Блок Питания От Компьютера Для Шуруповерта + видео

Варианты блоков питания для шуруповерта 18в своими руками

Шуруповерт на аккумуляторной батарее применяется в строительной сфере. Он зарекомендовал себя очень хорошо благодаря его главному преимуществу — мобильности.

Износ аккумулятора — основная причина покупки нового устройства, хотя некоторые сдают в мастерскую. Радиолюбители нашли выход из этой ситуации и предлагают использовать подручные материалы.

Одним из таких является блок питания для шуруповерта 18в своими руками.

Способы реанимации шуруповерта

Главным преимуществом шуруповерта можно назвать мобильность.

Аккумулятора хватает на длительное время и к тому же можно приобрести еще один аккумулятор для этой модели, если объем работ велик и сроки поджимают.

Несмотря на то, что АКБ используется в основном литий-ионная (очень качественный тип аккумулятора), есть вероятность выхода из строя цепи питания, а также и самого автономного источника.

Производится питание и подзарядка шуруповерта от сети 220В. На батарею идет напряжение порядка 14в или 20 В (все зависит от конкретной модели). Аккумулятор выдает напряжение питания 12 или 18 вольт соответственно.

Если изделием часто не пользоваться, то со временем батарея приходит в негодность, хотя литий-ионный аккумулятор защищен от перезаряда и полного разряда, нет смысла надеяться на эту защиту. Основными решениями вопроса являются:

1. Заменить батарею на исправную (будет сделать достаточно сложно, хотя и возможно).
2. Приобрести новый шуруповерт.
3. Переделать шуруповерт с питанием от сети.

Очень просто переделать аккумуляторную модель в сетевую (шуруповерт от сети 220 вольт). Этот вариант обладает преимуществами, например:

1. Исчезает необходимость постоянной подзарядки аккумулятора.
2. Работа инструмента без перегрузок благодаря постоянному крутящему моменту.
3. Можно сделать такую модель, которая будет и подзаряжать аккумулятор любого типа.
4. Качество сборки (для блока питания будут использованы детали высокого качества, ведь пользователь делает это для своих целей. Не имеет смысла постоянно отвлекаться на ремонт электрической части — это лишнее ВРЕМЯ, а для некоторых — утрата части дохода).

При переделке шуруповерта на сетевой своими руками исчезнет его мобильность. Это можно исправить, переделав инструмент под аккумуляторную батарею любого типа и на любое питание.

Варианты переделывания

Существует несколько вариантов переделывания шуруповерта, и только пользователь решает для себя какой из них выбрать. Основные способы:

1. Применить зарядник для ноутбука (подключить адаптер для ноутбука).
2. Использовать компьютерный импульсный блок питания (далее БП) от персонального компьютера.
3. Использовать автомобильный аккумулятор.
4. Усовершенствовать БП для питания галогенных ламп.
5. Собрать БП самостоятельно.

Пункты с 1 по 4 практически не требуют особого навыка и подойдут большинству людей. Суть их заключается в использовании уже готовых устройств, ведь практически все готовые БП защищены от короткого замыкания (КЗ), различного рода перегрузок и помех, а автомобильный аккумулятор является вообще идеальным источником питания.

Зарядка для ноутбука

Очень простой способ, требующий минимум знаний в области радиоэлектроники. Для изготовления блока питания для шуруповерта 12в своими руками подойдет любое зарядное устройство для ноутбука. Для переделывания необходимо выяснить напряжение питания шуруповерта и подобрать соответствующую зарядку. Необходимо произвести следующие действия:

1. Разобрать аккумуляторный отсек и достать неисправную аккумуляторную батарею.
2. На зарядке от ноута отрезать выходной разъем (не сетевой — входящий. Это очень важно).
3. Зачистить провода.
4. Включить зарядку (провода не должны соприкасаться) и проверить прибором постоянное напряжение (для этих целей подойдет любой вольтметр с напряжением измерений свыше 50 В или обыкновенный мультиметр).
5. После произведения измерений параметров электропитания необходимо припаять провода, соблюдая полярность.
6. Закрыть аккумуляторный отсек, поместив в него зарядное устройство, и вывести шнур питания.
7. Включить в сеть и проверить работу инструмента.

При покупке зарядного устройства следует обратить внимание на его габариты, а лучше взять шуруповерт с собой, предварительно вытащив батарею и разобрав аккумуляторный отсек. При монтаже нужно соблюдать правила техники безопасности, чтобы избежать поражения электрическим током и предотвратить выход из строя зарядки для ноутбука.

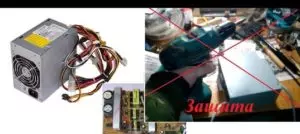

Блок питания компьютера

Еще одним неплохим вариантом является использование блока питания от персонального компьютера и желательно форм-фактора АТ. Основные параметры БП: мощность 300..350 Вт, напряжение 12 В и ток величиной не менее 16 А.

Этот вариант не подойдет для шуруповерта на 18 В. Основными преимуществами является наличие кнопки включения, защита от КЗ, перегрузок, а также система охлаждения, которой нет в заводской модели шуруповерта.

Для реализации этой идеи необходимо выполнить следующие шаги:

1. Раскрутить блок питания АТ.
2. Защита от включения снимается путем замыкания зеленого провода с любым черным из этого разъема (при включении БП он не запустится, если не обойти защиту).
3. На белых разъемах, которые вставляются в жесткий диск или другой накопитель, оставить желтый и черный провода, а все остальные нужно обрезать и заизолировать.
4. Удлинить желтый и черный провода кабелем необходимой длины (желательно припаять, так как скрутки могут окисляться).
5. Припаиваем желтый и черный провод, соблюдая полярность, к контактам аккумуляторного отсека и собираем его.
6. Для БП можно использовать провод длиннее (сетевой шнур). Кроме того, нужно сделать кожух для БП компьютера в целях соблюдения техники безопасности при работе с электроприборами.

После всех проделанных шагов включаем БП в сеть и запускаем инструмент. Если все сделано верно, то он должен работать. Если вращение происходит в обратную сторону, необходимо разобрать аккумуляторный отсек и изменить полярность. При отсутствии питания следует удостовериться в наличии входного и выходного напряжений.

Автомобильный аккумулятор

Оптимальный способ источника электрической энергии, защищенный от случайных КЗ, напряжение стабилизированное и отсутствуют различные помехи.

Существенными недостатками являются его габариты, масса и необходимость зарядки. Пример использования очень прост.

Нужно всего-навсего запитать шуруповерт от клемм аккумулятора, использовав при этом кабель нужной длины, и предварительно выпаять старый аккумулятор.

https://www.youtube.com/watch?v=cLLLAjZkZQQ

К автомобильному аккумулятору необходимо приобрести зарядное устройство или сделать самодельное трансформаторное ЗУ. Кроме того, нужно защитить аккумулятор от попадания дождя и мусора. Для этого делается специальный корпус с выводами для зарядника и питанием для шуруповерта.

Самодельный БП

Необходимо приниматься за изготовление самодельного БП в том случае, если есть знания в области радиотехники. Нужно подготовить детали и инструмент заранее и полностью сосредоточиться на работе, во время которой возможен выход из строя радиоэлемента или поражение электрическим током (напряжение питания 220 В).

Простейшая схема

При изготовлении необходимо подготовить корпус для монтажа радиодеталей, инструмент, кусок гетинакса, провод и радиодетали. После чего приступить к сборке согласно схеме 1.

Схема 1 – Простой БП на 12 или 18 вольт.

Трансформатор подойдет практически любой со следующими параметрами: мощность 250..300 Вт, напряжение на вторичке 24..30 В, а ток номиналом от 15 А и выше. Диодный мост собирается из мощных диодов (подобрать по справочнику).

После сборки необходимо проверить напряжение питания: если оно выше необходимого значения, то нужно уменьшить напряжение II обмотки (уменьшение количества витков). При низком напряжении домотать вторичку проводом такого же сечения.

После сборки произвести монтаж в корпусе.

Видео:Блок питания для шуруповерта на 12в из компьютерного БП переделкаСкачать

При условии, что шуруповерт недостаточно мощный, можно произвести монтаж, непосредственно, в аккумуляторном отсеке. Если БП собирается отдельно, рекомендуется обеспечить охлаждение, потому что во время запуска двигателя номинальный ток увеличивается в 7 раз.

В результате этого увеличения происходит нагрузка на БП, и он начинает греться. Нагревание происходит из-за недостаточной мощности источника питания. После готовности БП нужно проверить шуруповерт: запускать его несколько раз и удостовериться в отсутствии нагрева радиоэлементов.

При эксплуатации переделанного шуруповерта нужно придерживаться основных требований:

1. Необходимо давать инструменту время на остывание после каждых 20..30 минут работы.
2. Не работать на большой высоте или делать это аккуратно (возможно падение БП и, вследствие этого, утрата равновесия и получение травмы).
3. Следить за состояние питающего кабеля, он не должен пережиматься (может привести к КЗ, которое чревато отрицательными последствиями для инструмента и человека).

При КЗ происходит плавление металла. В результате этого возможны ожоги и металлизация кожи (вкрапление в нее частичек расплавленного металла). Кроме того, возможен преждевременный выход из строя самого инструмента и БП. При соблюдении мер предосторожности шуруповерт может прослужить очень долго.

Таким образом, при выходе аккумулятора шуруповерта на 18 В или 12 В, вовсе необязательно покупать новую батарею или шуруповерт.

Все зависит от сферы применения инструмента: при надобности мобильности инструмента следует заменить аккумулятор или приобрести новый шуруповерт. В случае когда мобильность не играет особой роли, нужно переделать его на питание от сети.

Следуя простым рекомендациям и соблюдая правила техники безопасности, можно не только увеличить вероятность продления срока эксплуатации, но и снизить риск получения травмы.

Источник: https://obrabotkametalla.info/elektrik/bloko-pitaniya-dlya-shurupoverta-18v-svoimi-rukami

Как самому сделать блок питания для шуруповёрта на 12в и 18в

Опытный мастер в сфере строительства всегда имеет под рукой свой незаменимый инструмент – шуруповерт. Это объяснимо тем, что это устройство многофункционально и существенно облегчает работу, чего нельзя сказать про вкручивание шурупов с помощью отвертки.

Однако, со временем любая техника, включая аккумуляторный шуруповерт, утрачивает свою эффективность при работе и уже работает не так как прежде. Как быть и что предпринять, если вы столкнулись с такой проблемой? Разумеется, можно приобрести новый аккумулятор, но мы не ищем легких путей, да и цена новой батареи «кусается», поэтому предлагаем следующую альтернативу.

Одним из выходов из сложившейся ситуации является конструирование самодельного блока питания для инструмента.

Прежде чем начать переделывать устройство, нужно подобрать подходящий по размеру сетевой блок питания для шуруповерта, чтобы он поместился в корпус аккумулятора.

https://www.youtube.com/watch?v=nn9wVjcL38Y

Помимо этого, нужно убрать все в середине, и померить внутреннее пространство, размеры внутреннего и наружного содержимого отличаются между собой.

Далее следует изучить маркировку либо конструкцию на корпусе рабочего инструмента, чтобы определить напряжение питания. Если показатель отличен от 12в – поиски прибора-заменителя продолжаются. Затем надо произвести подсчет тока потребления шуруповерта, такой параметры не указывается производителем. Для этого нужно знать мощность.

Для того чтобы исключить какие-либо вычисления, можно также подобрать блок питания на глаз. В процессе покупки, помимо тока «зарядки» поинтересуйтесь емкостью батареи. Возьмем, к примеру, емкость 1,2 Ампер, а зарядка- 2,5, то получаемый ток должен колебаться примерно между этими значениями. Перед тем как найти недостающий блок питания, рекомендовано на бумаге отобразить следующее:

1. Габариты
2. Минимальный ток
3. Требуемое напряжение питания

Электрическая схема аккумулятора шуруповерта

Поочередность действий при наличии необходимого блока:

1. После того как вы найдете оптимальный блок питания  и проверите его на сходство с заявленными характеристиками, шуруповерт разбирается, а старый накопитель извлекается. Если корпус склеен, можно немного простучать по периметру шва молотком. Или брать тоненький нож, поставив на шов острием, аккуратно постучать молотком. Проблема решится.
2. Шнур, а также выводы от вилки отделяются посредством паяльника.
3. Место, ранее занятое блоком питания аккумуляторного шуруповерта, располагает в себе прочее содержимое корпуса.
4. Шнур, подсоединяемый к сети, выходит через проем в корпусе, впоследствии подключается к блоку питания паяльником.
5. Снова пайкой объединяется выход блока питания вместе с клеммами батареи. Важным правилом является соблюдение полярности.
6. Блок питания подсоединяется к прибору, после этого происходит тестирование.
7. Если габариты нового блока превышают прежний, имеется возможность встраивания его в середину рукоятки шуруповерта.
8. Параллельным питающим выходом устанавливается диод необходимой мощности изнутри разрыва провода «+» между гнездом батареи, в том числе ее выводом, но полюсом «-» в сторону движка. Это выполняется для того, чтобы напряжение не поступало от сети к батарее.

Преимущества обновления

Трансформация аккумуляторного инструмента в устройство, работающее непрерывно от сети имеет следующие плюсы:

• Необходимость в подзарядке устройства полностью отпадает, сокращается время простоя в ходе длительных работ.
• Обеспечение постоянной силой тока, благодаря чему крутящий момент получает неизменное значение.
• Шуруповерт можно долгое время не использовать, его технические параметры не ухудшаются.

Единственным недостатком усовершенствования прибора является наличие электрической розетки возле выполняемых работ. Эта проблема легко решается подключением удлинителя.

Список материалов и рабочих инструментов

Трансформировать аккумуляторный шуруповерт в сетевой довольно легко и познавательно. При наличии необходимых навыков и всех составляющих потребуется немного времени. Вам пригодится:

• зарядное приспособление от шуруповерта;
• устаревший («заводской») аккумулятор;
• мягкий электрокабель (многожильный);
• паяльник, припой;
• кислота;
• лента для изоляции.

Использование блока питания от старого ноутбука + ()

Батарея для ноутбука вполне сгодится для внедрения блока питания для шуруповерта.

Последовательность действий:

1. Полностью разбирается корпус шуруповерта. Старый источник убирается, проводки разбираются паяльником.
2. Подключение проводки нового блока к проводке старого, которая удерживала прошлый. Соблюдайте полярность!
3. Активировав кнопку «пуск», проверить работоспособность шуруповерта, а также правильность подсоединения.

1. Корпус шуруповерта предусмотрен отверстием, куда помещается штекер с разъемом для зарядки. Теперь инструмент не только работает от 220в, но и подзаряжается как ноутбук (компьютер).
2. Новый источник питания устанавливается в середине с помощью клея.
3. Другие корпусные элементы возвращаются обратно на место. Вот и все, можно приступать к работе!

Автомобильный аккумулятор + ()

Аккумулятор может служить отличным вариантом для подключения шуруповерта, особенно если речь идет о работах вдали от электросети. Для реализации задуманного, вам необходимо отсоединить от рабочего инструмента зажимы и запитать к «аккуму». Предостережение! Не рекомендуется использование источника в длительном режиме!

Сварочный инвертор + ()

Для превращения старой конструкции в блок питания, нужно проделать некоторое усовершенствование, а именно добавить вторичную катушку.
Достоинство инвертора, если сравнивать с батареей ноута сразу заметно. Конструкция дает возможность получить требуемое напряжение + силу тока на выходе. Метод хорош для тех, кто разбирается в радиотехнике.

Создание трансформаторной катушки + ()

Также существует и другая технология трансформации аппарата в сетевой прибор. Основан на производстве передвижного блока питания. К шуруповерту подсоединяется эластичный провод, на противоположной стороне которого расположена вилка.

Правда, потребуется смастерить отдельный блок питания либо взять готовый трансформатор, оснащенный выпрямителем. Важно, чтобы его параметры совпадали с характеристиками инструмента.

https://www.youtube.com/watch?v=1GD6tWtVs_8

Видео:Компьютерный БП для питания шуруповертаСкачать

Незнающему человеку будет сложно выполнить трансформаторные катушки своими руками. Есть вероятность ошибиться в числе витков и подборе диаметра проволоки, поэтому не рекомендуется этого делать.

Сегодня есть много техники, в которой уже встроены нужный трансформатор. Надо только подобрать подходящий и сделать для него выпрямитель. Для пайки выпрямительного моста применяют полупроводниковые диоды.

Их параметры должны совпадать с устройством.

Советы по использованию

Эксперты изменения шуруповертов, которые с легкостью справляются с установленной задачей, советуют начинающим следовать определенным правилам:

• Сетевой шуруповерт в состоянии функционировать несколько часов подряд, поэтому давайте ему пятиминутные передышки для предохранения от перегрузок.
• Провод должен крепиться в области локтя для предотвращения помех при работе.
• Блок питания систематически надо чистить от пыли и грязи.
• Аккумулятор (новый) предусмотрен заземлением.
• Не рекомендовано употреблять большое количество удлинителей.
• Не применять шуруповерт при высотных работах (начиная от двух метров и выше).

Следование данным советам поможет сохранить инструмент в рабочем состоянии и продлит его срок эксплуатации.

Источник: http://instrument-blog.ru/elektroinstrumenty/blok-pitaniya-dlya-shurupovyorta.html

Блок питания для шуруповерта 12в своими руками

Приобретая аккумуляторный шуруповерт, практически никто не задумывается о сроке службы аккумуляторных батарей. В зависимости от производителя и стоимости инструмента, аккумуляторы могут прослужить исправно и 5 лет, и менее года.

Особенно это касается инструмента от безымянного производителя из Китая (а таких на рынке подавляющее большинство).

Замена аккумуляторных батарей на новые по финансовым затратам сравнима с покупкой нового инструмента, поэтому часто возникает потребность сделать блок питания для шуруповерта 18В или 12В своими руками.

Аккумуляторный шуруповерт

Требования к источнику питания

Вне зависимости от того, на какое напряжение рассчитан шуруповерт, к блоку питания предъявляются особые требования: при высокой нагрузке на инструмент, например, при закручивании длинных шурупов в твердую древесину или в режиме сверления ток потребления двигателя может повышаться до десятка ампер. Если в режиме холостого хода потребляемый ток составляет не более 1-2 А и достаточно блока питания с мощностью 30-40 Вт, то для нормальной работы требуется мощность порядка 200 Вт.

С аккумуляторными батареями все просто. Специфика их работы такова, что они способны на короткое время выдавать большие токи, восстанавливая рабочее напряжение во время простоя.

Возникает вопрос: зарядное устройство для любого шуруповёрта имеет малый вес и габариты, почему бы не использовать его в качестве источника напряжения? Ответ – однозначно нет.

Зарядное устройство рассчитано на выдачу малого тока в течение длительного времени, нам же требуются большие токи на короткий срок. Поэтому внешний блок питания должен иметь запас по мощности.

Конструкция блока питания

Переделка шуруповерта на питание от сети

Самодельные БП для шуруповертов могут иметь различные варианты схемотехнического и конструктивного исполнения:

• Встроенные в корпус стандартных аккумуляторов;
• В виде отдельного блока;
• Импульсные;
• Трансформаторные.

Теперь подробнее о каждом из них.

Встроенные

Несомненное преимущество встроенных устройств заключается в том, что из внешних деталей остается только лишь сетевой шнур маленького сечения. Самостоятельно изготовить такой блок питания под силу не всем.

Тут требуется немалый опыт, поскольку малогабаритные мощные блоки питания можно сделать только по импульсной схеме.

Трансформатор необходимой мощности классической конструкции в рукоять шуруповерта не поместится, а с подходящими габаритами будет иметь мощность в единицы ватт, чего хватит только для холостой работы.

Отдельный блок

Ввиду того, что блок питания находится вне корпуса шуруповерта, к нему не предъявляются ограничения по габаритам и массе, поэтому он может быть выполнен с желаемым запасом по мощности.

Единственное ограничение – длина и площадь поперечного сечения соединительных шнуров между инструментом и источником питания, ведь, согласно закона Ома, при снижении напряжения при одинаковой мощности потребления растет ток, поэтому низковольтный шнур питания должен иметь большее сечение, чем сетевой на 220 В.

К этому добавляется также требование по минимизации падения напряжения на проводах. Толстый шнур имеет повышенную массу и жесткость, что уменьшает удобство пользования инструментом.

Импульсные источники

Импульсные источники питания характеризуются тем, что понижающий трансформатор в них работает на повышенной частоте, в результате чего имеет минимальные габариты при той же мощности. Общие габариты устройства вполне позволяют разместить конструкцию в стандартном корпусе вместо неисправных аккумуляторов. Из минусов – сложность конструкции для самостоятельного повторения.

Трансформаторные устройства

Видео:КАК БЫСТРО ПЕРЕДЕЛАТЬ ШУРУПОВЕРТ В СЕТЕВОЙ!!! САМЫЙ ПРОСТОЙ СПОСОБ!!!Скачать

Блоки питания на трансформаторах еще не потеряли своей актуальности ввиду простоты изготовления и надежности. Единственный минус таких изделий – большие габариты и масса, но это не существенно, когда устройство выполнено в виде отдельного блока и установлено стационарно.

https://www.youtube.com/watch?v=cS-e7VO8VkI

Устройства на трансформаторах получили преимущественное распространение среди самодельных устройств, поэтому будут рассмотрены самым подробным образом.

Конструкция трансформаторного блока питания

Данное устройство характеризуется наличием следующих составных частей:

• Силовой трансформатор;
• Выпрямитель:
• Фильтр питания;
• Стабилизатор напряжения.

Силовой трансформатор представляет собой самую габаритную и тяжелую часть устройства. Он предназначен для преобразования высокого входного напряжения в низкое, соответствующее требованиям подключаемой нагрузки.

Задача выпрямителя состоит в преобразовании переменного напряжения в постоянное. Наибольшей эффективностью обладают мостовые схемы выпрямления, состоящие из четырех диодов или монолитного выпрямительного моста.

Фильтр сглаживает пульсации напряжения после выпрямительного моста.

Теоретически этих элементов достаточно для работы шуруповерта, но скачки напряжения в питающей сети, его просадки из-за увеличения нагрузки могут привести к нестабильной работе двигателя, а увеличение сверх нормы – к выходу из строя.

Задача стабилизатора состоит в поддержании стабильного напряжения на выходе, вне зависимости от величины нагрузки и уровня напряжения питающей сети.

Для самостоятельной сборки можно порекомендовать простую проверенную схему стабилизатора, которая отличается минимумом деталей и доступна для повторения любому, кто умеет держать в руках паяльник и пользоваться измерительными приборами.

Блок питания со стабилизатором

В приведенной схеме можно увеличить емкость конденсатора до 1000-2000 мкФ, а транзисторы использовать типов КТ807, КТ819 с любой буквой.

Основная проблема состоит в подборе трансформатора с необходимым уровнем выходного напряжения. Оно должно быть несколько больше того, что требуется для инструмента, поскольку часть будет оставаться на элементах стабилизатора.

Для нормальной работы стабилизатора требуется, чтобы выпрямленное напряжение превышало стабилизированное на несколько вольт.

Слишком много нельзя, поскольку его излишек будет падать на ключевом транзисторе, нагревая его, а низкое значение в ряде случаев приведет к снижению выходного напряжения.

Обратите внимание! После мостового выпрямителя и фильтра значение постоянного напряжение будет превышать входное переменное примерно в 1.4 раза.

Таким образом, блок питания для шуруповерта на 12В требует трансформатор с выходным напряжением 12-14 В переменного тока.

Важно! Транзистор обязательно должен крепиться на радиатор охлаждения.

Использование блока питания компьютера

Собрать блок питания для шуруповерта с двигателем 12В своими руками рационально из блока питания от компьютера. Стандартные напряжения материнской платы и внешних устройств компьютера составляют:

• + 3.3 В;
• + 5 В;
• + 12 В;
• — 12 В.

Стандартные БП способны выдавать в цепи +12 В ток до 10-15 А, что абсолютно приемлемо для большинства моделей шуруповертов. На разъемах питания необходимое напряжение присутствует на черном (масса) и желтом проводах. Остальные провода не нужны, и их желательно отпаять прямо на плате блока питания, чтобы они не мешались и не создавали повода для замыкания.

В некоторых случаях, возможно, использовать компьютерный блок питания для шуруповерта 14 В. Правда будет наблюдаться небольшое падение мощности. А вот шуруповерты на 16 и 18 Вольт с такими устройствами работать не будут. При наличии квалификации можно внести в схему стандартного блока питания изменения с целью повышения напряжения, но рядовому пользователю такое обычно не под силу.

Обратите внимание! Все сказанное относится к устаревшим, но еще встречающимся блокам питания АТ. Более современные ATX требуют некоторых переделок для возможности включения, поскольку оно организовано на материнской плате компьютера специальной схемой.

https://www.youtube.com/watch?v=GW6k3zs2SSI

При должной аккуратности это можно сделать самостоятельно. Для этого на самом большом разъеме устройства нужно найти провод зеленого цвета. Замыкая его через кнопку на черный провод массы, можно включить блок питания.

Используя любой источник, не требуется вносить каких-либо изменений в конструкцию инструмента. Для подачи напряжения следует воспользоваться корпусом от неисправных аккумуляторов, просверлив в нем отверстия для питающих проводов. Сами проводники нужно аккуратно, не расплавив пластик, припаять к выходным клеммам, строго соблюдая полярность.

Собранную конструкцию требуется поместить в подходящий корпус и, при необходимости, снабдить ручкой для переноски.

Бестрансформаторные устройства

В интернете можно встретить рекомендации по переделке пускорегулирующих устройств мощных люминесцентных ламп (экономок) для использования в качестве блока питания шуруповерта.

Видео:ШУРУПОВЕРТ ОТ СЕТИ 220 ЛЕГКО!Скачать

Но мало где говорится, что такие конструкции имеют гальваническую связь с сетью переменного тока и пользоваться ими небезопасно.

Не следует повторять подобные конструкции и подвергаться риску удара электрическим током.

Конструирование внешнего источника может послужить временной мерой в качестве замены аккумуляторов, поскольку именно мобильность и независимость от сети являются основным преимуществом аккумуляторных устройств. Неудобно, когда шнур питания путается и мешает работать, особенно в труднодоступных местах.

Источник: https://amperof.ru/elektropribory/blok-pitaniya-shurupoverta-12v.html

Блок питания для шуруповерта 18в своими руками: из лампочки, аккумулятора, компьютерного блока питания

Шуруповерт намного практичнее обычной отвертки. Его можно использовать в любом месте, не прилагая особых усилий со стороны владельца. Плюс – экономия времени.

Пока человек с помощью отвертки открутит 1 шуруп, электроинструмент справится с десятью! Зарядки для инструмента иногда ломаются: случается это из-за перепадов напряжения, истечения срока годности (от 2 до 5 лет), попадания на них воды или средств бытовой химии.

Новое зарядное устройство стоит от 1 до 10 тысяч рублей в зависимости от модели инструмента. Можно ли сделать блок питания для шуруповерта 18в своими руками, чтобы агрегат работал от сети? Да, вам понадобятся элементарные знания в области электроники и практические советы.

Смастерить блок питания для шуруповерта можно из энергосберегающей лампочки, компьютерного или автомобильного аккумулятора.

Аккумуляторный шуруповерт: разбираемся с конструкцией

Конструкционно беспроводной шуруповерт состоит из следующих элементов:

Шуруповерт с блоком питания станет незаменимым помощником домовладельца. Пока отвертка открутит один шуруп, электроинструмент справится с десятью

• мотора;
• батареи;
• пусковой клавиши;
• регулятора;
• редуктора;
• рычага, который меняет направление движения устройства;
• зарядки.

Зачем переделывать беспроводное устройство в проводное? Батареи внутри агрегата служат ограниченное количество времени (около года при постоянной эксплуатации).

Менять аккумуляторы – мероприятие дорогостоящее (одна батарея обойдется минимум в тысячу рублей и не факт, что проработает долго).

Уже через 3-4 месяца использования батарейка начинает быстро «садиться».

Тогда устройство нуждается в постоянной подзарядке, что, как минимум, раздражает владельца.

Блок питания для шуруповерта: подготовка к переделке

Опытные ремонтники советуют поместить блок питания для шуруповерта внутрь изделия. Так на него не будут попадать пыль, грязь, жидкости, значит, элемент прослужит дольше. На данном этапе нужно вскрыть разборный корпус. Для открытия возьмите перочинный ножик и пройдитесь по шву.

https://www.youtube.com/watch?v=gQTiMrJYvjQ

Открыть корпус шуруповерта для монтажа блока питания поможет ножик. Пройдитесь им по соединительным швам, чтобы ослабить крепления

Зачем производится вскрытие:

• чтобы понять, куда поместить блок питания;
• узнать, с каким напряжением предстоит работать (внутри имеется маркировка, обычно 12-18 вольт);
• определить способ установки.

На этом этапе вы должны продумать, из чего будете создавать новый блок питания.

Для данной цели подойдут энергосберегающие лампы, элементы от любого автомобиля или компьютера, специальные устройства из магазинов электроники.

Энергосберегающая светодиодная лампочка, детали от которой подойдут для создания блока питания, состоит:

• из трубки с инертным газом внутри. Трубка обработала люминофором;
• корпуса из пластика;
• электроплаты;
• предохранителя;
• части, где размещаются провода;
• цоколя, благодаря которому лампочка соединяется с электрическим источником.

Для создания блок питания подойдет даже разбитая и бывшая в употреблении энергосберегающая лампочка.

Для создания блока питания шуруповерта из лампочки нужны 2 ее части: цоколь и часть с проводами. Сам корпус лампочки может быть разбитым

Видео:Переделка шуруповерта-18в на 220 за 5минут! DIY.Alteration of the screwdriver-18V to 220!Скачать

Главное, чтобы цоколь и часть с проводками не были разрушены. Чтобы увеличить мощность, на цоколь добавляют обмотку из медной проволоки. Далее к нему крепят сетевой шнур с вилкой для включения в розетку на конце.

Соблюдайте полярность, для этого изучите маркировку проводов. Для соединения нужна паяльная лампа. Обновленный цоколь вместе с корпусом лампочки помещают внутрь шуруповерта, туда, где ранее располагалась батарейка. Затем корпус устройства собирают. Чтобы инструмент был прочным, стыковочные швы промазывают суперклеем.

Из машинного и компьютерного аккумуляторов

Автомобильный аккумулятор советуют использовать в крайних случаях. Он не слишком мощный для работы шуруповерта, поэтому устройство будет функционировать медленно. Автоаккумулятор имеет провода, которые подключают к зажимам внутри шуруповерта.

Почему этот способ не самый удобный?

Автомобильный аккумулятор не способен похвастать скромными размерами, он раз в 5 больше самого инструмента, эксплуатировать его неудобно и тяжело, придется переносить туда, где необходим электроинструмент.

Компьютерные блоки питания снабжены вентиляторами и кнопками экстренного выключения, работающими по принципу УЗО. В случае короткого замыкания сети шуруповерт будет спасен от преждевременного выхода из строя.

Все блоки питания от компьютеров снабжены УЗО. Устройство в будущем способно защитить шуруповерт от преждевременного выхода из строя

Использовать компьютерный агрегат можно по принципу автоаккумулятора или во встроенном в корпус электрошуруповерта виде. В последнем случае придется разобрать блок питания, извлекать трансформатор, припаять к нему сетевой шнур, установить систему в корпус шуруповерта.

Советы по использованию электрошуруповерта

Когда блок питания 12-18 вольт собран, шуруповерт становится сетевым. Использовать его нужно по правилам:

• каждые 20 минут работы делайте перерыв на 3-5 минут, чтобы блочный элемент остыл;
• если эксплуатируете внешний агрегат, то следите за его чистотой. Он не должен быть пыльным, грязным. Так устройство будет нагреваться быстрее и работать менее эффективно;
• обновленный инструмент запрещено использовать на высоте более 200 сантиметров;
• снабдите элемент устройством защитного отключения. При проблемах с сетью УЗО спасет оборудование от поломки;
• все провода должны быть надежно припаяны.

В заключение

Технически сделать блок питания для шуруповерта      не сложно. Главное – быть предельно внимательным. Надежно припаивайте провода. Используйте автомобильные аккумуляторы только в крайнем случае – они не удобны в эксплуатации, слишком громоздкие и маломощные.

Для переделки лучше всего подойдут компьютерные блоки питания. Они продаются отдельно в компьютерных магазинах.

Стоят от 1500 до 5 тысяч рублей. Хорошо зарекомендовали себя товары фирм: «AeroCool», «FSP Group», «Corsair», «Zalman».

В магазине, где торгуют электроинструментом, можно приобрести нужный блочный элемент для шуруповерта.

Цена – от 200 до 700 рублей от производителей «RWS», «OEM».

Схема подключения указана на упаковке или в паспорте товара. Это  самый простой способ «оживить» инструмент.

https://www.youtube.com/watch?v=i5PoXAFfoNM

Узнать о том, как переделать батарейный инструмент в сетевой, можно из следующего видео:

2 Комментария

Источник: https://stroimdom44.ru/blok-pitaniya-dlya-shurupoverta/

Как переделать зарядное устройство шуруповерта в блок питания

» Шуруповерт » Как переделать зарядное устройство шуруповерта в блок питания

Шуруповерт намного практичнее обычной отвертки. Его можно использовать в любом месте, не прилагая особых усилий со стороны владельца. Плюс – экономия времени.

Пока человек с помощью отвертки открутит 1 шуруп, электроинструмент справится с десятью! Зарядки для инструмента иногда ломаются: случается это из-за перепадов напряжения, истечения срока годности (от 2 до 5 лет), попадания на них воды или средств бытовой химии.

Новое зарядное устройство стоит от 1 до 10 тысяч рублей в зависимости от модели инструмента. Можно ли сделать блок питания для шуруповерта 18в своими руками, чтобы агрегат работал от сети? Да, вам понадобятся элементарные знания в области электроники и практические советы.

Смастерить блок питания для шуруповерта можно из энергосберегающей лампочки, компьютерного или автомобильного аккумулятора.

Блок питания 12-18 вольт из энергосберегающей лампочки

Видео:Переделываем аккумуляторный шуруповерт от розетки 220 через блок питания компьютера.Скачать

Энергосберегающая светодиодная лампочка, детали от которой подойдут для создания блока питания, состоит:

• из трубки с инертным газом внутри. Трубка обработала люминофором;
• корпуса из пластика;
• электроплаты;
• предохранителя;
• части, где размещаются провода;
• цоколя, благодаря которому лампочка соединяется с электрическим источником.

Для создания блок питания подойдет даже разбитая и бывшая в употреблении энергосберегающая лампочка.

Для создания блока питания шуруповерта из лампочки нужны 2 ее части: цоколь и часть с проводами. Сам корпус лампочки может быть разбитым

Главное, чтобы цоколь и часть с проводками не были разрушены. Чтобы увеличить мощность, на цоколь добавляют обмотку из медной проволоки. Далее к нему крепят сетевой шнур с вилкой для включения в розетку на конце.

Соблюдайте полярность, для этого изучите маркировку проводов. Для соединения нужна паяльная лампа. Обновленный цоколь вместе с корпусом лампочки помещают внутрь шуруповерта, туда, где ранее располагалась батарейка. Затем корпус устройства собирают. Чтобы инструмент был прочным, стыковочные швы промазывают суперклеем.

Видео

Шуроповерт от сети своими рукамиСкачать

Питаем шуруповёрт 18V от ATX блока питанияСкачать

🔌Как перевести шуруповёрт на питание от сети 220Скачать

Компьютерный БП для питания шуруповертаСкачать

Переделка компьютерного блока питания для шуруповерта/снятие защиты/подключение шуруповерта/БП _ЧПУСкачать

Шуруповерт от бп. компьютераСкачать

Перевести шуруповёрт на 220 + мощная USB зарядка 25А от компьютерного блока питания. БП ATX in USBСкачать

12В из блока питания компьютера. Простая переделка компьютерного БП. Подключаем автокомпрессор.Скачать

Как подключить аккумуляторный шуруповерт к сети 220 ВольтСкачать

Простой импульсный блок питания шуруповерта 18 VСкачать

ШУРУПОВЕРТ ОТ СЕТИ. Блок питания для шуруповерта своими руками.Скачать

Эксперимент переделываем 18 вольтный шуруповерт на питания от компьютерного блока на 12 вольтСкачать

Самодельный блок питания для шуруповёрта.Скачать

Как Переделать Шуруповёрт На Работу от Сети Своими РукамиСкачать
