Дробилка Из Болгарки Своими Руками + видео

Измельчитель из болгарки своими руками

» Болгарка » Измельчитель из болгарки своими руками

Корморезка или зернодробилка – очень полезная вещь в своем хозяйстве. Она позволяет ускорить заготовку корма для домашнего скота и снижает примерно в 5 раз время на подготовку кормовых смесей.

Стоит она относительно недорого – примерно 9-10 тысяч рублей за самый бюджетный вариант.

Но если у вас есть немного времени, старая шлифмашинка и прямые руки, вы легко сможете сами садовый измельчитель своими руками из болгарки, который легко заменит зернодробилку, соломорезку и кормоизмельчитель.

Дробилка-измельчитель из болгарки: подбираем двигатель

Главным механизмом в зернодробилке из болгарки является сама шлифмашинка. Сломанная болгарка не подойдет — необходимо, чтобы у нее был рабочий двигатель и вал. Вообще, если вы делаете измельчитель из болгарки, это не значит, что вы потом не сможете ее использовать – конструкция такого агрегата очень простая и при необходимости вы легко сможете использовать болгарку по ее назначению.

Основные критерии – мощности двигателя должна составлять не менее 1200-1500 Вт, а количество оборотов – не менее 350 об/мин. Т.е., по этим критериям подходят 95% современных болгарок.

Схема зернодробилки из болгарки своими руками

Делается такой агрегат очень просто, буквально из подручных средств. Из инструментов понадобятся несколько торцевых и рожковых ключей, дрель со сверлами, зубило, молоток, немного болтов и гаек, а также ножовка по дереву и металлу.

Зернодробилка из болгарки своими руками состоит из следующих элементов:

1. Болгарка со снятым защитным кожухом
2. Лист толстой фанеры для верхней части корпуса;
3. Пластиковая емкость на 4-6 л с обрезанным днищем для бункера.
4. Небольшая металлическая или пластиковая труба, по которой зерно будет засыпаться в мельницу (необязательно).

5. Металлическая круглая емкость (например кастрюля), выполняющая роль мельницы. В ее нижней части устанавливается решетка или просверливаются частые отверстия диаметром 3-4 мм, чтобы подробленное зерно ссыпалось из мельницы.

   Использовать пластиковую емкость не рекомендуется, так как от вибрации и нагрузки она быстро лопнет.

6. Ножи. Можно использовать ножи от старого кухонного комбайна, блендера, можно сделать их самому. Чем больше ножи, тем эффективнее будет дробилка для зерна.

   Но нужно понимать, что слишком большие ножи увеличат нагрузку на двигатель, поэтому рекомендуемая длина ножей – 120-150 мм.

Изготавливаем дробилку-садовый измельчитель из болгарки

После того, как подготовлены все материалы и инструменты, можно приступать к изготовлению дробилки для зерна своими руками из болгарки.

1. Из листа фанеры вырезаем прямоугольную пластину – она будет служить основанием.
2. На основании рисуется схема отверстий. Их всего два – одно под крепление болгарки, второе – под бункер.
3. В отверстие для бункера вставляется либо небольшой отрезок трубы, либо горлышко обрезанной пластиковой емкости. Тут уже каждый делает так, как ему удобно.
4. Закрепляем болгарку в основании посредством металлических скоб и болтовых соединений. Она должна очень прочно держаться, так как от вибрации крепления могут ослабнуть.
5. На вал устанавливаются ножи и прочно фиксируются зажимной гайкой.
6. К нижней стороне основания прикрепляется корпус мельницы. Как было сказано выше, это может быть старая кастрюля или другая металлическая емкость. Емкость должна иметь лапки, в которых просверливаются отверстия под крепежные соединения – с их помощью она крепится к основанию.
7. К мельнице желательно прикрепить мешок с резинкой у горлышка, чтобы мука, возникающая при дроблении зерна, не распространялась по помещению.

Вот и все – несколько простых и нехитрых действий и агрегат, не уступающий специализированной технике, готов.

ВАЖНО: при работе следите за тем, чтобы не перегревать двигатель шлифмашины, иначе он сгорит.

Делаем измельчитель травы из болгарки своими руками

Скошенная трава и мелкие ветки в собственном хозяйстве – это не мусор, а сырье, которое может использоваться для создания кормовых смесей или подготовки компоста. Но такое сырье должно быть измельчено, а делать это вручную очень тяжело и хлопотно.

Если нет денег на покупку специального садового измельчителя, легко можно сделать измельчитель из болгарки своими руками.

Причем лучше сразу делать универсальный агрегат, способный измельчать не только траву, но солому, а также ветки кустарника и небольших деревьев.

https://www.youtube.com/watch?v=5VccfEON9SA

От описанной выше зернодробилки измельчитель веток из болгарки своими руками немного отличается по конструкции, хотя работает по тому же принципу.

Измельчитель травы и соломорезка из болгарки своими руками

Рассмотрим вариант с нижним расположением двигателя, что подходит как для резки силоса и соломы, так и для веток.

1. Изготовьте станину. Можно сделать ее из дерева, но лучше использовать металл – благодаря своей массе, он менее чувствителен к вибрации и обеспечивает лучшую устойчивость.
2. Подготовьте металлическую емкость на 15-25 литров. Емкость должны быть круглая, чтобы посредством центробежной силы вся трава попадала на ножи.
3. В нижней части проделайте отверстие, в которое будет устанавливаться вал болгарки.
4. Сбоку внизу прорежьте небольшое отверстие произвольной формы. К этому отверстию прикрепите закрытый желоб, по которому измельченный силос будет ссыпаться в подготовленную емкость.
5. Изготовьте верхнюю крышку из какой то металлической или деревянной пластины– при работе измельчителя она не позволит траве вылетать из мельницы.
6. Измельчитель веток из болгарки своими руками почти готов. Установите в нижней части саму шлифмашинку, закрепив ее при помощи скоб и болтов.
7. Рекомендуется сделать несколько комплектов ножей. Для травы достаточно простого ножа от газонокосилки. Для соломы нужны хотя бы четырехлопастные наточенные ножи. Если же вам нужен измельчитель веток из болгарки, то ножи должны быть из более прочного и толстого металла, зато их не нужно сильно затачивать – достаточно наметить режущую кромку. В любом случае, при необходимости ножи легко заменить для определенной цели.
8. Закрепите ножи на валу с помощью крепежной гайки.

Вот и все – измельчитель готов. Засыпайте траву в емкость, закрывайте ее крышкой и включайте в розетку – все остальное измельчитель сделает за вас. Оптимальный режим непрерывной работы – до 15-20 минут, чтобы не перегревать двигатель.

Источник: https://i-perf.ru/bolgarka/izmelchitel-iz-bolgarki-svoimi-rukami.html

Как сделать зернодробилку своими руками из: болгарки, пылесоса

Если в хозяйстве есть животные, зернодробилка (или как ее еще называют — кормоизмельчитель, или измельчитель корма) является устройством нужным и полезным.

Расценки на новые изделия начинаются от 3.5-4 тысяч рублей, и это — самые простые модели. Если животных много, то покупка такого устройства оправдана. А вот если поголовье небольшое, то можно и сэкономить: можно сделать зернодробилку своими руками. Процесс это несложный, большого «арсенала» инструментов не требует.

Варианты изготовления: выбираем двигатель

Видео:САМОДЕЛКА дробилка, своими руками из болгарки, очень просто, сделай себе!Скачать

Самостоятельно планировать и рассчитывать изготовление не требуется — умельцами давно перепробовано немалое количество вариантов. Наиболее простыми и доступными являются такие способы:

1. Зернодробилка из болгарки.
2. Корморезка из пылесоса.
3. Корморезка из стиральной машины.

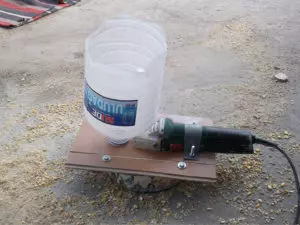

Пример самодельной зернодробилки

Двигатель можно извлечь и из другой техники, или просто купить агрегат на барахолке. Примерные нужные характеристики:

• мощность: 1-2 кВт, работа от 220В;
• количество оборотов: около 150 в минуту.

к меню ↑

Что потребуется для работы?

Из инструментов и расходных материалов потребуется:

1. Инструмент для резки металла.
2. Ключи — рожковые, торцевые, различного размера.
3. Молоток.
4. Зубило.
5. Наждачная бумага.
6. Дрель и сверла различного диаметра.
7. Металлические пластины, скобы и уголки.
8. Болты.

Части для создания зернодробилки из болгарки

Также может потребоваться:

1. Труба — отрезок диаметром примерно до 15 см (используется как элемент, через который измельченное зерно будет высыпаться из устройства.
2. Мелкофракционная решетка — для просеивания зерна.
3. Нож — для измельчения (удобные детали есть в мясорубке, блендере, овощерезке, если под рукой имеется старая и ненужная бытовая техника).

Список нужных материалов/инструментов может отличаться. Это зависит от того, какой именно способ создания выбран, и какие именно устройства взяты за основу (какой модели, в каком состоянии).

Далее разберемся с тем, как сделать зернодробилки всех упомянутых выше видов.
к меню ↑

Из болгарки

Разберемся поэтапно с тем, как сделать зернодробилку из болгарки:

1. В качестве основания можно использовать лист толстой фанеры/ламината.
2. В основании прорезается 2 отверстия: 1 — под зерновой бункер, 2 — под корпус пилы.
3. В качестве зернового бункера проще всего использовать пластиковую бутылку объемом примерно в 5 литров.
4. Корпус пилы крепим в прорезанное отверстие на скобы и болты.
5. Режущий диск болгарки заменяем на обоюдоострый металлический нож.
6. Снизу, под ножом, крепится металлическая сетка (ее можно взять от старого дуршлага, или взять старую кастрюлю, и насверлить в ее дне отверстия).

Создание зернодробилки из болгарки своими руками завершено, устройство можно тестировать. Засыпаем зерно в бункер, включаем в работу болгарку. Под сетку подставляем какую-нибудь тару — в нее будет ссыпаться измельченная продукция.
к меню ↑

Из пылесоса

Весь пылесос для создания самодельной зернодробилки не потребуется — от него необходим только двигатель. Изготавливать устройство следует так:

1. Основание делается из фанеры/ламината.
2. Из пылесоса извлекается двигатель.
3. В центре основания прорезается отверстие — для вала двигателя.
4. Нож можно изготовить из металлической пластины. Рекомендуемая ширина — до 200 мм, толщина — около 1.5 мм.
5. Нож крепится на вал двигателя. Для крепления можно использовать гайку.
6. Рабочую камеру можно заменить обычным ситом из металла.
7. Под ситом устанавливается бункер, в который будет ссыпаться измельченное зерно (это может быть обрезанная пластиковая бутылка большого объема, обрезанная бочка, таз, кастрюля).
8. К рабочей камере можно подвести жестяной короб — чтобы удобнее было подавать зерно.

к меню ↑

Из стиральной машины

Самый сложный (в плане исполнения), но самый удачный вариант.

Идеальным «прототипом», из которого получится хорошая самодельная зернодробилка своими руками, является старая «Ока» (или другая схожая модель стиральной машины). Ее корпус имеет подходящую форму и размеры.

https://www.youtube.com/watch?v=qVhPe8cx-T0

Изготавливается дробилка зерна своими руками так:

1. Нож (или ножи) затачиваются наждачкой.
2. Насаживаем нож на вал, который крепится к шкиву активатора «стиралки». Вал крепится на шайбу.
3. В устройстве вместо сливного отверстия машинки будет воронка, из которой будет высыпаться измельченная продукция. Для этого отверстие расширяется до 10-15 см в диаметре (с помощью зубила и молотка).
4. В отверстие вставляется отрезок трубы, который направляется в нужную сторону (куда будет ссыпаться продукция).
5. В баке под небольшим (около 15 градусов) углом крепится мелкофракционная решетка. Она обязательно должна плотно прилегать к стенкам бака.

Готовая зернодробилка из стиральной машины

Для тестирования устройства в работу таймер устанавливается на максимально долгий режим, и включаем агрегат. Если посторонних стуков и вибрации не наблюдается, и если двигатель не перегревается — дробилка-траворезка готова к эксплуатации.

к меню ↑

Общие нюансы эксплуатации и создания самодельных дробилок

Самодельные устройства, какой бы опытный умелец их не делал — оставлять без присмотра в работе не рекомендуется. Приведем несколько советов, которые также следует учитывать при эксплуатации таких агрегатов:

1. Ножи в процессе эксплуатации затупляются, поэтому их потребуется снимать — для замены или заточки. При создании дробилки не закрепляйте ножи «намертво»: при необходимости должна быть возможность их снятия.
2. Если нож делается своими руками — рекомендуется использовать материал крепче, чем Ст-3.
3. Сито лучше делать съемным — так его проще будет чистить.

Источник: https://moezerno.ru/texnika/crusher/zernodrobilka-svoimi-rukami.html

Дробилка-измельчитель из бензопилы [как сделать своими руками]

Корморезка или зернодробилка – очень полезная вещь в своем хозяйстве. Она позволяет ускорить заготовку корма для домашнего скота и снижает примерно в 5 раз время на подготовку кормовых смесей.

Стоит она относительно недорого – примерно 9-10 тысяч рублей за самый бюджетный вариант.

Но если у вас есть немного времени, старая шлифмашинка и прямые руки, вы легко сможете сами садовый измельчитель своими руками из болгарки, который легко заменит зернодробилку, соломорезку и кормоизмельчитель.

Измельчитель Яблок Из Болгарки Своими Руками

Измельчитель из болгарки своими силами

Садовая техника из болгарки — изготовка своими силами

Корморезка иначе говоря зернодробилка – очень нужная вещь в собственном хозяйстве. Можно ускорить заготовку корма для домашнего скота и понижает приблизительно в 5 раз время на подготовку кормовых консистенций.

Стоит она относительно дешево – приблизительно 9-10 тыщ рублей за самый экономный вариант.

Видео:Дробилка своими руками. Дробилка для зерна 540 литров в час. Из болгарки.Скачать

Если у вас есть мало времени, древняя шлифмашинка и прямые руки, вы сможете сами садовый измельчитель своими силами из болгарки, который просто сменяет зернодробилку, соломорезку и кормоизмельчитель.

Дробилка-измельчитель из болгарки: подбираем движок

Основным механизмом в зернодробилке из болгарки является сама шлифмашинка. Сломанная болгарка не подойдет — нужно, чтоб у нее был рабочий движок и вал.

Вообщем, если вы делаете измельчитель из болгарки, это не означает, что вы позже не можете ее использовать – конструкция такового агрегата очень обычная и по мере надобности вы запросто сможете использовать болгарку по ее предназначению.

Главные аспекты – мощности мотора должна составлять чем двух 1200-1500 Вт, а количество оборотов – двух или более 350 об/мин. Т.е., по этим аспектам подходят 95% современных болгарок.

Схема зернодробилки из болгарки на дому

Делается таковой агрегат на самом деле просто, практически из средств находящихся под рукой. Из инструментов пригодятся несколько торцевых и рожковых ключей, дрель со сверлами, зубило, молоток, незначительно болтов и гаек, и конечно ножовка по дереву и металлу.

Зернодробилка из болгарки самостоятельно состоит из последующих частей:

1. Болгарка со снятым защитным кожухом
2. Лист толстой фанеры для верху корпуса;
3. Пластмассовая емкость на 4-6 л с обрезанным днищем для бункера.
4. Маленькая железная либо пластмассовая труба, почему зерно будет засыпаться в мельницу (необязательно).

5. Железная круглая емкость (к примеру кастрюля), выполняющая роль мельницы. В ее низу устанавливается решетка либо просверливаются нередкие отверстия поперечником 3-4 мм, чтоб подробленное зерно ссыпалось из мельницы.

   Использовать пластиковую емкость не рекомендуется, потому что от вибрации и нагрузки она стремительно лопнет.

6. Ножики. Используются ножики от старенького кухонного комбайна, блендера, выполняют их самому. Чем чем просто ножики, тем эффективнее будет молотилка для зерна.

   Однако необходимо осознавать, что очень огромные ножики прирастят нагрузку на движок, потому рекомендуемая длина ножей – 120-150 мм.

Делаем измельчитель травки из болгарки на дому

Скошенная травка и маленькие ветки в своем хозяйстве – это не мусор, а сырье, которое используется для сотворения кормовых консистенций или подготовки компоста. Однако такое сырье будет размельчено, а делать это вручную очень тяжело и хлопотно.

Если совсем нет денег на покупку специального садового измельчителя, можно сделать измельчитель из болгарки самостоятельно.

При этом лучше сходу делать универсальный агрегат, способный размельчать не только лишь травку, однако траву, также ветки кустарника и маленьких деревьев.

https://www.youtube.com/watch?v=5VccfEON9SA

От описанной чуть повыше зернодробилки измельчитель ветвей из болгарки самостоятельно незначительно отличается по конструкции, хотя работает по тому же принципу.

Измельчитель травки и соломорезка из болгарки самостоятельно

Разглядим вариант с нижним расположением мотора, что подходит как для резки силоса и травы, так и так же для ветвей.

1. Изготовьте станину. Делают ее из дерева, увы лучше использовать металл – благодаря собственной массе, он наименее чувствителен к вибрации и обеспечивает наилучшую устойчивость.
2. Подготовьте железную емкость на 15-25 л Емкость являются круглая, чтоб средством центробежной силы вся травка попадала на ножики.
3. В низу проделайте отверстие, в которое будет устанавливаться вал болгарки.
4. С боковой стороны понизу прорежьте маленькое отверстие случайной формы. К этому отверстию прикрепите закрытый желоб, которым размельченный силос будет ссыпаться в приготовленную емкость.
5. Изготовьте верхнюю крышку из какой то железной как еще его называют деревянной пластины– во время работы измельчителя она не дозволит травке вылетать из мельницы.
6. Измельчитель ветвей из болгарки своими силами практически готов. Установите в низу саму шлифмашинку, закрепив ее используя скоб и болтов.
7. Рекомендуется сделать несколько комплектов ножей. Для травки довольно обычного ножика от газонокосилки. Для травы необходимы хотя бы четырехлопастные наточенные ножики. Когда для вас нужен измельчитель ветвей из болгарки, то ножики необходимы из более крепкого и толстого металла, зато их не требуется очень затачивать – довольно наметить режущую кромку. При любом раскладе, при желании ножики просто сменять для определенной цели.
8. Закрепите ножики на валу с применением крепежной гайки.

Измельчитель для яблок из болгарки

В этом вопросе видео размещено, как просто сделать ординарную молотилку из углошлифовальной машинки (болгарки).

Обычная молотилка из углошлифовальной машинки болгарки самостоятельно

Chop the apples cutting machine. The disc of a circular saw. Very quickly and effectively. Then the press squeezes the juice from .

https://www.youtube.com/watch?v=iz24r7qc-rc

На этом все – измельчитель готов. Засыпайте травку в емкость, закрывайте ее крышкой и включайте в розетку – все другое измельчитель сделает вместо вас. Лучший режим непрерывной работы – до 15-20 минут, чтоб не перегревать движок.

Источник: https://ctln.ru/izmelchitel-jablok-iz-bolgarki-svoimi-rukami/

Измельчитель веток своими руками: из стиральной машины, болгарки, строгального станка

Измельчитель веток (шредер) — это садовое оборудование, применяемое для дробления отходов, образующихся при скашивании травы, обрезке деревьев и кустарников. Он позволяет минимизировать тяжёлый физический труд при получении из растительной массы экологически чистого органического удобрения. Измельчитель веток нетрудно сделать своими руками.

Для его изготовления обычно используют электромоторы от стиральной машины, триммера, циркулярки, плиткореза и других подобных агрегатов.

Состав конструкций, особенности изготовления

Измельчитель веток и травы — незаменимый помощник в работе на огороде и в саду, но приобретение его связано с существенными денежными затратами. А поскольку конструктивно шредер несложен, его можно собрать самостоятельно из старого оборудования и доступных материалов.

Садовый измельчитель состоит из следующих основных узлов:

• электрический или бензиновый двигатель;
• стационарные или съёмные ножи, установленные на рабочем валу;
• металлическая или деревянная рама;
• ёмкость для срезанной растительности;
• защитная крышка для безопасности;
• короб для выхода переработанной массы;
• система запуска и контроля.

Ёмкость для загрузки срезанной растительности обычно делают круглой, из металла или толстостенного пластика. Подойдёт большая кастрюля, железная или пластиковая садовая бочка, а также корпус старой стиральной машины. Она должна обязательно прикрываться крышкой для защиты глаз от вылетающих при работе частиц. Короб, который нужен для выгрузки перемолотых отходов, гнут из листовой жести.

Видео:КРУТАЯ ЗЕРНОДРОБИЛКА ИЗ БОЛГАРКИ|A COOL GRAIN CRUSHER FROM THE GRINDERСкачать

Принцип работы измельчителя в том, что вращение вала двигателя подаётся на ножи напрямую либо через цепную или ременную передачу. Измельчённая растительность поступает в ящик для выгрузки травяной массы.

По принципу работы одни садовые шредеры похожи на шнековые мясорубки, а другие — на кофемолки с ножами.

В качестве привода берут электрические или бензиновые двигатели внутреннего сгорания (ДВС) от старой, неиспользуемой техники.

Модели с ДВС удобнее своей мобильностью — не нужна привязка к электросети, но они гораздо дороже в изготовлении и сложнее в использовании, чем с электродвигателями.

Виды режущих элементов для самодельных шредеров

Толщина помола веток зависит от используемых ножей. Домашние измельчители оснащаются рубящими насадками разных типов:

• пластинчатыми (с одной или несколькими пластинами);
• дисковыми (с двумя или более лезвий);
• фрезерными.

Пластинчатые ножи являются по сути плоскими режущими элементами. Вращаясь, они очень мелко перемалывают все растительные отходы в кашицу. При переработке крупных веток такие лезвия нуждаются в частой заточке.

Дисковые режущие конструкции рассчитаны на мягкие растительные отходы. Самый простой такой нож представляет собой диск с двумя горизонтально расположенными лезвиями.

Они применяются для измельчения травы и веток до 2,5 см в диаметре. В более сложном исполнении полотен для дробления может быть 4 или 6 штук.

Их работа, как правило, выполняется в вертикальной плоскости, измельчая растения до 4 см в диаметре.

Фрезерные режущие элементы представляют собой вал с закреплёнными на нём пластинчатыми или дисковыми ножами.

Зависимость толщины перерабатываемых сучьев от мощности электродвигателя и интенсивности работы:

Простейшие самодельные садовые измельчители можно сделать из:

• стиральной машины;
• болгарки;
• строгального станка.

Измельчитель из стиральной машины

Из болгарки

Шредер из угловой шлифовальной машины (болгарки) – очень простой и быстрый в изготовлении агрегат. Чтобы измельчитель перемалывал траву и ветки толщиной до 4 см, в качестве двигателя необходима болгарка с мощностью больше 3 кВт.

https://www.youtube.com/watch?v=F2YwF-RbEOo

Для работы потребуются:

• металлические уголки 35х35 мм;
• лист металла толщиной 3 мм;
• любая металлическая ёмкость (ведро или выварка);
• пластинчатые самодельные или покупные ножи (от газонокосилки);
• крепёж (болты, гайки, шайбы);
• листовая жесть;
• электроды, отрезные и шлифовальные диски на болгарку.
• электродрель;
• сварочный аппарат;
• болгарка;
• ключи накидные или рожковые.

Перед началом изготовления агрегата уголок нарезается и сваривается станина, похожая на стул. Для безопасности функционирования установки основание должно быть устойчивым.

Работа производится в следующем порядке:

1. К сваренной станине крепится болгарка, валом кверху.
2. Сбоку ёмкости прорезается отверстие длиной 10 см, шириной 5 см.
3. Из жести изготавливается короб для удаления перемолотой массы и крепится к прорези.
4. На дне ёмкости по центру сверлится отверстие для вала болгарки.
5. Болгарка крепится на станину.
6. Ставится пластинчатый нож или диск от газонокосилки.

Шредер из болгарки

Конструкция мини-шредера из болгарки

Из строгального станка

Измельчитель этого типа является более мощным и позволяет измельчать сучья и ветки диаметром до 7 см. Он изготавливается на базе станка, а это значит, что станину делать не нужно. Необходимо изготовить только короб подачи для веток.

Для работы следует запастись следующими инструментами и материалами:

• строгальный станок;
• сварочный аппарат с электродами;
• болгарка;
• листовой металл толщиной 3 мм;
• крепёж (болты, гайки, шайбы).

Видео:ДРОБИЛКА Из Болгарки. Cool Idea From An Angle GrinderСкачать

Работа начинается с нарезания листа металла по необходимым для изготовления короба размерам. Затем листы свариваются.

Порядок работы:

1. Определяется тип вала. При желании можно на одной конструкции разместить 2 режущие плоскости (с пакетом дисковых и пластинчатых ножей) или какую-то одну режущую поверхность.
2. Изготавливается вал и устанавливается на станину.
3. Закрепляется короб для подачи на станину.

Вариантов садовых измельчителей очень много: от самых простых до весьма сложных агрегатов. Последние могут перемалывать ветви диаметром 10 см. При их эксплуатации необходимо устанавливать отдельный автомат защиты и соблюдать правила техники безопасности.

Источник: https://kakpostroit.su/izmelchitel-vetok-svoimi-rukami/

Процесс изготовления и чертежи измельчителя для веток своими руками

В весенний и осенний период на приусадебных участках появляется много мусора от деревьев, а также высохших растений.

В основном садоводы используют переросшую ботву в качестве удобрений, при этом необходимо, чтобы остатки травы и веток перегнили.

Для ускорения процесса разложения необходимо измельчить остатки, в связи с этим применяется измельчитель для веток. Данное приспособление поможет легко и безопасно справиться с поставленной задачей.

Основные узлы измельчителя

Дробилка веток, изготовленная своими руками в основе конструкции, имеет следующие узлы:

• Электрический двигатель для того, чтобы придать вращательный момент.
• Один или два рабочих вала.
• Непосредственно сами рабочие ножи.
• В качестве основания служит рама.
• Для загрузки веток устанавливается специальный бункер.
• Защитой от возможных травм служит кожух.

Дробилка для веток для удобства оснащается парой, либо четырьмя колесами. В период работы двигатель через систему цепей или ремней передает вращение валам с установленными на них рабочими ножами.

В приемный короб загружают ветки, листья, гнилую древесину, а рабочие механизмы перемалывают отходы в щепу, которую в последствии можно погрузить в перегнойную яму.

Работа конструкции напоминает действие бытовой мясорубки.

https://www.youtube.com/watch?v=RNxihaa57CE

Измельчители промышленных размеров предназначены для переработки веток большой толщины. В условиях приусадебного участка это не имеет смысла, поэтому стоит изготовить дачный веткоруб своими руками.

Виды двигателей

Самодельный измельчитель веток имеет одну принципиальную конструкцию. Различие может быть по мощности электромотора. Для более мощных устройств применяется бензиновый двигатель, с его помощью можно измельчать деревья со стволами диаметром более 100 мм. Бензиновые отличаются мобильностью за счет своей самостоятельности и независимости от источников питания.

Электрические приводы для садового измельчителя веток разделяют на три основных вида по значению мощности:

1. Для переработки мусора на небольших территориях применяют двигатель рабочей мощностью до 1,5 кВт, он способен перемолоть ветки диаметром до 2 см.
2. При измельчении веток до 4 см, на приусадебном участке используют привод мощностью до 4 кВт.
3. Значение 6 кВт и более применяют при работе по уборке отходов древесины на больших территориях.

В основном, изготавливая веткоизмельчитель своими руками, устанавливают электродвигатель не более 4кВт. Значение мощности выше данного может привести к большим энергозатратам. Обороты от привода могут составлять 1500 об/мин, для регулировки этого показателя можно изменять диаметр шкива.

Крутящий момент передается при помощи цепной или ременной передачи, либо установкой ножей шредера на сам вал двигателя.

Типы режущих насадок

По виду рабочего инструмента самодельный садовый измельчитель разделяют на три вида:

1. Самой простой конструкцией считается устройство для измельчения с применением в качестве ножей диска от циркулярной пилы.
2. Специальное приспособление с применением нескольких ножей установленных на двух валах, способны перерабатывать значительное количество растений крупных размеров.
3. Веткодробилки изготовленные своими руками дискового типа.

Самодельный электрический измельчитель

Измельчитель своими руками можно изготовить при наличии необходимых элементов. Самым практичным считают веткодробилку состоящую из двух валов. Для изготовления создается чертеж, согласно которому производится сборка.

Первоначально подбирается необходимый материал и инструмент:

• электродвигатель номинальной мощностью до 4 кВт
• пару стальных пластин толщиной до 10 мм
• две шестерни из высокопрочной стали
• пару шкивов
• валы, закаленные и обработанные
• подшипники для надежного крепления валов
• непосредственно режущие лезвия из стали
• металлический корпус
• стальная труба необходимого диаметра
• набор гаечных ключей
• аппарат для сварки
• мощная дрель, либо перфоратор

Из квадратной заготовки вытачиваем валы с двух сторон. В центре сверлим отверстия для 4 ножей, в них нарезается резьба. Закругленные края вставляют в подшипники. Изготавливается барабан из 4 шпилек, и двух стальных пластин в которых прорезаются отверстия под подшипники.

Прочно закрепляют подшипники и шкивы на валу, с противоположной стороны устанавливают шестерни. На заранее подготовленную раму устанавливаем корпус с режущим механизмом и двигатель. Передача крутящего момента от привода будет производиться при помощи ремней через шкивы на валах двигателя и ножей.

Корпус приемника делают из листового металла, вырезанного в форме 4 трапеций. При помощи сварочного аппарата их скрепляют между собой в виде усеченной пирамиды. Короб соединяют с корпусом режущего механизма при помощи болтового соединения.

Внимание! Перед применением необходимо испытать без нагрузки.

Садовый измельчитель из стиральной машины

Видео:КРУТАЯ ИДЕЯ ИЗ БОЛГАРКИ!Скачать

Для сборки измельчителя веток своими руками необходимо провести следующие манипуляции:

• Из стиральной машины старого типа удаляется активатор.
• Заранее изготовленный нож устанавливают непосредственно на вал двигателя.
• Размер рабочего инструмента делают немного меньше диаметра барабана.
• В нижней части корпуса прорезается отверстие из которого будет высыпаться щепа.
• К отверстию присоединяется корпус.

Такая конструкция позволяет перерабатывать мелкий мусор, траву, либо ботву не крупных растений, при сравнительно небольшой мощности.

Самодельный измельчитель из болгарки

Изготовление веткоизмельчителя своими руками из болгарки разделяют на несколько этапов:

• Берем бутыль 20 л, отрезаем нижнюю часть, а в верхней увеличиваем отверстие. Это будет приемник.
• С боку пропускаем ось устройства.
• Сверху на вал устанавливаем режущий элемент и надежно закрепляем всю конструкцию.

Важно! При вращении ножей лезвие не должно задевать стенки корпуса приемника. Для начала измельчения ветки загружают сверху и включают болгарку на минимальные обороты.

Дробилка из триммера

Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы:

• емкость из пластика или металла объемом до 50 л
• несколько труб из металла диаметром до 20 мм
• стальную сеть площадью около 1 кв.м с мелкой ячейкой
• обрезок деревянной доски, либо фанеры
• необходимо приобрести металлические хомуты для креплений
• деревянные бруски и саморезы для их стяжки
• непосредственно сам триммер любой конструкции

В качестве вспомогательного инструмента рекомендуется подготовить:

• шуруповерт
• наковальня
• дрель
• электролобзик
• слесарный молоток

Для того, чтобы изготовить измельчитель необходимо следовать пошаговой инструкции:

• Первоначально подготавливают емкость веткоруба. Для этого на дне просверливают и вырезают отверстия в виде трапеций. Края обрабатываются.
• На дне закрепляется сетка при помощи брусков. Тем самым делается мембрана.
• Емкость располагают на небольшой высоте при помощи конструкции из труб.
• Двигатель триммера крепят на доске.
• Штангу устройства немного укорачивают и устанавливают также на основании с приводом.
• На торце штанги ставят режущий инструмент.
• Перед производством непосредственной работы необходимо провести испытания. Для измельчения веток различной толщины можно применять разные насадки.

Из чего еще можно изготовить измельчитель

При изготовлении веткоизмельчителя своими руками могут пригодиться любые бытовые приборы. При окончании срока службы многих домашних устройств их можно использовать повторно, после некоторой доработки. Основным необходимым элементом является двигатель, стоит только его доработать и механизм приобретает вторую жизнь в новом полезном устройстве.

Веткоруб из мотоблока

Для придания второй жизни, отработавшей свой срок конструкции мотоблока, необходимо подготовить следующие материалы:

• непосредственно мотоблок
• ножи
• вал
• набор подшипников
• швеллер
• набор ключей
• болгарка для отрезных и зачистных работ
• листовой металл
• дрель и сарочник
• молоток и электрорубанок

При сборке следует провести следующие манипуляции:

• Формируется станина из отрезка швеллера.
• На станину устанавливают вал от старого электрорубанка.
• На вал крепится нож и шкив для передачи крутящего момента от двигателя.
• Крутящий момент от мотоблока на шкив передают при помощи ремня.
• Из листового металла при помощи сварки формируется приемник для веток.
• Вся сборка устанавливается подготовленный мотоблок и тщательно закрепляется.
• Запускаем механизм, подаем ветки в измельчитель, щепки осыпаются вниз куда можно подставить емкость.

Измельчитель из набора дисковых пил

Измельчитель изготовленный такой конструкции изготовленный своими руками относят к категории наиболее простых. Для того, чтобы привести его в действие необходимо подобрать двигатель мощностью до 4 кВт. Основной режущий элемент состоит из нескольких пильных дисков циркулярной пилы, в основном, их количество варьируется от 20 до 25.

Диски пилы

Сами диски для ножей представляют собой режущие лезвия с множеством зубьев, на которые напаиваются специальные твердосплавные вставки, благодаря им инструмент приобретает повышенные характеристики. Непосредственно ножи устанавливают на заранее изготовленный вал длиной до 80 мм, на котором с двух сторон нарезается резьба для закрепления инструмента.

https://www.youtube.com/watch?v=mIOa4_Xh_JA

Между дисками на вал помещают шайбы для разделения, так как зубья пил имеют небольшое отклонение от плоскости для увеличения режущих свойств. Из-за расхождения зубьев расположение дисков вплотную становится невозможным, поэтому необходимым элементом в конструкции становится шайба диаметром 20 мм.

Конструкция рамы

Электродвигатель устанавливается на станину, изготовленную из уголков своими руками при помощи сварки, к ней присоединяется рама непосредственно под вал с режущими дисками. В необходимых элементах проделывают отверстия для подшипников, в них вставляют вал и закрепляют.

Запуск в работу

Загрузочный конвейер изготавливается из оцинкованной стали. Заранее нарезанные листы скрепляются при помощи заклепок в усеченную кверху пирамиду и крепится к раме, на которой установлены пильные диски. На валы двигателя и режущего инструменты крепят шкивы, затем на них надевают ремни с их помощью будет передаваться движение от электродвигателя на пилы.

Подаем питание на привод, ветки и мусор загружаем в приемник комплект дисков перемалывает материал в щепу, которая осыпается вниз.

Важно! При эксплуатации необходимо соблюдать требования безопасности.

Нюансы эксплуатации самодельной техники

Видео:Зернодробилка своими руками насадка на УШМ/болгаркуСкачать

Любая самоделка не всегда снабжена всеми приспособлениями согласно требованиям безопасности. При эксплуатации для того, чтобы избежать несчастных случаев необходимо соблюдать следующие правила:

• Приступая к работе, следует использовать плотно облегающие перчатки, очки и головной убор;
  категорически запрещается проталкивать ветки и мусор руками, для этого можно применять следующую партию ботвы.
• Диаметр материала для измельчения не должен превышать допустимый согласно мощности двигателя;
  не допускается попадание твердых материалов в бункер с режущими лезвиями, они могут повредить ножи и вывести из строя двигатель.
• При застревании веток в барабане, установку полностью обесточивают, лишь после удаляют застрявшие куски.
• Питающие провода прокладывают в местах, где не будут лежать ветки, и падать щепа.

Правильное и долгосрочное использование измельчителя веток изготовленного своими руками возможно не только при соблюдении условий эксплуатации, но и при соответственном хранении.

После измельчения ножи очищают, а само устройство убирают в сарай, либо под навес, при необходимости подтачивают ножи.

Соорудить дробилку для веток своими руками может практически каждый, главное иметь двигатель и необходимые металлические заготовки.

Источник: https://stop-othod.ru/oborudovanie/izmelchitel-vetok-svoimi-rukami.html

Видео

Зернодробилка из болгарки. Самый простой способ.Скачать

Зернодробилка измельчитель для курятника: из болгарки своими рукамиСкачать

Зернодробилка своими руками. Дробилка из болгарки. Процесс изготовления.Скачать

Проточная зернодробилка из болгарки 125 ммСкачать

Дробилка для зерновых. Подробный осмотр конструкции.Скачать

Самая быстрая в изготовлении и дешевая зернодробилка из болгарки(ушм)Скачать

Делаем дробилку зерна из болгарки!Скачать

Дробилка из болгарки | rock crusherСкачать

Дробилка из болгаркиСкачать

Зернодробилка из кастрюли и болгарки Все легко и простоСкачать

СУПЕР МУКОМОЛКА ЗЕРНОДРОБИЛКА ИЗ БОЛГАРКИСкачать

Зернодробилка своими руками. Тестирую разные ножи по просьбе подписчиков. Смотрим что получилось.Скачать

Измельчитель (зернодробилка) из кастрюли и болгарки. Для хозяйства, кухни, курятникаСкачать

Дробилка костей из болгарки своими рукамиСкачать
