Прежде, чем приступить к ремонту электродрели своими руками, вы должны определиться с причиной ее поломки. Их может быть несколько:

Электродрель необходимый инструмент повседневной жизни.

  1. Износ щеток.
  2. Поломка элементов электродвигателя.
  3. Недостаточный зажим в патроне дрели.
  4. Выход из строя регулятора или переключателя.
  5. Поломка подшипников.

Ремонт дрели стоит начать с диагностики щеток и патронов.

Щетки электродрели бывают угольные или графитовые. Они представляют собой часть цепи, с помощью которой ток попадает на двигатель инструмента. Как правило, срок использования щеток оставляет от 70 до 120 часов. Для определения износа детали можно использовать специальные индикаторы. Износ щеток, пожалуй, самая распространенная неисправность электрических дрелей.

Заменить данную деталь своими руками просто. Это можно совершить даже без демонтажа корпуса инструмента. В некоторых моделях для демонтажа изношенных деталей достаточно выкрутить заглушки.

Первым признаком износа щеток является повышенное образование искр, которое можно увидеть в вентиляционных прорезях. Стоит отметить, что лучше заменять сразу 2 щетки, даже если износилась одна.

Замена данных деталей должна сопровождаться очисткой коллектора от нагара. Лучше всего это делать с помощью этилового спирта.

Схема внешнего устройства дрели.

Для того, чтобы снизить искрообразование при работе с дрелью, следует аккуратно приложить щетку к коллектору и закрепить ее с помощью наждачной бумаги. Кроме того, стоит обратить внимание на состояние пружины узла щеткодержателя. Если она слабо прилегает, то ее лучше заменить. Патрон чаще всего выходит из строя из-за абразивного изнашивания.

Если вы определили, что он подлежит замене — просто открутите фиксатор внутри, а затем — с вала.

Если вы заметили, что патрон издает скрежет при работе, скорее всего, неисправен редуктор или механизм передачи. В этом случае обратите внимание на подшипники и шестерни.

Если вы обнаружили неисправные шлицы и зубья — замените эти элементы. Подшипники проверьте только после того, как снимите их с оси якоря.

Зажмите внутреннюю обойму и прокрутите внешнюю. Если вы услышали характерный «шелест» или заметили, что обойма «проскакивает» — лучше замените подшипники, иначе они могут привести к заклиниванию якоря.

Содержание
  1. Как определить поломки в электродвигателе
  2. Как произвести замену регулятора и реверса
  3. Ремонт дрели своими руками
  4. Типовая конструкция дрели
  5. Алгоритм поиска и устранения поломок электрической части
  6. Механические неисправности электродрели
  7. Схема Электродрели С Реверсом И Регулятором Оборотов
  8. Устройство электродвигателя инструмента
  9. Симисторный регулятор
  10. Устройства кнопки регулятора оборотов дрели. Схемы подключения
  11. Схема подключения кнопки дрели с реверсом
  12. Особенности редуктора аппарата
  13. Ремонт любой электродрели своими руками
  14. Возможные причины неисправности дрели
  15. Начинаем проверку
  16. Устройство движка электродрели
  17. Схема коллекторного движка с переключателем для реверса (направление вращение якоря)
  18. Ремонт дрели своими руками по советам профессионалов +
  19. Основные неполадки
  20. Неисправности в электрической части
  21. Неполадки механической части
  22. Отдельные распространенные неисправности и их ремонт своими руками
  23. Проблемы с компонентами электрической части
  24. Схема подключения кнопки дрели – чиним инструмент сами!
  25. Возможные неисправности инструмента – проводим ремонт сами
  26. Схема подключения кнопки дрели – как исправить проблему?
  27. Как подключить кнопку дрели самостоятельно?
  28. Проверка электродвигателя: причины поломок и ремонт
  29. Как заменить щетки: работа за пару минут
  30. 📽️ Видео

Как определить поломки в электродвигателе

Вторая частая причина поломки дрелей — это неисправность элементов электродвигателя. Чаще всего ломается якорь и статор. Это бывает по двум причинам:

  1.  Неправильное использование инструмента.
  2.  Низкое качество привода.

Схема подключения кнопки в электродрели.

Перед заменой ротора или статора, разберите корпус и аккуратно снимите провода. Не помешает убрать щетки и демонтировать шестеренку привода. Затем извлеките двигатель и опорные подшипники.

После этого приступите к замене неисправных частей. Поломку якоря определить легко. Чаще всего неисправность данного элемента сопровождается характерным запахом гари и повышенным искрообразованием. Кроме того, при тщательном осмотре можно без проблем обнаружить обгоревшие части обмотки. Однако, если вы заметили, что мощность двигателя дрели упала — воспользуйтесь омметром и мегомметром.

Обмотки, как статора, так и якоря, подвержены межвитковому пробою и обрыву омботки. Иногда возникает пробой на магнитопроводе. Последний просто определить, если воспользоваться мегомметром.

Когда щупы мегомметра соприкасаются с выходом обмотки нужно замерять сопротивление. Если оно составляет более 500 мОм — скорей всего, пробой отсутствует. Для точных измерений возьмите мегомметр с измерительным напряжением не ниже 100 В.

Межвитковый пробой якоря выявить труднее.

https://www.youtube.com/watch?v=3GGh8E_zNsI

Для определения поломки воспользуйтесь трансформатором, у которого есть только первичная обмотка, а его разрыв выполнен в виде желоба. При измерении сердечник якоря должен стать вторичной обмоткой трансформатора.

При повороте якоря, приложите к его сердечнику тоненькую пластину. Если она начинает вибрировать — обмотка короткозамкнута. Обрыв обмотки можно определить, если к смежной пластине якоря подключить миллиамперметр.

Если обмотка целая — ток будет одинаковым. Обрыв обмоток статора можно определить с помощью подключения омметра к разорванным концам обмотки. Если сопротивление отсутствует — вероятность обрыва составляет 100%.

Как произвести замену регулятора и реверса

Патрон электродрели чаще всего выходит из строя из-за абразивного изнашивания.

Если вы пользуетесь электрической дрелью и заметили, что на входных клеммах присутствует напряжение, а на выходных нет — скорее всего неисправны компоненты схемы регулятора.

Прежде всего, разберите кнопки. Для этого подцепите фиксатор и аккуратно стяните его. Важно помнить, что крышку нужно поднимать очень плавно, иначе после вскрытия корпуса многие детали просто вывалятся из него. Если вы нашли черные клеммы — очистите их от нагара с помощью спирта.

После этого вновь соберите кнопку и проверьте контакты. Если ничего не изменилось — придется менять кнопку регулятора. Регулятор оборотов ремонту не подлежит, так как он установлен на подложке и залит специальным компаундом. Перед покупкой нового регулятора оборотов, обратите внимание на его мощность.

К примеру, если мощность вашей дрели составляет 750 Вт, то регулятор должен без труда работать на токе 3,4 А. Электрическая схема подключения проводов и кнопки дрели. Важно помнить, что регулятор оборотов и устройство управления реверсом — разные детали. Чаще всего они устанавливаются в разные корпуса.

Ротор начинает вращать в другую сторону лишь в том случае, если его первая обмотка подсоединена ко второй щетке. Электрическая схема подключения регулятора оборотов.

В нее включаются два провода из розетки и конденсатор. В современных дрелях чаще всего конденсатор отсутствует.

dreli/remont-elektrodreli-svoimi-rukami.html

Ремонт дрели своими руками

Электродрель в домашней мастерской занимает особое место. Поэтому поломка инструмента – это достаточно большая неприятность. Несмотря на сложность конструкции, произвести самостоятельный ремонт вполне возможно.

Типовая конструкция дрели

1. корпус и сетевой шнур;

2. клавиша с блоком включения – может быть оборудована

переключателем реверса (регулятором скорости);

3. регулятор скорости вращения вала (или переключатель реверса);

4. корпус редуктора – выполняет несущие функции для вращающихся

элементов;

5. шестерни и механизм редуктора;

6. подшипники вала патрона и якоря двигателя;

7. электродвигатель;

8. щеточный узел электродвигателя;

9. патрон с механизмом удержания сверла или фрезы.

Дрель никогда не ломается вся целиком: выходит из строя один из элементов. Разобравшись в конструкции и взаимосвязи узлов электроинструмента, легче будет локализовать неисправность.

Алгоритм поиска и устранения поломок электрической части

Ремонт дрели выполняется по принципу «от простого к сложному». Не следует сразу разбирать инструмент до винтика, и оценивать состояние всех узлов одновременно.

  • Дрель не включается. Начинаем со шнура питания (как минимум, перед этим следует проверить напряжение в розетке и удлинителе). Разобрав корпус, находим контакты кабеля, и «прозваниваем» их с помощью мультиметра.

Важно! Не проверяйте питающий провод при поданном напряжении! При обрыве токоведущих жил можно получить удар током, или организовать короткое замыкание.

Подключаемся к разъему сетевой вилки и противоположной клемме шнура. Затем несколько раз изгибаем кабель по всей длине. Пропадающий контакт или его полное отсутствие говорит о наличии обрыва внутри изоляции.

Если перелом токоведущей жилы находится близко к краю, кабель обрезается и подсоединяется заново. Просто он будет немного короче. Если разрыв в середине длины – провод лучше заменить. Сращивание будет небезопасным.

  • Шнур исправен – проверяем выключатель. Подключаем мультиметр к выводам, и нажимаем клавишу. Через контакты проходит большой ток, возникает искрение (особенно при попадании пыли в корпус). Контакты могут банально окислиться. Аккуратно разбираем корпус выключателя, и зачищаем контактные группы мелкой наждачной бумагой.

При поломке металлических частей, лучше приобрести новый блок.

  • Если в цепи между выключателем и электродвигателем присутствует дополнительная контактная группа (например, переключатель реверса или регулятор скорости), диагностируем и этот узел.
  • Далее проверяем соединительные провода от выключателя к щеткам двигателя. Если они в порядке – проводим диагностику щеточного узла.

Пружины должны уверенно прижимать щетки к ламелям якоря, сами угольные элементы проверяем на степень износа. При необходимости меняем: запасные части есть в комплекте поставки, или покупаются в специализированных магазинах. Контактные ламели якоря могут быть окислены или засорены. Их можно аккуратно почистить мелкой наждачной бумагой.

  • Более сложная поломка – выход из строя обмоток якоря или статора. С помощью мультиметра проверяется короткое замыкание между корпусом узла и контактами обмоток. Затем производится замер сопротивления. Значение должно быть одинаковым на каждой обмотке, разброс показаний не более 5%. Неисправные обмотки необходимо перемотать.
  • Это можно сделать самостоятельно, или в ремонтной мастерской (в любом случае, получится дешевле, чем покупка нового двигателя).

Механические неисправности электродрели

Такие поломки проявляют себя достаточно явно. Посторонние шумы, скрежет, заклинивание вала и пр.

  • Двигатель вращается медленно, обмотки сильно греются. Или при нормальном вращении слышен характерный гул (скрежет). Вероятнее всего – изношены или засорены подшипники ротора. Разобрав корпус дрели, аккуратно достаем ротор. Он извлекается вместе с подшипниками. Покрутив внешнюю обойму, вы сразу определите неисправность. Если подшипники вращаются туго – их необходимо промыть проникающей жидкостью (WD-40 или обычный керосин)

Видео:подключение кнопки дрелиСкачать

подключение кнопки дрели

Схема Электродрели С Реверсом И Регулятором Оборотов

Электросхема Дрели С Регулятором Оборотов

Электронная дрель: схема аппарата

Дрель в хозяйстве сейчас просто неподменна, ее имеют в собственном арсенале все мастера. Некие модели имеют в составе ударный механизм, что указывает схема, которую попадаются на рис. 1. В данном случае аппарат более функционален.

Устройство можно заметить из схемы на рис. 2.

7, у него под цифрой 1 изображен регулятор оборотов; под цифрой 4 — реверс; цифрой 3 обозначен щеткодержатель с самой щеткой; 4 — это статор мотора; 5 — крыльчатка, созданная для остывания мотора; под цифрой 6 размещен редуктор.

https://www.youtube.com/watch?v=utPpk3I9HDk

Схема устройства электронной дрели.

Устройство электродвигателя инструмента

Дрель имеет в конструкции коллекторный электродвигатель, в составе которого 3 основных составляющих, посреди их:

Набросок 1. Схема устройства ударного механизма дрели.

1-ый упомянутый элемент имеет в базе электротехническую сталь, занят характерно качество потрясающей магнитной проницаемости. Выполнен он соблюдая принцип цилиндра и обладает приспособлениями для монтажа статорных обмоток. Последних там содержится в количестве 2-ух, а их размещение — друг напротив друга. Статор прочно зафиксирован в корпусе головного аппарата.

Ротор представлен валом, на последнем установлен сердечник, выполненный на базе что остается сделать нашему клиенту той же стали. Вдоль последнего имеются канавки, удаленные на равный шаг. Обмотки укладываются единым проводом и владеют отводами, предназначенными для фиксации к коллекторным пластинам.

Это образует якорь, который имеет в собственном составе сегменты. Коллектор размещен на хвостовике вала и накрепко зафиксирован у него. Ротор в ходе пуска крутится во внутреннем пространстве статора на подшипниках. По пластинам на протяжении функционирования установки передвигаются щетки.

Они имеют в базе графит.

Симисторный регулятор

За обороты установки в свое время включения дрели отвечает симисторный регулятор, находящийся в кнопке пуска. Устанавливается данный регулятор в корпусе кнопки и размещается на подкладке, выполненной из текстолита.

Плата обустроена так, что обладает малозначительными габаритами, это и позволяет на сто процентов расположить ее в пространстве курка. После задействования кнопки включения в регуляторе аппарата происходит незамедлительный разрыв, при таких обстоятельствах замыкание цепи осуществляется за маленький срок.

И регулятор не имеет возможностей воздействовать на вариацию напряжения, но в этом случае подвергается изменению среднеквадратичный уровень напряжения.

Когда происходит начало работы дрели, в сеть поступает переменное напряжение.

Устройства кнопки регулятора оборотов дрели. Схемы подключения

Как работает дрель с реверсом. Схема подключения кнопки дрели с реверсом. Как сделать обычный дрель. дрель.

Схема подключения кнопки дрели с реверсом

Смотри продолжение , то что не показано на этом деле видео: Подключение .

Набросок 5. Запчасти дрели.

Наряду с этим на управляющий электрод симистора поступает напряжение синусоидальной формы. Во время, когда его уровень оказывается не просто напряжения функционирования симистора, последний раскрывается, что показывает на замыкание цепи, при таких обстоятельствах ток поступает через нагрузку.

Схема подключения проводов и подключение кнопки установки в разных моделях от различных заводов-производителей способны отличаться. Более облегченная из списка всех схем и та, что идеальнее всего указывает механизм работы, приведена на рис. 3.

Один провод из шнура питания подсоединяется к регулятору оборотов. На представленном рисунке видна электронная схема аппарата, где «рег. обор.» — регулятор оборотов, «1-я ст. обм.» — первичная статорная обмотка, «2-я ст.обм.» — соответственно, вторичная, «1-я щет.

» — 1-ая щетка.

Чтобы не запутаться, следует держать в голове, что регулятор оборотов и система управления реверсом представлены совсем различными составляющими инструмента, которые в неких моделях даже владеют отдельными корпусами.

Набросок 3.Типовая схема регулятора оборотов дрели.

К регулятору оборотов подходят только 4.5 провода. А тот, что выходит из регулятора оборотов, подсоединяется к началу первички статора. В случае отсутствия реверса концовка первички спрягалась бы со щеткой ротора, а Следущая причина щетка будет связана с началом вторички статора. Концовка вторички проходит ко второму проводу шнура, от которого запитывается дрель в свое время работы.

Ротор начинает работать в прочие пункты назначения как раз когда конец первички подсоединяется ко 2-ой щетке.

В системе реверса схожее подключение и осуществляется, поэтому щетки ротора сопрягаются с обмотками статора средством него. На рис. 4 изображена схема подключения реверса аппарата. Провода в количестве 4 шт.

идут к щеткам ротора, те из их числа, что владеют сероватым цветом, уходят к концу первички и началу вторички.

https://www.youtube.com/watch?v=wglKFj9WRO8

Система корректировки оборотов аппарата подразумевает наличие конденсатора и подсоединение к регулятору проводов, которые исходят от розетки. Если брать в расчет установку из примера, то используются только два контакта, которые размещаются снизу. Система здесь на сто процентов лишена конденсатора, а 2-ой провод шнура подсоединяется конкретно к статорной обмотке.

Особенности редуктора аппарата

Набросок 4.Схема подключения кнопки дрели с реверсом.

Дрель имеет в конструкции редуктор, который отвечает за понижение количества оборотов рабочего сверла и увеличение вращающего момента.

Некоторые модели имеют в составе шестеренчатый редуктор, который подразумевает одну передачу.

Купите перфораторы, которые предугадывают некое количество передач, их вам больше понравятся две, одновременно система походит на КПП, в которой требуется снабжено обыденное средство передвижения — машина.

Схема подключения ряда имеющихся на современном рынке установок обладает ударным функционалом. Тогда мастер с наличием такового инструмента сможет обустраивать отверстия в теле бетонного монолита. В таких аппаратах в боковой области большой шестеренки устанавливается волнистый элемент, такая же шайба находится и напротив.

Схема, подключение таковой установки имеют некие отличия от вышеперечисленных моделей.

Таким макаром, в ходе работ, которые подразумевают задействованный режим удара, сверло упирается в обрабатываемую поверхность, а волнистые составляющие, взаимодействуя с жестким препятствием, начинают имитировать удары. Эти элементы в конструкции после некого времени эксплуатации установки нуждаются в работоспособной версии подмене.

Схема подключения различных моделей и производителей может отличаться от той, что была представлена в вышеперечисленном примере, но механизм работы такового аппарата остается единым.

Видео:Как устроена кнопка с регулировкой оборотов в электроинструментеСкачать

Как устроена кнопка с регулировкой оборотов в электроинструменте

Ремонт любой электродрели своими руками

Электросхема Дрели С Регулятором Оборотов

По какой-то причине электродрель перестала функционировать. Не отчаивайтесь, мы сейчас ее вместе отремонтируем своими руками. Для начала обратите внимание есть ли напряжение в розетке или на удлинителе.

Проверьте наличие напряжения, можете это сделать при помощи однополюсного индикатора (отверткой), но индикатор на отвёртке показывает только наличие фазы и не более того, а ведь бывает обрыв и на нуле.

Можете использовать другой сподручный электроинструмент, включите его в ту же розетку или удлинитель и таким образом вы определите исправен ли удлинитель, и есть ли напряжение на нем.

Обрыв в схеме определяется при помощи омметра либо тестера, в котором встроено звуковое оповещение о целостности всей цепи. Не забудьте при подключении прибора на контакты вилки нажать кнопку на электродрели в рабочие положение, после этого прибор показывает либо оповещает с помошью звукового сигнала цела ли схема.

Возможные причины неисправности дрели

  • Обрыв в питающем шнуре.
  • Не работает кнопка включения электродрели.
  • Не работает переключатель реверса либо он установлен в нейтральном положении.
  • Износ графитных щёток.
  • Обрыв в статорной обмотке.

Начинаем проверку

1. Проводим осмотр вилки и шнура. Питающий шнур имеет два основных «больных» места. Первое, это постоянный перелом провода у основания вилки, второе — на рукоятке электродрели, с виду кажется, что провод, как будто цел, на самом деле в тех местах, где провод регулярно сгибается, питающие жилы зачастую ломаются, а сам провод просто держится на изоляции.

2. В случае если не работает кнопка либо переключатель реверса, то гораздо проще купить новый и поменять, чем чинить старый. Но если хотите, то можете конечно и разобрать, очистить контакты, но собирать обратно будет очень хлопотно, потому что там много мелких деталей и пружинок, которые всё время норовят выскочить и укатится неизвестно куда, в общем нервотрёпка одним словом.

3. Если замечаете сильное искрение на коллекторе, то это значит, что пришло время менять старые изношенные графитные щётки, если проблема не в щётках, тогда нужно купить новую электродрель. В случае если искрит на коллекторе и потом идёт горелый запах, тогда это горят обмотки электродрели, по причине междувиткового замыкания.

4. Если перегорел якорь и обмотка статора. Перематывать якорь у электродрели, это очень тонкое дело и требует опыта и терпеливости, поэтому лучше не занимайтесь этим. Намного проще будет купить новый якорь, а вот обмотку возбуждения можете перематывать сами. Возьмите подходящий обмоточный провод, к примеру, из катушки магнитного пускателя или же разберите трансформатор.

https://www.youtube.com/watch?v=QIju3IXFf9Y

Подсчитать нужное количество витков можете тогда, когда будете разматывать катушку, поскольку количество витков специально предусмотрено для этой марки трансформаторного железа сердечника.

В процессе перемотки обмоток нужно соблюдать условия: намотка обмоток выполняется в одном направлении, к примеру, у катушки отметим начало обмотки, наматываем провод по часовой стрелке, когда закончите намотку, нужно пометить конец вывода. Вторая обмотка наматывается в том же направлении, с отметкой выводов начало и конец.

Устройство движка электродрели

  • Сердечник с парой полюсов N и S, которые состоят из шихтованного трансформаторного железа.
  • Якорь, вращающаяся деталь движка.
  • Два щёткодержателя с графитными щётками (Щ-1 и Щ-2).
  • Пара обмоток с четырьмя выводами Н — К (начало конец).

На рисунке показана схема включения коллекторного движка с правым вращением якоря. Красные стрелки показывают направление тока в обмотках возбуждения магнитных полюсов.

Буква «М» означает крутящий момент, направление вращение якоря указано стрелкой.

Для реверса (то есть смены направления вращения якоря) нужно просто менять щёточные вывода местами.

Схема коллекторного движка с переключателем для реверса (направление вращение якоря)

В левом положении рычага на переключателе, нижний и верхний контакт находятся в замкнутом положении, а справа и слева контакт разомкнут, вращение якоря левое.

В правом положение рычага на переключателе, два контакта внизу и вверху разомкнуты, другая пара контактов справа и слева замкнуты, вращение якоря правое.

Как видите, совсем не трудно перематывать обмотку возбуждения. Отныне, вы знаете принцип работы коллекторного движка и теперь будет не трудно применить реверс к похожим электродвигателям.

Видео:Не работает регулятор оборотов дрели? Ремонт!Скачать

Не работает регулятор оборотов дрели? Ремонт!

Ремонт дрели своими руками по советам профессионалов +

Электросхема Дрели С Регулятором Оборотов

Для того, чтобы произвести ремонт дрели, нужно хорошо знать ее конструктивные особенности. Стоит отметить, что конструкция дрели является достаточно простой. При этом, различные модели имеют примерно одинаковую компоновку, отличаясь только некоторыми отдельными деталями и качеством изготовления.

Принцип работы этих устройств тоже довольно универсальный, благодаря чему можно быстро обнаружить неполадку и устранить ее, не выходя из дома.

В любой электрической дрели имеется корпус, где находиться механическая и электронная часть устройства  и патрон, размещенный на основном валу дрели. В патрон крепиться сверло, которое и является рабочим инструментом.

Основные детали электронной части:

  • двухфазный электродвигатель, состоящий из ротора и статора;
  • пусковая кнопка, являющаяся выключателем;
  • контактные щетки, расположенные на щеткодержателе;
  • реверсное устройство;
  • регулятор оборотов вращения двигателя;
  • конденсатор пуска;
  • шнур или кабель, за счет которого обеспечивается питание.

Механическая составляющая устройства состоит из системы подшипников и редуктора. За счет редуктора обеспечивается передача вращения электромотора на вал с уменьшенной скоростью. Если мы имеем дело с ударной дрелью или перфоратором, то здесь редуктор обеспечивает как вращательное, так и ударное движение сверла. Для этого в конструкцию редуктора кроме шестеренок входят таран, поршни и боек.

Основные неполадки

Несмотря на качественную сборку и надежные комплектующие, любая дрель может сломаться. Наиболее распространенными являются такие неполадки:

  • поломки электродвигателя, в частности выход из строя якоря либо статора;
  • износ или сгорание щеток;
  • неполадки с опорными подшипниками;
  • неисправность кнопки, регулирующей обороты;
  • окисление или сгорание контактов пусковой кнопки;
  • другие неполадки, в частности поломка зажимного патрона.

Как правило, ремонт дрели своими руками не предусматривает починку сломавшейся детали. Без наличия специального оборудования это бывает невозможно. Зачастую необходимо лишь обнаружить неполадку и заменить сломавшуюся деталь на новую.

Неисправности в электрической части

Чаще всего неисправность заключается в том, что по каким-то причинам не включается мотор. В частности, если патрон легко можно провернуть, а мотор не работает, то мы имеем дело с неполадками в электрической части. Также об этом говорят проблемы с регулировкой скорости или реверсом вращения.

https://www.youtube.com/watch?v=qF_xlM4CcnQ

Если сбои в работе устройства временные, то это тоже косвенно говорит о проблемах с электрической составляющей. Чаще всего в этой части выходят из строя контактные щетки. Например, если они износились на 40%, то это уже приводит к неполадкам в работе. При более выраженном износе дрель вообще не включается.

Для определения неисправности в электрической части нужно определить тестером целостность шнура, а после этого проверить пусковую кнопку и пусковой конденсатор. Далее осматривают контактные кнопки и целостность обмотки электромотора.

Неполадки механической части

Основным признаком неполадок в этой части считается затруднение работы вала, например, если патрон не прокручивается, но вы слышите работу двигателя. В этом случае (чаще всего) мы имеем дело с выходом из строя подшипников или редуктора.

Опорные подшипники ломаются наиболее часто. Заподозрить выход из строя редуктора можно в том случае, если патрон легко проворачивается при работающем моторе, но на главный вал вращение не идет.

Кроме того, среди механических неисправностей встречается временная остановка работы дрели, чрезмерный шум при работе устройства, гудение или недостаточная скорость вращения вала.

При работе с перфоратором может наблюдаться сбой в системе ударного устройства.

Неисправность механического переключателя реверса зависит от его конструкции. Очень часто выпадает или ломается палец, передвигающий дополнительную шестерню.

Часть неполадок может касаться патрона дрели. Это может проявляться в сложности снятия и фиксации сверла. В некоторых случаях патрон может прокручиваться относительно вала дрели.

Для устранения вышеописанных неисправностей необходима частичная или полная разборка дрели.

Отдельные распространенные неисправности и их ремонт своими руками

Многие поломки электроинструмента можно устранить самостоятельно. Это отнимет немного времени на ремонт дрели, но сэкономит вам некоторое количество денег.

  • Замена износившихся контактных щеток

Эта поломка является одной из наиболее распространенных, так как щетки на многих моделях изнашиваются довольно быстро. Заподозрить неполадку можно при появлении искр в зоне, где щетки контактируют с якорем. Кроме того, при неисправности этих деталей могут наблюдаться сбои в работе дрели во время увеличения нагрузки.

У большинства приборов получить доступ к щеткам достаточно просто (надо открутить специальные винты или крышечки, прикрывающие эти детали), поэтому их замена является довольно простым мероприятием. Однако, в некоторых моделях для этого необходимо разобрать корпус и вытянуть щеткодержатель.

В любом случае для устранения неисправности нужно заменить износившиеся детали на новые. Их следует тщательно закрепить на щеткодержателе, затянув при этом электрический контакт провода. Проводя замену необходимо следить, чтобы контакт между щеткой и коллектором был достаточно надежным.

  • Выход из строя электромотора

Неисправности электродвигателя считаются вторыми по распространенности неполадками. Чаще всего повреждается якорь или обмотка статора. Подобные поломки могут возникать как при наличии фабричных дефектов, так и при неправильной работе с дрелью

В частности, эти детали выходят из строя при длительной беспрерывной работе и повышенной нагрузке при заклинивании сверла. Обнаружить такую неполадку можно либо по запаху гари, либо просто визуально.

Если таким образом неисправность не обнаруживается, то тогда необходимо провести проверку обмотки при помощи омметра, тестера или мегомметра. Наиболее частыми проблемами является короткое замыкание между витками, повреждение провода или витка.

Самостоятельно отремонтировать якорь или статор невозможно. Поэтому, при выходе из строя эти детали подлежат обязательной замене.

Для замены данных комплектующих следует разобрать корпус устройства, отсоединить щетки и провода, а после этого вытянуть сам двигатель.

Проблемы с компонентами электрической части

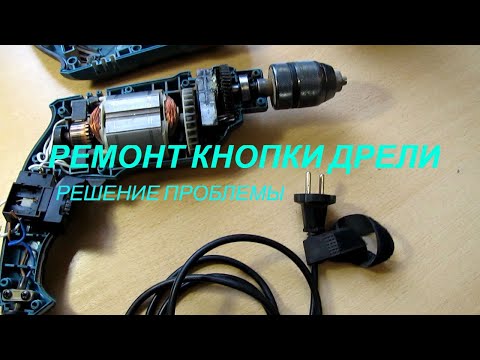

про замену кнопки в дрели

При эксплуатации дрели довольно часто может выходить из строя пусковая кнопка и регулятор скорости вращения вала. В этом случае может понадобиться ремонт кнопки дрели.

Здесь в первую очередь проверяется наличие напряжения на выходных и входных клеммах кнопки. В случае, если вы не обнаружили сигнала, необходимо проверить целостность проводов идущих к ней.

Если они в порядке, то тогда необходимо снять ее корпус и проверить контакты кнопки.

https://www.youtube.com/watch?v=wzv2KR-vYBc

Это достаточно сделать визуально, так как залипание или сгорание контактов вы можете увидеть без каких-либо проблем. В любом случае нужно почистить их специальной шкуркой и протереть спиртовым раствором.

После проведения всех этих процедур вновь проверяется напряжение. Если это помогло, крышку корпуса кнопки ставят на место. Инструмент собирают. Если это не помогло – необходимо заменить старую кнопку на новую.

Довольно часто возникает ситуация, когда электродвигатель не запускается при помощи кнопки, но она является исправной. Это может быть связано с неисправностью пускового конденсатора. Проверить его исправность можно визуально, так как при выходе из строя он быстро меняет цвет.

Электронный механизм реверса вращения основан на замыкании/размыкании контактов. Ремонт и профилактика этой системы проводится тестером или омметром. Проверяются все провода реверса, идущие к электродвигателю (щеткам, статору).

Таким образом, дрель может сломаться в самый неудачный момент. Чтобы понять, как быстрее устранить неисправность и произвести ремонт дрели, вам нужно знать ее конструкцию и признаки тех или иных неполадок.

Видео:Ремонт дрели. Не работают малые обороты.Скачать

Ремонт дрели. Не работают малые обороты.

Схема подключения кнопки дрели – чиним инструмент сами!

Электросхема Дрели С Регулятором Оборотов

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

  • Проблемы с работой двигателя;
  • Износ щеток;
  • Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы.

А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента.

Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные.

В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм.

В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя».

Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.

94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила.

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино.

Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

https://www.youtube.com/watch?v=Mp7IIoqYrMM

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете.

Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок.

К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть».

Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента.

И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами.

Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени.

А все за счет того, что возникает риск образования зазора между щетиной и коллектором.

В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах.

И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые.

Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.
