Как Наточить Сверло Болгаркой + видео

Как заточить сверло по металлу разными инструментами

Заточка металлических инструментов позволяет полностью восстановить их работоспособность.  Операцию можно выполнить с применением различных вспомогательных приспособлений.

Как правильно заточить сверло по металлу и не испортить режущую поверхность изделия, будет рассказано в публикации.

Признаки затупления свёрл по металлу

К заточке следует приступать только при обнаружения явных признаков затупления режущей кромки.

Среди основных проявлений недуга выделяют следующие:

• повышенная шумность во время работы;
• стружка металла имеет мелкую фракцию;
• перегрев инструмента.

При сверлении металла затупленным сверлом возникает высокочастотный звук от трения рабочей кромки о заготовку. Поэтому, при появлении повышенной шумности следует отложить работу и приступить к заточке. Если продолжать сверление металла, то от чрезмерного нагрева режущее изделие разогреется до слишком высокой температуры.

До появления вышеописанных признаков о снижении остроты сверла может свидетельствовать отсутствие спиралевидной стружки. Такой признак не всегда удаётся вовремя обнаружить. Ели сверло при правильной подаче во время работы образует слишком мелкую стружку, то рекомендуется незамедлительно приступить к отладки инструмента.

Чем заточить сверло по металлу

Правильно подобранное приспособление позволит существенно сократить временные затраты и выполнить работу максимально точно. Узнайте ниже, как заточить сверло по металлу на точиле.

Кроме основного агрегата с электродвигателем и кругом, понадобится приобрести специальные приспособления удерживающие сверло в неподвижном состоянии. Такие стойки позволяют контролировать угол наклона и подачу инструмента во время точения.

Многие приспособления позволяют произвести отладку режущих изделий по металлу диаметром от 3 до 19 мм. Для точения спиральных свёрл можно использовать спецстанки, которые имеют встроенный электродвигатель и механизм для подачи.

В отличии от использования обычного точила и держателя, профессиональная техника может стоить десятки тысяч рублей. Поэтому если заточка свёрл не является профессией, то можно обойтись применением вышеописанного тандема из точильного круга и держателя или осуществить правку инструмента вручную.

Произвести наточку сверла напильником можно и без опыта. Главное, правильно подобрать надфиль. Учитывая факт, что даже дешёвые свёрла изготавливаются из высококачественной режущей стали, потребуется подобрать надфиль с алмазным напылением. Кроме напильника, нужно приготовить тиски в которых следует зафиксировать инструмент.

:

Чтобы не тратить силы и время на ручной способ, можно применить болгарку с абразивным кругом.

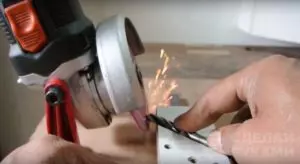

Заточка сверла болгаркой

Шлифовальная машинка имеется почти в каждой домашней мастерской, поэтому метод будет одним из самых бюджетных.

Кроме болгарки с установленным шлифовальным кругом для работы нужно подготовить тиски в которых будет удерживаться сверло во время заточки. В помещении где осуществляется отладка инструмента должно быть светло, чтобы можно было контролировать процесс удаления металла с режущей поверхности.

Отладка осуществляется в такой последовательности:

• сверло устанавливается в тиски в вертикальном положении;
• болгаркой удаляется часть задней кромки, чтобы полностью ликвидировать следы износа;
• режущая кромка затачивается под углом 120 градусов.

Чтобы в процессе точения сверло не перегрелось, соприкосновение наждачного круга с металлом должно продолжаться не более 2 секунд. Повторяя многократно снятие небольшого количества металла с рабочей кромки, удаётся выполнить наладку инструмента на необходимый угол.

https://www.youtube.com/watch?v=QjpNGUyXSPQ

Для измерений, рекомендуется изготовить из пластмассы шаблон, который поможет контролировать величину угла заточки.

:

Удобнее и безопаснее осуществить работу с применением точильного круга и специального удерживающего устройства.

Заточка сверла точилом

Определять величину повреждения режущего изделия и отладку на глаз возможно после многолетней практики.

В остальных случаях можно установить специальный держатель свёрл в непосредственной близости от наждачного круга. Крепление должно быть прочным, чтобы во время выполнения работы не происходило смещение фиксатора. Если точильный станок зафиксирован на деревянной основе, установка фиксатора всё равно должна быть осуществлена с помощью болтового соединения.

Для выполнения заточки: инструмент надёжно фиксируется в удерживающем устройстве, включается двигатель точила и сверло соприкасается на короткое время с точильным кругом под заранее выбранным углом.

1. Если на поверхности режущего изделия образовались зазубрины, то перед его отладкой необходимо снять повреждения равномерно с обеих сторон.
2. Следует проявлять меры осторожности. Изделия большого диаметра разогреваются от соприкосновения с абразивным кругом до большой температуры, что приводит к снижению механической прочности металла.

:

Заточка с помощью насадки на дрель

Без наждачного станка, используя специальную насадку на дрель можно выполнить операцию качественно и с меньшими временными затратами.

Приобрести насадку можно в любом специализированном магазине, но использовать приспособление можно только для заточки средних по диаметру изделий. Большинство таких насадок позволяют эффективно осуществить точение инструмента диаметром от 4 до 10 мм.

Для новичков метод наиболее предпочтительный. Заточка свёрл выполняется следующим образом.

• установить насадку на дрель;
• сверло вставляется в отверстие подходящего диаметра;
• дрель включается и изделие затачивается с одной стороны;
• повернув сверло на 180 градусов затачивается противоположная кромка.

Чтобы пользоваться устройством эффективно, учитывайте следующие особенности:

1. С помощью насадки на дрель затачиваются только слегка затупившиеся инструменты. Если имеются глубокие повреждения режущей поверхности и когда сверло было перегрето, так не получиться восстановить изделие.
2. Угол заточки в таких устройствах фиксированный. Поэтому для восстановления свёрл для работы с цветными металлами потребуется приобрести оригинальное устройство, либо осуществить доработку изделий напильником.

Несмотря на некоторые недостатки такой конструкции, её использование позволяет упростить и ускорить процесс восстановления режущих кромок, а невысокая стоимость объясняет популярность.

:

Как заточить мелкие изделия

К сожалению, чтобы заточить тонкое сверло используя механизированные способы, в том числе насадки на дрель, вряд ли получится. Всю работу по восстановлению изделия малого диаметра потребуется выполнить вручную.

Первая попытка может окончиться неудачно, поэтому сначала следует выбрать недорогое тонкое сверло нуждающееся в восстановлении и осуществить операцию на нём. Ещё для работы понадобится небольшой алмазный надфиль и очки с 4-кратным увеличением.

Процесс происходит в такой последовательности:

• сверло стачивается примерно на 1 мм;
• напильником осуществляется последовательная заточка кромок инструмента на необходимый угол.

Видео:Как просто заточить сверло болгаркой. Для новичкаСкачать

Вся операция выполняется «на глаз», важно использовать при работе увеличительные очки и мощный осветительный прибор.

Если первая попытка оказалась неудачной, следует знать, что любое мастерство можно развить только в течение определённого промежутка времени. В случае неудачи, не оставляйте попытки обучиться полезному навыку, как заточка тонких свёрл своими руками.

:

Заточка изделий другой конструкции

Кроме спиральных свёрл для обработки металла применяются инструменты других конструкций. В домашних условиях можно осуществить отладку следующих инструментов.

Конусные буравчики

Заточить ступенчатое сверло можно с применением обычного напильника. Режущая кромка изделия затачивается под прямым углом.

https://www.youtube.com/watch?v=wwEHPsg35oI

Если конусное сверло затупилось на ограниченном участке, то выполнять заточку следует не выходя за пределы повреждённой площади.

:

Корончатые

При отладке корончатых инструментов применяется специальное приспособление и необходимо знать под каким углом должен сниматься металл с режущей поверхности. Учитывая все сложности и временные затраты на выполнение процедуры, лучше для заточки обратится к опытным мастерам.

:

Заключение

Научиться самостоятельно точить свёрла по металлу несложно.

1. При небольших объёмах достаточно приобрести качественный напильник и осуществлять процесс вручную.
2. При больших объемах для сокращения временных затрат лучше приобрести специальное оборудование,  которое ускорит работу и снизит вероятность неправильной правки инструмента.

(1 5,00 из 5)
Загрузка…

Источник: https://plavitmetall.ru/oborudovanie/kak-zatochit-sverlo.html

Как заточить сверло по металлу и бетону своими руками

Не требует особых доказательств, что сверло в процессе работы теряет остроту режущей части, то есть, говоря попросту, тупится. Тупое сверло не доставляет беспокойства до тех пор, пока не оказывается нужным.

Вот тогда неожиданно выясняется, что работать изношенным или тупым сверлом невозможно. Остается только сожалеть о том, что вовремя не восстановлены геометрия и размер сверла.

В этой статье будет рассказано, как заточить сверло спиральное, а также сверло с твердыми напайками для сверления бетона.

О заточке сверла по дереву можно не беспокоиться, таким сверлом можно работать многие месяцы и даже годы без всякой заточки. К сожалению, такого нельзя сказать о сверле по металлу, которое должно быть обязательно острым. То есть, сверлить металл можно исключительно острым, хорошо заточенным сверлом.

Для потери остроты сверла характерен резкий скрип в начале сверления. Не заточенное вовремя сверло сильнее выделяет тепло и таким образом, изнашивается еще быстрее, чем острое.

Заточить сверло можно на специальных станках или с помощью приспособлений. Естественно, при наличии возможности, предпочтительнее сделать это на специальном оборудовании. Но в домашней мастерской таких станков, как правило, нет, поэтому приходится использовать обычный электрический точильный станок с камнем.

Основные составные части спирального сверла.

Итак, рассмотрим как заточить сверло по металлу? Вид заточки зависит от формы, которую следует придать задней поверхности сверла и может быть одноплоскостным, двухплоскостным, коническим, цилиндрическим и винтовым.

Заточка сверла проводится по задним граням. Оба зуба (пера) сверла следует заточить абсолютно одинаково. Вручную сделать это нелегко. Также непросто вручную выдержать нужную форму задней грани и нужный задний угол.

1. Одноплоскостная заточка сверла характерна тем, что задняя поверхность пера выполнена в виде одной плоскости. Задний угол при этом колеблется в пределах 28-30°.

Сверло просто приставляется к кругу, таким образом, чтобы режущая часть шла параллельно кругу и не вращая, не перемещая сверла производится заточка.

При такой заточке во время сверления могут выкрашиваться режущие кромки сверла, что является недостатком данного способа заточки. Это самый простой способ ручной заточки, который можно применять для тонкого сверла диаметром до 3 мм.

2. Сверла диаметром более 3 мм предпочтительно затачивать конически. Вручную без навыков такую заточку выполнить сложно, но возможно. Сверло берется левой рукой за рабочую часть как можно ближе к заборному конусу, а правой рукой за хвостик.

Сверло прижимается к торцу шлифовального камня режущей кромкой и поверхностью задней части, и слегка покачивается правой рукой, создавая при этом на задней перьевой грани конусную поверхность. Сверло в ходе заточки не отрывается от камня, движения руки медленные и плавные.

Для второго пера все повторяется аналогично.

Подводи сверло режущей кромкой к шлифовальному кругу.

Покачиваем сверло в низ, а потом опять вверх.

https://www.youtube.com/watch?v=MsdIvChNA1k

При заточке нужно постараться максимально выдержать первоначальную форму заводской поверхности задней части, чтобы сохранить нужные задние углы. Если заточка сделана правильно, то на сверлах диаметром до 10 мм она вполне достаточна. При диаметрах выше 10 мм данную заточку можно улучшить, подточив переднюю поверхность, как показано на фото:

Подточка передней поверхности.

В чем смысл подточки? За счет уменьшения переднего угла и увеличения угла режущей кромки возрастает стойкость к выкрашиванию, что увеличивает ресурс сверла. Кроме того, ширина поперечной кромки становится меньше. Поперечная кромка не сверлит, а скоблит металл в центральной части отверстия. На втором рисунке хорошо видно, что здесь она укорочена, что облегчает сверление.

Для сверл с выбранным маленьким задним углом можно дополнительно подточить заднюю поверхность. Сверло при этом меньше трет в отверстии сверления задней поверхностью. См. фото:

Подточка задней поверхности.

В производственных условиях после заточки, как правило, делается доводка, которая сглаживает поверхность, убирая мелкие зазубрины. Сверло, на котором сделана доводка, меньше изнашивается, чем просто заточенное сверло. Если есть возможность, делать доводку следует обязательно.

Для доводки нужно использовать шлифовальные круглые камни из карбида кремния зеленого (марка 63С, зернистость 5-6, твердость М3-СМ1) на бакелитовой связке, а также круги из эльбора ЛО (зернистость 6-8) на бакелитовой связке.

Ниже представляем вашему вниманию отличную подборку обучающих видеороликов посмотрев которые вы точно сможете заточить свои сверла.

Как заточить победитовое сверло с напайками

Победитовое сверло также может затупиться. Тупое сверло перегревается во время работы, плохо сверлит и издает сильный визжащий звук. Конечно, можно поменять сверло, купив новое, но лучше сэкономить и заточить его своими руками.

Для этого вам понадобится заточной станок (электрическое точило) с алмазным камнем и охлаждающая жидкость. Обыкновенный наждачный камень для заточки сверла из победита не годится. До того, как приступите к заточке, убедитесь, что она возможна, в принципе. Для этого следует померить высоту режущей части сверла.

При высоте режущей части сверла, т. е. напайки около 10 мм заточка возможна.

Не забываем: чем тверже материал, тем ниже должна быть скорость заточки. Угловая скорость (количество оборотов вращения камня) при заточке победитового сверла должна быть уменьшена вне зависимости от того, какой инструмент применяется для заточки.

Видео:Ка заточить сверло болгаркойСкачать

Заточка сверла выполняется короткими касаниями сверлом наждачного камня. Победитовое сверло затачивается быстро, как правило вам там нужно лишь немного подправить слизавшиеся кромки, поэтому следует внимательно контролировать процесс, чтобы не срезать лишнее с рабочей победитовой поверхности сверла.

Сверла с напайками рекомендуется затачивать аналогично простым сверлам малого диаметра, т.е. следует делать заточку задней поверхности плоской. При этом точить заднюю поверхность следует, как показано на фото, стачивая сверло до самой напайки:

Заточенный бур по с напайкой.

Желательно подточить переднюю поверхность. Если напайка уже сточена до самого сверла, то без подточки просто нельзя обойтись, поскольку мягкий металл, выходит на режущую кромку со стороны передней поверхности. Передняя поверхность одновременно подтачивается так, чтобы толщина центра напайки стала меньше.

Подточка напайки со стороны передней поверхности.

Во время заточки сверла старайтесь быть точным и внимательно следите за тем, чтобы его режущие стороны были одного размера. Если это не удается достичь, то смещенный центр ости обязательно приведет к тому, что отверстие сверления будет увеличенным и неровным.

Независимо от устройства, на котором выполняется заточка, нужно контролировать соотношение передних и задних углов кромки реза в направлении вращения. Еще одно правило, которого следует придерживаться, чтобы правильно заточить сверло по бетону: чем тверже материал, тем больше угол заточки.

Для победита он составляет 170 градусов.

https://www.youtube.com/watch?v=Zy0727Rn7Vs

В процессе заточки нельзя допускать нагревания сверла, т.к. могут появиться трещины и возможно отслоение твердосплавных пластин. Для того, чтобы не допустить этого, периодически следует охлаждать сверло жидкостью. Для охлаждения можно использовать обычную воду.

Предлогаем посмотреть подборку видеороликов по заточке сверл с победитовыми напайками.

Как заточить сверло по металлу болгаркой

Ручная или электрическая дрель – незаменимый инструмент в домашнем хозяйстве. Оборудование используют на разных этапах строительных и ремонтных работ в частном доме и квартире. часть любой дрели – ее сверло. Если оно плохо заточено, то отверстие получится неправильным по размеру и глубине, придется переделывать.

Как понять, что бор нуждается в заточке? По характерному звуку, который напоминает протяжный скрип. Чаще выходят из строя буравчики, которые делают отверстия в металле и бетоне. Те, что взаимодействуют с деревом, ломаются крайне редко. Это вполне объяснимо, ведь дерево – довольно мягкий материал в сравнении с железом или цементом.

Как заточить сверло по железу? Чтобы ответить на этот вопрос, нужно иметь представление о видах буравчиков и способах их обработки.

Обработка боров разных типов

Сверло – это режущая часть дрели. Она прорезает необходимый материал (дерево, железо, бетон), вращаясь по своей оси. Используют инструмент, чтобы создать новое углубление или расширить, удлинить уже имеющееся.

Для каждого вида работ – свой бор. Чем меньше углубление, тем тоньше и короче насадка.

По видам оборудование классифицируют так:

• спиральное;
• плоское (перовое);
• кольцевое;
• центровое;
• глубокое;
• одностороннее.

Спиральное легко отличить от остальных. «Рисунок» на буравчике напоминает спираль. Диаметр инструмента – от 1 миллиметра до 8 сантиметров, длина – от 16 миллиметров до 27,5 сантиметров.

Спиральное сверло по металлу чаще всего используют в домашних условиях. Для правильной заточки важен диаметр изделия – он составляет от 1 до 8 миллиметров

Плоское сверло способно создать довольно глубокое отверстие. Выглядит инструмент как лопатка с держателем на конце. Держатель вставляют в головку дрели.

Кольцевое выглядит, как полая трубка, по краям которой расположены режущие элементы.

Центровое применяют, когда необходимо произвести центровку деталей в промышленности.

Глубокое сверло обычно плоское. Нужно, чтобы создать отверстие до 27 сантиметров в глубину.

Односторонние насадки представляют собой сплошную трубку в форме иглы.

Все эти инструменты в процессе работы затупляются. Хранение оборудования играет в этом деле не последнюю роль. Если после эксплуатации протереть бор сухой мягкой тряпкой, поместить в короб или ящик, куда не будут проникать влага, пыль, грязь и прямые солнечные лучи, то инструмент прослужит без обработки на 2-3 месяца дольше, чем его «неухоженный коллега».

Смазывать резаки машинным или любым другим маслом не нужно. Они быстро затупятся, будут вылетать из гнезда дрели.

Не смазывайте сверла по металлу машинным или другим маслом. Они в этом не нуждаются. Так вы только усложните себе работу

Даже если вы максимально правильно храните оборудование, рано или поздно вам понадобится информация о том, как заточить буравчик. Работать с затупленным бором не рекомендуется.

Это приведет к преждевременному износу электроинструмента, не говоря о том, что отверстия вряд ли получатся точными, ровными.

Конечно, затупившийся резак можно отправить в утиль и приобрести новый.

Самое тонкое и короткое сверло стоит порядка 150 рублей. Цена изделий потолще, подлиннее и попрочнее доходит до тысячи рублей.

Готовы ли вы к таким тратам? Если дрель по металлу или бетону используется регулярно, то менять резаки придется ежемесячно. С дрелью по дереву – реже (раз в 2-4 месяца). При этом заточка буравчиков своими руками – процесс несложный, дешевый и доступный каждому.

Как правильно заточить сверло: техника безопасности

Прежде, чем приступать к заточке бора по железу, бетону или дереву, необходимо подготовиться к процессу:

• наденьте на лицо очки-щиток. Во время процедуры возможно появление искр из-за активного трения. Также от инструмента могут отделиться металлические крошки, которые способны оставить глубокий порез на коже;

Прежде, чем приступать к заточке сверла по металлу, наденьте очки-щиток, чтобы в глаза и на кожу не попали мелкие частички изделия

• защитите руки перчатками, которые используют сварщики или строители. Найти такие можно в любом строительном магазине. Стоят около 50 рублей за пару;
• облачитесь в рабочую плотную одежду, чтобы не беспокоиться за сохранность вещей и собственной кожи в процессе обработки бора по железу, дереву, бетону;
• в течение процедуры нельзя подпускать к точильному станку посторонних. Если же рядом работает другой человек, ему таким же образом следует позаботиться о своей безопасности;
• рядом расположите таз или ведро с холодной водой. Туда вы периодически будете опускать инструмент, чтобы не допустить его чрезмерного нагревания. Слишком высокая температура способна разрушить материал буравчика.

Используем станок

Самый простой способ заточить бор – использовать станок. Различают профессиональные и бытовые модели.

https://www.youtube.com/watch?v=t7j2wghnQq4

Первые стоят от 20 до 100 тысяч рублей, вторые – намного дешевле – от 1,5 до 5 тысяч рублей. Особой популярностью пользуются станки от компаний-производителей: «ДИОЛД», «Sturm», «Энергомаш», «Энкор», «Орегон».

Проще всего заточить сверло по металлу, используя специальный станок. Для работы в домашних условиях выбирайте бытовые приборы

При выборе станка ориентируйтесь на следующие параметры, чтобы правильно точить буравы по металлу и другим материалам:

Видео:Как заточить сверло за 10 секунд! С этой идеей ты станешь мастером 100 уровня!Скачать

• работает от сети напряжением 220 вольт;
• имеет прозрачный экран для защиты;
• предназначен для разных видов оборудования;
• имеет устройство экстренного отключения;
• защищен от перепадов напряжения электросети (в конструкции есть устройство защитного отключения);
• частота вращения заточного элемента – не менее 1000 оборотов в минуту

Как точить перку без станка: применяем подручные средства

Нет средств и желания на приобретение специального станка, чтобы заточить перку по стали? Используйте подручные средства:

• камень;
• болгарку;
• плотную наждачную бумагу.

С их помощью можно выполнить процедуру различными способами:

• простым. Резак кладут на заточку строго параллельно, не под углом. В процессе нельзя двигать заточку. Применяют для инструмента диаметром 1-3 миллиметра. Использование такого метода чревато тем, что изделие вскоре начинает крошиться;
• коническим. Применяют для оборудования диаметром более 3 миллиметров. Инструмент прижимают к заточке под углом. Изделие покачивают из стороны в сторону, чтобы обеспечить равномерную обработку всей поверхности.

Определите требуемый угол заточки с помощью таблицы:

Рассчитать угол заточки бурава по металлу из таблицы можно с помощью обычного транспортера. Так будет быстрее и надежнее всего.

Для того чтобы заточить перку по металлу безошибочно, используйте шаблон. Его можно сделать самостоятельно:

• возьмите лист алюминия или стали толщиной не более 2 миллиметров;
• подготовьте новый буравчик;
• сделайте из стального или алюмелевого листа конус. Его размеры и угол должны соответствовать новому изделию;
• с помощью шаблона вы без труда сможете понять, нуждается ли бывавшее в эксплуатации изделие в обработке.

Как точить буравчики по стали: применяем болгарку

Станка в доме нет, зато имеется болгарка? Она отлично выполнит правильную заточку сверла. Существует 2 метода работы с таким инструментом:

• поместите резак в тиски, надежно закрепите на одном месте. Наденьте на болгарку диск, предназначенный для металлической обработки. Пройдитесь диском по бору параллельно с каждой его стороны;
• закрепите в тисках саму болгарку. Главное, чтобы она плотно «сидела» на одном месте. Наденьте специальный диск, включите инструмент. Подносите буравчик под требуемым углом к вращающемуся диску. Крепко держите резак, чтобы он не улетел в сторону.

Не забывайте соблюдать угол заточки бурава. Имеет решающее значение, иначе резак нельзя будет применить там, где он необходим. Такая обработка сверла по металлу своими руками должна проводиться с исправно работающими тисками, которые способны удержать болгарку или бор на одном месте, пока вы точите сверло.

Обработка сверла по металлу своими руками

При помощи обычной наждачной бумаги можно правильно затачивать сверла. Делается это со строгим соблюдением углов заточки бурава.

Если вы просто возьмете наждачку в руки и будете водить ею по буравчику взад-вперед, то углы заточки, может, и будут соблюдены, но сам процесс растянется на несколько часов (тогда как автозаточка занимает минут 10-20).

Чтобы быстро и просто заточить сверло по металлу с помощью наждачки, прикрепите последнюю к движущемуся элементу. Ручная заточка растянется на несколько часов

https://www.youtube.com/watch?v=4JgOd4XP1lI

Чтобы заточить бурав по бетону или другому материалу наждачкой, бумагу надо прикрепить к любому вращающемуся элементу, который делает не менее 1000 оборотов в минуту.

Можно использовать любой инструмент с вращающейся частью. К движущемуся элементу можно прикрепить наждачку или свело, в зависимости от пожелания и возможностей владельца. Так можно просто заточить сверло в домашних условиях, не покупая дорогого оборудования.

Для правильной заточки сверла по металлу иногда применяют заточный камень. Им же обрабатывают ножи, отвертки. Стоит такой около 100 рублей. Здесь без угла заточки сверла по металлу не обойтись, смотрите таблицу.

Как заточить победитовое сверло?

Победитовое изделие отличается от остальных особой прочностью. Победит – это сплав карбида, вольфрама и кобальта. Способен разрушать камни, бетон, кирпичную кладку.

Если изделие начало «визжать» в процессе эксплуатации, его нужно срочно наточить. Как заточить победитовое сверло в домашних условиях? Только с применением болгарки. На нее необходимо надеть алмазный диск.

Только такой способен правильно заострить победитовое сверло. Держать инструмент нужно под углом в 170 градусов.

https://www.youtube.com/watch?v=Zy0727Rn7Vs

В данном случае диск должен вращаться медленно – примерно 700-800 оборотов в минуту. Только тогда победит вновь станет острым.

В заключение

Самое главное в деле правильной заточки сверла – собственная безопасность. Буравчики продаются в магазинах, а вот здоровье, к сожалению, нет. Обязательно надевайте специальные защитные очки, перчатки, робы перед тем, как заточить бор по металлу болгаркой, камнем или наждачкой.

Источник: http://ooo-asteko.ru/kak-zatochit-sverlo-po-metallu-bolgarkoy/

Как Наточить Сверло Болгаркой

Как заточить сверло по металлу не какие углы заточки бывают?

Для сотворения отверстий в металлах употребляются спиралевидные сверла. Каким бы крепким не был материал наконечника – индифферентно когда нибудь инструмент растеряет остроту режущей кромки. Признаки затупления:

• при трении о заготовку раздается резкий скрип;
• стружка выходит маленькой крошкой, а не спиралью;
• в свое время сверления происходит сильный нагрев.

При наличии хоть какого из этих признаков необходимо наточить сверло. Причем не надо дожидаться окончательного стачивания острых кромок. При работе с тупым кончиком, он раскаляется настолько, что закаленный металл «отпускается», и стремительно деградирует.

Лучше вы будете при каждой заточке уменьшать длину инструмента на 0,5-1 мм, но приспособление будет всегда острым и прослужит дольше.

Следующая крайность – выбрасывать тупой инструмент и покупать новый. Вы же не выбрасываете затупленные ножи или топор? Вот и сверла надо точить. В отличие от режущих инструментов – этот процесс регламентирован определенными нормами.

Как правильно заточить сверло, какие углы заточки существуют

Главный угол при вершине, определяющий возможность обрабатывать разные металлы – развертка кромок наконечника.

Его величина изменяется для разных материалов.

• Жесткая сталь – 140°;
• Нержавеющая сталь – 135°-140°;
• Глубокое сверление – 130°;
• Чугун – двойной угол. Основной – 118°, вспомогательный – 90°;
• Алюминий, латунь, бронза – 118°;
• Медь и сплавы на ее основе – 100°.

Чтобы понять, как правильно точить разные углы – необходимо понять, сколько их у сверла, и где они расположены. Для примера рассмотрим компоненты рабочей части, и величины углов наконечника для обработки нержавеющей стали:

Как видите, инструмент состоит из большого числа компонентов, каждый из которых выполняет свою работу. Однако не все кромки придется затачивать вручную. Да и контролировать процесс можно по универсальному шаблону.

https://www.youtube.com/watch?v=wY2X2IkNmf8

Сверла по металлу выглядят одинаково, за исключением специальных моделей, которые в быту не применяются.

Видео:Приспособление для заточки мелких сверл 0,5 – 3 мм, от токаря профессионала. Опыт Куликова.Скачать

Хвостовик и шейка в обслуживании не нуждаются. Из рабочей части затачивается лишь режущая часть. Ленточка, предназначенная для формирования и отвода стружки, изготавливается на заводе. Обработать ее в домашних или даже промышленных условиях практически невозможно.

Режущая кромка состоит из задней и передней поверхностей, которые соединяются под острым углом. Именно эта кромка соскабливает стружку с заготовки, углубляясь в поверхность и формируя отверстие.

Если кромка не острая, имеет выщерблины и неровности – сверление сильно затрудняется, и происходит банальное холостое трение металла о металл.

Чем наточить сверло по металлу

В отличие от ножа или топора, простым оселком не обойтись. Для заточки потребуется абразивный круг, вращающийся со скоростью до 1500 оборотов в минуту. Самое удобное приспособление – точильный станок.

Диск должен быть мелкозернистым Величина фракции по стандартной маркировке 8H-16H. Материал наждачного круга – карбид кремния. Такие абразивы имеют характерный зеленоватый оттенок. Маркировка материала – 64С.

Ка заточить сверло болгаркой

В этом видео я сделал приспособление которое позволяет наточитьсверло по заранее выставленному углу

Приспособление для заточки сверла на болгарке

Кобальтовые сверла Как получить большую скидку на строительные материалы смотри тут

Опытные мастера точат руками, используя лишь подручник. Правильность углов проверяют шаблоном. Однако существует ряд приспособлений для облегчения работы и повышения точности обработки.

Выбор достаточно широк, можно подобрать станок на любой вкус и кошелек. Многие «кулибины» изготавливают приспособления самостоятельно.

Вам необходимо лишь выставить по таблице необходимый угол, закрепить сверло в стойке – и контролировать нагрев.

Поэтому надо подавать инструмент короткими движениями, по 2-3 секунды. При необходимости, после каждого подхода наконечник можно охлаждать водой с растворенной содой.

Если вы работаете со сверлами в промышленных масштабах – есть смысл купить полуавтоматическую машинку для заточки. Это может быть как отдельный специализированный станок

так и насадка на электроинструмент.

В обоих случаях ваше участие в работе минимально. Качество обработки в таких приспособах идеальное, но и стоимость достаточно большая.

Не стоит отчаиваться, мудрые китайцы придумали, как точить сверла недорого и эффективно. Насадка на обычный шуруповерт справляется с работой медленно, но качественно. И ценник более чем гуманный.

И все же вернемся к традиционному ручному способу

Именно так точат сверла по металлу практически все домашние слесаря.

Перед началом работ надо определиться, каким видом заточки надо обработать рабочую часть сверла. Режущие грани точат следующими способами:

1. одноплоскостной;
2. двухплоскостной;
3. конический;
4. цилиндрический;
5. винтовой.

Сначала затачивается задняя поверхность кромки. Толщина снятого материала должна быть такой, чтобы не осталось ни одного дефекта на кромке. Если на сверле присутствуют выщерблины 1-2 мм – придется укорачивать насадку на эту длину.

В ходе процесса периодически осматриваем рабочую кромку. Грани должны быть симметричными, перемычка ровной, и находиться точно посередине между рабочими кромками.

Сверла диаметром до 3 мм затачивают одноплоскостным способом. После придания правильной формы задней поверхности, сверло с помощью подручника или другого приспособления прижимается к наждаку под углом 25°-30°.

В процессе заточки сверло нельзя поворачивать и менять угол. Это необходимо для придания кромке идеально плоской формы. К тому же, при повороте может выкрошиться часть металла рабочей кромки.

Инструмент такого малого диаметра затачивается с одного подхода, поэтому перегрева бояться не следует. Охлаждать сверло в содовом растворе можно при смене плоскости заточки.
Осматриваем рабочий кончик – грани должны быть одинаковыми, иметь равный угол наклона.

https://www.youtube.com/watch?v=ci5ybAfqB8g

Проверяем по шаблону правильность угла. Если не получилось с первого раза – дорабатывать кромку нельзя. Необходимо произвести заточку заново.

Инструмент диаметром более 4 мм затачивают коническим способом. Техника требует определенных навыков, поэтому перед обработкой ценных сверл следует потренироваться на тех, которые не жалко испортить.

СОВЕТ! Старайтесь не выбрасывать сломанные сверла. Во-первых, на них можно отрабатывать навыки заточки, во-вторых, хвостовик сломанного инструмента может быть использован в качестве выколотки или шплинта.

Конический способ принципиально отличается от одноплоскостного. Сверло держится двумя руками (размеры крупных экземпляров это позволяют). После касания абразива режущей кромкой, сверло поворачивается по задней стороне, чтобы придать ей коническую форму.

После каждого подхода рабочая часть сверяется с шаблонами по всем трем углам.

Можно точить крупные сверла и плоскостным способом. Однако при этом способе сверло будет плохо отводить стружку из отверстия и сильно перегреваться.

Как хранить новые и заточенные сверла

При хранении и переноске сверла не должны тереться друг о друга. Когда вы достаете инструмент из общей коробки, острые рабочие кромки тупятся об соседей. Оптимальный вариант – индивидуальные отверстия или втулки для вертикального хранения. А если подписать размеры – поиски сверла нужного диаметра не займут много времени.

Разумеется, влажность в помещении не должна приводить к коррозии.
Подробный рассказ как правильно заточить сверло смотрите в этом видео.

Источник: https://vdiweb.ru/kak-natochit-sverlo-bolgarkoj/

Заточка сверла по металу

Наверняка Вы пытались заточить сверло своими руками. Не получилось. Ну чтож, рассмотрим эту проблему. Вначале немного теории и терминологии. Затем познакомимся с инструментами и технологией. В том числе с бюджетным комплектом для заточки сверла. Начнем.

1. Какие сверла бывают

Геоометрия этого инструмента весьма разнообразная. Мы рассмотрим только формы, типичные с точки зрения заточки.

• Цилиндрическое спиральное.

Самое распространенное сверло. Обычно имеет 2 стружкоотводящие канавки, но бывает и больше.

• Ступенчатое.

Удобно использовать, когда отверстия сверлятся в листовом металле и разных диаметров.

• Коронка по металлу.

Применяют для сверления отверстий большого диаметра в листовом металле.

2. Материал сверла

Рассмотрим материалы в порядке возрастания износостойкости и цены:

• Обычное сверло из режущей стали без дополнительной обработки. Самое дешевое. Цвет обычной стали.• Обработанное перегретым паром. Имеет черный цвет.• Обработанное отпуском имеет слабый золотистый оттенок.• С нанесением нитрида титана имеют яркий золотистый цвет.

• Легированные кобальтом характерны присутствием золотисто-красного оттенка.

3. Элементы сверла для заточки

Для лучшего понимания, элементы для заточки будем рассматривать на примере двуканавочного цилиндрического спирального сверла.

• Режущие кромки вырезают металл из зоны отверстия.• Задние поверхности. Именно они обрабатываются при заточке сверла, для придания режущей кромке остроты и нужной геометрической формы.• Перемычка станет первым индикатором правильности заточки сверла.

Видео:Как НЕ правильно заточить сверло. Но сверлить будет хорошо!Скачать

Именно на этих элементах следует сконцентрировать внимание при заточке сверла.

4. Приспособление для заточки сверла в условиях мастерской

Здесь мы рассмотрим приспособление для заточки сверла инструментами, которые часто используются в домашних условиях.

4.1. Шлифовальная машинка (болгарка)

Для получения приемлемого качества заточки, необходтмо закрепить электроинструмент.
При наличии помощника все решается совсем просто. Пусть помощник положит электромашину на твердую, ровную горизонтальную поверхность диском вниз, а щитком вверх. Например, на стол. Болгарка должна опираться на щиток диска. И, взявшись за корпус, в местах, указанных на фото, надежно зафиксирует ее.

https://www.youtube.com/watch?v=J05zFL5XI4E

Если у вас нет помощника и подходящих держателей, можно воспользоваться банальными слесарными или столярными тисками. Зафиксируйте болгарку так, чтобы губки тисков не закрывали отверстия для вентиляции. Абразивный диск можно сориентировать как вертикально, так и горизонтально.

Диск можно использовать обычный (режущий), но лучше поставить специальный – заточный. Он значительно толще режущего.

4.2. Ручная дрель

Для крепления дрели справедливо все, что Вы прочитали о креплении болгарки в предыдущем пункте.

ВАЖНО! Для заточки подходит только дрель с кулачковым патроном.

Не все знают, но в продаже имеются держатели для дисков от болгарки, которые позволяют использовать «болгарочные» режущие и заточные диски с дрелью. Так удается высокоскоростной дрелью подменить функции болгарки.

Также можно использовать шлифовальный диск с наклеенной на него наждачной бумагой. Чем тверже основа, на которую наклеена бумага, тем лучше. Сейчас можно встретить наждачную бумагу, которая не клеится на диск, а садится «на липучку». Такая тоже годится. При этом качество заточки будет хуже.

Вместо сверла в кулачковый патрон дрели устанавливается держатель «болгарочного» диска или шлифовальный диск.

4.3. Обдирочно-заточный станок (точило, наждак)

Не у каждого дома найдется подобный агрегат. Но мы, все-таки, вкратце рассмотрим. Так как понять технологию правильной заточки сверла и то, как правильно приспособить домашний инструмент к заточке, легче всего на нем.

Абразивный круг из электрокорунда предназначен для обработки стали, в том числе и заточки сверла.

Горизонтально, на уровне оси вращения абразивного круга находится подручник – стальная планка. Служит опорой для пальцев руки и инструмента при заточке.

5.1. Подготовка к заточке

Нанесите маркером на поверхность подручника линию под углом 60 градусов относительно рабочей поверхности абразивного круга (торец круга, который смотрит на Вас).

Это помогает правильно сориентировать сверло при заточке. Угол, показанный на рисунке, в большинстве случаев приблизительно равен 120 градусов. А вообще-то, чем тверже металл для сверления, тем большим должен быть этот угол.

ВАЖНО! Не работайте при заточке в перчатках. Глаза обязательно защищайте очками или прозрачным щитком. Остерегайтесь срыва руки и сильного касания к абразивному кругу.

Руки, пальцы напрягать не следует.

5.3. Движение сверла при заточке

После установки сверла в исходное положение, медленно подаем его вперед до касания с кругом. Сразу после касания, двигаемся, одновременно в трех направлениях: наконечник вверх, хвостовик вниз, сверло вперед вдоль оси.

5.4

Повторяем пункты 5.2 и 5.3 еще 2 раза.

5.5

Поворачиваем сверло вокруг продольной оси на 180 градусов и выполняем пункты 5.2, 5.3, 5.4 для второй задней поверхности.

5.6. Что мы должны получить

Поставьте сверло вертикально, наконечником вверх. В этом положении вся задняя поверхность должна быть ниже режущей кромки. Причем, чем дальше от режущей кромки по задней поверхности, тем ниже. В технологиях заточки это так и называется – занижение.

Стачивая заднюю поверхность, мы ее занижаем. В результате поверхности металла, который режет сверло, касаются только режущие кромки и перемычка. Отсутствие занижения – самая распространенная ошибка начинающих заточников.

6. Технология заточки сверла по металлу с помощью болгарки или ручной дрели

Если Вы разобрались с заточкой сверла на заточном станке, то пришло время узнать, что на шлифмашине (болгарке) это делается аналогично. В качестве подручника, мы просто используем край защитного щитка абразивного диска. Поворот щитка регулируется.

Перед заточкой поверните его так, чтобы было удобно опираться пальцем под затачиваемым сверлом. Старайтесь выполнить те же движения, сто и на заточном станке. Дело в том, что научиться правильно затачивать сверла не заточном станке можно довольно просто и быстро.

Именно поэтому рекомендуется фиксировать болгарку — Вы быстрее получите пристойный результат.

https://www.youtube.com/watch?v=Hjw7KdwggCU

С ручной дрелью сложнее. У нее нечего использовать вместо подручника. Но вы можете приспособить для этого подручные предметы. Здесь понадобится две устойчивых ровных поверхности.

На одной зафиксирована дрель, другая используется как подручник. Поверхности располагают на одном уровне так, чтобы между ними мог быть помещен вертикально диск, установленный в патрон дрели.

Например, это могут быть столы, верстаки, ящики.

В любом случае качество заточки на дрели будет хуже, чем на других рассмотренных инструментах.

7. Контроль качества заточки

Во время заточки, Вам придется постоянно контролировать параметры элементов сверла. В большинстве случаев, это следует делать после обработки всех задних поверхностей.

7.1. Визуальный контроль перемычки

Перемычка должна быть расположена по центру торца наконечника сверла. Кроме этого. Ее кромка должна проходить между самыми глубокими точками стружковыводящих канавок. Иными словами, она должна быть как можно короче.

7.2. Длина режущих кромок

Это расстояние от перемычки до края сверла по линии режущей кромки. Измерить можно штангенциркулем или линейкой. Очевидно, что все режущие кромки должны быть одинаковы. Если это не так, то следует подточить ту заднюю поверхность, которая короче.

7.3. Контроль занижения

Что такое занижение, мы рассмотрели в пункте 5.6. Быстро проверить его наличие можно, поставив сверло вертикально, наконечником вниз, уперев перемычку в любую плоскую поверхность.

Посмотрите на заднюю поверхность, расположившись сбоку сверла.

Если Вы визуально не видите занижения (кромка задней поверхности, повернутая к Вам, плавно не поднимается вверх), поверхность придется переточить.

8. Заточка ступенчатого сверла

Если Вы одолели заточку спирального сверла, то это вам покажется песочницей. На фото в пункте 1 изображено ступенчатое сверло с прямой канавкой для вывода стружки.

Легонько пройдитесь диском или заточным кругом по режущим кромкам ступенек со стороны канавки. Старайтесь не нарушить угол между канавкой и задней поверхностью ступеньки.
Сложнее обстоят дела, если канавка спиральная.

Видео:Заточка сверла простой болгаркой. Главное сильно не перегревать, постепенно.Скачать

Заточка выполняется также, но навыка и аккуратности понадобится больше.

9. Заточка коронки

Присмотритесь к зубу металлорежущей коронки. В легко найдете все те же режущие кромки и задние поверхности. Не будет только перемычки и канавки для вывода стружки. Теперь Вы достаточно грамотны, чтобы снять минимальный слой металла с задней поверхности и получить острую режущую кромку. У коронки может быть центральное спиральное сверло. Как его заточить, Вы уже знаете.

10.1. Попытка зафиксировать не инструмент, а сверло при заточке дрелью или болгаркой

Тяжелый инструмент , c быстро вращающимся тяжелым ротором, никогда не станет стабильным даже в руках силача.

10.2. Излишний нажим при заточке

Лучше повторить цикл операций 10 раз с легким нажимом, контролируя результат после каждого цикла, чем за те же 10 раз превратить треть сверла в металлическую пыль.

Источник: http://www.m-deer.ru/samodelkin/zatochka-sverla-po-metalu.html

Видео

Как заточить сверло!!! Самый быстрый способ!Скачать

Как ПРАВИЛЬНО ЗАТОЧИТЬ СВЕРЛО (не имея специальных навыков)Скачать

Как заточить сверло.Скачать

Как наточить сверло за 10 секунд?! Справится даже ребенок!!!Скачать

Как заточить сверло за 1 минуту. Лучший способ!Скачать

Как ПРАВИЛЬНО ЗАТОЧИТЬ СВЕРЛО. Самое простое приспособление за 10 минут без сваркиСкачать

Точи свёрла как профессионал с помощью простого приспособления!Скачать

Точим сверлоСкачать

Как заточить сверло. Быстро и правильно.Скачать

Вы еще этого не видели! Как ЗАТОЧИТЬ СВЕРЛО за 20 секунд БЕЗ ОПЫТА!Скачать

Приспособление для заточки сверла на болгаркеСкачать

Заточка сверла болгаркойСкачать

Как заточить сверло по металлу, два способа, оснастка для заточки сверла.Скачать

Как заточить сверло для высверливания контактной сварки.Скачать
