Ремонт дрели, шуруповерта Как заменить сверлильный патрон

Даже у самого надежного фирменного электроинструмента, такого как электродрель, перфоратор или шуруповерт, не говоря об инструменте китайского производства, со временем, в зависимости от интенсивности эксплуатации, изнашивается и начинает плохо держать сверла, биты, или заклинивать зажимной патрон.

Такая участь постигла и патрон моей электродрели, служащей верно уже более 12 лет. Проявляться неисправность начала с заклинивания, выражающегося в трудности вращения отжимного кольца.

Вдобавок вовнутрь патрона при ремонте квартиры попала вода, и в направляющих пазах кулачков патрона появился налет ржавчины. Рабочие поверхности кулачков тоже износились. Хотя сверлильный патрон еще был рабочим, но менять сверла было крайне неудобно.

Решил заменить его новым, и тут возник вопрос, а как снять патрон с вала дрели?

Способы крепления сверлильного патрона

Для того чтобы ответить на вопрос как снять сверлильный патрон нужно разобраться в существующих способах крепления патронов на валах дрелей и шуруповертов.

Применяются два способа закрепления зажимного патрона на электроинструменте. Первый способ предложил еще в 1864 году Стивен Морзе с помощью конуса. Морзе кстати является и изобретателем спирального сверла.

Суть способа заключается в сопряжении двух поверхностей в виде вала и детали с отверстием, имеющих одинаковую конусность с углом в диапазоне от 1°25’43″ до 1°30’26″. В честь изобретателя этот способ крепления назвали конус Морзе, который изображен на фотографии ниже.

Конус на фотографии имеет больший угол для наглядности.

Способ крепления на конусе Морзе широко распространен, так как является простым и достаточно надежным при нагрузках вдоль оси, как в дрелях и шуруповертах.

Для крепления сверлильного патрона достаточно с небольшим усилием надеть его тыльной стороной на вал с конусом Морзе. Снимается патрон тоже просто, достаточно нанести удар по его корпусу вдоль оси в направлении места установки сверла молотком.

Возможность быстро устанавливать и снимать инструмент в процессе работы является главным преимуществом крепления с помощью конуса Морзе.

Второй, более распространенный в настоящее время для крепления сверлильного патрона на валах электроинструмента, это резьбовой.

На конце вала, выходящего из дрели или шуруповерта, нарезана метрическая или дюймовая резьба и сверлильный патрон, как гайка до упора во фланец, накручивается на этот вал. Так как резьба правая, а при выполнении работ в основном патрон вращается по часовой стрелке, то он постоянно затягивается и тем самым обеспечивается надежное его крепление на инструменте.

Каким способом закреплен
сверлильный патрон на инструменте

Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку, то способ крепления будет определен даже при беглом взгляде на патрон.

Маркировка сверлильных патронов
крепящихся с помощью конуса Морзе

В соответствии с ГОСТ 9953-82 «Конусы инструментов укороченные. Основные размеры.» предусмотрено девять типоразмеров конусов Морзе для крепления сверлильных патронов: В7, В10, В12, В16, В18, В22, В24, В32 и В45. Чем число после буквы В больше, тем больше размер конуса.

Теперь и Вы с легкостью определите способ установки сверлильного патрона, изображенного на фотографии по нанесенной на нем маркировке. Очевидно, что данный патрон крепится с помощью конуса Морзе типоразмера В10. Для снятия с вала электроинструмента этого патрона понадобится сбить его молотком.

В маркировке перед В10 нанесены еще цифры 1-6. Они обозначают диапазон диаметров хвостовиков свёрл, которые позволяет зажимать патрон.

Маркировка сверлильных патронов
крепящихся с помощью резьбы

Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба. Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.

https://www.youtube.com/watch?v=VgT63hRdeKw

Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25. Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне.

Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно.

В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.

В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.

Маркируются сверлильные патроны с дюймовой резьбой по такому же принципу, как и патроны с метрической резьбой. Например, 2-13 мм 1/2 –20 UNF, как на фотографии. Числа 2-13 обозначают диапазон зажимаемых диаметров хвостовиков сверл, 1/2 — диаметр резьбы в дюймах (для справки, один английский дюйм равен 2,54 см), 20 указывает на количество ниток резьбы на один дюйм (шаг резьбы).

Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.

В бытовых дрелях и шуруповертах обычно устанавливают один из видов по способу зажатия рабочего инструмента патронов, это с помощью ключа и быстрозажимные. Ключевые кулачковые патроны появились давно и хорошо знакомы любому домашнему мастеру. Быстрозажимные патроны стали применять совсем недавно, и они быстро завоевали большую популярность.

На фотографии слева Вы видите быстрозажимной патрон, а справа – ключевой с ключом. Существует мнение, что ключевой патрон лучше зажимает сверла, но из многолетнего опыта эксплуатации как ключевого патрона, так и быстрозажимного осмелюсь утверждать, что разницы никакой нет.

Оба вида патронов зажимают с одинаковым успехом. Только удобство и скорость смены сверл в дрели с быстрозажимным патроном неоспоримы.

Видео:Как легко снять патрон дрели или шуруповёртаСкачать

Не нужен ключ, который вечно теряется при работе, если его не закрепить на дрели или не привязать к ней на веревке, для зажатия сверла нужно задействовать две руки.

Способ зажима патрона не связан со способом его крепления на валу дрели, поэтому если будете менять патрон с ключевым способом зажима, то советую установить вместо него патрон с быстрозажимным способом фиксации сверл.

Как открутить с дрели патрон
закрепленный с помощью резьбового соединения

Как правило, патроны, закрепленные с помощью резьбы на валу инструмента, дополнительно фиксируются еще и винтом с левой резьбой. Поэтому съем сверлильного патрона надо начинать с отвинчивания этого винта. Для того чтобы до винта добраться необходимо кулачки патрона на сколько это возможно утопить внутрь, как показано на фотографии.

На донышке патрона по центру должна показаться головка винта со шлицом под крестовую отвертку или звездочку. Чтобы винт при сверлении не откручивался, он установлен с левой резьбой. Поэтому откручивать винт надо, вращая отвертку по часовой стрелке. Винта может и не быть. В таком случае сразу приступают ко второму шагу – отвинчивания патрона.

Как открутить патрон с вала дрели или шуруповерта

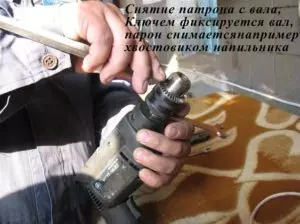

Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.

Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом №19. В купленном на замену патроне таких выборок небыло.

После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.

https://www.youtube.com/watch?v=Gt89YbO32ko

Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.

Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком.

Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить.

Вместо рожкового ключа можно воспользоваться трубным ключом, захватив патрон за внешнюю часть корпуса.

Как навинтить патрон на вал дрели или шуруповерта

Найти новый винт с левой резьбой не получилось, потому что их применяют только в исключительных случаях. Попробовал закрутить вин на место в вал дрели, закрутился без проблем и держался, к моему удивлению, крепко.

Для боле удобной затяжки и в дальнейшем откручивания решил прорезать с помощью ножовки по металлу в головке винта шлиц под плоскую отвертку. Для того, чтобы не испортить уже подпорченную резьбу, перед зажимом винта в тиски, обернул резьбу кусочком кожи.

Заблаговременно был куплен такого же типа сверлильный быстрозажимной патрон. Установить его на дрель не представляло никаких трудностей. Навинчивается по часовой стрелке, как обыкновенная гайка на болт. Достаточно слегка патрон наживить на резьбу вала и придерживая слегка патрон за корпус включить дрель. Когда патрон накрутится до упора, отпустить его и выключить дрель.

Далее нужно разжать кулачки патрона и завинтить фиксирующий винт. Теперь дрель отремонтирована и опять готова к работе. Пробное сверление показало, что дрель стала работать как новая, патрон держится крепко, сверло легко и надежно зажимается.

Источник: https://YDoma.info/remont-svoimi-rukami/remont-elektropriborov/remont-dreli-zamena-patrona.html

Как снять патрон с дрели, как его откручивать или разбирать

instrument.guru > Электроинструмент > Как снять патрон с дрели, как его откручивать или разбирать

Трудно представить себе дом, где нет электродрели. Это любимый инструмент почти каждого мужчины.

Обычно пользователь не беспокоится о дрели, работает себе инструмент, и пусть работает. Но вот появилось сильное биение сверла или заклинило механизм его зажима, на горизонте замаячил ремонт.

Возникла необходимость снять или даже разобрать патрон. Вот тут некоторым малоопытным мастерам и потребуются советы, как выполнить необходимую работу, не испортив дрель окончательно и бесповоротно.

Для начала стоит ознакомиться со сведениями о типах патронов и способах их креплений на дрели.

• Конструктивные особенности
• Крепление патрона на шпинделе электродрели
• Технология снятия патрона с электродрели
• Демонтаж при конусном сопряжении
• Демонтаж при наличии резьбового сопряжения
• Заключение

Конструктивные особенности

Основные типы патронов для бытовых дрелей следующие:

• быстрозажимные или БЗП, удобны в эксплуатации, позволяя легко и быстро поменять инструмент, но прочность и долговечность не слишком высоки;тем не менее дрели с быстрозажимными патронами (с одной или двумя муфтами) заслуженно пользуются популярностью;
• зубчато-венцовые, требующие применения специального ключа.

Существуют также и другие разновидности, например, SDS+ и SDS-max от фирмы Bosch. Но подробно останавливаться на этом вопросе не стоит, поскольку тип патрона по способу зажима сверла не влияет на способ крепления патрона на шпинделе дрели.

Крепление патрона на шпинделе электродрели

Собственно, существует два способа крепления:

Видео:Как снять патрон с дрели или шуруповерта / Как открутить сверлильный патрон?Скачать

• конусное сопряжение;
• резьбовое соединение.

Узнать тип крепления можно по маркировке:

• надписи В10, В12, В18 и т. п. характеризуют параметры конуса Морзе, особой формы сопрягаемых поверхностей (всего предусмотрено 9 типоразмеров от В7 до В45); перед этим обозначением маркируют диапазон диаметров хвостовиков свёрл, например, 1−6 В10;
• обозначения типа 1−15 М13×1,3; характеризующего параметры метрической резьбы (диаметр хвостовиков свёрл, диаметр резьбы и её шаг);
• аббревиатуры UNF (полная маркировка аналогична по структуре маркировке метрической резьбы, например, 2−13 мм ½ — UNF, где ½ обозначает диаметр резьбы в дюймах, а число 20 характеризует количество ниток резьбы на длине один дюйм), что обозначает крепление с помощью дюймовой резьбы; этот вид соединения характерен для импортных инструментов.

Технология снятия патрона с электродрели

Для выполнения данной операции могут потребоваться следующие инструменты:

Предварительно из патрона удаляется инструмент. Ключевой патрон можно расфиксировать и без ключа, вставив в отверстие хвостовик сверла.

Демонтаж при конусном сопряжении

Данный вариант сопряжения не должен вызывать трудности разборки.

https://www.youtube.com/watch?v=6j2KygN8vfY

При наличии фиксирующего винта следует его вывернуть.

Рекомендуется сориентировать инструмент сверлом вниз и снять патрон лёгкими постукиваниями молотка (для предохранения механизмов от повреждения более оптимальным вариантом является нанесение ударов резиновой или деревянной киянкой по корпусу патрона через прокладку — рожковый ключ).

Если есть приспособление для съёма подшипников, лучше использовать его.

Демонтаж при наличии резьбового сопряжения

В этом случае порядок разборки такой:

1. Кулачки утапливаются максимально вниз, поскольку на донышке их гнезда находится головка внутреннего винта, до которой необходимо добраться отвёрткой. Впрочем, наличие винта не является обязательным.
2. Отвёрткой выкручивается винт из шпинделя, фиксирующий винт имеет левую резьбу, то есть, откручивается вращением отвёртки по часовой стрелке. При наличии трудностей в провороте винта можно слегка постучать по нему молотком через отвёртку.
3. Патрон с вала откручивается как обычная гайка с правой резьбой, то есть, путём вращения против часовой стрелки. Если процесс затруднён, то рекомендуется использование двух ключей. Рожковым ключом фиксируется шпиндель, газовым ключом откручивается патрон. Можно вставить в кулачки шестигранник потолще и открутить патрон с его помощью.

Если всё же операцию выполнить не удаётся, придётся разбирать корпус электродрели для обеспечения доступа к шпинделю.

И ещё один совет: если в процессе разборки винт оказывается повреждённым, то можно приобрести адаптер для перфоратора, в его комплекте будет находиться подходящий винт.

Заключение

Особенности работы по съёму патрона дрелей разных фирм (в частности, интерскол) можно изучать при просмотре видео.

Приведенные рекомендации действительны также для перфораторов и шуруповёртов.

И ещё несколько советов:

1. Перед любой работой по ремонту дрели необходимо отключить питающий кабель от сети.
2. Если случай достаточно сложен или есть сомнения в своей квалификации ремонтника бытовой техники, лучше обратиться за помощью к профессионалам. Иначе есть риск завершить ремонт покупкой новой дрели.

Источник: https://instrument.guru/elektro/kak-snyat-patron-s-dreli-kak-ego-otkruchivat-ili-razbirat.html

Как снять патрон с советской дрели

instrument.guru > Электроинструмент > Как снять патрон с дрели, как его откручивать или разбирать

Трудно представить себе дом, где нет электродрели. Это любимый инструмент почти каждого мужчины.

Обычно пользователь не беспокоится о дрели, работает себе инструмент, и пусть работает. Но вот появилось сильное биение сверла или заклинило механизм его зажима, на горизонте замаячил ремонт.

Возникла необходимость снять или даже разобрать патрон. Вот тут некоторым малоопытным мастерам и потребуются советы, как выполнить необходимую работу, не испортив дрель окончательно и бесповоротно.

Для начала стоит ознакомиться со сведениями о типах патронов и способах их креплений на дрели.

• Конструктивные особенности
• Крепление патрона на шпинделе электродрели
• Технология снятия патрона с электродрели
• Демонтаж при конусном сопряжении
• Демонтаж при наличии резьбового сопряжения
• Заключение

Как снять патрон с дрели

Для большей функциональности дрели и шуруповерты сейчас снабжаются зажимным патроном. Это устройство позволит зажать любой инструмент, имеющий цилиндрический или гранёный хвостовик, неважно сверло это или бита для шуруповерта. Наиболее часто используются трехкулачковые самоцентрирующие патроны.

Но как и любое механическое устройство кулачковый патрон может выйти из строя, кроме того иногда возникает ситуация когда патрон нужно заменить для установки другой оснастки. Часто эта ситуация возникает при использовании в качестве дрели перфоратора или при работе с миниатюрными свёрлами, хвостовики которых невозможно зажать обычным патроном.

https://www.youtube.com/watch?v=Iik_p9jiVOo

В нашей статье мы опишем, как закреплён патрон на рабочем вале инструмента, и каким образом его правильно демонтировать.

Виды крепления патронов

Видео:Как снять патрон с дрели если не откручивается болтСкачать

Существует три основных вида фиксации патрона на валу:

1. Конус Морзе, маркируется литерой «В» с цифрой, указывающей на его размер. В последнее время встречается только на машиностроительном производстве, но, тем не менее, достаточно надёжный способ фиксации.

2. Резьбовое крепление. Маркируется обозначением резьбы в дюймах или метрических единицах с указанием размерности. Резьба направлена в обратную сторону от направления вращения, это позволяет избежать разбалтыванию и скручиванию при работе.

Маркировка на патроне. Литера Z на верхнем кольце и размерность, в дюймах, на центральном.

Наиболее часто в бытовых инструментах встречается именно резьбовая сборка на дополнительном винтовом креплении, это связано с достаточной надёжностью и простотой устройства этих устройств. К тому же такой патрон гораздо легче снять в бытовых условиях.

Нужно отдельно отметить и быстросъёмные зажимные устройства, получившие широкое распространение в последнее время. Обычно этот тип устройств устанавливается на универсальные ударные дрели и перфораторы. Для быстрой смены оснастки. В этом случае патрон объединён с устройством фиксации на валу шлицевого типа.

Снятие патрона с дрели

В первую очередь обратимся к быстросъёмному патрону. Для того чтобы снять это устройство достаточно просто зажать верхнее кольцо зажимного устройства и провернуть нижнее кольцо до щелчка. Обычно границы поворота показаны на самом патроне.

Как видно на фото, на дрели установлено зажимное устройство шплинтового типа для фиксации бура. Ниже лежит подготовленный к замене трехкулачковый патрон.

Зафиксировав верхнее кольцо с маркировкой, с силой проворачиваем нижнее кольцо с линией до обозначения снятого устройства. После чего устройство легко снимается по направлению оси вала. На кулачковом патроне изначально выставлено разомкнутое положение. Если нет, то достаточно провернуть нижнюю часть по отношению к верхнему кольцу до щелчка.

Одеваем патрон на вал, зажимаем верхнее кольцо и прокручиваем нижнюю часть до щелчка, патрон зафиксирован на валу и готов к работе.

На фото отчётливо видна граница быстросъёмного устройства и самого патрона. Для того чтобы снять сам патрон, нам потребуется отвёртка или ключ-шестигранник.

Тут видно кулачки патрона, опущенные до крайнего положения. И на самом дне гнезда виден осевой винт под шлицевую отвёртку. Этот винт и нужно будет выкрутить для того чтобы снять зажимной патрон зафиксированный на валу.
Вот, например патрон, жёстко зафиксированный на валу

В этом случае для его съёма потребуется крестовая отвёртка.
Нужно отметить, что нередко встречаются и винты под ключ-шестигранник.

Снятие патрона на резьбе, с обратным винтом

Для того чтобы снять патрон с оси нам необходимо в первую очередь выкрутить центральный винт. Для того чтобы получить к нему доступ нужно раздвинуть кулачки до упора. После чего вставить внутрь гайковёрт или отвёртку резким движением «сдернуть» его. Резьба винта левого направления. Сам винт залит герметиком, и его очень сложно провернуть.

Кроме того нужно отметить что в работе стоит использовать качественный инструмент. При работе китайской отвёрткой у меня просто сорвало шлиц. При этом сам винт остался в нетронутом положении. Помог только удар по винту, после чего головка стронулась с места и процесс пошёл. После выкручивания винта нужно снять сам корпус патрона.

Затем нужно скрутить сам патрон с резьбы. В этом случае резьба правая, обратная винту. Очень сложно сорвать резьбу, так как при работе она «прикипает». Требуется значительное приложение усилий, но процесс можно ускорить.

В этом случае можно использовать ключ-шестигранник, зажатый в патроне. Это позволит удлинить рычаг, а при наличии «реверса» использовать сам инструмент. Для использования инструмента нужно либо зажать шестигранник в тисках, и включить его, либо ударить им по столу при вращении на небольших оборотах.

Источник: http://ooo-asteko.ru/kak-snyat-patron-s-sovetskoy-dreli/

Как снять патрон с дрели

Для большей функциональности дрели и шуруповерты сейчас снабжаются зажимным патроном. Это устройство позволит зажать любой инструмент, имеющий цилиндрический или гранёный хвостовик, неважно сверло это или бита для шуруповерта. Наиболее часто используются трехкулачковые самоцентрирующие патроны.

Но как и любое механическое устройство кулачковый патрон может выйти из строя, кроме того иногда возникает ситуация когда патрон нужно заменить для установки другой оснастки. Часто эта ситуация возникает при использовании в качестве дрели перфоратора или при работе с миниатюрными свёрлами, хвостовики которых невозможно зажать обычным патроном.

https://www.youtube.com/watch?v=Iik_p9jiVOo

В нашей статье мы опишем, как закреплён патрон на рабочем вале инструмента, и каким образом его правильно демонтировать.

Снятие патрона с конусом Морзе

В этом случае вам потребуется выколотка и молоток. В роли выколотки можно использовать П-образный съёмник, с клиновидными в плане лапами. Его необходимо установить так, чтобы ось конуса проходила между лапами, после чего аккуратно вбивать его между патроном и дрелью. Входя внутрь съёмник должен выдавить патрон с конуса.

https://www.youtube.com/watch?v=NNi8y_1N_jU

На фото трехкулачковые патроны разного типа и конусы Морзе нескольких размеров.

В качестве съёмника можно использовать рожковый ключ или любое другое приспособление позволяющее воздействовать на патрон в осевом направлении.

Стоит отметить, что все действия по демонтажу патронов, особенно с конусом Морзе стоит проводить крайне аккуратно. Так как излишняя торопливость может привести к повреждению корпуса дрели или травме.

Установка патрона

Установка производится в обратном порядке. В случае с резьбовой фиксацией сначала нужно накрутить корпус патрона на резьбу. Затем завинтить контрольный винт. Перед этим желательно капнуть на него немного герметика. Для дополнительной фиксации.

Видео:Как снять патрон с дрели - 2 серияСкачать

Установка зажимного патрона на конус Морзе, проста и незамысловата.

Нужно вставить конус в гнездо и резко ударить по нему. После насаживания проверить фиксацию. В дальнейшем при работе конус осядет ещё больше.

Источник: https://instrumentiks.ru/sovety/kak-snyat-patron-s-dreli

Патрон для дрели: как поменять, разобрать, открутить

22.05.2018

Электродрель является непременным инструментальным атрибутом как домашнего мастера, так и профессионала. Без этого инструмента сложно производить какие-то работы, связанные с производством чего-либо, а также монтажом, демонтажем и так далее.

Поломка дрели даже именитого бренда, в конце концов, когда-то да происходит. А одним из самых распространённых вариантов поломки этого электроинструмента является выход из строя патрона: как ключевого, так и самозажимного.

Причины замены патрона дрели

Рано или поздно любая деталь, узел или любой механизм приходят в негодность.

В современных дрелях, как, например, Макита, Интерскол, Бош и так далее крепление сверла и другого режущего инструмента, а также всевозможных насадок осуществляется устройством кулачкового типа.

Кулачковый механизм представляет собой 3 или 4 кулачка, посредством их и удерживается инструмент в патроне дрели.

Если устройство быстрозажимное, то механизм затягивается рукой, а если ключевое — специальным ключом.

Существуют также цанговые устройства, но они больше применимы на производстве для металлообработки. В них зажимается всевозможный инструмент, необходимый для работ.

Причины для замены:

• Биение во время вращения. Это говорит об износе кулачков или передних подшипников вала.
• Проворачивание на валу. Причиной является повреждение резьбы, если патрон резьбовой, или же износ инструментального конуса.

В обоих случаях необходима его замена.

Биение — явление вредное и небезопасное, его можно охарактеризовать следующим образом:

1. Плохо держится режущий инструмент в дрели, или какая-нибудь оснастка.
2. Клинят свёрла (в том случае, когда изношен конус).
3. Отверстия получаются неправильной формы.
4. Изнашиваются хвостовики свёрл.

Как снять патрон с электродрели

Патрон может крепиться к шпинделю следующим образом:

• Конусное крепление. Когда используется конус Морзе (конус инструментальный). В этом случае вал выполнен в виде конуса, хорошо отшлифован и для его насадки требуется минимальное усилие. Пример маркировки: В10, где В — условное обозначение конуса, а цифра 10 — диаметр хвостовика режущего инструмента. Такое крепление встречается чаще всего у шуруповёртов.
• Резьбовое крепление. Резьба же бывает метрическая и дюймовая. Если на корпусе патрона выбита маркировка М13, то здесь резьба метрическая, 13 мм. Если она дюймовая — UNF с указанием диаметра ½ дюйма.

Однако чтобы обезопасить пользователя на все 100%, производитель импортных дрелей ещё и фиксирует патрон винтом, который служит стопором и надёжно крепит его к валу.

https://www.youtube.com/watch?v=bKnoA1TalfE

Винт имеет левую резьбу и очень часто, когда дрель ремонтируют неопытные люди, шлиц на винте под отвёртку срывают по незнанию, полагая, что там стандартная правая резьба — поэтому откручивать нужно его по часовой стрелке.

Зная конструктивные особенности собственной дрели, снять патрон не представляется большой проблемой.

Для того чтобы сменить этот элементнеобходимо подготовить следующие инструменты:

• Трубный ключ № 2.
• Молоток средних размеров. Примерно 400−500 гр.
• Гаечные ключи.
• Штангенциркуль № 1, 2 или 3.
• Отвёртку с нужной формой и сечением лезвия.
• Напильник личной или бархатный.
• Наждачную бумагу.

В этом списке указан минимальный набор инструмента. Очень возможно, что во время работ понадобиться что-нибудь дополнительно.

Соединение резьбовое

Порядок действий при демонтаже:

• Откручиваем стопорный винт против часовой стрелки.
• Откручиваем патрон в том же направлении. Если на валу есть проточки — пользуемся гаечным ключом для фиксации.
• Если сверло заклинило, то следует точными и лёгкими ударами молотка постучать по кулачкам сверху вниз.
• Установка устройства осуществляется в обратном порядке.

Видео:Заклинил патрон дрели!!!| Самый безнадежный вариант | Как открутить патронСкачать

Зафиксировав ту часть оснастки, на которой кулачки трубным (газовым) ключом № 2, нужно провернуть вал. Патрон должен легко открутиться после такого «настойчивого» вмешательства.

Соединение инструментальным конусом: демонтаж пошагово

Такой демонтаж производится с помощью молотка и выколотки из цветного металла: латунь, бронза, алюминий, медь. Впрочем, всё ещё встречаются и молотки такого типа.

Мягкий металл не принесёт оснастке повреждений в виде забоин и деформаций.

Необходимо выполнить следующие действия:

1. Дрель держать рукоятью вверх.
2. По тыльной стороне патрона деликатно по всей окружности обстучать молотком.
3. После того как устройство демонтировано, нужно зачистить конус мелкой наждачкой. Крупные забоины, если таковые имеются, удалить при помощи напильника.
4. Новый патрон вставляется в его штатное место и фиксируется ударом деревянного молотка (киянки).

Для старых дрелей, изготовленных ещё в советский период, применим ещё один способ. В них, на валу, между корпусом инструмента и патроном есть довольно большой зазор, а на валу выполнены лыски.

Слесари, как правило, поступали следующим образом:

• Вставляли ключ в эти проточки.
• Ударом молотка по рожковому ключу демонтировали зажимной инструмент.

Способ, конечно, не самый безопасный, учитывая, что ключ может отлететь по незапланированной слесарем траектории и нанести травму. Существует ещё разновидность дрелей, где в корпусе выполнена прорезь, в которую вставляется клин для выбивания патрона. Такие дрели могут иметь два конуса: один в патроне, а другой в дрели. Эти инструменты отличаются внушительными размерами и весом.

Дрели с конусом считаются более точными в ответственном сверлении, поскольку конус Морзе изготовлен с высокой степенью точности.

Кроме того, конический патрон можно снять съёмником, поскольку в каждой такой дрели, где даже нет резьбового отверстия под стопорный винт, есть сквозное отверстие.

И если воспользоваться съёмником с центральной шпилькой и упереть её в это отверстие, то закрепившись за её ответную часть тем, что имеет зацепы в виде мощных крючков также можно снять крепко прикреплённый патрон.

Такими съёмниками снимают, например, подшипники.

Замена на дрели Интерскол

Дрель Интерскол очень удобна, имеет эргономичную ручку. Низкая цена тоже является частой причиной её выбора покупателями.

Замена патрона на дрели Интерсколне представляет особых проблем:

1. Откручивается стопорный винт. Для этого понадобится мощная отвёртка с крестовым лезвием. Перед откручиванием лучше капнуть под винт керосина или использовать смазку WD — 40. Этот метод эффективен тем, что оба упомянутых вещества отличаются высокой проникающей способностью и способны растворить засохшую смазку или ржавчину. Нужно помнить, что повредить шлиц винта достаточно легко, как и сорвать его головку. А если это всё же произошло, придётся высверливать винт либо другой дрелью, либо делать это в цеховых условиях, используя сверлильный или токарный станок. Высверливая винт, нужно постараться не повредить резьбу.
2. Г-образный ключ-шестигранник, размером от 10 мм и больше зажимается в патроне короткой стороной.
3. Резкий удар по длинной части ключа должен «сорвать» прикипевшую резьбу с места. Бить следует в направлении часовой стрелки. Последующее откручивание производится рукой.

Нельзя наносить удары молотком по самому патрону: можно не только его сломать, но и деформировать шпиндель. Это приведёт к тому, что понадобится разбирать всю дрель и ремонтировать её уже в специализированной мастерской.

https://www.youtube.com/watch?v=kO3FJdMvtWg

На некоторых моделях дрели этой марки на шпинделе (оси), на которую насажен патрон, есть специальные проточки (лыски) под гаечный рожковый ключ. Это позволяет надёжно зафиксировать ось перед откручиванием.

Если проточки отсутствуют, и способ с ударами по шестигранному ключу не помог, лучше всего частично разобрать дрель, открутив все саморезы и сняв крышку корпуса инструмента.

Можно зафиксировать вал следующим образом:

• Зажать ладонью большую шестерню редуктора и крыльчатку вентилятора. Работать, конечно, лучше в прочных перчатках.
• Открутить оснастку.

Сняв старый инструмент, установку нового узла нужно производить в обратной последовательности, не забывая смазывать резьбы шпинделя и винта.

Крайне нежелательно пользоваться смазками типа «Литол», поскольку, когда наступит очередь очередной замены, будут сложности ещё большие, чем, если бы резьба не смазывалась вообще. Делать это следует графитовой смазкой или же просто машинным маслом.

Как снять быстрозажимной патрон

Этот вид оснастки придумали в компании Bosch. Такие типы устройств широко применяются во многих дрелях фирм Бош, Макита, Хитачи, а также и в шуруповёртах. Они позволяют легко и без особых усилий менять свёрла, что особенно удобно при работе с большим количеством свёрл.

Понадобятся:

1. Крестовая отвёртка или прямая.
2. Шестигранный г-образный ключ.
3. Молоток.

Далее:

• Нужно выкрутить винт-стопор. Винты бывают под разные отвёртки.
• Шестигранный ключ зажать в патроне короткой стороной.
• Дрель или шуруповёрт нужно положить на край стола (верстака), так, чтобы устройство не лежало на столе.
• Ударом молотка по не зажатому краю шестигранника наносим резкий удар. Направление — против часовой стрелки.

Пошаговая инструкция разбора

Иногда возникает необходимость его разборки по следующим причинам:

1. Сильное засорение.
2. Заклинило патрон.
3. Износ кулачков.

Практика показывает, что самый простой и распространённый способ разборки осуществим при помощи перфоратора.

Пошаговая инструкция:

• Снимаем пыльник с перфоратора.
• Вставляем небольшой переходник.
• Кулачки перфоратора задвигаем внутрь, разжимая патрон до максимума.
• Между патроном и стеной закладываем какой-нибудь амортизационный материал, кусок структурированного полистирола, например, или резины.
• Прижимаем перфоратор вместе с разбираемым патроном и амортизатором к стене.
• Включаем перфоратор, поставив его в режим удара.
• Через несколько секунд детали патрона будут раскручены, то есть патрон разобран.
• Теперь следует вынуть кулачки и произвести визуальный осмотр.

Если дрелью пользовались для сверловки стен, то высока вероятность присутствия внутри оснастки пыли, цемента, мелких частиц кирпича и так далее. Необходимо извлечь весь мусор, если понадобится, промыть детали керосином. Потом, протерев детали, смазать их консистентной смазкой.

Видео:как заменить патрон на дрелиСкачать

Важно — не менять кулачки местами. Для того чтобы этого избежать следует использовать маркировку, подписав каждый из них, а также и посадочные места.

Далее необходимо сделать следующее:

1. Выдвигаем кулачки вперёд.
2. Устанавливаем гайку (состоит из двух сухарей), с помощью которой ключом можно раскручивать и закручивать патрон на место.
3. Кулачки прячем внутрь устройства путём его откручивания.
4. Обойму патрона устанавливаем на место.
5. Запрессовываем обойму. Это можно сделать различными способами, например, с помощью токарного станка. В этом случае передняя часть оснастки зажимается в патрон станка, а задняя поджимается задней бабкой. Более простой «домашний» метод заключается в следующем: берётся массивная металлическая плита, на которую ставится разбираемая оснастка. На верхнюю его часть кладётся толстая шайба из цветного металла. Нанося лёгкие удары молотком по шайбе, запрессовываем обойму на место.

Узел пригоден к дальнейшей эксплуатации.

Источник: https://ObInstrumentah.info/patron-dlya-dreli-kak-pomenyat-razobrat-otkrutit/

Видео

Как выкрутить зализанный винт из патрона дрели или шуруповёрта и сохранить его.Скачать

Как снять патрон с дрели ....Скачать

Замена патрона дрели BOSCH GSB 13RE VS ИНТЕРСКОЛ ДУ-13/780ЭР обзор конструкцииСкачать

Как снять и отремонтировать патрон дрелиСкачать

Как открутить патрон если слизаны грани контрящего винта? / Снять патрон своими руками / СверлильныйСкачать

Как снять сверлильный патрон с конуса электродрелиСкачать

Как снять патрон с дрели или шуруповерта #shortsСкачать

Как открутить патрон дрели, шуруповёрта без ключа. Снятие патрона дрели и шуруповерта. Просто!Скачать

Как снять патрон с дрели (шуруповерта).Скачать

Электро дрель DeWalt как снять патронСкачать

Как открутить патрон дрели, быстрая замена патрона на дрели Интерскол ДУ-16/1000 ЭРСкачать

Как заменить патрон на дрелиСкачать

Как снять патрон с шуруповерта и дрелиСкачать

Как снять ржавый патрон с дрели?Скачать
