Как Проверить Аккумулятор Шуруповерта Тестером + видео

Как проверить аккумулятор шуруповерта мультиметром

Многим домашним умельцам приходится сталкиваться с необходимостью провести проверку дрели или шуруповерта на исправность аккумулятора. Со временем батарея садится, и для того, чтобы оценить возможность ее дальнейшей работоспособности, необходимо знать о том, как проверить аккумулятор шуруповерта мультиметром или тестером. Мультиметр — прибор с функциями вольтметра и амперметра.

Из чего состоит аккумулятор

Внутреннее устройство АКБ любого шуруповерта, независимо от страны-производителя, абсолютно идентично. Если разобрать пластмассовый блок, внутри всегда находятся «банки», собранные в определенной последовательности.

Показатель напряжения аккумулятора в целом складывается, исходя из уровня U, который имеет каждая батарейка в отдельности.

Также у батареи есть четыре контакта, два из которых обеспечивают циклы заряда-разряда, третий соединен с термодатчиком, а четвертый, имеющий сервисное назначение, отвечает за выравнивание потенциала заряда во всех элементах питания.

Итак, соединенные между собой «банки» аккумулятора электроинструмента — это не что иное, как источник тока с постоянной величиной, в котором постоянно происходит преобразование химических реакций в электроэнергию. Именно таким образом аккумулятор отдает накопленную энергию в цепь. А когда он заряжается, процесс происходит в обратном направлении: АКБ просто забирает энергию из сети.

Общие рекомендации перед проверкой аккумулятора

Перед тем как проверить аккумулятор шуруповерта мультиметром на предмет возможных неисправностей, следует напомнить себе о том, что никель-кадмиевые батареи, установленные в большинстве электроинструментов, обладают так называемым « эффектом памяти». Коротко его суть заключается в том, что по причине частых и нерегулярных подзарядок емкость «банок» АКБ уменьшается, и батарея не использует свой ресурс во всей его полноте.

Перед проверкой батареи ее следует полностью зарядить, чтобы показатели, снимаемые тестером, были максимально точными. Имейте в виду, что оптимально точным тестирование окажется в том случае, если оно будет проведено под нагрузкой. Именно для этого батарее понадобится достаточное количество заряда.

Набор инструментария, который вам понадобится, прост:

• тестер (или мультиметр);
• отвертка;
• нож;
• паяльник;
• плоскогубцы.

Первый этап тестирования

Проверка аккумулятора шуруповерта на первом этапе является самой простой, показатели тока и напряжения снимаются с АКБ в то время, когда она стоит на зарядке.

Снятие показаний осуществляется несколько раз, через определенные временные промежутки:

• через 30 минут после того, как началась зарядка, U будет около 13 вольт;
• еще спустя 30 минут U увеличится до 13,5 вольт;
• спустя два часа после начала процесса — 14 вольт;
• полностью заряженный аккумулятор выдаст напряжение в 17 вольт.

Что касается роста тока (ампеража) во время зарядки, если рабочее состояние АКБ в порядке, то сила тока стабильно возрастает в течение первого часа. Кроме вольтажа измерьте силу тока спустя час после начала процесса. Если показатель прошел «отметку» в 1 ампер, ваш аккумулятор находится в добром здравии и не нуждается в разборке и починке.

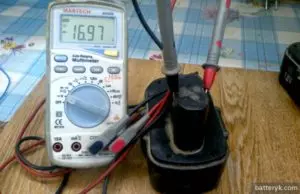

Экспресс-метод тестирования: измеряем U на полюсах АКБ

Этот способ еще проще, но с его помощью можно составить первичное представление о том, в порядке ли аккумулятор. Если мы проводим замеры U без подключения нагрузки, то получим показатель, равный «холостому ходу» инструмента.

Например, если у нас в аккумуляторе 12 элементов с напряжением в 1,2 вольт каждый, и показатель рабочего U составляет 14,4 вольт, — U «холостого хода» станет расти до 17 вольт.

Если «холостое» напряжение меньше указанного, это значит, что в связке имеются «банки», которые вышли из строя и нуждаются в замене.

Также снижение холостого напряжения может означать и то, что батарея заряжена не до конца.

Проверяем показатели под нагрузкой

Это значит, что мы будем проверять, в течение какого промежутка времени АКБ шуруповерта разрядится полностью при условии подсоединения к ней дополнительной нагрузки — например, электрической лампочки.

https://www.youtube.com/watch?v=rVsUwwPrOgs

Уровень нагрузки нужно выбрать, ориентируясь на мощность аккумуляторной батареи. Если же в инструкции по эксплуатации она не указана, ее следует рассчитать самостоятельно.

Она будет равняться половине силы тока, отдаваемой батареей во время работы, умноженной на U источника тока.

Обычно этот показатель составляет от 35 до 40 Ватт, а это значит, что нагрузкой может послужить фара от автомобиля от 35 Ватт, либо 12-вольтовая лампочка.

Для снятия показаний АКБ нужно подключить к лампе через амперметр, а сами показания снять вольтметром. Время подключения — две-три минуты, после чего замеряем U.

Если оно меньше 12,4 вольт, какая-то «банка» точно вышла из строя. Также о неисправности аккумулятора может свидетельствовать и значительное снижение яркости лампочки.

Если она быстро гаснет за две-три минуты, аккумулятор явно не в порядке, и его емкость очень мала.

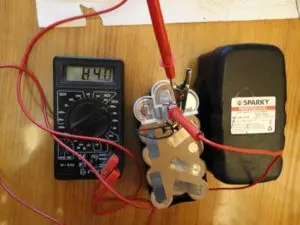

Проверяем элементы в разобранном аккумуляторе

Итак, если предварительное тестирование показало, что в шуруповерте могут быть неисправные элементы, аккумулятор следует аккуратно разобрать и вычислить батарейки, негодные для работы.

Видео:Как проверить Аккумулятор шуруповертаСкачать

Как уже было сказано, нормальное напряжение каждой батарейки по отдельности должно быть 1,2 вольта. Если этот показатель меньше, «банка» осторожно вынимается из цепи с помощью плоскогубцев.

Также не помешает внимательно осмотреть всю связку на предмет внешних повреждений: ржавчина, вытекание электролита.

В случае, если напряжение на всех «банках по отдельности находится в пределах нормы, нужно снова использовать тестирование под нагрузкой с проверкой по уровню внутреннего сопротивления. Эта величина определяется так: напряжение делится на силу тока, а затем из нее вычитается нагрузочное сопротивление.

Чтобы узнать напряжение, сразу подключаем нагрузку. На этот раз следует применить резистор, имеющий мощность 25 Ватт и сопротивление 10 Ом. Проверяем каждую батарейку, замеряя показатель рабочей силы тока и U.

Расчеты должны быть примерно такими: допустим, при замерах под нагрузкой мы получили рабочее напряжение одного элемента 1,19 вольт, а силу тока 112 миллиампер. Перед расчетом нужно обязательно перевести миллиамперы в амперы. Получается 0,112 ампер, следовательно: 1,19 разделяем на 0,112 и отнимаем сопротивление 10 Ом. Получается значение 0,63 Ома — это значит, что показатель в норме.

Самостоятельно проверить работоспособность аккумулятора шуруповерта с помощью мультиметра — полезный навык, позволяющий выяснить, нуждается ли АКБ в ремонте или полной замене банок.

Замеры показателей напряжения в целом, не разбирая аккумуляторный блок, нужно проводить время от времени. Это поможет избежать внезапного выхода инструмента из строя и вовремя устранить неисправность.

Также во избежание накопления «эффекта памяти» не пренебрегайте полной зарядкой вашего аккумулятора. Это поможет избежать преждевременного падения его емкости.

Источник: https://batteryk.com/kak-proverit-akkumulyator-shurupoverta-multimetrom

Как Проверить Аккумулятор Шуруповерта Тестером

Как можно быстро проверитьаккумулятор шуруповерта?

В последнее время шуруповерт стал достаточно востребованным инструментом. Для удобства многие стремятся приобрести шуруповерт, работающий от зарядной батареи. Со временем, естественно, возникает вопрос: как можно проверить аккумулятор шуруповерта?

Схема никель-кадмиевого аккумулятора шуруповерта.

Основные типы аккумуляторов

Самым распространенным типом накопителей, используемых в шуруповертах, является никель-кадмиевый аккумулятор.

Основными преимуществами таких элементов признана высокая емкость при малых габаритах и массе, а также достаточно большой срок службы (до 3500 циклов).

Электродвижущая сила элемента достигает 1,37 В, а удельная электрическая энергия — до 65 Втч/кг. Ограничивает применение таких элементов (особенно в импортных инструментах) вредное производство.

Никель-металлгидридные аккумуляторы для шуруповерта становятся основным конкурентом никель-кадмиевых экземпляров. Главное преимущество таких элементов заключается в безопасности и экологической чистоте. Хранить элементы рекомендуется в заряженном состоянии, так как в случае неиспользования их в течение месяца они могут разрядиться до такого состояния, когда их зарядка станет невозможной.

https://www.youtube.com/watch?v=AJinB8mAYj8

В последних моделях шуруповертов находят применение современные перспективные типы аккумуляторов: литий-ионные и литий-полимерные. Они имеют очень высокую емкость при малых габаритах, но их стоимость пока достаточно велика.

Общие сведения об аккумуляторе

Таблица разновидностей аккумулятора.

В общем случае электрический накопитель представляет собой источник постоянного электрического тока, за счет преобразования химической реакции в электрическую энергию. При работе он отдает накопленную электроэнергию в электрическую цепь. При зарядке аккумулятора шуруповерта ток пропускается в обратную сторону и протекает процесс накопления энергии.

Главный параметр любого аккумулятора — емкость накопленной энергии, которая указывает, какой ток батарея способна выдать за один час. Поэтому емкость аккумулятора, обычно, измеряется в ампер-часах.

Принцип действия любой батареи основан на электролизе. Следовательно, аккумулятор состоит из двух электродов — анода и катода, находящихся в электролите.

Химическая реакция вызывает создание электрического заряда на электродах (полюсах). Разность потенциалов между электродами определяет напряжение аккумулятора, которое считается одной из важнейших характеристик батареи.

Последовательное соединение отдельных аккумуляторов ведет к сложению их электрических напряжений.

Основные параметры накопителей зависят от материалов электродов и состава электролита. В никель-кадмиевых батареях анод изготовлен из смеси гидрата закиси никеля с графитом, а катод представляет собой гидрат закиси кадмия или металлический кадмий. В качестве электролита использован гидроксид калия с добавлением гидроксида лития.

В никель-металлгидридном аккумуляторе использован аналогичный анод, но катод изготовлен из сплава никеля с редкоземельными металлами. В литий-ионных аккумуляторах катод выполнен из угля, а анод состоит из диоксида лития и кобальта. Электролит представляет собой соляной раствор с ионами лития.

Отличием литий-полимерного варианта является только изменение состава электролита — это гелеобразное полимерное вещество.

Принципы проверки накопителя

Схема прибора для проверки аккумуляторов.

Проверить аккумулятор шуруповерта — значит определить его реальные основные параметры. Проверка батареи, обычно, проводится для определения ее качества или причины неработоспособности.

В первом случае она нацелена на уточнение качества новой батареи, а во втором — включает измерения параметров на аккумуляторе, которые не питают шуруповерт в нужном объеме.

Видео:Как перебрать аккумулятор шуруповерта.Скачать

Проверка проводится только при полной зарядке батареи.

При проведении проверки батарей для шуруповерта следует помнить о влиянии «эффекта памяти».

Это явление основано на том, что частая зарядка не разряженного полностью аккумулятора может изменить емкость элемента, за счет остаточных зарядов от предыдущей зарядки. Особо подвержены «эффекту памяти» никель-кадмиевые экземпляры.

Такое свойство вызывает проведение полного «тренировочного цикла» перед проведением проверки. Он заключается в полной разрядке батареи и последующей полной зарядке его.

Наиболее важный параметр батареи шуруповерта — ее емкость. Для ее определения существует специальный прибор — тестер аккумуляторов типа «кулон», но его в основном используют профессионалы, и для большинства пользователей он не доступен. Поэтому этот параметр, как правило, анализируется путем оценки других параметров. Прямому измерению подвергается ток и напряжение на выходе аккумулятора.

Первый этап проверки

Проверка аккумулятора имеет смысл только при его полной зарядке. Первый этап проверки проводится на стадии зарядки аккумулятора. На этой стадии измеряется напряжение и ток, а также скорость их восстановления. Другими словами, эти параметры измеряются периодически через определенный промежуток времени.

Как перебрать аккумулятор шуруповерта

Ревизия аккумуляторов шуруповерта Makita. Несложный способ сэкономить деньги и время, когда нужно работать.

Как восстановить аккумуляторную батарею шуруповёрта

Восстанавливаю аккумуляторную батарею. Зарядное для шуруповёрта DeWalt DW9116. US 57.95 .

https://www.youtube.com/watch?v=aAm5qsyNIMI

Схема проверки напряжения аккумулятора.

Контроль по напряжению производится следующим образом. Через 0,5 часа зарядки измеряется напряжение на аккумуляторе. Например, оно достигло 13 В, что соответствует норме. Рост напряжения постепенно уменьшается и еще через 0,5 часа зарядки достигает 13,5 В.

Последнее измерение через 2 часа зарядки показывает напряжение 14 В, причем последние 0,5 часа рост его не отмечается. Зарядка достигла максимума возможного. У накопителей в полностью рабочем состоянии значение напряжения составляет 17 В. Вывод такой проверки — в аккумуляторе есть нерабочие элементы.

В приведенном примере таких элементов, скорее всего, два.

Качество аккумулятора можно оценить и путем измерения тока в процессе зарядки. Для нормальной батареи характерен стабильный рост набираемого тока в первый час зарядки. Если ток достигнет силы выше 1 А, то можно говорить о работоспособности аккумулятора.

Если аккумулятор уже установлен в шуруповерте в заряженном состоянии (например, новый), то первое измерение напряжения на нем производится без разборки инструмента. С помощью простого тестера или вольтметра измеряется напряжение между полюсами.

Следует помнить, что замеряемое напряжение без нагрузки соответствует напряжению холостого хода, которое несколько выше номинального рабочего напряжения. Например, при 12 элементах на 1,2 В каждое рабочее напряжение составит 14,4 В, а напряжение холостого хода устанавливается 17 В.

Если измерение показывает величину напряжения ниже требуемой, то это значит, что есть нерабочие элементы или аккумулятор не полностью заряжен.

Таким образом, первые выводы о работоспособности батареи можно сделать уже на первой стадии проверки, путем использования простого тестера. По результатам такой проверки устанавливается необходимость разборки шуруповерта и аккумулятора.

Проверка под нагрузкой

Схема проверки аккумулятора амперметром.

Предварительная проверка не позволяет оценить емкость аккумулятора, т.е. время, в течение которого он будет разряжаться. Для оценки параметра необходимо провести проверку аккумулятора под нагрузкой. Если мощность указана на накопителе, то мощность нагрузки подбирается по этому значению.

В случае если мощность аккумулятора неизвестна, нагрузку примерно можно выбрать из расчета, что ее мощность составляет половину произведения силы тока, отдаваемого аккумулятором при работе, на напряжение аккумулятора. Обычно достаточно использовать нагрузку мощностью 35-40 Вт.

В качестве такой нагрузки можно использовать лампу для автомобильной фары мощностью 35 Вт или спот-лампу на 12 В той же мощности.

Собирается схема, где аккумулятор, как источник электроэнергии, разряжается на нагрузку через амперметр. Напряжение измеряется вольтметром. Батарея включается на 2-3 мин.

Если за это время яркость нагрузочной лампы не уменьшилась, то емкость аккумулятора можно предварительно оценить как нормальную. Такой вывод следует подкрепить измерением напряжения (оно должно быть более 12,4 В).

При напряжении от 12 до 12,4 В следует искать возможный поврежденный элемент. Напряжение ниже 23 В говорит о недостаточной емкости аккумулятора.

Если яркость заметно снизится, то это свидетельствует о наличии нерабочих элементов. И совсем плохо, если лампа погаснет. Это значит, аккумулятор разряжается очень быстро и его емкость очень мала.

Проверка элементов аккумулятора

После того как предварительная проверка установила наличие неисправностей в накопителе, необходимо вскрыть шуруповерт и извлечь аккумуляторную батарею, т.е. аккумуляторные элементы, соединенные последовательно между собой. В состав батареи включается от 10 до 12 элементов (банок), каждая имеет рабочее напряжение 1,2 В. Обычно в шуруповертах устанавливается батарея из 10 таких банок.

Проверка элементов начинается с визуального осмотра мест крепления. Нарушение в креплении (пайке, сварке) может стать причиной заниженных параметров. Затем измеряется напряжение на каждой банке. Напряжение не должно быть менее 1,2 В. Следует учитывать, что в современных конструкциях шуруповертов размещаются тепловые датчики для контроля за зарядкой аккумулятора.

При измерениях их следует отсоединить, а прибор подключить к основным клеммам (полюсам банки). Выявленные банки с заниженным значением рабочего напряжения отсоединяются от батареи и подлежат замене.

Если простое измерение напряжения не выявило наличия нерабочих элементов, то следует произвести измерения под нагрузкой по методике, аналогичной предварительной проверке накопителя.

Проверка по величине сопротивления

Схема устройства мультиметра.

Видео:диагностика и ремонт АККУМУЛЯТОРА шуруповёрта на Li Ion-18650Скачать

https://www.youtube.com/watch?v=iPc2ucexFtc

Работоспособность каждой аккумуляторной банки можно оценить с большей вероятностью путем сравнения банок по их внутреннему электрическому сопротивлению. Этот параметр четко указывает на надежность батареи. Величина сопротивления определяется расчетным путем как результат деления рабочего напряжения на силу рабочего тока за вычетом нагрузочного сопротивления.

Рабочее напряжение обязательно измеряется под нагрузкой, причем в качестве нагрузки следует использовать резистор с точно определенной величиной собственного электрического сопротивления. Можно рекомендовать для создания нагрузки резистор с сопротивлением 10 Ом и мощностью 25 Вт. Проверка проводится по каждой банке в отдельности. Измеряется рабочее напряжение и сила тока.

Для примера можно рассмотреть усредненную проверку. Для новой аккумуляторной банки величина внутреннего сопротивления составляет 0,1 Ом.

В целом, чем внутреннее сопротивление банки ниже, тем она качественнее.

В реальных условиях получено рабочее напряжение под нагрузкой 1,19 В и сила тока 112 мА у одной банки и 1,18 В и 70 мА — у второй банки. Сопротивление составит, соответственно, 0,63 Ом и 5,71 Ом.

Значительное превышение сопротивления указывает на непригодность такой батареи.

Проверка других параметров

Все аккумуляторы имеют определенную величину саморазряда, т.е. разрядки без нагрузки в условиях хранения. Так, саморазряд никель-кадмиевых аккумуляторов может достигать 20% в течение месяца хранения, никель-металлгидридных — до 30%, литий-ионных — до 8%. Саморазряд рекомендуется проконтролировать путем измерения напряжения через каждые сутки в течение месяца.

Проверка наличия «эффекта памяти» целесообразна, так как помогает устранить его вредное воздействие. Она проводится путем проведения нескольких (3-4 раза) циклов: полная разрядка-полная зарядка батареи.

Разряжать аккумулятор можно через нагрузку, в качестве которой используется 12-вольтовая лампочка. Измеряется остаточное рабочее напряжение и напряжение холостого хода.

При многократных таких тренировках «эффект памяти» должен исчезнуть.

Необходимый инструмент

При проведении проверки аккумулятора следующий инструмент и приборы:

• вольтметр постоянного напряжения на 15 В;
• амперметр и миллиамперметр постоянного тока;
• тестер;
• мультиметр;
• плоскогубцы;
• отвертка;
• нож;
• паяльник.

Для определения неисправности аккумулятора необходимо провести полную проверку его элементов. Такая проверка под силу любому пользователю шуруповертом.

Источник: https://vdiweb.ru/kak-proverit-akkumuljator-shurupoverta-testerom/

Как проверить основные параметры аккумулятора мультиметром

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора.

Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии.

О том как проверить аккумулятор мультиметром будет рассказано далее.

Какие параметры можно проверить?

С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током.

С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов. Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В.

В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта.

https://www.youtube.com/watch?v=59ro3SMfg6M

Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Проверить с помощью мультиметра можно утечку тока. Если необходимо измерить данный параметр на автомобиле, то кроме утечки тока на корпус, проверяется и утечка в бортовой сети автомобиля.

Таким образом можно предотвратить быстрый разряд АКБ и повысить её эксплуатационный ресурс.

Как измерить напряжение

Если необходимо проверить только аккумуляторного напряжения, то мультиметр переводится в режим DC.

Если нужно проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Видео:Как проверить литий-ионный аккумулятор мультиметром. Емкость, саморазряд, внутренее сопротивление.Скачать

Затем чёрный щуп мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока.

Обычно, исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Аналогичным образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Как измерить ёмкость

Мультиметр можно использовать и как тестер для измерения ёмкости аккумулятора. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи. Чтобы проверить ёмкость потребуется вначале полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.

Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи.

Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.

Проверить внутреннее сопротивление

Чтобы проверить АКБ на исправность с помощью мультиметра, требуется измерить внутреннее сопротивление аккумулятора. Проверить работоспособность источника питания можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:

1. Лампа 12 В подключается к АКБ.
2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии.

В том случае, когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора.

Таким образом удаётся довольно точно проверить источник электроэнергии на исправность.

Как проверить ток утечки

Аккумулятор может самостоятельно разряжаться, даже в том случае, когда его клеммы не подключены к потребителям электроэнергии. Величина саморазряда указывается в документации к аккумулятору и является естественным процессом. Особенно заметно потеря электроэнергии может наблюдаться в кислотных АКБ.

Дополнительно к естественным утечкам электрического тока, в цепи могут быть участки, которые находятся во влажном состоянии или с истончённой изоляцией.

В этом случае, даже в момент, когда все потребители электроэнергии находятся в выключенном состоянии, происходит дополнительная утечка тока, которая может привести к полному разряду батареи, а в некоторых случаях, и к возгоранию повреждённого места.

Особенно, такое явление может быть опасно в бортовой сети автомобиля, у которого отрицательным проводником является весь кузов и агрегаты, на которых может находиться достаточное количество огнеопасных веществ для образования открытого пламени даже от небольшой искры или электрической дуги.

https://www.youtube.com/watch?v=HYVyc-Ja-L0

Чтобы выявить, такое «несанкционированное» расходование электричества, необходимо выключить зажигание автомобиля, а также отключить устройства работающие в «дежурном режиме», например магнитолу и сигнализацию.

Измерить силу тока на аккумуляторе с помощью мультиметра, можно только в том случае, если измерительный прибор переведён в режим измерения силы тока, обозначенный значком «10 А». Для этого круговой переключатель переводится в соответствующий режим, а красный штекер в гнездо обозначенное знаком «10 ADС».

Красный щуп мультиметра соединяется с «+» аккумулятора, а чёрный, с отсоединённой клеммой. В этот момент должны полностью отсутствовать какие-либо показания прибора. Если мультиметр покажет любое значение, то ток утечки является значительным, и необходимо произвести детальную диагностику бортовой сети автомобиля.

Подобным образом производится замер утечки в других электронных системах.

При проведении диагностики следует проявлять осторожность, и при подозрении на значительную утечку электрического тока, которая проявляется искрением при отсоединении или подключении клеммы, от замера тока утечки мультиметром следует отказаться. Если пренебречь этим правилом, то можно «спалить» прибор, который не рассчитан на проверку больших значений силы тока.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную «начинку» устройства?

Чтобы для тестера проверка аккумулятора не оказалась последней, необходимо правильно выбрать диагностический режим. Если требуется проверить ампераж, то категорически запрещается это делать без дополнительной нагрузки, которая не должна превышать мощности 120 Вт.

Выбирая режим измерения постоянного тока, следует проявлять осторожность, чтобы по ошибке, не включить мультиметр в режим измерения сопротивления, который находится, в большинстве моделей мультиметров, рядом с положением переключателя для измерения постоянного тока.

Источник: https://EvoSnab.ru/instrument/test/kak-proverit-akkumuljator-multimetrom

Как проверить аккумулятор шуруповерта: мультиметром на работоспособность, проверка литий-ионнной и никель-кадмиевой батареи, банки

Неисправности блока аккумуляторов, это самая частая проблема у владельцев ручного электроинструмента. Механика ломается реже.

В результате спешки и небрежности при использовании инструмента нарушается режим заряда и разряда аккумуляторов. В результате получается снижение срока эксплуатации батарей в два-три раза. Приходится покупать новую.

Но перед покупкой стоит проверить состояние батареи, чтобы убедиться, что неисправность действительно в ней.

Конструкция АКБ и виды банок

Аккумулятор для шуруповертов выполняется как небольшой блок, стыкуемый с инструментом с задней части, обычно с нижней стороны рукоятки. Это делается для оптимального расположения центра тяжести и удобного удержания в руке. Блок легко снимается и фиксируется в своем гнезде. Все сделано для удобной и быстрой работы.

Сам блок представляет пластиковый корпус с элементами питания внутри. Так как существующие химические источники тока не обеспечивают типового напряжения питания шуруповерта (12-18 В), то их набирают в последовательную батарею. Выводы элементов соединяют металлической плоской шиной, которая приваривается к ним контактной сваркой. Этот способ меньше всего нагревает элементы при сборке.

Видео:Быстрый ремонт аккумулятора шуруповерта (Ремонт)Скачать

Таким образом, батарея является неремонтопригодной. В развитых странах они утилизируются без ремонта. Элементы, или как их просто называют, “банки”, тоже выполнены неразборными, к тому же иногда содержат вредные вещества. По форме элементы бывают цилиндрическими или прямоугольными.

Виды аккумуляторов

У цилиндрических элементов, – обычно это Ni-Cd или Ni-MH, – электроды вместе с активной массой и сепаратором свернуты в рулон, а у прямоугольных – набираются в пакет, или иногда тоже выполняются в рулоне. Цель любого из способов: максимально увеличить площадь электродов, что дает максимум отбираемого тока при минимуме нагрева. Это обеспечивает высокую удельную мощность элемента.

Литий-ионные элементы выпускают как в цилиндрических корпусах, так и в плоских, а литий-полимерные с ленточными или проводными выводами – в плоских.

https://www.youtube.com/watch?v=ehI6iC7XGZY

В общем, конструкция подобна масляным конденсаторам, только там электроды называют обкладками, и их разделяет непроводящий диэлектрик – масло. В случае аккумуляторов, наоборот, заполнитель проводит ток, это раствор электролита.

Работа аккумулятора связана с коррозией электродов, и другими необратимыми химическими процессами. Постепенно он теряет эффективность и приходит в негодность. Неправильный режим заряда-разряда ускоряет эти события.

ПОМНИТЕ: Никель-кадмиевые аккумуляторы нужно разряжать до минимального напряжения, и только потом ставить на зарядку. А литий-ионные – наоборот, подзаряжать чаще. Это продлевает срок их службы.

Коррозия нарушает форму электродов, приводит к разрывам и проколам сепаратора и дальнейшему замыканию катода и анода. Это повышает саморазряд. Образование малорастворимых соединений в больших количествах приводит к необратимому росту внутреннего сопротивления. Такие соединения получаются в ходе побочных химических реакций, которые неизбежны и ограничивают срок службы.

Руководство к действию

Перед тем как признать аккумулятор непригодным к использованию, нужно его проверить на работоспособность.

Инструменты для проверки

Для проверки батареи потребуется иметь вольтметр, амперметр, соединительные провода и приспособления для захвата контактов: зажимы типа крокодилов или струбцинок. Иногда конструкция контактов блока батарей не позволяет подключать приборы без разборки корпуса. Очень возможно, что придется заниматься пайкой. Вот список необходимого:

1. Зарядное устройство (оригинальное или совместимое);
2. Мультиметр (или лучше два);
3. Сопротивление 4,7 … 10 Ом на мощность от 5 Вт и больше;
4. Лампы автомобильные на 12 В, несколько штук;
5. Провода монтажные, сечение 0,5 мм.кв, 1,5-2 м;
6. Отвертка;
7. Острый нож;
8. Скотч;
9. Паяльник с припоем и флюсом.

Вместо родного зарядного устройства был бы очень подходящим лабораторный блок питания, с вольтметром и амперметром на ток несколько ампер и напряжением на несколько вольт выше номинала проверяемого аккумулятора. Например, ЗРУ от автомобиля, если оно имеет хорошие встроенные приборы для измерения тока и напряжения.

Для проверки батареи шуруповерта чаще всего используют мультиметр, также он подходит и для измерения емкости АКБ.

Кроме всего остального нужно подготовить удобное рабочее место с хорошим освещением, убрать подальше легковоспламеняющиеся жидкости и предметы.

Первый этап

Сначала потребуется установить тип батареи. Он написан на ее корпусе. Там же должно быть указано номинальное напряжение и емкость в Ампер-часах или иногда Ватт-часах. Используемые напряжения могут быть из ряда: 9,6, 10,8, 12, 14,4, 18, 24, 36 В. Тип аккумуляторов и номинал напряжения дают возможность определить число банок внутри блока:

Также полезным будет типичный график разряда батареи:

Исправная батарея после заряда показывает максимальное напряжение Umax. Через некоторое время оно понижается до номинального Unom. Затем батарея длительное время отдает ток, на промежутке t0 … t1. В этот период, как правило, номинальное напряжение медленно понижается до до минимального Umin. В конце разряда батарея начинает плохо отдавать ток, а напряжение быстро начинает падать.

Вольтметр без нагрузки у нормальной батареи должен показывать напряжение, близкое к номиналу. Если напряжение меньше на величину кратную номиналу используемых банок, то значит, коротнуло одну или несколько.

Это может означать и глубокий разряд, и даже обрыв цепи. Поэтому настоящей проверкой будет проверка под нагрузкой.

Перед такой проверкой следует сначала полностью зарядить аккумулятор в обычном режиме, так как это делается перед продолжительной работой батареи.

При проверке литий-ионных батарей шуруповерта нужно помнить, что они могут загореться при разборке или перезаряде. Лучше не вмешиваться в их внутреннее устройство.

Вздувшиеся элементы необходимо заменять без всяких сожалений, они уже просто опасны, если останутся в эксплуатации. Также ни в коем случае нельзя заряжать литий-ионные элементы и батареи от случайных зарядных устройств.

Не все они имеют встроенные контроллеры заряда и могут взорваться при перезаряде.

Проверка элементов питания накопителя

Если проверка под нагрузкой показывает что емкость батареи шуруповерта снижена, либо есть подозрение на короткое замыкание банок, то придется вскрывать блок аккумуляторов для детального обследования элементов. Для этого понадобится перечень инструмента из первого раздела статьи, а порядок действий будет следующим:

1. Открыть корпус блока, вывинтив винты и освободив защелки;
2. Вынуть элементы и контакты или откусить провода, если это не удается;
3. Снять скотч с банок и разложить цепочку;
4. Внимательно осмотреть банки на дефекты и подтеки;
5. Проверить каждый элемент.

Проверка элемента по сути дела повторяет то, что было в предыдущем разделе. Если банка течет, имеет характерные пятна или вздутие, она меняется без дальнейшей проверки. Также, если элемент показывает напряжение, близкое к нулю, его нужно заменять. Он закорочен.

https://www.youtube.com/watch?v=gndfQXk25Xs

В результате проверки выявляются неповрежденные элементы, напряжение на которых соответствует норме. Их подвергают дальнейшей проверке на внутреннее сопротивление.

ВНИМАНИЕ! Никогда не измеряйте ток банки аккумулятора амперметром, если в цепи нет никакого сопротивления. Иначе вы просто сожжете прибор. Начинайте измерение тока с максимального предела.

Проверка остальных параметров

Кроме напряжения и токовой отдачи батарея может быть проверена на продолжительность отдачи тока. В некоторых случаях, в начале подключения нагрузки ток может быть достаточным, но вскоре начнет заметно снижаться. Если, не заряжая батарею шуруповерта, через некоторое время снова подключить нагрузку, то описанное явление повторяется снова.

Чем больше ток, тем короче оказываются промежутки нормальной отдачи тока. Это происходит из-за поляризации электродов, выделения газов, изменения состава электролита и указывает на старение батареи. Возможно, тут поможет восстановление, если это Ni-Cd аккумулятор, но гарантировать это нельзя из-за сложности химических процессов внутри элемента.

Еще один параметр – температура. Ее значение при заряде никель-металлгидридных батарей имеет ограничивающее влияние. Она не должна превышать +60 градусов Цельсия. Для литий-ионных аккумуляторов шуруповерта повышенная температура тоже нежелательна, но за этим следят контроллеры заряда и балансировки тока.

Лучше всего ведут себя в отношении температуры Ni-Cd аккумуляторы. Химические реакции при их заряде идут с поглощением тепла, что позволяет заряжать их большим током.

Заключение

Видео:Как за 0 руб. восстановить аккумулятор шуруповерта, своими руками!!!Скачать

Проверка аккумуляторов для шуруповерта является не очень простым, но вполне посильным делом для владельцев инструмента. При подозрении на неисправности, начинать надо с измерения напряжения батареи.

После этого необходимо измерить ток, который можно получить от батареи. Если этот ток недостаточен, проверку можно продолжить на уровне отдельных элементов. Это связано уже с необходимостью разбирать батарею.

Источник: https://2lzz.ru/elektroinstrument/shurupovert/kak-proverit-akkumulyator

Видео

Как проверить емкость аккумулятора мультиметром | емкость Li-Ion тестеромСкачать

Как проверить аккумуляторную батарею шуруповертаСкачать

МАСТЕРА СКРЫВАЮТ ОТ ВАС ЭТО. Секретный способ восстановить аккумулятор от шуруповертаСкачать

Не держит заряд батарея шуруповертаСкачать

Ремонт Ni-Cd аккумулятора от шуруповерта своими руками / Battery / RepairСкачать

Диагностика аккумулятора от шуруповерта Вихрь.Скачать

Проверяем работоспособность аккумуляторов формата 18650 не ВысокотоковыеСкачать

Электрик раскрыл СЕКРЕТ, КАК ВОССТАНОВИТЬ ЁМКОСТЬ аккумулятора ШУРУПОВЁРТА за ДВЕ минуты #28Скачать

Всё, что нужно знать для самостоятельной диагностики и ремонта АКБ шуруповёрта на Li Ion-18650Скачать

Как восстановить li-ion аккумулятор?Скачать

Ремонт аккумулятора 18650 за 5 секунд!Скачать

Как мультиметром проверить аккумулятор?Скачать

вторая жизнь аккумулятора от шуруповёрта своими рукамиСкачать

не заряжается аккумулятор шуруповерта.Скачать
