Как Проверить Якорь Болгарки На Неисправности + видео

Проверка Якоря Болгарки Мультиметром

Как произнес Шекспир: «Ничто не вечно под Луной». Домашняя техника, как досадно бы это не звучало, не являются исключением. Случается, что самый надёжный механизм перегорает.

И нужно готовиться повстречать данный факт без паники, с твёрдой уверенностью, что безнадежных ситуаций нет.

Как устроена болгарка, какие будут неисправности, как проверить якорь электродвигателя, найти причину поломки и убрать проблемы? Познание устройства главных узлов электроинструмента дозволит мастеру своими силами провести диагностику и ремонт угловой шлифовальной машины.

Фактически во многих электроприборах, использующихся в быту, применяется асинхронный электронный движок. Принципиальным преимуществом этого типа мотора будет то, что при изменении нагрузки туда, частота оборотов не изменяется.

Это значит, что если, например, длительно и без остановки резать камень бытовой болгаркой, никаких наружных признаков перегрузки мотора приметно не будет. Скорость вращения диска будет неизменная, звук однотонным.

Поменяется только температура, однако этого конечно и даже не увидеть, если руки одеты в перчатки.

При невнимательном отношении, основное преимущество игровых слотов превращается в недочет. Асинхронные движки очень чувствительны к перегреву, существенное превышение рабочей температуры влечёт за собой оплавление изоляции на обмотках ротора.

Сначала мотор работает с перебоями, и потом — когда произойдёт межвитковое куцее замыкание — движок остановится совершенно. Стоит пару раз очень перегреть движок болгарки и, более возможно, что якорь оплавится.

Сегодня, от высочайшей температуры отпаиваются контакты, соединяющие провода первичной обмотки с коллектором, что ведёт к прерыванию подачи электронного тока.

Признаками поломки якоря болгарки являются: завышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в различные стороны. Если такие симптомы находятся, работу инвентарем следует закончить — это небезопасно. Подозрения просто проверить при помощи легких тестов.

Проверка якоря и статора в домашних условиях

Поиск неисправности следует начать с зрительного осмотра болгарки:

1. Провести общий осмотр инструмента.
2. Проконтролировать целостность сетевого шнура, наличие напряжения в розетке.
3. С помощью индикатора напряжения убедиться, что ток поступает на коллектор мотора и кнопку запуска.

Если с питанием всё в порядке, однако болгарка не работает, придётся вскрыть корпус, чтоб получить доступ к мотору. Обычно, разборка не представляет сложностей. Увы нужно придерживаться обычных правил, которые позволят избежать проблем в свое время оборотной сборки:

1. Непременно отключить устройство от сети перед разборкой.
2. Снять со шпинделя рабочий диск и защитный кожух.
3. Произвести вскрытие корпуса в отлично освещённом месте, на незапятанной поверхности стола.
4. Уяснить размещение всех деталей и узлов перед разборкой. Рекомендуется зарисовать либо сфотографировать устройство устройства.
5. Саморезы и винты крепления ложить в отдельном месте, чтоб не потерялись.

Осматривать мотор идеальнее всего под броским освещением, чтоб что остается сделать нашему клиенту маленькие детали были отлично различимы. Якорь должен свободно крутиться вокруг собственной оси, верно работающие подшипники не обязаны быть во время работы издавать звук.

На якоре не надо сделать следов оплавившейся проводки, обмотки контура должны являться целыми, без разрывов. Можно понюхать ротор. При межвитковом замыкании изоляционный лак подгорает и издаёт устойчивый специфичный запах.

Однако для таковой диагностики нужен определённый опыт.

https://www.youtube.com/watch?v=arIRsKbDvXo

Если зрительный осмотр не отдал очевидных результатов, продолжить обследование рекомендуется с помощью мультиметра.

Выставив переключатель переключения режимов в положение омметра (спектр 200 Ом), нужно 2-мя щупами «прозвонить» две примыкающие ламели якоря. Если сопротивление на всех витках однообразное, это означает, что обмотки исправны.

Напротив на каких-либо парах тестер указывает другое сопротивление либо обрыв цепи — в этой катушке неисправность.

Разрыв проводки иногда происходит меж обмоткой и сердечником. Следует пристально исследовать места соединения катушек с ламелями коллектора в низу якоря, зрительно проверить пайку контактов.

Если нет тестера, выйти из положения конечно при помощи обычный лампочки на 12 вольт. Мощность вам понравятся хоть какой, нормально 30–40 Вт.

Напряжение от аккума 12 вольт нужно подать на вилку болгарки, вставив в разрыв 1-го провода лампочку. При исправном якоре, если крутить шпиндель рукою, лампочка должна пылать, не изменяя яркости.

Если накал изменяется — это верный признак межвиткового недлинного замыкания.

Напротив лампочка не пылает, то это говорит о последующем:

1. Может быть зависание щёток в нерабочем положении. Сработалась подпорная пружина.
2. Произошёл разрыв питающего контура.
3. Вышло замыкание как еще его называют разрыв в обмотке статора.

Есть и другие методы диагностики, но они требуют более сложного оборудования, которое дома обычно не используют. Опытнейший мастер обусловит поломку с высочайшей степенью точности, используя «пробойник» по другому простой трансформатор с разрезанным тороидальным сердечником и одной первичной обмоткой.

Если повреждение якоря установлено с гарантированной точностью, деталь нужно извлечь из электродвигателя. Разборку мотора нужно создавать с особенной аккуратностью, за ранее сняв щётки и отсоединив клеммы питания. Вынимается ротор вкупе с опорными подшипниками и крыльчаткой остывания мотора, они составляют с его помощью единое целое.

Если в якоре повреждена основная доля проводки и в итоге перегрева нарушена балансировка, его лучше сменять полностью. О нарушении балансировки гласит завышенная вибрация и неравномерный рокот во время работы механизма.

Как определить витковое замыкание якоря быстро

Если балансировка якоря не нарушена, а неувязка исключительно в испорченных обмотках, то таковой якорь есть вариант вернуть без помощи других, перемотав катушки. Перемотка ротора дома просит огромного терпения и аккуратности.

Мастер обязан иметь способности при работе с паяльничком и устройствами для диагностики электронных цепей. Если вы неуверены в собственных силах, лучше отнести движок при ремонте в мастерскую как еще его называют без помощи других сменять весь якорь.

Для самостоятельной перемотки якоря пригодится:

Видео:Как проверить якорь болгаркиСкачать

• провод для новейшей обмотки. Употребляется медная жила с поперечником, точно подходящим старенькому проводнику;
• диэлектрическая бумага для изоляции обмотки от сердечника;
• лак для заливки катушек;
• паяльничек с оловянно-свинцовым припоем и канифолью.

Перед перемоткой принципиально сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника.

Процесс перемотки состоит из последующих шагов:

1. Демонтаж старенькых обмоток. Их нужно аккуратненько удалить, не повредив железного корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы либо повреждения, их нужно загладить ратфилем по другому зашлифовать наждаком. При, для рабочей чистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
2. Подготовка коллектора для подключения нового провода. Снимать коллектор ненужно. Следует оглядеть ламели и замерить мегомметром либо мультиметром сопротивление контактов относительно к корпусу. Оно будет менее 0,25 МОм.
3. Удаление старенькой проводки на коллекторе. Кропотливо убрать остатки проводов, прорезать пазы в части контактов. Дальше в пазы будут вставлены окончания проводов катушек.
4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала шириной 0,3 мм, к примеру, электротехнического картона. Порезать определённое количество гильз и воткнуть в пазы очищенного якоря.
5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается поочередными радиальными движениями, против часовой стрелки. Такая укладка именуется «укладкой вправо». Намотка Повторить для всех катушек. Около коллектора стянуть провода толстой нитью из х/б ткани (капрон использовать запрещено, потому что он плавится при нагреве).
6. Проверка свойства намотки. В конце укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и вероятных обрывов.
7. Финальная обработка. Готовую катушку обработать лаком по другому эпоксидкой для скрепления обмотки. В промышленных критериях пропитку сушат в особых печах. Дома это сделают в духовке. При необходимости — использовать для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Как показывает практика, что если решено сменять якорь болгарки, то поменять его предпочтительнее вкупе с опорными подшипниками и крыльчаткой остывания мотора.

1. Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с иными глазами моделями — недопустима.
2. Отвёртки, гаечные ключи.
3. Мягенькая щётка и ветошь для протирки механизма.

Смена якоря начинается с разборки болгарки. Производятся последующие шаги:

Отвёрткой выкручиваются щёточные узлы с 2-ух сторон. Извлекаются щётки.

Чтоб установить к месту новый якорь болгарки следует взять новейшую деталь, после этого собрать инструмент в оборотном порядке. Последователь действий последующая:

1. На вал якоря устанавливается диск фиксации.
2. Способом напрессовки устанавливается подшипник.
3. Насаживается малая шестерня и фиксируется стопорным кольцом.
4. Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
5. Закручиваются болты крепления редуктора.
6. Якорь с редуктором вставляется в корпус болгарки и фиксируется.
7. Щётки осаждаются на место, запираются крышками.

После выполнения обозначенных действий болгарка готова к работе. Смена якоря произведена.

https://www.youtube.com/watch?v=neg1O6fP-yA

Старая суфийская мудрость говорит: «Умён тот человек, который способен выйти достойно из сложной ситуации. Но мудр тот, кто в такую ситуацию не попадает.

» Соблюдая правила эксплуатации радиоэлектронных товаров, не допуская перегрева мотора, реально избежать поломок и проблем при работе болгарки. и хранение инструмента в чистоте и сухости предупредит его механизмы от загрязнения и окисления токонесущих частей.

Своевременное техническое сервис инструмента гарантированно освободит от противных сюрпризов в свое время работы.

Источник: https://ctln.ru/proverka-jakorja-bolgarki-multimetrom/

Как проверить исправность и выполнить ремонт якоря болгарки своими руками, пошаговая инструкция, видео

Как сказал Шекспир: «Ничто не вечно под Луной». Бытовая техника, увы, не исключение. Случается, что даже самый надёжный механизм выходит из строя. И надо быть готовым встретить этот факт без паники, с твёрдой уверенностью, что безвыходных ситуаций не бывает.

Как устроена болгарка, какие могут быть неисправности, как проверить якорь электродвигателя, определить причину поломки и устранить неполадки? Знание устройства основных узлов электроинструмента позволит мастеру своими руками провести диагностику и ремонт угловой шлифовальной машины.

Особенности работы асинхронного двигателя болгарки

Практически во всех электроприборах, использующихся в быту, применяется асинхронный электрический двигатель. Важным преимуществом этого типа мотора является то, что при изменении нагрузки на него, частота оборотов не меняется.

Это означает, что если, к примеру, долго и без остановки резать камень бытовой болгаркой, никаких внешних признаков перегрузки двигателя заметно не будет. Скорость вращения диска будет постоянная, звук однотонным.

Изменится только температура, но этого можно и не заметить, если руки одеты в перчатки.

Коллектор асинхронного двигателя чувствителен к перегреву

При невнимательном отношении, преимущество может превратиться в недостаток. Асинхронные двигатели очень чувствительны к перегреву, значительное превышение рабочей температуры влечёт за собой оплавление изоляции на обмотках ротора.

Вначале мотор будет работать с перебоями, а потом — когда произойдёт межвитковое короткое замыкание — двигатель остановится совсем. Стоит несколько раз сильно перегреть двигатель болгарки и, наиболее вероятно, что якорь оплавится.

Кроме того, от высокой температуры отпаиваются контакты, соединяющие провода первичной обмотки с коллектором, что ведёт к прерыванию подачи электрического тока.

Как определить неисправность якоря болгарки

Признаками поломки якоря болгарки являются: повышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в разные стороны. Если такие симптомы присутствуют, работу инструментом следует прекратить — это опасно. Подозрения легко проверить с помощью несложных тестов.

Визуальный осмотр снаружи

Поиск неисправности следует начать с визуального осмотра болгарки:

1. Провести общий осмотр инструмента.
2. Обратить внимание на целостность сетевого шнура, наличие напряжения в розетке.
3. При помощи индикатора напряжения убедиться, что ток поступает на коллектор двигателя и кнопку пуска.

Индикатором проверяют целостность электрической цепи

Осмотр прибора изнутри

Если с питанием всё в порядке, но болгарка не работает, придётся вскрыть корпус, чтобы получить доступ к мотору. Как правило, разборка не представляет сложностей. Но необходимо придерживаться простых правил, которые позволят избежать неприятностей во время обратной сборки:

1. Обязательно отключить прибор от сети перед разборкой.
2. Снять со шпинделя рабочий диск и защитный кожух.
3. Произвести вскрытие корпуса в хорошо освещённом месте, на чистой поверхности стола.
4. Запомнить расположение всех деталей и узлов перед разборкой. Рекомендуется зарисовать или сфотографировать внутреннее устройство прибора.
5. Шурупы и винты крепления складывать в отдельном месте, чтобы не потерялись.

Осматривать мотор лучше всего под ярким освещением, чтобы все мелкие детали были хорошо различимы. Якорь должен свободно вращаться вокруг своей оси, правильно работающие подшипники не должны при работе издавать звук.

На якоре не должно быть следов оплавившейся проводки, обмотки контура должны быть целыми, без разрывов. Можно понюхать ротор. При межвитковом замыкании изоляционный лак подгорает и издаёт устойчивый специфический запах.

Но для такой диагностики необходим определённый опыт.

Прозвонка цепей тестером

Если визуальный осмотр не дал явных результатов, продолжить обследование рекомендуется при помощи мультиметра.

Выставив тумблер переключения режимов в положение омметра (диапазон 200 Ом), необходимо двумя щупами «прозвонить» две соседние ламели якоря. Если сопротивление на всех витках одинаковое, это значит, что обмотки исправны.

Если же на каких-то парах тестер показывает другое сопротивление или обрыв цепи — в этой катушке неисправность.

Видео:Как проверить РОТОР (якорь) болгарки и любого другого электроинструментаСкачать

https://www.youtube.com/watch?v=Whk3BdHPrQU

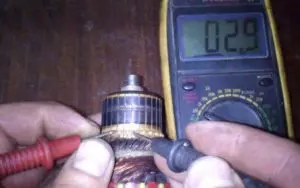

Мультиметром в режиме измерения сопротивления проверяют целостность катушек

Разрыв проводки может произойти между обмоткой и сердечником. Следует внимательно обследовать места соединения катушек с ламелями коллектора в нижней части якоря, визуально проверить пайку контактов.

Проверка контактов лампочкой

Если нет тестера, выйти из положения можно с помощью простой лампочки на 12 вольт. Мощность может быть любой, оптимально 30–40 Вт.

Напряжение от аккумулятора 12 вольт надо подать на вилку болгарки, вставив в разрыв одного провода лампочку. При исправном якоре, если вращать шпиндель рукой, лампочка должна гореть, не изменяя яркости.

Если накал меняется — это верный признак межвиткового короткого замыкания.

Если же лампочка не горит, то это может говорить о следующем:

1. Возможно зависание щёток в нерабочем положении. Сработалась подпорная пружина.
2. Произошёл разрыв питающего контура.
3. Произошло замыкание или разрыв в обмотке статора.

Существуют и другие способы диагностики, но они требуют более сложного оборудования, которое в домашних условиях обычно не применяют. Опытный мастер определит поломку с высокой степенью точности, используя «пробойник» или простейший трансформатор с разрезанным тороидальным сердечником и одной первичной обмоткой.

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

Схема устройства якоря болгарки

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Мастер должен иметь навыки в работе с паяльником и приборами для диагностики электрических цепей. Если вы неуверены в своих силах, лучше отнести двигатель для ремонта в мастерскую или самостоятельно заменить весь якорь.

Для самостоятельной перемотки якоря понадобится:

• провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
• диэлектрическая бумага для изоляции обмотки от сердечника;
• лак для заливки катушек;
• паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника.

Процесс перемотки состоит из следующих шагов:

1. Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
2. Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
3. Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
6. Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
7. Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Замена якоря самостоятельно в домашних условиях

Практика показывает, что если решено заменить якорь болгарки, то менять его лучше всего вместе с опорными подшипниками и крыльчаткой охлаждения двигателя.

https://www.youtube.com/watch?v=LOVmOwMWxfU

Для замены потребуются:

1. Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с другими моделями — недопустима.
2. Отвёртки, гаечные ключи.
3. Мягкая щётка и ветошь для протирки механизма.

Как снять якорь

Замена якоря начинается с разборки болгарки. Выполняются следующие шаги:

1. Отвёрткой выкручиваются щёточные узлы с двух сторон. Извлекаются щётки.Для снятие понадобится широкая плоская отвёртка
2. Выкручиваются 4 винта, крепящие корпус редуктора.Снимать корпус надо осторожно
3. Аккуратно вскрывается и снимается крышка редуктора для получения доступа внутрь шестерёночного механизма.Для разборки редуктора понадобится съёмник
4. Снимается стопорное кольцо, фиксирующее малую шестерню на якоре.
5. Освобождается от крепления фиксатор якоря, извлекается якорь вместе с малой шестернёй и подшипником.
6. Шестерня, подшипник и диск фиксации якоря снимаются, протираются ветошью.Подшипник снимается специальным съёмником.Съёмник приводится в действие вращением упорного винта

Как поставить якорь на место

Чтобы установить на место новый якорь болгарки следует взять новую деталь, после чего собрать инструмент в обратном порядке. Последователь действий следующая:

1. На вал якоря устанавливается диск фиксации.
2. Методом напрессовки устанавливается подшипник.
3. Насаживается малая шестерня и фиксируется стопорным кольцом.
4. Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
5. Закручиваются болты крепления редуктора.
6. Якорь с редуктором вставляется в корпус болгарки и фиксируется.
7. Щётки осаждаются на свои места, закрываются крышками.

После выполнения указанных действий болгарка готова к работе. Замена якоря произведена.

: как проверить болгарку

Древняя суфийская мудрость гласит: «Умён тот человек, который способен выйти с достоинством из сложной ситуации. Но мудр тот, кто в такую ситуацию не попадает.

» Соблюдая правила эксплуатации бытовой техники, не допуская перегрева мотора, можно избежать поломок и неурядиц в работе болгарки. и хранение инструмента в чистоте и сухости предотвратит его механизмы от загрязнения и окисления токонесущих элементов.

Своевременное техническое обслуживание инструмента гарантированно избавит от неприятных сюрпризов во время работы.

Источник: https://tehznatok.com/remont/proverka-i-remont-yakorya-bolgarki-svoimi-rukami.html

Как проверить якорь электродвигателя

В бытовых приборах и оборудовании установлены различные типы электродвигателей. Эти различия зависят от условий эксплуатации, назначения и выполняемых ими функций. Например, в электродрелях, миксерах, кухонных комбайнах, пылесосах, стиральных машинах и других устройствах с частым изменением скорости вращения вала применяются коллекторные двигатели.

Если требуется обеспечить долговременный стабильный режим работы, то в таком оборудовании используются уже асинхронные электродвигатели, наиболее подходящие для небольших самодельных станков.

Тем не менее, во всех случаях часто приходится решать вопрос, как проверить якорь электродвигателя в домашних условиях.

Видео:Как проверить якорь и статор в домашних условиях.Искрят щётки на электроинструментах.Скачать

Современные сервисные услуги достаточно дороги, поэтому очень многие пытаются самостоятельно обнаружить неисправность и выполнить ремонт.

Коллекторные двигатели и основные неисправности якоря

Коллекторные электродвигатели рассчитаны на работу от бытовых сетей, напряжением 220В. Практически все они являются синхронными агрегатами. В отличие от асинхронных электродвигателей, коллекторные устройства состоят из неподвижного статора и вращающейся обмотки на валу – якоря. Напряжение на них подается с помощью щеточно-графитного устройства, которое и есть коллектор.

https://www.youtube.com/watch?v=HlsB9v9dZJs

Основная причина, требующая проверки якоря и других деталей, состоит в появлении искр. Активное искрение свидетельствует об износе щеток и коллекторного узла или нарушении контактов.

Кроме того, искры могут появиться в результате межвиткового замыкания, то есть, замыкания обмоток в коллекторе.

Появление таких нарушений требует качественной диагностики, начиная с визуального осмотра и заканчивая проверкой мультиметром.

Первоначальный осмотр позволяет выявить оборванные или выгоревшие обмотки, а также выгорание в точках их подключения.

Поэтому, в первую очередь следует обращать внимание на состояние обмоток и целостность витков. Если обмотки почернели полностью или частично, это уже указывает на определенные проблемы с якорем.

Иногда изоляцию достаточно просто понюхать, чтобы определить характерный запах гари.

Более точную информацию можно получить путем проверки якоря мультиметром. Прозвонка выполняется поэтапно, захватывая все элементы двигателя:

• Вначале прозваниваются попарные выводы обмоток статора к ламелям. Сопротивления на каждом из них должны иметь одинаковое значение.
• Далее проверяется сопротивление между ламелями и корпусом якоря. В норме оно должно быть бесконечным.
• Целостность обмотки проверяется путем прозвонки выводов.
• После этого проверяется состояние цепи между корпусом статора и выводами якорной обмотки. При наличии пробоя на корпус, бытовое устройство категорически запрещается подключать к напряжению. В этом случае требуется обязательный ремонт или полная замена неисправных деталей.

После ремонта коллекторного электродвигателя нужно соединить все элементы между собой и подключить устройство к питанию 220В. Если агрегат работает нормально, значит ремонт выполнен правильно.

Проверка асинхронного электродвигателя

Кроме коллекторных, в быту можно встретить и асинхронные двигатели, устанавливаемые в некоторых моделях стиральных машин или в компрессорах холодильников.

Гораздо чаще они используются в компрессорах, насосах, различных станках и другом оборудовании. Несмотря на высокую надежность, данные электродвигатели также подвержены поломкам и неисправностям.

В этих конструкциях роль якоря выполняют обмотки статора, поэтому визуальный осмотр нужно начинать именно с них.

Часто обмотки перестают работать, когда они отсырели или, произошел обрыв витков. Поэтому если двигатель очень долго не эксплуатировался, необходимо выполнить проверку сопротивления изоляции с помощью мегомметра. При отсутствии мгаомметра, агрегат в целях профилактики рекомендуется разобрать и сушить обмотки статора в течение нескольких суток.

Вполне возможно, что причина неисправности кроется не в самом электродвигателе, а связана с какими-либо другими факторами. Поэтому, прежде чем начинать ремонтировать сам агрегат, следует убедиться в наличии напряжения, проверить магнитные пускатели, кабели подключения, тепловое реле.

Если в схеме имеется конденсатор, его тоже нужно проверить. При исправности всех перечисленных элементов, можно приступать к разборке двигателя для первичного осмотра. Проверка должна проводиться при полном отсутствии электропитания.

Необходимо предотвратить самопроизвольное или ошибочное включение агрегата.

В процессе осмотра, кроме других деталей, особенно тщательно проверяются обмотки статора. Они должны быть целыми, без торчащих или оторванных проводков. Особое внимание следует обращать на черные пятна, указывающие на возможное подгорание проводов. В исправном состоянии проводники имеют темно-красный цвет.

Почернение наступает при выгорании электроизоляционного лака, наносимого на их поверхность. При осмотре может быть выявлено полное или частичное выгорание обмотки и межвитковое замыкание. При частичном выгорании двигатель будет работать и быстро нагреваться.

Поэтому обмотка в любом случае перематывается полностью.

Если внешний осмотр не дал результатов, дальнейшую диагностику нужно проводить с помощью измерительных приборов. Чаще всего для этих целей используется мультиметр, позволяющий определить целостность обмотки, наличие или отсутствие пробоя на корпус.

https://www.youtube.com/watch?v=AAuwIEIMR40

В двигателях на 220В прозваниваются пусковая и рабочая обмотки. Сопротивление пусковой должно быть в 1,5 выше, чем у рабочей. В электродвигателях на 380В, подключаемых звездой или треугольником, схема разбирается, после чего поочередно прозванивается каждая обмотка.

Сопротивление на каждой из них должно быть одинаковым, с отклонением не более чем на 5%. Также все обмотки обязательно прозваниваются между собой и на корпус. Если значение сопротивления не бесконечно, это свидетельствует о наличии пробоя обмоток на корпус или между собой.

В этом случае требуется их полная перемотка.

Отдельно проверяется сопротивление изоляции обмоток двигателя. В этом случае мультиметр не поможет, потребуется мегомметр на 1000В, подключаемый к отдельному источнику питания.

При выполнении измерений один провод прибора касается корпуса двигателя в неокрашенном месте, а другой провод поочередно соединяется с каждым выводом обмотки. Если сопротивление изоляции составляет менее 0,5 Мом, значит двигатель требует просушки.

При выполнении измерений нужно соблюдать осторожность и не касаться измерительных проводов. Измеряемое оборудование должно быть обесточено, продолжительность измерений составляет не менее 2-3 минут.

Наибольшую сложность представляет поиск межвиткового замыкания. Его невозможно выявить при визуальном осмотре. Для трехфазных двигателей применяются специальные измерители индуктивности, которые в норме показывают одинаковое значение на всех обмотках. При наличии повреждения, индуктивность у такой обмотки будет наиболее низкой.

Источник: https://electric-220.ru/news/kak_proverit_jakor_ehlektrodvigatelja/2017-06-20-1301

Как проверить статор болгарки – причины неисправности, приборы для проверки

Видео:Искрят щетки, КАК ПРОВЕРИТЬ ЯКОРЬ/ HOW TO CHECK the rotorСкачать

Статор – неподвижная часть электродвигателя, предназначенная для создания электромагнитного поля, в котором вращается ротор (движущаяся часть мотора). В число возможных причин неисправности угловой шлифовальной машины –УШМ, «болгарки» – входит обрыв или короткое замыкание витков обмотки (катушки) статора.

Возможные причины

Факторы, вызывающие выход статора из строя:

• скачок напряжения;
• попадание воды;
• перегрузка и вызванный ею перегрев;
• резкое выдергивание шнура из розетки.

Признаки, по которым можно понять, что неисправен статор:

1. Появляется запах горелой изоляции.
2. Перегревается корпус.
3. Появляется дым.
4. Вращение вала замедляется или прекращается.
5. Самопроизвольно раскручивается вал, инструмент резко набирает максимальные обороты.

Провода обмотки покрыты защитным слоем изоляционного лака. При перегреве он подгорает и разрушается. Это и вызывает короткое замыкание витков. Лак при этом издает специфический запах. Замыкание всего одного из проводов полностью выводит из строя болгарку.

Правила, которые помогут избежать перегрева двигателя УШМ:

1. Выключать устройство после работы на пониженных оборотах не сразу, а примерно через одну минуту.
2. При работе под нагрузкой на пониженных оборотах делать частые перерывы.

Часто можно избежать замены неисправного статора, перемотав его обмотку. Перемотку испорченной катушки статора болгарки можно сделать своими руками, но рекомендуется все же поручить эту работу специалисту.

Разборка болгарки

Как проверить статор угловой шлифовально машины (болгарки)? Начать нужно с разборки устройства. Для выполнения работы понадобится отвертка.

Порядок действий:

1. Удалить с поверхности, на которой будет произведена разборка болгарки, все лишние детали.
2. Снять рабочий диск.
3. Открутить винт, крепящий кожух.
4. Открутить винты, крепящие пластину.
5. Сдвинуть кожух в сторону шнура.

Основные детали электродвигателя УШМ:

• ротор (якорь);
• статор;
• коллектор;
• щетки.

Статор находится на внешней стороне двигателя, поверх ротора. Чтобы достать статор сначала придется вынуть щетки, затем снять редуктор и уже после этого вытянуть из корпуса болгарки якорь. Ротор из статора перед проверкой нужно вынимать.

Осмотр рекомендуется проводить при ярком освещении. Прежде всего нужно внимательно осмотреть обмотку и убедиться в том, что на ней нет видимых разрывов.

Если осмотр не выявил причину неисправности статора, то понадобится специальный прибор для проверки.

Проверка индикатором короткого замыкания

Обнаружить обрыв обмотки или короткое замыкание в ней можно с помощью индикатора коротко замкнутых витков (ИК). Другие названия – индикатор межвиткового замыкания или индикатор дефектов обмоток электрических машин.

https://www.youtube.com/watch?v=j_WpHfusdIw

Прибор состоит из:

• блока питания;
• корпуса с ЖК-дисплеем, гнездами для подключения принадлежностей;
• соединительных проводов;
• большого индукционного датчика;
• малого индукционного датчика.

Принцип работы индикатора основан на индуктировании импульсной электродвижущей силы в проверяемой обмотке. При наличии короткозамкнутых витков регистрируется импульс магнитного поля от тока короткого замыкания, протекающего по ним.

Порядок проведения проверки статора болгарки прибором ИДВИ:

1. Осмотреть индикатор межвиткового замыкания. Убедиться в отсутствии внешних повреждений, целостности соединительных проводов и датчиков.
2. Подключить блок питания.
3. Нажать кнопку питания и убедиться в исправности прибора.
4. Если индикатор дефектов обмотки долго находился на холоде, то его нужно выдержать при комнатной температуре не менее 2 часов.
5. Отключить электропитание УШМ.
6. Выбрать из двух датчиков большой или малый в зависимости от размера статора.
7. Если в паспорте угловой шлифовально машины не указано номинальное напряжение, приходящееся на один виток обмотки, то его нужно определить по формуле: номинальное напряжение всей катушки делить на количество витков.
8. Включить прибор.
9. Установить на индикаторе ближайшую большую, чем полученная при расчете, амплитуду импульсного испытательного напряжения.
10. Прижимая датчик к поверхности обмотки, последовательно проверить все пазы, выжидая по 3–4 с. При обнаружении короткого замыкания прибор издаст звуковой сигнал, а на дисплее появится соответствующая надпись.
11. Если короткозамкнутые витки не обнаружены, то на приборе установить следующую (большую по значению) амплитуду и убедиться в наличии запаса прочности изоляции обмотки.
12. Выключить прибор.

Индикатором дефектов обмотки можно проверить состояние изоляции между катушками статора и ротора, а также между обмоткой статора и корпусом болгарки. Если нет возможности купить готовый прибор, то можно сделать более простой индикатор короткозамкнутых витков самостоятельно.

Проверка мультиметром

Убедиться в исправности статора можно с помощью прибора – мультиметра. Это универсальное измерительное устройство. Им можно измерить несколько электрических величин: напряжение, силу тока, сопротивление.

Прибор состоит из корпуса, на котором находятся дисплей, переключатель и гнезда, и двух шнуров со щупами (плюсовым и минусовым).

Минусовой щуп всегда подключают к нижнему гнезду, а плюсовой – к среднему или верхнему, в зависимости от силы тока в проверяемом устройстве.

Чтобы проверить статор УШМ (болгарки) необходимо выставить на мультиметре значение сопротивления от 20 до 200 Ом и поочередно поднести щупы измерительного прибора к обмоткам. Если сопротивление везде имеет одинаковую величину, то катушка исправна.

Если же прибор показывает в некоторых точках другое сопротивление, то в обмотке есть короткое замыкание или обрыв одного из витков. По такому же принципу проводят проверку статора омметром.

Его отличие от мультиметра заключается лишь в том, что этот прибор может измерить только сопротивление.

Прибор для проверки якорей и статоров электрических машин

Еще одно устройство, с помощью которого можно поверить статор болгарки – прибор для поверки якорей и статоров электрических машин ПУНС 5. Устройство имеет световую и звуковую сигнализации, позволяет обнаружить межвитковое замыкание обмоток, обрыв, измерить сопротивление изоляции катушек.

Прибор работает в двух режимах – «якорь» и «статор». Смена режима происходит с помощью переключателя. Устройство оснащено удобным приспособлением для установки и фиксации проверяемого двигателя. Оно состоит из двух лапок, прикрепленных к валу.

Лапки свободно двигаются вдоль вала, что позволяет изменить расстояние между ними и проверять двигатели разного размера. Проверку осуществляют с помощью двух щупов. На наличие обрыва или замыкания на обмотке статора указывают специальные светодиоды красного цвета и звуковой сигнал.

Подробнее процедура проверки описана в инструкции к прибору.

Заключение

Тщательно проверить статор угловой шлифовальной машины сравнительно несложно. Но сделать это можно, лишь используя специальные приборы. Поэтому, если визуальный осмотр подтвердил, что причина неисправности болгарки заключается в испорченном статоре, дальнейшую проверку и ремонт лучше производить в специализированной мастерской.

Источник: http://pro-instrument.com/ruchnoj/kak-proverit-stator-bolgarki.html

Как проверить якорь электродвигателя в домашних условиях?

Видео:Три способа как проверить якорь и статор.Скачать

Якорь электродвигателя относится к вращающейся части, на которой собирается грязь, образуется нагар. При неисправностях можно провести диагностику в домашних условиях визуально и при помощи мультиметра. На трущихся поверхностях не должно быть сколов, царапин и трещин. При обнаружении таковых проводят меры по их устранению.

Типичные неисправности

Якорь электродвигателя при нормальных режимах работы не подвергается износу. Заменяют только щетки, замеряя допустимую длину. Но при длительных нагрузках обмотки статора начинают нагреваться, что приводит к образованию нагара.

Из-за механических воздействий якорь электродвигателя может перекоситься при повреждении подшипниковых узлов. Двигатель будет работать, но постепенный износ ламелей или пластин приведет к окончательному выходу его из строя. Но для спасения недешевого оборудования часто достаточно провести профилактический ремонт и прибором можно будет пользоваться длительное время.

К негативным факторам, влияющим на якорь электродвигателя, относят попадание влаги на металлические поверхности. Критичным является длительное воздействие влажности и появление ржавчины. Из-за рыжих скоплений и грязи происходит повышение трения, это увеличивает токовую нагрузку. Контактные части греются, припой может отслаиваться, создавая периодическую искру.

https://www.youtube.com/watch?v=T11bt2uM3B4

В сервисном центре могут помочь, но это потребует определённых затрат. С поломкой можно справиться и самостоятельно, ознакомившись с вопросом: как проверить якорь электродвигателя в домашних условиях. Для диагностики понадобится прибор, замеряющий сопротивление и инструменты.

Как проводится диагностика неисправности?

Проверка якоря электродвигателя начинается с определения самой неисправности. Полный выход из строя этого узла происходит из-за рассыпавшихся щеток коллектора, разрушения слоя диэлектрика между пластинами, а также за счет короткого замыкания в электрической цепи. В случае искрения внутри прибора делают вывод об износе или повреждении токосъемников.

Искрение щеток начинается из-за появления зазора в месте контакта с коллектором. Этому предшествует падение прибора, высокая нагрузка на вал при заклинивании, а также нарушение целостности припоя на выводах обмоток.

Неисправность на работающем электродвигателе проявляется типичными состояниями:

• Искрение основной признак неисправности.
• Гул и трение при вращении якоря.
• Ощутимая вибрация при работе.
• Смена направления вращения при прохождении якорем траектории менее оборота.
• Появление запаха оплавляющейся пластмассы либо сильный нагрев корпуса.

Что делать при появлении перечисленных отклонений в работе?

Частота вращения якоря электродвигателя поддерживается постоянной. При холостых оборотах неисправность может не проявляться. Под нагрузкой трение компенсируется увеличением тока, протекающего через обмотки. Если стали заметны отклонения в работе болгарки, дрели, стартера, то нужно снять подачу напряжения.

Дальнейшая эксплуатация приборов может привести к пожару или к поражению человека электрическим током.

Первым делом рекомендуется осмотреть корпус изделия, оценить проводку на целостность, отсутствие оплавленных частей и повреждения изоляции. На ощупь проверяют температуру всех частей прибора.

Рукой пробуют вращать якорь, он должен перемещаться легко, без заеданий. Если механические части целые и нет загрязнений переходят к разборке.

Диагностика внутренних частей

Обмотка якоря электродвигателя не должна иметь нагара, тёмных пятен, похожих на последствия перегрева. Поверхность контактных частей и области зазора не должна быть зосоренной. Мелкие частицы снижают мощность двигателя и повышают ток. Не стоит производить разборку приборов с включенной в сеть вилкой в целях безопасности проведения работ.

Рекомендуется проводить съемку процесса разборки для исключения сложностей при обратном процессе. Либо можно записывать на листок каждый шаг своих действий. Допускается некоторый износ щеток, ламелей. Но при обнаружении царапин следует выяснить причину их происхождения. Возможно, этому поспособствовала трещина в корпусе, которую можно заметить только при нагрузке.

Работа омметром

Искренние могло происходить из-за пропадания электрического контакта в одной из ламелей. Для замера сопротивления рекомендуется ставить щупы со стороны токосъемников.

Вращая вал двигателя, наблюдают за показаниями циферблата. На экране должны быть нулевые значения. Если проскакивают цифры даже в несколько Ом, то это говорит о нагаре.

При появлении бесконечного значения судят об обрыве в цепи.

Независимо от результатов далее следует проверить сопротивление между каждыми соседними ламелями. Оно должно быть одинаковым для каждого замера. При отклонениях нужно осмотреть все соединения катушек и поверхность прилегания щёток. Сами щетки должны иметь равномерный износ. При сколах и трещинах они подлежат замене.

Катушки соединяются с сердечником проводкой, которая могла отслоиться. Припой часто не выдерживает ударов от падений. У стартера ток через контакты может достигать 50А, что приводит к прогоранию некачественных соединений. Внешним осмотром определяют места повреждений. Если не обнаружили неисправности, то проводят замер сопротивления между ламелью и самой катушкой.

Если нет омметра?

При отсутствии мультиметра потребуется источник питания 12 Вольт и лампочка на соответствующее напряжение. У любого автолюбителя с таким набором не возникнет проблем. На вилку электроприбора подключают плюсовую и минусовую клеммы. В разрыв ставится лампа накаливания. Результат наблюдают визуально.

https://www.youtube.com/watch?v=glCJUE1ci00

Вал якоря вращают рукой, лампа горит без скачков яркости. Если наблюдается затухание судят о неисправном двигателе. Скорее всего, произошло межвитковое замыкание. Полное пропадание свечения свидетельствует об обрыве в цепи. Причинами могут быть неконтакт щеток, обрыв в обмотке или отсутствие сопротивления в одной из ламелей.

Как «оживить» неисправный прибор?

Ремонт якоря электродвигателя начинают только после полной уверенности в неисправности узла. Царапины и сколы на ламелях убирают круговой проточкой поверхности. Нагар и копоть можно снять чистящими средствами для контактных электрических соединений. Разбитые подшипники перепрессовывают и меняют на новые. Важно соблюсти балансировку вала при сборке.

Вращение должно быть лёгким и без шума. Поврежденную изоляцию восстанавливают, можно использовать обычную изоленту. Соединения, вызывающие подозрения, лучше пропаять заново. При проблемах с катушками якоря рекомендуется прибегнуть к перемотке, которую можно выполнить самостоятельно.

Восстановление катушек

Перемотать якорь электродвигателя можно в условиях гаража, только требуется быть осторожным при нанесении каждого витка. Медная проводка подбирается аналогичной намотанной. Сечение нельзя менять, это приведёт к нарушению скоростных режимов работы двигателя. Бумага диэлектрическая потребуется для отделения обмоток. Катушки в конце заливают лаком.

Потребуется паяльник и навыки его использования. Места соединений обрабатывают кислотой, для нанесения оловянно-свинцового припоя пользуются канифолью. При демонтировании старой обмотки подсчитывают количество витков и наносят аналогичное количество новой намотки.

Корпус должен быть очищен от старого лака и других включений. Для этого подходит напильник, наждачка или горелка. Для якоря изготавливают гильзы, материалом служит электротехнический картон. Полученные заготовки укладывают в пазы. Намотанные катушки следует делать правыми витками. Выводы со стороны коллектора перематывают капроновой нитью.

Каждый провод припаивается к соответствующей ламели. Сборка должна заканчиваться очередными замерами сопротивления контактных соединений. Если все в норме и нет коротких замыканий можно проверять работу электродвигателя под напряжением.

Источник: http://fb.ru/article/294187/kak-proverit-yakor-elektrodvigatelya-v-domashnih-usloviyah

Видео

ДЕД ЯКОРЬ ЭЛЕКТРОДВИГАТЕЛЯ ПРОВЕРЯЛ РЕЗИНКОЙ и МУЛЬТИМЕТРОМ Как проверить якорь электродвигателяСкачать

Не работает болгарка. Как проверить статор и ротор УШМСкачать

Как проверить СТАТОР болгарки и любого другого электроинструментаСкачать

Проверка якоря и статора в домашних условияхСкачать

Проверяем якорь и статор лампочкойСкачать

САМЫЕ ТУПЫЕ ОШИБКИ ПРИ РЕМОНТЕ БОЛГАРКИСкачать

Лучший и простой способ проверки якоря дрелиСкачать

Болгарка искрит и дёргается, щётки новые, якорь, статор целый. Как починить? Ремонт инструмента БошСкачать

✅#Ремонт якоря "цыганский💃🎶 инструмент"Cheap tool. Repair anchorsСкачать

Почему ИСКРЯТ и ГОРЯТ ЩЕТКИ на БОЛГАРКЕ!!! Ремонт или Замена Болгарки УШМСкачать

Диагностика болгарки \ Перестала включаться \ Как найти обрыв \ Ремонт инструментаСкачать

Простая Проверка якоря коллекторного двигателя ОмметромСкачать

Как проверить исправность якоря простым способом.Скачать

Как проверить статор любого инструмента?Скачать

Все неопытные мастера допускают эту ошибку! 👉 Как не сломать инструмент при ремонте!Скачать
