Как Работает Перфоратор

Горизонтальная схема размещения применяется, Вы, в легких перфораторах, вертикальная. в средних не томных. Но бывают не исключения. Тяжкий перфоратор Metabo KHE 96 при весе практически 12 кг имеет горизонтальное размещение мотора.

Инструмент с горизонтальной сборкой более малогабаритен не комфортен на работе в узеньких местах. Но эта конструкция характеризуется завышенной ударной нагрузкой на движок не несколько худшими критериями его остывания.

Вертикальная сборка обеспечивает наилучшие условия работы мотора (понижение ударной вибрации не действенное остывание), в добавок более широкую амплитуду движения поршня не бойка благодаря способности использовать заместо качающегося подшипника кривошипно-шатунный механизм с увеличенным ходом поршня.

Перфораторы с вертикальным расположением мотора способны переносить более насыщенную работу, чем модели с горизонтальной сборкой.

Ударный механизм

Различают два главных варианта выполнения ударного электропневматического механизма. с применением качающегося («опьяненного») подшипника как еще его именуют кривошипно-шатунного механизма. 1-ый вариант применяется для легких не, отчасти, средних перфораторов, 2-ой. для средних не томных.

На рисунке ниже представлена схема перфоратора легкого типа. Его ударный механизм состоит из качающегося подшипника, поршня, тарана не бойка.

Во время работы перфоратора, вращение от электродвигателя передается на внутреннюю втулку качающегося подшипника. При этом его наружная втулка вместе с перпендикулярной осью, соединенной с поршнем, совершает колебательные движения.

Между поршнем и тараном находится воздушное пространство, которое, благодаря поочередно создающемуся в нем повышенному давлению и разрежению, заставляет таран повторять колебательные движения поршня, нанося удары по бойку. Последний в свою очередь ударяет по инструменту, находящемуся в патроне.

Таким образом, энергия электродвигателя трансформируется в ударную энергию инструмента.

Пневматический ударный механизм оснащен функцией самоотключения при холостом ходе. В то время, когда инструмент (сверло, бур, коронка) не прижат к обрабатываемой поверхности, таран сдвигается вперед, открывая в корпусе отверстие для входа и выхода воздуха.

В результате этого компрессия и разрежение в рабочей воздушной полости не создаются, ударный механизм отключается, и перфоратор работает без ударов.

При нажатии инструментом на обрабатываемую поверхность, отверстие перекрывается тараном, в воздушной полости возникает компрессия, и ударный механизм начинает функционировать.

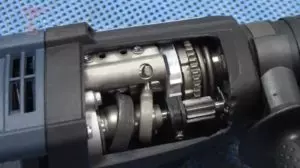

Как устроен перфоратор? Что внутри у перфоратора? На примере перфоратора DeWALT D25603K

Как устроен перфоратор? Что происходит в перфораторе внутри? Как работет перфоратор? Принцип работы перфор

как работает перфоратор с китайским инвертером IPOWER 1500w чистый синус

как работает перфоратор с китайским инвертером IPOWER 1500w чистый синус К сожалению не снял сам процесс.

В средних и тяжелых перфораторах, имеющих вертикальную компоновку двигателя, поршень приводится в движение кривошипно-шатунным механизмом. Повышенная амплитуда движения поршней способствует более высокой мощности удара, которая у тяжелых перфораторов может достигать 20 Дж. Работа ударного механизма происходит аналогично тому, как было описано выше.

В конце статьи есть видео демонстрирующее работу ударного механизма.

На рисунке ниже показано устройство перфоратора отечественного производства Прогресс ПЭ-40/1050, мощностью 1050 Вт с вертикальным расположением двигателя и кривошипно-шатунным приводом ударного механизма. Вращение от двигателя через червячный вал передается на косозубую шестерню, на валу которой находится кривошип, приводящий в движение поршень.

Антивибрационная система

В конце статьи есть видео демонстрирующее работу активной антивибрационной системы.

https://www.youtube.com/watch?v=xBUUVywgtwQ

Кроме этого, за гашение вибрации может отвечать еще и рукоятка: снизу ее крепят к корпусу с помощью шарнира, а сверху через пружинный механизм. Под пассивной антивибрационной системой подразумевают обычные резиновые накладки на корпусе, которые также защищают и от проскальзывания руки. Однако надо признать, что толк от накладок не слишком велик.

Электрическая схема перфоратора

В общем, электрическая схема перфоратора может существенно отличаться у разных моделей, а в самом простом своем варианте она аналогична электрической схеме электродрели, которая подробно описывается в статье Устройство дрели.

Предохранительная муфта

В качестве предохранительных в перфораторах используются два типа муфт: фрикционные и пружинно-кулачковые.

Первые состоят из дисков, в нормальном состоянии прижатых друг к другу и передающих вращательный момент.

При заклинивании инструмента диски проскальзывают друг относительно друга, отсоединяя вал двигателя от патрона с насадкой. Фрикционная муфта используется, например, в моделях компании Metabo.

Многие фирмы используют предохранительные муфты пружинно-кулачкового типа. Они состоят из двух полумуфт, имеющих на торцах радиально расположенные выступы и впадины (зубья), которые при нормальном режиме совмещены. Прижим полумуфт друг к другу обеспечивается пружиной.

Принцип действия пружинно-кулачковой муфты основан на проскальзывании полумуфт друг относительно друга в том случае, если момент сопротивления начинает превышать прижимающую силу пружины. При этом раздается характерный треск, сигнализирующий о том, что насадку заклинило.

Считается, что пружинно-кулачковая муфта надежнее фрикционной, однако и у нее есть серьезный недостаток. Он заключается в том, что в процессе работы кончики зубьев завальцовываются, что приводит к срабатыванию муфты даже в том случае, когда насадку не заклинило, а лишь возникло большое сопротивление.

Некоторые умельцы справляются с этой проблемой тем, что подкладывают под пружину шайбу толщиной 3-5 мм, увеличивающую силу сжатия пружины и, следовательно, момент срабатывания муфты.

Однако излишняя «жесткость» муфты тоже нежелательна, поскольку делает слишком сильным рывок инструмента при заклинивании насадки, который может привести к травмированию рук людей, работающих с перфоратором.

Редуктор перфоратора

Для смазки редуктора применяется консистентная смазка, заправляемая в редуктор при первоначальной сборке и во время технического обслуживания или ремонта. в те моменты, когда осуществляется разборка перфоратора.

демонстрирующее устройство перфоратора:

Источник: https://vdiweb.ru/kak-rabotaet-perforator-video/

Как работать перфоратором

Незаменимым помощником профессиональных строителей и людей, любящих делать ремонт собственноручно, всегда остается перфоратор. Предназначением инструмента является пробивание, то есть его работа заключается в быстрых и сильных ударах по неподвижной или вращающейся насадке.

Основная задача перфоратора – бурение отверстий в кирпичных, железобетонных и бетонных конструкциях. Современные модели перфораторов не ограничиваются только функцией бурения, они имеют функцию сверления с ударом или без него, что дает возможность использовать инструмент в других целях.

Перфораторы могут иметь от 1, 2 или 3 функции:

1. Вращение с ударом.
2. Вращение с ударом или без него.
3. Вращение с ударом или без него и долбление.

Итак, для того чтобы можно было сверлить перфоратором, необходимо переключить прибор в безударный режим.

Видео:❓ Как устроен перфоратор? Что внутри у перфоратора? На примере перфоратора DeWALT D25603KСкачать

Для начала работы нужно установить сверло на место, где должно быть отверстие, после чего нажать кнопку включения. Не нужно слишком сильно давить на поверхность. Некоторые современные приборы имеют систему включения — выключения, которая обеспечивает плавный режим работы, соответственно, отверстие будет сделано в нужном месте, поскольку данный режим позволит удержать сверло на метке.

https://www.youtube.com/watch?v=PxoQlyZdSu4

Нельзя включать ударный режим при работе с металлом и деревом, таким образом, можно сломать сверло или патрон.

Для мелких работ целесообразней использовать дрель, поскольку перфоратор не сделает мелкую работу аккуратно.

Сверление бетона

Бетон сверлят в режиме ударного сверления, то есть вращение с ударом.

Для эффективной работы периодически нужно вынимать сверло и ставить его на место.

Как правильно работать перфоратором

В такой способ вы избавитесь от шлама и пыли.

Сравнивая эффективность дрели и перфоратора можно отметить следующее: перфоратор хорошо сверлит бетон, за счет высокой амплитуды и энергии удара. Но, если требуется просверлить пустотелый кирпич, то дрель будет лучшим выбором.

Всегда нужно помнить о чистоте инструмента. После того, как вы закончили работу перфоратором необходимо его почистить-продуть вентилятором и протереть влажной тряпкой.

Для качественной работы нужно своевременно менять смазку и щетки редуктора.

Работая перфоратором — будьте осторожны! Случайное попадание перфоратора в электропроводку может не только вывести из строя инструмент, но и ударить вас током.

Таким образом, прежде чем приступать к работе, необходимо узнать, где расположена проводка.

Можно, только прежде нужно внимательно изучить инструкцию инструмента.

Перфоратор — мы изучаем природу ударной силы

Независимо от ваших соседей, живущих в жилом доме или в соседнем районе в частном порядке, вы должны уважать их право на неприкосновенность частной жизни и улучшать условия жизни для своих семей.

В законе Российской Федерации в Жилищном кодексе есть особые признаки использования шумового инструмента в четко определенные дни недели и часы дня.

Статья SP 51.13330.2011 Запись «Защита от шума» 23-03-2003 с поправками, внесенными в 2011 году, регулирует положение шума помещений любого типа, а также многочисленные меры для расчета и проектирования звукоизоляции в зданиях для жилого и промышленного использования. Для проживания время работы определяется шумовым прибором с 7.00 до 23.00 с допустимыми уровнями шума в диапазоне 35-79 дБа.

Для Московской области были внесены поправки в этот закон, которые определяют воскресенье и праздничные дни — как это запрещено для такого рода работ.

Точно: как выбрать правильный снимок — убедитесь, что он полезен

И как стать мастером, который постоянно работает с шумным инструментом?

В конце концов, уровень шума перфоратора колеблется от 80 до 110 дБ (А), дрели — от 70 до 90 дБ (А).

Постоянное воздействие шума оказывает плохое воздействие на организм человека, вызывает быструю усталость, снижает иммунитет, проблемы с сердечно-сосудистой системой и т. Д.

Мы не должны забывать, что постоянный шум, который не очень интенсивный, более опасен, чем громкий и резкий, но недолговечный звук.

Эффект шума может накапливаться, постепенно разрушая нервную систему.

Вот почему врачи ввели такую ​​концепцию, как «доза шума»,

Поэтому, если вы часто работаете «громко» инструмент — не забывайте, что вы должны делать все возможное на регулярной основе. Используйте ушную защиту (наушники, затычки для ушей). Доза шума помогает снять сон, отдохнуть в тихой комнате. Хорошим способом отдыха на природе является шум листьев, шум травы.

tribuna.ru
Фотография: gebaeudereinigung-in-berlin.de

Мы используем разные методы бурения скважин.

Как правильно использовать перфоратор

Какой из них будет выбран, зависит от многих факторов.

Наиболее важными являются:

• геологические условия (тип почвы и глубина водоносного горизонта);
• требуемая глубина и диаметр сверления;
• хорошая маркировка;
• сложность работы (в зависимости от твердости земли — все слои над водоносным горизонтом, глубина водоносного горизонта);
• затраты на рабочую силу.

Метод пунша: сильные и слабые стороны

Перкуссионное бурение скважин (или метод поворота) является одним из самых старых методов (обнаружено около 4000 лет назад китайцами), оно также является одним из самых простых и дешевых.

https://www.youtube.com/watch?v=FmUeb8xeaec

Это его почти единственное преимущество перед другими способами.

Он используется для выполнения работ в переменных породах (в каменных и каменных почвах, известняках, глинистых почвах или песчаниках, консолидации метода, он не используется).

Важным недостатком является невозможность цементировать выемки, полученные этим способом, тем самым повышая риск введения вредных веществ.

Кроме того, этот метод не подходит для большой глубины прохода: не более 20 метров, если ударный механизм приводится в движение приводом, а 10-15 метров — при ручном сверлении. Да, давление воды будет слабым.

Для сверления скважин перфоратор использует специальный верх, который проникает в землю с острыми и мощными ударами. Механизм удара управляет приводом или вручную.

Кончик состоит из нескольких труб и фильтров. Корпус прилагается.

Видео:Как правильно пользоваться перфораторомСкачать

Фильтр предназначен для определенных нагрузок. Если эти нагрузки превышены, их можно легко отключить.

Вы можете навредить себе.

Чтобы этого избежать, столбец следует периодически поворачивать с помощью ключа, что означает, что для работы требуется больше работы. Шланг также может быть поврежден путем ручного перфорирования, если трудно ударить молотком.

Кончик может располагаться на дне более крупной скважины с малой глубиной: благодаря этому труба может удерживаться в вертикальном положении во время дальнейшего бурения.

Что делать, если воды слишком мало?

Вы можете решить проблему, используя один из следующих способов:

• углубить фильтр;
• разместить более крупный фильтр (представить сборные);
• выполнить другое сверление;
• провести несколько других скважин и объединить их в общую систему.

Надеемся, что эта статья вам полезна.

Мы будем благодарны, если вы нажмете на кнопки социальной сети.

Мы изучили правила работы с перфоратором и предоставили несколько советов, которые помогут вам управлять этим инструментом.

Процесс работы с перфоратором

Первоначально мы превратим этот инструмент в то, как он сверлит, и в любом случае его не следует активировать.

Мы сделаем это, установив переключатель на метку, расположенную рядом с изображением, в форме упражнения, согласно которому у нас есть упражнение, точно в том месте, где нам нужно сделать отверстие.

Как работает электрическая дрель

Не пытайтесь выталкивать инструмент. В каком режиме мы должны включить переключатель, я показал вам на рисунке ниже.

Прежде чем приступить к работе с инструментом, посмотрите, каков ваш способ воздействия.

• После первого запуска, пусть устройство будет работать на «холостом ходу», прежде чем приступать к работе.
• Кроме того, взгляните на работу редуктора, не должно быть никаких стуков и других звуков.
• Также проверьте странный запах дыма и дыма, который может исходить от читателя, если он не работает должным образом.

Бурение с ударом

Теперь нам нужно перейти к методу «сверление путем удара», поэтому мы установили переключатель для включения метки «шелк и молот» — как показано на рисунке ниже.

• Как мы уже говорили, мы сверляем до дыры в точке, где мы нажимаем на начало.
• Имейте в виду, что сильное давление на перфоратор в этой части не улучшает ваш результат.Во время работы вам требуется плавное и простое давление на устройство.
• Попытайтесь не сгибать сверло и сделать его прямым перпендикуляром к поверхности, в которой мы делаем отверстие. Держите перфоратор крепко.

Внимание: при бурении, например, в стенах, вы сталкиваетесь с арматурными деталями, вы можете потерять контроль над блоком капель и придерживаться того, что будет намного сложнее не упомянуть тот факт, что отверстие будет намного хуже, чем первоначально планировалось ,

Этого можно избежать, если ваша позиция удобна, и перфоратор будет удерживать вас.

Эффективный способ

Но последняя функция. Он обычно используется для сноса, штробления, дольбления.

• Повторите все те же шаги, переведите переключатель в изображение, «молоток», затем держите удар очень сильно, затем на нем и при использовании на поверхности.
• Затем установите переключатель в режиме удара.В этом случае он должен находиться в таком положении, чтобы он был напротив метки, имеющей форму молотка.
• Затем крепко держите ударника обеими руками.
• Затем включите его и приложите немного усилий, чтобы удерживать стуки в месте, которое вы выбрали.
• Вам не нужны инструменты с силой.Это не приведет к лучшим результатам.

Убедитесь, что: НЕ изменяйте положение режима пуансона, когда он находится в рабочем состоянии.

Короче говоря, как графически выполнять работу с перфоратор, наш эксперт по видео.

https://www.youtube.com/watch?v=IOx7IT80hk4

Похожие видео

Источник: https://stroitel12.ru/kak-rabotat-perforatorom/

Как пользоваться перфоратором: вставить сверло, штробить стены, заточить бур и прочее, полезное видео

Перфоратор был изобретён в 1851 году как инструмент для горнодобывающей промышленности.

В 1932 году компания Бош презентовала в Германии первый электромеханический ударный перфоратор, предназначенный для строительных работ. С тех пор БошХаммеры выпускаются серийно, лицензии на производство приобрели и другие фирмы.

Основные функции перфоратора: сверление, бурение и удар. Как правильно пользоваться перфоратором, выполняя различные виды работ?

Принцип действия перфоратора

Новаторская суть изобретения перфоратора заключается в том, что ударная сила генерируется самим инструментом. Происходит это за счёт преобразования вращательной энергии электродвигателя в поступательное движение поршня. Поршень приводит в движение боёк (ударник), который уже непосредственно выполняет работу.

В зависимости от того, какой инструмент используется, какой режим активирован, перфоратор может сверлить, бурить или работать в режиме отбойного молотка.

Номинальная мощность перфоратора колеблется в диапазоне от 1,5 кДж до 20 кДж. Если представить, что с высоты 1 м на пол уронили гирю весом в 1кг, то она ударит по поверхности пола с силой в 1 кДж. Соответственно, 20-килограммовая гиря ударит с силой 20 кДж.

Правила пользования прибором

Перфораторы широко используются в современном строительном производстве, они заменили монотонный и малоэффективный ручной труд. Но его использование сопряжено с определёнными рисками, о которых надо знать, прежде чем приступать к работе.

Работа с перфоратором требует аккуратности

Прежде всего работать нужно исправным инструментом в штатном режиме, разрешённом производителем. Электропитание должно обеспечиваться через кабель, сечение которого соответствует потребляемой мощности.

Видео:✅ Устройство ПРЯМОГО (горизонтального) SDS-Max перфоратора на примере перфоратора DeWALTСкачать

После транспортировки перфоратора в холодное время года для размягчения смазочных жидкостей внутри механизма необходимо выждать не менее получаса.

Оператор, осуществляющий работу, должен быть здоров. Перед работой необходимо изучить инструкцию к прибору и правила техники безопасности.

Основные режимы работы перфоратора

Перфораторы работают в нескольких основных режимах, переключаемых оператором в зависимости от проводимых работ.

Режимы работы перфоратора: сверление, бурение, удар

Сверление

Выполняется после переключения регулятора в соответствующий режим (пиктограмма сверла). Подавляющее количество моделей перфораторов снабжены функцией постепенного набора оборотов рабочего вала. Управляется частота оборотов с помощью кнопки пуска. При слабом нажатии обороты от ноля плавно поднимаются выше. При нажатии кнопки до упора обороты становятся максимальными.

В зависимости от того, какой материал надо просверлить, рекомендуется регулировать частоту оборотов сверла или бура. Так, деревянные изделия лучше всего сверлить на высоких оборотах, металлические на низких, а бетон или камень — на средних.

Чаще всего перфоратор используется для сверления камня или бетона. Связано это с тем, что устройство патрона для крепления бура имеет люфт в продольной оси, рассчитанный на ударно-бурильную функцию. Поэтому при сверлении отверстий в дереве или металле не всегда можно достичь желаемой точности. Наконечник бура может слегка «вилять».

Для точного сверления отверстий рекомендуется использовать кулачковый патрон с SDS-хвостовиком. Сверло без люфта закрепляется в кулачковом патроне, который вставляется в перфоратор. Кулачковый патрон входит в комплект либо приобретается отдельно. С помощью сменного патрона можно сверлить любые отверстия и материалы.

https://www.youtube.com/watch?v=iVBeHTbjbhc

В режиме сверления можно использовать перфоратор как миксер для замешивания различных строительных смесей — от краски до лёгких штукатурных и гипсовых составов. Большое удобство заключается в том, что скорость и направление вращения удобно регулируются.

Бурение

Режим бурения включается переводом регистра переключателя в среднее положение (нужно выбрать пиктограмму сверла и молотка).

Обычно обозначается знаком нарисованного на корпусе сверла и молотка одновременно. Применяется бурение для долбёжки бетонных и каменных материалов.

Можно не только делать отверстия, но также прокладывать каналы для разводки электрических и других кабелей в штукатурке или кирпичных стенах.

Так как бурение имеет множество разнообразных форм, инженерами разработаны многочисленные насадки для ведения работ в различных условиях. Все их объединяет наличие специального хвостовика, который совмещается с патроном SDS+.

Удар

Ударный режим применяется для монтажных и демонтажных работ. На переключателе режимов обозначен пиктограммой молотка. При работе в этом режиме отсутствует вращение рабочего вала. Происходит только поступательное движение инструмента.

Реверс

Функция реверса позволяет переключать направление вращения патрона в разных направлениях.

Переключатель реверса находится под рукой

Часто при бурении железобетонных конструкций бур упирается в арматуру и входит с ней в клинч. Для того, чтобы освободить его, предусмотрен переключатель реверса, который даёт возможность провернуть бур в обратном направлении и продолжить бурение, минуя арматуру. Обычно кнопка реверса расположена непосредственно возле пусковой кнопки агрегата.

Режим реверса превращает перфоратор в шуруповёрт, которым можно закручивать и откручивать болты, гайки и шурупы любого размера и конфигурации.

Дополнительные возможности инструмента

Кроме вышеперечисленных, к стандартному набору опций в современном перфораторе относятся:

• линейка для определения глубины отверстия;
• рычаг фиксации рабочего положения пусковой кнопки;
• предохранительная муфта — останавливает работу мотора при заклинивании бура.

А также в конструкцию каждого устройства заложены системы:

• пылеудаления — крыльчатка на двигателе с системой отводящих пыль каналов;
• погашения вибрации — специальные пружины между корпусом и силовым агрегатом;
• электронного регулирования работы и контроля состояния щёток на коллекторе электромотора.

Важное правило, несоблюдение которого может привести к выходу перфоратора из строя. Переключение режимов должно производиться только при полной остановке работы инструмента.

Правила безопасного использования инструмента

Использовать перфоратор допустимо только с применением личных средств защиты. К ним относятся защитные очки, наушники, перчатки, респиратор. Одежда должна быть без развевающихся длиннополых элементов. Волосы собраны под головным убором. Обувь должна быть сухой, удобной и нескользящей, желательно с носками, усиленными металлическими пластинами.

Внимание. Работать перфоратором в позах с неустойчивой точкой опоры запрещено. Отдача при бурении может вывести человека из равновесия, в результате возможны травмы.

Уровень шума работающего инструмента колеблется в районе 100–110 дБ. Если обрабатываемая поверхность резонирует (например, бетонная стена), то шумность может достигать 140–150 дБ. Такая звуковая нагрузка может привести к возникновению соматических заболеваний или психических расстройств. Необходимо применять наушники или беруши.

Как вставить / вытащить сверло или бур

Чтобы работа с перфоратором была безопасной, необходимо освоить несколько простых навыков. К обязательным умениям относятся установка и снятие сверла, бура или любой другой насадки.

Установка рабочего инструмента

На всех перфораторах установлен патрон типа SDS+, не требующий ключей. В отличие от кулачковых патронов установка сверла занимает секунды:

1. Оттянуть основание патрона вниз.
2. Вставить хвостовик сверла в отверстие.
3. Отпустить основание патрона, пружина вернёт патрон на место, механизм запорных шариков надёжно зажмёт бур в своих металлических объятиях.
4. Проверить надёжность крепления сверла, потянув его на себя. Режущий инструмент не должен выниматься.

Установка бура в перфоратор занимает секунды

Правильно установленный бур не должен выходить из гнезда более чем на 1 см при попытке вытянуть его руками.

Если в перфоратор установлен кулачковый патрон, закрепить бур можно традиционным методом — вращением корпуса патрона вокруг собственной оси до затягивания резьбы.

Снятие рабочего инструмента

Чтобы снять сверло или насадку после работы или для замены необходимо:

1. Дождаться полной остановки вращения патрона.
2. Оттянуть основание патрона вниз до упора.
3. Вынуть из патрона сверло.
4. Отпустить основание патрона.

Внимание! От трения сверло сильно нагревается. Используйте перчатки, чтобы не получить ожог.

Оснастка перфоратора

Чтобы получить более полное представление о широких возможностях перфоратора, совершим краткий экскурс в мир насадок, которые применяются в работе этого электроинструмента. Основные виды насадок:

• Буры. «Свёрла», предназначенные для бурильных работ по камню и бетону. На конце усилены твердосплавной головкой. Основное предназначение — проведение монтажных работ, крепёж, проводка коммуникаций.
• Коронки (цифенборы). Устройство для вырезания отверстий большого диаметра. Если необходимо сделать отверстие большой глубины, с коронками применяют специальные переходники, позволяющие выдвигать оснастку на нужную длину. Успешно применяются для обработки керамической плитки, в монтаже электрооборудования.
• Зубила. Самая многообразная категория насадок для перфоратора. Различаются размерами, формой, длиной и шириной рабочей поверхности. Бывают зубила в форме пики, в форме плоской лопатки, а также канальные зубила (штроберы), предназначенные для выдалбливания каналов в бетонных или кирпичных стенах. Незаменимый помощник при демонтажных работах (снятие старой плитки, демонтаж стяжки, подгонке и выравнивании кирпичной кладки перед штукатуркой).

Фотогалерея: буры, коронки и зубила

Буры для сверления камня и бетона Коронки сверлят большие отверстия Зубила режут бетон и долбят канавки

Видео:🛠️Принцип работы перфоратора - полный урок🧑🛠️Скачать

Устанавливаются все виды насадок в SDS+ патрон одинаково, в фиксации используется принцип подвижных зажимных шариков. При правильной установке оснастка может свободно перемещаться по продольной оси, не выпадая при этом из гнезда.

https://www.youtube.com/watch?v=ZNHSwRfugJ8

Если загорелся красный светодиод на контрольной панели перфоратора, это означает, что агрегат работает с превышением нормативной нагрузки на двигатель. Следует провести технический осмотр и устранить причину перегрузки.

Где ещё применим перфоратор

Сфера применения перфоратора не ограничивается лишь работой с бетоном или камнем. Везде, где требуется ударная техника, можно применять этот универсальный аппарат.

Забиваем в землю трубу

Тяжёлые перфораторы — массой свыше 8 кг и ударом до 20 кДж, применяют при забивании абиссинской скважины. Оцинкованную трубу с острым наконечником ставят вертикально и, используя режим молотка, загоняют в землю.

Конечно, диаметр такой трубы не может быть большим (до 1 дюйма). Но и этого достаточно, чтобы обеспечить водой среднюю семью.

Таким методом пользуются при устройстве водозабора в местах, недоступных тяжёлой бурильной технике.

В режиме удара перфоратор забивает трубу в землю

Трамбуем грунт в теплице

Неплохо зарекомендовало себя применение насадки на перфоратор для трамбовки грунта. Она представляет собой плоскую металлическую пластину, которой «утаптывают» площадку земли. Применяется в локальных масштабах при строительстве теплиц, обустройстве грядок.

С трамбовочной насадкой перфоратор пригодится в огороде

Мешаем цементные смеси

часть перфоратора — вращающийся патрон. Этого достаточно, чтобы поручить перфоратору замешивание цементной стяжки или плиточного клея. Всё, что необходимо — приобрести насадку-миксер с хвостовиком SDS+.

С насадкой-миксером перфоратор замешивает цемент

Подводя итог, хотелось бы заметить, что данная статья носит ознакомительный характер. Полная информация изложена в руководстве по эксплуатации, которое каждый производитель прилагает к своей продукции.

У инструментов, произведённых различными компаниями, различаются рабочие показатели и характеристики, есть особенности эксплуатации. Это необходимо учитывать при использовании оборудования в процессе работы.

Источник: https://tehznatok.com/kak-polzovatsya/kak-pravilno-i-bezopasno-polzovatsya-perforatorom.html

Как устроен перфоратор: устройство, работа, режимы, двигатель

Все когда-нибудь сталкивались с необходимостью просверлить отверстие в потолке или стене. Хорошо, если стена из кирпича, а если из железобетона? Обычной дрелью сделать это будет проблематично. Для таких работ используется перфоратор. Даже при незначительных мощностях эффективность его будет гораздо лучше, чем у дрели.

Что из себя представляет перфоратор? В чем его преимущество? Несмотря на разнообразие производителей, конструктивных особенностей, основное устройство у всех — одинаковое. Как и принцип работы. В конце статьи вас ждёт видео сюжет на тему того как устроен перфоратор.

Устройство и работа перфоратора

Основную роль выполняет электродвигатель. Он приводит в движение механизм или вал, который при помощи плавающего подшипника заставляет двигаться поршень.

Поршень создает избыточное давление в специальном канале, у автомобилистов это называется компрессия. Установленное в нем ударное устройство под давлением заставляет двигаться присоединенный с помощью патрона рабочий орган.

Рабочий орган — это сверло или бур. В перфораторах устанавливаются коллекторные электродвигатели.

Существует два исполнения ударного механизма — электромеханическое и электропневматическое.

Обычно используют электропневматический тип

Электромеханический тип основан на принципе создания электромагнитными катушками возвратно-поступательного движения сердечника, который передает эти удары на рабочую часть.

Принцип действия электропневматического типа, являющегося основным, основан на принципе создания компрессии.

Механическое вращение преобразуется в движение поршня, создающего давление, и при помощи сжатого воздуха производит ударное воздействие на боек, бьющий по хвостовику сверла.

https://www.youtube.com/watch?v=GT5elr1AyXI

Перфораторы могут отличаться расположением электродвигателя. Удобнее всего пользоваться перфоратором с двигателем, который установлен горизонтально. Получается не громоздкая, удобная модель. Но она применяется в инструментах малой и средней мощности.

Если инструмент мощный и применяется для продолжительных и больших объемов работ, то в таком случае двигатель будет располагаться вертикально. В чем их отличие? Даже по внешнему виду это становится очевидно. В месте расположения двигателя, прорези для вентиляции и, соответственно, охлаждения.

Такой аппарат сможет работать намного дольше без перегрева двигателя, производительность будет соответственно больше.

Как и у обычного отбойного молотка, в перфораторах есть режим холостого хода.

Компрессия, то есть избыточное давление в поршневом механизме, отвечает за работу ударного механизма. По окончании работ перфоратор убирается от обрабатываемой поверхности, ударный механизм под действием пружин отодвигается вперед. Воздух из поршневой системы выходит, и ударный механизм не работает. Для возобновления работы ударного механизма сверло надо утопить, придавив перфоратор вперед.

По принципу используемой энергии существует 4 вида перфораторов: аккумуляторные, электрические, бензиновые и пневматические.

Горизонтальный или вертикальный двигатель, в чем разница

Перфораторы, в которых двигатель установлен горизонтально, удобнее, легче и привычней, похожи на дрель. Если двигатель вертикальный, у него лучше система охлаждения, значит, работать они могут дольше и интенсивней. Но он больше по размерам и тяжелее. Плюс это или минус, если работающий быстрее устанет?

Основные режимы работы

Очень удобная система, на перфораторе установлен переключатель. Три положения:

• ударный (отбойный молоток),
• вращение — функция обычной дрели,
• вращение с ударами, собственно, и есть перфоратор.

Видео:Как пользоваться перфоратором для новичковСкачать

Перед работой обязательно установите его в нужное положение.

Не секрет, что работа с инструментом вызывает сильные вибрации. Даже при работе с обычной дрелью. А в перфораторе вибрация будет сильнее. Изготовители пытаются различными способами это устранить. Существуют активные, с маркировкой AVS.

Но в основном их применяют на инструментах большой мощности. Система предназначена для гашения вибрации. Правда, эта система совсем погасить вибрацию не может, но уменьшает значительно. Пассивная же система — это обычные резиновые накладки на корпусе.

Толк от таких накладок не очень большой.

Рабочий орган для перфоратора

Патрон у перфоратора изготовлен совсем по другому принципу, чем в обычных дрелях, его не надо зажимать ключом. И устроен он по-другому.
Инструмент, который применяется для перфораторов, тоже нужно применять специальный. Сверло от обычной дрели здесь не подойдет. В чем его особенность?

Сверла или бур очень легко заменить, надо просто вставить. Применена система зажима инструмента SDS. На сверлах или других деталях есть специальные канавки, идущие вдоль. Инструмент свободно ходит вперед и назад, при этом нагрузка при ударах уменьшается. Поэтому при покупке перфоратора обязательно поинтересуйтесь, насколько доступен в продаже инструмент к данной модели.

В перфораторе можно использовать и обычные сверла. Если у вас есть переходник, можно заменить патрон. Но не у всех перфораторов это можно сделать, только у моделей, где это предусмотрено.

Срок службы перфоратора довольно большой. Но и стоит он в два раза больше. При всех своих достоинствах перфоратор все же является ручным электроинструментом. Обращаться с ним следует аккуратно. Смазывать, менять щетки. И тогда он прослужит долго.

по теме

Сюжет о том как устроен перфоратор на примере инструмента DeWALT D25603K:

Источник: https://otomkak.ru/powerdrill/

Как правильно работать перфоратором

Перфоратор – это обычный рабочий инструмент. Но все ли умеют им пользоваться. Какие функции он выполняет? Сверление и бурение отверстий, штробление стен и пробивка каналов. Мы расскажем как это сделать.

Перфоратор присутствует в арсенале каждого уважающего себя хозяина. Но все ли умеют его правильно использовать. В умелых руках перфоратор – это универсальный инструмент, который сможет заменить дрель, отбойный молоток и в ряде случаев даже лом и кувалду.

Но для эффективного использования нужно знать все параметры инструмента и уметь его настроить. Кроме того нужно для каждого отдельного случая подбирать соответствующую насадку.

Например, на фото представлен перфоратор, который настроен для работы в режиме дрели для бурения отверстия большого диаметра. В этом случае применяется дополнительная насадка с центровым сверлом

Как настроить перфоратор?

В первую очередь нужно изучить инструкцию, прилагаемую к инструменту. Обычно перфоратор имеет три основные функции:

• сверление;
• ударное бурение;
• ударный режим, для штробления и пробивания каналов.

Из полученной информации можно представить, какие работы им можно выполнять. А также, какая оснастка требуется.

https://www.youtube.com/watch?v=jNXsc9U5wh4

На фото представлен перфоратор со съёмным зажимным патроном и установленным фиксатором шплинтового типа для бура. Рядом размещены буры для работы по бетону в режиме ударной дрели и обычные сверла с цилиндрическим хвостовиком.

На корпусе перфоратора размещён переключатель режима работы, каждый режим отмечен графическим символом.

Изображение сверла говорит о работе в качестве дрели, сверло и молоток – режим ударной дрели, в этом случае бур помимо вращательного движения совершает колебания вперёд-назад.

Молоток – это режим работы в качестве отбойного молотка, в этом случае рабочий инструмент совершает поступательно-возвратные движения без вращения.

Смена оснастки производится достаточно легко. Для этого достаточно провернуть фиксирующее кольцо на патроне и снять патрон вперёд и вверх. Для того чтобы зафиксировать быстросъёмный патрон достаточно одеть его на вал, и провернуть кольцо фиксатор.

Фиксация инструмента в зажимном патроне осуществляется с помощью сдвижных кулачков. При вращении верхней части патрона. Шплинтовой патрон требует лишь установки инструмента в гнездо до щелчка, извлечение инструмента производится при нажатии на верхнюю часть патрона.

Для того чтобы переключить режим работы нужно выключить перфоратор, вдавить красную клавишу на переключателе, и перевести указатель на нужную позицию.

Как и любой травмоопасный инструмент, перфоратор имеет предохранитель от случайного включения. Предохранитель автоматический и срабатывает при плотном охвате рукоятки инструмента ладонью. Как видно на фотографии, обычно это небольшая кнопка на рукояти.

Следующим элементом управления служит флажок реверса. Он переключает направление вращения патрона перфоратора. Направо или налево в зависимости от ситуации. Располагается флажок над спусковым механизмом инструмента и свободно переключается большим пальцем руки.

Кроме быстросъёмного зажимного патрона дополнительно в комплект перфоратора может включаться:

• встроенная подсветка;
• выдвижной щуп для контроля глубины бурения;
• ручка для удержания инструмента.

Дополнительные опции улучшают качество работы и её комфортность.

Сверление и бурение перфоратором

В первую очередь необходимо поставить требуемую оснастку на вал перфоратора, быстросъёмный зажимной патрон или шплинтовой фиксатор для бура. После чего установить выключатель на корпусе в нужное положение.

Предварительно разметив отверстие можно приступать к работе. Само сверление нужно начинать плавно, стоит учитывать, что нажим на спуск перфоратора регулирует скорость вращения. По этой причине нужно начинать сверление на небольших оборотах, ориентируя сверло или бур как можно точнее по месту.

При глубоком отверстии иногда нужно ослаблять нажим на ручку инструмента и отводить бур немного назад, это позволит вывести пыль из канала отверстия и остудить рабочие поверхности.

Глубину бурения можно регулировать съёмным щупом или полоской скотча или изоляционной ленты обёрнутой вокруг бура на необходимой глубине отверстия.

Ударный режим работы

Используется для расширения и пробивания небольших отверстий в камне, бетоне или кирпиче, а также для проделывания штробы. В качестве оснастки в этом случае используется лопатка. Фактически это механическое зубило.

Работы в этом режиме нужно проводить аккуратно, откалывая небольшие куски бетона от основы, сама лопатка устанавливается под углом к обрабатываемой поверхности.

Техника безопасности при работе с перфоратором

Работа с твёрдыми материалами в любом режиме создаёт много пыли и мелких осколков, особенно это заметно в ударных режимах. Поэтому при работе с перфоратором необходимо соблюдать меры предосторожности:

Видео:Четвёртый режим - Крутая функция перфоратора о которой ты не знал!Скачать

• работать в защитных очках и респираторе;
• при использовании перфоратора на высоте, на стремянке или лесах,
• необходимо обеспечить устойчивость;
• работая в ударном режиме использовать перчатки, так как при соударении острия лопатки с камнем или кирпичом создаётся достаточно большое количество осколков;
• соблюдать требования электробезопасности, перед работой убедится, что в районе будущего отверстия нет проводки.

При использовании зажимного патрона нужно контролировать качество зажима инструмента.

Важно! Для обеспечения долговечности свёрл и буров ни в коем разе не охлаждать их во время работы в ёмкости с водой или маслом.

https://www.youtube.com/watch?v=RdVEJY1ovaQ

В умелых руках мастера перфоратор крайне универсальный инструмент. Но для того чтобы полностью реализовать его функции необходимо знать его возможности и уметь им пользоваться. Также нужно отметить, что различного рода насадки значительно увеличивают объем работ, которые можно проводить с помощью инструмента.

Источник: https://instrumentiks.ru/sovety/kak-rabotat-perforatorom

Видео

Отбойный молоток принцип работы видеоСкачать

Как работает перфоратор DEKO DKH 1100W ОБЗОР!!! ЧАСТЬ 2Скачать

Как пользоваться перфоратором? Советы по использованию перфоратора | sima-land.ruСкачать

Как пользоваться перфоратором ? (Пап а как)Скачать

Запомни эту хитрость по доработке перфораторы для ровного сверленияСкачать

Принцип действия перфоратора.Скачать

Видео как работает перфоратор с китайским инвертером IPOWER 1500w чистый синусСкачать

Как починить перфоратор? \ Ремонт перфоратора \ how to repair electric tools \ Обслуживание и ремонтСкачать

УДАРНАЯ ДРЕЛЬ ИЛИ ПЕРФОРАТОР | ЧТО ЛУЧШЕ?Скачать

НИКОГДА НЕ СМАЗЫВАЕТЕ БУР ПЕРФОРАТОРА . . . ???Скачать

Инструменты для детей. Ручной электроинструмент.Скачать

Как в перфоратор закрепить сверло? поменять патронСкачать

Что будет, если.. ? Как убить перфоратор за 30 минут.Скачать

Перфоратор – как выбрать? Характеристики и отличия - что учесть при выборе инструментаСкачать
