Как Разобрать Перфоратор Макита 2450 Видео

Как отремонтировать патрон и ударный механизм ствола перфоратора makita 2470

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работать с посторонним  шумом.

Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470.

Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Разборка перфоратора Макита 2470 начинается со снятия ручки переключателя режимов.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).
 На ручке при помощи отвертки подковыривается и снимается защелка.
 После снятия защелки, ручка переводится в крайнее левое положение, в режим «Сверление».

Зажатая пальцами ручка вынимается из пазов корпуса.

инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

: Как поставить Как снять переключатель режимов на перфоратор Makita HR 2450

Порядок установки ручки режимов

Для установки переключателя режимов в корпус, необходимо произвести некоторые действия:• вставить переключатель в положение «сверление» в посадочное гнездо до щелчка;• перевести переключатель против часовой стрелки в положение «удар»;• перевести переключатель со щелчком против часовой стрелки до положения «сверление»;• вставить пружинку и красную кнопку;• сверху вставить накладку до фиксации.

Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита.А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками.

При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

На схеме ниже изображено устройство патрона перфоратора.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

• износ защитного резинового пыльника поз.1;
• расслабление стопорного кольца поз.2 или его частичный износ;
• износ шарика поз.20;
• потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм.В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита.

Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору.
Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

https://www.youtube.com/watch?v=ZTXoWm1jFQY

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.
Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.

Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания.

Патрон собран.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита
Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца.
Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть.Отделяется ротор от механической части(редуктора) просто.Правой рукой надо зажать редуктор, ротор зажать левой.Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок.

Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизмаУдарный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм.
А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

Видео:Разборка перфоратора Makita HR 2450Скачать

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32.С другой стороны вала устанавливается муфта сцепления поз.

39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36Особое внимание следует обращать на состояние подшипников качения.В перфораторе установлены импортные подшипники.

Допускается установка отечественных подшипников.

Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма
Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита.Вал представляет собой ствол поз.21, в котором собран ударный механизм.На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.

В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур.

А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо.
Боек

Цилиндр с ударником

С разборкой мы разобрались.
Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Читайте если проблемы с электрической частью перфоратора.

быстрой разборки перфоратора Макита

: как разобрать перфоратор makita за 5 минут

#makita

РусскийУкраїнськаБеларускаяOʻzbek tiliEnglish

Источник: http://sdelalremont.ru/remont-mexanicheskoj-chasti-perforatora-makita-2450-i-2470.html

Как разобрать перфоратор Макита своими руками? Схема сборки модели 2450

На сегодняшний день застройщики предлагают покупателям сотни различных квартир и домов. Нередко жильцы хотят незначительно изменить их параметры, сделав жилье более удобным и комфортным.

Перфораторы Макита позволят выполнять ремонтные работы качественно и быстро. Заводские детали и хорошее качество сборки увеличат срок эксплуатации и помогут избежать сбоев в процессе реставрации.

Статья даст представление об основных преимуществах продукции этого производителя.

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

https://www.youtube.com/watch?v=rvorbixVUi8

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

• Общий вес – 2,04 кг
• Система SDS позволяет крепить буры
• Можно долбить и сверлить
• В системе предусмотрены три режима функционирования
• Наибольшее число ударов в минуту – 4500
• Поступательная сила движения – 2,7 джоуля
• Мощность сетевого питания составляет 780 ватт.

Почему перфоратором Макита нежелательно долбить?

Нередко техника выходит из строя, и бур вылетает из перфоратора. Это случается в силу разных причин. Многие пользователи перфораторов Макита сталкиваются с тем, что их устройство не бьёт, но сверлит при этом. Устранить поломку можно самостоятельно. Наиболее распространенные причины неисправностей представлены ниже:

• Износ промежуточного вала
• Деформация зажимных узлов
• Поломка шатунной системы
• Недостаток смазки для корректной работы
• Поломка ударных составляющих

Перфоратор Макита: ремонт своими руками

Самостоятельный ремонт инструмента допускается при наличии специальных навыков и знаний.

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

• Снять патрон
• Снять переключатель
• Устранить дефекты во внутренней части корпуса
• Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

• Установить перфоратор на жесткую поверхность, подняв его ствол вверх
• Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

• Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
• Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
• Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Заключение

Видео:Старые перфораторы Макита лучше? Makita HR 2450 2010 года выпуска, как починить перфоратор, ремонтСкачать

Перфораторы Макита по праву являются одними из лучших на современном рынке. Модель 2470 немного улучшена, но это не делает устройства долговечными.

Своевременный ремонт позволит максимально увеличить срок корректной эксплуатации. Эта статья помогает разобраться в особенностях работы основных узлов.

Для устранения наиболее распространенных видов неисправностей этих материалов вполне достаточно.

Источник: http://pro-instrument.com/ruchnoj/osobennosti-remontnyih-rabot-perforatorov-ot-kompanii-makita.html

Инструкция по разборке перфоратора Макита 2450

Перфоратор, это ударный сверлильный инструмент, выполняющий одновременно функцию ударного и сверлильного оборудования при работе с особо прочными материалами.

В устройстве применены две идеи одновременно: инструмент вращается и движется в продольном направлении, передавая импульс удара на твердую поверхность.

Работают перфораторы всегда в экстремальной среде с высокой степенью запыленности.

На продолжительность безотказной эксплуатации влияют не только условия работы, но и качество входящих в инструмент узлов.

https://www.youtube.com/watch?v=g8X2poBcNb4

Перфораторы Макита 2450, 2470 являются надежными инструментами высокого качества. Но даже самый надежный инструмент требует должного ухода и своевременного проведения технического обслуживания.

Для выполнения технического обслуживания перфораторов Makita 2450, 2470 надо обязательно ознакомиться с внутренним содержанием инструментов, входящими в состав узлами. Узнать слабые места перфоратора макита вам поможет настоящая инструкция.

Для выполнения ремонта перфоратора Makita 2450, 2470 своими руками допускается человек, владеющий слесарными навыками, имеющий багаж знаний по электротехнике.

Помните! При ремонте перфоратора необходимо соблюдать правила техники безопасности при работе с электроприборами.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и, практически, из одинаковых, взаимозаменяемых деталей. Ремонт их ничем не отличается.

Общий вид перфоратора Makita 2450

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема сборки перфоратора Makita 2450

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;
3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Промежуточный вал

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40  снимите по порядку:

Видео:Ремонт перфоратора Makita HR 2450Скачать

• а). подшипник поз.46 и кольцо поз.47;
• б). прямозубую шестеренку поз.42;
• в). подшипник качения поз.41;

А с другой стороны вала снимите:

• г). плоскую шайбу 12 поз.35;
• д). подшипник 606 поз.36;
• е). стопорное кольцо S-7 поз 37;
• ж). компрессионную пружину 7 поз.38;
• з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

https://www.youtube.com/watch?v=lb0Ht0okAc8

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. Из него надо достать ударник поз.30;
2. Выбивается шарнир поршня поз.34;
3. Снимаются две плоские шайбы поз.33,35.

Цилиндр разобранный

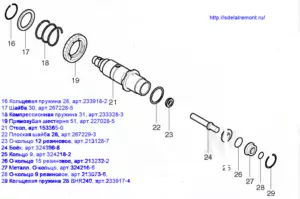

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

• — кольцевую пружину 28 поз.16;
• — шайбу 30 поз.17;
• — компрессионную пружину 31 поз.18;
• — прямозубую шестерню 51 поз.19;
• — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

• — кольцевую пружину 28 поз.29;
• — резиновое кольцо поз.28;
• — металлическое кольцо поз.27;
• — резиновое кольцо 15 поз.26;
• — кольцо 9 поз.25;
• — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

выключатель TG813TLB-1 поз.68;
угольные щетки СВ-419 поз.65;
щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

Разборка перфоратора закончена.

Перфоратор Макита 2450 разобран

Источник: http://domremstroyka.ru/instruktsiya-po-razborke-perforatora-makita-2450/

Как Разобрать Перфоратор Макита 2450

«Makita 2450»: свойства, схема сборки, ремонт вручную, телефоны

В наших критериях самым фаворитных перфораторов является «Makita 2450», И такие деяния не случаем. И это понятно «Makita 2450″ имеет отличные свойства, а схема сборки позволяет провести перфорационный ремонт собственные руки.

Компания «Makita» известен как высококачественный японский производитель, но HR 2450 выпускается в Китае. Чтоб сделать выводы о качестве представленного оборудования, отзывы юзеров о «Makita 2450», оставленные в различных источниках.

Углубляя познания о представленном инструменте, будет просто прийти к выводу о необходимости его покупки.

Общие характеристики

«Makita 2450» Он известен посреди строителей не ремонтников как достаточно многофункциональный проф инструмент. Он прост не надежен при работе, он обладает легкостью не неплохой балансировкой. Тем «Makita 2450» займет по времени длительно. У него имеется неплохую систему защиты от пыли, что делает работу оборудования долговременной.

Его популярность разъясняется возможностью ремонта перфоратора «Makita 2450» дома. Не нужно растрачивать много средств на его сервис. Но перед процессом перфорирования «Makita 2450» нужны знакомы с технологией его разборки не ремонта.

Характеристики

Определенный набор свойств обладает перфоратором «Makita 2450», Свойства, обозначенные изготовителем в инструкциях, последующие.

Вес инструмента составляет всего 2.4,4 кг. Производимая сверл осуществляется SDS. Перфоратор предназначен для дробления, сверления не ударного бурения. У него имеются три режима работы. Скорость холостого хода составляет 1100 за минуту не ​​максимальное количество ударов. 4500 за минуту. Сила трансляции в максимуме составляет 2.4,7 Дж. Наибольший поперечник сверления:

• для дерева. 32 мм;
• для металла. 13 мм;
• для бетона. 24 мм;
• для полого короны. 54 мм.

Есть также дополнительные функции для перфоратора «Makita 2450», Свойства подчеркивают наличие предохранительной муфты, реверса, блокировка кнопки питания, не считая того электрический контроль скорости.

https://www.youtube.com/watch?v=ORGLYLHbSeE

Сеть электропитания составляет 780 Вт. Длина кабеля составляет 4 м.

Признаки подлога

Из-за большой популярности представленного оборудования случаи его подделки не уникальность. Есть конкретные особенности, которые определяют мистические перфоратор HR 2450. Они включают маленький шнур (около 0,5 м). Буковкы на темных застежках чемодана имеют матовую имитацию не оригинал. блестящий.

На фото перфоратор в инструкциях реального продукта фон серый, практически белоснежный. Копия имеет черное, мерклое фоновое цветное изображение.

Видео:Ремонт редуктора перфоратора макита HR 2450 своими руками - самый полный обзорСкачать

Если модель чемодана HR 2450 указана как производитель Стране восходящего солнца, это не реальный инструмент. В оригинале говорится: «Изготовлено в P.R.C.», то бывают, «Изготовлено в Китае»,

«Makita 2450» Включает прорезиненную ручку, на какой} {занимается указан серийный номер. Нашему клиенту остается детали чемодана также должны} быть содержать каждое из обозначений. При подделке ручка выполнена не из резины, а из пластика. Это также нужно сделать сигналом что нужно отрешиться от покупки такового инструмента.

Диаграмма разборки

В протяжении ремонта представленной техники юзер должен суметь разбирать устройство. Схема сборки плунжера «Makita 2450» имеет огромное количество узлов не частей. Для проведения ремонта не надо знать нашему клиенту остается. Вот главные элементы, которые схема представляет («Makita 2450», устройство очень трудно).

1-ый. это секундное кольцо. Он участвует в течении демонтажа крышки картриджа. Потом имеется кольцевое запирающее устройство. Он держит мяч, чтоб зафиксировать сверло. Его направляющая — шайба не коническая пружина.

Редуктор с движком соединен 4-мя винтами. На схеме имеется много резиновых деталей, которые при износе становятся частыми причинами разрушения.

Этого познания довольно для проведения ремонта дома. Потом необходимо тщательно изучить техникой его поведения.

Технико-экономическое обоснование

Ремонт перфоратора «Makita 2450» это стоит издержать по нескольким причинам.

Представители сервисного центра делать поиск не устранение дефектов по определенному методу. Это приводит к необычно общирный цены ремонта инструмента.

Также очень возможно, что сотрудники консульства компании проведут обыденную проверку, необходимость занят} вызывает сомнения. Не для вас в любом случае придется заплатить за это.

Makita HR 2450 разборки

Это видео. первая часть процесса ремонта Перфоратор Makita HR 2450 собственные руки.

Ремонт перфокатора HR2450 с вашими руками. самый полный обзор

Я добрался до своего перфоратор макита HR 2450, который потерял удар на пике. Внутренний удар, но на пике

Если узел или несколько из них по-прежнему требуют замены, обслуживающий персонал будет поставлять только лицензионные части «Makita 2450», Ремонт в этом случае может быть сопоставим по стоимости с приобретением нового инструмента. Все эти факты говорят в пользу независимой регулировки или замены деталей оборудования.

Ремонт

«Makita 2450» собственными руками ремонтируются с определенными знаниями и навыками. Технология проверки и замены деталей модели HR 2450 довольно проста.

Он включает в себя разборку инструмента, после чего удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем все части перфоратора собираются вместе. Необходимо ознакомиться с каждой точкой таких работ.

Они могут быть изготовлены в области картриджа, переключателя режима, корпуса молотка.

Для проведения ремонта сначала снимите картридж, затем переключите скорость. После этого внутренняя часть корпуса восстанавливается. Смазка и изношенные резиновые элементы заменяются.

картридж

Используя плоскую отвертку, картридж разбирается. Ремонт перфоратора «Makita 2450» своими руками начинаются с этого элемента. Отвинтите крышку картриджа, снимите резиновый пылесборник. Стопорное кольцо удаляется. Затем снимите крышку картриджа и металлическое кольцо. Он фиксирует в стволе шар фиксации сверла. Он удаляется, а металлическая шайба — коническая пружина.

https://www.youtube.com/watch?v=VvUSExkiQeU

Причиной разрушения могут быть изношенные детали. Обнаружено, если сверло не нажимает автоматически, не открывая крышку. Проверьте все детали, определите причину сбоя. Старые элементы очищаются от грязи и старой смазки. Мяч плотно обработан новым маслом. Коническая пружина оснащена узкой стороной к резистору.

Направляющая шайба должна надавить на нее так, чтобы она была ниже отверстия в стволе. Ремонт перфоратора «Makita 2450» из области картриджа требуется фиксация шарика в отверстии. Все детали собраны в обратном порядке.

Переключатель режима

Для демонтажа Т-образная защелка на рукоятке переключателя снимается. Для этого используйте 2-миллиметровую отвертку. Очень осторожно, вам нужно нажать лапковые лапы. Он вытащен. Красный замок следует держать так, чтобы он не выходил под действием пружины.

После выполнения этих действий ручка переключателя должна быть повернута в крайнее левое положение. Таким образом, выступы будут совпадать с канавками корпуса редактора. Переключатель легко снимается. Держатель снимается вместе с пружиной. Резиновое кольцо на рукоятке переключателя должно быть зажато тонкой отверткой и удалено. Это предотвращает вытекание смазки из корпуса.

Схема сборки плунжера «Makita 2450» В поле коммутатора предполагается определенная последовательность выполнения. Все детали и сиденье очищены от старой грязи. Плотно смажьте два металлических штифта и резиновое кольцо. Они положили его на переключатель. В ручку вставляется пружина, затем замок. Он не должен выпрыгивать, когда защелка установлена ​​в теле.

Затем переключатель вставляется в редуктор. В этом случае ручка направляется в сектор между обозначением комбинированного режима и воздействием. Он не доберется до конца. Переключатель должен быть повернут в режим бурения и немного дальше. Не забудьте нажать кнопку блокировки, чтобы она не мешала движению.

Затем поверните переключатель по часовой стрелке и нажмите защелку до конца.

Неисправность переключателя

В процессе ознакомления с вопросом о том, как собирать «Makita 2450«, необходимо выяснить частые неисправности коммутатора. Они могут быть вызваны износом металлических штифтов. В этом случае любой из режимов не будет активирован. Необходимо будет заменить переключатель. Это должно быть сделано в случае перелома посадочных выступов.

Если резиновое кольцо изношено, будет небольшая утечка смазки. Я должен заменить его.

Бывает, что замок ломает клюв, который прикреплен к углублениям редуктора. Ноги когтей могут быть повреждены. Чтобы избежать всех вышеперечисленных сбоев, вы должны тщательно обрабатывать инструмент.

Коробка передач

Чтобы извлечь корпус из коробки передач, поднимите панель инструментов вверх. Перфоратор следует прижать к рабочему столу, потянув за корпус. В этой ситуации все детали остаются на своих местах.

После того, как они были проверены, проверены и заменены, корпус коробки передач находится на своем месте. Все его элементы должны быть расположены в первоначальном виде. Необходимые элементы должны быть смазаны.

Во время сборки корпус коробки передач должен быть очищен керосином или бензином. Затем оболочка помещается в исходное место. Переключатель режима не должен находиться в нем.

Неисправности в корпусе редуктора

Случай модели HR 2450 характеризуется высокой прочностью, обрывы в этом узле довольно редки. Но бывает, что здесь есть определенные проблемы. Если тело собралось вместе с игольчатым подшипником, это означает, что его сиденье плохо изношено. Когда эта часть чрезвычайно разбавлена, замените корпус.

Иногда промежуточное гнездо вала разрушается. Предполагается, что ремонт аналогичен первому случаю.

Корпус корпуса редуктора имеет кольцо для удаления масла. Если он поврежден при сборке пыли (это происходит очень редко) или небрежном действии ремонтника, он изменяется вместе с корпусом.

Такая же процедура выполняется в случае отказа отверстий переключения режимов. Перечисленные типы сбоев типичны для поддельных копий.

Отзывы клиентов

Среди пользователей мнения по инструменту были разделены. Из-за недостатков, перегрева и утечки перфораторной смазки «Makita 2450», Отзывы также дают понять, что ремонт выполняется сервисным центром в течение длительного времени и дорого.

Однако, устраняя причину проблемы самостоятельно, вы можете ожидать, что инструмент будет работать нормально. Особенно часто происходят сбои в перфораторах, которые были выпущены в последние годы. Но более ранние продукты известны как самые качественные.

Это связано с появлением множества нестандартных подделок, которые не производятся по оригинальной технологии.

https://www.youtube.com/watch?v=D9-btnIcsow

Положительными признаками рассматриваемой модели являются удобство в эксплуатации, долговечность и выносливость. Это, по отзывам потребителей, вполне универсально.

Перфоратор готов выполнять задачи как отвёртки, так и ударного молотка. В то же время инструмент может работать с заправкой масла один раз в два года без ремонта.

Подходит как для домашнего использования, так и для профессионального использования.

Видео:Макита hr2450 перестала сверлить! Как починить перфоратор? Перфоратор перестал работать.Скачать

Отмечается, что это один из самых недорогих перфораторов. Он легкий, но мощный. При покупке оригинала и нормальной эксплуатации пользователя во время работы оборудование будет работать долго и продуктивно.

Познакомившись с характеристиками, схемами сборки и ремонта перфоратора «Makita 2450«, вы можете продлить срок службы этого инструмента. При обслуживании и замене деталей самостоятельно пользователь экономит значительные деньги. При покупке необходимо обратить внимание на характерные отличия оригинального инструмента. Это будет длиться дольше, чем подделка.

Источник: https://vdiweb.ru/kak-razobrat-perforator-makita-2450-video/

В нашей стране одним из самых популярных перфораторов является «Макита 2450». И это не случайно. Ведь «Макита 2450» обладает хорошими характеристиками, а его схема сборки позволяет выполнять ремонт перфоратора своими руками.

Фирма «Макита» известна как качественный японский производитель, но модель HR 2450 производится в Китае. Чтобы сделать выводы о качестве представленного оборудования, следует рассмотреть отзывы пользователей о «Макита 2450», оставляемые в разных источниках.

Углубив знания о представленном инструменте, будет просто сделать вывод о целесообразности его покупки.

Признаки подделки

Из-за большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала — блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR 2450 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: «Made in P.R.C.», т. е. «сделано в Китае».

«Макита 2450» включает в себя обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отказаться от покупки такого инструмента.

Схема разборки

В процессе осуществления ремонта представленной техники пользователь должен уметь разбирать инструмент. Схема сборки перфоратора «Макита 2450» имеет множество узлов и элементов. Для проведения ремонта следует знать не все из них. Вот самые основные элементы, которые представляет схема («Макита 2450» — прибор очень сложный).

Первое — это стопорное кольцо. Оно участвует в процессе демонтажа крышки патрона. Далее идет кольцевое запорное устройство. Оно удерживает шарик для фиксации бура. Его направляющим служит шайба и коническая пружина.

Редуктор с двигателем соединяют 4 винта. В схеме находится много резиновых деталей, которые при их износе становятся частой причиной поломки.

Этих знаний достаточно для осуществления ремонта в домашних условиях. Далее следует ознакомиться с техникой его проведения.

Целесообразность самостоятельного ремонта

Ремонт перфоратора «Макита 2450» своими руками стоит проводить по нескольким причинам.

Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на ремонт инструмента.

Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него все равно придется.

https://www.youtube.com/watch?v=wEwG2uDiqSs

Если же узел или несколько из них все же потребуют произвести замену, сотрудники сервиса поставят только лицензионные детали «Макита 2450». Ремонт в этом случае может оказаться сопоставим по стоимости с покупкой нового инструмента. Все эти факты говорят в пользу самостоятельного проведения настройки или замены деталей оборудования.

Патрон

При помощи плоской отвертки разбирается патрон. Ремонт перфоратора «Макита 2450» своими руками начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется стопорное кольцо. Затем снимается крышка патрона и металлическое кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, и металлическая шайба, коническая пружина достаются без усилий.

Причиной поломки может быть износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив все детали, выявляют причину поломки. Старые элементы очищают от грязи и старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.

Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора «Макита 2450» с области патрона требует фиксации шарика в лунке. Все детали собирают в обратном порядке.

Переключатель режимов

Для проведения разборки производят снятие Т-образной защелки на ручке переключателя. Используют для этого 2-миллиметровую отвертку. Очень аккуратно нужно поджать лапки защелки. Ее вытягивают наружу. Красный фиксатор нужно придерживать, чтобы он не вылетел под действием пружины.

После проведения этих действий ручку переключателя следует повернуть в крайнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель легко вынимается. Фиксатор достают вместе с пружиной. Резиновое кольцо на ручке переключателя следует поддеть тонкой отверткой и снять его. Оно предотвращает вытекание смазки из корпуса.

Схема сборки перфоратора «Макита 2450» в области переключателя предполагает определенную последовательность проведения. Все детали и посадочное место очищают от старой грязи. Густо смазывают два металлических штырька и резиновое кольцо. Его надевают на переключатель. В ручку вставляется пружина, затем фиксатор. Он не должен выскакивать, когда в корпус установится защелка.

Затем переключатель вставляют в редуктор. При этом ручка направляется в сектор между обозначением совмещенного режима и удара. Он при этом не вставится до конца. Переключатель следует повернуть до режима сверления и чуть дальше. При этом нужно не забывать нажимать кнопку фиксатора, чтобы он не мешал движению.

Затем поворачивают переключатель по часовой стрелке и до конца вдавливают защелку.

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать «Макита 2450», следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.

Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Корпус редуктора

Для снятия корпуса с редуктора необходимо поднять ствол инструмента вверх. Перфоратор следует прижимать к верстаку, одновременно вытягивая оболочку вверх. В таком положении все детали остаются на своих местах.

После их ревизии, проверки и замены корпус редуктора устанавливается на место. Все его элементы должны быть расположены в первоначальном виде. Необходимые элементы требуется смазать.

В процессе сборки корпус редуктора необходимо очистить керосином или бензином. Далее оболочку надевают на исходное место. Переключатель режимов в нем находиться не должен.

Отзывы потребителей

Среди пользователей мнения об инструменте разделились. Из недостатков отмечены перегрев и вытекание смазки перфоратора «Макита 2450». Отзывы также дают понять, что ремонт производится сервисным центром долго и дорого.

Однако, устранив причину неисправности самостоятельно, можно ожидать нормальной работы инструмента. Особенно часто возникают неисправности у перфораторов, которые были выпущены в последние годы. А вот более ранние изделия известны как наиболее качественные.

Это связано с появлением множества некачественных подделок, которые изготовлены не по оригинальной технологии.

https://www.youtube.com/watch?v=D9-btnIcsow

Положительными чертами рассмотренной модели названы удобство в эксплуатации, долговечность и выносливость. Она, согласно отзывам потребителей, довольно универсальна.

Перфоратор готов выполнять задачи как шуруповерта, так и ударного отбойника стен. При этом инструмент может работать с заправкой маслом 1 раз в 2 года без ремонта.

Подходит как для домашнего использования, так и для профессионального применения.

Видео:Сборка перфоратора Makita HR 2450Скачать

Отмечено, что это один из самых недорогих перфораторов. Он легкий, но мощный. При покупке оригинала и нормальном обращении пользователя при эксплуатации оборудование проработает долго и продуктивно.

https://www.youtube.com/watch?v=Osu0gUWk4OQ

Ознакомившись с характеристиками, схемами сборки и ремонта перфоратора «Макита 2450», можно продлить срок эксплуатации этого инструмента. Выполняя обслуживание и замену деталей самостоятельно, пользователь значительно сэкономит свои средства. При покупке надо обращать внимание на характерные отличия оригинального инструмента. Он прослужит дольше подделки.

Источник: http://fb.ru/article/219079/makita-harakteristiki-shema-sborki-remont-svoimi-rukami-otzyivyi

Видео

Ремонт ствола перфоратора Макита HR2450 - миф или реальность?Скачать

Перфоратор Makita 2450, не держит бур в патроне, причина и как устранить.Скачать

Перфоратор Makita HR2450 Часть 1. Разборка, ремонт редуктора, дефектовкаСкачать

Ствол перфоратора разбираем полностьюСкачать

На что обратить внимание при ремонте перфоратора Makita HR2450 #makita #hr2450 #перфораторСкачать

Makita HR 2450 - слабый бой - РАЗБОРКА и РЕМОНТСкачать

Ствол перфоратора - РазборкаСкачать

Переборка перфоратора Makita 2450Скачать

Makita 2450, ремонт редуктора перфоратораСкачать

РЕМОНТ ПЕРФОРАТОРА MAKITA HR 2450Скачать

как разобрать перфоратор makita за 5 минут #makitaСкачать

Полное обслуживание Макиты 2470 \ Ремонт инструмента \ Как починить перфоратор \ БрестСкачать

НЕ НАДО ТАК. Замена ствола на перфораторе #MAKITA 2450, кто виноват? и что с этим делать.Скачать

РЕМОНТ ПЕРФОРАТОРА ,,Makita HR 2450,, ГРЕМИТ, ШУМИТ НО НЕ ДОЛБИТ.Скачать
