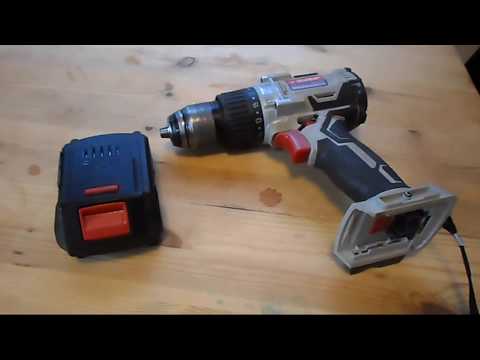

Видео:Вскрытие дрели-шуруповерта ЗУБР(новинка)Скачать

Вскрытие дрели-шуруповерта ЗУБР(новинка)

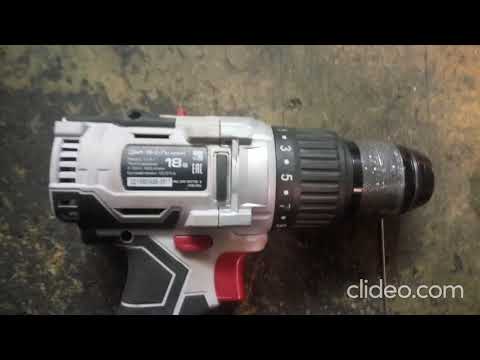

Как разобрать шуруповерт «Зубр» своими руками и сделать ремонт

Как Разобрать Шуруповерт Зубр

Шуруповерты модели «Зубр» от отечественного производителя сегодня широко распространены на российском рынке. Модель является популярной у нашего населения. В этой статье мы рассмотрим, как правильно разобрать инструмент, опишем основные его неисправности, а также дадим вам несколько советов и подсказок по ремонту собственными руками этого продукта отечественной промышленности.

Как разобрать шуруповерт «Зубр»

Чтобы разобрать шуруповерт, вам потребуется отвертка и немного времени. Процесс разборки инструмента должен выглядеть следующим образом:

  • В первую очередь вы должны открутить винты крепления корпуса, в котором установлен аккумулятор.
  • Затем вам следует открутить крестовой отверткой винты, которые соединяют половины корпуса инструмента.
  • После этого следует извлечь содержимое, находящееся внутри корпуса.
  • Потом отсоединяем кнопку реверса.
  • Аккуратно снимаем переключатель скоростей.
  • В конце работы откручиваем болты, соединяющие двигатель и редуктор.

Отдельно стоит поговорить о разборке такого важного элемента инструмента, как аккумулятор.

Следует обратить внимание на то, какой корпус перед вами: разборный или безразборный. В первом случае вам просто нужно раскрутить скрепляющие винты, во втором придется убрать клеящее вещество и поддеть отверткой получившуюся щель между половинками корпуса. После этого вам следует отделить аккумуляторные банки.

В этом абзаце мы кратко рассмотрим основные неисправности шуруповерта, возникающие как в части конструктивных элементов, так и электрической части.

Проверять контакты и электрические цепи инструмента придется в случае, если:

  • невозможно включить шуруповерт;
  • отсутствует возможность переключения реверсного режима;
  • нельзя регулировать число оборотов рабочего органа инструмента в минуту.

Обнаружив в устройстве эти неисправности, первым делом стоит обратить внимание на такой важный элемент, как аккумулятор. В самом простом случае вы отделаетесь банальной зарядкой аккумулятора. В остальных же придется использовать мультиметр для более точного обнаружения проблемы. Измеряется напряжение на батарее аккумулятора.

При его несовпадении значений с теми, которые указаны на корпусе, неисправными могут быть либо аккумулятор, либо зарядное устройство. Блок зарядки проверяется с помощью мультиметра. Должна проверяться каждая батарея, входящая в состав аккумулятора.

При нахождении неисправных батарей они должны быть заменены на новые аналогичной емкости.

При ремонте кнопки пуска вам понадобятся некоторые знания в области электроники и радиотехники, а именно: умение читать схемы, навыки пайки.

Пристальное внимание при разборке этого элемента следует обратить на потемневшие или обуглившиеся контакты, клеммы, при необходимости зачистить их шлифовальной шкуркой. Полная замена системы пуска возможна при невозможности регулировать обороты рабочего органа кнопкой.

Это можно наблюдать в том случае, если при различном усилии нажатии на кнопку обороты изменяются не синхронно этому усилию.

Кнопка переключения или реверса при поломке может быть отремонтирована самостоятельно. Процесс ее ремонта аналогичен ремонту кнопки пуска. Следует обратить внимание на состояние контактов и клемм конструкции.

Как снять патрон с шуруповерта «Зубр»

Патрон является одним из самых подверженных износу элементов конструкции шуруповерта, поэтому он разбирается чаще других деталей. При его разборке вам следует обратить внимание на то, каким способом закреплен патрон. Всего выделяют три способа крепления.

Самый простой и старый из них – это при помощи конуса Морзе. При таком способе совпадает конусность патрона и вала. Снимается такой патрон при помощи легких ударов молотка по корпусу. Второй способ заключается в креплении патрона с помощью резьбы, когда он навинчен на резьбу конца вала.

В таком случае порядок действий будет несколько другим.

  • Выкрутить по направлению движения часовой стрелки винт, закрепляющий патрон.
  • Затем следует зажать шестигранный ключ, предварительно вставив его в патрон, в тисках, надеть на него накидной ключ и ударить по нему молотком. Патрон должен сместиться.

В тех случаях, когда патрон не поддается такому воздействию, нужно сделать следующее. Требуется вытащить редуктор, а вместе с ним и шпиндель, после этого весь узел зажать в тисках и с помощью трубного ключа демонтировать патрон.

https://www.youtube.com/watch?v=_4DBEBnzEXM

В этой статье мы кратко осветили возможные проблемы, возникающие при эксплуатации шуруповерта «Зубр», рассмотрели основные неисправности, а также разобрали способы их устранения. Надеемся, что время, которое вы потратили на прочтение этой статьи, пошло вам на пользу.

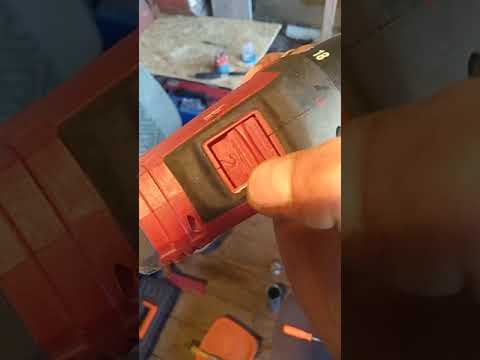

Видео:Как снять патрон с любого шуруповёрта за 3 минутыСкачать

Как снять патрон с любого шуруповёрта за 3 минуты

Разборка и ремонт шуруповерта своими руками

Как Разобрать Шуруповерт Зубр

У домашнего мастера и хозяина в доме есть множество полезных и удобных инструментов. Одним из них, несомненно, является шуруповерт. Его часто используют для сборки мебели, при различных работах в быту и на строительных объектах.

Это очень надежная техника, но и как любой инструмент он иногда ломается. В некоторых случаях его можно временно заменить низкоскоростной электродрелью, а само неисправное изделие отнести в сервисный центр. На это может уйти не только много времени, но и лишние средства.

Всегда есть вариант произвести ремонт шуруповерта бош своими руками.

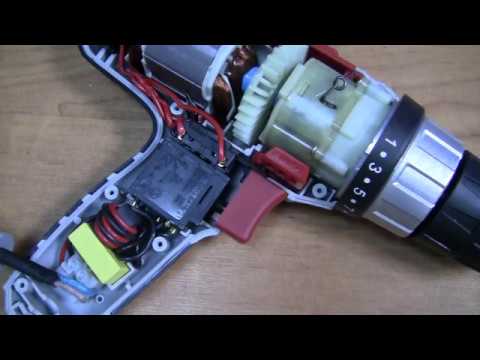

Конструкция шуруповерта

Перед ремонтными работами необходимо изучить в теории устройство шуруповерта макита, например.

Моделей этих инструментов на рынке очень много, но принцип действия и конструктивные особенности похожие.

Все шуруповерты имеют следующие узлы:

  • Электродвигатель.
  • Редуктор планетарный.
  • Блок питания.
  • Многофункциональная кнопка «Пуск».
  • Переключатель реверсный.
  • Регулятор усилий.

Главным управляющим элементом считается пусковая кнопка. Она выполняет несколько задач: замыкает цепь питания электродвигателя и управляет регулятором оборотов.

Сила и глубина нажатия регулируют скорость вращения шпинделя. Это важный показатель в работе устройства. Чем дальше нажата пусковая кнопка, тем больше мощность инструмента.

Внутри корпуса расположен электронный регулятор, состоящий из ШИМ генератора. Этот элемент размещен на плате. Вдоль платы передвигается контакт, которым завершается кнопка «Пуск».

От положения контакта зависит передаваемая величина уровня импульса на ключ. Ключом является полевой транзистор. Принцип действия интуитивно понятный: чем сильнее нажата кнопка, тем больше значение импульса. Транзистор с увеличением импульса все больше открывается и увеличивает напряжение, подаваемое на электродвигатель.

Электрический двигатель представляет собой устройство в цилиндрическом корпусе. Питается электродвигатель от сети постоянного тока. Чаще всего в шуруповертах применяются коллекторные однофазные устройства непрерывного тока. Они просты в изготовлении и надежны.

Мотор состоит из:

  • Корпуса.
  • Магнитов.
  • Щеток.
  • Якоря.

Щетки принимают на себя направление тока. При изменении полярности подаваемого напряжения происходит смена направления вращения мотора — реверс.

За реверс отвечает переключатель. Его удобно использовать не только при закручивании, но и откручивании винтов и шурупов.

Редукторный отдел понижает высокие обороты электродвигателя. И передает пониженное вращение на вал патрона. Редукторы могут быть планетарными и классическими. Наиболее распространены планетарные.

Планетарные редукторы состоят из:

  • Кольцевой шестерни.
  • Солнечной шестерни.
  • Водилы.
  • Сателлитов.

Водило вращается за счет сателлитов, которые действуют с помощью зубчиков солнечной шестерни. А сама солнечная шестерня работает от вала якоря.

Планетарные редукторы изготавливаются из металла или износоустойчивого пластика. Обычно рассчитаны на две скорости.

Режим первой скорости используется при закрутке или раскрутке саморезов. На второй скорости происходит сверление. Сверлить можно дерево, пластмассу, металл.

https://www.youtube.com/watch?v=ZmP5aobduZM

От регулятора усилий зависит скорость закручивания изделий. Наиболее популярна шестнадцати ступенчатая градация. Регулируя ее, можно точно определить актуальную скорость затяжки при работе с конкретным материалом.

Питается инструмент от габаритных аккумуляторов. Напряжение, в зависимости от модели, составляет от девяти до восемнадцати вольт.

Основные причины неисправностей

Перед диагностикой, починкой и разборкой инструмента нужно подготовить:

  • Мультиметр.
  • Зажимы.
  • Запасные детали.
  • Бумагу наждачную.

Возможные неисправности можно разделить на две глобальные группы: механические поломки и повреждения электрической части.

В большинстве случаев неисправности характеризуются:

  • Аккумулятор перестал вырабатывать энергию.
  • Сломалась кнопка «Пуск».
  • Перегорел якорь.
  • Слышны раздражающие скрипы и свист во время вращения патрона.
  • Зажимный патрон начинает стучать.
  • Не получается регулировать количество оборотов.
  • Не переключается режим реверсии.
  • После выключения инструмента двигатель продолжает вращение.
  • После включения происходит подклинивание.

После появления признаков неисправности требуется разборка шуруповерта, его осмотр, тестирование и ремонт. При внимательности и усидчивости провести ремонт шуруповерта интерскол или другой марки вполне возможно.

Ремонт электрической схемы

Проблемы с электроникой выражаются в невозможности включения инструмента, отказа переключений реверсного режима, проблемах при регулировке количества оборотов.

При проведении диагностики электронной части надо иметь определенные навыки работы с электрическими сетями и схемами. И тогда удастся починить инструмент хитача, зубр или любой другой.

Если инструмент не реагирует на кнопку «Пуск», то начинают поиск неисправностей с аккумулятора.

Сначала аккумулятор надо попытаться зарядить в зарядном устройстве. Затем измерить напряжение батарей с помощью мультиметра. Величина напряжения должна точно совпадать с заявленным номиналом батареи. Если показатель гораздо ниже, то необходимо определиться какой элемент неисправен: зарядное устройство или аккумулятор.

Зарядное устройство тоже проверяется тестером. К клеммам зарядного устройства подключается мультиметр и меряется напряжение при холостом ходе. Величина напряжения должна быть выше на несколько значений (до двух вольт), чем номинальное напряжение, написанное на корпусе устройства. При отсутствии напряжения однозначно неисправен зарядник.

Менять элементы аккумулятора имеет смысл, если в наличии есть лишний неработающий аккумулятор. Тогда недостающие элементы можно вытащить из него. Приобретение новых элементов необоснованно, потому что их цена сопоставима со стоимостью нового аккумулятора.

Для починки зарядного устройства необходимы более глубокие знания электроники.

Если аккумуляторы с зарядным устройством нормальные, инструмент следует аккуратно разобрать.

При разборке нужно запоминать, как были собраны детали, чтобы потом правильно их собрать.

Правильней всего перед началом ремонта и диагностики зарисовать схему расположения узлов, контактов, шурупов, пружин.

Визуально осмотреть контакты. Нет ли среди них потемневших. При обнаружении темных или грязных контактов нужно их зачистить наждачной бумагой. Отдельное внимание надо уделить качеству пайки.

От пусковой кнопки к клеммам батареи тянутся два проводочка. При вставленном аккумуляторе меряется напряжение входов кнопки. Если есть напряжение, блок питания вынимается и закорачиваются входы к батарее. Измеряется сопротивление на кнопочном входе. Вариант, когда показатель сопротивления близок к нулю означает, что кнопка в порядке.

Если кнопка работает, значит, проблема в других узлах схемы либо в щетках. Если же мультиметр показывает обрыв, то необходим ремонт кнопки или ее замена. Чаще всего испорченной оказывается кнопка, поскольку она является наиболее активно используемой.

https://www.youtube.com/watch?v=mdZJLrB89Lg

При неработающем реверсе порядок действий проходит по аналогичной схеме. Щупы тестера прикасаются ко входу кнопки и контакту мотора. После чего рукоятку переключателя приводят в активное действие. Если сопротивления нет, то проблема в контактах реверса. Если стрелка прибора отклонится, то реверс исправен.

Нет регулировки оборотов, но при этом электродвигатель показывает максимальную скорость? Значит, не работает либо кнопка, либо регулирующий транзистор.

Если после проверки всей электрической цепи проблемы не обнаружены, но шуруповерт не работает, то существует вероятность, что неисправность связана с щетками. Щетки во время интенсивной работы инструмента стираются. При уменьшении длины на сорок процентов щетки требуют замены. Их возможно припаять, но припой должен быть только тугоплавкий.

После устранения вышеперечисленных проблем, проверяется работа устройства. Если работоспособность не восстановлена, значит, надо проверять электродвигатель.

Диагностика электродвигателя

Для этого двигатель отсоединяют от кнопки и замеряется величина сопротивления двигателя. Когда прибор «молчит», значит, произошел обрыв намотки. Надо менять двигатель либо перематывать обмотку.

Чтобы убедиться в работоспособности якоря, измеряют сопротивление на двух рядом стоящих пластинах коллектора. Необходимо последовательно, по всей окружности прозвонить все пластины. При нахождении двух пластин, у которых сопротивление значительно выше нуля — якорь неисправен. Требуется замена или ремонт.

Читайте:  Как правильно проверить и определить сопротивление мультиметромСлучается, что после выключения кнопки, двигатель не перестает работать. Значит, проблема в сгоревшем электронном тормозе. Необходимо или заменить транзистор на похожий по характеристикам, или приобрести и установить новый выключатель.

Ремонт механических частей

Кроме электрических неисправностей, шуруповерты часто имеют механические повреждения.

Механический ремонт шуруповерта своими руками и диагностика вполне возможны в обычных бытовых условиях.

Иногда достаточно разобрать устройство, почистить от пыли и грязи, смазать трущиеся детали и инструмент будет продолжать радовать заботливого хозяина.

Бывает, что инструмент при холостых оборотах ведет себя в штатном режиме, а при нагрузке идет сбой или вал патрона просто прокручивается.

Часто появляются необычные звуки при включенном инструменте или трещетка. Это говорит про износ подшипников или втулок. Инструмент разбирается и эти детали осматриваются. Если втулка или подшипник имеют явно видимые дефекты, то они требуют замены.

Если при работе слышен непонятный скрежет или инструмент заклинивает, то сломался редуктор.

Виды неисправностей редуктора:

  • Повреждения подшипников или втулок.
  • У шестеренок стерлись зубья.
  • Искривление вала.
  • Штифт сателлита деформирован.

Если погнулся вал редуктора или сильно износились подшипники, то это вызывает биение патрона.Читайте:  Патрон для дрели: как поменять, разобрать, открутитьВ некоторых моделях инструмента могут использоваться подшипники вместо медных втулок.

Во время эксплуатации зубья муфт изнашиваются. Начинается проскальзывание и при некоторых режимах вращения не происходит затягивание. Тогда требуется замена муфт.

Неисправные элементы редуктора ремонту поддаются редко. Чаще всего вместо них ставят новые или редуктор полностью меняется.

Ремонт редуктора шуруповерта своими руками выполнить нетрудно. Необходимо терпение, аккуратность и тогда можно отремонтировать любое неисправное устройство.

Видео:Устройство редуктора шуруповерта .Скачать

Устройство редуктора шуруповерта .

Как разобрать шуруповерт. Разбираем шуруповерт сами

Как Разобрать Шуруповерт Зубр

Бывают неприятные ситуации, когда в самый разгар работ ломается электрический инструмент, например, шуруповерт. Времени идти в мастерскую или в супермаркет, чтобы купить новый нет, значит, остается отремонтировать его самому. Как разобрать шуруповерт для ремонта рассмотрим ниже.

Как он устроен

В большом ходу шуруповерты аккумуляторные, поэтому их мы и рассмотрим. Шуруповерт своим внешним видом напоминает пистолет. В корпусе, изготовленном из пластмассы, есть отверстия, через которые двигатель охлаждается. Если посмотреть на шуруповерт в разрезе, то увидим:

  • регулятор оборотов;
  • реверс;
  • присоединенный к радиатору транзистор регулятора оборотов;
  • электродвигатель;
  • редуктор.

Как разобрать шуруповерт в целом

Рассмотрим этот процесс на примере шуруповерта Макита:

  • отсоединяем корпус, в котором находится аккумулятор;
  • откручиваем винты, соединяющие 2 половины корпуса крестовой отверткой;
  • извлекаем то, что находится в корпусе шуруповерта;
  • демонтируем кнопку реверса;
  • снимаем переключатель скоростей;
  • разъединяем двигатель и редуктор.

Разборка закончена.

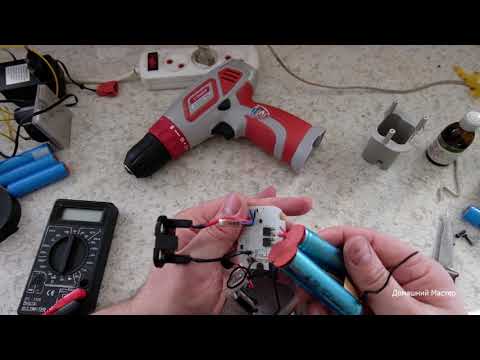

Разбираем аккумулятор шуруповерта

Почти 2/3 стоимости шуруповерта приходится на аккумулятор. Поэтому многие ремонту предпочитают покупку нового инструмента. Но бывает так, что человек привык работать именно этим шуруповертом и менять его не хочет. Тогда предстоит разборка аккумуляторного блока. Сделать ее несложно:

  • если корпус разборный, то просто откручиваем крепеж;
  • в случае безразборного корпуса, удаляем склеивающий слой, раздвигаем сопрягаемые поверхности при  помощи самореза;
  • отделяем аккумуляторные банки. Разборка аккумулятора шуруповерта выполнена.

Вот в этом видео показан еще один способ разборки:

Как разобрать патрон шуруповерта

К числу самых подвижных и нагруженных узлов шуруповерта относится патрон. Естественно, что и изнашивается он чаще других деталей.

Как крепится патрон

Перед тем, как разобрать шуруповерт Макита, например, определим способ крепления патрона. Закрепляется этот сборочный узел на инструменте следующими методами:

  1. Старый, испытанный на протяжении 2 веков способ — конус Морзе. Конусность нижнего отверстия патрона и вала одинаковы.
  2.  Метод, называемый резьбовым. Патрон навинчен на резьбовую часть конца вала.
  3. Метод закрепления патрона с применением фиксирующего винта.

Определяем как производитель закрепил патрон

Не зная, как патрон закреплен, мы не сможем его разобрать. Поэтому:

  1. Осматриваем его.
  2. Читаем, что написано на боковой части:
  • если надпись в виде 1-6 В10, то в конструкции патрона присутствует конус Морзе. При этом он способен зажимать хвостовики диаметром от 1 до 6 мм, а конусная поверхность имеет типоразмер В 10;
  • когда методом закрепления патрона является резьба, то в случае метрической, его маркируют  1,0-11 М12х1,25, а на дюймовую резьбу указывает маркировка  2-13 мм ½-20 UNF. Как правило, наши производители используют резьбу метрическую, а зарубежные — дюймовую.

Если закрепление патрона конусное, то снимается он просто — посредством осторожных ударов молотком по корпусу. Когда закрепление резьбовое, то совершаются следующие действия:

  1. По часовому ходу выкручиваем винт с левой резьбой.
  2. Зажимаем шестигранник в губках тисков, накидываем на него ключ и ударяем по нему молотком. Таким образом, патрон сдвинется с места. Правда, можно действовать и по-другому:
  • положить шуруповерт на стол;
  • запустить его;
  • посмотреть, сдвинулся ли патрон с места при ударе шестигранника о поверхность стола.

Бывает, что эти действия ни к чему не приводят, тогда придется разбирать шуруповерт, а затем:

  • вынуть редуктор, а вместе с ним и шпиндель;
  • поместить узел в тиски;
  • взять трубный ключ и открутить патрон.

Если в редуктор попал мусор, то только так и следует поступить. Вот схема, которая поможет понять, как разобрать шуруповерт Бош:

Здесь вы видите, что в шуруповерте Бош, патрон и редуктор — это единый узел.

Подробно о том, как разобрать редуктор шуруповерта

Прежде чем ответить на вопрос, как разбирать шуруповерт Хитачи, Зубр, Бош или любой другой, не помешает знать их конструкцию.

Конструкция планетарного редуктора

Редуктор включает в свою конструкцию следующие детали и узлы:

  • шестерни — кольцевая и солнечная;
  • сателлиты;
  • водило.

Они могут быть пластмассовыми или металлическими.

Принцип работы 2 ступенчатого редуктора

Редуктор работает таким образом:

  1. Внутри кольцевой шестерни вращаются сателлиты, которые приводит в движение солнечная шестерня двигателя. При этом скорость водила меньше, чем скорость двигателя.
  2.  Через солнечную шестерню передается крутящий момент от первого водила ко второму . Обороты водила 2, которое связано в валом патрона, еще больше уменьшаются.

Редуктор 3 ступенчатый работает так же, но там добавлен еще 1 планетарный механизм.

Разборка

Последовательность такая:

  • снимаем патрон;
  • раскручиваем корпус;
  • отсоединяем редуктор от двигателя;
  • снимаем пластину;
  • вынимаем по порядку все детали;
  • выкручиваем болты, соединяющие 2 половины редуктора;
  • корректируем диаметр пружины в меньшую сторону при помощи плоскогубцев. Таким образом улучшится включение 1 передачи;
  • разбираем муфту, снимая стопорное кольцо, шайбы и подшипник насыпной;
  • вынимаем вал.

К вопросу, как разобрать шуруповерт, видео, снятое мастером своего дела, будет очень кстати. Оно ответит и на общие вопросы и, в частности, как разобрать аккумулятор Интерскол:

А вот в этом видео рассмотрена разборка аккумулятора Хитачи, но, используя увиденное, мы будем знать и  как  разобрать шуруповерт Зубр, ведь они устроены приблизительно одинаково.

Имейте в виду:  Ремонтные комплекты для редукторов производители не выпускают. Поэтому все, что вы сможете сделать после разборки — это почистить его и поменять смазку. Если износились детали, то ремонт заключается в полной замене этого узла.  Наличие избыточного количества смазки в редукторе не способствует хорошей работе шуруповерта.

https://www.youtube.com/watch?v=pM7BBOkBYLQ

И в заключении: чтобы шуруповерт служил исправно и его не приходилось разбирать часто, придерживайтесь нехитрых правил:

  • перед работой проверяйте, как заряжен аккумулятор;
  • правильно подбирайте насадки. Ориентир — размер самореза или шурупа;
  • после смены насадки правильно фиксируйте патрон;
  • регулируйте скорость вращения биты перед работой.

Видео:Ремонт и обслуживание шуруповерта. Быстро и просто.Скачать

Ремонт и обслуживание шуруповерта. Быстро и просто.

Не Заряжается Аккумулятор Шуруповерта Зубр

Как Разобрать Шуруповерт Зубр

Восстановление аккума шуруповерта. Как вернуть работоспособность аккума шуруповерта

Удобный владелец, лучше всех, осознает, как комфортен и эффективен в процессе применения автономно работающий ручной электроинструмент. Проф строитель, который занимается в большей степени отделочными работами, без шуроповерта и совсем не способна обойтись.

Все же батарея, при этом хоть какого типа, через определенное время теряет собственный энергетический потенциал. Приобретение новейшей АКБ — наслаждение дорогая.

Но тот произнес, что восстановление аккумуляторашуруповерта нереально по большому счету? Что мешает владельцу брендовой модификации сберечь на дорогостоящих элементах питания? Наверняка, вы не изумитесь универсальности ответа. Неведение.

Развивая тему, отметим: это вам! Материал статьи помогает разрешить делему «глобального старения» АКБ. Стоит только прочитать что же на самом деле, так же как и что необходимо сделать.

«Банки», в которых хранятся не деньги

Говоря про восстановление аккума шуруповерта, необходимо сказать что, что АКБ, которыми оснащается оговариваемый строительный инструмент, имеют разные технические свойства. Нередко такового рода «энергетическая индивидуальность» источника питания играет немаловажную роль в момент эксплуатации.

К примеру, при низкотемпературных критериях работы предпочтение следует отдавать никель–кадмиевым аккумам. Тогда как никель-металл-гидридный тип батарей более долговечен в процессе применения и содержит сравнимо огромную емкость. Хотя, обширно стали применяться и литий-ионные АКБ.

Источник питания данного типа и совсем не нуждается в обслуживании, лишен «эффекта памяти», в — при высочайшей емкости «энергетические банки» батареи имеют более малогабаритные размеры, ежели у «конкурентов».

Восстановление аккумулятора шуруповерта через заморозку

Скорее всего, ваш электроинструмент обустроен никель-кадмиевым элементом питания. Поскольку данный тип батарей (в контексте представленной статьи) является более всераспространенным.

Только потому наш материал и посвящен конкретно данному типу АКБ. Вобщем, приведенные ниже советы результативны и относительно использования металлогидридных источников энергии.

Что же понадобится, порядок действий:

  • Запакованный в полиэтиленовый пакет аккумулятор (вполне разряженный!) расположите в морозилку.
  • Через 10-12 часов изымите АКБ из холодильного устройства.
  • На часы поставьте батарею на зарядку.
  • После этого нужно «высадить» аккумулятор. Пусть он работает до того момента, пока в емкостях не иссякнет энергия.
  • Повторите описанную процедуру 2-3 раза.

Но что делать, если подобное восстановление аккумулятора шуруповерта не увенчалось успехом в полной мере? В таком случае следует прибегнуть к комплексному решению проблемы, о котором вы узнаете из нижерасположенных разделов.

Разборка корпусной части автономного блока питания

После того как вы убедились, что несколько проведенных циклов глубокого заряда/разряда батареи не дали положительного результата, и ваша батарея все так же быстро разряжается в процессе работы, следуйте поэтапному сценарию действий. В качестве примера возьмем аккумулятор для шуруповерта «Макита».

  • Прежде чем приступить к непосредственному процессу разборки, зарядите устройство.
  • Чтобы получить доступ к емкостным элементам АКБ, необходимо выкрутить несколько фиксирующих винтов.
  • В некоторых случаях требуется аккуратно взломать корпус в местах соединения конструкционных деталей.

Внимание: при реализации последнего варианта демонтажа не применяйте излишнюю физическую силу, так как можно деформировать корпусной пластик АКБ. Помните: после «реставрационных» работ контейнер должен надежно садиться на место.

Поиск «слабого звена»: определение вышедшей из строя «банки»

Итак, аккумулятор для шуруповерта «Макита» — это несколько последовательно соединенных элементов питания. Впрочем, стандартная схема (когда плюсовой контакт одной из емкостей подсоединен к минусу следующей «банки») применяется практически во всех подобных устройствах. Конечно, имеется в виду автономно работающий электроинструмент. Итак, алгоритм действий:

Шуруповёрт Зубр Акумулляторная Батарея

Шуруповёрт ЗУБР ЗДА-14.4-Ли-КН, литий-ионная аккумуляторная батарея, описание, характеристики, заряд и эксплу.

Не заряжается АКБ (ремонт)

Принесли АКБ и зарядное устройство от шуроповёрта. Проблема в том, что АКБ шуроповёрта не заряжается от.

  • С помощью мультиметра произведите методичный замер всех элементов «энергетической обвязки».
  • Чтобы не запутаться – не ухмыляйтесь, ибо никель-кадмиевые аккумуляторы для шуруповертов (18 вольт) обычно состоят из 15-ти последовательно соединенных емкостей, – на каждой «банке» посредством обычного карандаша делайте пометки «актуального» напряжения.

Внимание: при замере следует использовать нехитрое приспособление, которое состоит из двух проводов и нагрузочного сопротивления в 0,5 Ом. В результате вы получите максимально правдоподобные данные о состоянии задействованных элементов питания.

  • Подключив «нагрузку» к измерительному прибору, проверьте выдаваемые емкостями значения.
  • Элемент с самым низким показателем требуется заменить заведомо работоспособным компонентом энергетической системы питания.
  • Стоит отметить, что отклонение в 0,5-0,7 В от нормы принято считать критическим.

Вынужденное отступление: энергетические особенности АКБ

Как вы уже поняли, устройство аккумулятора шуруповерта ничем архисложным не отличается.

Тем не менее последовательная схема соединенных элементов питания может иметь дополнительный компонент в виде установленного термистора (датчик тепла), принцип действия которого заключается в размыкании цепи зарядки в момент, когда температурные показатели достигают критического уровня — перегрева. Вместе с тем при ремонте АКБ следует учитывать выходной номинал используемой в электроинструменте батареи, а также придерживаться идентичности типовой компоновки.

https://www.youtube.com/watch?v=wh8gSZ49xIw

Другими словами, достаточно мощные аккумуляторы для шуруповертов (18 вольт – весьма распространенный стандарт) обычно собраны из пятнадцати никель-кадмиевых элементов. Каждая отдельная емкость обладает энергетическим потенциалом в 1,2 В.

В случае, когда устройство снабжается литий-ионным типом АКБ, то 18-вольтовый аккумулятор состоит из пяти элементов номиналом 3,6 В. В результате Li-ion-батареи являются более компактными и легкими, нежели АКБ предшествующих технологий.

Процесс замены неработоспособного элемента питания

  • С помощью острого ножа (идеальный вариант — скальпель) «срежьте» контактные пластины «» и «-» с неисправно работающей емкости.
  • Используя бытовой паяльник и легкоплавкий припой, добавьте новый емкостной элемент в общую «энергетическую обвязку» батареи.
  • Соблюдайте полярность при монтаже новой емкости.

Важно: не допускайте перегрева корпуса при пайке. Используйте специальную кислоту и катализирующие флюсы.

Сборка и первичная зарядка аккумулятора шуруповерта

  • После того как вы произвели замену дефектных элементов, тщательно проверьте места пайки.
  • Устанавливая аккумуляторную «связку» в защитный контейнер, не забудьте про изоляционные подложки, которые предохраняют элементы от момента замыкания.
  • Аккуратно проклейте или скрутите фиксирующими винтами соединительные места корпуса.

Совершенно не важно, какой именно аккумулятор для шуруповерта («Интерскол», Makita или Bosh) вы восстанавливали. Главное — насколько качественно вы собрали энергетическое устройство.

Так как любая несущественная ошибка при монтаже, будь то корпусной зазор, «зажеванный» провод или неправильное позиционирование контактных пластин, может свести на нет все ваши старания. Только после того, как вы визуально убедились, что все корректно собрано, нужно полностью разрядить «новую» АКБ.

Аккумулятор для шуруповерта (12В) очень быстро сядет, если вы его «нагрузите» по полной программе. Следующее, что вам предстоит сделать, — это произвести 2-3 цикла глубокого заряда/разряда. Стоит отметить, что такого рода профилактика должна выполняться не реже, чем один раз в три месяца.

Полезные рекомендации

В качестве бонуса примите несколько ценных советов на вооружение, возможно, они вам помогут в решении энергетических проблем:

  • Не утруждайте себя, если ваша батарея относится к литий-ионному типу. Вряд ли вам удастся ее восстановить.
  • Традиционный никель-кадмиевый аккумулятор всегда можно «толкнуть» с помощью кратковременной подачи более высокого напряжения. Однако, прежде чем прибегнуть к столь радикальным мерам, необходимо более детально изучить данный электрический вопрос «реинкарнации».
  • Возможно, вы не знаете, но традиционного типа АКБ, коей является никель-кадмиевая батарея, нельзя подключать к зарядке, если ее ёмкости имеют достаточный энергетический потенциал. Иначе разрушительных последствий «эффекта памяти» батареи просто не избежать.

Вместо послесловия

Российский аккумулятор для шуруповерта «Интерскол» по качеству не уступает брендовым аналогам. Однако стоимость отечественного АКБ, без преувеличения, щадящая.

Для тех, кто не уверен в своих способностях, кому «легче» приобрести новую батарею, нежели восстановить старую, — это вариант.

Тем не менее в случае, когда конструкционная часть энергетического контейнера имеет эксклюзивные формы (пазы, фиксаторы и специфические изгибы), все же придется посвятить несколько минут своего драгоценного времени техническому творчеству.

Поскольку может понадобиться перепаковать АКБ в «родной» корпус. Ну, а как зарядить аккумулятор шуруповерта и что нужно предпринять, когда АКБ не заряжается по причине долгого простоя в разряженном состоянии, вы уже знаете. Эффективных вам методов восстановления и не забывайте о безопасности – своей и окружающих!

Видео:Как снять патрон на шуруповёрте?Скачать

Как снять патрон на шуруповёрте?

Ремонт шуруповерта: основные неисправности инструмента

Как Разобрать Шуруповерт Зубр

Шуруповерт относится к категории инструментов, которые часто используются не только при выполнении строительных и ремонтных работ, но и в быту.

С течением времени любым механизмам свойственно ломаться, что случается и с шуруповертами. Если случилось такое дело, то не нужно спешить выбрасывать инструмент, так как можно выполнить самостоятельный ремонт шуруповерта.

Из этой статьи вы узнаете о том, как дать отремонтировать шуруповерт, не прибегая к помощи специалистов.

Шуруповерт и его конструктивные особенности

Начинать ремонт шуруповерта своими руками следует с ознакомления с его конструкцией. Главным элементом шуруповерта является электрический мотор. Шуруповерты бывают как сетевого, так и аккумуляторного типа.

К использованию сетевого шуруповерта прибегают реже, из-за такого недостатка, как необходимость подключения инструмента к сети 220В.

Инструменты аккумуляторного типа более популярны, так как позволяют проводить не только ремонтные работы дома, но и за его пределами.

https://www.youtube.com/watch?v=vjp7ncU-mto

Основными узлами аккумуляторного шуруповерта являются:

  1. Корпус. Обычно все шуруповерты изготавливаются из прочного пластика.
  2. Кнопка пуска. Она устроена так, что от силы нажатия на нее зависит количество оборотов патрона.
  3. Электродвигатель. В аккумуляторных инструментах применяются однофазные моторы коллекторного типа и постоянного тока. Двигатель представляет собой ротор, статор в виде магнитов, а также щеточный узел.
  4. Редуктор.
  5. Регулятор усилия.
  6. Переключатель реверса.
  7. Аккумулятор. Как правило он съемный и зачастую комплектуется с изделием в двойном экземпляре.
  8. Патрон. Как правило, применяются быстрозажимные патроны.

Некоторые модели дополнительно оснащаются светодиодными фонариками подсветки, а также указателями зарядки батареи. Возвращаясь к проблемам с шуруповертом, следует отметить, что любой из вышеперечисленных элементов может стать причиной неисправности инструмента.

Что необходимо для ремонта? Первым делом требуется отыскать причину поломки, после чего принимать соответствующее решение об ее устранении. Инструмент можно разделить на две части: электрическую и механическую. Первоначально требуется выяснить, в чем проблема неработоспособности шуруповерта: в механике или электрике.

Сделать это не составит особого труда, поэтому рассмотрим поломки более подробно.

Неисправности механической части

Выявить механические неисправности шуруповертов можно по такому признаку, как слышимость функционирования электродвигателя. При нажатии на кнопку пуска слышны признаки работы электродвигателя, но при этом патрон инструмента не вращается или при вращении слышны характерные звуки неисправности.

Устройство шуруповерта достаточно простое, но существенным недостатком является то, что все элементы практически в 2-3 раза меньше, чем на электродрели. К механическим возможным поломкам шуруповерта относятся следующие неисправности:

  • Поломка патрона. Несмотря на то, что быстрозажимные патроны являются более универсальными и простыми в работе, существенным их недостатком можно назвать низкий срок службы. Починить быстрозажимной патрон невозможно, поэтому если инструмент отказывается держать сверло или биту, то патрон следует снять и заменить на новый. Это одна из наиболее частых неисправностей инструмента, но при этом не понадобится разбирать шуруповерт.
  • Выход из строя редуктора. На шуруповертах установлен редуктор планетарного типа. Обычно производители с целью экономии средств изготавливают шестерни редуктора из пластика или металла низкого качества. Это влияет не только на мощность инструмента, но и на срок его службы. Если двигатель при нажатии кнопки «Пуск» работает, а патрон не вращается, то проблема заключается именно в планетарном редукторе. Чтобы выяснить причину его неисправности, нужно разобрать инструмент, после чего определять поломку. Редуктор в случае выхода из строя одной шестеренки следует заменить.
  • Износ подшипника. Подшипник находится в планетарном редукторе, поэтому он заменяется вместе с шестеренками.
  • Поломка регулятора усилия. Данное устройство в шуруповертах применяется не только для увеличения или уменьшения тяговой силы инструмента, но и для повышения безопасности. Если в ходе выполнения работы произойдет заклинивание рабочей насадки, то вместо проворачивания инструмента, произойдет поворот регулятора. Таким образом, мастер не получит вывих руки, а электродвигатель будет защищен от высокой нагрузки, от которых он может сгореть.

Следует отметить, что малые размеры механической части инструмента несколько усложняют процесс ремонта инструмента, поэтому обязательно при проведении ремонтных работ будьте внимательны.

Неисправности электрической части

В отличие от дрели, шуруповерты функционируют преимущественно от аккумуляторов. Это означает, что в конструкции этих инструментов используются разные электродвигатели.

Определить неисправность электрической части шуруповерта не составляет труда. Если аккумулятор заряжен, но при нажатии кнопки «Пуск» не слышен звук работы электромотора, то причиной является поломка именно в электрике.

Рассмотрим основные виды неисправностей шуруповертов по электрической части.

  • Неисправность аккумулятора. Первоначально следует обратить внимание на аккумулятор. Как правило, на шуруповертах используются низкокачественные никель-кадмиевые аккумуляторы. Они имеют существенный недостаток, который заключается в необходимости заряжать его только тогда, когда он полностью «сядет». Такие АКБ нельзя подзаряжать, так как это сокращает их срок службы. Если однажды шуруповерт откажется функционировать, то не спешите его разбирать убедитесь, что АКБ работоспособна и выдает заряд. Проверить можно путем подключения второго аккумулятора. Заряд батареи можно также проверить с помощью тестера, который должен показать соответствующую величину вольтажа.
  • Неисправность зарядного устройства. Для зарядки аккумулятора имеется специальное зарядное устройство. Если аккумулятор разряжен даже после того, как вы его зарядили, то следует проверить целостность зарядного устройства. Для этих целей обычно на зарядных устройствах имеются световые индикаторы. Если их нет, то нужно воспользоваться мультиметром.
  • Неисправность кнопки включения. Необходимо проверить пусковую кнопку, так как часто причиной ее неработоспособности является окисление контактов или попадание пыли. Инструмент следует разобрать, после чего почистить контакты. Кнопки обычно на шуруповертах имеют функцию регулирования скорости вращения патрона, для чего устанавливается транзистор. Если инструмент работает, но функция регулирования числа оборотов отсутствует, то нужно заменить транзистор.
  • Если не функционирует функция реверса, то исправить поломку можно путем очистки контактов кнопки переключения полярности.
  • Неисправность электродвигателя. Электромотор является одним из самых дорогостоящих конструктивных элементов шуруповерта. Если все проверено и выявлено, что проблема кроется в электромоторе, тогда следует выяснить причину. Чаще всего проблема возникает со щетками, которые с течением времени попросту истираются. Отремонтировать щетки невозможно, поэтому их следует заменить. Якорь следует заменить, если при прозвонке его выводов обмоток обнаружен обрыв. Перемоткой такого маленького ротора никто не будет заниматься, поэтому проще приобрести новый агрегат. Статор постоянного электродвигателя представлен в виде 2-3 магнитных пластин, которые не выходят из строя.

Теперь вы знаете основные признаки и виды неисправностей шуруповерта. Чтобы его отремонтировать, не нужно быть специалистом, а достаточно запастись инструментом и свободным временем.

Ремонт шуруповерта: основные неисправности инструмента Ссылка на основную публикацию

Видео:Ремонт аккумулятора шуруповертаСкачать

Ремонт аккумулятора шуруповерта

Как Разобрать Шуруповерт Зубр

Как Разобрать Шуруповерт Зубр

Шуруповерты модели «Зубр» от российского производителя сейчас обширно всераспространены на рынке россии. Модель является пользующейся популярностью у нашего населения.

Дальше будут рассмотрены, как верно разобрать инструмент, опишем главные его неисправности, также дадим для вас несколько советов и подсказок на ремонт своими руками этого продукта российскей индустрии.

Чтоб разобрать шуруповерт, для вас будет нужно отвертка и малость времени. Процесс разборки инструмента должен смотреться так:

  • Сначала нужно открутить винты крепления корпуса, в каком установлен аккумулятор.
  • Потом для вас следует открутить крестовой отверткой винты, которые соединяют половины корпуса инструмента.
  • Вследствии этого следует извлечь содержимое, находящееся снутри корпуса.
  • Позже отсоединяем кнопку реверса.
  • Аккуратненько снимаем переключатель скоростей.
  • В нижней части работы откручиваем болты, соединяющие движок и редуктор.

Раздельно стоит побеседовать о разборке такового принципиального элемента инструмента, как аккумулятор.

https://www.youtube.com/watch?v=azYc5ThPjYQ

Здесь абзаце мы коротко разглядим главные неисправности шуруповерта, возникающие как в части конструктивных частей, так и электронной части.

Инспектировать контакты и электронные цепи инструмента придется если проход, если:

  • нереально включить шуруповерт;
  • отсутствует возможность переключения реверсного режима;
  • нельзя регулировать число оборотов рабочего органа инструмента за минуту.

Найдя в устройстве эти неисправности, сперва стоит изучить таковой принципиальный элемент, как аккумулятор. В самом примитивном случае вы отделаетесь очевидной зарядкой аккума. В других же придется использовать мультиметр для более четкого обнаружения препядствия. Измеряется напряжение на батарее аккума.

При его несовпадении значений с теми, которые указаны на корпусе, неисправными бывают или аккумулятор, или зарядное устройство. Блок зарядки проверяется с применением мультиметра. Должна проверяться любая батарея, входящая в составе аккума.

При нахождении неисправных батарей необходимо быть изменены на новые аналогичной емкости.

Как открутить патрон с шуруповерта.Быстро и просто

Выполняя ремонт кнопки запуска для вас пригодятся некие познания в области электроники и радиотехники, говоря конкретно: умение читать схемы, способности пайки.

Пристальное внимание при разборке этого элемента следует направить на потемневшие либо обуглившиеся контакты, клеммы, при желании зачистить их шлифовальной шкуркой. Полная смена бухгалтерской системы запуска вероятна при невозможности регулировать обороты рабочего органа кнопкой.

Это можно следить в этом случае, если при различном усилии нажатии на кнопку обороты меняются не синхронно этому усилию.

Кнопка переключения или реверса при поломке вам понравятся отремонтирована без помощи других. Процесс ее ремонта аналогичен ремонту кнопки запуска. Необходимо выяснить на состояние контактов и клемм конструкции.

Патрон является самым подверженных износу частей конструкции шуруповерта, потому он разбирается почаще других деталей. При его разборке для вас обратите внимание на то, каким методом закреплен патрон. Всего выделяют три метода крепления.

Простой и старенькый из их числа – это с помощью конуса Морзе. При таком методе совпадает конусность патрона и вала. Снимается таковой патрон при наличии легких ударов молотка по корпусу. 2-ой метод заключается в креплении патрона при помощи резьбы, когда он навинчен на резьбу конца вала.

Здесь порядок действий будет несколько другим.

  • Вывернуть в направлении движения часовой стрелки винт, закрепляющий патрон.
  • Потом следует зажать шестигранный ключ, за ранее вставив его в патрон, в тисках, надеть туда накидной ключ и стукнуть по нему молотком. Патрон должен сместиться.

Тогда, когда патрон не поддается такому воздействию, необходимо сделать последующее. Требуется вынуть редуктор, а вкупе с ребенком и шпиндель, впоследствии весь узел зажать в тисках и с применением трубного ключа демонтировать патрон.

Линейка Li-ion шуруповертов Зубр.wmv

Здесь мы коротко осветили вероятные препядствия, возникающие при эксплуатации шуруповерта «Зубр», разглядели главные неисправности, также разобрали методы их устранения. Возлагаем надежды, что время, которое вы издержали на чтение этой статьи, пошло для вас на пользу.

💡 Видео

Почему трещит шуруповерт? Ремонт редуктора шуруповерта, как починить редуктор на шуруповерте?Скачать

Почему трещит шуруповерт? Ремонт редуктора шуруповерта, как починить редуктор на шуруповерте?

Ремонт шуруповерта ЗУБР ДА-14.4-2-Ли КНМ1Скачать

Ремонт шуруповерта ЗУБР ДА-14.4-2-Ли КНМ1

Как снять патронСкачать

Как снять патрон

Подробный разбор шуруповёрта Зубр Даи 18 2 Ли Мастер BRUSHLESSСкачать

Подробный разбор шуруповёрта Зубр Даи 18 2 Ли Мастер BRUSHLESS

Вскрытие бесщеточная дрель-шуруповерт ЗУБР ДАИ-18Скачать

Вскрытие бесщеточная дрель-шуруповерт ЗУБР ДАИ-18

как разобрать elti 18в шуруповерт. располовинивание корпуса без повреждения.Скачать

как разобрать elti 18в шуруповерт. располовинивание корпуса без повреждения.

Разборка,смазка и сборка редуктора шуруповерта Интерскол ДА-10/14,4МЗСкачать

Разборка,смазка и сборка редуктора шуруповерта  Интерскол ДА-10/14,4МЗ

Как снять патрон шуруповертаСкачать

Как снять патрон шуруповерта

Ремонт аккумулятора ЗАКБ-10.8 и тестирование шуруповерта Зубр ЗДА-10.8 часть 1Скачать

Ремонт аккумулятора ЗАКБ-10.8 и тестирование шуруповерта  Зубр ЗДА-10.8 часть 1

Разборка редуктора ЗУБР ДШЛ-181Скачать

Разборка редуктора ЗУБР ДШЛ-181

РЕМОНТ ШУРУПОВЁРТА ЗУБР 30-4,8 ЗАМЕНА АККУМУЛЯТОРОВ AAA DIYСкачать

РЕМОНТ ШУРУПОВЁРТА ЗУБР 30-4,8 ЗАМЕНА АККУМУЛЯТОРОВ AAA DIY

Как за 0 руб. восстановить аккумулятор шуруповерта, своими руками!!!Скачать

Как за 0 руб. восстановить аккумулятор шуруповерта, своими руками!!!

Шуруповёрт Зубр 12 вольт. ДА-12-2-Ли кнмз разборка , честный обзор без рекламы..Скачать

Шуруповёрт Зубр 12 вольт. ДА-12-2-Ли кнмз разборка , честный обзор без рекламы..

Какой шуруповерт купить// Обзор сетевого шуруповерта ЗУБР ЗСШ-300-2Скачать

Какой шуруповерт купить// Обзор сетевого шуруповерта ЗУБР ЗСШ-300-2
Поделиться или сохранить к себе:
