Как Самому Сделать Плиткорез + видео

Как сделать ручной и электрический плиткорез своими руками: способы изготовления

Если вы не хотите тратить лишние деньги на покупку дорогостоящего оборудования для нарезки кафеля, можно сделать плиткорез своими руками. Даже самодельное приспособление способно значительно облегчить работу, особенно если речь идет о керамограните.

Специальное устройство упрощает процесс облицовки

Особенности плиткореза

• простота и безопасность в обращении;
• небольшой вес;
• мобильность;
• относительно невысокая стоимость;
• компактность.

Конечно же, ручные модели уступают электрическим по некоторым показателям, но в личном употреблении этого достаточно.

Плиткорез идеален в домашнем пользовании

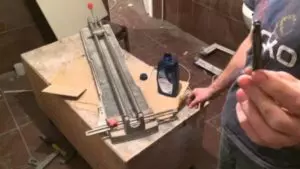

Устройство стандартного ручного плиткореза представляет собой платформу для фиксации кафеля, направляющие и режущий элемент, закрепленный на ручке с кареткой. Он прижимается к плитке и одним уверенным движением прочерчивает линию надлома. Затем платформа оказывает давление на материал, и он раскалывается на две части с ровными краями.

Различают механические, роликовые и подшипниковые ручные плиткорезы. Сделать можно каждый из этих видов, тем более что они отличаются незначительно.

Как самостоятельно сделать ручной плиткорез

Вам понадобится обычный стеклорез. Снимите с него головку, на которой размещено алмазное лезвие или металлический острый ролик.

Самодельный инструмент сохраняет принцип действия производственной модели

В изготовлении плиткореза, понадобятся также подшипниковые элементы, подыщите подходящие запчасти. Сначала сконструируйте основу приспособления: рабочую платформу с желобом посредине и направляющие.

С этой целью возьмите доску и зафиксируйте на ней с помощью шарнирного элемента сваренные между собой металлические планки.

Посредине с внутренней стороны должны быть выточены углубления, в них загоняются втулки, обеспечивающие скольжение и ограничение хода второй части – ручки с резаком.

Лезвие устанавливается таким образом, чтобы при фиксации он доставал до кафеля и мог свободно прочертить линию разреза. При нажатии плитка зафиксируется на платформе, затем с помощью ручки потяните режущий элемент и доставайте разрезанный кафель. Таким образом, сохраняется принцип действия производственной модели.

Особенности электрического плиткореза

Это более совершенный и эффективный инструмент. Устройство работает за счет мотора. Насадка напоминает диск болгарки и действует таким же образом. Кафель укладывается на рабочую поверхность, а затем постепенно подается навстречу быстровращающемуся алмазному диску.

Чтобы предотвратить образование большого количества пыли, устройство оснащают емкостью для воды. Во время работы диск окунается в неё, смывая грязь и параллельно охлаждаясь, что продлевает срок службы инструмента.

Электрический плиткорез обладает следующими преимуществами:

• позволяет быстро обрабатывать большие объемы материала;
• распиливает даже прочный керамогранит и камень;
• делает более ровный край;
• меньше изнашивается по сравнению с ручными моделями.

Электрический инструмент занимает больше пространства. Стоимость его выше, чем механического.

Чтобы предотвратить образование пыли, устройство оснащается емкостью для воды

Электрический плиткорез своими руками

Такой инструмент можно сконструировать из болгарки. Удобнее всего делать стационарный плиткорез. Используйте стол из мастерской или самодельный, сварив его из металлических уголков.

Для платформы лучше применить лист железа, он должен состоять из двух половинок, посредине делается желоб, который позволяет свободно проходить диску болгарки.

Именно по этой линии вы и будете ориентироваться при нарезке кафеля.

https://www.youtube.com/watch?v=MUt9qJKpdn0

Для установки болгарки сделайте над платформой специальное крепление, с помощью которого вы надежно зафиксируете инструмент в нужном положении. Для того чтобы во время распила плитка не съезжала, установите передвижной ограничитель сбоку от рабочей поверхности.

Болгарку ставят на движущийся металлический каркас, но такой вариант сложнее проработать самостоятельно, особенно если вы новичок.

Кроме болгарки используют и другие приспособления. Например, попробуйте сделать своими руками плиткорез из электродвигателя. У вас получится подобие циркулярной пилы. Мотор крепится внизу рабочей платформы.

В столешнице делается разрез, достаточный для того, чтобы диск выходил наружу на несколько сантиметров. Из электросети напряжение подается в двигатель, и он запускает диск.

Режущий элемент желательно использовать с алмазным напылением.

Если вы всё сделаете правильно, любой из представленных инструментов, будет работать исправно, а срезы на кафеле получатся ровными при минимальных усилиях.

Источник: https://gidpoplitke.ru/instrumenty/plitkorez-svoimi-rukami.html

Изготовление плиткореза своими руками

Когда не хочется лишний раз тратить свои финансы на инструмент для укладки кафеля, то можно соорудить плиткорез своими руками. Он поможет упростить работу, особенно если работать нужно с керамогранитом.

Ручной плиткорез должен иметь высокую прочность несущей части, а направляющие и рычаг должны быть сделаны из прочной стали.

Самым простым в эксплуатации считается механический агрегат для нарезания керамической плитки.

Плюсы механического плиткореза:

• простота и безопасность во время эксплуатации;
• малый вес;
• мобильность;
• не требует много затрат;
• компактность.

При помощи такой конструкции можно нарезать любую керамическую и керамогранитную плитку.

Устройство обычного механического плиткореза имеет вид платформы для закрепления кафеля, на ней находятся направляющая и режущая составляющая, которая закреплена на ручке с кареткой.

Режущий элемент прижимают к плитке и одним движением он чертит полосу надлома. Потом прижимная платформа давит на материал, он разламывается на 2 половины с ровными краями.

Выполнение ручного плиткореза

Список требуемых материалов:

Схема применения ручного плиткореза.

• прочная доска;
• 4 уголка из стали 20*20;
• 2 уголка из стали 40*40;
• 2 подшипника;
• вал, который подходит под подшипники (примерно 5 см);
• труба из стали, соответствующая диаметру вала ( примерно 2 см);
• полоски прочной резины;
• электрическая сварка.

Сборка ручного плиткореза выполняется так: к внешней части большого уголка привариваются маленькие уголки таким образом, чтобы между ними с легкостью мог двигаться подшипник. Это половина главной части плиткореза.

Другая часть выполняется симметрично первой. Далее необходимо смонтировать режущую составляющую инструмента.

В этих целях к трубке из стали нужно приварить ручку и держатель для режущей части, которой может стать стандартный стеклорез или другая заостренная составляющая с алмазным напылением.

Такую конструкцию надевают на вал, а его края впрессовывают во втулки подшипников. Режущее устройство отводят в начальное положение. Также необходимо будет закрепить концы несущих уголков при помощи электрической сварки.

В то же время нужно выполнить проверку передвижения режущей части по оставленному промежутку между несущими уголками.

Если колебания отсутствуют и прохождение выполняется с легкостью, то главная часть плиткореза выполнена верно.

Схема резки плитки стеклорезом.

Осталось только приклеить полоски из резины к нижней части и убрать с них фаски. Когда клей высохнет, нужно будет закрепить эту часть на основе из дерева.

https://www.youtube.com/watch?v=W3t_soQBxPc

Тут могут быть разнообразные конструктивные варианты. Важно чтобы часть из металла легко двигалась в вертикальной позиции и не было отклонений вдоль линии горизонта.

Самое простое устройство состоит из стандартных петель от двери, которые укреплены на двух частях плиткореза. Минус этой конструкции заключается в том, что она не позволит выполнять резку материала различной толщины.

Желательно использовать конструкции петель, которые регулируются по высоте.
Самодельный инструмент готов!

Это более усовершенствованный и эффективный агрегат.

Самостоятельно его выполнить немного труднее, поскольку потребуется знание норм безопасности работы с режущими электроинструментами.

Схема электрического плиткореза со столом.

Такой агрегат будет работать благодаря двигателю, который вращает режущий диск.
Насадка для нарезки материала имеет вид, напоминающий диск болгарки. Электрический инструмент будет действовать тем же образом. Кафель укладывается на рабочую поверхность, затем медленно двигается навстречу алмазному диску, который быстро вращается.

В целях предотвращения скапливания огромного количества пыли, электроплиткорез необходимо оснащать емкостью для жидкости. В процессе работы диск нужно будет в нее окунать, смывая грязь и одновременно охлаждая его, что позволит увеличить срок службы плиткореза.

Плюсы электрического плиткореза:

• он дает возможность быстро обрабатывать много материала;
• может распиливать камень и прочный керамогранит;
• может делать более ровный срез;
• у него меньше износ в сравнении с механическими моделями.

Сетевой плиткорез можно транспортировать с одного места на другое, но он занимает больше места. К тому же и затраты на него больше, чем на ручной.

Об электрическом плиткорезе

Электрический агрегат для резки материала желательно выполнять на основе болгарки, поскольку она позволит получить требуемое количество оборотов режущей кромки в минуту.Другому электромотору вдобавок понадобится редуктор, который даст возможность получить от 4000 до 5500 оборотов в минуту.

Болгарку плиткореза выполненного своими руками нужно прочно фиксировать под столешницей так, чтобы длина наружной режущей кромки не была больше половины толщины материала. В целях упрощения процесса резки, на столе параллельно диску нужно закрепить уголок из металла.

Двигая инструмент по уголку, можно получить почти идеально ровный срез.

Как ручной, так и сетевой тип инструмента требует некоторого умения работы с ним. По этой причине перед выполнением работ с плиткой желательно потренироваться правильно держать инструмент в руке. Это можно сделать на отходах материала.

Желаем удачи в изготовлении плиткореза своими руками! Придерживайтесь вышеописанной инструкции и все получится. Такой инструмент может прослужить вам достаточно долго.А работать с таким инструментом приятно вдвойне, поскольку в него вы вложили собственный труд и свою душу.

Источник: https://masterinstrumenta.ru/pily/plitkorez-svoimi-rukami.html

Плиткорез своими руками: 3 вида

Чтобы изготовить плиткорез своими руками, не потребуется покупать дорогостоящие материалы Ремонтные работы по дому требуют полной отдачи, много сил и использования специального оборудования, которое способно облегчить жизнь мастеру.

Многие квартиры и, в частности, санузлы редко бывают стандартными, и мастерам приходится то и дело придумывать, как бы уместить обычные размеры отделочных материалов на нестандартной площади помещения? К примеру, зачастую приходится обрезать линолеум, гипсокартонную плитку или же керамическую для стен или пола.

С этим встречаются не только мастера по отделочному ремонту квартир, но и сами жители, которые решили начать ремонт, например, при желании сменить плитку в ванной или туалете, а также, когда встает вопрос о замене отпавшей плитки.

Для того чтобы придать твердой керамической плитке необходимые размеры, ее необходимо обрезать и сделать это нужно строго по прямой линии и размер в размер, чтобы плитка встала, как родная. Обрезать притку можно, используя плиткорез. Его можно найти в специализированном магазине или сделать своими руками.

Самодельный плиткорез: виды

Прежде, чем делать плиткорез своими руками, стоит определиться с тем, какого вида инструмент хотите иметь в качестве своего верного помощника? Существуют определенные виды плиткорезов, каждый из которых имеет свои особенности и нюансы эксплуатации.

Виды:

• Ручной;
• По типу кусачек;
• Электрический.

Перед тем как приступить к изготовлению плиткореза, стоит посмотреть обучающее видео с мастер-классом

Ручной рельсовый плиткорез, он же рамочный – как видно из названия, данный тип инструмента представляет собой особую раму с направляющими для валика, который и будет разрезать плитку.

Режущим валиком делается надрез на лицевой стороне плитки и уже после этого, при помощи установленной на плиткорез платформы, можно расколоть полотно ровно по сделанному разрезу.

В итоге получаете ровный край плитки, которая теперь будет отвечать заданным размерам.

https://www.youtube.com/watch?v=xp5gKBvO86k

Плиткорез по типу кусачек также имеет большое количество положительных отзывов от мастеров и обычных людей, пользовавшихся им. Есть и электроплиткорез.

Чаще всего для того, чтобы сделать плиткорез в домашних условиях, мастером выбирается уже разработанный какой-либо фирмой готовый инструмент и его чертежи. В последнее время за основу своих домашних разработок люди берут такие плиткорез, как Karl Dahm.

Как сделать плиткорез своими руками: необходимые материалы для инструмента

Как уже отмечалось, нередко для работы с плиткой люди используют самодельный плиткорез, но прежде чем таким пользоваться, его нужно сделать. Как показывает практика, это не так сложно, как может показаться сначала.

Рассмотрим, какие необходимо взять материалы, чтобы изготовить своими руками резак для резки керамической плитки:

Металлический лист применяется для создания основы плиткореза. Желательная толщина такого листа варьируется от 4 до 50 мм.

Болгарка чаще всего выступает в качестве резочного валика для разрезания керамической плитки.

Диаметр хомутов должен быть не менее 0,8 мм и не более 10 мм. Это обязательное условие.

Гайки.

Контргайки.

Все материалы для изготовления плиткореза продаются в строительном магазине

При помощи данного нехитрого набора, сможете в домашних условиях собрать самостоятельно собственный плиткорез. При этом получите электрический инструмент, оснащенный водяным охлаждением.

Вода в данном случае необходима для того, чтобы остужать диск болгарки, который всегда нагревается при работе по разрезанию керамической плитки. Подобный тип охлаждения можно встретить в больших пилах, служащих для распила камней, к примеру, нефрита.

Для того чтобы сделать все правильно, необходимы чертежи инструмента с описанием каждой детали и, желательно, с подробным алгоритмом самой работы.

Когда все необходимое приготовлено, чертежи найдены, и готовы приступать к работе, наступает один из главных моментов – соблюдение алгоритма работы по изготовлению самодельного резака для керамической плитки.

Инструкция:

Подготовьте рабочую поверхность. Чаще всего, для нее используют стол. Поверхность его должна быть идеально ровной и гладкой, чтобы электрический резак делал свою работу, как положено – без накладок и неровных разрезов.

Установите на горизонтальную гладкую поверхность лист метала. Он будет служить основой плиткореза. На момент установки и закрепления листа в нем должно быть отверстие для режущего диска.

Диск болгарки необходимо закрепить на рабочей поверхности. Делается это при помощи подготовленных заранее хомутов. Мастера рекомендуют поместить хомуты в резиновые трубки с целью более долгой службы.

Вся эта конструкция закрепляется при помощи гаек и контргаек. При желании, можно сделать небольшое дополнение и усовершенствовать инструмент. Это может быть сделано с целью быстрого удаления керамической крошки.

Для изготовления плиткореза отлично подойдет старая болгарка

Подобное дополнение позволит сэкономить время на уборке, кроме того, в этом случае в воздух практически не будет попадать опасная для вдыхания крошка.

Само по себе усовершенствование сделать довольно просто. Необходимо укрепить под режущими диском трубку пылесоса. В этом случае, при одновременной работе и пылесоса, и диска болгарки, вся крошка будет сразу же поступать в мусороприемник.

Кроме того, добытые чертежи плиткореза могут понадобиться для того, чтобы отремонтировать поломавшийся инструмент.

Циркулярка из плиткореза: нюансы использования

Некоторые люди задаются вопросом, если из болгарки можно сделать плиткорез, то может ли из плиткореза какой-либо марки получиться циркулярка? Бывают такие ситуации, когда появляется необходимость в мини-циркулярке, и стандартные инструменты слишком велики для каких-либо миниатюрных работ, например, чтобы распилить тонкий лист ДВП, или при работе с деревянными наличниками.

При использовании самодельной циркулярки из плиткореза, следует строго соблюдать правила техники безопасности

https://www.youtube.com/watch?v=vZHKcMtjJBw

Когда решаете сделать из своего плиткореза миниатюрную циркулярку, помните, что в этом случае необходимо обратить свое внимание на количество и скорость оборотов дисковой плиты, которая в плиткорезе работает, как валик-резак. Оборотов должно быть не более 4000.

Кроме того, для собственной безопасности, озаботьтесь наличием защиты, к примеру, защитные кожухи, которые также можно сделать самостоятельно.

Кроме того, во время изготовления циркулярки из резака для керамической плитки, также не забывайте о том, что необходимо подготовить ровную рабочую поверхность, которая должна быть надежной и удобной, в противном случае, могут быть травмы, в том числе и довольно серьезные.

Плиткорез своими руками (видео)

Особенно полезной подобная маленькая циркулярка будет в домашних мастерских, если мастерская находится в условиях квартиры, и ее так же, как и самодельный резак для плитки, можно усовершенствовать при помощи пылесоса, с той же целью – не допустить попадания в воздух пыли, получаемой при работе. Это обезопасит легкие от лишней пыли и сократит время по уборке мастерской в несколько раз.

Фотогалерея (5 фото)

Источник: http://criminalnaya.ru/plitkorez-svoimi-rukami-3-vida/

Плиткорез электрический с водяным охлаждением своими руками — Строим и ремонтируем

Укладку керамической плитки трудно представить без плиткореза, ручного или электрического. Выбор инструмента зависит от объёмов работ, которые приходится выполнять мастеру.

Для облицовки небольших площадей у себя дома достаточно иметь ручной инструмент, мастера профессионалы предпочитают электрический плиткорез, повышающий производительность и выполняющий более качественный рез плитки вращающимся с высокой скоростью диском, оборудованным водяным охлаждением.

Отрезной станок из болгарки

Домашние умельцы, умеющие обращаться с ручным плиткорезом, увидев результаты использования электрического станка профессионалом-отделочником, с целью повышения своего мастерства стремятся приобрести, освоить также и этот инструмент, более совершенный и производительный. Оптимальным решением этого вопроса является покупка электрического плиткореза заводского изготовления. Но качественный и долговечный инструмент стоит дорого, а станок по демократичной цене быстро изнашивается и выходит из строя.

Оценка степени необходимости изготовления самодельного электроплиткореза

Если для качественного выполнения небольшого объёма работ по укладке плитки есть необходимость в электрическом инструменте, то, ознакомившись с указанными ниже рекомендациями, можно сделать такой плиткорез своими руками.

Прежде чем приступать к изготовлению самодельного электроплиткореза, следует критически оценить свои конструкторско-монтажные способности и возможности, так как даже незначительные ошибки при изготовлении такого устройства могут привести к травматизму.

Если уверенности в своих силах нет, то сборку этого инструмента нужно как минимум поручить опытному исполнителю, в идеале же следует арендовать электроплиткорез заводского изготовления.

Выбор электродвигателя для плиткореза

Чтобы сделать плиткорез своими руками с использованием самостоятельного электродвигателя, требуется подбор и монтаж редуктора для возможности ручной установки необходимой скорости вращения диска. Технически сделать это непросто, поэтому распространено другое решение – использование малой болгарки (гриндера под диски диаметром 115-125 мм) с опцией ручной регулировки скорости вращения.

Электродвигатель для плиткореза

Конструирование плиткореза с электроприводом

Прежде всего, нужно решить, каким будет расположение болгарки при резке плитки:

1. Керамика по направляющей планке подаётся под неподвижно закреплённый снизу стола гриндер.

Достоинства:

• относительная простота технического решения, заключающегося в надёжном закреплении болгарки на нижней стороне стола и установке сверху направляющей планки с возможностью её регулировки;
• возможность установки под столом ёмкости с водой для частичного улавливания пыли и охлаждения диска.

Недостатки:

• сильное пылеобразование из-за необходимости реза всей толщины плитки, без возможности выполнить только надрез;
• неудобство включения-выключения болгарки из-за расположения её под столом;

Структура самодельного плиткореза

2. По зафиксированной с помощью ручной струбцины плитке производится рез гриндером, закреплённым сверху стола на прямолинейных рельсах-салазках.

Достоинства:

• Меньшее пылеобразование из-за возможности производства надреза плитки без сквозной резки;
• Доступность обслуживания болгарки;

Недостатки:

• техническая сложность исполнения жёсткого монтажа болгарки на подвижных салазках и водяного охлаждения;
• необходимость в дополнительной ручной обработке поверхностей разлома керамики по сделанному надрезу.

Очевидно, что плиткорез из болгарки своими руками, изготовленный по первому варианту конструкции, более прост и функционален, поэтому в дальнейшем будем рассматривать этот вид самодельного устройства.

Изготовление стола плиткореза

Для плавной подачи плитки под вращающийся диск гриндера поверхность стола должна быть ровной и гладкой. Кроме того, для надёжного крепления болгарки материал столешницы должен быть прочным.

https://www.youtube.com/watch?v=hh1BjFG4Cv8

Поэтому оптимальным решением будет изготовление жёсткого стального каркаса стола из уголков или прямоугольных профилей на электросварных соединениях.

Затем по размеру каркаса нужно сделать и смонтировать крышку стола из листовой стали толщиной 5-6 мм с выполненной фрезой прорезью под толщину диска болгарки с запасом в 2-3 мм.

В целях безопасности диск гриндера не должен выступать из щели над поверхностью стола более чем на половину своего радиуса.

Снизу на крышку стола в продолжение прорези или параллельно ей наваривают куски стального профиля прямоугольного сечения размером 40 х 60 мм или стальной полосы толщиной 4-5 мм, к которым в дальнейшем будет крепиться гриндер.

Изготовление монтажного стола своими руками

На столе плиткореза следует выполнить установку передвижной планки параллельно режущему диску для строго прямолинейной подачи плитки под режущую кромку.

Для этого слева от диска (если смотреть на режущую кромку) перпендикулярно ему нужно сделать две параллельные прорези на расстоянии длины планки между собой, по которым будут перемещаться концы направляющей планки, крепящиеся в нужном положении болт-гайкой через прорезь.

Установка болгарки

Способы крепления гриндера к нижней поверхности стола могут быть разными.

Важна жёсткость и надёжность установки, чтобы сделать невозможным любое смещение болгарки с проектного положения в устройстве, чреватое заклиниванием диска в прорези стола.

Также следует учесть необходимость доступности кнопки включения-выключения инструмента, регулятора скорости вращения и возможность смены диска гриндера.

Для жёсткого крепления к столу используют отверстие с резьбой для ручки в корпусе болгарки, которое можно использовать для резьбового соединения гриндера болтом с приваренным к столу кронштейном.

Для исключения выворачивания болта под его головку подкладывают пружинную шайбу Гровера.

Самодельный плиткорез с болгаркой

Дополнительно к этому соединению инструмент крепят к столу с помощью прижимных хомутов из полосовой стали, изготовленных в соответствии с конструкцией стола. В качестве прокладок между пластмассовым корпусом болгарки и сталью стола используют деревянные бруски, в которых нужно сделать пазы по форме корпуса.

Охлаждение самодельного плиткореза из гриндера

Электрические плиткорезы заводского изготовления оборудованы системой водяного охлаждения, конструкция которого зависит от расположения режущего диска – сверху или снизу стола.

Проектировать эту опцию на изготавливаемый в домашних условиях самодельный плиткорез нереально, да и нет необходимости – в быту интенсивность резки керамической плитки невысока, и для охлаждения алмазного диска вполне достаточно воздушного обдува на холостом ходу.

Кроме того, не следует забывать, что болгарку запрещено использовать при влажности окружающей среды выше 85%, из чего следует, что на контакт с водой в чистом виде инструмент в процессе работы не рассчитан.

Источник: http://ZonaPlitki.ru/instrument/elektricheskij-plitkorez-svoimi-rukami.html

Плиткорез своими руками

Для проведения работы с плиткой можно создать плиткорез своими руками. С помощью этого инструмента производится максимально точное разрезание плитки. Самым простым вариантом инструмента является плиткорез из болгарки.

Как сделать инструмент

Плиткорез своими руками можно собрать достаточно быстро, для этого потребуется обычный набор инструментов для строительства

Для того чтобы сделать плиткорез из болгарки своими руками, необходимо предварительно разобраться в особенностях данного инструмента. С его помощью производится разрезка всех видов плитки. Благодаря данному инструменту производится максимально качественный разрез плитки.

Для проведения разрезки необходимо на инструмент установить алмазный или корундовый диск. Они должны надежно закрепляться в инструменте.

Один из вариантов, это распилочный стол и болгарка закрепленная снизу этого стола

Предоставляется возможность сделать электрический плиткорез своими руками, установка которого осуществляется на верстак или на стол. Это обеспечит удобства во время проведения работ по разрезке плитки.  Благодаря данной конструкции будет обеспечена максимально ровная линия реза.

Другим вариантом может быть сбор конструкции, как на данной схеме

ВАЖНО! Крепление болгарки к столу может осуществляться в горизонтальном или вертикальном положении. При этом необходимо учитывать необходимость прокручивания режущей части по плитке.

Многие люди спрашивают, как сделать плиткорез своими руками? С этой целью необходимо правильно установить болгарку, которая оснащается соответствующим диском.

https://www.youtube.com/watch?v=iLXyb-3l3NY

Если используется метод горизонтального крепления болгарки, тогда необходимо обеспечить строгое вертикальное расположение рабочего диска.

При разрезке плитки необходимо следить за тем, чтобы она располагалась в перпендикулярном положении к режущему инструменту. Процесс разрезки диска в данном случае производится на вытянутых руках.

Необходимые материалы

Если вы не знаете, как сделать плиткорез из болгарки своими руками, тогда можно использовать вертикальное крепление инструмента.

При этом необходимо позаботиться о расположении поверхности стола и верхней части редуктора на одной плоскости. При этом могут быть отклонения на несколько миллиметров.

Режущий элемент болгарки по отношению к поверхности стола должен располагаться под углом в 90 градусов.

Для того чтобы сделать плиткорез электрический с водяным охлаждением своими руками, необходимо использовать соответствующие приспособления.

Наиболее часто данная процедура выполняется с применением:

• Металлического листа;
• Болгарки;
• Хомутов, диаметр которых составляет от 0,8 до 1 сантиметра;
• Гаек и контргаек.

Вы сможете плиткорез сделать своими руками, если под рукой имеется болгарка. С помощью этого инструмента будет достаточно просто производить рез.

Преимущества плиткореза

Электрический плиткорез достаточно дорогостоящее устройство и если вы не профессиональный плиточник, а делаете простой ремонт, то покупка его не оправдана

Если мы делаем плиткорез своими руками, тогда необходимо использовать соответствующий диск. С целью предотвращения появления пыли во время проведения работ по разрезанию плитки, необходимо оснастить инструмент специальной емкостью с водой. В большинстве случаев ее прикрепляют под диском. В период проведения работ диск с нижней стороны окунается в воду и смывает из себя грязь и пыль. Это обеспечивает максимально аккуратное проведение работ по разрезанию плитки.

К преимуществам электрического плиткореза из болгарки можно отнести:

• Возможность распиловки прочного керамогранита и камня;
• Максимально быстрая обработка больших объемов материала;
• Обеспечение возможности наиболее ровного реза;
• Снижение уровня изнашиваемости, если его сравнивать с ручным инструментом.

Источник: http://stroim42.ru/2018/09/07/%D0%BF%D0%BB%D0%B8%D1%82%D0%BA%D0%BE%D1%80%D0%B5%D0%B7-%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B9-%D1%81-%D0%B2%D0%BE%D0%B4%D1%8F%D0%BD%D1%8B%D0%BC-%D0%BE%D1%85/

Ручной плиткорез: выбор качественной модели и использование

Хороший ручной плиткорез от плохого можно отличить удобством в работе, отсутствием брака и качеством кромки. Но эти параметры нельзя узнать до покупки. В этом уроке будет рассказано о том, как выбрать ручной плиткорез и пользоваться им правильно.

Плиткорез устроен следующим образом: плитка фиксируется на станине и с помощью резака на ней делается царапина на эмали. Затем с помощью лапок разделителя на 2 части плитки оказывается равномерное давление. За счет того, что части лежат на небольшом бугорке, и по их центру эмаль ослаблена, они ломаются ровно по линии реза.

Из каких элементов состоит ручной плиткорез

С самого начала стоит сказать, что плиткорез-кусачки покупать не стоит даже в случае, если вам нужно отрезать пару плиток. Стоит он всего 100-200 рублей, но пользы от него не больше, чем от обычного стеклореза или гвоздя.

Критерии качества

На что стоит обращать внимание при выборе ручного плиткореза:

• Жесткость станины. Основание должно быть сделано из толстого качественного металла и бортик по центру не должен прогибаться при нажиме на ручку при ломе плитки. По этой причине лучше отказаться от покупок ручных плиткорезов с вырезами в станине для реза круговых отверстий, для этого есть коронки и балеринки.
• Легкость движения ручки с резаком. Останавливайте выбор на плиткорезах с подшипниками, их ход со временем не ухудшиться, и вам не придется менять инструмент из-за деталей, которые испортились из-за трения. Модели без подшипников нужно будет смазывать для нормальной работы, а если масло попадет внутрь шва на место реза, отмыть его будет нереально.
• Жесткие полозья. Старайтесь выбрать толстые направляющие, которые не шатаются, иначе рез будет получаться кривым.
• Люфт ролика должен быть минимальным. Иначе вы не сможете отрезать 2 плитки одинаковых размеров.
• Легкость замены режущего элемента. Можно ли найти в продаже запасной ролик, есть ли у вас в регионе сервисные центры?
• Максимальный размер резки. Если вы собираетесь резать плитку по диагонали, нужно брать более крупные модели.
• Надежность установки. Корпус желательно брать тяжелый и литой, на ножках должны быть резиновые прокладки. Но легкие варианты хорошо подходят для мобильной работы.
• Разделяющее усилие. Чем оно выше, тем проще будет надломить плитку.
• Система резки. В России более распространены ручные плиткорезы с резкой «от себя», она позволяет резать более толстые материалы. В европейских странах чаще используют систему «на себя», она более точная и быстрая.

Все дешевые ручные плиткорезы грешат очень слабой конструкцией, люфт ролика может достигать до 4 мм. Они могут справиться с мягким настенным кафелем, но не возьмут качественный керамогранит и напольную плитку. Выбор ручного плиткореза дешевле 500 рублей – это деньги, выброшенные на ветер.

Профессиональные модели

Самыми лучшими производителями плиткорезов в мире считаются Sigma (Италия) и Rubi (Испания).

Профессиональные модели могут иметь дополнительные приспособления, которые позволяют повысить скорость и удобство работы, разрезать даже толстый крупноформатный керамогранит с рельефом.

Например:

• Ограничитель с линейкой – для массовой нарезки плитки одинаковых размеров.
• Подвижная линейка – для удобной резки плитки под углом.
• Статичный разделитель с отдельной ручкой. Он позволяет отламывать плитку только под прямым углом или диагонали.
• Амортизация основания.
• Упоры для плитки большого формата. При покупке проверяйте, чтобы упор прогибался вместе с амортизацией.
• Кейс для переноски. Удобная, но громоздкая вещь.

Rubi

У Rubi есть 5 видов плиткорезов:

• Rubi Standard — серия для любителей. Rubi Star с кейсом
• Профессиональная серия с двумя направляющими.Rubi TX 900
  • TS – неподвижная разделительная система для быстрой и точной резки только прямых и диагональных углов.
  • TR – подвижная разделительная система с вращающейся отцентрованной линейкой, для резки под любым углом.
  • TX – мощная высокоточная модель для резки самых сложных материалов, например, толстого рельефного керамогранита.
  • TX-N – как и предыдущий вариант, только с вращающейся линейкой.
• Профессиональная монорельсовая серия. Разделяющее усилие составляет 1000 кг. Отлично подходят для частой работы с твердым керамогранитом и рельефной плиткой.

  Rubi TP-S

  • TP-S – резка «от себя»;
  • TP-T – резка «на себя».
• Rubi Speed — полупрофессиональная серия. Подходит для любителей и мастеров-плиточников.

Rubi Speed

• Rubi Slim System Cutter — система для резки крупноформатного тонкого керамогранита. Максимальная длина резки 310 см (возможность удлинения до 420 см).

Система Slim Cutter

На видео можно посмотреть, как Rubi TS легко справляется даже с фигурной резкой. Цена на такую модель начинается от 20 тысяч рублей (40 см).

Sigma

У Sigma выбор побольше:

• Серия Standard.

Standard 35 см

МодельМакс. рез, смДиагональ, смТолщина, ммУсилие, кгВес, кгСистема резкиРолик, Ø мм

7F	37	26	15	600	2.3	На себя	12

• Серия 3 – для быстрой и легкой работы. Во всех моделях кроме 2G есть возможность регулировать высоту рельсы в зависимости от толщины плитки.

Sigma Series 3 — 90 см

МодельМакс. рез, смДиагональ, смТолщина, ммУсилие, кгВес, кгСистема резкиРолик, Ø мм

2G	37	26	15	600	2.6	На себя	12
3B2	65	45	20	1050	10
3C2	77	54	11.8
3D2	95	67	13.5

• Серия Tecnica – компактная и легкая.

Tecnica

МодельМакс. рез, смДиагональ, смТолщина, ммУсилие, кгВес, кгСистема резкиРолик, Ø мм

2A3	51	35	20	800	5.2	На себяНа себя	12
2B3	66	46	5.9	12
2D4	61	43	6	От себя	16

• Diagonale – модификация классической серии 3.

Sigma Diagonale с поддерживающими лапками

МодельМакс. рез, смДиагональ, смТолщина, ммУсилие, кгВес, кгСистема резкиРолик, Ø мм

5A	51	36	20	1050	8.1	На себя	12
4A	75	52	12.3

• Max – ручной плиткорез для резки твердых и рельефных материалов длиной до 151 см.

Sigma Max

МодельМакс. рез, смДиагональ, смТолщина, ммУсилие, кгВес, кгСистема резкиРолик, Ø мм

3B2M	62	43	20	1150	10	От себя	19
3C2M	74	52	11.8
3D2M	92	65	13.5
3P2M	102	72	19
3E2M	128	90	30
3F2M	151	106	38

• Klick Klock – максимальное усилие разделения. Особенность – перекидываемая ручка, в одну сторону она режет, в другую разделяет.

МодельМакс. рез, смДиагональ, смТолщина, ммУсилие, кгВес, кгСистема резкиРолик, Ø мм3B2K624320120010От себя163C2K745211,83D2k926513,5

На самом деле Sigma Klick Klock может отрезать плитку даже без разделителя

Источник: http://proplitki.ru/rezka/ruchnoy-plitkorez.html

Плиткорез своими руками

Для проведения работы с плиткой можно создать плиткорез своими руками. С помощью этого инструмента производится максимально точное разрезание плитки. Самым простым вариантом инструмента является плиткорез из болгарки.

Правила установки

Для того чтобы плиткорез сделать своими руками, необходимо соорудить рабочую поверхность. Сверху осуществляется крепление металлического листа.

Перед проведением данной процедуры в столе и листе необходимо сделать отверстие, через которое будет проходить диск. При выборе размера листа нужно учитывать размер плитки.

Материал даже самых больших размеров во время проведения разреза должен помещаться на металлическом листе.

https://www.youtube.com/watch?v=oguH4Qw5AQE

Далее осуществляется крепление болгарки к столу. С этой целью необходимо использовать гайки, контргайки и хомуты.

Для обеспечения целостности болгарки во время проведения работ по разрезке плитки, необходимо произвести помещение хомутов в защитные кожухи.

С этой целью может осуществляться применение поливинилхлоридных или резиновых трубок. Перед проведением установки необходимо подогнать хомут к форме поперечника.

Самый простой вариант статичное закрепление инструмента и перемещение плитки под режущим кругом

При вертикальной установке болгарки установить на нее защитный кожух. Это говорит об опасности во время проведения работ. Именно поэтому оператор должен находиться с правой или с левой стороны от инструмента. Оператору необходимо надеть на себя респиратор, перчатки и очки.

Если плиткорез своими руками, видео которого можно увидеть в сети интернет, будет сооружаться в жилом помещении, то необходимо произвести его подключение к пылесосу. С этой целью нужно произвести закрепление раструба заборного шланга под местом расположения режущего диска инструмента.

На данном фото полноценный плиткорез со сбором пыли и подачей воды

Во время работы с плиткой необходимо включать пылесос. Это позволит избавиться от отходов.

Вместо пылесоса можно использовать емкость с водой.

Болгарка в основе плиткореза является самым оптимальным вариантом. Это объясняется тем, что для ее подключения требуется минимальное количество комплектующих. Также данный инструмент может работать на высоких оборотах, что обеспечивает высокую скорость проведения работ. При использовании других подручных средств требуется применение дополнительного редуктора.

Дополнительные сведения

При установке болгарки нет необходимости укладывать металлический лист на всю поверхность стола. Достаточно будет всего лишь накрыть ним уголок рабочей поверхности, что обеспечит максимальную точность реза. Также металлический уголок обеспечит высокую точность разреза плитки.

С помощью болгарки можно сделать автоматический плиткорез своими руками, фото которого можно найти у нас на сайте. В отличие от ручных моделей при применении данного инструмента на плитке может наблюдаться появление микротрещин. При использовании плиткореза из болгарки удается избежать подобных неприятностей.

Керамическую плитку можно легко подрезать без дорогостоящего инструмента

ВНИМАНИЕ! С целью подстраховки во время проведения работ по разрезке плитки предварительно чертиться линия реза. Для этого необходимо применять карандаш и линейку. По этой линии необходимо ручным стеклорезом сделать неглубокий разрез.

После этого производится резка с помощью болгарки. При установке инструмента необходимо сделать все, чтобы обеспечить ей устойчивость. Это будет гарантировать удобства во время проведения работ.
Сделать плиткорез из болгарки своими руками сможет самостоятельно любой мастер.

Для этого необходимо всего лишь иметь соответствующие инструменты. Для проведения разреза плитки лучше всего использовать болгарку высокой мощности. Это обеспечит высокое качество реза, а также отсутствие сколов в линии разреза плитки.

Перед проведением работ необходимо взять ненужную или бракованную плитку и сделать пробный разрез. Это позволит оценить качество работы болгарки.

Тем не менее можно приобрести такой вот малобюджетный плиткорез и не тратить время на сбор собственного

Источник: https://yaplitka.ru/plitkorez-svoimi-rukami.html

Видео
