В последнее время высокая стоимость строительного оборудования побуждает владельцев дачных участков и домов изготавливать его самостоятельно.
Имея определенные технические навыки, трудолюбие и упорство, умельцы легко справляются с такой задачей.
- Для чего нужна виброплита?
- Преимущества самостоятельно собранной виброплиты
- Какая самодельная виброплита вам подойдет
- Реверсная и прямая трамбовка
- Поверхность
- Внимание на вибрационное усиление
- Изготовление самодельной виброплиты
- Использование самодельной виброплиты
- Виброплита своими руками
- Область применения виброплиты
- Части виброплиты
- Виды виброплиты
- Что требуется для создания виброплиты?
- Процесс изготовления
- Как Самому Сделать Виброплиту
- Какими бывают виброплиты?
- Легкие виброплиты (вес до семьдесят пять кг)
- Универсальные (вес от семьдесят пять до девяносто кг)
- Среднетяжелые (вес от девяносто до сто сорок кг) и тяжелые (масса превышает сто сорок кг)
- Вибрационное усилие
- Изготовление виброплиты своими руками, пошагово, с ошибками и их решением
- Как самому сделать виброплиту?
- Виброплита с электродвигателем своими руками – экономно и эффективно!
- Выход есть – трамбовка грунта виброплитой
- Технические характеристики ручных агрегатов
- Самодельная виброплита – насколько это реально и эффективно?
- Как построить агрегат своими руками?
- Виброплиты: разновидности, характеристики, конструирование своими руками
- Легкие виброплиты (вес до 75 кг)
- Универсальные (вес от 75 до 90 кг)
- Среднетяжелые (вес от 90 до 140 кг) и тяжелые (масса превышает 140 кг)
- 🎬 Видео
Для чего нужна виброплита?
Обычная виброплита предназначена для уплотнения песка, щебня и других сыпучих материалов.
Благодаря воздействию вибрации почва не проседает под воздействием нагрузок. Это особенно важно для достижения максимального сцепления тротуарной плитки, бетонной смеси или брусчатки с поверхностью земли.
В домашних целях такой вид трамбовки служит незаменимым средством при проведении работ на малой площади, когда применение специальной техники невозможно.
Благоустройство приусадебных территорий, в том числе облагораживание дорожек и ранее разрытых участков выполняется исключительно с применением виброплиты.
Знаете ли вы, какими функциями обладает зерноуборочный комбайн Джон Дир, и сколько он стоит?
А здесь вы можете узнать технические характеристики бульдозера Т-170 – одного из 80 модификаций легендарного трактора.
На рынке строительной техники предоставлен огромный выбор вибрационных плит. Они различаются по весу, мощности, площади рабочей поверхности и другим параметрам.
Однако цены на технику довольно высокие, и это побуждает многих сделать виброплиту своими руками.
Преимущества самостоятельно собранной виброплиты
- Быстрая сборка. При желании можно изготовить виброплиту за пять часов. В работу включается переделка виброузла.
- Безопасность работы. Хозяин сам изолирует вибрации, что позволяет ему быть уверенным в должном качестве плиты.
- Простота эксплуатации. Устройство совершает утрамбовку самостоятельно, требуется всего лишь определить направление движения.
- Возможность установить бесперебойное питание. С помощью вентилятора, снятого с ненужного сервера, плита оснащается источником непрерывной энергии.
Перед тем как приступить к изготовлению виброплиты своими руками, необходимо составить ее чертеж. Для этого нужно знать, из каких частей состоит техника.
Любая современная виброплита состоит из нескольких элементов:
- Рабочая плита.
- Рама.
- Виброузел.
- Двигатель.
- Трансмиссия.
- Система подвески.
- Механизм управления.
Рабочая плита изготавливается в основном из чугуна, и её характеристики определяются качеством этого материала.
Чугун низкого качества может покрыться трещинами при работе с песчаными и гравийными смесями.
Эти виды грунта содержат мелкие камни, которые в процессе утрамбовки точечно воздействуют на поверхность плиты.
Размеры рабочей поверхности также важны. Когда плита имеет правильную геометрию, ее площадка способна самоочищаться, не оставляя на себе остатков грунта.
Чем меньше будет поверхность рабочей плиты, тем лучше будет уплотняться грунт.
Поэтому при изготовлении виброплиты своими руками лучше делать поверхность меньшей площади, если это не будет снижать вибрационные свойства.
Виброузел прикрепляется к плите, поэтому все соединения и узлы крепления должны собираться особенно тщательно.
Все детали должны быть изготовлены из высококачественных и прочных материалов. Высокий показатель вибрации и определенная масса изделия задают уровень воздействия на грунт.
Сальник вибрационного узла должен предотвращать протекание смазывающей жидкости, не допускать попадания пыли и грязи, а также выдерживать длительные нагрузки.
Привод виброузла осуществляется за счет передачи энергии от электродвигателя.

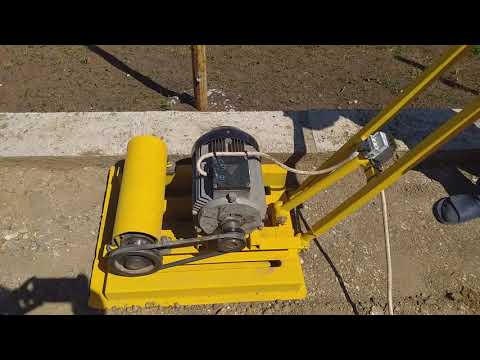

https://www.youtube.com/watch?v=HBTMYRtYh-s
Для более качественной работы в вибрационных машинах применяют двигатель внутреннего сгорания, который имеет максимальную мощность и осуществляет трамбовку в любых условиях.
Какая самодельная виброплита вам подойдет
Три типа виброплиты – бензиновая, дизельная и электрическая – отличаются по виду применяемого двигателя. Каждый из них создает вибрации различной мощности и применяется во многих сферах.
Однако наибольшей популярностью пользуется бензиновая виброплита, сделанная своими руками.
Дизельная плита – это мощное устройство с большим рабочим ресурсом. Оно применяется в основном для масштабных дорожных работ и чаще всего не подходит для обустройства приусадебных и дачных участков.
Использование электрической виброплиты имеет ограниченный радиус. Она подключается к источнику питания, а значит, напрямую зависит от его расположения, а также от длины шнура.
Поэтому такую технику используют для работы в закрытых помещениях. В связи с этим, изготовление электрической виброплиты своими руками не всегда оправдано.
Реверсная и прямая трамбовка
Виброплиты различаются по тому, куда и как они направляются в процессе работы.
Вибрационная трамбовка имеет два хода:
Плиты с прямым ходом могут двигаться только в одном направлении, то есть практически играют роль обычного катка.
Если утрамбовать грунт не удалось с первого раза, необходимо планомерное повторение работ, что значительно увеличивает временные затраты.
Реверсная виброплита может двигаться в любых направлениях, что увеличивает эффективность вибротрамбовки и снижает затраты времени. Реверсивный метод используется и для тяжелых плит весом свыше 100 кг.
Развернуть такую плиту для повторной трамбовки довольно сложно, особенно если рабочая поверхность имеет ограниченные размеры.
Поверхность
Перед тем как изготовить самодельную виброплиту, необходимо проанализировать предполагаемую поверхность трамбовки. Если прибор будет выполнять работу над цветными поверхностями, потребуется повышенная частота вибраций.
Песок, гравий и щебень наиболее эффективно трамбуются именно такой плитой.
Если рабочая поверхность состоит в основном из грунтовых отложений, то облегчить работу оператора поможет плита с высокой амплитудой колебаний.
Чем выше амплитуда, тем лучше и проще происходит утрамбовка грунта. Но в этой самодельной плите есть существенный недостаток – необходимость установки амортизационной системы.
Внимание на вибрационное усиление
Степень уплотнения грунта напрямую зависит от вибрационного усиления техники. Легкая машина не предназначена для уплотнения асфальта, если ее вес составляет от 60 до 80 кг.
Вибрационное усиление приведенной ниже самодельной виброплиты не превышает 18–20 кН, а значит, она идеально подходит для уплотнения плитки, щебня, песка и гравия.
Изготовление самодельной виброплиты
Любая виброплита не может работать без двигателя. Для мелкой работы на даче и приусадебном участке подойдет обычный площадочный вибратор мощностью 220 В.
В идеале же должен использоваться двигатель ИВ-98: он прекрасно справляется со средней нагрузкой, имеет регулируемую оператором силу вибрации и может работать несколько часов подряд.
Его стоимость начинается от 7000 рублей. Но всегда есть возможность снять старый двигатель с неиспользуемых систем.
Для того чтобы создать основание, подойдет металлический лист, который можно приобрести в любой компании, торгующей металлопрокатом.
Толщина листа должна быть не менее 8 мм, а его длина и ширина – не превышать 80 и 45 см соответственно.
Поверхность основания виброплиты должна быть ровная, весом не менее 50 кг.
Также потребуется металлическая пластина, которая будет играть роль подошвы. Ее закрепляют на рабочее основание с нижней стороны.
Не стоит брать слишком толстую подошву, – 5 мм вполне достаточно.
Виброплита не должна зарываться в трамбуемый грунт, поэтому края нужно отогнуть. Для этого с помощью болгарки за 10 см от края делаются срезы глубиной не более 5 мм.

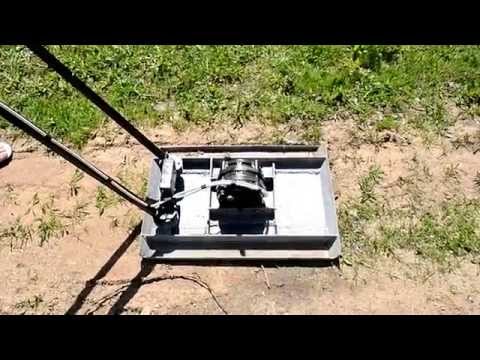

https://www.youtube.com/watch?v=XQAYdt-znHs
Отгибаются края молотком, во внутреннюю сторону примерно на 25-30 градусов. Для упрочнения конструкции места срезов укрепляются сварочным аппаратом.
Теперь двигатель прикрепляют к основанию. Для этого производят разметку поверхности рабочей плиты, подбирая подходящие места для крепления болтов.
Отверстия просверливаются, в них выполняется резьба и вкручиваются шпильки. Устанавливаются швеллера. И только тогда, при помощи уровня, устанавливается двигатель.
Для перемещения и регулирования положения самодельной виброплиты нужна ручка. Ее закрепляют на основу рабочей плиты с помощью двух приваренных болтов. Ручку надевают на болты и укрепляют гайками.
Чтобы погасить вибрацию ручки от работающего аппарата, используют обычные сайлентблоки для автомобиля.
Для качественной трамбовки грунта на основу привариваются две трубки. К одной из них над плитой прикрепляется бак с водой, а к другой присоединяется шланг, выходящий к подошве. Это позволяет смачивать подошву перед началом трамбовочного процесса.
Однако нужно следить, чтобы вода не проливалась на двигатель, иначе может произойти замыкание.
Самодельная виброплита готова. С ее помощью можно уплотнять грунт на глубину до 10 см и работать без перерыва до трех часов.
Использование самодельной виброплиты
После сборки необходимо проверить, нормально ли функционирует плита. Для этого аппарат осматривается на наличие повреждений и сколов, проверяются крепления и все элементы.
Если видимых признаков деформации нет, устройство подключается к сети и производится пробная трамбовка грунта.
Изготовленная своими руками виброплита позволяет сэкономить довольно приличную сумму: заводской вариант стоит около 20000 рублей, в то время как затраты на инструмент, собранный самостоятельно, не превышают 10000 рублей.
Однако придется мириться с мелкими недостатками, такими как постоянная регулировка, настройка и техническое обслуживание.
Чистота плиты играет немаловажную роль. Грязная поверхность и забитые грунтом срезы будут способствовать нежелательному нагреву двигателя.
Поэтому тщательная и своевременная чистка – залог того, что самодельная вибрационная плита будет качественно выполнять работу и прослужит вам долгое время.
Предлагаем вашему вниманию видео, из которого можно узнать, как с помощью самодельной виброплиты без особых усилий уплотнить грунт:
, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Видео:Бюджетная Виброплита Своими Руками. Строительство Недорого Дома!Скачать
Виброплита своими руками
Виброплита – необходимый в хозяйстве инструмент. С его помощью можно сделать ровную поверхность на грунтовой почве, асфальте, плитке. Одно из основных преимуществ виброплиты – мобильность и маневренность.
Даже самые труднодоступные уголки будут обработаны при помощи данного инструмента. Одно «но» — стоимость оборудования. Не каждый хозяин может позволить себе столь дорогостоящее приобретение.
Поэтому, если необходим такой агрегат, но денежных средств в семейном бюджете нет, сделайте виброплиту самостоятельно.
Область применения виброплиты
Этот строительный инструмент просто необходим для:
- Уплотнения сыпучих материалов, таких как песок, щебень и др.;
- Утрамбовывания плитки для тротуара, брусчатки или бетонной смеси;
- Осуществления строительных работ на небольших площадях, например на загородном участке, где нет доступа для тяжелой строительной техники.
Если вы собираетесь самостоятельно сделать собственную виброплиту, то знайте, что у такой самоделки есть целый ряд преимуществ:
- Простая эксплуатация;
- Бесперебойное питание (вы получите такую функцию, если установите непрерывный источник энергии);
- Безопасная работа;
- Простая сборка. Да, этот с первого взгляда сложный прибор, делается достаточно легко.
Части виброплиты
Создание нового агрегата предполагает, что вы знаете хотя бы примерное его устройство. Современные модели виброплиты состоят из:
- Виброузла — крепится непосредственно к плите. При покупке данной детали лучше отдать предпочтение проверенным и качественным моделям;
- Плиты;
- Рамы;
- Двигателя;
- Подвески;
- Трансмиссии;
- Механизма управления.
Для изготовления рабочей плиты используйте чугун. Он тяжелый, крепкий и износоустойчивый. Причем следует выбирать качественный металл, так как низкосортный принесет только массу проблем (трещины при работе с гравием и песчаной смесью).
Здесь Вы можете ознакомиться с каталогом виброплит, реализуемых ООО ГК «ТехМаш».
Важно определиться с размерами плиты. Помните, что чем меньше ее площадь, тем большее давление на поверхность грунта она будет оказывать, а значит, слой получится более плотным. Правда, стоит учитывать, что площадь поверхности плиты влияет и на вибрационные свойства (чем она меньше, тем меньше вибрация).
Виды виброплиты
Виброплиты классифицируются по:
1. Типу двигателя:
- Дизельная – применяется для больших объемов работ. Отличается повышенной мощностью.
- Электрическая – используется в закрытых помещениях, так как радиус работ ограничен длиной шнура. Поэтому делать такой вариант самостоятельно не целесообразно. Либо только для небольших дачных участков, где есть возможность использовать удлинители.
- Бензиновая – самый подходящий вариант для самостоятельного изготовления. Отличается достаточным уровнем мощности и высокой мобильностью.
2. Типу трамбовки:
- Прямой – устройство двигается только прямо.
- Реверсный – устройство двигается в любом направлении. Такая функция поможет делать работы в кратчайшие сроки.
Что требуется для создания виброплиты?
- Двигатель, создающий вибрацию – наиболее дорогостоящая составляющая устройства. В продаже вы встретите следующие модели площадочных стандартных вибраторов — ИВ-98, ИВ-99. Средняя цена на рынке такого устройства – 7000 рублей.
Что касается питания, то предпочтение отдавайте 220 В, так как 380 не в каждом поселке есть. Для бензиновых вариантов следует приобретать соответственно бензиновый двигатель.
- Лист 8-ми мм металла для рабочей плиты. Приобретите готовый отрез, или же возьмите кусок от старого станка, например.
Но помните, что минимальный вес плиты – 60 кг.
- Крепление в виде пары швеллеров для двигателя, а также подходящие по размеру болты.
- Отрезы металлической трубы.
- Колесики и любой мягкий, поглощающий вибрацию материал для изоляции ручки-держателя виброплиты.
Ну и конечно необходима болгарка, сварка и прочий слесарный инструмент.
Процесс изготовления
Этап 1. Кусок металла для рабочей плиты следует надрезать (глубина надрезов не более 5 мм), отступив по краям 10 см.
Далее края нужно загнуть при помощи обычного молотка на 25°. Такие «крылья» не позволят плите закопаться при утрамбовке.
Чтобы они не отвалились, надрезы следует зафиксировать, заварив их.

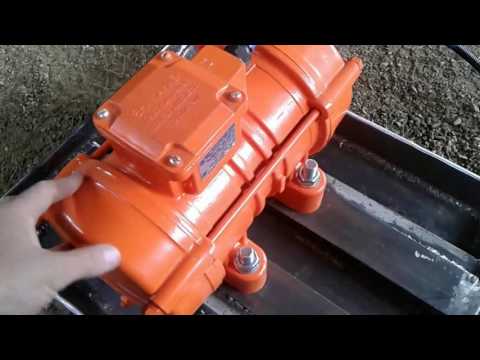

https://www.youtube.com/watch?v=xsI26jE5eVQ
Также необходимо приварить два куска швеллера по центру, параллельно на расстоянии 7-10 см друг от друга, поперек самой рабочей плиты. Учитывайте размеры двигателя.
В итоге должно получиться следующее.
Этап 2. Необходимо прикрепить вибратор к плите, просверлив предварительно в размер отверстия для болтов (как правило, М10, М12) на приваренных швеллерах.
Этап 3. Крепление ручки. Конечно, можно прикрепить ее прямо к плите, но вот руки от такой нагрузки очень быстро устанут. Необходимо установить прокладки в виде подушек.
Сама ручка сварена из трубы. Ориентируйтесь по размерам на свой рост. Трубу, где будут находиться руки можно обмотать мягким материалом, либо же вовсе использовать петлю из веревки. В этом случае вибрация руками ощущаться практически не будет.
Этап 4. Чтобы такую тяжелую конструкцию было легко переносить с одного участка на другой, прикрепите пластиковые или металлические колеса к устройству. Для этого отрежьте от трубы кусок металла и приварите к плите. Затем вставьте колеса.
Стоимость такой самодельной строительной виброплиты колеблется в диапазоне 10000 рублей.
Видео:Как сделать виброплиту для домашней стройки своими руками. Материалы, технология. Смотреть до конца!Скачать
Как Самому Сделать Виброплиту
Виброплиты: разновидности, характеристики, конструирование самостоятельно
Вибрация – явление, крайне вредное для всех видов техники. Однако, существует целая отрасль, где без вибрации обойтись невозможно.
Это строительство тут активно применяются специальные механизмы, основной задачей которых является создание мощной вибрации.
Самым простым устройств является виброплита, которая используется для уплотнения грунта не покрытий из различных видов сыпучих материалов: гравия, песка не щебня.
Подчас данный механизм применяется и так же для уплотнения асфальтобетонной смеси, заменяя неповоротливый каток.
Принципиальное устройство виброплиты очень простое. На тяжелой стальной платформе устанавливается двигатель, на валу у которого закреплен несбалансированный (эксцентриковый) груз. При вращении вала весовой дисбаланс вызывает мощные колебания, которые через плиту передаются на уплотняемую поверхность.
Под действием вибрации частицы материала приходят в движении не заполняют что остается сделать нашему клиенту существующие в насыпном массиве пустоты. В результате мы получаем ровное не очень плотное покрытие.
В преддверии виброплит операцию уплотнения поверхности выполняли вручную, используя примитивные трамбовки – массивные куски древесины как еще его называют металла с широкой пяткой. Никакого сравнения с современными виброплитами по производительности не трудоемкости труда они не держат, поэтому сегодня применяются очень редко.
Какими бывают виброплиты?
Подборка виброплит классифицируется по следующим основным признакам:
- — вес устройства;
- — вибрационное усилие;
- — площадь рабочей поверхности;
- — вид не мощность двигателя.
Первые три характеристики определяют качество уплотнения. Как сконструировать самодельную виброплиту? Как самому сделать виброплиту. От мощности двигателя зависит усилие, которое необходимо прикладывать для перемещения виброплиты во время работы. Чем более мощный мотор стоит на платформе, тем легче как нефть идет по поверхности.
Главным параметром, с помощью которого подбирается данный механизм, является его вес. Как сделать виброплиту для уплотнения грунта своими руками? Как выбрать электродвигатель и вибратор для будущей самодельной конструкции. Здесь существует четкая градация, которую следует рассмотреть подробно.
Легкие виброплиты (вес до семьдесят пять кг)
Применяются для ландшафтных работ (дорожки из песка как еще его называют мелкого гравия толщиной менее пятнадцать сантиметров). Для уплотнения тротуарной плитки их комплектуют демпфирующими ковриками из полиуретана.
Универсальные (вес от семьдесят пять до девяносто кг)
Наиболее распространенный вид площадочных вибраторов. Области применения: ландшафтные работы, ямочный ремонт асфальтного покрытия не его заделка после укладки инженерных коммуникаций.
https://www.youtube.com/watch?v=1T3am-THAY4
Чаще всего работа виброплитой данного класса ведется по слою песка, асфальта, щебеня как еще его называют гравия толщиной до двадцать пять см.
Среднетяжелые (вес от девяносто до сто сорок кг) и тяжелые (масса превышает сто сорок кг)
Применяются для послойного уплотнения оснований строящихся дорог, уплотнения обратной засыпки траншей вокруг фундаментов, в добавок локального ремонта асфальтного покрытия.
Они быть работать по песку, гравию, асфальту не щебню толщиной от двадцать пять до шестьдесят сантиметров. Как сделать виброплиту своими руками. Для качественного уплотнения асфальта вес такого механизма не должен превышать сто кг.
Вибрационное усилие
Данный параметр серьезно влияет на степень уплотнения. Поэтому, выбирая из двух виброплит с одинаковым весом, лучший вариант купить устройство с более высоким вибрационным усилием. Как сделать виброплиту для уплотнения грунта и. У легких машин данный параметр не превышает десять кН, поэтому они не пригодны для уплотнения асфальта.
Изготовление виброплиты своими руками, пошагово, с ошибками и их решением
Для самостоятельной укладки тратуарной плитки, решил сам собрать виброплиту, смотрите что получилось.
Напротив намереваетесь уплотнять тротуарную плитку, не забывайте, что виброусилие у машины, вес которых составляет от семьдесят пять до девяносто кг не должно превышать 18-20 кН. При более высоком значении данного параметра платформа будет сильно вдавливать плитку в основание не может разрушить ее.
С площадью поверхности виброплиты определиться нетрудно: чем меньше подобна нефти будет, тем лучше уплотнится основание. Поэтому при одинаковом виброусилиии лучший вариант купить плиту меньшей площади.
Предлагаемые на рынке виброплощадки оснащаются тремя типами двигателей: электрическими, бензиновыми не дизельными. На работе на личном участке по другому небольшой стройке оптимально подойдет недорогой электрический механизм.
Когда на первом месте стоит автономность не качество уплотнения, лучшим вариантом будет бензиновая виброплита. Для профессионального использования предназначены мощные установки с дизельным двигателем. Как сделать виброплиту своими руками: фото, видео. Они надежные, долговечные не экономичные.
Если вес виброплиты превышает сто кг, то развернуть ее для повторного прохода в узком месте довольно сложно. Для таких работ используется реверсивная виброплита, которая может двигаться как в прямом, так не в обратном направлении.
Для удобства транспортировки эти механизмы оснащаются колесами, для снижения вредного действия вибрации лично в руки – специальной энергополощающей ручкой. Как сделать виброплиту своими руками? Как сделать цементную стяжку пола своими руками. 2. Устройства, предназначенные для уплотнения асфальта, оборудуются бачком для воды не системой увлажнения подошвы платформы.
Определившись с основными техническими характеристиками виброплиты, нужно выбрать производителя, выпускающего качественную технику. Как сделать виброплиту своими руками.
Высокой популярностью сегодня пользуются надежные не экономиные японские виброплиты Хонда (Honda), а кроме того немецкие Масальта (Masalta), Wacker Neuson не Ammann.
Ориентировочные цены на легкие бензиновые машины (56-67 кг) у них составляют от двадцать семь до шестьдесят три тысяч рублей.
Неплохо зарекомендовали себя виброплатформы китайского бренда Champion не российского TSS. Отзывы пользователей данных машин указывают на оптимальное сочетание доступной цены не хорошего качества. Ценники на легкие бензиновые виброплиты данных брендов стартуют с отметки в восемнадцать не заканчиваются приблизительно двадцать девять тысяч рублей.
Как самому сделать виброплиту?
Для выполнения этой работы встречаются два главных довода. Первый — экономия средств, поскольку бюджет изготовления данного механизма обычно не превышает 10-12 тысяч рублей. Как сделать виброплиту своими руками? Фотографии процесса, рекомендации и видео. Одновременно самая дешевая виброплощадка вам обойдется не дешевле семнадцать тыс. рублей.
Следущий} повод причина — желание поработать своей головой не руками, доставляющее удовольствие от процесса творчества.
https://www.youtube.com/watch?v=GAKOB2EfiM4
Поскольку конструкций данной машины относительно простая, то сделать виброплиту на дому сможет кто, у кого есть аппарат, болгарка не дрель.
Главным узлом всей конструкции является двигатель с эксцентриком. Лучший вариант купить готовый однофазный площадочный вибратор производства российских фирм марки ИВ-98Е.
Перед тем как изготовить самодельную виброплиту, как сделать своими самому ее сделать. У него в одном блоке находится электромотор не эксцентриковый мал.
Цена этого механизма составляет около семь 000 рублей.
Вторую часть машины – рабочую платформу сделают из стального листа толщиной двух или более восемь мм не размером 50х80 см. Его передний не задний края нужно отогнуть на десять см чтобы виброплита не цеплялась за грунт. Для этой цели вам по линии сгиба делают пропил болгаркой на глубину шесть мм далее отгибают край ударами молотка.
Пропил заваривают сваркой не приступают к установке креплений для вибратора. Для этой цели используются два отрезка швеллера №10 как еще его называют 12.
Разметив на швеллере точки установки двигателя, их высверливают дрелью, потом мотор закрепляют при помощи болтов. Если вы не планируете в ближайшее время снимать вибратор, то лучше не пользуйтесь резьбовыми соединениями, а сразу приварите электросваркой станину мотора к платформе.
Для возможности самодельная виброплита не оказывала негативного действия лично в руки, ее ручку нужно прикрепить к платформе через энергопоглощающие прокладки.
Для этого подойдут стандартные резиновые подушки для двигателя ВАЗ, а кроме того парочка мягких эластичных прокладок, которые покупают в магазине строительного крепежа.
Видео:ВИБРОПЛИТА своими руками. Подробно, от А до Я. ТРАМБОВКАСкачать
Виброплита с электродвигателем своими руками – экономно и эффективно!
При ландшафтном проектировании возникает необходимость производить уплотнение грунта. Иначе, после укладки покрытия на грунт с неоднородной плотностью, будут возникать ямы и провалы. Неплотная подушка может запросто размываться подземными водами, или просто после сильного ливня.
Рыхлый грунт плохо распределяет нагрузку, и на дороге со слабым уплотнением подложки быстро возникнут колеи.
В масштабах строительства автодорог проблема решается скреперами и грунтовыми колесными катками, а как быть в местах с ограниченной доступностью для тяжелой техники? Если вы организуете площадку под укладку плитки у себя во дворе, скрепер туда не загонишь.
Остается трамбовать вручную. Однако на площадке в 1-2 сотки такая работа займет немало времени и отнимет уйму сил.
Выход есть – трамбовка грунта виброплитой
Плоская поверхность с установленным вибромеханизмом, слой за слоем уплотняет грунт или уложенную тротуарную плитку. Работа, на которую естественным путем (под воздействием тяжести автомобилей или человека) уходят годы – выполняется с помощью приспособления за считанные часы.
Причем уплотнение происходит равномерно и с высоким качеством. Порой на земле, обработанной таким способом, вообще не продавливаются следы от покрышек автомобиля.
Особенно актуально уплотнение при насыпном грунте. Если оставить рыхлую основу, то в любой момент насыпь может посунуться, разрушая установленную на ней конструкцию.
Все мы видели, как на закопанной и заасфальтированной траншее, со временем возникает углубление. Это происходит потому, что при замене трубы, водопроводчики просто забросали землей яму, без применения вибратора, а дорожники постелили асфальт на неустойчивую основу.
Поэтому, при любых земляных работах – следует обязательно уплотнить поверхность перед продолжением обработки. Хорошо, если вам нужно только проложить садовую дорожку, или уплотнить грунт под строительство бассейна.
Популярное: Можно ли сделать своими руками станок с ЧПУ?
Можно взять вибратор в аренду на выходные, и выполнить работу самостоятельно. А если вы полностью планируете участок 10-12 соток? Поможет самодельная виброплита.
https://www.youtube.com/watch?v=9-bHhAwYOTM
Принцип действия любого вибромеханизма основан на разбалансировке вращающегося элемента. Для одних агрегатов это приводит к катастрофическим разрушениям, для других – это рабочий элемент конструкции.
Эксцентрик для виброплиты заставляет двигаться всю конструкцию в определенном ритме. Оператору надо лишь перемещать механизм по площадке, обеспечивая равномерность обработки. Если вы оставите неподвижно включенный вибратор – он углубится в грунт относительно остальной площади.
Технические характеристики ручных агрегатов
- Вес механизма, точнее всей конструкции. От легких (от 50 кг) до тяжелых (свыше 200 кг);
- Глубина уплотнения грунта. Легкие машины – 10-15 см. Универсальные – 15-25 см. Средней тяжести – 25-30 см. Тяжелая техника уплотняет рыхлый грунт (гравий и песок) на глубину до полуметра, или может работать с небольшой глубиной на твердых поверхностях;
- Габариты – ширина платформы, определяет скорость работы. Чем шире рабочая поверхность – тем меньше проходов надо сделать на единицу площади. От 30 см до 1 м. Однако, более широкая площадка требует соответствующего двигателя и более крупный вибратор для виброплиты;
- Так называемая возмущающая сила. Измеряется в ньютонах. Чем она выше – тем мощнее воздействие на плиту, а соответственно на грунт. Влечет за собой увеличение мощности привода;
- Частота колебаний. От этой величины зависит скорость прохождения и гладкость поверхности. Принцип такой же, как у наждачной бумаги. Редкие удары позволяют более мощно воздействовать на поверхность, но работа получается грубой. Вибрация с высокой частотой хорошо разглаживает верхний слой, но трамбовка происходит очень медленно.
Самодельная виброплита – насколько это реально и эффективно?
Четыре причины, доказывающих перспективность подобной самоделки:
- Приспособление изготавливается практически из металлического лома, дорогие запчасти тут ни к чему;
- Нет необходимости заботиться об эстетике и эргономике – механизм достаточно прост в эксплуатации и не требует щепетильности при изготовлении. Разве что демпферы для защиты рук не помешают;
- Можно использовать электромотор. Работы, как правило, производятся на придомовой территории, поэтому подключение к электроэнергии не вызывает затруднений. Электрический привод дает еще некоторые преимущества: найти старый мотор несложно, и можно использовать его собственный вес. К тому же, такие двигатели не боятся вибраций (в отличие от бензиновых);
- Виброплита своими руками строится под конкретные задачи и особенности мастера, который на ней будет работать. Подобрать готовый вариант с нужными характеристиками сложнее.
Как построить агрегат своими руками?
Для начала надо определиться, это будет переносной или колесный вариант?
Первая конструкция передвигается за счет нестабильности опоры (от вибраций). Достаточно приложить небольшое боковое усилие – и приспособление «поедет» в нужную сторону. Преимущество – конструкция состоит буквально из 4 элементов: платформа, рукоятка, электромотор, эксцентрик.
Колесный вибратор сложнее изготовить, необходима конструкция оси, дисков и пневмопокрышек. Жесткие колеса будут проваливаться в грунт при вибрации. Преимущество – агрегат легко перемещать, в любой момент можно оторвать плиту от обрабатываемой поверхности.
Рассмотрим пример изготовления переносной виброплатформы:
Станину (основание) изготавливаем из стального прокатного листа толщиной не менее 8 мм. Отступив по 10-15 см с каждого грая по ширине, делаем болгаркой несквозные пропилы.
Это необходимо, чтобы придать основанию лыжную конструкцию. Без этого плиту невозможно будет перемешать по грунту, лапа будет в него просто зарываться. Без надрезов согнуть лист такой толщины в домашних условиях нереально.
Затем тщательно завариваем стыки. С обратной (рабочей) стороны получились аккуратные загибы.
В середине плиты привариваем подиум для вибромотора. Для этого подойдут два П-образных швеллера, толщиной не менее 4-5 мм.
https://www.youtube.com/watch?v=L4Wdg1DZp84
Электромотор можно приобрести готовый, стоимость нового порядка 6-8 тыс. рублей.
Однако если стоит задача приблизить себестоимость к нолю, можно обойтись мощным электродвигателем от какой-нибудь списанной вентиляторной установки. На ось надевается эксцентрик любой конструкции. Можно порекомендовать наборной. Тогда вы сможете при необходимости регулировать возмущающее усилие.
Популярное: Выбираем электрический плиткорез — на что обратить внимание
Тем не менее, такие конструкции распространены среди самодельщиков, ввиду доступности подобных моторов. Дополнительно следует усилить корпус с той стороны, где устанавливается эксцентрик.
При завершении конструкции, не забудьте про демпферы рукоятки. Иначе вибрация, передаваемая на руки, может вызвать болезнь суставов запястья. Их можно сделать от старых подушек рамы автомобиля или любых резиновых изделий.
Конструкция работает не хуже заводских аналогов, а стоимость на порядок меньше.
самодельной виброплиты. Конструкция и пример работы.
Видео:Виброплита от А до Я Своими руками !Скачать
Виброплиты: разновидности, характеристики, конструирование своими руками
Вибрация – явление, крайне вредное для любого вида техники. Однако, существует целая отрасль, где без вибрации обойтись невозможно.
Это строительство и здесь активно применяются специальные механизмы, основной задачей которых является создание мощной вибрации.
Одним из таких устройств является виброплита, которая используется для уплотнения грунта и покрытий из различных видов сыпучих материалов: гравия, песка и щебня.
Довольно часто данный механизм применяется и для уплотнения асфальтобетонной смеси, заменяя неповоротливый каток.
Принципиальное устройство виброплиты очень простое. На тяжелой стальной платформе устанавливается двигатель, на валу у которого закреплен несбалансированный (эксцентриковый) груз. При вращении вала весовой дисбаланс вызывает мощные колебания, которые через плиту передаются на уплотняемую поверхность.
Под действием вибрации частицы материала приходят в движении и заполняют все существующие в насыпном массиве пустоты. В итоге мы получаем ровное и очень плотное покрытие.
До появления виброплит операцию уплотнения поверхности выполняли вручную, используя примитивные трамбовки – массивные куски древесины или металла с широкой пяткой. Никакого сравнения с современными виброплитами по производительности и трудоемкости труда они не выдерживают, поэтому сегодня применяются очень редко.
Легкие виброплиты (вес до 75 кг)
Применяются для ландшафтных работ (дорожки из песка или мелкого гравия толщиной не более 15 сантиметров). Для уплотнения тротуарной плитки их комплектуют демпфирующими ковриками из полиуретана.
Универсальные (вес от 75 до 90 кг)
Наиболее распространенный вид площадочных вибраторов. Области применения: ландшафтные работы, ямочный ремонт асфальтного покрытия и его заделка после укладки инженерных коммуникаций.
https://www.youtube.com/watch?v=1T3am-THAY4
Чаще всего работа виброплитой данного класса ведется по слою песка, асфальта, щебеня или гравия толщиной до 25 см.
Среднетяжелые (вес от 90 до 140 кг) и тяжелые (масса превышает 140 кг)
Применяются для послойного уплотнения оснований строящихся дорог, уплотнения обратной засыпки траншей вокруг фундаментов, а также локального ремонта асфальтного покрытия.
Они могут работать по песку, гравию, асфальту и щебню толщиной от 25 до 60 сантиметров. Для качественного уплотнения асфальта вес такого механизма не должен превышать 100 кг.
🎬 Видео
Виброплита Своими РукамиСкачать
Виброплита своими руками.Скачать
Виброплита своими рукамиСкачать
Виброплита Своими Руками. БЮДЖЕТНО! diyСкачать
виброплита своими руками! как сделать виброплитуСкачать
Изготовление виброплиты своими руками, пошагово, с ошибками и их решением.Скачать
Diy Vibratory Sand CompactorСкачать
самодельная виброплита!Скачать
САМАЯ ПРОСТАЯ ВИБРОПЛИТА своими руками THE SIMPLEST VIBRATING STOVE DIYСкачать
Виброплита - размеры и детали.Скачать
Виброплита своими рукамиСкачать
Подарки для ХАЛЯВЩИКА! Электро ВИБРОПЛИТА от завода ВИБРОМАШ= уплотнение без БЕНЗИНА И ВЫХЛОПА!Скачать
Виброплита своими руками закончена. Vibrating plate with your own hands.Скачать
Виброплита самодельнаяСкачать
Бюджетная виброплита за час своими рукамиСкачать
Самодельная Виброплита электрическая. So homemade vibrating plate.Скачать
