Как сделать из болгарки штроборез своими руками (с чертежами, фото и видео)

Цена штробореза колеблется от 5 до 50 тысяч рублей. Для профессиональной строительной организации или бригады такое вложение окупается быстро, так как инструмент позволяет заметно ускорить процесс и повысить качество монтажа.

Для того же, кто просто делает ремонт в собственном доме или квартире, такая покупка нецелесообразна — ничего другого, как резать борозды штроборез не умеет.

Зато можно при наличии сварки и материалов создать своими руками специальную насадку на болгарку, которая справится с задачей не хуже.

Что такое штроборез и его предназначение

Во время строительства или ремонта часто приходится сталкиваться с необходимостью долбления «потайных» каналов в стене. Нужны они для труб водоснабжения, канализации и для скрытой прокладки электрических кабелей.

Сложный и шумный процесс штробления борозд при помощи перфоратора

Ещё не так давно штробы долбились вручную — шлямбуром и молотком, потом на смену им пришли перфораторы и болгарки. С недавних пор в продаже появились электрические штроборезы, которые значительно облегчили труд монтажника и снизили затраты времени на прокладку борозд в кирпичных и монолитных стенах.

Современный штроборез работает деликатно и без пыли

Строительными стандартами предусмотрены определённые размеры штробы — они должны вмещать в себе кабеля и трубы, но при этом не превышать допустимые параметры, влияющие на жёсткость конструкции в целом.

Особенно это актуально в панельных домах, сложенных из железобетонных блоков. Для многих видов панелей штробление строго регламентировано и нарушение допустимых размеров штроб может привести к непоправимым последствиям для всего здания.

Например, в так называемых «хрущёвках» делать штробы при помощи перфоратора вообще запрещено, но с помощью штробореза допускается.

Узкоспециализированный бороздодел нового поколения

Можно выделить следующие преимущества штробореза:

1. Точность и аккуратность в выпиливании борозды в стене любой твёрдости. Благодаря этому минимизируются расходы на оштукатуривание штробы, количество расходных материалов уменьшается вдвое по сравнению со штробой, выполненной перфоратором.Пример большого расхода штукатурке при «неправильном» штроблении
2. Два пильных диска делают одновременно два параллельных разреза в стене за один проход. Таким образом экономя время в два раза. После этого нужно лишь извлечь материал между запилами.Расстояние между дисками регулируется при помощи набора прокладок
3. В связи со спецификой выполняемой функции, все штроборезы оборудованы пылезащитным кожухом, с возможностью подсоединения пылесоса. Благодаря этому уровень запылённости при штроблении минимальный.Комплект бороздодела со строительным пылесосом
4. Уровень шума при производстве борозд в разы ниже, чем при аналогичной работе перфоратором.
5. Не создаёт вибраций во время штробления, что особенно важно в зданиях из панельных блоков.
6. Позволяет точно выдерживать размеры борозды.

Как устроен и как работает

Устройство бороздодела похоже на устройство угловой шлифовальной машины (УШМ). Вращение рабочих дисков осуществляет мощный высокоскоростной электрический двигатель асинхронного типа. Через редуктор вращение передаётся на шпиндель, к которому прикреплены алмазные диски. На этом сходство с болгаркой заканчивается.

Устройство штробореза

Отличительной деталью бороздодела является объёмный кожух, предназначенный для улавливания и отвода пыли. Как правило, на кожухе имеется несколько посадочных мест для дополнительных рукояток. Это позволяет выбирать оптимальное положение инструмента во время работы.

Расположен кожух на передвижной платформе, которая в нижней части снабжена колёсами. Их может быть от 2 до 4. Перекатывая платформу по стене, оператор пропиливает борозду по заранее намеченной линии. Благодаря такому устройству отпадает надобность регулировать степень нажатия и штроборез легко скользит по шероховатой поверхности стены.

На одной из сторон кожуха находится патрубок для отвода пыли. К нему присоединяется всасывающая трубка пылесоса.

https://www.youtube.com/watch?v=x4f4oidDWLE

К патрубку для отвода пыли присоединяется шланг пылесоса

На корпусе кожуха также расположено устройство регулировки глубины реза. В разных моделях можно встретить различные конструктивные решения этой функции. Но общий принцип заключается в том, что кожух перемещается относительно подвижной платформы и фиксируется в нужном положении. Снаружи корпуса нанесена разметка глубины реза.

Линейка на корпусе показывает глубину врезания дисков в поверхность стены

Необходимо добавить, что многие штроборезы оснащены дополнительной электронной аппаратурой. Это повышает их стоимость, но и увеличивает эксплуатационные характеристики. К таким системам относятся:

• Регулировка оборотов двигателя. Предоставляет пользователю возможность ручной подстройки скорости вращения дисков. Это актуально при штроблении стен, выполненных из различных материалов (кирпич, бетон, шлакоблок, пенобетон и т.д.)
• Система плавного пуска. Весьма полезная функция для продления срока службы инструмента и обеспечения повышенного уровня безопасности при работе. Как показала практика, большинство поломок такого рода техники происходит в момент резкого запуска двигателя.
• Автоматизация торможения дисков. Сокращает время полной остановки вращения после отключения двигателя, гасит инерцию.
• Антивибрационное устройство. С его помощью амортизируются микро колебания штробореза в процессе работы. При длительном пользовании инструментом у оператора может возникнуть проблема «тремора» — нарушение кровообращения в руках.
• Блокировка мотора при перегревании. «Слабость» всех асинхронных двигателей состоит в том, что при высоких нагрузках, резко нагреваются обмотки якоря, вплоть до оплавления. Внешне (кроме повышения температуры) это ничем не выражается и в этом опасность — мотор может выйти из строя.

Именно из-за оснастки этими функциями многие штроборезы таких уважаемых фирм как Бош, Макита и другие имеют высокую стоимость.

Но надо понимать, что без них инструмент прослужит намного меньше времени.

Как сделать бороздодел из болгарки своими руками + пошаговые фото

Если нужен штроборез, но нет возможности или желания покупать дорогой инструмент, выйти из положения можно тремя способами.

А. Взять бороздодел на прокат.

Видео:Стойка для болгарки!Круче не придумаешь!Скачать

Б. Купить искомую насадку на УШМ в магазине.

В. Сделать штроборезную насадку самостоятельно.

Первые два варианта понятны без комментариев. Третий обсудим более детально.

Прежде всего, нужно знать, что для самостоятельного изготовления штробореза понадобятся:

1. Болгарка. Она должна быть достаточно мощной, что бы вращать не один диск, как обычно, а два. Маломощный инструмент попросту сгорит, поэтому браться за дело стоит при наличии УШМ от 1,2 кВт.
2. Листовое железо, толщиной от 2 мм.
3. Металлическая труба с внутренним диаметром 50 мм.
4. 3 или 4 колёсика диаметром от 20 до 30 мм. Можно использовать подшипники.
5. Набор металлических прокладок для регулировки расстояния между дисками. Сделать их в домашних условиях проблематично, лучше заранее заказать у квалифицированного токаря.
6. Несколько отрезов труб малого диаметра, винты, гайки и т.д.

Из инструментов необходимы болгарка, сварочный аппарат, а также основные слесарные приспособления — тиски, напильники, молоток, линейка, штангенциркуль и т.д. Кроме этого, понадобится краска (алкидная по металлу или любая подходящая нитроэмаль) и кисточка.

Материалы, необходимые для сборки штробореза

Заметим, что здесь рассматривается один из множества вариантов изготовления бороздодела.

Модели могут быть различными, но главное, на что стоит обращать внимание при выборе — это надёжность и безопасность их использования.

Некоторые мастера умудряются сделать штроборезную насадку на болгарку даже из обрезков ламината, но работать таким инструментом долго нельзя — слишком велик риск получить травму или задохнуться от бетонной пыли.

Кожух штробореза собран из обрезков ламината

Приступая к изготовлению самодельного штробореза необходимо сделать рабочие чертежи, и определиться какие детали можно сделать самостоятельно, а какие заказать у токаря. Также нужно трезво оценить свои навыки сварочных работ — соединение металлических элементов в единое целое требует аккуратности и умения сделать качественные, герметичные швы.

https://www.youtube.com/watch?v=szSQkoeA-fA

Один из вариантов самодельного бороздодела

Итак, последовательность работы для сварки кожуха следующая:

• Раскраивается лист железа для того чтобы сварить корпус кожуха. Две боковые плоскости (щёки) должны быть конгруэнтны. Верхняя плоскость приваривается сначала к одной щеке, затем к ним добавляется вторая, с прорезью для передвижения болгарки с дисками. Очень удобно вырезать детали из металлического листа при помощи электрического лобзика, используя пилку по металлу. Но если лобзика нет, можно аккуратно вырезать и болгаркой.Толщина металлического листа должна быть не менее 2 мм
• Вырезается держатель для болгарки и к нему приваривается хомут с зажимным механизмом. Винты зажимов могут быть под торцевой ключ или под крестовую отвёртку. Диаметр хомута выбирается в соответствии с диаметром имеющейся в наличии УШМ. Обычно он идентичен размеру штатного кожуха от болгарки.Хомут для закрепления болгарки
• К собранному кожуху привариваются две опорные планки с отверстиями для оси колёс.дыв
• Подготавливается вытяжное отверстие для пыли и к нему приваривается пылеотводный патрубок. На патрубке нужно предусмотреть дополнительное посадочное место для рукоятки — с левой стороны (по ходу штробления) к нему приваривается ответвление с внутренней резьбой. Размеры резьбы должны соответствовать резьбе штатной рукоятки болгарки.Пылеотводящий патрубок
• К готовому кожуху приваривается болт для фиксации держателя УШМ.

Для удобства работы все острые углы и заусенцы на корпусе стачиваются напильником, поверхность шлифуется от сварочных «брызг» и очищается от ржавчины или масляных пятен. Готовые детали покрывают слоем краски и дают хорошо высохнуть. Перед покраской можно собрать всю конструкцию и проверить в действии.

Конечный результат

Если всё получилось в соотрветствии с задуманным планом, штроборез собирается полностью и испытывается.

Для установки двух алмазных дисков вместо одного, потребуются металлические шайбы различной толщины. Размеры их должны точно соответствовать размеру шпинделя, а диаметр отверстия — вращательному валу.

Люфт и биение недопустимы, под нагрузкой и на больших оборотах инструмент может вырваться из рук и причинить травму.

Практический совет. Вырезать горизонтальную штробу гораздо удобнее, если к стене прикрепить направляющую планку. Ею может послужить ровная доска или правило, закреплённая при помощи дюпель-гвоздей. Применив такое нехитрое приспособление, нагрузка на руки значительно снижается.

Для того чтобы пылесос не мешал во время работы, рекомендуется применять удлиненный шланг, не менее 2 м. длины. А также удлиннитель с двумя и более розетками.

: устройство на базе болгарки Интрескол

Самодельный бороздодел поможет при обустройстве жилья и сэкономит деньги. Замена проводки, а также сокрытие труб водоснабжения и отопления внутри стен, не отнимет много сил и времени. Но во время проведения работ нельзя забывать о соблюдении техники безопасности, применять защитные перчатки и очки. А при штроблении — респиратор.

Источник: https://tehznatok.com/kak-polzovatsya/shtroborez-iz-bolgarki-svoimi-rukami.html

Штроборез насадка на болгарку своими руками — пошаговая инструкция

Профессиональный штроборез это отличный помощник электрика-монтажника: высокая скорость работы, надежная защита и минимум пыли. Единственным его недостатком является высокая цена, обойти который поможет самостоятельно сделанный штроборез – насадка на болгарку, которая выдает примерно такую же производительность резки.

Как работает штроборез

Чтобы понять как собрать самодельный штроборез из болгарки, надо знать, как работает устройство созданное в заводских условиях.

Его основные детали это мощный электродвигатель, на вал которого насажены два диска по бетону. Расстояние между ними регулируется гайками.

Дополнительные, но не менее важные компоненты это защитный кожух, который также выполняет функцию пылесборника, и регулировочная планка, что определяет глубину штробы.

https://www.youtube.com/watch?v=gaWumRRUj8Q

Выставляется необходимая глубина пропила, подключается пылесос и теперь надо только провести штроборезом по разметке, начерченной на стене, после чего на перфоратор надевается насадка применяемая для штробления стен (в народе — «лопатка») и выбивается бетон изнутри пропила.

Если использовать вместо штробореза болгарку

Видео:ДОБАВИЛ 200 рублей к болгарке и сделал ПРОСТЕЙШИЙ отрезной СТАНОК.Скачать

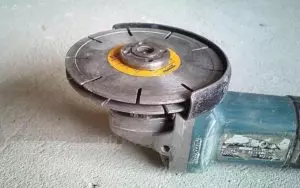

болгарка с самодельным пылеотводом, годится для небольших работ

Из конструкции понятно, что в крайнем случае машина для изготовления штроб может быть заменена обыкновенной болгаркой – надеть на нее диск по бетону и за два захода сделать нужные пропилы. Так действительно поступают, если нужна одна маленькая штроба, но практика и множественные отзывы показывают, что пыль после такого штробления будет усаживаться достаточно долго, что может застопорить всю работу.

При необходимости проштробить несколько канавок, потеря времени будет существенной, а если такие работы выполняются с некоторой периодичностью, то метод становиться неэффективным.

Другими недостатками такого способа являются невозможность выдержать одинаковые размеры краев штробы и их глубины.

Это нельзя назвать существенным недостатком, но иногда чревато отвалившимся куском стены при выдалбливании сердцевины штробы.

Если позволяет длина крепежного вала, то на болгарку можно надеть сразу два диска по бетону и тогда штроба будет прорезаться за один заход. Даже если не касаться вопроса о технике безопасности, то меньше пыли не станет и оседать она будет с той же скоростью. Как итог – выигрыш по времени получится несущественный, а травмоопасность возрастает на порядок.

Как превратить болгарку в штроборез

Чтобы сделать полноценный штроборез из болгарки своими руками, надо решить два вопроса:

• Отвод пыли. Это первоочередная проблема – без ее решения дальнейшая модернизация бессмысленна.
• Размещение на валу, предназначенного для одного диска, двух кругов по бетону. При этом конструкция должна быть надежной и обеспечивать строго перпендикулярное положение кругов к плоскости реза – малейший перекос при 3000 и больше оборотов в минуту это в лучшем случае заклинивание и выход из строя редуктора или двигателя.

Изготовление защитного кожуха

По большому счету, эта деталь и делает из УШМ самодельный штроборез – такая насадка на болгарку заменяет стандартную защиту, установленную на устройстве, полностью скрывая за собой часть круга, не погруженную в стену. Как сделать крепления, вопроса возникнуть не должно – они просто копируются с заводской детали.

Защитный и пылеулавливающий кожух представляет собой обрезанный сбоку приплюснутый цилиндр, в котором есть патрубок для подсоединения шланга от пылесоса (можно использовать строительный, а если сделать циклонный фильтр, то и обычный бытовой).

Высота цилиндра делается достаточной, чтобы в него поместились два диска на необходимом расстоянии друг от друга. Для его изготовления нужны два железных полукруглых пластины и полоска стали, которая будет их скреплять. Полоска сгибается, приваривается к округлым частям пластин и основа кожуха готова.

В зависимости от креплений заводской защиты, в пластине, что будет прилегать к корпусу болгарки, кроме прорези для вала делаются отверстия под болты, либо приваривается хомутовый зажим.

Регулировка глубины пропила

Часть кожуха, что решает эту задачу, одновременно является направляющей для штробореза – если к ней приделать колесики, то по ним устройство будет легко перемещать по стене.

Делается в «Г» или «Т»-образной форме – нижняя часть «буквы» набирается из двух уголков, которые крепятся к верхней части защитного кожуха так, чтобы нижняя часть могла свободно опускаться и подниматься, что и позволит регулировать насколько диски будут выглядывать из-под кожуха. Фиксацию в заданном положении проще всего сделать с помощью болтового соединения или упора.

Дополнительно на основании направляющей привариваются боковины, чтобы пыль, как бы ни была отрегулирована глубина реза, не вылетала из-под кожуха.

https://www.youtube.com/watch?v=x2wv4rpDy7U

Верхняя часть «буквы» нужна для устойчивости – на ней и устанавливаются колесики для плавного перемещение штробореза по стене.

Установка на вал двух дисков

Крайне редко заводской вал болгарки бывает достаточной длины, что позволит сразу же закрепить на нем два круга. Логических выходов из этого положения два – выточить новый вал или сделать гайку, который зажимал бы первый круг и удерживал второй. По ряду причин, второе решение выгоднее:

• Не требуется разбирать болгарку.
• Если устройство выйдет из строя, то можно приобрести другое и просто переставить на него гайку.
• Технически проще выточить гайку, чем вал, соединяющийся с редуктором.
• Гайка вытачивается вместе со втулкой.

Надеваются диски в следующем порядке:

1. На вал болгарки устанавливается первый диск.
2. Сверху на него ложится втулка и на нее – второй круг.
3. Гайка продевается сквозь верхний диск, втулку и затягивается прижимая первый диск и зажимая второй между собой и втулкой.

Наглядно вся конструкция показана на видео:

Особенности работы с самодельным штроборезом

Внутреннее устройство заводского штробореза несколько отличается от болгарки – он предназначен для одной единственной задачи, максимально упрощен и требует более качественных комплектующих. Усилие на вал болгарки передается через угловой редуктор и все рассчитано на зачистку поверхностей и резку железа.

Возникающие при прорезании штроб усилия быстро выводят из строя редуктор и подшипники. Этому способствует двойная нагрузка на узлы механизма и то, что второй диск располагается не на проектном месте, а значит, усилие передается под другим углом.

В любом случае, стоимость штробореза на порядок выше, чем у болгарки и зачастую проще купить новую УШМ, чем один бороздодел. Но это не должно помешает соблюдению несложных рекомендаций, которые продлят жизнь самодельному штроборезу, сделанному из болгарки:

• Надо следить, чтобы инструмент не перегревался и, по возможности, почаще давать ему отдохнуть.
• Также не помешает оценить, насколько работа с двумя дисками быстрее, чем с одним. Защитный кожух с регулировкой глубины реза обеспечивает защиту от пыли и относительно ровные штробы, если даже делать два параллельных пропила. Если лишнее движение по стене штроборезом с одним диском продлит срок его службы, то может стоит ограничиться этим вариантом.

Как итог — штроборез своими руками, качественно сделанный, работает не хуже заводского оригинала, но есть риск быстро привести в негодность болгарку, которая взята за его основу. Если резать штробы приходится часто, то лучше приобрести свой бороздодел, предназначенный именно для штробления стен, а переделанная под штроборез болгарка больше подойдет для периодических работ.

Источник: https://YaElectrik.ru/elektroprovodka/shtroborez-iz-bolgarki-svoimi-rukami

Топ 6 чертежей на отрезной станок из болгарки своими руками: лучшие конструкции с описанием сборки

ТОП 6 чертежей помогут сделать отрезной станок из болгарки своими руками без ошибок и лишних затрат. Ответы на частые вопросы, рекомендации.

Можно ли сделать самодельный торцовочный станок из УШМ: проверочный тест с ответами на основе представленных материалов

1. Какие устанавливают выключатели для аварийной остановки станка?

а) ручные;

б) ручные и ножные.

1. Какие УШМ пригодны для создания отрезного станка?

а) пневматические и электрические;

б) аккумуляторные.

1. Минимальная мощность электродвигателя болгарки для отрезного станка из болгарки:

а) 400 Вт;

б) 900 Вт.

1. Какие станки можно сделать на основе УШМ?

а) торцовочные, отрезные;

Видео:Отрезной станок из болгарки с протяжкой.Скачать

б) шлифовальные, фрезерные, точильные.

1. Где можно размещать болгарку в отрезном станке?

а) над столешницей;

б) под столешницей.

Ответы:

1. Правильный вариант – б). Ножные выключатели удобнее, так как приводятся в действие быстро.
2. Теоретически – хватит мощности во всех трех вариантах. На практике применяют а) – электрические и пневматические модели. Аккумулятор для стационарного станка не нужен. Для пневмопривода придется приобрести компрессор соответствующей производительности.
3. 900 Вт или более. Коррекцию делают, если предполагается обработка заготовок из относительно мягких материалов, или при высокой скорости.
4. Оба варианта – правильные. Мощная болгарка пригодна для создания разных станков бытового и полупрофессионального уровня.
5. Допустимы два варианта крепления. Специалисты предпочитают верхнее.

Болгаркой с электроприводом выполняют много разных рабочих операций. Чтобы снизить трудозатраты с одновременным повышением точности его используют в качестве основы для станка.

«Болгарка» – распространенное название угловой шлифовальной машины (УШМ). Сменой диска этот универсальный аппарат преобразуется для обрезания, выполнения других рабочих операций.

Болгарки

Как сделать отрезной станок по шагам с чертежами: 4 довода в пользу реализации проекта

Чтобы не сомневаться в правильности принятого решения изучите следующие факты:

1. без надежного закрепления заготовки вибрируют, увеличивая риск повреждения диска;
2. тяжелым инструментом трудно манипулировать с высокой точностью, соблюдая перпендикулярность разреза;
3. сложности увеличиваются при обработке толстых изделий, при создании большой партии однотипных деталей;
4. при занятости обеих рук существенно повышается вероятность получения травм.

Качественный станок необходим для решения отмеченных задач, улучшения производительности. Его создают по следующему алгоритму:

• уточняют целевое назначение, объем работ;
• изучают чертежи фабричных аналогов и самоделок, выбирают подходящий вариант;
• составляют комплект конструкторской документации со списком необходимых покупок;
• выполняют сборку по утвержденному плану с проверкой работоспособности.

Топ 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

https://www.youtube.com/watch?v=3ZogZ3Thre4

Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

• простое и надежное крепление заготовки;
• значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
• при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

Картинка № 2. Стойка для болгарки

Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

Картинка № 3. Сборочный чертеж маятниковой пилы

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

К сведению! В других стойках надо установить винтовые опоры. С их помощью компенсируют неровности напольного покрытия.

Картинка № 4. Маятниковая дисковая пила

Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок.

Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз.

Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.

Картинка № 5. Чертеж циркулярной пилы

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками. Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску.

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Источник: https://elektro220v.ru/stroitelnye-instrumenty/top-6-chertezhey-otreznoy-stanok.html

Штроборез из болгарки своими руками

Для того чтобы сделать борозду в минеральном основании можно использовать перфоратор. Но такой процесс будет длительным и трудоёмким, а полученная канавка окажется неаккуратной.

Поэтому производители придумали специальный инструмент для прорезания штроб. Умельцы научились делать штроборез своими руками из болгарки.

Видео:СТОЙКА ДЛЯ БОЛГАРКИ! САМАЯ ПРОСТАЯ!Скачать

Далее расскажем об устройстве инстумента, принципе его работы и пошаговые действия по его изготовлению.

Для чего нужен штроборез

Штроборез представляет собой электроинструмент, с помощью которого делают параллельные борозды или штробы. Они могут быть разной ширины и глубины.

Для чего это нужно? Существуют современные строительные стандарты, по которым все коммуникации должны прокладываться в углублениях стен, а не снаружи. Это относится к электрическим кабелям, отопительным и водопроводным трубам. Исключение составляют наружные провода в домах из дерева.

Поэтому борозды вырезаются в минеральных материалах: в бетоне, гипсе, кирпиче. Штробы эстетичны, безопасны и являются обязательным условием ремонта и строительства.

https://www.youtube.com/watch?v=6V9ISf4znyM

Основные элементы конструкции инструмента:

1. Двигатель заключён в прочный пластиковый корпус.
2. Редуктор расположен в корпусе из металла.
3. Рукоятка для переноски и удержания во время работы.
4. Основная рабочая рукоятка с кнопкой пуска.
5. Защитный металлический кожух.
6. Штуцер для подключения шланга пылесоса.
7. Нескользящие ролики позволяют продвигать инструмент без большого усилия.

Основные элементыштробореза

Как работает штроборез:

1. Вначале подключается к штуцеру шланг пылесоса.
2. На шпиндель надевается алмазный диск.

   На шпиндель надевается первый диск

3. На него необходимое количество шайб, которые идут в комплекте. От количества шайб зависит ширина штробы.

   Несколько шайб для регулировки ширины штробы

4. Сверху второй диск и прижимная гайка.

   Диски установлены и зафиксированы прижимной шайбой

5. Если нужен только один диск, то второй и проставочные шайбы не устанавливаются.
6. Выставляется необходимая глубина реза.

При включении инструмента двигатель начинает работать. Его вращение передаётся редуктору и далее на шпиндель с дисками. Штроборез погружается в поверхность обрабатываемого материала на установленную глубину. Мастер держит инструмент двумя руками и передвигает его в нужном направлении. Диски при движении прорезают борозды. Пыль всасывается в шланг через патрубок в кожухе.

Как сделать штроборез из болгарки своими руками

Два основных отличия болгарки от штробореза — это удлинённый шпиндель и кожух с пылеотсосом. Покупать готовый штроборез слишком дорого. И если вам нужно проложить несколько коммуникаций в квартире, то нет смысла тратить столько денег. Можно сделать бороздодел самостоятельно из болгарки.

Для установки двух дисков на болгарку вам понадобится вторая прижимная гайка:

1. Снимите посадочную шайбу со шпинделя болгарки и сточите её, чтобы она стала тоньше. Тогда вторая прижимная гайка лучше закрутится на шпинделе. Можно не стачивать, а просто купить более тонкую шайбу от другой модели болгарки.

   Посадочная шайба, которую надо сточить

2. Установите первый диск и закрутите прижимную гайку.

   Первый диск установлен

3. Сверху наденьте второй диск и зафиксируйте его другой гайкой.

   Два диска на болгарке

Такой штробы вполне хватит для прокладывания кабеля в бытовых условиях. Но если вам этого не достаточно, то можно увеличить ширину. Возьмите удлинённый шпиндель и произведите установку дисков, как на штроборезе. Если нет шпинделя, то можно пойти другим путём:

1. Изготовьте на токарном станке удлинённую гайку с внутренней резьбой, как у шпинделя болгарки и наружной резьбой под прижимную гайку, которую тоже надо изготовить. Возьмите несколько шайб для регулировки ширины штробы.

   Удлинённая гайка с шайбами навинчивается на шпиндель

2. Закрутите удлинённую гайку на шпиндель болгарки.
3. Установите первый диск. Потом необходимое количество шайб и второй диск.
4. Зафиксируйте конструкцию прижимной гайкой.

   Удлинённая гайка с дисками и шайбами в сборе

Теперь нужно сделать специальный кожух для вашей болгарки.

Готовый фабричный кожух для болгарки

Защитный кожух с регулятором глубины и пылеотсосом можно купить или сделать самостоятельно по определённым размерам.

Высота и длина кожуха для штробореза

Расстояние D1 от кожуха до диска со стороны пылеуловителя 45–50 мм. Его нельзя делать сильно прижатым к кругу. Противоположный зазор D2 между диском и кожухом 15–20 мм. Размер A кожуха складывается из этих зазоров и диаметра алмазного диска D: A = D1 + D + D2. Высота B кожуха больше диаметра диска D на 1 см: B = D + 1.

Длина и ширина платформы должна выступать за пределы кожуха и болгарки на 5–10 мм. Штуцер для прикрепления шланга устанавливается в передней части кожуха, так как диск вращается по часовой стрелке и штроборез двигается вперёд. Пыль будет напрямую залетать в отверстие штуцера, не делая круги внутри кожуха.

Можно установить патрубок для пылесоса в задней части кожуха, тогда болгарку нужно закрепить справа.

https://www.youtube.com/watch?v=a_repDdobqg

Циркуляция пыли во время работы штробореза

Для изготовления кожуха вам понадобятся: кастрюля радиусом не меньше размеров A и B на чертеже, профильная труба, металлический лист толщиной 1,5–2 мм, хомут с посадочным диаметром штатного кожуха болгарки, сгон диаметром 1 дюйм с четвертью, сантехнический отвод диаметром 40 мм.

1. Чтобы сделать подошву, возьмите профильную трубу. Разрежьте её вдоль и сварите перпендикулярно две части.

   Подошва из профильной трубы

2. Из металлического листа вырежьте щёки и приварите к подошве.

   Щёки приварены к подошве

3. Возьмите кастрюлю и разрежьте её.

   Кастрюля разрезана под кожух

4. Сделайте отверстие в днище диаметром, как у штатного кожуха болгарки.

   Отверстие с диаметром, как у штатного кожуха болгарки

5. Приварите хомут.

   Хомут приварен к отверстию

6. Отрежьте часть кастрюли ниже отверстия. Вырежьте из металла усилитель и приварите его.

   Хомут и усилитель приварены к кастрюле

7. Из металлического листа сделайте боковину для кожуха.

   Боковина для кожуха

8. Приварите её к кастрюле.

   Боковина приварена к кастрюле

9. Из сгона вырежьте штуцер и приварите его к отверстию в кастрюле.

   Штуцер из сгона приваривается к отверстию в кастрюле

10. Возьмите сантехнический отвод и наденьте его на патрубок. Благодаря внутренней резинке отвод крепится прочно и поворачивается в любую сторону. В него будет входить шланг от пылесоса.

    Пластиковый отвод закреплён на патрубке кожуха

11. В верхней точке кастрюли просверлите отверстие и закрепите болтом любую рукоять. Например, деревянную.

    Болт для рукояти закреплён в верхней части кастрюли

12. Вставьте ролики в подошву и зафиксируйте стопорными шайбами. Для регулировки глубины реза используйте винт с контргайкой Соберите устройство.

    Кожух в сборе с болгаркой

Болгарка вставляется в кожух со стороны хомута.

: изготовление штробореза своими руками

Зная основные элементы штробореза, можно без особого труда сделать его самостоятельно. Для безопасности работы кожух должен быть изготовлен из жёсткого материала, чтобы при срыве или разломе диска не получить травму. При соблюдении размеров кожуха пылеотведение будет работать эффективно.

• Наталья Панкова
• Распечатать

Источник: https://postroika.biz/15308-shtroborez-iz-bolgarki-svoimi-rukami.html

Насадка на болгарку штроборез самостоятельное изготовление

Для укладки коммуникаций в стены понадобится применение специализированного инструмента — штробореза.

Покупать его рационально профессионалам, которые занимаются ремонтными и строительными работами, в частности для электромонтажников, водопроводчикам, сантехникам и т.п.

Если ремонт проводится самостоятельно в доме или квартире, то не обязательно покупать специализированный инструмент, так как можно изготовить насадку штроборез на болгарку. Как это можно сделать с наименьшими капиталовложениями, подробно описано в материале.

Назначение штробореза что ним можно делать

Узкоспециализированный инструмент под названием штроборез имеет сходство с углошлифовальной машинкой или по-простому болгаркой. Штроборез в отличие от болгарки, предназначен непосредственно для проделывания канавок в стенах с дальнейшей укладкой в них разных коммуникаций, таких как провода и кабели, водопроводные и канализационные трубопроводы, а также прочие устройства.

Штроборез имеет два параллельно расположенных диска по бетону, расстояние между ними можно регулировать в зависимости от поставленной технологической задачи. Это позволяет подготовить канавку в стене необходимой ширины.

На этом узкоспециализированном инструменте также имеется функция регулировки глубины проделываемой канавки.

Выбирается необходимое значение углубления канавки за счет перемещения режущих дисков, и в зависимости от технологического задания.

https://www.youtube.com/watch?v=vBvb8ltntR8

Стоит штроборез достаточно дорого, а применяется он исключительно для штробления стен, поэтому не каждый может позволить себе такое приобретение.

Чтобы не пришлось покупать узкоспециализированный инструмент, его можно сделать самостоятельно из болгарки.

Видео:Отрезной станок по металлу своими руками Простой и надёжный.Metal cutting machine with your own handСкачать

Конструкция штробореза похожа с углошлифовальной машинкой, поэтому рационально использовать болгарку, чтобы сделать инструмент для проделывания канавок в стене.

!Болгарка без дополнительных приспособлений может использоваться в качестве режущего инструмента, для чего в шпинделе устройства следует закрепить специальный алмазный диск по бетону.

Неудобство применения УШМ в качестве штробореза заключается в том, что для регулировки глубины и ширины канавки необходимо проявление мастерства от работника. Заменить это мастерство, а также одновременно упростить процесс штробления стен поможет специальный кожух, изготовленный своими руками. Специальный кожух на болгарке позволяет получить такие преимущества:

1. Экономия на приобретении специализированного инструмента
2. Простота выполнения работ
3. Проведение работ по проделыванию канавок в жилых и нежилых помещениях без пыли

Кроме специализированного штробореза, проделать канавку в стене под укладку коммуникаций можно при помощи таких инструментов:

• Болгарка или УШМ разных марок
• Перфоратор
• Молоток с зубилом — это самый простой и экономный вариант, однако рациональность его использования определяется объемами запланированных работ

Производители выпускают насадки штроборезы для УШМ, купить которые можно в любом магазине инструментов или заказать в интернет магазине. Покупая такую насадку, исключается необходимость ее изготовления своими руками. Однако процесс изготовления каркаса под болгарку не трудный, и чтобы его сделать, не понадобится никаких дополнительных расходов.

Штробление стен болгаркой или эффективность этого инструмента

Проделать канал болгаркой можно в стенах из таких материалов, как кирпич, бетон, шлакоблок, кафель, плитку, а также прочие виды материалов. Для дробления этих материалов применяются специализированные насадки — диски с алмазным напылением. Процесс, как сделать штробу болгаркой, заключается в выполнении следующих действий:

1. Выполнить разметку — это самая главная часть работ, которая заключается в нанесении линий при помощи маркера или карандаша на поверхность стены. Для нанесения разметки понадобится карандаш, рулетка, а также правило или водный уровень. При нанесении разметки надо делать линии более жирными, чтобы при перемещении режущего инструмента, их было видно
2. Прорезка канавки — заключается в «прохождении» инструментом по расчерченным линиям. Инструмент нужно держать крепко, и перемещать его медленно. При этом немаловажно надевать специальные защитные средства, как очки, респиратор и перчатки
3. Проделывание канала — после прорезывания линий режущим диском, понадобится вырубить остатки бетона. Эти остатки следует удалить при помощи молотка с зубилом или перфоратора

На болгарку можно закрепить два диска, как и на штроборезе. Это позволит за один раз выполнить двойную работу. За один «проход» инструментом получается готовый канал.

При работе по проделыванию аккуратного канала происходит выделение большого количества пыли. Чтобы исключить оседание пыли в помещении, где уже завершен ремонт, применяется специальная насадка, к которой подключается пылесос.

Пылесос всасывает всю выделяющуюся пыль, возникающую в процессе дробления бетона.

!В конструкции УШМ следует использовать исключительно алмазные круги, которые предназначены для резки бетона. Применение абразивных и прочих видов дисков недопустимо. Исключение составляет применение пильных дисков с зубьями, которые можно установить в шпиндель болгарки для вырезания канала в деревянной стенке.

Изготовление насадки штроборез для болгарки своими руками

При использовании болгарки в качестве штробореза надо учитывать, что этот инструмент вовсе не предназначен для применения с двумя дисками.

Наличие двух дисков в шпинделе болгарки увеличивает нагрузку на электродвигатель в два раза, поэтому он быстрее перегревается, и может выйти из строя, если своевременно не делать паузы.

Особенно необходимо отказаться от затеи применения двух дисков в шпинделе электроинструмента, если используется бытовая или любительская болгарка. В таком инструменте выйдет из строя быстро не только электродвигатель, но и редукторные пары.

https://www.youtube.com/watch?v=OtBZKtKRJws

Если принято решение изготовить из болгарки штроборез с двумя дисками, то сделать это можно следующим образом:

1. Первый круг закрепляется в шпинделе при помощи штатной гайки. Второй диск закрепляется при помощи гайки от обдирочного диска
2. Получается небольшое расстояние между кругами, но его вполне достаточно для получения канавки, в которую будет укладывать электрический кабель
3. Если необходимо получить канавку большего размера, то для реализации задумки используются шайбы, располагаемые между дисками
4. Штатная длина резьбы недостаточная для того, чтобы расположить диска на отдаленном расстоянии друг от друга, поэтому для этого понадобится воспользоваться методом изготовления установочной втулки удлинителя. Сделать ее не трудно, для чего понадобится широкая гайка, одна часть которой завинчивается на штатную резьбу болгарки, а во вторую закручивается резьбовой удлинитель. При этом важно выбирать удлинитель из качественных материалов, чтобы в процессе работ он не разрушился

Разобравшись, как своими руками закрепить два диска на болгарке, остается выяснить, из чего и как можно сделать насадку на инструмент для штробления стены.

Такую насадку еще называют чехлом, который является препятствием для попадания частиц бетона на человека, а также предотвращает образование пыли и мусора.

Обычно такие чехлы изготавливают со специальным отверстием и круглым штуцером для подсоединения шланга от пылесоса.

Из чего изготовить защитный чехол от пыли на болгарку

Изготовление защитного кожуха предусматривает использование таких видов материалов, как пластиковая канистра, кастрюли из алюминия, ДСП, фанера, ламинат, доска, нержавеющие листы и т.п. Выбрать можно любой материал, который имеется в хозяйстве. При этом исключается необходимость покупать насадку, так как сделать ее своими руками очень легко и просто.

Главное условие — это обеспечение достаточной прочности готовой насадки на болгарку. Кожух должен выдерживать воздействие мелких частиц бетона, вылетающих при проведении работ.

Чтобы изготовить кожух, нет необходимости прибегать к применению вспомогательных инструментов, как например, сварка, так как из пластиковой канистры можно быстро сделать насадку.

Пример такой насадки показан на фото ниже.

Для изготовления такого приспособления требуется минимум времени. Самодельный штроборез из болгарки можно сделать быстро и легко, воспользовавшись арсеналом из подручных средств.

Если воспользоваться материалами из алюминия или дерева, то при работе по изготовлению насадки понадобятся саморезы, а при применении стали не обойтись без сварочного аппарата.

Рассмотрим принцип изготовления насадки штроборез на болгарку своими руками:

1. Для изготовления понадобятся остатки от ДСП или ДВП. Кроме того, подойдет даже фанера, поэтому используем любой листовой материал, который имеется в наличии
2. Из ДСП вырезаются соответствующей формы два боковых основания. Формы этих оснований зависят от размеров имеющегося в наличии инструмента
3. Чтобы не пришлось подбирать форму, рекомендуется предварительно сделать чертеж на бумаге, а затем перенести его на картонку. Из картонки изготовить шаблон, устранив все недочеты
4. На основании шаблона изготовить чехол, воспользовавшись для этого ДСП
5. С одной стороны основания ДСП просверлить отверстие соответствующего диаметра. Этим отверстием закрепить готовую насадку на электроинструменте
6. Для соединения ДСП при изготовлении насадки можно использовать саморезы или специальные мебельные крепежи соответствующей длины

На фото ниже показан получившийся чехол на болгарку. Такой чехол изготовить просто, но его недостаток в отсутствии отверстия для подсоединения шланга. Устранить этот недостаток поможет гильза соответствующего диаметра и длины, вмонтировать которую необходимо в верхнюю часть конструкции. К выступу гильзы следует подсоединить шланг от пылесоса.

!При использовании пылесоса для всасывания мусора и бетонной крошки рекомендуется брать промышленные или строительные пылесосы, но никак не бытовые. Они не предназначены для таких дел, поэтому в итоге могут выйти быстро из строя.

Процесс изготовления насадки не трудный, и качество конечного приспособления зависит больше от смекалки и воображения мастера. Изготовить своими руками можно не простой чехол на болгарку, но еще и регулируемый.

Принцип изготовления защитного кожуха регулируемого заключается в том, что нужно сделать дополнительно подвижную часть.

За счет этой подвижной части будет выбираться необходимый размер выступа режущих дисков на болгарке.

https://www.youtube.com/watch?v=xMtGZTSt4SI

По аналогичному подобию можно изготовить насадку с регулируемой частью из ДСП и прочих материалов.

Какие рекомендации и советы учитывать при штроблении

Приступать к процедуре подготовки канавок в помещении можно сразу после изготовления самоделки. При пробивании штробы нужно учитывать один важный нюанс — работы следует проводить в помещении, где предварительно известны места расположения электропроводки. Если на пути инструмента встречается провод под напряжением, то итог такой встречи может привести к летальному исходу для мастера.

Проводить работы штробления как обычным штроборезом, так и болгаркой необходимо с учетом следующих советов и рекомендаций:

1. Проводить процедуры можно в вертикальном или горизонтальном направлениях
2. Штробить под наклоном можно в крайне редких случаях, когда следует выполнить обход декоративного элемента или коммуникаций
3. Горизонтальное штробление необходимо выполнять исключительно на расстоянии до 15 см от плиты перекрытия
4. Вертикальные канавки должны располагаться на минимальном расстоянии от дверей и окон 10 см
5. При проведении работ немаловажно учитывать и глубину канавки. Выбирать глубину необходимо в зависимости от типа коммуникаций, которые планируется закладывать в канавку, а также по толщине самой стенки. Если эта стена несущая, и является наружной, то глубина канавки не должна быть более 3 см
6. Ширина канавки также выбирается в зависимости от технологической задачи, но не рекомендуется превышать допустимый предел в 2,5-3 см

После укладки коммуникаций следует заделать канавку при помощи цементного раствора. Место расположения канавки следует сровнять со штукатуркой стены. Работы по штроблению рекомендуется проводить на этапе строительства и ремонта до того, как будет выполнено оштукатуривание стен.

Штроборез по бетону из болгарки изготовить совсем не трудно, и если поставить себе такую цель, то достичь ее сможет каждый.

Видео:Отрезной станок из болгарки #Makita #9069 своими руками #самоделкаСкачать

Делая вывод о проделанной работе, нужно отметить, что при штроблении нужно делать перерывы, чтобы дать электроинструменту остыть.

Если чехол не имеет соединителя для подключения пылесоса, то работы нужно проводить в респираторе. Очки необходимо надевать в любом случае, так как в глаз могут попасть различные мелкие частицы.

В зависимости от типа материала, который штробится, необходимо подбирать соответствующую скорость перемещения инструмента. Если на пути попадается арматура в бетонной стенке, то рекомендуется произвести ее распиливание абразивным кругом. Использовать штроборез по дереву необходимо с особой осторожностью, не забывая об обратном ударе.

[Всего : 0    Средний: 0/5]

Источник: https://moiinstrumentu.ru/nasadka-na-bolgarku-shtroborez-samostojatelnoe-izgotovlenie.html

Видео

НЕРЕАЛЬНЫЙ СТАНОК ИЗ 230 УШМ! Мощный отрезной станок с протяжкой своими руками!Скачать

СТОЙКА ДЛЯ БОЛГАРКИ. Чудо Станок из обычной болгарки. Metal cutting machine.Скачать

Стойка для болгарки своими руками. Крутая идея для болгарки из шатуна. Making Angle Grinder Stand.Скачать

Идеальная стойка для болгарки 125мм с протяжкой 300мм.Скачать

Стойка для болгарки с протяжкой. Stand for angle grinder with broach.Скачать

Стойка для болгаркиСкачать

Отрезной станок из болгарки своими руками Как сделать ручную циркулярку из болгарки крутая самоделкаСкачать

Как сделать самый простой отрезной станок из болгарки и дверной петлиСкачать

Стойка для болгарки 230 своими рукамиСкачать

A table for a grinder and some types of clipsСкачать

Стойка для болгарки | Making Angle Grinder StandСкачать

Мало кто знает об этой ФУНКЦИИ БОЛГАРКИ!!!Скачать

Взял дверную петлю и сделал САМЫЙ ПРОСТОЙ отрезной станокСкачать

Стойка для болгарки своими руками!!!СТОЙКА ДЛЯ УШМ!!!Отрезной станок!!!stand for cutting machine!!!Скачать
