Ленточная Шлифмашина Своими Руками

Как сделать ленточную шлифовальную машину своими руками?

Для чистовой обработки дерева, металла или камня можно соорудить ленточную шлифовальную машину своими руками. Необходимость в такой обработке возникает достаточно часто.

Она нужна не только для получения ровных и гладких поверхностей.

С ее помощью можно удалить различного рода неровности, выпуклости и впадины, ободрать заусенцы, снять местные дефекты, удалить грат, образовавшийся при сварке, осуществить внутреннюю шлифовку и т.д.

Схема шелушильно-шлифовальной машины.

Ручное выполнение такой обработки является весьма трудоемким и малопроизводительным, а стоимость шлифовальных станков промышленного изготовления довольно высока. Поэтому и приходится придумывать и сооружать самодельные конструкции, тем более что особой сложностью они не отличаются.

Общие сведения о конструкции ленточных шлифмашин

Схема угловой шлифовальной машины.

Ленточные шлифовальные машины при всем кажущемся разнообразии их конструкций имеют общие отличительные признаки. В качестве рабочего инструмента в этих конструкциях используется абразивная лента. Чаще всего ее соединяют в кольцо и размещают между двумя вращающимися барабанами.

Обычно таких барабанов два: первый является ведущим, а второй — ведомым. Ведущий барабан приводится во вращение электрическим двигателем посредством механической трансмиссии. Обычно это ременная передача. Желательно, чтобы имелось устройство, позволяющее изменять скорость вращения ведущего барабана, обеспечивая тем самым разнообразные режимы обработки.

Расположение шлифовальной ленты зависит от предназначения машинки для шлифовки и может быть любым: вертикальным, горизонтальным или наклонным. Монтируется лента обычно на станине, там же могут располагаться и обрабатываемые изделия. В самодельных конструкциях заготовки обычно удерживают вручную, хотя могут быть и другие варианты.

Длина рабочей части шлифовальной ленты зависит от размеров обрабатываемых заготовок. Процесс шлифовки сопровождается выделением большого количества пыли, поэтому желательно наличие вытяжного устройства. Для регулировки степени натяжения ленты часто применяется натяжной ролик.

В зависимости от того, для чего преимущественно будет использоваться шлифовальная машинка, она может иметь некоторые конструктивные особенности. Это касается диаметра барабанов, длины и скорости движения ленты, ее зернистости, конструкции рабочего стола и т.д. Основными разновидностями типов шлифовки являются:

шлифовка криволинейных поверхностей;
выравнивание плоских поверхностей;
выравнивание боковых кромок или торцов, а также поверхностей брусков, щитов и им подобных деталей;
шлифовка промежуточных слоев лакокрасочных покрытий.

Ленточная шлифовальная машина своими руками

Как сделать ленточную шлифовальную машинку своими руками. ссылка на мотор.

Ленточная Шлифмашина из Болгарки

В этом видео я делаю самодельную ленточную шлифмашину из болгарки.

Самодельная ленточная шлифовальная машина

Схема эксцентриковой шлифовальной машины.

Конструктивным прототипом самодельной шлифовальной машины послужила обычная промышленная конструкция, в которой лента движется абразивной частью наружу над плоской поверхностью рабочего стола. Получившуюся в результате шлифмашинку отличают от промышленного образца увеличенные размеры и стационарная установка.

Поскольку редуктор или ременная передача усложняют конструкцию, используется электродвигатель, ротор которого делает 1500 об./мин. Мощность электродвигателя должна быть порядка 2-3 кВт.

При радиусе ведущего вала 10 см линейная скорость движения ленты составит около 15 м/с. Как уже говорилось, редуктор в этом случае не нужен.

Регулировка скорости вращения в такой простой конструкции не предусмотрена.

https://www.youtube.com/watch?v=iV5MuYhsxwg

Ведущий вал жестко посажен на вал электродвигателя, а второй вал осуществляет натяжение ленты. Натяжной вал для уменьшения трения вращается на подшипниках, сидящих на неподвижной оси. Эту ось можно смещать относительно рабочего стола в ту или другую сторону, уменьшая или увеличивая степень натяжения шлифовальной ленты.

Рабочий стол может быть изготовлен из подручных материалов: листового металла или деревянного бруса. Размеры его определяются расстоянием между осями валов и длиной абразивной ленты. Вблизи валов поверхность стола должна иметь скосы для обеспечения плавного соприкосновения ленты (особенно ее стыка) с его плоскостью.

Оба барабана нетрудно сделать самому. Материалом для их изготовления может служить ДСП. Из исходной плиты нарезаются квадраты со стороной 20 см. Их количество должно быть таким, чтобы суммарная толщина набора была порядка 24-25 см. Из них изготавливаются на токарном станке диски диаметром 20 см. Есть два варианта их обработки:

Можно протачивать каждую заготовку на станке по отдельности.
Более предпочтительный вариант — насадить заготовки на ось, зажать и обточить их все вместе.

Проточку следует осуществлять таким образом, чтобы края барабанов были на несколько миллиметров меньше, чем их середина. Это нужно для того, чтобы абразивная лента автоматически устанавливалась по центрам барабанов.

Абразивные ленты для шлифовальных машин

Схема круговой шлифовальной машины.

Шлифовальные ленты на бумажной, а лучше на тканевой основе являются режущими инструментами. Практика показывает, что редкое (менее 70%) заполнение ленты абразивными зернами предпочтительнее, поскольку в этих случаях она меньше забивается пылью, возникающей при шлифовании.

Видео:Ленточная шлифовальная машина своими руками.Скачать

Размер абразивных зерен, определяемый номером сита, через которое зерна просеиваются, основная характеристика ленты. Чем меньше этот номер, тем более грубой является лента. Ее можно условно разделить на три группы:

Крупнозернистая, с номерами от 12 до 80.
Среднезернистая — 80-160.
Мелкозернистая — 160-4000.

В продажу шлифовальная шкурка поступает в виде листов или рулонов. Для использования в шлифовальных машинках подходит шкурка в рулонах, которую разделяют потом на ленты необходимой длины и ширины. Длина зависит еще и от того, каким образом соединяются концы ленты, в стык, под углом или внахлестку.

При первом способе соединения концы обрезают под углом 45° и приклеивают под стыком полотняную накладку. При втором способе соединения на одном конце на протяжении 8-10 см горячей водой удаляют абразивное нанесение, смазывают обнажившуюся основу клеем и накладывают на нее обратную сторону второго конца ленты. Место соединения крепко сжимают и просушивают.

Кроме своего непосредственного назначения, шлифовальная машинка может быть использована и для других операций. С ее помощью, например, можно быстро и качественно осуществлять заточку режущего инструмента. Можно найти ей и другие способы применения.

Вне всякого сомнения, предлагаемая конструкция может стать надежным помощником домашнему мастеру в его повседневной работе.

Источник: https://vdiweb.ru/lentochnaja-shlifmashina-svoimi-rukami/

Ленточно-шлифовальный станок: изучаем и делаем своими руками

Ленточный шлифовальный станок используют в тех случаях, когда необходимо выполнить чистовую обработку деталей, то есть в качестве оборудования для осуществления финишных технологических операций.

Чаще всего такие станки применяются в мебельной промышленности, с их помощью выполняют обработку деталей, изготовленных из древесины различных пород.

Но использовать ленточно-шлифовальный станок можно и для обработки металлических деталей, для чего применяется лента с соответствующим абразивным материалом.

Ленточно-шлифовальный станок

Области применения станка

Основными задачами, которые выполняет ленточный станок шлифовальной группы, являются: финишное выравнивание обрабатываемой поверхности, доведение уровня шероховатости поверхности до требуемого, доведение обрабатываемых поверхностей до уровня гладкости перед их покрытием лаком и другими отделочными материалами. Также ленточный станок применяется для устранения незначительных дефектов обрабатываемой поверхности: углублений, возвышений и заусенцев, обработки финишного покрытия: удаления наплывов грунтовки и лака, грата, шлифовки внутренних поверхностей, обработки закруглений на поверхности детали.

https://www.youtube.com/watch?v=KNo6GXiM54s

Вариант заводского производства, чертежи которого вполне можно использовать для создания аналогичного самодельного устройства.

Ленточный станок может быть использован для обработки деталей, изготовленных из различных материалов: древесины, простой и легированной стали, цветных металлов.

Что удобно, обрабатывать при помощи ленточного станка можно детали, которые имеют различную форму: четырехугольную, круглую и плоскую.

При помощи такого оборудования можно обрабатывать круглые и трубные детали, отличающиеся большим диаметром своего поперечного сечения.

Конструктивные особенности станка

Рабочим инструментом любого ленточного плоскошлифовального станка является лента, на поверхность которой нанесен абразивный порошок. Она выполнена в виде кольца и размещена между двумя вращающимися барабанами, один из которых является ведущим, а второй ведомым.

Рекомендации по направлению вращения ленты станка

Вращение на ведущий вал ленточного станка передается от электродвигателя, который соединен с ним при помощи ременной передачи.

Скорость движения ленточного механизма можно регулировать, тем самым изменяя режимы обработки деталей.

Лента плоскошлифовального станка может располагаться горизонтально или вертикально, а также под определенным углом, что допускают некоторые модели оборудования данной категории.

Выбирая модель ленточного шлифовального станка для обработки той или иной детали, важно учитывать длину поверхности, которую необходимо подвергнуть шлифовке. Намного удобнее обрабатывать на таких станках детали, длина поверхности которых меньше, чем длина абразивной ленты и рабочего стола. При соблюдении таких условий и качество обработки будет намного выше.

Самодельную версию станка не так уж и сложно реализовать в условиях домашней мастерской

Ленточный шлифовальный станок может иметь различное конструктивное исполнение: с подвижным и неподвижным рабочим столом, со свободной лентой.

К отдельной категории относится широколенточное оборудование, особенность которого заключается в том, что их рабочий стол, являющийся одновременно и элементом подачи, изготовлен в форме гусеницы.

В тех моделях оборудования, в конструкции которых предусмотрен рабочий стол, абразивная лента расположена в горизонтальной плоскости, а в оборудовании со свободной лентой, в котором рабочего стола не предусмотрено, она может иметь различное пространственное положение.

Обязательным конструктивным элементом любого ленточного шлифовального станка, в том числе и настольного, является вытяжное устройство, которое необходимо для удаления пыли, в большом количестве образующейся в процессе обработки. Как профессиональный, так и любой самодельный шлифовальный станок, использующийся в домашней мастерской или гараже, приводится в действие от электрического двигателя.

Принцип работы

К основным параметрам работы ленточного шлифовального станка относятся скорость подачи и усилие, с которым лента прижимается к обрабатываемой детали.

Такие параметры, как степень зернистости абразивной ленты, следует выбирать в зависимости от того, из какого материала изготовлена обрабатываемая деталь, а также от степени шероховатости, которой должна обладать поверхность обработанного изделия.

Характеристики обрабатываемого материала, в частности, его твердость, в первую очередь влияют на то, с какой зернистостью следует выбирать абразивную ленту. Режимами обработки, которые напрямую связаны между собой, являются скорость подачи и усилие прижима ленты.

Так, если проводить шлифование на большой скорости, но с незначительным усилием прижима абразивной ленты, то некоторые участки поверхности детали могут оказаться необработанными.

Если же, наоборот, увеличить усилие прижима и снизить скорость подачи, то можно столкнуться с тем, что на отдельных участках обрабатываемой поверхности могут появиться прожоги и почернение материала.

Еще одна вариация станка — вид со стороны рабочей поверхности ленты

https://www.youtube.com/watch?v=8_burXc5RLs

На результаты шлифовки оказывает влияние и то, насколько качественно склеена абразивная лента.

Видео:Как сделать шлифовальный станок из болгарки своими руками.Скачать

Чтобы получить высокое качество обработки и не столкнуться со сбоями в работе ленточного станка, не следует использовать абразивные ленты, которые склеены неправильно или имеют надорванные края.

При надевании ленты на валы оборудования следует располагать ее так, чтобы конец шва, лежащий внахлест, не задирался об поверхность обрабатываемой детали, а проскальзывал по ней. Подробнее о склеивании ленты в видео ниже.

Любой, в том числе ручной шлифовальный станок должен предусматривать возможность регулировки натяжения ленты, что обеспечивается за счет перемещения подвижного вала, который не является приводным. Натяжение ленты — очень важный параметр, при выборе которого следует руководствоваться правилом «золотой середины».

Если ленту шлифовального станка натянуть слишком сильно, то это может привести к ее разрыву в процессе работы, а слишком слабое ее натяжение является причиной проскальзывания и, как следствие, ее чрезмерного нагрева.

Основной характеристикой для определения степени натяжения ленты является стрела ее прогиба, которую замеряют при легком нажатии на ее поверхность в натянутом состоянии.

Ручной ленточный станок шлифовальной группы может обслуживаться одним оператором, который перемещает рабочий стол с обрабатываемой деталью и проворачивает его так, чтобы подвести под абразивную ленту все участки ее поверхности.

Как сделать ленточно-шлифовальный станок

Многие домашние мастера и профессионалы задаются вопросом, как изготовить шлифовальный станок своими руками. Причина возникновения такого вопроса достаточно проста: высокая стоимость серийного шлифовального оборудования, окупить которое при нерегулярном использовании не всем под силу.

Для того чтобы сделать такое оборудование, понадобится несколько основных составляющих: электродвигатель, катки и надежная станина. Естественно, не будут лишними чертежи такого устройства или его фото. Также в конце статьи можно посмотреть ролики по сборке ленточного станка своими силами.

Двигатель для ленточного шлифовального оборудования найти несложно, его можно снять с отслужившей свой срок стиральной машинки. Станину придется сделать самостоятельно, для этого можно использовать лист металла с размерами 500х180х20 мм.

Одну сторону станины следует обрезать очень ровно, так как к ней необходимо будет крепить площадку, на которой будет смонтирован электродвигатель. Площадку для электродвигателя также следует сделать из листа металла с размерами 180х160х10 мм.

Такую площадку нужно закрепить к станине очень надежно при помощи нескольких болтов.

Еще один вариант исполнения станины

Эффективность ленточного шлифовального станка напрямую зависит от характеристики электродвигателя, который на нем установлен.

Если вы собрались сделать шлифовальный станок своими руками, то вам вполне подойдет электродвигатель с мощностью 2,5–3 кВт, развивающий порядка 1500 оборотов в минуту.

Для того чтобы при использовании такого двигателя шлифовальная лента перемещалась со скоростью 20 м/с, барабаны должны иметь диаметр порядка 200 мм. Что удобно, если подобрать двигатель с такими характеристиками, то вам не потребуется делать редуктор для своего шлифовального станка.

Ведущий вал соединяется с валом электродвигателя напрямую, а второй — ведомый — должен свободно вращаться на оси, которую устанавливают в подшипниковые узлы. Чтобы абразивная лента более плавно касалась поверхности обрабатываемой детали, участок станины, на котором устанавливается ведомый вал, следует выполнить с небольшим скосом.

Сделать валы для ленточного шлифовального станка с минимальными финансовыми затратами можно из плиты ДСП.

Просто нарезаете из такой плиты квадратные заготовки размером 200х200 мм, сверлите в них центральные отверстия и пакетом с суммарной толщиной 240 мм насаживаете их на ось.

После этого вам останется только проточить полученный пакет и сделать из него круглый вал с диаметром порядка 200 мм.

https://www.youtube.com/watch?v=owdt4s6eUlY

Чертежи и подробный разбор некоторых деталей станка, выполненного из дерева.

Ленточно-шлифовальный станок из дерева (нажмите, чтобы увеличить)

Механизм регулировки наклона стола Блок пластины Натяжитель ленты Станок в сборе

Чтобы лента располагалась строго посередине вала, диаметр его центральной части должен быть на 2–3 мм больше, чем по краям. А чтобы исключить проскальзывание ленты на барабане, необходимо намотать на него слой тонкой резины, для чего можно использовать старую шину от велосипедного колеса, предварительно разрезав ее вдоль всей ее длины.

Шлифовальная лента для такого станка, оптимальная ширина которой должна соответствовать 200 мм, делается из обычного наждачного полотна. Стандартное полотно разрезается на полосы требуемой ширины, а из них уже клеится абразивная лента.

Следует иметь в виду, что материал клеится встык, для этого с обратной стороны подкладывается плотная материя, которая и укрепит полученный шов.

На свойства такого шва большое влияние оказывает клей, он должен быть очень качественным, тогда материал не порвется по шву после недолгого использования.

Еще несколько вариантов изготовления ленточно-шлифовальных станков можно увидеть на видео ниже.

На самодельном ленточном шлифовальном станке можно не только обрабатывать изделия из древесины, но и использовать его для заточки различного инструмента: стамесок, секаторов, ножей, топоров и др. Кроме этого, на таких станках можно обрабатывать детали, которые имеют криволинейную поверхность.

Источник: http://met-all.org/oborudovanie/prochee/lentochno-shlifovalnyj-stanok-svoimi-rukami.html

Как сделать шлифовальный станок своими руками: самодельный ленточный станок по дереву или металлу

А еще шлифовальный станок называют гриндером, которая переводится с английского grinder как дробилка.

Дробилки бывают для камней, дробилки для мяса – у нас мясорубки, бывают садовые дробилки, выпускающие щепу. Но если слово употребляется самостоятельно – просто гриндер, имеется в виду только одно: шлифовальный станок в сфере обработки металлов.

Сферы использования

Видео:Ленточная шлифовальная машина своими руками. Grinder Belt Stander Angre Grinder Гриндер из болгаркиСкачать

Гриндер хорош и полезен везде, в том числе в домашнем хозяйстве – от грамотной заточки ножа высокого качества или портновских ножниц до шлифовки сложной детали из металла или другого «трудного» материала. Иными словами, инструмент нужный, в хозяйстве пригодится.

Тем более, что смастерить его своими руками вполне реально. Для этого вовсе необязательно иметь специальное оборудование и солидный профессиональный опыт.

Повозиться, конечно, придется, но зато вы сделает именно то, что вам нужно и, что весьма немаловажно, сэкономите серьёзную сумму денег вплоть до нескольких тысяч американских долларов.

Делаем с диском или с лентой?

По широте продуктовой линейки с шлифовальными станками могут поспорить разве что токарные станки. Гриндеров на рынке предлагается огромное количество – всех мастей и размеров.

Самый известный и примитивный в виде знаменитого наждака – пары кругов из шлифовального камня с прикрученным мотором. Продаются эти станки с самыми разнообразными схемами и принципами действия.

Но если вы планируете сделать самодельный шлифовальный станок самостоятельно, лучше остановиться и выбрать между двумя вариантами: дисковым или ленточным.

Дисковый гриндер шлифовальный слой из абразива наносится на диск, который во время включения вращается.
Ленточный станок, в котором абразив нанесен на ленту, намотанную на ролики.

Какой из них лучше – рассуждать неправильно. Правильным будет критерий «какой нужнее». Выбор должен зависеть от того, что именно вы собираетесь шлифовать. Если это относительно простые детали из, скажем, дерева, вам больше подойдут дисковые самодельные шлифовальные станки по дереву.

Если же у вас впереди серьёзные шлифовальные работы по точной финишной доводке со сложными деталями, выбирайте ленту.

https://www.youtube.com/watch?v=Qh5f3D9kXKo

Нужно брать во внимание разницу между иском и лентой не только по их функциональных особенностях. Еще один важный фактор – мощность привода. Шлифуете деревянные зеготовки небольшого размера – вам хватит мощности в пределах 160 – 170 Вт.

Такую спокойно выдаст элементарный мотор от стиральной машины или даже от старой дрели.

Для шлифовки массивных и габаритных деталей мощность будет нужна повыше: до 1200 Вт. Сразу заметим, что покупка конденсаторов к станку обойдется вам ненамного дешевле самого мотора.

Выбираем ленту

Станок с лентой универсальнее с точки зрения функциональности: он делает все, что дисковые модели, плюс еще много чего. Сразу заметим, что вариантов самодеятельных моделей ленточных шлифовальных станков великое множество.

Главное – знать и придерживаться трех правил:

Абразивная сторона ленты должны быть настроена очень четко, чтобы ее касалась только заготовка, которая шлифуется.
Лента должны быть равномерное натянута в любой момент времени и вне зависимости от вида работ.
Скорость движения станка должна быть разной и должна зависеть только от одного: вида детали и характера шлифовки.

Конструирование самодельного ленточного шлифовального станка

Устройство шлифовального станка.

Главные части станка следующие:

Мотор или двигатель с приводом, работающий на электричестве. Привод лучше устанавливать рядом с ведущим роликом главного диаметра.
Основание или станина. Часто фиксируется прямо на полу, иногда эта штука ездит на колесиках – это как вам удобнее и нужнее.
Два натяжных катка – ведущий и ведомый. Делать из металла или очень прочной древесины с тонким слоем прокладочной резины для предупреждения проскакивания ленты на роли или барабан.
Пружина и рычаг для системы натяжки ленты. Пружина прижимная, а рычаг крепится к основанию и ведомому катку.
Основание для размещения мотора с приводом.
Для ленты с абразивом нужно использовать бумагу или ткань. Ее ширина может быть самой разной – в диапазоне от 5-ти до 30-ти см. Уровень зернистости – от 80-ти.
Металлические трубы толщиной от 2-х мм и больше.
Металлические уголки в соответствии с размерами станка.
Специальная магнитная подставка для металлических деталей.
Направляющие типа рельсовых.

Схема устройства шлифовального станка.

Этапы работы:

Делаем каркас основания или станины.– режем уголки по размерам станины;– свариваем каркас и уголки;
– фиксируем внизу рамы плиту из ДСП для снижения вибрации при работе.
Мастерим рабочую поверхность.– вырезаем по размеру стальной лист и привариваем его прямо к основанию;– привариваем рельсовые направляющие к верхней части каркаса;– делаем каретку из уголков с колесиками для передвижения по направляющим станины;– с обеих сторон рабочей поверхности монтируем и фиксируем опоры из подшипников;
– фиксируем винт с ручкой на каретке;
Фиксируем электрический двигатель систему подъема рабочей зоны.
Закрепляем опоры передач.
Устанавливаем ленту с абразивным покрытием.– отрезаем ленту с запасом в несколько сантиметров под углом в 45°;– склеиваем ее внахлест с промазкой клеем стороны со смытым водой абразивом;
– сушим место склеивания феном;
Готовимся к тестовому пуску станка.– обрабатываем все детали станка машинным маслом;– подводим электрическое питание;
– делаем пробным запуск.

Техника безопасности при работе на шлифовальном гриндере

Как и любая другая работа на любых других станках, шлифовка на самодельном ленточно шлифовальном станке подпадает под довольно жесткие правила безопасности, которых нужно строго придерживаться.

Эти правила следующие:

Категорически запрещено трогать руками все, что движется во время работы станка и рабочей поверхности.
Пользоваться защитными очками во время работы для защиты от раскалённых абразивных частиц.
Тщательно проверять, крепки ли соединения и крепления всех движущихся частей гриндера.
Следить за состоянием оплетки электрических проводов.
Защитных кожух обязателен, даже несмотря на то, что он немного сужает угол обзора.

Источник: https://tutsvarka.ru/oborudovanie/shlifovalnyj-stanok-svoimi-rukami

Как сделать ленточную шлифмашину своими руками?

При работе с деревом финальным этапом обработки материала будет шлифовка. В этом вам поможет шлифовальная машинка. На рынке представлено множество различных моделей, но, если ваш бюджет трещит по швам, такую машинку можно изготовить самостоятельно.

Как сделать шлифовальную машинку

Сделать простую машинку можно из жесткого диска вашего ПК. Для этого вам понадобится сам жесткий диск, абразив, блок питания ПК. Предназначаться она будет для работы с мелкими деталями.

При разборке диска следует наклеить абразив на вращающуюся плоскость.

После этого конструкцию нужно подключить к БП (блоку питания), а затем закрепить всю конструкцию на рабочей плоскости стола, снабдив регулятором оборотов, выключателем.

Шлифовальная машинка по дереву своими руками

Видео:Ленточная шлифмашинка. Нестандартный способ крепления и использования.Скачать

Шлифовальные машинки представлены следующими видами:

эксцентриковые или орбитальные;
вибрационные;
угловые;
ленточные.

При изготовлении машинки вам будут необходимы:

электрический мотор;
источник питания.

Силовой агрегат нужно взять из бытовых приборов, например, от вентилятора, блок питания – компьютерный, аккумулятор – бытовой. В качестве основания для вышеназванных элементов подойдет доска из дерева, на которую шурупами следует закрепить аккумулятор с электромотором. Кнопку «пуск» нужно прикрепить к основанию саморезами. Жилы проводов фиксируются с помощью скоб промышленного степлера.

https://www.youtube.com/watch?v=oiASFfsijEk

Рабочей деталью инструмента служит шлифовальный круг, который можно приобрести самостоятельно. Приводиться в движение абразивный диск будет с помощью электромотора с применением двух втулок.

Можно усилить конструкцию устройства, если в качестве двигателя взять мотор от стиральной машинки. Помимо полировальных дисков, в этом случае на инструмент можно устанавливать точильные и абразивные.

Самодельная ленточная шлифмашина

В качестве рабочего элемента в этом виде устройств выступает шлифовальная лента из абразива. Сделанная своими руками машинка будет стационарной, а иметь большие габариты, по сравнению с промышленным образцом. Для изготовления образца лучше всего использовать силовой агрегат мощностью 2–3 кВт и частотой вращения ротора 1500 об/мин.

Радиус ведущего барабана напрямую влияет на скорость перемещения ленты. Чем он больше, тем скорость движения ленты выше. Самодельная конструкция не позволит регулировать скорость ленты, однако можно влиять на силу натяжения путем смещения неподвижной оси натяжного вала, закрепленного на валу двигателя, относительно рабочего стола.

Верстак для шлифовальной машинки должен быть изготовлен из дерева или металла. Лента для шлифовальной машинки может быть сделана из абразивной бумаги, продающейся в строительном магазине.

Рабочий элемент, каким является наждачная лента, приводится в движение с помощью трансмиссии и барабанов силовым агрегатом. Валы делятся на ведущий и ведомый.

Барабаны можно изготовить, используя листы ДСП, обработав их на токарном станке так, чтобы в результате обработки получились диски около 20 см в диаметре. При обработке следует учесть одну вещь: края валов обязаны иметь больший диаметр, по сравнению с центральной частью, для автоматического удерживания ленты.

Габариты стеллажа будут зависеть от ширины ленты и расстояния между валами. В месте расположения валов в полотне необходимо проделать прорези для плавного прохождения ленты.

Как сделать мини шлифовальную машинку своими руками

Для начала вам необходимо найти пенопласт, чтобы подготовить основу для устройства. После этого вам нужно вырезать отверстие для установки в него выключателя. Затем понадобится изолента и источник питания, например, известная батарейка Крона.

Приматываем к пенопластовому основанию изолентой батарею питания (Крону). Берем пробку из-под шампанского и стержень ручки. Обрезаем стержень до нужной длины, после этого надеваем стержень ручки на пробку тупым концом и вставляем острие стержня в отверстие для вала моторчика.

После этого вам необходимо ножницами вырезать под размеры пробки полоску абразивной ленты. После того как вы вырезали ленту, ее следует наклеить на пробку по окружности. Эта конструкция из пробки и будет являться рабочей деталью машинки.

Внимательно осматриваем все провода и соединяем их скрутками, изолируем соединения изолентой. Пробуем запустить получившееся устройство. Теперь у вас появилась своя мини машинка. Такой аппарат пригодится для выполнения несложных мелких работ, для которых обычная шлифовальная машинка будет слишком велика и неудобна.

Если вы наблюдательный и терпеливый, а также усидчивый человек, сделать своими руками шлифовальную машинку совсем нетрудно. Для этого вам нужны только ловкие руки и немного терпения.

Источник: http://pro-instrument.com/ruchnoj/masterim-svoimi-rukami-shlifovalnuyu-mashinku.html

Как сделать шлифовальную машинку

Когда работа с деревянной поверхностью подходит к завершению, наступает этап финишной шлифовки.

Чтобы выполнить шлифовку без заусенцев, царапин, красиво закруглить острые углы любой детали, необходимо воспользоваться шлифовальной машинкой по дереву.

Этот инструмент поможет выполнить шлифовку профессионально даже новичку, который впервые взял аппарат в руки. При наличии желания можно сделать шлифовальную машинку самостоятельно, используя лишь подручные средства.

Промышленностью выпускаются несколько видов машинок, отличающихся как конструктивно, так и по назначению. Вот основные из них:

Эксцентриковая или орбитальная, в этом случае подошва инструмента одновременно вращается вокруг своей оси и по некоторой орбите. Получается так, что каждый раз она проходит немного в другом месте, поэтому царапины и заусенцы затираются с каждым проходом все сильнее и сильнее.

Вибрационная модель. Здесь рабочая подошва осуществляет возвратно-поступательные движения с частотой порядка 20000 движений в минуту. Именно за счет этих движений и происходит шлифовка.
Угловая шлифовальная машина, которую в народе принято называть «болгаркой». С помощью этого инструмента проводят грубую обработку деталей, крупных бревен и т.п. Для обработки применяются абразивные круги необходимой зернистости.
Ленточная шлифовальная машинка, которая обычно используется для работ на больших поверхностях. Конструктивно она представляет собой валики, приводимые в движение электродвигателем, на которые надета наждачная лента.

Изготовление ленточной шлифмашинки своими руками + ()

Сделать ленточную шлифмашинку самостоятельно совсем не сложно, необходимо выполнить следующие этапы:

подобрать подходящие материалы и детали;
сделать надежную основу для закрепления инструмента;
установить подходящую столешницу;
закрепить вертикальные стойки с натяжителем и барабаном;
смонтировать мотор и барабаны;
закрепить наждачную ленту.

Чтобы обрабатывать довольно крупные детали и элементы необходимо изготовить крупную копию серийной шлифмашинки. Например, если взять электродвигатель мощностью 2 Квт или более мощный с частотой вращения ротора 1500 оборотов в минуту, то редуктор можно не ставить. Мощности такого двигателя вполне достаточно, чтобы вращать барабан порядка 20 см в диаметре и обрабатывать детали около 2 м.

https://www.youtube.com/watch?v=-jlkMv-li4k

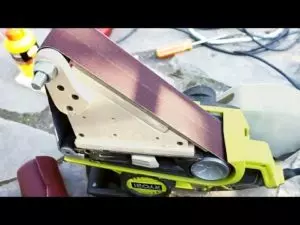

Видео:Как сделать МИНИ ГРИНДЕР из ленточной шлиф машинки. 1 часть.Скачать

Также можно использовать электрический двигатель от старой стиральной машинки. Станину в этом случае делают из толстого листа железа, подготовив место для установки мотора и тщательно закрепив его болтами для устранения вибрации.

Конструкция такой машинки представляет собой 2 барабана, причем один из них зафиксирован, а второй может натягиваться и вращается на подшипниках вокруг оси. Основу для станка желательно выполнить из металла или нескольких листов толстой фанеры. Барабаны делают на токарном станке из ДСП. Лента нарезается из полотен наждачной бумаги шириной порядка 20 см и закрепляется на станине.

Чем больше будут размеры стола, тем большие по размеру детали можно будет укладывать и обрабатывать в дальнейшем. Чертежи готовых изделий можно найти в сети.

https://youtu.be/vDs1gBM_MW4

Делаем шлифмашинку из болгарки

Многие могут сказать, что «болгарка» это же и есть угловая шлифовальная машинка, однако тут скрываются некоторые тонкости. Следует иметь ввиду, что УШМ имеет очень высокие обороты и зачастую довольно приличный вес.

Чтобы отполировать поверхность болгаркой необходимо иметь немалый опыт в этом деле и пользоваться специальными полировочными дисками и кругами. Шлифовальная машинка имеет намного меньшие обороты двигателя и вес.

Для работы заводской шлифовальной машинкой не требуется определенного опыта и сноровки.

Самостоятельно сделать из болгарки хорошую шлифовальную машинку, не уступающую по своим параметрам заводской машинке, можно только путем доработки ее электрической схемы, путем монтажа регулятора на более низкие обороты и путем применения специальных шлифовальных насадок.

Делаем шлифмашинку из дрели

Чтобы превратить обычную, бытовую электрическую дрель в шлифовальную машинку нужно оснастить ее специальной насадкой – рабочим барабаном или специальной опорной тарелкой, в зависимости от поставленной задачи.

Опорная или шлифовальная тарелка представляет собой пластиковую или резиновую основу с наклеенной наждачной бумагой и хвостовиком для зажима в патрон дрели. Тарелки с гибким валом подходят для работы с незакрепленной дрелью, а с жестким лучше применять только для хорошо закрепленной дрели.

Шлифовальные барабаны для бытовой дрели конструктивно представляют собой обычный цилиндр, хвостовик и наклеенную на цилиндр наждачную бумагу. При использовании барабанов рабочая поверхность шлифмашинки располагается параллельно оси вращения.

Делаем орбитальную шлифмашинку

В настоящее время сделать орбитальную машинку своими руками можно только из поломанной орбитальной машинки.

Связано это со сложным устройством вращения рабочего диска, повторить которое самостоятельно довольно проблематично.

Также следует иметь ввиду, что изготовленная специализированной фирмой машинка будет стоить не слишком много, а сделать ее своими руками будет очень сложно и займет много времени.

Делаем шлифмашинку из компьютерного винчестера + ()

Любой, отслуживший свое жесткий диск можно переделать в миниатюрную шлифовальную машинку. Для этого необходимо выполнить следующие шаги:

полностью разобрать винчестер и убрать из корпуса все, что расположено слева от магнитных дисков;
вырезать рабочий круг из наждачной бумаги, сделать по центру круга отверстие для шпинделя;
наклеить на вращающийся диск винчестера несколько полосок двустороннего скотча и закрепить на нем наждачную бумагу;
сделать защитный экран, защищающий глаза от возможного вылета изготовленного наждачного диска;
подключить готовую конструкцию к блоку питания от компьютера и пользоваться.

Конечно такая конструкция не обладает высокой мощностью, но заточить небольшой нож или ножницы вполне возможно.

Источник: http://instrument-blog.ru/elektroinstrumenty/kak-sdelat-shlifmashinku.html

Шлифмашинка из дрели своими руками

Когда работа с деревянной поверхностью подходит к завершению, наступает этап финишной шлифовки.

Эксцентриковая или орбитальная, в этом случае подошва инструмента одновременно вращается вокруг своей оси и по некоторой орбите. Получается так, что каждый раз она проходит немного в другом месте, поэтому царапины и заусенцы затираются с каждым проходом все сильнее и сильнее.

Вибрационная модель. Здесь рабочая подошва осуществляет возвратно-поступательные движения с частотой порядка 20000 движений в минуту. Именно за счет этих движений и происходит шлифовка.
Угловая шлифовальная машина, которую в народе принято называть «болгаркой». С помощью этого инструмента проводят грубую обработку деталей, крупных бревен и т.п. Для обработки применяются абразивные круги необходимой зернистости.
Ленточная шлифовальная машинка, которая обычно используется для работ на больших поверхностях. Конструктивно она представляет собой валики, приводимые в движение электродвигателем, на которые надета наждачная лента.

Шлифовальная машинка своими руками ⋆ Прорабофф.рф

Шлифовальная машинка своими руками делается из на самом деле очень нужного «хлама», который есть в каждой мастерской или кладовке. Инструмент используется для финальной обработки деталей, шлифовки, закругления углов.

https://www.youtube.com/watch?v=hSRCHabJPi8

Есть несколько видов такого устройства. Самой распространенной является шлифмашинка с вибрационным принципом работы. Один из ее главных элементов — подошва плоской формы, закрепленная на основе.

Она передает движения от мотора к абразивной поверхности. Чем сильнее нажимать на прибор, тем мощнее будут вибрационные движения.

У такой машинки скорость работы невысокая, она шумная, руки с ней быстро устают, но в то же время подобный инструмент дешевый и компактный.

Подвидом такого устройства является прибор с дельтовидной подошвой, которая вынесена вперед.

Шлифовальные машинки виды и предназначение

Видео:Гриндер своими рукамиСкачать

Ленточные приборы. Такая машина работает по иному принципу. Лента абразивного материала (наждачная бумага), склеенная в кольцо, вращается на шпинделях. При работе с ней не нужно применять большие усилия, так как вращение ленты достаточно быстрое.

В таких машинах есть функции регулирования скорости, система плавного пуска. Для более точных работ ленточные машинки имеют опорную раму. При работе такого инструмента возникает много пыли, поэтому часто у них есть пылесборник или возможность подключения к пылесосу.

Источник: http://ooo-asteko.ru/shlifmashinka-iz-dreli-svoimi-rukami/
