Не Работает Зарядка Шуруповерта

Конструкция зарядного устройства от шуруповёрта

Схема, устройство, ремонт

Без колебаний, электроинструмент существенно упрощает наш труд, а не считая того уменьшает время рутинных операций. В ходу на данный момент не различные шуруповёрты с автономным питанием.

Разглядим устройство, принципную схему не ремонт зарядного устройства для аккумов от шуруповёрта компании «Интерскол».

Сначала взглянем на принципную схему. Подобна нефти срисована с реальной печатной платы зарядного устройства.

Интегральная схема зарядного устройства (CDQ-F06K1).

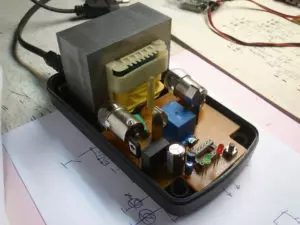

Силовая часть зарядного устройства состоит из силового трансформатора GS-1415. Мощность его около 25-26 Ватт. Считал по упрощённой формуле, о какой} {занимается уже гласил тут.

Пониженное переменное напряжение 18V со вторичной обмотки трансформатора поступает на диодный мост через плавкий предохранитель FU1. Диодный мост состоит из 4 диодов VD1-VD4 типа 1N5408. Кто из диодов 1N5408 выдерживает прямой ток 3 ампера. Электролитический конденсатор C1 сглаживает пульсации напряжения после диодного моста.

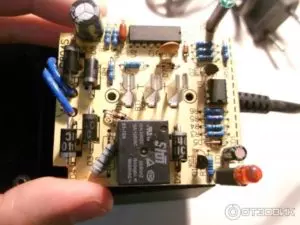

База схемы управления – микросхема HCF4060BE, которая является 14-разрядным счётчиком с элементами для задающего генератора. Как нефть управляет биполярным транзистором структуры p-n-p S9012. Транзистор нагружен на электрическое реле S3-12A. На микросхеме U1 реализован типичный таймер, включающий реле на данное время заряда – около 60 минут.

При включении зарядника в сеть не подключении аккума контакты реле JDQK1 разомкнуты.

Микросхема HCF4060BE запитывается от стабилитрона VD6 – 1N4742A (12V). Стабилитрон ограничивает напряжение с сетевого выпрямителя до уровня 12 вольт, потому что на его выходе около 24 вольт.

Если посмотреть на схему, то легко увидеть, что до нажатия кнопки «Запуск» микросхема U1 HCF4060BE обесточена – отключена от источника питания. При нажатии кнопки «Запуск» напряжение питания от выпрямителя поступает на стабилитрон 1N4742A через резистор R6.

Дальше пониженное не стабилизированное напряжение поступает на 16 вывод микросхемы U1. Микросхема начинает работать, и естественно раскрывается транзистор S9012, которым подобна нефти управляет.

Напряжение питания через открытый транзистор S9012 поступает на обмотку электрического реле JDQK1. Контакты реле замыкаются, на аккумулятор поступает напряжение питания. Начинается заряд аккума. Диодик VD8 (1N4007) шунтирует реле и защищает транзистор S9012 от скачка обратного напряжения, которое образуется при обесточивании обмотки реле.

Диод VD5 (1N5408) защищает аккумулятор от разряда, если вдруг будет отключено сетевое питание.

Что будет после того, когда контакты кнопки «Пуск» разомкнутся? По схеме видно, что при замкнутых контактах электромагнитного реле плюсовое напряжение через диод VD7 (1N4007) поступает на стабилитрон VD6 через гасящий резистор R6. В результате микросхема U1 остаётся подключенной к источнику питания даже после того, как контакты кнопки будут разомкнуты.

Сменный аккумулятор

Сменный аккумулятор GB1 представляет собой блок, в котором последовательно соединено 12 никель-кадмиевых (Ni-Cd) элементов, каждый по 1,2 вольта.

Ремонт Зарядного Устройства для Шуруповерта

Зарядка шуроповёрта bosch bc430 у которой сгорает предохранитель. Проблема оказалась очень простой, для ремонта

Шуруповерт зарядка. Ремонт зарядного устройства шуруповерта Интерскол 18 В. Своими руками

Ремонт зарядного устройства для шуруповерта Интерскол 18 В. Шуруповерт зарядка. Не заряжается аккумулятор

На принципиальной схеме элементы сменного аккумулятора обведены пунктирной линией.

https://www.youtube.com/watch?v=ilx875xgjQU

Суммарное напряжение такого составного аккумулятора составляет 14,4 вольт.

Также в блок аккумуляторов встроен датчик температуры. На схеме он обозначен как SA1. По принципу действия он похож на термовыключатели серии KSD. Маркировка термовыключателя JJD-45 2A. Конструктивно он закреплён на одном из Ni-Cd элементов и плотно прилегает к нему.

Один из выводов термодатчика соединён с минусовым выводом аккумуляторной батареи. Второй вывод подключен к отдельному, третьему разъёму.

Алгоритм работы схемы довольно прост

При включении в сеть 220V зарядное устройство ни как не проявляет свою работу. Индикаторы (зелёный и красный светодиоды) не светятся. При подключении сменного аккумулятора загорается зелёный светодиод, который свидетельствует о том, что зарядник готов к работе.

При нажатии кнопки «Пуск» электромагнитное реле замыкает свои контакты, и аккумулятор подключается к выходу сетевого выпрямителя, начинается процесс заряда аккумулятора. Загорается красный светодиод, а зелёный гаснет. По истечении 50 – 60 минут, реле размыкает цепь заряда аккумулятора. Загорается светодиод зелёного цвета, а красный гаснет. Зарядка завершена.

После зарядки напряжение на клеммах аккумулятора может достигать 16,8 вольт.

Такой алгоритм работы примитивен и со временем приводит к так называемому «эффекту памяти» у аккумулятора. То есть ёмкость аккумулятора снижается.

Если следовать правильному алгоритму заряда аккумулятора для начала каждый из его элементов нужно разрядить до 1 вольта. Т.е. блок из 12 аккумуляторов нужно разрядить до 12 вольт. В заряднике для шуруповёрта такой режим не реализован.

Видео:КАК ПОЧИНИТЬ ЗАРЯДНОЕ ШУРУПОВЕРТА // Простой ремонт БП 12V 18V Скачать

Вот зарядная характеристика одного Ni-Cd аккумуляторного элемента на 1,2V.

На графике показано, как во время заряда меняется температура элемента (temperature), напряжение на его выводах (voltage) и относительное давление (relative pressure).

Специализированные контроллеры заряда для Ni-Cd и Ni-MH аккумуляторов, как правило, работают по так называемому методу дельта.ΔV. На рисунке видно, что в конце зарядки элемента происходить уменьшение напряжения на небольшую величину – порядка 10mV (для Ni-Cd) и 4mV (для Ni-MH). По этому изменению напряжения контроллер и определяет, зарядился ли элемент.

Так же во время зарядки происходит контроль температуры элемента с помощью термодатчика. Тут же на графике видно, что температура зарядившегося элемента составляет около 45 0 С.

Вернёмся к схеме зарядного устройства от шуруповёрта. Теперь понятно, что термовыключатель JDD-45 отслеживает температуру аккумуляторного блока и разрывает цепь заряда, когда температура достигнет где-то 45 0 С.

Иногда такое происходит раньше того, как сработает таймер на микросхеме HCF4060BE. Такое происходит, когда емкость аккумулятора снизилась из-за «эффекта памяти».

При этом полная зарядка такого аккумулятора происходит чуть быстрее, чем за 60 минут.

Как видим из схемотехники, алгоритм заряда не самый оптимальный и со временем приводит к потере электроёмкости аккумулятора. Поэтому для зарядки аккумулятора можно воспользоваться универсальным зарядным устройством, например, таким, как Turnigy Accucell 6.

Возможные неполадки зарядного устройства

Со временем из-за износа и влажности кнопка SK1 «Пуск» начинает плохо срабатывать, а иногда и вообще отказывает. Понятно, что при неисправности кнопки SK1 мы не сможем подать питание на микросхему U1 и запустить таймер.

Также может иметь место выход из строя стабилитрона VD6 (1N4742A) и микросхемы U1 (HCF4060BE). В таком случае при нажатии кнопки включение зарядки не происходит, индикация отсутствует.

В моей практике был случай, когда стабилитрон пробило, мультиметром он «звонился» как кусок провода. После его замены зарядка стала исправно работать. Для замены подойдёт любой стабилитрон на напряжение стабилизации 12V и мощностью 1 Ватт. Проверить стабилитрон на «пробой» можно также, как и обычный диод. О проверке диодов я уже рассказывал.

https://www.youtube.com/watch?v=Q990JMoJ33k

После ремонта нужно проверить работу устройства. Нажатием кнопки запускаем зарядку АКБ. Приблизительно через час зарядное устройство должно отключиться (засветится индикатор «Сеть» (зелёный). Вынимаем АКБ и делаем «контрольный» замер напряжения на её клеммах. АКБ должна быть заряженной.

Если же элементы печатной платы исправны и не вызывают подозрения, а включения режима заряда не происходит, то следует проверить термовыключатель SA1 (JDD-45 2A) в аккумуляторном блоке.

Схема достаточно примитивна и не вызывает проблем при диагностике неисправности и ремонте даже у начинающих радиолюбителей.

Источник: https://vdiweb.ru/ne-rabotaet-zarjadka-shurupoverta/

Ремонт зарядного блока шуруповерта самостоятельно

Еще совсем недавно главным помощником в руках мастера была дрель, но сегодня ее заменил шуруповерт.

Этот портативный электроинструмент применяется для завинчивания и вывинчивания крепежных элементов, сверления отверстий и даже шлифования поверхностей. Однако инструмент по разным причинам ломается, и как его отремонтировать, описано здесь.

В описании рассмотрим, как выполняется ремонт зарядного устройства для шуруповерта, и можно ли восстановить целостность электронного блока.

Как выявить неисправность зарядного устройства

Перед тем, как браться за ремонт зарядки шуруповерта, нужно проверить, действительно ли причиной отсутствия заряда аккумулятора является блок питания. Ведь намного чаще из строя первой выходит батарея инструмента.

Как проверить аккумулятор на исправность, подробно описано в этом материале.Самый простой способ убедиться в том, что требуется ремонт зарядного устройства шуруповерта — это включить в розетку блок питания, и посмотреть на индикаторы.

Обычно каждый зарядный блок имеет индикаторную подсветку, по которой выявляется восстановление заряда аккумулятора (заряжает ли блок аккумуляторную батарею). Если индикаторы не светятся, значит блок с высокой вероятностью неисправен, и требуется его ремонт.

Однако и здесь не нужно делать поспешные выводы. Чтобы убедиться в неработоспособности блока зарядки от шуруповерта, надо проделать такие действия:

Взять в руки тестер или мультиметр
Включить блок питания в розетку
Выставить на мультиметре режим измерения постоянного напряжения. Величина напряжения зависит от самого инструмента. Чтобы узнать величину выходного напряжения, нужно осмотреть наклейку с описанием. Обычно величина выходного напряжения находится в диапазоне от 9 до 24 В
Красным щупом мультиметра требуется прикоснуться к положительному контакту зарядного блока, а черным к отрицательному (или минусу)
Обратить внимание на экран мультиметра, и значения, которые он показывает

В зависимости от показаний мультиметра можно делать соответствующие выводы:

Если показания отсутствуют, то есть на экране цифра «0» — блок нерабочий, и поэтому требует ремонта или замены
Если показания мультиметра соответствуют значению, указанному на блоке питания — устройство исправно, и причина неработоспособности мультиметра скрывается с большой вероятностью в батарее инструмента
Если показания на приборе ниже значений, которые указаны на блоке питания, то есть при норме выходного напряжения 9В или 12В, прибор показывает 3В, 5В или 7В (или другие значения) — в зарядном блоке из строя вышли элементы электроники, поэтому понадобится небольшой ремонт

Есть еще один вариант развития событий — прибор показывает значения выше номинала, указанного на зарядном блоке.

Такие ситуации редкостные, и если блок выдает напряжение, выше чем указано на блоке питания, то это может вывести из строя батарею или снизить ее ресурс. В таком случае нужно также прибегнуть к ремонту зарядного от шуруповерта.

Если проверка мультиметром подтверждает неисправность зарядного блока, значит пора приступать к поиску неисправности.

!Многие при выходе зарядного блока от шуруповерта предпочитают приобрести новый, однако найти его не так просто, как может показаться. Особенно, если инструмент малоизвестной фирмы, и покупался достаточно давно. Исходя из этого, больше ничего не остается, как приступить к ремонту устройства.

Что может сломаться в зарядном от шуруповерта

О том, что ломается в зарядке шуруповерта, известно специалистам, которые ежедневно сталкиваются с проблемой неработоспособности инструмента. Покупать новую зарядку для шуруповерта нерационально, поэтому если батарея электроинструмента не набирает заряд, значит надо начать ремонт с поиска причины поломки.

Видео:Почему не заряжается аккумулятор шуруповерта?Скачать

https://www.youtube.com/watch?v=wHoygSNjARc

Причинами неработоспособности зарядных блоков аккумуляторов являются следующие детали и механизмы:

Предохранитель — все электроприборы, которые собираются не «в подвале», имеют защитные элементы, и одним из таковых является предохранитель. Он защищает плату зарядника от перенапряжений, блуждающих токов, коротких замыканий и т.п. Для этого в конструкции схемы применяется предохранитель, рассчитанный на соответствующий номинал тока, величина которого зависит от напряжения аккумулятора. Обычно его номинал составляет 5А, и размещается он сразу после трансформатора перед выпрямительным мостом. Предохранитель имеет цилиндрическую конструкцию из прозрачного стекла со стальными контактами по бокам. Внутри расположена «волосинка», которая рассчитана на пропускание тока пределом до 5А (на разных моделях величина силы тока может отличаться)
Выпрямитель или диодный мост — если предохранитель исправен, а как его проверить, описано ниже, то переходим к рассмотрению диодного моста. Это четыре диода, которые предназначены для выпрямления тока из переменного, поступающего из сети в постоянный, требуемый для зарядки аккумулятора. Чтобы починить выпрямитель, понадобится выпаять неисправный диод или все диоды, и заменить их
Конденсатор — это большой цилиндрический бочонок, который очень часто становится причиной выхода из строя прибора. Конденсатор вздувается, в результате чего выходит из строя предохранитель, и часто это влечет за собой еще выгорание диодного моста
Высоковольтный транзистор инвертора, который очень часто выходит из строя на зарядных блоках шуруповертов, рассчитанных на 220В

Какой элемент не вышел бы из строя, но для начала нужно убедиться в том, что поломка заключается именно в самом блоке питания. Ведь часто грешат на блок питания, хотя на самом деле уже давно пора заменить батарею.

Если собираетесь произвести ремонт зарядки шуруповерта, тогда начинать следует с проверки устройства на неисправность.

Выше описана инструкция, как проводится проверка самого блока, поэтому теперь найдем неисправный элемент, который и является причиной неработоспособности зарядки.

Как найти поломку в зарядном блоке шуруповерта

Что нужно для того, чтобы найти поломку в зарядном блоке шуруповерта, знают немногие, поэтому подробно рассмотрим этот процесс. Начинать следует с разборки корпуса зарядного, но делается это исключительно на отключенном от сети устройстве. Убедитесь в том, что вилка прибора не подключена к розетке, и только после этого начинайте разбирать конструкцию корпуса.

Чтобы добраться до внутренности зарядки шуруповерта, ремонт которой выполняется, необходимо изначально выкрутить 3-4 или 6 винтов, фиксирующих крышку. Количество винтов зависит от модели шуруповерта и самого блока питания. Как только будет разобран корпус, перед глазами появится картина следующего вида, как показано на фото ниже.

Что со всем этим делать? Начинать ремонт зарядки шуруповёрта нужно с выявления неисправного элемента или узла. Для начала выполняются следующие действия:

Проводится осмотр. Если имеются следы нагара, то поломка найдена, и можно приступать к ее устранению, однако не стоит торопиться. Ведь наличие нагара на одном элементе могло послужить выходом из строя других деталей. Чтобы их отыскать, нужно проделать следующие действия, поэтому читаем дальше
Вооружаемся тестером, и, установив переключатель в режим прозвонки, прикасаемся щупами к выводам предохранителя. Как он выглядит, показано выше на фото. Если тестер пищит, значит, предохранитель исправен, и поломка в другом. Вспоминаем нашу первоначальную проверку устройства на исправность — если показания тестера были положительными (а не нулевыми), значит, предохранитель можно не проверять, и причина в другом. Если показания тестера нулевые, то предохранитель проверяется в первую очередь
Следующим на очереди надо проверить конденсатор. Его неисправность можно выявить по форме — если он вздулся, то ремонт зарядки шуруповерта можно закончить, заменив сгоревший элемент. Перед тем как выпаивать, рекомендуется убедиться в том, что элемент действительно неисправен. В помощь снова берем мультиметр, только теперь переключатель устанавливаем в режим измерения сопротивления, и щупами прикасаемся к выводам устройства. Показывает «0», значит нужно заменить конденсатор и «дело в шляпе»
Часто выход из строя конденсатора влечет за собой перегорание диодного моста. Из строя могут выйти все диоды или некоторые, но в любом случае, их стоит проверить. Ниже на фото показано, как выглядит конденсатор и диоды. Проверить исправность диодов можно путем постановки мультиметра в режим измерения постоянного напряжения. Для этого поочередно прикасаемся щупами к выводам диодов. В одном направлении диоды должны пропускать напряжение, и показывать соответствующее значение на приборе. После этого нужно поменять полярность, и снова прозвонить выводы. Если они пропускают в обратном направлении, значит следует заменить соответствующие элементы. Если ни один не пропускает, значит, они целые и не требуют замены
Проверка дросселя или резистора также проверяется при помощи прозвонки или измерения сопротивления. Если прозвонка не пищит, значит, резистор неисправен, и требуется его замена. Все остальные элементы из строя выходят редко (если только это не удар молнии в электросети, после которого выгорает вся плата напрочь), поэтому обычно на этом мероприятия по поиску неисправных элементов завершаются

Найденные неисправные элементы нужно заменить, но как проводится ремонт зарядного устройства шуруповерта, в деталях описано ниже.

Как отремонтировать зарядное устройство шуруповерта

Когда разобран блок питания и найдены вышедшие из строя элементы, то провести ремонт зарядки шуруповерта, не составит большого труда. Для этого понадобится вооружиться паяльником, а также флюсом и припоем, после чего приступать к делу.

!Настоятельно рекомендуется в качестве флюса использовать не канифоль, а ортофосфорную кислоту, так как она намного эффективнее справляется со своей задачей, и стоит очень дешево.

Для того чтобы провести ремонт зарядного устройства для шуруповёрта своими руками понадобится еще новые элементы, которые нужно установить, вместо вышедших из строя — это предохранитель, резисторы, диоды и конденсатор. Стоят эти элементы копейки, а если у вас в распоряжении имеются старые зарядные блоки или микросхемы, то их можно выпаять оттуда. Когда все инструменты и элементы готовы, можно приступать к ремонту.

Для начала требуется выпаять или извлечь предохранитель. В зависимости от модели блока питания, предохранители в нем могут быть вставными или припаиваться. Даже если это вставной предохранитель, а вам удалось найти только тот, который с ножками, то вставки нужно выпаять из платы и вместо них к контактам припаять предохранительный элемент
Если вздулся и не работает конденсатор, то его тоже надо выпаять, и заменить. При выпаивании не забудьте посмотреть, какие ножки, где располагаются. Это очень важно, иначе элемент будет работать неправильно, что приведет к повторному выходу из строя. Положительный контакт конденсатора «плюс» должен соединяться в цепочке с катодами диодов. Для того чтобы понимать, о чем речь, ниже приведена схема, на которой выделен интересующий участок. При установке нового конденсатора нужно подобрать его по параметрам, которые имеет вышедший из строя элемент
Если из строя вышел диодный мост, то нужно выпаять диоды, и припаять их. При этом также надо учитывать, что диоды должны быть припаяны в правильном положении — анод на вход высоковольтной части, а катод на низковольтную часть. Если ориентироваться на схему, которая представлена выше, то трудностей с припаиванием элементов не возникнет

Если неисправен резистор, транзистор или другие элементы, то они также подлежат замене. Самая большая трудность, с которой можно встретиться при ремонте зарядного шуруповерта — это выход из строя микроконтроллера.

Еще из строя может выйти термистор, который расположен в конструкции первичной обмотки трансформатора. Его назначение — это ограничение и снижение пускового тока. Термистор способствует заряду конденсаторов, которые стоят на входе схемы.

Как отремонтировать зарядный блок шуруповерта, если из строя вышел термистор, описано подробно в видеоролике.

https://www.youtube.com/watch?v=iPc2ucexFtc

Если вышел из строя данный элемент, то проще купить новый блок, так как найти аналогичный элемент очень трудно, и даже если удастся, то для припаивания понадобится воспользоваться специальным феном.

После проведения несложного ремонта зарядного устройства шуруповерта, нужно изначально проверить его работоспособность, и только после этого можно подключать батарею.

Как проверить работоспособность отремонтированного зарядного блока — включить его в розетку (только предварительно установите на место крышку), и к выводам подключить щупы мультиметра.

Соответствующие значения означают, что прибор работает, и может применяться. Теперь ваш «шурик» спасен, и может прослужить вам еще очень долго.

Подводя итог, надо отметить, что долго хранить батарею разряженной нельзя, и если ваш зарядный блок от шуруповерта сломался, то приступать к его ремонту нужно немедленно, иначе откладывание этого процесса в долгий ящик не приведет ни к чему хорошему, а только поспособствует необходимости покупки нового аккумулятора вдобавок к заряднику. Кстати, если не удается отремонтировать зарядное от шуруповерта или устройство было утеряно, и найти в продаже такое невозможно, то решить вопрос поможет изготовление зарядного устройства своими руками. Однако для этого понадобятся некоторые познания в электротехнике.

[Всего : 5 Средний: 4.4/5]

Источник: https://moiinstrumentu.ru/remont_zarjadnogo_ystrojstva_shurupoverta.html

Ремонт и запчасти для шуруповерта: схема зарядного устройства и причины поломки

Пожалуй, самым востребованным инструментом любого домашнего мастера является шуруповерт. Но это устройство, как и любое другое, иногда ломается. Если это случилось, то в некоторых случаях можно заменить шуруповерт на электрическую дрель.

Но если работы при помощи дрели выполнить нельзя, то нужно нести шуруповерт в сервисный центр, чтобы мастера сделали ремонт устройства. Но на это может понадобиться много времени, а также денежных затрат.

Поэтому есть смысл попытаться сделать ремонт шуруповерта самостоятельно.

Прежде, чем начать ремонтные работы, нужно познакомиться с конструкцией этого инструмента и определить элементы, которые потребуются, чтобы починить шуруповерт, среди них:

зажимы;
мультиметр;
требуемая запчасть.
наждачка.

Стандартная конструкция шуруповерта

Главным элементом является кнопка запуска, она выполняет ряд функций: включение электропитания и регулятора оборотов двигателя.

Видео:Ремонт Зарядного Устройства для ШуруповертаСкачать

Если зажать кнопку до упора, то цепочка питания электродвигателя замкнется, в результате обеспечивается максимальная мощность. Число оборотов в этом случае также будет максимальным.

В устройстве находится электрический регулятор, состоящий из ШИМ генератора. Этот элемент находится на плате.

Контакт, размещенный на кнопке, будет перемещаться вдоль платы с учетом надавливания на кнопку. От расположения элемента зависит уровень подаваемого импульса на ключ. В роли ключа выступает полевой транзистор. Принцип работы будет таким: чем сильней нажимаете кнопку, тем выше значение импульса на транзисторе и тем больше напряжение на двигателе.

Реверс вращения двигателя происходит с помощью изменения полярности на клеммах. Этот процесс происходит при помощи контактов, которые переключаются с помощью реверсной ручки.

Как правило, в шуруповертах находятся коллекторные однофазные двигатели постоянного тока. Они довольно надежны, и их очень просто обслуживать. Стандартный шуруповерт состоит из таких элементов:

корпус;
щетки;
якорь;
магниты.

Редукторная система преобразует высокие вращения вала двигателя в обороты патрона. В шуруповертах используются классические или планетарные редукторы. Первые устанавливаются очень редко. Планетарные редукторы состоят из таких частей:

солнечная шестерня;
кольцевая шестерня;
водило;
сателлиты.

Солнечная шестерня работает с помощью вала якоря, ее зубцы активируют сателлиты, вращающих водило.

https://www.youtube.com/watch?v=Bpi_lmaHkio

Специальный регулятор устанавливается, чтобы регулировать силу, с которой она подается к шурупу. Как правило, есть 15 положений регулировки.

Поломки электрической части

Основными признаками поломки запчастей в этом случае являются:

невозможность регулировки количества оборотов;
невозможность переключения в реверсный режим;
поломка зарядного устройства;
шуруповерт не включается.

Для начала нужно проверить аккумулятор инструмента. Если шуруповерта был установлен на зарядку, но это не дало результатов, то нужно подготовить мультиметр и попробовать при помощи его определить поломку.

Сперва необходимо померить величину напряжения аккумулятора. Эта величина обязана соответствовать примерно той, которая написана на корпусе. Если низкое напряжение, то нужно определить неисправную часть: зарядное устройство или аккумулятор.

Для чего понадобится мультиметр. Это приспособление включаем в сеть, затем измеряем напряжение на клеммах на холостом ходу. Оно обязано быть на несколько вольт выше, чем указанное на конструкции.

Если напряжения нет, то нужно делать ремонт зарядного устройства.

Ремонт зарядного устройства

Очень часто проблемой при работе с шуруповертом является быстрая разрядка аккумулятора. Причина или изношенность батареи, или неправильная работа зарядки. Расскажем подробней про ремонт зарядного устройства. Для примера будем использовать зарядку от БОШ AL 60DV – это устройство используется в паре с никель-кадмиевыми батареями.

Как правило, все зарядные устройства, как и большинство запчастей, не являются оригинальным, и изготавливаются они не в Германии или Швейцарии, а в Китае. Но ничего страшного здесь нет, качество обычно соответствует стандарту.

Разъем БОШ трех контактный: один управляющий разъем и два силовых.

Чаще всего появляется такая ситуация – аккумулятор установлен в зарядку – но процесс зарядки завершается буквально через несколько минут, причем аккумулятор разряжен, а зарядное устройство останавливается.

Чтобы понять проблему и найти неисправную запчасть, нужно разобрать зарядку. Откручиваем четыре шурупа внизу и открываем корпус. В корпусе, в одном отсеке расположен трансформатор переменного напряжения, а в другом – схема из выпрямителя с силовыми разъемами и управляющим чипом.

Затем включаем в сеть зарядное и меряем на трансформаторе силу тока – если все нормально, то приступаем к следующей процедуре.

Не нужно трогать чип управления и выпрямитель, они, вероятней всего, в порядке. Переходим к контактной группе – один управляющий контакт и два силовых. Чтобы определить, в чем может быть неисправность, нам необходимо померить силу тока на силовых клеммах при работе заряда. Для чего мы припаиваем ко всем контактам по тонкому проводу – что бы можно было помереть напряжение при работе зарядки.

Желательно в этой схеме использовать несколько цветов проводов и соответственно плюс и минус их припаять. Затем собираем зарядку и тестируем при помощи мультиметра силу тока на клеммах при заряде.

Если сила тока на приборе нестабильна и колеблется в диапазоне от 3-4 до 14-18 вольт. Причем если пошевелить батарею, то происходит пропадание контакта. Именно тут и находится причина – за время эксплуатации устройства – клеммы выгибаются и плохой контакт влечет нестабильную зарядку батареи шуруповерта.

То есть, ясно, что нестабильный контакт нарушает работу логики зарядки – в особенности третий контакт, управляющий, именно он отвечает за то, какая сила тока подается на клеммы.

Его не получится замкнуть, так как внутри схемы любого аккумулятора находится терморезистор и его сопротивление изменяется с учетом температуры запчастей внутри аккумулятора. Именно так, он защищает батарею одновременно от перегрева и перезаряда. Но в этом случае есть выход.

Мы опять разбираем зарядку, загибаем клеммы, дальше при помощи мультиметра смотрим за процессом зарядки – сила тока на клеммах будет потихоньку увеличиваться, а затем снижаться, причем лампочка индикатора на зарядке является дополнительным индикатором работы.

https://www.youtube.com/watch?v=5l54wanhOas

Скорость роста силы тока на клеммах указывает на еще один немаловажный фактор – износ аккумулятора. Если сила тока повышается очень быстро и доходит до 18-19 вольт, то аккумулятор в нормальном состоянии. Когда же батарея медленно принимает зарядку, то большая вероятность того что какая-то запчасть аккумулятора уже негодна и его нужно заменить.

Видео:Ремонт зарядки шуруповерта. Типичная неисправность.Скачать

Таким образом, после восстановления контакта между зарядным и аккумулятором мы видим нормальный процесс зарядки.

Если посадочное место зарядки расшатано, то нужно зафиксировать батарею в необходимом положении при помощи изоленты.

Провода, которые припаяли для индикации, советуем оставить при помощи их очень просто определить, какая запчасть неисправна аккумулятор или зарядка.

Ремонт аккумулятора

Если неисправна батарея, то надо разобрать блок, внимательно осмотреть все места на качество крепления проводов.

Если поврежденных креплений нет, то необходимо измерить силу тока мультиметром на каждом элементе. Она обязана быть 0,8-1,1 вольт или выше.

Если есть запчасть с меньшей силой тока, то ее необходимо заменить. Вид и емкость элемента непременно должны соответствовать установленным элементам.

Если зарядка и аккумулятор исправны, но шуруповерт все равно не работает, то нужно разобрать это приспособление. От клемм батареи выходит несколько проводов, необходимо взять мультиметр и померить силу тока на входе кнопки. Если она присутствует, то надо достать аккумулятор, при помощи зажимов закоротить от него провода.

Мультиметр должен определить сопротивление, которое должно стремиться к нулю. В этом случае данная запчасть исправна, проблема состоит в щетках или других элементах. Если сопротивление другое, то кнопку надо будет поменять. Чтобы сделать ремонт кнопки, иногда достаточно почистить наждачкой контакты на клеммах. Также надо проверить и реверсную запчасть.

Ремонт происходит с помощью чистки контактов.

Поломка механической части

Нужно проверить качество обмоток якоря, так как эту запчасть можно купить и заменить своими руками. Чтобы проверить якорь, нужно померить сопротивление на пластинках коллектора, находящихся рядом. Значение обязано стремиться к нулю. Если во время проверки найдены пластинки с сопротивлением отличным от нуля, то надо сделать ремонт запчасти якоря или поменять его.

Поломки механической части определяют таким образом:

Шуруповерт сильно вибрирует при работе.
Во время работы шуруповерт издает посторонние шумы.
Шуруповерт включается, но работать им не получается из-за заклинивания.
Бьет зажимной патрона.

Если во время работы шуруповерт издает посторонние шумы, то это обозначает, что износился подшипник или втулки. Чтобы это починить, нужно разобрать двигатель, затем проверить уровень износа втулки и целостность подшипника. Якорь обязан свободно крутиться, не должно быть каких-то перекосов или трений. Эти приспособления можно приобрести в магазине и заменить запчасть своими руками.

К самым частым неисправностям редукторной конструкции относятся следующие:

излом штифта, где крепится сателлит;
истирание шестерней;
неисправность вала.

Во всех случаях надо поменять неисправную запчасть редуктора. Все описанные выше действия надо выполнять очень внимательно. Разборку шуруповерта необходимо делать в четкой последовательности, так как какие-то из запчастей могут быть потеряны. Сделать самостоятельный ремонт шуруповерта может каждый желающий, нужно только правильно определить поломанную запчасть.

Николай Иванович Матвеев
Распечатать

Источник: https://stanok.guru/oborudovanie/remont-zaryadnogo-ustroystva-shurupoverta-i-drugih-zapchastey.html

Не заряжается аккумулятор шуруповерта: причины и решение

Использование шуруповерта часто бывает необходимо для различных бытовых нужд. Как известно, многие электробытовые инструменты могут работать как от сети, так и от батареек. Это очень удобно, потому что сетевой шнур имеет «привычку» путаться под ногами, оказываясь не там, где надо, в самый неподходящий момент. Безусловно, использование АКБ всегда предпочтительнее и намного удобнее.

Но, к сожалению, бывают такие моменты, когда при попытке поставить их заряжаться аккумуляторы «не берут» ток, и работа может надолго приостановиться. Если не заряжается аккумулятор шуруповерта, либо по каким-то причинам происходит его быстрая разрядка, не нужно сразу паниковать. Лучше подойти к причинам как можно спокойнее и, выявив их, попытаться устранить самостоятельно, если это возможно.

Какие аккумуляторы используются в шуруповертах

Для того чтобы разобраться в том, почему батарея быстро разряжается, либо вообще не берет заряд, нужно знать о том, какие разновидности АКБ существуют вообще и какими особенностями обладает каждая из них. Это поможет понять специфику работы того или иного аккумулятора шуруповертаи научиться правильно пользоваться ресурсом того или иного вида батареи.

В шуруповертах обычно применяются три основных вида АКБ:

никель-кадмиевые;
никель-металлгидридные;
литий-ионные.

Каждый из таких батарейных блоков имеет свое особенное назначение. Оно зависит, прежде всего, от планируемой нагрузки на электроинструмент, потому что при разных работах требуются разные показатели его мощности и емкости аккумуляторных батарей.

Те, кто неплохо разбирается в шуруповертах и постоянно имеет с ними дело, знают, что в стандартную комплектацию любого из них входят две АКБ. Если разрядилась одна из них, всегда может использоваться другая. Однако и это не всегда может спасти ситуацию. Саморазряд может наступить в самое неподходящее время. Особенно, если аккумулятор долго не использовался.

Ni-Cd аккумуляторы

Самые «старшие» из представителей элементов автономного питания — никель-кадмиевые батарейки. Несмотря на то, что на европейском уровне представители зоозащиты и окружающей среды постоянно говорят о «токсичности и опасности» их производства, они до сих пор активно применяются в нашей стране. И от них не пострадал ни один владелец шуруповерта.

https://www.youtube.com/watch?v=AJinB8mAYj8

Их основное преимущество — невысокий саморазряд, и аккумулятор можно хранить, не применяя его достаточно долгое время. Никель-кадмиевые батареи компактны по размеру, емкость их, невзирая на критику со стороны любителей более дорогих аналогов, довольно приличная. А цена — самая доступная.

Конечно, саморазряд у таких батарей тоже присутствует. Но при этом они любят «прокачку» стандартным зарядным устройством: эффективно заряжаются, проходя больше, чем 1 000 циклов «заряд-разряд».

В принципе, любого мастера вполне может устроить использование этих «бюджетных» элементов, если он будет знать об одном существенном их минусе — таком, как «эффект памяти».

Видео:Ремонт зарядного от шуруповерта P. I. T. PSR12-C5Скачать

В случае, если такие аккумуляторы подвергать постоянной «подзарядке» без полноценного цикла, они имеют свойство «накапливать» внутри себя информацию о неполном заряде.

Тогда они начинают работать недостаточно эффективно, без использования своих реальных ресурсов. Именно в таком случае и возникает впечатление о том, что батарея «садится».

Как правильно зарядить никель-кадмиевые элементы питания? Ответ простой: если вы хотите как можно дольше сохранить оптимальный показатель их работы, важно, чтобы время от времени они разряжались полностью, а затем следовало 2-3 цикла «прокачки» с помощью зарядника.

Делается это легко и просто и совсем не доставит мастеру хлопот. Любые аккумуляторы могут быть полностью разряжены в случае нескольких часов непрерывной работы. А следом за этим можно просто поставить АКБ заряжаться в обычном режиме, воспользовавшись запасным аккумуляторным блоком. «Эффект памяти» можно убрать только таким образом — конечно, временно, но результативно.

Ni-Mh аккумуляторы

Вторая группа элементов, наиболее часто используемых для шуруповертов — никель-металлгидридные батарейки. Они пришли на смену никель-кадмиевым в качестве более усовершенствованных аналогов.

Вопрос о том, насколько они, действительно, более совершенны, чем никель-кадмиевые, до сих пор остается спорным. Технология их производства более чистая, поэтому, если следовать европейским стандартам, экосистема не пострадает. Эффект памяти у никель-металлгидридных АКБ есть, но выражен он гораздо меньше.

Однако процент саморазряда у них очень высокий, и они нуждаются в постоянной подзарядке для того, чтобы их емкость не была потеряна безвозвратно. Никель-кадмиевые аккумуляторы, наоборот, хорошо переносят хранение без подзарядки.

Li-Ion аккумуляторы

И, наконец, самые современные и «мощные» — это литий-ионные аккумуляторы. Их можно найти не только в более дорогих шуруповертах, но и во всех предметах бытовой техники, во всех гаджетах: мобильных телефонах, ноутбуках и планшетах.

Первые литий-ионные батареи были очень опасными и часто взрывались. Но на современном этапе технология их производства достигла определенного совершенства. Все они оснащены контроллерами безопасности и уровня заряда.

Литий-ионные АКБ имеют очень высокую емкость. Таких показателей нет ни у никель-кадмиевых, ни у никель-металлогидридных элементов. Эффекта памяти у них фактически нет, а служат они долго и используются, как правило, в инструментах повышенной мощности.

Минус этих батарей в их высокой стоимости и в том, что они могут хуже работать при низких температурных показателях. В остальном литий-ионные элементы очень хороши.

В последнее время среди любителей электроники становится популярной замена аккумулятора шуруповерта с никель-кадмиевых на литиевые элементы. При необходимости постоянного проведения интенсивных работ это становится прекрасным выходом из ситуации. Можно не покупать дорогой инструмент с готовым литиевым аккумулятором, а сделать перестановку одних батареек на другие.

Какой аккумулятор лучше для шуруповерта, читайте здесь →

Как заряжаются аккумуляторы шуруповертов: правила, время, тонкости

Каждый мастер, который постоянно работает с электрическими инструментами, должен знать о том, как зарядить аккумулятор шуруповерта, чтобы батарея служила дольше, и как правильно эксплуатировать батарею в течение отведенного ей срока.

https://www.youtube.com/watch?v=aGFFNjPXnx0

Если инструмент используется в первый раз, рекомендуется обязательно провести зарядку аккумулятора. Когда шуруповерт лежит на складе или в магазине без применения, аккумуляторы всегда разряжаются, и об этом нужно всегда помнить при покупке.

Если вы стали обладателем никель-кадмиевого аккумулятора, обязательно зарядите и разрядите его троекратно перед работой. Это нужно для оптимизации показателей емкости АКБ. После этого будет требоваться стандартная зарядка. С никель-металлгидридной батареей можно провести ту же самую манипуляцию.

Самые «беспроблемные» в данном случае — литий-ионные батарейки. Эффект памяти у них не выражен, и заряжать их можно, не доводя до полного разряда.

Рекомендуется соблюдать несколько общих правил зарядки, которые можно отнести ко всем аккумуляторам шуруповертов:

Заряжать АКБ следует при температурах не ниже +10°С и не выше +40°С.
Никель-металлгидридные аккумуляторы имеют свойство быстро нагреваться. Поэтому за процессом зарядки всегда нужно следить во избежание перегрева.
Помните о том, что другие батарейки тоже нагреваются, особенно, если температура в помещении очень высокая.
Позаботьтесь о возможности охлаждения элементов во избежание их выхода из строя.
Не оставляйте батарейки в заряднике, если вы их не заряжаете.
Хранить аккумулятор лучше, если вынуть его из шуруповерта, с которым не планируется работать в ближайшее время.
Если батареи долго не используются, не забывайте их подзаряжать раз в месяц. Это позволит не допустить глубокого разряда, который может фатально сказаться на показателях их емкости.

На вопрос о том, сколько времени заряжать аккумулятор шуруповерта, ответить можно так:

небольшая подпитка АКБ может длиться 30 минут;
максимально оставлять батарею на зарядке можно в течение 7 часов.

Время, в течение которого нужно заряжать тот или иной инструмент, всегда указывается в инструкции по его эксплуатации. И это всегда рекомендуется тщательно соблюдать.

Важно помнить о том, что зарядные устройства бывают разные. Есть ЗУ с индикатором уровня заряда, что позволяет контролировать процесс и понимать, когда он заканчивается. По окончании зарядки следует ее сразу остановить, чтобы не принести аккумулятору вреда.

Для шуруповертов разного вида ЗУ тоже бывают разными:

стандартный, обычный «зарядник» — подходит для инструментов любительского типа;
импульсный — более мощный, входит в комплектацию профессиональных инструментов, может зарядить шуруповерт в течение часа.

Если шуруповерт не заряжается — что делать?

В предыдущих разделах мы рассмотрели специфику эксплуатации тех или иных элементов питания для шуруповертов. Эта информация важна, чтобы понять, каким образом можно восстановить оптимальные показатели работы инструмента в случае, если батарея «садится».

Как уже ясно, чаще всего причина кроется в неправильном подходе к процессу зарядки той или иной батареи и особенностям ее хранения. Но что можно сделать, если не заряжается аккумулятор шуруповерта, а условия эксплуатации самих элементов выполнялись верно?

Прежде всего, проверьте контакты между клеммами АКБ вашего инструмента и зарядника: нередко ток заряда идет плохо, либо не идет вообще именно по причине слабого контакта. Если это так, выход из положения довольно простой: аккуратно разберите зарядник и подогните его клеммы.

Окисление и попадание внутрь зарядного устройства грязи и пыли также могут стать причиной того, почему батарея не заряжается. Главными признаками этого, как правило, являются сокращение времени процесса заряда и работы самого шуруповерта. Все, что нужно сделать, чтобы этого не происходило — следить за чистотой контактов и протирать их.

В заключение следует еще раз упомянуть о такой возможности, как переборка батарейного блока, результатом которой может стать либо его полная замена, либо частичная замена вышедших из строя батареек на рабочие.

При полной замене блока можно полностью зарядить аккумулятор, а потом уже пользоваться им до разряда.

А если производится частичная замена элементов, нужно обязательно «выровнять» уровень заряда, «прокачав» собранный батарейный блок 2-3 раза по полному циклу.

Видео:Зарядка аккумулятора шуруповёрта.Скачать

https://www.youtube.com/watch?v=fm5WGyeV-5s

О восстановлении аккумулятора шуруповерта читайте здесь →

Если мастер, который регулярно пользуется шуруповертом, аккуратно обращается с самим инструментом и знает особенности разных элементов питания, он легко может найти причину того, почему батарейки «садятся», или не идет ток заряда. Поэтому так важно обладать базовыми знаниями как о самом электроинструменте, так и о тех элементах питания, которые в нем устанавливаются.

Источник: https://batteryk.com/ne-zaryazhaetsya-akkumulyator-shurupoverta
