Как переделать шуруповёрт на сеть 220 вольт

Когда аккумулятор шуруповёрта окончательно пришел в негодность, а заменить акб не представляется возможным, остается наиболее оптимальное и бюджетное решение – переделать его на сеть 220 вольт. Юрий Онищенко рассмотрел, какой нужен блок питания, что подключить и другие моменты с переделкой. Все нужные радиодетали можно приобрести дешево в этом китайском магазине.

Оптимальный вариант для питания шуруповерта на акб от сети

Что имеется для переделки шуруповерта в нашем случае? Блок питания от ноутбука на 15 вольт, 6 ампер. Имеется также БП компьютера, немного переделанный, сделаны выводы, но в схеме изменений нет.

Блок питания от галогеновой лампы. Мощность лампы 12 вольт, 50 ватт. Есть зарядное устройство для автомобильных аккумуляторов с регулятором тока.

Он будет использован и как источник питания и как отдельный амперметр.

Мастера покупают изобретения в лучшем китайском интернет-магазине.

Итак, приступим. Начнем подключение напрямую от блока питания. Выводы уже подключены. 12 вольт, холостой ход – 3 ампера. Максимальная трещотка. Как видно на приборе, ток доходит до 8 ампер.

Пробуем БП ноутбука на пятнадцать вольт, шесть ампер. Ток холостого хода 4 ампера. В режиме трещотки максимальный ток 9 ампер, напряжение 14 вольт. Получается, что 6-амперный блок питания справляется с этой задачей.

Электроника для самодельщиков в китайском магазине.

Пришла очередь компьютерного блока. Он спокойно выдерживает нагрузку.

Шуруповерт, подключенный к  трансформатору мощностью 90 ватт, легко справляется с ввинчиванием больших саморезов и сверления любых материалов.

После просмотра этого видео становится понятно, что найти источник питания для шуруповерта, у которого пришел в негодность аккумулятор, не проблематично. Найти компьютерный блок не составит труда.  Еще более удобный вариант – блок от ноутбука на 6 и более ампер.

Желательно найти устройство с током более 10 вольт, так как 6-вольтовые время от времени будут уходить в защиту.

На работе есть два шуруповерта, они приобретались и при каждодневном использовании аккумуляторы потеряли емкость и их уже бесполезно заряжать,очень быстро садятся. Пытались снять аккумулятор реанимировать, не получилось и пришлось сделать источник питания и в мастерской работать на нем. Итак, проверяем, как покажет себя шуруповерт при работе от сети с компьютерным блок ом питания.

Был взят за основу блок от старого компьютера. Он на 220 вольт. Вывели провод с разъемом, чтобы вставлять в шуруповёрт. Удобство в том, что у устройства есть выключатель и индикатор. Запаса мощности достаточно. Провод на 2,5 метра.

Протестируем в работе. Очень хорошо вкручивает шурупы, просверливает отверстия.

На переделку блока ушло приблизительно 1,5 часа. Тест показал, что запаса мощности достаточно для вкручивания шурупов в сосну, дсп. Попробуем просверлить отверстие. Как вы убедились, все работает. Нет никаких перегрузок, дыма и т.п.

Как переделали шуруповерт на 12 вольт в сетевой

Чтобы сделать такое устройство, подойдет практически любой компьютерный источник, имеющий генератор на микросхеме tl494. У нее есть аналог. Это микросхема k 7500.

Был найден подходящий блок, у него генератор сделан на микросхеме tl494. Но прежде чем приступить к переделке, надо убедиться в том, рабочий ли блок. Для этого нужна лампочка на 12 вольт и проволочная перемычка. В каждом блоке есть такие разъемы. Красный провод это + 5 Вольт, два черных провода это минусовые провода, а желтый провод, это плюс 12 вольт.

К 12 вольтовой линии мы подключаем автомобильную лампочку. Это будет своего рода нагрузка и индикатор, говорящий том, что прибор рабочий.

Есть еще один разъем. Нам нужен зеленый провод и черный. Нам нужно их замкнуть, чтобы включить блок и убедиться в том, чтоб он рабочий. Будем это делать с помощью проволочной перемычки. Подключаем 220 вольт и замыкаем зеленый и черный провода. Как видно, вентилятор закрутился, лампочка загорелась. Это говорит о том, что блок рабочий и его можно переделать.

https://www.youtube.com/watch?v=cS-e7VO8VkI

Разберем схему и переделаем подключение микросхемы tl494, как показано на схеме в журнальной статье Радио, 2009 год, №1, стр. 38. “Компьютерный блок питания – зарядное устройство.” Журнал этот можно легко скачать в интернете.

Нам не нужна вся схема, но нужен узел, отвечающий за подключение микросхемы. Переделка в нашем случае должна быть сделана точно так же, как в этой части схемы.

Делаем, чтобы снять все защиты с блока и разрешить работу генератора, чтобы блок сразу работал и при нагрузке не отключался.

После того, как сделана переделка коммуникаций схемы, подключаем сетевой шнур подключаем. И блок питания должен заработать сразу, а 12-вольтовая лампочка – засветиться. Все защиты отключены, разрешена работа генератора. После этого все провода, которые идут в блок, отпаиванием на линии 12 вольт.

Этого нам для работы шуруповерта недостаточно, нужно напряжение поднять до 16 Вольт для запаса мощности. На выходе на схеме есть электролитический фильтрующий конденсатор на 16 вольт.

Его нужно отпаять и поставить конденсатор на 25 вольт, так как будем напряжение поднимать до 16 Вольт и ранее установленный конденсатор не выдержит.

В схеме блока питания может стоять резистор на другие параметры, но следует поставить резистор на 3 килоома. Нужно заменить также участок схем в блоке, который идет на линии 12 вольт.

Далее к линии подключаем мультиметр при работающем блоке и с помощью переменного резистора повышаем напряжение до 16 вольт. После этого переделку можно считать почти законченной.

К 12 вольтовой линии надо припаять провод, можно вывести индикаторы, выключатели.

Мнение.

Валерий ОдинецГод назад

А у меня сдохший профессиональный Hitchi. Пробовал от родной зарядки запитать напрямую – он УМНЫЙ, ГАД, не хочет! Нагрузки должной родной зарядник не видит, и отрубается.

Пришлось на выходе в буфер поставить сдохшие родные аккумуляторы. Результат – бесконечно работаю от сети, затем минут 5 на сдохших кумуляторах. Не очень мобильно, зато бесплатно.

А Хитачи-Про – зверь, даже с долбежкой.

Схема на 220 в

Видео:🔌Как перевести шуруповёрт на питание от сети 220Скачать

Это не так сложно сделать. Прежде всего нужно выяснить напряжение и ток питания инструмента и подобрать нужный режим. Ищем в поиске характеристики вашей марки шуруповерта и получаем нужную информацию. Теперь покупаем понижающий трансформатор или берем его из старой электроники и собираем несложную схему.

Показана схема для перехода с сетевого напряжения 220 вольт на постоянное 12 вольт.

Этим путем вам удастся запитать любой прибор, ранее служивший от акб. Такая переделка не скажется негативно на сроке службы шуруповерта, но следите за тем, чтобы при длительной работе не произошел перегрев инструмента.

Источник: https://izobreteniya.net/kak-peredelat-shurupovyort-na-set-220-volt/

Переделка шуруповерта на питание от розеточной сети

> Инструмент > Переделка шуруповерта на питание от розеточной сети

В хозяйстве современного человека не редким инструментом является шуруповерт, практически этот инструмент аналог электрической дрели. Достоинством этого вида считается автономное питание от портативного аккумулятора, вделанного в нижней части рукоятки.

Батарею надо периодически заряжать от сети через специальное зарядное устройство, при длительной эксплуатации аккумулятор выходит из строя, требуется замена, а стоят они недешево.

Поэтому многие пользователи задумываются, как переделать аккумуляторный шуруповерт, чтобы он работал от сети на 220 вольт.

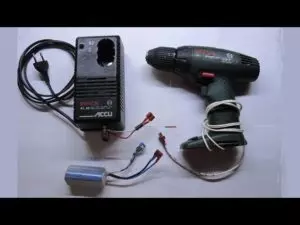

Общий вид одного из вариантов

Иногда потребители принимают решение, что необходима переделка шуруповерта в обычную электродрель с питанием от сетевой розетки. Возникает вопрос, как сделать это с меньшими затратами времени и финансов.

Если обладать определенными знаниями в электротехнике и практическими навыками, то питание шуруповерта от сети 220В сделать несложно.

Существует несколько способов с использованием различных устройств для преобразования электроэнергии к соответствующему виду для вращения мотора шуруповерта.

Способы, как переделать аккумуляторный шуроповерт

Переделка шуруповерта на питание от сети заключается в преобразовании напряжения 220В с переменным током в напряжение 12 или 18В постоянного тока. Один из самых надежных и простых способов преобразования шуруповерта в сетевой вариант – использовать его штатные комплектующие.

Переделка со штатным аккумулятором и зарядкой

Переделка аккумуляторного шуруповерта на сетевой в этом случ предполагает, что схему собирают на базе штатного зарядного устройства. Потребуются следующие материалы:

• Зарядное устройство;
• Аккумуляторная батарея;
• 2-3 метра гибкого многожильного медного провода, с двумя проводниками, сечением 2.5-4 мм2;
• Обычный набор инструментов и расходные материалы, паяльник, припой, изоляционная лента или термоусадочная трубка соответствующего диаметра к проводам. Для разборки шуруповерта потребуется отвертка, бокорезы и монтажный нож для резки и зачистки проводов.

Последовательность операций в процессе переделки шуруповерта в сетевой:

• Снимается крышка с корпуса зарядного устройства;
• На выходные контакты платы зарядного устройства, которые подключаются к аккумулятору во время зарядки, припаиваются концы провода с соблюдением полярности. Жила с красной изоляцией – к клемме «+», с синей изоляцией – к клемме минусу;

Плата зарядного устройства

• Полярности можно определить по надписям на плате или корпусе изделия. Для надежности можно включить зарядку и мультиметром измерить на выходе 12 В, и определить контакты по полярности;
• Из корпуса аккумуляторной батареи извлекаются гальванические элементы;

Как из аккумуляторного отсека извлекаются гальванические элементы

• На контакты внутри корпуса аккумуляторной батареи подключается провод от зарядки с соблюдением полярности.

Таким образом, шуроповерт преобразуется в сетевой. При включении устройства в розетку на входную цепь шуруповерта будет поступать соответствующее напряжение 12 или 18В постоянного тока.

https://www.youtube.com/watch?v=GW6k3zs2SSI

Соблюдение полярности рекомендуется, но не обязательно. При изменении полярности вал электродвигателя будет вращаться в обратную сторону, все современные шуруповерты имеют переключатель смены полярности, фактически осуществляется реверс вращения патрона шуруповерта.

Важно! Клеммы на плате зарядного устройства обычно делают из латунного сплава, к медным проводам их надо припаивать с кислотным припоем или удалить вообще, а провода припаять на дорожки печатной платы.

Перед пайкой в корпусах аккумуляторной батареи и зарядного устройства делаются отверстия, через которые протягивается провод. Для более жесткой фиксации его в пределах корпуса можно завязать в узел и намотать изоленты, чтобы диаметр намотки превышал Ø отверстия.

Замена неисправной платы зарядки на БП от компьютера

В случае, когда в комплекте БУ шуруповерта неисправна плата зарядки, чтобы сделать сетевой вариант, ставится блок питания с параметрами, подходящими по напряжению и мощности. Иногда блок питания подходит от персонального компьютера.

Надо учитывать, что сетевое питание преобразуется в 12 вольт постоянного тока, шуруповерт на холостом ходу потребляет ток до 4А, кратковременно в момент затяжки – более 40А, то пиковое значение потребляемой мощности может быть до 480 Вт.

Можно установить БП от ноутбука, они компактны и удобны для эксплуатации, но максимальная мощность этих моделей в пределах 100Вт, немного больше этого не всегда достаточно.

Блок питания для ноутбуков

Напряжение на выходе 19В, есть шуропеверты с таким питанием.

Мощность (P) = 19 А х 6,15 А = 117 Вт, тогда можно добавить преобразователь на 12В, и шуроповерт будет работать на холостом ходу и закручивать болты с небольшим усилием. При вкручивании саморезов в плотную деревянную поверхность такой блок питания может долго не протянуть – сгорит.

Расположение блока питания внутри системного блока ПК

Надежнее использовать блоки питания из системных блоков стационарных компьютеров. Они более мощные и по всем параметрам соответствуют для подключения к шуруповертам.

Пиковая мощность такого блока питания – 500Вт; номинальная для длительной эксплуатации нагрузки – 460Вт, это как раз то, что нужно для шуруповерта с питанием 12В.

На верхней крышке металлического корпуса расположен вентилятор, который подключается через разъемы к плате. Вентиляционное охлаждение позволяет БП выдерживать большие пиковые нагрузки в 500Вт в течение нескольких минут. Иногда вентиляторы расположены на боковых стенах, это зависит от модели БП.

Для подключения такого блока питания к шуруповерту надо выполнить всего несколько операций:

Видео:КАК БЫСТРО ПЕРЕДЕЛАТЬ ШУРУПОВЕРТ В СЕТЕВОЙ!!! САМЫЙ ПРОСТОЙ СПОСОБ!!!Скачать

• Отключить все разъемы БП от материнской платы и других элементов системного блока;
• Открутить винты крепления на корпусе БП и системника, потом извлечь его из системного блока;
• С подключением к сети 220В проблем не возникает, провод с разъемом входит в комплект БП;
• 12 вольтовый выход придется поискать, их в этой модели БП даже два, найти можно по маркировке на печатной плате. На некоторых разъемах пишется выходное напряжение напротив контактов;

Обозначение контактов на разъемах БП

К сведению. Когда надписей нет, ориентироваться можно по цвету проводников, в этой серии БП +12В с платы на разъем выводятся проводами с изоляцией желтого цвета. Подключение минуса делается черными проводами.

• Чтобы проверить правильность выбранной пары, надо включить блок питания и замерить напряжение мультиметром;

Обратите внимание! В нашем случае используется импульсный БП, который не запустится вне схемы системного блока. Не вдаваясь в подробности работы отдельных полупроводниковых элементов, просто примем как аксиому, что нужна доработка, которая заключается в простой перемычке.

• Зеленый провод, предназначенный для включения БП по штатной схеме, надо подсоединить на черный проводник, это делается прямо на плате. Лишний отрезок зеленого провода откусывается, оставшийся конец зачищается и припаивается на дорожку платы к черному проводнику;

Доработка в блоке питания АХ500-А, установка перемычки

• После сделанной доработки БП можно включить в сеть и проверить мультиметром наличие 12В на выбранной паре проводов;
• Желтый и черный проводник можно удлинить и припаять к ним разъем;
• В аккумуляторном корпусе для подключения шуруповерта, как и в предыдущих случаях, удаляются отслужившие свой срок гальванические банки, и устанавливается ответная часть разъема к линии от блока питания. Варианты могут быть разные, можно шнур припаять к шуруповерту, а разъем – подключать на блоке питания, кому как удобно;

Выводы с блока питания 12В припаиваются к разъему, идущему на шуруповерт

• При пайке разъемов и соединений не забывайте предварительно на провода одевать термоусадочные трубки и усаживать термофеном, изолируя места пайки. В крайнем случае делайте это обычной изолентой;
• Не задействованные выводы проводов с БП можно откусить или свернуть, заизолировать концы и сложить внутри корпуса.

Блок АХ500-А с вентилятором

Обратите внимание! При сборке корпуса не забудьте подключить вентилятор. Если вы его отпаивали или откусывали в процессе монтажа, надо запоминать контакты  подключения. Вентилятор запитывается от линии 12В, по этому признаку можно легко найти точки подключения шуруповерта.

Трансформаторная схема для питания шуруповерта

Один из доступных способов быстро запитать шуруповерт от сети – использовать классическую схему с понижающим трансформатором на 220В/12-15В и диодным мостиком, преобразователем переменного напряжения в постоянное.

https://www.youtube.com/watch?v=DCqQ3nAQFQM

Схема трансформаторного блока питания

Все элементы легко размещаются в любом корпусе, необходимые органы управления, контроля и индикации выводятся на лицевую панель.

Трансформаторы и диоды с соответствующими параметрами, выдерживающие мощности более 100Вт, можно взять в старой бытовой технике (телевизорах, магнитофонах), с стабилизаторов напряжения и других блоков питания. При необходимости переделываем трансформатор, доматываем вторичную обмотку или ставим в обмотку вывод на определенном количестве витков, для достижения на выходе 12-15В.

Установка элементов трансформаторного блока питания в корпус

Диоды рекомендуется размещать на дюралевом радиаторе, который эффективно отводит тепло, продлевая ресурс работы. Обладая определенными практическими навыками и знаниями в электротехнике, трансформатор можно намотать своими руками.

В продаже есть много блоков питания с подходящими характеристиками, чтобы запитать шуроповерт от сети, но для этого необходимы финансовые затраты. При наличии старого системного блока от ПК несложно переделать блок питания, тем более что при необходимости его нетрудно привести в исходное состояние и использовать по назначению.

Переделка шуруповерта на литиевые аккумуляторы 18650

Источник: https://elquanta.ru/instrument/peredelka-shurupoverta-ot-rozetochnojj-seti.html

Переделка шуруповерта на питание от сети

Шуруповёрт – это инструмент, предназначенный для закручивания шурупов и сверления отверстий небольшого диаметра. Есть сетевые, с питанием от сети 220В и аккумуляторные, с двумя сменными аккумуляторами.

Аккумуляторный и сетевой шуруповёрты

Если аккумуляторная батарея в таких устройствах выходит из строя, то есть три варианта:

• замена батареи – дорого, в аппарате бюджетного класса цена комплекта приближается к стоимости нового аппарата;
• ремонт – не всегда возможен, а в некоторых случаях его стоимость сравнима со стоимостью новых аккумуляторных батарей;
• переделка аккумуляторного шуруповёрта на сетевой.

В этой статье рассказывается о том, как осуществить питание шуруповерта от сети 220в, или как из аккумуляторного шуруповёрта сделать сетевой.

Устройство шуруповерта

Этот механизм состоит из следующих частей:

• Электродвигатель постоянного тока. Имеет форму цилиндра, в корпусе вместо обмотки возбуждения находятся постоянные магниты. Это упрощает конструкцию и обеспечивает достаточный крутящий момент при низких оборотах. На вал электромотора надета ведущая (солнечная) шестерёнка планетарного редуктора;
• Реверсивный регулятор числа оборотов. Схема регулировки собрана на ШИМ-контроллере и полевовом транзисторе. Реверс осуществляется переключением полярности подключения питания к щёткам двигателя;
• Планетарный редуктор. Выполнен в отдельном корпусе. Своё название получил из-за сходства с Солнечной системой. Состоит из кольцевой шестерни, центральной (солнечной) шестерёнки, сателлитов и водила. Кольцевая шестерёнка передаёт усилие через подпружиненные шарики регулятора нагрузки. Есть модели с двухскоростными редукторами. Повышенная скорость включается при использовании устройства в качестве дрели;
• Механизм ограничения усилия вращения. Служит для ограничения усилия при закручивании шурупов. Передаёт вращающий момент через шарики, прижимаемые регулируемой пружиной;
• Съёмный аккумулятор. Состоит из отдельных элементов в одном корпусе. Напряжение в разных моделях составляет от 9 до 18 вольт.

Конструкция аккумулятора шуруповерта

Переделка шуруповерта на литиевые аккумуляторы 18650

Устройство аккумуляторной батареи не зависит от марки. Во всех аппаратах конструкция аккумуляторов похожа и отличается внешним видом, корпусом и контактами.

https://www.youtube.com/watch?v=CpViBcY-oUo

Устройство аккумуляторной батареи

В корпусе находятся несколько элементов, соединённых последовательно. Их количество зависит от напряжения каждого элемента и батареи в целом. При использовании самых распространённых, никель-кадмиевых элементов с напряжением 1,2В, для питания устройства номиналом 12В необходимо 10 шт. Ёмкость батареи указывается в ампер-часах.

Интересно. При последовательном соединении растёт выходное напряжение, а ёмкость не меняется и равна ёмкости отдельных элементов.

Типы аккумуляторных элементов

Видео:Шуруповерт 18 вольт переделываем от сети 220 из зарядного устройства. Спасаем инструмент.Скачать

Блок питания для шуруповерта 12в своими руками

В этих устройствах применяют элементы разных типов и напряжений, каждый из которых имеет свои достоинства и недостатки.

Самые распространённые – никель-кадмиевые (Ni – Cd) напряжением 1,2В.

Достоинства:

• низкая цена;
• хранятся в разряженном состоянии.

Недостатки:

• обладают эффектом памяти;
• высокий саморазряд;
• маленькая ёмкость;
• малое количество циклов заряд/разряд.

Более прогрессивные никель-металл-гидридные (Ni-MH) напряжением 1,2В.

Достоинства:

• меньшие эффект памяти и саморазряд;
• большие ёмкость и число циклов заряд/разряд.

Недостатки:

• более высокая цена;
• плохо переносят низкие температуры и хранение в разряженном состоянии.

Самые прогрессивные литий-ионные (Li-Ion) напряжением 3,6В.

Достоинства:

• отсутствие эффекта памяти;
• очень низкий ток саморазряда;
• высокая удельная ёмкость, позволяющая уменьшить вес и габариты прибора;
• многократно превышающее другие типы аккумуляторов число циклов заряд/разряд.

Недостатки:

• высокая цена;
• потеря ёмкости через три года после изготовления.

Переделка шуруповерта на питание от сети 220В

При выходе из строя аккумуляторной батареи и невозможности её ремонта единственный выход – переделка аккумуляторного шуруповерта в сетевой.

Источники питания 24 и 12 Вольт

При этом мощность блока питания должна превышать мощность двигателя с учётом возможных перегрузок в момент завершения закручивания.

В паспорте устройства она не указана, но этот параметр написан на корпусе электромотора, или его можно вычислить, подключив аппарат к источнику постоянного напряжения через амперметр.

Для двигателя мощностью 70Вт достаточно блока питания 120Вт.

Важно! Мощность зарядного устройства недостаточна для его работы. При переделке аккумуляторного шуруповёрта в сетевой, на 220 вольт, необходимо использовать другой блок питания.

Использование внешнего блока питания

Внешнее питающее устройство имеет большие габариты, чем встроенное, но в любом случае, если запитать шуруповерт от сети, то инструмент будет «привязан» проводом к розетке.

Ток, идущий от блока питания, достигает 10-15А, поэтому сечение кабеля должно быть не менее 1мм².

Интересно. Шуруповёрт можно запитать от старого автомобильного аккумулятора или от машины, через гнездо прикуривателя.

Компьютерный блок питания

Самый простой и дешёвый вариант – использование блока питания от старого компьютера мощностью не меньше 300Вт и током 15А.

В старых блоках был выключатель, в современных – для включения необходимо замкнуть провода, идущие к аппарату. Цвет этих проводов зависит от модели. Это можно узнать в интернете или методом подбора.

Выход 12В находится в четырёхштырьковом разъёме: чёрный «–», жёлтый «+».

Такие приборы имеют встроенный вентилятор, поэтому при изготовлении для него корпуса необходимо сделать отверстия или устанавливать вентилятором наружу. Лучше всего просто спрятать лишние провода внутрь корпуса.

Важно! Шуруповёрт 14,4 или 18 вольтовый будет работать на пониженной мощности.

Зарядное устройство для автомобильного аккумулятора

Требования к этому устройству такие же, как и при использовании компьютерного блока.

https://www.youtube.com/watch?v=piOAJNEx5H8

Если есть, то желательно использовать устройство со встроенным вольтметром и регулировкой напряжения. В некоторых моделях внутри установлено токоограничивающее сопротивление. Его необходимо закоротить.

Как сделать самодельный блок питания

Кроме покупного, блок питания можно изготовить самостоятельно. Для этого необходим трансформатор мощностью 160Вт, такие устанавливались в ламповых телевизорах.

Прежде всего, необходимо определить необходимое количество витков. Порядок действий следующий:

Видео:Переделка шуруповерта-18в на 220 за 5минут! DIY.Alteration of the screwdriver-18V to 220!Скачать

• разобрать трансформатор;
• с катушки отмотать все вторичные обмотки;
• намотать 10 витков провода;
• собрать трансформатор;
• подсоединить к сети 220В;
• замерить напряжение на вторичной обмотке;
• разделить количество витков (в данном случае 10) на измеренное напряжение.

Получившуюся величину умножают на напряжение питания шуруповёрта и получают необходимое число витков.

Внимание! Количество витков на вольт можно получить, измерив напряжение и посчитав витки во вторичной обмотке.

Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трансформаторе.

На выходе трансформатора переменное напряжение, а устройству необходимо постоянное, поэтому дополнительно к трансформатору устанавливается диодный мост. Он собирается из диодов на радиаторах, напряжением более 20В и током 10А. Монтируется он вместе с трансформатором или в корпусе аккумулятора, из которого вынуты элементы.

Встроенный блок питания в корпусе от аккумулятора

При наличии желания, времени и «прямых» рук блок можно разместить в корпусе аккумулятора. Для этого приобретается готовое устройство с соответствующими параметрами, вынимается из своего корпуса и монтируется в корпусе аккумулятора. Вывода припаиваются проводом, сечением не менее 1мм² к клеммам батареи, и меняется сетевой шнур на более длинный.

Важно! Если в корпусе блока питания были вентиляционные отверстия, то необходимо сделать аналогичные в новой конструкции.

Сборка исправной батареи из двух, потерявших ёмкость

Из двух неисправных устройств можно собрать одно, пригодное к эксплуатации.

Важно! Подключив к корпусу неисправного аккумулятора блок питания, второй отремонтированный обеспечит мобильность при выполнении небольших объёмов работ.

Поиск неисправных элементов

Аккумуляторная батарея собрана из отдельных элементов. Они выходят из строя не одновременно, но даже один неисправный элемент ухудшает работу всей батареи.

Для определения потерявших ёмкость частей необходимо:

• зарядить аккумулятор;
• поработать до потери мощности;
• разобрать батарею;
• замерить напряжение на каждом элементе в отдельности.

Батарейки, на которых напряжение будет заметно меньше остальных или вообще отсутствовать, необходимо заменить.

Ремонт аккумулятора

После определения и удаления неисправных частей, из оставшихся собирается устройство, пригодное к дальнейшей эксплуатации. Соединение производится пайкой, проводами сечением 1,5мм² или полосой, аналогичной той, которой детали соединялись раньше.

При недостаточном количестве исправных элементов докупаем недостающие или переделываем инструмент на сетевое питание 220 вольт.

Знание того, как переделать аккумуляторный шуруповерт в сетевой своими руками, поможет сохранить деньги и не приобретать новое устройство.

Источник: https://amperof.ru/elektropribory/peredelka-shurupoverta-pitanie-ot-seti.html

Переделка шуруповерта с аккумуляторного на сетевое питание. Вариантов много – результат один!

Те, кто использовал аккумуляторный шуруповерт – оценил его удобство. В любой момент, не путаясь в проводах, можно подлезть в труднодоступные ниши. Пока не разрядится аккумулятор.

Это первый недостаток – нуждается в регулярной подзарядке. Рано или поздно аккумуляторы выработают свой ресурс циклов перезаряда.

Это второй недостаток. Этот момент наступит тем раньше, чем дешевле ваш инструмент. Экономя средства при покупке, мы чаще всего приобретаем недорогие китайские «no-name» приборы.

В этом нет ничего зазорного, но следует отдавать себе отчет: производитель экономит так же, как и вы. Следовательно, самый дорогой блок (а это именно батарея) при комплектации будет самым дешевым. В результате мы получаем отличный инструмент с исправным двигателем и не изношенным редуктором, который не работает по причине некачественного аккумулятора.

https://www.youtube.com/watch?v=JNlAelaN1yE

Есть вариант приобрести новый комплект батарей, или заменить в блоке неисправные аккумуляторы. Однако это бюджетное мероприятие. Стоимость сопоставима с покупкой нового шуруповерта.

Второй вариант – применение запасного или старого аккумулятора от автомобиля (если он у вас имеется). Но стартерная батарея имеет большой вес, и пользование таким тандемом не очень комфортно.

Выход есть – переделка шуруповерта в сетевой

Да, при этом теряется одно из преимуществ аккумуляторного инструмента – мобильность. Но для работ в помещениях с доступом к сети 220 вольт – это отличный выход. Тем более что вы даете новую жизнь сломанному инструменту.

Есть две концепции, как из аккумуляторного шуруповерта сделать сетевой:

• Внешний блок питания. Идея не такая абсурдная, как может показаться. Даже крупный и тяжелый понижающий выпрямитель может просто стоять возле розетки. Вы одинаково привязаны к блоку питания, и к воткнутой сетевой вилке. А низковольтный шнур можно сделать любой длины;

Соответственно, питающий шнур на 12-19 вольт должен быть с большим сечением, нежели на 220 вольт.

• Блок питания в корпусе от аккумулятора. Мобильность сохраняется, вы ограничены лишь длиной сетевого кабеля. Единственная проблема – как втиснуть достаточно мощный трансформатор в небольшой корпус. Вопросы по поводу того, как работает магазинный компактный шуруповерт от сети – можно не задавать. Там изначально установлен мотор на 220 вольт. Снова вспоминаем закон Ома, и понимаем, что мощный электродвигатель на 220 вольт может быть компактным.

Рассмотрим вариант с выносным блоком питания

Использование блока питания от персонального компьютера.
На радиорынке за небольшую стоимость можно приобрести старый блок питания от персонального компьютера. Нужен вариант формата «АТ», который нужно было выключать клавишей после выхода из операционной системы.

Пользователи со стажем помнят такие системные блоки. Преимущество такого БП еще и в том, что там указана честная мощность. Если написано 300W – значить можно смело снять с 12-вольтового выхода 15-16 ампер (снова обращаемся к закону Ома). Этого вполне достаточно для питания среднего шуруповерта.

Такие блоки имеют в комплекте кнопку включения. Еще одно преимущество – наличие вентилятора охлаждения и продвинутой системы защиты от перегрузки. Если вы будете прятать источник питания в красивый корпус – не забудьте оставить отверстие для вентиляции.

Подключение очень простое. Черный провод (-), желтый провод (+12V).

Ограничения – шуруповерт с напряжением питания выше 14 вольт, работать не будет.

Использование зарядного устройства для автомобильного аккумулятора.
Принцип тот же, что и с использованием компьютерного блока питания. Надо приобрести старый блок заряда для стартерных батарей.

Современная мода на компактные импульсные зарядники оставила за бортом аналоговые линейные приборы, с ручной регулировкой напряжения и тока заряда.

Поэтому такой прибор можно приобрести на автомобильном рынке за символическую стоимость.

Хорошо, если напряжение можно регулировать плавно – в таком случае, ваш импровизированный блок питания подойдет к любому шуруповерту. Переделка его на сетевой инструмент сводится к подключению входа электромотора к силовым клеммам зарядного устройства.

Популярное:  Биты для шуруповерта — виды и применение

Видео:Шуруповёрт 18вольт переделываем от сети 220вольт. Часть 2.Скачать

Изготовление самодельного блока питания.
Если вы знакомы с принципами построения электрических схем – можно самостоятельно изготовить блок питания. Схема, дающая общие понятия – на иллюстрации.

Трансформатор можно подобрать от старого лампового телевизора, или другой бытовой техники. Мощность по 220 вольтам 250-350W. Главное, блок питания – донор не должен быть импульсным.

Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка выполняется из провода соответствующего сечения. Впрочем, если ток выходной обмотки будет не менее 15 ампер (см. спецификацию трансформатора) – беспокоиться не о чем. После потерь на диодном мосту (1-1,5 В на диоде) вы получите требуемое значение на выходе.

https://www.youtube.com/watch?v=4IM5bhSGYwI

Если вы имеете электротехническое образование – произведите расчет самостоятельно. Или практическим способом: подключив в качестве нагрузки лампу накаливания 220 вольт 100W, замерьте напряжение на выходе. Если оно превышает потребности шуруповерта – уменьшите количество витков вторичной обмотки трансформатора.

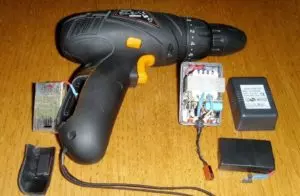

Сетевой блок питания для шуруповерта в корпусе от аккумулятора

Если ваш инструмент не слишком мощный – можно разместить блок питания в ручке или корпусе от испорченных аккумуляторов.

Встраиваем готовый блок питания.
Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.

Размещаем в коробке от аккумуляторных батарей шуруповерта. Все компоненты должны быть надежно закреплены. При необходимости удлиняем провода, соединяющие плату управления и трансформатор. Если схема во время работы коснется металлических частей трансформатора – произойдет короткое замыкание.

Поскольку место в корпусе позволяет – разнесите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы не выбрали – нагрузка будет высокая, и возможен перегрев.

Не лишним будет закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом продолжительное время, отключите его от сети и потрогайте радиодетали на плате управления.

Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно проделать отверстия для циркуляции воздуха.

Переделка блока питания своими руками не отнимет много времени, а стоимость приобретенного модуля несравнима с восстановлением работоспособности аккумулятора.

Самодельная схема питания. Если вы с паяльником на «ты» – этот материал пригодится в качестве инструкции.

Схема реализована на доноре, в виде балласта к галогеновому прожектору мощностью 150W. Добавленные компоненты указаны на схеме цветными вставками.

Источник: http://obinstrumente.ru/elektroinstrument/shurupovert/peredelka-shurupoverta-na-setevoe-pitanie.html

Как переделать аккумуляторный шуруповерт в сетевой для работы от сети 220 вольт: пошаговые инструкции + видео

Аккумуляторный шуруповёрт — прекрасный помощник в хозяйстве. Инструмент вместе с мастером работает в доме и в саду, трудится в гараже или в поле. До тех пор, пока не сядет аккумулятор.

Количество циклов заряд-разряд у аккумулятора ограничено, батарея портится и от безделья: саморазряд разрушает элементы. В среднем аккумулятор живёт 3 года, после чего его приходится заменять.

Спасти инструмент можно, переделав его в сетевой. Переделка выполняется разными способами.

Действительно ли стоит переделывать?

Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания.

Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства.

В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.

Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:

1. Инструмент получает новую жизнь.
2. Больше не нужны батареи, требующие заряда.
3. Крутящий момент инструмента не зависит от заряда батареи.

Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.

Внимание! Работы на высоте, превышающей два метра, переделанным шуруповёртом не допускаются.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Подключение шуруповёрта к зарядному устройству

Внимание! При низком напряжении велики потери в проводе, поэтому кабель между зарядным устройством и инструментом должен быть не длиннее 1 метра, сечением не менее 2,5 кв. мм.

https://www.youtube.com/watch?v=IMd73-DSZ4s

Последовательность действий:

1. Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.

2. Разобрать старый аккумулятор и вынуть из него севшие элементы.

   Разбор старого аккумулятора

3. Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.

   Нужно продеть в корпус провод и закрепить в отверстии

4. Удалённые из аккумулятора элементы нарушат развесовку шуруповёрта — рука будет уставать. Чтобы восстановить баланс, в корпус следует поместить груз — это может быть плотное дерево или кусок резины.

   Балласт в корпусе

5. Припаять кабель к клеммам бывшего аккумулятора, подключаемым к шуруповёрту.

   Необходимо припаять провод к клеммам аккумулятора

6. Собрать корпус аккумулятора.

   Установить крышку аккумулятора на место

7. Остаётся испытать обновлённый инструмент в работе.

Внимание! В закрытом корпусе блок питания плохо охлаждается. Рекомендуется проделать отверстия в стенках корпуса. Не работайте инструментом без перерыва дольше 15 минут.

Порядок действий:

1. Разобрать старый аккумулятор и вынуть из него неработающие элементы.

   Нужно удалить из корпуса старые элементы

2. Установить блок питания в корпус аккумулятора. Подключить контакты высокого напряжения и клеммы низкого напряжения.

   Блок питания в корпусе аккумулятора

3. Собрать и закрыть корпус аккумулятора.

   Сборка корпуса

4. Установить аккумулятор в шуруповёрт.

   В конце нужно установить аккумулятор на место

5. Включить вилку блока питания в розетку и проверить обновлённый сетевой инструмент в работе.

Внимание! Соблюдайте правила электробезопасности. Пайку и подключение проводите при обесточенном устройстве.

Пошаговая инструкция:

1. Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.

   Сначала потребуется вытащить батареи из корпуса аккумулятора

2. Установить элементы электрической схемы блока питания на монтажную плату, припаять контакты.

   Нужно собрать плату блока питания

3. Установить собранную плату в корпус. Проверить тестером наличие напряжения на выходе.

   Блок питания в корпусе

4. Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.

   Останется только собрать корпус аккумулятора

5. Подключить шуруповёрт к электрической сети и проверить его работу.

Подключение к внешнему блоку питания

Внимание! В процессе доработки потребуется разобрать корпус шуруповёрта и вмешаться в электрическую схему. Запомните последовательность разборки, чтобы собрать все части в обратной последовательности.

Что делать:

1. Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.

   Нужно найти провода питания шуруповёрта

2. Подобрать подходящий блок питания, например, от ноутбука. Подобрать к нему переходник для разъёма низкого напряжения.

   Блок питания ноутбука

3. Подключить шуруповёрт к новому блоку питания и проверить его работу.

Подключение к блоку питания от компьютера

Инструкция:

1. Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.

   Необходимо подобрать компьютерный блок питания

2. Разобрать корпус шуруповёрта. Найти внутри провода питания двигателя. Припаять к проводам разъёмы для компьютерного блока питания.

   Далее разобрать шуруповёрт и найти провода питания

3. Вывести из корпуса разъёмы для подключения компьютерного блока питания.

   Разъёмы питания

4. Подключить шуруповёрт к новому блоку питания.

   После подключить шуруповёрт к блоку питания

5. Включить блок питания в сеть и проверить работу прибора.

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

• заменить старые банки аккумуляторов на новые;
• подключить шуруповёрт к автомобильному аккумулятору;
• подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Замена старых элементов

Внимание! Заменяя батареи, обращайте внимание на правильную полярность подключения элементов.

https://www.youtube.com/watch?v=Uuo74ouPThc

Порядок действий:

1. Раскрыть корпус аккумулятора.

   Необходимо открыть корпус аккумулятора

2. Достать из корпуса старые элементы. Поместить на место новые батареи и перепаять их между собой.

   Требуется перепаять новые батареи между собой и собрать аккумулятор

3. Собрать аккумулятор, закрыв крышку корпуса.
4. Установить обновлённый аккумулятор в шуруповёрт. При необходимости зарядить батарею.

Внимание! Заряжать переделанный аккумулятор следует только специально подобранным зарядным устройством.

Подключение к автомобильному аккумулятору

Инструкция:

1. Раскрыть корпус шуруповёрта.

   Необходимо снять с инструмента верхнюю крышку

2. Найти контакты, через которые подаётся питание на двигатель.

   Контакты питания

3. Взять автомобильные провода с зажимами «крокодил», которые используют для зарядки аккумуляторов. Зачистить провода и прикрепить их напрямую к контактам питания стяжками, а ещё лучше — припаять.

   Нужно прикрепить провода к контактам

4. Замотать соединения изоляционной лентой и аккуратно уложить кабель в корпусе инструмента.

   Необходимо изолировать кабель

5. Собрать шуруповёрт.

   Остаётся закрыть корпус шуруповёрта

6. Подсоединить клеммы. Опробовать инструмент в работе.

Подключение к внешнему аккумулятору

Видео:КАК СДЕЛАТЬ ШУРУПОВЁРТ РАБОТАЮЩИЙ ОТ 220 ВОЛЬТ БЕЗ ВЛОЖЕНИЙСкачать

Последовательность действий:

1. Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.

   Необходимо найти внешний аккумулятор

2. Взять провод сечением не менее 2,5 кв. мм. Снять изоляцию и установить на медные концы зажимные клеммы, подходящие для крепления на аккумуляторе.

   Клеммы на кабеле

3. Второй конец кабеля поместить в корпус старого аккумулятора и припаять к клеммам, вставляющимся в шуруповёрт.

   Кабель подключен к клеммам старого аккумулятора

4. Вставить корпус аккумулятора в шуруповёрт, подключить кабель клеммами к аккумулятору.

   Необходимо собрать компоненты вместе

5. Опробовать восстановленный инструмент в работе.

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.

• Максим Тигулев
• Распечатать

Источник: https://grounde.ru/kak-peredelat-akkumulyatornyj-shurupovyort-dlya-raboty-ot-seti-220-v-ili-vneshnego-istochnika-pitaniya-instrukcii.html

Видео

Без вложений. Затрат.Питание от сети 220 вольт шуруповерта 12 вольт ИНТЕРСКОЛ..Скачать

Как перевести шуруповёрт на питание от сети 220В своими рукамиСкачать

Как шуруповерт запитать от сети 220 вольт (от розетки)Скачать

Аккумуляторный шуруповёрт переделываем в сетевой шуруповёрт. Как перевести шуруповёр на питание 220Скачать

Питание шуруповерта от сети 220ВСкачать

Переделка аккумуляторного шуруповёрта в сетевой 220в своими рукамиСкачать

Переделываем аккумуляторный шуруповерт от розетки 220 через блок питания компьютера.Скачать

ШУРУПОВЕРТ ОТ СЕТИ 220 ЛЕГКО!Скачать

Как Переделать Шуруповёрт На Работу от Сети Своими РукамиСкачать

Универсальный шуруповерт своими рукамиСкачать

Шуруповёрт + 220 вольт. Простое решение.Скачать

Как сделать из аккумуляторного шуруповерта сетевой? Проще простого!Скачать

ШУРУПОВЕРТ ОТ СЕТИ. Блок питания для шуруповерта своими руками.Скачать

Как переделать ШУРУПОВЕРТ на 220. #шуруповёрт #блокпитаниядляшуруповертаСкачать
