Переделка Шуруповерта На Питание От Блока Питания + видео

Блок питания для шуруповерта 18в своими руками: готовые варианты и схема самодельного трансформаторного БП

Шуруповерт на аккумуляторной батарее применяется в строительной сфере. Он зарекомендовал себя очень хорошо благодаря его главному преимуществу — мобильности.

Износ аккумулятора — основная причина покупки нового устройства, хотя некоторые сдают в мастерскую. Радиолюбители нашли выход из этой ситуации и предлагают использовать подручные материалы.

Одним из таких является блок питания для шуруповерта 18в своими руками.

Способы реанимации шуруповерта

Главным преимуществом шуруповерта можно назвать мобильность.

Аккумулятора хватает на длительное время и к тому же можно приобрести еще один аккумулятор для этой модели, если объем работ велик и сроки поджимают.

Несмотря на то, что АКБ используется в основном литий-ионная (очень качественный тип аккумулятора), есть вероятность выхода из строя цепи питания, а также и самого автономного источника.

Производится питание и подзарядка шуруповерта от сети 220В. На батарею идет напряжение порядка 14в или 20 В (все зависит от конкретной модели). Аккумулятор выдает напряжение питания 12 или 18 вольт соответственно.

Если изделием часто не пользоваться, то со временем батарея приходит в негодность, хотя литий-ионный аккумулятор защищен от перезаряда и полного разряда, нет смысла надеяться на эту защиту. Основными решениями вопроса являются:

1. Заменить батарею на исправную (будет сделать достаточно сложно, хотя и возможно).
2. Приобрести новый шуруповерт.
3. Переделать шуруповерт с питанием от сети.

Очень просто переделать аккумуляторную модель в сетевую (шуруповерт от сети 220 вольт). Этот вариант обладает преимуществами, например:

1. Исчезает необходимость постоянной подзарядки аккумулятора.
2. Работа инструмента без перегрузок благодаря постоянному крутящему моменту.
3. Можно сделать такую модель, которая будет и подзаряжать аккумулятор любого типа.
4. Качество сборки (для блока питания будут использованы детали высокого качества, ведь пользователь делает это для своих целей. Не имеет смысла постоянно отвлекаться на ремонт электрической части — это лишнее ВРЕМЯ, а для некоторых — утрата части дохода).

При переделке шуруповерта на сетевой своими руками исчезнет его мобильность. Это можно исправить, переделав инструмент под аккумуляторную батарею любого типа и на любое питание.

Варианты переделывания

Существует несколько вариантов переделывания шуруповерта, и только пользователь решает для себя какой из них выбрать. Основные способы:

1. Применить зарядник для ноутбука (подключить адаптер для ноутбука).
2. Использовать компьютерный импульсный блок питания (далее БП) от персонального компьютера.
3. Использовать автомобильный аккумулятор.
4. Усовершенствовать БП для питания галогенных ламп.
5. Собрать БП самостоятельно.

Пункты с 1 по 4 практически не требуют особого навыка и подойдут большинству людей. Суть их заключается в использовании уже готовых устройств, ведь практически все готовые БП защищены от короткого замыкания (КЗ), различного рода перегрузок и помех, а автомобильный аккумулятор является вообще идеальным источником питания.

Зарядка для ноутбука

Очень простой способ, требующий минимум знаний в области радиоэлектроники. Для изготовления блока питания для шуруповерта 12в своими руками подойдет любое зарядное устройство для ноутбука. Для переделывания необходимо выяснить напряжение питания шуруповерта и подобрать соответствующую зарядку. Необходимо произвести следующие действия:

1. Разобрать аккумуляторный отсек и достать неисправную аккумуляторную батарею.
2. На зарядке от ноута отрезать выходной разъем (не сетевой — входящий. Это очень важно).
3. Зачистить провода.
4. Включить зарядку (провода не должны соприкасаться) и проверить прибором постоянное напряжение (для этих целей подойдет любой вольтметр с напряжением измерений свыше 50 В или обыкновенный мультиметр).
5. После произведения измерений параметров электропитания необходимо припаять провода, соблюдая полярность.
6. Закрыть аккумуляторный отсек, поместив в него зарядное устройство, и вывести шнур питания.
7. Включить в сеть и проверить работу инструмента.

При покупке зарядного устройства следует обратить внимание на его габариты, а лучше взять шуруповерт с собой, предварительно вытащив батарею и разобрав аккумуляторный отсек. При монтаже нужно соблюдать правила техники безопасности, чтобы избежать поражения электрическим током и предотвратить выход из строя зарядки для ноутбука.

Блок питания компьютера

Еще одним неплохим вариантом является использование блока питания от персонального компьютера и желательно форм-фактора АТ. Основные параметры БП: мощность 300..350 Вт, напряжение 12 В и ток величиной не менее 16 А.

Этот вариант не подойдет для шуруповерта на 18 В. Основными преимуществами является наличие кнопки включения, защита от КЗ, перегрузок, а также система охлаждения, которой нет в заводской модели шуруповерта.

Для реализации этой идеи необходимо выполнить следующие шаги:

1. Раскрутить блок питания АТ.
2. Защита от включения снимается путем замыкания зеленого провода с любым черным из этого разъема (при включении БП он не запустится, если не обойти защиту).
3. На белых разъемах, которые вставляются в жесткий диск или другой накопитель, оставить желтый и черный провода, а все остальные нужно обрезать и заизолировать.
4. Удлинить желтый и черный провода кабелем необходимой длины (желательно припаять, так как скрутки могут окисляться).
5. Припаиваем желтый и черный провод, соблюдая полярность, к контактам аккумуляторного отсека и собираем его.
6. Для БП можно использовать провод длиннее (сетевой шнур). Кроме того, нужно сделать кожух для БП компьютера в целях соблюдения техники безопасности при работе с электроприборами.

После всех проделанных шагов включаем БП в сеть и запускаем инструмент. Если все сделано верно, то он должен работать. Если вращение происходит в обратную сторону, необходимо разобрать аккумуляторный отсек и изменить полярность. При отсутствии питания следует удостовериться в наличии входного и выходного напряжений.

Автомобильный аккумулятор

Оптимальный способ источника электрической энергии, защищенный от случайных КЗ, напряжение стабилизированное и отсутствуют различные помехи.

Существенными недостатками являются его габариты, масса и необходимость зарядки. Пример использования очень прост.

Нужно всего-навсего запитать шуруповерт от клемм аккумулятора, использовав при этом кабель нужной длины, и предварительно выпаять старый аккумулятор.

https://www.youtube.com/watch?v=GW6k3zs2SSI

К автомобильному аккумулятору необходимо приобрести зарядное устройство или сделать самодельное трансформаторное ЗУ. Кроме того, нужно защитить аккумулятор от попадания дождя и мусора. Для этого делается специальный корпус с выводами для зарядника и питанием для шуруповерта.

Самодельный БП

Необходимо приниматься за изготовление самодельного БП в том случае, если есть знания в области радиотехники. Нужно подготовить детали и инструмент заранее и полностью сосредоточиться на работе, во время которой возможен выход из строя радиоэлемента или поражение электрическим током (напряжение питания 220 В).

Простейшая схема

При изготовлении необходимо подготовить корпус для монтажа радиодеталей, инструмент, кусок гетинакса, провод и радиодетали. После чего приступить к сборке согласно схеме 1.

Схема 1 — Простой БП на 12 или 18 вольт.

Трансформатор подойдет практически любой со следующими параметрами: мощность 250..300 Вт, напряжение на вторичке 24..30 В, а ток номиналом от 15 А и выше. Диодный мост собирается из мощных диодов (подобрать по справочнику).

После сборки необходимо проверить напряжение питания: если оно выше необходимого значения, то нужно уменьшить напряжение II обмотки (уменьшение количества витков). При низком напряжении домотать вторичку проводом такого же сечения.

После сборки произвести монтаж в корпусе.

При условии, что шуруповерт недостаточно мощный, можно произвести монтаж, непосредственно, в аккумуляторном отсеке. Если БП собирается отдельно, рекомендуется обеспечить охлаждение, потому что во время запуска двигателя номинальный ток увеличивается в 7 раз.

В результате этого увеличения происходит нагрузка на БП, и он начинает греться. Нагревание происходит из-за недостаточной мощности источника питания. После готовности БП нужно проверить шуруповерт: запускать его несколько раз и удостовериться в отсутствии нагрева радиоэлементов.

При эксплуатации переделанного шуруповерта нужно придерживаться основных требований:

1. Необходимо давать инструменту время на остывание после каждых 20..30 минут работы.
2. Не работать на большой высоте или делать это аккуратно (возможно падение БП и, вследствие этого, утрата равновесия и получение травмы).
3. Следить за состояние питающего кабеля, он не должен пережиматься (может привести к КЗ, которое чревато отрицательными последствиями для инструмента и человека).

При КЗ происходит плавление металла. В результате этого возможны ожоги и металлизация кожи (вкрапление в нее частичек расплавленного металла). Кроме того, возможен преждевременный выход из строя самого инструмента и БП. При соблюдении мер предосторожности шуруповерт может прослужить очень долго.

Таким образом, при выходе аккумулятора шуруповерта на 18 В или 12 В, вовсе необязательно покупать новую батарею или шуруповерт.

Видео:🔌Как перевести шуруповёрт на питание от сети 220Скачать

Все зависит от сферы применения инструмента: при надобности мобильности инструмента следует заменить аккумулятор или приобрести новый шуруповерт. В случае когда мобильность не играет особой роли, нужно переделать его на питание от сети.

Следуя простым рекомендациям и соблюдая правила техники безопасности, можно не только увеличить вероятность продления срока эксплуатации, но и снизить риск получения травмы.

Источник: https://chebo.pro/stroyka-i-remont/varianty-blokov-pitaniya-dlya-shurupoverta-18v-svoimi-rukami.html

Как своими руками переделать блок питания шуруповёрта 12 и 18 вольт на работу от сети

Незаменимым помощником в работе является шуруповёрт. Применение его эффективно не только в домашнем хозяйстве, но и в профессиональной деятельности. В настоящее время трудно представить проведение ремонтных и отделочных работ без этого универсального электроинструмента.

Шуруповёрт может работать в любом месте, независимо от наличия питающей электрической сети. Но аккумуляторная батарея (АКБ) электроинструментов имеет свойство разряжаться, а количество циклов заряда ограничено.

В среднем аккумулятор живёт около трёх лет, а потом приходится его менять, поэтому народные умельцы стали переделывать питание на сетевой вариант.

Когда аккумуляторная батарея перестаёт держать заряд, незаменимый механический помощник превращается в бесполезный инструмент. Купить другую батарею невыгодно, ведь стоимость аккумулятора порой может достигать до 50% цены нового инструмента. Поэтому каждый рачительный хозяин начинает задумываться над вопросом переделки шуруповёрта на питание от сети.

https://www.youtube.com/watch?v=1GD6tWtVs_8

Можно попробовать восстановить характеристики батареи, но это будет временное решение. Всё равно в дальнейшем устройство будет быстро разряжаться. Переделка на питание шуруповёрта от сети 220 В своими руками является оптимальным вариантом восстановления работоспособности оборудования. Что даёт такое решение:

• устройство может полноценно работать дальше;
• нет необходимости использовать требующие заряда батареи;
• крутящий момент оборудования не зависит от состояния заряда аккумулятора.

Недостатком можно назвать только зависимость от длины сетевого шнура и наличия источника электрического питания.

Мобильность устройства

При переводе аккумуляторного оборудования на питание от электросети теряется одно из главных отличительных свойств — мобильность. Поэтому, если решили произвести переделку питания шуруповёрта, нужно точно определить, какое устройство в дальнейшем вы хотите использовать в работе.

Существует две концепции, как оборудование аккумуляторного типа переделать в сетевое:

1. Блок питания (БП) будет внешним. Такой вариант исполнения предусматривает наличие отдельного устройства. Но пусть вас это не пугает, даже тяжёлый и крупный выпрямитель может просто находиться возле питающей розетки. Всё равно вы будете ограничены длиной кабеля питания или к розетке, или к питающему блоку. Согласно закону Ома, снижение напряжения при одинаковой мощности увеличивает силу тока. Поэтому шнур питания устройства на 12—19 вольт должен иметь сечение большее, чем сетевой кабель на 220 вольт.
2. Блок питания вмонтирован в корпус аккумулятора. В таком устройстве мобильность почти полностью сохраняется, только длина сетевого кабеля может ограничить передвижение оператора. Одна проблема может возникнуть при необходимости установить трансформатор большой мощности в корпус батареи шуруповёрта. Но современная радиотехническая промышленность позволяет решить эту задачу, на рынках радиоаппаратуры существует большое количество компактных выпрямителей.

Каждый из способов находит сторонников, так как обладает определённым набором характеристик.

Существует несколько вариантов, как переоборудовать шуруповёрт для работы от электросети. Задача заключается в том, чтобы запитать электродвигатель устройства с помощью промежуточного источника.

Используем зарядку от ноутбука

Изготовить блок питания 12 В для шуруповёрта своими руками можно, даже не обладая техническими знаниями. Следует только найти ненужное зарядное устройство от ноутбука, которое имеет технические характеристики, сходные с параметрами для питания шуруповёрта. Главное, чтобы выходное напряжение соответствовало искомому (12—14 вольт).

Для достижения заданной цели необходимо сначала аккумуляторную батарею разобрать и удалить оттуда неисправные элементы. Затем следуют такие манипуляции:

1. Берём зарядное устройство от ноутбука.
2. Отрезаем выходной разъём, оголяем и производим лужение концов проводов.
3. Зачищенные провода припаиваем к входным проводам батареи.
4. Изолируем места пайки, чтобы избежать короткого замыкания.
5. Делаем в корпусе отверстие, чтобы не пережать провод, и производим сборку конструкции.

Основа — блок питания от компьютера

Для изготовления такого устройства понадобится блок от персонального компьютера формата А. Т. Найти его несложно, это старая модель питающего устройства, которую легко купить на любом рынке радиодеталей. Важно знать, что применять можно блок мощностью 300—350 Вт с током в цепи питания 12 В не ниже 16 А.

Именно блоки формата АТ соответствуют таким параметрам. На корпусе этого устройства находится кнопка включения питания, что очень удобно при работе. Внутри установлен вентилятор охлаждения и смонтирована схема защиты от перегрузок.

Порядок проведения переустройства блока:

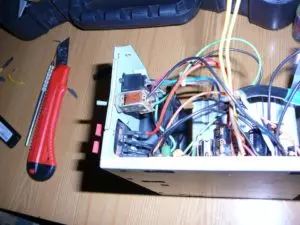

1. Снимаем крышку корпуса Б. П. Внутри увидим плату с множеством проводов, идущих к разъёмам, а также вентилятор.
2. Следующим шагом необходимо отключить защиту от включения. Находим на квадратном большом разъёме зелёный провод.
3. Соединяем этот провод с чёрным из этого же разъёма. Можно сделать перемычку из другого кусочка провода, а можно просто его коротко обрезать и оставить в корпусе.

Затем в пучке выходов находим меньший разъём (MOLEX) и проделываем с ним следующие операции:

1. Оставляем чёрный и жёлтый провода, а два других коротко обрезаем.
2. Для удобства расположения БП при работе припаиваем к чёрному и жёлтому проводам удлинитель.
3. Второй конец удлинителя прикрепляем к контактам пустого батарейного отсека. Сделать это нужно методом пайки, можно сделать хорошую скрутку, при этом необходимо строго соблюдать полярность.
4. Проделываем отверстие в корпусе, чтобы не пережать при сборке провод. Устройство готово.

Если появилось желание облагородить вашу конструкцию, т. е. спрятать её в другой корпус, просверлите отверстия для притока воздуха, чтобы исключить перегрев БП.

Питание из зарядного устройства автомобиля

Имея зарядку для автомобильного аккумулятора, довольно просто сделать устройство для питания шуруповёрта. Чтобы произвести переделку, потребуется всего лишь соединить силовые клеммы выхода зарядного устройства с питанием электромотора.

https://www.youtube.com/watch?v=cLLLAjZkZQQ

Если имеется прибор для зарядки с плавной регулировкой выходного напряжения, то можно его использовать как блок питания 18 вольт для шуруповёрта.

Сетевой блок, встроенный в АКБ

Работы по модернизации питания нужно начинать с приобретения готового блока с соответствующими габаритами и характеристиками. Самое простое решение — сходить на радиотехнический рынок и подобрать подходящее по параметрам устройство.

Затем нужно аккуратно полностью отсоединить все детали от корпуса. Расположить элементы в корпусе от АКБ шуруповёрта и закрепить их внутри, при этом, если возникает необходимость, нужно удлинить соединения между трансформатором и платой управления. Желательно эти два основных узла разместить с зазором, чтобы не допускать перегрева их во время работы при высокой нагрузке.

Не помешает закрепить на управляющей микросхеме радиатор охлаждения. Определить, какие детали будут нуждаться в охлаждении, можно практическим методом.

Для этого необходимо поработать шуруповёртом некоторое время, после чего отключить его от сети и потрогать детали на плате. Сразу станет понятно, какой элемент нагревается сильнее.

В корпусе блока просверливаем несколько отверстий для поступления воздуха.

Если вы обладаете знаниями в области радиотехники и умеете работать с паяльником, то можно сделать такое устройство самостоятельно. С принципиальными электрическими схемами питающих устройств можно ознакомиться на многих сайтах интернета. И, конечно, вы сами можете решить задачу компоновки устройства согласно вашим пожеланиям.

Работы ручным инструментом можно производить и в здании, где нет электричества. В таких случаях устройство подключается к аккумулятору автомобиля или к любому другому устройству питания, подходящему по параметрам для работы шуруповёрта.

Для подключения автомобильного аккумулятора необходимо взять провода с зажимами «крокодил», оголить один конец и припаять напрямую к контактам электродвигателя инструмента. Второй конец зажимом прикрепляется на клеммы аккумулятора с соблюдением полярности.

Принцип подключения переносного аккумулятора аналогичен автомобильному устройству. Только на концы проводов устанавливаются медные зажимные клеммы, подходящие для крепления.

Электрический инструмент служит намного дольше аккумуляторного. Поэтому не стоит выбрасывать шуруповёрт, если элементы питания отработали свой ресурс. Хозяйственный мужчина сможет переоборудовать свой электроинструмент на питание от сети, тем самым продлив его жизнь.

Источник: https://tokar.guru/instrumenty/dreli-i-shurupoverty/peredelka-bloka-pitaniya-shurupoverta-na-rabotu-ot-seti.html

Переделка шуруповерта на питание от сети — варианты изготовления

Видео:Переделка шуруповерта-18в на 220 за 5минут! DIY.Alteration of the screwdriver-18V to 220!Скачать

Этот инструмент используется для завинчивания или выкручивания шурупов и других крепёжных деталей. Он также может применяться для просверливания отверстий. Шуруповерт имеет высокую степень автономности потому, что работает от аккумулятора.

Однако такие элементы питания рано или поздно перестают работать. В этом случае нужно решить: менять аккумуляторную батарею или покупать новый инструмент. Существует ещё один выход — переделать инструмент так, чтобы он мог получать питание от сети 220в.

Шуруповерт от сети даст возможность не заботиться о перезарядке аккумуляторов.

Необходимые материалы и инструменты для переделки аккумуляторного шуруповерта на сетевой

Проще всего воспользоваться штатным зарядным устройством для этой цели. Для того, чтобы осуществить переделку шуруповерта на питание от сети, необходимо предварительно подготовить нужные инструменты и детали:

1. Надо подготовить зарядное устройство.
2. Потребуется корпус аккумулятора.
3. Нужен медный двужильный провод, имеющий диаметр 2,5-4 мм. Он должен быть длиной от 2 до 3 м.
4. Паяльник.
5. Припой.
6. Изоляционная лента.
7. Бокорезы.
8. Мультиметр.
9. Монтажный нож, с помощью которого будут обрезать или зачищать провода.

Меры предосторожности

Нужно помнить, что при работе необходимо соблюдать все правила электробезопасности.

Варианты изготовления блока питания

Можно воспользоваться штатным зарядным устройством для этой цели. Вот как из аккумуляторного шуруповерта сделать сетевой: нужно выполнить следующее:

• С корпуса зарядного устройства надо снять крышку.
• В нём нужно проделать отверстие для подсоединяемого двужильного провода.
• На плате можно увидеть клеммы, к которым раньше подключался аккумулятор для подзарядки. К ним нужно подсоединить жилы приготовленного провода чтобы переделать шуруповерт для такой работы. При этом нужно учесть полярность клемм. Для её определения надо просмотреть надписи на плате или на корпусе устройства.
• Нужно открыть корпус аккумулятора шуруповерта и извлечь из него все гальванические элементы.
• В нём делают отверстия для провода.
• Провода, которые были припаяны к клеммам зарядного устройства подключаются с соблюдением полярности к выходным контактам аккумулятора.
• После того, как корпус будет собран, инструмент можно использовать.

Хотя рекомендуется проводить подключение питания с учётом полярности, тем не менее, если подключить контакты в другом порядке, то это будет означать, что вот как можно переделать аккумуляторный шуруповерт на сетевой — направление вращения изменится на противоположное. В большинстве шуруповертов предусмотрена возможность его переключения, что даёт возможность не зависеть от соблюдения полярности при переключении.

Использование зарядки от ноутбука

Зарядное устройство от ноутбука можно заменить для данного инструмента, сделав лишь незначительные изменения. Он на входе получает напряжение переменного тока от сети 220в, а на выходе выдаёт постоянный ток 12в.

Однако, всё же необходимо будет провести доработку проводов:

1. Штекер, который применяется для ноутбука, не подойдёт для шуруповерта. Поэтому необходимо будет обрезать провод, выходящий из зарядки, и зачистить его.
2. Если необходимо, к нему нужно присоединить кабель нужной длины.
3. Корпус инструмента нужно разобрать.
4. Кабель подсоединяется к тем клеммам, откуда подаётся электропитание на шуруповерт. В корпусе инструмента нужно сделать отверстие для него.
5. Инструмент, после того, как его соберут, будет готов к работе.

Важно!!!! После того, как переделка будет окончена, нужно будет подключить источник питания к сети и убедиться, что инструмент находится в рабочем состоянии.

https://www.youtube.com/watch?v=cS-e7VO8VkI

Схема питания зарядки от ноутбука

Блок питания от компьютера как основа

Можно сделать электропитание инструмента таким, чтобы он использовал блок питания компьютера. Вот как ещё сделать блок питания для шуруповерта: для переделки таким способом необходимо сделать следующее:

• Надо найти или приобрести блок питания, мощность которого будет не меньше 300 Вт.
• Корпус шуруповерта нужно разобрать и найти место подсоединения проводов для электропитания двигателя. К ним подсоединяют жилы приготовленного заранее провода.
• В корпусе надо проделать отверстие для вывода проводов.
• Для подсоединения к блоку питания потребуются специальные разъёмы. Один из них припаивается к проводам, идущим от шуруповерта, другой уже установлен на проводе, который соединён с компьютерным блоком питания. Это нужно для того, чтобы запитать шуруповерт от сети
• Теперь надо собрать корпус шуруповерта.

Теперь осталось проверить, как работает инструмент. Для этого нужно подключить блок питания к розетке 220в, и включить в него шуруповерт.

Самодельный блок питания

Сделав блок питания для шуруповерта своими руками согласно одной из схем, его нужно вставить корпус и соединить проводами с мотором инструмента.

Сетевой блок встроенный в АКБ

Один из вариантов переделки шуруповерта в сетевой состоит в том, что блок питания, который преобразует переменный ток 220в в постоянный 12в, можно поместить непосредственно в корпус аккумулятора. Для этого надо выполнить следующие действия:

• Необходимо разобрать корпус элемента питания.
• Из него вынимается содержимое.
• Предварительно необходимо приобрести блок питания, который имеет необходимые для работы шуруповерта характеристики.
• Из покупного устройство необходимо извлечь системную плату и установить её в корпус, где ранее был аккумулятор шуруповёрта.
• Выходные провода присоединяются к контактам аккумулятора.
• Для входных проводов, по которым будет поступать напряжение 220в, нужно проделать отверстие в корпусе.
• Теперь шуруповерт надо собрать.

После сделанных изменений этим инструментом можно пользоваться там, где имеются электрические розетки.

Бп для шуруповерта своими руками

Для того, чтобы выполнить переделку аккумуляторного шуруповерта в сетевой, нужно сначала сделать понижающий трансформатор. Его делают на основе того, который использовался в телевизорах старых моделей.

При питании шуруповерта от электронного трансформатора последний должен быть рассчитан на мощность, равную 160 Вт.

Для того, чтобы приготовить такой, который необходим для шуруповёрта, нужно выполнить следующее:

1. Приготовленный трансформатор необходимо разобрать.
2. Вторичную обмотку требуется убрать полностью.
3. Намотать необходимо десять витков.
4. Теперь трансформатор готов, осталось его собрать.
5. Далее нужно провести измерения. Теперь его подключают к сети и замеряют напряжение, полученное на вторичной обмотке. Теперь количество витков, которое в данном случае равно десяти, делят на измеренное сейчас напряжение. Производят умножение полученной величины на требуемое для инструмента напряжение и получают количество необходимых витков.
6. Теперь отключив трансформатор от сети, его снова разбирают и наматывают нужное количество витков. Затем его нужно собрать.

Для намотки берут провод, сечение которого равно 1 кв. мм.

После того, как ток пройдёт через трансформатор, на выходе будет переменное напряжение. Схема блока питания для шуруповерта предусматривает, что для того, чтобы из него получить постоянное, потребуется сделать диодный мост. Его изготавливают с использованием диодов на радиаторах, рассчитанных на 20 В и 10 А.

Сделанный таким образом преобразователь помещают в корпус. На его выходе будет получено напряжение, которое необходимо для работы шуруповёрта. На входе будет напряжение сети 220 В.

Провода, идущие от БП, подсоединяют к контактам, через которые происходит питание инструмента.

https://www.youtube.com/watch?v=WTdMCn-K4u8

Такой блок питания для шуруповерта от сети обычно монтируют в корпусе, где ранее был аккумуляторный элемент питания.

Как шуруповерт сделать от сети видео

Процедуру переделки шуруповерта можно подробно посмотреть на видео:

Если после того, как аккумуляторы пришли в негодность переделать шуруповерт под питание от сети 220 В, то это позволит продолжать использование инструмента без существенных затрат.

Источник: https://vseogarage.ru/poleznye-sovety/peredelka-shurupoverta-na-pitanie-ot-seti.html

Переделка шуруповерта на питание от сети

Видео:Шуруповерт 18 вольт переделываем от сети 220 из зарядного устройства. Спасаем инструмент.Скачать

Шуруповёрт – это инструмент, предназначенный для закручивания шурупов и сверления отверстий небольшого диаметра. Есть сетевые, с питанием от сети 220В и аккумуляторные, с двумя сменными аккумуляторами.

Аккумуляторный и сетевой шуруповёрты

Если аккумуляторная батарея в таких устройствах выходит из строя, то есть три варианта:

• замена батареи – дорого, в аппарате бюджетного класса цена комплекта приближается к стоимости нового аппарата;
• ремонт – не всегда возможен, а в некоторых случаях его стоимость сравнима со стоимостью новых аккумуляторных батарей;
• переделка аккумуляторного шуруповёрта на сетевой.

В этой статье рассказывается о том, как осуществить питание шуруповерта от сети 220в, или как из аккумуляторного шуруповёрта сделать сетевой.

Устройство шуруповерта

Этот механизм состоит из следующих частей:

• Электродвигатель постоянного тока. Имеет форму цилиндра, в корпусе вместо обмотки возбуждения находятся постоянные магниты. Это упрощает конструкцию и обеспечивает достаточный крутящий момент при низких оборотах. На вал электромотора надета ведущая (солнечная) шестерёнка планетарного редуктора;
• Реверсивный регулятор числа оборотов. Схема регулировки собрана на ШИМ-контроллере и полевовом транзисторе. Реверс осуществляется переключением полярности подключения питания к щёткам двигателя;
• Планетарный редуктор. Выполнен в отдельном корпусе. Своё название получил из-за сходства с Солнечной системой. Состоит из кольцевой шестерни, центральной (солнечной) шестерёнки, сателлитов и водила. Кольцевая шестерёнка передаёт усилие через подпружиненные шарики регулятора нагрузки. Есть модели с двухскоростными редукторами. Повышенная скорость включается при использовании устройства в качестве дрели;
• Механизм ограничения усилия вращения. Служит для ограничения усилия при закручивании шурупов. Передаёт вращающий момент через шарики, прижимаемые регулируемой пружиной;
• Съёмный аккумулятор. Состоит из отдельных элементов в одном корпусе. Напряжение в разных моделях составляет от 9 до 18 вольт.

Конструкция аккумулятора шуруповерта

Переделка шуруповерта на литиевые аккумуляторы 18650

Устройство аккумуляторной батареи не зависит от марки. Во всех аппаратах конструкция аккумуляторов похожа и отличается внешним видом, корпусом и контактами.

Устройство аккумуляторной батареи

В корпусе находятся несколько элементов, соединённых последовательно. Их количество зависит от напряжения каждого элемента и батареи в целом. При использовании самых распространённых, никель-кадмиевых элементов с напряжением 1,2В, для питания устройства номиналом 12В необходимо 10 шт. Ёмкость батареи указывается в ампер-часах.

Интересно. При последовательном соединении растёт выходное напряжение, а ёмкость не меняется и равна ёмкости отдельных элементов.

Типы аккумуляторных элементов

Блок питания для шуруповерта 12в своими руками

В этих устройствах применяют элементы разных типов и напряжений, каждый из которых имеет свои достоинства и недостатки.

Самые распространённые – никель-кадмиевые (Ni – Cd) напряжением 1,2В.

Достоинства:

• низкая цена;
• хранятся в разряженном состоянии.

Недостатки:

• обладают эффектом памяти;
• высокий саморазряд;
• маленькая ёмкость;
• малое количество циклов заряд/разряд.

Более прогрессивные никель-металл-гидридные (Ni-MH) напряжением 1,2В.

Достоинства:

• меньшие эффект памяти и саморазряд;
• большие ёмкость и число циклов заряд/разряд.

Недостатки:

• более высокая цена;
• плохо переносят низкие температуры и хранение в разряженном состоянии.

Самые прогрессивные литий-ионные (Li-Ion) напряжением 3,6В.

Достоинства:

• отсутствие эффекта памяти;
• очень низкий ток саморазряда;
• высокая удельная ёмкость, позволяющая уменьшить вес и габариты прибора;
• многократно превышающее другие типы аккумуляторов число циклов заряд/разряд.

Недостатки:

• высокая цена;
• потеря ёмкости через три года после изготовления.

Переделка шуруповерта на питание от сети 220В

При выходе из строя аккумуляторной батареи и невозможности её ремонта единственный выход – переделка аккумуляторного шуруповерта в сетевой.

https://www.youtube.com/watch?v=i5PoXAFfoNM

Видео:Шуруповёрт 18вольт переделываем от сети 220вольт. Часть 2.Скачать

Источники питания 24 и 12 Вольт

При этом мощность блока питания должна превышать мощность двигателя с учётом возможных перегрузок в момент завершения закручивания.

В паспорте устройства она не указана, но этот параметр написан на корпусе электромотора, или его можно вычислить, подключив аппарат к источнику постоянного напряжения через амперметр.

Для двигателя мощностью 70Вт достаточно блока питания 120Вт.

Важно! Мощность зарядного устройства недостаточна для его работы. При переделке аккумуляторного шуруповёрта в сетевой, на 220 вольт, необходимо использовать другой блок питания.

Использование внешнего блока питания

Внешнее питающее устройство имеет большие габариты, чем встроенное, но в любом случае, если запитать шуруповерт от сети, то инструмент будет «привязан» проводом к розетке.

Ток, идущий от блока питания, достигает 10-15А, поэтому сечение кабеля должно быть не менее 1мм².

Интересно. Шуруповёрт можно запитать от старого автомобильного аккумулятора или от машины, через гнездо прикуривателя.

Компьютерный блок питания

Самый простой и дешёвый вариант – использование блока питания от старого компьютера мощностью не меньше 300Вт и током 15А.

В старых блоках был выключатель, в современных – для включения необходимо замкнуть провода, идущие к аппарату. Цвет этих проводов зависит от модели. Это можно узнать в интернете или методом подбора.

Выход 12В находится в четырёхштырьковом разъёме: чёрный «–», жёлтый «+».

Такие приборы имеют встроенный вентилятор, поэтому при изготовлении для него корпуса необходимо сделать отверстия или устанавливать вентилятором наружу. Лучше всего просто спрятать лишние провода внутрь корпуса.

Важно! Шуруповёрт 14,4 или 18 вольтовый будет работать на пониженной мощности.

Зарядное устройство для автомобильного аккумулятора

Требования к этому устройству такие же, как и при использовании компьютерного блока.

Если есть, то желательно использовать устройство со встроенным вольтметром и регулировкой напряжения. В некоторых моделях внутри установлено токоограничивающее сопротивление. Его необходимо закоротить.

Как сделать самодельный блок питания

Кроме покупного, блок питания можно изготовить самостоятельно. Для этого необходим трансформатор мощностью 160Вт, такие устанавливались в ламповых телевизорах.

Прежде всего, необходимо определить необходимое количество витков. Порядок действий следующий:

• разобрать трансформатор;
• с катушки отмотать все вторичные обмотки;
• намотать 10 витков провода;
• собрать трансформатор;
• подсоединить к сети 220В;
• замерить напряжение на вторичной обмотке;
• разделить количество витков (в данном случае 10) на измеренное напряжение.

Получившуюся величину умножают на напряжение питания шуруповёрта и получают необходимое число витков.

Внимание! Количество витков на вольт можно получить, измерив напряжение и посчитав витки во вторичной обмотке.

Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трансформаторе.

На выходе трансформатора переменное напряжение, а устройству необходимо постоянное, поэтому дополнительно к трансформатору устанавливается диодный мост. Он собирается из диодов на радиаторах, напряжением более 20В и током 10А. Монтируется он вместе с трансформатором или в корпусе аккумулятора, из которого вынуты элементы.

Встроенный блок питания в корпусе от аккумулятора

При наличии желания, времени и «прямых» рук блок можно разместить в корпусе аккумулятора. Для этого приобретается готовое устройство с соответствующими параметрами, вынимается из своего корпуса и монтируется в корпусе аккумулятора. Вывода припаиваются проводом, сечением не менее 1мм² к клеммам батареи, и меняется сетевой шнур на более длинный.

Важно! Если в корпусе блока питания были вентиляционные отверстия, то необходимо сделать аналогичные в новой конструкции.

Сборка исправной батареи из двух, потерявших ёмкость

Из двух неисправных устройств можно собрать одно, пригодное к эксплуатации.

Важно! Подключив к корпусу неисправного аккумулятора блок питания, второй отремонтированный обеспечит мобильность при выполнении небольших объёмов работ.

Поиск неисправных элементов

Аккумуляторная батарея собрана из отдельных элементов. Они выходят из строя не одновременно, но даже один неисправный элемент ухудшает работу всей батареи.

Для определения потерявших ёмкость частей необходимо:

• зарядить аккумулятор;
• поработать до потери мощности;
• разобрать батарею;
• замерить напряжение на каждом элементе в отдельности.

Батарейки, на которых напряжение будет заметно меньше остальных или вообще отсутствовать, необходимо заменить.

Ремонт аккумулятора

После определения и удаления неисправных частей, из оставшихся собирается устройство, пригодное к дальнейшей эксплуатации. Соединение производится пайкой, проводами сечением 1,5мм² или полосой, аналогичной той, которой детали соединялись раньше.

Видео:Питаем шуруповёрт 18V от ATX блока питанияСкачать

https://www.youtube.com/watch?v=gQTiMrJYvjQ

При недостаточном количестве исправных элементов докупаем недостающие или переделываем инструмент на сетевое питание 220 вольт.

Знание того, как переделать аккумуляторный шуруповерт в сетевой своими руками, поможет сохранить деньги и не приобретать новое устройство.

Источник: https://amperof.ru/elektropribory/peredelka-shurupoverta-pitanie-ot-seti.html

Переделка аккумуляторного шуруповёрта в сетевой своими руками

Свой опыт: своими руками переделываем аккумуляторный шуруповёрт в сетевой. С минимумом инструментов, знаний и почти бесплатно. Используем блок питания от старого ноутбука.

Предыстория

Давным-давно, переезжая в новую квартиру, я получит в подарок так называемый «бытовой шуруповёрт» под маркой PRORAB 1112 B1N. Это простенький китайский девайс, сотни видов которых продаются в наших строительных и не очень супермаркетах.

Свою роль в переезде он сыграл — был и миксером, и использовался на сборке мебели и закручивании шурупов на порогах, после чего был незаслуженно забыт.

В пользовании у меня появился общеупотребительный Hitachi DS12DVF3, а PRORAB вместе со своим китайским аккумулятором оказался забыт на лоджии.

Три года хранения на замерзающей лоджии не пощадили банки, и после обнаружения шурика во время весенней уборки, пользоваться им уже было нельзя — силёнок хватало на пару саморезов. В то же время работа для вспомогательного винтовёрта/дрели имелась — во время изготовления бытовой мебели очень надоедает менять оснастку.

Так я пришёл к идее превращения старого аккумуляторного шуруповёрта в сетевой. Делать это предстояло, понятное дело, своими руками — новый Прораб стоит 1500 р., сменный аккумулятор на него — 1200 р. Выбор экономного владельца, что называется, очевиден — переделываем своими руками в сетевой.

Блок питания и немного теории

Форумы и поиск в интернете подсказал мне стандартную судьбу человека, который решил изготовить сетевой шуруповёрт своими руками из аккумуляторного — это долгое изучение теоретической части (в случае отсутствия профильного или вообще технического образования, как это было и со мной), быстрый поиск необходимых импульсных блоков питания, понимание, что потратить предстоит пару тысяч рублей, и выбор в пользу покупки нового шуруповёрта на замену.

Действительно, посмотрим на теорию. Мой PRORAB работал от 12V аккумулятора, о том же говорила маркировка на его двигателе. Мощность устройства производитель, по традиции, не указывает, так как цифры получаются не очень впечатляющие на фоне проводных аналогов. Потому необходимо было прикинуть, с какими параметрами понадобится блок питания для шуруповёрта.

Замер потребления моторчика на отказе показал, что понадобится порядка 100 В*А для того, чтобы показать максимум производительности. Примерно такие же параметры советовали гуру на форумах для 12 Н/м крутящего момента — брать импульсник на 8−10А. Стоимость такого блока выходит в 1000 р. плюс провода, вилка и другая обвязка, что тоже многовато.

Выход нашёлся достаточно простой — если нет своего блока питания, то он точно будет на работе. Причём практически в любой компании — ведь везде есть ИТ-отдел, который, скорее всего, сопровождает и чинит ноутбуки сотрудников. Туда я и направился.

В завалах электроники «на выброс» нашлась куча блоков питания с самыми разными параметрами. Выходов на 12V не было, и в итоге я остановился на блоке от ноутбука Toshiba с выходными параметрами 15V/5A, или 75В*А, вполне мне подходящими.

Интересным вариантом был Sony с 19V, но так серьёзно напрягать китайца не хотелось.

Подготовка, материалы и инструменты

Мой вариант переделки достаточно прост, потому инструментов и материалов понадобилось минимум.

Инструмент:

• Резак или нож;
• Пассатижи;
• Паяльник.

Оговорюсь, что переделка вполне бытовая/кустарная, и настоящие мастера воспользуются тут паяльной станцией, обжимкой для зачистки и прочими девайсами, но производимые на кухне манипуляции вполне себе достойны и элементарного домашнего инструмента.

• Изолента — куда без неё;
• Провод — под такой ток достаточно 0,5 мм2;
• Капля припоя (если вообще будете паять, можно зажимать).

Я перед началом работы изолировал своё место — проложил газетами, дабы не уделать жилую комнату и воспользовался деревянной подложкой для безопасной пайки.

Переделка аккумуляторного шуруповёрта

Собственно, к переделке.

https://www.youtube.com/watch?v=vWH9nhgkGH4

Так как у меня был полностью готовый блок питания с достаточной длиной провода (1,8 метра), я решил его не наращивать и не пытаться перенести блок в корпус аккумулятора, как планировал изначально. Ухудшать неплохую развесовку ПРОРАБА тоже не хотелось, потому принял решение оставить аккумулятор как есть, просто заведя в него проводное питание. Получилось как нельзя лучше:

1. Сетевое питание шуруповёрта;
2. Отличная балансировка — с тяжёлым «низом»;
3. Возможность отсоединить «сетевой» аккумулятор и подключить свежий.

Пожалуй, создание такого «сетевого» аккумулятора — перспективная мысль и на более промышленных объёмах, как резерв для набора аккумуляторного инструмента.

Далее превращаю свой рассказ из записи о том, как готовился я, в инструкцию для людей, которые только планируют превратить свой аккумуляторный шуруповёрт в сетевой.

Подготовка блока питания

Первый шаг — подготовка блока питания от ноутбука. Вся подготовка состоит в том, чтобы удалить штекер, который подходит к ноутбуку и подготовить провода к пайке.

1. Отрезаем штекер, но не выбрасываем — на нём мягкая пластиковая облатка, которая нам ещё пригодится.
2. С помощью ножа зачищаем от внешней изоляции ~5 сантиметров провода;
3. В большинстве своём эти кабели имеют вид, когда один провод в виде «облатки», волосками охватывает внутренний. Этот «внешний» провод аккуратно отделяем и закручиваем, превращая в нормальный;
4. Такую конструкцию не грех и изолировать — в дело вступает изолента.

После изоляции проводов подготовка блока питания закончена, приступаем к аккумулятору.

Подготовка аккумулятора

С аккумулятором работы чуть больше.

1. Снимаем с шуруповёрта, раскручиваем корпус;
2. Убираем все механические части. Видим банки аккумулятора, удерживаемые вместе (привет китайцам) скотчем. Вынимаем банки из аккумулятора;
3. Откусываем два контакта и снимаем верхнюю банку, на которой держится клемма аккумулятора — далее все операции будем производить с ней, а остальной блок банок оставляем как балласт. На клемме уже припаян один провод, добавляем второй и обматываем для надёжности изолентой;
4. Готовим корпус: сверлим в нём дыру радиусом чуть меньшим, чем доступная нам облатка от срезанного штекера на блоке питания.

На этом подготовки закончены. У нас имеется:

1. Корпус аккумулятора с дыркой;
2. Банка аккумулятора с клеммой и двумя выходящими проводами от неё;
3. Провод блока питания со стопорной облаткой и двумя изолированными проводами.

Пора собирать.

Пайка и упаковка

Начинаем собирать то, что подготовили.

1. Ставим паяльник греться, а пока заводим в отверстие корпуса аккумулятора провод от блока питания. На фото я дополнительно положил одну из банок так, чтобы она поддерживала провод и не давала ему провиснуть, а за компанию — улучшала балансировку корпуса;
2. Устанавливаем банку примерно на место, где она будет стоять, и примеряем провода. После примерки в удобном положении (провод можно протянуть сквозь корпус подальше) начинаем пайку. Не забываем, что ток у нас постоянный, и следует проверить полярность перед соединением проводов;
3. Припаиваем оба провода и изолируем места пайки изолентой;
4. Устанавливаем банку с клеммой на её место, размещаем провода внутри так, чтобы можно было собрать корпус полностью;
5. Отрезанный кусочек облатки штекера туго вгоняем в отверстие в корпусе аккумулятора, чтобы зафиксировать провод в нём;
6. Собираем корпус аккумулятора.

Кстати, перед пайкой можно проверить работоспособность всей системы. Я, к примеру, зажал провода обычными прищепками (работа ведь бытовая, не DIY в готовой мастерской какой-нибудь) и подключил верхнюю часть корпуса аккумулятора к шуруповёрту.

На этом наша работа закончена, можно проверять изделие и хвалиться всем, какой хороший сетевой шуруповёрт получился из аккумуляторного.

Заключение

Мой пример переделки аккумуляторного шуруповёрта в сетевой очень кустарен — минимум инструментов, никакой подготовки и слабое знание матчасти, но результат — вполне себе сетевой PRORAB успешно работает уже полгода, помогая в домашних делах.

https://www.youtube.com/watch?v=4IM5bhSGYwI

Видео:Питание шуруповерта от сети 220ВСкачать

Сделать сетевой шуруповёрт своими руками на удивление просто, а если применить немного смекалки — ещё и очень дёшево. Я попробовал сам и советую всем, кто добрался до конца этого рассказа.

Удачи в работе своими руками!

Источник: https://domovod.su/svoimi-rukami/peredelka-akkumulyatornogo-shurupoverta-v-setevoj-svoimi-rukami/

Видео

КАК БЫСТРО ПЕРЕДЕЛАТЬ ШУРУПОВЕРТ В СЕТЕВОЙ!!! САМЫЙ ПРОСТОЙ СПОСОБ!!!Скачать

КАК СДЕЛАТЬ ШУРУПОВЁРТ РАБОТАЮЩИЙ ОТ 220 ВОЛЬТ БЕЗ ВЛОЖЕНИЙСкачать

ШУРУПОВЕРТ ОТ СЕТИ. Блок питания для шуруповерта своими руками.Скачать

Блок питания для шуруповерта на 12в из компьютерного БП переделкаСкачать

Как Переделать Шуруповёрт На Работу от Сети Своими РукамиСкачать

Аккумуляторный шуруповерт от сети 220В через трансформаторСкачать

Как подключить аккумуляторный шуруповерт к сети 220 ВольтСкачать

Шуроповерт от сети своими рукамиСкачать

Простой импульсный блок питания шуруповерта 18 VСкачать

Без вложений. Затрат.Питание от сети 220 вольт шуруповерта 12 вольт ИНТЕРСКОЛ..Скачать

Переделываем аккумуляторный шуруповерт от розетки 220 через блок питания компьютера.Скачать

Компьютерный БП для питания шуруповертаСкачать

Самодельный блок питания для шуруповёрта.Скачать

Переделка аккумуляторного шуруповёрта на 220v от его зарядки.Скачать
