Переделка шуруповерта на питание от сети — варианты изготовления

Этот инструмент используется для завинчивания или выкручивания шурупов и других крепёжных деталей. Он также может применяться для просверливания отверстий. Шуруповерт имеет высокую степень автономности потому, что работает от аккумулятора.

Однако такие элементы питания рано или поздно перестают работать. В этом случае нужно решить: менять аккумуляторную батарею или покупать новый инструмент. Существует ещё один выход — переделать инструмент так, чтобы он мог получать питание от сети 220в.

Шуруповерт от сети даст возможность не заботиться о перезарядке аккумуляторов.

Необходимые материалы и инструменты для переделки аккумуляторного шуруповерта на сетевой

Проще всего воспользоваться штатным зарядным устройством для этой цели. Для того, чтобы осуществить переделку шуруповерта на питание от сети, необходимо предварительно подготовить нужные инструменты и детали:

1. Надо подготовить зарядное устройство.
2. Потребуется корпус аккумулятора.
3. Нужен медный двужильный провод, имеющий диаметр 2,5-4 мм. Он должен быть длиной от 2 до 3 м.
4. Паяльник.
5. Припой.
6. Изоляционная лента.
7. Бокорезы.
8. Мультиметр.
9. Монтажный нож, с помощью которого будут обрезать или зачищать провода.

Меры предосторожности

Нужно помнить, что при работе необходимо соблюдать все правила электробезопасности.

Варианты изготовления блока питания

Можно воспользоваться штатным зарядным устройством для этой цели. Вот как из аккумуляторного шуруповерта сделать сетевой: нужно выполнить следующее:

• С корпуса зарядного устройства надо снять крышку.
• В нём нужно проделать отверстие для подсоединяемого двужильного провода.
• На плате можно увидеть клеммы, к которым раньше подключался аккумулятор для подзарядки. К ним нужно подсоединить жилы приготовленного провода чтобы переделать шуруповерт для такой работы. При этом нужно учесть полярность клемм. Для её определения надо просмотреть надписи на плате или на корпусе устройства.
• Нужно открыть корпус аккумулятора шуруповерта и извлечь из него все гальванические элементы.
• В нём делают отверстия для провода.
• Провода, которые были припаяны к клеммам зарядного устройства подключаются с соблюдением полярности к выходным контактам аккумулятора.
• После того, как корпус будет собран, инструмент можно использовать.

Хотя рекомендуется проводить подключение питания с учётом полярности, тем не менее, если подключить контакты в другом порядке, то это будет означать, что вот как можно переделать аккумуляторный шуруповерт на сетевой — направление вращения изменится на противоположное. В большинстве шуруповертов предусмотрена возможность его переключения, что даёт возможность не зависеть от соблюдения полярности при переключении.

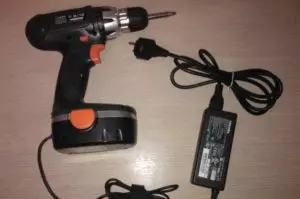

Использование зарядки от ноутбука

Зарядное устройство от ноутбука можно заменить для данного инструмента, сделав лишь незначительные изменения. Он на входе получает напряжение переменного тока от сети 220в, а на выходе выдаёт постоянный ток 12в.

Однако, всё же необходимо будет провести доработку проводов:

1. Штекер, который применяется для ноутбука, не подойдёт для шуруповерта. Поэтому необходимо будет обрезать провод, выходящий из зарядки, и зачистить его.
2. Если необходимо, к нему нужно присоединить кабель нужной длины.
3. Корпус инструмента нужно разобрать.
4. Кабель подсоединяется к тем клеммам, откуда подаётся электропитание на шуруповерт. В корпусе инструмента нужно сделать отверстие для него.
5. Инструмент, после того, как его соберут, будет готов к работе.

Важно!!!! После того, как переделка будет окончена, нужно будет подключить источник питания к сети и убедиться, что инструмент находится в рабочем состоянии.

https://www.youtube.com/watch?v=cS-e7VO8VkI

Схема питания зарядки от ноутбука

Блок питания от компьютера как основа

Можно сделать электропитание инструмента таким, чтобы он использовал блок питания компьютера. Вот как ещё сделать блок питания для шуруповерта: для переделки таким способом необходимо сделать следующее:

• Надо найти или приобрести блок питания, мощность которого будет не меньше 300 Вт.
• Корпус шуруповерта нужно разобрать и найти место подсоединения проводов для электропитания двигателя. К ним подсоединяют жилы приготовленного заранее провода.
• В корпусе надо проделать отверстие для вывода проводов.
• Для подсоединения к блоку питания потребуются специальные разъёмы. Один из них припаивается к проводам, идущим от шуруповерта, другой уже установлен на проводе, который соединён с компьютерным блоком питания. Это нужно для того, чтобы запитать шуруповерт от сети
• Теперь надо собрать корпус шуруповерта.

Теперь осталось проверить, как работает инструмент. Для этого нужно подключить блок питания к розетке 220в, и включить в него шуруповерт.

Питание из зарядного устройства автомобиля

Можно переделать этот инструмент так, чтобы получать питание от автомобильного аккумулятора. В этом случае автономность увеличивается, так как можно будет пользоваться шуруповертом в непосредственной близости от автомобиля.

Для того, чтобы переделать вольтовое напряжение на 220 В нужно:

1. Разобрать корпус инструмента. При этом можно увидеть контакты, к которым должно подключаться питание.
2. Надо подготовить провода, которые применяются для того, чтобы зарядить автомобильные аккумуляторы. На них имеются зажимы «крокодил». Другие концы нужно аккуратно зачистить ножом.
3. Провода прикрепляют к контактам для питания шуруповерта. Их можно прикрепить стяжками или припаять. Последний вариант будет более надёжным.
4. В корпусе инструмента нужно сделать отверстие для проводов.
5. Теперь корпус шуруповёрта нужно собрать.

Для выполнения работы нужно будет провода с помощью зажимов подсоединить к автомобильному аккумулятору.

Питание из зарядного устройства

Самодельный блок питания

Сделав блок питания для шуруповерта своими руками согласно одной из схем, его нужно вставить корпус и соединить проводами с мотором инструмента.

Сетевой блок встроенный в АКБ

Один из вариантов переделки шуруповерта в сетевой состоит в том, что блок питания, который преобразует переменный ток 220в в постоянный 12в, можно поместить непосредственно в корпус аккумулятора. Для этого надо выполнить следующие действия:

• Необходимо разобрать корпус элемента питания.
• Из него вынимается содержимое.
• Предварительно необходимо приобрести блок питания, который имеет необходимые для работы шуруповерта характеристики.
• Из покупного устройство необходимо извлечь системную плату и установить её в корпус, где ранее был аккумулятор шуруповёрта.
• Выходные провода присоединяются к контактам аккумулятора.
• Для входных проводов, по которым будет поступать напряжение 220в, нужно проделать отверстие в корпусе.
• Теперь шуруповерт надо собрать.

После сделанных изменений этим инструментом можно пользоваться там, где имеются электрические розетки.

Бп для шуруповерта своими руками

Для того, чтобы выполнить переделку аккумуляторного шуруповерта в сетевой, нужно сначала сделать понижающий трансформатор. Его делают на основе того, который использовался в телевизорах старых моделей.

При питании шуруповерта от электронного трансформатора последний должен быть рассчитан на мощность, равную 160 Вт.

Для того, чтобы приготовить такой, который необходим для шуруповёрта, нужно выполнить следующее:

1. Приготовленный трансформатор необходимо разобрать.
2. Вторичную обмотку требуется убрать полностью.
3. Намотать необходимо десять витков.
4. Теперь трансформатор готов, осталось его собрать.
5. Далее нужно провести измерения. Теперь его подключают к сети и замеряют напряжение, полученное на вторичной обмотке. Теперь количество витков, которое в данном случае равно десяти, делят на измеренное сейчас напряжение. Производят умножение полученной величины на требуемое для инструмента напряжение и получают количество необходимых витков.
6. Теперь отключив трансформатор от сети, его снова разбирают и наматывают нужное количество витков. Затем его нужно собрать.

Для намотки берут провод, сечение которого равно 1 кв. мм.

https://www.youtube.com/watch?v=piOAJNEx5H8

После того, как ток пройдёт через трансформатор, на выходе будет переменное напряжение. Схема блока питания для шуруповерта предусматривает, что для того, чтобы из него получить постоянное, потребуется сделать диодный мост. Его изготавливают с использованием диодов на радиаторах, рассчитанных на 20 В и 10 А.

Видео:Без вложений. Затрат.Питание от сети 220 вольт шуруповерта 12 вольт ИНТЕРСКОЛ..Скачать

Сделанный таким образом преобразователь помещают в корпус. На его выходе будет получено напряжение, которое необходимо для работы шуруповёрта. На входе будет напряжение сети 220 В.

Провода, идущие от БП, подсоединяют к контактам, через которые происходит питание инструмента.

Такой блок питания для шуруповерта от сети обычно монтируют в корпусе, где ранее был аккумуляторный элемент питания.

Как шуруповерт сделать от сети видео

Процедуру переделки шуруповерта можно подробно посмотреть на видео:

Если после того, как аккумуляторы пришли в негодность переделать шуруповерт под питание от сети 220 В, то это позволит продолжать использование инструмента без существенных затрат.

Источник: https://vseogarage.ru/poleznye-sovety/peredelka-shurupoverta-na-pitanie-ot-seti.html

Можно Ли Подключить Шуруповерт К Зарядному Устройству

Переделка шуруповерта с аккумуляторного на сетевое питание. Вариантов много – результат один!

Те, кто использовал аккумуляторный шуруповерт – оценил его удобство. Всегда, не путаясь в проводах, можно подлезть в недоступные ниши. Пока не разрядится аккумулятор.

Это 1-ый недочет – нуждается в постоянной подзарядке. К некий момент батареи выработают собственный ресурс циклов перезаряда.

Это второй недостаток. Данный момент наступит тем лет 30, чем дешевле ваш инструмент. Сберегая средства совершая покупку, мы в большинстве случаев получаем дешевые китайские «no-name» приборы.

Данном нет ничего постыдного, но следует осознавать: производитель сберегает так же, так же как и вы. Как следует, самый дорогой блок (как понятно конкретно батарея) при комплектации будет самым дешевеньким. Из-за мы получаем хороший инструмент с исправным движком не изношенным редуктором, который не работает на основании плохого аккума.

Бывают вариант приобрести новый набор батарей, по другому поменять в блоке неисправные батареи. Но это экономное мероприятие. Цена сравнима с покупкой нового шуруповерта.

2-ой вариант – применение запасного по другому старенького аккума от автомобиля (если он у вас имеется). Как досадно бы это не звучало стартерная батарея имеет большой вес, не использование таким тандемом не совершенно комфортабельно.

Выход есть – переделка шуруповерта в сетевой

И реализовать, в данном случае пропадает одно из преимуществ аккумуляторного инструмента – мобильность. Но для работ в помещениях с доступом к сети 220 вольт – это хороший выход. Тем паче что вы даете новейшую жизнь сломанному инструменту.

Есть две концепции, как из аккумуляторного шуруповерта сделать сетевой:

Наружный блок питания. Мысль не такая абсурдная, как можно пошевелить мозгами. Даже большой не тяжкий понижающий выпрямитель может просто стоять около розетки. Вы идиентично привязаны к блоку питания, не к воткнутой сетевой вилке. А низковольтный шнур сделают хоть какой длины;

Соответственно, питающий шнур на 12-19 вольт ожидается с огромным сечением, ежели на 220 вольт.

Рассмотрим вариант с выносным блоком питания

Использование блока питания от персонального компьютера.
На радиорынке за маленькую цена купите старенькый блок питания от ПК. Нужен вариант формата «АТ», который было надо выключать кнопкой после выхода из системы.

https://www.youtube.com/watch?v=STRqNmBT__4

Юзеры со стажем помнят такие системные блоки. Которым владеют игровые слоты такового БП вприбавок в таком разрезе, что там указана добросовестная мощность. Если написано 300W – значить есть вариант смело снять с 12-вольтового выхода 15-16 ампер (и опять обращаемся к закону Ома). Этого этого полностью довольно для питания среднего шуруповерта.

Как переделать шуроповерт на работу от сети 220 V

Поделюсь практическим примером, как я переделал свой шуруповерт. Можно ли подключить БП от этого шуруповёр

Такие блоки имеют в комплекте кнопку включения. Дополнительное которым владеют игровые слоты – наличие вентилятора остывания не продвинутой бухгалтерской системы защиты от перегрузки. Если вы станете прятать источник питания в прекрасный корпус – не забудьте бросить отверстие для вентиляции.

Подключение очень обычное. Темный провод (-), желтоватый провод (12V).

Ограничения – шуруповерт с напряжением питания выше 14 вольт, работать не будет.

Использование зарядного устройства для автомобильного аккумулятора.
Принцип тот же, что не с применением компьютерного блока питания. Надо приобрести старый блок заряда для стартерных батарей.

Современная мода на компактные импульсные зарядники оставила за бортом аналоговые линейные приборы, с ручной регулировкой напряжения и тока заряда.

Поэтому такой прибор можно приобрести на автомобильном рынке за символическую стоимость.

Хорошо, если напряжение можно регулировать плавно – в таком случае, ваш импровизированный блок питания подойдет к любому шуруповерту. Переделка его на сетевой инструмент сводится к подключению входа электромотора к силовым клеммам зарядного устройства.

Изготовление самодельного блока питания.
Если вы знакомы с принципами построения электрических схем – можно самостоятельно изготовить блок питания. Схема, дающая общие понятия – на иллюстрации.

Трансформатор можно подобрать от старого лампового телевизора, или другой бытовой техники. Мощность по 220 вольтам 250-350W. Главное, блок питания – донор не должен быть импульсным.

Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка выполняется из провода соответствующего сечения. Впрочем, если ток выходной обмотки будет не менее 15 ампер (см. спецификацию трансформатора) – беспокоиться не о чем. После потерь на диодном мосту (1-1,5 В на диоде) вы получите требуемое значение на выходе.

Видео:🔌Как перевести шуруповёрт на питание от сети 220Скачать

Если вы имеете электротехническое образование – произведите расчет самостоятельно. Или практическим способом: подключив в качестве нагрузки лампу накаливания 220 вольт 100W, замерьте напряжение на выходе. Если оно превышает потребности шуруповерта – уменьшите количество витков вторичной обмотки трансформатора.

Сетевой блок питания для шуруповерта в корпусе от аккумулятора

Если ваш инструмент не слишком мощный – можно разместить блок питания в ручке или корпусе от испорченных аккумуляторов.

Встраиваем готовый блок питания.
Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.

Размещаем в коробке от аккумуляторных батарей шуруповерта. Все компоненты должны быть надежно закреплены. При необходимости удлиняем провода, соединяющие плату управления и трансформатор. Если схема во время работы коснется металлических частей трансформатора – произойдет короткое замыкание.

Поскольку место в корпусе позволяет – разнесите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы не выбрали – нагрузка будет высокая, и возможен перегрев.

Не лишним будет закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом продолжительное время, отключите его от сети и потрогайте радиодетали на плате управления.

Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно проделать отверстия для циркуляции воздуха.

https://www.youtube.com/watch?v=GW6k3zs2SSI

Переделка блока питания своими руками не отнимет много времени, а стоимость приобретенного модуля несравнима с восстановлением работоспособности аккумулятора.

Самодельная схема питания. Если вы с паяльником на «ты» — этот материал пригодится в качестве инструкции.

Схема реализована на доноре, в виде балласта к галогеновому прожектору мощностью 150W. Добавленные компоненты указаны на схеме цветными вставками.

Источник: https://ctln.ru/mozhno-li-podkljuchit-shurupovert-k-zarjadnomu/

Можно ли подключить шуруповерт напрямую к зарядке

Шуруповерт удобен своей вездесущностью — независимость от ограничивающих проводов дает возможность пробираться в труднодосягаемые участки. Набор из двух модулей питания позволяет подпитывать один из них во время работы с другим.

Однако каждый аккумуляторный блок имеет конечное количество периодов зарядки/разрядки, выходя из строя после их израсходования. В инструментах недорогой стоимости блоки ломаются быстрее, и пользователь получает гаджет с исправным мотором, но без питания.

Тогда и возникает дилемма «можно ли подключить шуруповерт напрямую к зарядке».

Подпитывать такой шуруповерт можно подключением его к сети через узел питания, ведь его мотор работает при 220 вольтах.

Как подключить к зарядной станции

Прежде, чем решать вопрос «можно ли заряжать аккумулятор шуруповерта зарядным устройством», нужно помнить, что зарядный блок шуруповерта подает невысокое напряжение, при большой протяженности провода напряжение теряется, поэтому рациональным будет подключение через метровый шнур с сечением 2.5 мм2 и более.

Этапы процедуры

1. К контактам зарядного узла шуруповерта крепятся провода. Испорченные питательные элементы изымаются из гнезда.
2. В корпусе проделывается паз, сквозь него пропускается кабель. Место входа предлагается уплотнить эластичным материалом, чтобы не было люфта и провод надежно держался на месте.
3. Поскольку гнездо после удаления негодных элементов потеряло в тяжести, рекомендуется восстановить баланс вкладкой в освободившееся пространство какого-либо груза, иначе кисть при работе будет сильно уставать, со временем вредя здоровью суставов, связок.
4. Кабель и прикрепленные ранее провода соединяются воедино, корпус собирается.

Блок внутри

Решением проблемы «можно ли подключить шуруповерт через зарядное устройство» может стать альтернативный вариант запитки шуруповерта — установка блока питания в опустошенный корпус узла питания инструмента.

Перед началом действий нужно предотвратить перегрев блока, для чего в корпусе заранее устраивают отверстия, которые обеспечат воздушное движение, отвод жара. Время непрерывной работы шуруповертом с таким усовершенствованием целесообразно сократить до 15 минут.

Приобретается готовый блок, подбирается он по размеру корпуса, техническим показателям. Наиболее пригоден к использованию импульсный вариант модуля, он малогабаритен, легок. Не рекомендовано применение модулей отечественного производства времен прошлого века — они имеют большие объемы при малом КПД.

Непригодные элементы питания удаляются из ложа, на их место укладывается блок питания. Производится запитка контактов, корпус закрывается. Собранный гибридный гаджет готов к работе от сети.

Советы:

• Провода можно удлинять для удобства.
• Необходимо следить за качеством сборки: конструкция не должна иметь возможность прикоснуться к металлическим элементам, иначе замыкания не миновать. Лучше всего оставить между трансформатором и платой некоторое место, что положительно отразится на охлаждении.
• Если какие-либо части конструкции сильно греются, возможен монтаж отводящих лишнее тепло модулей, либо устройство вентиляционных пазов.

Своими силами

Для пользователей, обладающих специальными знаниями, навыками, не окажется сложной проблема «можно ли запитать шуруповерт от зарядного устройства без специальных средств», т.к.

сборка питательного блока возможна собственными руками. В корпус вместо испорченных элементов вставляется собранный по схеме модуль питания.

Исходящее напряжение контрольно замеряется, провода запитываются, корпус запирается.

Совет: схема может потребовать дополнительной нагрузки, обеспечить ее может включение в систему лампочки на 15W, которая еще и обеспечит подсветку.

Компьютерный модуль тоже подойдет

Еще одно решение проблемы запитки шуруповерта — монтаж его к компьютерному блоку питания. Этот вариант применим к таким модулям, которые оснащены механическим рычажком включения. Позитивный аспект в том, что блок охлаждается кулером, защищается от преувеличений нагрузки встроенной спецсистемой.

https://www.youtube.com/watch?v=JNlAelaN1yE

Устраивается такая сборка только с применением модулей питания на 300-350 W и током 12 вольт, не менее 16 А. Для инструментов с напряжением более 14 вольт данный вариант запитки не действует.

Пользователь может пожелать упрятать неэстетичный блок в красивый корпус, тогда рекомендуется не забыть устроить в нем вентилирование.

Автомобильная зарядка

В поисках решения вопроса «можно ли подключить шуруповерт к зарядному устройству», можно остановиться на зарядке автомобильным АК-блоком. Применимы модули с регулируемыми вручную током, напряжением. Подключение абсолютно не сложное — достаточно соединить входные каналы мотора инструмента с контактами автомобильной зарядной установки.

Общие рекомендации

Видео:КАК СДЕЛАТЬ ШУРУПОВЁРТ РАБОТАЮЩИЙ ОТ 220 ВОЛЬТ БЕЗ ВЛОЖЕНИЙСкачать

Все перечисленные способы включают один объединяющий их этап — разборка корпуса питающего модуля. Если остов закреплен на болтах, то это не являет собой трудность, крепление на клее требует осторожного вскрытия шва посредством постукивания по щели молотком, заглубления в нее ножа.

При монтаже соблюдают направление напряжения — оно не должно подаваться на батерею. Поэтому модуль монтируется параллельно питающим контактам, в плюсовую магистраль встраивается диодный осветитель на определенную мощность.

Резюме: на вопрос «может ли шуруповерт работать от зарядного устройства» присутствует положительный ответ, и несколько вариантов решения, однако требуется осторожность, некоторые научные познания и сноровка.

Зарядка шуруповерта автомобильной зарядкой

Шуруповерт с автономным источником питания, однозначно является одним из лучших изобретений человечества, и он существенно облегчает жизнь практически всей мужс…

Источник: https://MegaBattery.ru/articles/info/zaryadnye-ustrojstva-shurupovertov/mozhno-li-podklyuchit-shurupovert-napryamuyu-k-zaryadke/

Как переделать зарядное устройство шуруповерта в блок питания

» Шуруповерт » Как переделать зарядное устройство шуруповерта в блок питания

Шуруповерт намного практичнее обычной отвертки. Его можно использовать в любом месте, не прилагая особых усилий со стороны владельца. Плюс – экономия времени.

Пока человек с помощью отвертки открутит 1 шуруп, электроинструмент справится с десятью! Зарядки для инструмента иногда ломаются: случается это из-за перепадов напряжения, истечения срока годности (от 2 до 5 лет), попадания на них воды или средств бытовой химии.

Новое зарядное устройство стоит от 1 до 10 тысяч рублей в зависимости от модели инструмента. Можно ли сделать блок питания для шуруповерта 18в своими руками, чтобы агрегат работал от сети? Да, вам понадобятся элементарные знания в области электроники и практические советы.

Смастерить блок питания для шуруповерта можно из энергосберегающей лампочки, компьютерного или автомобильного аккумулятора.

Аккумуляторный шуруповерт: разбираемся с конструкцией

Конструкционно беспроводной шуруповерт состоит из следующих элементов:

Шуруповерт с блоком питания станет незаменимым помощником домовладельца. Пока отвертка открутит один шуруп, электроинструмент справится с десятью

• мотора;
• батареи;
• пусковой клавиши;
• регулятора;
• редуктора;
• рычага, который меняет направление движения устройства;
• зарядки.

Зачем переделывать беспроводное устройство в проводное? Батареи внутри агрегата служат ограниченное количество времени (около года при постоянной эксплуатации). Менять аккумуляторы – мероприятие дорогостоящее (одна батарея обойдется минимум в тысячу рублей и не факт, что проработает долго).

Уже через 3-4 месяца использования батарейка начинает быстро «садиться». Тогда устройство нуждается в постоянной подзарядке, что, как минимум, раздражает владельца.

Блок питания для шуруповерта: подготовка к переделке

Опытные ремонтники советуют поместить блок питания для шуруповерта внутрь изделия. Так на него не будут попадать пыль, грязь, жидкости, значит, элемент прослужит дольше. На данном этапе нужно вскрыть разборный корпус. Для открытия возьмите перочинный ножик и пройдитесь по шву.

https://www.youtube.com/watch?v=n8BtG-GwCDY

Открыть корпус шуруповерта для монтажа блока питания поможет ножик. Пройдитесь им по соединительным швам, чтобы ослабить крепления

Зачем производится вскрытие:

• чтобы понять, куда поместить блок питания;
• узнать, с каким напряжением предстоит работать (внутри имеется маркировка, обычно 12-18 вольт);
• определить способ установки.

На этом этапе вы должны продумать, из чего будете создавать новый блок питания.

Для данной цели подойдут энергосберегающие лампы, элементы от любого автомобиля или компьютера, специальные устройства из магазинов электроники.

Блок питания 12-18 вольт из энергосберегающей лампочки

Энергосберегающая светодиодная лампочка, детали от которой подойдут для создания блока питания, состоит:

• из трубки с инертным газом внутри. Трубка обработала люминофором;
• корпуса из пластика;
• электроплаты;
• предохранителя;
• части, где размещаются провода;
• цоколя, благодаря которому лампочка соединяется с электрическим источником.

Для создания блок питания подойдет даже разбитая и бывшая в употреблении энергосберегающая лампочка.

Для создания блока питания шуруповерта из лампочки нужны 2 ее части: цоколь и часть с проводами. Сам корпус лампочки может быть разбитым

Главное, чтобы цоколь и часть с проводками не были разрушены. Чтобы увеличить мощность, на цоколь добавляют обмотку из медной проволоки. Далее к нему крепят сетевой шнур с вилкой для включения в розетку на конце.

Видео:Зарядка для шуруповерта из блока питания от принтераСкачать

Соблюдайте полярность, для этого изучите маркировку проводов. Для соединения нужна паяльная лампа. Обновленный цоколь вместе с корпусом лампочки помещают внутрь шуруповерта, туда, где ранее располагалась батарейка. Затем корпус устройства собирают. Чтобы инструмент был прочным, стыковочные швы промазывают суперклеем.

Из машинного и компьютерного аккумуляторов

Автомобильный аккумулятор советуют использовать в крайних случаях. Он не слишком мощный для работы шуруповерта, поэтому устройство будет функционировать медленно. Автоаккумулятор имеет провода, которые подключают к зажимам внутри шуруповерта. Почему этот способ не самый удобный?

Автомобильный аккумулятор не способен похвастать скромными размерами, он раз в 5 больше самого инструмента, эксплуатировать его неудобно и тяжело, придется переносить туда, где необходим электроинструмент.

Компьютерные блоки питания снабжены вентиляторами и кнопками экстренного выключения, работающими по принципу УЗО. В случае короткого замыкания сети шуруповерт будет спасен от преждевременного выхода из строя.

Все блоки питания от компьютеров снабжены УЗО. Устройство в будущем способно защитить шуруповерт от преждевременного выхода из строя

Использовать компьютерный агрегат можно по принципу автоаккумулятора или во встроенном в корпус электрошуруповерта виде. В последнем случае придется разобрать блок питания, извлекать трансформатор, припаять к нему сетевой шнур, установить систему в корпус шуруповерта.

Советы по использованию электрошуруповерта

Когда блок питания 12-18 вольт собран, шуруповерт становится сетевым. Использовать его нужно по правилам:

• каждые 20 минут работы делайте перерыв на 3-5 минут, чтобы блочный элемент остыл;
• если эксплуатируете внешний агрегат, то следите за его чистотой. Он не должен быть пыльным, грязным. Так устройство будет нагреваться быстрее и работать менее эффективно;
• обновленный инструмент запрещено использовать на высоте более 200 сантиметров;
• снабдите элемент устройством защитного отключения. При проблемах с сетью УЗО спасет оборудование от поломки;
• все провода должны быть надежно припаяны.

В заключение

Технически сделать блок питания для шуруповерта      не сложно. Главное – быть предельно внимательным. Надежно припаивайте провода. Используйте автомобильные аккумуляторы только в крайнем случае – они не удобны в эксплуатации, слишком громоздкие и маломощные.

https://www.youtube.com/watch?v=WTdMCn-K4u8

Для переделки лучше всего подойдут компьютерные блоки питания. Они продаются отдельно в компьютерных магазинах.

Стоят от 1500 до 5 тысяч рублей. Хорошо зарекомендовали себя товары фирм: «AeroCool», «FSP Group», «Corsair», «Zalman».

В магазине, где торгуют электроинструментом, можно приобрести нужный блочный элемент для шуруповерта.

Цена – от 200 до 700 рублей от производителей «RWS», «OEM».

Схема подключения указана на упаковке или в паспорте товара. Это  самый простой способ «оживить» инструмент.

Узнать о том, как переделать батарейный инструмент в сетевой, можно из следующего видео:

Источник: https://i-perf.ru/shurupovert/kak-peredelat-zaryadnoe-ustrojstvo-shurupoverta-v-blok-pitaniya.html

Питание Шуруповерта От Зарядного Устройства

Схема зарядного устройства для шуруповерта. Электрическая схема зарядного устройства шуруповерта

Множество современных шуруповертов работают от батареи аккумуляторной. Емкость их средняя составляет двенадцать мАч. С целью устройство всегда оставалось в исправности, необходимо зарядное устройство. Однако по напряжению они довольно сильно отличаются.

Сегодня выпускаются модели на 12, четырнадцать не восемнадцать В. Также важно отметить, что изготовители} {отечественного применяют различные комплектующие элементы для зарядных устройств. Чтобы разобраться в этом деле, следует взглянуть на стандартную схему зарядного.

Схема зарядки

Стандартная электрическая схема зарядного устройства шуруповерта означает микросхему трехканального типа. Тогда транзисторов для модели на двенадцать В потребуется четыре. Питание из зарядного устройства на питание от для шуруповерта.

По емкости они бывают вариации довольно сильно отличаться. Если вы поставили цель устройство могло справляться с высокой тактовой частотой, на микросхеме крепятся конденсаторы. Они для зарядок используются как импульсного, так не переходного типа.

Тогда важно учитывать особенности конкретных батарей аккумуляторных.

Непосредственно тиристоры используются в устройствах для стабилизации тока. В некоторых моделях установлены тетроды открытого типа. По проводимости тока они отличаются друг с другом. Если рассматривать модификации на восемнадцать В, то там часто имеются дипольные фильтры. Указанные элементы позволяют с легкость справляться с перегрузками в сети.

Модификации на 12В

На двенадцать В зарядное устройство для аккумуляторов шуруповерта (схема показана ниже) по сути есть набор транзисторов емкостью до 4.4 пФ. Тогда проводимость в цепи обеспечивается на грани девять мк. Чтобы тактовая частота резко не повышалась, применяются конденсоры. Резисторы у моделей используются по большей части полевые.

Если вести разговор про зарядки на тетродах, то там дополнительно имеется фазовый резистор. С электромагнитными колебаниями он справляется хорошо. Отрицательное сопротивление зарядками на двенадцать В выдерживается в тридцать Ом.

Зарядное устройство для шуруповерта на выходе зарядного устройства. Подключаем питание шуруповерта от сети. От тока. Используются они чаще всего для аккумуляторов на десять мАч.

В настоящее время они активной применяются в моделях торговой марки Макита.

Зарядные устройства на четырнадцать В

Схема зарядного устройства для шуруповерта на четырнадцать В транзисторов в себе включает пять штук. Непосредственно микросхема для преобразования тока подходит лишь четырехканального типа. Конденсаторы у моделей на четырнадцать В используются импульсные.

Если вести речь про батареи с емкостью в двенадцать мАч, то там дополнительно устанавливаются тетроды. Здесь диодов на микросхеме предусмотрено два. Если вести речь про параметры зарядок, то проводимость тока в цепи, Вы, колеблется в районе пять мк.

Средняя емкость резистора в цепи не превышает 6.3 пФ.

Видео:Переделка аккумуляторного шуруповёрта на 220v от его зарядки.Скачать

https://www.youtube.com/watch?v=SnfF4mRAOiA

Непосредственно нагрузки тока зарядки на четырнадцать В способны выдерживать в 3.3 А. Триггеры в таких моделях устанавливаются довольно редко.

Однако если рассматривать шуруповерты торговой марки Бош, то там они используются часто. Как правило у моделей Макита они заменяются волновыми резисторами. Питание шуруповерта от сети 220в.

С намерением стабилизации напряжения они подходят хорошо. Однако частотность зарядки изменяется сильно.

Схемы моделей на восемнадцать В

На восемнадцать В схема зарядного устройства для шуруповерта предполагает использование транзисторов только переходного типа. Конденсаторов на микросхеме имеется три. Непосредственно тетрод устанавливается с диодным мостом.

Для стабилизации предельной частоты в устройстве применяется сеточный триггер. Если вести разговор про параметры зарядки на восемнадцать В, то следует упомянут что же на самом деле, что проводимость тока колеблется в районе 5.4 мк.

Если рассматривать зарядки для шуруповертов компании Бош, то данный показатель а возможно выше. Все печатные платы оставшиеся от питание . Кстати схемы зарядного устройства. Иногда для улучшения проводимости сигнала применяются хроматические резисторы.

Тогда емкость конденсаторов не должна превышать пятнадцать пФ. Если рассматривать зарядные устройства торговой марки Интерскол, то у них трансиверы используются с повышенной проводимостью. Использование зарядного устройства для сетевое питание. Зу от шуруповерта.

Тогда параметр максимальной токовой нагрузки может доходить до шесть А. В завершение следует упомянуть об устройствах компании Макита. Наверное из аккумуляторных моделей оснащаются качественными дипольными транзисторами. С повышенным отрицательным сопротивлением они справляются хорошо.

Однако проблемы иногда возникают с магнитными колебаниями.

Зарядные устройства Интрескол

Стандартное зарядное устройство шуруповерта Интерскол (схема показана ниже) содержит двуканальную микросхему. Конденсаторы подбираются для нее что остается сделать нашему клиенту с емкостью в три пФ.

В нашем примере транзисторы у моделей на четырнадцать В используются импульсного типа. Если рассматривать модификации на восемнадцать В, то там имеются переменные аналоги. Проводимость у данных устройств способна доходить до шесть мк.

Здесь батареи используются примерно на двенадцать мАч.

Схема для модели Макита

Схема зарядного устройства шуруповерта Макита имеет микросхему трехканального типа. Всего транзисторов в цепи предусмотрено три. Если вести речь про шуруповерты на восемнадцать В, то в нашем примере конденсаторы устанавливаются с емкостью 4.5 пФ. Проводимость обеспечивается в районе шесть мк.

Это позволяет снять нагрузку с транзисторов. Непосредственно тетроды применяются открытого типа. Если вести разговор про модификации на четырнадцать В, то зарядки выпускаются со специальными триггерами. Данные элементы позволяют отлично справляться с повышенной частотностью устройства. Одновременно скачки в сети им не страшны.

Устройства для зарядки шуруповертов Бош

Стандартная схема зарядного устройства шуруповерта Бош содержит микросхему трехканального типа. В нашем варианте транзисторы имеются импульсного типа.

Однако говоря про шуруповерты на двенадцать В, то там установлены переходные аналоги. Средняя пропускная способность у них имеется примерно четыре мк. Конденсаторы в устройствах применяются с хорошей проводимостью.

Диодов у зарядок представленного бренда имеется два.

Триггеры в устройствах используются только на двенадцать В. Ремонт зарядного устройства шуруповерта киев —. Если вести разговор про систему защиты, то трансиверы применяются лишь открытого типа. Ориентировочно токовую нагрузку они способны переносить в шесть А.

В нашем примере отрицательное сопротивление в цепи не превышает тридцать три Ом. Если отдельно говорить про модификации на четырнадцать В, то выпускаются они под батареи на пятнадцать мАч. Триггеры не используются. Одновременно конденсаторов в схеме имеется три.

Схема для модели Скил

Схема зарядного устройства шуруповерта Skil означает трехканальную микросхему. Тогда модели в сфере представлены на двенадцать не четырнадцать В.

Если рассматривать первый вариант, то транзисторы в цепи используются импульсного типа. Приводимость тока у них равняется уже пять мк. Здесь триггеры в любых конфигурациях используются. Переделка шуруповерта на питание от розеточной.

Как правило тиристоры применяются только для зарядок на четырнадцать В.

https://www.youtube.com/watch?v=vWH9nhgkGH4

Конденсаторы у моделей на двенадцать В устанавливаются с варикапом. В нашем примере больших перегрузок они не способны выдержать. При всем этом транзисторы перегреваются довольно быстро. Питание аккумуляторного шуруповерта от сети 220 в. Непосредственно диодов в зарядке на двенадцать В имеется три.

Применение регулятора LM7805

Схема зарядного устройства для шуруповерта с регулятором LM7805 содержит только двухканальные микросхемы. Конденсаторы используются на ее поверхности с емкостью от три до десять пФ.

Встретить регуляторы данного типа чаще всего есть вариант у моделей торговой марки Бош. Непосредственно для зарядок на двенадцать В они не подходят.

В нашем примере параметр отрицательного сопротивления в цепи доходит до тридцать Ом.

Говоря про транзисторы, то они у моделей применяются импульсного типа. Триггеры для регуляторов использоваться бывают вариации. Диодов в цепи предусмотрено три. Если вести разговор про модификации на четырнадцать В, то тетроды для их производства подходят лишь волнового типа.

Использование транзисторов BC847

Схема зарядного устройства для шуруповерта на транзисторах BC847 является довольно простой. Используются указанные элементы чаще всего компанией Макита. Подходят они для аккумуляторов на двенадцать мАч. В нашем примере микросхемы используются трехканального типа. Конденсаторы применяются с двоенными диодами.

Непосредственно триггеры используются открытого типа, а проводимость тока у них находится примерно 5.5 мк. Всего транзисторов для зарядки в двенадцать В потребуется три. Переделка шуруповерта на питание от шуруповерта на питание зарядного устройства.

Один в их числе устанавливается у конденсаторов. Требования к блоку питания. То питание шуруповерта от простое подключение и. Остальные в нашем примере находятся за опорными диодами.

Если вести речь про напряжение, то зарядки на двенадцать В перегрузки с данным транзисторами способны переносить в пять А.

Устройство на транзисторах IRLML2230

Видео:Как переделать зарядное устройство от шуруповёрта Интерскол.Скачать

Схемы зарядки с транзисторами данного типа встречаются зачастую. Компания Интрескол использует их в модификациях на четырнадцать не восемнадцать В. В нашем примере микросхемы применяются только трехканального типа. Непосредственно емкость указанных транзисторов равняется два пФ.

Перегрузки тока от сети они переносят хорошо. Здесь показатель проводимости в зарядках не превышает четыре А. Говоря про другие компоненты, то конденсаторы устанавливаются импульсного типа. Тогда их потребуется три. Если вести речь про модели на четырнадцать В, то здесь тиристоры для стабилизации напряжения имеются.

Источник: https://vdiweb.ru/pitanie-shurupoverta-ot-zarjadnogo-ustrojstva/

Видео

КАК БЫСТРО ПЕРЕДЕЛАТЬ ШУРУПОВЕРТ В СЕТЕВОЙ!!! САМЫЙ ПРОСТОЙ СПОСОБ!!!Скачать

Переделка шуруповерта-18в на 220 за 5минут! DIY.Alteration of the screwdriver-18V to 220!Скачать

Шуруповёрт + зарядник от ноутбука. Как подключить шуруповёртСкачать

Зарядное для шуруповертаСкачать

КАК ПОЧИНИТЬ ЗАРЯДНОЕ ШУРУПОВЕРТА // Простой ремонт БП 12V 18VСкачать

Как переделать зарядное устройство от шуруповерта Интерскол.Скачать

Что можно сделать из старого зарядного устройства от шуруповертаСкачать

Почему греется зарядное устройство шуруповёрта.Скачать

Шуруповерт 18 вольт переделываем от сети 220 из зарядного устройства. Спасаем инструмент.Скачать

Как шуруповерт запитать от сети 220 вольт (от розетки)Скачать

Тест зарядных устройств для переделанных шуруповертов с Ni-Cd на Li-Ion аккумуляторыСкачать

Ремонт зарядного устройства шуруповёрта "Интерскол".Скачать

Зарядка аккумулятора шуруповёрта.Скачать

Идея на миллион ! Для шуруповерта ! На 100 рабочее устройство!Скачать
