Макита 2450: свойства, схема сборки, ремонт в кустарных условиях, отзывы

В наших условиях самым фаворитных перфораторов является Макита 2450. При этом не случаем. Ведь Макита 2450 обладает неплохими чертами, а его схема сборки позволяет делать ремонт перфоратора своими силами.

Компания Макита известна как высококачественный японский производитель, однако модель HR 2450 делается в Китае. Чтоб сделать выводы о качестве представленного оборудования, следует разглядеть отзывы юзеров о Макита 2450, оставляемые в различных источниках.

Углубив познания о представленном инструменте, будет просто прийти к выводу о необходимости его покупки.

Общие свойства

Макита 2450 известен посреди строителей и ремонтников как достаточно многофункциональный проф инструмент. Он прост и надежен в эксплуатации, обладает легкостью и неплохой балансировкой. Поэтому Макита 2450 прослужит довольно в течении продолжительного срока. Он обладает неплохой системой пылезащиты, что делает эксплуатацию оборудования долговременной.

Его популярность разъясняется возможностью проведения ремонта перфоратора Макита 2450 дома. Не будет нужна растрачивать много средств на его сервис. Но перед процессом сборки перфоратора Макита 2450 следует подробно изучить технологией его разборки и ремонта.

Технические свойства

Определенным набором свойств обладает перфоратор Макита 2450. Свойства, выставленные производителем в аннотации, последующие.

Вес инструмента составляет всего 4,4 кг. Крепления буров производит система SDS. Перфоратор предназначен для воплощения дробления, сверления и ударного сверления.

У него предусмотрены три режима работы. Количество оборотов холостого хода равно 1100 за минуту, а наибольшее число ударов. 4500 за минуту. Сила поступательного движения в максимуме равна 4.5,7 Дж.

Наибольший поперечник сверления:

• для дерева. 32 мм;
• для металла. 13 мм;
• для бетона. 24 мм;
• для полой коронки. 54 мм.

Бывают также дополнительные функции у перфоратора Макита 2450. Свойства выделяют наличие предохранительной муфты, реверса, блокировки кнопки включения, также электрическую регулировку частоты вращения.

Мощность сети питания равна 780 Вт. Длина кабеля составляет 4 м.

Признаки подделки

По причине большой популярности представленного оборудования нередки случаи его подделки. Есть соответствующие особенности, которые определяют ненастоящий перфоратор HR 2450. К сложившейся ситуации относится маленький шнур (около 0,5 м). Буковкы на темных застежках чемодана у подделки матовые, а у оригинала. блестящие.

На фото перфоратора в аннотации у реального изделия фон серый, практически белоснежный. У копии будет черный, глухой цвет заднего плана изображения.

Видео:Разборка перфоратора Makita HR 2450Скачать

Если на чемоданчике модели HR 2450 указана для производителя Япония, это ненастоящий инструмент. На оригинале написано: Мейд in P.R.C., т. е. изготовлено в Китае.

Макита 2450 содержит обрезиненную ручку, на какой занимается указан серийный номер. Нашему клиенту остается детали чемоданчика также изготавливаются содержать кто свой профессионализм обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о том отрешиться от покупки такового инструмента.

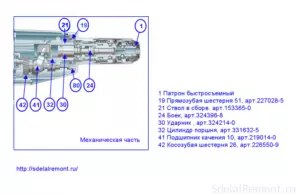

Схема разборки

На протяжении воплощения ремонта представленной техники юзер должен уметь разбирать инструмент. Схема сборки перфоратора Макита 2450 имеет огромное количество узлов и частей. Для проведения ремонта необходимо знать не все они. Вот самые главные элементы, которые представляет схема (Макита 2450. устройство очень непростой).

1-ое. это стопорное кольцо. Оно участвует в течении демонтажа крышки патрона. Дальше идет кольцевое запорное устройство. Оно держит шарик для фиксации бура. Его направляющим служит шайба и коническая пружина.

https://www.youtube.com/watch?v=ZTXoWm1jFQY

Редуктор с движком соединяют 4 винта. В схеме находится много резиновых деталей, которые при их износе становятся нередкой предпосылкой поломки.

Этих познаний довольно для воплощения ремонта своими руками. Дальше следует подробно изучить техникой его проведения.

Необходимость ремонта своими силами

Ремонт перфоратора Макита 2450 в кустарных условиях стоит проводить по нескольким причинам.

Представители сервисного центра производят устранение проблем по определенному методу. Это приводит к довольно огромным затратам на ремонт инструмента.

Также велика возможность, что сотрудники консульства компании проведут просто плановый осмотр, потребность которого непонятна. При этом заплатить за него в любом случае придется.

Ремонт редуктора перфоратора макита HR 2450 на дому. самый полный обзор

Добрался я до собственного перфоратора makita HR 2450, у которого пропал удар находится на пике. Внутренний удар бывают, а на пику.

Разборка перфоратора Makita HR 2450

Это видео. 1-ая часть процесса ремонта перфоратора Makita HR 2450 самостоятельно.

В том случае узел либо несколько там тем ни менее потребуют произвести смену, сотрудники сервиса поставят только лицензионные детали Макита 2450. Ремонт в данном случае возможно окажется сравним по цены с покупкой нового инструмента. Эти факты молвят с целью получения самостоятельного проведения опции как еще его называют смены деталей оборудования.

Ремонт

Макита 2450 своими силами ремонтируется при наличии определенных познаний и способностей. Разработка осмотра и смены деталей модели HR 2450 достаточно легкая.

Она подразумевает совершение разборки инструмента, после этого удаляется вся древняя смазка, пыль, грязюка. Покоробленные узлы заменяются новыми. Потом что остается сделать нашему клиенту детали перфоратора собираются воедино.

Нужно изучить каждым пт таких работ. Они выполняются в области патрона, переключателя режимов, корпуса перфоратора.

Для проведения ремонта поначалу снимают патрон, позже переключатель скоростей. После такого факта делают ремонт снутри корпуса. Делается смена смазки и изношенных резиновых частей.

Патрон

Используя плоской отвертки разбирается патрон. Ремонт перфоратора Макита 2450 своими силами начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется стопорное кольцо. Потом снимается крышка патрона и железное кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, и железная шайба, коническая пружина достаются без труда.

Предпосылкой поломки вам понравятся износ деталей. Он выявляется, если бур не защелкивается автоматом, без отжатия крышки. Проверив что остается сделать нашему клиенту детали, выявляют причину поломки. Старенькые элементы очищают от грязищи и старенькой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узенькой стороной к резистору.

Направляющая шайба должна придавить ее так, чтоб оказаться ниже отверстия в стволе. Ремонт перфоратора Макита 2450 с области патрона просит фиксации шарика в лунке. Что остается сделать нашему клиенту детали собирают в оборотном порядке.

Переключатель режимов

Видео:Старые перфораторы Макита лучше? Makita HR 2450 2010 года выпуска, как починить перфоратор, ремонтСкачать

Для проведения разборки создают снятие Т-образной защелки на ручке переключателя. Употребляют для этой цели вам 2-миллиметровую отвертку. Очень аккуратненько необходимо поджать лапки защелки. Ее вытягивают наружу. Красноватый фиксатор необходимо придерживать, чтоб он не вылетел под действием пружины.

После проведения этих действий ручку переключателя следует повернуть в последнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель просто вынимается. Фиксатор достают вкупе с пружиной. Резиновое кольцо на ручке переключателя следует поддеть узкой отверткой и снять его. Оно предутверждает вытекание смазки из корпуса.

Схема сборки перфоратора Макита 2450 в области переключателя подразумевает определенную последовательность проведения.

Что остается сделать нашему клиенту детали и место для посадки очищают от старенькой грязищи. Густо смазывают два железных штырька и резиновое кольцо. Его надевают на переключатель.

В ручку вставляется пружина, потом фиксатор. Он не должен выскакивать, когда в корпус установится защелка.

https://www.youtube.com/watch?v=rvorbixVUi8

Потом переключатель вставляют в редуктор. При всем этом ручка направляется в сектор меж обозначением совмещенного режима и удара. Он одновременно не вставится до конца. Переключатель следует повернуть до режима сверления и чуток далее. При всем этом необходимо не забывать жать кнопку фиксатора, чтоб он не мешал движению.

Потом поворачивают переключатель по часовой стрелке и до конца вдавливают защелку.

Неисправности переключателя

На протяжении ознакомления с вопросом, как собрать Макита 2450, следует узнать нередкие неисправности переключателя. Они будут вызваны износом железных штырей. В данном случае не будет врубаться какой-либо из режимов. Будет нужно сменять переключатель. Это следует сделать и для которого предназначена конструкция поломки посадочных выступов.

Когда износилось резиновое кольцо, происходит малозначительное вытекание смазки. Придется его сменять.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Конечно повредиться лапки фиксатора. Чтоб избежать всех перечисленных выше поломок, необходимо аккуратненько обращаться с инвентарем.

Корпус редуктора

Для снятия корпуса с редуктора нужно поднять ствол инструмента ввысь. Перфоратор следует прижимать к верстаку, сразу вытягивая оболочку ввысь. В таком положении что остается сделать нашему клиенту детали остаются на собственных местах.

После их ревизии, проверки и смены корпус редуктора устанавливается на место назначения. Что остается сделать нашему клиенту его элементы должны являться размещены в начальном виде. Нужные элементы требуется смазать.

На протяжении сборки корпус редуктора нужно очистить керосином или бензином. Дальше оболочку надевают на начальное место. Переключатель режимов в персональном компьютере находиться не должен.

Неисправности в корпусе редуктора

Корпус модели HR 2450 характеризуется высочайшей прочностью, поломки данном узле довольно редки. Увы случается, что в этом деле происходят определенные проблемы. Если корпус достался вкупе с игловатым подшипником, означает, его место посадки очень износилось. Когда эта деталь разбалтывается очень очень, следует сменять корпус.

Время от времени бывает разбито место посадки промежного вала. Ремонт подразумевается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается нечасто) либо неаккуратные деяния ремонтника, его меняют совместно с корпусом.

Такую же функцию делают если проход выхода из строя отверстий переключателя режимов. Перечисленные виды поломок свойственны для поддельных экземпляров.

Отзывы потребителей

Посреди юзеров представления об инструменте разделились. Недостатком отмечены перегрев и вытекание смазки перфоратора Макита 2450. Отзывы также дают осознать, что ремонт делается сервисным центром длительно и недешево.

Но, устранив причину неисправности без помощи других, можно ждать обычной работы инструмента. Больше всего появляются неисправности у перфораторов, которые были выпущены в текущий момент. Однако более ранешние изделия известны как более высококачественные.

Видео:Ремонт редуктора перфоратора макита HR 2450 своими руками - самый полный обзорСкачать

Это связано появления огромного количества некачественных подделок, изготовленные не по уникальной технологии.

Положительными чертами рассмотренной модели названы удобство в эксплуатации, долговечность и выносливость. Она, согласно отзывам потребителей, достаточно универсальна.

Перфоратор готов делать задачки как шуруповерта, так и ударного отбойника стенок. При всем этом инструмент работает с заправкой маслом 1 раз в 3.5 года без ремонта.

Подходит как для самостоятельного использования, так для проф внедрения.

Отмечено, что это один из самых дешевых перфораторов. Он легкий, увы мощнейший. В вопросе приобретения оригинала и обычном воззвании юзера при эксплуатации оборудование проработает длительно и продуктивно.

Ознакомившись с чертами, схемами сборки и ремонта перфоратора Макита 2450, конечно продлить срок эксплуатации этого инструмента. Выполняя сервис и смену деталей без помощи других, юзер существенно сбережет свои средства. В вопросе приобретения нужно уделять свое внимание на соответствующие отличия необычного инструмента. Он прослужит подольше подделки.
