Как разобрать перфоратор

Хороший хозяин знает: перфоратор требует бережного ухода. Чтобы инструмент служил долго, нужно не только соблюдать основные требования по эксплуатации, но и вовремя обнаруживать поломки и менять сбоящие части.

• Как отремонтировать перфоратор: видео

Если вы заметили, что инструмент стал плохо работать — его нужно отнести в ремонт для проверки функциональности. Но такая проверка может влететь в копеечку, поэтому часто люди сами ремонтируют свой инструмент.

Чтобы домашний ремонт был успешным, нужно знать внутреннее строение перфоратора и некоторые хитрости.

В этой статье мы рассмотрим, как самостоятельно разобрать и починить перфораторы основных производителей — «макита», «интерскол», «бош», «прогресс», «зубр», «хитачи», «энергомаш» и другие. Также мы остановимся на смазке рабочего инструмента.

Причины для разборки

Причин для разборки может быть много, рассмотрим основные:

• Профилактика. Даже если инструмент работает хорошо, его нужно периодически разбирать для смазки и очистки от пыли.
• Нестабильная работа. Инструмент может то работать, то не работать, то работать вполсилы. Это повод насторожиться.
• Странные звуки. Раньше инструмент работал достаточно тихо, но теперь изнутри доносятся какие-то странные жужжащие или тарахтящие звуки. С инструментом что-то не так.
• Запах гари во время работы. Это может говорить о неисправности мотора или плохих проводах.
• Долбление заметно усложнилось, хотя видимых причин этому нет.

Теперь давайте разберем наш рабочий инструмент.

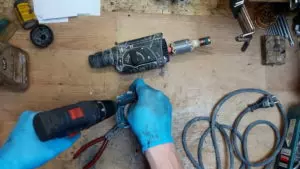

Разборка перфоратора + ()

Разобрать перфоратор несложно, если все делать в таком порядке:

• Осмотрите верхний узел инструмента. Иногда инструмент сбоит из-за неисправности патронного пыльника. Производители рекомендуют использовать длинные сверла, чтобы не допустить возникновения такой проблемы.
• Снимите наконечник, шайбу и пружину с шариком.
• Теперь поработаем над корпусом. Для этого снимите винтовые крепления.
• Если на ручке есть накладка — снимите ее. Аккуратно отсоедините каждый проводок, подключенный к стартеру.
• Достаньте щеткодержатель.
• Медленно отсоединяйте редуктор от корпуса до появления небольшого зазора. Извлеките переключатель.
• Зафиксируйте вертикально перфоратор (для этого можно воспользоваться обыкновенным тисками). Извлеките все внутренние детали.

Несколько полезных советов начинающему мастеру:

• Внимательно запоминайте расположение деталей в перфораторе. Вам его еще собирать обратно.
• Не кладите детали где попало, возьмите какую-нибудь коробочку и складывайте детали в нее.
• Не выбрасывайте инструкцию к инструменту. Инструкция содержит чертеж инструмента и порядок его сборкиразборки.

Отдельно остановимся на разборке самого важного компонента перфоратора — на патроне.

Разборка патрона

Патрон — едва ли не самая важная деталь инструмента. Производители инструментов делают патроны по разным схемам и по-разному крепят его к основной части инструмента. Основные типы патронов:

• Кулачковый тип. Для вставки и крепления сверла используется особый ключ, который прилагается к инструменту.
• Цанговый тип. Для вставки и крепления сверла достаточно поворота патрона.
• Двух- или одногильзовый быстрозажимной тип. Для вставки и крепления особый инструмент не нужен.

После определения типа патрона, попробуем его снять. Тип патрона не имеет большого значения, процесса съема более или менее универсален:

• Сперва нам нужно ослабить фиксацию патронного винта. Для этого достаточно легко постучать по головке инструмента.
• Возьмите отвертку и открутите крепящий винт.
• Зафиксируйте патрон в тисках и прокрутите шпиндель.

Также перфоратор нуждается в смазке и лакировке. Даже если вы его используете раз в год, смазка поможет предотвратить коррозию и порчу инструмента раньше времени.

Смазка перфоратора

Когда вы знаете, как правильно разобрать перфоратор, можно перейти к смазке. Может показаться, что смазка — интуитивно понятный процесс и не требует особых навыков. Это не совсем так, нужно знать несколько полезных советов, чтобы смазывание имело смысл:

• Смазку нужно проводить даже если вы редко используете инструмент. Насадка, внутренние узлы — все это нуждается в очистке и смазке.
• Если ваш инструмент сделан фирмой «bosch», то и смазку нужно покупать этой фирмы. Это нестрогое требование, хотя часто встречается в инструкции к инструменту.
• Графитовая смазка или дизельное масло — хороший пример универсальной смазки.
• Не злоупотребляйте смазочными материалами.

Заключение

Теперь вы знаете, как самостоятельно собрать и разобрать инструмент, понимаете важность смазывания основных узлов перфоратора. Если вы все же сомневаетесь в своих способностях — отнесите инструмент в специализированный центр. Второй вариант надежнее, но первый позволит сэкономить деньги. Что важнее для вас — решайте сами.

Источник: http://instrument-blog.ru/elektroinstrumenty/kak-razobrat-perforator.html

Как отремонтировать патрон и ударный механизм ствола перфоратора makita 2470

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работать с посторонним  шумом.

Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470.

Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Разборка перфоратора Макита 2470 начинается со снятия ручки переключателя режимов.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

https://www.youtube.com/watch?v=ZTXoWm1jFQY

Видео:Разборка перфоратора Makita HR 2450Скачать

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).
 На ручке при помощи отвертки подковыривается и снимается защелка.
 После снятия защелки, ручка переводится в крайнее левое положение, в режим «Сверление».

Зажатая пальцами ручка вынимается из пазов корпуса.

инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

: Как поставить Как снять переключатель режимов на перфоратор Makita HR 2450

Порядок установки ручки режимов

Для установки переключателя режимов в корпус, необходимо произвести некоторые действия:• вставить переключатель в положение «сверление» в посадочное гнездо до щелчка;• перевести переключатель против часовой стрелки в положение «удар»;• перевести переключатель со щелчком против часовой стрелки до положения «сверление»;• вставить пружинку и красную кнопку;• сверху вставить накладку до фиксации.

Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита.А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками.

При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

На схеме ниже изображено устройство патрона перфоратора.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

• износ защитного резинового пыльника поз.1;
• расслабление стопорного кольца поз.2 или его частичный износ;
• износ шарика поз.20;
• потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм.В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита.

Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору.
Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.
Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.

Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания.

Патрон собран.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита
Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца.
Надавив на торец вала вы выдавите редуктор из корпуса.

https://www.youtube.com/watch?v=rvorbixVUi8

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть.Отделяется ротор от механической части(редуктора) просто.Правой рукой надо зажать редуктор, ротор зажать левой.Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок.

Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизмаУдарный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм.
А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32.С другой стороны вала устанавливается муфта сцепления поз.

39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36Особое внимание следует обращать на состояние подшипников качения.В перфораторе установлены импортные подшипники.

Видео:Ремонт редуктора перфоратора макита HR 2450 своими руками - самый полный обзорСкачать

Допускается установка отечественных подшипников.

Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма
Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита.Вал представляет собой ствол поз.21, в котором собран ударный механизм.На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.

В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур.

А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо.
Боек

Цилиндр с ударником

С разборкой мы разобрались.
Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Читайте если проблемы с электрической частью перфоратора.

быстрой разборки перфоратора Макита

: как разобрать перфоратор makita за 5 минут

#makita

РусскийУкраїнськаБеларускаяOʻzbek tiliEnglish

Источник: http://sdelalremont.ru/remont-mexanicheskoj-chasti-perforatora-makita-2450-i-2470.html

Ремонт перфоратора своими руками. Когда можно и нужно ремонтировать перфоратор

Перфоратор всегда работает в экстремальных условиях. Неудивительно, что со временем он выходит со строя, причем как ширпотребовские модели, так и известные бренды. Если перфоратор дорогой, то так просто его не забросишь и не побежишь покупать взамен другой, да и не надо. Лучше попробуйте сделать ремонт перфоратора своими руками, а наша статья вам в этом поможет.

Быть или не быть ремонту

Когда вы стоите перед выбором и решаете, что делать с перфоратором, который никак не хочет работать, подумайте: под силу ли вам отремонтировать его самому? Стоит браться за ремонт, если:

• вы уже имеете опыт ремонта каких-то механизмов;
• если ваш перфоратор не относится к самым дешевым моделям. В этом случае не только не стоит затевать ремонт самостоятельно, но и к мастерам обращаться не следует. Как говорится: «Овчинка вычинки не стоит»;
• если вы знаете нюансы устройства перфоратора, который собираетесь ремонтировать, ведь они очень непохожи друг на друга, каждый имеет свои технологические особенности.

Результативней всего рассмотреть конкретный пример, что мы и сделаем.

Ремонт перфоратора Макита

Этот перфоратор известен своей надежностью, но все же когда-нибудь наступает предел и его выносливости.

Разбираем наш инструмент и начинаем с патрона

Чтобы выяснить причину поломки, необходимо механизм разобрать:

1. Снимем рычаг, посредством которого выполняются переключения. Требуется здесь особая осторожность, иначе ремонт может закончиться дальнейшими разрушениями деталей.
2.  Если у вас Макита модели 2450, то патрон здесь не снимается, поэтому придется его разбирать:

• берем отвертку плоскую и убираем резиновую прокладку — барьер на пути попадания пыли внутрь перфоратора. Возможно, эту деталь вы уже не раз меняли;
• на очереди стопорное кольцо;
• теперь дальнейшей разборке препятствует крышка. Снимаем ее и видим, что в стволе патрона находится фиксирующий узел, состоящий из кольца, удерживающего шарик, направляющей для шарика, конической пружины. Разбираем все по порядку, начиная с металлического кольца.

Какие же сюрпризы могут ожидать вас после разборки патрона? Типичные его проблемы:

• износилась прокладка из резины и уже не препятствует попаданию пыли внутрь перфоратора. Ремонт будет заключаться в очистке деталей от пыли и замене пыльника. Грязь будет проникать и в случае, если  крышка на патроне деформировалась. На работу это особо не влияет, а вот детали будут изнашиваться быстрее;
• кольцо стопорное расслабилось или вовсе износилось. Меняем его;
• износился шарик. Выход простой — замена, но с условием, что диаметр ни на микрон не меньше, иначе патрон снова выйдет со строя и уже окончательно. Не забываем на совесть смазать этот элемент и зафиксировать в отверстии направляющей шайбы;
• возможен и износ самой направляющей шарика, т.е. шайбы в точках, где они контактируют. При критическом износе ее, делаем замену;
• пружина коническая — самая стойкая деталь, но при длительной работе также может деформироваться. Если это произошло — выполняем замену, развернув ее меньшую вершину к редуктору;
• теперь можно патрон собрать, а делаем сборку в обратном порядке и в завершение смазываем конец бура.

 Разбираем переключатель, управляющего выбором режимов работы

Для выполнения этой операции потребуется отвертка шлицевая 2 мм, имеющая Т-образную рабочую часть:

• главная задача — вытянуть из ручки защелку. Вставив отвертку в один из пазов сбоку ручки, осторожно зацепляем сначала за одно крыло защелки, а затем за другое и вытягиваем ее из ручки. При этом пружина может отжаться, и из ручки выскочит фиксатор. Придерживаем его, чтобы этого не случилось;
• теперь требуется отвести ручку влево до совпадения выступов на ней и углублений на корпусе редуктора. Переключатель освобождается и мы его демонтируем;
• фиксатор, совместно с пружиной вынимаем;
• удаляем резиновый уплотнитель, находящийся на ручке переключателя;
• очищаем все детали и место их нахождения.

• Первое, что скорее всего, послужило причиной выхода со строя перфоратора — выработавшиеся пальцы переключателя, ведь во время работы они постоянно соприкасаются с вращающимися деталями. Переключатель при этом необходимо менять, но если работу нельзя прервать для поиска нового переключателя, то просто разверните изношенный элемент на 180 градусов. Мера эта временная и полной замены все равно не избежать.
• Пришли в негодность посадочные места. Переключатель меняем.
• Уплотнительная круглая резиновая прокладка деформирована и из редуктора вытекает смазка. Выход очевиден — делаем замену.
• Сломался отросток фиксатора, удерживающий его в корпусе редуктора, что способствует самопроизвольному переключению режимов. Можно и не менять фиксатор, если вас не смущает эта проблема, перфоратор-то все равно будет работать.
• Поломка обоих крылышек фиксатора, что приводит к выскакиванию переключателя со своего посадочного места в корпусе. Меняем фиксатор и работаем дальше.

1. Ручка переключателя оснащена двумя металлическими пальцами. Их необходимо смазать, а заодно и кольцо, перед тем, как поставить его на место.
2. Дальше в ручку помещаем:

• пружину;
• фиксатор;
• защелку.

3.  В редуктор помещаем переключатель, но только частично, иначе не сможем выполнить следующую операцию

4.  Переключатель придется повернуть против часового хода, чтобы он стал так, как стоял, когда мы его демонтировали. Теперь он полностью встанет на свое место. Если чувствуете, что что-то не так, значит, вы заглубили чрезмерно защелку.

5.  Осталось прокрутить переключатель по часовому ходу пока он займет положение режима сверления, придавить защелку, убедиться, что переключатель перемещается как надо в выбранные позиции, и ремонт перфоратора в этой части закончен.
Дальше занимаемся редуктором.

Ремонтируем редуктор

Если нет никаких подозрений на то, что сгорел двигатель, то задача упрощается тем, что весь редуктор демонтировать не будем:

• с находящегося в перпендикулярном положении ствола, вытягиваем корпус вместе с игольчатым подшипником. Неисправность может проявиться в том, что подшипник не вышел, а это свидетельствует о выработке посадочного места в корпусе. Тогда корпус лучше заменить;
• замена детали необходима и тогда, когда ослаблена посадка подшипника вала промежуточного;
• если заметили, что есть утечка масла, то иногда, хотя и редко, приходится выполнять смену сальника, место которого — шейка корпуса. Чаще причиной является не сам сальник, а избыток смазки;
• если у вас самый настоящий Макита, а не его подделка — посадочное место для переключателя вырабатывается крайне редко, а если вам подсунули подделку, то корпус придется менять по этой причине часто.

Причину нашли и устранили, теперь собираем, при этом:

Видео:Полное обслуживание Макиты 2470 \ Ремонт инструмента \ Как починить перфоратор \ БрестСкачать

• смажьте детали, но умеренно;
• из корпуса удалите частицы металла;
• убедитесь, что все сложены правильно;
• устанавливаем корпус на место.

Вот здесь мастер разбирает перфоратор Makita за 5 минут:

Ремонт перфоратора Bosch

Bosch относится к перфораторам с большим сроком службы, но иногда приходится ремонтировать даже самые известные бренды.

Итак, какие же неисправности могут быть у этого перфоратора:

• чтобы не разбирать инструмент напрасно, прозвоните вначале шнур, его повреждение может являться причиной остановки;
• если шнур в порядке, проверьте якорь и статор. Для этого открутите крышку сзади и сначала просто осмотрите, а потом протестируйте;
• разбирая верхний узел, выполняйте работу в такой последовательности: наконечник резиновый, шайба стопорная, головка, пружина, шарик;
• демонтируем корпус и переключатель;
• ахиллесова пята Bosch — кольцо компрессорное и боек, толкающий бур. Чаще всего вы сами виноваты, когда считаете, что чем сильнее вы давите, тем лучше будет работать инструмент. А все как раз наоборот. Вы давите сильнее и уменьшаете ход бойка, учащаются удары и как следствие, боек приходит в негодность;
• если не смазывать периодически хвостовик бура, то кольца уплотнительные и боек будут выходить со строя чаще.

Технология, в общем, мало отличается от применяемой при ремонте других марок перфораторов.

https://www.youtube.com/watch?v=g8X2poBcNb4

Тонкости ремонта перфоратора видео передаст лучше любого описания:

Источник: http://gid-str.ru/remont-perforatora-svoimi-rukami

Самостоятельный ремонт ствола перфоратора макита с подборкой запчастей

Даже очень надежные перфораторы фирмы Макита со временем ломаются.Любая поломка устраняется, надо только иметь прямые руки и настойчивость.Кроме электрических неисправностей перфораторы подвержены и механическим поломкам.

Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для ремонта.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного
Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Аккуратно освободите кольцевую пружину поз.2, кожух муфты поз.3, стальное кольцо поз.4. Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части
Он черного цвета.При помощи шуруповерта открутите четыре шурупа в торце корпуса.
Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.
Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора.
Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.
Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой.Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей.
А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.

Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

• разрушение быстроразъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

https://www.youtube.com/watch?v=D9-btnIcsow

Видео:Ремонт перфоратора Makita HR 2450Скачать

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео.Освободите ее от старой смазки.Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью.
разборки, смазки и сборки перфоратора Макита

: Переборка перфоратора Makita 2450

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.
Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма.
Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

: Минутка вандализма) (21) Перфоратор Макита HR 2450 Сильная отдача на режиме удара

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.
Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.
металлическое кольцо поз.27. арт. 324216-6.
Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Успехов вам!

Источник: http://www.sibear.ru/information/samostojatelnyj-remont-stvola-perforatora-makita-s.htm

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим — Мужик в доме.Ру

Электроинструмент фирмы Makita давно зарекомендовал себя как профессиональный, надёжный и простой в обслуживании. К тому же он обладает хорошей ремонтопригодностью и относительно невысокой ценой.

Из всех линеек перфораторов хочется остановиться на модели Makita HR 2450. Инструмент очень удобен в эксплуатации, имеет три режима работы и выдерживает очень длительные нагрузки. У автора этих строк перфоратор проработал верой и правдой более шести лет без поломок. Причём использовался он в режиме интенсивных нагрузок. Но в один прекрасный момент…

Пропал удар перфоратора — что делать?

Как известно, ничего вечного не бывает. И надёжная техника ломается. Как-то в самый разгар работы он перестал долбить. В режиме вращения машина работала, а удар вдруг пропал.

Был разобран редуктор и выявлена причина поломки. В корпусе ствола была разбита втулка, в которой ударник (боёк) непосредственно осуществляет ударную работу. Вследствие чего ударник заклинило в осколках развалившейся втулки.

В сервисном центре посоветовали заменить ствол полностью. Оказалось, что втулка запрессовывается в ствол на заводе-изготовителе и отдельно не поставляется. Пришлось покупать целиком новый ствол.

https://www.youtube.com/watch?v=Z-t_LeNDgqA

В этой статье мы расскажем, как самому привести перфоратор в рабочее состояние после этой, в общем-то, несложной поломки. Если у вас есть навыки по ремонту электроинструмента и желание не платить кому-то свои, кровно заработанные средства, тогда берём инструмент и начинаем разборку машины.

Инструменты

Понадобятся две обыкновенные плоские отвёртки и одна крестовидная. Одна из плоских отвёрток должна быть тонкой и узкой, не более 4 мм шириной. Ещё понадобится крючок из проволоки, для извлечения стопорного кольца. Его можно сделать из велосипедной спицы, главное, чтобы проволока была жёсткой и легко не разгибалась. Также необходим будет резиновый молоток или деревянная киянка.

Процесс работы

Разборку перфоратора следует начать со снятия защитного резинового колпачка – пыльника. Он легко снимается, достаточно взять его пальцами и стянуть со ствола.

Снимаем пыльник

Затем, надавив на пластмассовую крышку и сжав пружину фиксатора механизма SDS +, снимаем отвёрткой стопорное кольцо.

С помощью отвёртки снимаем стопор

Крышка снимается со ствола, а за ним, опять сжав пружину, вытаскиваем шарик-фиксатор вместе с пружиной и фигурной шайбой.

Снимаем крышку

Разборка механизма SDS

После чего разбирается переключатель режимов работы. Под крышкой, удерживающей красную кнопку-фиксатор, есть специальный паз под отвёртку. Вставив в этот паз отвёртку и поддев крышку слегка сначала с одного края, а затем со второго, аккуратно снимаем её.

Здесь не следует прилагать значительных усилий, крышка всё же пластмассовая и может сломаться. Красная кнопка вместе с пружиной удаляется из корпуса переключателя, и он переводится влево до упора, чуть дальше режима сверления. Именно из этого положения он и снимается из коробки редуктора.

Видео:Перфоратор Makita 2450, не держит бур в патроне, причина и как устранить.Скачать

Для этой операции переключатель надо слегка подцепить тонкими отвёртками с обеих сторон и извлечь вместе с резиновым уплотнительным кольцом.

Снимаем переключатель режимов перфоратора

Теперь снимается коробка редуктора. Крестовидной отвёрткой откручиваем четыре болта, соединяющие коробку с корпусом статора. Затем, придерживая её рукой, нужно слегка стукнуть киянкой по торцу ствола для того, чтобы коробка сошла с редуктора.

Снимаем коробку редуктора

Сняв коробку, вынимаем ствол из редуктора. Он снимается легко.

Вытаскиваем ствол из редуктора

Ветошью необходимо удалить старую смазку, а ствол промыть бензином или керосином и насухо вытереть.

Разбитая втулка

Итак, как было сказано выше, потребовалось менять полностью весь ствол. Однако купленный в сервисном центре сей предмет оказался «гол как сокол». То есть на нём не было ровным счётом ничего и пришлось все детали со старого ствола переставлять на новую «болванку».

Самой сложной операцией оказалась извлечения ударника из корпуса ствола. В корпусе ствола есть специальные отверстия, через которые видно стопорное кольцо. Это кольцо удерживает в седле корпуса боёк с кольцами и резиновыми демпферами. Вставив тонкую отвёртку в отверстие, немного отгибаем кольцо. Делаем это сначала с одной стороны, а потом с другой. Стопор должен выйти из паза.

С помощью двух отвёрток сжать стопор

Затем изнутри самодельным крючком из проволоки вытаскиваем стопор на свет божий.

Проволочным крючком достать стопор изнутри

Далее извлекаем боёк с шайбами и резиновыми кольцами. Необходимо для сборки запомнить или зарисовать расположение всех колец и шайб. Если что-то пойдёт не так, помогут фотографии и рисунки из статьи.

Теперь необходимо снять зубчатое колесо с вала. Надавив на шайбу и сжав пружину, тонкой отвёрткой следует вывести стопорное кольцо из канавки. Удалив его, снимаем шайбу, пружину и зубчатое колесо со ствола.

Снимаем зубчатое колесо

Зубчатое колесо надевается на новый ствол и вводится в зацепление со шлицами. Следом на него устанавливается пружина с шайбой и стопор. Нужно вставить стопорное кольцо и зафиксировать механизм в рабочем положении.

https://www.youtube.com/watch?v=IOx7IT80hk4

Для этого следует взять ствол в обе руки и, уперев его в ладони, пальцами с силой сжать пружину, одновременно сдвигая вниз шайбу и стопор. Сжимать надо до тех пор, пока стопор не зайдёт в канавку.

Затем внутрь ствола устанавливается боёк с шайбами и резиновыми кольцами в том порядке, в каком он разбирался. Но прежде надо обратить внимание на состояние ударника, его внешний вид.

Если боёк имеет выбоины и раковины после долгой работы или потому, что был поцарапан об разбитую втулку, то его следует немного зашлифовать. Для этого он зажимается в патрон дрели и обрабатывается мелкозернистой наждачной шкуркой. Но если неровности слишком большие, то ударник будет проще заменить.

Собрать ударный механизм

Необходимо смазать боёк специальной смазкой перед установкой и в дальнейшем пользоваться смазочным материалом при работе. Вставляя бур в перфоратор, необходимо наносить немного смазки на его хвостовик. Этим самым продлевается срок службы машины.

Установив механизм бойка в ствол, фиксируем его стопорным кольцом. Отвёрткой пробуем подвигать ударник с обеих сторон внутри ствола. Он должен легко ходить в канале и не заедать.

Собираем новый ствол

Собранный ствол устанавливаем в корпус редуктора. Надевая его на цилиндр с поршнем, вводим его в зацепление с ведущей шестернёй и вставляем в корпус. Все детали следует хорошо смазать при сборке.

Устанавливаем ствол в редуктор

После чего устанавливаем коробку редуктора, предварительно смазав игольчатый подшипник. Четырьмя болтами притягиваем коробку к корпусу статора и устанавливаем на место переключатель режимов работы.

Для этого устанавливаем его в положение, чуть левее режима сверления.
Вставляем красную кнопку-фиксатор с пружиной и передвигаем переключатель уже на режим сверления.

Защёлкиваем пластмассовую крышку и проверяем работу переключателя.

Устанавливаем на место переключатель режимов

Защелкиваем крышку переключателя режимов перфоратора

Затем, завершающим аккордом, собирается механизм SDS +. Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. После чего пластмассовой крышкой сжимаем пружину механизма и вставляем стопорное кольцо. Надеть резиновый пыльник уже не составит особого труда.

Сжав пружину с шайбой, устанавливаем шарик фиксатор

Устанавливаем механизм SDS

Пробуем перфоратор под нагрузкой. При работе машины не должно быть посторонних шумов в редукторе, переключатель режимов работы должен легко передвигаться не заедая. В общем, всё должно работать, как до поломки.

Видео:как разобрать перфоратор makita за 5 минут #makitaСкачать

Автор этой статьи надеется, что она поможет разобраться уважаемым читателям с ремонтом перфоратора. Любая поломка может оказаться несложной, если найти её причину. А дальше всё зависит от вашего умения и усердия.

Источник: https://muzhik-v-dome.ru/tehnika-i-tehnologii/kak-otremontirovat-perforator-makita-hr-2450-propal-udarnyiy-rezhim/

Видео

🛠️Принцип работы перфоратора - полный урок🧑🛠️Скачать

Перфоратор слабо бьёт, как исправить? Полное обслуживание перфоратора Makita HR 2610 👍 Александр МСкачать

Makita HR3000C ремонт ударного механизма . Следующее видео про двигатель.Скачать

Старые перфораторы Макита лучше? Makita HR 2450 2010 года выпуска, как починить перфоратор, ремонтСкачать

Ремонт перфоратора Makita HR 2470Скачать

Как починить перфоратор? \ Ремонт перфоратора \ how to repair electric tools \ Обслуживание и ремонтСкачать

Макита hr2450 перестала сверлить! Как починить перфоратор? Перфоратор перестал работать.Скачать

Переборка перфоратора Makita 2450Скачать

Ремонт HR 2470 MakitaСкачать

Разбила стяжку во ВСЕЙ квартире и попала на ремонт! Как починить Макиту HR2450Скачать

Ремонт Makita HR3200CСкачать

КАК снять переключатель? Перфоратор MAKITA HR2450T пропал удар ,- замена бойка и кольца поршняСкачать

Сборка перфоратора Makita HR 2450Скачать

"Ремонт" перфоратора MAKITA HR2470Скачать
