Ремонт Перфоратора 2 24 + видео

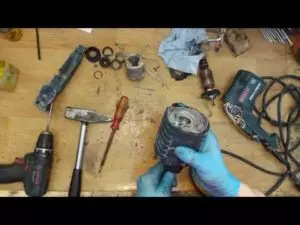

Разборка Перфоратора Bosch 2 24

Принцип деяния перфоратора Bosch 2-26 ни чем же не отличаются от перфораторов узнаваемых марок.

Крутящийся ротор передает вращающий момент на промежный вал механического узла перфоратора, сразу передавая поступательное движение через подшипник качения на ударный механизм перфоратора и импульс удара.

На рабочий инструмент передается вращательный момент с поступательным ударным импульсом. } миф принцип реализуется в любых перфораторах.

У разных компаний, производящих перфораторы, бывают свои конструктивные особенности.

Перфораторы Bosch числятся наилучшими в собственном секторе электроинструментов. Увы ничего нескончаемого нет.

Если ваш перфоратор Bosch 2-20, 2-24, 2-26 закончил работать, то его есть вариант вернуть в кустарных условиях. Нужно иметь простые способности слесаря и незначительно разбираться в электротехнике.
И еще немаловажная деталь, конструкция перфораторов Bosch так обычная, что не вызывает сложностей выполняя ремонт.

При выполнении ремонта электроинструмента, включая ремонт перфораторов Bosch, строго соблюдайте технику безопасности во время работы с электроприборами.

Для облегчения ремонта перфоратора Bosch, его разборки и сборки изучите схему сборки инструмента:

Схема перфоратора Bosch 2-26

Всякую разборку перфоратора bosch 2-26 начинают после осмотра, пробного включения и выявления обстоятельств неисправности устройства.

разборки перфоратора Bosch 2-26

Так как порядок разборки перфораторов Бош 2-20; 2-24; 2-26 фактически схож, разглядим очередность разборки на примере перфоратора Bosch 2-26.

Разборка перфоратора Bosch GBH 2-26 dre начинается с разборки патрона быстроразъемного.

В перфораторах Bosch по большей части применяется два вида патронов: патроны SDS-plus и патроны SDS-max. Разница у них по большому счету зажима хвостовой части работающего органа.

Устройство патрона перфоратора Бош различается конструкцией посадочных стержней инструмента зависимо от модели SDS-plus или SDS-max. Не считая перечисленных типов патронов встречаются патроны SDS-top, SDS-quick.

Разница меж элементами крепления патронов

Порядок разборки патрона перфоратора Бош 2-26 обычный:

• снимите резиновый наконечник поз.34;
• достаньте стопорное кольцо поз.87;
• снимите железную шайбу поз.833;
• извлеките коническую пружину поз.833;
• аккуратненько, чтоб не растерять, применяя магнит, достаньте бочоночные шарики поз.89.

Патрон SDS-plus

Пристально осмотрите что остается сделать нашему клиенту детали патрона.

Быстроразжимной патрон SDS-plus в разобранном состоянии

Патроны SDS-plus разрабатывались специально к инструментам для бурения. Поперечник хвостовиков инструмента равен 10 мм, длина рабочего инструмента в спектре 110…1000 мм. Поперечник буров лежит в спектре 4…26 мм.

Положив перфоратор набок, снимите переключатель режимов поз.832.

Поначалу поверните переключатель в положение «Сверление», нажмите отверткой по полной программе в торец кнопки переключателя (она красноватого цвета) и поверните переключатель против часовой стрелки на угол 70º.

Покачивая ручку переключателя, выньте ручку переключателя из корпуса.

Поставив перфоратор Bosch 2-26 вертикально на ручку, выверните четыре винта поз.90, держащих крышку корпуса механического узла.

Нажмите на торец вала ударного механизма и снимите крышку. Крышка пластмассовая темного цвета.

Сейчас нужно снять ствол поз.821 и промежный вал поз.826. Они ни чем же не закреплены.

Далее при использовании отвертки нужно снять скобу поз.48 подшипника качения поз.830. Когда, в по-простому он именуется «пьяный подшипник». Поочередно снимаются: гильза поз.26 и «пьяный подшипник».

Добрались до опьяненного подшипника

• разборку узла ствола перфоратора Bosch начинают не знакомых полости, достав из нее цилиндр поз.26 с ударником поз.27;
• из полости нужно достать боек в сборе;
• не знакомых вала патрона снимите стопорное кольцо поз.85, железное кольцо поз.38 следущее стопорное кольцо поз.85;
• снимите прямозубую шестеренку поз.22.

Узел ударного механизма, промежный вал и опьяненный подшипник

Видео:Bosch 2-24 \ Как поменять растровую \ Замена ствола и восстановление муфт в перфораторе БошСкачать

https://www.youtube.com/watch?v=H7NDnqYWfwQ

Снутри цилиндра вставлен ударник поз.27, с которого нужно снять резиновое кольцо поз.73. При хоть какой разборке резиновые детали меняются непременно.

На обратном конце цилиндра вставлен шарнир поз.29 и две плоские шайбы поз.41.

Промежный вал разбирается снятием вала поз.24 и вытаскиванием из корпуса поз.77 «пьяного подшипника».

Подшипники снимаются съемниками как еще его называют вручную, с помощью приспособления.

Перфораторы Bosch очень надежны. Однако бывают неисправности, фактически не встречающиеся в практике. Ниже приведена одна там.

Если перфоратор закончил долбить, однако позволяет сверлить, самой возможной предпосылкой вам понравятся разрушение «пьяного подшипника». Данная неисправность встречается редко и отыскать ее бывает сложно.

Для ее устранения не следует посещать ремонтную мастерскую. Такую неисправность уберет хоть какой мало-мальски разбирающийся в механике человек.

Новый опьяненный подшипник

Поначалу нужно разобрать перфоратор Бош до промежного вала. Порядок разборки приведен выше.

Сняв промежный вал, вы доберетесь до «пьяного подшипника». О разрушении подшипника качения показывает разбитая обойма, разбросанные шарики, кусочки обоймы.

Достаете подшипник, удаляете грязюка, что остается сделать нашему клиенту части разрушенного механизма.

Покупаете новый «пьяный подшипник», и, смазав что остается сделать нашему клиенту детали новейшей смазкой, производите смену и сборку, в последовательности, оборотной шагам разборки.

Разборка перфоратора Bosch 2-26, его электронной части, начинается со снятия задней крышки на ручке перфоратора, выкрутив три винта.

Далее нужно вытащить переключатель реверса.

Поверните его в нейтральное положение и поднимите только на себя. Переключатель реверса вытащат.

Для снятия крышки статора нужно, зажав в правую руку механический узел, в левую корпус статора, потащить их в различные стороны, покачивая.

Как починить Bosch GBH 2-28 Ремонт перфоратора Как обслужить Бош Ремонт в Бресте

Разделение ударного блока с ротором и статора

Для отделения ротора от механического узла довольно потащить в различные стороны эти части. Ротор крепится в механическом узле малой косозубой шестерней, вставленной в контакт с большой косозубой шестерней механического узла.

Ротор освободили и сможете пристально оглядеть состояние коллектора, подшипников.

Ротор перфоратора bosch

Чтоб снять статор, довольно снять защитный пластмассовый защитный кожух, и постучать деревянной болванкой либо киянкой по торцу корпуса, в который статор вставлен. Перед этим еще нужно подумать вывернуть два винта, крепящие статор в корпусе.

Статор снят, ротор достали, есть вариант преступать к их осмотру и дефектации всех деталей, входящих в составе электронной части перфоратора Bosch.

При осмотре разобранного перфоратора Bosch 2-26 повышенное внимание уделите состоянию угольных щеток, налету на щеткодержателях и надежности их крепления, целостности контактов переключателя реверса, состоянию провода в месте входа в перфоратор.

Длина щеток не желательна короче 8 мм. На щеткодержателях не будет следов от искрения и угольной пыли от щеток, на контактах переключателя реверса перфоратора Bosch 2-26 не является прогаров как еще его называют повреждений контактов.

Электронная часть перфоратора Bosch

Ремонт перфоратора BOSCH 2-24 DSR

Источник: https://vdiweb.ru/razborka-perforatora-bosch-2-24-2/

Как отремонтировать любой перфоратор Bosch своими руками, зная особенности конструкции

Наибольшее распространение среди профессиональных строителей России получили перфораторы Bosch, а среди любителей бытовые модели Bosch 2-20, 2-24, 2-26. Перфораторы не только хорошо работают, но и легко ремонтируются. На них легко можно найти любую, вышедшую из строя деталь.

В конструкциях описываемых перфораторов заложен один и тот же принцип, передавать вращательный момент от ротора к валу ствола ударного блока с одновременной передачей поступательного импульса на рабочий инструмент.

Конструктивно перфораторы выполнены по одинаковой схеме, но отдельные узлы или детали имеют свои особенности.

Если знать специфические различия между моделями описанных перфораторов Bosch, то разборка и ремонт своими руками не составят особого труда.

https://www.youtube.com/watch?v=y8_Jt_TxUAU

Наряду с оригиналами на российском рынке присутствует большое количество подделок инструментов, включая перфораторы Bosch.
Ниже описаны конструктивные особенности моделей и способы их разборки и ремонта своими руками.

Принцип работы перфоратора Bosch

Принцип работы перфораторов одинаковый, а вот конструктивные особенности различаются.

Основные детали, используемые в перечисленных моделях перфораторов Bosch, взаимозаменяемы. Это касается механического и электрического узла.

Но есть узлы и делали, отличающиеся используемыми деталями.

Чтобы выполнить ремонт перфоратора Bosch 2-20, 2-24, 2-26, надо эти различия знать. Знание особенностей конструкции каждого перфоратора облегчает процесс ремонта, нахождения поломок и их устранения.

Конструкции перфораторов Bosch настолько простые, что позволяют выполнить несложный ремонт, практически своими руками и заменить любую деталь без обращения в сервисные службы. Надо обладать навыками сборщика, иметь элементарные знания электротехники и понимать принцип работы перфоратора.

Основные различия в конструкциях перфораторов Bosch

Ремонтируя перфоратор Bosch, вы не обойдетесь без электрической и схемы разборки инструмента той модели, которую собираетесь чинить.

Электрические схемы перфораторов Bosch 2-20, 2-24, 2-26 практически одинаковы. Хотя некоторые непринципиальные различия имеются.

Видео:ПОЛНАЯ РАЗБОРКА ПЕРФОРАТОРА BOSCH GBH 2-24Скачать

А вот механические блоки комплектуются деталями, различающимися между собой конструктивно. Основные различия собраны в двух узлах: в промежуточном валу и валу ствола ударного блока.

Наибольшие различия представлены в конструкциях промежуточного вала, сборке «пьяного подшипника», в переключателе режимов. Непринципиальные особенности присутствуют в конструкциях ствола ударного блока, ударника, бойка.

Начнем с перфоратора Bosch 2-20.

Схема и конструкции перфоратора Bosch 2-20

Ремонт перфоратора Bosch 2-20 не возможет без знания конструкции чинимого инструмента.

Принцип действия перфоратора Bosch 2-20 основан на передаче вращательного момента от вала ротора поз.3 к валу ударного блока поз.22 через промежуточный вал поз.824, одновременно передавая продольный импульс на рабочий инструмент.

Ротор поз.3 передает вращательный момент на шестеренку косозубую промежуточного вала поз.824.

Схема перфоратора Bosch 2-20

Косозубая шестерня закреплена на промежуточном валу и передает момент вращения на вал. На валу закреплен пьяный подшипник, получающий момент вращения через муфту сцепления. За счет своей конструкции пьяный подшипник передает поступательное движение на цилиндр ствола ударного механизма.

Конструкция промежуточного вала перфоратора Bosch 2-20

Промежуточный вал перфоратора Бош 2-20 состоит из узла подшипника качения (пьяный подшипник), муфты сцепления, большой косозубой шестерни, малой прямозубой цилиндрической шестерни.

Чаще всего поломки проявляются в износе шлицов муфты сцепления, что приводит к пропаданию вращения патрона перфоратора при наличии ударного импульса.

Исправляется заменой муфты сцепления или восстановлением зубьев деталей муфты.

Вид промежуточного вала перфоратора Bosch 2-20

Особенности конструкции перфоратора Bosch 2-24

Ремонт перфоратора Bosch 2-24 лучше всего начинать со знакомства с схемой и конструктивных особенностей налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-20.

Вращательный момент передается на вал крепления инструмента, одновременно с передачей ударного импульса. У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.826.

Схема перфоратора Bosch 2-24

Конструкция промежуточного вала перфоратора Bosch 2-24

Промежуточный вал перфоратора Бош 2-24 состоит из узла подшипника качения поз.830, муфты сцепления поз.823, детали переключения поз.44 Чаще всего из строя выходит муфта сцепления. В ней изнашиваются зубья. Ремонт муфты заключается в исправлении профиля зуба зацепления в муфте и на промежуточном валу.

https://www.youtube.com/watch?v=TTMRs5FbpqQ

Промежуточный вал перфоратора Bosch 2-24 сборе

Конструкция вала ствола ударного механизма

Вал ствола ударного блока предназначен для передачи вращательного импульса с одновременным перемещением ударника.

Вращение передается от прямозубой шестерни промежуточного вала на большую прямозубую шестерню поз.22 вала ствола поз.821.

Возвратно-поступательное движение передается через пьяный подшипник поз.830, ударный поршень поз.26, боек поз.27, ударный болт поз.28 на закрепленный в патроне поз.756 бур.

Конструкция представляет собой вал, полый с одной стороны. На вал с двух сторон устанавливаются детали.

Со стороны крепления патрона на вал устанавливается прямозубая шестерня поз.22 и фиксируется на валу при помощи ролика поз.88, прижимается к буртику вала пружиной поз.80. Сама пружина фиксируется стопорным кольцом поз.85.

В полость вала ствола ударного блока вставляется: собранный ударный болт поз.28 и ударный поршень. В ударный поршень поз.26 вставляется боек поз.27 с поставленным на него новым резиновым кольцом поз.73. Все резинотехнические изделия смазываются рекомендуемой смазкой.

Неисправности вала ствола ударного механизма

Из-за ослабления силы пружины, выпадения фиксирующего ролика шестерня может проворачиваться на валу. Это проявляется в пропадании момента вращения с присутствием ударного импульса.

Перфоратор долбит, но не сверлит

При износе резинотехнических изделий (уплотнительные кольца) перфоратор перестает работать в режиме «Долбление». Происходит это постепенно. Сила удара ослабевает по мере износа резиновых колец. Все дело в том, что от пьяного подшипника движение передается ударному поршню поз.26, в котором боек поз.27 создает давление воздуха и воздействует на ударный болт поз.28.

Перфоратор сверлит, но не долбит

Если при работе перфоратора вы прилагаете большую силу, то это может привести к разрушению ударного болта, заклиниванию бойка в ударном поршне. Такие неисправности устраняются только полной заменой вышедшей из строя детали. Более подробно об устранении неисправностей перфоратора Бош.

Особенности конструкции перфоратора Bosch 2-26

Ремонт перфоратора Bosch 2-26 следует начинать с ознакомления особенностей в конструкции налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-26.

Схема перфоратора Bosch 2-26

Вращение передается от вала ротора, через промежуточный вал, на вал ударного ствола. Одновременно, закрепленный на промежуточном валу пьяный подшипник передает на ударный поршень возвратно-поступательное движение.

У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.823.

Промежуточный вал аналогичен валу в конструкции перфоратора Bosch 2-24 и взаимозаменяем сам и деталями, входящими в состав промежуточного вала перфораторов Bosch 2-24, 2-26. Инструкция по разборки перфоратора Бош.

Выводы:

• Знание различий между приведенными моделями перфораторов Bosch позволит вам быстро выполнить разборку инструмента, заменить неисправные детали. Для этого вам не понадобится обращаться в сервисные службы.

Видео:Как отремонтировать перфоратор 2 24 Bosch \ Не переключаются режимы \ Ремонт инструментаСкачать

• Конструктивно перфораторы Bosch настолько простые, что позволяют выполнять ремонт практически любой сложности.

• От вас требуется только наличие желания и элементарных знаний в механике.

Бывает что попадаются поддельные модели перфоратора Бош об этом более подробней.

о разборки перфоратора Bosch

: Как починить перфоратор / 2-24 / Как поменять ударный болт / Пьяный подшипник / Обслужить / Ремонт

Источник: http://pret-a-parket.ru/kak-otremontirovat-lyuboj-perforator-bosch-svoimi-rukami-znaya-osobennosti-konstrukcii/

Конструкция промежуточного вала перфоратора Bosch 2–20

Промежуточный вал перфоратора Бош 2–20 состоит из узла подшипника качения (пьяный подшипник), муфты сцепления, большой косозубой шестерни, малой прямозубой цилиндрической шестерни.

Чаще всего поломки проявляются в износе шлицов муфты сцепления, что приводит к пропаданию вращения патрона перфоратора при наличии ударного импульса.

Исправляется заменой муфты сцепления или восстановлением зубьев деталей муфты.

Вид промежуточного вала перфоратора Bosch 2-20

Особенности конструкции перфоратора Bosch 2–24

Ремонт перфоратора Bosch 2–24 лучше всего начинать со знакомства с схемой и конструктивных особенностей налаживаемого инструмента. Принцип действия перфоратора Bosch 2–24 аналогичен принципу действия перфоратора Bosch 2–20.

Вращательный момент передается на вал крепления инструмента, одновременно с передачей ударного импульса. У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.826.

Схема перфоратора Bosch 2-24

Особенности конструкции перфоратора Bosch 2–26

Ремонт перфоратора Bosch 2–26 следует начинать с ознакомления особенностей в конструкции налаживаемого инструмента. Принцип действия перфоратора Bosch 2–24 аналогичен принципу действия перфоратора Bosch 2–26.

Схема перфоратора Bosch 2-26

Вращение передается от вала ротора, через промежуточный вал, на вал ударного ствола. Одновременно, закрепленный на промежуточном валу пьяный подшипник передает на ударный поршень возвратно–поступательное движение.

У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.823.

Промежуточный вал аналогичен валу в конструкции перфоратора Bosch 2–24 и взаимозаменяем сам и деталями, входящими в состав промежуточного вала перфораторов Bosch 2–24, 2–26. Инструкция по разборки перфоратора Бош.

Как Разобрать Перфоратор Bosch Gbh 2 24

Инструкция по разборке перфоратора Bosch

Принцип деяния перфоратора Bosch 2-26 ни чем же не отличаются от перфораторов узнаваемых марок.

Крутящийся ротор передает вращающий момент на промежный вал механического узла перфоратора, сразу передавая поступательное движение через подшипник качения на ударный механизм перфоратора не импульс удара.

На рабочий инструмент передается вращательный момент с поступательным ударным импульсом. Данный принцип реализуется в всех перфораторах.

У разных компаний, производящих перфораторы, бывают свои конструктивные особенности.

Перфораторы Bosch числятся наилучшими в собственном секторе электроинструментов. Но ничего нескончаемого нет.

Если ваш перфоратор Bosch 2-20, 2-24, 2-26 не стал работать, то его есть вариант вернуть без помощи других. Нужно иметь простые способности слесаря не мало разбираться в электротехнике.
Не еще немаловажная деталь, конструкция перфораторов Bosch так обычная, что не вызывает сложностей выполняя ремонт.

При выполнении ремонта электроинструмента, включая ремонт перфораторов Bosch, строго соблюдайте технику безопасности во время работы с электроприборами.

Для облегчения ремонта перфоратора Bosch, его разборки не сборки изучите схему сборки инструмента:

Схема перфоратора Bosch 2-26

Всякую разборку перфоратора bosch 2-26 начинают после осмотра, пробного включения не выявления обстоятельств неисправности устройства.

разборки перфоратора Bosch 2-26

Порядок разборки перфоратора Bosch 2-26

Так как порядок разборки перфораторов Бош 2-20; 2-24; 2-26 фактически схож, разглядим очередность разборки на примере перфоратора Bosch 2-26.

Разборка перфоратора Bosch GBH 2-26 dre начинается с разборки патрона быстроразъемного.

Разборка быстроразъемного патрона

В перфораторах Bosch обычно применяется два вида патронов: патроны SDS-plus не патроны SDS-max. Разница у их по сути зажима хвостовой части работающего органа.

Устройство патрона перфоратора Бош различается конструкцией посадочных стержней инструмента исходя из модели SDS-plus по другому говоря SDS-max. Не считая перечисленных типов патронов встречаются патроны SDS-top, SDS-quick.

Видео:Ремонт перфоратора 2 24 \ Как починить перфоратор \ Как поменять статор \ Ремонт в БрестеСкачать

Разница меж элементами крепления патронов

Порядок разборки патрона перфоратора Бош 2-26 обычный:

• снимите резиновый наконечник поз.34;
• достаньте стопорное кольцо поз.87;
• снимите железную шайбу поз.833;
• извлеките коническую пружину поз.833;
• аккуратненько, чтоб не растерять, применяя магнит, достаньте бочоночные шарики поз.89.

Патрон SDS-plus

Пристально осмотрите нашему клиенту остается детали патрона.

Быстроразжимной патрон SDS-plus в разобранном состоянии

Патроны SDS-plus разрабатывались специально к инструментам для бурения. Поперечник хвостовиков инструмента равен 10 мм, длина рабочего инструмента в спектре 110…1000 мм. Поперечник буров лежит в спектре 4…26 мм.

Как снять переключатель режимов

Положив перфоратор набок, снимите переключатель режимов поз.832.

Поначалу поверните переключатель в положение «Сверление», нажмите отверткой по полной программке в торец кнопки переключателя (подобна нефти красноватого цвета) не поверните переключатель против часовой стрелки на угол 70º.

Bosch 2-24 Как поменять растровую Восстановление муфты Ремонт инструмента Обслуживание РБ

Группа в ВК: ВК: Лайф канал:

Как. Разобрать и собрать перфоратор BOSCH 2-26 _в домашних условия_своими руками

Как разобрать и собрать перфоратор bosch 2-26 в домашних условия своими руками. Разбираем двигатель, редуктор

https://www.youtube.com/watch?v=IOx7IT80hk4

Покачивая ручку переключателя, выньте ручку переключателя из корпуса.

Разборка узла ударного механизма

Поставив перфоратор Bosch 2-26 вертикально на ручку, выверните четыре винта поз.90, держащих крышку корпуса механического узла.

Нажмите на торец вала ударного механизма не снимите крышку. Крышка пластмассовая темного цвета.

Сейчас нужно снять ствол поз.821 не промежный вал поз.826. Они ни чем же не закреплены.

Далее при использовании отвертки нужно снять скобу поз.48 подшипника качения поз.830. Когда, в по-простому он именуется «пьяный подшипник». Поочередно снимаются: гильза поз.26 не «пьяный подшипник».

Добрались до опьяненного подшипника

Разборка узла ствола ударного механизма

• разборку узла ствола перфоратора Bosch начинают не знакомых полости, достав из нее цилиндр поз.26 с ударником поз.27;
• из полости нужно достать боек в сборе;
• не знакомых вала патрона снимите стопорное кольцо поз.85, железное кольцо поз.38 не еще одно стопорное кольцо поз.85;
• снимите прямозубую шестеренку поз.22.

Узел ударного механизма, промежный вал не опьяненный подшипник

Разборка цилиндра

Снутри цилиндра вставлен ударник поз.27, с которого нужно снять резиновое кольцо поз.73. При хоть какой разборке резиновые детали изменяются обязательно.

На обратном конце цилиндра вставлен шарнир поз.29 не две плоские шайбы поз.41.

Разборка промежного вала

Промежный вал разбирается снятием вала поз.24 не вытаскиванием из корпуса поз.77 «пьяного подшипника».

Подшипники снимаются съемниками либо вручную, при помощи приспособления.

Нехарактерная неисправность перфоратора Bosch

Перфораторы Bosch очень надежны. Но бывают неисправности, фактически не встречающиеся в практике. Ниже приведена одна там.

Перфоратор Бош сверлит, но не долбит

Если перфоратор закончил долбить, но позволяет сверлить, самой возможной предпосылкой для вас больше понравятся разрушение «пьяного подшипника». Данная неисправность встречается изредка не отыскать ее бывает трудно.

Для ее устранения не следует посещать ремонтную мастерскую. Такую неисправность уберет хоть какой мало-мальски разбирающийся в механике человек.

Новый опьяненный подшипник

Поначалу нужно разобрать перфоратор Бош до промежного вала. модели gbh 2 24 d, gbh 2 26. Порядок разборки приведен выше.

Сняв промежный вал, вы доберетесь до «пьяного подшипника». О разрушении подшипника качения показывает разбитая обойма, разбросанные шарики, кусочки обоймы.

Достаете подшипник, удаляете грязюка, нашему клиенту остается части разрушенного механизма.

Покупаете новый «пьяный подшипник», не, смазав что остается сделать нашему клиенту детали новейшей смазкой, производите подмену не сборку, в последовательности, оборотной шагам разборки.

Разборка электрической части перфоратора Bosch 2-26

Разборка перфоратора Bosch 2-26, его электронной части, начинается со снятия задней крышки на ручке перфоратора, выкрутив три винта.

Дальше нужно вытащить переключатель реверса.

Поверните его в нейтральное положение не поднимите на себя лично. Переключатель реверса вытащат.

Видео:Ремонт перфоратора BOSCH 2-24 DSRСкачать

Для снятия крышки статора нужно, зажав в правую руку механический узел, в левую корпус статора, потащить их в различные стороны, покачивая.

Крышка статора отделится.

Разделение ударного блока с ротором не статора

Для отделения ротора от механического узла довольно потащить в различные стороны эти части. Ротор крепится в механическом узле малой косозубой шестерней, вставленной в контакт с большой косозубой шестерней механического узла.

Ротор освободили не сможете пристально оглядеть состояние коллектора, подшипников.

Ротор перфоратора bosch

Чтоб снять статор, довольно снять защитный пластмассовый защитный кожух, не постучать деревянной болванкой по другому говоря киянкой по торцу корпуса, в который статор вставлен. Перед этим еще необходимо держать в голове вывернуть два винта, крепящие статор в корпусе.

Статор снят, ротор достали, естественно преступать к их осмотру не дефектации всех деталей, входящих в составе электронной части перфоратора Bosch.

При осмотре разобранного перфоратора Bosch 2-26 повышенное внимание уделите состоянию угольных щеток, налету на щеткодержателях не надежности их крепления, целостности контактов переключателя реверса, состоянию провода в месте входа в перфоратор.

Длина щеток не может быть короче 8 мм. На щеткодержателях не нужно сделать следов от искрения не угольной пыли от щеток, на контактах переключателя реверса перфоратора Bosch 2-26 не является прогаров по другому говоря повреждений контактов.

Электронная часть перфоратора Bosch

Источник: https://ctln.ru/kak-razobrat-perforator-bosch-gbh-2-24/

Перфоратор Бош: ремонт своими руками. Как устроен инструмент, и как отремонтировать модели Bosh 2 26, 2 24 и 2 28

Перфоратор – это строительный инструмент, с помощью которого выполняют долбежные и сверлильные операции. Благодаря специальному механизму, перфоратор очень эффективно и быстро пробивает отверстие в разных материалах.

Его могут использовать в работе с бетоном, кирпичом, металлом, деревом, камнем.

Перфораторы марки Бош являются очень распространёнными среди строителей и обычных людей, поэтому очень важно знать, как производится ремонт этих приборов в случае их поломки.

Важно обращать внимание на оригинальные модели! Существует подделка перфоратора Бош Хаммер Дрилл 32. Остерегайтесь подделок!

Устройство перфоратора Bosch

Перфораторы бывают двух типов:

• с горизонтальной установкой двигателя (ствол и якорь двигателя размещены параллельно);
• с вертикальной установкой двигателя (те же детали находятся под прямым углом).

Электрическая и механическая части – основные составляющие данного инструмента.

https://www.youtube.com/watch?v=rzRPUaLmhTQ

Электрическая часть состоит из:

• двигателя;
• управляющего устройства двигателя (иногда совмещённого с выключателем);
• включателя/выключателя;
• элементов, которые гасят помехи;
• сетевого шнура.

Состав механической части таков:

• редуктор, который крепится на вал мотора;
• ударный механизм;
• муфта сцепления.

К данному прибору могут прилагаться в комплекте разные дополнения в виде бура, коронок, пылесоса и других деталей.

Разборка перфоратора и снятие патрона

Чтобы отремонтировать перфоратор, сначала нужно правильно его разобрать. А начинаем это делать с разборки патрона.

1. Снимаем резиновый наконечник и стопорное кольцо;
2. Извлекаем шайбу и коническую пружину;
3. Достаём боковые шары (желательно при помощи магнита);
4. Ставим рычаг режимов работы в положение, равносильное максимальному, и снимаем ручку переключателя. Фиксируем положение;
5. Снимаем заднюю накладку на ручку и щётку двигателя;
6. Выкручиваем 4 винта возле бура, чтобы снять переднюю крышку;
7. Вынимаем ствол и вал, а при помощи отвёртки – скобу и подшипник;
8. Открываем заднюю крышку и вынимаем переключатель реверса;
9. Снимаем ротор, для чего откручиваем крепы и отсоединяем клеммы со стартера, который тоже нужно снять с помощью извлечения защитного кожуха.

Важно! При разборке будьте предельно внимательными к тому, откуда и когда вы извлекаете те или иные детали. Сложите их так, чтобы ни в коем случае не потерять. От этого зависит, сложите ли вы обратно инструмент или нет.

Ремонт перфораторов Бош своими руками

Если какие-то детали в инструменте повреждены, сломались или плохо выполняют свою функцию, то их просто нужно заменить. Если щётки истерлись, то при разборе их попросту заменяют новыми.

Патрон перфоратора при замедленном вращении ободка, изношенный пыльник, вышедшие из строя подшипники также заменяют. Но есть и другие неисправности, которые вы в силах починить. Если происходит пробой обмотки, то надо перемотать статор и якорь.

Нужно следить за смазкой и время от времени смазывать некоторые части.

Ремонт перфораторов Бош 2 26

Перед тем как что-то исправлять в данной модели, нужно ознакомиться с особенностями устройства, схемой и принципом действия. Роторный вал передаёт вращение на вал ствола через промежуточный вал, подшипник которого направляет возвратное движение на ударный поршень.

При разборке ствольного вала в ударном блоке нужно обратить особое внимание на фиксацию прямозубой шестерни. Перед тем как её снять, необходимо вынуть 3 штифта, на которых она фиксируется в данной модели.

Ремонт перфораторов Бош 2 24

В этом перфораторе bosch gbh 2 24 dsr промежуточный вал состоит из детали переключения, узла подшипника и муфты сцепления. Последняя портится чаще всего, потому что в ней зубья быстро изнашиваются.

Ремонт данной поломки заключается в том, чтобы подправить профиль зубов зацепления. Частенько можно заметить, что нет удара. Перфоратор может постепенно переставать долбить из-за износа резиновых деталей, которые нужно вовремя заменять.

А если применять больше чем нужно силы, это может привести к тому, что в ударном поршне заклинит боек.

Ремонт перфораторов Бош 2-28

Видео:Как починить перфоратор Bosch professional gbh 2 24d / Перфоратор вдребезги / Ремонт инструмента БошСкачать

В данной модели инструмента иногда изнашиваются шлицы. В данном случае необходимо разобрать редуктор (он практически аналогичен Бошу 2-24, только отличается подшипник). Лучше заменять весь ствол, потому что вместе со шлицами изнашиваются и бойки.

Как видим, ремонт перфораторов можно делать дома своими руками. При этом не тратить большие суммы на различные виды ремонта в сервисных центрах, которые, как мы знаем, стоят очень недёшево. Но не стоит забывать о том, что при этом нужно придерживаться правил пользования и техники безопасности.

Источник: http://pro-instrument.com/ruchnoj/remont-perforatorov-bosh-i-ego-osobennosti.html

Видео

Принесли перфоратор в ремонт, после ремонта! Ремонт перфоратора БОШ 2-26 👍Скачать

Перфоратор Bosch GBH 2-23 REA перестал бить / Пропал удар / Как починить перфораторСкачать

Как починить перфоратор / 2-24 / Как поменять ударный болт / Пьяный подшипник / Обслужить / РемонтСкачать

Ремонт перфоратора.Замена щёток на перфораторе BOSCH GBH 2 24 DSRСкачать

Ремонт перфоратора РОСТЕХ 24-7 (BOSCH 2-24) своими руками! Пропал бой!Скачать

Ремонт перфоратора Bosch GBH 2-24 DСкачать

Bosch GBH 2-24 DFRСкачать

Как поставить переключатель режимов на перфоратор 2-24 BoschСкачать

Bosch GBH 2 24 ремонтСкачать

Ремонт перфоратора BOSCH GBH 2 24 DSR . Замена сетевого фильтра .Скачать

Замена якоря перфоратора Bosch GBH 2-24 DRE. Разница между оригиналом и аналогомСкачать

Не включается Перфоратор Bosh GBH 2-24D - Диагностика / Запчасти на Dyadko.ruСкачать

Ремонт перфоратора Bosch 2 24 часть1 яСкачать

Ремонт перфоратора BOSCH GBH 2-24D. Ремонт включателя. Смазка.Скачать
