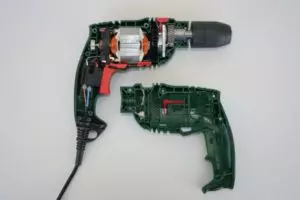

Ремонт Ударной Дрели Bosch + видео

Перфоратор Бош: ремонт своими руками. Как устроен инструмент, и как отремонтировать модели Bosh 2 26, 2 24 и 2 28

Перфоратор – это строительный инструмент, с помощью которого выполняют долбежные и сверлильные операции. Благодаря специальному механизму, перфоратор очень эффективно и быстро пробивает отверстие в разных материалах.

Его могут использовать в работе с бетоном, кирпичом, металлом, деревом, камнем.

Перфораторы марки Бош являются очень распространёнными среди строителей и обычных людей, поэтому очень важно знать, как производится ремонт этих приборов в случае их поломки.

Важно обращать внимание на оригинальные модели! Существует подделка перфоратора Бош Хаммер Дрилл 32. Остерегайтесь подделок!

Устройство перфоратора Bosch

Перфораторы бывают двух типов:

• с горизонтальной установкой двигателя (ствол и якорь двигателя размещены параллельно);
• с вертикальной установкой двигателя (те же детали находятся под прямым углом).

Электрическая и механическая части – основные составляющие данного инструмента.

Электрическая часть состоит из:

• двигателя;
• управляющего устройства двигателя (иногда совмещённого с выключателем);
• включателя/выключателя;
• элементов, которые гасят помехи;
• сетевого шнура.

Состав механической части таков:

• редуктор, который крепится на вал мотора;
• ударный механизм;
• муфта сцепления.

К данному прибору могут прилагаться в комплекте разные дополнения в виде бура, коронок, пылесоса и других деталей.

Разборка перфоратора и снятие патрона

Чтобы отремонтировать перфоратор, сначала нужно правильно его разобрать. А начинаем это делать с разборки патрона.

1. Снимаем резиновый наконечник и стопорное кольцо;
2. Извлекаем шайбу и коническую пружину;
3. Достаём боковые шары (желательно при помощи магнита);
4. Ставим рычаг режимов работы в положение, равносильное максимальному, и снимаем ручку переключателя. Фиксируем положение;
5. Снимаем заднюю накладку на ручку и щётку двигателя;
6. Выкручиваем 4 винта возле бура, чтобы снять переднюю крышку;
7. Вынимаем ствол и вал, а при помощи отвёртки – скобу и подшипник;
8. Открываем заднюю крышку и вынимаем переключатель реверса;
9. Снимаем ротор, для чего откручиваем крепы и отсоединяем клеммы со стартера, который тоже нужно снять с помощью извлечения защитного кожуха.

Важно! При разборке будьте предельно внимательными к тому, откуда и когда вы извлекаете те или иные детали. Сложите их так, чтобы ни в коем случае не потерять. От этого зависит, сложите ли вы обратно инструмент или нет.

Ремонт перфораторов Бош своими руками

Если какие-то детали в инструменте повреждены, сломались или плохо выполняют свою функцию, то их просто нужно заменить. Если щётки истерлись, то при разборе их попросту заменяют новыми.

Патрон перфоратора при замедленном вращении ободка, изношенный пыльник, вышедшие из строя подшипники также заменяют. Но есть и другие неисправности, которые вы в силах починить. Если происходит пробой обмотки, то надо перемотать статор и якорь.

Нужно следить за смазкой и время от времени смазывать некоторые части.

Ремонт перфораторов Бош 2 26

Перед тем как что-то исправлять в данной модели, нужно ознакомиться с особенностями устройства, схемой и принципом действия. Роторный вал передаёт вращение на вал ствола через промежуточный вал, подшипник которого направляет возвратное движение на ударный поршень.

При разборке ствольного вала в ударном блоке нужно обратить особое внимание на фиксацию прямозубой шестерни. Перед тем как её снять, необходимо вынуть 3 штифта, на которых она фиксируется в данной модели.

Ремонт перфораторов Бош 2 24

В этом перфораторе bosch gbh 2 24 dsr промежуточный вал состоит из детали переключения, узла подшипника и муфты сцепления. Последняя портится чаще всего, потому что в ней зубья быстро изнашиваются.

Ремонт данной поломки заключается в том, чтобы подправить профиль зубов зацепления. Частенько можно заметить, что нет удара. Перфоратор может постепенно переставать долбить из-за износа резиновых деталей, которые нужно вовремя заменять.

А если применять больше чем нужно силы, это может привести к тому, что в ударном поршне заклинит боек.

Ремонт перфораторов Бош 2-28

В данной модели инструмента иногда изнашиваются шлицы. В данном случае необходимо разобрать редуктор (он практически аналогичен Бошу 2-24, только отличается подшипник). Лучше заменять весь ствол, потому что вместе со шлицами изнашиваются и бойки.

https://www.youtube.com/watch?v=NVphAPg60v4

Как видим, ремонт перфораторов можно делать дома своими руками. При этом не тратить большие суммы на различные виды ремонта в сервисных центрах, которые, как мы знаем, стоят очень недёшево. Но не стоит забывать о том, что при этом нужно придерживаться правил пользования и техники безопасности.

Источник: http://pro-instrument.com/ruchnoj/remont-perforatorov-bosh-i-ego-osobennosti.html

Ремонт дрелей в Москве

Сервисные центры в Москве

Сервисный центр Серви Servy

Окружная (МЦК)

Окружная

Видео:Как починить,сделать ремонт реверса дрели Bosch PSB530 RE\не развивает обороты,искрит\люфт патронаСкачать

Лихоборы (МЦК)

Сервисный центр Servy (Серви) servy.ru осуществляет профессиональный постгарантийный РЕМОНТ и ОБСЛУЖИВАНИЕ бензоинструмента, электроинструмента, бытовой и профессиональной садовой техники, уборочной т …

Дополнительно: выездной ремонт дрель на дому или в офисе, замена расходных материалов, продажа запасных частей

Москва, Каширское шоссе д 16посмотреть на карте

Телефон: +7 (901) 563 3 798

Круглосуточно: +7 (977) 835 25 77

Варшавская

Каширская

Каширская (Каховская)

Гарантийный ремонт AEG, Ryobi, HITACHI, ECHO, Champion

Дополнительно: выездной ремонт дрель на дому или в офисе, продажа запасных частей

Компания Бест сервис.ру осуществляет ремонт и обслуживание бензиновой и дизельной техники, ремонт бензопил, газонокосилок, снегоуборщиков, минитракторов, генераторов, бензотриммеров, нарезчики швов, в …

Дополнительно: доставка дрель в/из сервисного центра, выездной ремонт дрель на дому или в офисе

Дополнительно: доставка дрель в/из сервисного центра, выездной ремонт дрель на дому или в офисе, замена расходных материалов, установка дрель (подключение, настройка), продажа запасных частей

Сервисный центр СМТ-Сервис

Москва, ул. маршала Прошлякова, дом 6, стр. 1апосмотреть на карте

Телефон: +7 (495) 255-266-7 +7(495) 772-11-36

Гарантийный ремонт Sparky, AEG, Ryobi, MTD, WOLF Garten, Cub Cadet

СМТ-Сервис предлагает свои услуги по ремонту и обслуживанию газонокосилок, триммеров, тракторов, снегоуборщиков, цепных пил, генераторов, опрыскивателей, пылесосов, моек высокого давления, воздуходу …

Дополнительно: замена расходных материалов, установка дрель (подключение, настройка)

Москва, ул. Стандартная, 19, кор. 2посмотреть на карте

Гарантийный ремонт Makita, AEG, Ryobi, HITACHI, Maktec, Интерскол, ECHO

Наш сервисный центр предлагает своим клиентам услуги по диагностике, гарантийному и послегарантийному ремонту электроинструмента и бензоинструмента Makita, Hitachi, Интерскол, а также профилактическом …

Сервисный центр ЭлектроРемКомплект

Москва, ул. Лазо д. 8посмотреть на карте

Телефон: +7(499) 973 33 73, +7 (917) 571 12 71, +7 (915) 427 07 87

Гарантийный ремонт Makita, Maktec

На сегодняшний день мы готовы предложить Вам весь комплекс услуг: по ремонту и обслуживанию электроинструмента и бензоинструмента, садовой техники, более 100 ведущих торговых марок отечественно …

Дополнительно: замена расходных материалов, продажа запасных частей

Сервисный центр Инструмент Сокольники

Москва, ул.Краснобогатырская, д.44посмотреть на карте

Бульвар Рокоссовского (МЦК)

Видео:Разбираем Дрель BOSCH | Разбор || Disassemble Drill BOSCHСкачать

Преображенская площадь

Гарантийный ремонт Makita, ELITECH, Black&Decker

Сервисный центр ВАН Групп

Москва, пр-кт Вернадского, владение 6, стр. 3посмотреть на карте

Телефон: +7 (495) 7827416, +7 (968) 4350834

Гарантийный ремонт MTD, ECHO, Champion, Skil, Fubag, ENDRESS, Rebir, ABAC

ООО «ВАН групп» включает в себя: Авторизованный сервисный центр по ремонту бензо- и электроинструмента более чем 25 производителей. Компанию по оптовой и розничной продаже инструмента и …

Дополнительно: доставка дрель в/из сервисного центра, выездной ремонт дрель на дому или в офисе, замена расходных материалов

Сервисный центр 220 Вольт

Москва, Алтуфьевское шоссе, д.1посмотреть на карте

Владыкино

Владыкино (МЦК)

Окружная

Гарантийный ремонт Интерскол, STIHL, Husqvarna, Hammer

В ремонтных мастерских сервисного центра выполняются работы по гарантийному и постгарантийному обслуживанию электро-, бензо-, пневмоинструмента, компрессоров, садовой, сварочной и силовой техники. Осу …

Стоимость ремонта дрелей в сервисных центрах

Сервисные услуги по ремонту дрелей в Москве

Для установки или настройки приобретенной техники Вы можете воспользоваться услугами специалистов уполномоченных организаций (авторизованного сервисного центра), которые проведут все необходимые работы для дальнейшей эксплуатации дрель. Адреса всех сервисных центров на карте г. Москва приведены в начале страницы. Если по указанному адресу сервисный центр отсутствует или находится по другому адресу, пожалуйста, сообщите нам об этом.

https://www.youtube.com/watch?v=QkzgVET1LPw

Сколько это стоит?

Компания ИНТЕРСКОЛ представила новую дрель

Самостоятельно меняем патрон на электродрели

Источник: https://goja.ru/remont-drills/moscow/

Как снять патрон с дрели bosch

instrument.guru > Электроинструмент > Как снять патрон с дрели, как его откручивать или разбирать

Трудно представить себе дом, где нет электродрели. Это любимый инструмент почти каждого мужчины.

Обычно пользователь не беспокоится о дрели, работает себе инструмент, и пусть работает. Но вот появилось сильное биение сверла или заклинило механизм его зажима, на горизонте замаячил ремонт.

Возникла необходимость снять или даже разобрать патрон. Вот тут некоторым малоопытным мастерам и потребуются советы, как выполнить необходимую работу, не испортив дрель окончательно и бесповоротно.

Для начала стоит ознакомиться со сведениями о типах патронов и способах их креплений на дрели.

• Конструктивные особенности
• Крепление патрона на шпинделе электродрели
• Технология снятия патрона с электродрели
• Демонтаж при конусном сопряжении
• Демонтаж при наличии резьбового сопряжения
• Заключение

Конструктивные особенности

Основные типы патронов для бытовых дрелей следующие:

• быстрозажимные или БЗП, удобны в эксплуатации, позволяя легко и быстро поменять инструмент, но прочность и долговечность не слишком высоки;тем не менее дрели с быстрозажимными патронами (с одной или двумя муфтами) заслуженно пользуются популярностью;
• зубчато-венцовые, требующие применения специального ключа.

Существуют также и другие разновидности, например, SDS+ и SDS-max от фирмы Bosch. Но подробно останавливаться на этом вопросе не стоит, поскольку тип патрона по способу зажима сверла не влияет на способ крепления патрона на шпинделе дрели.

Крепление патрона на шпинделе электродрели

Собственно, существует два способа крепления:

• конусное сопряжение;
• резьбовое соединение.

Видео:ремонт дрели Bosch PSB 650 REСкачать

Узнать тип крепления можно по маркировке:

• надписи В10, В12, В18 и т. п. характеризуют параметры конуса Морзе, особой формы сопрягаемых поверхностей (всего предусмотрено 9 типоразмеров от В7 до В45); перед этим обозначением маркируют диапазон диаметров хвостовиков свёрл, например, 1−6 В10;
• обозначения типа 1−15 М13×1,3; характеризующего параметры метрической резьбы (диаметр хвостовиков свёрл, диаметр резьбы и её шаг);
• аббревиатуры UNF (полная маркировка аналогична по структуре маркировке метрической резьбы, например, 2−13 мм ½ — UNF, где ½ обозначает диаметр резьбы в дюймах, а число 20 характеризует количество ниток резьбы на длине один дюйм), что обозначает крепление с помощью дюймовой резьбы; этот вид соединения характерен для импортных инструментов.

Технология снятия патрона с электродрели

Для выполнения данной операции могут потребоваться следующие инструменты:

Предварительно из патрона удаляется инструмент. Ключевой патрон можно расфиксировать и без ключа, вставив в отверстие хвостовик сверла.

Демонтаж при конусном сопряжении

Данный вариант сопряжения не должен вызывать трудности разборки.

При наличии фиксирующего винта следует его вывернуть.

Рекомендуется сориентировать инструмент сверлом вниз и снять патрон лёгкими постукиваниями молотка (для предохранения механизмов от повреждения более оптимальным вариантом является нанесение ударов резиновой или деревянной киянкой по корпусу патрона через прокладку — рожковый ключ).

Если есть приспособление для съёма подшипников, лучше использовать его.

Демонтаж при наличии резьбового сопряжения

В этом случае порядок разборки такой:

1. Кулачки утапливаются максимально вниз, поскольку на донышке их гнезда находится головка внутреннего винта, до которой необходимо добраться отвёрткой. Впрочем, наличие винта не является обязательным.
2. Отвёрткой выкручивается винт из шпинделя, фиксирующий винт имеет левую резьбу, то есть, откручивается вращением отвёртки по часовой стрелке. При наличии трудностей в провороте винта можно слегка постучать по нему молотком через отвёртку.
3. Патрон с вала откручивается как обычная гайка с правой резьбой, то есть, путём вращения против часовой стрелки. Если процесс затруднён, то рекомендуется использование двух ключей. Рожковым ключом фиксируется шпиндель, газовым ключом откручивается патрон. Можно вставить в кулачки шестигранник потолще и открутить патрон с его помощью.

Если всё же операцию выполнить не удаётся, придётся разбирать корпус электродрели для обеспечения доступа к шпинделю.

https://www.youtube.com/watch?v=fe98HXKTjDA

И ещё один совет: если в процессе разборки винт оказывается повреждённым, то можно приобрести адаптер для перфоратора, в его комплекте будет находиться подходящий винт.

Заключение

Особенности работы по съёму патрона дрелей разных фирм (в частности, интерскол) можно изучать при просмотре видео.

Приведенные рекомендации действительны также для перфораторов и шуруповёртов.

И ещё несколько советов:

1. Перед любой работой по ремонту дрели необходимо отключить питающий кабель от сети.
2. Если случай достаточно сложен или есть сомнения в своей квалификации ремонтника бытовой техники, лучше обратиться за помощью к профессионалам. Иначе есть риск завершить ремонт покупкой новой дрели.

Источник: https://instrument.guru/elektro/kak-snyat-patron-s-dreli-kak-ego-otkruchivat-ili-razbirat.html

Как поменять патрон на дрели? Инструкция по работе с дрелью

Дрель является незаменимым инструментом в арсенале домашнего мастера или профессионала. Это оборудование позволяет просверлить отверстия различной толщины. Существует несколько разновидностей подобных инструментов. Сегодня встречаются как ручные, так и электрические дрели. Каждый мастер должен знать, как правильно пользоваться подобным инструментом.

В процессе длительной эксплуатации оборудование может выйти из строя. Как поменять патрон на дрели, следует узнать перед началом работы. В этом случае даже новичок сможет правильно выполнить ремонт своего инструмента.

Инструкция по эксплуатации

Работа с дрелью предполагает, что мастер тщательно ознакомился с инструкцией по эксплуатации этого инструмента. Это позволит предотвратить множество поломок. Также следует учитывать тип инструмента. В продаже сегодня представлены ручные и электрические дрели. Они могут отличаться размером, мощностью и дополнительными возможностями.

Перед работой при помощи дрели необходимо обследовать стену на наличие скрытых в ее толще коммуникаций. Это могут быть электропровода или трубы. Металлоискатель поможет обнаружить подобные объекты. Отверстие всегда будет немного больше, чем диаметр сверла. Это необходимо учитывать при выборе крепежных элементов.

Следует проследить, чтобы при сверлении (особенно металла) сверло не скользило. Это позволит избежать его поломки. Для керамических поверхностей рекомендуется в месте сверления применять пластырь. Дрель должна располагаться перпендикулярно стене.

Типы патронов

Существует несколько типов патронов. Это необходимо учитывать перед проведением ремонта инструмента. В электродрели чаще всего применяются быстрозажимные патроны.

Они позволяют легко менять сверла в процессе работы. Такую разновидность патрона, например, имеет электрическая дрель «Макита», «Бош», «Хитачи» и т. д. Не стоит приобретать дешевые модели с таким устройством.

Они быстро приходят в негодность.

Для ударных дрелей применяются кулачковые патроны. Они устойчивы даже при работе в тяжелых условиях. Установка сверла выполняется в таких системах специальным ключом.

Также существует третья категория патронов. Это цанговые SDS-патроны. В их хвостовике расположены 2 канавки. При этом сверло в него вкручивают и фиксируют стопорным шариком. Также в таком патроне есть 4 желобка. Два из них необходимы для клиньев направляющих. Другие два желобка выполняют надежную фиксацию оснастки. В таком патроне шпиндель автоматически блокируется после установки.

Тип крепления

Рассматривая виды патронов для дрели, нельзя не отметить способы их крепления. Существует два основных метода. Крепление может выполняться при помощи резьбового соединения или на конусе.

В первом варианте на валу и внутреннем канале есть резьба. Она может быть метрической или дюймовой (в зависимости от производителя). Чтобы соединение было прочным, внутри на валу устанавливается специальный винт. Он имеет левую резьбу. Его откручивают по часовой стрелке.

Во втором варианте фиксации применяется конус Морзе. Конец вала имеет характерную форму. Она выполнена в виде конуса. Такой же формой обладает внутренний канал. Именно на конец вала устанавливается патрон. Этот вариант крепления чаще встречается в шуруповертах.

Маркировка

Ремонтируя дрель, можно определить тип крепления патрона по маркировке. Если система имеет резьбовое соединение, на корпусе будет нанесена соответствующая информация. Метрическая резьба обозначается буквой «М».

Цифра, которая указана после буквы, означает диаметр соединения. Также указывается максимальный диаметр патрона дрели и его минимальное значение хвостовика (например, диапазон 1-15 мм).

Последняя цифра, которая указана в маркировке, обозначает шаг резьбы.

https://www.youtube.com/watch?v=Xo6YD4ZjoAs

Для дюймовой системы применяется обозначение в маркировке UNF. Прежде чем приступать к ремонту оборудования, необходимо тщательно проверить, соответствует ли крепление новой детали установленным производителем параметрам. Практически на всех зарубежных инструментах применяется дюймовая система.

Видео:ремонт дрели своими рукамиСкачать

Конусное соединение маркируется буквой «В» и цифрой (это размер конца вала). На этот показатель при выборе новой детали также следует обязательно обращать внимание.

Когда нужно менять патрон?

Ремонтируя дрель «Макита», «Хитачи», «Стенли», «Бош», следует в первую очередь ознакомиться с инструкцией производителя. Это поможет выполнить работу хорошо. Патрон должен крепко удерживать сверло. Это позволяет высверливать отверстия с определенной точностью.

Со временем зажимный механизм изнашивается. Это касается и посадочного места патрона на валу. Он начинает бить. Рабочая зона при работе оборудования начинает колебаться. При этом отверстие получается с отклонениями как в диаметре, так и по месторасположению.

Износ механизма не позволяет крепко зажать сверло в патроне. Оно будет останавливаться при повышении нагрузки. Чтобы устранить подобные неполадки, придется заменить зажимной механизм.

Замена резьбового патрона

Замена патрона на дрели должна выполняться в соответствии с типом конструкции. Чтобы демонтировать резьбовое соединение, следует воспользоваться отверткой. С ее помощью откручивается винт шпинделя. Он находится внутри дрели. Винт следует открутить полностью и снять со шпинделя. Этот элемент имеет левую резьбу. Поэтому его следует откручивать по часовой стрелке.

Источник: http://ooo-asteko.ru/kak-snyat-patron-s-dreli-bosch/

Как правильно разобрать и отремонтировать перфоратор Bosch своими руками

Принцип действия перфоратора Bosch 2-26 ни чем не отличаются от перфораторов известных марок.

Вращающийся ротор передает крутящий момент на промежуточный вал механического узла перфоратора, одновременно передавая поступательное движение через подшипник качения на ударный механизм перфоратора и импульс удара.

На рабочий инструмент передается вращательный момент с поступательным ударным импульсом. Этот принцип реализуется во всех перфораторах.

Но у различных фирм, производящих перфораторы, есть свои конструктивные особенности.

Перфораторы Bosch считаются лучшими в своем сегменте электроинструментов. Но ничего вечного нет.

Если ваш перфоратор Bosch 2-20, 2-24, 2-26 перестал работать, то его можно восстановить своими руками. Надо иметь элементарные навыки слесаря и немного разбираться в электротехнике.И еще немаловажная деталь, конструкция перфораторов Bosch настолько простая, что не вызывает сложностей при ремонте.

При ремонте электроинструмента, включая ремонт перфораторов Bosch, строго соблюдайте технику безопасности при работе с электроприборами.

Для облегчения ремонта перфоратора Bosch, его разборки и сборки изучите схему сборки инструмента:

Схема перфоратора Bosch 2-26

Любую разборку перфоратора bosch 2-26 начинают после осмотра, пробного включения и выявления причин неисправности прибора.

разборки перфоратора Bosch 2-26

Порядок разборки перфоратора Bosch 2-26

Поскольку порядок разборки перфораторов Бош 2-20; 2-24; 2-26 практически одинаков, рассмотрим очередность разборки на примере перфоратора Bosch 2-26.

Разборка перфоратора Bosch GBH 2-26 dre начинается с разборки патрона быстроразъемного.

Разборка быстроразъемного патрона

В перфораторах Bosch наиболее часто применяется два вида патронов: патроны SDS-plus и патроны SDS-max. Разница между ними в принципе зажима хвостовой части работающего органа.

Устройство патрона перфоратора Бош различается конструкцией посадочных стержней инструмента в зависимости от модели SDS-plus или SDS-max. Кроме перечисленных типов патронов встречаются патроны SDS-top, SDS-quick.

Разница между узлами крепления патронов

Порядок разборки патрона перфоратора Бош 2-26 простой:

• снимите резиновый наконечник поз.34;
• достаньте стопорное кольцо поз.87;
• снимите стальную шайбу поз.833;
• извлеките коническую пружину поз.833;
• аккуратно, чтобы не растерять, применяя магнит, достаньте бочоночные шарики поз.89.

Патрон SDS-plus

Внимательно осмотрите все детали патрона.

https://www.youtube.com/watch?v=SIU3NirXWbY

Быстроразжимной патрон SDS-plus в разобранном состоянии

Патроны SDS-plus разрабатывались специально к инструментам для бурения. Диаметр хвостовиков инструмента равен 10 мм, длина рабочего инструмента в диапазоне 110…1000 мм. Диаметр буров лежит в диапазоне 4…26 мм.

Как снять переключатель режимов

Положив перфоратор набок, снимите переключатель режимов поз.832.

Сначала поверните переключатель в положение «Сверление», нажмите отверткой до упора в торец кнопки переключателя (она красного цвета) и поверните переключатель против часовой стрелки на угол 70º.

Покачивая ручку переключателя, вытащите ручку переключателя из корпуса.

Разборка узла ударного механизма

Поставив перфоратор Bosch 2-26 вертикально на ручку, выкрутите четыре винта поз.90, держащих крышку корпуса механического узла.

Видео:Bosch Professional Дрель Бош GSB 1600 RE / DRILL REPAIR REVIEWСкачать

Нажмите на торец вала ударного механизма и снимите крышку. Крышка пластмассовая черного цвета.

Теперь надо снять ствол поз.821 и промежуточный вал поз.826. Они ни чем не закреплены.

Дальше при помощи отвертки надо снять скобу поз.48 подшипника качения поз.830. Кстати, в по-простому он называется «пьяный подшипник». Последовательно снимаются: гильза поз.26 и «пьяный подшипник».

Добрались до пьяного подшипника

Разборка узла ствола ударного механизма

• разборку узла ствола перфоратора Bosch начинают со стороны полости, достав из нее цилиндр поз.26 с ударником поз.

  27;

• из полости надо достать боек в сборе;
• со стороны вала патрона снимите стопорное кольцо поз.85, стальное кольцо поз.38 и еще одно стопорное кольцо поз.

  85;

• снимите прямозубую шестеренку поз.22.

Узел ударного механизма, промежуточный вал и пьяный подшипник

Разборка цилиндра

Внутри цилиндра вставлен ударник поз.27, с которого надо снять резиновое кольцо поз.73. При любой разборке резиновые детали подлежат замене в обязательном порядке.

На противоположном конце цилиндра вставлен шарнир поз.29 и две плоские шайбы поз.41.

Разборка промежуточного вала

Промежуточный вал разбирается снятием вала поз.24 и вытаскиванием из корпуса поз.77 «пьяного подшипника».

Подшипники снимаются съемниками или вручную, при помощи приспособления.

Нехарактерная неисправность перфоратора Bosch

Перфораторы Bosch очень надежны. Но бывают неисправности, практически не встречающиеся в практике. Ниже приведена одна из них.

Перфоратор Бош сверлит, но не долбит

Если перфоратор перестал долбить, но при этом позволяет сверлить, самой вероятной причиной может быть разрушение «пьяного подшипника». Данная неисправность встречается не часто и найти ее бывает не просто.

Для ее устранения не надо идти в ремонтную мастерскую. Такую неисправность устранит любой мало-мальски разбирающийся в механике человек.

Новый пьяный подшипник

Сначала надо разобрать перфоратор Бош до промежуточного вала. Порядок разборки приведен выше.

Сняв промежуточный вал, вы доберетесь до «пьяного подшипника». О разрушении подшипника качения указывает разбитая обойма, разбросанные шарики, куски обоймы.

Достаете подшипник, удаляете грязь, все части разрушенного механизма.

Покупаете новый «пьяный подшипник», и, смазав все детали новой смазкой, производите замену и сборку, в последовательности, обратной шагам разборки.

Разборка электрической части перфоратора Bosch 2-26

Разборка перфоратора Bosch 2-26, его электрической части, начинается со снятия задней крышки на ручке перфоратора, выкрутив три винта.

На следующем этапе необходимо вынуть переключатель реверса.

Поверните его в нейтральное положение и поднимите на себя. Переключатель реверса вынут.

Для снятия крышки статора надо, зажав в правую руку механический узел, а в левую корпус статора, потащить их в разные стороны, покачивая.

Крышка статора отделится.

Разделение ударного блока с ротором и статора

Для отделения ротора от механического узла достаточно потащить в разные стороны эти части. Ротор крепится в механическом узле малой косозубой шестерней, вставленной в контакт с большой косозубой шестерней механического узла.

https://www.youtube.com/watch?v=P7bEudsw0xM

Ротор освободили и можете внимательно осмотреть состояние коллектора, подшипников.

Ротор перфоратора bosch

Чтобы снять статор, достаточно снять защитный пластмассовый защитный кожух, и постучать деревянной болванкой или киянкой по торцу корпуса, в который статор вставлен. Перед этим не забудьте выкрутить два винта, крепящие статор в корпусе.

Статор снят, ротор достали, можно преступать к их осмотру и дефектации всех деталей, входящих в состав электрической части перфоратора Bosch.

При осмотре разобранного перфоратора Bosch 2-26 особое внимание уделите состоянию угольных щеток, налету на щеткодержателях и надежности их крепления, целостности контактов переключателя реверса, состоянию провода в месте входа в перфоратор.

Длина щеток не должна быть короче 8 мм. На щеткодержателях не должно быть следов от искрения и угольной пыли от щеток, на контактах переключателя реверса перфоратора Bosch 2-26 не должно быть прогаров или повреждений контактов.

Видео:Как снять патрон с дрели Бош нового образца? / Не могу открутить патрон на боше / Ремонт инструментаСкачать

Электрическая часть перфоратора Bosch

На этом разборка окончена.

Успехов вам!

РусскийУкраїнськаБеларускаяOʻzbek tiliEnglish

Источник: http://sdelalremont.ru/instrukciya-po-razborke-perforatora-bosch.html

Видео

Перестала включаться дрель Бош \ Как починить дрель BoschСкачать

Ремонтируем Дрель BOSCH | Ремонт || Repairing Drill BOSCHСкачать

Ремонт дрели Бош, Bosch GBH 4-32 DFR. Reparatur Bosch GBH 4-32 DFRСкачать

Почему не включается дрель бош? \ Как починить дрель Bosch? \ Ремонт инструмента в БрестеСкачать

НЕ отключается удар в дрели! В чём дело? Как починить дрель?Скачать

Как починить Bosch GBH 2-28 \ Ремонт перфоратора \ Как обслужить Бош \ Ремонт в БрестеСкачать

Дрель Bosch раритет на ремонте.Скачать

Ремонт дрели Bosch PSB 530 RE, шпиндель и щеткодержатель.Скачать

Лечим 13 reСкачать

Ремонт выключателя у дрели Bosch PSB 530Скачать

Bosch GSB 13 RE (Дрель)Скачать

Дрель не крутит в одну сторону / Как починить дрель / Ремонт инструмента / Александр М. БрестСкачать

Дрель,ремонт ударной дрели,электроинструментСкачать

Ремонт ударной дрели👍Скачать
