Как сделать сверлильный станок своими руками

Сделать сверлильный станок своими руками целесообразно в тех ситуациях, когда в домашней мастерской или гараже возникнет необходимость сверления отверстий в деталях различной конфигурации, а также изготовленных из разных материалов. Следует отметить, что такое устройство позволяет получать отверстия с достаточно высоким уровнем качества.

Один из вариантов исполнения самодельного сверлильного станка

Когда требуется самодельный сверлильный станок

На производственных или ремонтных предприятиях, где операция сверления считается наиболее распространенной, для ее выполнения используется специальное устройство, модели которого могут иметь различную функциональность. Так, это может быть компактный настольный сверлильный станок, отличающийся простейшей конструкцией, либо оборудование, оснащенное несколькими рабочими шпинделями и числовым программным управлением.

Основные элементы конструкции самодельного станка

Для сверления отверстий в различных материалах, которое выполняется в условиях домашней мастерской или гаража, можно использовать оборудование, сделанное своими руками. Естественно, что для применения в домашних условиях необходимо простейшее устройство, которое можно сделать из комплектующих и материалов, находящихся практически в любом гараже или домашней мастерской.

И в этой статье мы не оставим без ответа вопрос о том, как сделать сверлильный станок дома, затратив при этом минимум средств. В этом нам помогут чертежи и опыт множества мастеров, уже прошедших этот путь.

Необходимость в таком мини сверлильном оборудовании по металлу, дереву или пластику чаще всего возникает у тех, кто привык самостоятельно выполнять различные ремонтные работы в своем доме или квартире. Также довольно часто постройкой миниатюрных сверлильных станков озадачиваются радиолюбители.

Казалось бы, для выполнения такой операции можно использовать обычную дрель, но такой инструмент не всегда в состоянии обеспечить требуемое качество и точность выполнения сверлильных операций. Самодельный сверлильный станок, кроме своей компактности, обладает еще одним важным качеством: на него можно устанавливать сверла различных типов.

Простой сверлильный мини-станок для мелких работ

Сверлильный станок из обычной дрели

Чтобы сделать для своей домашней мастерской небольшой, но функциональный сверлильный станок, не надо приобретать особые материалы и комплектующие. Конструкция такого удобного и полезного настольного устройства содержит в себе следующие составные элементы:

• основание, которое еще называют станиной;
• механизм, который обеспечивает вращение рабочего инструмента (в качестве такого механизма можно использовать обычную дрель);
• устройство для обеспечения подачи;
• вертикальную стойку, на которой закрепляется механизм вращения.

Схема самодельного станка из дрели

Стойку, на которой будет крепиться дрель, можно сделать из листа ДСП. Данный материал вполне способен выдержать вес такого устройства. Станина такого мини станка должна быть более массивной, так как она защищает всю конструкцию от возникновения вибраций, которые могут отрицательно сказаться как на качестве и точности получаемого отверстия, так и на комфортности работы.

В качестве материала станины такого сверлильно-присадочного станка можно использовать обычную мебельную плиту, толщина которой составляет более 2 см.

Удобнее всего применять для этого основание старого фотоувеличителя, немного доработав его конструкцию.

Иногда используют старый микроскоп, но это довольно редкий вариант, так как такой агрегат будет недостаточно большой и его применение будет ограничено.

Сверлильный станок из школьного микроскопа

То, какое качество и точность будет обеспечивать самодельный сверлильный станок, зависит преимущественно от того, насколько правильно и надежно выполнено соединение его основания и вертикальной стойки.

Важными элементами такого микро станка являются две направляющие, по которым будет двигаться колодка с закрепленной на ней дрелью.

Такие направляющие лучше всего изготовить из двух полос стали, которые надо надежно прикрутить к стойке при помощи шурупов.

https://www.youtube.com/watch?v=KFvFigIInLI

При изготовлении колодки желательно использовать стальные хомуты, которые надежно зафиксируют на ней дрель. Кроме того, чтобы избежать нежелательных вибрационных процессов при сверлении, в месте соединения колодки и дрели необходимо установить прокладку из толстой резины.

После этого нужно сделать механизм подачи такого мини станка, который должен обеспечивать перемещение электродрели в вертикальном направлении.

Схемы изготовления подобного механизма могут быть разными, но он традиционно содержит в своей конструкции рычаг и пружину, которая крепится одним концом к стойке, а вторым — к колодке с дрелью.

Такая пружина придает механизму подачи большую жесткость.

Сверлильный станок из дрели, которую не планируется с него снимать, можно сделать более удобным в эксплуатации, если разобрать родной выключатель дрели и смонтировать отдельную кнопку на станину мини оборудования.

Такая кнопка всегда будет у вас под рукой и позволит оперативно включать и выключать устройство.

Как видите, сверлильный станок из дрели совсем несложно сделать, для этого вполне достаточно внимательно прочесть эти инструкции или посмотреть обучающие видео в данной статье.

Пример станка из дрели более подробно

В качестве примера рассмотрим более подробно один из вариантов самодельного сверлильного станка из дрели, собранного в домашних условиях.

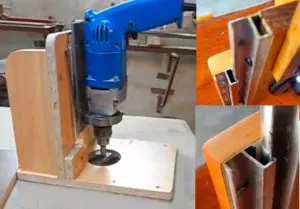

Сверлильный станок из дрели, собранный своими руками

Изготовление станка с использованием асинхронного двигателя

Отсутствие в хозяйстве лишней электрической дрели — это не повод для того, чтобы отказываться от идеи сделать сверлильный станок своими руками. Для привода механизма вращения такого оборудования можно использовать любой электрический двигатель. Такие двигатели, которые раньше были установлены на различной технике, наверняка найдутся в гараже или мастерской любого домашнего умельца.

Лучше всего для изготовления мини сверлильного станка подходят асинхронные двигатели, которыми оснащаются стиральные машины.

Видео:Мини дрель своими рукамиСкачать

Если у вас есть такой двигатель, вы можете уверенно применять его для изготовления домашнего сверлильного оборудования.

Изготовить сверлильное оборудование с таким двигателем в домашних условиях несколько сложнее, чем с использованием дрели, зато и мощность такого станка будет намного выше.

Учитывая тот факт, что вес асинхронного двигателя больше, чем масса обычной дрели, вам потребуется более мощное основание и стойка для размещения механизма подачи.

Чтобы такой мини сверлильно-присадочный станок меньше вибрировал в процессе работы, необходимо устанавливать двигатель на мощное основание и располагать его как можно ближе к стойке. Но тут важно выдержать правильное расстояние, так как от него зависит удобство монтажа ременной передачи, за счет которой вращение от двигателя будет передаваться на сверлильную головку.

Для того чтобы вы могли изготовить такой станок в домашних условиях, вам понадобятся следующие конструктивные элементы:

• шестерня;
• шестигранник, на который будет надеваться шкив;
• два подшипника;
• трубки в количестве двух штук, одна из которых обязательно должна быть с внутренней резьбой;
• зажимное кольцо, которое должно быть изготовлено из прочной стали.

Шестигранник также соединяется с металлической трубкой, подшипником и зажимным кольцом. Такое соединение должно быть очень надежным, чтобы полученный узел не разрушился в процессе работы.

Сверлильный станок с асинхронным двигателем

Механизм, необходимый для обеспечения подачи инструмента в таком мини станке, должен состоять из трубки, на которой предварительно делаются надпилы, и шестерни. Трубка будет передвигаться за счет соединения своих зубьев с данными надпилами. В эту трубку, высота которой должна соответствовать величине требуемой подачи инструмента, затем впрессовывается ось с шестигранником.

Пример сверлильного станка с асинхронным двигателем

Рассмотрим один из весьма серьезных вариантов самодельного сверлильного станка с асинхронным двигателем, сделанного явно не новичком. Немногие домашние мастера рискнуть взяться за воплощение такого проекта, но если, что называется, приспичит, то нет ничего невозможного.

https://www.youtube.com/watch?v=bdddcqV8whc

Непростой в изготовлении самодельный станок с асинхронным двигателем

Вполне очевидно, что изготовить такой станок достаточно сложно, а еще сложнее затем обеспечить точность его работы. Поэтому оптимальным вариантом является использование электрической дрели для изготовления домашнего сверлильного станка.

Напоследок предлагаем посмотреть еще пару видео, в которых мастера демонстрируют свои самодельные сверлильные станки. Эти ролики в очередной раз доказывают, что собрать собственными руками нужное оборудование всегда реально, хоть порой и непросто.

Источник: http://met-all.org/oborudovanie/stanki-sverlilnye/sverlilnyj-stanok-iz-dreli-svoimi-rukami.html

Сборка мини дрели

Мини-дрель — незаменимый инструмент при работе с печатными платами. В магазине широкий ассортимент этих приборов, но их несложно сделать и самому, ведь все необходимое для этого найдется в любом доме. Вам потребуется:

1. Моторчик от автомагнитолы (подойдет от фена или детской игрушки);
2. Патрон или цанга (зажим для сверл);
3. Блок питания или батарейка;
4. Корпус из пластика или металла;
5. Термоклей или холодная сварка;
6. Сверло;
7. Провода.

Сборка мини-дрели + ()

В первую очередь необходимо закрепить на вал моторчика патрон или цангу. Для этого перед покупкой цанги измерьте вал мотора, они бывают двух размеров — 1,5 и 2,3 мм, и покупайте соответствующую деталь. Во избежание лишней вибрации закрепите патрон термоклеем. При использовании холодной сварки работы проводите очень быстро, она застывает почти мгновенно.

В приготовленном корпусе (например, пластиковый цилиндр с крышечкой) срежьте дно, сюда нужно будет вставить моторчик. В крышечке сделайте отверстия для вывода проводов. Если это корпус от фонаря, то это идеальный вариант с готовыми точками вывода.

Когда Вы поместили мотор с патроном в корпус, проверьте, плотно ли он там сидит, ведь при работе малейшая вибрация будет отражаться на качестве. В случае необходимости посадите на клей или холодную сварку.

Выведенные провода припаяйте к блоку питания или батарейке, обязательно изолируйте точки соединений. Для удобства в работе в один из проводов можно впаять кнопку для выключения. С этой стороны корпус от фонаря имеет еще одно преимущество — здесь имеется готовое отверстие для кнопки.

Если сверло крутится не в ту сторону, поменяйте полярность проводов. В случае сильной вибрации проверьте крепость крепления цанги или патрона.

Механическая мини-дрель + ()

Если Вы вдобавок к электронике увлекаетесь еще и рыбалкой, то в Вашем доме наверняка найдется старая удочка с безынерционной катушкой. Она-то и послужит основанием для механической мини-дрели.

Вначале снимите шпулю с катушки, она крепится винтом на валу. Далее измерьте длину вала и сравните ее с длиной отверстия патрона. Если вал длиннее, обрежьте его в соответствии с размерами отверстия патрона. Посадите патрон (или цангу) на вал при помощи термоклея или холодной сварки.

Для удобства работы осталось переделать ручку катушки, она достаточно длинная и будет мешать быстроте сверления. Отпилите часть длинного колена ручки, а непосредственно ручку закрепите на оставшийся отрезок. Крепится она достаточно легко расклепанным металлическим штифтом.

Ваша механическая дрель готова к работе.

Еще одна модификация мини-дрели

Рассмотрим версию создания мини-дрели своими руками с использованием в качестве корпуса емкости от антиперспиранта. Для начала подберите подходящий по размеру моторчик, кассетный от магнитофона — самый лучший вариант.

В корпусе прорежьте отверстие для кнопки (в качестве кнопки используйте переключатель от старой переноски), срежьте дно и сделайте в крышке подходящий по размеру выход для патрона или цанги.

https://www.youtube.com/watch?v=ABwlma_iDwU

Вставьте в корпус моторчик с закрепленным патроном проводами к отрезанному дну. Если Вы подобрали размеры моторчика под размеры корпуса, клей не понадобится. Оденьте и закрутите крышку.

Осталось подсоединить кнопку и блок питания. После того, как все цепи замкнуты, закрепите кнопку в проделанном отверстии.

Подручные материалы для мини-дрели своими руками

Существует множество альтернативных вариантов применения Ваших изобретательских способностей для создания мини дрели своими руками. Основаниями для создания таких инструментов могут служить:

• Дисковод от DVD;
• Моторчик от старой электробритвы;
• Зубная электрическая щетка;
• Рукоятка клеящего пистолета с подходящим моторчиком;
• Нерабочий шуруповерт;
• Мотор стиральной машины;
• Старый фен;
• Пластиковая труба.

Все эти вроде бы уже ненужные мелочи могут сослужить хорошую службу и стать главной деталью для создания необходимого инструмента.

Важно! При работе с самодельной мини-дрелью старайтесь держать сверло перпендикулярно рабочей поверхности. Это убережет сверло от поломки и продлит жизнь Вашему прибору.

Как сделать патрон для мини-дрели + ()

Видео:Мощная мини дрель своими рукамиСкачать

Для самодельного патрона Вам потребуется кусок металлической или текстолитовой трубы, по диаметру подходящей к валу моторчика. Длина самодельной втулки должна минимум в 2 раза превышать длину вала и позволять надежно укрепить сверло.

Закрепить втулку можно при помощи винтов или термоклея. Как правило, вал моторчика имеет диаметр 2-5 мм, а сверла для изготовления плат имеют меньший диаметр. Значит, нужно заполнить образовавшееся пространство наполнителем и добиться соосности сверла и вала.

В качестве наполнителя возьмите канифоль и насыпьте в отверстие втулки. Паяльником расплавьте канифоль и вставьте сверло. Канифоль затвердеет и будет надежно удерживать его.

Для того, чтобы добиться идеальной центровки, расплавьте еще раз канифоль и включите питание. Пока канифоль не застыла, попробуйте при помощи пинцета исправить положение сверла. При необходимости повторите операцию еще раз.

Источник: http://instrument-blog.ru/elektroinstrumenty/kak-sdelat-mini-drel.html

Самодельный сверлильный станок из дрели своими руками

Дрель – отличная основа для сверлильного станка.

Сверлильный станок – уникальное устройство, которое необходимо для домашней мастерской. Оно позволяет не обращаться за помощью в специализированные мастерские, а просто брать и выполнять работы по проточке самостоятельно.

Благодаря этому, человек экономит огромное количество денег на услугах специалистов по токарному делу.

Сделать такое устройство можно из подручных материалов. Ничего сложного в процессе не наблюдается.

Для производства домашнего сверлильного станка потребуется всего лишь электрическая дрель или рулевая рейка.

Покупка промышленных агрегатов обойдется в копеечку, поэтому целесообразней изготовить свою модель, используя чертежи с размерами, которых полно в Интернете.

Проектировка сверлильного оборудования

Прежде чем приступать к самому созданию агрегата следует выполнить планировку. Это ответственный шаг, который требует внимательного подхода и составления чертежа. Нужно тщательно померять и отобразить на бумаге размеры будущего станка.

Если этого не сделать, в работе обязательно пойдет что-то не так.

Ошибиться просто, а наличие чертежа не позволит вам допустить оплошностей. Люди, которые пренебрегают этим этапом в создании сверлильного станка своими руками переплачивают в процессе его изготовления.

Что нужно обязательно учесть во время работы:

Чертежи с размерами.

• Длину, ширину и высоту оборудования;
• Толщину агрегатов;
• Технические характеристики электрооборудования;
• Данные двигателя, который послужит приводом для вашего станка;
• Мощность потребления энергии;
• Заземление;
• Количество расходных материалов.

Чертеж позволит вам не просто визуально понимать, как собрать оборудование, а также как оно в точности будет выглядеть. Проект даст возможность более четко определить сумму затрат на производство.

Дрель – отличная основа для сверлильного станка

Чтобы собрать подобное оборудование у себя в мастерской вам не нужно располагать специализированными предметами или электротехникой. Все что потребуется – 4 основных составляющих. В первую очередь, под присадочный станок следует выбрать станину. Она послужит мощным основанием под будущее устройство для проточки.

https://www.youtube.com/watch?v=3xxwvech2Bw

После этого определяемся с механизмом вращения. Для него лучше выбрать электрическую дрель.

Совет: Возьмите не слишком старую, но и не слишком новую дрель. Главное, чтобы она была в рабочем состоянии, иначе оборудование быстро может выйти из строя.

Третьим этапом будет подобрать устройство для подачи оборотов

на рабочую часть из дрели, а также определиться со стойкой, вертикального типа. Сама по себе дрель обладает малой массой, поэтому для стойки не нужно подыскивать сверхпрочные материалы. Подойдет обыкновенная доска или ДСП-плита.

Совет: В качестве привода идеально подойдет асинхронный двигатель из старой стиральной машины.

Станина же наоборот выбирается из тех материалов, которые будут крепче. Она должна удерживать все на себе, а также амортизировать дребезжание самой дрели.

Чтобы вибрации не сказывались на оборудовании и точности работы, лучше всего подбирать крепкие металлы. Очень хорошо, в качестве держателя подойдет старая стойка из фотоувеличителя.

Правда, вам для создания сверлильного станка своими руками, нужно будет доработать ее.

Важно! От качества соединения между стойкой и станиной агрегата будет зависеть точность высверливаемого отверстия.

Также создателю домашнего станка потребуется использовать несколько стальных полосок, чтобы вырезать две направляющие планки. Они помогут осуществить передвижение колодки, на которой располагается дрель.

Чтобы закрепить их можно воспользоваться шурупами. Берем и прикручиваем все к стойке.

Повысить прочность фиксации дрели помогут хомуты. Лучше всего использовать стальные, они выдерживают более высокую нагрузку. Чтобы еще больше амортизировать вибрации, между колодкой станка и дрелью лучше всего подложить резиновую прокладку. Она поможет вам устранить процессы дребезжания домашнего оборудования во время работы.

Чтобы лучше понимать, просмотрите видео ниже.

станок из дрели

В основе подачи движения станка лежит рычаг. Он позволяет спокойно передвигать колодку с электрической дрелью в вертикальном положении. Там будет установлена пружина, которая позволит осуществлять поддержание сверлильного аппарата в нужном натяжении.

Выбираем и устанавливаем рулевую рейку для сверлильного станка

Выбираем и устанавливаем рулевую рейку для сверлильного станка.

Чтобы ваше домашнее оборудование работало как можно удобней, лучше всего применить во время его создания модернизированную рулевую рейку.

Видео:Стойка для дрели своими руками. Подарок Бате.!Скачать

Если вы собираетесь купить ее новую от завода-изготовителя, приготовьте кругленькую сумму,

потому что она стоит совсем не дешево. Более выгодное решение – это выбрать подержанную деталь, лучше всего от ВАЗ 2108.

Совет: Как только купили такую запчасть, следует внимательно осмотреть ее, провести профилактику и ремонт если это требуется. Таким образом получится придать ей более плавный ход во время работы со сверлильным станком.

Теперь давайте приступим к изготовлению станины под ваше будущее сверлильное оборудование

1. Чтобы сделать корпус вам потребуется использовать дрель вместе с колонкой. Все это следует устанавливать на столе, который послужит платформой для будущего сверлильного станка. Размеры стола должны быть в районе 20х30 см.
2. Специальная конструкция, которая будет удерживать вашу электрическую дрель, устанавливается на рулевой части агрегата.

   Чтобы ее затянуть используются болты.

3. Чтобы соорудить саму стойку, следует предварительно выбрать П-образный профиль из стали с габаритами 30х60х30. Затем нужно приварить его к металлическому листу с толщиной 2 мм. По идее сама стойка обязана быть высотой на 6-7 см больше длины самой колонки.

4. В качестве хода штока оператору станка при создании оборудования лучше всего применить рулевую рейку ВАЗ 2108, о которой говорилось ранее.
5. Чтобы дополнительно увеличить жесткость всей конструкции во время установки следует монтировать дополнительные ребра.

Чтобы у оператора не возникало проблем с запуском или отключением оборудования во время эксплуатации, следует продумать практичную систему старта и остановки двигателя сверлильного станка.

Маленький станок под печатные платы

В быту может пригодиться не очень большой станок, а сверлильное оборудование для работы с микро печатными платами, как на фото.

https://www.youtube.com/watch?v=9niZewnySJM

Маленький станок под печатные платы.

Чтобы изготовить его, создателю будут нужны:

• Микромотор либо двигатель, работающий с высокими оборотами.
• Специальная цанга для зажимов маленьких сверл.
• Несколько деревянных брусков.
• Металлический профиль П-образный.
• Стопорное кольцо, которое поможет надежней выполнить фиксацию двигателя.
• Мобильная платформа под станок, которая создается своими руками из всевозможных материалов, встречающихся в быту.

Важно! Чтобы станок в конечном итоге вас не разочаровал и работал четко и точно, следует особое внимание обратить на опускание сверла. Оно должно осуществляться перпендикулярно плате.

В том случае, если мотор при каких-то обстоятельствах перекосило, пользователь рискует выводить сверла из строя.

Во время производства домашнего сверлильного оборудования нужно внимательно следить за качеством фиксации мотора.

Если он был установлен ненадежно, при работе двигателя на высоких оборотах его просто вырвет из станины. Это чревато порчей вашего имущества и риском нанесения вреда здоровью.

Как сделать координатный стол

В домашнем станке для сверления роль координатного стола будет осуществляться механизмом подачи. А у такого же стола, но для фрезерного оборудования несколько иная конструкция. Поэтому ее следует рассмотреть внимательней.

Данное оборудование представляет собой специальный манипулятор, который складывается из нужного пользователю числа осей. Он нужен чтобы передвигать сразу в нескольких направлениях и плоскостях специализированные технологические головки сверлильного оборудования.

Важно! Чтобы выполнить фрезерный стол дома, не обойтись без применения нескольких модулей линейного типа. Они должны быть выполнены из алюминиевого профиля.

Для осуществления передачи движения при создании фрезерного стола следует использовать особую зубчатую рейку, а также армированный ремень. Вместо него вполне сойдет шарико-винтовой элемент.

Чтобы наладить управление координатным столом создателю потребуется использовать ЧПУ или контроллеры. Благодаря их установке у пользователя оборудованием открывается возможность управлять техническими задачами, возлагаемыми на станок.

Важно! При создании фрезерного стола для сверлильного станка обязательно сделайте чертеж, прежде чем приступить к работе. Это позволит вам четко понимать алгоритм действий и избавить себя от ненужных ошибок.

Расчет в данном случае выполняется с учетом технических характеристик самого сверлильного агрегата.

Сама же конструкция может быть, как облегченной, так и с повышенной прочность. А также там могут использоваться 2 или 3 координаты. Первым делом, прежде чем создавать станок, следует понять основную роль его в вашей домашней мастерской.

И уже от этого отталкиваться в процессе проектировки и дальнейшего производства.

Производство тисков для станка в домашних условиях

Когда уже все готово, нужно сделать тиски, иначе вы не сможете в домашних условиях зафиксировать деталь, держать в руках категорически запрещено.

Приобретение старых советских тисков, выполненных из стали или чугуна может оказаться дорого. Модели китайского производства, не каждому придутся по вкусу, в меру своей недолговечности.

Поэтому одним из экономичных вариантов будет сделать их самостоятельно.

Производство тисков для станка в домашних условиях.

Вам будут нужны:

• Винт с резьбой в 2 см и длиной 15 см. В головке крепежного элемента обязательно должна быть прорезь.
• Специальный винт с колечком, который используется для закручивания.
• Шпильки.

Следует сделать неподвижную губку. Как сделать этот элемент? Для создания используйте дерево сосны. Оно доступно и достаточно прочное. Доску следует прививать к столешнице.

Чтобы сделать мобильную часть тисков вам нужна доска с габаритами 2 см толщина и 1.8 см ширина. Длина же подвижных губок для зажимов обязана быть от 50 см.

https://www.youtube.com/watch?v=X2useet7grU

Все что нужно сделать – прорезать отверстия с диаметром в 2,1 см. В шпильках этот диаметр будет 1 см. Потом создатель просто вставляет в готовые отверстия шпильки вместе с винтами, после чего наживляет гайки и затягивает болтами.

И на этом производство домашних тисков завершается.

Когда вы создали свой домашний сверлильный станок нужно обязательно проверить его.

Включите двигатель в розетку и, если вы сделали все правильно, у вас не произошло короткого замыкания, отсутствуют нехарактерные звуки для работы агрегата – можете поздравить себя с успешным завершением проекта.

Самодельный станок позволит вам выполнять несложные операции по сверлению в домашних условиях и экономить на услугах автомастерских или токарей.

как сделать сверлильный станок

Видео:сверлильный станок , своими рукамиСкачать

Единственное – чтобы оборудование работало как можно дольше, не стесняйтесь и не ленитесь раз в полгода просматривать рабочие поверхности вместе с двигателем на предмет повреждений или износа деталей. Своевременное выявление проблемы позволит вам уберечь себя от реальных неприятностей.

Источник: http://stanki-info.ru/sverlilnyj-svoimi-rukami.html

Самодельная Дрель Своими Руками

Делаем стойку для дрели своими руками: аннотация, чертежи, видео

Существенно расширить функционал ручного инструмента позволяет стойка для дрели, своими руками сделать которую совершенно нетрудно. Размещение дрели на таковой стойке (ее делают не поворотной), позволяет перевоплотить обыденный ручной инструмент в эффективный сверлильный станок, который получится действенно использовать для выполнения разных технологических операций.

Самодельная стойка для дрели из деревянных частей

Достоинства и недостатки самодельной стойки

Самодельная стойка для дрели обладает рядом плюсов, к более весомым где следует отнести последующие:

• изготовка такового станка для выполнения сверлений стоит существенно дешевле, чем приобретение серийной модели подобного приспособления;
• сделать таковой штатив для дрели можно из средств находящихся под рукой, используя комплектующие от старенькой не неиспользуемой техники, которые всегда получится отыскать в каждом гараже по другому домашней мастерской;
• чертежи схожих устройств разных конструкций и видео аннотации по их изготовлению находятся в открытом доступе, отыскать их легко;
• если есть желание всегда можно сделать станок из дрели своей конструкции, который по своим чертам не удобству использования будет превосходить что остается сделать нашему клиенту имеющиеся модели.

Простейшую заводскую стойку китайского производства приобретают очень дешево (от 1200 рублей), но ее функционал не качество удовлетворят далековато не всех мастеров — уж очень нередко поступают жалобы на значимый свободный ход у экономных моделей

Но, это, самостоятельное изготовка приспособления для закрепления дрели имеет не свои недочеты, куда нужно отнести последующие:

• для способности сделать некие детали таких стоек, требуется внедрение токарных станков, сварочного не другого оборудования, что, чем, увеличивает их цена;
• на основании того, что элементы конструкции схожих устройств для выполнения сверлений подогнаны не достаточно отменно, тут нередко появляется свободный ход, как понятно плохо отражается на точности не качестве выполняемой применяя их обработки;
• самодельная стойка для дрели довольно ограничена в собственных многофункциональных способностях, с ее помощью, например, нельзя делать отверстия, расположенные под углом.

Cтойка для дрели из дерева: вариант №1

Вариант стойки с достаточно подробной аннотацией по сборке в формате фотоподборки, иллюстрирующей этапы производства.

Для сотворения данной модели для вас пригодятся доски шириной более 20 мм, маленькой ящик с мебельными направляющими не стержень с резьбой для подвижной части стойки, пара 10-ов маленьких не 10-ка три длинноватых саморезов, столярный клей плюс стандартный в данном варианте инструмент, как то пила, струбцина, отвертка, дрель не наждачка для финальной отделки.

https://www.youtube.com/watch?v=fXdsaoDF-Dg

Стойка из дерева в сборе: вид

Cтойка для дрели из металла: вариант №2

Результатом трудов станет вот такая стойка с необычным тросовым приводом каретки

Основные элементы стойки

Стойка для дрели, в кустарных критериях сделать которую совершенно нетрудно, позволяет использовать } миф ручной инструмент для выполнения разных технологических операций. Функциональность, какой} {занимается обладает таковой станок из дрели, ограничивается только мощностью ручного инструмента, применяемого для его оснащения.

Схема одной книжки из вариантов устройства сверлильной стойки

Если самодельная стойка для дрели делается только если вы поставили цель с ее помощью делать только операции сверления, то элементы ее конструкции сделают из деревянных брусков.

В этом случае вас волнует вопрос мобильная сверлильная стойка, отличающаяся высочайшей универсальностью, то для ее производства нужно использовать элементы конструкции из стали.

Такие стойки для дрели состоят из последующих конструктивных частей:

• несущей станины, на в какой требуется крепятся нашему клиенту остается нужные элементы станка;
• стойки — это направляющая для дрели, на занят} как нефть закрепляется не перемещается совместно с кареткой в вертикальном направлении; управляет таким перемещением особая ручка не ряд дополнительных частей;
• ручки — элемента, который управляет вертикальным перемещением (подачей) дрели не инструмента, закрепленного тут;
• дополнительных узлов, созданных для способности сделать приставку для дрели более многофункциональной.

По чертежам, расположенным ниже, естественно собрать стойку вот такового плана

Самодельная стойка для дрели своими руками.Часть1.Homemade drill press

Как сделать самодельную стойку для дрели своими руками.Устройство,материалы.Готов к высверливанию отверс

Мини дрель своими руками

В этом видео расскажу вам, как сделать и где купить мини-дрель. Хитрый Макс:. Сделать мини дрель

Чертежи деталей стойки (нажмите для увеличения)

Самодельная стойка для дрели — это легкое в монтаже устройство, а оснащение его дополнительными узлами позволяет превратить такой держатель для дрели в универсальное оборудование, с помощью которого можно выполнять различные технологические операции. Прежде чем начинать делать подобный держатель для дрели своими руками, необходимо разобраться в его конструктивных особенностях.

Станина устройства

Станина для сверлильного устройства из дрели изготавливается из металлического (толщина 10 мм) или деревянного (толщина более 20 мм) листа.

Массивность станины, которую вы будете применять в качестве основания, напрямую зависит от мощности используемой дрели. Габариты станины для станка из дрели зависят от специфики работ, выполняемых на таком оборудовании.

Можно воспользоваться следующими рекомендациями по выбору габаритов станин:

• станки для выполнения вертикального сверления — 500х500 мм;
• оборудование для выполнения различных технологических операций — 1000х500 мм.

Металлическая станина – это толстая пластина с приваренными уголками

Станина, изготовленная из металлического или деревянного листа, представляет собой очень простую конструкцию. На ней вертикально размещают стойку, устойчивое положение которой обеспечивает специальная подпорка. Зафиксировать такие конструктивные элементы между собой можно при помощи винтовых соединений.

Стойка оборудования

Стойку, где будут расположены направляющие для дрели, можно также сделать из металлической или деревянной плиты.

Видео:Стойка для дрели. Homemade Drill pressСкачать

Кроме направляющих для перемещения дрели в вертикальной плоскости, на стойке смонтирован зажим, при помощи которого инструмент на ней фиксируется.

Порядок сборки стойки можно посмотреть на обучающем видео, при этом необходимо придерживаться следующей последовательности действий:

• на подставке-станине фиксируют подпорку;
• на основании при помощи винтовых соединений закрепляют стойку станка, которую затем соединяют с подпоркой;
• на стойке фиксируют направляющие, в качестве которых можно использовать телескопические мебельные устройства;
• на подвижной части направляющих монтируют каретку, где размещают крепление для фиксации дрели.

Для стойки можно подобрать подходящие профильные трубы

https://www.youtube.com/watch?v=AYkcnDm3ILk

Подбирая направляющие для своего самодельного станка, следует обращать внимание на то, чтобы в них не было поперечного люфта.

Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка. Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах.

С закреплением дрели при помощи хомутов. Используемые в данной конструктивной схеме хомуты продеваются в отверстия, предварительно просверленные в каретке. Зажим дрели и ее надежная фиксация на каретке обеспечивается за счет затяжки хомутов.

Стойка из стальных труб

Для крепления дрели используется специальная колодка. Такая колодка представляет собой кронштейн, где закрепляется дрель.

Изготавливается кронштейн из деревянной плиты, которая крепится к каретке под углом 90 градусов, для чего используются металлические уголки.

Для фиксации дрели в колодке высверливается отверстие, диаметр которого на 0,5 мм меньше диаметра самого инструмента, и делается прорезь, позволяющая вставить инструмент в посадочное отверстие.

Отверстие в колодке на станок, предназначенное для установки дрели, выполняется по следующему алгоритму:

• на поверхности колодки чертят круг, диаметр которого соответствует диаметру устанавливаемой дрели;
• во внутренней части окружности, стараясь придерживаться линии, которая ее ограничивает, высверливают ряд отверстий небольшого диаметра;
• перегородки, которые образовались между просверленными отверстиями, прорезают при помощи ножовки или любого другого инструмента;
• используя напильник или надфиль с полукруглой формой рабочей поверхности, края полученного отверстия под дрель обрабатывают, делая их ровными.

Деревянная стойка с кареткой на мебельных направляющих

Механизм для перемещения дрели в вертикальном направлении

Самодельный станок для сверления необходимо оснастить механизмом, который будет обеспечивать перемещение дрели в вертикальном направлении. Конструктивными элементами такого узла являются:

• рукоятка, при помощи которой каретку с закрепленной на ней дрелью подводят к поверхности обрабатываемой детали;
• пружина, необходимая для того, чтобы возвращать каретку с дрелью в исходное положение.

Пружинный механизм перемещения дрели

Сделать такой механизм можно, используя две конструктивные схемы:

• пружину соединяют непосредственно с ручкой станка;
• пружины располагают в нижней части каретки — в специальных пазах.

По первому варианту конструкцию выполняют по следующей схеме:

• на стойке станка при помощи винтов фиксируют две металлические пластины, между которыми устанавливают ось, где и будет размещена ручка установки;
• на другой стороне стойки также устанавливают пластины и ось, на которой фиксируют один конец пружины, а второй ее конец соединяют с рукояткой;
• штифт, при помощи которого рукоятка соединяется с кареткой установки, располагают в продольном пазу, выполненным в ней.

Основой послужила старая стойка от фотоувеличителя «Крокус» производства Польши

Если пружины находятся в нижней части механизма возврата, то рукоятка устройства также фиксируется при помощи двух пластин и оси, обеспечивающей ее движение. Пружины при такой конструктивной схеме располагаются в нижней части пазов направляющих, которые дорабатываются при помощи металлических уголков, ограничивающих их перемещение.

Принцип работы станка для сверления, в котором пружины расположены в нижней части каретки, достаточно прост: опускаясь вниз в процессе сверления, каретка с закрепленной на ней дрелью давит на пружины, сжимая их; после того, как механическое воздействие на пружины прекращается, они разжимаются, поднимая каретку и дрель в исходное положение.

Дополнительное оснащение самодельного станка

Оснащение станка из дрели дополнительными приставками позволит использовать его для сверления отверстий под углом, а также для выполнения несложных токарных и фрезерных технологических операций.

https://www.youtube.com/watch?v=b2UEcK8F-k0

Чтобы выполнять на таком оборудовании фрезерные работы, необходимо обеспечить перемещение обрабатываемой детали в горизонтальном направлении. С этой целью в конструкции станка используется подвижный горизонтальный стол, оснащенный тисками для фиксации обрабатываемой детали. Оптимальным вариантом привода такого стола является винтовая передача, приводимая в движение при помощи рукоятки.

Координатный стол для самодельного станка

При помощи самодельного сверлильного станка, в котором в качестве рабочей головки используется ручная дрель, можно сверлить отверстия под углом, если оснастить его поворотной пластиной с отверстиями, расположенными по дуге.

На такой пластине, которая может вращаться на оси, закрепленной на стойке станка, располагается каретка станка и сама дрель. Отверстия на поворотной пластине, помогающие фиксировать положение рабочей головки, выполнены под наиболее распространенными углами: 30, 45 и 60 градусов.

Порядок изготовления такого механизма выглядит следующим образом:

• в стойке станка и поворотной платине, на которой будет смонтирована каретка и закреплена дрель, высверливается центральное отверстие для оси;
• затем, используя транспортир, на поворотной пластине намечают оси отверстий, расположенных под наиболее распространенными углами, и просверливают их;
• используя осевые отверстия на стойке и поворотной пластине, совмещают два этих элемента и фиксируют их при помощи болтового соединения;
• на стойке станка просверливают три отверстия, которые будут использоваться для фиксации поворотной пластины в требуемом положении при помощи штифтов.

Алгоритм работы на самодельном станке, оснащенном такой поворотной пластиной, достаточно прост: ее просто поворачивают на требуемый угол вместе с закрепленной на ней дрелью и фиксируют при помощи трех штифтов, соединяющих поворотную и неподвижную часть стойки.

Видео:Достойный СВЕРЛИЛЬНЫЙ СТАНОК своими руками! Стойка для дрели. Homemade Drill pressСкачать

Что удобно, станки с поворотной пластиной можно использовать и для выполнения несложных токарных работ. Для осуществления таких технологических операций дрель при помощи поворотной пластины располагают горизонтально.

Самодельный станок, изготовленный на базе ручной дрели, является достаточно универсальным устройством, но по причине невозможности использования на нем режущего инструмента большого диаметра обработка крупногабаритных деталей на таком оборудовании невозможна.

Источник: https://vdiweb.ru/samodelnaja-drel-svoimi-rukami/

Видео

Полезный инструмент - МОЩНАЯ БОРМАШИНА СВОИМИ РУКАМИ!Скачать

Самодельная стойка для дрели своими руками.Часть1.Homemade drill pressСкачать

Держатель для дрели своими руками. Универсальный способ закрепить дрель на рабочем столеСкачать

Самодельная СТОЙКА Для Дрели. Drilling Machine DIYСкачать

сверлильный станок без люфта своими рукамиСкачать

Стойка для Дрели из круглой трубы. Как сделать Стойку для Дрели своими руками. Сверлильный Станок.Скачать

Дремель или мини дрель своими рукамиСкачать

Мини дрель / дремель своими руками из старого принтера!Скачать

Стойка для дрели и болгарки своими рукамиСкачать

Мини дрель своими руками из хлама. Без патрона.Скачать

Как сделать МИНИ-ДРЕЛЬ (дремель) своими руками. How to make a Mini drill. БормашинаСкачать

✅Дрель (гравер, дремель) из советского мотора ДПРСкачать

Самодельная стойка для дрели часть 1Скачать

МИНИ ДРЕЛЬ своими руками Домашние самоделки Очень просто Самодельные инструменты Полезные самоделкиСкачать
