Сделать Зарядное Для Шуруповерта Своими Руками + видео

Зарядное устройство для шуруповерта

Нередко покупатели дрели жалуются, что «родное» зарядное устройство для шуруповерта слишком медленно заряжает аккумулятор. В результате приходится неоднократно откладывать работу на 2-4 часа. Существует 2 варианта, как можно избежать подобной ситуации. В первом случае потребуется приобрести новое зарядное устройство, во втором – сделать его своими руками.

Разновидности аккумуляторов

Чтобы разобраться, как сделать зарядное устройство для шуруповерта, в первую очередь необходимо изучить разновидности аккумуляторов и их режимы заряда. Существует 3 вида батареек:

Никель-кадмиевые

Данный вид именуется как Ni-Cd, он считается хорошим источником напряжения, который способен отдавать большую мощность. Единственным недостатком является то, что такие аккумуляторы попали в список запрещенных изделий по экологическим нюансам, поэтому в продаже такая разновидность теперь будет встречаться намного реже.

Никель-кадмиевые батареи обладают энергоемкостью от 1200 до 1500 мА/ч. Общая мощность обеспечивается и поддерживается количеством банок внутри

Максимальное напряжение ячейки составляет 1,2 В. Аккумулятор заряжается электротоком 0,1-1 номинальной емкости. Получается, что батарею с ёмкостью в 5 А*ч разрешается подзаряжать током 0,5-5 А.

ВИДЕО: 5 правил зарядки никель-кадмиевых аккумуляторов

Сернокислотные аккумуляторы для шуруповерта

Другое название — Pb с кислотным гелевым наполнением. Они обладают средними характеристиками и низкой стоимостью. Минус – аккумуляторы имеют большую массу, за счет чего утяжеляют аппарат. Основное преимущество заключается в возможности использования в любом положении, при этом из емкости не вытекает электролит.

их особенность — это высокое напряжение и сопротивление, благодаря чему даже к концу цикла «заряд-разряд» не наблюдается резкого падения напряжения

Максимальный уровень напряжения ячейки составляет 2 В, при этом ток зарядки батареи всегда соответствует показателю 0,1 С.

Литий-ионные батареи для шуруповерта

Наиболее распространенный вид благодаря полной герметичности емкости. Данный вариант отличается повышенной удельной мощностью, безопасностью, экологичностью, незначительной массой и простотой в утилизации.

Литий-ионный аккумулятор для шуруповёрта Li-ion 18650 Samsung 12.6V (Вольт) 2400mAh

Литий-ионная ячейка обладает максимальной мощностью в 3,3 Вольта. Напряжение разрешается плавно увеличивать при комнатной температуре с 0,1 до 1 С. Таким образом ускоряется процесс зарядки. Но данный метод подходит только для тех аккумуляторов, которые не переразряжались.

Здесь важно помнить, что заряд шуруповерта происходит до 4,2 Вольта, его превышение повлияет на уменьшение эксплуатационного срока, снижение – сократит емкость. Очень важно при подзарядке отслеживать температуру.

При разработке схемы зарядного устройства для шуруповерта своими руками очень важно учитывать, какой именно аккумулятор планируется заряжать.

А также нужно дополнительно просчитывать его напряжение – 12 Вольт или 18 Вольт.

При работе зарядника для шуруповерта необходимо отслеживать процесс при помощи мультиметра или системой с компаратором напряжения, которая прошла предварительную настройку под определенный тип батареи.

ВИДЕО: Правила выбора аккумулятора для шуруповерта

Как самому собрать зарядное устройство

Создание самодельного зарядного для шуруповерта требует соблюдения техники безопасности и проведения работы строго по заданной схеме. Можно воспользоваться ниже приведенным чертежом, который является универсальным, поскольку такое зарядное оборудование будет подходить для любого типа аккумулятора. Здесь важным параметром является только ток заряда.

https://www.youtube.com/watch?v=j7CbNP6yC7s

Самодельная зарядка

При подзарядке значение тока полностью соответствует имеющему состоянию батареи, а при завершении процесса показатель становится немножко больше.

Схема самого простого ЗУ для шуруповерта

Зарядное устройство для шуруповерта выступает в качестве генератора электротока на транзисторе VT2. Он, в свою очередь, получает питание через выпрямительный мост, контактирующий с занижающим трансформатором.

Уровень тока заряда настраивается регулятором резистора R1 при включенной батарее. Он всегда будет оставаться неизменным. R3 работает ограничителем номинального электротока.

VD 6 – светодиод, он выступает в качестве индикатора, определяющего, зарядка продолжается или уже завершилась.

Все составляющие из схемы зарядного устройства для шуруповерта устанавливаются на печатной плате, в качестве диодов можно использовать отечественные приборы КД202 и д242. Размещать элементы требуется таким образом, чтобы на плате было минимальное количество пересечений, идеальным вариантом послужит, если не окажется ни одного. Оставляйте между деталями не менее 3 мм.

Транзистор монтируется на теплоотводе 25-55 см2. Поле подключения составляющих зарядки для шуруповертов их нужно накрыть корпусом. Здесь могут возникнуть трудности с клеммами и подсоединением батареи. Поэтому дорабатывать зарядное устройство шуруповерта лучше методом модернизации старого:

• вскройте корпус устаревшего подзарядного устройства;
• уберите из него все составляющие детали и другую начинку;
• установите в корпус самодельную схему.

В схеме должны присутствовать следующие элементы:

Этапы работы:

1. Подберите наиболее оптимальные габариты для схемы, которые легко вмещаются в корпус со всеми перечисленными составляющими.
2. Прорисуйте нитью все ее пути по принципиальному чертежу, протравите в медной раме и распаяйте все элементы.
3. На алюминиевую пластину установите радиатор таким образом, чтобы она не контактировала с какой-либо частью платы.
4. Надежно зафиксируйте транзистор гайкой М-3.
5. Соберите составляющие строго по схеме и припаяйте ко всем необходимым деталям клеммы с соблюдением полярности. Выведите электропровод для трансформатора.
6. Сам трансформатор вместе с предохранителем на 0,5 А установите в корпус и оснастите переходником для включения подзарядки.

ВИДЕО: Как сделать зарядку для Li-ion аккумулятора от шуруповерта

зарядных устройств для шуруповерта

Для тех, кто не планирует заниматься самостоятельной сборкой, предлагаем выбрать из ассортимента готовых зарядных устройств разных производителей.

DEWALT DCB118

Универсальное приспособление FLEXVOLT DEWALT DCB118 используется для восстановления аккумуляторов шуруповертов марки DEWALT напряжением 54В, с равных успехом можно зарядать и любые другие устройств с номинальным напряжением 18 вольт.

FLEXVOLT DEWALT DCB118

Видео:КАК СДЕЛАТЬ ЗАРЯДНОЕ для ШУРУПОВЕРТА из того, что былоСкачать

Для удобства на корпусе расположен индикатор, благодаря чему можно контролировать процесс. Тип заряжаемых аккумуляторов Li-ion. Масса 850 гр. Цена оборудования 3500 руб.

Инструкция по эксплуатации FLEXVOLT DEWALT DCB118

ONE+ Ryobi RC18120

Заявлено как узкоспециализированное приспособление, предназначенное только для зарядки аккумуляторов Ryobi серии ONE+.

Преимущество в наличии только одного блока питания – за счет этого даже снижен вес устройства (всего 460 гр.

), при этом внедрена интеллектуальная система мониторинга IntelliCell™, когда каждая ячейка заряжается до максимума в течение 40-50 мин, при этом увеличивается срок службы батарей.

ONE+ Ryobi RC18120

Напряжение составляет 18 вольт, тип аккумулятора – никель-кадмиеывый и литий-ионный. Предусмотрено 4 положения индикатора уровня – 25…50…75…100%.  Сам корпус можно крепить на стену. Есть световая индикация уровня. Стоимость устройства 4850 руб.

https://www.youtube.com/watch?v=Yg_ZSXnKSgA

Расходные материалы для аккумуляторных инструментов RYOBI

DC10WC (10.8 В) Makita

Приспособление используется для восстановления литий-ионных аккумуляторов с номинальным напряжением 10,8 вольт. Есть световая индикация, но нет автоматической остановки. Желательно контролировать время, чтобы не допустить перезаполнения емкости.

DC10WC (10.8 В) Makita

Масса 1200 гр. при относительно небольших габаритах – в длину всего 20 см. Есть гарантия производителя 1 год. Цена 2200 руб.

Правила совместимости 10,8-12В

ВИДЕО: Как правильно заряжать Li-ion

Источник: http://www.PortalTeplic.ru/sadovaya-tehnika/zarjadnoe-ustroistvo-dlja-shurupoverta/

Зарядное устройство для шуруповерта – как выбрать и можно ли сделать самому

Шуруповерт есть в каждом доме, где выполняются элементарный ремонт. Любому электроприбору требуется стационарное электричество или блок питания. Поскольку наиболее популярными являются аккумуляторные шуруповерты – требуется еще и зарядник.

Он идет в комплекте с дрелью, и как любой электроприбор может выйти из строя. Чтобы вы не столкнулись с проблемой неработающего оборудования, изучим общее описание зарядных устройств для шуруповерта.

Аналоговые со встроенным блоком питания

Их популярность обусловлена низкой стоимостью. Если дрель (шуруповерт) не предназначена для профессионального использования, продолжительность работы – не самый первый вопрос. Задача простого зарядника – получить постоянное напряжение с достаточной для зарядки аккумулятора токовой нагрузкой.

Работает такая зарядка по принципу обычного стабилизатора. Для примера рассмотрим схему зарядника для аккумулятора на 9-11 вольт. Тип батарей не имеет значения.

Такой блок питания (он же зарядник) можно собрать своими руками. Спаять схему можно на универсальной монтажной плате. Для рассеивания тепла микросхемы стабилизатора, достаточно медного радиатора площадью 20 см².

Стабилизаторы такого типа работают по компенсационному принципу – лишняя энергия отводится в виде тепла.

Входной трансформатор (Тр1) понижает переменное напряжение 220 вольт до значения 20 вольт. Мощность трансформатора рассчитывается по току и напряжению на выходе зарядного устройства.

Далее переменный ток выпрямляется при помощи диодного моста VD1. Обычно производители (особенно китайские) используют сборку диодов Шоттки.

После выпрямления ток будет пульсирующим, это вредно для нормального функционирования схемы. Пульсации сглаживаются фильтрующим электролитическим конденсатором (С1).

Роль стабилизатора выполняет микросхема КР142ЕН, на радиолюбительском слэнге – «кренка». Для получения напряжения 12 вольт, индекс микросхемы должен быть 8Б. Управление собрано на транзисторе (VT2) и подстроечных резисторах.

Автоматика на подобных устройствах не предусмотрена, время зарядки аккумулятора определяет пользователь. Для контроля заряда собрана несложная схема на транзисторе (VT1) и диоде (VD2). При достижении напряжения заряда, индикатор (светодиод HL1) гаснет.

Популярное:  Биты для шуруповерта — виды и применение

Более продвинутые системы имеют в своем составе коммутатор, отключающий напряжение по окончанию заряда в виде электронного ключа.

В комплекте с шуруповертами эконом класса (произведенными в Поднебесной), встречаются зарядники и попроще. Немудрено, что процент выхода из строя довольно высок.

У владельца появляется перспектива остаться с относительно новым неработоспособным шуруповертом. По приложенной схеме вы сможете собрать зарядное устройство для шуруповерта своими руками, которое прослужит дольше фабричного.

Меняя трансформатор и стабилизатор, вы сможете подобрать необходимое значение для вашего аккумулятора.

Аналоговые с внешним блоком питания

Сама по себе схема зарядного устройства примитивна, насколько это возможно. В комплект входит сетевой блок питания, и собственно зарядник, в корпусе фиксаторе модуля аккумуляторных батарей.

https://www.youtube.com/watch?v=k5hW5_UqMU4

Видео:Как зарядить аккумулятор от шуруповёрта без родного зарядногоСкачать

Блок питания рассматривать нет смысла, его схема стандартная – трансформатор, диодный мост, конденсаторный фильтр и выпрямитель. На выходе, как правило, 18 вольт, для классических 14 вольтовых аккумуляторных батарей.

Плата управления зарядом занимает площадь спичечного коробка:

Как правило, никакого теплоотвода на таких сборках нет, разве что нагрузочный резистор большой мощности. Поэтому подобные устройства часто выходят из строя. Возникает вопрос: как зарядить шуруповерт без зарядного устройства?

Решение простое для человека, умеющего держать в руках паяльник:

• Первое условие – наличие источника питания. Если «родной» блок исправен, достаточно собрать несложную схему управления. В случае выхода из строя всего комплекта – можно использовать блок питания для ноутбука. На выходе требуемые 18 вольт. Мощности такого источника хватит за глаза для любого комплекта аккумуляторов
• Второе условие – элементарные навыки сборки электросхем. Детали самые доступные, можно выпаять из старой бытовой техники, или купить на радиорынке буквально за копейки.

Принципиальная схема блока управления:

На входе стабилитрон на 18 вольт. Схема управления на транзисторе KT817, усиление обеспечивает мощный транзистор КТ818. Его необходимо снабдить радиатором. В зависимости от тока заряда, не нем может рассеиваться до 10 Вт, поэтому потребуется радиатор площадью 30-40 см².

Именно экономия «на спичках» делает китайские зарядники такими ненадежными. Подстроечник 1 КОм необходим для точной установки тока заряда. Резистор 4,7 Ом, стоящий на выходе цепи, также должен рассеивать достаточно тепла. Мощность не менее 5 Вт. Об окончании заряда оповестит светодиодный индикатор, он погаснет.

Собранную схему легко разместить в корпус штатной зарядки. Радиатор транзистора выносить не обязательно, главное обеспечить циркуляцию воздуха внутри корпуса.

Экономия заключается в том, что блок питания от ноутбука, по прежнему используется по назначению.

Для бытового шуруповерта это не страшно. Оставил заряжаться на ночь перед началом работ – на сборку шкафа хватит. Среднее время заряда китайской аккумуляторной дрели – 3-5 часов.

Импульсные

Переходим к тяжелому вооружению. Профессиональные шуруповерты используются интенсивно, и простой в работе по причине разряженного аккумулятора недопустим. Ценовой вопрос опускаем, любая серьезная техника стоит дорого. Тем более что в комплекте обычно два аккумулятора. Пока один в работе – второй на подзарядке.

Импульсный блок питания в комплекте с интеллектуальной схемой управления зарядом, заполняет батарею на 100% буквально за 1 час. Можно собрать и аналоговый зарядник с такой же мощностью. Но его вес и размеры будут сопоставимы с шуруповертом.

Всех этих недостатков лишены импульсные зарядники. Компактный размер, высокие токи заряда, продуманная защита. Проблема одна: сложность схемы, и как следствие – высокая цена. Тем не менее, можно собрать и такое устройство. Экономия минимум в 2 раза.

Предлагаем вариант для «продвинутых» никель кадмиевых аккумуляторов, снабженных третьим сигнальным контактом.

Схема собрана на популярном контроллере MAX713. Предложенная реализация рассчитана на входное напряжение 25 вольт постоянного тока. Собрать такой источник питания не сложно, поэтому его схему опускаем.

Зарядное устройство интеллектуально. После проверки уровня напряжения, запускается режим ускоренного разряда (для предотвращения эффекта памяти). Заряд происходит за 1-1,15 часа.

Особенностью схемы является возможность выбора напряжения заряда и типа батарей. В описании на рисунке указано положение перемычек и значение резистора R19 для смены режимов.

Если фирменная зарядка профессионального шуруповерта выйдет из строя – вы сможете сэкономить на ремонте, собрав схему своими руками.

Блок питания для шуруповерта – схема и порядок сборки

Многим знакома ситуация: шуруповерт жив-здоров, а блок аккумуляторов приказал долго жить. Есть масса способов восстановления АКБ, но не всем нравится возиться с токсичными элементами.

Как использовать электроприбор

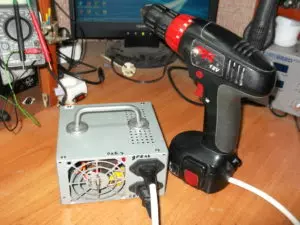

Ответ прост: подключить внешний блок питания. Если у вас типичный китайский прибор с аккумуляторами 14,4 вольта – можно использовать автомобильный аккумулятор (удобно для работы в гараже). А можно подобрать трансформатор с выходом 15-17 вольт, и собрать полноценный БП.

https://www.youtube.com/watch?v=cS-e7VO8VkI

Набор деталей самый недорогой. Выпрямитель (диодный мост) и термостат для защиты от перегрева. Остальные элементы имеют сервисную задачу – индикация входного и выходного напряжения. Стабилизатор не требуется – электродвигатель вашего шуруповерта не такой требовательный, как аккумулятор.

Как видите, оживить аккумуляторную дрель не так уж и сложно. Главное не принимать поспешного решения: «выбросить и купить новый электроприбор»

Если у вас полностью вышли из строя аккумуляторы шуруповерта, то вы можете переделать его на сетевой как сделать такой блок питания смотрите в этом видео

Тут можете скачать печатную плату в формате lay

Так выглядит схема переделки зарядного устройства.

Источник: http://obinstrumente.ru/elektroinstrument/shurupovert/zaryadnoe-ustrojstvo-dlya-shurupoverta.html

Зарядное Для Шуруповерта 18 Вольт Своими Руками

Доработка зарядного устройствашуруповерта 13

Шуруповерт — неподменный инструмент, увы обнаруженный недочет принуждает пошевелить мозгами что, чтоб внести кое-какие доработки и сделать лучше схему его зарядного устройства.

Оставив шуруповерт зарядиться на ночь, автор этого видео блогер AKA KASYAN наутро обнаружил нагрев акб непонятного происхождения. Притом нагрев был достаточно серьезным. Это не нормально и резко сокращает срок службы аккумулятора.

К тому же опасно с точки зрения пожаробезопасности.

Разобрав зарядное устройство, стало ясно, что внутри простейшая схема из трансформатора и выпрямителя. В док-станции всё было еще хуже.

Видео:Зарядное для шуруповертаСкачать

Индикаторный светодиод и небольшая схема на одном транзисторе, которая отвечает только за срабатывание индикатора, когда в док-станцию вставлен акб.

Никаких узлов контроля заряда и автоотключения, только блок питания, который будет заряжать бесконечно долго, пока последний не выйдет из строя.

Поиск информации по проблеме привел к выводу, что почти у всех бюджетных шуруповёртов точно такая же система заряда. И лишь у дорогих приборов процессор на управлением реализована умные системы заряда и защит как на самом заряднике, так и в аккумуляторе.

Согласитесь, это ненормально. Возможно, по мнению автора ролика, производители специально используют такую систему для того чтобы аккумуляторы быстро выходили из строя.

Рыночная экономика, конвейер дураков, маркетинговая тактика и прочие умные и непонятные слова.

Давайте доработаем это устройство, добавив систему стабилизации напряжения и ограничения тока заряда. Аккумулятор на 18 вольт, никель-кадмиевый с емкостью в 1200 миллиампер часов. Эффективный ток заряда для такого акб не более 120 миллиампер. Заряжаться будет долго, но зато безопасно.

Давайте сначала разберемся, что нам даст такая доработка. Зная напряжение заряженного аккумулятора, мы выставим на выходе зарядника именно это напряжение. И когда аккумулятор будет заряжен до нужного уровня, ток заряда снизится до 0.

Процесс прекратится, а стабилизация тока позволит заряжать аккумулятор максимальным током не более 120 миллиампер независимо от того, насколько разряжен последний.

Иными словами мы автоматизируем процесс заряда, а также добавим индикаторный светодиод, который будет гореть в процессе заряда и погаснет в конце процесса.

Как зарядить аккумулятор от шуруповёрта без родного зарядного

Как зарядить аккумулятор от шуруповёрта без родного зарядного.

Владельцам шуруповертов посвящается

Скачать схему, плату и прогу расчета Заработать на aliexpress .

Все нужные радиодетали можно приобрести дешево — в этом китайском магазине.
Схема узла.

Схема такого узла очень проста и легко реализуема. Затраты всего на 1 доллар. Две микросхемы lm317. Первая включена по схеме стабилизатора тока, вторая стабилизирует выходное напряжение.

Итак, мы знаем, что по схеме будет протекать ток около 120 миллиампер. Это не очень большой ток, поэтому на микросхему не нужно устанавливать теплоотвод. Работает такая система достаточно просто.

Во время зарядки образуется падение напряжения на резисторе r1, которого хватит для того, чтобы высвечивался светодиод и по мере заряда ток в цепи будет падать. После некоторой величины падения напряжения на транзисторе будет недостаточное светодиод попросту потухнет. Резистор r2 задает максимальный ток.

Его желательно взять на 0,5 ватт. Хотя можно и на 0,25 ватт. По данной ссылке можно скачать программу для расчёта микросхемы 18.

Данный резистор имеет сопротивление около 10 ом, что соответствует зарядному тока 120 миллиампер. Вторая часть представляет из себя пороговый узел. Он стабилизирует напряжение; выходное напряжение задается путем подбора резисторов r3, r4. Для наиболее точной настройки делитель можно заменить на многооборотный резистор на 10 килоом.

Напряжение на выходе не переделанного зарядного устройства составляло около 26 вольт, при том, что проверка осуществлялась при 3 ваттный нагрузки. Аккумулятор, как уже выше было сказано, на 18 вольт. Внутри 15 никель-кадмиевых банок на 1,2 вольта. Напряжение полностью заряженного аккумулятора составляет около 20,5 вольт.

То есть на выходе нашего узла нам нужно выставить напряжение в пределах 21 вольта.

https://www.youtube.com/watch?v=WTdMCn-K4u8

Теперь проверим собранный блок. Как видно, даже при закороченном выходе ток не будет более 130 миллиампер. И это независимо от напряжения на входе, то есть ограничение тока работает как надо. Монтируем собранную плату в док-станцию. В качестве индикатора окончания заряда поставим родной светодиод док-станции, а плата с транзистором больше не нужна.

Выходное напряжение тоже в пределах установленного. Теперь можно подключить аккумулятор. Светодиод загорелся, пошла зарядка, будем дожидаться завершения процесса. В итоге можно с уверенностью сказать что мы однозначно улучшили эту зарядку.

Аккумулятор не нагревается, а главное его можно заряжать сколько угодно, поскольку устройство автоматически отключается, когда аккумулятор будет полностью заряжен.

Источник: https://ctln.ru/zarjadnoe-dlja-shurupoverta-18-volt-svoimi-rukami/

Как сделать зарядное устройство для шуруповёрта?

Часто родное зарядное устройство, входящее в комплект шуруповерта, работает медленно, долго заряжая аккумулятор. Тем, кто интенсивно использует шуруповерт, это очень мешает в работе.

Несмотря на то, что в комплект входит обычно два аккумулятора (один установлен в рукоятку инструмента и в работе, а другой подключен к зарядному устройству и находится в процессе зарядки), часто владельцы не могут приспособиться к рабочему циклу аккумуляторов.

Тогда имеет смысл изготовить зарядное устройство своими руками и зарядка станет удобнее.

Виды батарей

Аккумуляторы неодинаковы по типам и режимы заряда у них могут быть разными.  Никель-кадмиевые (Ni-Cd) батареи являются очень хорошим источником энергии, способны отдавать большую мощность. Однако, по экологическим причинам их производство прекращено и они будут встречаться все реже и реже. Сейчас всюду их вытеснили литий-ионные аккумуляторы.

Сернокислотные (Pb) свинцовые гелевые аккумуляторы имеют неплохие характеристики, но утяжеляют инструмент и поэтому не пользуются особой популярностью, несмотря на относительную дешевизну.

Поскольку они гелевые (раствор серной кислоты загущается силикатом натрия), то никаких пробок в них нет, электролит из них не вытекает и ими можно пользоваться в любом положении.

(Кстати, и никель-кадмиевые аккумуляторы для шуруповертов тоже относятся к классу гелевых.)

Литий-ионные аккумуляторы (Li-ion) являются сейчас наиболее перспективными и продвигаемыми в технике и на рынке. Их особенностью является полная герметичность ячейки.

Они имеют весьма высокую удельную мощность, безопасны в обращении (благодаря встроенному контроллеру заряда!), выгодно утилизируются, являются наиболее экологически чистыми, имеют малый вес.

В шуруповертах в настоящее время применяются очень часто.

Режимы заряда

Номинальное напряжение Ni-Cd ячейки 1.2 В. Никель-кадмиевый аккумулятор заряжается током от 0.1 до 1.0 номинальной емкости. Это означает, что аккумулятор емкостью 5 амперчасов можно заряжать током от 0.5 до 5 А.

Видео:Переделка стандартной зарядки интерскол под Li-ion-18650 своими рукамиСкачать

Заряд сернокислотных аккумуляторов хорошо знаком всем людям, держащим в руках шуруповерт, ведь практически каждый их них еще и автолюбитель. Номинальное напряжение ячейки Pb-PbO2 составляет 2.0 В, а ток зарядки свинцового сернокислотного аккумулятора всегда 0.1 C (доля тока от номинальной емкости, см. выше).

Литий-ионная ячейка имеет номинальное напряжение 3.3 В. Ток заряда литий-ионного аккумулятора, 0.1 C. При комнатной температуре этот ток можно плавно повышать до 1.0 С – это быстрый заряд. Однако, это годится только для тех батарей, которые не были переразряжены. При заряде литий-ионных батарей следует точно соблюдать напряжение. Заряд производится до 4.2 В точно.

Превышение резко снижает срок службы, понижение – уменьшает емкость. При зарядке следует следить за температурой. Теплый аккумулятор следует либо ограничить током до 0.1 С, либо отключить до остывания.

ВНИМАНИЕ! При перегреве литий-ионного аккумулятора при зарядке свыше 60 градусов Цельсия возможен его взрыв и возгорание! Не следует слишком полагаться на встроенную электронику безопасности (контроллер заряда).

При заряде литиевой батареи, контрольное напряжение (напряжение окончания заряда) образует приблизительный ряд (точные напряжения зависят от конкретной технологии и указаны в паспорте на батарею и на ее корпусе):

Напряжение заряда следует контролировать мультиметром или схемой с компаратором напряжения, настроенным точно на применяемую батарею. Но для “электронщиков начального уровня” реально можно предложить только простую и надежную схему, описанную в следующем разделе.

Зарядное устройство + ()

Зарядное устройство, которое предлагается ниже, обеспечивает нужный зарядный ток для любого аккумулятора из всех перечисленных. Шуруповерты питаются от аккумуляторов с разными напряжениями 12 вольт или 18 вольт.

Это неважно, главный параметр зарядного устройства для аккумуляторов – ток заряда. Напряжение зарядного устройства при отключенной нагрузке всегда выше номинального, оно падает до нормы при подключении батареи при заряде.

В процессе заряда оно соответствует текущему состоянию аккумулятора и обычно чуть выше номинального в конце заряжания.

https://www.youtube.com/watch?v=_-_ZFauKMes

Зарядное устройство представляет собой генератор тока на мощном составном транзисторе VT2, который питается от выпрямительного мостика, подключенного к понижающему трансформатору с достаточным выходным напряжением (см. таблицу в предыдущем разделе).

Этот трансформатор должен также иметь достаточную мощность, чтобы обеспечить необходимый ток при длительной работе без перегрева обмоток. Иначе он может сгореть.

Ток заряда выставляется регулировкой резистора R1 при подключенном аккумуляторе. Он остается постоянным в процессе заряда (тем постоянней, чем выше напряжение от трансформатора.

Примечание: напряжение от трансформатора не должно превышать 27 В).

Резистор R3 (не менее 2 Вт 1 Ом) ограничивает максимальный ток, а светодиод VD6 горит, пока идет заряд. К концу заряда, свечение светодиода уменьшается и он гаснет. Тем не менее, не забывайте про точный контроль напряжения литий-ионных аккумуляторов и их температуру!

Все детали в описанной схеме монтируются на печатной плате из фольгированного текстолита. Вместо диодов, указанных в схеме, можно взять русские диоды КД202 или Д242, они довольно доступны в старом электронном ломе.

Располагать детали надо так, чтобы на плате оказалось как можно меньше пересечений, в идеале ни одного. Не следует увлекаться высокой плотностью монтажа, ведь вы собираете не смартфон.

Распаивать детали вам будет значительно легче, если между ними останется по 3-5 мм.

Транзистор должен быть установлен на теплоотводе достаточной пощади (20-50 см.кв). Все части зарядного устройства лучше всего смонтировать в удобный самодельный корпус. Это будет самым практичным решением, в работе вам ничто не будет мешать.

Но здесь могут возникнуть большие сложности с клеммами и подключением к аккумулятору. Поэтому лучше сделать так: взять старое или неисправное зарядное устройство у знакомых, подходящее к вашей модели аккумулятора, и подвергнуть его переделке.

• Вскрыть корпус старого зарядного устройства.
• Удалить из него всю бывшую начинку.
• Подобрать следующие радиоэлементы:

• Выбрать подходящий размер для печатной платы, помещающейся в корпус вместе с деталями из приведенной схемы, нарисовать нитрокраской ее дорожки по принципиальной схеме, протравить в медном купоросе и распаять все детали. Радиатор для транзистора нужно установить на алюминиевой пластинке так, чтобы она не касалась ни с какой частью схемы. Сам транзистор плотно прикручивается к ней винтиком и гайкой М3.
• Собрать плату в корпусе и припаять клеммы по схеме строго соблюдая полярность. Вывести провод для трансформатора.
• Трансформатор с предохранителем на 0.5 А установить в небольшой подходящий корпус и снабдить отдельным разъемом для подключения переделанного зарядного блока. Лучше всего взять разъемы от компьютерных блоков питания, папу установить в корпус с трансформатором, а маму подключить к диодам мостика в зарядном устройстве.

Собранное устройство будет работать надежно если вы аккуратно и тщательно проделали

Источник: http://instrument-blog.ru/elektroinstrumenty/delaem-zaryadnik-dlya-shurupovyorta.html

Как сделать зарядное для шуруповерта

Все шуруповерты, работающие от аккумуляторов комплектуются зарядными устройствами.

Однако некоторые из них очень медленно выполняют зарядку аккумулятора, что при интенсивном использовании инструмента создает определенные неудобства.

В этом случае даже два аккумулятора, входящие в комплект, не позволяют настроить нормальный рабочий цикл. Наилучшим выходом из подобной ситуации будет зарядное для шуруповерта, изготовленное своими руками, по наиболее подходящей схеме.

Устройство шуруповерта

Несмотря на разнообразие моделей, общее устройство шуруповертов довольно универсальное, а принцип действия практически одинаковый. Они могут различаться только внешним видом, компоновкой отдельных деталей, наличием или отсутствием дополнительных функций.

https://www.youtube.com/watch?v=STRqNmBT__4

Питание шуруповертов может быть сетевым от напряжения 220В или аккумуляторным. Общая конструкция шуруповерта включает следующие элементы и составляющие:

• Корпус. Изготавливается из твердых пластмасс, что способствует облегчению конструкции и снижению себестоимости. В некоторых моделях применяются металлические сплавы, придающие конструкции повышенную прочность. Представляет собой пистолет с удобной рукояткой, при разборке разделяется на две половинки.
• Патрон. В нем закрепляются насадки, которым затем передается вращательное движение. Обычно используется трехкулачковое, самозажимное и самоцентрирующееся устройство. Внутри имеется шестигранное углубление, куда вставляется хвостовик насадки. Для закрепления в патроне насадки вставляются между кулачками и зажимаются вращением муфты.
• Электрическая часть. Состоит из малогабаритного электрического двигателя коллекторного типа. В устройствах, работающих от сети используются двухфазные двигатели переменного тока, рассчитанные на 220В. Их запуск осуществляется с помощью пускового конденсатора. В аккумуляторных шуруповертах устанавливаются электродвигатели постоянного тока. Постоянный ток поступает от аккумулятора, выполненного в виде набора элементов, объединенных в общем корпусе. Мощность шуруповерта определяется по выходному напряжению батареи.
• Элементы цепи. Для включения используется специальная кнопка, расположенная на рукоятке. Обычно кнопочные выключатели работают в паре с регуляторами напряжения. То есть, величина напряжения, подаваемого на двигатель, зависит от усилия, прилагаемого при нажатии кнопки. Здесь же устанавливается и рычаг переключения, обеспечивающий реверс вращения вала за счет изменения полярности электрического сигнала. От кнопки сигнал поступает непосредственно на ротор через коллектор. Электрический контакт обеспечивается графитными щетками определенных размеров.
• Механические части и детали. Основой конструкции является редуктор планетарного типа, с помощью которого крутящий момент передается от вала к выходному шпинделю. В качестве дополнительных элементов используются водило, кольцевая шестерня и сателлиты. Все детали находятся внутри корпуса и по очереди взаимодействуют друг с другом.

Важной составной частью считается муфта регулировки вращения, устанавливающая определенный крутящий момент. С ее помощью прекращается вращение вала после вкручивания шурупа. Остановка происходит из-за увеличения сопротивления вращению. Данная мера предотвращает срыв резьбовой части шурупа и выход из строя самого шуруповерта.

Схемы зарядных устройств для шуруповертов

В одних и тех же шуруповертах могут использоваться различные типы аккумуляторов, отличающихся параметрами и техническими характеристиками. В связи с этим, к ним требуются разные зарядные устройства.

Поэтому перед тем как приобрести или сделать зарядник для шуруповерта своими руками, нужно определить тип батареи и условия эксплуатации.

Кроме того, рекомендуется изучить основные схемы, чаще всего используемые в зарядных устройствах.

Зарядка на микроконтроллере. Размещается в обычном корпусе, оборудована звуковой и световой сигнализацией о начале и окончании заряда. Данная схема обеспечивает корректную зарядку батареи.

В начале работы загораются а затем гаснут светодиоды. Индикация сопровождается звуковым сигналом. Таким образом выполняется тестирование работоспособности устройства.

После этого светодиод красного цвета начинает равномерно мигать, что указывает на нормальный процесс зарядки.

Видео:КАК СДЕЛАТЬ ШУРУПОВЁРТ РАБОТАЮЩИЙ ОТ 220 ВОЛЬТ БЕЗ ВЛОЖЕНИЙСкачать

По достижении аккумулятором полного заряда, красный светодиод перестает мигать, а вместо него загорается зеленый, сопровождающийся звуковым сигналом. Это означает, что зарядка окончена.

Установка уровня напряжения, который должен быть при полной зарядке, осуществляется с помощью переменного резистора. При этом значение входного напряжения равно напряжению полностью заряженной батареи плюс один вольт. В схеме используется любой полевой транзистор, имеющий Р-канал и наиболее подходящий по токовым характеристикам.

https://www.youtube.com/watch?v=_0WXmu0Q5gU

Для того чтобы обеспечить зарядку на уровне 14В, напряжение, подаваемое на вход должно составлять не менее 15-16В. Порог срабатывания, отключающий зарядное устройство, устанавливается с помощью переменного резистора на уровне 14,4В.

Сам процесс зарядки протекает в виде импульсов, отображаемых на светодиоде.

В промежутках между импульсами контролируется напряжение на батарее и по достижении нужного значения происходит подача звукового сигнала совместно с миганием светодиода об окончании зарядки.

Существуют и другие схемы зарядных устройств. Например, зарядка для дрели-шуруповерта работает с напряжением 18 вольт. При зарядке батареи на 14,4В зарядный ток подбирается с помощью резистора.

Зарядка для шуруповерта своими руками

Проблема собственноручного изготовления зарядного устройства возникает не так уж и часто, в связи с большим количеством вариантов, подходящих практически для всех моделей шуруповертов.

Просто иногда возникают ситуации, когда зарядка отсутствует, или она неожиданно вышла из строя, а приобрести новую нет возможности.

В этом случае можно попытаться самостоятельно изготовить зарядное устройство.

Предварительно следует запастись всеми необходимыми материалами. Потребуется батарея в нерабочем состоянии, стакан от аккумулятора, паяльник, термопистолет, обычная крестовая отвертка, дрель и острый нож со сменными лезвиями.

После этого можно приступать к изготовлению зарядного устройства. В первую очередь выполняется вскрытие зарядного стакана, после этого от клемм отпаиваются все проводники. Далее производится удаление внутренней электроники.

При выполнении этой операции нужно соблюдать полярность клемм, чтобы в дальнейшем не возникло путаницы и ошибок.

Корпус нерабочей батареи нужно вскрыть и аккуратно отпаять провода от клемм. Для дальнейшей работы потребуется разъем и верхняя крышка. Плюс и минус на клеммах отмечаются карандашом или маркером.

В основании зарядного стакана намечаются отверстия, через которые будет крепиться заготовленная крышка и выводы питающих проводов.

Проводники аккуратно пропускаются через отверстия с соблюдением полярности, после чего они соединяются с клеммами и разъемами методом пайки.

Далее корпус нужно скрепить специальным термоклеем, крепление нижней крышки к основанию стакана осуществляется с помощью саморезов. Получившуюся конструкцию нужно вставить в аккумулятор и начинать процесс зарядки.

Мигающий индикатор будет указывать на правильную сборку устройства. Лишь немногие зарядники укомплектованы так называемыми умными системами, существенно продлевающими срок эксплуатации батареи.

Эту проблему может решить зарядное устройство для шуруповерта 18 вольт.

В конструкцию обычной зарядки добавляется система стабилизации напряжения и ограничение заряжающего тока. В итоге получается конструкция никель-кадмиевого аккумулятора, емкость которого составляет 1200 мАч. Зарядка будет выполняться в безопасном режиме, максимальным током не выше 120 мА, но времени для этого будет затрачиваться больше, чем обычно.

Источник: https://electric-220.ru/news/kak_sdelat_zarjadnoe_dlja_shurupoverta/2017-06-19-1300

Зарядка Для Шуруповерта 18 Вольт Своими Руками

Зарядное устройство для шуруповерта 12 вольт, сделанное в кустарных условиях

Шуруповерт – один из самых универсальных электроинструментов. В этом деле удостоверились наверное на собственном опыте.

Но даже таковой расчудесный инструмент имеет свои недочеты. Какой-то из них – это зарядное устройство. При его поломке бывает трудно отыскать подходящий к подходящей для вас модели. А когда и найдется таковой, стоимость оказывается высочайшей, и проще приобрести новый шуруповерт. Ещё одной неувязкой будет неспешная зарядка аккума.

Наверное юзеры решают сделать зарядное устройство самостоятельно. Далее вы сможете узнать, что для этой цели необходимо, и как сделать такое устройство на 12 и 18 вольт.

Самодельное зарядное для шуруповерта

Как будет произведена грамотная установка как начать работу, нужно найти, какого типа аккумулятор употребляется в вашем шуруповерте. Они бывают свинцовые, никелевые, литиевые, другие. Отталкиваясь от типа батареи, необходимы различные конструкции зарядных. Каждая батарея имеет свои особенности и правила эксплуатации.

Литий-ионные батареи употребляются на данный момент в большинстве случаев. Батареи такового рода числятся самыми неопасными и экологически незапятнанными. При их использовании необходимо точно учесть напряжение. Увеличение либо снижение напряжения резко уменьшают длительность работы и емкость таких батарей.

https://www.youtube.com/watch?v=cxGpxnGuIlg

До того как начать работу, удостоверьтесь, что обладаете всеми необходимыми познаниями в области электросхем и паяния.

Для выполнения работ для вас пригодятся:

• зарядный стакан;
• батарея, которая не работает;
• ножик и лезвия;
• дрель;
• паяльничек;
• провода длиной не менее 15 см;
• отвертка;
• термопистолет.

В большинстве случаев встречаются шуруповерты, где употребляются батареи с напряжением 12 и 18 вольт.

Обычное и надежное зарядное устройство для шуруповерта на дому

Тут видео я покажу как сделать обычное и надежное зарядное устройство для хоть какого шуруповерта из гото.

Чтоб заняться переделкой зарядного, необходимо разобраться в конструкции. Агрегат состоит из генератора тока на составном транзисторе, который получает ток от выпрямительного мостика. Он, опять же, подсоединен к понижающему трансформатору с нужным выходным напряжением.

Видео:Зарядка для шуруповерта из блока питания от принтераСкачать

Необходимо, чтоб трансформатор выдавал нужную мощность. Это принципиально для длительной работы устройства. Иначе он сгорит. Ток регулируется резистором при вставленном аккуме. Ток неизменный в свое время всей зарядки. Чем выше мощность трансформатора, тем стабильнее заряд.

Зарядное устройство для шуруповерта 12 вольт на дому

Таковой агрегат подходит для литий-ионных аккумов от 900 mAh и чем просто. Чтоб сделать его, необходимо выполнить последующие шаги:

1. В начале нужно взять зарядный стакан и осторожно вскрыть.
2. После такого факта отклеить клеммы и всю электронику при помощи паяльничка.
3. Потом необходимо в неработающей батарее отпаять клеммы с плюса и минуса, и снова используя паяльничек. Чтоб не спутать полярность, пометьте маркером или ручкой плюсы и минусы.
4. В разобранном зарядном стакане необходимо пометить, где расположим провода.
5. Потом нужно просверлить отверстия. Поперечник конечно прирастить, используя ножик.
6. После чего провода вводят в просверленные под их дырки и припаивают к приготовленному стакану, соблюдая при всем этом полярность.
7. Используя термопистолет, прикрепляют крышку от батареи к зарядному стакану.
8. В конце всех проделанных операций нижняя крышка прикрепляется назад к зарядному стакану.

Таким макаром вы сами смастерили зарядное устройство.

Зарядка для шуруповерта 18 вольт в кустарных условиях

Сделать зарядное на 18 вольт можно по схеме, описанной чуть повыше. Если родной блок в обычном состоянии, для переделки используют его. Если нет, за базу конечно взять блок питания от ноутбука. Он выдает в это время нужные 18 вольт.

Сделать агрегат конечно по схеме, нередко встречающейся в вебе. Такая переделка позволяет ускорить время зарядки аккума. Согласно схеме, ток поступает в аккумулятор, а управление осуществляется при помощи транзистора. Он влияет на показания индикатора. Тогда ток снижается в течении зарядки, и светодиод угасает.

Как теперь мы понимаем, устройство далековато не самое сложное. Хоть какой мастер может сделать лучше зарядный агрегат к собственному шуроповерту. Таким макаром вы сделаете зарядчик более надежным, с возможностью ускоренной подзарядки аккумов.

Источник: https://vdiweb.ru/zarjadka-dlja-shurupoverta-18-volt-svoimi-rukami/

Видео

Зарядка аккумулятора шуруповёрта.Скачать

Зарядное устройство для любых шуруповертов (Ака Касьян)Скачать

Секретная фишка АКБ! Как зарядить АКБ шуруповерта без заводского зарядного. #diy #elonmusk #18650Скачать

Зарядное устройство Makita 18 вольт своими рукамиСкачать

Как переделать зарядное устройство от шуруповёрта Интерскол.Скачать

Переделка шуруповерта 14V на литий (Li-ion) с переделкой зарядного устройстваСкачать

Как самому зарядить аккумулятор шуруповерта,если нет оригинального зарядного!)))Скачать

Мини зарядник для шуруповëрта 18В своими руками BL18 Makita на 3Д принтереСкачать

Как Зарядить Шуруповёрт зарядкой от ноутбука?Скачать

Переделка зарядки шуруповерта на li-ion CC CV зарядка из UC18YG HitachiСкачать

Как зарядить аккумулятор шуруповерта от зарядки Makita.Скачать

Зарядное устройство CC CV для Li-Ion батареи шуруповерта.Скачать

Зарядка для MAKITA даром!Скачать

Тест зарядных устройств для переделанных шуруповертов с Ni-Cd на Li-Ion аккумуляторыСкачать
