Стойка для дрели своими руками: инструкция по сборке самодельного инструмента

Наличие электрической дрели от известного изготовителя еще не гарантия комфортной работы с инструментом – при продолжительной работе руки устают, повышается риск получения травм и неточностей. Избежать подобных неудобств получится за счет универсальной и удобной стойки, отличающейся своим удобством в эксплуатации, а также большой надежностью и немалым набором возможностей.

Что должна уметь стойка для дрели?

Как правило, производители при сборке данного инструмента ориентируются на следующие моменты:

• Приспособление должно расширять диапазон возможностей инструмента. К примеру, при наличии качественной и прочной стойки появляется возможность при помощи дрели выполнять и фрезерование плоских поверхностей;
• Стойка повышает точность позиционирования сверла, размещая инструмент строго перпендикулярно относительно рабочей поверхности, что особенно важно при сверлении материалов, толщина которых больше диаметра сверла в два раза. В противном случае просверленное отверстие может пойти под углом, что недопустимо;

• Стойка сильно выручает при работе с твердыми материалами, когда на начальном этапе достаточно сложно удерживать сверло в одном месте, избегая скольжения по поверхности;

• Помимо всего прочего, качественная стойка должна позволять сверлить отверстия под разными углами, а нестрого перпендикулярно! К примеру, с помощью современных моделей мастера получают возможность выполнять отверстия дрелью под углами в 60-70 градусов.

Учитывая все вышеперечисленное, современная стойка для дрели способна не просто удачно дополнить инструмент, а сделать из него полноценный мини-станок, в особенности, если опорная поверхность позволяет удобно фиксироваться к слесарному станку или имеет достаточную массу для более надежной фиксации.

Типовая конструкция современных моделей предусматривает следующее:

• Устойчивость крепежных составляющих от воздействия вибраций во время работы с дрелью. В этом случае стойка полностью поглощает все колебания;
• Опорную плиту, оснащенную Т-образными пазами, для крепления обрабатываемой заготовки. При этом пазы могут размещаться по диагонали опорной поверхности или параллельно размерам основания. Кроме этого, есть варианты дополнения конструкции стойки тисками, но такое решение увеличивает габариты оснастки;
• Возможность настройки высоты расположения дрели;
• Настраиваемый вылет, позволяющий работать с крупными заготовками, удерживать которые навесу небезопасно и проблематично;
• Механическое ограничение глубины отверстия.

Однако чаще всего даже качественная и дорогостоящая стойка для дрели не способна выполнить все перечисленные требования. К примеру, сегодня фактически не существует одновременно надежного и универсального гнезда для фиксирования дрели от любого изготовителя, так как унификация подобного приспособления в большинстве случаев невозможна!

Небольшим альтернативным решением для стойки могут стать специальные направляющие для электрической дрели, которые решают одну простую задачу – направляют сверло в нужную точку. Тем не менее это не избавляет от усталости в руках, которая все равно появится при продолжительной работе с инструментом.

Размеры и конструктивные особенности приспособлений

Сегодня в магазинах можно найти конструкции изделий от зарубежных изготовителей, будь то из Болгарии, Германии или Китая, так и отечественные, например, марки Энкор, Калибр, Кратон и т.п. Разберем некоторые из них.

Wolfcraft

В случае со стальной стойкой Wolfcraft модели 5027000 из Германии отличительными особенностями станут:

1. Захватные лапы на массивной чугунной плите для крепления имеющейся заготовки.
2. Механический ограничитель глубины сверления. При этом узел оснащается специальной миллиметровой отсчетной шкалой.
3. Пружина, обеспечивающая плавный возврат дрели в изначальное положение, что удобно при многократном повторении одинаковых действий.
4. Механизм, отвечающий за автоматическое отключение инструмента при сверлении нескольких отверстий равной глубины.
5. Основная опорная колонна, фиксируемая со стальной рейкой, соединенной с колесом опорного узла. Это гарантирует наиболее точное позиционирование стойки при обработке заготовки. Вместе с эти исключается и самопроизвольное проворачивание дрели при работе.

Некоторые модели от Wolfcraft для удерживания и предотвращения падения сверла оснащаются двухступенчатой конструкцией с дополнительной рукояткой.

https://www.youtube.com/watch?v=3xxwvech2Bw

О долгом сроке эксплуатации и хорошей надежности немецкого инструмента многие знают не понаслышке. На ряду с этим основной комплект не предусматривает крепежных тисков, а посадочный диаметр остается неизменным, без возможности настройки.

В готовой сборке масса стойки достигает 8,5 килограмм, чего достаточно для работы с дрелями не тяжелее 1,7 килограмма. Это правило исходит из соотношения веса опорного и вибрирующего инструмента, который не должен быть меньше 5,22. В случае с ударными нагрузками это значение возрастает до 10.

Стоимость изделия составляет 7-7,5 тысяч рублей.

Sparky

Кроме электродрелей, болгарский производитель Sparky изготавливает еще и стойки для них, что существенно упрощает оснастку. Немецкий инструмент известен своим высоким качеством, а потому покупатель, помимо электрической дрели от Sparky, может смело брать в комплекте и стойку, особенно, если учесть ее демократичную стоимость – 3,5-4 тысячи рублей.

К конструктивным особенностям стоек от Sparky можно отнести:

1. крепежная рамка изготавливается из алюминия, предлагая ограниченную жесткость.
2. Электродрель оснащается хомутовым зажимом без узла фиксации из-за чего его необходимо будет периодически подтягивать при продолжительной эксплуатации инструмента.
3. Полная унификация с моделями данного изготовителя.
4. Присутствие возвратной пружины.
5. Нет механизма для ограничения смещения сверла.
6. Присутствие лишь посадочных мест под тисочные захваты на опорной плите заставляет использовать в работе дополнительно зажимные тиски.

Важно заметить, что стойки от Sparky не рекомендуется применять в паре с дрелями мощностью больше 1000 Вт! Так как вес стойки составляет всего 6 килограмм, то для работы стоит подбирать дрель массой 1,5-1,6 килограмма, хотя производитель гарантирует хорошую устойчивость приспособления и в паре с 3-килограммовыми моделями.

Калибр

Отечественный производитель изготавливает собственную линейку стоек для разного рода электроинструмента, для дрелей в том числе. Из широкого ряда моделей наибольшей популярностью пользуется Калибр 96202, который предлагает:

1. Специальные гнезда для фиксации стойки непосредственно к слесарному верстаку, уменьшая таким образом ограничения на вес применяемой электрической дрели. Исходя из этого, масса стойки составляет всего 2 килограмма.
2. Диагональное размещение Т-образных пазов для монтажа захватных лап.
3. Градуированная шкала поверх подвижной каретки, существенно ускоряющая предварительную установку дрели перед началом работ.
4. Клеммный метод фиксации инструмента, гарантирующий надежное крепление дрели при умеренных вибрациях.

Стоимость стоек Калибр находится в районе 1,4-1,5 тысяч рублей, что выступает главным достоинством изделий данной торговой марки.

Самодельная стойка для дрели

Если у вас имеются соответствующие заготовки, то сделать своими руками стойку для дрели не составит труда. Перед началом сборки стоит подыскать подходящую опору и грамотно составленные чертежи.

ПМТ-3 конструкции Берковича-Хрущева часто использовался и используется до сих пор в практике металлографических исследований для замера микротвердости металлов. Порою оптическая составляющая микротвердомера ломается, а так как измерительный инструмент уже не выпускается, то такое основание как нельзя лучше подходит для самостоятельного выполнения стойки.

Микротвердомер состоит из следующих компонентов:

1. Основание.
2. Ручка для настройки предметного столика вдоль оси Х.
3. Ручка для настройки предметного столика вдоль оси У.
4. Винт с резьбой.
5. Специальное зажимное кольцо.
6. Штативная головка.
7. Микрометрический винт для крепления тубуса.
8. Микрометрический винт для смещения тубуса.
9. Поворотный шток.
10. Измеритель.
11. Наконечник.
12. Окуляр.
13. Штатив.

Остальные элементы, указанные на изображении, для переделки приспособления не имеют значения.

https://www.youtube.com/watch?v=sHJ25oHU0pY

Тубус вынимается из штатива, после чего, пользуясь его посадочной поверхностью, в ней выполняется отверстие для дрели. В зависимости от унифицированных габаритов самих стоек диаметр готового отверстия должен быть порядка 43 миллиметров.

Специальное направляющее кольцо, высотой равной, как минимум, паре диаметров опорной составляющей корпуса дрели, размещается внутри клеммного зажима винта. За место небольших отверстий на поверхности штатива реализуется пара отверстий для резьбы М10-М12. При желании в шпоночном пазу винта можно зафиксировать металлическую шкалу, которая упростит регулировку смещения штатива.

После того, как оптическая составляющая микротвердомера будет удалена вместе с предметным столиком, остальную часть можно запросто использовать в качестве стойки для инструмента. Роль зажима отлично выполнят крепежные отверстия в основании прибора, рассверленные на больший диаметр.

Видео:Стойка для дрели. Homemade Drill pressСкачать

Помимо указанного способа, самодельная стойка для дрели может быть изготовлена и по другому сценарию. Для массивной дрели роль стойки отлично сыграет основание от переносного сверлильного станка.

Выполнение самодельной стойки иными методами может отличаться некоторыми недостатками, среди которых:

• Пониженная точность сборки некоторых элементов;
• Слабая жесткость готовой конструкции;
• Слабое гашение вибраций при работе с инструментом;
• Наличие больших зазоров в сочленениях, что может стать причиной образования люфта.

Собранная своими руками стойка для дрели способна сэкономить немало средств, предлагая характеристики, ничем не уступающие магазинному аналогу.

Источник: https://ProStrouky.ru/instrumenty-i-oborudovanie/stojka-dlya-dreli-preimushhestva-razlichnyx-modelej-instrukciya-dlya-samostoyatelnoj-sborki.html

Делаем стойку для дрели своими руками: инструкция, чертежи, видео

Значительно расширить функционал ручного инструмента позволяет стойка для дрели, своими руками сделать которую совсем несложно. Размещение дрели на такой стойке (ее можно сделать и поворотной), позволяет превратить обычный ручной инструмент в эффективный сверлильный станок, который удастся с успехом использовать для выполнения различных технологических операций.

Самодельная стойка для дрели из деревянных элементов

Достоинства и недостатки самодельной стойки

Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:

• изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
• сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
• чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
• при желании всегда можно создать станок из дрели собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.

Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей

Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:

• для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
• по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
• самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.

Cтойка для дрели из дерева: вариант №1

Вариант стойки с довольно подробной инструкцией по сборке в формате фотоподборки, иллюстрирующей этапы изготовления.

Для создания данной модели вам понадобятся доски толщиной как минимум 20 мм, небольшой ящик с мебельными направляющими и стержень с резьбой для подвижной части стойки, пара десятков коротких и десятка три длинных шурупов, столярный клей плюс стандартный в таких случаях инструмент, как то пила, струбцина, отвертка, дрель и наждачная бумага для финишной отделки.

https://www.youtube.com/watch?v=XrI4s-sTKvM

Стойка из дерева в сборе: общий вид

Cтойка для дрели из металла: вариант №2

Если нет времени на изучение чертежей и различных вариантов конструкций стоек, то предлагаем вам посмотреть содержательное видео о создании весьма функционального механизма, способного удовлетворить потребности большинства домашних мастеров.

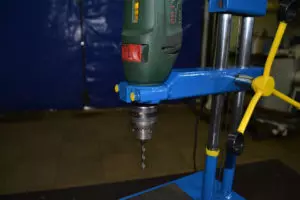

Результатом трудов станет вот такая стойка с оригинальным тросовым приводом каретки

Основные элементы стойки

Стойка для дрели, своими руками изготовить которую совсем несложно, позволяет использовать этот ручной инструмент для выполнения различных технологических операций. Функциональность, которой обладает такой станок из дрели, ограничивается только мощностью ручного инструмента, используемого для его оснащения.

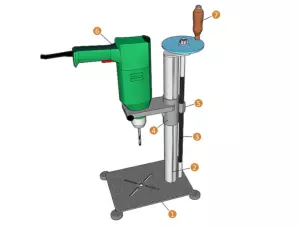

Схема одного из вариантов устройства сверлильной стойки

Если самодельная стойка для дрели изготавливается лишь для того, чтобы с ее помощью выполнять только операции сверления, то элементы ее конструкции можно сделать из деревянных брусков.

Если же вас интересует мобильная сверлильная стойка, отличающаяся высокой универсальностью, то для ее изготовления необходимо использовать конструктивные элементы из стали.

Такие стойки для дрели состоят из следующих конструктивных частей:

• несущей станины, на которой крепятся все необходимые элементы станка;
• стойки — это направляющая для дрели, на которой она закрепляется и перемещается вместе с кареткой в вертикальном направлении; управляет таким перемещением специальная ручка и ряд дополнительных элементов;
• ручки — элемента, который управляет вертикальным перемещением (подачей) дрели и инструмента, закрепленного в ней;
• дополнительных узлов, предназначенных для того, чтобы сделать приставку для дрели более функциональной.

По чертежам, размещенным ниже, можно собрать стойку вот такого плана

Чертежи деталей стойки (нажмите для увеличения)

Самодельная стойка для дрели — это легкое в монтаже устройство, а оснащение его дополнительными узлами позволяет превратить такой держатель для дрели в универсальное оборудование, с помощью которого можно выполнять различные технологические операции. Прежде чем начинать делать подобный держатель для дрели своими руками, необходимо разобраться в его конструктивных особенностях.

Станина устройства

Станина для сверлильного устройства из дрели изготавливается из металлического (толщина 10 мм) или деревянного (толщина более 20 мм) листа.

Видео:Самодельная стойка для дрели своими руками.Часть1.Homemade drill pressСкачать

Массивность станины, которую вы будете применять в качестве основания, напрямую зависит от мощности используемой дрели. Габариты станины для станка из дрели зависят от специфики работ, выполняемых на таком оборудовании.

Можно воспользоваться следующими рекомендациями по выбору габаритов станин:

• станки для выполнения вертикального сверления — 500х500 мм;
• оборудование для выполнения различных технологических операций — 1000х500 мм.

Металлическая станина – это толстая пластина с приваренными уголками

Станина, изготовленная из металлического или деревянного листа, представляет собой очень простую конструкцию. На ней вертикально размещают стойку, устойчивое положение которой обеспечивает специальная подпорка. Зафиксировать такие конструктивные элементы между собой можно при помощи винтовых соединений.

Стойка оборудования

Стойку, где будут расположены направляющие для дрели, можно также сделать из металлической или деревянной плиты.

Кроме направляющих для перемещения дрели в вертикальной плоскости, на стойке смонтирован зажим, при помощи которого инструмент на ней фиксируется.

Порядок сборки стойки можно посмотреть на обучающем видео, при этом необходимо придерживаться следующей последовательности действий:

• на подставке-станине фиксируют подпорку;
• на основании при помощи винтовых соединений закрепляют стойку станка, которую затем соединяют с подпоркой;
• на стойке фиксируют направляющие, в качестве которых можно использовать телескопические мебельные устройства;
• на подвижной части направляющих монтируют каретку, где размещают крепление для фиксации дрели.

Для стойки можно подобрать подходящие профильные трубы

https://www.youtube.com/watch?v=QlFkk68xRno

Подбирая направляющие для своего самодельного станка, следует обращать внимание на то, чтобы в них не было поперечного люфта.

Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка. Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах.

С закреплением дрели при помощи хомутов. Используемые в данной конструктивной схеме хомуты продеваются в отверстия, предварительно просверленные в каретке. Зажим дрели и ее надежная фиксация на каретке обеспечивается за счет затяжки хомутов.

Стойка из стальных труб

Ниже на видео можно ознакомиться с подробностями изготовления такого варианта стойки для дрели. Автор детально рассказывает о процессе создания своего самодельного сверлильного оборудования.

Для крепления дрели используется специальная колодка. Такая колодка представляет собой кронштейн, где закрепляется дрель.

Изготавливается кронштейн из деревянной плиты, которая крепится к каретке под углом 90 градусов, для чего используются металлические уголки.

Для фиксации дрели в колодке высверливается отверстие, диаметр которого на 0,5 мм меньше диаметра самого инструмента, и делается прорезь, позволяющая вставить инструмент в посадочное отверстие.

Отверстие в колодке на станок, предназначенное для установки дрели, выполняется по следующему алгоритму:

• на поверхности колодки чертят круг, диаметр которого соответствует диаметру устанавливаемой дрели;
• во внутренней части окружности, стараясь придерживаться линии, которая ее ограничивает, высверливают ряд отверстий небольшого диаметра;
• перегородки, которые образовались между просверленными отверстиями, прорезают при помощи ножовки или любого другого инструмента;
• используя напильник или надфиль с полукруглой формой рабочей поверхности, края полученного отверстия под дрель обрабатывают, делая их ровными.

Деревянная стойка с кареткой на мебельных направляющих

Механизм для перемещения дрели в вертикальном направлении

Самодельный станок для сверления необходимо оснастить механизмом, который будет обеспечивать перемещение дрели в вертикальном направлении. Конструктивными элементами такого узла являются:

• рукоятка, при помощи которой каретку с закрепленной на ней дрелью подводят к поверхности обрабатываемой детали;
• пружина, необходимая для того, чтобы возвращать каретку с дрелью в исходное положение.

Пружинный механизм перемещения дрели

Сделать такой механизм можно, используя две конструктивные схемы:

• пружину соединяют непосредственно с ручкой станка;
• пружины располагают в нижней части каретки — в специальных пазах.

По первому варианту конструкцию выполняют по следующей схеме:

• на стойке станка при помощи винтов фиксируют две металлические пластины, между которыми устанавливают ось, где и будет размещена ручка установки;
• на другой стороне стойки также устанавливают пластины и ось, на которой фиксируют один конец пружины, а второй ее конец соединяют с рукояткой;
• штифт, при помощи которого рукоятка соединяется с кареткой установки, располагают в продольном пазу, выполненным в ней.

Основой послужила старая стойка от фотоувеличителя «Крокус» производства Польши

Видео:Стойка для дрели с полным описание и размерамиСкачать

Если пружины находятся в нижней части механизма возврата, то рукоятка устройства также фиксируется при помощи двух пластин и оси, обеспечивающей ее движение. Пружины при такой конструктивной схеме располагаются в нижней части пазов направляющих, которые дорабатываются при помощи металлических уголков, ограничивающих их перемещение.

Принцип работы станка для сверления, в котором пружины расположены в нижней части каретки, достаточно прост: опускаясь вниз в процессе сверления, каретка с закрепленной на ней дрелью давит на пружины, сжимая их; после того, как механическое воздействие на пружины прекращается, они разжимаются, поднимая каретку и дрель в исходное положение.

Дополнительное оснащение самодельного станка

Оснащение станка из дрели дополнительными приставками позволит использовать его для сверления отверстий под углом, а также для выполнения несложных токарных и фрезерных технологических операций.

https://www.youtube.com/watch?v=AYkcnDm3ILk

Чтобы выполнять на таком оборудовании фрезерные работы, необходимо обеспечить перемещение обрабатываемой детали в горизонтальном направлении. С этой целью в конструкции станка используется подвижный горизонтальный стол, оснащенный тисками для фиксации обрабатываемой детали. Оптимальным вариантом привода такого стола является винтовая передача, приводимая в движение при помощи рукоятки.

Координатный стол для самодельного станка

При помощи самодельного сверлильного станка, в котором в качестве рабочей головки используется ручная дрель, можно сверлить отверстия под углом, если оснастить его поворотной пластиной с отверстиями, расположенными по дуге.

На такой пластине, которая может вращаться на оси, закрепленной на стойке станка, располагается каретка станка и сама дрель. Отверстия на поворотной пластине, помогающие фиксировать положение рабочей головки, выполнены под наиболее распространенными углами: 30, 45 и 60 градусов.

Порядок изготовления такого механизма выглядит следующим образом:

• в стойке станка и поворотной платине, на которой будет смонтирована каретка и закреплена дрель, высверливается центральное отверстие для оси;
• затем, используя транспортир, на поворотной пластине намечают оси отверстий, расположенных под наиболее распространенными углами, и просверливают их;
• используя осевые отверстия на стойке и поворотной пластине, совмещают два этих элемента и фиксируют их при помощи болтового соединения;
• на стойке станка просверливают три отверстия, которые будут использоваться для фиксации поворотной пластины в требуемом положении при помощи штифтов.

Алгоритм работы на самодельном станке, оснащенном такой поворотной пластиной, достаточно прост: ее просто поворачивают на требуемый угол вместе с закрепленной на ней дрелью и фиксируют при помощи трех штифтов, соединяющих поворотную и неподвижную часть стойки.

Что удобно, станки с поворотной пластиной можно использовать и для выполнения несложных токарных работ. Для осуществления таких технологических операций дрель при помощи поворотной пластины располагают горизонтально.

Самодельный станок, изготовленный на базе ручной дрели, является достаточно универсальным устройством, но по причине невозможности использования на нем режущего инструмента большого диаметра обработка крупногабаритных деталей на таком оборудовании невозможна.

Источник: http://met-all.org/oborudovanie/stanki-sverlilnye/stojka-dlya-dreli-svoimi-rukami-napravlyayushhaya.html

Стойка Для Дрели Своими Руками

Делаем стойку для дрели своими руками: аннотация, чертежи, видео

Существенно расширить функционал ручного инструмента позволяет стойка для дрели, на дому сделать которую совершенно нетрудно. Размещение дрели на таковой стойке (ее делают не поворотной), позволяет перевоплотить обыденный ручной инструмент в эффективный сверлильный станок, который получится успешно использовать для выполнения разных технологических операций.

Самодельная стойка для дрели из деревянных частей

Самодельная стойка для дрели своими руками.Часть1.Homemade drill press

Как сделать самодельную стойку для дрели своими руками.Устройство,материалы.Готов к высверливанию отверс

Стойка для дрели своими руками

В этом видео я вам расскажу о том какую я собрал стойку для дрели в качестве альтернативы сверлильному стан

Чертежи деталей стойки (нажмите для увеличения)

Самодельная стойка для дрели — это легкое в монтаже устройство, а оснащение его дополнительными узлами позволяет превратить такой держатель для дрели в универсальное оборудование, с помощью которого можно выполнять различные технологические операции. Прежде чем начинать делать подобный держатель для дрели своими руками, необходимо разобраться в его конструктивных особенностях.

Стойка для дрели своими руками

Давно хотел приобрести мощный сверлильный станок, но его дороговизна «кусалась» и данная покупка откладывалась «на потом», пропуская вперед более важные покупки. Время шло, необходимость в сверлильном станке не пропадала, а «свободных» денег на него не оставалось.

Посмотрев варианты, решил сделать станину для дрели своими руками. Стоимость всех элементов не превысила $10. Для основания самодельного сверлильного станка была взята металлическая плита 5х210х380мм, к которой приварил тонкостенные уголки с полочками по 70мм.

Для штанги, по которой перемещается каретка, взята труба 40х40х3мм. Каретка выполнена из двух уголков 45х45х4мм, сваренных между собой.

Перед сваркой на трубу 40х40 необходимо надеть мелкую наждачную бумагу, после удаления которой, будет обеспечен необходимый зазор для перемещения каретки.

Как сделать стойку для дрели

Если этого не сделать, то при сварке каретку на трубе обожмет так сильно, что ее не получится сбить с трубы. Чтобы легко снять каретку с трубы, необходимо ее поместить на час в воду. Тогда бумага размокнет и упростит данный процесс. Также перед снятием каретки, необходимо снять фаски с квадратной трубы.

Основную каретку для дрели, маленькую для линейки-ограничителя и крепеж станины, я выполнил одним элементом, который после разрезал на нужные размеры. Чтобы добиться максимальной точности сверления на сверлильном станке, сделанном своими руками, необходимо все основные элементы заваривать с применением металлического угольника.

Видео:Стойка для Дрели из круглой трубы. Как сделать Стойку для Дрели своими руками. Сверлильный Станок.Скачать

Детали вначале выставляются перпендикулярно, прихватываются сварными точками в нескольких местах, перепроверяется перпендикулярность, а затем, привариваются основательно. Крепеж для дрели сделан из трубы внешним диаметром 48мм, внутренним – 40мм.

Чтобы в нее можно было закрепить дрель со стандартным посадочным местом 42-43мм, трубу пришлось разрезать по заводскому шву, расточить внутренний диаметр и развести образовавшиеся края. Для зажима дрели в крепеже, использовал болт и 2 гайки с резьбой M10.

В одной из гаек удалена резьба сверлом 10мм, что позволяет стягивать крепежное кольцо, путем затягивания болта. Остальные важные моменты изготовления самодельной станины для дрели, а также принцип работы, я привел в видео.

Страницы:

Необходимо авторизоваться, чтобы комментировать.

Стойка для дрели своими руками: чертежи, инструкция по изготовлению и отзывы

Если вы часто занимаетесь работами по ремонту, то можете изготовить стойку для дрели своими руками. Чертежи этих устройств будут представлены в статье. Возможно, они помогут вам.

Это приспособление позволяет получить некое подобие станка, что облегчает процесс сверления и делает его более удобным. Обрабатывать заготовки таким образом проще, манипуляции будут занимать не так много времени.

Понять, каковы преимущества такого станка, можно самостоятельно, если выполнить стойку.

Область использования станка

Если вы решили выполнить стойку для дрели своими руками, инструкцию для начала следует изучить. Однако важно понять, необходимо ли вам такое оборудование. Вообще, сверлильный станок используется для создания отдельных предметов, приобрести которые в магазине бывает затруднительно. Некоторые мастера любят всё создавать своими руками, даже если некоторые товары несложно найти в продаже.

https://www.youtube.com/watch?v=9hgCMblt4p8

Перед умельцами довольно часто встает необходимость просверлить максимально точные отверстия в заготовках. На весу или на коленке выполнить такие работы бывает довольно сложно. Для этого используется держатель, который позволяет фиксировать инструмент с оснасткой. Всё будет зависеть от вас – какую дрель использовать. На выбор будет влиять характер выполняемых действий.

Радиолюбители, например, изготавливают электронные платы, где используются сверла от 0,3 мм. Если от прямого угла произойдет отклонение, то сверло попросту лопнет.

Только миниатюрный сверлильный станок позволяет решить эту задачу, однако обходится он довольно дорого. Выход здесь один – универсальная стойка для дрели. Своими руками ее вы можете выполнить.

Используя подручные материалы для станка, вы сможете получить глухие и сквозные отверстия, нарезать резьбу и просверлить перпендикулярное отверстие в тонкой заготовке.

Конструктивные особенности сверлильного станка

Если вы решили изготовить настольный сверлильный станок своими руками, схемы подобных устройств обязательно следует рассмотреть. Из них вы сможете понять, какие элементы входят в агрегат.

Инструмент обычно крепится на вертикальные надежные стойки и может свободно перемещаться вверх и вниз.

Стойка устанавливается вертикально и крепится на массивной плите в нижней части, которая называется станиной.

Для того чтобы работа с инструментом была безопасной, лучше дополнить конструкцию защитным экраном и блокировкой от случайного включения.

Создавая стойку самостоятельно, вы должны позаботиться о мерах безопасности, они предусматривают необходимость исключения ее попадания в руки детей. Важно снабдить оборудование мягкими прокладками, которые будут гасить вибрацию и располагаются в местах крепления инструмента.

Важно исключить плохую сборку, ведь тогда возникнет мелкая дрожь, которая будет способствовать нарушению центровки и смещению центра тяжести.

Прежде чем выполнить станок из дрели своими руками, чертежи обязательно следует рассмотреть, чтобы позаимствовать один из них или выполнить его самостоятельно. Крепление конструкций из древесины осуществляется саморезами. Для этого используются уголки.

Узел крепления инструмента можно сделать разборным, снабдить его съемными хомутами или встроить инструмент намертво. Одной из важных частей устройства выступает подвижный салазочный узел. По нему дрель со сверлом будет перемещаться во время работы.

Когда выполняется самодельная стойка для дрели, довольно часто для полозьев применяются мебельные телескопические направляющие.

Особенности конструкции

Вышеупомянутая стойка используется для фиксации дрели, которую можно превратить в стационарное приспособление. При желании вы можете модифицировать таким образом и другие инструменты по типу шуруповерта и перфоратора.

Универсальная стойка для дрели своими руками

Если изготовить устройство самостоятельно, то на нём вы сможете закрепить агрегаты почти любого размера.

Стойки позволяют делать точные отверстия и обрабатывать изделия из разных материалов, например древесину или пластик. Если же речь идет о заводской конструкции, то комплект обычно предусматривает разжимной механизм, который необходим для быстрой фиксации. Это делает работу на станке безопасной.

Стандартные устройства обладают незначительными размерами и весом, это указывает на то, что их можно использовать в быту. Обычно стойки являются разборными, а некоторые модели можно модифицировать своими руками.

Такие манипуляции предусматривают изменение посадочных размеров и глубины сверления. Но подобные приспособления не заменяют сверлильного автомата.

Это станет возможно лишь при том условии, если установить мощный электрический двигатель.

Вы, конечно же, можете приобрести готовое оборудование, однако такие стойки обычно сталкиваются с проблемами люфтов, из-за которых точность выполнения работ оставляет желать лучшего. Такой дефект можно устранить самостоятельно, для этого следует затянуть гайки или воспользоваться прокладками.

Отзывы о самодельных изделиях

Если вы решили выполнить стойку для дрели своими руками, чертежи предварительно следует рассмотреть. Один из них можно будет подготовить самостоятельно.

Однако предварительно следует ознакомиться с отзывами домашних мастеров и специалистов. Такие приспособления, по их мнению, хороши тем, что имеют доступную стоимость.

Оборудование можно создать из подручных материалов. Более того, оно может сочетать несколько функций.

Видео:Стойка для дрели своими руками. Подарок Бате.!Скачать

https://www.youtube.com/watch?v=eaw9oPfpk2M

Но такие станки имеют и свои недостатки. Например, в процессе сборки можно столкнуться со сложностями образования люфтов, которые делают обработку неточной.

Потребители подчеркивают, что из-за использования штатива сверлить заготовку под углом нет возможности.

Для сборки некоторых моделей могут потребоваться дорогостоящие детали, что иногда заставляет домашних мастеров отказаться от этой затеи.

Инструкция по изготовлению

Решив выполнить стойку для дрели своими руками, чертеж необходимо подготовить. Возможно, вам подойдет один из тех, что представлен в статье. Поставленная задача довольно трудоемка, она займет немало времени.

Но этот подход более выгоден по сравнению с приобретением нового устройства. Для создания простой подставки можно использовать ДСП или МДФ.

Эти материалы лягут в основу прямоугольной поверхности, в которой нужно будет выполнить несколько отверстий для крепления изделия к рабочему столу.

В роли направляющих выступят трубы из алюминия. Вы можете взять алюминиевый профиль или стальные изделия. На поверхности фиксируется направляющая, высота которой составляет 0,5 м. Для этого следует приварить лист металла. Для того чтобы вся конструкция получилась более простой, следует использовать пару направляющих.

Дрель должна перемещаться в необходимом направлении. Для этого используются хомуты, которые будут выполнять роль ограничителей. Выполняя стойку для дрели своими руками, чертежи предварительно следует рассмотреть. Возможно, они позволят вам понять, как избежать ошибок. Под хомуты подкладывается материал, а после всё фиксируется на площадке из ДСП.

Многие мастера устанавливают пружины, что является дополнением к станку. Это позволяет выполнять отверстия с автоматическим подъемом сверла. Подготовленная подставка должна быть зафиксирована на направляющих. Важно убедиться при этом, что соединение получилось прочным. Инструмент фиксируется хомутами, дополнительно необходимо использовать прокладку. Это позволит снизить вибрации.

Методика проведения работ

К площадке фиксируется ручка, которая будет отвечать за передвижение инструмента. Важно позаботиться ещё и о приставке. Она сделает крепление надежным. Это будет так, если форма и размеры подставки будут равны параметрам дрели или другого используемого инструмента.

Когда все элементы будут готовы, можно приступать к сборке стойки. Фиксация детали осуществляется аккуратно, чтобы избежать люфтов. На поверхности дополнительно устанавливаются струбцины и транспортир. Можно дополнить конструкцию несколькими линейками.

Изготовление сверлильного станка

Вы можете создать подобие сверлильного станка для установки дрели или другого инструмента, который будет находиться в конструкции стационарно. Эти манипуляции не отличаются сложностью. Необходимо будет подготовить подставку, используя технологию, описанную выше.

Затем в конструкцию вносятся некоторые изменения. Пользоваться дрелью на сверлильном станке не всегда удобно, что обусловлено размерами инструмента. По этой причине агрегат предварительно разбирается, только после устанавливаются его внутренние элементы.

Рекомендации специалистов

Рассмотрев чертежи, самодельную стойку для дрели своими руками вы сможете выполнить, получив в итоге сверлильный станок. Из дрели для этого достается двигатель и пусковое устройство.

Мотор крепится на подставке, что позволит исключить вибрации и смещение при эксплуатации оборудования. Для этого используются прокладки, все хомуты плотно затягиваются.

В результате размеры подставки немного уменьшатся.

Работа над пусковым устройством

Пусковое устройство должно быть уложено в изолированную коробку. Затем провода удлиняются. Это решение позволит закрепить коробку с пусковым устройством на основании, а не на подставке. Патрон надевается на вал и аккуратно фиксируется. Когда все действия будут выполнены, станок можно считать готовым.

Среди его основных характеристик следует выделить компактность, легкость и простоту, что делает его использование удобным. Делаем стойку для дрели своими руками по технологии, которая необязательно предусматривает разборку инструмента.

Иногда рабочий двигатель заимствуется от старой бытовой техники, после этого останется лишь приобрести патрон.

Заключение

Те мастера, которые часто используют в работе дрель, применяют специальные стойки. Этот процесс упрощает сверление и делает обработку заготовок максимально точной. При желании можно выполнить сверлильный станок самостоятельно, после этого он займет одно из важных мест в любой мастерской.

Самодельная стойка под дрель своими руками: Чертежи, 3D-модель и описание

Стойка изготовлена из стандартного сортамента: уголков, труб и полосы.

1. Стол стойки для дрели изготавливаем из равнополочного уголка 32х32х4 и трубы  Ду 32х3,2 (Дн 42,3)

Из уголков формируем пазы для крепление тисков. Пазы могут быть как продольными,поперечными или как на рисунке по диагонали, все зависит от крепления имеющихся у вас тисков.

На трубе крепления стойки делаем продольный паз по шву трубы, обжимаем вокруг трубы Труба Ду 25х3,2 (Дн 33,5 ) (наша стойка) и завариваем продольный паз, выставляем трубу перпендикулярно столу и привариваем ее к уголкам, затем усиливаем косынками.

2. Каретка

3. Фиксатор

Чертежи  самодельной стойки под дрели

Как сделать стойку для дрели своими руками?

На любой дрели есть штатное место, где с помощью хомута зажимается ручка, крепить дрель нужно именно в этом месте.

https://www.youtube.com/watch?v=CLCieWqNYu4

Изготовить стойку можно из материала старой мебели (тумбочки, пуфика, спинки от кровати и т.п.) это будет крепкое основание, к которому будет крепится металлический стержень с ручкой и направляющими, главное в процессе изготовления добиться того чтоб дрель не смещалась при сверлении относительно горизонтали детали, то есть отверстия было максимально перпендикулярно!

Видео:Самодельная СТОЙКА Для Дрели. Drilling Machine DIYСкачать

Стержень можно использовать от старого карниза, а направляющие изготавливаются из кронштейнов.

Далее нужно ненамного привлечь сварщика, чтоб зафиксировать направляющие, так как на резьбовом соединении будет не надёжно, остальное всё собирается при помощи болгарки, дрели и болтов — посмотрите коротенькое видео — если использовать вместо деревянной основы металлический лист, то конструкция вообще получится как заводской сверлильный станок.

Видео

САМОДЕЛЬНАЯ Стойка для дрели. Homemade Drill press.Скачать

Стойка для дрели своими руками. DIY drill standСкачать

Как сделал в 90е годы шлифовальный станок своими руками для заготовок сувенировСкачать

Стойка для дрели своими руками, завершена !Скачать

Стойка для дрели, своими руками.Скачать

Самодельная стойка для дрели часть 1Скачать

СУПЕР-ПОМОЩник для мастерской из металлолома. Мини-станок. Стойка для дрели из амортизаторов.Скачать

Стойка для дрели своими руками. Самодельный сверлильный станок.Скачать

Стойка для дрели своими рукамиСкачать

Стойка для дрели и болгарки своими рукамиСкачать

СТОЙКА для ДРЕЛИ СВОИМИ РУКАМИ. Дополнение к "СТОЙКА для БОЛГАРКИ". Просто, надёжно! DRILL PRESS DIYСкачать

сверлильный станок , своими рукамиСкачать

Лучшая стойка для дрели своими руками (часть 1)Скачать

Стойка для дрели своими руками .Часть №2.Скачать
