Как восстановить аккумулятор шуруповерта и его емкость? Можно ли восстановить аккумулятор шуруповерта

Шуруповерт является нужным в хозяйстве инструментом, но приходит время и его источник энергии — аккумулятор перестает работать. Модели постоянно меняются и найти нужную батарею порой не удается. Вместе с тем, можно полностью ее восстановить или продлить срок службы на 2-3 года. О том, как отремонтировать аккумулятор шуруповерта, рассказывает настоящая статья.

Разборка аккумулятора

Решая вопрос о том, можно ли восстановить аккумулятор шуруповерта, надо, прежде всего, разобраться, как извлечь из него элементы. Батарея размещается в пластмассовом корпусе из двух половин.

Сначала надо отвернуть соединительные винты. Если соединение производится клеем, то придется повозиться с отверткой или стамеской.

Разбирать следует аккуратно, чтобы потом можно было заклеить корпус снова.

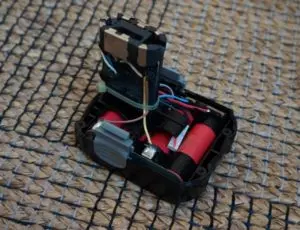

Внутри размещаются элементы, соединенные последовательно. В некоторых конструкциях применяется параллельно-последовательное соединение.

Замена элементов

Решая вопрос о том, как восстановить аккумулятор шуруповерта, надо, прежде всего, выявить неисправные банки, которые портят его работу. Если батарея села, ее надо зарядить, а затем проверить напряжение на всех элементах. Оно не должно отличаться от номинального не более чем на 10 %.

Ремонт заключается в том, как восстановить емкость аккумулятора шуруповерта в целом. На нее влияет исправность каждого элемента. Он должен обладать заданной емкостью, под которой понимается способность питать подключенную к нему нагрузку.

Порой лучше заменить вышедшие из строя элементы, которые быстро разряжаются. Их можно обнаружить по поражению коррозией или присутствию на поверхности характерных следов электролита.

Один или два элемента могут быть серьезной помехой в работе всей линейки.

Если батарея применяется более 3-х лет, то неисправными могут быть большинство элементов. В этом случае лучше заменить их все. Важно, чтобы они подходили по напряжению и размерам. Стоимость аккумуляторов, собранных отдельно, ниже, чем новых в сборе.

Исправность каждой банки проверяют по величине внутреннего сопротивления, которая должна быть около 0,06 Ом. Для этого к ней подключают нагрузку (резистор на 5-10 Ом) и при этом определяют ток и напряжение. Удобно применять низковольтные лампы накаливания.

Измерения производят с двумя разными сопротивлениями, составляющими соответственно 30 % и 70 % от допустимой нагрузки. Из 1-го напряжения вычитается 2-е, а из 2-го тока — 1-й.

Затем результаты вычитания делятся и, в соответствии с законом Ома, мы находим внутреннее сопротивление аккумулятора.

Батарея часто продается в комплекте с запасной. Из двух можно собрать одну и еще останутся банки в запасе. Их желательно где-нибудь использовать в качестве источников питания, например, для фонарика с автомобильной лампой.

После диагностики прошедшие проверку элементы собираются в линейку. Подобранный комплект надо спаять в прежнем порядке. Корпус банки имеет отрицательную полярность, а средняя шина — положительную. Затем, без сборки аккумулятора, следует подключить к нему зарядное устройство. При этом надо контролировать температуру элементов.

Если они исправны, то сильного перегрева быть не должно. По истечении времени зарядки, а также через сутки на каждом элементе следует замерить напряжение. Если какой-либо аккумулятор «садится» более чем на 10 %, его требуется заменить новым. После того, как батарея пройдет тест, можно собрать ее корпус окончательно.

Винты крепления вворачиваются на свои места соответственно размерам, а в качестве клея применяют ацетат-акрилат («Супер-клей»). При грамотном подборе элементов батарея будет служить как новая. После зарядки ее следует подвергнуть интенсивной тренировке, создав максимальную нагрузку шуруповерту, пока он не разрядится.

Такие циклы следует повторить еще 2 раза, а потом — по 1 разу в квартал.

Восстановление банок

Не прошедшие проверку аккумуляторы не надо спешить выбрасывать. Основной причиной их выхода из строя является испарение воды через уплотнительную резинку, расположенную между корпусом и средней шиной.

Когда на нем полный «нуль», аккумулятор кратковременно заряжают импульсной подачей напряжения 12 В через сопротивление 40-50 Ом. При этом следует контролировать, чтобы корпус не перегревался.

Если после этого на нем по-прежнему не будет напряжения, банку можно выбрасывать.

https://www.youtube.com/watch?v=4-8y44Is3t0

Чтобы восстановить электролит, некоторые умельцы в боковой выемке всех аккумуляторов батареи высверливают мини-отверстия под иглу шприца. Затем банки наполняются дистиллированной водой. После аккумуляторы должны полежать в течение суток. Батарею потом «тренируют», заряжают и проверяют напряжение на каждом элементе. Отверстия заделываются силиконом.

Как восстановить аккумулятор шуруповерта

Аккумуляторы внутри все на вид похожи. Они состоят из последовательно спаянных банок. В результате получается суммарное напряжение батареи на выходных контактах. Элементы применяют следующих видов:

• Ni-Cd (никель-кадмиевые, U=1,2 В).
• Ni-MH (никель-металл-гидритный, U=1,2 В).
• Li-Ion (литий-ионный, U=3,6В).

Аккумулятор шуруповерта «Интерскол»

Шуруповерт «Интерскол» является одним из самых популярных, благодаря своей универсальности. Кроме главной функции он также может служить дрелью. Аккумуляторы в нем могут быть любыми из всех распространенных.

Никель-кадмиевые и металл-гидритные используются чаще, как более дешевые и достаточно мощные. Чтобы они надежно работали, их следует до конца разряжать и заряжать, чтобы в полной мере использовать заряд. В противном случае, срок службы оборудования значительно снижается.

Обратимая потеря емкости элемента при неполной разрядке и зарядке называется эффектом памяти.

Литий-ионные аккумуляторы этим недостатком не обладают, но имеют гораздо большую цену. Во время работы, когда каждая минута на счету, часто требуется небольшая подзарядка, чтобы поддержать требуемую мощность шуруповерта. Здесь подобные батареи незаменимы, поскольку их емкость можно быстро восстанавливать.

Видео:РЕМОНТ АККУМУЛЯТОРА ДЛЯ ШУРУПОВЕРТА ХИТАЧИ. как переделать шуруповерт.Скачать

Батарею шуруповерта «Интерскол» покупатель выбирает самостоятельно, в зависимости от предпочтений, возможностей и требуемой работы. В большинстве случаев используют никель-кадмиевые аккумуляторы.

Как восстановить аккумулятор шуруповерта «Интерскол», если он длительное время не использовался? При эксплуатации надо стараться, чтобы падения напряжения до ноля не было. Для банки на 1,2 В разряд производится до 0,9 В.

Если при длительном хранении она полностью разрядилась, то зарядное устройство может ее не «увидеть». Надо «толкнуть» батарею другим, более мощным источником тока, чтобы на ней появилось небольшое напряжение.

После этого можно ее подключать к штатному зарядному устройству.

Восстановление аккумулятора шуруповерта «Макита»

Перед тем, как восстановить аккумулятор шуруповерта «Макита», сначала надо разобрать его корпус. Он состоит из 2-х половинок, соединенных клеем.

Если аккуратно обстучать корпус батареи резиновым молотком, клей отстанет. В некоторых местах могут возникнуть проблемы с разборкой. Там может понадобиться дополнительный ручной инструмент.

Далее следует разъединить половинки корпуса, придерживая отверткой клеммы.

По рабочим характеристикам дрель-шуруповерт «Макита» приближается к сетевому инструменту. Автономное питание обеспечивают 2 сменных Li-Ion аккумулятора. Компьютерная технология зарядки позволяет их восстанавливать всего за 22 мин. При этом срок службы батарей значительно увеличен.

Неисправные банки надо заменить аналогичными новыми моделями. Если их сложно найти в продаже, придется из двух аккумуляторов собрать один. Заводская сварка может быть контактной, а при ремонте придется создать соединение пайкой.

Как восстановить аккумулятор шуруповерта Bosch

Шуруповерты Bosch прекрасно подходят для непрофессионального применения. В них установлены аккумуляторы с Ni-Cd элементами. Они выдерживают большие токи нагрузки, но быстро саморазряжаются (за 3-4 недели). Не реже 1 раза в месяц их надо восстанавливать, чтобы не вышли из строя. Кроме того, в процессе эксплуатации происходит разбалансировка элементов и со временем теряется емкость.

Одним из способов восстановления является разборка корпуса и «тренировка» отдельно каждого элемента. Если это мало помогает, некоторые из них придется заменить. Тогда батарея прослужит еще долго.

Восстановление аккумулятора шуруповерта Hitachi

Как восстановить аккумулятор шуруповерта Hitachi? Оба Ni-Cd аккумулятора необходимо зарядить, после чего их следует разобрать и замерить напряжение на каждой банке с нагрузкой 1,5 Ом.

Элементы, показывающие меньшее напряжение, можно выбросить, а из целых собрать одну качественную батарею. Всего 1 или 2 банки могут портить впечатление от аккумулятора.

Как восстановить аккумулятор шуруповерта «Хитачи», а также всех других моделей, зависит, прежде всего, от типа элементов, установленных в них.

Восстановление аккумулятора шуруповерта Aeg

В комплекте с шуруповертом продаются 2 аккумулятора на Li-Ion элементах. Если один из них не заряжается, это еще не говорит о его неисправности. Вполне возможно, что он слишком сильно разряжен.

Для этого можно попытаться «потренировать» аккумулятор подачей на него импульсного напряжения, а затем поставить на зарядку.

Самым простым способом является подключение на несколько секунд к заряженной батарее.

https://www.youtube.com/watch?v=FqFDknSbwdU

После того, как восстановить аккумулятор шуруповерта Aeg вышеуказанным способом не удалось, его корпус следует разобрать и проверить каждую банку.

Рекомендации по обслуживанию аккумуляторов

1. Если батарея не использовалась, один раз в месяц ее следует разрядить допустимой нагрузкой и снова зарядить.
2. Целесообразно покупать шуруповерт с двумя батареями в комплекте.
3. Шуруповерты должны храниться и применяться в условиях, исключающих попадание влаги.

Заключение

Как восстановить аккумулятор шуруповерта? Существует несколько способов. Прежде чем его разбирать, надо постараться найти причину неисправности, которая может также заключаться в механизме или зарядном устройстве. Соблюдая правила эксплуатации аккумулятора, изложенные в инструкции, можно значительно продлить срок его эксплуатации.

Источник: http://fb.ru/article/177757/kak-vosstanovit-akkumulyator-shurupoverta-i-ego-emkost-mojno-li-vosstanovit-akkumulyator-shurupoverta

Как Восстановить Аккумулятор Шуруповерта Hitachi

Как вернуть аккумулятор шуруповерта и его емкость? Есть ли возможность вернуть аккумулятор шуруповерта

Шуруповерт является необходимым в хозяйстве инвентарем, увы приходит время и его источник энергии. аккумулятор перестает работать. Модели повсевременно изменяются и отыскать подходящую батарею иногда не удается. Но, конечно вполне ее вернуть иначе говоря продлить срок службы на 2-3 года. Что же на самом деле, как отремонтировать аккумулятор шуруповерта, ведает реальная статья.

Как я восстановил аккумуляторы на шуруповерте Hitachi ds 12dvf3 часть 1

Как я вернул батареи на шуруповерте Hitachi ds 12dvf3 часть 1. Как смотрите видео, принцип обычной, однако.

Реальный способ восстановить на 100% аккумулятор шуруповерта, по моей методике NI-CAD 1.2V peling

Приобрести акб под подмену конечно здесь. Последний более обмысленный метод  .

Чтоб восстановить электролит, некие умельцы в боковой выемке всех аккумов батареи высверливают мини-отверстия под иглу шприца. Потом банки заполняются дистиллированной водой. После батареи обязаны} быть полежать на протяжении суток. Батарею позже «тренируют», заряжают и инспектируют напряжение на каждом элементе. Отверстия заделываются силиконом.

Аккумулятор шуруповерта Интерскол

Шуруповерт Интерскол является самым фаворитных, благодаря собственной универсальности. Не считая главной функции он точно так же прослужит дрелью.

Батареи там будут хоть какими из списка всех всераспространенных. Никель-кадмиевые и металл-гидритные употребляются почаще, как более дешевенькие и довольно массивные.

Чтоб они накрепко работали, их следует до конца разряжать и заряжать, чтоб полностью использовать заряд. Иначе, срок службы оборудования существенно понижается.

Обратимая утрата емкости элемента при неполной разрядке и зарядке именуется эффектом памяти.

Литий-ионные батареи этим недочетом не владеют, однако имеют еще огромную стоимость. В свое время работы, когда любая минутка на вашем счету, нередко требуется маленькая подзарядка, чтоб поддержать требуемую мощность шуруповерта. Тут подобные батареи неподменны, так как их емкость есть вариант стремительно восстанавливать.

Видео:Как переделать аккумулятор шуруповерта ХИТАЧИ (HITACHI) на Li-ion аккумуляторы. Подробно.Скачать

Батарею шуруповерта Интерскол клиент выбирает без помощи других, зависимо от предпочтений, способностей и требуемой работы. Почти всегда употребляют никель-кадмиевые батареи.

Как восстановить аккумулятор шуруповерта Интерскол, если он в течении продолжительного срока не употреблялся? При эксплуатации нужно стараться, чтоб падения напряжения до ноля не произошло. Для банки на 1,2 В разряд делается до 0,9 В.

Если при продолжительном хранении она на сто процентов разрядилась, то зарядное устройство может ее не «увидеть». Нужно «толкнуть» батарею другим, более массивным источником тока, чтоб здесь появилось маленькое напряжение.

После чего можно ее подключать к штатному зарядному устройству.

Восстановление аккумулятора шуруповерта Макита

Загодя до того, как восстановить аккумулятор шуруповерта Макита, поначалу нужно разобрать его корпус. Он состоит из 2-х половинок, соединенных клеем.

Если аккуратненько обстучать корпус батареи резиновым молотком, клей отстанет. Кое где бывают трудности с разборкой. Там потребуется дополнительный ручной инструмент.

Дальше следует разъединить половинки корпуса, придерживая отверткой клеммы.

По рабочим чертам дрель-шуруповерт Макита приближается к сетевому инструменту. Автономное питание обеспечивают 4.5 сменных Li-Ion аккума. Компьютерная разработка зарядки позволяет их восстанавливать всего за 22 мин. При всем этом срок службы батарей существенно увеличен.

Неисправные банки нужно поменять подобными новыми моделями. Если их трудно отыскать продаются, придется из 2-ух аккумов собрать один. Заводская сварка вам больше понравятся контактной, а при выполнении ремонта придется сделать соединение пайкой.

Как восстановить аккумулятор шуруповерта Bosch

Шуруповерты Bosch отлично подходят для непрофессионального внедрения. У них установлены батареи с Ni-Cd элементами. Они выдерживают огромные токи нагрузки, но стремительно саморазряжаются (за 3-4 недели). Не пореже 1 раза за месяц их нужно восстанавливать, чтоб не поломались. Сегодня, в процессе использования происходит разбалансировка частей и через некоторое время пропадает емкость.

Одним из методов восстановления является разборка корпуса и «тренировка» раздельно каждого элемента. Если это не достаточно помогает, некоторые образцы придется поменять. Тогда батарея прослужит еще длительно.

Восстановление аккумулятора шуруповерта Hitachi

Как восстановить аккумулятор шуруповерта Hitachi? Оба Ni-Cd аккумулятора необходимо зарядить, после чего их следует разобрать и замерить напряжение на каждой банке с нагрузкой 1,5 Ом.

Элементы, показывающие меньшее напряжение, можно выбросить, а из целых собрать одну качественную батарею. Всего 1 или 2 банки могут портить впечатление от аккумулятора.

Как восстановить аккумулятор шуруповерта Хитачи, а также всех других моделей, зависит, прежде всего, от типа элементов, установленных в них.

Как восстановить аккумулятор шуруповерта

Срок эксплуатации аккумуляторной батареи сравнительно небольшой, в среднем 5 лет. По истечении установленного периода батарея резко прекращает свою работу.

В подобной ситуации не всегда получается быстро приобрести новый источник питания, поэтому домашнему мастеру приходится решать задачу, как восстановить аккумулятор шуруповерта, хотя-бы на короткое время.

В некоторых случаях после удачного восстановления, батареи нормально работают в течение довольно продолжительного времени.

Конструктивные элементы шуруповерта

Шуруповерт по праву считается незаменимым универсальным инструментом. Современный рынок шуруповертов представлен большим количеством моделей, оборудованных АКБ. Несмотря на разнообразие марок и модификаций, все батареи имеют одинаковую структуру и лишь незначительно отличаются друг от друга.

https://www.youtube.com/watch?v=ljNulpfm9rs

В состав каждой из них входят отдельные элементы, соединенные последовательно между собой. Все они изготовлены по стандартным размерам и обладают одинаковым уровнем напряжения. Отдельные виды элементов отличаются лишь емкостью, измеряемой в А/ч и указываемой в маркировке.

В корпусе инструмента расположено 4 контакта, выполняющие различные функции. В том числе, два являются силовыми, предназначенными для зарядки и разрядки.

Кроме того, в верхней части имеется управляющий контакт, включенный в цепь вместе со специальным термодатчиком.

Он защищает батарею, выполняет отключение зарядного тока и ограничивает его до установленного значения за счет изменения температурного режима.

Отдельно расположен четвертый контакт, соединенный вместе с сопротивлением. Он необходим при использовании зарядных станций повышенной сложности, способных выравнивать заряды всех элементов батареи. Подобные станции редко используются в быту из-за их высокой стоимости. Обычный 12- вольтовый шуруповерт не требует таких станций.

Одной из причин выхода из строя шуруповерта является неисправность аккумулятора, то есть его отдельного элемента. В таких случаях при последовательном соединении вся цепь выходит из строя.

Поэтому очень важно точно определить неисправное место. Как правило, это случается по истечении установленного срока эксплуатации.

Данная проблема может быть разрешена двумя способами: приобретение нового аккумулятора или ремонт и восстановление старой батареи.

Какие батареи применяются в шуруповертах

Правильная диагностика предполагает знание основных типов аккумуляторов, используемых в шуруповертах, и конструктивных особенностей каждого из них. Каждая батарея состоит из мини-батареек, соединенных последовательно в единую цепочку. В зависимости от материала изготовления, они бывают никель-кадмиевыми (Ni-Cd), никель-металлгидридными (Ni-MH) и литиевыми.

Первый вариант – Ni-Cd получил наиболее широкое распространение. В этих батареях каждый элемент имеет напряжение 1,2 вольта, а в общей сложности получается 12 вольт с емкостью 12000 мАч. От литиевых они отличаются возможностью восстановления, поскольку у них присутствует известный эффект памяти, представляющий собой обратимую потерю емкости.

В связи с конструктивными особенностями батарей, не все способы подходят для их восстановления.

Например, литиевые элементы не могут быть восстановлены с помощью зарядки Imax В6, поскольку литий постепенно разлагается, теряет свои качества и не держит 18 вольт.

Этот же способ не всегда годится и для аккумуляторов Ni-Cd, так как в некоторых случаях в них может полностью выкипеть электролит. Тем не менее, вариантов для восстановления достаточно много.

Различные типы аккумуляторов отличаются и собственным рабочим напряжением элементов. Подобное различие связано с материалами, использованными для изготовления конкретной батареи. Этот фактор влияет и на емкость, обеспечивающую продолжительную работу инструмента без дополнительной зарядки.

Поэтому, при первоначальном вскрытии корпуса, прежде всего определяется тип размещенных внутри элементов. Дело в том, что не допускается замена литиевых мини-батареек никель-кадмиевыми, поскольку их рабочие напряжения существенно отличаются.

Видео:Как я восстановил аккумуляторы на шуруповерте Hitachi ds 12dvf3 часть 1Скачать

Соответственно будут отличаться методы ремонта и восстановления.

Общие рекомендации по ремонту

Для ремонта аккумуляторной батареи потребуются измерительные приборы – амперметр на 2 А, вольтметр на 2 и 15 В, тестер, омметр и миллиамперметр. Манипуляции с корпусом выполняются с помощью отвертки, ножниц и плоскогубцев. Для обнаружения дефектов может понадобиться лупа.

Во время решения задачи можно ли отремонтировать батарейку, выполняется поиск неисправного элемента и его дальнейшая замена. Для проверки используется стандартная схема, а на основании полученных данных анализируется состояние отдельных деталей. Следует помнить, что неисправными могут оказаться не только мини-батарейки, но и клеммы самого шуруповерта.

https://www.youtube.com/watch?v=oH8bGJ32L30

Определение причин начинается с измерений напряжения при помощи тестера на каждой отдельной батарейке. Все нерабочие элементы маркируются и отделяются от исправных.

Если у аккумулятора наступает быстрая разрядка, не стоит сразу же производить его разборку. Вначале можно попробовать восстановить емкость аккумулятора шуруповерта.

С этой целью проводится полная зарядка и глубокая разрядка батареи в течение нескольких циклов. В большинстве случаев емкость восстанавливается почти полностью.

Нередко шуруповерт перестает работать из-за выхода из строя клемм.

В процессе эксплуатации они постепенно разгибаются, в результате контакт нарушается и зарядка аккумулятора осуществляется не полностью.

Чтобы отремонтировать зарядное устройство, его нужно вначале разобрать, а затем аккуратно подогнуть каждую клемму. После этого необходимо проверить качество зарядки с помощью измерительных приборов.

Если принятые меры не помогли, необходимо просто заменить неисправную деталь. В случае обнаружения конкретной причины неисправности, рекомендуется использовать методы восстановления, приведенные ниже.

Как устранить эффект памяти

Когда аккумуляторная батарея очень часто испытывает недостаточную зарядку и последующую разрядку, у нее возникает так называемый эффект памяти. То есть, аккумулятор постепенно как бы запоминает минимальную границу зарядки и разрядки, в результате его емкость используется не полностью и постепенно снижается еще и еще.

Данная проблема характерна в основном для никель-кадмиевых батарей и в меньшей степени затрагивает никель-металлгидридные. В любом случае требуется восстановить емкость аккумулятора. Эффект памяти совершенно не касается литий-ионных батарей.

Для того чтобы решить проблему можно ли отремонтировать элемент, рекомендуется выполнить полную разрядку и зарядку батареи при помощи лампочки на 12 вольт. К ней припаиваются плюсовой и минусовой провода, которые соединяются с контактами аккумулятора. Данная процедура повторяется пять раз и более.

Как правильно доливать дистиллированную воду

Дистиллированная вода испаряется только из никель-кадмиевых аккумуляторов, когда они перегреваются во время работы. Поэтому для устранения проблемы и восстановления их функций воду необходимо долить.

Эта процедура выполняется в следующей последовательности:

• После разборки аккумулятора внутри обнаружатся мини-батарейки. Их количество может быть разным, в зависимости от марки инструмента. Неисправный элемент определяется мультиметром. В исправной батарейке напряжение составляет 1-1,3 В. Если этот показатель ниже, значит элемент неисправен и подлежит ремонту.
• Далее производится аккуратное извлечение неисправных деталей, не разрушая соединительных пластинок. Они потребуются позднее для обратной сборки.
• В боковой части сверлится отверстие не более 1 мм. Оно располагается не посередине, а ближе к низу или верху батареи. Сверлить нужно только стенку, не углубляясь внутрь элемента.
• В шприц нужно набрать дистиллированную воду. Игла вставляется в отверстие и через нее батарею полностью заполняют водой. После этого она должна простоять в такой положении не менее суток.
• Через сутки специальным прибором батарейка заряжается, а затем оставляется в заряженном состоянии еще на 7 дней.
• Через неделю ёмкость и напряжение проверяется вновь, и если оно не упало, то отверстие в корпусе запаивается или заделывается силиконом.

После всех манипуляций батареи собираются в одно целое и вставляются внутрь корпуса аккумулятора. Соединительные пластины припаиваются или соединяются точечной сваркой. Затем еще раз проверяется работоспособность всей батареи, после чего она полностью разряжается с помощью небольших нагрузок. Процесс зарядки и разрядки выполняется как минимум 3 раза.

Замена старых элементов питания

Данным способом можно отремонтировать аккумулятор любого шуруповёрта. Сама процедура ремонта не представляет особой сложности и начинается с разборки батареи. С помощью мультиметра определяются неисправные элементы, у которых напряжение будет ниже нормы. Затем они аккуратно извлекаются и вместо них приобретаются точно такие же мини-батарейки.

Новые детали устанавливаются на свои места и соединяются имеющимися пластинами. Для соединения используется пайка или точечная сварка. При этом нужно следить, чтобы элемент питания не перегревался. Поэтому работа должна быть выполнена аккуратно и быстро с использованием флюса или канифоли.

Выпуск газа из батареи

Данный способ ремонта касается элементов литий-ионных аккумуляторов. В течение периода эксплуатации они перегреваются, в результате из некоторых батареек испаряется электролит. Из-за этого внутри батарейки скапливаются газы, вызывая вздутие, сопровождаемое изгибом пластины. После этого приходится восстановливать аккумулятор шуруповерта.

https://www.youtube.com/watch?v=zRoS2-Yu-ZM

Решение данной проблемы осуществляется в следующем порядке:

• Разборка аккумулятора и поиск неисправной батарейки с помощью мультиметра. Обычно в таких элементах полностью отсутствует напряжение.
• После этого батарейка извлекается наружу и из нее выпускается газ. В первом случае понадобится какой-то плоский инструмент, изогнутый на конце. Он подводится под плюсовой контакт и вздутая пластина аккуратно вдавливается вниз. Газ самостоятельно находит себе дорогу, проделывая отверстие и выходя наружу. В этом случае работоспособность вы восстанавливаете лишь на короткое время, поскольку через отверстие электролит испарится полностью и батарея вновь перестанет работать.
• Во втором случае плюсовой контакт отсоединяется с помощью кусачек, после чего он слегка отгибается, но не отрезается полностью. После этого под изогнутую пластину вставляется шило и постепенно проталкивается внутрь. То есть, пластина разъединяется с краем батарейки и газ выходит наружу. После этого она вставляется на свое место, а отверстие заделывается наиболее удобным способом. Остается лишь припаять контакт, отсоединенный в самом начале.

Источник: https://electric-220.ru/news/kak_vosstanovit_akkumuljator_shurupoverta/2018-05-01-1501

Ремонт или восстановление аккумулятора шуруповерта

Всем привет! Сегодня затрону тему стройки и летних дачных занятий. Расскажу как провести ремонт или восстановление аккумулятора шуруповерта своими руками. Надо сказать, что шуруповерт — очень удобная вещь.

Зарядил аккумулятор и бегаешь без проводов крутишь то тут, то там. Только со временем такая крутилка крутит все меньше и меньше. Это происходит из-за потери емкости аккумуляторами.

Про них и пойдет речь.

Как устроен шуруповерт

Тут все достаточно просто. Простейший шуруповерт состоит из пластикового корпуса, аккумуляторной батареи (1), регулятора оборотов вращения (2), пластиковой кнопки (3), двигателя (4), редуктора (5) и патрона (6).

В современных шуруповертах чаще всего применяется редуктор с планетарной передачей усилия вращения.

Внутренности аккумулятора шуруповерта

Внутри аккумулятор шуруповерт устроен очень просто. Аккумуляторные банки соединены последовательно между собой металлической фольгой с помощью точечной сварки. В простейшем случае все заканчивается скользящими контактами.

Более сложные аккумуляторы имеют в своем составе платы контроллера заряда и разряда с отслеживанием температуры банок. Чаще всего такие платы ставятся в шуруповертах брендовых фирм с литий-ионными аккумуляторными секциями.

Видео:Как перебрать аккумулятор шуруповерта.Скачать

Дальше рассмотрим подробнее достоинства и недостатки разных видов аккумуляторных батарей и поговорим про восстановление аккумулятора своими руками.

Виды аккумуляторных элементов

За последние 20 — 30 лет разработано множество технологий портативных аккумуляторных батарей: Ni-Cd, Ni-Mh, Li-ion, Li-Pol, Al-Ion, Li-S, Mg-S, Li-O2, LiFePO4 и даже литий-нанофосфатные. Рассмотрим самые популярные из них.

Никель-кадмиевые аккумуляторы

Это самые популярный тип аккумуляторных секций для дешевых шуруповертов.

Достоинства: они дешево стоят и могут хорошо работать при отрицательных температурах. Также они не боятся разряда и хранения в таком положении.

Недостатки: кадмий токсичен и такие аккумуляторы нужно утилизировать специальным образом. Присутствует саморазряд и эффект памяти, низкая удельная объемная емкость.

Никель-металлгидридные аккумуляторы

Никель-металлгидридные стоят чуть подороже, но в целом по уровню они примерно такие же, может чуть лучше никель-кадмиевых.

Достоинства: не токсичны, меньший эффект памяти и саморазряд, большее число циклов заряда/разряда.

Недостатки: более чувствительны к отрицательным температурам, боятся хранения в разряженном состоянии — теряют емкость.

Литий-ионные аккумуляторы

Литий-ионные батареи все чаще применяются в шуруповертах даже бюджетного класса.

Достоинства: нет эффекта памяти — можно заряжать и разряжать в любой момент, большая емкость при меньших габаритах, малый саморазряд, большое число зарядов/разрядов.

Недостатки: высокая цена, опасность чрезмерного нагрева при интенсивном заряде и разряде.

Литий-полимерные аккумуляторы

Пока что литий-полимерные аккумуляторы мало применяются в шуруповертах, но с развитием технологий скорее всего их начнут туда ставить массово.

Достоинства: бОльшая емкость при меньших габаритах, чем у Li-ion, может принимать любую форму, напряжение при разряде держит лучше, низкий саморазряд.

Недостатки: высокая стоимость, нагрев при эксплуатации и опасность возгорания.

Восстановление аккумуляторных элементов

Тут я приведу историю от Мастера Сергея по восстановлению никель-кадмиевого аккумулятора шуруповерта. Владелец стал жаловаться на малое время работы электрошуруповерта и на то, что «аккумулятор не держит». Разборка корпуса аккумулятора показала, что там стоят заводские Ni-Cd банки от фирмы Liang на 1000 мАч.

https://www.youtube.com/watch?v=tTnuZTUCuO0

Восстановить Ni-Cd аккумулятор можно достаточно простым способом. Нужно сделать несколько циклов глубокого разряда и заряда. В таких крайних режимах начинают работать труднодоступные области накопления заряда батареи, отдача от которых ухудшилась вследствие эффекта памяти, нарушения условий эксплуатации или хранения.

Такие проблемы возникают не только у шуруповертов. Индустрия радиоуправляемых моделей с батарейным питанием давно решила проблемы автоматизированного разряда/заряда. Для этого есть специальные зарядные устройства.

У Мастера Сергей оказался Vista Power AK610AC. Это зарядное с функцией заряда мощностью 90 Вт и разряда на нагрузку 20 Вт. Это прекрасный профессиональный аппарат с тач-скрином! Такой можно найти на Авито по цене около 5000 руб.

Вместо такого зарядного устройства можно использовать что-то более китайское, например народный IMAX B6 по цене около 2000 руб.

Начинать цикличное восстановление аккумулятора лучше всего с глубокого разряда аккумулятора и потом сразу зарядки.

После первого цикла емкость при разряде была равна 707 мАч, а при заряде — 879 мАч. Как видим, емкость снизилась на 30 % относительно заявленной производителем.

Второй цикла разряда/заряда показал цифры 781 мАч / 937 мАч. Как видим, это больше предыдущих значений на 10 %.

Третий цикла перезаряда аккумулятора показал незначительные отклонения от предыдущего второго перезаряда. Поэтому этого хватит. Если вы на своих аккумуляторах увидите, что емкость растет, то можно продолжить.

По факту восстановления аккумулятора удалось восстановить около 8% от первоначально заявленной емкости шуруповерта. В принципе неплохо, но я бы посоветовал заменить банки аккумулятора на новые с бОльшей емкостью.

Замена аккумуляторных элементов

В аккумуляторе у Сергея используются никель-кадмиевые батареи питания на 1,2 В.

Они не взаимозаменяемы, поэтому лучше подбирать что-то похожее на оригинал по размеру и как можно большей емкости из доступных.

У Сергея аккумуляторные элементы похожи на батареи типоразмера type D, поэтому их и заказываем. Можно найти с емкостью около 2400 мАч в тех же размерах.

Я уже писал, как менял аккумуляторные элементы шуруповерта Интерскол. В нем были литий-ионные банки на 3,7 В самого бюджетного класса, да еще и разряженные. Тогда я заменил их на батареи чуть получше. Сейчас я бы поставил фирменные Liitokala на 2200 мАч или аккумуляторы Panasonic на 3400 мАч типоразмера 18650.

Одно неудобно, что приходится паять чувствительные к перегреву аккумуляторы. Такой ремонт или восстановление аккумулятора может иметь обратный эффект. Выход такой — мощный паяльник держать 0,5 — 1 сек. или использовать аппарат для точечной сварки. Второй вариант понадежнее будет.

Запчасти для шуруповертов

Двигатели для шуруповертов редко сгорают, но если сгорят, то можно подобрать от другой модели за 500 — 1000 руб.

Часто в двигателях шуруповертов стираются угольные щетки. Их можно подобрать по нужным размерам и купить за 50 -100 руб.

Видео:Замена Ni-Cd аккумуляторов на Li-Ion в шуруповерте HITACHI DS 14DVF3Скачать

Аккумуляторы для шуруповертов у многих фирм похожи друг на друга вплоть до формы и креплений. Поэтому, когда не хочется лезть в электронику, можно искать взаимозаменяемые варианты.

Зарядные устройства также нередко сгорают от перепадов напряжения сети или просто гибнут на стройке. Совместимый блок питания для зарядного устройства можно найти за 500 руб.

Биты для шуруповерта вообще относятся к расходному материалу. В зависимости от длины, металла и качества изготовления могут стоить от 20 до 500 руб.

На этом я закругляюсь и привожу видеоролик от Мастера Сергея по восстановлению никель-кадмиевого аккумулятора шуруповерта.

Ремонт и восстановление аккумулятора шуруповерта и для вас делали Мастер Сергей и Мастер Пайки.

Источник: https://masterpaiki.ru/remont-ili-vosstanovlenie-akkumulyatora-shurupoverta.html

Как восстановить аккумулятор шуруповерта в домашних условиях

Практически каждый аккумулятор в электроинструменте является самой дорогой его частью. Шуруповерт не исключение, ведь сменная батарея может составлять от 30% всей стоимости инструмента. После разрядки устройства необходимо приобретать новый шуруповерт, но для экономии финансов есть другой вариант – восстановление, которое продлит срок его службы.

Быстро садится аккумулятор на шуруповерте

Проблема с быстрым саморазрядом батареи встречается довольно часто. Она заключается в быстрой зарядке, которая происходит за минут 20 и такой же непродолжительной работе.

Данная ситуация может стать следствием неправильной работы термодатчика, находящегося в съемной батарее. Этот термодатчик может быть не так установлен изначально. Необходимо вернуть его по месту покупки.

Если аккумулятор стал быстро разряжаться после продолжительного бесперебойного использования, что могло случиться после падения, нужно взяться за его ремонт.

Не заряжается аккумулятор

Шуруповерт после продолжительного пользования, бывает, выходит из строя. Его рабочий элемент может перестать заряжаться, что приведет к невозможности выполнения функциональных способностей инструмента, инструмент, грубо говоря, «умрет».

Для того чтобы продлить жизнь инструменту, чтобы не пришлось убрать его из зоны видимости, можно попробовать поочередно три метода. Каждый последующий считается более сложным и затратным. Они заключаются в:

• восстановлении и увеличении емкости после обратимой ее потери (эффект памяти);
• добавлении дистиллированной воды в электролит;
• замене некоторых или всех блоков батареи.

Срок службы аккумулятора для шуруповерта

Батарея может служить около трех-четырех лет при правильной ее эксплуатации и хранении. На практике этот срок порой уменьшается до двух лет. Менять постоянно инструмент очень дорого, поэтому лучше выбрать сразу оптимальный вариант для тех или иных целей.

https://www.youtube.com/watch?v=GIXKdcaruFk

Существуют 3 разных вида аккумуляторов:

1. Никель-кадмиевые. Самые доступные по цене, но недолговечные, особенно при частой работе в холодных погодных условиях.
2. Никель-металл-гидридные. Небольшое устройство, не отличающееся продолжительным сроком эксплуатации.
3. Литий-ионные. Самые востребованные, долго способны не разряжаться, но имеют более высокую стоимость, чем вышеперечисленные варианты.

Независимо от типа батареи, срок их службы зависит от количества использованных зарядов и способов хранения. То есть, чем больше работает инструмент, тем быстрее он разряжается. При этом «простой» в работе негативно влияет на срок использования, особенно если хранить инструмент в состоянии, когда он сел.

Можно ли реанимировать все виды батарей? Лучше ремонту поддаются никель-кадмиевые блоки, которые имеются почти во всех современных шуруповертах.

Для процесса восстановления необходимо понимать основы электричества. То есть, иметь школьные знания о работе аккумуляторных батарей.

Для работы понадобятся инструменты и материалы:

• отвертка;
• тестер;
• паяльник;
• олово (с малокоррозийным флюсом).

Для реанимации аккумулятора потребуется донор. В комплектации шуруповерта он может быть в наличии, или нужно найти его самостоятельно, например, вынув из другого старого устройства.

Для начала проведения операции необходимо произвести полную зарядку (около 6 часов) обеих батарей, раскачать её. После этого снять с восстановляемой части пластмассовую крышку при помощи отвертки. Производить эту процедуру нужно аккуратно, чтобы не повредить фиксаторы. В противном случае для последующей сборки потребуется клей, наподобие «Момента».

Восстановление никель-кадмиевых аккумуляторов для шуруповертов

Устройство ni cd аккумуляторов изготавливается по одной технологии, поэтому любую батарею можно сделать донором этого типа.

Такие устройства представляют собой отдельные компоненты – блоки, с номинальным напряжением 1,2 В и энергоемкостью 1200–1500 МА/ч. Они встречаются в шуруповертах фирмы Интерскол. Каждый блок влияет на мощность, то есть при ее значении в 12 В, количество блоков составляет 10 штук, 14,4 В – 12 и т. п. После смены акб мощность может упасть на первое время работы, но затем все восстановится.

Восстановление аккумулятора шуруповерта 18 вольт

18 В – часто встречающаяся мощность, которая соответствует наличию 15 блоков. В качестве донора нужно выбрать электроприбор с напряжением 14,5 В, то есть автомобильная батарея 12 В не подойдет.

Как восстановить и запустить литий-ионный аккумулятор

Для данных видов батарей потребуется запомнить, где расположены контакты плюсов, минусов и зарядки. Плата контроля напряжения, находящаяся на элементах питания, чаще всего выходит из строя, а точнее, их стабилизаторы и защитные диоды.

Производится проверка напряжения на выходе аккумулятора, если значение значительно меньше от нормального, производится реанимация.

Вторая жизнь аккумуляторов в шуруповертах Bosch, «Хитачи», «Макита»

Представленные бренды поставляются с литий-ионной батареей. Чтобы их оживить, потребуется паяльник и ловкость рук, ведь если делать все медленно – срок службы может уменьшиться, или аккумулятор вовсе взорвется.

Все надломленные или затертые проводки внутри батареи необходимо изолировать, например, при помощи изоленты или заранее заменить на новые.

Для восстановления припаиваются оторванные металлические элементы – ленты, которые можно взять в старых блоках.

Для сборки необходимо вернуть картонную прокладку между блоками и платой на место. Это потребуется для предотвращения замыкания. Затем изолируются контакты.

Источник: http://pro-instrument.com/ruchnoj/vosstanovlenie-akkumulyatora-shurupoverta.html

Видео

Нестандартная переделка Hitachi на литий-ион!Скачать

Hitachi 12V AKKU EB1214S. Ремонт аккумулятора. Замена элементов.Скачать

Как восстановить аккумулятор от шуруповерта увеличив его емкость Hitachi DS10DALСкачать

Батарея шуруповёрта Hitachi через 4 годаСкачать

Замена Аккумуляторов в шуруповерте HITACHI. Секрет выхода из строя Ni-Cd AKБ.Скачать

Восстановление аккумулятора шуруповерта Hitachi 12вСкачать

🔋Как перевести шуруповёрт на литиевые аккумуляторы, подробный гайдСкачать

Переделка аккумулятора шуруповерта Хитачи с Ni-cd на Li-ionСкачать

Li Ion в шуруповерте. Восстановление батареи HITACHI BCL1415Скачать

Электрик раскрыл СЕКРЕТ, КАК ВОССТАНОВИТЬ ЁМКОСТЬ аккумулятора ШУРУПОВЁРТА за ДВЕ минуты #28Скачать

Переделка шуруповерта HITACHI 12DVF3 на Li-Ion. Сохраняем фиксатор.Скачать

Как переделать шуруповерт Hitachi 12В на литий с родной зарядкой, подробная пошаговая инструкция.Скачать

Как за 0 руб. восстановить аккумулятор шуруповерта, своими руками!!!Скачать

Ремонт шуруповерта HITACHI DS12DVF3Скачать

☠️ ВОССТАНОВЛЕНИЕ "МЕРТВОГО" Ni-Cd АККУМУЛЯТОРА ШУРУПОВЕРТА СВОИМИ РУКАМИСкачать
