Отрезной станок из болгарки: чертежи, пошаговая инструкция изготовления, фото

24.12.2017

Нарезать болгаркой большое количество мелких заготовок сложно. Отрезной диск уводит в сторону, отчего рез получается неровный. Упростить задачу поможет станок. Его конструкция настолько проста, что умельцы не желают отдавать большие деньги за изделие заводского изготовления. Имея под рукой чертежи, отрезной станок из болгарки своими руками можно собрать без особого труда.

• 1 Сборка маятникового станка
• 2 Станок с амортизаторами

Сборка маятникового станка

Конструкция маятникового станка состоит из трех основных узлов:

• Станина – самый простой элемент станка для болгарки. Узел изготавливают из стальной плиты толщиной минимум 10 мм с подставками снизу. Можно из профильной трубы сварить раму, а сверху нашить листовой металл толщиной 3 мм. К станине фиксируется кронштейн с шарниром маятникового механизма.
• Маятник – основной рабочий механизм станка. Конструкцию в форме буквы «Т» сваривают из профильной трубы. К одному концу фиксируют зажим для болгарки, а другой стороной маятник крепят к шарнирному механизму.
• Зажим для болгарки делают из металлических кронштейнов. Конструкцию прочно фиксируют к маятнику через консоль.

Чтобы изготовить станок, понадобится чертеж или хотя бы простая схема. Один из вариантов представлен на фото. Размеры станка придется рассчитать свои под габариты имеющейся в наличии болгарки.

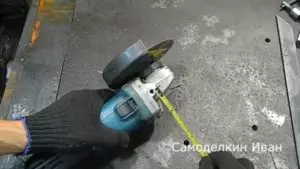

Для правильного расчета размера узлов станка сначала замеряют габариты болгарки, а затем расстояние между отверстиями на корпусе редуктора. При проектировании маятника важно до минимума сократить расстояние между отрезным диском болгарки и шарнирным механизмом. Это придаст жесткость станку, что позволит выполнять более ровный рез.

После разработки чертежа приступают к изготовлению всех узлов станка:

• Согласно размерам схемы из металла нарезают заготовки для всех узлов. Сначала изготавливают станину. Нужно учесть, что во время реза диск болгарки будет заглубляться в прорезь плиты. Если для станины сварить прямоугольную рамку из профиля, а сверху нашить стальной лист, то снизу образуется ниша. Пространства будет достаточно для входа отрезного диска. При изготовлении станины в виде плиты из стали толщиной 10 мм снизу нужно приварить подставки.
• Далее, приступают к изготовлению маятника. К торцу заготовки из профильной трубы приваривают ось для подшипников шарнирного соединения. С другой стороны маятника нужно сделать зажим для болгарки. Для этого из стальной полосы сгибают кронштейн в форме буквы «П». В него должен войти редуктор болгарки. В боковых полках кронштейна сверлят отверстия под болтовое соединение.

• Вторую часть зажима выгибают из стального прута. Должен получиться хомут в форме буквы «П», внутрь которого входит корпус болгарки. На обоих концах хомута нарезают резьбу. Зажимную планку отрезают из стальной полосы толщиной 5 мм. По краям планки сверлят отверстия на таком расстоянии, чтобы в них вошли резьбовые наконечники хомута.
• Оба П-образных крепления, то есть, хомут и кронштейн, фиксируют на консоль. Деталь представляет собой прямоугольную стальную пластину, которую вместе с зажимами для болгарки в дальнейшем закрепляют ко второму концу маятника.

• Следующий этап – сборка шарнира. На приваренный к маятнику вал насаживают два подшипника. Гнезда для них можно сделать из куска трубы соответствующего диаметра. Отрезанные кольца насаживают на обоймы подшипников. Теперь этот узел надо закрепить к станине.
• Гнезда придется только приваривать к плите, не вынимая подшипников. Узел размещают с отступом 5–6 см от края станины. Во время сварки подшипники накрывают мокрой тканью или поливают водой, чтобы избежать перегрева.

• Рычаг маятника с шарниром готов. Теперь настало время ко второму его концу закрепить консоль с зажимами. Саму болгарку на маятнике можно зафиксировать так, чтобы вращение диска осуществлялось «от себя» или «на себя». Здесь каждый мастер выбирает по своему усмотрению.

• Чтобы маятник с болгаркой произвольно не опускался, предусматривают возвратную пружину. Она должна действовать на растяжение и быть очень упругой. Пружину фиксируют петлями, приваренными к станине и маятнику.
• Станок почти готов. Осталось в плите сделать прорезь для входа диска. Здесь даже замерять ничего не нужно. Зажатую в маятнике болгарку включают и отрезным диском прорезают плиту. Изначально прорезь получится тонкая. Чтобы ее расширить на болгарку ставят толстый диск, после чего повторяют процедуру.

Во время выполнения прорези на станине произошло испытание станка. Не хватает только последнего узла – фиксатора для заготовок. Здесь вариантов много. Можно просто закрепить к плите маленькие тесы.

Как вариант, из куска профильной трубы приваривают на станину упор, а напротив него фиксируют гайку с винтом. Получается неплохой винтовой зажим.

Если сверху упорной планки закрепить металлическую линейку, удобно будет резать заготовку по нужному размеру.

Станок с амортизаторами

Надежный станок для маленькой болгарки получится из старых автомобильных амортизаторов. Принцип его действия аналогичен маятнику, но конструкция узлов отличается, что позволяет выполнять регулировку вылета режущего электроинструмента по направляющей.

https://www.youtube.com/watch?v=dw23gRB4vNA

Порядок изготовления следующий:

• Для станка нужно найти два старых, но рабочих амортизатора от легкового автомобиля.

• У амортизаторов есть слабое место – тонкие стенки корпуса. Несущей конструкцией они не могут быть, поэтому потребуется изготовить кронштейны. Сначала отрезают две одинаковые пластины и по центру сверлят отверстия для болтового соединения. Из трубы, диаметр которой соответствует толщине корпуса амортизатора, вырезают 8 полуколец. Заготовки приваривают друг против друга к пластинам.

• Из профильной трубы сваривают прямоугольный каркас станины. Из двух уголков приваривают стойку маятника.

• На боковых полках обоих уголков стойки вряд сверлят регулировочные отверстия строго друг против друга. Автомобильные амортизаторы фиксируют в кронштейне болтами, после чего весь узел закрепляют шпилькой в одну пару отверстий на стойке.

• Готовый станок можно покрасить. Далее, изготавливают зажим для болгарки. Консоль делают из отрезка уголка, закрепив его гайками на штоках амортизаторов. К перемычке стойки крепят один конец возвратной пружины. Другой ее конец фиксируют хомутом к краю верхнего амортизатора.

• Зажим для болгарки состоит из двух частей. Его выгибают из стальной полосы, придавая форму корпуса электроинструмента.

Видео:АДСКАЯ ПРИСПОСОБА металл и дерево как ПО МАСЛУ. Дикий DIY на карантине.Скачать

• Зажатую в двух половинках зажима болгарку прикручивают болтом на консоль. Сразу нужно отрегулировать вылет. Для этого предусматривают шпильку по оси амортизаторов с двумя гайками, закрепленную к кронштейну и на консоль.

Станок готов. Осталось раму станины зашить стальным листом, сделать прорезь для диска и закрепить упор для заготовок или тесы.

Самодельный станок из болгарки по своим характеристикам не уступает конструкции заводского изготовления.

Отрезной станок из болгарки: чертежи, пошаговая инструкция изготовления, фото Ссылка на основную публикацию

Источник: https://instrumentiks.ru/sovety/otreznoj-stanok-iz-bolgarki

Как изготовить стационарный отрезной станок из болгарки

Отрезные дисковые станки — это универсальное в использовании оборудование, которое применяется в мебельной и деревообрабатывающей промышленности, в машиностроении и металлообработке.

Также такие станки с успехом используются обычными домовладельцами при работе с деревом и металлом.

Подобное оборудование не отличается сложностью конструкции, поэтому любому по силам выполнить его самостоятельно.

Где используются отрезные дисковые станки

В быту такие дисковые отрезные станки используются для выполнения следующих работ:

• Раскрой листового металла.
• Разрезание металлопрофиля.
• Выполнение различных однотипных деревянных заготовок.
• Резка керамической плитки.
• Работа с деревом и пиломатериалами.

Универсальность использования такого инструмента достигается за счёт возможности смены отрезных кругов, которые могут применяться для дерева, металла, керамики, бетона и других прочных материалов.

Изготавливаем станок своими руками

Покупное оборудование отличается функциональностью и позволяет осуществлять распил различных материалов. Однако оно имеет высокую стоимость, которая попросту не по карману большинству домовладельцев. Впрочем, можно с легкостью изготовить такой отрезной станок из обычной болгарки, при этом такое оборудование будет отличаться функциональностью и простотой в использовании.

Вариант выполнения отрезного станка с использованием болгарки имеет ряд преимуществ.

В первую очередь, это возможность выполнения стационарного и мобильного инструмента, при этом такие агрегаты просты в использовании и могут применяться для работы с деревом и металлом.

Отметим и доступную стоимость необходимых элементов для выполнения основы и кронштейна, на котором будет крепиться режущая головка станка.

Необходимые инструменты и материалы

Для изготовления такого станка для болгарки своими руками, чертежи которого вы с легкостью найдете в интернете, вам потребуется следующее:

• Тяжёлая и прочная станина. В идеале необходимо использовать устойчивый стол-верстак, к которому в последующем будет крепиться болгарка с отрезным кругом.
• Стойка для коромысла, которая крепится к станине строго перпендикулярно.
• Качающийся кронштейн и коромысло изготавливаются с учетом имеющихся конструктивных особенностей вашего инструмента.
• Также вам потребуется удобная ручка-захват, позволяющая безопасно перемещать отрезной круг трубореза по вертикали. При возможности постарайтесь закрепить болгарку таким образом, чтобы использовать штатную ручку инструмента.
• Мощная пружина, отвечающая за возврат инструмента по окончании работы в исходное положение.
• Надежный металлический кожух, который будет обязан при использовании любых дисков. Открытый рабочий контур у такого отрезного станка ни в коем случае не должен смотреть в сторону оператора.
• Устройство пуска станка и его аварийного отключения.
• Устройство для фиксации заготовки.

Важно. Болгарки имеют соответствующую клавишу для включения и выключения инструмента. Однако использовать ее в работе будет не слишком удобно, поэтому рекомендуется дополнительно использовать пусковое устройство.

Как выбрать пусковое устройство

Можем порекомендовать вам использовать пусковую кнопку модели ПНВ-30У и УШМ, которая отличается простотой в использовании, надежностью и легкостью подключения к автоматике болгарки. Существует и более современные варианты таких пусковых устройств, однако, принцип действия у них будет аналогичен ПНВ-30У, при этом они не отличаются надежностью в эксплуатации и имеют высокую стоимость.

Инструкция по сборке стационарной болгарки для резки металла

Существует множество схем изготовления станины и кронштейнов для самодельного маятникового отрезного станка из болгарки.

Мы можем порекомендовать вам использовать старые автомобильные амортизаторы, что позволит выполнить кронштейн с возможностью регулировки вылета у болгарки.

Тем самым существенно расширяются возможности по применению такого оборудования, при этом затраты на приобретение старых отработанных амортизаторов будут минимальны.

https://www.youtube.com/watch?v=uB4bsxCJjXc

Использовать в качестве несущей конструкции амортизаторы по причине их тонких стенок не рекомендуется, поэтому потребуется дополнительно усилить кронштейны подходящей по диаметру стальной трубой.

Все элементы конструкции нарезаются при помощи болгарки, из которой в последующем будет собран торцовочный станок. Используемые металлические элементы для основы и кронштейны можно соединить при помощи сварочного аппарата.

После сборки всех основных компонентов следует провести испытания, замерим возможные углы разрезания и окончательно подогнать все элементы друг к другу. После того как основа будет собрана, следует покрасить металлические элементы специальной антикоррозийной краской.

Коромысло и головку кронштейны рекомендуем закрепить шпильками с использованием шарикоподшипниковых элементов. Это позволит одновременно плотно затянуть крепежные гайки, при этом точный ход коромысла будет легким, без люфта и заклинивания.

Когда металлическая конструкция будет готова, необходимо отрегулировать вылет оси болгарки, для чего штоки амортизаторов фиксируют двумя гайками и резьбовой шпилькой.

К металлическому штоку амортизатора необходимо приварить проушины, к которым в последующем будет крепиться болгарка или пила-торцовка. Предварительно следует выполнить такие монтажные проушины по размерам имеющегося у вас инструмента и сделать в металлических скобах соответствующие отверстия для крепления углореза.

Видео:Отрезной станок из УШМ (болгарки) своими рукамиСкачать

Всё что останется сделать, это прикрепить к верстаку и выполненному кронштейну болгарку с установленным отрезным кругом. Обязательно устанавливается защита, после чего проверяют работоспособность станка, и при необходимости подгоняют вылет штока амортизатора, что позволит гарантировать удобную и комфортную работу с отрезным станком на болгарке.

Изготовление отрезной пилы по металлу своими руками не представляет особой сложности. Необходимо лишь использовать прочную и надежную станину и правильно изготовить кронштейны, на которых в последующем будет крепиться болгарка.

В интернете можно найти различные простейшие чертежи отрезного станка из болгарки своими руками, использование которых позволит существенно упростить вам работу, а с выполнением такого инструмента справится каждый домовладелец.

Источник: https://ObInstrumentah.info/kak-izgotovit-statsionarnyj-otreznoj-stanok-iz-bolgarki/

Как сделать отрезной станок из болгарки своими руками

Большим помощником для мастеров считается отрезной торцовочный станок. Но для выполнения одноразовых и непостоянных работ его приобретение не оправдано. Чаще для нарезания заготовок пользуются УШМ.

А при длительной работе качество реза падает по причине усталости. В продаже имеются конструкции для закрепления болгарки. Но они предназначены для определенной модели.

Лучший вариант — изготовить станок самому.

Преимущества самодельного оборудования

Повсеместное использование болгарок привело к тому, что их на руках великое множество. И при незначительных нарушениях профессиональные работники отказываются от них в целях безопасности.

Но домашние мастера такую роскошь позволить себе не могут. Из УШМ они изготавливают отрезные и дисковые станки, цепные пилы для резки металла и древесины. Для чего делают из болгарки отрезные станки?

Тот, кто работал болгаркой знает, что отрезать заготовку от трубы, а в особенности — от профильной, идеально ровно невозможно. Приходится при помощи угольника размечать каждую сторону и при резке трубу переворачивать. И все равно размеры могут отличаться на 0,5 мм. А при сваривании тонкостенных деталей металл прогорает из-за дефекта неполного прилегания.

Для резки металла необходима болгарка достаточной мощности. Вполне подойдут модели с диаметром круга от 180 мм и более.

https://www.youtube.com/watch?v=gsm4z_1k4nY

Хотя модели с кругом 125 мм подойдут для работы с тонкостенным прокатом, но при этом установленный круг большего диаметра остается без защитного кожуха, что чревато травами при разрыве отрезного круга.

Конструкция отрезных станков

При проектировании самодельного отрезного станка из болгарки следует учесть следующие факторы:

1. Станина, или основание, должна быть достаточно прочной, устойчивой, тяжелой. Для надежности она должна иметь крепление к верстаку или столу.
2. Отрезное оборудование должно располагаться строго перпендикулярно к основанию.
3. Механизм подачи отрезного круга оборудуется возвратной пружиной или противовесом для исключения повреждения абразивного диска.
4. Для удобства и безопасности проведения работ конструкция оснащается ручкой. Наилучшим вариантом будет, если болгарку можно будет опускать за штатную рукоятку.
5. Защитный кожух предупреждает попадание искр в работника.
6. Зажимающее устройство. Закрепление заготовки — необходимое требование для получения качественного среза.
7. Если планируется нарезание большого количества одинаковых по размеру заготовок, то можно конструкцию оснастить перемещаемым упором.
8. Пусковое устройство или аварийное отключение. Постоянное включение болгарки стандартным выключателем неудобно. А специализированные пусковые устройства имеют внутреннюю защиту.

Модели станков для резки металла

Продаваемое оборудование оснащается поворотной столешницей для резки под разными углами. Самоделки изготавливаются в двух вариантах: поворотными под углом 45° и неповоротными. Для каждого варианта в интернете можно найти чертежи отрезного станка из болгарки своими руками с полной деталировкой.

Поворотное устройство

Для изготовления в таком варианте станка понадобится:

• УШМ;
• стальной уголок на 50 и на 40;
• труба для водопровода с условным проходом Ду32 и 25;
• труба профильная 15х15, 20х20; 25х25;
• стальной лист толщиной 4 мм;
• закрытые или полузакрытые радиальные подшипники 202 — 2 штуки, упорный подшипник 8102;
• шпилька М14;
• метизы М6, М8 и М14;
• дверная пружина;
• жесть или оцинковка.

Порядок изготовления:

• Отрезать от 50-го уголка два куска.
• Просверлить в них отверстия. Диаметр отверстий 14 мм .
• Получившиеся детали прикрепить к болгарке болтами к местам крепления рукояток.
• В таком положении сваркой в двух местах прихватить уголки. После чего, открутив от болгарки, окончательно проварить.
• Для изготовления каретки необходимо от трубы Ду32 отрезать кусок.
• Из трубы Ду25 отрезать заготовку, меньшую по длине на высоту двух подшипников.
• Впрессовать один 202 подшипник в трубу Ду32.
• Вложить в нее отрезок Ду25.
• Забить второй подшипник.
• Сваренные уголки и каретку соединить шпилькой М14.
• Стойки для надежности изготавливаются из 50-го уголка. Для получения одинакового размера обоих деталей их необходимо стянуть струбцинами. В данном состоянии следует просверлить отверстия.
• Стойки прикручиваются к каретке.
• Из профильной трубы 20х20 вырезать две тяги оптимальной длины и ручку.
• Для основания достаточно листа в 4 мм и размером 600х600 мм.
• Сварить конструкцию.
• Прорезать в листе паз для выхода круга.
• Закрепить возвратную пружину.
• Зажим в виде тисков можно изготовить из шпильки куска трубы 20х20 и гаек. Гайки привариваются к основанию. Шпилька, вращаясь, перемещает трубу вперед, осуществляя зажим.
• Для удобства вращения можно сделать маховичок, приварив длинный болт.
• Кожух изготавливается по шаблону. Две зеркальные выкройки.
• Каркас нарезается из уголка, к которому винтами М6 закрепляются выкройки.
• Кожух закрепляется на штатные отверстия.
• Для крепления на верстаке в основании сверлятся два отверстия под болты М8.

В итоге получилась достаточно компактная конструкция с зажимом труб, защитой от искр и ровной базирующей поверхностью.

Вариант неповоротный

В отличие от первой модели, данная конструкция более сложная в техническом плане. Она имеет регулирование вылета ушм. Такую возможность она получила из-за использования автомобильных стоек машины.

https://www.youtube.com/watch?v=2BgE1li88i4

Ввиду тонкого каркаса стоек необходимы кронштейны, в которые вставляются амортизаторы. Диаметр трубы подбирается под конкретные амортизаторы. Станина для болгарки своими руками, чертежи которой представлены, изготавливается из уголка. Остальные заготовки изготавливаются согласно чертежам.

Сварку конструкции следует производить полуавтоматом. Высота шва при этом минимальна, и нет необходимости в дальнейшей зачистке. Для облегчения хода механизм собирается на подшипниках.

При этом исключается люфт и заклинивание. Высоту подъема болгарки ограничивает поперечина и шпилька. Откручивая гайку, амортизаторы поднимают механизм кверху.

Это обеспечивает использование ушм разных моделей.

Для пиления труб под углом конструкция оборудуется поворотным столом. Жесткое крепление трубореза обеспечивает точный рез, а необходимый угол обеспечивает поворотный механизм, который требуется закрепить в нужном положении.

Как видно, дисковый отрезной станок по металлу своими руками можно сделать, не используя токарный и фрезерный станок.

Изготовление цепной пилы из болгарки

Своими руками при умении нетрудно изготовить цепную пилу — это ручной инструмент, а болгарка используется в качестве привода. За счет больших оборотов можно использовать ушм небольшой мощности.

Видео:Насадка на болгарку, цепная пила из болгарки самодельная своими руками как сделатьСкачать

Основным элементом такой конструкции является шина. Ее необходимо закрепить так, чтобы ось движения пильной цепи совпадала с установленной приводной шестеренкой. Поэтому при изготовлении кронштейна не обойтись без фрезерного станка. Любое незначительное отклонение чревато трагическими последствиями.

Порядок работ:

• Кронштейн изготавливается согласно чертежу рабочего варианта под конкретную модель.
• Вкручиваются две шпильки с гайками для закрепления шины.
• Крепление кронштейна производится на корпус в отверстия крепления защитного кожуха.
• На вал болгарки одевается шестерня. Ее крепление производится прижимной гайкой. Наружный диаметр гайки больше шестерни, что исключит спадание цепи.
• После того как цепь одета, необходимо произвести ее натяжку и гайками зафиксировать шину.

Среди недостатков такой цепной пилы следует отметить, что она работает без смазки, что приводит к значительному нагреву и быстрому износу. Масло следует наносить вручную. Отсутствие тормоза позволяет цепи после снятия напряжения с электродвигателя еще вращаться в течение 30 секунд. Малый размер болгарки и длинная шина влияет на эргономику конструкции.

Но все же удивляет тот факт, что современные кулибины способны из обыкновенной угловой шлифовальной машинки изготовить множество приспособлений, стоимость которых в магазинах достигает десятков тысяч рублей.

Источник: https://obrabotkametalla.info/stanki/kak-sdelat-otreznoj-stanok-iz-bolgarki-svoimi-rukami

Дробилка-измельчитель из бензопилы [как сделать своими руками]

Корморезка или зернодробилка – очень полезная вещь в своем хозяйстве. Она позволяет ускорить заготовку корма для домашнего скота и снижает примерно в 5 раз время на подготовку кормовых смесей.

Стоит она относительно недорого – примерно 9-10 тысяч рублей за самый бюджетный вариант.

Но если у вас есть немного времени, старая шлифмашинка и прямые руки, вы легко сможете сами садовый измельчитель своими руками из болгарки, который легко заменит зернодробилку, соломорезку и кормоизмельчитель.

Дробилка-измельчитель из болгарки: подбираем двигатель

Главным механизмом в зернодробилке из болгарки является сама шлифмашинка. Сломанная болгарка не подойдет — необходимо, чтобы у нее был рабочий двигатель и вал. Вообще, если вы делаете измельчитель из болгарки, это не значит, что вы потом не сможете ее использовать – конструкция такого агрегата очень простая и при необходимости вы легко сможете использовать болгарку по ее назначению.

https://www.youtube.com/watch?v=3uArqJkD9Rc

Основные критерии – мощности двигателя должна составлять не менее 1200-1500 Вт, а количество оборотов – не менее 350 об/мин. Т.е., по этим критериям подходят 95% современных болгарок.

Схема зернодробилки из болгарки своими руками

Делается такой агрегат очень просто, буквально из подручных средств. Из инструментов понадобятся несколько торцевых и рожковых ключей, дрель со сверлами, зубило, молоток, немного болтов и гаек, а также ножовка по дереву и металлу.

Зернодробилка из болгарки своими руками состоит из следующих элементов:

1. Болгарка со снятым защитным кожухом
2. Лист толстой фанеры для верхней части корпуса;
3. Пластиковая емкость на 4-6 л с обрезанным днищем для бункера.
4. Небольшая металлическая или пластиковая труба, по которой зерно будет засыпаться в мельницу (необязательно).

5. Металлическая круглая емкость (например кастрюля), выполняющая роль мельницы. В ее нижней части устанавливается решетка или просверливаются частые отверстия диаметром 3-4 мм, чтобы подробленное зерно ссыпалось из мельницы.

   Использовать пластиковую емкость не рекомендуется, так как от вибрации и нагрузки она быстро лопнет.

6. Ножи. Можно использовать ножи от старого кухонного комбайна, блендера, можно сделать их самому. Чем больше ножи, тем эффективнее будет дробилка для зерна.

   Но нужно понимать, что слишком большие ножи увеличат нагрузку на двигатель, поэтому рекомендуемая длина ножей – 120-150 мм.

Изготавливаем дробилку-садовый измельчитель из болгарки

После того, как подготовлены все материалы и инструменты, можно приступать к изготовлению дробилки для зерна своими руками из болгарки.

1. Из листа фанеры вырезаем прямоугольную пластину – она будет служить основанием.
2. На основании рисуется схема отверстий. Их всего два – одно под крепление болгарки, второе – под бункер.
3. В отверстие для бункера вставляется либо небольшой отрезок трубы, либо горлышко обрезанной пластиковой емкости. Тут уже каждый делает так, как ему удобно.
4. Закрепляем болгарку в основании посредством металлических скоб и болтовых соединений. Она должна очень прочно держаться, так как от вибрации крепления могут ослабнуть.
5. На вал устанавливаются ножи и прочно фиксируются зажимной гайкой.
6. К нижней стороне основания прикрепляется корпус мельницы. Как было сказано выше, это может быть старая кастрюля или другая металлическая емкость. Емкость должна иметь лапки, в которых просверливаются отверстия под крепежные соединения – с их помощью она крепится к основанию.
7. К мельнице желательно прикрепить мешок с резинкой у горлышка, чтобы мука, возникающая при дроблении зерна, не распространялась по помещению.

Вот и все – несколько простых и нехитрых действий и агрегат, не уступающий специализированной технике, готов.

ВАЖНО: при работе следите за тем, чтобы не перегревать двигатель шлифмашины, иначе он сгорит.

Делаем измельчитель травы из болгарки своими руками

Скошенная трава и мелкие ветки в собственном хозяйстве – это не мусор, а сырье, которое может использоваться для создания кормовых смесей или подготовки компоста. Но такое сырье должно быть измельчено, а делать это вручную очень тяжело и хлопотно.

Если нет денег на покупку специального садового измельчителя, легко можно сделать измельчитель из болгарки своими руками.

Причем лучше сразу делать универсальный агрегат, способный измельчать не только траву, но солому, а также ветки кустарника и небольших деревьев.

От описанной выше зернодробилки измельчитель веток из болгарки своими руками немного отличается по конструкции, хотя работает по тому же принципу.

Измельчитель травы и соломорезка из болгарки своими руками

Рассмотрим вариант с нижним расположением двигателя, что подходит как для резки силоса и соломы, так и для веток.

1. Изготовьте станину. Можно сделать ее из дерева, но лучше использовать металл – благодаря своей массе, он менее чувствителен к вибрации и обеспечивает лучшую устойчивость.
2. Подготовьте металлическую емкость на 15-25 литров. Емкость должны быть круглая, чтобы посредством центробежной силы вся трава попадала на ножи.
3. В нижней части проделайте отверстие, в которое будет устанавливаться вал болгарки.
4. Сбоку внизу прорежьте небольшое отверстие произвольной формы. К этому отверстию прикрепите закрытый желоб, по которому измельченный силос будет ссыпаться в подготовленную емкость.
5. Изготовьте верхнюю крышку из какой то металлической или деревянной пластины– при работе измельчителя она не позволит траве вылетать из мельницы.
6. Измельчитель веток из болгарки своими руками почти готов. Установите в нижней части саму шлифмашинку, закрепив ее при помощи скоб и болтов.
7. Рекомендуется сделать несколько комплектов ножей. Для травы достаточно простого ножа от газонокосилки. Для соломы нужны хотя бы четырехлопастные наточенные ножи. Если же вам нужен измельчитель веток из болгарки, то ножи должны быть из более прочного и толстого металла, зато их не нужно сильно затачивать – достаточно наметить режущую кромку. В любом случае, при необходимости ножи легко заменить для определенной цели.
8. Закрепите ножи на валу с помощью крепежной гайки.

Вот и все – измельчитель готов. Засыпайте траву в емкость, закрывайте ее крышкой и включайте в розетку – все остальное измельчитель сделает за вас. Оптимальный режим непрерывной работы – до 15-20 минут, чтобы не перегревать двигатель.

Источник: https://sadovij-pomoshnik.ru/benzopily/samodelki-iz-benzinovyh-pil/drobilka.html

Топ 6 чертежей на отрезной станок из болгарки своими руками: лучшие конструкции с описанием сборки

ТОП 6 чертежей помогут сделать отрезной станок из болгарки своими руками без ошибок и лишних затрат. Ответы на частые вопросы, рекомендации.

Можно ли сделать самодельный торцовочный станок из УШМ: проверочный тест с ответами на основе представленных материалов

1. Какие устанавливают выключатели для аварийной остановки станка?

а) ручные;

б) ручные и ножные.

1. Какие УШМ пригодны для создания отрезного станка?

а) пневматические и электрические;

б) аккумуляторные.

1. Минимальная мощность электродвигателя болгарки для отрезного станка из болгарки:

а) 400 Вт;

Видео:СТОЙКА для БОЛГАРКИ /УШМ/ своими РУКАМИ! С протяжкой! Просто и НАДЁЖНО! Homemade Angle Grinder StandСкачать

б) 900 Вт.

1. Какие станки можно сделать на основе УШМ?

а) торцовочные, отрезные;

б) шлифовальные, фрезерные, точильные.

1. Где можно размещать болгарку в отрезном станке?

а) над столешницей;

б) под столешницей.

Ответы:

1. Правильный вариант – б). Ножные выключатели удобнее, так как приводятся в действие быстро.
2. Теоретически – хватит мощности во всех трех вариантах. На практике применяют а) – электрические и пневматические модели. Аккумулятор для стационарного станка не нужен. Для пневмопривода придется приобрести компрессор соответствующей производительности.
3. 900 Вт или более. Коррекцию делают, если предполагается обработка заготовок из относительно мягких материалов, или при высокой скорости.
4. Оба варианта – правильные. Мощная болгарка пригодна для создания разных станков бытового и полупрофессионального уровня.
5. Допустимы два варианта крепления. Специалисты предпочитают верхнее.

Болгаркой с электроприводом выполняют много разных рабочих операций. Чтобы снизить трудозатраты с одновременным повышением точности его используют в качестве основы для станка.

«Болгарка» – распространенное название угловой шлифовальной машины (УШМ). Сменой диска этот универсальный аппарат преобразуется для обрезания, выполнения других рабочих операций.

Болгарки

Как сделать отрезной станок по шагам с чертежами: 4 довода в пользу реализации проекта

Чтобы не сомневаться в правильности принятого решения изучите следующие факты:

1. без надежного закрепления заготовки вибрируют, увеличивая риск повреждения диска;
2. тяжелым инструментом трудно манипулировать с высокой точностью, соблюдая перпендикулярность разреза;
3. сложности увеличиваются при обработке толстых изделий, при создании большой партии однотипных деталей;
4. при занятости обеих рук существенно повышается вероятность получения травм.

Качественный станок необходим для решения отмеченных задач, улучшения производительности. Его создают по следующему алгоритму:

• уточняют целевое назначение, объем работ;
• изучают чертежи фабричных аналогов и самоделок, выбирают подходящий вариант;
• составляют комплект конструкторской документации со списком необходимых покупок;
• выполняют сборку по утвержденному плану с проверкой работоспособности.

Топ 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

https://www.youtube.com/watch?v=55zp_zMs39s

Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

• простое и надежное крепление заготовки;
• значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
• при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

Картинка № 2. Стойка для болгарки

Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

Картинка № 3. Сборочный чертеж маятниковой пилы

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

К сведению! В других стойках надо установить винтовые опоры. С их помощью компенсируют неровности напольного покрытия.

Картинка № 4. Маятниковая дисковая пила

Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок.

Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз.

Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.

Картинка № 5. Чертеж циркулярной пилы

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками. Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску.

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Видео:Простейший станок из Болгарки своими руками. Стойка УШМ. Стойка для болгарки. Сделай сам.Скачать

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Источник: https://elektro220v.ru/stroitelnye-instrumenty/top-6-chertezhey-otreznoy-stanok.html

Зачем нужен такой станок

Отрезные станки или их еще именуют маятниковыми пилами, нашли свое применение в различных сферах: машиностроение, металлообработка, деревообрабатывающая промышленность.

Иногда возникает потребность в использовании такого стационарного станка и в домашних условиях, когда следует получить ровный разрез тех или иных материалов.

Сделать это при помощи болгарки, которая держится в руке, невозможно, поэтому иногда возникает потребность узнать о том, а как сделать самому отрезной станок из подручных материалов.

Подбираем станину и крепим на нее основу стойки

Изготовление самодельного отрезного станка поможет разрешить целый ряд сложных задач:

• выполнение раскроя листового металла;
• резка керамических изделий;
• разрезка материалов под любым углом;
• изготовление однотипных изделий;
• разделение металлического профиля на отрезки нужной длины.

Приобретать стационарный станок для домашнего использования не имеет смысла, так как это достаточно дорого, и окупаемость может длиться несколько лет. Чтобы сэкономить, но при этом иметь в гараже свой собственный отрезной станок, следует прибегнуть к его самостоятельному изготовлению.

https://www.youtube.com/watch?v=k9f34yzXPH4

Крепим через шарнир площадку под УШМ

Как правильно изготовить станок из болгарки

Изготовить своими руками отрезной станок из болгарки можно двух видов:

• Простой вариант, который можно закрепить к верстаку и осуществлять простейшие виды работ по распиливанию материалов.
• Сложный вариант. Такой инструмент предусматривает выполнение более серьезных работ, но при этом для его создания потребуется немало времени и сил.

Первый вариант простого изделия можно посмотреть на фото. На основании фото можно изготовить такое приспособление, которое будет незаменимым помощником при работе с металлом и прочими видами материалов.

Самое важное в реализации данного изделия – это надежно закрепить болгарку, чтобы она не «ерзала» в разные стороны при проведении работ. Второй вариант предусматривает изготовление стальной станины, на которой будет располагаться установка. Для реализации второго варианта потребуется много металла и сварочный аппарат.

Пружина автовозврата подвижной части

1. Потребуется первоначально изготовить рабочий стол(основу). Сделать его можно из уголков и листа металла. Если металла для столешницы нет, то можно использовать лист ДСП и прочих аналогичных материалов.
2. Конструкция рамы.

   После того, как станина готова, необходимо приступить к конструированию рамы для закрепления болгарки. Эта рама будет состоять из подвижной и неподвижной части, благодаря чему можно будет подводить инструмент к изделию для резки. Для начала нужно закрепить неподвижное основание, которое должно быть обязательно устойчивым и жестким.

   Подвижная часть крепится к неподвижной при помощи шарнирного соединения.

3. Закрепление инструмента. На подвижную часть и закрепляется режущий инструмент, посредством чего можно будет регулировать положение болгарки. Инструмент следует фиксировать максимально качественно, в противном случае, это может привести к его отрыву от рамы.

   Для того чтобы подвижная часть с болгаркой возвращалась автоматически в исходное положение, то есть вверх, следует предусмотреть специальную пружину или противовес. Натяжение пружины следует выбирать в зависимости от веса используемого инструмента.

4. Защита инструмента.

   Обязательно необходимо предусмотреть кожух для болгарки, который защитит оператора не только от случайного прикосновения к рабочему лезвию, но еще и исключит вылет искр и опилок при резке различных материалов.

5. Линейка. Если планируется выполнять точные работы, то такой элемент, как линейка, очень важен при конструировании такого аппарата.

   В качестве линейки можно использовать трубку с соответствующими метками. Ее следует приварить к столешнице на некотором расстоянии от режущего диска.

6. Пусковое устройство для самодельного станка. Если речь идет о сложной и надежной конструкции отрезного станка, то обязательно следует предусмотреть установку кнопок управления.

   Это кнопки пуска и отключения, которые должны быть установлены под столешницей станка(в доступном и удобном месте), чтобы оператор имел легкий к ним доступ. Можно даже сделать кнопку управления при помощи педали, что позволит отключать аппарат, если будут заняты руки.

Доп.

закрепление аппарата хомутом

Отрезной станок предусматривает установку болгарки только в верхней части столешницы, так как некоторые умельцы изготавливают такие изделия, где УШМ находится внизу, а из стола выступает только часть диска. Такой вариант удобен для распиловки древесины, но не для металлических материалов. Вот такими нехитрыми действиями можно получить аппарат, как показано ниже на фото.

Самодельный станок: плюсы и минусы

Отрезной станок своими руками из болгарки имеет свои плюсы и минусы. К плюсам относятся следующие факторы:

1. Удобство работы с материалами. При работе с болгаркой иногда не хватает рук, так как нужно держать инструмент двумя руками, а также закрепить деталь. Отрезной станок исключает данный недостаток, так как одной рукой можно управлять инструментом, а второй располагать деталь в необходимом для распиловки положении.
2. Наличие возможности получения четкого разреза. Получить ровный и точный разрез мобильным устройством достаточно сложно, в то время как стационарный станок справляется с данной задачей лучше всего.
3. Возможность получать детали одинаковых размеров.
4. Невысокая цена. Все подручные средства для изготовления имеются в наличии.

К недостаткам такого приспособления относятся:

• Недостаточная надежность. Как и крути, а самодельный станок является не таким надежным, как заводской. При работе с таким устройством обязательно используйте защитную маску и соблюдайте ТБ.
• Невозможность транспортировки. Изобретение хотя и полезное, но для работы с ним потребуется постоянно приходить в гараж. Это обусловлено не только размерами аппарата, но и его весом.

Таким образом, можно сказать, что отрезной станок из болгарки своими руками – это очень полезная вещь, эффективность которой можно оценить при резке первой же детали. На видео выше представлен вариант простого станка, где описывается процесс его изготовления.

Как сделать отрезной станок из болгарки своими руками Ссылка на основную публикацию

Источник: https://InstrumentyvDom.ru/prochee/otreznoj-stanok-iz-bolgarki

Видео

Стойка для болгарки своими руками. Крутая идея для болгарки из шатуна. Making Angle Grinder Stand.Скачать

Лучший отрезной станок из БОЛГАРКИ #своимируками #советы #diy #сделайсам #shortsСкачать

НЕРЕАЛЬНЫЙ СТАНОК ИЗ 230 УШМ! Мощный отрезной станок с протяжкой своими руками!Скачать

Пилим без пыли! Штроборез из болгарки своими руками. Как резать бетон без пыли?Скачать

МОЩНАЯ ИДЕЯ из болгарки и пластиковой банки!!! Такого вы еще точно не видели!Скачать

Простая и точная стойка для УШМ со 125 диском. Как сделать стойку для 125 болгарки своими руками?Скачать

Стойка для болгарки!Круче не придумаешь!Скачать

НАСАДКА НА УШМ СВОИМИ РУКАМИ / Сабельная пила из болгаркиСкачать

Стойка из болгарки. homemade Idea Stand for angle grinders.Скачать

Отрезной станок из болгарки своими руками Как сделать ручную циркулярку из болгарки крутая самоделкаСкачать

Штроборез своими руками, из болгарки.Скачать

Отрезной станок из болгарки с протяжкой.Скачать

Высоторез для обрезки деревьев своими рукамиСкачать

стойка для болгарки своими руками чертежиСкачать

Стойка для болгарки своими рукамиСкачать
