Замена Элементов Питания В Аккумуляторе Шуруповерта + видео

Замена аккумулятора у шуруповерта своими руками

Стоимость ручного электрического инструмента колеблется в пределах средней и высокой ценовой политики, тем не менее немногие знают, что большая часть цены отдается именно за аккумулятор.

После его поломки обладатель шуруповерта сталкивается со сложным решением: тратиться на покупку дорогостоящего нового, купить новый инструмент или же попытаться отремонтировать источник энергии своими руками.

В статье мы расскажем о наиболее распространенных проблемах и методах их решения.

Как поменять аккумуляторы в шуруповерте

При поломке данной части зарядного устройства электроинструмента не стоит сразу впадать в панику, поскольку существует несколько эффективных способов замены:

• Покупка нового – достаточно взять старую модель и попросить в магазине подобрать такую же, отдав большие деньги за приобретение.
• Применение подручных материалов – аккумулятор можно заменить другими интересными вариациями, например, от перебойника.
• «Эффект памяти» – хотя в большинстве случаев наличие этой функции является существенным недостатком, в процедуре восстановления агрегата она станет настоящей находкой. Применяя дополнительные элементы, можно попытаться вернуть к жизни сгоревшую батарею.

Чем можно заменить батарею шуруповерта

Если шуруповерт пришел в негодность по причине поломки аккумулятора (акб) – необязательно идти в магазин, чтобы купить новый. Ведь он стоит больше половины самого электрического инструмента. Сегодня мы расскажем об одной методике, которая значительно сократит ваши расходы.

Среди многочисленных способов хочется выделить один – замена заряжающегося устройства аккумулятором от перебойника. Он имеет напряжение 12 вольт и емкость 7 ампер. На практике данная процедура выглядит следующим образом:

• На первом этапе необходимо удалить лишние крепежи на месте установки сломанного заводского аккумулятора. Поскольку они пластиковые, удобно избавиться от них можно с помощью плоскогубцев.
• Раскрутите ручку шуруповерта и достаньте провода, соответствующие знакам «плюс» и «минус».
• На следующем этапе стоит удлинить эти два сегмента. Такую манипуляцию можно осуществить с помощью обычного паяльника и двух подходящих проводов, припаяв к имеющимся.
• Удлиненные провода фиксируем внизу ручки, а затем скручиваем инструмент обратно.
• Крепим к концам проводов специальные клеммы, надев на них сверху защиту.
• Клеммы крепим к аккумулятору в точках значения «плюс» и «минус» на обоих устройствах.
• Шуруповерт возвращен к жизни! Осталось только закрепить аккумулятор в нижней части ручки шуруповерта.

Важно! Во время соединения электрического инструмента с аккумулятором важно не перепутать показатели «плюс» и «минус», в противном случае может произойти короткое замыкание!

Эта часть электроинструмента играет важную роль, поскольку именно она влияет на срок эксплуатации, производительность, частоту крутящего момента рабочего органа и так далее.

В продаже существует несколько видов аккумуляторных батарей, которые используются в шуруповертах:

• Никель-кадмиевые – бюджетные модели, которые сегодня применяются крайне редко. Из существенных недостатков стоит отметить наличие резервной памяти, которая ухудшает свойства заряда, тем не менее в случае поломки аккумулятора можно попробовать реанимировать его с применением данной функции.
• Никель–металлгидридные – доступные модели, которые используются практически во всех современных устройствах. Среди достоинств стоит отметить наличие резервной памяти (станет преимуществом во время реанимации аккумулятора), а также продолжительный срок эксплуатации. Они не могут работать при понижении температуры ниже десяти градусов, что является существенным недостатком.
• Литий–ионные аккумуляторы – данные модели устанавливаются в технику профессионального уровня, поскольку они имеют увеличенную емкость, но срок службы довольно малый.
• Литий–полимерные батареи – наиболее дорогостоящие модели, которые пользуются низким спросом, тем не менее многие современные производители все чаще комплектуют ими свои линейки электрических ручных инструментов.

Важно! Если в вашем ручном инструменте стоит никель–кадмиевая батарея, то стоит позаботиться о ее правильной утилизации, поскольку состав является токсичным.

Заключение

Если аккумуляторный шуруповерт вышел из строя по причине поломки самой батареи – не стоит отчаиваться и бежать за покупкой новой модели! Задумайтесь о том, как поменять имеющийся аккумулятор, ведь себестоимость любой альтернативы будет в разы ниже. Все, что вам понадобится – немного находчивости и умений!

Источник: http://pro-instrument.com/ruchnoj/zamena-akkumulyatora-u-shurupoverta-protsedura-vozmozhnyie-alternativnyie-variantyi.html

Ремонт шуруповерта, проверка и замена банок для аккумулятора: конструкция и виды, этапы проверки и ремонт

Самой дорогой и важной частью шуруповерта является его аккумулятор. Поэтому когда электрический накопитель выходит из строя не хочется покупать новый инструмент. Как проверить аккумулятор и произвести ремонтные работы в случае неисправности аккумулятора можно прочитать ниже.

Конструкция аккумулятора шуруповерта и виды «банок»

В независимости от страны изготовителя шуруповерта все аккумуляторы имеют одинаковое строение. Внутри аккумулятора помещаются ряды последовательно соединенных элементов питания — батарей или «банок».

Итоговое напряжение аккумулятора создается благодаря суммированию напряжения каждого элемента питания. «Банки» имеют одинаковые параметры — размеры и напряжение.

Различаются элементы питания лишь мощностью.

https://www.youtube.com/watch?v=GIXKdcaruFk

Сам аккумулятор шуруповерта имеет четыре контакта:

• два силовых контакта служат для зарядки и разрядки батарей;
• третий контакт (управляющий) соединяется со встроенным в аккумулятор термодатчиком. Он служит для защиты зарядного устройства от перегревания;
• четвертый контакт (сервисный) выравнивает заряды во всех батареях.

Аккумуляторы шуруповерта компонуются следующими видами накопительных элементов, имеющими свои достоинства и недостатки.

Ni-Cd — никель-кадмиевые батареи, напряжение — 1.2 V.

Достоинства:

• низкая стоимость;
• распространенность;
• не боятся низких температур;
• можно хранить в разряженном состоянии.

Недостатки:

• производство этих батарей считается вредным, поэтому они изготавливаются в «третьих» странах;
• обладают «эффектом памяти»;
• саморазряжаются;
• имеют небольшую емкость;
• обладают небольшим количеством циклов (заряд/разряд) — не «живут» долго при постоянном использовании.

Ni-MH — никель-металлогидридные батареи, напряжение — 1.2 V;

Видео:Восстановление аккумулятора старого шуруповерта. Замена "банок"Скачать

Достоинства:

• изготавливаются на экологически чистом производстве, фирменная продукция высокого качества;
• обладает низким «эффектом памяти»;
• низкая способность к саморазрядке;
• обладают большой емкостью и большим количеством циклов.

Недостатки:

• высокая цена;
• при длительном хранении в разряженном состоянии теряется часть характеристик;
• не функционируют долго при низкой температуре.

Li-Ion — литий-ионные батареи, напряжение — 3.7 V.

Достоинства:

• отсутствует «эффект памяти»;
• отсутствует саморазряд;
• обладают высокой емкостью;
• имеется большое количество зарядно-разрядных циклов;
• для создания достаточного количества напряжения в аккумуляторе требуется небольшое количество батарей, что снижает вес и размеры аккумулятора.

Недостатки:

• очень высокая цена (почти в 3 раза больше, чем у остальных видов батарей);
• спустя 3 года теряется емкость, вследствие разложения лития.

По своей сути аккумулятор представляет собой источник постоянного тока. Благодаря превращению химической реакции в электрическую энергию, он может отдавать накопленное электричество в цепь. При зарядке ток протекает в обратную сторону, тем самым заряжая накопитель.

Основным параметром любого аккумулятора является емкость накопленной энергии. Она указывает, ток какой силы агрегат может выдавать в течение часа и измеряется в А/ч.

Любая батарея действует на принципе электролиза. Это значит, что в ее конструкцию входят два обязательных элемента — анод и катод, которые находятся в электролите. В результате химической реакции на полюсах создается электрический заряд. Напряжение батареи определяется разностью потенциалов на полюсах.

Проверка аккумулятора шуруповерта

Для определения реальных основных параметров аккумулятора проводится проверка.

При проведении действий, направленных на проверку аккумуляторных элементов, следует не забывать о влиянии такого фактора, как «эффект памяти».

Само явление заключается в том, что из-за частой зарядки накопителя элементы аккумулятора могут изменить свою емкость. Происходит это из-за зарядов, оставшихся от предыдущей зарядки.

Больше остальных батарей этому явлению подвержены никель-кадмиевые «банки».

Проверку аккумулятора шуруповерта осуществляют при полной зарядке. Полная проверка проходит в несколько этапов.

Инструменты для проверки

Проверку электрического накопителя можно произвести при помощи:

• вольтметра постоянного напряжения на 15 В;
• амперметра и вольтметра постоянного тока;
• тестера;
• мультиметра.

Из инструментов следует обзавестись:

• плоскогубцами;
• отверткой;
• ножом;
• паяльником.

Первый этап проверки

Измерения напряжения и тока проводятся в процессе зарядки электрического накопителя. Показания снимаются периодически спустя определенный отрезок времени. С ростом времени рост напряжения уменьшается.

Так, спустя полчаса после начала зарядки значение напряжения будет 13 В. Если измерить еще через полчаса, то напряжение будет равно 13.5 В. Через 2 часа после начала зарядки напряжение уже будет около 14 В. Это говорит о том, что достигнут максимум. У полностью заряженного аккумулятора напряжение имеет значение равное 17 В.

https://www.youtube.com/watch?v=rVsUwwPrOgs

Оценить качество накопителя можно, измерив ток во время процесса зарядки. Если аккумулятор в хорошем состоянии, то для него характерен устойчивый рост тока в 1 час в течение процесса зарядки. Прохождение значения тока отметки в 1 А говорит о нормальном функционировании накопителя.

Установленный в шуруповерт аккумулятор можно проверить тестером или вольтметром, замерив напряжение между полюсами. Без нагрузки напряжение будет соответствовать напряжению холостого хода. Так, если для 12 «банок» с номиналом в 1.

2 В рабочее напряжение будет равно 14.4 В, то напряжение холостого хода возрастет до 17 В. Понижение этой величины означает, что некоторые элементы в аккумуляторе являются нерабочими или накопитель зарядился не полностью.

По результатам первой проверки можно составить начальное впечатление о работоспособности аккумуляторных элементов. Это поможет установить необходимость в разборке аккумулятора.

Проверка под нагрузкой

Для ответа на вопрос в течение какого времени разрядится аккумулятор следует произвести проверку накопителя под нагрузкой. Нагрузку нужно выбирать исходя из мощности накопителя.

Если она неизвестна, то считается что мощность нагрузки равна половине произведения силы тока, который отдается аккумулятора при работе, на напряжение накопителя. Как правило, это значение принимается равным 35–40 Вт.

Таким образом, в качестве нагрузки можно применить автомобильную фару (35 Вт) или воспользоваться спот-лампой на 12 В с такой же мощностью.

Для проведения измерений батареи аккумулятор подсоединяется к нагрузке через амперметр. Показания снимаются вольтметром. «Банки» подключаются на 2–3 мин. Измеренное напряжение должно быть больше 12.4 В. Если показания попадают в интервал от 12 до 12.

4 В, то это значит, что в аккумуляторе имеется поврежденный элемент. О наличии неисправных элементов питания может говорить и снижение яркости лампы, используемой в качестве нагрузки.

Если лампа за отведенный временной период погасла, то это значит, что накопитель очень быстро разряжается — у него очень маленькая емкость.

Проверка элементов питания накопителя

Итак, пусть окажется, что с помощью предварительных проверок было установлено наличие неисправных элементов в накопителе. Тогда необходимо разобрать аккумулятор и извлечь последовательно соединенные элементы питания — «банки». Как уже говорилось выше, аккумулятор состоит из 10–12 таких элементов с напряжением в 1.2 В.

Видео:Как за 0 руб. восстановить аккумулятор шуруповерта, своими руками!!!Скачать

Вначале проводится визуальный осмотр мест соединения элементов на предмет нарушений. Они могут вызвать понижение параметров аккумулятора в целом.

После осмотра следует провести измерение напряжения каждой из «банок». Напряжение одного элемента не должно быть меньше 1.2 В.

При проведении измерений аккумуляторные элементы следует отключать от соединений со всякого рода датчиками. Прибор для измерения подключается к полюсам батареи. «Банки» с пониженным напряжением подлежат замене.

Если при простом измерении не было выявлено несправных элементов, следует померить «банки» под нагрузкой.

Проверка по величине сопротивления

Способность к нормальному функционированию каждой батареи можно проверить, сравнив «банки» по внутреннему сопротивлению. Определяется величина путем деления рабочих параметров напряжение на силу тока и вычетом сопротивления нагрузки.

Рабочее напряжения измеряется обязательно под нагрузкой. В качестве нагрузки следует взять резистор сопротивлением в 10 Ом и мощностью 25 Вт. Проверке подвергается каждая батарея. Измеряют рабочую силу тока и напряжение.

Для лучшего понимания приведем примерные расчеты. Допустим, в ходе измерения под нагрузкой получены данные для одной «банки»: рабочее напряжение — 1.19 В и рабочая сила тока — 112 мА.

Перед тем как произвести вычисление не забываем перевести значение силы тока из мА в А — 0.112 А. Производим соответствующие действия (1.19/0.112) — 10 = 0.63 Ом.

Напомним, что вычитаемое в нашем выражении это сопротивление нагрузки резистора (10 Ом).

Проверка остальных параметров

Каждый вид аккумулятора обладает определенной величиной саморазряда.

Так, в течение месяца хранения:

• никель-кадмиевый аккумулятор может разрядиться на 20%;
• никель-металлогидридные — 30 %;
• литий-ионный накопитель — до 8 %.

Контроль за саморазрядом осуществляется путем замеров напряжения каждый день в течение месяца.

https://www.youtube.com/watch?v=xgE0AWVwVS0

Проверка элементов электропитания на наличие «эффекта памяти» осуществляется путем полной зарядки аккумулятора и полной его разрядки. Производят несколько циклов заряд-разрядки (3 или 4).

Разрядку аккумулятора можно осуществлять при помощи лампы в 12 В. В ходе действий производят измерения остаточного рабочего напряжения и напряжения холостого хода.

После многократного повторения циклов «эффект памяти» исчезнет.

Работы по ремонту аккумулятора шуруповерта

Итак, в ходе проверок были выявлены неработающие элементы питания. Что делать в этом случае? Выхода два — попытка «реанимации» элементов или простая замена неработающих «банок».

«Реанимация» накопительных элементов

Сразу стоит оговориться, пытаться «реанимировать» ионные батареи бесполезно. Эффекта памяти у такого вида батарей быть не может, а следовательно, причина выхода их из строя кроется в разложении лития. Но вначале стоит выяснить — возможно, несправна схема управления. Здесь можно использовать два метода.

1. Следует поменять схему управление. Если батареи заработали, значит, нужно ремонтировать саму схему.
2. На элемент питания с помощью регулируемого зарядного устройства подается напряжение 4 В с током примерно в 200 мА. Рост напряжения на «банке» до 3.6 В говорит об исправности элемента и, значит, в неисправности виновата либо схема управления, либо другой элемент питания.

Для «реанимации» батареи аккумулятора шуруповерта применяют два способа:

1. Восстановление работоспособности «банок» методом сжатия или уплотнения.
2. Подача в накопительный элемент большого напряжения и тока. При этом удастся, хотя и не полностью устранить потерянную емкость и избавиться от «эффекта памяти».

Однако, эти методы не могут полностью решить проблему выхода из строя батарей. Они лишь отсрочат неизбежное. Рано или поздно, но менять банки придется все равно.

Замена «банок» в аккумуляторе шуруповерта

Для проведения ремонта необходимы новые элементы питания. В настоящее время их легко можно приобрести либо в специализированных магазинах, либо заказать в интернете. Стоимость по карману любому.

К примеру, цена никель-кадмиевой батареи емкостью в 2000 мА/ч составит около 1000 рублей.

Покупая новую «банку», следует проследить, чтобы параметры емкости и габаритов совпадали с заменяемыми элементами.

Сама задача проста. Хорошо если имеется опыт в пайке. В соединении элементов обрезается неисправная батарея, на ее место ставится исправная, затем производится пайка. Как видно, ничего сложного.

Однако, при этом следует учесть несколько важных нюансов:

• паять нужно быстро, чтобы не нагрелись «банки» — это может отразиться на их работоспособности;
• для соединения элементов лучше использовать родные пластины, либо медные, но тех же размеров;
• присоединяя новый элемент к старому не перепутайте плюс с минусом. При последовательном соединении минус от предыдущей батареи идет на плюс новой батареи.

После пайки, следует провести заряд-разрядный цикл, а затем измерить напряжение на «банках». Оно должно быть около 1.3 В.

Реанимация аккумулятора шуруповёрта

Большая часть аккумуляторных шуруповертов оборудованы штатным набором батарей.

Если к достаточно надежному и долговечному инструменту нареканий нет, то к его аккумуляторным элементам стоит присмотреться более тщательно, поскольку это достаточно слабое место устройства.

Не секрет, что без надлежащего обслуживания аккумуляторных батарей, можно попросту разориться на покупках новых элементов питания, стоимость которых может достигать до 50% от номинальной цены самого инструмента.

Резонно предположить, что если существует какой-то вариант восстановления батарей для шуруповерта, то им необходимо воспользоваться, сэкономив при этом весомую часть своего материального бюджета. Давайте разбираться, какие методы позволяют реанимировать элементы питания с минимальными трудозатратами, чтобы проверить их на работоспособность.

1. Методика определения неисправности батареи шуруповерта + ()

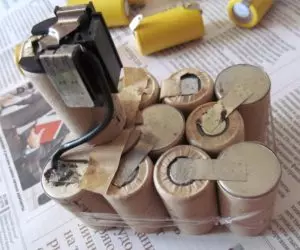

Если разобрать аккумуляторный корпус шуруповерта, то внутри можно обнаружить последовательно соединенные питающие элементы.

В большинстве ситуаций рабочим напряжением электродвигателя является 18 вольт, которые складываются из 15 баночных батареек в корпусе аккумулятора. Как правило, каких-то внешних признаков поломки не обнаруживается.

Поэтому перед мастером встает задача правильного определения звена в имеющейся цепи, которая утратила свою энергоемкость.

https://www.youtube.com/watch?v=_-_ZFauKMes

Видео:Как перебрать аккумулятор шуруповерта.Скачать

Работоспособность всего аккумулятора утратит свою эффективность даже в той ситуации, если в системе имеется хоть один элемент, который потерял свою емкость.

Впрочем, все питающие элементы выйти из строя не могут. Следовательно, правильно обнаружив неэффективные элементы, их можно будет либо заменить, либо вернуть работоспособность б/у батареям.

Иными словами, существуют методы, чтобы оживить элементы питания.

Как правило, чтобы безошибочно определить неисправность аккумулятора, практическое применение нашли два основных метода:

• Идентификация неисправных блоков при использовании тестера (мультиметра);
• Выявление неисправных питающих элементов в системе при помощи нагрузки

Рассмотрим, как эти методы работают на практике.

2. Быстрая проверка аккумулятора при помощи мультиметра + ()

Поскольку элементы питания имеют последовательную схему соединения, важно знать, что когда батареи находятся в заряженном состоянии, их напряжение, протестированное мультиметром, должно быть идентичным. Для правильного определения неисправного звена, следует переключить тестер в режим изменения постоянного тока, и произвести замеры каждой батарейки (банки) в системе.

Если в вашем случае используются ni cd аккумуляторы, то номинальное напряжения каждого из блоков должно составить примерно 1,2 В. В ситуации использования Li Ion батарей, показатель напряжения должен быть в районе 3,6 В.

В общем, для правильной инициализации неисправности, весь аккумуляторный блок сначала подвергается максимальной зарядке в течение 6-ти часов. Затем производится соответствующий замер мультиметром, опираясь на вышеизложенные показания для разных типов батарей. Если на данном этапе искажений не обнаружено, то аккумулятор подключается к нагрузке, с целью его полной разрядки.

Убедившись в том, что аккумуляторный блок разрядился, необходимо вновь произвести замер мультиметром каждой питающей батареи в системе. Это позволит с большой долей вероятности обнаружить непригодные «банки».

Показания мультиметра в таких блоках будет находиться ниже 0,5-0,7 В.

Если у вас в наличие есть аккумуляторные блоки на замену, то реанимация всей схемы устраняется путем банальной перепайки, извлекая отслужившие элементы с заменой их на новые.

3. Тестирование при помощи нагрузки

Данный метод предполагает использование нескольких лампочек или небольших электродвигателей, которые подключаются к каждому питающему элементу в системе аккумулятора шуруповерта.

Сначала вся батарея полностью подзаряжается. Затем к каждой «банке» подключается по одной лампочке на 3-4 В или маломощный «моторчик». Метод позволяет без измерительных приборов выявить неработоспособный элементы в системе, которые раньше всех потеряют свой заряд под нагрузкой. Утратившие емкость блоки непременно выявят себя.

4. «Эффект памяти», и что с ним делать?  + ()

Если речь идет о ni cd аккумуляторах, то для них существует такое понятие, как «эффект памяти». Этот «болезненный симптом» определяется довольно просто. Когда батарея после прохождения полного цикла заряда быстро разряжается, а после небольшой паузы вновь продолжает функционировать, то это верный диагноз, который при должной сноровке можно излечить.

Что необходимо сделать, чтобы излечить «эффект памяти»?

Сначала батарея подвергается полному заряду (желательно на низких токах). Затем на него подается небольшая нагрузка с целью достижения полной разрядки. Этот простой прием позволяет активизировать внутренние пластины батареи максимально полностью.

В качестве примера удачной нагрузки можно применить обычную лампу накаливания на 220 В при мощности 60Вт. Процесс медленной зарядки и разрядки следует повторить не менее 4-5 раз.

Итогом данных мероприятий станет возврат первоначальной емкости аккумулятора на 80%.

Кстати сказать, если проводить работу на разобранном аккумуляторе, где уже известны «ослабшие» акб, то вернуть их в строй может шоковое воздействие большим током. Если электролит в батарейке присутствует, то восстановить аккумулятор таким методом всегда можно.

5. Какие дополнительные методы восстановления аккумуляторов для шуруповертов существуют?  + ()

Сразу стоит отметить, что возможности восстановления работоспособности подвержены не все батарейки. В частности, с наилучшим успехом можно реанимировать «банки» с типовым знаком отличия ni cd.

Такими аккумуляторами сейчас укомплектованы большинство типичных моделей шуруповертов.

Конечно, на рынке инструментов можно встретить шуруповерты марки макита или hitachi или bosch, элемент питания которых построен на литиевое основе, но этих моделей еще не так много.

https://www.youtube.com/watch?v=kxpcLaUdedI

В общем, если говорить об исправности аккумуляторного блока и методах его восстановления, в любом случае, нужно уделить внимание не только самим батарейкам внутри корпуса, но и убедиться в исправности зарядного устройства. Вполне вероятно, что функционал блока питания утратил способность обеспечивать при зарядке требуемый ток.

Многие мастера, сталкиваясь на практике с ремонтом никель кадмиевых питающих элементов, восстанавливают их при помощи добавления электролита. Аккумулятор в процессе работы начинает утрачивать электролит, поскольку он испаряется.

Исправить ситуацию помогает физическое воздействие на аккумуляторную «банку» при помощи дрели. В теле батарейки необходимо проделать небольшое отверстие (диаметр 0,8-1мм).

Вооружившись медицинским шприцом с иголкой, внутрь батарейки следует впрыснуть пару капель дистиллированной воды. Затем отверстие надежно заливается эпоксидной смолой.

Данный цикл мероприятий позволит продлить работу питающего элемента еще на несколько операций заряда/разряда.

Конечно, наиболее простым и очевидным способом реанимации аккумуляторного блока для шуруповерта является физическая замена неисправного блока на работоспособный.

Здесь даже помощь специалиста может оказаться неуместной, поскольку операцию сможет с легкостью проделать даже тот человек, который хотя бы раз пользовался паяльником и держал в руках отвертку.

Здесь главное проявить немного сноровки, чтобы не допустить перегрева банок в момент их впаивания/выпаивания.

Конечно, способов реанимации аккумуляторных батарей существует довольно много, но не каждый из них доступен простому пользователю.

Если продлить жизнь своему шуруповерту со штатным аккумулятором вы самостоятельно не в силах, то обратитесь за помощью к квалифицированным специалистам.

Они произведут безошибочную диагностику и «придумают», как восстановить аккумулятор инструмента при минимальных трудозатратах.

Источник: http://instrument-blog.ru/elektroinstrumenty/vosstanovlenie-akkumulyatora-shurupovyorta.html

Замена Элементов Питания В Аккумуляторе Шуруповерта

Видео:Ремонт аккумулятора шуруповёрта👍👍👍Скачать

Ремонт аккума бытового шуруповерта на дому

Те из нас, кто употребляет таковой инструмент, как аккумуляторный шуруповерт, делаются держать в голове что все-таки по сути, что в определенный момент батарея, которая обеспечивает его работу, придет в негодность.

При этом в нашем варианте мы рассуждаем не о разрядке, а о потере ею собственных высококачественных черт, под воздействием которых придётся мыслить о подмене, это составляет востребует от обладателя огромных издержек.

Оказавшись при всем этом, потребитель может разглядеть вариант с приобретением нового шуруповерта, что будет более обычным решением препядствия, ежели оснащение старого инструмента новыми батареями. Однако в такой сложной ситуации можно найти решение. В том случае, если в шуруповёрте используется определенный тип питающих элементов, то можно попытаться восстановить батарею.

В плане выполнения ремонт аккумуляторов для шуруповерта выглядит вполне простой задачей, поэтому если даже у вас ничего и не выйдет, то это не приведет к каким-либо серьезным для вас последствиям или расходам. Далее будут подробно освещены наиболее важные моменты, касающиеся ремонта аккумулятора шуруповерта своими руками.

Ремонт аккумулятора шуруповерта своими руками: какие батареи подлежат ремонту

В качестве источника питания в выпускаемых сегодня моделях шуруповёртов может применяться один из следующих типов батарей:

• никель-кадмиевые батареи;
• никель-металлгидридные батареи;
• литий-ионные аккумуляторы.

Причем у каждого из этих источников питания имеет свои особенности.

Литий-ионные

Если оценивать эти аккумуляторы по таким характеристикам, как качество исполнения и срок службы, то вне конкуренции находятся литий-ионные батареи.

Ввиду отсутствия у них эффекта памяти, они могут считаться практически идеальным вариантом подобного источника питания, правда, необходимо упомянуть о наличии у них такого минуса, как невозможность их эксплуатации при отрицательных температурах.

https://www.youtube.com/watch?v=iPc2ucexFtc

Именно с таким заявлением выступают производители подобных аккумуляторов, хотя в действительности у них имеются и другие негативные последствия. Скажем, когда такой аккумулятор лишается своего эксплуатационного ресурса, то в них происходит разложение лития, и эта реакция не поддается никакому воздействию.

Никель-кадмиевые

Эти батареи отличаются от предыдущих в том плане, что в момент, когда заканчивается их срок годности, они пересыхают. Поэтому те владельцы, которые знают, как поступать с такими батареями в подобном состояние, их всего лишь перезаливают. Однако это сделать не так-то просто, и потому очень мало таких людей, которые решаются на подобный шаг.

Ведь есть менее затратный вариант решения проблемы, который заключается в помещении в батарею новых банок для аккумулятора шуруповерта. В некоторых ситуациях, когда причиной неполадок является эффект памяти, который принято причислять к значимым минусам никель-кадмиевых электрических ёмкостей, можно решить проблему восстановления их работоспособности путем перепрошивки.

Никель-металлгидридные

Что же касается никель-металлгидридных батарей, то с ними поделать ничего нельзя, когда они расходуют свой эксплуатационный ресурс. В таких ситуациях у домашнего мастера остается только один выход — искать замену для этого элемента питания.

Если при выходе из строя аккумулятора шуруповерта рассматривать вариант замены источника питания, то подобное решение будет целесообразным вне зависимости от типа аккумулятора, которым оснащен шуруповерт.

На текущий момент в сети можно найти немало магазинов, предлагающих каждому пользователю купить по вполне доступным ценам аккумулятор любого типа, включая литий-ионные, никель-кадмиевые источники питания.

Правда, в этом случае покупателю придется быть готовым к тому, что он должен будет сам установить этот источник питания.

Вначале придется разобрать аккумулятор на составные элементы, поставить вместо вышедшей из строя рабочую начинку, после чего уже производится процесс сборки в обратной последовательности. Именно этой процедуре и будет уделено дальше внимание, однако сперва будет полезно рассмотреть операцию по восстановлению никель-кадмиевых элементов питания.

Как восстановить емкость аккумулятора шуруповерта: перепрошивка никель-кадмиевых батарей

Использовать этот метод имеет смысл лишь тогда, когда еще с источником питания не произошло самого неприятного — его пересыхания. Если же присутствуют все признаки этого явления, то его остается лишь выбросить.

Понять, в каком состоянии находится электролитание подобных батареек, можно проведя с ними такой эксперимент: если после зарядки они также не подадут признаков жизни, то можно сделать вывод о том, что элементы сухие.

Как перебрать аккумулятор шуруповерта

Ревизия аккумуляторов шуруповерта Makita. Несложный способ сэкономить деньги и время, когда нужно работать

Выгодно купить ni-cd аккумуляторы для замены в шуруповерте. алиэкспресс

ПРИОБРЕТАЛ ТУТ. Установка и монтаж тут. Лот на 5 шт, если вам необходимо

Если же вам удалось восстановить работоспособность аккумулятора, то это будет для вас большой удачей. Если говорить более подробно о технологии решения этого вопроса, то восстановление аккумулятора шуруповерта заключается в воздействии на его элементы при помощи тока и напряжения значительного номинала.

• Сперва необходимо разобрать аккумулятор и подвергнуть зарядке каждый из составных элементов.
• После этого нужно подключить к элементам питания зарядное устройство, обладающее значительной мощности. Для этой цели можно использовать и автомобильный зарядник при условии, что у него имеются регуляторы напряжения и силы тока.
• Далее выполняется его настройка. Следует иметь в виду, что у всех элементов батареи шуруповерта заряд напряжения имеет показатель 1,2 В и небольшой номинал силы тока. Для нас важно, чтобы на каждый отдельно взятый элемент питания поступало напряжение с показателем, превышающим изначальный в 3 раза.
• После этого уже можно приступать к зарядке, однако ее длительность должна быть небольшой, как правило, не превышающей 3–5 секунд.
• По окончании этой процедуры необходимо замерить произошедшие изменения при помощи мультиметра. Если прибор показал, что итоговый показатель напряжения на каждом элементе составляет на текущий момент 1,4 В или около этого, то можно радоваться, поскольку мы добились своего. После этого можно выполнять сборку в обратной последовательности, а затем этот элемент питания может применяться по своему назначению.

Иногда после многократной зарядки, проводимой в отношении определенных элементов, желаемого результата не удается добиться. В этом случае их останется только выбросить.

Пришедшие в негодность элементы мы должны будем заменить рабочими элементами питания. Хочется еще раз повториться, что описанный способ эффективен в борьбе с эффектом памяти, которыми обладают никель-кадмиевые батареи.

Если аккумулятор исчерпал свой ресурс, то этот способ будет неэффективен.

Замена аккумулятора в шуруповерте: определяем и меняем отработанные емкости

Наиболее частые трудности, возникающие во время ремонта аккумулятора шуруповерта, заключаются в следующем: важно вскрыть батареи таким образом, чтобы не нанести им повреждений.

https://www.youtube.com/watch?v=880iHVBMM3E

Как правило, производители предусматривают такую возможность, и поэтому пытаются запечатывать свои элементы питания наглухо во избежание ситуаций, при которых народные умельцы попытаются своими силами отремонтировать аккумулятор шуруповерта. Тем самым они вынуждают владельцев отказаться от подобной идеи и заставить их посетить магазин, чтобы купить новый аккумулятор.

В принципе в этом нет ничего удивительного, ведь компании преследуют свои собственные цели. Однако и в этом случае можно найти решение. Но сразу нужно быть готовым к тому, что ремонт потребует некоторого времени. Однако если вы готовы потратить свои личные часы на такую работу, это значит, что, следуя всем рекомендациям, вы добьетесь своего и будете удовлетворены проведенными операциями.

• Вначале нам потребуется вскрыть аккумулятор и вытащить из него элементы питания. Следует заметить, что до проведения подобного демонтажа вам потребуется зарядить аккумулятор в течение двух-трех часов.
• После этого необходимо замерить напряжение на каждом элементе в отдельности, зафиксировать полученные результаты, а в завершение подключить к ним нагрузку. Это должно привести к тому, что аккумуляторы сядут.
• Далее необходимо снова повторить зарядку, по итогам которой необходимо выбрать аккумуляторы, у которых осталось меньше всего энергии. Эти устройства обладают наименьшим потенциалом к восстановлению, а поэтому их нужно выбросить.
• Затем знакомимся с маркировкой элементов питания, и, ориентируясь на эти значения, нам необходимо будет купить аналогичные изделия. В принципе можно не тратить время на поиск наиболее подверженных износу аккумуляторов. Хотя это и потребует больших затрат, однако в итоге у вас будет практически новый аккумулятор.
• Далее нам необходимо поставить каждый элемент последовательно, после чего размещаем их в корпусе и запечатываем батарею, как и было ранее.

Видео:Замена аккумуляторов Li-ion-18650 в шуруповёрте Калибр-18v своими рукамиСкачать

В процессе выполнения этой работы вам следует знать об определенных нюансах — без них вам будет сложно правильно собрать элементы в единую батарею.

Во время заводской сборки пластины, при помощи которых выполняется соединение элементов, не подвергаются припайке. Для этих целей применяют точечную сварку.

Виду отсутствия у вас подобной возможности придется потратить время на пайку, используя для этого обычный паяльник.

В процессе выполнения этой операции имейте в виду, что на состояние элементов может негативно сказаться сильный перегрев, чего не следует допускать. Также важным моментом является и то, чтобы каждый элемент обладал аналогичной емкостью, а также и выходным напряжением.

Следует также подробнее остановиться и на разгонке новой аккумуляторной батареи. Прибегать к этой процедуре необходимо тогда, когда вы уже смогли перепрошить старые элементы.

Подобная процедура является рекомендованной для никель-кадмиевых аккумуляторов, которая должна проводиться раз в 6 месяцев.

Главное, чего позволяет добиться это процедура — обеспечить максимальную зарядку аккумулятора и последующую полную разрядку. Эту работу необходимо провести в два приема, а еще лучше в три.

На состоянии большинства никель-кадмиевых аккумуляторов отрицательно сказывается их повторная зарядка, проводимая без предварительной разрядки. Если пренебречь подобной рекомендацией, то это может привести к возникновению эффекта памяти. Суть его можно описать так: место, с которого начали проводить их зарядку, ими начинает рассматриваться в качестве стартовой точки.

Ремонт аккумулятора шуруповерта с заменой элементов питания своими руками

Привет! Сегодня проведем ремонт аккумулятора шуруповерта. А Вы знаете, что история создания шуруповерта уходит корнями в глубокое средневековье – аж в 15 веке, когда рыцари перед боем облачались в доспехи, а оруженосцы помогали им скручивать части доспехов угадайте чем? Отверткой!

Так продолжалось долго, пока в 1907 году канадский изобретатель Петр Робертсон не запатентовал винт «Робертсон» со стандартным квадратным отверстием, в которое вставлялось жало отвертки. С этого времени винты стали выпускать в промышленных масштабах и применять в домашнем хозяйстве.

Позже, в 1934 году изобретатель Генри Филлипс доработал шляпку винта и появился винт с крестовой насечкой, в которую вставлялась соответствующая отвертка. К тому времени уже изобрели двигатель и идея создания «вращателя винтов и шурупов» витала в воздухе. Однако были большие проблемы с батареями — их весом и габаритами.

Решить проблему удалось только в 1980-х годах, когда появились первые никель кадмиевые Ni-Cd и литий-ионные Li-Ion аккумуляторные элементы питания.

https://www.youtube.com/watch?v=BgluMzmO1Gs

Производство бытовых и профессиональных аккумуляторных дрелей и шуруповертов первыми освоили США и Япония. Все это произошло благодаря появлению новых энергоемких аккумуляторов электричества.

Как раз их и будем менять в срочном порядке внутри попавшей мне в руки аккумуляторной дрели-шуруповерта Интерскол ДА-10/10.8 ЭР.

Неисправность была такая – при нажатии кнопки двигатель просто не крутился, но светодиод загорался, правда светил слабо.

Разборка аккумулятора шуруповерта

Начнем ремонтировать аккумулятор шуруповерта. Извлекаем аккумуляторную батарею из ручки шуруповерта и откручиваем три самореза, которые расположены под наклейкой снизу.

После выкручивания саморезов, аккуратно отодвигаем зацепы защелок, как на фото. И снимаем нижнюю часть пластмассового корпуса аккумулятора.

Внутри видим литий-ионные банки китайской компании HighStar модели ISR18650-1300 Li-Ion. А это значит, что аккумуляторы еще ни разу не менялись. Потому что известно, что Интерскол закупается элементами питания у этой фирмы и вставляет их почти во все свои аккумуляторные инструменты.

Ниже на фото представлены внутренности аккумулятора шуруповерта во всей красе с банками в количестве трех штук, которые произведены аж в 2011 году. Пять лет продержались эти батарейки при активной эксплуатации на стройке. Так что результат очень достойный. Обычно дохнут раньше, наверное в морозы их не эксплуатировали.

Чтобы заменить банки аккумулятора нужно еще больше разобрать его. Советую запомнить расположение контактов плюса, минуса и зарядки, чтобы не перепутать провода при обратной сборке.

Обратите внимание на плату контроля напряжения на элементах питания – особо часто на ней выходят из строя стабилизаторы и защитные диоды. Обязательно нужно прозвонить мультиметром подозрительные радиоэлементы на этой плате.

Проверяем напряжение на выходе аккумулятора – получилось 4,4 вольта, а должно быть 3,7 х 3 = 11,1 вольт в норме и 10,8 вольт при минимальной зарядке аккумуляторов. В общем, банки сдохли – менять их нужно однозначно.

Продолжаем разбирать аккумулятор шуруповерта Интерскол

Это можно сделать несколькими способами – можно отпаять провода, которые идут к плате.

Также можно просто снять контакты с верхней крышки элементов питания. На фото показано, какую форму имеют изогнутые контакты, так что Вы легко снимите их сами.

Под пластиковой крышкой видим, каким образом соединены элементы питания между собой. Их приварили точечной сваркой. Такое решение применяется практически в любых аккумуляторах другого инструмента. Это надежное и щадящее соединение аккумуляторов. При этом губительный нагрев самих литиевых элементов питания минимален.

Аккуратно отдираем или откусываем кусачками металлическую ленту, чтобы отсоединить банки друг от друга. Со стороны платы их тоже соединили между собой лентой и посадили на клей на картонную прокладку. Это сделано, чтобы ничего не замкнуть на плате. Нужно не забыть ее вернуть на место при обратной сборке аккумулятора.

Новые литий-ионные элементы питания в виду отсутствия аппарата для точечной сварки будем паять хорошо прогретым мощным паяльником очень быстро. Мы же помним, что нагрев литий-ионных аккумуляторов уменьшает их срок эксплуатации и вообще взрывоопасен.

Особое внимание обращайте на состояние проводов внутри аккумулятора. Они могут быть надломленные или потертые. Их нужно качественно изолировать или заменить на свежие. Так как я проводил ремонт аккумулятора шуруповерта на выезде в полевых условиях, то пришлось применить гениальное изобретение инженерного ума. Достал изоленту синюю радиотехническую.

При разборке аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР я был приятно удивлен – в бюджетный шуруповерт поставили термодатчик для контроля температуры элементов питания.

Получается, что при перегреве литиевых банок – схема защиты отключает питание, пока температура не восстановится до нормальной. Правда у хозяина ни разу не получалось его загнать в такой режим.

Этот термодатчик аккуратно отдираем, чтобы не сломать – потом разместим его в том же месте на новых банках.

Спаивать элементы питания

можно по-разному, например толстыми проводами. Я решил припаять оторванную металлическую ленту, снятую со старых банок. Сначала залудил ленты в местах будущих контактов с двух сторон.

Потом хорошо прогретым паяльником с каплей припоя залудил контакты батарей. Но так, чтобы они сильно не нагревались – давал им остыть.

Потом прижал ленту к контактам банок и припаял ленту опять же без сильного перегрева банок аккумулятора.

https://www.youtube.com/watch?v=AMN03GtuFdY

Сложнее всего паяются минусовые выводы, но с хорошим флюсом дело идет очень быстро. Правда флюс потом лучше все-таки отмыть для чистоты внутренностей аккумуляторной батареи.

Теперь самое главное. Какие элементы питания использовались когда делал ремонт аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР спросите Вы? Что ж скрывать не буду. Это были самые китайские из дешевых банок, которые хозяин прибора честно купил в магазине.

Видео:Как заменить элементы питания в неразборном аккумуляторе Makita 12V?Скачать

 Элементы питания типоразмера 18650 фирмы Bailong с фиктивной емкостью 8800 мАч. Это конечно смех и дай Бог, чтобы в них было 2200 мАч. Судя по тому, как долго работал шуруповерт после ремонта на полной зарядке. Я бы эту цифру уменьшил еще в два раза.

Но тем не менее – шуруповерт экстренно починили и он радует хозяина.

При сборке не забываем вернуть на место картонную прокладку между банками и платой. Это чтобы свежая пайка не замкнула ничего на плате.

На этом ремонт и восстановление литий-ионной аккумуляторной батареи шуруповерта Интерскол ДА-10/10.8 ЭР завершен. Примерно таким же образом ремонтируются почти все аккумуляторы

Источник: https://masterpaiki.ru/remont-akkumulyatora-shurupoverta-s-zamenoy-elementov-pitaniya-svoimi-rukami.html

Видео

Ремонт батареи шуруповерта своими руками. Замена элементов Lilon18650Скачать

Ремонт аккумулятора шуруповёрта МакитаСкачать

Самостоятельный ремонт батареи шуруповертаСкачать

Замена аккумуляторов в шуруповерте на примере Stern. Литиевые аккумуляторы 18650.Скачать

Аккумулятор Bosch GBA 18V профессиональная замена элементовСкачать

Ремонт аккумулятора шуруповертаСкачать

Быстрый ремонт аккумулятора шуруповерта (Ремонт)Скачать

Ремонт АКБ Макита BL1815 BL1830 BL1860 без замены BMSСкачать

Bosch GBA 14,4V 1,5Ah M-A. Ремонт аккумулятора. Замена элементов.Скачать

Ремонт АКБ от китайского шуруповерта #аккумулятор #liion #18650 #электроинструмент #ремонтСкачать

Замена аккумуляторов в батарее шуруповерта/ Liitokala 3100 AhСкачать

УВЕЛИЧЕНИЕ ЕМКОСТИ ШУРУПОВЕРТА DEKO С 1300мАч ДО 3000мАчСкачать

Переделка аккумулятора от шуруповёрта Bosch 12 вольт 1.5 а/ч. С Ni-Cd на Li-ionСкачать

Самая дешевая переделка шуруповерта с Ni Cd на Li Ion аккумуляторыСкачать
