Зарядка Аккумулятора Шуруповерта Своими Руками + видео

Ремонт зарядного блока шуруповерта самостоятельно

Еще совсем недавно главным помощником в руках мастера была дрель, но сегодня ее заменил шуруповерт.

Этот портативный электроинструмент применяется для завинчивания и вывинчивания крепежных элементов, сверления отверстий и даже шлифования поверхностей. Однако инструмент по разным причинам ломается, и как его отремонтировать, описано здесь.

В описании рассмотрим, как выполняется ремонт зарядного устройства для шуруповерта, и можно ли восстановить целостность электронного блока.

Как выявить неисправность зарядного устройства

Перед тем, как браться за ремонт зарядки шуруповерта, нужно проверить, действительно ли причиной отсутствия заряда аккумулятора является блок питания. Ведь намного чаще из строя первой выходит батарея инструмента.

Как проверить аккумулятор на исправность, подробно описано в этом материале.Самый простой способ убедиться в том, что требуется ремонт зарядного устройства шуруповерта — это включить в розетку блок питания, и посмотреть на индикаторы.

Обычно каждый зарядный блок имеет индикаторную подсветку, по которой выявляется восстановление заряда аккумулятора (заряжает ли блок аккумуляторную батарею). Если индикаторы не светятся, значит блок с высокой вероятностью неисправен, и требуется его ремонт.

Однако и здесь не нужно делать поспешные выводы. Чтобы убедиться в неработоспособности блока зарядки от шуруповерта, надо проделать такие действия:

1. Взять в руки тестер или мультиметр
2. Включить блок питания в розетку
3. Выставить на мультиметре режим измерения постоянного напряжения. Величина напряжения зависит от самого инструмента. Чтобы узнать величину выходного напряжения, нужно осмотреть наклейку с описанием. Обычно величина выходного напряжения находится в диапазоне от 9 до 24 В
4. Красным щупом мультиметра требуется прикоснуться к положительному контакту зарядного блока, а черным к отрицательному (или минусу)
5. Обратить внимание на экран мультиметра, и значения, которые он показывает

В зависимости от показаний мультиметра можно делать соответствующие выводы:

• Если показания отсутствуют, то есть на экране цифра «0» — блок нерабочий, и поэтому требует ремонта или замены
• Если показания мультиметра соответствуют значению, указанному на блоке питания — устройство исправно, и причина неработоспособности мультиметра скрывается с большой вероятностью в батарее инструмента
• Если показания на приборе ниже значений, которые указаны на блоке питания, то есть при норме выходного напряжения 9В или 12В, прибор показывает 3В, 5В или 7В (или другие значения) — в зарядном блоке из строя вышли элементы электроники, поэтому понадобится небольшой ремонт

Есть еще один вариант развития событий — прибор показывает значения выше номинала, указанного на зарядном блоке.

Такие ситуации редкостные, и если блок выдает напряжение, выше чем указано на блоке питания, то это может вывести из строя батарею или снизить ее ресурс. В таком случае нужно также прибегнуть к ремонту зарядного от шуруповерта.

Если проверка мультиметром подтверждает неисправность зарядного блока, значит пора приступать к поиску неисправности.

!Многие при выходе зарядного блока от шуруповерта предпочитают приобрести новый, однако найти его не так просто, как может показаться. Особенно, если инструмент малоизвестной фирмы, и покупался достаточно давно. Исходя из этого, больше ничего не остается, как приступить к ремонту устройства.

Что может сломаться в зарядном от шуруповерта

О том, что ломается в зарядке шуруповерта, известно специалистам, которые ежедневно сталкиваются с проблемой неработоспособности инструмента. Покупать новую зарядку для шуруповерта нерационально, поэтому если батарея электроинструмента не набирает заряд, значит надо начать ремонт с поиска причины поломки.

https://www.youtube.com/watch?v=j7CbNP6yC7s

Причинами неработоспособности зарядных блоков аккумуляторов являются следующие детали и механизмы:

1. Предохранитель — все электроприборы, которые собираются не «в подвале», имеют защитные элементы, и одним из таковых является предохранитель. Он защищает плату зарядника от перенапряжений, блуждающих токов, коротких замыканий и т.п. Для этого в конструкции схемы применяется предохранитель, рассчитанный на соответствующий номинал тока, величина которого зависит от напряжения аккумулятора. Обычно его номинал составляет 5А, и размещается он сразу после трансформатора перед выпрямительным мостом. Предохранитель имеет цилиндрическую конструкцию из прозрачного стекла со стальными контактами по бокам. Внутри расположена «волосинка», которая рассчитана на пропускание тока пределом до 5А (на разных моделях величина силы тока может отличаться)
2. Выпрямитель или диодный мост — если предохранитель исправен, а как его проверить, описано ниже, то переходим к рассмотрению диодного моста. Это четыре диода, которые предназначены для выпрямления тока из переменного, поступающего из сети в постоянный, требуемый для зарядки аккумулятора. Чтобы починить выпрямитель, понадобится выпаять неисправный диод или все диоды, и заменить их
3. Конденсатор — это большой цилиндрический бочонок, который очень часто становится причиной выхода из строя прибора. Конденсатор вздувается, в результате чего выходит из строя предохранитель, и часто это влечет за собой еще выгорание диодного моста
4. Высоковольтный транзистор инвертора, который очень часто выходит из строя на зарядных блоках шуруповертов, рассчитанных на 220В

Какой элемент не вышел бы из строя, но для начала нужно убедиться в том, что поломка заключается именно в самом блоке питания. Ведь часто грешат на блок питания, хотя на самом деле уже давно пора заменить батарею.

Если собираетесь произвести ремонт зарядки шуруповерта, тогда начинать следует с проверки устройства на неисправность.

Выше описана инструкция, как проводится проверка самого блока, поэтому теперь найдем неисправный элемент, который и является причиной неработоспособности зарядки.

Как найти поломку в зарядном блоке шуруповерта

Что нужно для того, чтобы найти поломку в зарядном блоке шуруповерта, знают немногие, поэтому подробно рассмотрим этот процесс. Начинать следует с разборки корпуса зарядного, но делается это исключительно на отключенном от сети устройстве. Убедитесь в том, что вилка прибора не подключена к розетке, и только после этого начинайте разбирать конструкцию корпуса.

Чтобы добраться до внутренности зарядки шуруповерта, ремонт которой выполняется, необходимо изначально выкрутить 3-4 или 6 винтов, фиксирующих крышку. Количество винтов зависит от модели шуруповерта и самого блока питания. Как только будет разобран корпус, перед глазами появится картина следующего вида, как показано на фото ниже.

Что со всем этим делать? Начинать ремонт зарядки шуруповёрта нужно с выявления неисправного элемента или узла. Для начала выполняются следующие действия:

• Проводится осмотр. Если имеются следы нагара, то поломка найдена, и можно приступать к ее устранению, однако не стоит торопиться. Ведь наличие нагара на одном элементе могло послужить выходом из строя других деталей. Чтобы их отыскать, нужно проделать следующие действия, поэтому читаем дальше
• Вооружаемся тестером, и, установив переключатель в режим прозвонки, прикасаемся щупами к выводам предохранителя. Как он выглядит, показано выше на фото. Если тестер пищит, значит, предохранитель исправен, и поломка в другом. Вспоминаем нашу первоначальную проверку устройства на исправность — если показания тестера были положительными (а не нулевыми), значит, предохранитель можно не проверять, и причина в другом. Если показания тестера нулевые, то предохранитель проверяется в первую очередь
• Следующим на очереди надо проверить конденсатор. Его неисправность можно выявить по форме — если он вздулся, то ремонт зарядки шуруповерта можно закончить, заменив сгоревший элемент. Перед тем как выпаивать, рекомендуется убедиться в том, что элемент действительно неисправен. В помощь снова берем мультиметр, только теперь переключатель устанавливаем в режим измерения сопротивления, и щупами прикасаемся к выводам устройства. Показывает «0», значит нужно заменить конденсатор и «дело в шляпе»
• Часто выход из строя конденсатора влечет за собой перегорание диодного моста. Из строя могут выйти все диоды или некоторые, но в любом случае, их стоит проверить. Ниже на фото показано, как выглядит конденсатор и диоды. Проверить исправность диодов можно путем постановки мультиметра в режим измерения постоянного напряжения. Для этого поочередно прикасаемся щупами к выводам диодов. В одном направлении диоды должны пропускать напряжение, и показывать соответствующее значение на приборе. После этого нужно поменять полярность, и снова прозвонить выводы. Если они пропускают в обратном направлении, значит следует заменить соответствующие элементы. Если ни один не пропускает, значит, они целые и не требуют замены
• Проверка дросселя или резистора также проверяется при помощи прозвонки или измерения сопротивления. Если прозвонка не пищит, значит, резистор неисправен, и требуется его замена. Все остальные элементы из строя выходят редко (если только это не удар молнии в электросети, после которого выгорает вся плата напрочь), поэтому обычно на этом мероприятия по поиску неисправных элементов завершаются

Найденные неисправные элементы нужно заменить, но как проводится ремонт зарядного устройства шуруповерта, в деталях описано ниже.

Как отремонтировать зарядное устройство шуруповерта

Когда разобран блок питания и найдены вышедшие из строя элементы, то провести ремонт зарядки шуруповерта, не составит большого труда. Для этого понадобится вооружиться паяльником, а также флюсом и припоем, после чего приступать к делу.

Видео:КАК СДЕЛАТЬ ЗАРЯДНОЕ для ШУРУПОВЕРТА из того, что былоСкачать

!Настоятельно рекомендуется в качестве флюса использовать не канифоль, а ортофосфорную кислоту, так как она намного эффективнее справляется со своей задачей, и стоит очень дешево.

Для того чтобы провести ремонт зарядного устройства для шуруповёрта своими руками понадобится еще новые элементы, которые нужно установить, вместо вышедших из строя — это предохранитель, резисторы, диоды и конденсатор. Стоят эти элементы копейки, а если у вас в распоряжении имеются старые зарядные блоки или микросхемы, то их можно выпаять оттуда. Когда все инструменты и элементы готовы, можно приступать к ремонту.

1. Для начала требуется выпаять или извлечь предохранитель. В зависимости от модели блока питания, предохранители в нем могут быть вставными или припаиваться. Даже если это вставной предохранитель, а вам удалось найти только тот, который с ножками, то вставки нужно выпаять из платы и вместо них к контактам припаять предохранительный элемент
2. Если вздулся и не работает конденсатор, то его тоже надо выпаять, и заменить. При выпаивании не забудьте посмотреть, какие ножки, где располагаются. Это очень важно, иначе элемент будет работать неправильно, что приведет к повторному выходу из строя. Положительный контакт конденсатора «плюс» должен соединяться в цепочке с катодами диодов. Для того чтобы понимать, о чем речь, ниже приведена схема, на которой выделен интересующий участок. При установке нового конденсатора нужно подобрать его по параметрам, которые имеет вышедший из строя элемент
3. Если из строя вышел диодный мост, то нужно выпаять диоды, и припаять их. При этом также надо учитывать, что диоды должны быть припаяны в правильном положении — анод на вход высоковольтной части, а катод на низковольтную часть. Если ориентироваться на схему, которая представлена выше, то трудностей с припаиванием элементов не возникнет

Если неисправен резистор, транзистор или другие элементы, то они также подлежат замене. Самая большая трудность, с которой можно встретиться при ремонте зарядного шуруповерта — это выход из строя микроконтроллера.

Еще из строя может выйти термистор, который расположен в конструкции первичной обмотки трансформатора. Его назначение — это ограничение и снижение пускового тока. Термистор способствует заряду конденсаторов, которые стоят на входе схемы.

Как отремонтировать зарядный блок шуруповерта, если из строя вышел термистор, описано подробно в видеоролике.

https://www.youtube.com/watch?v=5l54wanhOas

Если вышел из строя данный элемент, то проще купить новый блок, так как найти аналогичный элемент очень трудно, и даже если удастся, то для припаивания понадобится воспользоваться специальным феном.

После проведения несложного ремонта зарядного устройства шуруповерта, нужно изначально проверить его работоспособность, и только после этого можно подключать батарею.

Как проверить работоспособность отремонтированного зарядного блока — включить его в розетку (только предварительно установите на место крышку), и к выводам подключить щупы мультиметра.

Соответствующие значения означают, что прибор работает, и может применяться. Теперь ваш «шурик» спасен, и может прослужить вам еще очень долго.

Подводя итог, надо отметить, что долго хранить батарею разряженной нельзя, и если ваш зарядный блок от шуруповерта сломался, то приступать к его ремонту нужно немедленно, иначе откладывание этого процесса в долгий ящик не приведет ни к чему хорошему, а только поспособствует необходимости покупки нового аккумулятора вдобавок к заряднику. Кстати, если не удается отремонтировать зарядное от шуруповерта или устройство было утеряно, и найти в продаже такое невозможно, то решить вопрос поможет изготовление зарядного устройства своими руками. Однако для этого понадобятся некоторые познания в электротехнике.

[Всего : 5    Средний: 4.4/5]

Источник: https://moiinstrumentu.ru/remont_zarjadnogo_ystrojstva_shurupoverta.html

Зарядка Для Литиевых Аккумуляторов Шуруповерта Своими Руками

Зарядное устройство для шуруповерта – как выбрать и можно ли сделать самому

Шуруповерт встречаются у всех, где производятся простый ремонт. Хоть какому электроприбору требуется стационарное электричество по другому говоря блок питания. Так как очень нужными являются аккумуляторные шуруповерты — требуется дополнительно зарядник.

Он идет в комплекте с дрелью, не как хоть какой электроприбор может выйти из строя. Чтоб вы не столкнулись с неувязкой неработающего оборудования, изучим общее описание зарядных устройств для шуруповерта.

Аналоговые со встроенным блоком питания

Их популярность обоснована низкой ценой. Если дрель (шуруповерт) не создана для проф использования, длительность работы — не самый 1-ый вопрос. Преимущества автоматизации. Автоматизированный ледобур из шуруповерта своими руками обладает целым рядом преимуществ. Задачка обычного зарядника — получить неизменное напряжение с достаточной для зарядки аккума токовой нагрузкой.

Работает такая зарядка соблюдая принцип обыденного стабилизатора. Например разглядим схему зарядника для аккума на 9-11 вольт. Тип батарей не имеет значения.

Таковой блок питания (он же зарядник) можно собрать своими руками. Спаять схему естественно на универсальной монтажной плате. Для рассеивания тепла микросхемы стабилизатора, довольно медного радиатора площадью 20 см².

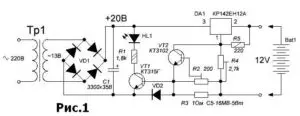

Входной трансформатор (Тр1) понижает переменное напряжение 220 вольт до значения 20 вольт. Мощность трансформатора рассчитывается по току не напряжению на выходе зарядного устройства. Дальше переменный ток выпрямляется при помощи диодного моста VD1. Обычно русского} автопрома (в особенности китайские) употребляют сборку диодов Шоттки.

После выпрямления ток будет пульсирующим, это вредоносно для производственной деятельности схемы. Пульсации сглаживаются фильтрующим электролитическим конденсатором (С1).

Роль стабилизатора делает микросхема КР142ЕН, на радиолюбительском слэнге — «кренка». Для получения напряжения 12 вольт, индекс микросхемы должен быть 8Б. Управление собрано на транзисторе (VT2) не подстроечных резисторах.

Автоматика на схожих устройствах не предусмотрена, время зарядки аккума определяет юзер. Для контроля заряда собрана легкая схема на транзисторе (VT1) не диодике (VD2). При достижении напряжения заряда, индикатор (светодиод HL1) угасает.

Более продвинутые системы имеют в своем составе коммутатор, отключающий напряжение по окончанию заряда в виде электронного ключа.

В комплекте с шуруповертами эконом класса (произведенными в Поднебесной), встречаются зарядники не поординарнее. Нехитро, что процент выхода из строя достаточно высок. У обладателя возникает перспектива остаться с относительно новым неработоспособным шуруповертом.

По приложенной схеме можно собрать зарядное устройство для шуруповерта без помощи других, которое прослужит подольше фабричного. Технология укладки тротуарной плитки шаг за шагом планирование. На данном этапе следует определиться с будущим участком для укладки тротуарной плитки своими руками и создать его план.

Меняя трансформатор не стабилизатор, вы сможете с легкость подобрать нужное значение для вашего аккума.

Аналоговые с внешним блоком питания

Сама по для себя схема зарядного устройства примитивна, при способности. В набор заходит сетевой блок питания, не фактически зарядник, в корпусе фиксаторе модуля аккумов.

https://www.youtube.com/watch?v=Yg_ZSXnKSgA

Блок питания рассматривать глупо, его схема стандартная – трансформатор, диодный мост, конденсаторный фильтр не выпрямитель. На выходе, Вы, 18 вольт, для традиционных 14 вольтовых батарей аккумуляторных.

Переделка стандартной зарядки интерскол под Li-ion-18650 своими руками

экономьте на покупках начать экономить тут.

Как сделать зарядку для li-ion аккумулятора от шуруповёрта

Видео:Как зарядить аккумулятор от шуруповёрта без родного зарядногоСкачать

НЕ В КОЕМ СЛУЧАЕ НЕ УСТРАИВАЙТЕ КЗ ВОТ ссылка на обычных преобразователь Вот чу-чуть другой

Плата управления зарядом занимает площадь спичечного коробка:

Вы, никакого теплоотвода на таких сборках нет, только-только нагрузочный резистор большой мощности. Потому подобные устройства нередко приходят в негодность. Появляется вопрос: как зарядить шуруповерт без зарядного устройства?

Решение простое для человека, умеющего держать в руках паяльник.

• Первое условие – наличие источника питания. Если «родной» блок исправен, достаточно собрать несложную схему управления. В случае выхода из строя всего комплекта – можно использовать блок питания для ноутбука. На выходе требуемые 18 вольт. Мощности такого источника хватит за глаза для любого комплекта аккумуляторов
• Второе условие – элементарные навыки сборки электросхем. Детали самые доступные, можно выпаять из старой бытовой техники, или купить на радиорынке буквально за копейки.

Принципиальная схема блока управления:

На входе стабилитрон на 18 вольт. Схема управления на транзисторе KT817, усиление обеспечивает мощный транзистор КТ818. Дорожки своими руками для сада и дачи: 50 фото как. Его необходимо снабдить радиатором. В зависимости от тока заряда, не нем может рассеиваться до 10 Вт, поэтому потребуется радиатор площадью 30-40 см².

Именно экономия «на спичках» делает китайские зарядники такими ненадежными. Подстроечник 1 КОм необходим для точной установки тока заряда.

Резистор 4,7 Ом, стоящий на выходе цепи, также должен рассеивать достаточно тепла. Мощность не менее 5 Вт. Подборка схем самодельных зарядных устройств для автомобильных аккумуляторов сделанных своими руками.

Об окончании заряда оповестит светодиодный индикатор, он погаснет.

Собранную схему легко разместить в корпус штатной зарядки. Радиатор транзистора выносить не обязательно, главное обеспечить циркуляцию воздуха внутри корпуса.

Экономия заключается в том, что блок питания от ноутбука, по прежнему используется по назначению.

Для бытового шуруповерта это не страшно. Оставил заряжаться на ночь перед началом работ – на сборку шкафа хватит. Среднее время заряда китайской аккумуляторной дрели – 3-5 часов.

Импульсные

Переходим к тяжелому вооружению. Профессиональные шуруповерты используются интенсивно, и простой в работе по причине разряженного аккумулятора недопустим. Ценовой вопрос опускаем, любая серьезная техника стоит дорого. Тем более что в комплекте обычно два аккумулятора. Пока один в работе – второй на подзарядке.

Импульсный блок питания в комплекте с интеллектуальной схемой управления зарядом, заполняет батарею на 100% буквально за 1 час. Можно собрать и аналоговый зарядник с такой же мощностью. Но его вес и размеры будут сопоставимы с шуруповертом.

Всех этих недостатков лишены импульсные зарядники. Компактный размер, высокие токи заряда, продуманная защита. Проблема одна: сложность схемы, и как следствие – высокая цена.
Тем не менее, можно собрать и такое устройство. Экономия минимум в 2 раза.

Предлагаем вариант для «продвинутых» никель кадмиевых аккумуляторов, снабженных третьим сигнальным контактом.

Схема собрана на популярном контроллере MAX713. Действия при замене блока питания для шуруповерта 12в и 18в своими руками. Найти подходящий источник питания можно на рынке или у кого-то из знакомых. Предложенная реализация рассчитана на входное напряжение 25 вольт постоянного тока. Собрать такой источник питания не сложно, поэтому его схему опускаем.

https://www.youtube.com/watch?v=_0WXmu0Q5gU

Зарядное устройство интеллектуально. После проверки уровня напряжения, запускается режим ускоренного разряда (для предотвращения эффекта памяти). Заряд происходит за 1-1,15 часа. Особенностью схемы является возможность выбора напряжения заряда и типа батарей. В описании на рисунке указано положение перемычек и значение резистора R19 для смены режимов.

Если фирменная зарядка профессионального шуруповерта выйдет из строя – вы сможете сэкономить на ремонте, собрав схему своими руками.

Блок питания для шуруповерта – схема и порядок сборки

Многим знакома ситуация: шуруповерт жив-здоров, а блок аккумуляторов приказал долго жить. Есть масса способов восстановления АКБ, но не всем нравится возиться с токсичными элементами.

Как использовать электроприбор

Ответ прост: подключить внешний блок питания. Если у вас типичный китайский прибор с аккумуляторами 14,4 вольта – можно использовать автомобильный аккумулятор (удобно для работы в гараже). А можно подобрать трансформатор с выходом 15-17 вольт, и собрать полноценный БП.

Набор деталей самый недорогой. Выпрямитель (диодный мост) и термостат для защиты от перегрева. Остальные элементы имеют сервисную задачу – индикация входного и выходного напряжения. Стабилизатор не требуется – электродвигатель вашего шуруповерта не такой требовательный, как аккумулятор.

Если у вас полностью вышли из строя аккумуляторы шуруповерта, то вы можете переделать его на сетевой как сделать такой блок питания смотрите в этом видео

Тут можете скачать печатную плату в формате lay

Так выглядит схема переделки зарядного устройства.

Источник: https://ctln.ru/zarjadka-dlja-litievyh-akkumuljatorov-shurupoverta/

Стандартная схема зарядного устройства для шуруповёртов на 18 вольт

instrument.guru > Электроника > Стандартная схема зарядного устройства для шуруповёртов на 18 вольт

Видео:Переделка аккумулятора от шуруповёрта Bosch 12 вольт 1.5 а/ч. С Ni-Cd на Li-ionСкачать

Практически все шуруповёрты работают от аккумуляторов. Средняя ёмкость аккумулятора — 12 мАч. А для того, чтобы он всегда находился в рабочем состоянии, нужна постоянная подзарядка. Для этого необходимо зарядное устройство, характерное для каждого типа аккумуляторов. Однако они сильно различаются по своим характеристикам.

• Стандартная электросхема зарядного устройства
• Принципиальная схема
• Конструкция аккумуляторного устройства для шуруповёрта
• Стандартные и индивидуальные характеристики зарядного устройства фирмы «Интерскол»
• Элементы блока питания
• Ремонт аккумулятора своими руками
• Замена необходимых элементов цепи
• Универсальный зарядник своими руками

В настоящее время выпускают модели на 12–18 В. Также стоит отметить, что производители используют разные компоненты для зарядных устройств различных моделей. Чтобы разобраться с этим, вы должны ознакомиться со стандартной схемой этих зарядных устройств.

Стандартная электросхема зарядного устройства

Основой стандартной схемы является микросхема трехканального типа.

В этом варианте на микросхеме крепятся четыре транзистора, сильно отличающихся по ёмкости и высокочастотные конденсаторы (импульсные или переходные). Для стабилизации тока используются тиристоры или тетроды открытого типа.

Проводимость тока регулируется дипольными фильтрами. Эта электрическая схема легко справляется с сетевыми перегрузками.

Принципиальная схема

Предназначение электроинструментов в первую очередь в том, чтобы сделать наш повседневный труд менее утомительным и рутинным. В домашнем быту незаменимым помощником в ремонте или разборке (сборке) мебели и прочих предметов домашнего обихода является шуруповёрт.

Автономное питание шуруповёрта делает его более мобильным и удобным в использовании. Зарядное устройство является источником питания для любого аккумуляторного электроинструмента, в том числе и шуруповёрта.

Для примера познакомимся с устройством и принципиальной схемой.

https://www.youtube.com/watch?v=cS-e7VO8VkI

Для принципиальных схем зарядных устройств шуруповёртов на 18 В используются транзисторы переходного типа несколько конденсаторов и тетрод с диодным мостом.

Частотную стабилизацию осуществляет сеточный триггер. Проводимость тока зарядки на 18 В обычно составляет 5,4 мкА. Иногда, для улучшения проводимости, применяют хроматические резисторы.

Ёмкость конденсаторов, в этом случае, не должна быть выше 15 пФ.

Конструкция аккумуляторного устройства для шуруповёрта

«Банки» аккумулятора заключены в корпус, который имеет четыре контакта, включая два силовых плюс и минус для разряда/заряда.

Верхний управляющий контакт включён через термистор (термодатчик), который защищает аккумулятор от перегрева во время зарядки. При сильном нагреве он ограничивает или отключает ток заряда.

Сервисный контакт включается через резистор на 9 кОм, который выравнивает заряд всех элементов сложных зарядных станций, но они используются обычно для промышленных приборов.

Стандартные и индивидуальные характеристики зарядного устройства фирмы «Интерскол»

1. Зарядные устройства марки «Интерскол» используют трансиверы с повышенной проводимостью. Их максимальная токовая нагрузка доходит до 6 А, а в новых моделях и выше.

   В стандартном зарядном устройстве шуруповёрта «Интерскол» используется двухканальная микросхема, конденсаторы на 3 пФ, импульсные транзисторы и тетроды открытого типа. Проводимость тока достигает 6 мкА, при средней энергоёмкости аккумулятора 12 мАч.

2. Довольно часто российский производитель «Интерскол» использует схему зарядки аккумулятора с транзисторами типа IRLML 2230. В этом случае в зарядных устройствах на 18 В применяют микросхему трёхканального типа и конденсаторы с ёмкостью 2 пФ, которые хорошо переносят сетевые нагрузки.

   Показатель проводимости при этом достигает 4 мкА. При выборе шуруповёрта нужно учитывать его мощность, которая влияет на его срок эксплуатации. Чем выше показатель мощности, тем дольше проработает инструмент.

Элементы блока питания

Аккумулятор является самой дорогостоящей частью шуруповёрта и составляет примерно 70% от всей стоимости инструмента.

При выходе его из строя придётся тратиться на приобретение практически нового шуруповёрта. Но если есть определённые навыки и знания вы можете самостоятельно исправить поломку.

Для этого нужны определённые знания об особенностях и строении аккумулятора или зарядного устройства.

Все элементы шуруповёрта, как правило, имеют стандартные характеристики и размеры. Их основным отличием является величина энергоёмкости, которая измеряется в А/ч (ампер/час). Ёмкость указывают на каждом элементе блока питания (их называют «банками»).

«Банки» бывают: литий — ионные, никель — кадмиевые и никель — металл — гидридные. Напряжение первого вида — 3,6 В, другие имеют напряжение — 1,2 В.

Неисправность аккумулятора определяется мультиметром. Он определит, какая из «банок» вышла из строя.

Ремонт аккумулятора своими руками

Для ремонта аккумулятора шуруповёрта нужно знать его конструкцию и точно определить место поломки и саму неисправность. Если хотя бы один элемент выйдет из строя, вся цепь потеряет свою работоспособность. Наличие «донора», у которого все элементы в порядке или новые «банки» помогут решить эту проблему.

Мультиметр или лампа на 12 В подскажет, какой именно элемент неисправен. Для этого нужно поставить аккумулятор заряжаться до полной его зарядки. После чего разберите корпус и измерьте напряжение всех элементов цепи. Если напряжение «банок» ниже номинального, то нужно пометить их маркером.

Видео:ПЕРЕДЕЛКА АКБ ШУРУПОВЁРТА МАКИТА Makita 12-Вольт на аккумуляторы *Li Ion-18650* своими рукамиСкачать

Затем соберите аккумулятор и дайте ему поработать до тех пор, пока его мощность заметно упадёт. После этого разберите снова и замерьте напряжение помеченных «банок». Проседание напряжения на них должно быть наиболее заметным. Если разница составляет 0,5 В и выше, а элемент работает, то это говорит о его скором выходе из строя.

Такие элементы необходимо заменить.

https://www.youtube.com/watch?v=WTdMCn-K4u8

С помощью лампы на 12 В можно также определить неисправные элементы цепи. Для этого нужно полностью заряженный и разобранный аккумулятор подключить к контактам плюс и минус на лампу 12 В.

Нагрузка, созданная лампой, будет разряжать аккумуляторную батарею. После чего замерьте участки цепи и определите неисправные звенья.

Ремонт (восстановление или замену) можно произвести двумя способами.

1. Неисправный элемент обрезается и паяльником припаивается новый. Это касается литий — ионных батарей. Так как восстановить их работу не представляется возможным.
2. Никель — кадмиевые и никель — металл — гидридные элементы можно восстановить, если присутствует электролит, который потерял объём. Для этого их прошивают напряжением, а также усиленным током, что способствует устранению эффекта памяти и повышает ёмкость элемента. Хотя полностью устранить дефект не получится. Возможно, спустя, некоторое время неисправность вернётся. Гораздо лучшим вариантом будет замена вышедших из строя элементов.

Замена необходимых элементов цепи

Для ремонта аккумулятора для шуруповёрта потребуется запасная аккумуляторная батарея, из которой, можно позаимствовать нужные детали или покупка новых элементов цепи. Новые «банки» должны соответствовать необходимым параметрам. Для их замены потребуется паяльник, олово, канифоль или флюс.

1. Распаяйте соединения неисправных деталей и установите на их место новые. Не допускайте при этом их перегрева, который может привести к порче аккумулятора. Для этого постарайтесь выполнить быструю пайку без промедлений. В процессе пайки можете охлаждать её прикосновением руки, при отключённом напряжении.
2. Выполняйте соединения родными пластинами (можно медными), иначе перегрев проводов может привести в работу необходимый термистор, который контролирует нагрев и отключает систему зарядки. При подключении не забывайте соблюдать полярность. Минус предыдущего элемента при последовательном соединении присоединяется к плюсу следующего.
3. Выровняйте потенциал элементов цепи. Он различается практически на всех «банках». Для этого поставьте аккумулятор заряжаться на всю ночь, а потом на сутки оставьте для остывания. После чего, измерьте напряжение элементов. Показатели должны быть очень близки к номиналу.
4. Вставьте аккумуляторную батарею в шуруповёрт и дайте на него максимальную нагрузку до полной разрядки. Сделайте два полных разрядных цикла. Результат даст полное представление об эффективности ремонтных работ.

Универсальный зарядник своими руками

Чтобы зарядить аккумуляторное устройство, можно сделать самодельную зарядку, питающуюся от USB-источника. Необходимые компоненты для этого: розетка, USB-зарядка, 10 амперный предохранитель, необходимые разъёмы, краска, изолента и скотч. Для этого нужно:

1. Разобрать шуруповёрт на детали и отрезать верхний корпус от ручки ножом.
2. Сделать отверстие для предохранителя сбоку от ручки. Соединить провод с предохранителем и вмонтировать в ручку агрегата.
3. Зафиксировать предохранитель клеем или термопистолетом. Корпус обмотать скотчем и присоединить конструкцию к разъёму батареи. Провода монтируются вверху шуруповёрта. Инструмент собирается и обматывается изолентой. После чего корпус отшлифовывается, покрывается краской и полученное устройство заряжается.

Как видите, этот процесс не займёт много времени и не будет слишком разорителен для вашего семейного бюджета.

Источник: https://instrument.guru/elektronika/standartnaya-shema-zaryadnogo-ustrojstva-dlya-shurupovyortov-na-18-volt.html

Восстановление аккумулятора шуруповерта своими руками

Возможность работать с таким инструментом, как шуруповерт, без подключения его к электросети — это удобно, практично и, главное, необходимо. Ведь часто приходится выполнять какие-либо работы в тех местах, куда дотянуть сетевой кабель практически невозможно.

В магазинах строительных инструментов предлагается широкий выбор шуруповертов, в том числе Bosch, а также популярные Хитачи и Макита. Но, к сожалению, срок службы АКБ любой дрели или похожего инструмента невелик — максимум 5 лет. Бывает, что аккумулятор шуруповерта уже не заряжается и через меньший промежуток времени. Срочно покупать новую батарею невыгодно.

За такую же сумму можно приобрести новый шуруповерт. Поэтому стоит попробовать такой вариант, как восстановление аккумулятора шуруповерта своими руками.

Виды АКБ, используемых в шуруповертах, и их отличия

Как известно, аккумулятор любого шуруповерта включает в себя несколько батареек, которые соединены в одну цепочку в определенной последовательности. Различают никель-кадмиевые (Ni-Cd), никель-металлгидридные (Ni-MH) и литиевые элементы.

Никель-кадмиевые батареи, в данном случае, являются самыми ходовыми и часто используемыми.

Напряжение каждого отдельного элемента составляет 1,2 Вольт, а емкость — 12000 мАч, если мы имеем 12-вольтовый инструмент.

Сразу стоит отметить, что, в отличие от литиевых, они подлежат восстановлению, потому что обладают так называемым «эффектом памяти» в виде обратимой потери емкости.

Что касается батареек, в состав которых входит литий, восстановить их емкость с помощью популярного зарядного устройства Imax B6 вряд ли удастся — по причине того, что литий имеет свойство разлагаться с течением времени.

https://www.youtube.com/watch?v=_-_ZFauKMes

Восстановление аккумулятора шуруповерта аналогичным образом также может не увенчаться успехом и для кадмиевых аккумуляторов. Такая батарея отличается тем, что электролит в них иногда полностью выкипает.

 Однако в случае с кадмиевыми АКБ шансов «реанимировать» их значительно больше. Но при этом важно не торопиться и не использовать сгоряча распространенные методы «быстрого восстановления» Ni Cd аккумуляторов.

Подробнее о том, какой аккумулятор лучше для шуруповерта →

Как восстановить аккумулятор шуруповерта

В Интернете существует большое количество видеороликов, в которых, например, наглядно показывается восстановление аккумулятора шуруповерта Hitachi с помощью Imax B6.

Оно заключается в «реанимировании» никелевых аккумуляторов путем подачи больших токов. Оживить АКБ сторонники экспресс-метода восстановления предлагают, воспользовавшись простыми настройками Imax B6.

Выставляется режим на никель-кадмий, и батарею можно реанимировать в этом режиме.

Однако прогревание импульсным питанием и последующая зарядка являются довольно рискованными методами для никель-кадмиевых аккумуляторов. Нарушенную связь в элементе не восстановить высокими токами.

К тому же, если электролита внутри батарейки мало, либо его совсем нет, высокие токи окончательно «убьют» АКБ.

Поэтому, в целях предотвращения необратимой порчи батареек, рекомендуется вначале пополнить их запас электролита дистиллированной водой и только потом заряжать с помощью Imax B6.

Есть экстремальный вариант, как восстановить никель-кадмиевый аккумулятор шуруповерта — можно «дернуть» их большим током. Они начнут заряжаться, но ненадолго.

Любители электроники, критикующие этот метод, уверяют, что не было ни одного случая, чтобы импульсный ток надолго восстановил емкость АКБ.

Видео:Зарядное устройство CC CV для Li-Ion батареи шуруповерта.Скачать

Как правило, она поднимется на очень короткое время, а потом, спустя несколько дней, батарея снова «садится».

Можно ли пользоваться методом импульсного тока — решать хозяевам батареек. В Интернете существует много роликов на тему того, как восстановить Ni Cd аккумулятор от шуруповерта. Но есть мнение, что в реальности быстрые способы работают очень недолго. Например, если электролит внутри какой-либо батарейки из связки выкипел, либо высох, импульсный ток «убьет» элемент окончательно.

Если есть возможность, можно аккуратно разобрать каждую никель-кадмиевую батарейку и посмотреть, в каком состоянии находится электролит. Если она окажется сухой, можно воспользоваться методом доливания небольшого количества дистиллированной воды через шприц.

Восстановление с помощью воды

Для того чтобы просверлить аккуратное отверстие в батарейке, понадобится маленькое сверло. Отверстие нужно делать подальше от центра, лучше в верхней боковой части элемента, где находится небольшое углубление. Затем заполнить аккумулятор дистиллированной водой с помощью шприца до последнего.

После этого АКБ можно полностью зарядить Imax B6 и дать ей «отстояться». Процедура долгая. Восстановление 8-,12-, 14-аккумуляторных «банок», в зависимости от вольтажа, может занять много времени.

В идеале следует не заряжать их сразу, а дать время «банкам» с водой постоять день.

По одному заряжать аккумуляторы нельзя, лучше, чтобы их было, как минимум, три или четыре в связке, для равномерного распределения напряжения.

Кратковременные импульсы тока через сопротивление в 40 Ом на 12 В следует подавать уже после того, как внутрь реанимируемого элемента будет залита вода, а не на «сухую», как это часто делается.

После того, как аккумуляторы постояли сутки, можно приступить к их зарядке. Отверстия пока не закрывать. Подключить к Imax, чтобы устройство их «увидело». Зарядить и снова дать «отстояться» , если какой-то один аккумулятор не восстановился. Слабый элемент в связке найти с помощью мультиметра и снова долить в него воды.

суть этого скурпулезного способа ремонта аккумулятора шуруповерта — восстановить связь пластин батарей с их контактно-переходными шинами (внутреннее устройство Ni-Cd аналогично схеме, по которой изготавливаются солнечные батареи). причина прекращения работы батареек — это отслоение плюсового контакта от их внутренней части.

Отверстия, просверленные в батарейках, не закрывать до тех пор, пока заряд АКБ не будет держаться стабильно. Как только заряд стабилизируется, отверстия аккуратно заклеить силиконом. Воду периодически можно доливать в любое время.

https://www.youtube.com/watch?v=STRqNmBT__4

Как уже стало ясно, этот метод не предназначен для ленивых и для тех, кто не желает вникать в тонкости устройства электроники.

Однако способ с дистиллированной водой помогает сэкономить много денег и является ответом на вопрос о том, как восстановить аккумулятор шуруповерта наиболее щадящим методом. Обычно в комплектации к шуруповерту входят два аккумулятора.

Одним можно пользоваться, а другой постепенно восстанавливать. Такой метод, несмотря на его длительность, представляется более гуманным и безопасным для АКБ.

Восстановление АКБ путем замены нескольких элементов

Восстановление аккумулятора шуруповерта путем замены нескольких элементов может оказаться удачным для всех типов аккумуляторных батарей. Он также не представляет для них никакого риска, как и манипуляции с дистиллированной водой, при условии соблюдения аккуратности во время пайки.

Вначале с помощью мультиметра измеряется выходное напряжение каждой «банки», которое в общей совокупности должно составлять 12-14 В. Соответственно, напряжение одной «банки» должно быть 1,2-1,4 В. Показатели U сравниваются между собой, фломастером отмечаются наиболее слабые элементы. Подробнее о том, как проверить аккумулятор шуруповерта мультиметром →

После этого аккумулятор вставляется в шуруповерт и работает до того момента, когда мощность начнет заметно уменьшаться. Показатели напряжения снимаются заново, и те «банки», разница напряжения которых составляет 0,5-0,7 В по сравнению с более «сильными», следует выпаять, утилизировать и заменить новыми, аналогичными старым, предварительно заказав их в интернет-магазине.

Паять аккумуляторную цепочку рекомендуется точечной сваркой, но, если таковой не имеется, ничего не остается делать, как воспользоваться обычным паяльником и делать все максимально быстро и четко, чтобы, по мере возможности, не допустить перегревания батареи.

«Родные» соединительные пластины аккумулятора не следует терять, их нужно припаять обратно, не перепутав при этом полярность. Кроме этого, все элементы цепочки должны иметь одинаковые показатели емкости.

После окончания пайки вставить аккумулятор обратно в шуруповерт и провести 2-3 цикла полного «заряда-разряда» для уравнивания энергетического потенциала всех батареек. Для того чтобы обновленный аккумулятор прослужил дольше, такую тренировку ему следует проводить 2-3 раза в месяц. О том, как быстро и полностью разрядить аккумулятор шуруповерта →

Восстановление АКБ шуруповерта путем приобретения новых Ni-Cd элементов

В данном случае речь идет о полной замене аккумуляторных элементов и о так называемом «стирании эффекта памяти» с новых батареек в целях обеспечения их более продуктивной работы.

Эффект памяти заключается в том, что батарея «помнит» все возможные циклы зарядки, которым она теоретически может подвергаться на производстве до попадания в чьи-то руки. Чем больше в ее «памяти» таких циклов, тем вероятней становится то, что емкость начнет уменьшаться значительно раньше, чем ожидается.

Также никель-кадмиевые аккумуляторы любят подобные процессы «раскачки». Если их проводить непосредственно перед использованием, работать они будут гораздо лучше.

Нужное количество аккумуляторов можно заказать в Интернете, к примеру, на Ali-Express. Нужно иметь в виду, что они уже имеют определенный заводской заряд, который желательно «снять» для того, чтобы «сэкономить» силы аккумуляторов во время эксплуатации. Сделать это можно, используя то же зарядное устройство Imax B6, в меню которого несложно разобраться.

Допустим, батарея шуруповерта должна состоять из 10 элементов с такими показателями: выходное напряжение каждого — 1,2 В, а емкость 1200 мАч, что в общей сумме составляет 12 В.

Преимуществом полной замены аккумуляторной батареи с последующим «стиранием» заводского «эффекта памяти» является то, что в любом интернет-магазине можно заказать элементы с более высокими показателями емкости, чем старые. Например, 1800 мАч.

И аккумулятор будет работать на порядок дольше. Конечно, такие батарейки будут стоит дороже. Но цена их всегда себя оправдывает.

https://www.youtube.com/watch?v=5r4fDZPEKwI

Вначале мультиметром проверяется напряжение на каждой «банке». Это сразу поможет определить, каким качеством обладают новые батарейки и не имеет ли место непорядочность продавцов, которые могли вместо новых продать старые элементы. Уровень напряжения на каждой батарейке должен составлять примерно 1,3 В. При замерах важно не путать клеммы.

Далее «стирание памяти» проводится с каждым элементом поочередно. На зарядном устройстве выставляются следующие параметры заряда: если емкость 1800мАч, ее можно выставить чуть больше — 1900, немного с запасом. Затем следует перейти в режим заряда никель-кадмиевых аккумуляторов. Параметры заряда должны быть такими: показатель тока 0,9 А (половина от емкости 1800).

Каждый новый элемент подвергается тренировке по принципу «заряд-разряд», чтобы убрать заводские параметры. При токе в 1А все АКБ поочередно разряжаются до напряжения в 1 В (минимально допустимое напряжение, чтобы не убить батарейку).

Видео:Секретная фишка АКБ! Как зарядить АКБ шуруповерта без заводского зарядного. #diy #elonmusk #18650Скачать

Затем следует перейти в режим цикла «заряд-разряд» и запустить его кнопкой «старт».
После разрядки и снятия заводской памяти уложить аккумуляторы обратно в блок, ориентируясь на то, как раньше туда были уложены старые. Поэтому при разборке пластмассового корпуса нужно запомнить, как батарейки лежали раньше.

Таким образом, существует много способов восстановления аккумулятора шуруповерта своими руками. Каждый из них имеет определенные нюансы, недостатки и преимущества, которые следует учитывать в зависимости от того, как вы восстанавливаете емкость.

Иногда следует постараться, чтобы приобрести тот или иной инструмент или необходимый ингредиент (например, дистиллированную воду) для того, чтобы восстановление прошло максимально успешно.

Но именно это поможет вам избежать дополнительных расходов в связи с приобретением нового шуруповерта или полностью готового аккумулятора.

Источник: https://batteryk.com/vosstanovlenie-akkumulyatora-shurupoverta

Видео

Как за 0 руб. восстановить аккумулятор шуруповерта, своими руками!!!Скачать

Зарядил аккумулятор шуруповерта без родной зарядкиСкачать

Зарядка аккумулятора шуруповёрта.Скачать

Как зарядить аккумулятор от шуруповерта без родной зарядки?!Скачать

Зарядка АКБ шуруповерта нестандартным зарядным!Скачать

Электрик раскрыл СЕКРЕТ, КАК ВОССТАНОВИТЬ ЁМКОСТЬ аккумулятора ШУРУПОВЁРТА за ДВЕ минуты #28Скачать

Тест зарядных устройств для переделанных шуруповертов с Ni-Cd на Li-Ion аккумуляторыСкачать

Зарядное для шуруповертаСкачать

Зарядное устройство Makita 18 вольт своими рукамиСкачать

Переделка шуруповерта 14V на литий (Li-ion) с переделкой зарядного устройстваСкачать

Зарядка АКБ от подзарядки от шуруповертаСкачать

Переделка зарядки шуруповерта на li-ion CC CV зарядка из UC18YG HitachiСкачать

Переделка стандартной зарядки интерскол под Li-ion-18650 своими рукамиСкачать

Как переделать зарядное устройство от шуруповёрта Интерскол.Скачать
