🖨️ Что такое термобарьеры для 3D принтера

Видео:Замена термобарьера на 3Д принтере Anycubic Kobra 2/2 Pro ✔️Скачать

🔍 Основные функции термобарьеров

Термобарьеры играют ключевую роль в 3D-печати, предотвращая чрезмерное нагревание филамента в канале подачи. Основные задачи термобарьеров включают:

• Изоляция тепла. Термобарьеры уменьшают теплопередачу от нагревательного элемента к холодной зоне, обеспечивая стабильность подачи материала.
• Управление температурой. Они помогают поддерживать оптимальную температуру расплава, что важно для равномерного течения пластика и предотвращения засоров.
• Минимизация перегрева. Препятствуют нагреву филамента выше критической точки, что предотвращает его деформацию до попадания в зону плавления.
• Стабильность подачи. Обеспечивают равномерное движение материала, что критично для качества печати и предотвращения сбоев.
• Предотвращение теплового расширения. Термобарьеры снижают риск расширения филамента, что может вызвать механические проблемы в экструдере.

Эти функции делают термобарьеры незаменимыми элементами для любого 3D-принтера, обеспечивая высокое качество и стабильность печати.

Видео:Какой термобарьер выбрать новичку для 3Д Принтера?👌👌👌Скачать

⚙️ Принцип работы и конструкция

Термобарьер – важная часть 3D принтера, отвечающая за поддержание правильной температуры. Он служит разделителем между горячей и холодной зонами экструдера, предотвращая перегрев или охлаждение пластика.

Основные элементы конструкции термобарьера включают:

• Теплоизолятор: Материал, уменьшающий теплопередачу между горячим концом и охлаждаемой частью.
• Охлаждаемая часть: Часть, подключенная к системе охлаждения, что помогает поддерживать нужную температуру.
• Горячий конец: Нагревательный блок, где материал плавится и выталкивается через сопло.

Принцип работы термобарьера основан на создании резкого температурного градиента. Когда пластик поступает в горячую зону, он нагревается и плавится, но благодаря теплоизолятору, тепло не передается на холодную часть, где материал остается твердым. Это позволяет избежать засоров и поддерживать стабильный поток пластика.

Для изготовления термобарьеров используют различные материалы, такие как нержавеющая сталь, титан и термопластики. Каждый материал имеет свои преимущества и недостатки, влияя на эффективность теплоизоляции и долговечность детали.

Правильная работа термобарьера критически важна для качественной печати. Плохое охлаждение или недостаточная теплоизоляция могут привести к нестабильной подаче пластика и ухудшению качества печати.

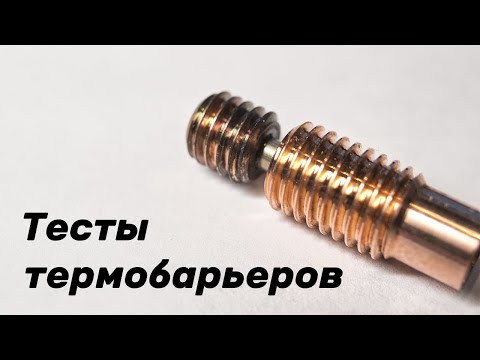

Видео:Тест новых термобарьеров: керамика (nf-zone) и титан-медь.Скачать

🌡️ Влияние на процесс печати

Термобарьеры сильно влияют на качество печати. Они контролируют температурный режим, предотвращая перегрев или охлаждение пластика. Это важно для плавного и стабильного процесса.

Если термобарьер плохо выполняет свои функции, пластик может перегреться и стать слишком жидким, что приведет к деформации деталей. Или наоборот, материал будет недостаточно нагрет, и экструзия станет прерывистой.

Хорошо работающий термобарьер создает четкий температурный градиент. Это гарантирует, что пластик плавится именно в нужном месте, а не раньше или позже. Так достигается точность и качество печати.

Правильный выбор и установка термобарьера также влияют на долговечность принтера. Перегрев может повредить другие компоненты, а правильное охлаждение предотвращает перегрев нагревательного блока.

Использование качественных материалов для термобарьера, таких как титан или нержавейка, улучшает теплоизоляцию и снижает риск поломок. Это делает процесс печати более стабильным и надежным.

Видео:Замена термобарьера на Ender 3 S1Скачать

🛠️ Виды и материалы термобарьеров

Термобарьеры различаются по материалам и конструкциям. Основные типы — это цельные и составные. Цельные изготавливают из одного материала, например, титана. Составные включают несколько слоев различных материалов.

Титановый термобарьер популярен из-за высокой прочности и низкой теплопроводности. Он выдерживает высокие температуры и предотвращает перегрев, что увеличивает точность печати.

Нержавеющая сталь тоже часто используется. Она обеспечивает хорошую теплопроводность и стойкость к коррозии. Такие термобарьеры устойчивы к износу и долговечны.

Составные термобарьеры обычно включают медные и алюминиевые элементы. Медные части улучшают теплообмен, алюминиевые снижают вес конструкции. Это помогает достичь оптимального температурного баланса.

Кроме того, существуют термобарьеры с керамическим покрытием. Керамика обладает отличной изоляцией, предотвращая передачу тепла между слоями. Это полезно для печати высокотемпературными пластиками.

Выбор термобарьера зависит от задач и используемых материалов. Учитывая особенности каждого вида, можно подобрать оптимальный вариант для конкретной печати.

Видео:3д-печать: Диаметр сопла - 0.2мм 0.4мм 0.8ммСкачать

📏 Как выбрать подходящий термобарьер

Выбор термобарьера — важный шаг для оптимизации 3D принтера. Правильный компонент влияет на качество печати и долговечность оборудования. Важно учитывать несколько факторов при выборе.

Тип материала: Определите, с какими материалами будете работать. Для высокотемпературных пластиков, таких как ABS или нейлон, подойдут термобарьеры из титана или нержавейки. Для менее требовательных материалов можно использовать барьеры из латуни.

Диаметр: Убедитесь, что диаметр термобарьера соответствует вашему принтеру. Стандартные размеры — 1.75 мм и 3 мм. Неправильный диаметр может вызвать проблемы с подачей и экструзией.

Длина и форма: Длина термобарьера должна соответствовать конструкции экструдера. Существуют прямые и ступенчатые модели. Выбор зависит от конструкции вашего устройства и типа используемого хотенда.

Теплопроводность: Хороший термобарьер должен эффективно изолировать зону нагрева от холодного конца. Это предотвращает перегрев и деформацию пластиковых деталей. Материалы с низкой теплопроводностью, такие как титан, идеальны для этого.

Качество изготовления: Проверьте отзывы и репутацию производителя. Качественные термобарьеры имеют ровные внутренние стенки и точные размеры. Это обеспечивает стабильную работу и долгий срок службы.

Совместимость: Убедитесь, что выбранный термобарьер совместим с вашим хотендом и экструдером. Некоторые модели могут требовать адаптации или дополнительных деталей.

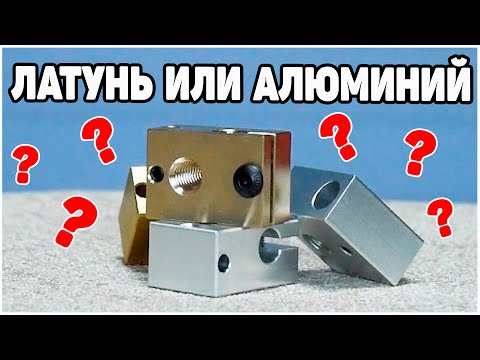

Видео:Термоблоки Хотенда 3д Принтера | Сравнение, ТестыСкачать

🔧 Установка и замена термобарьеров

Установка и замена термобарьеров в 3D принтере требует аккуратности и правильного подхода. Процесс достаточно простой, но важны детали.

Для начала нужно выключить принтер и дать ему полностью остыть. Горячие компоненты могут повредить оборудование или стать причиной ожогов.

Далее, следует снять крышку экструдерного блока. Используйте подходящий инструмент для откручивания винтов. Сняв крышку, получите доступ к термобарьеру.

Аккуратно отсоедините термобарьер от нагревательного блока и охлаждающей системы. Будьте осторожны, чтобы не повредить другие компоненты. Удалите старый термобарьер.

Перед установкой нового термобарьерного элемента убедитесь, что его размеры и материал соответствуют вашему принтеру. Вставьте новый термобарьер на место старого, закрепите его винтами и подсоедините к системе охлаждения и нагрева.

После завершения установки соберите экструдерный блок обратно. Включите принтер и проверьте работу нового термобарьера, начав тестовую печать. Убедитесь, что все элементы работают корректно и нет утечек материала.

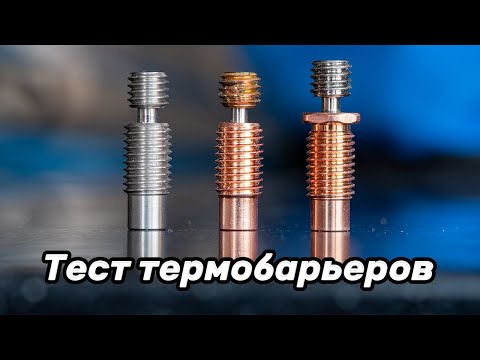

Видео:Тест термобарьеров. Что купить? Стальной, титановый или биметаллический?Скачать

🧩 Советы по эксплуатации и уходу

Чистка термобарьера:

Регулярно очищай термобарьер от пыли и остатков пластика. Используй мягкую щетку или спиртовую салфетку, чтобы избежать повреждений. Это улучшит качество печати и продлит срок службы компонента.

Контроль температуры:

Следи за температурным режимом во время печати. Перегрев или недостаточный нагрев могут вызвать деформацию и поломку термобарьера. Убедись, что принтер настроен на оптимальные значения для выбранного материала.

Проверка креплений:

Регулярно проверяй крепления термобарьера. Ослабленные винты могут привести к неточной печати и поломке оборудования. Подтягивай их по мере необходимости, чтобы избежать проблем.

Использование качественных материалов:

Для продления срока службы термобарьера используй качественные пластики и нити. Дешевые материалы часто содержат примеси, которые могут засорить или повредить компонент. Инвестируй в проверенные бренды.

Периодическая замена:

Как и любой другой компонент, термобарьер имеет ограниченный срок службы. Периодически меняй его на новый, чтобы избежать проблем с качеством печати. Рекомендуется делать это каждые 6-12 месяцев в зависимости от интенсивности использования.

Видео:Настройка термистора в Marlin 2.0 , калибровка параметров Термодатчика 3д ПринтераСкачать

🏆 Преимущества использования термобарьеров

Термобарьер — это ключевой элемент в 3D печати, который обеспечивает стабильность и качество финального продукта. Рассмотрим основные плюсы применения термобарьеров.

• Уменьшение засоров: Термобарьер предотвращает перегрев филамента, что снижает риск засоров в экструдере. Это обеспечивает бесперебойную работу устройства.
• Поддержание температуры: Благодаря термобарьеру температура в горячей зоне остается стабильной. Это помогает избежать перегрева или переохлаждения материала.
• Увеличение точности: Стабильная температура позволяет достичь высокой точности в создании моделей. Детали получаются четкими и без деформаций.
• Продление срока службы: Термобарьер защищает экструдер от износа, продлевая его эксплуатационный срок. Это снижает частоту замен и экономит средства.
• Широкий выбор материалов: С термобарьером можно использовать разнообразные материалы для печати, включая PLA, ABS, PETG и многие другие. Это расширяет возможности 3D принтера.

Применение термобарьеров в 3D принтерах позволяет достигать высоких стандартов качества и надежности при создании объектов, что делает их незаменимыми в современном 3D печатании.

Видео:Замена термобарьера Anycubic Kobra 2/2Pro. ЕСТЬ НЮАНСЫ!Скачать

🔄 Сравнение с другими компонентами 3D принтера

Термобарьеры выполняют уникальную функцию в 3D принтерах, отличаясь от других элементов. Давайте разберёмся, как они сопоставимы с другими ключевыми компонентами.

Нагревательный блок

В отличие от термобарьеров, нагревательные блоки создают необходимую для печати температуру. Термобарьер, в свою очередь, изолирует горячую зону, предотвращая перегрев остальных частей принтера. Без термобарьера пластик может плавиться преждевременно, что приводит к засорам.

Экструдер

Экструдер подаёт нить в нагревательный блок, где она плавится. Термобарьер здесь действует как граница между холодной и горячей зонами, поддерживая стабильную работу экструдера и предотвращая засорения.

Хотенд

Хотенд – это сочетание нагревательного блока и термобарьера. Они вместе работают над точным контролем температуры и равномерным расплавлением пластика. Термобарьер предотвращает перегрев экструдера, что увеличивает его срок службы.

Охладитель

Охладитель защищает горячие части принтера от перегрева. Термобарьер обеспечивает тепловую изоляцию, минимизируя теплопередачу от нагревательного блока к другим компонентам, что также помогает в охлаждении.

Всё вместе эти компоненты образуют систему, где термобарьер играет роль защитного элемента, сохраняя баланс температур. Каждый компонент важен, но термобарьер незаменим для стабильной и качественной печати.

🔥 Видео

Сравнение Термобарьеров, NF V6-Zone Космические технологии в 3д Печати, Thermal BarriersСкачать

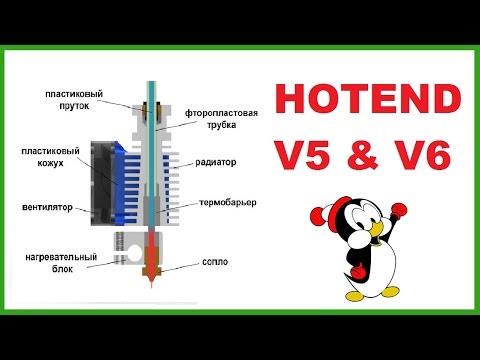

V5 ИЛИ V6 КАКОЙ ХОТЭНД ВЫБРАТЬ ДЛЯ ЭКСТРУДЕРА 3D ПРИНТЕРАСкачать

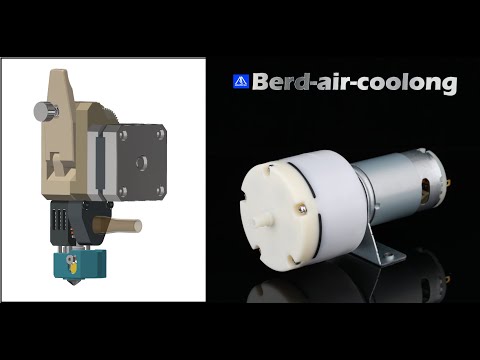

Компрессорное охлаждение термобарьера 3D Принтера, Hotend с воздушным охлаждениемСкачать
