Как все знают, нет ничего вечного а бывает инструменты брендовых производителей ломаются, мы не говорим уже о так называемом «ширпотребе». Не болгарка (). не являются исключением. К стати, называть УШМ «болгаркой» стали в период Союза, так как тогда Данный инструмент выпускался в Болгарии не оттуда поставлялись первые модели.
Болгарка, как инструмент, получила очень большое распространение благодаря своей многофункциональности не удобству при работе. Так же существует много разновидностей не моделей болгарок, однако принцип работы не устройство принципиально не отличается.
Поэтому рассмотрев устройство инструмента, возможные неисправности не способы ремонта, их конечно применять к любой модели болгарки.
Устройство болгарки сравнительно простое. Основу инструмента составляет ее корпус, внутри которого находится электродвигатель, устройство пуска не шестеренчатая передача на шпиндель, какой крепят различные насадки.
Корпус выполняется из крепкой ударопрочной пластмассы. Исходя из мощности, бывают различные габариты не форма инструмента. Некоторые модели обладают регулятором угловой скорости, который предназначен для оптимального выбора оборотов, при различных видах работы.
Дополнительным компонентом вам редуктор. Редуктор предназначен для создания оптимальных условий передачи вращения от ротора электродвигателя к режущему как еще его называют . В происходит снижение на выходном валу редуктора. Правильно подобранная скорость вращения не диаметр круга.
залог максимально эффективной работы инструмента.
Кнопка для замены рабочего диска при нажатии на которую блокирует диск в определенном положении, не давая ему прокручиваться в процессе снятия.
Предохранительная муфта служит ограничителем при внезапно возникшем реактивным . По другому, при заклинивании диска в материале резко начинает вращаться сама болгарка, что приводит к травме работника. Эта муфта не допускает такого вращения.
Электродвигатель стандартно состоит из статора не ротора. Статор располагается в направляющих приливах пластмассового корпуса болгарки. С тыльной стороны статора имеется специальное устройство, называемое щеточным механизмом. В персональном компьютере расположены медно–графитовые щетки. Щетки необходимы для передачи напряжения ротору через коллекторный узел.
Ротор находится внутри статора не закреплен в корпусе в подшипниковых узлах, которые выполнены вставлены непосредственно в корпус инструмента. Передний подшипниковый узел обычно делают в металлической пластине, либо, эта пластина а возможно выполнена из алюминиевого сплава.
Корпус почти всегда выполняется из алюминиевого сплава не имеет несколько резьбовых отверстий для крепления дополнительной ручки. Вворачивая рукоятку в различные отверстия есть вариант изменять плоскости расположения во время работы.
Редуктор представляет из себя две шестерни, при помощи которых изменяется направление выходного вала на ninety градусов не понижается скорость вращения. Отношение количества зубьев первичной шестерни к количеству зубьев вторичной шестерни называется коэффициентом передачи редуктора.
- Типичные неисправности болгарок и методы диагностики и ремонта
- Как починить болгарку Бош Упала мощность Сильно искрит Ремонт инструмента GWS eight hundred fifty ce
- Далее идут более серьезные неисправности, соответственно и ремонт требует определенных знаний и навыков
- Ремонт болгарки: диагностика поломки, пути решения проблемы
- Болгарка и её эксплуатация
- Устройство УШМ
- Как разобрать УШМ
- Типичные незначительные поломки
- Существенные неисправности
- Самые распространенные поломки
- Сломалась кнопка фиксации шпинделя
- Надлом зубьев шестерёнки
- Не работает электродвигатель
- Посыпался подшипник
- Неисправность статора
- Редуктор
- Регулятор оборотов
- Характерные признаки неисправностей
- Профилактика поломки болгарки
- Ремонт болгарки: основные виды неисправностей
- Как устроена болгарка
- Профилактика и обслуживание
- Характер, виды неисправностей УШМ (болгарок) и способы ремонта своими руками
- Неисправности механического плана
- Починка скользящих подшипников
- Разбираем редуктор УШМ
- Электрические поломки
- Болгарка странно себя ведет или просто щетки. Мини обзор BOSCH PWS 8 125 CE и GWS 850 CE. По опыту
- Правила пользования болгаркой и профилактическое обслуживание
- 💥 Видео
Типичные неисправности болгарок и методы диагностики и ремонта
Болгарка внезапно перестала работать.
Первое что необходимо сделать. отключить физически от сети и вручную провернуть диск. Если диск не крутится или крутится очень туго. сразу разбираете инструмент для визуального осмотра. Если крутится легко, то самое вероятное.
не доходит электричество к щеткам электродвигателя. То есть проблема заключается либо в силовой вилке, либо в самом проводе, либо в механизме кнопки «Пуск». Достаточно разобрать корпус и «прозвонить» кабель обычным тестером, или каким либо другим способом, на наличия обрыва.
После устранения обрыва или замены провода болгарка заработает.
Провод и вилка гарантированно целы, а инструмент все равно не работает.
Необходимо разобрать пусковой механизм, причем желательно промаркировать снимаемые контакты – если впоследствии их подключить неверно, то может сгореть обмотка или заклинить якорь. Ремонт пускового механизма удается не часто.
проще и надежнее заменить пусковую кнопку на любую аналогичную с подходящими параметрами по мощности. Стоит такая кнопка не так дорого и купить ее можно в любом магазине соответствующего профиля.
Как починить болгарку Бош Упала мощность Сильно искрит Ремонт инструмента GWS eight hundred fifty ce
: Группа: Лайф канал: .
и силовой провод находятся в работоспособном состоянии, болгарка не работает.
Проверьте щетки и щеткодержатели. Может быть обрыв или полный износ щеток. Ресурс этих устройств обычно ограничен несколькими годами, конечно, все зависит от интенсивности использования. Устраните обрыв или замените щетки.
Далее идут более серьезные неисправности, соответственно и ремонт требует определенных знаний и навыков
— поломка или слизывание зубьев шестерён редуктора; — заклинивание подшипников; — выход из строя якоря или статора; — выход из строя управляющей электроники; — выход из строя коллектора;
— деформация корпуса;

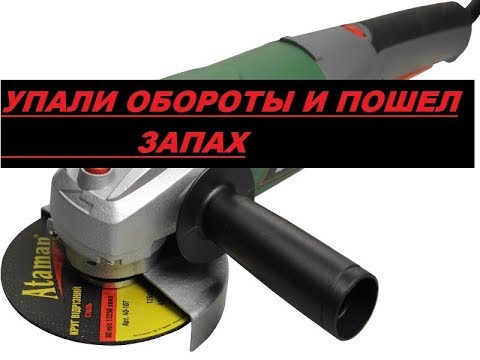

Видео:Упали обороты и задымила, как починить болгарку, как поменять якорь в ушм Makita GA 5030Скачать
Ремонт болгарки: диагностика поломки, пути решения проблемы
Ремонт болгарки своими руками – вполне решаемая задача. Главное – не спешить, разобраться в конструкции, вспомнить все обстоятельства, при которых она сломалась, определить, что могло износиться за время работы, произвести диагностику и приступать к починке.
Болгарка и её эксплуатация
Болгаркой называют угловую шлифовальную машинку (УШМ). Наименование инструмента связано с тем, что её выпускал завод «Элтос-Болгарка» в г. Пловдиве. Предназначена она для выполнения работ по шлифовке или обрезке твердого материала:
Хорошо выполняет заточку инструмента.
Болгарка в наше время – очень нужный инструмент, поэтому есть почти у каждого.
https://www.youtube.com/watch?v=cHO13sBVceA
Существуют разные по мощности шлифовальные машинки: от 500 Вт до 2500, в зависимости от толщины круга – от 115 мм до 230 мм. Самыми популярными в работе являются УШМ с мощностью 1,2 Вт, а самый используемый диск – толщиной 125 мм.
С каждым годом выбор на этот строительный электроинструмент становится всё более широким, но правила эксплуатации почти не меняются. И если даже их всегда придерживаться, рано или поздно в механизме возникают неисправности, которые можно попробовать устранить собственноручно, собрав все необходимое для ремонта болгарки.
Устройство УШМ
Любая болгарка состоит из следующих деталей:
- ротор – часть электродвигателя, которая вращается при работе и регулируется по скорости, ещё называется якорем;
- коллектор – место на роторе, где находятся управляющие обмоточные провода;
- щётки – детали, которые служат проводниками тока от кабеля до обмотки коллектора;
- редуктор – механизм, выполняющий роль привода от вращающегося ротора к кружащемуся диску, состоит из шпинделя, подшипника, из двух шестерёнок (большая и шестерня вала);
- статор – часть электродвигателя, в которой работает ротор;
- крыльчатка охлаждения болгарки;
- кнопка запуска;
- сетевой кабель с электрическим приводом;
- кожух защиты;
- корпус болгарки;
- дополнительная рукоятка.
Все указанные детали можно поделить на две части:
- электрическую;
- механическую.
Как разобрать УШМ
Как разобрать болгарку? Не такой уж и сложный процесс. Для этого не требуется специальных знаний, но необходимо всё делать внимательно и с осторожностью. Каждому владельцу нужно знать, как разбирать любой рабочий инструмент, потому что периодически он нуждается во внутренней очистке от загрязнений и попавшей пыли, а от этого зависит его долговечность службы.
В нынешнее время на рынке можно выбрать себе разного вида болгарки, которые отличаются по рабочим параметрам, размерам, качеству. Производители тоже разные. Какую бы вы ни приобрели себе модель шлифовальной машины, у всех одна модель сборки деталей.
Разборка болгарки потребует немного инструментов, нужна всего лишь обычная отвёртка или реверсивная с храповым механизмом.
Приготовив отвёртку, можно приступать к разборке:
- Выкручиваем саморезы с корпуса и снимаем одну сторону изделия.
- Снимаем гайку, благодаря которой держится диск, откручиваем болты крепления защитного кожуха.
- Снимаем щётки.
- Отсоединяем провода от двигателя.
- Отвинчиваем болты, которыми крепится внутри редуктор, и очень осторожно извлекаем его, с ним вынимается и ротор.
- Откручиваем болты, которые держат статор, и снимаем его.
- Собираем болгарку назад, поочерёдно ставим в обратном порядке всё на место и прикручиваем.
Разбирая болгарку, важно запомнить очерёдность снятия деталей, чтобы правильно собрать.
Типичные незначительные поломки
В случае возникшей неисправности в первую очередь необходимо исключить элементарные поломки:
- Не включается болгарка. УШМ внезапно стала неисправна – перестала включаться. В таком случае нужно проверить исправность розетки, потом вилку и сетевой шнур, возможно, просто не срабатывает привод из-за того, что в изделие не попадает ток.
- Кабель с вилкой целые, а привод не работает. Необходимо проверить кнопку запуска. Ремонт выключателя болгарки проще осуществить покупкой новой кнопки и её заменой. Поскольку она редко подлежит ремонту – в основном, внутри ломается пластмассовая тяга выключателя. Если хочется экспериментов, можно разобрать её, пронумеровав контакты, и обратно собрать всё по местам, чтобы после сборки не случилось замыкания.
- Указанные выше детали невредимы, а углошлифовальная машинка не хочет работать – значит, пришло время проверить щетки. Возможно, пора в болгарке их поменять. Щётки от работы постоянно греются, поэтому быстро изнашиваются и чаще других деталей нуждаются в замене, причём парно.
Существенные неисправности
Исключив все незначительные поломки, необходимо разбираться, почему инструмент не хочет включаться, и как отремонтировать его. Скорее всего, неисправности серьезные, требующие дополнительных знаний. Это происходит в случаях, если:
- деформирован корпус;
- заклинил один из подшипников;
- не работает якорь или статор;
- поломались или стёрлись зубья у шестерёнки редуктора;
- вышел из строя коллектор;
- не подаёт признаков жизни датчик управляющей электроники.
Если определено, что неисправность произошла в механической части болгарки, то надо обратить внимание на состояние большой шестерёнки, находящейся на валу, и на втулки. Если зубья частично стёрлись или происходит шатка валов, их незамедлительно надо заменить.
Самые распространенные поломки
Неисправности болгарки случаются довольно часто. Каждый, кто работает с этим инструментом, знает об этом. Что выходит из строя чаще всего?
Сломалась кнопка фиксации шпинделя
Всего одно неловкое нажатие на кнопку фиксации шпинделя, когда происходит вращение диска, приводит к её поломке. Иногда она может быть сломана, если её используют для снятия заклинившего диска. Чтобы это не случилось, нужно пользоваться рожковым ключом, вставленным в специальные отверстия возле места крепления диска.
Надлом зубьев шестерёнки
В основном он возникает, когда происходит заклинивание. Если в редукторе слышен грохот, это признак именно такой неисправности. Когда у шестёренки сломано больше одного зубчика, то болгарка не сможет резать необходимый материал.
https://www.youtube.com/watch?v=973M_Tsy_Pk
Чтобы инструмент продолжил работу, необходимо поменять шестерёнки, причём все, да ещё и коническое колесо. Перед походом в магазин за запчастями запомните фирму производителя, модель и мощность изделия.
Не работает электродвигатель
Данного вида поломка случается с УШМ, которые работают в местах, где много пыли, а когда им дают отдых, то оставляют на земле. Пыль, которая попадает внутрь, портит обмотку. Большие нагрузки, особенно для маленькой мощности болгарки, оборачиваются поломкой мотора.
Если болгарка используется для резки материалов, создающих много пыли, то рекомендуется места вентиляционных отверстий чем-то прикрыть.
Посыпался подшипник
Самым слабым звеном, и не только у болгарок, являются подшипники. Большая частота вращений быстро изнашивает механизм. Радует одно, что поменять подшипник легко. Замена посыпавшего подшипника у болгарки, должна быть сделана вовремя, чтобы не случилось поломки, которую уже не исправить.
Неисправность статора
Данную поломку легко определить, когда УШМ включилась, но обороты диска слишком интенсивные и отличаются от обычной работы – значит, в статоре на обмотке существует витковое замыкание.
Поломка статора считается самой серьёзной, для её устранения нужны специальные навыки.
Когда в своих силах есть сомнения, лучше обратиться к профессионалам, чтобы потом не пришлось покупать новый инструмент.
Если решение починить самостоятельно принято, оно начинается со срезки лобовых частей обмотки, остатки все удаляются. Следующий шаг – делается новая обмотка по шаблону. Она должна быть идентичной по количеству витков, с той же плотностью и из проволоки такой же толщины, что и предыдущая.
Редуктор
УШМ, мощность которых меньше 1100 Вт обычно укомплектованы прямозубыми шестернями. Они находятся на статоре. У болгарок с большей мощностью – косозубые шестерёнки. Каждый из вариантов имеет конусовидную форму, стержень редуктора болгарки перекрещивается с валом статора под углом.
Ремонт редуктора болгарки в основном заключается в замене шестеренок. В случае слома дискового зубчатого колеса, его заменить сложно, потому что он очень прочно закреплен. Разобрать редуктор несложно:
- нужно выкрутить гайку с его стороны;
- аккуратно взять в тиски корпус ротора и легкими ударами выбить корпус редуктора;
- поменять положение зажатого ротора и выбить через деревянную доску подшипник;
- открутить с вала шестерёнку.
Всё – редуктор разобран.
Регулятор оборотов
Регулятор оборотов присутствует не у всех моделей болгарок. Когда УШМ используется для резки, он, в принципе, не нужен, но если проводится шлифовка, просто необходим. Если вдруг он перестал работать, то, скорее всего, перегорела плата, которую необходимо снять и купить такую же в магазине электроинструментов для дальнейшей замены.
Самостоятельный ремонт болгарки не всегда осуществим. Если вдруг что-то не выходит или не всё ясно, лучше обратиться в сервисный центр.
Характерные признаки неисправностей
Прежде чем совсем сломаться, углошлифовальная машинка подаёт сигналы о начале неполадок.
Обращайте внимание на работу своего помощника: вас должно насторожить, если:
- щётки начали чересчур искрить;
- во время работы греется болгарка;
- мотор гудит внутри корпуса, когда включается инструмент;
- вибрация корпуса стала значительно большей при выполнении работ;
- редуктор болгарки трещит внутри;
- слышится звук скрипа подшипников при раскрутке или периодическое подклинивание, когда вал ротора вращается;
- УШМ задымила, или от неё исходит нехарактерный запах горения.
Чтобы не покупать новую болгарку, нужно внимательно относиться к работе инструмента. В случае каких-то отклонений от привычной работы начать диагностику неисправностей, определить причину и произвести ремонт электроинструмента.
Профилактика поломки болгарки
Срок службы шлифовальной машины напрямую зависит от ухода хозяина за ней. Каждый инструмент нуждается в хорошем уходе, тогда он будет исправно работать долгое время.
https://www.youtube.com/watch?v=G335ACHCvnY
Любая болгарка во время работы будет греться, но чтобы отложить на длительное время ремонт УШМ, необходимо придерживаться некоторых правил в работе:
- Не перегружать инструмент, чтобы избежать перегрева и задымления.
- Не давить с силой на него во время работы.
- Вовремя чистить и смазывать необходимые детали внутри корпуса.
- При заметной неправильной работе прекратить эксплуатацию и провести осмотр на наличие неполадок.
- Производить замену быстроизнашивающихся деталей своевременно.
- Если болгарка дымит, срочно прекратить работу и больше не включать.
- Не использовать инструмент при обработке материала древесного типа.
- Крепко держать болгарку в процессе работы, чтобы не уронить и не повредить.
Придерживаясь перечисленных несложных рекомендаций и правил в работе с инструментом, именуемым болгарка, можно продлить её срок работы дольше, нежели предусмотрено гарантийным сроком.
Видео:Болгарка не набирает обороты, болгарка Борт, Bort bws 905, Как починить ушм борт, Ремонт инструментаСкачать
Ремонт болгарки: основные виды неисправностей
С течением времени любые виды электрических инструментов могут выйти из строя. Часто причиной таковых поломок являются нарушения правил эксплуатации или низкое качество комплектующих инструмента.
Одним из таковых инструментов является угловая шлифовальная машинка или болгарка. Если инструмент не функционирует, то не стоит сразу покупать новый, так как такие изделия можно отремонтировать.
Для ремонта болгарки необходимо знать ее конструкцию, а также принцип действия.
Как устроена болгарка
Ремонт болгарки своими руками начинается с того, что следует отыскать причину неисправности. Для этого необходимо выяснить принцип работы и конструкцию инструмента.
Принцип функционирования устройства основывается на преобразовании электрической энергии в механическую.
Механическая энергия представляет собой вращательные движения, которые и приводят в действие рабочий вал инструмента с соответствующими насадками.
Это означает, что болгарка состоит из двух частей: электрической и механической. Поломка может случиться в любом узле, поэтому важно знать конструктивные элементы обеих частей. К основным элементам болгарки относятся:
- Пластиковый корпус.
- Электромотор двухфазный.
- Редуктор.
- Кнопка включения.
- Подшипники скольжения.
- Щеточный узел.
- Сетевой шнур.
- Регулятор оборотов (для некоторых моделей).
Корпус изготавливается из ударопрочного пластика. Конструкция корпуса объединяет в себе электрическую цепь с механикой. Ротор двигателя вращается посредством подачи электрического тока. Подшипники скольжения обеспечивают вращающее движение вала ротора. На торце вал имеет тороидальную шестеренку.
Она приводит в движение плоскую шестерню, которая располагается по отношению к валу под углом 90 градусов. Таким образом, осуществляется работа УШМ. Помимо двух подшипников скольжения, на которых вращается вал ротора, в болгарке имеется еще один подшипниковый узел.
Он находится на рабочем валу механической части инструмента.
Профилактика и обслуживание
Чтобы избежать ремонта болгарки, следует периодически осуществлять ее диагностику. Первым делом важно проводить уход за механической частью, которая страдает от недостатка смазки и возникновения пыли и влаги. Существуют специальные смазки для болгарки, как отечественного, так и зарубежного производства. Причем смазка для редуктора и подшипников отличается.
Основные рекомендации по продлению срока эксплуатации болгарки заключаются в следующих действиях:
- Регулярно выполнять техобслуживание инструмента.
- Соблюдать нормы эксплуатации и хранения.
- Исключить длительные нагрузки, особенно для бытовых моделей.
- Своевременно заменять изношенные механизмы.
Из вышесказанного следует, что, несмотря на сложную конструкцию такого инструмента, как болгарка, продлить срок ее службы или произвести ремонт не составит большого труда.
Ремонт болгарки: основные виды неисправностей Ссылка на основную публикацию
Видео:Болгарка искрит и дёргается, щётки новые, якорь, статор целый. Как починить? Ремонт инструмента БошСкачать
Характер, виды неисправностей УШМ (болгарок) и способы ремонта своими руками
УШМ (угловые шлифовальные машинки), в простонародье называемые болгарками, считаются крайне надежным и популярным инструментом. Однако любая вещь рано или поздно ломается и требуется починки.
Отремонтировать болгарку самостоятельно не так уж и трудно, если у вас на руках есть инструкция, где указан порядок действий.
Ниже вы сможете отыскать ответы на вопросы, связанные с починкой статора, ротора, редуктора и угольных щеток УШМ.
Болгарки крайне распространены среди многих домашних умельцев. Возможность заменять рабочие элементы позволяет осуществлять полировочные, шлифовальные и отрезные манипуляции.
А наличие прибора плавного пуска существенно повышает удобство и безопасность работы. Починка УШМ — это простая работа, с которой можно справиться и своими силами.
Тем, кто решил сделать это, потребуется схема УШМ необходимого типа, материалы для смазки, сам инструмент и пошаговое руководство.
https://www.youtube.com/watch?v=H9aCdKLIGxQ
Любая починка УШМ своими силами должна начинаться с выявления неисправностей. Болгарка характеризуется несложным устройством. При вращении ротора посредством косозубой шестеренки крутящий момент передается на шпиндель (вал) рабочего элемента. На валу находится полировочный или шлифовальный круг или камень.
Следует отметить и форму зубчика. На УШМ небольшой мощности, как правило, установлены шестеренки с прямыми зубчиками. Косозубые же конструкции применяются в приборах, мощность которых начинает от 1000 Ватт.
УШМ, как и всякий инструмент, с течением времени подвергается всевозможным поломкам, причины которых могут быть самыми разными. Они могут возникать не только от неправильного использования устройства, но и из-за несвоевременной/некорректной смены угольных щеточек и материалов для смазки.
Независимо от модели и марки болгарки проблемы у всех возникают практически одинаковые. Их можно условно поделить на электрические и механические. Для ремонтников-новичков, которые не знают как разобрать болгарку, поломки можно поделить на сложные и простые.
Неисправности механического плана
УШМ используется для исполнения полировочных, шлифовальных или же отрезных манипуляций. При работе этот инструмент подвергается очень существенным нагрузкам. Кроме того, он работает в непростых условиях (пыль и грязь).
Сильные нагрузки при эксплуатации УШМ при резании значительно изнашивают и зубчики шестеренок, и подшипник.
Самая распространенная механическая неисправность УШМ — это разрушение или изношенность скользящего подшипника на косозубой шестеренке редуктора.
Решить проблему просто, если имеется описание, схема и рекомендации, связанные с ремонтом.
Починка скользящих подшипников
Самой главной «уязвимостью» болгарки считаются именно подшипники. И хотя их всего три во всей конструкции, именно эти элементы зачастую обуславливают механические поломки. Итак, на подшипники негативное влияние оказывают:
- использование в максимальном режиме;
- слишком быстрое вращение;
- недостаточный объем смазочной жидкости;
- попадание частичек грязи и пыли;
- несвоевременная/некорректная замена угольных щеточек или их деформация.
Конструкция любой разновидности болгарок предусматривает оперативную замену подшипников.
Неисправности, относящиеся к деформации или износу этого элемента, предполагают возникновение постороннего шума.
Выявляется повреждение посредством проверки люфта вала, то есть посредством его покачивания в стороны при установке инструмента. Если люфт имеется, то подшипник скольжения нужно срочно поменять.
Для того чтобы отремонтировать подшипник, его нужно вытащить из корпуса и снять с редукторного вала.
Демонтировать эту деталь следует с помощью специального съемника. С ротора же подшипник можно снять, воспользовавшись народной методикой. Для этого в тиски нужно вставить металлические полоски или ключи. На них следует уложить подшипники и с помощью массивного молотка и наставки из металла выколотить их с оси вала.
Уровень износа шестеренок редуктора можно проверить по пятну контакта. Редуктор заранее чистят от старого смазочного материала. На самую маленькую шестеренку детали нужно нанести специальную синьку, после чего провернуть ее.
Далее, необходимо снять крупную шестерню с косыми зубчиками и взглянуть с помощью увеличительного стекла на пятно контакта, которое в идеале должно быть не меньше пятидесяти процентов поверхности зубчика. Иначе шестерню нужно будет заменить или же изменить профиль зубчика.
Однако эту поломку может устранить лишь мастер с большим опытом. Зачастую срезанные, зализанные или деформированные шестеренки подлежат полной замене.
Разбираем редуктор УШМ
В процессе починки редуктора самой трудоемкой работой считается демонтаж шестерней и опорного подшипника.
Сама процедура разборки начинается со вскрытия крышки и отключения статора и ротора. Последний зажимается в тисках для того, чтобы выкрутить гайку, крепящую малую шестеренку.
https://www.youtube.com/watch?v=8LicVMCSEM8
В редукторной крышке запрессован шпиндельный подшипник. Для того чтобы его достать, иногда нужно демонтировать стопорное кольцо.
Если же подшипник сильно деформирован, от его проще достать с помощью отвертки.
Крупная шпиндельная шестеренка может закрепляться несколькими способами:
- с помощью шпонки;
- с помощью напрессовывания на шпиндель.
Практически все модели болгарок имеют одинаковую электрическую схему. Вращение с ротора передается с помощью редуктора непосредственно на рабочий элемент. Ротор при этом вращается в статоре.
Управление инструментом осуществляется с помощью кнопки, которая регулирует обороты, и угольных щеточек, которые передают напряжение на коллектор.
Питание оборудования обеспечивается соединительным кабелем.
Электрические поломки
Итак, к самым распространенным электрическим неисправностям относятся:
- повреждение кабеля питания на входе в УШМ;
- износ или деформация угольных щеточек;
- неисправная кнопка запуска;
- короткое замыкание или же обрыв статора;
- короткое замыкание или обрыв ротора;
- износ или расслоение коллекторых ламелей.
Электрические поломки рекомендуется определять с помощью тестера или иного устройства. Болгарка характеризуется достаточно простой электросхемой, которая не нуждается в особых познаниях. Нужно лишь быть предельно осторожным и соблюдать правила безопасности.
Самой распространенной причиной является обрыв питающего провода. Решается эта проблема его полной заменой или исключением из электросхемы участка, который вышел из строя. Обнаружить неисправность можно с помощью обыкновенного тестера.
Если у вас нет в наличии этого прибора, то можно воспользоваться специальной индикаторной отверткой.
Также стабильное функционирование электрического инструмента находится в зависимости от состояния угольных щеточек. Полный контакт этих элементов с ламелями и общее состояние влияет на работу роторного коллектора. Кстати, своевременная смена этих деталей позволяет предотвратить многие поломки.
Уровень износа щеток определяется характером искрения в районе расположения коллектора. Искрение, как правило, должно быть ровным по всей площади пятна контакта ламелей и угольных щеток. Искрение по кругу свидетельствует о неисправности в цепочках ротора.
В УШМ рекомендуется использовать лишь оригинальные угольные щетки. «Самопальные» изделия устанавливать можно, но лишь на короткий срок.
Поломки кнопки запуска зачастую проявляются в ненадежном или затруднительном запуске инструмента. Неисправность данного плана возникает и пропадает самопроизвольно.
Не стоит пользоваться УШМ со сломанной кнопкой активации. Эта поломка может привести к заклиниванию рабочего элемента при работе, что повлечет за собой более серьезные последствия. При этом починка заключается в банальной замене поврежденной детали.
О поломке статора может свидетельствовать непроизвольная раскрутка вала. УШМ при этом будет набирать предельные обороты. Причиной здесь может служить межвитковое замыкание в статорной обмотке.
Многие неисправности могут быть устранены лишь опытными специалистами. Увеличить срок службы статора можно лишь регулярной смазкой, чисткой и заменой подшипников и угольных щеточек.
Как правило, статор в болгарке ломается очень редко. К этой неприятности может привести перегрев УШМ при эксплуатации. Проявляет себя поломка существенным нагревом конструкции инструмента и появлением горелого запаха.
Поломка ротора в УШМ может быть следствием неправильного использования оборудования, регулярных перегревов, попаданием пыли в коллекторные ламели и несвоевременной/неправильной замены угольных щеточек.
Сначала на коллекторе увеличиваются размеры искры, после этого возникает аромат гари и дым. Работа болгаркой с неисправным редуктором характеризуется сильным гулом и стуком.
https://www.youtube.com/watch?v=LViu7tETz3U
Ремонт ротора, как и ремонт болгарки своими руками, — это очень непростая процедура. Потому для этой цели лучше обратиться к специалистам сервисцентра, которые произведут ремонт болгарки интерскол очень качественно и оперативно.
Болгарка странно себя ведет или просто щетки. Мини обзор BOSCH PWS 8 125 CE и GWS 850 CE. По опыту
Если болгарка не набирает обороты, теряет мощность или странно себя ведет. Симптомы отказа щеток на болгарк
Пусковая кнопка и силовой провод находятся в работоспособном состоянии, болгарка не работает.
Проверьте щетки и щеткодержатели. Может быть обрыв или полный износ щеток. Ресурс этих устройств обычно ограничен несколькими годами, конечно, все зависит от интенсивности использования. Устраните обрыв или замените щетки.
Правила пользования болгаркой и профилактическое обслуживание
Нельзя допускать, чтобы электроинструмент долгое время работал под нагрузкой на существенно сниженных оборотах (это можно определить на слух) по сравнению с оборотами холостого хода, и тем более нельзя допускать зажатия (блокирования) инструмента, иначе он сгорит в течение нескольких секунд.
После работы на пониженных оборотах не следует немедленно выключать электроинструмент. Чтобы предотвратить локальный перегрев, надо, чтобы он поработал некоторое время (более 1 мин.).
Важно четко соблюдать указанные в инструкции по эксплуатации сроки замены (добавления) смазки и ее количество.
Профилактика заключается в полной или частичной разборке инструмента, очистке, смазке и замене (при необходимости) некоторых деталей.
Своевременная замена сравнительно дешевых деталей, которые быстро изнашиваются, позволит сохранить более дорогие составляющие длительного пользования, что в конце концов приведет к экономии при эксплуатации инструмента, избавит от преждевременного ремонта и намного продлит срок службы инструмента.
💥 Видео
Маленькая, но очень важная деталь! Почему перестал работать регулятор оборотов на Makita 9562Скачать
Разновидность неисправности якоря коллекторного мотора. Упали обороты и пошел запах.Скачать
Диагностика болгарки. Упали обороты и пошел запах.Скачать
Не работает болгарка / Как проверить статор и ротор УШМСкачать
Болгарка работает рывками - РЕМОНТСкачать
Коллектор тянет дугу! Как устранить это! Болгарка двт 125Скачать
Как починить болгарку Бош \ Упала мощность \ Сильно искрит \ Ремонт инструмента \ GWS 850 ceСкачать
Сгорел или нет? Вот в чём вопрос... / Почернели обмотки / Болгарка дымит / Макита 9555Скачать
БОЛГАРКА ИСКРИТ И НЕ РАЗВИВАЕТ ОБОРОТЫ.ANGLE GRINDER SPARKSСкачать
САМЫЕ ТУПЫЕ ОШИБКИ ПРИ РЕМОНТЕ БОЛГАРКИСкачать
Болгарку с таким звуком лучше не включать! Как починить болгарку Makita 9069sСкачать
Почему ИСКРЯТ и ГОРЯТ ЩЕТКИ на БОЛГАРКЕ!!! Ремонт или Замена Болгарки УШМСкачать
Почему сильно искрит болгарка? Ремонт болгарки своими рукаими 👍 Александр МСкачать
Если Искрят щетки на болгарке. Ремонт за 200 рублейСкачать
Ремонт болгарки PIT. Не регулируются обороты.Скачать
Ryobi RAG800-125 останавливается под нагрузкой / Ремонт инструмента / Александр М БрестСкачать
Ремонт Makita BGA452. Не набирает обороты.Скачать
