Какие запчасти для болгарок меняются самостоятельно, и как правильно обслуживать электроинструмент

Как Крепить К Болгарке Щетку

Болгарка в доме – как телефонная связь. Когда она исправна – никто про нее не вспоминает. Стоит случиться поломке – сразу становится очевидным тот факт, что без этого инструмента не обойтись ни дня.

Самостоятельный ремонт этого полезного электроприбора под силу даже начинающему мастеру. А для этого необходимо знать, какие запчасти для болгарок можно и нужно менять самому.

Для начала рассмотрим устройство болгарки:

  1. Якорь. Внутренний подвижный компонент двигателя. Обычно составляет одно целое с рабочим валом, через который энергия вращения передается на редуктор.
  2. Коллектор. Коммутационная плата якоря. Через его контакты подается рабочее напряжение со щеток.
  3. Электрические щетки. Контактные элементы, прижатые к пластинам коллектора.
  4. Статор. Внешняя обмотка двигателя, внутри которой вращается якорь. Расположен по внутреннему контуру корпуса инструмента.
  5. Редуктор. Механический компонент, понижающий обороты на рабочем валу, одновременно увеличивая крутящий момент.
  6. Корпус, ручки для удержания, пусковая клавиша, регулятор оборотов, кабель питания.

Подробное описание того, из чего состоит болгарка

Обычно выходит из строя один из компонентов, поэтому выражение «болгарка сломалась» в некотором смысле безграмотно.

Если корпус цел, а обмотка не перегорела – восстановить работоспособность инструмента самостоятельно вполне реально. Запчасти для болгарок доступны в специализированных магазинах. Причем подобрать нужную деталь можно даже для редкой модели. Большинство компонентов унифицированы.

Самостоятельное устранение неисправностей УШМ

Как правило, поломки в болгарке связаны с электрической частью. Механика ломается лишь при несвоевременном обслуживании (особенно отсутствии смазки).

Неисправность дешевле и легче предотвратить при появлении первых ее признаков:

  • искрение внутри корпуса болгарки, в районе электрощеток;
  • нечеткое срабатывание пусковой клавиши;
  • обороты самопроизвольно меняются;
  • двигатель включается – выключается при изменении положения инструмента в пространстве;
  • УШМ внезапно перестала работать.

Как бы банально это не звучало, сначала необходимо проверить напряжение в сети и в розетке, или удлинителе, от которых запитан электроинструмент. Затем проверить исправность питающего кабеля.

Необходимо открыть корпус болгарки, и проверить целостность питающего провода визуально и с помощью тестера. Надежно подсоединив контакты прибора, интенсивно сгибайте кабель, наблюдая за показаниями индикатора на тестере.

При обнаружении обрыва, замените провод целиком, или восстановите место излома при помощи тугоплавкого припоя. Затем надежно изолируйте место ремонта термоусадочной трубкой. Изолента для такого случая не подойдет.

Если кабель исправен – переходим к типовой неисправности №2. Чаще всего на болгарке горят щетки. Увидеть симптомы достаточно просто – болгарка искрит внутри корпуса во время работы.

Почему в угловой шлифовальной машине горят щетки?

На приложенном рисунке хорошо видно электрическую схему и устройство компонентов электромотора.

Изображение электродвигателя инструмента

Двигатель УШМ работает в экстремальных условиях. Несмотря на защиту – внутрь попадает пыль, чаще всего в виде мелких металлических опилок. Металл – как известно, является проводником.

При попадании его в зону контакта щеток и коллектора, происходят микрозамыкания и медные пластины сильно греются. Может произойти оплавление и механическое соединение контактов коллектора.

Вид коллектора электродвигателя подлежащий ремонту

https://www.youtube.com/watch?v=o94ZkhyCEDQ

В этом случае щетки перегреваются, и рабочая поверхность интенсивно выгорает. Отсюда искры и повышенный износ. Еще одна причина, по которой искрят щетки – попадание внутрь мелкого песка и деревянной пыли.

Когда коллектор загрязнен опилками – контакт между щетками и коллектором нарушается, и под интенсивной нагрузкой происходит искрение, со всеми вытекающими последствиями.

Поэтому для профилактики необходимо периодически разбирать корпус болгарки и вычищать пыль с коллектора.

Необходимо периодически продувать двигатель болгарки.

Эта несложная процедура продлит жизнь, как щеткам, так и коллектору якоря. Желательно после каждой пыльной работы хотя бы пропылесосить УШМ, особенно в районе вентиляционных отверстий.

Как производится замена щеток на болгарке?

Как правило, щетки вместе с пружинным блоком находятся внутри ручки инструмента. Такая конструкция позволяет сэкономить на производстве корпуса, и сделать его более компактным, а, следовательно – удобным.

Щеткодержатель находится в рукоятке инструмента

Существуют экземпляры, в которых крепежные винты щеток вынесены наружу корпуса. Это с одной стороны позволяет производить их осмотр и замену быстрее. Однако менять щетки лучше в комплексе с чисткой и смазкой электроинструмента, так что корпус все равно придется разбирать.

Желательно так же извлечь ротор из статора, и замерять сопротивление обмоток. Оно должно быть одинаковым.

Замеряем сопротивление обмоток в роторе

Затем следует прочистить его от пыли, смазать подшипник и при необходимости произвести шлифовку контактных пластин коллектора наждачкой – нулевкой. После этой процедуры пазы между контактами надо вычистить жесткой щеткой от медной пыли. Исправный коллектор должен выглядеть так:

Коллектор после тщательной чистки

Произвести осмотр щеток, и в случае наличия на них сколов, трещин, и других признаков износа заменить новыми. В комплекте болгарки, при покупке часто присутствует запасной комплект.

Если такового не оказалось – не составит труда найти подходящий экземпляр на строительном рынке или в специализированных сервисных магазинах. Это стандартные запчасти, поэтому всегда можно подобрать подходящие.

Не стоит брать щетки большего размера с целью сточить их под ваше посадочное место. Материал очень хрупкий, легко ломается.

Графитовые щетки нужно подбирать индивидуально. Запчасти могут не подойти к другому инструменту

В этом видео мастер показывает последовательность замены щеток

Как правильно выбрать щетки для болгарки?

Помимо геометрической формы и размеров, щетки отличаются материалом, из которого они изготавливаются. Раньше этот элемент выполнялся в виде медной проволоки с токопроводящей кистью на конце. Отсюда и название. Понятное дело, ресурс таких изделий был невысоким, и они нуждались в частой замене.

Современные щетки изготавливаются из углеродистых материалов методом высокотемпературного прессования. Ресурс двигателя определяется именно долговечностью этих сменных элементов, при низком качестве токосъемника быстро разрушаются пластины коллектора якоря.

Существуют следующие разновидности щеток:

Произведены их графита, связанного специальными веществами. Иногда в смесь добавляется сажа. После формовки под давлением изделие подвергается обжигу, для придания прочности.

Производятся из того же состава, что и обычные графитовые, но в завершении процесса подвергаются высокотемпературной обработке в электропечах.

При температуре 2500 градусов, происходит прогрессирующее насыщение углеродом, придающее изделию дополнительную прочность и износоустойчивость.

Стоимость производства выше, но рабочие характеристики компенсируют это недостаток. Самый распространенный вариант для использования в двигателях УШМ.

Угольные щетки

Материал производства практически тот же, но технология производства иная. После прессования под высоким давлением не производится термообработка. Надежность ниже, поэтому такие изделия применяются в менее ответственных электроприборах. Преимущества – невысокая стоимость.

https://www.youtube.com/watch?v=ra76ScnVL9w

Применяются в ответственных устройствах, например – низковольтных генераторах. Производятся на основе различных металлов: медь, олово, свинец, баббит.

В смесь добавляется все тот же графит, но в меньших пропорциях. После формовки – термообработка или обжиг при температуре 250 градусов.

Отличаются высокой прочностью, устойчивостью к воздействию агрессивных жидкостей и газов.

Недостаток – высокая стоимость, поэтому в бытовых электроприборах практически не используются.

Выбор щетки для болгарки определяет производитель. Информацию можно найти в техническом паспорте инструмента, или поинтересоваться в сервисном центре.

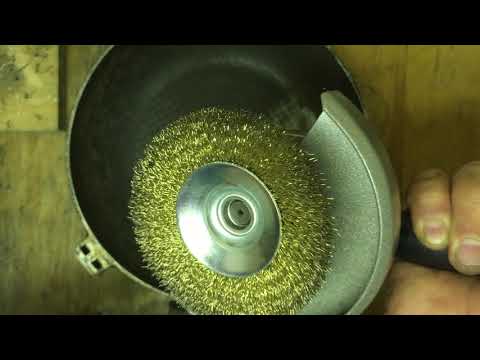

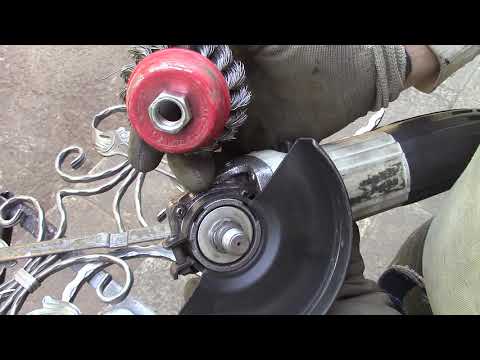

Видео:КАК ОТКРУТИТЬ ЗАЖАТУЮ ЩЕТКУ НА УШМСкачать

КАК ОТКРУТИТЬ ЗАЖАТУЮ ЩЕТКУ НА УШМ

Как работать УШМ («болгаркой»)

Как Крепить К Болгарке Щетку

Работа угловой шлифовальной машиной (повсеместно именуемой «болгарка» ), одна из самых травмоопасных на стройке и в ремонтах, поэтому, всякому кто берет в руки этот инструмент нужно иметь четкое представление как правильно работать болгаркой, как ухаживать за ней, знать правила безопасности.

.
1. Устройство и принцип действия болгарки.
2. Шлифовка болгаркой.
3. Резка кирпича, бетона, металла болгаркой.
4. Штробление с помощью болгарки.
5. Рабочие насадки для болгарки.
5.1 Обзор дисков для болгарки (видео).
6. Обслуживание УШМ.
7. В завершение самое важное — техника безопасности.
8. Как правильно работать с болгаркой (видео).

-версия статьи

Устройство и принцип действия болгарки

Болгарка представляет собой достаточно простой и эффективный инструмент. Состоит она из ударопрочного корпуса, снабженного одной или двумя рукоятками и рабочей части – вращающегося с большой скоростью вала, на котором закрепляются сменные насадки. Ось вращения вала перпендикулярна корпусу устройства.

Работа УШМ

Маленькими УШМ (о размерах болгарок чуть ниже) можно работать удерживая инструмент непосредственно за корпус, но вот использовать болгарку с диском от 180 мм и больше, нужно, удерживая ее за две рукоятки. Без этого работа крайне опасна или невозможна.

Верхняя часть рабочей насадки (диска), не используемая в работе, закрывается предохранительным стальным кожухом.

Важно! Снимать защитный кожух допускается лишь в исключительных случаях, например, при шлифовке мягкими насадками. Резка болгаркой без установленного кожуха может привести к серьезным травмам!

С помощью насадок болгаркой можно резать и шлифовать бетон, металл, обрабатывать поверхность деревянных изделий, выполнять заточку инструментов и многое другое.

Крупные детали режут мощными, массивными агрегатами с диаметром режущего диска от 230 мм и больше. В быту и в большинстве ремонтно-строительных работ удобно пользоваться болгаркой с диском до 180 мм.

Даже небольшая машина, с диском 150 мм или кроха на 115-125 мм заметно облегчит раскрой МДФ, фанеры, пластика, тонкого металла.

По большей части, силовой установкой для УШМ выступают электрические двигатели, однако существуют и модели с → пневматическим приводом (по ссылке рассказано об отличиях пневматических инструментов от электрических).

Скорость болгарок так же заметно отличается: чем мощнее устройство и больше диск, тем меньше скорость. И если у машин с диском 230 мм это 1,9-2 тыс. об/мин., то у маленьких устройств скорость вращения может достигать 14 тыс. об/мин.

Шлифовка болгаркой

Первым делом разберемся, как шлифовать болгаркой, и какие при этом используют насадки.

Для шлифовки и зачистки применяют зачистные диски, чашки, проволочные сетки различной формы и другие приспособления. Как выполненные целиком из абразивного материала, так и имеющие стальную либо пластиковую основу, на которую крепятся различные абразивные накладки и даже наждачная бумага.

https://www.youtube.com/watch?v=R_nlK7u8I8s

Шлифовка болгаркой

Зачистной диск заметно толще отрезного. Форма его может быть плоской либо тарельчатой. Если такую «тарелку» углубить, а края сделать узкими, получим чашеобразную шлифовальную насадку, или попросту «чашку».

Шлифовку ведем всей плоскостью насадки либо ее частью. При этом ось вращения, располагается практически перпендикулярно обрабатываемой поверхности.

Совет. Переднюю поворотную рукоять УШМ (при наличии) при шлифовке лучше развернуть так, чтобы ось рукояти совпадала с направлением оси вращения насадки. Работать болгаркой, когда рука располагается не сбоку, а над насадкой обычно удобнее, особенно на поверхностях сложной формы.

Теперь о том, как резать болгаркой кирпич, бетон, металл и т.д. Для этого используются специальные круги, которые так и называют, отрезные.

Болгаркой можно резать как металл, так и кирпич

Они бывают двух видов: для металла и для камня. Диском по камню, при крайней необходимости можно резать металл и наоборот, но производительность процесса будет ниже.

Кроме того, если с дисками из абразива проблем нет, то стальной диск с напылением или вставками, предназначенный для резки камня, быстро выйдет из строя, если им резать металл.

Важно! Категорически запрещено резать болгаркой толстые деревянные доски и бревна. Ещё опаснее делать это, установив на болгарку диск от циркулярной пилы. К сожалению, такое нарушение достаточно распространено и последствия порой бывают весьма трагические.

Резку выполняют ребром диска, при этом усилие нажатия не должно быть значительным, инструмент нужно удерживать практически «на весу» и без перекосов.

Резать с помощью УШМ дерево допускается с использованием специального диска для дерева. Они достаточно новы и имеются в продаже.

Диск по дереву для «болгарки»

Штробление с помощью болгарки

Штробой строители называют прорезанный в стене, в потолке или полу канал для размещения коммуникаций.

Давайте рассмотрим как штробить болгаркой, поскольку этот вид работ хотя и выполняется отрезными кругами, но имеет свои особенности.

Для устройства штробы по ее ширине, болгаркой прорезаем две параллельные линии, нужной глубины, после чего материал между ними выбирают с помощью перфоратора или стамески с молотком.

Для работы по бетону или керамическому кирпичу, лучше использовать стальной диск с алмазным напылением или режущими вставками. Штукатурку, особенно известковую или гипсовую, легко режет обычный абразивный диск по камню.

Штробление при помощи УШМ

Работа заметно упрощается, если штробы резать болгаркой со специальной насадкой – штроборезом. Такая насадка имеет два диска, расстояние между которыми можно регулировать и прорезает аккуратные параллельные линии за один проход. Подробнее о способах штробления каналов под проводку в стене можно узнать → по ссылке.

Рекомендую:  Как выбрать болгарку для дома, дачи, гаража, для работы

Некоторые мастера «выходят из положения», устанавливая два диска, разделенные шайбой, но использовать болгарку, таким образом, не совсем правильно. Хотя работа и ускоряется но:

  • высок риск получения травмы если на два диска не встанет защитный кожух;
  • прорезанный канал будет довольно узким и в целом подойдёт только для тонкого кабеля.

Совет. Устройство штроб дает огромное количество пыли. Предварительное увлажнение практически не помогает, поэтому наилучший вариант  использование промышленного пылесоса.

Работа с болгаркой невозможна без различных насадок, к которым относятся:

  • режущие диски для УШМ, состоящие из абразивного материала, либо имеющие соответствующим образом устроенный край (алмазное или корундовое напыление, режущие вставки из специальной стали и т.д.);
  • шлифовальные «чашки» и диски так же выполненные из абразива, либо стали с различными вставками;
  • шлифовальные щетки из упругой стальной проволоки различных видов;
  • насадки с закрепленными листами наждака (в т.ч. с возможностью замены «наждачки» после её износа).
  • достаточная новинка – универсальные режущие диски, которые режут как камень, так и металл — стоят дорого, но и износ минимален;
  • специальные режущие диски по дереву.

Рабочие насадки для УШМ

Обслуживание УШМ

Немного о том, как обслуживать болгарку.

https://www.youtube.com/watch?v=8fPQfm8cmAM

К уходу за УШМ можно отнести смену рабочих насадок, периодическое добавление и замену масла в редукторе, очистку двигательного отсека и двигателя от пыли, своевременную смену контактных щеток.

Меняя диски не старайтесь сильно затягивать прижимную гайку

Смена насадок производится достаточно просто:

  • выключаем УШМ из розетки, чтобы исключить случайное включение;
  • блокируем редуктор кнопкой на его тыльной стороне;
  • специальным ключом откручиваем прижимную гайку;
  • снимаем сработанный диск или старую насадку, ставим новую и прижимаем ее гайкой.

Совет. Устанавливая диск или насадку, не старайтесь «как следует» затянуть гайку. Крепление устроено таким образом, что при резке материала болгаркой гайка не раскручивается, а зажимается, пережав ее можно столкнуться с трудностями в смене диска.

Сменить диск можно и без специального ключа, для этого, отключив болгарку от сети и заблокировав одной рукой редуктор кнопкой, второй проворачиваем диск против часовой стрелки. Если усилие достаточное, прижимная гайка открутится вместе с диском.

Для смены масла (смазки) достаточно снять крышку редуктора, выкрутив четыре, реже шесть болтов.

Для замены масла достаточно снять крышку редуктора

Частично очистить болгарку от набившейся в корпус пыли, можно, продувая ее струей сжатого воздуха и обрабатывая пылесосом, но лучше хотя бы изредка разбирать для чистки весь корпус.

Совет. Предохранить внутренний механизм болгарки в условиях работы в сильном запылении поможет сложенный в два — четыре слоя бинт (марля), зафиксированная скотчем на вентиляционных щелях двигателя. При этом нужно помнить, что охлаждение двигателя затруднено, поэтому работать нужно с осторожностью.

  • Работа с болгаркой не допустима без защитных очков или прозрачного щитка, закрывающего все лицо.
  • Не пользуйтесь треснутым или надломанным диском, отлетевший кусок может нанести тяжелую травму.
  • Не выполняйте резку зачистным, а шлифовку отрезным дисками.
  • Не работайте УШМ с заметным люфтом рабочего вала. Риск разрушения насадки у такой машины многократно возрастает.
  • Не «глушите» предохранительные клавиши и кнопки.
  • Прежде чем резать болгаркой бетон, другие каменные материалы (особенно асбоцементные), прорезáть штробы и т.п., обязательно наденьте респиратор, хотя бы простой «лепесток».

Рекомендую:  Как сделать, установить подоконник своими руками

Будьте внимательны и аккуратны, и болгарка станет Вам верной помощницей на работе и в быту!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Видео:13 июл. 2021 г. Щетка по металлу для болгаркиСкачать

13 июл. 2021 г. Щетка по металлу для болгарки

Как производится замена щёток на болгарке

Как Крепить К Болгарке Щетку

24.12.2017

Очень часто производитель угловых шлифовальных машин комплектует свои изделия запасной парой щёток (графитовых контактов, позволяющих передавать электрический ток на вращающийся ротор).

Неужели эта деталь так интенсивно изнашивается, что только её предусмотрено добавлять? Если инструментом пользоваться от случая к случаю, то щётки переживут самого владельца.

Но если же эксплуатировать болгарку ежедневно, то, действительно, их износ будет существенным. И наступит тот день, когда несколькосантиметровый графитовый стержень сотрётся до тоненькой пластинки.

Допускать предельного износа щёток нельзя, чтобы не повредить контакты ротора. Проверять состояние стержней надо периодически, после наработки в десятки часов.

Замена щёток

Вот здесь и возникает дельный вопрос к производителям болгарок, почему не сделать в корпусе окошко из прозрачного пластика, чтобы визуально оценивать состояние графитовых контактов без разбора электроинструмента (в некоторых моделях болгарок раскручивать корпус нет необходимости)?

Внимание! Приступая к замене щёток, как и при любом проникновении внутрь корпуса электроинструмента, необходимо отключить питание электросети путём извлечения штепсельной вилки из розетки.

https://www.youtube.com/watch?v=AJ8-KuwSLNw

В виду конструкционных разнообразностей угловых шлифовальных машин, замена графитовых контактов у каждой модели инструмента может иметь свои особенности.

Самый элементарный способ, без разборки корпуса

Некоторые производители подошли к возможности замены щёток очень рационально. В корпусе машины имеются резьбовые пробки-заглушки. И весь процесс проверки или «ремонта» занимает две минуты (для обеих графитовых контактов):

  1. Вывинтить отвёрткой пробку.
  2. Поддеть тонкой отвёрткой прижимную крышечку, и вынуть щётку.
  3. Если щётка по сравнению с новой потеряла 70 – 80 % длины, то её стоит заменить. В противном случае старый графитовый контакт надо поставить той же стороной, как было до извлечения, чтобы исключить процесс притирки. Ведь щётки изнашиваются неравномерно из-за того, что они соприкасаются с вращающейся цилиндрической поверхностью.
  4. Завинтить пробку до упора. Внимание! Пробка может завинчиваться и вверх тормашками. Поэтому надо следить, чтобы сверху был паз под отвёртку. Иначе при следующем вывинчивании возникнут трудности.
  5. Повторить все действия со щёткой, расположенной с обратной стороны корпуса болгарки.

Это самый простой способ замены щёток у болгарки, не предусматривающий разборки корпуса. Поэтому при покупке нового инструмента этот нюанс можно принять во внимание.

Болгарки без задней рукоятки

У шлифмашин, не имеющих задней рукоятки, замена щёток производится в следующей последовательности:

  1. Вывинтить саморез с торца болгарки.
  2. Стянуть защитный цилиндрический кожух.
  3. Стянуть крышечку с блока контакта.
  4. Поддеть тонкой отвёрткой прижимную крышечку щётки и вытянуть графитовый стержень.
  5. Вставить новую щётку, закрыть блок контакта крышкой.
  6. Повторить все действия с другой щёткой.
  7. Надеть кожух на УШМ и зафиксировать его саморезом.

Часто встречается другой способ крепления щёток. В этом случае последовательность действий будет следующая:

  1. Снять кожух, предварительно вывинтив саморез.
  2. Освободить щётку от прижимной ленточной пружины, подковырнув последнюю отвёрткой.
  3. Извлечь щётку из направляющего блока, подковыривая отвёрткой.
  4. Снять контакт щётки с разъёма. Также при помощи подковыривания отвёрткой.
  5. Соединить контакт нового графитового стержня с разъёмом, вставить щётку в направляющий блок и прижать пружиной.
  6. Повторить все действия со второй щёткой, закрыть корпус кожухом и привинтить его саморезом.

Это два самых распространённых способа замены графитовых контактов. Хотя не исключены и другие варианты конструкций шлифмашин.

Болгарки с задней рукояткой

Болгарки, имеющие заднюю рукоятку, позволяют добраться до щёток немного другим, более простым способом:

  1. Возле рукоятки необходимо найти небольшое ремонтное окно, закрытое пластиковой пластиной, которая зафиксирована саморезом.
  2. Надо вывинтить саморез, поддеть в пазу отвёрткой пластиковую пластину, вынуть её из корпуса, открыв ремонтное окно.
  3. Следующие действия по замене щёток такие же, как и у маломощных болгарок: освободить ленточную пружину (1), освободить штекер (2), вынуть за провод щётку из направляющего блока.
  4. Затем вставить новую щётку, соединить штекеры, закрепить графитовый стержень ленточной пружиной, закрыть пластиковой пластиной ремонтное окно и завинтить саморез.
  5. Повторить все действия со второй щёткой, находящейся с противоположной стороны корпуса.

Вполне возможно, что могут существовать и другие способы замены графитовых щёток, обусловленные конструкционными особенностями шлифмашин.

Вывод

Конструкционно болгарки отличаются друг от друга, поэтому методика замены щёток может немного отличаться от базовых способов, описанных выше. Но общие черты всё же просматриваются:

  1. Щётки находятся рядом с задней рукояткой или тем местом корпуса, которое предназначено для удержания инструмента.
  2. Наиболее распространённые конструкции графитовых щёток: с пружиной и без неё.

Первый тип конструкции предполагает упрощённый способ замены, ведь он имеет и провод, и контактную пластину, и прижимную пружину.

https://www.youtube.com/watch?v=hM7ewas58IU

Беспружинные щётки требуют чуть более трудоёмкого процесса замены, ведь фиксирующая пружина крепится на корпусе и она более жёсткая, а провод крепится в отдельном месте при помощи штекера.

Как производится замена щёток на болгарке Ссылка на основную публикацию

Видео:Секрет опытных мастеров! Как можно легко открутить гайку на болгарке? #shortsСкачать

Секрет опытных мастеров! Как можно легко открутить гайку на болгарке? #shorts

Щетки для электроинструмента: назначение, выбор и замена

Как Крепить К Болгарке Щетку

В строительстве электроинструмент является незаменимым помощником. Используется он при сверлении отверстий, вбивании гвоздей и др. Все электроинструменты оборудованы специальными щётками, назначение которых заключается в передачи электрического тока.

Снимая напряжение со статора, щётки подают его на коллектор ротора/якоря, что требуется для создания вращения.

Таким образом, щётки применяются в качестве токоподвода и при этом обладают необходимыми свойствами для выдерживания механических нагрузок в ходе вращения якоря.

Изготавливаются, как правило, из угля или графита. В основной материал могут быть добавлены различные примеси, для соответствия продукции определённым стандартам.

Например, есть угольные щетки, выполненные из материалов, снижающих искрообразование во время работы. Но, в основном, главная цель изготовителей – увеличение срока эксплуатации.

Для большей продолжительности работы щёток, не следует давать слишком высокие нагрузки на электроинструмент. К разновидностям деталей относятся:

  • Угольные щетки;
  • Омедненные;
  • Угольно-графитные;
  • Медно-угольные;
  • Графитные;
  • Медно-графитные.

Широкий выбор щёток для электроинструмента не гарантирует их высокое качество. Неспециалисту трудно выявить подделку из-за множества различных нюансов. Поэтому такие детали лучше приобретать у авторизированных дилеров и менять их в соответствующих сервисных центрах. Это будет гарантией качественной установки с проверкой общего состояния инструмента и его щёточного узла.

Рекомендации по выбору

При подборе щёток, в первую очередь следует обращать внимание на материал для их изготовления: здесь важна хорошая проводимость электричества и прочность (твёрдость) самого изделия, влияющая на его долговечность.

Одной из важных характеристик деталей является активное сопротивление, которое учитывается при расчёте данных по обмотке двигателя и номиналу пускорегулирующих устройств. Этим требованиям полностью отвечают угольные щетки.

Угольному материалу характерно дополнительное преимущество: при появлении дуги напряжения, не происходит приваривание к металлическим поверхностям (при работе двигателя дуга электричества возникает довольно часто).

Многие фирменные угольные щетки комплектуются механизмом автоматического отключения: в деталь устанавливается специальная пружина с непроводящим наконечником, выполненным из керамики.

Достигнув определённого уровня износа, пружина выталкивает наконечник и электроинструмент выключается.

При износе, без данного механизма, на коллектор может воздействовать пружина щёткодержателя или поводок щётки, приводя к поломке якоря (рекомендуется время от времени проводить анализ состояния щёточного узла и самих щёток).

Наименьшим сроком службы характеризуются генераторные щётки. Такие детали, кроме собственного износа, негативно влияют и на работу двигателя. Выполнены эти изделия из почти чистой меди, при незначительном добавлении угольных компонентов, графита и других примесей.

Данные детали рассчитаны на величину тока, соответствующую величине в генераторах (значительно большей, по сравнению с двигателем). Ставить их в электроинструменты нельзя: такие действия могут сразу вызвать короткое замыкание цепи.

Если же якорь успеет поработать, то большое напряжение и повышенная температура выведут обмотку из строя, из-за чего потребуется дорогостоящий ремонт.

Важно! Медь коллектора якоря может быть твёрдой или мягкой. Для мягкой меди нужно выбирать специальные мягкие щётки. Если в данном случае установить жёсткие изделия, то коллектор за короткий срок может полностью износиться, и потребуется ремонт по замене якоря. При установке мягких деталей на жёсткий коллектор — из строя выйдут сами щётки.

Видео:Замена щеток в болгарке.Скачать

Замена щеток в болгарке.

Характеристики и действие щеток для болгарки

Как Крепить К Болгарке Щетку

Болгарка является одним из самых популярных электроинструментов. Многие считают, что дрель стоит на первом месте, а болгарка на втором. Такую популярность она имеет благодаря своей многофункциональности, ведь с ее помощью можно выполнять самые различные виды работ.

Это и резка металла, и зачистка и шлифовка, а резать можно не только металл, но и кафель, дерево, керамогранит и многое другое в зависимости от насадок и фантазии мастеров по приспособлению инструмента.

Новая УШМ отлично работает и справляется с большинством поставленных задач, однако приходит такой момент, когда машина выходит из строя — изнашиваются либо «сгорают» щетки.

Действие и характеристики

Эти элементы нужны для нормальной работы не только болгарки, но и многих других электроинструментов. Графитные щетки для болгарки нужны, чтобы снять напряжение из статора, при этом пропуская электричество и приводя в действие подвижный механизм. Их износ происходит из-за трения об коллектор якоря, который вращается во время работы.

https://www.youtube.com/watch?v=TlrjXqGPOQE

Своевременная замена щеток очень важна, так как, в противном случае, может произойти поломка электроинструмента.

При нормальном состоянии щеток вращающиеся детали движутся без трудностей и особых усилий. Чтобы не упустить момент износа щеток, нужно периодически проверять их работоспособность.

Если графитовый стержень стерся и край находится близко к ограничителям износа, необходимо проводить замену.

Благодаря этим деталям также уменьшается изнашиваемость инструмента, так как эти элементы очень легко менять. Главным параметром является и то, что щетки должны выдерживать механическую нагрузку, которая обеспечивается при вращении ротора.

Материалы для изготовления

Для изготовления щеток используются разные материалы, но чаще всего применяется уголь или графит. Менее распространены угольно-графитовые, медно-угольные, омедненные.

Графитовые щетки для болгарки прекрасно подходят, так как имеют высокий коэффициент токопроводимости и, как правило, обладают хорошим коммутируемым свойством. Некоторые типы такой запчасти могут автоматически отходить от ротора в случае перегрузки и не повреждаться, что достигается благодаря керамическому наконечнику пружины, который встраивается в тело пружины детали.

Керамический наконечник не проводит ток и при износе щетки высвобождается, в результате чего пружина выталкивает соединитель. Угольные щетки для болгарки отличаются большей износостойкостью.

Даже в инструментах с реверсом таких как дрель и шуруповерт служат долго и сохраняют мощность в реверсном режиме. Особое внимание нужно уделять деталям с дополнительным контактом.

Производителем такого инструмента гарантируется бесперебойная работа только при замене щеток на оригинальные.

Причины быстрого износа

Очень часто те, кто пользуется болгаркой, задаются вопросом: почему горят щетки на болгарке. Однако сама болгарка тут ни при чем, потому как такое явление может случиться с любым двигателем коллекторного типа.

Обороты коллекторного двигателя не ограничиваются частотой тока, а в связи с повышенными оборотами коллектор должен выдерживать нагрузку, при этом искрение под щетками должно снижаться без нагрева двигателя.

При появлении неполадок в электроинструменте появляется искрение щеток.

С этим явлением может быть связано множество причин. Такими являются:

  1. Неисправность обмотки якоря. Короткое замыкание витков, обрыв секций обмотки. В таком случае мотор может очень шуметь или теряет обороты.
  2. Плохой контакт или полный обрыв обмотки на коллекторных пластинах.
  3. Износ прижимных пружин, в результате чего электрощетки не прижимаются к коллектору. Чаще всего происходит от длительной работы и перегрева.
  4. Нарушение центровки якоря.
  5. Износ подшипников и биение ротора.
  6. Нарушение геометрии якоря при «жесткой» разборке мотора.
  7. Нарушение полюсности щеток относительно коллектора.
  8. Установленные щетки не подходят для данного электродвигателя.

Также причиной искрения щеток в болгарке может быть поднятие одной или нескольких пластин коллектора в результате перегрева. В таком случае щетки могут очень сильно искрить и быстро стираться. Конечно, искрение при вращении якоря допустимо, но если это явление сильно завышено и с вентиляционного отверстия идет запах гари, то графитную либо угольную деталь нужно немедленно заменить.

Способы замены щеток

Если обмотка статора и ротора еще не сгорела, то нужно разобраться с техническими вариантами замены, а таких существует несколько:

  1. Модель болгарки оснащена небольшими пластмассовыми крышечками с резьбой или закрепленными винтами. Такие крышки просто отвинчиваются, и запчасть меняется.
  2. В болгарке есть щеткодержатель, который скрыт под корпусом. Для замены расходника необходимо разобрать корпус, отвинтив несколько винтов. Такой инструмент обычно состоит из двух частей, в одной из которых при разборке можно обнаружить кнопку включения и щеткодержатели. Конструктивно щеткодержатели могут отличаться. В откидном держателе придется разъединить электроцепь и потом вставить новую деталь, а в обычном это действие не всегда обязательно — в зависимости от конструкции.

После разборки шлифмашинки желательно прочистить от пыли и наличия постороннего мусора. Также необходимо осмотреть коллектор на наличие царапин и повреждений, так как изношенные запчасти могли повлиять на целостность его поверхности.

Виды неисправностей

На этих заменяемых и относительно недорогих по цене деталейтакже могут быть неисправности:

  1. Плохо отшлифованы и не прилегают к коллектору всей плоскостью.
  2. С обломанными краями.
  3. С глубокими царапинами.

В таком случае будет повышенное искрение. Для устранения их притирают стеклянной бумагой. В процессе притирки нужно использовать сначала крупнозернистый материал, а потом мелкозернистый. Использование наждачного полотна при этом нежелательно, так как наждачная пыль при попадании на коллектор может замкнуть коллекторные пластины.

Варианты решения проблем

В большинстве случаев причиной, почему горят щетки, может быть короткое замыкание в статоре или роторе.

Очень часто УШМ сталкивается с такими умельцами, для которых болгарка — это и шлифмашинка, и инструмент для порезки металла, и пила.

При порезке металла остановка ротора происходит не так часто, а вот при использовании дисков для резки дерева часто происходит зажим режущего инструмента.

https://www.youtube.com/watch?v=nKSmlz3oMMg

При этом напряжение в проводке поднимется, и может произойти короткое замыкание и резкий износ графиток. При последующей замене деталей может наблюдаться такой же износ, сопровождающийся «круговым огнем», то есть чрезмерным искрением. В таких случаях новые щетки иногда сгорают за 5−10 секунд.

Кроме того, сгоревшая обмотка может перематываться опытными специалистами в мастерских, но если специалист ошибается при работе, или неправильно подключена обмотка, то результат может быть плачевным.

Такие неисправности можно проверить специальными приборами, которые часто используются в мастерских. К примеру, провести замеры индуктивности или определить КЗ витков специальным прибором.

Если произошло КЗ, то это можно определить визуально либо путем измерения сопротивления. Сопротивление на всех витках должно быть одинаковым или с незначительной разницей.

Подгоревшие ламели якоря тоже могут подсказать, почему горят щетки на болгарке и причину: равномерный подгар — скорее всего, причина в статоре, а если неравномерный — то в роторе.

Межобмоточный обрыв якоря можно проверить с помощью омметра: сделать замеры между соседними ламелями и диаметрально противоположными — отличие сопротивления должно быть не больше 5%. Мотор с мощностью 0.6−0.7 кВт: сопротивление статорной обмотки может быть 40−6 Ом, а в якоре между соседними ламелями 1−1.5 Ом.

Поломка и ремонт коллектора

Еще одной причиной, почему горят щетки на электродвигателе, является неисправный коллектор. Просто так щетки не сгорают, если это, конечно, не связано с большим повышением тока.

В таком случае может произойти короткое замыкание.

Если же этого не произошло, а графитовая щётка на болгарку покупается одна за другой и стирается, то следует обратить внимание на покрытие поверхности коллектора.

Поверхность этой части имеет специальное напыление, а после его износа щетки стираются намного быстрее. Также при искрении на поверхности может образоваться нагар, который будет просто стирать графит. Износ коллектора и щеток может происходить из-за неисправности обмотки мотора. В таком случае любые установленные щетки будет «съедать».

Очень часто потребители пытаются восстановить щетки из больших по размеру запчастей, так как не находят родных, поэтому стараются подобрать с другого мотора, подпилить, подогнать к размеру щеткодержателя.

Графитный стержень подгоняется под нужный размер, просверливается отверстие для медного токопроводящего провода и далее запаивается оловом.

Однако такая процедура может обернуться износом коллектора и в худшем случае всей обмотки якоря.

Ремонт коллектора.

В случае если все проверено и работоспособность обмоток подтверждается, но щетки все так же быстро изнашиваются, стоит снова вернуться к коллектору.

При нарушении шероховатости поверхности, что очень распространено в двигателях постоянного тока, графитные запчасти быстро стираются.

Твердыми частицами внутри корпуса болгарки, которые попадают через крыльчатку либо через вентиляционные отверстия, поверхность может поцарапаться. Также при длительном простое инструмента собирается влага, и появляется слой окиси.

Такие причины повреждений легко устраняются с помощью шлифовки коллектора или простой протиркой ветошью. Для удаления царапин и сильной окиси можно провести шлифовку в домашних условиях. Для этого понадобится дрель, шлифовочный материал и тиски.

В патроне дрели зажимается вал якоря, в тисках — за корпус подшипника. В процессе вращения коллектора к нему подводится шлифовочный материал, и производится шлифовка.

При этом нужно аккуратно обращаться и с подшипником и коллектором, так как можно изувечить и то, и другое.

При длительном использовании инструмента могут образовываться неровности типа накипи. Чтобы устранить проблему, понадобится проточка коллектора на токарном станке. Такая возможность определяется омеднением самого коллектора. Однако даже при успешности процесса коллектор будет служить меньше нового якоря.

https://www.youtube.com/watch?v=knaDLgnHCW8

При большом износе коллектора между пластинами может выступать миканит, либо края пластин стают острыми и срезают графитовый материал. При этом можно прочистить канавки между пластинами, а их края зачистить шабером.

Выступающий миканит убирается с помощью мелкой пилки. В конце нужно все прочистить волосяной щеточкой и желательно продуть воздухом. Износ щеток может происходить также из-за биения коллектора, когда пластины изношены и имеют разную высоту.

Такая неисправность тоже решается проточкой и дальнейшей шлифовкой.

Советы по ремонту

Конечно, в любом случае лучше отнести инструмент в сервис, где его проверят и отремонтируют. Но если выхода нет, нужно быть осторожным. Шлифовать лучше мягкой тканью с применением пасты Гоя, для этого лучшим вариантом будет войлок. Если есть возможность протачивать коллектор, то такой процесс нужно производить только в центрах без биения, используя обратный центр.

После вскрытия болгарки нужно обязательно проверить положение щеткодержателей, так как на некоторых моделях инструмента после перегрева они могут смещаться. При этом полюсность будет смещена, детали будут греться, и износ увеличится. Очень важно притирать новые щетки на холостых оборотах без нагрузок, так они смогут прослужить дольше.

🔍 Видео

Как Правильно менять щетки в инструментеСкачать

Как Правильно менять щетки в инструменте

Оборвался проводок от щётки. Ремонт графитовой щётки своими рукамиСкачать

Оборвался проводок от щётки.  Ремонт графитовой щётки своими руками

диск по дереву на болгарку СОВЕТСкачать

диск по дереву на болгарку СОВЕТ

Зачистные щётки для УШМ и дрели. Зачистка, браширование и текстурирование древесины.Скачать

Зачистные щётки для УШМ и дрели. Зачистка, браширование и текстурирование древесины.

Обзор: Щётки для УШМ (болгарки).Скачать

Обзор: Щётки для УШМ  (болгарки).

17 насадок для болгарки про которые должен знать каждый мастерСкачать

17 насадок для болгарки про которые должен знать каждый мастер

Как работать с проволочной чашеобразной щеткой для болгаркиСкачать

Как работать с проволочной  чашеобразной   щеткой для болгарки

НЕ ВЫБРАСЫВАЙ лепестковый диск от БОЛГАРКИ!!! Шикарная идея его применения!Скачать

НЕ ВЫБРАСЫВАЙ лепестковый диск от БОЛГАРКИ!!! Шикарная идея его применения!

Болгарка искрит и дёргается, щётки новые, якорь, статор целый. Как починить? Ремонт инструмента БошСкачать

Болгарка искрит и дёргается, щётки новые, якорь, статор целый. Как починить? Ремонт инструмента Бош

Как заменить щётки в болгарке # replacement of electric brushes # 更换电刷Скачать

Как заменить щётки в болгарке # replacement of electric brushes # 更换电刷

Вытяжной кожух для пылеудаления на УШМ болгарку / DIY Grinding Dust ShroudСкачать

Вытяжной кожух для пылеудаления на УШМ болгарку / DIY Grinding Dust Shroud

Как заменить щетки в электроинструменте. Что делать если дрель (болгарка) искрит!Скачать

Как заменить щетки в электроинструменте. Что делать если дрель (болгарка) искрит!

Как заменить щетки на болгарке - модернизация и доработка #своими_рукамиСкачать

Как заменить щетки на болгарке - модернизация и доработка #своими_руками

СОЖРАЛО ЩЁТКИ НА БОЛГАРКЕ!Скачать

СОЖРАЛО ЩЁТКИ НА БОЛГАРКЕ!

Корщетка на болгарку. Как и какую выбрать, а какую брать совсем не надо, делюсь своим личным опытомСкачать

Корщетка на болгарку.  Как и какую выбрать, а какую брать совсем не надо, делюсь своим личным опытом
Поделиться или сохранить к себе:
