Измельчитель веток своими руками: из стиральной машины, болгарки, строгального станка

Измельчитель Из Болгарки Своими Руками

Измельчитель веток (шредер) — это садовое оборудование, применяемое для дробления отходов, образующихся при скашивании травы, обрезке деревьев и кустарников. Он позволяет минимизировать тяжёлый физический труд при получении из растительной массы экологически чистого органического удобрения. Измельчитель веток нетрудно сделать своими руками.

Для его изготовления обычно используют электромоторы от стиральной машины, триммера, циркулярки, плиткореза и других подобных агрегатов.

Состав конструкций, особенности изготовления

Измельчитель веток и травы — незаменимый помощник в работе на огороде и в саду, но приобретение его связано с существенными денежными затратами. А поскольку конструктивно шредер несложен, его можно собрать самостоятельно из старого оборудования и доступных материалов.

Садовый измельчитель состоит из следующих основных узлов:

  • электрический или бензиновый двигатель;
  • стационарные или съёмные ножи, установленные на рабочем валу;
  • металлическая или деревянная рама;
  • ёмкость для срезанной растительности;
  • защитная крышка для безопасности;
  • короб для выхода переработанной массы;
  • система запуска и контроля.

Ёмкость для загрузки срезанной растительности обычно делают круглой, из металла или толстостенного пластика. Подойдёт большая кастрюля, железная или пластиковая садовая бочка, а также корпус старой стиральной машины. Она должна обязательно прикрываться крышкой для защиты глаз от вылетающих при работе частиц. Короб, который нужен для выгрузки перемолотых отходов, гнут из листовой жести.

Принцип работы измельчителя в том, что вращение вала двигателя подаётся на ножи напрямую либо через цепную или ременную передачу. Измельчённая растительность поступает в ящик для выгрузки травяной массы.

По принципу работы одни садовые шредеры похожи на шнековые мясорубки, а другие — на кофемолки с ножами.

В качестве привода берут электрические или бензиновые двигатели внутреннего сгорания (ДВС) от старой, неиспользуемой техники.

Модели с ДВС удобнее своей мобильностью — не нужна привязка к электросети, но они гораздо дороже в изготовлении и сложнее в использовании, чем с электродвигателями.

Виды режущих элементов для самодельных шредеров

Толщина помола веток зависит от используемых ножей. Домашние измельчители оснащаются рубящими насадками разных типов:

  • пластинчатыми (с одной или несколькими пластинами);
  • дисковыми (с двумя или более лезвий);
  • фрезерными.

Пластинчатые ножи являются по сути плоскими режущими элементами. Вращаясь, они очень мелко перемалывают все растительные отходы в кашицу. При переработке крупных веток такие лезвия нуждаются в частой заточке.

Дисковые режущие конструкции рассчитаны на мягкие растительные отходы. Самый простой такой нож представляет собой диск с двумя горизонтально расположенными лезвиями.

Они применяются для измельчения травы и веток до 2,5 см в диаметре. В более сложном исполнении полотен для дробления может быть 4 или 6 штук.

Их работа, как правило, выполняется в вертикальной плоскости, измельчая растения до 4 см в диаметре.

Фрезерные режущие элементы представляют собой вал с закреплёнными на нём пластинчатыми или дисковыми ножами.

Зависимость толщины перерабатываемых сучьев от мощности электродвигателя и интенсивности работы:

Простейшие самодельные садовые измельчители можно сделать из:

  • стиральной машины;
  • болгарки;
  • строгального станка.

Измельчитель из стиральной машины

Из болгарки

Шредер из угловой шлифовальной машины (болгарки) – очень простой и быстрый в изготовлении агрегат. Чтобы измельчитель перемалывал траву и ветки толщиной до 4 см, в качестве двигателя необходима болгарка с мощностью больше 3 кВт.

https://www.youtube.com/watch?v=5VccfEON9SA

Для работы потребуются:

  • металлические уголки 35х35 мм;
  • лист металла толщиной 3 мм;
  • любая металлическая ёмкость (ведро или выварка);
  • пластинчатые самодельные или покупные ножи (от газонокосилки);
  • крепёж (болты, гайки, шайбы);
  • листовая жесть;
  • электроды, отрезные и шлифовальные диски на болгарку.
  • электродрель;
  • сварочный аппарат;
  • болгарка;
  • ключи накидные или рожковые.

Перед началом изготовления агрегата уголок нарезается и сваривается станина, похожая на стул. Для безопасности функционирования установки основание должно быть устойчивым.

Работа производится в следующем порядке:

  1. К сваренной станине крепится болгарка, валом кверху.
  2. Сбоку ёмкости прорезается отверстие длиной 10 см, шириной 5 см.
  3. Из жести изготавливается короб для удаления перемолотой массы и крепится к прорези.
  4. На дне ёмкости по центру сверлится отверстие для вала болгарки.
  5. Болгарка крепится на станину.
  6. Ставится пластинчатый нож или диск от газонокосилки.

Шредер из болгарки

Конструкция мини-шредера из болгарки

Из строгального станка

Измельчитель этого типа является более мощным и позволяет измельчать сучья и ветки диаметром до 7 см. Он изготавливается на базе станка, а это значит, что станину делать не нужно. Необходимо изготовить только короб подачи для веток.

Для работы следует запастись следующими инструментами и материалами:

  • строгальный станок;
  • сварочный аппарат с электродами;
  • болгарка;
  • листовой металл толщиной 3 мм;
  • крепёж (болты, гайки, шайбы).

Работа начинается с нарезания листа металла по необходимым для изготовления короба размерам. Затем листы свариваются.

Порядок работы:

  1. Определяется тип вала. При желании можно на одной конструкции разместить 2 режущие плоскости (с пакетом дисковых и пластинчатых ножей) или какую-то одну режущую поверхность.
  2. Изготавливается вал и устанавливается на станину.
  3. Закрепляется короб для подачи на станину.

Вариантов садовых измельчителей очень много: от самых простых до весьма сложных агрегатов. Последние могут перемалывать ветви диаметром 10 см. При их эксплуатации необходимо устанавливать отдельный автомат защиты и соблюдать правила техники безопасности.

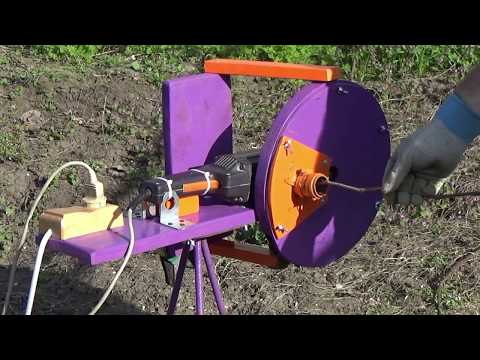

Видео:Как сделать садовый измельчитель веток из УШМ - болгарки и старой кастрюли своими руками #16Скачать

Как сделать садовый измельчитель веток из УШМ - болгарки и старой кастрюли своими руками #16

⚒ Самодельный измельчитель из болгарки: материалы, пошаговая инструкция по изготовлению

Измельчитель Из Болгарки Своими Руками

Вопрос о том, что делать с высохшими и отсечёнными ветвями в саду, для дачников обычно решается просто. Этот «мусор» просто сжигается.

А в то же время, если ветки измельчить, то можно уже использовать их в огороде для различных целей.

Сегодняшняя история, которую прислал нам Василий Алексеевич Каюмов из Тимашевска Краснодарского края, расскажет о том, как своими руками и совершенно без затрат сделать из болгарки измельчитель для веток.

Садовый участок у меня небольшой, так как большую часть территории занимают постройки, в том числе гараж, являющийся «по совместительству» мастерской. Но проблема высохших веток, которые обязательно спиливаются, всё равно стоит довольно остро.

В голову закралась мысль о том, что сжигать их, по крайней мере, расточительно. Ведь если, например, ветви яблони превратить в щепу, она прекрасно подойдёт для коптильни. С этой мыслью я и пошёл в мастерскую, где мне на глаза попалась болгарка.

С этого всё и началось.

Первый шаг к намеченной цели: подготовка материала

Решив, что ничего специально приобретать не буду, я приступил к работе. Среди металлических отходов была найдена стальная платформа с приваренным к ней куском трубы – она как раз была и нужна. Для начала следовало убрать трубу.

https://www.youtube.com/watch?v=U_oTg1bFpEo

Отрезаем трубу, чтобы осталась только нужная нам пластина

После того, как лишнее было отрезано, пластину следовало очистить от старой краски, ржавчины. Сделать это было достаточно просто при помощи маленькой болгарки с лепестковым диском из наждачной бумаги. Теперь пластина была полностью готова к дальнейшей работе.

Пластина очищена от старой краски, можно продолжать

Подготовка пластины перед изготовлением корпуса измельчителя для веток

Эта подготовленная пластина будет находиться со стороны привода – защищать болгарку. А значит, необходимо прорезать посередине отверстие для ведущего вала. Для этого были проведены две диагональные линии, которые в пересечении и дали нам центр. Я отметил его маркером при помощи обычного монтажного уровня, хотя в этом может помочь линейка или даже обычный ровный деревянный брусок.

Отмеряем центр пластины, а значит и будущего отверстия

Очертив круг, я вырезал отверстие при помощи обычной дуговой сварки. У меня отверстие получилось слишком большим, но это не проблема, всё решаемо. Внутренние края ровнять не нужно – эта часть всё равно будет скрыта. Да и не гнался я за эстетикой.

У меня была задача сделать работающий, а главное, эффективный агрегат. Единственное, что я сделал – сточил потёки от сварки и снова немного прошёлся лепестковым диском. На этом работу по подготовке пластины можно было считать завершённой.

То, что на ней изначально имелись ненужные нам отверстия, совершенно не мешало.

Пластина подготовлена, можно приступать к сборке корпуса

Сборка корпуса измельчителя из обрезков металла

Теперь нужно было продумать, как лучше сделать боковые стенки корпуса. Было решено обварить пластину уголками с трёх сторон.

Четвёртую необходимо оставить открытой, ведь именно через неё будет высыпаться щепа от перемолотых веток.

И вот тут мне на глаза попалась большая шайба, которую я решил приварить по центру, уменьшив диаметр отверстия, вырезанного ранее. Она подошла как нельзя кстати.

Уголки были расположены следующим образом: на внутреннем ребре приварена пластина, второе ребро направленно вверх. Шайба расположена также сзади. На фотопримере это хорошо видно.

Уголки и шайба приварены, работа в самом разгаре

Крепление кронштейнов для фиксации болгарки

Теперь нужно было продумать, как зафиксировать болгарку таким образом, чтобы её в любой момент можно было снять и использовать по прямому назначению. Это оказалось несложно. Для этого были использованы обычные петли для замка. Когда-то я их не доделал, так они и остались ждать своего часа.

На самой болгарке есть отверстия для вкручивания ручки с обеих сторон. Вот к ним и было решено фиксироваться. Уложив болгарку сверху, я разметил места расположения проушин, после чего они были приварены. Здесь не стоит бояться того, что они немного сдвинутся. Впоследствии их можно немного подогнуть.

Привариваем проушины для замка, на которых будет зафиксирована болгарка

Но одних проушин будет явно недостаточно. Для того, чтобы измельчать более крупные ветки потребуется фиксация посерьёзнее.

Для этого нужно было приварить два отрезка арматуры, которые будут являться как бы продолжением платформы. Их задачей будет крепко «держать» ручку болгарки. Располагаться они должны параллельно проушинам с небольшим сужением, примерно по диагонали квадрата платформы.

Наверняка на словах это понять непросто, а потому ниже есть фотопример.

Вот так будут расположены обрезки арматуры, фиксирующие рукоятку болгарки

Металлические стержни-держатели были основательно приварены, после чего можно было примерять болгарку к платформе.

Пришлось немного подогнуть проушины, чтобы они точно встали по отверстиям.

После того, как болты в них заняли свои места, придав конструкции общий вид, следовало подумать о том, как закрепить рукоятку болгарки на прутах арматуры.

Крепёжные болты, фиксирующие болгарку через проушины, вкручены

Ответ нашёлся сам собой – обычная скоба из шпильки с нарезанной с обеих сторон резьбой.

Она была приварена на арматуру, а снизу расположилась небольшая пластина с двумя отверстиями, в которые эти края скобы с резьбой и войдут, обхватив рукоятку болгарки. А снизу будут закручены гайки с шайбами. Конструкция простейшая, зато безотказная, как автомат Калашникова.

Воплотить задуманное в жизнь, было делом пяти минут – такая скоба с пластиной у меня нашлась, а потому на изготовление времени тратить не пришлось.

https://www.youtube.com/watch?v=0YNQ_BfTYbg

Скоба приварена, теперь фиксация болгарки на платформе максимально надёжна

Окончание работ по сборке корпуса измельчителя веток

Теперь следовало изготовить верхнюю крышку, чтобы коробка измельчителя была закрытой. Её я также вырезал из старого куска металла по размерам корпуса.

Однако решив, что на эстетику я внимания не обращаю, даже не стал её зачищать от старой краски. По сути, можно было сделать всё намного аккуратнее, но меня действительно волновали лишь эксплуатационные качества.

Возможно, в будущем я и займусь внешним видом: зачищу, покрашу, но сейчас мне было не до этого.

Крышка подходит идеально, осталось лишь закрепить её на корпусе

Примерив крышку и убедившись, что всё подходит идеально, я всего лишь зачистил края, к которым намеревался приварить две шайбы. Они послужат «ушами» для болтов на корпусе измельчителя. Сказано-сделано.

Здесь стоит остановиться вот на каком моменте. Советую сначала приварить шайбы, закрепить на них длинные болты и только после этого примерять к корпусу. Дело в том, что если даже вымерять по рулетке, есть шанс ошибиться. А так болты будут приварены именно там, где это необходимо.

Крышка чётко встала на место

Окончательная сборка, добавление недостающих деталей

На теперь уже наружной крышке сверху необходимо было вырезать отверстие для подачи веток в измельчитель. К тому же стоило добавить конструкции ножки.

Отверстие было вырезано при помощи болгарки, а с наружной стороны на него я приварил трубу для дополнительной защиты оператора.

Кстати, следует рассчитать её наклон, чтобы ветки попадали через неё точно на лепестки диска, о котором я скажу немного позднее.

Ножки были сварены из тех же обрезков арматуры, собранных по «углам». Для того чтобы их изготовить не нужно быть сварщиком-специалистом. Достаточно иметь минимальные навыки. Они состоят из двух частей, одна из которых приварена к крышке, а вторая к корпусу измельчителя, хотя кто-то может сделать иначе, на авторство я не претендую.

Вот так выглядит измельчитель в разобранном состоянии, осталось приварить трубу

Когда все части были сварены, настало время установки главного компонента измельчителя веток – четырёхлепесткового диска для триммера.

Получилось так, что мне пришлось отойти от намеченной цели сделать агрегат совершенно бесплатно. Диск для триммера всё же пришлось покупать.

Можно было, конечно, что-то придумать, вроде самоделки из диска по дереву, однако я решил, что купить будет надёжнее.

Почему я выбрал для измельчителя именно такой диск? Просто однажды видел, как, расчищая противопожарную полосу недалеко от дачи, один из рабочих лихо срубал триммером небольшие деревца.

Заинтересовавшись, я подошёл ближе, разговорились. Он-то мне и сказал, что молодые деревца – это ещё не всё. Такой диск способен на большее. Максимальная толщина дерева – длина лепестка.

Лишь бы мощности привода хватило.

Вот такой четырёхлепестковый диск был установлен в измельчитель

Завершающая стадия: переходим к проверке измельчителя для веток

Когда диск был установлен, я собрал все детали воедино. Не сказать, что внешний вид мне очень понравился, но я уже говорил о том, что главное, чтобы агрегат исправно выполнял свои функции.

Вот такая «машинка» получилось по итогам рабочего дня

Теперь следовало проверить, насколько качественно измельчитель веток выполняет свою работу. Специально для этих целей во двор из сада я принёс несколько «разнокалиберных» веток.

Хотя, по правде сказать, я думал, что с приводом от обычной болгарки агрегат сможет крошить только тонкие веточки и стебли лопуха, который в прошлом году неожиданно появился у меня на участке. Однако я довольно сильно ошибся.

Но начал я проверку, естественно, с самых тонких веток.

Тонкую ветку измельчитель даже не почувствовал

Вдохновившись результатом, я попробовал пропустить через него не слишком толстую рейку. Результат оказался тем же – древесина в щепки. Тут меня взял азарт, и проверка пошла не по сценарию.

В измельчитель направилась ветка, немногим тоньше приваренной трубы диаметром 50 мм. Сказать, что результат меня поразил мало. Толстая ветка превращалась в щепу без особых проблем, поэтому я решил, что проверка пройдена на «отлично».

Именно подобного я добивался, хотя и сомневался, что получится.

https://www.youtube.com/watch?v=m4HZRsmo79M

Толстая ветка превращалась в щепки очень быстро

Щепа, в которую измельчитель превращает ветки, немного крупновата, но здесь всё зависит от оборотов.

Опять же, если вращение будет быстрее, снизится мощность измельчителя, а это уже несомненный минус. Да и такая щепа неплохо идёт для укрывания грядок. Ею можно отсыпать компостную яму, а для коптильни такой размер и вовсе идеален.

А значит, свою функцию изготовленный мною агрегат выполняет на все 100 %.

Вот такая щепа осталась после проверки измельчителя для веток

Подведём итог выполненной работе

Подобный измельчитель для веток, как вы сами могли убедиться, можно собрать из разного «хлама» — обрезков арматуры, металла. Единственное, на что стоит потратиться – это приобретение хорошего, качественного диска для триммера. На этой детали не стоит экономить. При этом у собранного агрегата есть 2 несомненных плюса:

  1. Он полностью безопасен для оператора.
  2. В любой момент, когда это необходимо, болгарку можно снять и использовать по прямому назначению.

Поэтому тем, кому кто заинтересовался, рекомендую попробовать. Ведь подобные измельчители веток в магазинах стоят довольно дорого.

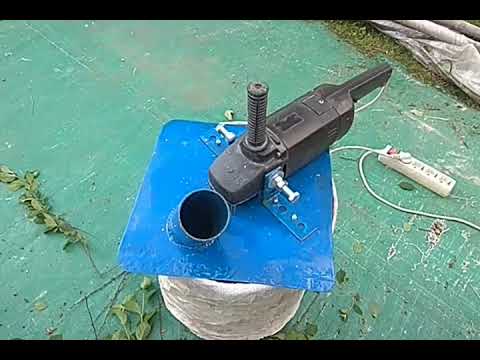

Видео:Крутая самоделка из ОБЫЧНОЙ БОЛГАРКИ.Садовый измельчитель из БОЛГАРКИСкачать

Крутая самоделка из ОБЫЧНОЙ БОЛГАРКИ.Садовый измельчитель из БОЛГАРКИ

Дробилка-измельчитель из бензопилы [как сделать своими руками]

Измельчитель Из Болгарки Своими Руками

Корморезка или зернодробилка – очень полезная вещь в своем хозяйстве. Она позволяет ускорить заготовку корма для домашнего скота и снижает примерно в 5 раз время на подготовку кормовых смесей.

Стоит она относительно недорого – примерно 9-10 тысяч рублей за самый бюджетный вариант.

Но если у вас есть немного времени, старая шлифмашинка и прямые руки, вы легко сможете сами садовый измельчитель своими руками из болгарки, который легко заменит зернодробилку, соломорезку и кормоизмельчитель.

Дробилка-измельчитель из болгарки: подбираем двигатель

Главным механизмом в зернодробилке из болгарки является сама шлифмашинка. Сломанная болгарка не подойдет — необходимо, чтобы у нее был рабочий двигатель и вал. Вообще, если вы делаете измельчитель из болгарки, это не значит, что вы потом не сможете ее использовать – конструкция такого агрегата очень простая и при необходимости вы легко сможете использовать болгарку по ее назначению.

Основные критерии – мощности двигателя должна составлять не менее 1200-1500 Вт, а количество оборотов – не менее 350 об/мин. Т.е., по этим критериям подходят 95% современных болгарок.

Схема зернодробилки из болгарки своими руками

Делается такой агрегат очень просто, буквально из подручных средств. Из инструментов понадобятся несколько торцевых и рожковых ключей, дрель со сверлами, зубило, молоток, немного болтов и гаек, а также ножовка по дереву и металлу.

Зернодробилка из болгарки своими руками состоит из следующих элементов:

  1. Болгарка со снятым защитным кожухом
  2. Лист толстой фанеры для верхней части корпуса;
  3. Пластиковая емкость на 4-6 л с обрезанным днищем для бункера.
  4. Небольшая металлическая или пластиковая труба, по которой зерно будет засыпаться в мельницу (необязательно).

  5. Металлическая круглая емкость (например кастрюля), выполняющая роль мельницы. В ее нижней части устанавливается решетка или просверливаются частые отверстия диаметром 3-4 мм, чтобы подробленное зерно ссыпалось из мельницы.

    Использовать пластиковую емкость не рекомендуется, так как от вибрации и нагрузки она быстро лопнет.

  6. Ножи. Можно использовать ножи от старого кухонного комбайна, блендера, можно сделать их самому. Чем больше ножи, тем эффективнее будет дробилка для зерна.

    Но нужно понимать, что слишком большие ножи увеличат нагрузку на двигатель, поэтому рекомендуемая длина ножей – 120-150 мм.

Изготавливаем дробилку-садовый измельчитель из болгарки

После того, как подготовлены все материалы и инструменты, можно приступать к изготовлению дробилки для зерна своими руками из болгарки.

  1. Из листа фанеры вырезаем прямоугольную пластину – она будет служить основанием.
  2. На основании рисуется схема отверстий. Их всего два – одно под крепление болгарки, второе – под бункер.
  3. В отверстие для бункера вставляется либо небольшой отрезок трубы, либо горлышко обрезанной пластиковой емкости. Тут уже каждый делает так, как ему удобно.
  4. Закрепляем болгарку в основании посредством металлических скоб и болтовых соединений. Она должна очень прочно держаться, так как от вибрации крепления могут ослабнуть.
  5. На вал устанавливаются ножи и прочно фиксируются зажимной гайкой.
  6. К нижней стороне основания прикрепляется корпус мельницы. Как было сказано выше, это может быть старая кастрюля или другая металлическая емкость. Емкость должна иметь лапки, в которых просверливаются отверстия под крепежные соединения – с их помощью она крепится к основанию.
  7. К мельнице желательно прикрепить мешок с резинкой у горлышка, чтобы мука, возникающая при дроблении зерна, не распространялась по помещению.

Вот и все – несколько простых и нехитрых действий и агрегат, не уступающий специализированной технике, готов.

ВАЖНО: при работе следите за тем, чтобы не перегревать двигатель шлифмашины, иначе он сгорит.

Делаем измельчитель травы из болгарки своими руками

Скошенная трава и мелкие ветки в собственном хозяйстве – это не мусор, а сырье, которое может использоваться для создания кормовых смесей или подготовки компоста. Но такое сырье должно быть измельчено, а делать это вручную очень тяжело и хлопотно.

Если нет денег на покупку специального садового измельчителя, легко можно сделать измельчитель из болгарки своими руками.

Причем лучше сразу делать универсальный агрегат, способный измельчать не только траву, но солому, а также ветки кустарника и небольших деревьев.

https://www.youtube.com/watch?v=6iAdXxZY16s

От описанной выше зернодробилки измельчитель веток из болгарки своими руками немного отличается по конструкции, хотя работает по тому же принципу.

Измельчитель травы и соломорезка из болгарки своими руками

Рассмотрим вариант с нижним расположением двигателя, что подходит как для резки силоса и соломы, так и для веток.

  1. Изготовьте станину. Можно сделать ее из дерева, но лучше использовать металл – благодаря своей массе, он менее чувствителен к вибрации и обеспечивает лучшую устойчивость.
  2. Подготовьте металлическую емкость на 15-25 литров. Емкость должны быть круглая, чтобы посредством центробежной силы вся трава попадала на ножи.
  3. В нижней части проделайте отверстие, в которое будет устанавливаться вал болгарки.
  4. Сбоку внизу прорежьте небольшое отверстие произвольной формы. К этому отверстию прикрепите закрытый желоб, по которому измельченный силос будет ссыпаться в подготовленную емкость.
  5. Изготовьте верхнюю крышку из какой то металлической или деревянной пластины– при работе измельчителя она не позволит траве вылетать из мельницы.
  6. Измельчитель веток из болгарки своими руками почти готов. Установите в нижней части саму шлифмашинку, закрепив ее при помощи скоб и болтов.
  7. Рекомендуется сделать несколько комплектов ножей. Для травы достаточно простого ножа от газонокосилки. Для соломы нужны хотя бы четырехлопастные наточенные ножи. Если же вам нужен измельчитель веток из болгарки, то ножи должны быть из более прочного и толстого металла, зато их не нужно сильно затачивать – достаточно наметить режущую кромку. В любом случае, при необходимости ножи легко заменить для определенной цели.
  8. Закрепите ножи на валу с помощью крепежной гайки.

Вот и все – измельчитель готов. Засыпайте траву в емкость, закрывайте ее крышкой и включайте в розетку – все остальное измельчитель сделает за вас. Оптимальный режим непрерывной работы – до 15-20 минут, чтобы не перегревать двигатель.

Видео:САМОДЕЛКА дробилка, своими руками из болгарки, очень просто, сделай себе!Скачать

САМОДЕЛКА дробилка, своими руками из болгарки, очень просто, сделай себе!

Измельчитель из болгарки своими руками

Измельчитель Из Болгарки Своими Руками

» Болгарка » Измельчитель из болгарки своими руками

Корморезка или зернодробилка – очень полезная вещь в своем хозяйстве. Она позволяет ускорить заготовку корма для домашнего скота и снижает примерно в 5 раз время на подготовку кормовых смесей.

Стоит она относительно недорого – примерно 9-10 тысяч рублей за самый бюджетный вариант.

Но если у вас есть немного времени, старая шлифмашинка и прямые руки, вы легко сможете сами садовый измельчитель своими руками из болгарки, который легко заменит зернодробилку, соломорезку и кормоизмельчитель.

Видео:Дробилка из болгаркиСкачать

Дробилка из болгарки

Процесс изготовления и чертежи измельчителя для веток своими руками

Измельчитель Из Болгарки Своими Руками

В весенний и осенний период на приусадебных участках появляется много мусора от деревьев, а также высохших растений.

В основном садоводы используют переросшую ботву в качестве удобрений, при этом необходимо, чтобы остатки травы и веток перегнили.

Для ускорения процесса разложения необходимо измельчить остатки, в связи с этим применяется измельчитель для веток. Данное приспособление поможет легко и безопасно справиться с поставленной задачей.

Основные узлы измельчителя

Дробилка веток, изготовленная своими руками в основе конструкции, имеет следующие узлы:

  • Электрический двигатель для того, чтобы придать вращательный момент.
  • Один или два рабочих вала.
  • Непосредственно сами рабочие ножи.
  • В качестве основания служит рама.
  • Для загрузки веток устанавливается специальный бункер.
  • Защитой от возможных травм служит кожух.

Дробилка для веток для удобства оснащается парой, либо четырьмя колесами. В период работы двигатель через систему цепей или ремней передает вращение валам с установленными на них рабочими ножами.

В приемный короб загружают ветки, листья, гнилую древесину, а рабочие механизмы перемалывают отходы в щепу, которую в последствии можно погрузить в перегнойную яму.

Работа конструкции напоминает действие бытовой мясорубки.

https://www.youtube.com/watch?v=Nexh7JWl2j4

Измельчители промышленных размеров предназначены для переработки веток большой толщины. В условиях приусадебного участка это не имеет смысла, поэтому стоит изготовить дачный веткоруб своими руками.

Виды двигателей

Самодельный измельчитель веток имеет одну принципиальную конструкцию. Различие может быть по мощности электромотора. Для более мощных устройств применяется бензиновый двигатель, с его помощью можно измельчать деревья со стволами диаметром более 100 мм. Бензиновые отличаются мобильностью за счет своей самостоятельности и независимости от источников питания.

Электрические приводы для садового измельчителя веток разделяют на три основных вида по значению мощности:

  1. Для переработки мусора на небольших территориях применяют двигатель рабочей мощностью до 1,5 кВт, он способен перемолоть ветки диаметром до 2 см.
  2. При измельчении веток до 4 см, на приусадебном участке используют привод мощностью до 4 кВт.
  3. Значение 6 кВт и более применяют при работе по уборке отходов древесины на больших территориях.

В основном, изготавливая веткоизмельчитель своими руками, устанавливают электродвигатель не более 4кВт. Значение мощности выше данного может привести к большим энергозатратам. Обороты от привода могут составлять 1500 об/мин, для регулировки этого показателя можно изменять диаметр шкива.

Крутящий момент передается при помощи цепной или ременной передачи, либо установкой ножей шредера на сам вал двигателя.

Типы режущих насадок

По виду рабочего инструмента самодельный садовый измельчитель разделяют на три вида:

  1. Самой простой конструкцией считается устройство для измельчения с применением в качестве ножей диска от циркулярной пилы.
  2. Специальное приспособление с применением нескольких ножей установленных на двух валах, способны перерабатывать значительное количество растений крупных размеров.
  3. Веткодробилки изготовленные своими руками дискового типа.

Самодельный электрический измельчитель

Измельчитель своими руками можно изготовить при наличии необходимых элементов. Самым практичным считают веткодробилку состоящую из двух валов. Для изготовления создается чертеж, согласно которому производится сборка.

Первоначально подбирается необходимый материал и инструмент:

  • электродвигатель номинальной мощностью до 4 кВт
  • пару стальных пластин толщиной до 10 мм
  • две шестерни из высокопрочной стали
  • пару шкивов
  • валы, закаленные и обработанные
  • подшипники для надежного крепления валов
  • непосредственно режущие лезвия из стали
  • металлический корпус
  • стальная труба необходимого диаметра
  • набор гаечных ключей
  • аппарат для сварки
  • мощная дрель, либо перфоратор

Из квадратной заготовки вытачиваем валы с двух сторон. В центре сверлим отверстия для 4 ножей, в них нарезается резьба. Закругленные края вставляют в подшипники. Изготавливается барабан из 4 шпилек, и двух стальных пластин в которых прорезаются отверстия под подшипники.

Прочно закрепляют подшипники и шкивы на валу, с противоположной стороны устанавливают шестерни. На заранее подготовленную раму устанавливаем корпус с режущим механизмом и двигатель. Передача крутящего момента от привода будет производиться при помощи ремней через шкивы на валах двигателя и ножей.

Корпус приемника делают из листового металла, вырезанного в форме 4 трапеций. При помощи сварочного аппарата их скрепляют между собой в виде усеченной пирамиды. Короб соединяют с корпусом режущего механизма при помощи болтового соединения.

Внимание! Перед применением необходимо испытать без нагрузки.

Садовый измельчитель из стиральной машины

Для сборки измельчителя веток своими руками необходимо провести следующие манипуляции:

  • Из стиральной машины старого типа удаляется активатор.
  • Заранее изготовленный нож устанавливают непосредственно на вал двигателя.
  • Размер рабочего инструмента делают немного меньше диаметра барабана.
  • В нижней части корпуса прорезается отверстие из которого будет высыпаться щепа.
  • К отверстию присоединяется корпус.

Такая конструкция позволяет перерабатывать мелкий мусор, траву, либо ботву не крупных растений, при сравнительно небольшой мощности.

Самодельный измельчитель из болгарки

Изготовление веткоизмельчителя своими руками из болгарки разделяют на несколько этапов:

  • Берем бутыль 20 л, отрезаем нижнюю часть, а в верхней увеличиваем отверстие. Это будет приемник.
  • С боку пропускаем ось устройства.
  • Сверху на вал устанавливаем режущий элемент и надежно закрепляем всю конструкцию.

Важно! При вращении ножей лезвие не должно задевать стенки корпуса приемника. Для начала измельчения ветки загружают сверху и включают болгарку на минимальные обороты.

Дробилка из триммера

Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы:

  • емкость из пластика или металла объемом до 50 л
  • несколько труб из металла диаметром до 20 мм
  • стальную сеть площадью около 1 кв.м с мелкой ячейкой
  • обрезок деревянной доски, либо фанеры
  • необходимо приобрести металлические хомуты для креплений
  • деревянные бруски и саморезы для их стяжки
  • непосредственно сам триммер любой конструкции

В качестве вспомогательного инструмента рекомендуется подготовить:

  • шуруповерт
  • наковальня
  • дрель
  • электролобзик
  • слесарный молоток

Для того, чтобы изготовить измельчитель необходимо следовать пошаговой инструкции:

  • Первоначально подготавливают емкость веткоруба. Для этого на дне просверливают и вырезают отверстия в виде трапеций. Края обрабатываются.
  • На дне закрепляется сетка при помощи брусков. Тем самым делается мембрана.
  • Емкость располагают на небольшой высоте при помощи конструкции из труб.
  • Двигатель триммера крепят на доске.
  • Штангу устройства немного укорачивают и устанавливают также на основании с приводом.
  • На торце штанги ставят режущий инструмент.
  • Перед производством непосредственной работы необходимо провести испытания. Для измельчения веток различной толщины можно применять разные насадки.

Из чего еще можно изготовить измельчитель

При изготовлении веткоизмельчителя своими руками могут пригодиться любые бытовые приборы. При окончании срока службы многих домашних устройств их можно использовать повторно, после некоторой доработки. Основным необходимым элементом является двигатель, стоит только его доработать и механизм приобретает вторую жизнь в новом полезном устройстве.

Веткоруб из мотоблока

Для придания второй жизни, отработавшей свой срок конструкции мотоблока, необходимо подготовить следующие материалы:

  • непосредственно мотоблок
  • ножи
  • вал
  • набор подшипников
  • швеллер
  • набор ключей
  • болгарка для отрезных и зачистных работ
  • листовой металл
  • дрель и сарочник
  • молоток и электрорубанок

При сборке следует провести следующие манипуляции:

  • Формируется станина из отрезка швеллера.
  • На станину устанавливают вал от старого электрорубанка.
  • На вал крепится нож и шкив для передачи крутящего момента от двигателя.
  • Крутящий момент от мотоблока на шкив передают при помощи ремня.
  • Из листового металла при помощи сварки формируется приемник для веток.
  • Вся сборка устанавливается подготовленный мотоблок и тщательно закрепляется.
  • Запускаем механизм, подаем ветки в измельчитель, щепки осыпаются вниз куда можно подставить емкость.

Измельчитель из набора дисковых пил

Измельчитель изготовленный такой конструкции изготовленный своими руками относят к категории наиболее простых. Для того, чтобы привести его в действие необходимо подобрать двигатель мощностью до 4 кВт. Основной режущий элемент состоит из нескольких пильных дисков циркулярной пилы, в основном, их количество варьируется от 20 до 25.

Диски пилы

Сами диски для ножей представляют собой режущие лезвия с множеством зубьев, на которые напаиваются специальные твердосплавные вставки, благодаря им инструмент приобретает повышенные характеристики. Непосредственно ножи устанавливают на заранее изготовленный вал длиной до 80 мм, на котором с двух сторон нарезается резьба для закрепления инструмента.

https://www.youtube.com/watch?v=Os6a5pHANlU

Между дисками на вал помещают шайбы для разделения, так как зубья пил имеют небольшое отклонение от плоскости для увеличения режущих свойств. Из-за расхождения зубьев расположение дисков вплотную становится невозможным, поэтому необходимым элементом в конструкции становится шайба диаметром 20 мм.

Конструкция рамы

Электродвигатель устанавливается на станину, изготовленную из уголков своими руками при помощи сварки, к ней присоединяется рама непосредственно под вал с режущими дисками. В необходимых элементах проделывают отверстия для подшипников, в них вставляют вал и закрепляют.

Запуск в работу

Загрузочный конвейер изготавливается из оцинкованной стали. Заранее нарезанные листы скрепляются при помощи заклепок в усеченную кверху пирамиду и крепится к раме, на которой установлены пильные диски. На валы двигателя и режущего инструменты крепят шкивы, затем на них надевают ремни с их помощью будет передаваться движение от электродвигателя на пилы.

Подаем питание на привод, ветки и мусор загружаем в приемник комплект дисков перемалывает материал в щепу, которая осыпается вниз.

Важно! При эксплуатации необходимо соблюдать требования безопасности.

Нюансы эксплуатации самодельной техники

Любая самоделка не всегда снабжена всеми приспособлениями согласно требованиям безопасности. При эксплуатации для того, чтобы избежать несчастных случаев необходимо соблюдать следующие правила:

  • Приступая к работе, следует использовать плотно облегающие перчатки, очки и головной убор;
    категорически запрещается проталкивать ветки и мусор руками, для этого можно применять следующую партию ботвы.
  • Диаметр материала для измельчения не должен превышать допустимый согласно мощности двигателя;
    не допускается попадание твердых материалов в бункер с режущими лезвиями, они могут повредить ножи и вывести из строя двигатель.
  • При застревании веток в барабане, установку полностью обесточивают, лишь после удаляют застрявшие куски.
  • Питающие провода прокладывают в местах, где не будут лежать ветки, и падать щепа.

Правильное и долгосрочное использование измельчителя веток изготовленного своими руками возможно не только при соблюдении условий эксплуатации, но и при соответственном хранении.

После измельчения ножи очищают, а само устройство убирают в сарай, либо под навес, при необходимости подтачивают ножи.

Соорудить дробилку для веток своими руками может практически каждый, главное иметь двигатель и необходимые металлические заготовки.

🌟 Видео

Зернодробилка из болгарки. Самый простой способ.Скачать

Зернодробилка из болгарки. Самый простой способ.

Измельчитель веток из болгарки.Скачать

Измельчитель веток из болгарки.

КЛАССНАЯ ИДЕЯ для БОЛГАРКИ! Садовый измельчитель из болгарки!Скачать

КЛАССНАЯ ИДЕЯ для БОЛГАРКИ! Садовый измельчитель из болгарки!

Садовый измельчитель из болгаркиСкачать

Садовый измельчитель из болгарки

ДРОБИЛКА Из Болгарки. Cool Idea From An Angle GrinderСкачать

ДРОБИЛКА Из Болгарки. Cool Idea From An Angle Grinder

Траворезка от болгаркиСкачать

Траворезка от болгарки

Эта супер самоделка нужна многим владельцам Огородов и дач!Скачать

Эта супер самоделка нужна многим владельцам Огородов и дач!

Дробилка своими руками. Дробилка для зерна 540 литров в час. Из болгарки.Скачать

Дробилка своими руками.  Дробилка для зерна 540 литров в час. Из болгарки.

КРУТАЯ ИДЕЯ ИЗ БОЛГАРКИ!Скачать

КРУТАЯ ИДЕЯ ИЗ БОЛГАРКИ!

Измельчитель веток из болгарки своими руками и другие дачные хлопоты.Скачать

Измельчитель веток из болгарки своими руками и другие дачные хлопоты.

Садовый измельчитель своими рукамиСкачать

Садовый измельчитель своими руками

классное приспособление на болгаркуСкачать

классное приспособление на болгарку

Садовый измельчитель своими руками из болгарки идея В БеляеваСкачать

Садовый измельчитель своими руками из болгарки идея В  Беляева

сенорезка, траворезка своими руками - не потратил ни копейкиСкачать

сенорезка, траворезка своими руками - не потратил ни копейки

КРУТАЯ ЗЕРНОДРОБИЛКА ИЗ БОЛГАРКИ|A COOL GRAIN CRUSHER FROM THE GRINDERСкачать

КРУТАЯ ЗЕРНОДРОБИЛКА ИЗ БОЛГАРКИ|A COOL GRAIN CRUSHER FROM THE GRINDER
Поделиться или сохранить к себе:
