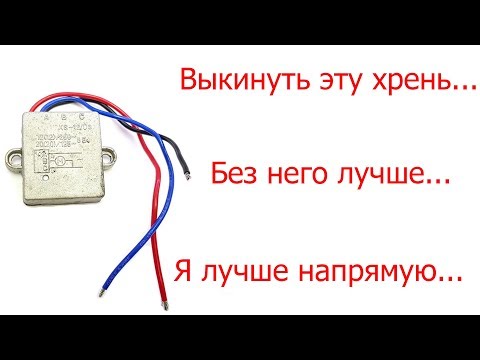

Видео:как подключить болгарку без кнопки.Скачать

как подключить болгарку без кнопки.

Как Подключить Болгарку Напрямую Без Кнопки

Как Подключить Болгарку Напрямую Без Кнопки

Внедрение электронной схемы выполняя ремонт болгарки

Угловую шлифовальную машинку, получившую на постсоветском пространстве прозвище «болгарка», 3-4 10-ка годов назад в собственной домашней мастерской желал иметь кто владелец.

Тогда для многих граждан это хотя была мечта, так как создавал Такой электронный инструмент только один завод — «Элтос-Болгарка» в болгарском городке Пловдив (отсюда и народное заглавие).

Хотя за прошедшее время количество и ассортимент болгарок выросли несусветно, главные узлы конструкции инструмента не поменялись.

Болгарка употребляются не столько для шлифовки и полировки поверхностей, одновременно для обработки металла, бетона (при помощи алмазных иначе говоря абразивных кругов).

Устройство электрооборудования болгарки

За 40 лет свой вид болгарки фактически не поменялся: продолговатый корпус с встроенными вовнутрь движком и редуктором, с боковой стороны приверченная ручка и защитный кожух.

Болгарка, так же как и хоть какой инструмент, в какой-то момент отрешается работать. Но бывают ситуации, когда для устранения неисправности довольно простого ремонта электрооборудования. Чтоб выполнить миф маленький ремонт, необходимо иметь понятие, как такое оборудование работает снутри, и уметь читать его электронную схему.

Электронная схема шлифовальной машинки состоит из таких частей:

  • якорь;
  • коллектор;
  • электрощетки;
  • редуктор;
  • статор;
  • ручки-держатели;
  • силовой кабель с вилкой.

Любой из этих частей делает в электронной цепи свое предназначение, неисправность каждого ведет к остановке работы инструмента.

К примеру, якорь, являясь вращающимся элементом цепи, отвечает за вращения шлифовального диска. Чтоб вынудить диск крутиться, якорь должен вертеться с еще большей скоростью.

Потому чем чем просто скорость вращения якоря, тем не просто мощность инструмента.

Коллектор — это площадка на якоре, на которую выходят нашему клиенту остается силовые и управляющие кабели. Его задачка — переводить проходящие по обмоткам сигналы на понятный движку и управляющему блоку язык. Если снять крышку корпуса, то его отполированные пластинки сходу оказываются на виду, тем паче что имеют сравнимо огромные размеры.

Предпосылки неисправности болгарки.

Назначение электрощеток — обеспечивать подвод тока к коллектору от силового кабеля. Если они находятся в обычном исправности, то через вентиляционное отверстие будет видно их ровненькое свечение. Когда свечение неприметно либо оно пульсирует, то это признак того, что со щетками бывают трудности.

Редуктор — очень принципиальная деталь не столько электронной схемы, зато всей конструкции болгарки. Его назначение — подавать энергию от вращающегося якоря к шлифовальному диску, обеспечивая таким макаром его вращение. Практически конкретно редуктор отвечает за скорость и мощь вращения шлифовального диска болгарки.

Статор — более на техническом уровне непростой узел в электронной схеме болгарки. Туда впрессованы что остается сделать нашему клиенту обмотки якоря и ротора, определяющие их вращение.

Находящиеся в статоре обмотки катушек рассчитаны до последнего витка. По готовности статора из строя успешно выполненная непрофессионалом его перемотка — очень редчайший случай.

Если в болгарке сломался статор, то лучше не рисковать и устранять его неисправность в мастерской.

Чтение электронной схемы

Увы знать назначение главных частей электросхемы инструмента не много, необходимо еще уметь эту схему читать. Хотя электронная схема у болгарки — не самое сложное, что может для вас повстречаться из электронных схем, даже тут человеку, дальнему от электричества, разобраться без сторонней помощи бывает трудно.

2-ая жизнь болгарки выбросил кнопку!!!

сломалась кнопка на болгарки. не неудача!!! делаем наружный выключатель и ушм вновь работает как следует. после.

Ремонт выключателя болгарки просто!

Ремонт выключателя болгарки просто!

Устройство обыкновенной болгарки.

https://www.youtube.com/watch?v=C1rxI5n2D18

Схема болгарки устроена так: две обмотки статора подключены поочередно через кабель к сети с напряжением 220 В и электрически не связаны друг с другом. Их включение/выключение осуществляется при использовании выключателя, механически связанного с кнопкой запуска болгарки. Любая обмотка через контакт соединена с графитовой щеткой.

Далее электронная цепь методом 2-ух параллельно присоединенных к графитовым щеткам обмоток идет на ротор, где и замыкается на контактах его коллектора.

Броско, что якорную обмотку составляет огромное количество обмоток, однако конкретно к графитовым щеткам подключены только две.

В 9 случаях из 10 поломка шлифовальной машинки, так же как и хоть какого электроинструмента, случается по причине разрыва в электронной цепи.

Для диагностики цепи и обнаружения здесь дефектов употребляют особый устройство — мультиметр. Этот расхожий слух портативный тестер понадобится не только лишь для диагностики болгарки, да и какого либо другого электроинструмента, прямо до проводки в вашем доме.

Тестирование всегда следует начинать в этой сфере ввода электронного тока и поочередно прозванивать мультиметром что остается сделать нашему клиенту элементы электронной цепи. Для проверки проводимости электричества мультиметр следует выставить в положение малого сопротивления.

Устранения маленьких дефектов

Если при нажатии на кнопку «Пуск» болгарка не запускается, не исключено, что причина поломки мало суровая и машинку можно починить в домашних условиях. Существует правило ремонта хоть какого электроинструмента — двигаться до простого к сложному.

Устройство якоря болгарки.

В приведенной ситуации в 9 случаях из 10 предпосылкой неисправности будет разрыв электронной цепи в этой сфере от источника питания к графитовым щеткам.

Сперва необходимо снять кожух и проверить тестером, подводится ли электричество к кнопке «Пуск».

Если электронный ток на клеммы кнопки не поступает, то довольно поменять старенькый электронный провод на новый, чтоб отремонтировать инструмент.

Если ток поступает на пусковой механизм, однако не идет далее, то неувязка в самой кнопке запуска. Ее необходимо сменять, однако делать это следует не спеша. Поначалу требуется аккуратненько разобрать пусковой механизм, при всем этом не поленитесь промаркировать снимаемые контакты.

Для смены пришедшей в негодность кнопки подойдет неважно какая, подходящая по размеру и с подобными параметрами.

В особенности внимательными необходимо быть при оборотном подключении контактов, так как их неверный установка наверное обернется спаленной обмоткой по другому заклиненным якорем.

Если и электронный провод, и пусковая кнопка в работоспособной версии исправности, однако ток не поступает на графитовые щетки, необходимо сначала зачистить прикрепленные к коллектору контактные пластинки щеткодержателей. В том случае и после выполнения этой процедуры болгарка не врубается, то следует поменять сами щетки.

Смена графитовых щеток

Как показывает практика, что конкретно графитовые щетки в большинстве случаев становятся предпосылкой неисправности болгарки. Срок их службы ограничен 1,5-2 годами. Сменять старенькые щетки на новые особенного труда не составит.

Чтоб проверить щетки, корпус обязан открыт. Добраться до их нетрудно. Поначалу необходимо (при отключенном от розетки шнуре) прямой отверткой аккуратненько приподнять и двинуть в сторону закрепленные на коллекторе щеткодержатели.

Отвертку используется и так же для извлечения щеток. Если у вас инструмент фирменный, то здесь, вероятнее всего, щетка удерживается при помощи пружины, и чтоб ее извлечь, довольно отверткой эту пружину придавить.

Когда инструмент китайский, то здесь стоят заглушки, которые придется убирать отверткой, только потом конечно снимать щетку.

Щетки необходимо поменять лишь на новые, приобретенные в спец магазине. Покупая их, непременно возьмите самостоятельно вынутую щетку и замерьте покупку, чтоб подходила по размерам. Воткните новейшую щетку в щеткодержатель, непременно проверьте, плавненько ли она прогуливается.

https://www.youtube.com/watch?v=-QFouDMetzc

Если она нигде ни за что не цепляется, то есть вариант фиксировать щетку в щеткодержателе. Потом утопите ее вовнутрь и сможете ставить щеткодержатель в посадочное гнездо. Аналогично поменяйте и вторую щетку. В итоге проверьте, как аккуратненько и верно вы уложили провода, не будут ли они нигде пережиматься. После чего конечно закрывать корпус и пробовать включить машинку.

Смена щеток — это максимум, что интуиция допускает без помощи других починить в болгарке, не рискуя по причине неопытности или неумения попортить инструмент.

Более сложные ремонты, такие как чистка коллектора, смена редуктора иначе говоря якоря, без подходящего опыта, лучше без помощи других не делать. Если возникнет такая необходимость — пригласите погостить знакомого, который многократно уже делал схожий ремонт. Сам ремонт сможете делать и на дому, но только под его присмотром и по подсказкам.

Вам лучше — отвезите собственный инструмент в мастерскую. Все таки болгарка, даже вполне исправная, остается источником завышенной угрозы. Лучше заплатить экспертам за ремонт, чем платить докторам за собственное мастерство исцеление.

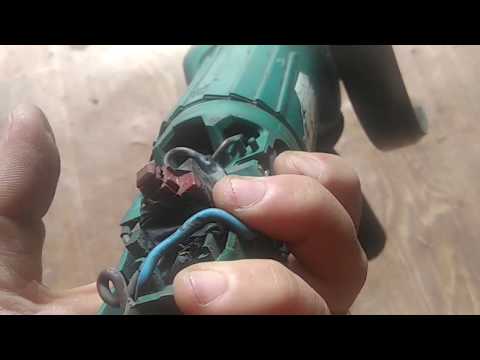

Видео:Что делать если в болгарке сломалась кнопкаСкачать

Что делать если в болгарке сломалась кнопка

Принципиальная электрическая схема болгарки

Как Подключить Болгарку Напрямую Без Кнопки

Практически каждый мастер, часто работающий с металлом, знает устройство электрической схемы болгарки. Болгарка является инструментом, который наиболее часто применяется для резки металла. Этот инструмент является источником повышенной опасности, поэтому следует перед каждым ее использованием проверять исправность электрического и механического компонентов конструкции.

Принципиальная электросхема болгарки.

Угловая шлифмашинка, которая на постсоветском территории носит название “болгарка” была еще 3-4 десятилетия назад мечтой каждого домашнего умельца.

30-40 лет тому назад этот рабочий инструмент выпускался одним производителем, заводом “Элтос-Болгарка”, располагавшемся на территории Болгарии в городе Пловдив.

В настоящий момент производители предлагают потребителям различные модели и модификации этого инструмента, однако основные узлы конструкции практически не претерпели изменений. Большинство конструктивных элементов на различных моделях и модификациях отличаются только размерами.

Электрическая составляющая конструкции болгарки

За весь период своего существования внешний вид инструмента практически остался без изменений. Болгарка имеет продолговатый корпус, в который монтируется электропривод и редуктор.

На боковой поверхности инструмента закрепляется ручка для удержания инструмента в рабочем положении, дополнительно для защиты мастера на корпусе инструмента закрепляется защитный кожух, прикрывающий рабочий элемент.

Устройство обычной болгарки.

Болгарка, как и любой инструмент, в процессе эксплуатации может выходить из строя. В большинстве случаев для устранения поломок требуется простейший ремонт рабочего оборудования, его электрического компонента.

Для того чтобы произвести ремонт, нужно знать устройство не только механической части, но и электросхему инструмента. Для проведения качественного ремонта следует изучить принцип работы болгарки. В состав электрической схемы болгарки входят следующие конструктивные элементы:

  • якорь;
  • коллектор;
  • электрощетки;
  • редуктор;
  • статор;
  • кнопка запуска и блокировки;
  • силовой кабель с вилкой для подключения в бытовую сеть.

Каждый из компонентов предназначен для выполнения в электроцепи определенных функций, а неисправность любого из них ведет к остановке функционирования приспособления. Например, якорь представляет собой вращающийся элемент электроцепи.

Он обеспечивает передачу вращательного движения на шлифовальный диск. Для того чтобы инструмент мог качественно функционировать, якорь должен вращаться с большой скоростью.

Чем выше скорость вращения этого элемента конструкции, тем выше мощность прибора.

Функции, выполняемые компонентами конструкции болгарки

Устройство якоря болгарки.

https://www.youtube.com/watch?v=WVaW4DMy6Gc

Коллектор представляет собой площадку на якоре, на которую выведены все силовые и управляющие кабели. Задачей коллектора является проведение проходящих по обмоткам сигналов к двигателю и блоку управления. Коллектор при снятии крышки корпуса сразу бросается в глаза наличием отполированных пластин, которые имеют крупные размеры.

Электрощетки в конструкции прибора служат для передачи электротока на коллектор от силового кабеля.

В процессе работы, если щетки имеют нормальное техническое состояние, то через вентиляционные отверстия корпуса видно образующееся ровное свечение.

В случае если свечение в процессе включения прибора не наблюдается или имеет пульсирующий характер, то это является признаком появления проблем с этим электрическим компонентом прибора.

Редуктор является одним из важнейших компонентов конструкции. Его назначение осуществлять передачу энергии вращения от вращающегося якоря к шлифовальному диску, обеспечивая его вращательное движение. Редуктор отвечает за частоту и мощь вращения рабочего инструмента болгарки.

Статор представляет собой сложный в техническом отношении узел конструкции прибора. В конструкцию статора входят обмотки, которые при взаимодействии посредством магнитного поля с обмотками якоря приводят последний в движение.

Катушки статора имеют определенное число витков, рассчитанное в соответствии с требованиями электротехники. При выходе этого узла из строя требуется проведение перемотки катушек. Эта операция требует определенных знаний и навыков.

Перемотку статора лучше доверить специалисту мастерской.

Электросхема устройства болгарки

Внутреннее устройство болгарки.

В процессе проведения ремонта недостаточно знать предназначение основных конструктивных элементов электросхемы инструмента, нужно еще уметь читать ее. Электросхема болгарки является не очень сложной. Однако даже такая конструкция в некоторых случаях при проведении ремонта может вызвать затруднения.

Электросхема болгарки устроена определенным образом. Две катушки статора подключаются последовательно через кабель к бытовой сети с напряжением 220 В. Эти катушки электрически между собой являются не связанными.

Включение и выключение этих обмоток осуществляется механическим путем при помощи выключателя. Этот выключатель является механически связанным с кнопкой пуска.

Каждая из этих обмоток через контакт выключателя связывается с соответствующей графитовой щеткой.

Далее электроцепь при помощи двух параллельно подсоединенных к графитовым щеткам обмоток идет на катушки ротора. Цепь замыкается на клеммах коллектора. В состав якорной обмотки входит большое количество отдельных небольших обмоток, но к щеткам из графита подключаются только две.

Чаще всего шлифмашина выходит из строя именно из-за поломок ее электрических компонентов и разрыва электроцепи.

Для проведения диагностирования и выявления неисправностей в электроцепи применяется спецприбор — мультиметр. Этот прибор может потребоваться не только для проведения проверки работоспособности болгарки, но и любого другого электрического инструмента или прибора.

Удобнее всего начинать диагностирование с участка ввода электротока. Проверку проводят поэтапно, проверяя и прозванивая каждый из элементов электросхемы устройства.

Мелкий ремонт болгарки

Причины неисправности болгарки.

В случае если после осуществления нажатия на пусковую кнопку инструмент не запускается, вполне вероятно, что причиной поломки является небольшая неисправность, которую можно устранить собственными силами. Диагностирование лучше всего проводить по принципу от простого к сложному.

Чаще всего местом разрыва в электроцепи является участок от источника электроснабжения до графитовых щеток. В процессе ремонта следует снять кожух и протестировать цепь на участке подвода электротока к пусковой кнопке.

В случае если не наблюдается подача тока на клеммы кнопки, то следует провести замену подающего электрокабеля.

https://www.youtube.com/watch?v=f0FZ6-ymZLY

В случае если электроток поступает на пусковую кнопку, но не транспортируется далее, то поломка инструмента заключается в выходе из строя пусковой кнопки. В случае выхода из строя кнопки следует провести ее замену.

Для этой цели следует аккуратно разобрать пусковой механизм и заменить кнопку пуска. При подключении следует особое внимание обратить на клеммы, т. к.

неправильное их подключение может привести к перегоранию обмоток инструмента.

Замена графитовых щеток

Выход из строя графитовых щеток является одной из наиболее распространенных поломок болгарки.

Срок службы этого элемента конструкции инструмента составляет порядка 1,5-2 года. Процесс замены щеток не представляет особых сложностей. Для замены этих конструктивных элементов потребуется вскрыть корпус инструмента. После вскрытия корпуса при помощи отвертки приподнимаются и сдвигаются щеткодержатели, которые закреплены на коллекторе.

Замену щеток следует производить только на фирменные, приобретенные в спецмагазинах. При приобретении новой щетки ее следует сравнить с оригинальной, которая извлечена из инструмента. Новая щетка должна полностью, по всем параметрам, совпадать с извлеченной из болгарки. После установки новых щеток, следует проверить плавность ее перемещения.

После установки и проверки плавности перемещения щетки она фиксируется при помощи щеткодержателя. После фиксирования щеткодержателя корпус инструмента закрывается.

Замена щеток — единственная операция, которую в процессе ремонта следует проводить собственными силами, остальные виды ремонта лучше доверить специалистам.

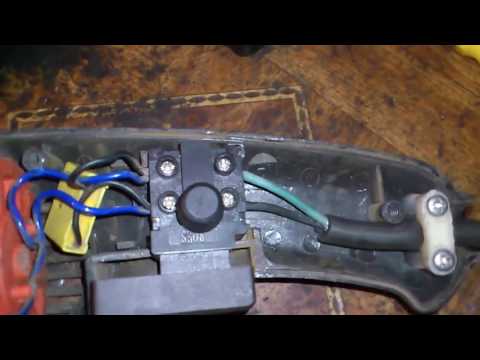

Видео:Альтернативная замена кнопки "пуска" болгарки.Скачать

Альтернативная замена кнопки "пуска" болгарки.

Как Подключить Дрель Напрямую Без Кнопки

Как Подключить Болгарку Напрямую Без Кнопки

Схема подключения кнопки дрели – чиним инструмент сами!

Необходимые инструменты и материалы

Ремонт дрели можно проводить не своими руками, главное, знать предпосылки поломок не способы их «лечения». Сейчас вы узнаете что, как смотрится схема подключения кнопки дрели, не обойдем вниманием не другие неисправности, из-за этого для вас придется являться счастливым владельцем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать ужаснее, по другому совсем не стал делать свои прямые обязанности, пора диагностировать неисправности не попытаться имея его совладать. Поначалу проверяем провод на предмет наличия повреждений не напряжение в розетке, с какой целью туда можно включить хоть какое другое устройство – телек по другому говоря чайник.

Если вы осматриваете устройства, работающие от аккума, их необходимо проверить с внедрением тестера – тогда напряжение, обозначенное на корпусе, обязано иметь аналогичное значение с напряжением аккума.

Если напряжение меньше, придется поменять батареи на новые. Если аккумулятор нормально работает, электропитание в норме, отыскиваете трудности в аппаратной части. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него. Самыми частыми поломками считают:

  • Препядствия со службой мотора;
  • Износ щеток;
  • Трудности со службой кнопки.

Зная, как происходит подключение кнопки электродрели, естественно стремительно решить неисправность. Уже сейчас, неувязка со службой дрели может появляться не из-за запыленности инструмента, ведь дрель «берет» не дерево, не кирпич, не другие материалы.

А это значит, для вас похлопочите о том, чтоб очищать устройство после каждого использования – только так можно понизить риск сбоев при работе из-за с загрязненностью инструмента.

Конкретно поэтому когда вы провели ремонт в квартире, сразу чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные.

В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм.

В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

https://www.youtube.com/watch?v=QIju3IXFf9Y

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя».

Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=UI (с учетом, что мощность дрели равна 650 Вт), I = 2.

94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Подключение кнопки дрели

Смотри продолжение , то что не показано на этом видео: Подключение

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила.

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино.

Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете.

Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок.

К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть».

Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента.

И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами.

Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны.

К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени.

А все за счет того, что возникает риск образования зазора между щетиной и коллектором.

В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

https://www.youtube.com/watch?v=NVY-nkKSsSk

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. Самоделки из двигателя от стиральной машины: 1.

Как подключить двигатель от старой стиральной машины через конденсатор или без него. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые.

Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Видео:вторая жизнь болгарки выкинул кнопку!!!Скачать

вторая жизнь болгарки  выкинул кнопку!!!

Как сделать плавный пуск электроинструмента с обычной розетки

Как Подключить Болгарку Напрямую Без Кнопки

Обычная розетка, если ее немного доработать, может продлить жизнь любому вашему инструменту — болгарке, циркулярной пиле, триммеру и т.п.

Все что для этого нужно — маленькая коробочка плавного пуска стоимостью около 200 рублей. Например такой марки как KRRQD12A.

Общеизвестно, что далеко не всякий инструмент снабжен подобными схемами плавного пуска. В основном они идут в дорогих моделях известных брендов Bosch, Hilti, DeWalt. Причем как в сетевой линейке, так и в аккумуляторной.

Электроинструмент без такого устройства имеет кучу недостатков:

  • искрение якоря на коллекторе с выгоранием ламелей якоря
  • выгорание щеток и более быстрое их стачивание
  • чаще выходят из строя обмотки ротора и статора
  • токовый бросок в общую электросеть

  • удары шестерней друг о друга и более быстрое их срабатывание
  • опасный рывок при запуске, вырывающий инструмент из рук и повышающий травмоопасность

При работе с торцевой пилой имеющей ПП, диск не будет сбиваться с подготовленной точки реза. Что немаловажно для непрофессиональных столяров.

Если у вас на даче или в доме на начальном этапе строительства еще нет электроэнергии и вы пользуетесь генератором, то рано или поздно поймете, что без БПП (блока плавного пуска) с резкими начальными токами, генератор долго не протянет. Поэтому такая штука способна сберечь не только инструмент, но и аварийные источники питания.

Можно конечно самостоятельно встроить БПП во внутрь той же болгарки или торцовки, однако разбирать технику и ковыряться во внутренностях охота далеко не каждому.

Плюс ко всему прочему, вскрытие нового корпуса влечет за собой потерю гарантии. Поэтому лучшее применение для блока KRRQD12A — это внешнее подключение.

Данная коробочка рассчитана на ток 12 Ампер.

Есть и более мощная модель на 20А.

Что характерно, габариты у них одинаковые, а разница в цене пару десятков рублей.

Казалось бы лучше взять ее, но для стандартной розетки в 16А более выгоден первый вариант. Не будет желания подключать более мощную нагрузку и тем самым подпалить все контакты.

Мастера самоделкины конечно собирают подобные схемки и своими руками, на основе тиристоров ВТА 12-600 или других, конденсаторов, динистора и парочки мелких резисторов. Примеров схем в интернете можно найти множество.

Но рядовому пользователю инструмента, гораздо проще все это купить в уже готовом компактном корпусе. Заказать подобный блок можно по ссылке отсюда.

Кстати будьте внимательны, есть похожие устройства, но с тремя проводками. Например XS-12/D3.

Или другие модели внешне похожие на KRRQD.

Но они собраны на несколько другом принципе и их нужно устанавливать после кнопки ПУСК, в самом инструменте. Напряжение на них должно подаваться только в момент замыкания пусковой кнопки болгарки и сразу исчезать после ее отпускания.

Схема подключения на них следующая:

Фаза подается на контакт «А», ноль на «С». Далее фаза выходным проводом управления идет на двигатель (это как раз третий проводок).

В двухпроводном блоке такого нет, так как подключается он в разрыв цепи, и напряжение (разность потенциалов) к нему прикладывается только в момент пуска и работы инструмента.

https://www.youtube.com/watch?v=ZRJMPlml-0E

Еще один момент — так называемый электрический тормоз или тормозная обмотка на торцовках. С 3-х проводным внешним УПП он может не работать, а вот с 2-х проводной моделью будет.

Самое главное требование для такой розетки — это ее мобильность. Поэтому вам понадобится переноска.

С помощью нее можно будет плавно запускать инструмент в любом месте — в гараже, на даче, при строительстве своего дома на разных участках стройплощадки.

Первым делом переноску нужно разобрать.

Основные провода питания в ней могут быть либо припаяны, либо подсоединены на винтовых зажимах.

В зависимости от этого, также будет происходить и подключение вашей дополнительной розетки. Это должна быть именно дополнительная розетка возле переноски, чтобы иметь возможность одновременно подключать инструмент в разных режимах.

Кстати, если вы по ошибке включите болгарку или циркулярку, имеющие заводской встроенный плавный пуск в розетку, также снабженной таким УПП, то на удивление все будет работать. Единственный момент — получится задержка запуска пилы или оборотов диска на пару секунд, что не очень удобно в работе и без привычки может озадачить.

Видео:Все неопытные мастера допускают эту ошибку! 👉 Как не сломать инструмент при ремонте!Скачать

Все неопытные мастера допускают эту ошибку! 👉 Как не сломать инструмент при ремонте!

Как подключить электроинструмент не зная схемы

Как Подключить Болгарку Напрямую Без Кнопки

Как подключить электроинструмент? Такой вопрос очень часто возникает при ремонте электроинструмента когда нет электрической схемы, прибор частично или полностью разобран, разукомплектован и вдобавок подвергался неоднократному, неумелому ремонту.

Провода торчат в разные стороны, некоторые из них соединены между собой, концы других оголены. Казалось бы, что в этом хаосе, в котором нет никакой логики, невозможно разобраться.

На самом деле, правильно и без проблем подключить можно любой электромотор, даже не зная схемы. Нужно только знать его тип, особенности конструкции и хотя бы основы теории.

Покажу это на примере подключения фрезера Macita3612C.

Кажется, что в этом хаосе проводов без схемы невозможно разобраться, но поверьте, это не так. Более того, без некоторых проводов можно обойтись, а некоторые просто не нужны.

Иногда, при ремонте или восстановлении работоспособности электроинструмента возникает необходимость подключить устройство к сети при этом сохранив весь тот функционал каким, электроинструмент обладал изначально, но из корпуса только торчат провода, причём довольно много (в моём случае 6), а электрической схемы нигде не удается найти. Что делать? На самом деле, всё не так страшно и сложно.

Отличительный признак коллекторного электродвигателя коллекторный узел.

Вовсе не обязательно знать что и как было сделано изначально. Для того чтобы подключить электромотор инструмента нужно сделать следующее:

  1. Найти питающую цепь.
  2. При необходимости подключить конденсаторы.
  3. Подключить коммутирующее устройство.

Методика нахождения проводов питания

Если вы обладаете хоть какими-то навыками электротехнических работ то чтобы подключить к сети любой электроинструмент достаточно только знать, помнить эту незамысловатую схему.

В ручном электроинструменте любого предназначения, как правило, используется универсальный коллекторный электродвигатель (УКД). Универсальность эта весьма условна и означает только то что двигатель теоретически может работать от постоянного и от переменного тока.

На практике при ремонте, эту особенность не применишь, важнее знать принципиальную схемы УКД. Взглянув на которую можно сделать важный практический вывод.

Один из пучка входящих в корпус двигателя проводов непременно должен быть подключён к одной из обмоток статора, а через неё к контактной площадке щётки.

Чтобы убедиться в этом нужно выкрутить или снять обе пробки щеткодержателей и вынуть щётки. Затем, коснувшись одним щупом мультиметра к контактной площадке одной из щёток, другим щупом последовательно прозвонить все проводники. Если искомый провод не будет найден, перейти к другой площадке. В конце концов, нужный проводник обязательно отыщется.

https://www.youtube.com/watch?v=eJnOk6LomJE

В этом случае удобно пользоваться мультиметром со звуковой прозвонкой. В зависимости от конструктивных особенностей исследуемого аппарата сопротивление в некоторых цепочках может оказаться очень небольшим и это может ввести в заблуждение.

Методика поиска нужного провода проста, обыкновенная прозвонка.

Как найти второй питающий проводник

Искать провод, идущий на вторую щётку нужно по-другому. Дело в том, что проводник может быть подключен не напрямую к электромотору, а через какое-нибудь устройство, обеспечивающее функциональные возможности электроинструмента.

Таких опций немного: регулятор оборотов с функцией поддержания постоянных оборотов под нагрузкой, плавный пуск.

Так вот, все эти устройства в цепи питания электродвигателя включены последовательно, поэтому прежде чем обнаружить второй провод питания электродвигателя на входе, придётся найти выходящий проводник с регулирующего устройства. Для этого приборчик нужно извлечь из корпуса инструмента. Обычно он прячется где-то неподалёку. В моём случае под верхней крышкой корпуса.

Контроллер оборотов легко извлекается и даже без прозвонки сразу видно, что куда идёт в том числе входящий и выходящий провода питания. С помощью мультиметра убеждаемся что каждый из питающих проводников сидит только на одной из щёток и в принципе всё. Можно подавать напряжение, двигатель будет работать.

Подключить контроллер оборотов просто. 1 – пара на потенциометр. 2 – пара на датчик Холла или тахометр. 3;5 – провода питания. 4 – выходной провод на электродвигатель.

Подключение конденсатора в цепи коллекторного электродвигателя

Хотя электродвигатель и работает, но на самом деле, это ещё не всё. Остались несколько бесхозных проводков, к которым припаяны пару конденсаторов. Сейчас, повсеместно серии TNS. В старом инструменте можно было встретить что-то советское, например, К73-17.

Емкость их может быть разной в пределах 0,1-0,5 μF, рабочее напряжение 250 – 600 В.

При их подключении необязательно знать все особенности разводки проводников конкретной модели электроинструмента (иногда довольно замысловатые), достаточно только помнить, что в цепи коллекторного электродвигателя все конденсаторы, сколько бы их ни было, подключаются параллельно питающей цепи.

Если конденсаторов несколько то их соединение между собой может быть любым: параллельным, последовательным или комбинированным.

Пусть вас не смущает, если на одном из конденсаторов окажется три вывода. Средний вывод подключается к корпусу электромотора. Для чего это делается, читайте здесь.

Для чего в цепи коллекторного электродвигателя нужен конденсатор

Основное предназначение конденсатора в цепи однофазного коллекторного электродвигателя, снижение искрообразования при сопряжении щёток с ламелями коллектора и как следствие более долгий срок службы электроинструмента.

Однако, не стоит преувеличивать его роль. Конденсаторы, как бы тщательно не были подобраны их параметры (ёмкость), повлиять на механический износ коллектора и щёток не могут, разве что несколько снизить интенсивность выжигания металла ламелей.

В цепи однофазного коллекторного электродвигателя переменного тока конденсаторы подключаются параллельно питающей цепи.

Другая польза, срезание высокочастотной реактивной составляющей.

Учитывая повсеместное применение импульсных блоков питания и цифровое кодирование радиосигнала, реального проку от этой опции почти нет, но как бы там ни было индуктивные выбросы (в этом случае помехи) действительно не попадают в электросеть.

На самом деле сфера применения конденсаторов в цепях электромоторов шире и роль их гораздо весомее, но это совсем другие электродвигатели, другие приборы и схемы их подключения то же другие.

Типовые схемы подключения кнопок пуска электроинструмента

Прежде всего, все кнопки пуска я бы разделил по способу функционирования, который зависит от предназначения электроинструмента.

  • При работе с дрелью, шуруповёртом, перфоратором имеет значение оперативное включение, выключение инструмента, изменение частоты и направления вращения его патрона.
  • При работе с болгаркой такая оперативность не к чему. Более того, для исключения случайного запуска инструмента механизм выключателя сознательно делают довольно затруднительным.
  • Несанкционированный запуск фрезера не так опасен, оперативность отключения не нужна, а регулятор оборотов в некоторых случаях вынесен на корпус. Поэтому для включения фрезера применяется тумблер с фиксированными положениями рычага.

Кнопка пуска для перфоратора, дрели, шлифмашинки

Даже на картинке видно, что к кнопке пуска перфоратора, дрели и других подобных устройств, должно быть подключено, как минимум шесть проводов. Пара входящих, пара выходящих и пара проводов к конденсатору.

Фотография получилась не слишком вразумительной, кажется что проводов семь, но на самом деле лишний провод – это средний отвод от конденсатора, который садится на землю, а за её отсутствием, на корпус электромотора.

Таких кнопок много от простых и дешёвых БУЭ, FA (цена 150 – 350 руб), до дорогих, но не менее простых Macita HR-1830/1640, стоимостью 1500 рублей.

Собственно, неважно какая именно кнопка будет установлена. Лишь бы она подходила по размерам и соответствовал её ампераж, а о том как подключить кнопку, в том числе с реверсом, читайте здесь.

Выключатель для фрезера

В моём случае установлен трёхконтактный выключатель ALD163. В одной из ручек, которые устанавливаются по мере необходимости предусмотрено установочное место под ALD164.

Выше я писал о замысловатости разводки некоторых моделей электроинструмента Так вот применяемый способ коммуникации выключателя ALD163 во фрезере Macita3612C как раз из этого ряда.

Хотя контактов три и к каждому из них подключен провод фактически работают и нужны только два.

Проводники контактов 1; 2 дублируют друг друга и если не знать что предусмотрена установка второго выключателя то принадлежность лишнего проводка так и останется загадкой.

Выключатель для болгарки

Собственно, сама по себе кнопка пуска болгарки УШМ-020, шести амперная 5Е4, включается очень легко. Буквально легким нажатием пальцев. Труден для переключения, а особенно для фиксации, механизм привода выключателя. Хотя стремление производителя понятно, обезопасить пользователя, но на мой взгляд, Дифмаш, в этом случае явно перестарался.

Здесь, другая беда. Некоторые производители, например, Дифмаш на своём изделии УШМ-020, сделал выключатель настолько тугим и неудобным при включении, что это превращается в настоящую проблему, решить которую можно только заменой выключателя на что-то аналогичное, более удобное, но а подключить такой выключатель я думаю не составит проблем.

📺 Видео

Ремонт болгарки или удаление регулятора скоростиСкачать

Ремонт болгарки или удаление регулятора скорости

Замена стандартной кнопки включения на болгарке (ЛАЙФХАК)Скачать

Замена стандартной кнопки включения на болгарке (ЛАЙФХАК)

подключение кнопки дрелиСкачать

подключение кнопки дрели

Болгарка (УШМ) не включалась. Все банально. The Bulgarian (LBM) is not included. All banal.Скачать

Болгарка (УШМ) не включалась.  Все банально. The Bulgarian (LBM) is not included. All banal.

Можно выкинуть плавный пуск из болгарки?Скачать

Можно выкинуть плавный пуск из болгарки?

Ремонт выключателя болгарки легко!Скачать

Ремонт выключателя болгарки легко!

САМЫЕ ТУПЫЕ ОШИБКИ ПРИ РЕМОНТЕ БОЛГАРКИСкачать

САМЫЕ ТУПЫЕ ОШИБКИ ПРИ РЕМОНТЕ БОЛГАРКИ

Болгарка не включается - что делатьСкачать

Болгарка не включается - что делать

Болгарка...Замена пускового переключателя....Скачать

Болгарка...Замена пускового переключателя....

Bosch болгарка GWS не работает клавиша кнопка.Скачать

Bosch болгарка GWS не работает клавиша  кнопка.

Как устроена кнопка с регулировкой оборотов в электроинструментеСкачать

Как устроена кнопка с регулировкой оборотов в электроинструменте

Не включается болгарка. Ремонт. (замена кнопки) Интерскол УШМ-125/900Скачать

Не включается болгарка. Ремонт. (замена кнопки) Интерскол УШМ-125/900

Зачем конденсатор в электроинструменте?Скачать

Зачем конденсатор в электроинструменте?

Как правильно подключить кнопку?Скачать

Как правильно подключить кнопку?

Ремонт кнопки болгарки без затратСкачать

Ремонт кнопки болгарки без затрат
Поделиться или сохранить к себе:
