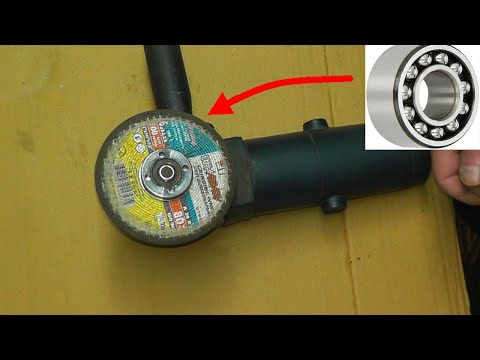

Видео:Замена подшипников на болгарке. Replacement of bearings angular polishers.Скачать

Замена подшипников на болгарке.  Replacement of bearings angular polishers.

Как самостоятельно произвести ремонт болгарки

Как Поменять Подшипник На Болгарке

Одним из самых распространенных бытовых приборов для ремонтно-строительных работ считается болгарка, или углошлифовальная машинка (УШМ). При эксплуатации машинки нередки случаи сильных нагрузок и неосторожного обращения, что ведет к износу деталей и поломке. Но ремонт УШМ возможно произвести самостоятельно. Для этого стоит посмотреть, как делать ремонт болгарки своими руками на видео.

Устройство болгарки

  1. Якорь болгарки (ротор) является самым перенагруженным элементом механизма УШМ. Он подвергается температурным, электромагнитным и механическим повреждениям, поэтому его выход из строя не удивителен. Обмотка якоря при нагреве может перегореть, что приведет к короткому замыканию. Поэтому ремонт якоря болгарки своими руками – частая практика.
  2. При выходе из строя коллектора во время работы от сильной вибрации щеток происходит их обгорание, поэтому появляется весьма заметное искрение. Щетки проводят ток к коллектору.
  3. Подвержены сильному износу и подшипники на валу ротора, которые могут при несвоевременной замене полностью разрушиться. Их нужно проверять в случае появления посторонних шумов от работы машинки.
  4. Неподвижной частью электродвигателя болгарки является статор, на котором содержится обмотка. Сам статор довольно редко бывает причиной поломки болгарки.
  5. Редуктор – механизм передачи вращения, который нуждается в своевременной чистке и смазке.
  6. Проще всего на болгарке заменить щетки, но это и самая частая процедура в ремонте, т.к. они изготавливаются на основе графита.

Рекомендации перед началом ремонта

Стоит учесть, что технологии ремонта УШМ разных моделей и производителей могут отличаться. Так, ремонт болгарки Интерскол своими руками разнится от ремонта неисправностей машинки Бош.

То есть важно знать особенности вашей УШМ и иметь на руках схему от нее, тогда ремонт болгарки своими руками возможно выполнить легко и качественно.

Ремонт болгарки своими руками

Только ознакомившись с подробным описанием и схемой УШМ, можно приступать к ее разборке. Починка должна иметь определенную последовательность действий. И самое главное – соблюдение техники безопасности.

Шнур питания

Разрыв электропровода у рукоятки – наиболее распространенная проблема отказа прибора работать. Чтобы удостовериться в этой неисправности на кнопке, необходимо воспользоваться стандартным тестером напряжения. Только после этого проверить, работает ли сама кнопка.

Замена подшипника

Если вы заметили увеличение люфта вала шпинделя, значит, необходима замена игольчатого подшипника. К слову, он есть не во всех моделях УШМ. Для его демонтажа следует разобрать корпус и достать вал большой шестерни.

Используя машинный метчик, достается внутренняя обойма, находящаяся в поврежденном подшипнике.

Метчик необходимо зажать в патрон шуруповерта и вкрутить в обойму подшипника. Когда дно корпуса будет достигнуто, нужно продолжить медленное вкручивание, чтобы обойма поднялась по резьбе.

Демонтаж косозубых шестеренок

Из-за повреждения косозубых шестеренок происходит поломка редуктора. Зачастую заменяется малая ведущая шестеренка, прикрепленная к валу ротора, которую крепят двумя способами:

  1. Прибегают к шпоночному соединению с зажиманием гайкой;
  2. Применяют резьбовое соединение.

Ведомая большая шестеренка также может быть прикреплена при помощи шпоночного соединения, но также и путем напрессовывания на вал.

Отличия в ремонте УШМ Интерскол

При соблюдении корректных условий эксплуатирования ремонт болгарки Интерскол своими руками может производиться весьма редко.

Для того чтобы заменить шестеренки редуктора, разбирается его корпус, и освобождается крышка. Так как ведомая шестеренка прикреплена путем напрессования, снять ее нужно с помощью пресса. Далее убрать подшипник съемником.

https://www.youtube.com/watch?v=XepDkK8rrig

Если сгорел статор, нужно посчитать, сколько витков у провода, и каково его сечение.

Не лишним будет посмотреть ремонт болгарки Интерскол своими руками на видео.

Особенности ремонта УШМ Бош

Конструкция всех моделей линейки Бош имеет идентичную схему. Ремонт болгарки Бош своими руками обычно сводится к замене подшипников.

Вал шпинделя напрессовывается к ведомой шестерне. Держится на игольчатом подшипнике в корпусе редуктора, который при износе оставляет внутри лишь обойму. Ведущая шестеренка крепится к валу ротора левой резьбой, а затем фиксируется гайкой.

Ремонт УШМ Макита

Отличается болгарка Макита своим защитным корпусом, который можно быстро снять. Это можно назвать плюсом, т.к. болгарки этой фирмы наиболее часто подвержены поломкам. Это относится в основном к подделкам, заполонившим отечественный рынок.

Реальная углошлифовальная машинка фирмы Макиты славится своей долговечностью и надежностью. Несмотря на то, подделка или настоящая болгарка попала к вам в руки, наиболее распространенной причиной поломки все равно будет редуктор и его шестеренки.

Это становится заметно при появлении пробуксовки ведомой шестерни, заклинивания редуктора и увеличения люфта вала.

При ремонте сначала разбирается болгарка. Отсоединяется редуктор от корпуса статора, для этого высвобождаются щетки и выкручиваются винты. Далее убираются винты, удерживающие крышку ротора.

Ведомую шестерню можно снять прессом, а ведущая прикреплена шпоночным соединением с фиксирующей гайкой. Съемниками снимаются подшипники вала ротора.

Таким образом, какая бы болгарка у вас ни была, при должном изучении проблемы можно починить основные неисправности самостоятельно своими руками. Главное, правильно разбираться в схеме и иметь необходимый для ремонта инвентарь.

Несмотря на это, УШМ является сложным механическим электроинструментом, и нередки случаи повреждения более труднодоступных узлов механизма. В этом случае, если вы ранее не сталкивались с подобными поломками, эффективнее будет сперва проконсультироваться со специалистами именно по вашей проблеме.

Видео:Замена подшипника редуктора болгаркиСкачать

Замена подшипника редуктора болгарки

Как Поменять Подшипник На Болгарке

Как Поменять Подшипник На Болгарке

Как поменять подшипник на болгарке

Мы успешно продвигаем

Термины

Якорь – крутящийся элемент электродвигателя, содержащий обмотки.Коллектор – место на якоре, к которому выведены что остается сделать нашему клиенту обмотки. Смотрится как ряд изолированных меж собой пластинок.Статор – недвижная часть электродвигателя, содержащая обмотки.Щетки – угольные параллелепипеды, подводящие ток к коллектору.

Редуктор – механическое устройство для передачи вращения с изменениям мощности не скорости вращения.

Самым нужным инвентарем в быту после дрели является углошлифовальная машинка как еще его именуют, как именуют ее почаще, болгарка.

Болгарка применяется для резки металлов, дерева, бетона, шлифования разных поверхностей, прорезание просветов, дверей, нишь.

Если естественно болгарка, то применение ей отыщите всегда не в особенности грустно бывает когда как нефть перестает нормально работать, возникают рывки, дерганье, запах гари…

Болгарки нашему клиенту остается устроены идиентично: продолговатый корпус в каком размещается движок не редуктор, с боковой стороны прикручивается ручка не защитный кожух.

На корпусе болгарки размещается наклейка с начальными данными. Тут с легкостью отыщите как личный номер болгарки, так не напряжение питания – 230 В. Тут имеется ввиду очень допустимое напряжение в сети. Частота тока в сети – 50 Гц. Ток употребления – 5 А.

Мощность потребляемая от сети – 1100 Вт, как нефть выходит как произведение меж множителями напряжения (220 В) не тока (5 А). Частота вращения диска, установленного на болгарку – 2800-11000 об/мин. Конкретно сам якорь крутится с большей скоростью, чем диск. Непосредственно на этой болгарке для вас ступенчатое регулирование скорости вращения.

Диск устанавливаемый на болгарку имеет внешний поперечник 125 мм, крепежная гайка диска имеет резьбу М14.

Бытовой инструмент рассчитанный на фазное напряжение 220 В имеет обмотку якоря не обмотку статора. Передача энергии от сети на якорь осуществляется используя графитовых щеток.

Напряжение от сети подается на выключатель, который механически связан с кнопкой включения болгарки. Статорная обмотка состоит из двух половин электрически не связанных.

Якорная обмотка состоит из множества обмоток но в любой момент времени щетки связывают только две обмотки якоря.

https://www.youtube.com/watch?v=NSnujSgrphk

При включении болгарки ток подается на вход половины статорной обмотки, выход статорной обмотки связан со щеткодержателем в который с помощью пружины вставляется щетка.

Щетка передает ток на половину обмотки якоря, с другой стороны другая щетка получает ток и через щеткодержатель передает ток на другую половину статорной обмотки. Ток вошел и вышел из болгарки.

Если вся электрическая цепь исправна, то якорь начнет вращение.

Реверс, т.е. изменение направления вращения диска можно осуществить, если поменять местами провода идущие на щетки от статорных обмоток. Просто отсоединить провода на щетках и поменять местами.

В торце корпуса болгарки располагается красное колесико для ступенчатого регулирования скорости вращения якоря и винт для снятия кожуха.

В этом виде болгарки сами щетки расположены внутри корпуса и доступа к ним нет, но разработчики упростили замену щеток при снятии кожуха. После откручивая винта снимается пластмассовая пластинка и наружный кожух сдвигается в сторону шнура, обнажая все внутренности в том числе и щеткодержатели.

Механизм управления скоростью – электронный. Вся схема залита эпоксидной смолой и наружу вынесены только колесико регулирования скорости и радиатор. Что спрятано внутри. коммерческий секрет фирмы. Когда блок выходит из строя.

скорость перестает регулироваться, но остается на максимальном уровне. В любом случае отчаиваться не стоит, а последовательно с болгаркой можно включить самый обычный диммер. регулятор освещенности.

С его помощью можно регулировать обороты любого коллекторного двигателя переменного тока, главное чтобы мощность двигателя не превышала мощности диммера.

Ремонт Болгарки Своими Руками (Замена Подшипника)

Иногда лучше вовремя провести профилактику инструмента, чем попасть на дорогостоящий ремонт.

Замена подшипников на болгарке. Replacement of bearings angular polishers

Рассмотрена замена всех подшипников качения в болгарке, с разборкой и сборкой попытался максимально доход

По обе стороны от корпуса располагаются стальные щеткодержатели с пружинками в виде завитой полоски стали. Пружина нужна для удерживания щетки прижатой к коллектору якоря даже при сильных вибрациях и нагреве самого якоря.

Пружина прижимает щетку и по мере стирания щетки пружина все ниже опускается в стальной щеткодержатель. Щетки стираются и уменьшаются. Когда их длина становится недостаточной болгарка перестает работать. В дорогих моделях внутри щетки находится пружинка, которая отталкивает щетку от коллектора якоря. В дешевых моделях щетки не снабжаются встроенной пружинкой.

При выборе новых щеток лучше обращаться в сервисные центры конкретно вашего производителя болгарки.

Дело в том, что также как художник по графике выбирает двадцать различные простых карандашей с разной мягкостью, так и производители болгарок специально разрабатывают щетки под определенный тип коллектора.

Если использовать другие щетки, например от генератора для ВАЗа, то скорее всего скоро перегорит якорь, но на первое время как решение проблемы такие щетки сгодятся.

Кнопка включения болгарки представляет собой пластмассовую коробочку с механической рычажной передачей. Коробочка достаточно громоздкая, чтобы предположить что она коммутирует большие токи включения и что кнопка идет не только в это оборудование.

В головной части болгарки имеется редуктор, который увеличивает скорость вращения диска до 11000 об/мин. Шток редуктора на который одевается диск, содержит срезанную шайбу, которая прочно садится на вал и имеет опорную площадку с резиновым кольцом для посадки диска.

Рядом расположена лапка с пропилами, которая фиксирует защитный кожух. Для большей безопасности защитный щиток можно сдвигать с последующей фиксацией. Лапку нажимают вниз к болгарке и сдвигают щиток на нужный уровень, после чего лапку отпускают и она фиксирует щиток.

Гайки для крепежа диска бывают самозажимные SDS и обычные с отверстиями под ключ.

https://www.youtube.com/watch?v=7Sw6mwlChX4

Редуктор держится на четырех винтах. Если их раскрутить и осторожно подковырнув отверткой открыть крышку, то предстанут детали редуктора. Шестерня на валу якоря имеет левую резьбу и с помощью резьбового соединена с валом якоря.

В редукторе применены подшипники качения, т.е. обычные втулки обильно смазанные солидолом. Зубья на модели мощностью 1100 Вт – прямые, видимо этого вполне достаточно при слесарных работах, а вот в моделях 1500 Вт применяются шестерни с кривозубыми зубьями.

Для того чтобы извлечь якорь нежно вынуть щетки, снять редуктор и вытянуть якорь из корпуса за шестерню. На другом конце якоря, ближнем к шнуру надет подшипник качения, который утоплен в пластмассу корпуса. Чтобы вынуть якорь нужно тянуть сильно и осторожно.

Якорь представляет собой стальной стержень на который напрессована стальная клетка набранная из пластин. В пазах клетки уложены витки медного изолированного провода. На задний конец якоря, называемый коллектором, выведены все концы обмоток. На переднем конце якоря располагается шестерня для передачи вращения.

Чтобы выиграть в силе, которую нужно приложить к диску для работы используют шестереночную передачу. Для болгарки мощностью 2 кВт шестерня якоря имеет 10 зубьев, а шестерня круга – 41 зуб.

Получается, что при скорости вращения круга 8000 об/мин якорь вращается 8000X41/10=32800 об/мин. Если при этом учесть что количество контактных пластин коллектора 36, то 32800X36/60=19680 Гц.

Это приблизительно та частота которая дает помехи в сеть и для устранения которой нужны ферритовые кольца.

Шестерня диска располагается на валу. На производстве шестерню нагрели, а вал охладили. После этого шестерню надели на вал.

Получившееся соединение отличается дешевизной, простотой и не практически не дает возможности снять шестерню не повреждая корпуса редуктора. Нагрев собранной детали вызовет расширение как вала так и шестерни. Единственное чем можно снять шестерню – съемник.

При этом захваты лап съемника должны быть достаточно тонкими и крепкими чтобы зайти в маленький зазор между корпусом и шестерней.

Шестерня вала крепится на резьбе. Наверное, производители высчитали, что чаще разлетается шестерня якоря, чем шестерня редуктора. На данной модели шестерни косозубые чтобы увеличить отдаваемую мощность.

Шестерня имеет ПРАВУЮ резьбу. Для окручивая шестерню нужно обмотать ее тряпкой чтобы не сломать зубья при откручивании, зажать газовым ключом и крутить ПРОТИВ ЧАСОВОЙ СТРЕЛКИ.

После снятия шестерни становится видно, что резьба сделана не на всем протяжении высоты шестерни , а лишь на ее небольшом участке. Участок без резьбы позволяет надеть шестерню ровно, без перекосов.
