Самым востребованным инструментом в быту после дрели является углошлифовальная машинка или, как называют ее чаще, болгарка.

Болгарка применяется для резки металлов, дерева, бетона, шлифования различных поверхностей, прорезание проемов, дверей, нишь.

Если есть болгарка, то применение ей можно найти всегда и особенно обидно бывает когда она перестает нормально функционировать, появляются рывки, дерганье, запах гари…

Болгарки все устроены одинаково: продолговатый корпус в котором располагается двигатель и редуктор, сбоку прикручивается ручка и защитный кожух.

На корпусе болгарки располагается наклейка с исходными данными. Здесь можно найти как личный номер болгарки, так и напряжение питания – 230 В. Здесь имеется ввиду максимально допустимое напряжение в сети. Частота тока в сети – 50 Гц. Ток потребления – 5 А.

Мощность потребляемая от сети – 1100 Вт, она получается как произведение между множителями напряжения (220 В) и тока (5 А). Частота вращения диска, установленного на болгарку – 2800-11000 об/мин. Непосредственно сам якорь вращается с большей скоростью, чем диск.

Конкретно на этой болгарке возможно ступенчатое регулирование скорости вращения. Диск устанавливаемый на болгарку имеет наружный диаметр 125 мм, крепежная гайка диска имеет резьбу М14.

Бытовой инструмент рассчитанный на фазное напряжение 220 В имеет обмотку якоря и обмотку статора. Передача энергии от сети на якорь осуществляется при помощи графитовых щеток.

Напряжение от сети подается на выключатель, который механически связан с кнопкой включения болгарки. Статорная обмотка состоит из двух половин электрически не связанных.

Якорная обмотка состоит из множества обмоток но в любой момент времени щетки связывают только две обмотки якоря.

При включении болгарки ток подается на вход половины статорной обмотки, выход статорной обмотки связан со щеткодержателем в который с помощью пружины вставляется щетка.

Щетка передает ток на половину обмотки якоря, с другой стороны другая щетка получает ток и через щеткодержатель передает ток на другую половину статорной обмотки. Ток вошел и вышел из болгарки.

Если вся электрическая цепь исправна, то якорь начнет вращение.

Реверс, т.е. изменение направления вращения диска можно осуществить, если поменять местами провода идущие на щетки от статорных обмоток. Просто отсоединить провода на щетках и поменять местами.

В торце корпуса болгарки располагается красное колесико для ступенчатого регулирования скорости вращения якоря и винт для снятия кожуха.

В этом виде болгарки сами щетки расположены внутри корпуса и доступа к ним нет, но разработчики упростили замену щеток при снятии кожуха. После откручивая винта снимается пластмассовая пластинка и наружный кожух сдвигается в сторону шнура, обнажая все внутренности в том числе и щеткодержатели.

Механизм управления скоростью – электронный. Вся схема залита эпоксидной смолой и наружу вынесены только колесико регулирования скорости и радиатор. Что спрятано внутри. коммерческий секрет фирмы. Когда блок выходит из строя.

скорость перестает регулироваться, но остается на максимальном уровне. В любом случае отчаиваться не стоит, а последовательно с болгаркой можно включить самый обычный диммер. регулятор освещенности.

С его помощью можно регулировать обороты любого коллекторного двигателя переменного тока, главное чтобы мощность двигателя не превышала мощности диммера.

Обслуживание Макиты GA 5030 Чиним Makita 5030 Repair of power tools maintenance tool

А ты, поделился видосиком??)))) Моя партнёрская программа на You Tube:.

Как поменять ротор на УШМ 230 Makita GA9020S Ремонт большой болгарки Макита Ремонт инструмента

ВК: Лайф канал: Моя

По обе стороны от корпуса располагаются стальные щеткодержатели с пружинками в виде завитой полоски стали. Пружина нужна для удерживания щетки прижатой к коллектору якоря даже при сильных вибрациях и нагреве самого якоря.

https://www.youtube.com/watch?v=OAkPlm8Mmkg

Пружина прижимает щетку и по мере стирания щетки пружина все ниже опускается в стальной щеткодержатель. Щетки стираются и уменьшаются. Когда их длина становится недостаточной болгарка перестает работать. В дорогих моделях внутри щетки находится пружинка, которая отталкивает щетку от коллектора якоря. В дешевых моделях щетки не снабжаются встроенной пружинкой.

При выборе новых щеток лучше обращаться в сервисные центры конкретно вашего производителя болгарки.

Дело в том, что также как художник по графике выбирает двадцать различные простых карандашей с разной мягкостью, так и производители болгарок специально разрабатывают щетки под определенный тип коллектора.

Если использовать другие щетки, например от генератора для ВАЗа, то скорее всего скоро перегорит якорь, но на первое время как решение проблемы такие щетки сгодятся.

Кнопка включения болгарки представляет собой пластмассовую коробочку с механической рычажной передачей. Коробочка достаточно громоздкая, чтобы предположить что она коммутирует большие токи включения и что кнопка идет не только в это оборудование.

В головной части болгарки имеется редуктор, который увеличивает скорость вращения диска до 11000 об/мин. Шток редуктора на который одевается диск, содержит срезанную шайбу, которая прочно садится на вал и имеет опорную площадку с резиновым кольцом для посадки диска.

Рядом расположена лапка с пропилами, которая фиксирует защитный кожух. Для большей безопасности защитный щиток можно сдвигать с последующей фиксацией. Лапку нажимают вниз к болгарке и сдвигают щиток на нужный уровень, после чего лапку отпускают и она фиксирует щиток.

Гайки для крепежа диска бывают самозажимные SDS и обычные с отверстиями под ключ.

Редуктор держится на четырех винтах. Если их раскрутить и осторожно подковырнув отверткой открыть крышку, то предстанут детали редуктора. Шестерня на валу якоря имеет левую резьбу и с помощью резьбового соединена с валом якоря.

В редукторе применены подшипники качения, т.е. обычные втулки обильно смазанные солидолом. Зубья на модели мощностью 1100 Вт – прямые, видимо этого вполне достаточно при слесарных работах, а вот в моделях 1500 Вт применяются шестерни с кривозубыми зубьями.

Для того чтобы извлечь якорь нежно вынуть щетки, снять редуктор и вытянуть якорь из корпуса за шестерню. На другом конце якоря, ближнем к шнуру надет подшипник качения, который утоплен в пластмассу корпуса. Чтобы вынуть якорь нужно тянуть сильно и осторожно.

Якорь представляет собой стальной стержень на который напрессована стальная клетка набранная из пластин. В пазах клетки уложены витки медного изолированного провода. На задний конец якоря, называемый коллектором, выведены все концы обмоток. На переднем конце якоря располагается шестерня для передачи вращения.

Чтобы выиграть в силе, которую нужно приложить к диску для работы используют шестереночную передачу. Для болгарки мощностью 2 кВт шестерня якоря имеет 10 зубьев, а шестерня круга – 41 зуб.

Получается, что при скорости вращения круга 8000 об/мин якорь вращается 8000X41/10=32800 об/мин. Если при этом учесть что количество контактных пластин коллектора 36, то 32800X36/60=19680 Гц.

Это приблизительно та частота которая дает помехи в сеть и для устранения которой нужны ферритовые кольца.

Шестерня диска располагается на валу. На производстве шестерню нагрели, а вал охладили. После этого шестерню надели на вал.

Получившееся соединение отличается дешевизной, простотой и не практически не дает возможности снять шестерню не повреждая корпуса редуктора. Нагрев собранной детали вызовет расширение как вала так и шестерни. Единственное чем можно снять шестерню – съемник.

При этом захваты лап съемника должны быть достаточно тонкими и крепкими чтобы зайти в маленький зазор между корпусом и шестерней.

Шестерня вала крепится на резьбе. Наверное, производители высчитали, что чаще разлетается шестерня якоря, чем шестерня редуктора. На данной модели шестерни косозубые чтобы увеличить отдаваемую мощность.

https://www.youtube.com/watch?v=jH7Ivq0NA8M

Шестерня имеет ПРАВУЮ резьбу. Для окручивая шестерню нужно обмотать ее тряпкой чтобы не сломать зубья при откручивании, зажать газовым ключом и крутить ПРОТИВ ЧАСОВОЙ СТРЕЛКИ.

После снятия шестерни становится видно, что резьба сделана не на всем протяжении высоты шестерни , а лишь на ее небольшом участке. Участок без резьбы позволяет надеть шестерню ровно, без перекосов.

Видео:✅ MAKITA! ✅ Ремонт болгарки makita 9555hn, Болгарка Макита, изменился звук работы!Скачать

✅ MAKITA! ✅  Ремонт болгарки makita 9555hn, Болгарка Макита, изменился звук работы!

Самостоятельный ремонт кнопки включения шлифмашины

Как Разобрать Болгарку Макита

Сервисные центры Makita в городах: Москва, Санкт-Петербург, Липецк, Новосибирск, Екатеринбург, Нижний Новгород, Казань, Челябинск, Самара

Зачастую как и во многих других электроинструментах, в болгарках выходит из строя пусковая кнопка, которую несложно заменить самостоятельно

В данном случае большинство пользователей предпочитает обращаться за помощью в авторизованные сервисные центры компании-производителя, особенно если инструмент еще не выработал гарантийный срок.

Однако можно пойти другим путем, взявшись за ремонт инструмента своими руками.

Тем более что ничего сложного в этом деле нет, и для возвращения работоспособности болгарке вам понадобится совсем немного знаний электротехники, доступный в хозяйстве инструмент и аккуратное отношение к делу.

Рассмотрим технологию замены вышедшей из строя кнопки включения болгарки на примере устройства, выпущенного известной японской компанией Makita. Если у вас дома имеется угловая шлифмашина другого бренда, то ничего страшного в этом нет: большинство болгарок имеет сходные конструктивные особенности, поэтому схема разборки и сборки устройства будет примерно одинаковой.

Для проведения ремонта болгарки вам понадобится

  • Новый исправный выключатель болгарки;
  • Набор отверток с разными типами шлицов;
  • Фотокамера или листок бумаги с ручкой или карандашом;
  • Круглогубцы или пинцет.

Порядок замены кнопки включения в угловой шлифовальной машине Makita

  1. Отключаем болгарку от сети электропитания. Просто убедитесь, что вилка электроинструмента вынута из розетки.
  2. Разбираем корпус болгарки. Для этого выкручиваем отверткой все доступные взгляду винты и снимаем верхнюю часть ее корпуса.

    Открученные винты складываем в специальную емкость, чтобы не затерялись после разборки. Отделяем кнопку блокировки шпинделя и снимаем заднюю часть корпуса.

  3. Делаем снимок подключения проводов фотокамерой или зарисовываем контактную схему на листке бумаги, чтобы не ошибиться при обратной сборке болгарки.

  4. Извлекаем вышедший из строя выключатель болгарки. Используя пинцет или круглогубцы, аккуратно отделяем от клемм провода, идущие от выключателя к электрическому двигателю болгарки. Переворачиваем болгарку, выкручиваем винт, который удерживает металлическую пластину, фиксирующую провод питания шлифовальной машинки.

    Извлекаем сетевой шнур из корпуса устройства. Чтобы извлечь поломанный выключатель болгарки, сдвигаем назад пластину, которая фиксирует его в корпусе машинки, и, используя круглогубцы, вынимаем его наружу.

  5. Устанавливаем новый исправный выключатель. Сборку устройства производим в обратном порядке.

    Сначала подсоединяем сетевой шнур, закрепляем его пластиной, препятствующей излишнему натяжению проводов, и закрепляем фиксирующим винтом.

  6. Переворачиваем болгарку и подключаем к ее выключателю все провода, идущие к электродвигателю, сверяясь при этом с зарисованной схемой или цифровым снимком.



  7. Собираем корпус болгарки. Аккуратно укладываем все провода внутрь корпуса, чтобы не повредить их при закрытии крышки. Устанавливаем на место блокировочную кнопку шпинделя, подсоединяем верхнюю и нижнюю часть корпуса и закрепляем их винтами.

  8. Включаем болгарку в сеть электропитания, нажимаем кнопку включения и проверяем правильность работы устройства.

Как видите, ничего сложного в процессе замены включателя болгарки нет, и вы сами сможете справиться с задачей в течение получаса.

Где отремонтировать шлифмашину Makita?

Самостоятельно меняем патрон на электродрели

https://www.youtube.com/watch?v=6w6knu6HXYg

Как заменить графитовые щетки в шлифмашине

Самостоятельно ремонтируем болгарку

Самостоятельный ремонт электролобзика

Самостоятельно меняем графитовые щетки шуруповерте DeWALT

Как самостоятельно заменить блок включателя шуруповерта DeWALT

Разбираемся с типовыми неисправностями аккумуляторного шуруповерта

Как разобрать дрель для ремонта

Универсальные советы по ремонту любого электроинструмента

Самостоятельно меняем блок включения дрели

Ваш перфоратор может работать долго и без проблем

Самостоятельно меняем выключатель на маятниковой пиле

Обслуживание роторов и щеток двигателей электроинструмента

Решаем проблемы с дрелью

Как самостоятельно заменить сетевой шнур электролобзика

Как самостоятельно заменить выключатель на электрической дрели

Видео:Сгорела болгарка (УШМ) / Разбираем, прозваниваем, ремонтируем УШМСкачать

Сгорела болгарка (УШМ) /  Разбираем, прозваниваем, ремонтируем УШМ

Как самостоятельно произвести ремонт болгарки

Как Разобрать Болгарку Макита

Одним из самых распространенных бытовых приборов для ремонтно-строительных работ считается болгарка, или углошлифовальная машинка (УШМ). При эксплуатации машинки нередки случаи сильных нагрузок и неосторожного обращения, что ведет к износу деталей и поломке. Но ремонт УШМ возможно произвести самостоятельно. Для этого стоит посмотреть, как делать ремонт болгарки своими руками на видео.

Устройство болгарки

  1. Якорь болгарки (ротор) является самым перенагруженным элементом механизма УШМ. Он подвергается температурным, электромагнитным и механическим повреждениям, поэтому его выход из строя не удивителен. Обмотка якоря при нагреве может перегореть, что приведет к короткому замыканию. Поэтому ремонт якоря болгарки своими руками – частая практика.
  2. При выходе из строя коллектора во время работы от сильной вибрации щеток происходит их обгорание, поэтому появляется весьма заметное искрение. Щетки проводят ток к коллектору.
  3. Подвержены сильному износу и подшипники на валу ротора, которые могут при несвоевременной замене полностью разрушиться. Их нужно проверять в случае появления посторонних шумов от работы машинки.
  4. Неподвижной частью электродвигателя болгарки является статор, на котором содержится обмотка. Сам статор довольно редко бывает причиной поломки болгарки.
  5. Редуктор – механизм передачи вращения, который нуждается в своевременной чистке и смазке.
  6. Проще всего на болгарке заменить щетки, но это и самая частая процедура в ремонте, т.к. они изготавливаются на основе графита.

Рекомендации перед началом ремонта

Стоит учесть, что технологии ремонта УШМ разных моделей и производителей могут отличаться. Так, ремонт болгарки Интерскол своими руками разнится от ремонта неисправностей машинки Бош.

То есть важно знать особенности вашей УШМ и иметь на руках схему от нее, тогда ремонт болгарки своими руками возможно выполнить легко и качественно.

Ремонт болгарки своими руками

Только ознакомившись с подробным описанием и схемой УШМ, можно приступать к ее разборке. Починка должна иметь определенную последовательность действий. И самое главное – соблюдение техники безопасности.

Шнур питания

Разрыв электропровода у рукоятки – наиболее распространенная проблема отказа прибора работать. Чтобы удостовериться в этой неисправности на кнопке, необходимо воспользоваться стандартным тестером напряжения. Только после этого проверить, работает ли сама кнопка.

Замена подшипника

Если вы заметили увеличение люфта вала шпинделя, значит, необходима замена игольчатого подшипника. К слову, он есть не во всех моделях УШМ. Для его демонтажа следует разобрать корпус и достать вал большой шестерни.

Используя машинный метчик, достается внутренняя обойма, находящаяся в поврежденном подшипнике.

https://www.youtube.com/watch?v=0mREt9V7imM

Метчик необходимо зажать в патрон шуруповерта и вкрутить в обойму подшипника. Когда дно корпуса будет достигнуто, нужно продолжить медленное вкручивание, чтобы обойма поднялась по резьбе.

Демонтаж косозубых шестеренок

Из-за повреждения косозубых шестеренок происходит поломка редуктора. Зачастую заменяется малая ведущая шестеренка, прикрепленная к валу ротора, которую крепят двумя способами:

  1. Прибегают к шпоночному соединению с зажиманием гайкой;
  2. Применяют резьбовое соединение.

Ведомая большая шестеренка также может быть прикреплена при помощи шпоночного соединения, но также и путем напрессовывания на вал.

Отличия в ремонте УШМ Интерскол

При соблюдении корректных условий эксплуатирования ремонт болгарки Интерскол своими руками может производиться весьма редко.

Для того чтобы заменить шестеренки редуктора, разбирается его корпус, и освобождается крышка. Так как ведомая шестеренка прикреплена путем напрессования, снять ее нужно с помощью пресса. Далее убрать подшипник съемником.

Если сгорел статор, нужно посчитать, сколько витков у провода, и каково его сечение.

Не лишним будет посмотреть ремонт болгарки Интерскол своими руками на видео.

Особенности ремонта УШМ Бош

Конструкция всех моделей линейки Бош имеет идентичную схему. Ремонт болгарки Бош своими руками обычно сводится к замене подшипников.

Вал шпинделя напрессовывается к ведомой шестерне. Держится на игольчатом подшипнике в корпусе редуктора, который при износе оставляет внутри лишь обойму. Ведущая шестеренка крепится к валу ротора левой резьбой, а затем фиксируется гайкой.

Ремонт УШМ Макита

Отличается болгарка Макита своим защитным корпусом, который можно быстро снять. Это можно назвать плюсом, т.к. болгарки этой фирмы наиболее часто подвержены поломкам. Это относится в основном к подделкам, заполонившим отечественный рынок.

Реальная углошлифовальная машинка фирмы Макиты славится своей долговечностью и надежностью. Несмотря на то, подделка или настоящая болгарка попала к вам в руки, наиболее распространенной причиной поломки все равно будет редуктор и его шестеренки.

Это становится заметно при появлении пробуксовки ведомой шестерни, заклинивания редуктора и увеличения люфта вала.

При ремонте сначала разбирается болгарка. Отсоединяется редуктор от корпуса статора, для этого высвобождаются щетки и выкручиваются винты. Далее убираются винты, удерживающие крышку ротора.

Ведомую шестерню можно снять прессом, а ведущая прикреплена шпоночным соединением с фиксирующей гайкой. Съемниками снимаются подшипники вала ротора.

Таким образом, какая бы болгарка у вас ни была, при должном изучении проблемы можно починить основные неисправности самостоятельно своими руками. Главное, правильно разбираться в схеме и иметь необходимый для ремонта инвентарь.

Несмотря на это, УШМ является сложным механическим электроинструментом, и нередки случаи повреждения более труднодоступных узлов механизма. В этом случае, если вы ранее не сталкивались с подобными поломками, эффективнее будет сперва проконсультироваться со специалистами именно по вашей проблеме.

Как разобрать редуктор болгарки

Процесс разборки болгарки неразрывно связан с разборкой редуктора болгарки, так как они составляют единое. Болгарку есть вариант разобрать не без необходимости разборки редуктора, однако здесь такая разборка будет не {рабочей. Поэтому далее будут рассмотрены процесс разборки болгарки не редуктора как составляющие единое.

Обслуживание Макиты GA five thousand thirty Чиним Makita five thousand thirty Repair of power tools maintenance tool

А ты, поделился видосиком??)))) Моя партнёрская программа на You Tube:.

Шаг-1. Разборка корпуса болгарки.

Частично разобранный корпус болгарки

Для проведения этой операции нам понадобится отвертка. Лично я использую универсальную-многофункциональную отвертку с храповым механизмом.

Шаг-2. Разборка защитного кожуха

https://www.youtube.com/watch?v=-YFgfsJpH7E

Разборка с помощью отвертки защитного кожуха болгарки

Для разборки защитного кожуха болгарки необходимо открутить болты крепления. Для данной модели болты крепления в количестве four шт. можно открутить отверткой. Для других моделей возможно понадобится гаечный ключ.

Читать далее на сайте http://stroivagon.ru какую болгарку выбрать

Шаг-3. Извлечение редуктора из корпуса болгарки.

Редуктор и корпус болгарки

Редуктор в корпус болгарки (для данной модели) удерживается с помощью четырех болтов. Раскрутите отверткой эти болты, затем предельно осторожно извлекайте из корпуса редуктор болгарки.

Фото-3/1. Внешний вид ротора болгарки

Ротор закреплен жестко с

Для редуктор и ротор электродвигателя закреплены жесткого между собой. Для извлечения ротора из редуктора необходимо сперва разобрать редуктор. Поэтому следующим нашим шагом будет разборка самого редуктора.

Шаг-4. Разборка редуктора болгарки

Разборка с помощью отвертки редуктора болгарки

Редуктор болгарки разбирают не только для ремонта вышедших из строя деталей, но также и для проведения профилактических работ.

Редуктор болгарки является важнейшим узлом и во испытывает определенные нагрузки.

Редуктор состоит из:

1. Корпуса редуктора.

2. Большой шестерни.

3. Ведомой шестерни (шестерня вала якоря).

4. Подшипника, которые нуждаются в смазке для уменьшения сил трения возникающие в процессе работы.

Шаг-5. Внешний вид разобранного редуктора

Детали составляющие редуктор-взгляд изнутри.

Для извлечения ротора из редуктора болгарки следует раскрутить гайку удерживающую ротор в редукторе и с помощью специальных съемников вытащить стержень ротора из редуктора.

Эта операция представляет некоторую трудность и поэтому я настоятельно вам рекомендую проводить ее в условиях ремонтных мастерских. Для самостоятельной разборки необходим специальный инструмент и знания.

Для проведения профилактических работ с целью удаления пыли и грязи, вам не нужна такая детальная разборка.

Такая разборка проводится только при выходе из строя одной из деталей, как например ротора или подшипника.

Процесс извлечения ротора и подшипника из корпуса редуктора

Использование слесарных тисках при разборке редуктора болгарки

Если все же решились на полную разборку редуктора,тогда для успеха затеи понадобятся слесарные тиски и выполнить следующее:

1. со стороны редуктора ключом (смотри фото).

2. Осторожно зажать в тиски корпус ротора и выбить с помощью деревянной палки или легкими ударами молотка корпус редуктора.

3. Изменить положение ротора в тисках и выбить через деревянную доску подшипник.

4. Открутить шестерню с вала ротора.

Конструкция шестерни и

Шестерня имеет правую резьбу

Для извлечения шестерни с вала редуктора следует:

1. Закрепить ротор в тиски (предварительно обмотав его тряпкой).

2. Затем обмотать тряпками шестеню, зажать газовым ключом и повернуть против часовой стрелки.

Извлечение шпинделя и большой шестерни из корпуса

Детали составляющие сборку конструкции

Корпус большой шестерни состоит из:

1. Вращающийся шпиндель.

2. Корпус шпинделя

4. Резиновый уплотнитель.

Для разборки корпуса шпинделя следует начать с извлечения большой шестерни с помощью специальных съемников. После этого зажимают корпус в тиски и выбивают осторожно (легкими ударами через доску) шпиндель с подшипником из корпуса. Далее с помощью специальных съемников или методом описанным выше выбивают подшипник.

Очень важно, своевременно проводить разборку редуктора и заменить смазку (обычно это смазка литол-24) после интенсивного периода эксплуатации. Своевременная замена смазки позволяет значительно продлить срок эксплуатации редуктора болгарки путем предотвращения преждевременного износа составляющих его деталей.

При разборке болгарки особенно во время разборки редуктора очень важно запомнить положение всех деталей в корпусе. Это необходимо для правильной обратной сборки инструмента ведь часто бывает такая ситуация, когда разборка становиться намного проще чем обратная сборка. Для того чтобы лучше можно было усвоить урок как разобрать болгарку, специально для вас я приготовил небольшой видеоролик.

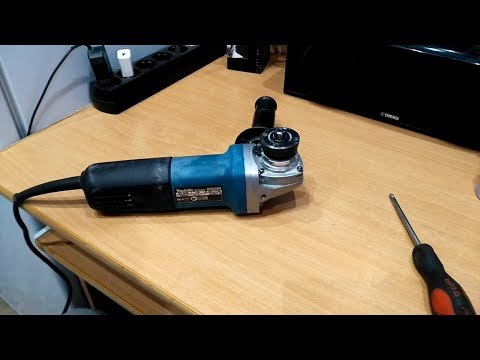

Видео:Быстрый ремонт редуктора! Как поменять шестерни на болгарке Макита 9558Скачать

Быстрый ремонт редуктора! Как поменять шестерни на болгарке Макита 9558

Ремонт болгарки Макита: особенности, типы неисправностей

Как Разобрать Болгарку Макита

Большинство инструментов, используемых в хозяйстве, не застраховано от поломки. Болгарки, которые имеются почти у каждого мастера, со временем выходят из строя.

Различные модели углошлифовальных машин могут быть похожи типом неисправности. Но каждая марки имеет свои особенности в конструкции и комплектующих. Известный бренд Makita ценится за высокое качество – прочность.

Однако устройства этой марки также имеют свойство ломаться.

Ремонт можно сделать в домашних условиях. Запасные части для машины можно легко купить. Прежде чем отремонтировать устройство, необходимо ознакомиться с прилагаемой схемой.

https://www.youtube.com/watch?v=a5oPUb5VLYk

Типы углошлифовальных машин бренда Makita и их особенности

Исходя из диаметра рабочего круга, шлифовальные устройства марки делятся на классы:

  • Легкий – обладают кругом с диаметром 115–125 мм. Отличаются легкой управляемостью.
  • Средний – диаметр круга равен 150–180 мм. Существуют профессиональные модели и бытовые, различаемые мощностью мотора.
  • Тяжелый – диаметр диска 230 мм. Этот класс представляют модели для профессиональных целей при работе с бетоном, кирпичом и т.п. Характеризуются новейшими защитными системами.

Любительские устройства различаются по мощности и цене. Профессиональное оборудование рассчитано на длительные тяжелые нагрузки и обладает увеличенным запасом мощности. Модели с мощностью выше 1000 Вт оснащены удобной задней рукояткой, которая покрыта специальными накладками, защищающими от вибрации.

Что касается конструкции болгарок этой марки, то она характеризуется наличием таких дополнений:

  • лабиринтовое устройство, служащее для предохранения от грязи и пыли;
  • бронированное покрытие обмоток мотора;
  • специальная система для плавного пуска и защиты от перегрузок (Super-Joint-System).

Виды повреждений

Неисправности при работе с УШМ Макита можно подразделить на два вида:

  • электрические (поломка ротора, статора или дефекты в цепи управления);
  • механические (поломка подшипника на шестеренке редуктора).

Для начала нужно произвести осмотр устройства. Механизм работы болгарки заключается в подаче крутящего момента от ротора посредством шестеренки на шпиндель рабочего органа (круг, отрезной камень).

Источниками поломки могут быть повышенные нагрузки, несвоевременная замена щеток, смазки. Благодаря наличию быстросъемного защитного кожуха, модели Макита ремонтируются за короткий промежуток времени.

Устранение неполадок в цепи управления

В цепи управления имеются компоненты, неисправность которых можно устранить самостоятельно. Слабым местом являются щетки. Поэтому их проверка необходима прежде всего. А также следует проверять целостность цепей питания от вилки до клемм выключателя.

Если неисправность заключается в поломке выключателя, то нужно произвести его замену. Если поврежден и оборван питающий провод, то удаляются поврежденные части либо заменяется весь провод.

Ремонт статора

Появление неприятного запаха, постоянный перегрев и самопроизвольный набор скорости свидетельствуют о поломке статора. У статора может оборваться обмотка или произойти короткое замыкание. Используя тестер или прибор ИК-2 можно найти замыкание. В случае неисправности следует осуществить намотку нового провода.

Ремонт ротора

Причиной поломки угловой машины может являться выход из строя статора. Это можно понять по большому числу искр в зоне коллектора и наличию запаха горения. Ротор связан с редуктором. Поэтому при снятии требуется отсоединить его от редуктора. Ремонт ротора заключается в сложной технологии. Практичнее будет произвести замену на новую деталь.

Новый ротор помещается в корпус уже с насаженными подшипниками. А также надевается ведущая шестеренка. Потом следует проверить запрессовку подшипника и закрутить гайку.

Затем ротор с редуктором помещаются в статор. При этом подшипник должен закрываться пыльником и легко крутиться.

Ремонт редуктора

При повреждении редуктора появляется люфт вала шпинделя. Редуктор начинает клинить, а шестерня пробуксовывает. Ремонт редуктора сопряжен обычно с испорченными зубьями шестеренки. Применительно к каждой модели Макита ведомые шестеренки крепятся либо к валу, либо прессуются на шпиндель.

Кроме ведомой шестеренки, редуктор состоит из корпуса и ведущей шестеренки. Чтобы выполнить ремонт УШМ, нужно заменить шестеренки, причем следует провести замену в паре. Потребуется съемник, чтобы снять ведомую шестеренку. А также можно применить пресс.

Не рекомендуется пользоваться молотком из-за хрупкости оболочки корпуса.

Особенности сборки после ремонта

После поиска неисправности болгарки Макита приобретаются комплектующие и производится ремонт. Следует придерживаться следующих рекомендаций:

  • начинать сборку необходимо с проверки деталей на целостность и чистоту;
  • сборка начинается с надевания подшипника на шпиндель;
  • после подшипника устанавливается ведомая шестерня;
  • шпиндель помещается в корпус редуктора, при этом используется резиновое кольцо;
  • болты при сборке редуктора смазываются герметиком;
  • при укладке смазки в корпус редуктора учитывается объем его пространства (объем смазки равен 1/3 объема пространства);
  • в конце сборки проверяется кручение редуктора и завинчиваются болты для крепежа;
  • замена угольных щеток происходит после наработки 7 тыс. часов или износе до 8 мм длины.

Болгарки Макита очень часто подвергаются процедуре ремонта из-за высокого числа поддельных устройств. Частой проблемой является поломка редуктора, а именно – его шестеренок.

Ремонт других марок УШМ

Кроме популярной марки Макита, известны другие шлифовальные устройства марок Бош, Спарки, Stern. Все они отличаются надежностью и легкостью в применении. Но не исключены случаи поломок.

https://www.youtube.com/watch?v=fEQRz-9pGkY

Болгарки Бош часто требуют замены подшипников. Механизм машины основан на кручении вала шпинделя, который запрессован в ведомую шестеренку. А также он опирается на игольчатый подшипник.

Если подшипник разрушается, то его обойма достается очень трудно. Причем ведущая шестерня закрепляется к валу ротора левой резьбой. В итоге происходит фиксация гайкой.

Шестеренка, которая является ведомой, прессуется на вал шпинделя.

Редукторы болгарок Спарки характеризуются шестеренчатой парой, помещенной в корпус. Ведомая шестеренка фиксируется прессом либо шпоночным соединением. Шпонкой служит шарик небольшого диаметра. Ведущая шестеренка закрепляется на валу ротора также шпонкой или праворезьбовой гайкой. Еще болгарки этой модели отличаются легким извлечением щеток без съема рукоятки.

При разборе болгарок Stern редуктор можно не доставать из корпуса. В ходе ремонта следить за шпонкой малой шестерни, которая плохо держится. Смазку необходимо менять своевременно.

Починить любой инструмент пробовать можно и нужно. Болгарки особо не различаются по механизму. Схема всегда прилагается при покупке устройства. Поэтому осуществить ремонт рабочих узлов своими руками может любой умелец, имеющий необходимый инструмент и приспособления.

💡 Видео

Ремонт болгарки Makita.Проверка и замена ротора и статора.Скачать

Ремонт болгарки Makita.Проверка и замена ротора и статора.

УШМ Makita 9069 разборка, ремонт, сборкаСкачать

УШМ Makita 9069 разборка, ремонт, сборка

Как поменять ротор на УШМ 230 Makita GA9020S \ Ремонт большой болгарки Макита \ Ремонт инструментаСкачать

Как поменять ротор на УШМ 230 Makita GA9020S \\ Ремонт большой болгарки Макита \\ Ремонт инструмента

Болгарку с таким звуком лучше не включать! Как починить болгарку Makita 9069sСкачать

Болгарку с таким звуком лучше не включать!  Как починить болгарку Makita 9069s

Самая выносливая болгарка! Макита 9565 Ремонт болгаркиСкачать

Самая выносливая болгарка! Макита 9565  Ремонт болгарки

Makita GA 9030 S / Как починить ушм Макита 230 / Ремонт инструмента / ОбслуживаниеСкачать

Makita GA 9030 S / Как починить ушм Макита 230 / Ремонт инструмента / Обслуживание

#29 Выпуск: Как снять якорь с болгарки ничего не ломая | ЛайфхакСкачать

#29 Выпуск: Как снять якорь с болгарки ничего не ломая | Лайфхак

Настоящий конструктор от Макита! 👉 Такой ремонт стоит КОПЕЙКИ 👍Скачать

Настоящий конструктор от Макита! 👉 Такой ремонт стоит КОПЕЙКИ 👍

Распрессовка шестерни УШМ Makita 9069Скачать

Распрессовка шестерни УШМ Makita 9069

Сгорел или нет? Вот в чём вопрос... / Почернели обмотки / Болгарка дымит / Макита 9555Скачать

Сгорел или нет? Вот в чём вопрос... / Почернели обмотки / Болгарка дымит / Макита 9555

Макита GA5030 ремонт болгарки, замена якоря и смазки якорь искритСкачать

Макита GA5030 ремонт болгарки, замена якоря и смазки якорь искрит

Ремонт Угловой Шлифовальной Машины Makita GA5030Скачать

Ремонт Угловой Шлифовальной Машины Makita GA5030

Как обслужить Makita 9558 \ Как поменять подшипники на УШМ \ Вывалилась кнопкаСкачать

Как обслужить Makita 9558 \\ Как поменять подшипники на УШМ \\ Вывалилась кнопка

Как поменять ротор на Makita GA 5030 \ Ремонт инструмента Макита\ Замена якоряСкачать

Как поменять ротор на Makita GA 5030 \\ Ремонт инструмента Макита\\ Замена якоря

САМЫЕ ТУПЫЕ ОШИБКИ ПРИ РЕМОНТЕ БОЛГАРКИСкачать

САМЫЕ ТУПЫЕ ОШИБКИ ПРИ РЕМОНТЕ БОЛГАРКИ

Ремонт болгарки Makita 9555 (замена кнопки и щеток)Скачать

Ремонт болгарки Makita 9555 (замена кнопки и щеток)
Поделиться или сохранить к себе:
