Среди домашних мастеров наиболее распространены патроны для дрели двух видов — ключевые (зубчато-венцовые) и быстрозажимные (БЗП). Особенности эксплуатации именно этих патронов мы попробуем разобрать в данной статье и всесторонне осветить все основные нюансы и сложности работы с ними.

Наиболее распространенными для бытовых дрелей и шуруповертов являются зубчато-венцовые и быстрозажимные патроны

Содержание
  1. Основные виды патронов для дрели
  2. Конструкция и особенности зубчато-венцового патрона
  3. Как снять патрон с резьбовым соединением
  4. Замена и разборка патрона на дрели
  5. Инструкция и схемы по сборке перфораторов Интерскол своими руками
  6. Общие принципы сборочного процесса перфораторов Интерскол
  7. Выбор смазочных материалов
  8. Сборка блока ударного узла
  9. Сборка ствола
  10. Сборка поршня
  11. Сборка приемника инструмента
  12. Сборка промежуточного вала
  13. Сборка узла ударного механизма
  14. Сборка быстрозажимного патрона SDS-plus
  15. Установка ручки переключателя режимов
  16. Сборка узла статора
  17. Сборка корпуса перфоратора Интерскол П-26/800ЭР
  18. Установка щеткодержателя и угольных щеток
  19. Проверка работоспособности перфоратора Интерскол П-26/800ЭР
  20. Сборка перфоратора ИНТЕРСКОЛ П-710ЭР
  21. Как правильно разобрать перфораторы Интерскол различных моделей
  22. Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710
  23. Конструктивные особенности быстрозажимного патрона типа SDS-plus
  24. Разборка быстрозажимного патрона
  25. Демонтаж ручки переключения режимов в перфораторе Интерскол П-26
  26. Разборка блока ударного механизма перфоратора Интерскол П26/800ЭР
  27. Разборка ударного механизма перфоратора Интерскол П-26/800ЭР
  28. Разборка приемника инструмента
  29. Разборка ствола ударного механизма
  30. Разборка ловителей, бойков
  31. Разборка промежуточного вала
  32. Разборка ударного механизма перфоратора Интерскол П710ЭР
  33. Разборка электрической части перфоратора Интерскол
  34. Разборка статора
  35. Разборка ротора
  36. Разборка цепей управления и демонтаж угольных щеток
  37. Разборка перфоратора Интерскол П-710ЭР
  38. Как разобрать электрическую дрель для внутреннего осмотра или ремонта
  39. Необходимый инструментарий
  40. Разборка случайным инструментом
  41. Пример повреждения головки винта
  42. Последовательность разборки дрели
  43. Внутренний осмотр
  44. Осмотр щеточного механизма при разборке
  45. Осмотр кинематических деталей ударного механизма
  46. Осмотр состояния органов управления
  47. Осмотр фильтра помех
  48. Проверка крепления проводов
  49. Проверка рабочего органа
  50. Электрические проверки
  51. Сборка
  52. Проверка работоспособности дрели после разборки
  53. Как заменить патрон на дрели интерскол
  54. Механические неисправности
  55. Способы снять быстрозажимной патрон с дрели или шуруповерта
  56. Патрон для дрели: как снять, заменить, разобрать – видео, фото
  57. 📸 Видео

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

  • зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
  • быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ.

Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры.

Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа.

Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять.

Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела.

Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели.

Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Конструкция и особенности зубчато-венцового патрона

Классический патрон для дрели относится к зажимным устройствам цангового или кулачкового типа. В них можно зажимать не только различные инструменты с круглым хвостовиком, но и заготовки цилиндрической формы для их дальнейшей обработки. Основными элементами конструкции зажимных кулачковых патронов являются:

  • корпус цилиндрической формы;
  • регулировочное кольцо или гильза, вращающиеся на внешней поверхности корпуса;
  • кулачковый механизм или цанга, установленные во внутренней части корпуса устройства.

Конструкция кулачкового (зубчато-венцового) патрона с ключом

https://www.youtube.com/watch?v=SIU3NirXWbY

В свою очередь цанговый механизм, элементы которого изготавливаются из закаленной стали, состоит из трех абсолютно одинаковых кулачков, которые при вращении регулировочного кольца или гильзы одновременно приближаются друг к другу, тем самым обеспечивая надежный зажим хвостовика инструмента. В первых моделях патронов для механических дрелей кулачки цанги сходились за счет вращения регулировочного колеса, сейчас для этого используется регулировочная гильза.

Одной стороной патроны для дрели устанавливаются на вал используемого оборудования, а с другой в них вставляется инструмент, при помощи которого будет выполняться обработка. Зажимные кулачковые патроны используются преимущественно для фиксации в них следующих инструментов:

  • сверл;
  • фрез;
  • метчиков с хвостовиками небольшого диаметра.

Кулачковый патрон дрели предназначен для зажима насадок с цилиндрическим или шестигранным хвостовиком

Как снять патрон с резьбовым соединением

Вопрос о том, как снять патрон с дрели, который фиксируется на ней при помощи резьбового соединения, возникает у домашних мастеров достаточно часто. Снимать такой зажим надо с учетом того, что он установлен при помощи нестандартной левой резьбы.

Резьбовой элемент зажимного устройства находится в его внутренней части, поэтому необходимо сначала максимально раздвинуть зажимные кулачки, что обеспечит доступ к фиксирующему винту, который откручивается при помощи обычной крестовой отвертки. В дрелях без такого винта патрон просто скручивается с их вала без проведения вышеописанных подготовительных работ.

Головка фиксирующего винта может быть крестообразной, с прямым шлицом, под шестигранник или даже «звездочкой»

Винт с левой резьбой, при помощи которого на дрели фиксируется резьбовой патрон, может со временем изнашиваться. Чтобы восстановить надежность такого соединения, можно выполнить следующие действия:

  • вставить крестовую отвертку в головку винта патрона на дрели;
  • легкими ударами молотка углубить винт в резьбовое отверстие.

Такие действия не нанесут вреда крепежному узлу дрели, но позволят фиксировать на ней зажимное устройство более точно и надежно.

Замена патрона резьбового типа на дрели может быть выполнена и при помощи ключа на 14, что значительно облегчает данный процесс. Чтобы не совершить ошибок, когда вы соберетесь разбирать патрон данного типа, можно предварительно познакомиться с теоретическим материалом на данную тему и просмотреть соответствующее видео.

Замена и разборка патрона на дрели

В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:

  • с конусным соединением;
  • с резьбой.

Патроны, для установки на дрель которых используется резьба, снимаются и фиксируются по вышеописанной схеме. При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена. Маркироваться такие зажимные патроны могут следующим образом:

  • 1,5–13 М12х1,25;
  • 1,5–13 1/2 – 20UNF.

Маркировка резьбового патрона

Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.

С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:

Маркировка патрона с конусом Морзе

Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.

https://www.youtube.com/watch?v=Gt89YbO32ko

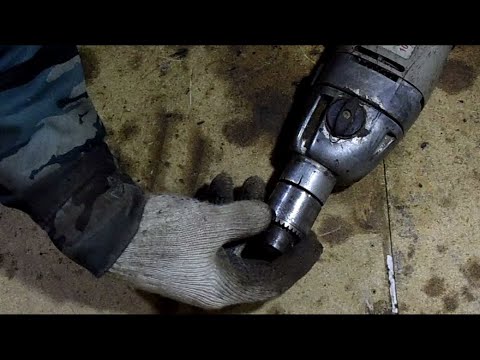

Снятие с дрели патрона конусного типа выполняется так же просто, как и его установка. Для того чтобы выполнить такую процедуру, необходимо просто выбить зажимное устройство из посадочного отверстия дрели, для чего используется обычный молоток. С подробностями установки и снятия конусного патрона электрической дрели также можно познакомиться, просмотрев соответствующее видео.

На советских дрелях патрон с конусным креплением просто выбивался, конструкция редуктора позволяла подобные грубости. Для снятия патрона современных моделей нужно использовать съемники или специальные приспособления

Как разобрать патрон шуруповерта или дрели? Такую процедуру необходимо периодически выполнять для технического обслуживания устройства (чистки и смазки всех его внутренних элементов), а также его мелкого ремонта. Это позволяет значительно продлить срок службы патрона.

При разборке патрона следует учитывать, к какому типу он относится.

Ориентируясь на инструкции или видео, надо выполнять все действия по разборке такого устройства максимально аккуратно, чтобы не повредить его составные элементы.

После того как все процедуры по техническому обслуживанию или ремонту элементов патрона для дрели выполнены, следует выполнить его сборку в обратной последовательности.

Если конструктивные элементы сильно изношены и восстановить их не представляется возможным, лучше заменить весь механизм, что обойдется значительно дешевле, чем его ремонт.

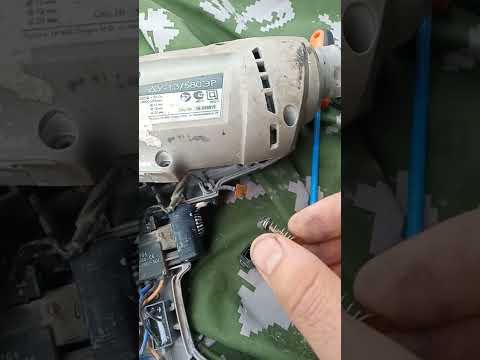

Видео:Ремонт ударной дрели ,,Интерскол ДУ-750 ЭР,, своими руками / REPAIR OF DRILL Мастер в Доме62TVСкачать

Ремонт ударной дрели ,,Интерскол ДУ-750 ЭР,, своими руками / REPAIR OF DRILL Мастер в Доме62TV

Инструкция и схемы по сборке перфораторов Интерскол своими руками

Как Разобрать Дрель Интерскол

Перфораторы достаточно неприхотливы в обслуживании. Для поддержания рабочего состояния перфоратора Интерскол необходимо своевременно менять смазку в редукторе всякий раз, когда производится замена износившихся угольных щеток элект­родвигателя.

Старая смазка убирается в обязательном порядке, предпочтительнее удалять специальными моющими составами, применяемыми в сервисных центрах. Но домашний мастер прекрасно обойдется раствором смеси керосина и бензина. Сборка перфоратора Интерскол своими руками представляет собой достаточно простой технологический процесс.

Надо только прочитать инструкцию по разборке, схему, каталог запасных частей.
Перед сборкой подготовьте новые или отремонтированные и чисто вымытые детали, новый ремонтный комплект уплотнительных колец, смазочные материалы, инструмент и вспомогательные материалы.

Не забудьте о правильной подготовке рабочего места и освещения на нем.

Набивка новой смазки производится на чисто вымытые детали и только та, которая рекомендована для данного узла.

Закладывая новый смазочный материал, не переусердствуйте: излишки смазки в процессе работы перфоратора часто выдавливаются через корпус редуктора и приводят к разрушению сальников.

Перед сборкой деталей проверяйте внутренние поверхности на шероховатость. Поверхность должна быть отполирована до зеркального состояния. При низкой шероховатости истирание резиновых уплотнительных колец происходит более интенсивно. Подробно о ремонте перфоратора Интерскол.

Общие принципы сборочного процесса перфораторов Интерскол

Сборку перфораторов Интерскол условно можно разбить на несколько этапов:

  • Установка резиновых уплотнительных колец.
  • Сборка отдельных узлов.
  • Сборка блоков.
  • Сборка электрической части.
  • Проверка работоспособности электроинструмента.

Все перфораторы Интерскол состоят из нескольких больших блоков:

  • Механический блок ударного узла.
  • Блок промежуточного вала.
  • Блок редуктора.
  • Блок статора.
  • Блок цепей управления.

Выбор смазочных материалов

Для смазки перфораторов отечественными производителями разработаны специальные смазочные вещества. Смазка разделяется по условиям работы узлов. Для смазки редукторов, подшипника качения и муфты сцепления рекомендуется использовать смазочные материалы, специально разработанные для этих узлов.

https://www.youtube.com/watch?v=dnpcxVyb-Po

Условно смазки делятся на три категории:

  1. Для особо нагруженных узлов, как то ударный механизм, редуктор, промежуточный вал.
  2. Для смазки хвостовиков буров.
  3. Для смазки резиновых уплотнительных колец.

В качестве смазки резиновых уплотнительных колец целесообразно использовать Циатим-221, не разрушающий резину.

Для редукторов перфораторов Интерскол применяются специальные смазки.

Перед установкой на детали резиновых уплотнительных колец последние надо обязательно смазывать инертной для резины смазкой, выдерживающей температуру до +120 ºС.

Рекомендуется использовать не только инертную для резины смазку, но и обеспечивающую высокое уплотнение при работе. Из отечественных смазок обратите внимание на Циатим- 221.

Для надежного захвата инструмента, легкого его извлечения по окончанию работ рекомендуется применять специальную связку для хвостовиков.

Сборка блока ударного узла

У перфораторов Интерскол блок ударного узла состоит из ствола и деталей ударного механизма.

Сборку ударного узла рассмотрим на примере ствола перфоратора Интерскол 26/800ЭР.

Ударный механизм состоит из проммассы поз.16, ствола поз.37, бойка поз.45 и поршня поз.47.

Ударный импульс создается за счет возвратно-поступательного движения поршня поз.47 в стволе поз.36. Внутри поршня перемещается боек поз.45 и передает импульс на проммассу поз.16.

А вот уже проммасса передает ударный импульс на приемник инструмента поз.12. В приведенной цепи есть еще одно устройство, сглаживающее величину ударного импульса от бойка на проммассу.

Устройство называется ловитель бойка поз.42.

Сборка ствола

На ствол поз.36 надевается шестерня поз.35, с другой стороны втулка кулачковая поз.38 и соединение шестерня-кулачковая втулка фиксируется игольчатыми роликами поз.37 и стопорным кольцом поз.34.

Шестерня прижимается пружиной поз.33, на ствол надевается шайба поз.32 и все фиксируется стопорным кольцом поз.31.

Ствол вставляется в корпус поз.18, в который предварительно вставляется манжета поз.19, запрессовывается роликовый подшипник поз.20 и втулка поз.21.

Сборка ствола заканчивается установкой внутрь бойка и ловителя после смазки внутренних поверхностей. Установка ловителя в корпусе ствола фиксируется стопорным кольцом.

Сборка поршня

Сборку поршня поз. 47 начинают с установки на него пальца поз.48 и двух колец поз.49. Палец выполняет роль поводка от подшипника качения поз.60. В поршень вставляется боек поз.45 с предварительно установленным уплотнительным кольцом поз.46.

Прежде чем вставлять боек внутрь поршня, внутреннюю поверхность поршня надо проверить на шероховатость. На поверхности не должно быть следов царапин.

Смазав внутреннюю поверхность поршня тонким слоем Циатим-221, вставьте боек внутрь.

Сборка приемника инструмента

В конструкции перфоратора Интерскол П-26/800ЭР рабочий инструмент вставляется в специальный приемник инструмента и зажимается в патроне.

Собирается приемник инструмента поз.12 просто.

Во внутреннюю часть приемника вставляется собранный узел проммассы поз.16. На проммассу надо предварительно надеть втулку поз.15, манжет поз.14, резиновое кольцо поз.13. Резиновое уплотнительное кольцо и внутреннюю часть приемника ствола перед сборкой обязательно промажьте смазкой Циатим-221.

Сборка промежуточного вала

В перфораторах Интерскол П-26/800ЭР промежуточный вал представляет собой сложный узел.

Сборка промежуточного вала не составляет особого труда.

Сначала собираются компоненты подшипника качения опз.60. В подшипник вставляется подшипник игольчатый поз.61 и колесо зубчатое комбинированное поз.62.

Собранный узел вставляется в корпус поз.53 с одновременной установкой поршня поз.47. Перед установкой поводок подшипника качения вставляется в палец поз.48.

Установленный промежуточный вал фиксируется скобой поз.50.

Сборка узла ударного механизма

На следующем этапе в промежуточный вал устанавливается вал-шестерня поз.58 с надетым на него поводком переключателя поз.55.

Собранный узел смазывается смазкой для редукторов.

https://www.youtube.com/watch?v=Iik_p9jiVOo

Осталось на поршень надеть ствол поз.36.

Смажьте шестерни редуктора рекомендуемой смазкой и накройте крышкой внешнего кожуха редуктора поз.18.

Сборка быстрозажимного патрона SDS-plus

Зажав вертикально установленный перфоратор в тисках, соберите быстрозажимной патрон. Смазав внутреннюю полость ствола, вставьте приемник инструмента.

Совместите отверстия приемника инструментов и ствола, затем вставьте в них ролики поз.11.

Сверху наденьте коническую пружину поз.10, специальную шайбу поз.9 и вставьте шарик поз.8.

На приемник инструмента наденьте кольцо поз.7, втулку нажимную поз.6. Зафиксируйте конструкцию стопорным кольцом поз.5.

Осталось надеть шайбу поз.4, зафиксировать вторым стопорным кольцом поз.3.

Надев шайбу поз.2, установите защитную втулку поз.1.

Установка ручки переключателя режимов

Положите перфоратор Интерскол на бок, чтобы освободить доступ к отверстию для установки ручки переключателя режимов.

Ручка устанавливается просто. Надо только попасть усиками в пазы переключателя. Ручка вставляется в положении, противоположном «удар+сверление», поворачивается на угол 15º и фиксируется защелкой, нажимая на белую кнопку.

Установленная кнопка проворачивается по часовой стрелке для проверки правильности срабатывания.

Сборка узла статора

Узел статора перфоратора Интерскол П-26/800ЭР ничем не отличается от узлов статора любого другого перфоратора.

В корпус статора вставляется статор поз.74, крепится винтами поз.73 и закрывается диафрагмой поз.72.

Ротор поз.69 вставляется в зацепление с косозубой шестерней промежуточного вала.

Сборка корпуса перфоратора Интерскол П-26/800ЭР

Сборка перфоратора Интерскол П-26/800ЭР завершается установкой крышки корпуса статора поз.77.

Установка щеткодержателя и угольных щеток

Закрепив крышку корпуса, переходите к установке щеткодержателя поз.81. Монтаж щеткодержателя никаких трудностей не вызывает.

В щеткодержатель установите угольные щетки поз.83, зафиксируйте их прижимными спиральными пружинами поз.84.

Останется вставить кнопку выключателя поз.87, подсоединить провода к выводам статора, спрятать провода в ручке перфоратора.

Проверка работоспособности перфоратора Интерскол П-26/800ЭР

Собрав перфоратор Интерскол, убедитесь в легком проворачивании вала ротора, прокрутив его за приемник инструмента.

Осмотрите правильность и равномерность прилегания угольных щеток. Подключите инструмент к сети 220 В.

Включите на короткое время перфоратор и осмотрите искрение угольных щеток.

Установите защитную крышку поз.85.

Всё!

Сборка остальных моделей перфораторов Интерскол практически ничем не отличается и приведена на видео ниже.

Сборка перфоратора ИНТЕРСКОЛ П-710ЭР

: VTS 10 1

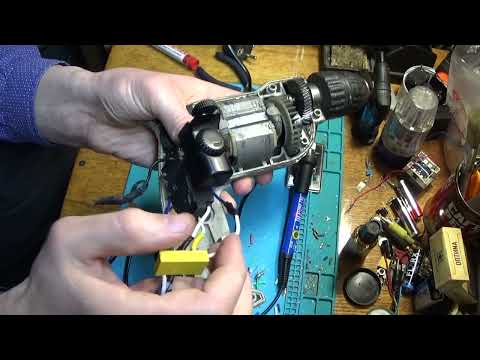

Видео:Ремонт Дрели ИНТЕРСКОЛ ДУ-13/780ЭР - Не Включается, Ремонт Статора.Скачать

Ремонт Дрели ИНТЕРСКОЛ ДУ-13/780ЭР - Не Включается, Ремонт Статора.

Как правильно разобрать перфораторы Интерскол различных моделей

Как Разобрать Дрель Интерскол

В последнее время особой популярностью пользуются перфораторы Интерскол. Они надежны в работе, просты в ремонте. На них легко достать запасные детали.

Перфораторы Интерскол имеют широкий модельный ряд. Инструменты условно разбиты на два сегмента: перфораторы, комплектуемые патроном типа SDS-plus, и перфораторы с патроном типа SDS-max.

Ремонт перфоратора Интерскол может производиться как в сервисных центрах, так и самостоятельно. Чтобы выполнить ремонт перфораторов Интерскол своими руками, надо иметь навыки слесаря и познания в электротехнике в объеме средней школы.

И постоянно помните о соблюдении правил техники безопасности.

Каждый инструмент обладает соответствующей маркировальной табличкой. Например: перфоратор Интерскол П-18/450Эр. Расшифровывается:

  • буква П указывает, что инструмент относится к семейству перфораторов;
  • цифра 18 указывает, что с данным перфоратором можно использовать бур диаметром до 18 мм;
  • цифра 450 указывает мощность перфоратора в ваттах.

Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР-2, П32/1000Э, П-32/1000ЭВ-2.

Перфораторы Интерскол с патронами SDS-max представлены следующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.

На рынке есть и другие модели перфораторов Интерскол: Интерскол П-600 ЭР и Интерскол П-710 ЭР. Эти модели производились в начале развития производства фирмы Интерскол.

https://www.youtube.com/watch?v=A2-2YVsuYMg

В среде бытовых пользователей самыми распространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.

Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710

Принцип работы у всех перфораторов одинаков.

Вращательный момент от ротора передается на вал ствола и закрепленный на нем рабочий инструмент. Одновременно, при помощи подшипника качающегося, называемого в народе «пьяный подшипник», вращающий момент преобразуется в возвратно-поступательное движение, передающее ударный импульс на рабочий инструмент.

Все перфораторы Интерскол собраны по одной общей схеме и состоят из одних и тех же блоков.

Условно перфораторы Интерскол состоят из трех блоков:

  1. Блок редуктора ударного узла.
  2. Блок статора.
  3. Блок цепей питания и управления.

Ремонт перфораторов Интерскол следует начинать с изучения схемы инструмента, подготовки инструментов и рабочего места.

Указанные блоки у перечисленных моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим представленные перфораторы на группы.

  1. В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
  2. Во второй группе рассмотрим разборку перфораторов Интерскол П-600 и П710.

Конструктивные особенности быстрозажимного патрона типа SDS-plus

Начнем с различий в конструкции узла крепления быстрозажимного патрона.

Принцип разборки быстрозажимных патронов у всех перфораторов практически одинаковый.

В перфораторах Интерскол используется быстрозажимной патрон типа SDS-plus. Для работы с перфоратором Интерскол необходимо применять инструмент с хвостовиком SDS-plus.

Разборка быстрозажимного патрона

Разборку быстрозажимного патрона рассмотрим на примере перфоратора Интерскол П-26/800ЭР.

Установив перфоратор на заднюю часть ручки, надо снять защитную втулку поз.1, снять шайбу поз.2 и достать запорное кольцо поз.3.

Дальше снимаются шайба поз.4 и стопорное кольцо поз.5. На следующем этапе снимается нажимная втулка поз.6.

Для освобождения фиксирующего шарика поз.8 необходимо нажать на специальную шайбу поз.9. Выньте шарик, достаньте коническую пружину поз.10.

Конструкция быстрозажимного патрона перфоратора Интерскол П-30/900ЭР содержит меньшее количество деталей. Но порядок разборки остается такой же.

Быстрозажимные патроны у перфораторов Интерскол П-600ЭР и П-710ЭР практически одинаковые и разбираются в идентичной последовательности.

Быстрозажимной патрон перфоратора Интерсол П-30/900ЭР

Детали быстрозажимного патрона перфораторов Интерскол П600ЭР и П710ЭР демонтируются в следующей последовательности:

  • снимается специальное кольцо поз.1;
  • освобождается втулка освобождающая поз.2;
  • нажимается кольцо специальное поз.3 и достается шарик поз.4;
  • извлекается пружина спиральная поз.5.

У всех перфораторов Интерскол для снятия корпуса редуктора необходимо предварительно снять переключатель режимов.

Демонтаж ручки переключения режимов в перфораторе Интерскол П-26

Наклонив набок перфоратор, поверните ручку режимов поз.28 против часовой стрелки до упора при нажатой кнопке поз.26. Извлеките ручку из корпуса перфоратора.

Никогда не переключайте ручку режимов при работающем перфораторе.

Разборка блока ударного механизма перфоратора Интерскол П26/800ЭР

Схема ударного механизма перфоратора Интерскол П-26/800ЭР

Основное число различий содержится в конструкции ударного механизма.

Ударный механизм состоит из нескольких узлов:

  • ствол ударного механизма;
  • промежуточный вал;
  • бойки и ударники;
  • гильза поршня;
  • подшипник качения.

Ударный механизм в перфораторах Интерскол работает по одинаковому принципу. Отличия же в конструктивных особенностях.

Разборка ударного механизма перфоратора Интерскол П-26/800ЭР

В перфораторе Интерскол П-26/800ЭР ударный механизм состоит из следующих узлов:

  • приемник инструмента;
  • узел запрессовки ствола;
  • ствол;
  • промежуточный вал;
  • бойки, ударники, проммасса.

Разборка приемника инструмента

Приемник инструмента поз.12 разбирается после снятия с него деталей быстрозажимного патрона.

https://www.youtube.com/watch?v=N27ZhFEkjio

На первом этапе аккуратно вынимаются четыре ролика поз.11. Дальше приемник вынимается из корпуса поз.18, в котором вставлен игольчатый подшипник поз.20.

В игольчатом подшипнике крепится ствол поз.36.

Выньте из ствола приемник инструмента.

Из приемника инструмента надо извлечь проммассу поз.16, втулку поз.15, манжету поз.14 и резиновое уплотнительное кольцо поз.13.

Разборка ствола ударного механизма

Ствол поз.36 извлекается из внутреннего корпуса поз.18 после того, как корпус редуктора отделится от корпуса статора. Для этого из корпуса редуктора надо выкрутить четыре винта поз.30.

Затем выкрутить три винта поз.85 на ручке поз.86. Сняв ручку, повернуть корпус щеткодержателя поз.81. до момента, когда его можно вытащить из корпуса.

Теперь корпус редуктора и корпус статора легко разделяются при помощи отвертки, которой поддевается один из них в месте стыковки.

Ствол легко вынимается из промщита поз.53(внутренний корпус).

На наружный диаметр ствола надеты: прямозубая шестерня поз.35, пружина поз.33, шайба поз.32 и стопорное кольцо поз.31.

В полости ствола находится корпус ловителя поз.40, боек 45.

Разборка ловителей, бойков

Разборка ловителя поз.40 заключается в отделении с него амортизатора поз.41, ловителя бойка поз.42, крышки ловителя поз.43 и стопорного кольца поз.44.

В поршень поз.47 вставлен боек поз.45, который необходимо извлечь.

С бойка поз.45 снимается уплотнительное кольцо поз.46.

Из ушей поршня поз.47 надо отделить палец поз.48 и снять два кольца поз.49.

Разборка промежуточного вала

Чтобы разобрать промежуточный вал поз.57, надо вытащить его из внутреннего корпуса.
С вала поз.58 снимите поводок переключателя поз.55, пружину поз.56.

C другой стороны: снимите втулку опорную поз.65, опору пружины поз.64, пружину поз.63, колесо зубчатое комбинированное поз.62.

Промежуточный вал перфоратора Интерскол П-26/800ЭРКаталог запасных частей промежуточного вала перфоратора Интерскол П-26/800ЭР

Разборка ударного механизма перфоратора Интерскол П710ЭР

Конструкция ударного механизма и порядок разборки у перфоратора Интерскол 710ЭР несколько отличается от перфораторов других моделей.

Основные различия в конструкции промежуточного вала, ствола ударного механизма и переключателя режимов.

Схема ударного механизма и промежуточного вала перфоратора Интерскол П710ЭР

Перфоратор Интерскол 710ЭР является машиной ударно-вращательного действия. Состоит из электропривода и исполнительного механизма.

В качестве электропривода используется коллекторный двигатель. Исполнительный механизм представляет собой комбинацию ударного механизма компрессионно-вакуумного типа и вращательного механизма.

Возвратно-поступательное движение передается за счет подшипника качения.

На схеме представлен порядок разборки ствола поз.15 (обозначен красной стрелкой), состав ударников и бойков (обозначен синей стрелкой). Зеленой стрелкой обозначены детали переключателя режимов.

Промежуточный вал состоит из вала поз.47 и смонтированных на нем деталей. Разбирается легко, согласно прилагаемой схемы, не требует специальных знаний.

Разборка электрической части перфоратора Интерскол

Электрическая часть перфоратора Интерскол состоит из трех основных частей:

  • ротор;
  • статор;
  • цепи управления с угольными щетками.

Порядок разборки электрической части всех моделей перфораторов Интерскол практически одинаковый.

Электрическая схема перфоратора Интерскол П-26/800ЭР

На предыдущих этапах мы разделили корпус на два: корпус редуктора и корпус статора.

Разборка статора

Для разборки статора поз.74, необходимо вытащить из корпуса поз.77 защитную диафрагму поз.72, закрывающую статор от попадания грязи, пыли.

Открутить два винта поз.73 и вытащить статор поз.74. Для облегчения процесса вытаскивания достаточно постучать по торцу крышки статора деревянным молотком или бруском.

https://www.youtube.com/watch?v=SjJhwtgf2MY

Со статора можно снять колодки клеммные поз.75. Это делается для того, чтобы проверить качество контактов от статора к щеткодержателю.

Разборка ротора

Ротор разбирается в случае, когда необходимо заменить коллектор, подшипники, перемотать обмотки.

Отделить ротор от узла ударного механизма можно, освободив два винта поз.68 и сняв щит поз.67.

С ротора поз.69 надо снять подшипники поз.66, 70, втулку демпфирующую поз.71. Подшипники легко снимаются при помощи съемника.

Разборка цепей управления и демонтаж угольных щеток

Основу управления перфоратором Интерскол составляет выключатель поз.87 и фиксатор реверса поз.90. При помощи комбинированной кнопки перфоратору можно задавать частоту оборотов электродвигателя.

Чтобы достать щетки поз.83, надо снять щеткодержатель поз.81. Снимается он поворотом против часовой стрелки на 90º. Освободив щеткодержатель, угольные щетки достать несложно.

Схема перфораторов Интерскол П710ЭР и П600ЭР имеет свои особенности:

  • отсутствует щеткодержатель комбинированный;
  • использован другой тип выключателя.

Все! Перфоратор Интерскол разобран. Читайте инструкцию о ремонте и как собрать и смазать перфоратор.

Разборка перфоратора Интерскол П-710ЭР

Видео:Замена патрона дрели BOSCH GSB 13RE VS ИНТЕРСКОЛ ДУ-13/780ЭР обзор конструкцииСкачать

Замена патрона дрели BOSCH GSB 13RE VS ИНТЕРСКОЛ ДУ-13/780ЭР обзор конструкции

Как разобрать электрическую дрель для внутреннего осмотра или ремонта

Как Разобрать Дрель Интерскол

Бытовой электроинструмент сейчас находится в арсенале любого домашнего мастера. Каждый хозяин заинтересован в длительной, надежной работе своих механизмов. Для этого с ними необходимо бережно обращаться и внимательно ухаживать.

Правила эксплуатации каждой модели оговариваются в заводской инструкции. Их следует прочитать и соблюдать.

Но, хочется обратить внимание на то, что после определенной наработки любой электроинструмент нуждается в профилактическом осмотре не с внешней стороны, а изнутри.

Ведь в его основе работают коллекторные двигатели, питающиеся от переменного напряжения 220 вольт. Они передают электрический ток за счет механизма из графитовых щеток, которые постоянно трутся, склонны к износу, со временем требуют замены.

Описание этих конструкций уже приводилось в статьях сайта об устройстве:

  • ударной дрели;
  • перфоратора;
  • электрического триммера.

Рассмотрим поподробнее вопрос: как разобрать электрическую дрель DWT для проведения внутреннего осмотра или ремонта. Эти же принципы применимы к любому другому коллекторному электрифицированному инструменту.

Все работы по разборке проводят при отключенном шнуре питания, когда исключается даже случайная подача напряжения на механизм.

Первую самостоятельную разборку своими руками и внутренний осмотр проводите под надзором опытного мастера. Неквалифицированная самостоятельная работа может причинить больше вреда, чем пользы.

Необходимый инструментарий

Производители электрифицированного инструмента часто выпускают свою продукцию, крышки которой крепятся однообразно винтами с потайной головкой. Шлицы на ней располагают крестообразно или другой формой. Причем угол ввода лезвия отвертки выбирают свой.

За счет этого приема их крепежные винты вроде бы схожи по виду, но отличаются от креплений. используемых другими компаниями, требуют применения специального инструмента.

Домашнему мастеру, который выполняет ремонт своими руками подобных устройств, приходится приобретать набор инструментов с большим и разнообразным количеством съемных головок.

При проведении внутреннего осмотра кроме отверток потребуется мультиметр или простая прозвонка электрика для проверки целостности электрических проводов и качества соединительных контактов.

Разборка случайным инструментом

Определенные мастера не придают значения способам прилегания шлицев отвертки в пазах головки и работают любыми, попавшимися под руку инструментами. Даже в крестообразные прорези вставляют обычные плоские лезвия, а винт выворачивают за счет создания больших усилий.

https://www.youtube.com/watch?v=l6-UhIpFTgc

Это не правильный метод. Он создает неисправности, не всегда позволяет обеспечивать плотное усилие завинчивания.

Пример повреждения головки винта

У соседа заел выключатель электрической дрели DWT. Она при подключении вилки в розетку стала сразу работать, а остановить вращение можно было только разъединив кабель питания.

Сосед имеет достаточные знания и навыки по ремонту подобных механизмов, но ограниченный набор инструментов. Не особо заботясь о качестве прилегания граней отвертки он взялся за разборку. Удачно вывернул пять винтов из восьми, а три не смог. Причем на одном сумел сорвать внутренние грани.

Принес ко мне дрель в полуразобранном состоянии. Показываю фотографией.

На нижнем снимке крупным планом видна форма наконечника его отвёртки и срез граней винта за счет приложения большого вращающегося усилия и малой площади соприкосновения.

Я подобрал отвертку из своего комплекта и выкрутил винт. Для наглядности показываю на картинке справа оба наконечника. Сравните визуально грани.

Последовательность разборки дрели

Корпус современного коллекторного инструмента состоит из двух крышек, которые стягиваются крепежными винтами, расположенными с одной стороны.

На противоположной крышке головки винтов отсутствуют. Есть только внутренние гайки. Показал это фотографией своей дрели. Кстати, обратите внимание на способ укладки кабеля питания для хранения электроинструмента резиновым кольцом, вырезанным из старой автомобильной камеры.

Для меня это удобно: просто и компактно.

Последовательность выкручивания винтов особой роли не играет, но при разборке рекомендую пользоваться цифровым фотоаппаратом. Он позволяет фиксировать все особенности конструкции и осуществлять сборку в обратной последовательности.

Внутренний осмотр

Для наглядности показал фотографией электрическую дрель DWT со снятой крышкой после разборки, а стрелками выделил на общем плане основные узлы конструкции, требующие визуального анализа.

Выполнение осмотра внутренних деталей дрели следует заканчивать электрической прозвонкой проводов и контактов.

Осмотр щеточного механизма при разборке

Обратите внимание в первую очередь на состояние щеток двигателя, коллекторных пластин, качество лаковой изоляционной поверхности проводов на обмотке. Показал фотографиями весь механизм с разных ракурсов.

Видны следы небольших загрязнений, но они вполне соответствуют нормам рабочего инструмента, не требуют особого вмешательства. Щетки и коллекторные пластины исправны.

Осмотр кинематических деталей ударного механизма

Обращайте внимание на:

  • состояние поверхностей шестеренчатых передач;
  • износ зубьев механизма;
  • соосность валов;
  • качество работы подшипников;
  • наличие смазки.

На фотографии подобных дефектов, влияющих на работоспособность дрели, не выявлено.

Осмотр состояния органов управления

Электрическая дрель должна удобно работать во всех режимах:

  • обеспечения вращения сверла в обе стороны при наличии функции реверса;
  • выбивания отверстий в режиме нанесения ударов.

На принесенной мне дрели отсутствовала головка кнопки, а, значит, управление ей выполнялось не полностью. На нижней картинке показал регулятор с обратной стороны со снятым рычагом управления реверсом.

Кстати, на этой дрели регулятор оказался цельным, а не составным. Его корпус мне не удалось разобрать и осмотреть внутренности. Поэтому причина шунтирования выходного контакта осталась не выясненной.

У такой конструкции при подобной поломке единственный выход — покупка нового узла регулятора и замена им старого, что и порекомендовал сделать своему соседу. А раньше получалось добираться до семистера, регулировочного потенциометра и возвратных пружинок.

Осмотр фильтра помех

К узлу регулятора подключается помехоподавляющий конденсатор.

Проверка крепления проводов

Кабельные концы от шнура питания с вилкой подключается винтовым зажимом с головкой для плоской отвертки.

Проверка рабочего органа

Также следует осмотреть и оценить состояние работы патрона для крепления сверла, который может быть:

  • быстрозажимной конструкции, как у меня;
  • с креплением ключом, как на дрели соседа.

В любом случае сверло в патроне дрели должно надежно удерживаться и не проворачиваться при работе.

Электрические проверки

Выполняя внутренний осмотр механизмов дрели важно оценить состояние электрических проводов и контактов. Прощупывание их пальцами и разглядывание глазами не всегда позволяют выявить дефекты работы. Эффективно найти неисправности можно только пропусканием тока через создаваемые цепи.

Такая операция называется прозвонкой и выполняется инструментом электрика: тестерами, мультиметрами или самодельными приборами, как показано на фотографии.

https://www.youtube.com/watch?v=VgT63hRdeKw

К обоим концам проверяемой цепочки прикладывается источник напряжения, а по срабатыванию индикатора — загоранию лампочки на прозвонке или отклонению стрелки тестера, переключенного в режим омметра, судят о прохождении тока и, соответственно, целостности электрической схемы с ее контактами, готовности ее к работе.

Сборка

Все снятые и разобранные узлы дрели необходимо уложить на свои штатные места. Помочь в этом должны фотографии, которые вы будете просматривать в обратной разборке последовательности.

На заключительном этапе проверяют окончательное крепление всех механизмов. Обращают внимание на:

  • установку проводов аккуратно в пазы и канавки корпуса;
  • вращение от руки ротора и его составных деталей.

Затем снятая крышка укладывается на свое место с учетом механических замков и фиксируется винтами крепления.

Дрель собрана, но сразу включать ее под нагрузку нельзя: обязательно проверьте качество сборки.

Проверка работоспособности дрели после разборки

Этот уже заключительный этап нашей работы разделяем на три части:

  1. еще раз осмотрим уже собранный механизм и оценим усилием руки вращение патрона со сверлом;
  2. проверим работу на холостом ходу без нагрузки, прослушаем вращение двигателя на всех режимах и проанализируем его управляемость;
  3. оценим работу под нагрузкой в режимах сверления, выворачивания винтов и долбления.

Только после выполнения этих трех этапов дрелью можно работать. Ведь она должна отвечать всем требованиям безопасности при домашнем использовании.

В заключение рекомендую посмотреть видеоролик пользователя ZikValera, посвященный разборке, внутреннему осмотру инструмента и ремонту электрической дрели.

Публикуйте вопросы и комментарии, делитесь материалом статьи с друзьями в соц сетях.

(15 , в среднем: 5 из 5)

Подпишитесь на нашу рассылку «Домашний мастер» и Вы всегда узнаете первыми о новостях этого блога!

Видео:как разобрать дрельСкачать

как разобрать дрель

Как заменить патрон на дрели интерскол

Как Разобрать Дрель Интерскол

В домашнем хозяйстве самым востребованным инструментом является электродрель. В последнее время особой популярностью пользуются электродрели, называемые перфораторами.

Данный инструмент позволяет не только просверлить отверстие, но и с использованием насадок закручивать гайки, саморезы, шурупы. Электродрель является надежным инструментом и редко, но выходит из строя. Как устранять неисправности в электродрелях.

Основные неисправности в электродрелях делятся на механические и электрические.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.

А как снять патрон с шуруповерта и заменить его?Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.Причина выхода зажимного патрона чаще всего в износе зажимных кулачков.

Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы.

N8vfY
1. Порядок замены кулачкового патрона электродрелиДля разборки электродрели проверьте отключение ее кабеля от электрической сети.

https://www.youtube.com/watch?v=3TDSc22y0pE

При помощи специального ключа разведите кулачки патрона до максимально возможного положения.

Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.Как правило, винт выкручивается при помощи крестовой отвертки.

Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.

Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом.
Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.

У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку.

Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.Патрон крепится на валу по резьбе.Вращая патрон против часовой стрелки, снимите его с электродрели.

Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента.

Операцию по замене можно выполнять одной рукой.У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме.

А использование пластмассы для их изготовления часто приводит к поломке патронов.

Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Способы снять быстрозажимной патрон с дрели или шуруповерта

Патрон крепится на оси по резьбе и стопорится зажимным винтом.Быстрозажимной патрон снимается по такому же алгоритму, что и кулачковый патрон.Сначала выкручивается по часовой стрелке стопорящий винт. Если есть на валу возле патрона лыски под ключ, то заведя в пазы ключ, зажав в патроне какой либо рычаг, постарайтесь открутить патрон, вращая его против часовой стрелки.

Установка нового патрона происходит в обратном порядке.

Но можно патрон и отремонтироватьДля того, чтобы осмотреть детали зажимного патрона, его надо разобрать.

Предлагается проверенный и надежный способ разборки зажимного патрона электродрели.

Возьмите обычный перфоратор, снимите с него пыльник и вставьте переходник. Переходник можно сделать из вышедшего из строя ударного бура. Переходник представляет собой хвостовик бура с обрезанной сверлильной частью.На вал переходника наденьте патрон и прижмите его резиновым амортизатором или деревянной доской.

https://www.youtube.com/watch?v=3-IMXiLiK3Y

Перед тем, как устанавливать патрон на переходник, необходимо завести кулачки внутрь патрона до полного их погружения.

Собрав конструкцию, включайте перфоратор в режиме удара. Через 3…5 сек патрон должен разобраться.Сразу надо замаркировать кулачки и места из расположения различным цветом.Теперь можно приступать к осмотру и дефектовке патрона.При необходимости кулачки можно заменить на новые. Правда, без дополнительной расточки кулачков на токарном станке не обойтись.

Остальные детали можно легко заменить при их наличии.

Но бывают и другие механические неисправности
Бывают случаи, когда отказ работы электродрели вызван выходом из строя редуктора или плохой работой подшипников.

2. Порядок работы с редуктором электродрелиЧтобы добраться до редуктора, надо разобрать пластмассовый корпус электродрели.Сняв крышку корпуса, освободите вал патрона и снимите его.

На валу крепится ведомая шестеренка большего диаметра.На валу электродвигателя крепится ведущая спиралевидная шестеренка малого диаметра.В корпусе редуктора есть бронзовая втулка, чаще всего приводящая к выходу из строя дрели.

Все происходит из-за ее значительного износа.

Уточните размеры втулки и закажите токарю. В качестве материала используйте бронзу, но допустимо использование и капролона.

При замене втулки в редукторе, обязательно проверяются подшипники, их плотность посадки и набивка их смазкой.При большой изношенности зубьев шестеренок, их придется заменить.

Зубья шестеренок изнашиваются при выходе из строя опорной втулки.Чаще всего изнашивается ведомая шестерня большего диаметра.

Ее замена проста, надо только снять стопорное кольцо и шпонку.

Старую шестерню надо снять с оси патрона. Можно воспользоваться съемником, а можно просто аккуратно сбить молотком, подставив деревянные опоры.

Электрические неисправностиТеперь попробуем рассмотреть характерные неисправности электрической части дрели.

Чаще всего работа электродрели прерывается из-за износа щеток.

1.Замена щеток в электродрелиДля замены щеток необходимо снять боковую крышку корпуса электродрели, выкрутив крепежные винты. Их должно быть не менее 7 штук.Корпус снимается осторожным поддеванием отверткой его краев.

Открыв доступ к электродвигателю, вы увидите две коробочки, в которых и установлены щетки.Для того, чтобы достать щетки, надо освободить коробочки, отогнуть держатели и достать изношенную щетку. Аналогично поступайте и со второй щеткой.

На освободившиеся места установите новые щетки, протрите около контактное пространство чистой тряпочкой, смоченной в уайт-спирите.

2.Ремонт шнура питания электродрели
Одна из неприятный неисправностей заключается в периодической остановке электродрели в процессе работы. Чаще всего это происходит из-за произвольного пропадания подачи электроэнергии. А все дело в том, что при входе в корпус дрели питающий кабель испытывает различные нагрузки, который приводят к обрыву проводов.

Чтобы устранить неисправность, надо снять одну из боковых крышек корпуса. При помощи тестера проверить целостность кабеля.
Если в месте входа кабеля в корпус обнаружено повреждение, но от кабеля отрезается вышедший из строя кусок, на кабель надевается кусок в 20 см жесткой хлорвиниловой трубки и кабель устанавливается на место с последующим подсоединением.

Для замены кнопки с регулятором частоты вращения достаточно снять крышку корпуса, отсоединить провода от регулятора. Новый регулятор устанавливается на то же место и подсоединяется согласно схеме. Если схема отсутствует, то прежде чем снять старый регулятор, необходимо зарисовать схему подключения.

3.Внутри корпуса появилось искрениеК появлению искрения внутри корпуса чаще всего приводит межвитковое замыкание обмоток якоря.Вторая причина, вызывающая искрение, загрязненная поверхность ламелей коллектора.Межвитковое замыкание можно определить только специальным прибором.

Вот, пожалуй, основные неисправности электродрелей любой марки.

https://www.youtube.com/watch?v=ZLfZHZAV2oo

Успехов вам!

remont-elektrodreli-eto-ochen-prosto.html

Патрон для дрели: как снять, заменить, разобрать – видео, фото

Среди домашних мастеров наиболее распространены патроны для дрели двух видов — ключевые (зубчато-венцовые) и быстрозажимные (БЗП). Особенности эксплуатации именно этих патронов мы попробуем разобрать в данной статье и всесторонне осветить все основные нюансы и сложности работы с ними.

📸 Видео

Обзор c разбором перфоратора Интерскол П-24/700ЭР// как разобрать ПерфораторСкачать

Обзор c  разбором перфоратора Интерскол П-24/700ЭР// как разобрать Перфоратор

Ремонт дрели Интерскол ДУ-750ЭР - Замена выключателя ( кнопки ).Скачать

Ремонт дрели Интерскол ДУ-750ЭР - Замена выключателя ( кнопки ).

Интерскол ДУ-22/1200ЭРП2 Адаптируем Под Сухое СверлениеСкачать

Интерскол ДУ-22/1200ЭРП2 Адаптируем Под Сухое Сверление

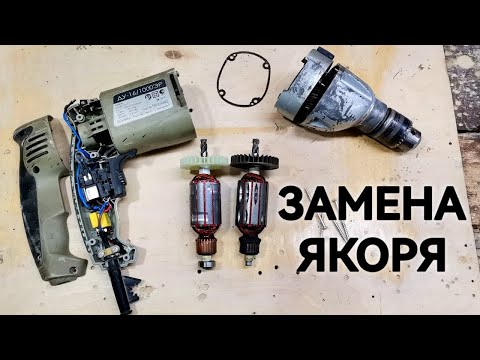

Замена якоря на дрели Интерскол ДУ-16/1000ЭР Ремонт инструмента своими руками. #ремонт_инструментаСкачать

Замена якоря на дрели Интерскол ДУ-16/1000ЭР Ремонт инструмента своими руками. #ремонт_инструмента

РЕМОНТ ДРЕЛИ МИКСЕРА ,,Интерскол Д-16/1050 Р,, ,,Мастер в доме 62TV,,Скачать

РЕМОНТ ДРЕЛИ МИКСЕРА ,,Интерскол Д-16/1050 Р,,  ,,Мастер в доме 62TV,,

Снятие втулки на дрели ( интерскол ду-580эр)Скачать

Снятие втулки на дрели ( интерскол ду-580эр)

дрель интерсколСкачать

дрель интерскол

Ремонт ударной дрели Интерскол ДУ-13/780ЭРСкачать

Ремонт ударной дрели Интерскол ДУ-13/780ЭР

замена выключателя, кнопки, курка дрелей Интерскол. если в новой кнопке больше дырокСкачать

замена выключателя, кнопки, курка дрелей Интерскол. если в новой кнопке больше дырок

Ремонт дрели Интерскол. Замена электрических щёток.Скачать

Ремонт дрели Интерскол. Замена электрических щёток.

Как открутить патрон дрели, быстрая замена патрона на дрели Интерскол ДУ-16/1000 ЭРСкачать

Как открутить патрон дрели, быстрая замена патрона на дрели Интерскол ДУ-16/1000 ЭР

Дрель Интерскол ДУ-750ЭР с металлаломаСкачать

Дрель Интерскол ДУ-750ЭР с металлалома

Ремонт электрической дрели Интерскол Д-350ЭР.Скачать

Ремонт электрической дрели Интерскол Д-350ЭР.

Разборка, ревизия, смазка, чистка и сборка дрели шуруповерта.Скачать

Разборка, ревизия, смазка, чистка и сборка дрели шуруповерта.

дрель ИНТЕРСКОЛ ДУ 22-1200-ЭРП2Скачать

дрель ИНТЕРСКОЛ ДУ 22-1200-ЭРП2

Как обслужить перфоратор (на примере Интерскол 26 800)Скачать

Как обслужить перфоратор (на примере Интерскол 26 800)
Поделиться или сохранить к себе:
