Как разобрать патрон от дрели своими руками

Как Разобрать Дрель Макита

Производители электродрелей не предполагают разборку патрона, поэтому в инструкциях по эксплуатации инструмента данной информации найти не удастся. Но могут возникнуть случаи, когда необходимо совершить такие манипуляции.

Например, для смазки и чистки составляющих деталей, когда патрон стал туго зажиматься, и чтобы свести кулачки необходимо прикладывать большие усилия.

Это может произойти вследствие его загрязнения строительной пылью или ржавчиной после попадания влаги.

Кажущийся неразборным, патрон можно разделить на составляющие части. Наиболее частовстречающимися эти трёхкулачковые узлы бытовой электрической дрели бывают двух видов: ключевые и быстрозажимные.

Разборка ключевого патрона

Ключевой патрон можно разобрать двумя способами: с использованием перфоратора и при помощи молотка.

Перфораторный способ

Для того чтобы разобрать патрон самым лёгким, перфораторным, способом необходимо выполнить следующие действия:

1. Развести кулачки до того состояния, пока они полностью не спрячутся в корпусе.

2. Закрепить в перфораторе металлическую тупую вставку такого диаметра, чтобы она свободно входила в резьбовое шпиндельное отверстие патрона.

3. Упереть патрон в массивную поверхность, предварительно подставив амортизирующую прокладку (например, в виде резиновой пластины толщиной в несколько сантиметров). В качестве упора можно использовать толстую металлическую пластину, удерживаемую свободной рукой, стол, верстак, пол.

4. Запустить перфоратор, и через две-три секунды с патрона будет сбит рукав (рубашка, регулировочная муфта).

5. Теперь из корпуса можно извлечь кулачки. Внимание! Выполняя эту операцию, необходимо сделать соответствующие пометки на корпусе и на кулачках, чтобы при сборке они стали на свои места. В противном случае закреплённое сверло не будет отцентрированным.

Недостаток данного способа: при сбивании обоймы некоторые детали могут разлететься в стороны (например, кольцо с зубчиками; оно, как правило, состоит из двух половинок), а неопытному пользователю прибавит хлопот собирание воедино всех составляющих.

Разобрав патрон, есть возможность почистить его от пыли, ржавчины и грязи, а также смазать детали.

Сборка патрона выполняется в следующей последовательности:

1. Выдвинуть кулачки вручную на максимум.

2. Поставить две половинки кольца с зубчиками в соответствующий паз корпуса.

3. Удерживая пальцами кольцо, необходимо спрятать кулачки внутрь, прокручивая корпус патрона.

4. Надеть рукав (рубашку, регулировочную муфту) до упора. Полностью этого сделать не получится. Необходимо запрессовывать с помощью молотка.

5. Для этого надо установить патрон вертикально на специальную шайбу таким образом, чтобы рукав (рубашка, регулировочная муфта) упирались в неё, а корпус мог свободно проходить в отверстие. Вместо шайбы можно использовать слесарные тиски с разведёнными до необходимого размера губками или обрезок трубы подходящего диаметра.

6. Поставить на патрон сверху прокладку в виде толстой пластины из мягкого металла (алюминиевого или медного сплава), и ударами молотка допресовать корпус в рукав (рубашку, регулировочную муфту).
Вот и всё. Патрон можно крепить на шпиндель и эксплуатировать.

При помощи молотка

Данный способ разборки очень похож на предыдущий, но не у всех пользователей есть перфоратор, поэтому вместо него можно применить молоток:

1. Предварительно надо «спрятать» кулачки внутрь, разведя их до необходимого положения.

2. Установить патрон вертикально на разведённые слесарные тиски до такого положения, чтобы корпус мог пройти между губками, а рукав (рубашка, регулировочная муфта) упирались в них.

3. Быстро разогреть строительным феном рукав (рубашку, регулировочную муфту). Вместо фена можно использовать паяльную лампу.

4. Положить сверху на патрон амортизатор в виде пластины из мягкого металла (алюминиевого или медного сплава).

5. Ударами молотка выбить корпус из рукава (рубашки, регулировочной муфты).

6. После этого почистить и смазать детали и произвести сборку в том порядке, как указано в перфораторном способе. При этом можно произвести повторное нагревание рукава (рубашки, регулировочной муфты) при помощи строительного фена или паяльной лампы.

https://www.youtube.com/watch?v=Kj7IS5Qn3K0

Недостатком данного способа является повышенная «травматичность» деталей.

Также, нагревание желательно применять только в случае крайней необходимости, когда сбить рукав (рубашку, регулировочную муфту) без этого не получается. Ведь воздействие высоких температур может повлечь изменение структуры металла, что сделает детали мягкими.

Разборка быстрозажимного патрона

Конструкция быстрозажимного патрона намного сложнее ключевого, поэтому, чтобы процесс был обратимым, полностью узел разбирать не стоит:
1. Отвёрткой необходимо раздвигать и поддевать муфту по кругу. Проделывать эту операцию надо осторожно и аккуратно, чтобы не разорвать пластмассу.

2. После того, как муфта сдвинется, её можно снять с помощью рук.

3. Затем надо по максимуму развести кулачки, вставить в патрон металлический стержень (подойдёт длинный болт) и ударами молотка по нему выбить корпус из второй части пластмассовой муфты.

На этом процесс разборки необходимо остановить. Все места, доступные для смазки открыты. Если продолжать разборку дальше, то она станет необратимой.

Процесс сборки выполняется в такой последовательности:
1. Установка верхней части пластмассовой муфты.

2. Впрессовывание молотком торцевой штопорной шайбы через прокладку в виде деревянной дощечки.

3. Напрессовывание нижней части муфты при помощи рук.

Патрон готов к использованию.

Видео:ВЕЛИКИЙ ЛИКБЕЗ О ПАТРОНАХ как разобрать не держит биту профилактикаСкачать

ВЕЛИКИЙ ЛИКБЕЗ О ПАТРОНАХ как разобрать не держит биту профилактика

Как разобрать шуруповерт «Макита» и сделать ремонт патрона или других частей своими руками

Как Разобрать Дрель Макита

В этой статье мы рассмотрим шуруповерт от известного бренда «Макита», опишем его технические характеристики и общее устройство, расскажем об основных проблемах и неисправностях, возникающих в процессе эксплуатации инструмента, а также о том, как своими руками диагностировать поломку и отремонтировать тот или иной элемент шуруповерта.

Описание, общая информация

Компания «Макита» производит различные электроинструменты, среди которых есть и шуруповерты. Свою историю компания начала с начала XX века, и по сей день она продолжает радовать потребителей своими товарами высокого качества. Давайте рассмотрим общие черты и характеристики моделей этой фирмы.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для различных моделей составляет около 2300 об/мин, что является неплохим показателем, по сравнению с остальными марками. Вес большинства моделей инструментов лежит в пределах 1,5 кг.

Его маленькая масса говорит о том, что таким инструментом будет комфортно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Отдельно стоит выделить вид рукоятки для удержания на весу этих инструментов.

Как правило, они изготавливаются обрезиненными, и поэтому их удобно держать в кисти, соответственно, рабочий процесс проходит намного легче.

Недостатком этих шуруповертов является сильная вибрация ручки при работе, а также их недолговечные аккумуляторы. Кроме того, цена на продукцию этой фирмы является довольно высокой, что немаловажно для отечественного потребителя.

Схема, устройство шуруповерта «Макита»

Рассмотрим устройство шуруповерта на конкретной модели 6271D. Схему этой модели представляем на рисунке ниже.

Схема 1

На схеме представлены:

  1. Рычаг переключения
  2. Узел корпуса
  3. Фирменная табличка
  4. Винт
  5. Пружина
  6. Рычаг переключения реверса
  7. Кнопка пуска
  8. Контактная клемма
  9. Винт
  10. Быстрозажимной патрон
  11. Редуктор в сборе
  12. Электродвигатель
  13. Винт
  14. Узел корпуса
  15. Зарядный узел
  16. Аккумулятор

Современный шуруповерт является высокотехнологичным устройством. Важные элементы конструкции:

  • Съемный аккумулятор
  • Обрезиненная рукоятка ручки
  • Мощный электродвигатель
  • Металлический планетарный редуктор
  • Кнопка плавного пуска
  • Кнопка переключения реверса
  • Регулятор крутящего момента

Это основные составляющие конструкции шуруповерта, которые входят в базовую комплектацию любой модели шуруповерта.

Разборка шуруповерта «Макита»

Для разборки шуруповерта вам потребуется крестовая отвертка и немного личного времени. Чтобы разобрать шуруповерт полностью, вам необходимо:

  • открутить винты крепления корпуса;
  • снять составной механизм кнопки пуска;
  • снять электродвигатель вместе с редуктором;
  • отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.

Для разборки аккумулятора шуруповерта вам необходимо раскрутить болты, соединяющие корпус, или разделить соединения корпуса на клеевой основе при помощи паяльника. Внутри аккумулятора находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. В случае ремонта аккумулятора требуется их замена на новые.

https://www.youtube.com/watch?v=fAP7j4CFsZk

Патрон меняется с помощью отвертки и шестигранного ключа. Сначала отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Затем вставляется шестигранник, включается кнопка реверса, зажимается, и потом патрон легко поддается.

Неисправности шуруповерта «Макита»

Наиболее частые поломки шуруповерта фирмы «Макита» следующие:

  • Не включается шуруповерт. Тут и так все ясно. Первым делом нужно осмотреть аккумулятор, а также контакты и соединения в корпусе, проводку. Выполнить проверку вам поможет мультиметр.
  • Не работает кнопка реверса. Это означает, что вы не сможете либо закручивать, либо выкручивать шурупы и болты. Здесь вы должны проверить мультиметром сопротивление кнопки, поставив щупы на входной и выходной провода кнопки.
  • Не работает регулятор оборотов. В этом случае обороты будут либо постоянно понижены, либо постоянно завышены. Здесь могут быть виновными регулирующий транзистор или щетки. Необходим визуальный осмотр деталей.

Ремонт кнопки шуруповерта «Макита»

Кнопка включения-выключения инструмента является сложным электронным механизмом. Она состоит из нескольких составляющих ее элементов:

  • кнопки пуска;
  • кнопки реверса;
  • кнопки переключения скорости оборотов;
  • кнопки плавного пуска двигателя.

При ремонте кнопки сначала необходимо ее разобрать, раскрутив винты крепления корпуса и отсоединив аккумулятор. После этого вы должны проверить соединения и контакты на наличие загрязнений, прочистить их. В случае если зачистка контактов не помогла устранить проблему, кнопку следует заменить в сборе.

Ремонт зарядного устройства шуруповерта «Макита»

При ремонте зарядного устройства необходимо раскрутить винты, скрепляющие крышки корпуса. Внутри находится печатная плата с контактами. Сначала необходимо проверить трансформатор тестером.

Для этого надо замерить напряжение на выходе. Потом следует прозвонить кабель, чтобы исключить его перелом. Затем проверяются первичная и вторичная обмотки трансформатора и предохранитель.

Собирать его нужно в обратной последовательности.

Ремонт аккумулятора шуруповерта «Макита»

При ремонте аккумулятора крестовой отверткой раскручиваем винты крепления корпуса. Внутри корпуса находится несколько банок. С помощью визуального осмотра необходимо осмотреть их и выявить нарушения геометрии, такие как вздутие, например. Тестируем банки с помощью мультиметра на наличие остаточного заряда. При его отсутствии банка заменяется на новую.

Ремонт редуктора шуруповерта «Макита» (схема)

Для съема редуктора вам необходимо разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку пуска, кнопку переключения реверса, отсоединяем болты крепления двигателя к редуктору. Затем нужно вынуть содержимое редуктора (различные шестерни), шайбу переключателя скоростей.

При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, расположенным по окружности корпуса редуктора. В случае их истертости, редуктор не сможет выполнять свою функцию: некорректно будет работать переключатель скоростей. Для восстановления зубьев необходимо использовать болты небольшого размера, вставив их на место оригинальных пластиковых.

Собирать редуктор надо в обратной последовательности. Схема редуктора представлена на рисунке ниже. На нем представлена общая схема редуктора.

Щетки на шуруповерт «Макита»

Щетки, используемые для шуруповерта, имеют графитовую основу. Их стоимость на сегодняшний день варьируется в пределах 2–5 у. е. Находятся они в корпусе электродвигателя и представляют собой два графитовых кубика, закрепленных на металлических пластинах. При интенсивной работе они изнашиваются и истираются.

При ремонте своими руками их можно выточить напильником из щеток от другого инструмента, например, автомобильного стартера. После выточки их следует вставить в щеткодержатель и поставить на место, собрав двигатель.

Быстрозажимной патрон «Макита»

Такой патрон применяется для зажима биты с цилиндрическим хвостовиком. Этот патрон отличает легкость установки. Он устанавливается буквально одним движением руки. Применяется для сверл диаметром от одного до десяти миллиметров.

Это подвижный элемент конструкции в инструменте, поэтому он часто ломается. Чтобы его разобрать, вам необходимо прочитать советы, описанные в начале статьи, по разборке патрона при помощи шестигранного ключа и крестовой отвертки.

Цена этого изделия составляет около 20 у. е.

https://www.youtube.com/watch?v=VvUSExkiQeU

Материал данной статьи получился объемным.

Здесь мы описали все возможные проблемы, возникающие при эксплуатации шуруповертов фирмы «Макита», рассказали, как их устранить своими силами, отдельно поговорили о разных конструктивных элементах, составляющих основу любого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Надеемся, что информация будет вам полезной.

Видео:Дрель Makita HP1620 ремонт и обслуживание/repair drills MAKITAСкачать

Дрель Makita HP1620 ремонт и обслуживание/repair drills MAKITA

Замена патрона на дрели макита

Как Разобрать Дрель Макита

Дрель является незаменимым инструментом в арсенале домашнего мастера или профессионала. Это оборудование позволяет просверлить отверстия различной толщины. Существует несколько разновидностей подобных инструментов. Сегодня встречаются как ручные, так и электрические дрели. Каждый мастер должен знать, как правильно пользоваться подобным инструментом.

В процессе длительной эксплуатации оборудование может выйти из строя. Как поменять патрон на дрели, следует узнать перед началом работы. В этом случае даже новичок сможет правильно выполнить ремонт своего инструмента.

Инструкция по эксплуатации

Работа с дрелью предполагает, что мастер тщательно ознакомился с инструкцией по эксплуатации этого инструмента. Это позволит предотвратить множество поломок. Также следует учитывать тип инструмента. В продаже сегодня представлены ручные и электрические дрели. Они могут отличаться размером, мощностью и дополнительными возможностями.

Перед работой при помощи дрели необходимо обследовать стену на наличие скрытых в ее толще коммуникаций. Это могут быть электропровода или трубы. Металлоискатель поможет обнаружить подобные объекты. Отверстие всегда будет немного больше, чем диаметр сверла. Это необходимо учитывать при выборе крепежных элементов.

Следует проследить, чтобы при сверлении (особенно металла) сверло не скользило. Это позволит избежать его поломки. Для керамических поверхностей рекомендуется в месте сверления применять пластырь. Дрель должна располагаться перпендикулярно стене.

Типы патронов

Существует несколько типов патронов. Это необходимо учитывать перед проведением ремонта инструмента. В электродрели чаще всего применяются быстрозажимные патроны.

Они позволяют легко менять сверла в процессе работы. Такую разновидность патрона, например, имеет электрическая дрель «Макита», «Бош», «Хитачи» и т. д. Не стоит приобретать дешевые модели с таким устройством.

Они быстро приходят в негодность.

Для ударных дрелей применяются кулачковые патроны. Они устойчивы даже при работе в тяжелых условиях. Установка сверла выполняется в таких системах специальным ключом.

Также существует третья категория патронов. Это цанговые SDS-патроны. В их хвостовике расположены 2 канавки. При этом сверло в него вкручивают и фиксируют стопорным шариком. Также в таком патроне есть 4 желобка. Два из них необходимы для клиньев направляющих. Другие два желобка выполняют надежную фиксацию оснастки. В таком патроне шпиндель автоматически блокируется после установки.

Тип крепления

Рассматривая виды патронов для дрели, нельзя не отметить способы их крепления. Существует два основных метода. Крепление может выполняться при помощи резьбового соединения или на конусе.

В первом варианте на валу и внутреннем канале есть резьба. Она может быть метрической или дюймовой (в зависимости от производителя). Чтобы соединение было прочным, внутри на валу устанавливается специальный винт. Он имеет левую резьбу. Его откручивают по часовой стрелке.

Во втором варианте фиксации применяется конус Морзе. Конец вала имеет характерную форму. Она выполнена в виде конуса. Такой же формой обладает внутренний канал. Именно на конец вала устанавливается патрон. Этот вариант крепления чаще встречается в шуруповертах.

Маркировка

Ремонтируя дрель, можно определить тип крепления патрона по маркировке. Если система имеет резьбовое соединение, на корпусе будет нанесена соответствующая информация. Метрическая резьба обозначается буквой «М».

Цифра, которая указана после буквы, означает диаметр соединения. Также указывается максимальный диаметр патрона дрели и его минимальное значение хвостовика (например, диапазон 1-15 мм).

Последняя цифра, которая указана в маркировке, обозначает шаг резьбы.

https://www.youtube.com/watch?v=ltXNde652qs

Для дюймовой системы применяется обозначение в маркировке UNF. Прежде чем приступать к ремонту оборудования, необходимо тщательно проверить, соответствует ли крепление новой детали установленным производителем параметрам. Практически на всех зарубежных инструментах применяется дюймовая система.

Конусное соединение маркируется буквой «В» и цифрой (это размер конца вала). На этот показатель при выборе новой детали также следует обязательно обращать внимание.

Когда нужно менять патрон?

Ремонтируя дрель «Макита», «Хитачи», «Стенли», «Бош», следует в первую очередь ознакомиться с инструкцией производителя. Это поможет выполнить работу хорошо. Патрон должен крепко удерживать сверло. Это позволяет высверливать отверстия с определенной точностью.

Со временем зажимный механизм изнашивается. Это касается и посадочного места патрона на валу. Он начинает бить. Рабочая зона при работе оборудования начинает колебаться. При этом отверстие получается с отклонениями как в диаметре, так и по месторасположению.

Износ механизма не позволяет крепко зажать сверло в патроне. Оно будет останавливаться при повышении нагрузки. Чтобы устранить подобные неполадки, придется заменить зажимной механизм.

Замена резьбового патрона

Замена патрона на дрели должна выполняться в соответствии с типом конструкции. Чтобы демонтировать резьбовое соединение, следует воспользоваться отверткой. С ее помощью откручивается винт шпинделя. Он находится внутри дрели. Винт следует открутить полностью и снять со шпинделя. Этот элемент имеет левую резьбу. Поэтому его следует откручивать по часовой стрелке.

Патрон же, наоборот, имеет правую резьбу. Чтобы его снять, потребуется откручивать этот элемент конструкции против часовой стрелки.

Иногда винт бывает очень крепко вкручен. Вручную его демонтировать может быть достаточно сложно. В этом случае достаточно постучать по отвертке молотком, когда она будет установлена в паз на крепежном элементе. Также можно воспользоваться газовым или рожковым гаечным ключом. Первым из них следует обхватить патрон, а вторым – закрепить шпиндель.

Сложности при замене резьбового патрона

Иногда даже ключ для патрона дрели не может помочь демонтировать конструкцию инструмента. В этом случае можно воспользоваться еще несколькими подходами. Если у патрона зажимные кулачки работают, можно применять шестигранник большего размера. Это поможет приложить большее усилие. Рожковым ключом в этом случае необходимо закрепить шпиндель.

Конструкция патрона современных электрических дрелей не предполагает применение дополнительного оборудования. Однако это совсем не означает, что сменить на них патрон будет легче. Зажимной механизм в этом случае демонтировать достаточно сложно.

Иногда требуется разобрать корпус инструмента. Это позволит дотянуться до скрытого внутри него шпинделя. В собранном виде этот элемент может быть спрятан глубоко в корпусе. После демонтажа и замены патрона конструкция собирается в обратном порядке. При этом не потребуется применять дополнительно ключи.

Если по какой-то причине винт внутри повредился, его можно заменить. В этом случае рекомендуется приобрести патронный адаптер. Он продается для инструмента кулачкового типа. В комплекте с адаптером поставляется и винт.

Замена конусного патрона

Рассматривая, как поменять патрон на дрели, следует рассмотреть такую разновидность, как конусный зажимной механизм. В этом случае процедура будет достаточно простой. При этом можно воспользоваться специальным приспособлением. Его применяют для демонтажа подшипников.

Чтобы снять зажимной механизм конусного типа, дрель ставят вертикально. Ее сверло должно быть направлено вниз. По всей поверхности патрона нужно постучать молотком. При этом зажимной механизм постепенно станет выбиваться со своего посадочного места.

Конусное соединение после этого нужно очистить и отшлифовать мелкой наждачной бумагой. После этого новый патрон легко встанет на свое место. Его фиксируют легким ударом молотка сверху.

Причины проблем с зажимным механизмом

Дрель, инструкция по применению которой должна изучаться мастером перед началом работы, требует правильной эксплуатации. В этом случае удастся избежать множества проблем.

Видео:Как снять патрон шуруповертаСкачать

Как снять патрон шуруповерта

Как Разобрать Дрель Макита

Как Разобрать Дрель Макита

Далее будут рассмотрены шуруповерт от известного бренда «Макита», опишем его технические свойства и общее устройство, поведаем об главных дилеммах и дефектах, возникающих в процессе использования инструмента, также что, как на дому диагностировать поломку и отремонтировать тот либо другой элемент шуруповерта.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для разных моделей составляет около 2300 об/мин, что является хорошим показателем, сравнительно с остальными марками. Вес большинства моделей инструментов лежит в рамках 1,5 кг.

Его малая масса гласит что же на самом деле, что таким инвентарем будет комфортабельно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Раздельно стоит выделить вид ручки для удержания на весу этих инструментов.

Обычно, они делаются обрезиненными, в связи с этим их комфортно держать в кисти, соответственно, процесс работы проходит намного легче.

https://www.youtube.com/watch?v=mVq3qIXVT5k

Недочетом этих шуруповертов является мощная вибрация ручки во время работы, также их недолговечные батареи. Сегодня, стоимость на продукцию этой компании является достаточно высочайшей, что важно для российского потребителя.

Разглядим устройство шуруповерта на определенной модели 6271D. Схему этой модели представляем на рисунке ниже.

На схеме представлены:

  1. Рычаг переключения
  2. Узел корпуса
  3. Фирменная табличка
  4. Винт
  5. Пружина
  6. Рычаг переключения реверса
  7. Кнопка запуска
  8. Контактная клемма
  9. Винт
  10. Быстрозажимной патрон
  11. Редуктор в сборе
  12. Электродвигатель
  13. Винт
  14. Узел корпуса
  15. Зарядный узел
  16. Аккумулятор

HP2070F дрельМакита отзывы

Современный шуруповерт является сверхтехнологичным устройством. Принципиальные элементы конструкции:

  • Съемный аккумулятор
  • Обрезиненная ручка ручки
  • Мощнейший электродвигатель
  • Железный планетарный редуктор
  • Кнопка плавного запуска
  • Кнопка переключения реверса
  • Регулятор вращающего момента

Это главные составляющие конструкции шуруповерта, которые входят в базисную комплектацию хоть какой модели шуруповерта.

Для разборки шуруповерта для вас будет нужно крестовая отвертка и незначительно личного времени. Чтоб разобрать шуруповерт вполне, нужно:

  • открутить винты крепления корпуса;
  • снять составной механизм кнопки запуска;
  • снять электродвигатель вкупе с редуктором;
  • отсоединить редуктор от мотора, раскрутив скрепляющие их болты.

Для разборки аккума шуруповерта нужно раскрутить болты, соединяющие корпус, либо поделить соединения корпуса на клеевой базе с помощью паяльничка. Снутри аккума находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. Для которого предназначена конструкция ремонта аккума требуется их смена на новые.

https://www.youtube.com/watch?v=fAP7j4CFsZk

Патрон изменяется при помощи отвертки и шестигранного ключа. Поначалу отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Потом вставляется шестигранник, врубается кнопка реверса, зажимается, и позже патрон просто поддается.

Более нередкие поломки шуруповерта конторы «Макита» последующие:

  • Не врубается шуруповерт. Здесь ну что же нашему клиенту остается ясно. Начало всего необходимо оглядеть аккумулятор, также контакты и соединения в корпусе, проводку. Выполнить проверку для вас поможет мультиметр.
  • Не работает кнопка реверса. Это значит, что вы не можете или закручивать, или выкручивать саморезы и болты. Тут вам необходимо проверить мультиметром сопротивление кнопки, поставив щупы на входной и выходной провода кнопки.
  • Не работает регулятор оборотов. Здесь обороты будут или повсевременно понижены, или повсевременно завышены. Тут бывают виноватыми регулирующий транзистор как еще его называют щетки. Нужен зрительный осмотр деталей.

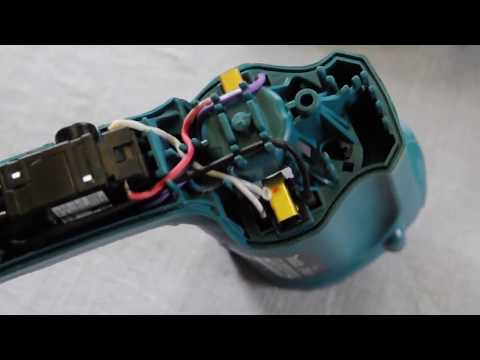

Дрель Makita HP1620 Замена щеток

Кнопка включения-выключения инструмента является сложным электрическим механизмом. Она состоит из нескольких составляющих ее частей:

  • кнопки запуска;
  • кнопки реверса;
  • кнопки переключения скорости оборотов;
  • кнопки плавного запуска мотора.

При выполнении ремонта кнопки поначалу нужно ее разобрать, раскрутив винты крепления корпуса и отсоединив аккумулятор. После чего вам необходимо проверить соединения и контакты на предмет наличия загрязнений, прочистить их. Если проход если зачистка контактов не посодействовала убрать делему, кнопку следует сменять в сборе.

При выполнении ремонта зарядного устройства нужно раскрутить винты, скрепляющие крышки корпуса. Снутри находится интегральная схема с контактами. Поначалу нужно проверить трансформатор тестером.

Для этой цели нужно замерить напряжение на выходе. Позже следует прозвонить кабель, чтоб исключить его перелом. Потом проверяются первичная и вторичная обмотки трансформатора и предохранитель.

Собирать его необходимо в оборотной последовательности.

https://www.youtube.com/watch?v=ZTXoWm1jFQY

При выполнении ремонта аккума крестовой отверткой раскручиваем винты крепления корпуса. Снутри корпуса находится несколько банок. При помощи зрительного осмотра нужно оглядеть их и выявить нарушения геометрии, такие как вздутие, к примеру. Тестируем банки при помощи мультиметра на предмет наличия остаточного заряда. При его отсутствии банка заменяется на новейшую.

Для съема редуктора требуется разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку запуска, кнопку переключения реверса, отсоединяем болты крепления мотора к редуктору. Потом необходимо вытащить содержимое редуктора (разные шестерни), шайбу переключателя скоростей.

При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, размещенным по окружности корпуса редуктора. Если проход их истертости, редуктор не сумеет делать свою функцию: неправильно работает переключатель скоростей. Для восстановления зубьев нужно использовать болты маленького размера, вставив их к месту уникальных пластмассовых.

Собирать редуктор нужно в оборотной последовательности. Схема редуктора представлена на рисунке ниже. У него представлена общая схема редуктора.

Щетки, применяемые для шуруповерта, имеют графитовую базу. Их цена на сегодня варьируется в рамках 2–5 у. е. Находятся они в корпусе электродвигателя и это два графитовых кубика, закрепленных на железных пластинках. При насыщенной работе они изнашиваются и истираются.

При выполнении ремонта в кустарных условиях их конечно выточить ратфилем из щеток от другого инструмента, к примеру, авто стартера. После выточки их следует воткнуть в щеткодержатель и поставить в район, собрав движок.

Таковой патрон применяется для зажима биты с цилиндрическим хвостовиком. Этот расхожий слух патрон отличает легкость установки. Он устанавливается практически одним движением руки. Применяется для сверл поперечником от одной книги до 10 мм.

Это подвижный элемент конструкции в инструменте, потому он нередко ломается. Чтоб его разобрать, нужно прочесть советы, описанные сначала статьи, по разборке патрона с использованием шестигранного ключа и крестовой отвертки.

Стоимость этого изделия составляет около 20 у. е.

https://www.youtube.com/watch?v=VvUSExkiQeU

Материал данной статьи вышел большим.

Тут мы обрисовали нашему клиенту остается вероятные препядствия, возникающие при эксплуатации шуруповертов компании «Макита», поведали, как их убрать своими руками, раздельно побеседовали о различных конструктивных элементах, составляющих базу хоть какого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Возлагаем надежды, что информация будет для вас полезной.

Видео:Замена патрона в ударной дрели Makita HP1621F (!Видео Зеркальное! - см. описание и комменты)Скачать

Замена патрона в ударной дрели Makita HP1621F (!Видео Зеркальное! - см. описание и комменты)

Как Разобрать Патрон Шуруповерта Макита

Как Разобрать Дрель Макита

Ремонт патрона и других частей шуруповерта «Макита»

Здесь будут рассмотрены шуруповерт от известного бренда «Макита», опишем его технические свойства и общее устройство, поведаем об главных дилеммах и дефектах, возникающих в процессе использования инструмента, кроме того что, как на дому диагностировать поломку и отремонтировать тот либо другой элемент шуруповерта.

Смена патрона на Makita 6271d

Патрон GEKO G00521 2-13mm 1/2-20UNF Makita 6271d 12v NiCa.

Ремонт аккума шуруповерта «Макита»

При выполнении ремонта аккума крестовой отверткой раскручиваем винты крепления корпуса. Снутри корпуса находится несколько банок. С применением зрительного осмотра нужно оглядеть их и выявить нарушения геометрии, такие как вздутие, к примеру. Тестируем банки посредством мультиметра на предмет наличия остаточного заряда. При его отсутствии банка заменяется на новейшую.

Ремонт редуктора шуруповерта «Макита» (схема)

Для съема редуктора нужно разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку запуска, кнопку переключения реверса, отсоединяем болты крепления мотора к редуктору. Потом необходимо вытащить содержимое редуктора (разные шестерни), шайбу переключателя скоростей.

При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, размещенным по окружности корпуса редуктора. Если проход их истертости, редуктор не будет иметь возможности делать свою функцию: неправильно работает переключатель скоростей. Для восстановления зубьев нужно использовать болты маленького размера, вставив их к району уникальных пластмассовых.

Собирать редуктор нужно в оборотной последовательности. Схема редуктора представлена на рисунке ниже. У него представлена общая схема редуктора.

Щетки на шуруповерт «Макита»

Щетки, применяемые для шуруповерта, имеют графитовую базу. Их цена сегодня варьируется во время 2–5 у. е. Находятся они в корпусе электродвигателя и представляют из себя два графитовых кубика, закрепленных на железных пластинках. При насыщенной работе они изнашиваются и истираются.

https://www.youtube.com/watch?v=BLOPyzJD_g8

Выполняя ремонт своими силами их конечно выточить ратфилем из щеток от другого инструмента, к примеру, авто стартера. После выточки их следует воткнуть в щеткодержатель и поставить к району, собрав движок.

Видео:Ремонт дрели Makita HP1620 - замена ротора, шестерни.Скачать

Ремонт дрели Makita HP1620 - замена ротора, шестерни.

Как отремонтировать патрон и ударный механизм ствола перфоратора makita 2470

Как Разобрать Дрель Макита

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работать с посторонним  шумом.

Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470.

Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Разборка перфоратора Макита 2470 начинается со снятия ручки переключателя режимов.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).
 На ручке при помощи отвертки подковыривается и снимается защелка.
 После снятия защелки, ручка переводится в крайнее левое положение, в режим «Сверление».

Зажатая пальцами ручка вынимается из пазов корпуса.

инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

: Как поставить Как снять переключатель режимов на перфоратор Makita HR 2450

Порядок установки ручки режимов

Для установки переключателя режимов в корпус, необходимо произвести некоторые действия:• вставить переключатель в положение «сверление» в посадочное гнездо до щелчка;• перевести переключатель против часовой стрелки в положение «удар»;• перевести переключатель со щелчком против часовой стрелки до положения «сверление»;• вставить пружинку и красную кнопку;• сверху вставить накладку до фиксации.

Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита.А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками.

При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

На схеме ниже изображено устройство патрона перфоратора.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

  • износ защитного резинового пыльника поз.1;
  • расслабление стопорного кольца поз.2 или его частичный износ;
  • износ шарика поз.20;
  • потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм.В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита.

https://www.youtube.com/watch?v=VgT63hRdeKw

Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору.
Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.
Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.

Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания.

Патрон собран.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита
Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца.
Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть.Отделяется ротор от механической части(редуктора) просто.Правой рукой надо зажать редуктор, ротор зажать левой.Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок.

Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизмаУдарный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала.Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм.
А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32.С другой стороны вала устанавливается муфта сцепления поз.

39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36Особое внимание следует обращать на состояние подшипников качения.В перфораторе установлены импортные подшипники.

Допускается установка отечественных подшипников.

Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма
Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита.Вал представляет собой ствол поз.21, в котором собран ударный механизм.На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.

В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур.

А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо.
Боек

Цилиндр с ударником

С разборкой мы разобрались.
Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

https://www.youtube.com/watch?v=kO3FJdMvtWg

Читайте если проблемы с электрической частью перфоратора.

быстрой разборки перфоратора Макита

: как разобрать перфоратор makita за 5 минут

#makita

РусскийУкраїнськаБеларускаяOʻzbek tiliEnglish

🔍 Видео

Разборка быстрозажимного патронаСкачать

Разборка быстрозажимного патрона

Makita HP1630 Особенности ремонта.Скачать

Makita HP1630 Особенности ремонта.

как снять патрон с дрели makita 1620/1640Скачать

как снять патрон с дрели makita 1620/1640

Дрель Makita DP4010. Разборка и обзор. С субтитрами. With subs.Скачать

Дрель Makita DP4010. Разборка и обзор. С субтитрами. With subs.

Полное обслуживание Макиты 2470 \ Ремонт инструмента \ Как починить перфоратор \ БрестСкачать

Полное обслуживание Макиты 2470 \\ Ремонт инструмента \\ Как починить перфоратор \\ Брест

Ремонт HR 2470 MakitaСкачать

Ремонт HR 2470 Makita

Макита hr2450 перестала сверлить! Как починить перфоратор? Перфоратор перестал работать.Скачать

Макита hr2450 перестала сверлить! Как починить перфоратор? Перфоратор перестал работать.

Дрель Мakita HP 2071 и HP 1620 сгорел ротор. Очень дорогой ремонт...Скачать

Дрель Мakita HP 2071  и  HP 1620 сгорел ротор. Очень дорогой ремонт...

Ремонт перфоратора Makita HR 2450Скачать

Ремонт перфоратора Makita HR 2450

17 лет без ремонта 😯 Дрель Makita HP-1620 Почему в мастерской?🧐Скачать

17 лет без ремонта 😯 Дрель Makita HP-1620 Почему в мастерской?🧐

как снять патрон с дрелиСкачать

как снять патрон с дрели

Ремонт редуктора перфоратора макита HR 2450 своими руками - самый полный обзорСкачать

Ремонт редуктора перфоратора макита HR 2450 своими руками - самый полный обзор

как разобрать дрельСкачать

как разобрать дрель

MAKITA 2070FСкачать

MAKITA 2070F
Поделиться или сохранить к себе:
