Как Работает Реверс На Дрели

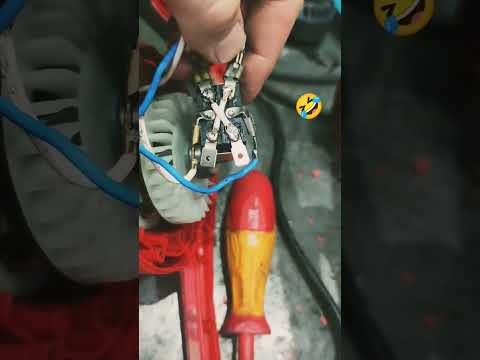

Ремонт переключателя реверса, смазка, чистка электродрели
Реверс для дрели
Ремонт дрели своими руками | Мастер Винтик. Всё своими руками!
Устройство дрели (простейшая китайская электродрель):
Замена щеток
Сетевой шнур
Диагностика электродвигателя
Регулятор оборотов и реверс
Редуктор
Замена патрона дрели
Как отремонтировать лопату своими руками?
🌟 Видео

Видео:реверс для старой советской дрели своими руками.Скачать

Как Работает Реверс На Дрели

Устройство дрели

Электродвигатель. Коллекторный электродвигатель дрели содержит три основных элемента. статор, якорь и угольные щетки. Статор выполнен из электротехнической стали высокой магнитной проницаемости. Имеет цилиндрическую форму и пазы для укладки статорных обмоток. Статорных обмоток две и расположены они друг напротив друга. Статор жестко крепиться в корпусе дрели.

Ротор представляет собой вал, на который прессуется сердечник из электротехнической стали. По всей длине сердечника протачиваются канавки, через равное расстояние, для укладки якорных обмоток.

Обмотки наматываются цельным проводом с отводами для крепления к коллекторным пластинам. Таким образом, образовывается якорь, разделённый на сегменты. Коллектор находится на хвостовике вала и жестко укреплен на нем.

Ротор во время работы вращается внутри статора на подшипниках, которые расположены в начале и конце вала.

По пластинам во время работы двигаются подпружиненные щетки. Кстати, когда проводится ремонт дрели, следует особое внимание уделить именно им. Щетки прессуются из графита, имеют вид параллелепипеда с вмонтированными гибкими электродами.

Регулятор оборотов. Обороты дрели регулирует симисторный регулятор, расположенный в кнопке включения. Надо отметить простую схему регулировки и малое количество деталей. Собран этот регулятор в корпусе кнопки на подложке из текстолита по микроплёночной технологии.

Сама плата имеет миниатюрные размеры, что позволило поместить её в корпусе курка. Ключевой момент. это то, что в регуляторе дрели (в симисторе) происходит разрыв и замыкание цепи за миллисекунды.

И регулятор никак не изменяет напряжение, которое приходит из розетки (однако меняется среднеквадратичное значение напряжения, которое показывают все вольтметры измеряющее переменное напряжение). Точнее, происходит импульсно-фазовое управление. Если кнопка нажата слегка, то время когда цепь замкнута самое маленькое.

По мере нажатия, время, когда цепь замкнута, увеличивается. Когда кнопка нажата до предела, время, когда цепь замкнута, максимально или цепь вообще не размыкается.

Более научно это выглядит следующим образом. Принцип работы регулятора основан на изменении момента (фазы) включения симистора (замыкания цепи) относительно перехода сетевого напряжения через ноль (начала положительной или отрицательной полуволны питающего напряжения).

Чтобы легче было разобраться в работе регулятора, построим три временные диаграммы напряжений: сетевого, на управляющем электроде симистора и на нагрузке. После включения дрели в сеть на вход регулятора поступает переменное напряжение (верхняя диаграмма).

Одновременно на управляющий электрод симистора подается напряжение синусоидальной формы (средняя диаграмма). В момент, когда его величина превысит напряжение включения симистора, симистор откроется (цепь замкнется) и сетевой ток потечет через нагрузку.

После того как величина управляющего напряжения станет ниже пороговой, симистор остается открытым за счет того, что ток нагрузки превышает ток удержания. В тот момент, когда напряжение на входе регулятора меняет свою полярность, симистор закрывается. Далее процесс повторяется.

Таким образом, напряжение на нагрузке будет иметь форму как на нижней диаграмме.

Ремонт переключателя реверса, смазка, чистка электродрели

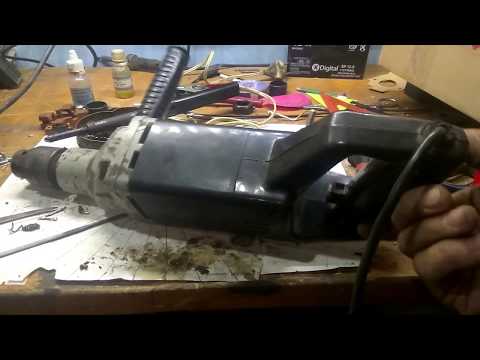

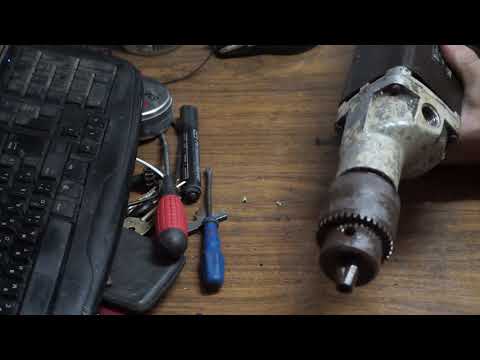

Чистка электродрели внутри и снаружи, ремонт переключателя реверса, смазка редуктора, смазка подшипников.

Реверс для дрели

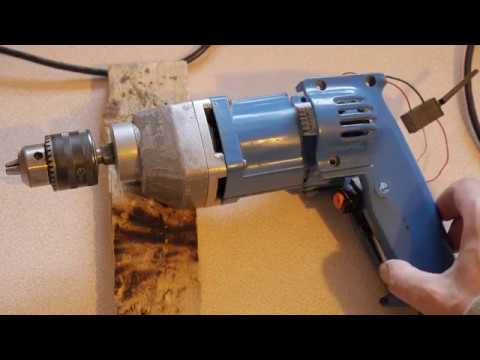

Установка реверса на советскую дрель.

Чем больше амплитуда управляющего напряжения, тем раньше включится симистор, а следовательно, больше будет и длительность импульса тока в нагрузке. И наоборот, чем меньше амплитуда управляющего сигнала, тем меньше будет длительность этого импульса.

Амплитуда управляющего напряжения управляется переменным резистором соединенным с курком дрели. Из диаграммы видно, что если не сдвигать по фазе управляющее напряжение, диапазон регулирования будет от 50 до 100%.

Поэтому, чтобы диапазон расширить, управляющее напряжение сдвигают по фазе, и тогда в процессы нажатия на курок напряжение на выходе регулятора будет изменяться так, как показано на рисунке ниже.

https://www.youtube.com/watch?v=W8GsKPb6z58

Схема подключения проводов, и в частности схема подключения кнопки дрели, в разных моделях может отличаться. Самая простая схема, и лучше всего демонстрирующая принцип работы, следующая. Один повод из шнура питания подключается к регулятору оборотов.

Чтобы не путаться, важно понять, что регулятор оборотов и устройство управления реверсом. это две разные детали, которые часто имеют разные корпуса.

Единственный провод выходящий из регулятора оборотов подключается к началу первой обмотки статора. Если бы не было устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а вторая щетка ротора соединялась бы с началом второй обмотки статора. Конец второй обмотки статора ведет ко второму проводу шнура питания. Вот и вся схема.

Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора.

В устройстве реверса такое переключение и происходит, поэтому щетки ротора соединяются с обмотками статора через него. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри.

Черные провода ведут к щеткам ротора (5-й контакт пусть будет первая щетка, а 6-й контакт пусть будет вторая щетка), серые. к концу первой обмотки статора (пусть будет 4-й контакт) и началу второй (пусть будет 7-й контакт).

При положении переключателя изображенном на фото, замкнуты конец первой обмотки статора с первой щеткой ротора (4-й с 5-м), и начало второй обмотки статора со второй щеткой ротора (7-й с 6-м).

При переключении реверса во второе положение, соединяются 4-й с 6-м, и 7-й с 5-м.

Конструкция регулятора оборотов электродрели предусматривает подключение конденсатора и подключение к регулятору обоих проводов идущих от розетки. Схема на рисунке ниже, для лучшего понимания, чуть упрощена: нет устройства реверса, ещё не показаны обмотки статора, к которым и подключаются провода от регулятора (см. схемы выше).

В случае описываемой электродрели, используется только два нижних контакта: крайний левый и крайний правый. Конденсатора нет, а второй провод сетевого шнура подключается прямо к статорной обмотке.

Редуктор. Редуктор дрели предназначен для уменьшения оборотов сверла и увеличения крутящего момента. Чаще встречается шестеренчатый редуктор с одной передачей. Встречаются дрели и с несколькими передачами, например двумя, при этом сам механизм чем-то напоминает коробку передач автомобиля.

Ударное действие дрели. Некоторые дрели имеют ударный режим, для долбления отверстий в бетонных стенах. Для этого сбоку большой шестеренки ставится волнистая шайба, и такая же шайба напротив.

При сверлении с включенным режимом удара, когда сверло упирается, например, в бетонную стену, волнистые шайбы соприкасаются и за счет своей волнистости имитируют удары. Шайбы со временем стираются, и требую замены.

Видео:как подключить реверс на дрели?Скачать

Ремонт дрели своими руками | Мастер Винтик. Всё своими руками!

При наличии определенных навыков, осуществить ремонт дрели в домашних условиях достаточно просто. Из многочисленных случаев поломок дрели можно выделить несколько характерных неисправностей, к которым приводят неправильная эксплуатация электроинструмента или бракованные элементы от завода-изготовителя. К таким типичным поломкам можно отнести:

выход из строя элементов двигателя (статор, якорь);
износ щеток или их обгорание;
поломка регулятора и реверсного переключателя;
износ опорных подшипников;
некачественный зажим в патроне инструмента.

Устройство дрели (простейшая китайская электродрель):

1 — регулятор оборотов, 2 — реверс, 3 — щеткодержатель со щеткой, 4 — статор двигателя, 5 — крыльчатка для охлаждения электродвигателя, 6 — редуктор.

Устройство электродрели: 1 — статор, 2 — обмотка статора (вторая обмотка под ротором), 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.

Замена щеток

Самый распространенный вид поломки, это износ щеток двигателя, замену которых можно произвести самостоятельно в домашних условиях. Иногда, щетки можно заменить без разборки корпуса дрели.

У некоторых моделей достаточно выкрутить заглушки из установочных окошек и установить новые щетки.

У других моделей, для замены требуется разборка корпуса, в этом случае необходимо аккуратно достать щеткодержатели и извлечь из них изношенные щетки.

https://www.youtube.com/watch?v=zAaoNkR0vJk

Щетки продаются во всех нормальных магазинах электроинструмента, и часто к новой электродрели прилагается дополнительная пара щеток.

Новые щетки

Не стоит ждать, пока щетки износятся до минимального размера. Это чревато тем, что между щеткой и коллекторными пластинами увеличивается зазор. Как следствие происходит повышенное искрообразование, коллекторные пластины сильно нагреются и могут «отойти» от основания коллектора, что приведет к необходимости замены якоря.

Определить необходимость замены щеток можно по повышенному искрообразованию, которое просматривается в вентиляционных прорезях корпуса. Второй способ определения, это хаотичное «дергание» дрели во время работы.

Сетевой шнур

Шнур проверяется омметром, один щуп подключается к контакту сетевой вилки, другой к жиле шнура. Отсутствие сопротивления указывает на обрыв. В этом случае ремонт дрели сводится к замене сетевого провода.

Диагностика электродвигателя

На второе место, по числу поломок дрели, можно поставить неисправность элементов двигателя и чаще всего якоря. Выход из строя якоря или статора происходит по двум причинам — неправильная эксплуатация и некачественный моточный провод.

Производители с мировым именем применяют дорогой моточный провод с двойной изоляцией термостойким лаком, что в разы повышает надежность двигателей. Соответственно в дешевых моделях качество изоляции моточного провода оставляет желать лучшего.

Неправильная эксплуатация сводится к частым перегрузкам дрели или продолжительной работе, без перерывов для остывания двигателя. Ремонт дрели своими руками перемоткой якоря или статора, в этом случае без специальных приспособлений невозможен.

Только замена элемента полностью (исключительно опытные ремонтники смогут произвести перемотку якоря или статора своими руками).

Для замены ротора или статора необходимо разобрать корпус, отсоединить провода, щетки, при необходимости снять приводную шестерню, и извлечь двигатель целиком вместе с опорными подшипниками. Заменить неисправный элемент и установить двигатель на место.

Определить неисправность якоря можно по характерному запаху, увеличению искрообразования, при этом искры имеют круговое движение по направлению движения якоря. Ярко выраженные «подгоревшие» обмотки можно увидеть при визуальном осмотре. Но если мощность двигателя упала, но нет вышеописанных признаков, то следует прибегнуть к помощи измерительных приборов — омметра и мегомметра.

Обмотки (статора и якоря) подвержены только трем повреждениям — межвитковой электрический пробой, пробой на «корпус» (магнитопровод) и обрыв обмотки. Пробой на корпус определяется довольно просто, достаточно щупами мегомметра прикоснуться к любому выходу обмотки и магнитопроводу.

Сопротивление более 500 Мом указывает на отсутствие пробоя. Следует учитывать, что измерения следует проводиться мегомметром, у которого измерительное напряжение не меньше 100 вольт.

Делая измерения простеньким мультиметром, нельзя точно определить, что пробоя точно нет, однако можно определить, что пробой точно есть.

Межвитковой пробой якоря определить достаточно сложно, если, конечно, он не виден визуально. Для этого можно использовать специальный трансформатор, у которого имеется только первичная обмотка и разрыв магнитопровода в виде желоба, для установки в него якоря.

При этом якорь со своим сердечником становиться вторичной обмоткой. Поворачивая якорь, так что бы в работе были обмотки поочередно, прикладываем к сердечнику якоря тонкую металлическую пластину.

Если обмотка короткозамкнута, то пластина начинает сильно дребезжать, при этом обмотка ощутимо нагревается.

Нередко межвитковое замыкание обнаруживается на видимых участках провода или шинки якоря: витки могут быть погнуты, смяты (т.е.

прижаты друг к другу), либо между ними могут быть какие либо токопроводящие частицы.

Если так, то необходимо устранить эти замыкания, путём исправления помятостей шинки или извлечения инородных тел, соответственно. Также, замыкание может быть обнаружено между соседними пластинками коллектора.

https://www.youtube.com/watch?v=AB3Ri2Bjb3s

Определить обрыв обмотки якоря можно, если к смежным пластинам якоря подключать миллиамперметр и постепенно поворачивать якорь. В целых обмотках будет возникать определенный одинаковый ток, обрывная покажет или увеличение тока или его полное отсутствие.

Обрыв обмоток статора определяется подключением омметра к разъединенным концам обмоток, отсутствие сопротивления указывает на полный обрыв.

Регулятор оборотов и реверс

Присутствие напряжения на входных клеммах кнопки включения и отсутствие на выходных указывает на неисправности контактов или компонентов схемы регулятора оборотов.

Произвести разборку кнопки можно аккуратно подцепив фиксаторы защитного кожуха и стянув его с корпуса кнопки. Визуальный осмотр клемм позволит судить об их работоспособности. Почерневшие клеммы очищаются от нагара спиртом или мелкой наждачной бумагой.

Затем кнопка опять собирается и проверяется на наличие контакта, если ничего не изменилось, то кнопка с регулятором должна быть заменена. Регулятор оборотов выполнен на подложке и полностью залит изоляционным компаундом, поэтому ремонту не подлежит.

Еще одна характерная неисправность кнопки это стирание рабочего слоя под ползунком реостата. Самый простой выход — замена кнопки целиком.

Ремонт кнопки дрели своими руками возможен только при наличии определенных навыков. Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Не допустить этого можно только плавным поднятием крышки изначально и желательной зарисовкой расположения контактов и пружинок.

Устройство реверса (если располагается не в корпусе кнопки) имеет свои перекидные контакты, поэтому так же подвержено пропаданию контакта. Механизм разборки и чистки такой же, как и кнопки.

При покупке нового регулятора оборотов, следует убедиться, что он рассчитан на мощность дрели, так при мощности дрели 750Вт, регулятор должен быть рассчитан на ток более 3,4А (750Вт/220В=3,4А). И кстати, регулятор у дрели на фото неродной, а чтобы он влез в корпус, была срезана нижняя часть курка.

Нижняя часть курка срезана

Электрическая схема дрели. «рег. обор.» — регулятор оборотов электродрели, «1-я ст.обм.» — первая статорная обмотка, «2-я ст.обм.» — вторая статорная обмотка, «1-я щет.» — первая щетка, «2-я щет.» — вторая щетка.

Чтобы не путаться, важно понять, что регулятор оборотов и устройство управления реверсом — это две разные детали, которые часто имеют разные корпуса.

Регулятор оборотов и реверс находятся в отдельных корпусах. На фото видно, что к регулятору оборотов подключено только два провода.

Единственный провод выходящий из регулятора оборотов подключается к началу первой обмотки статора. Если бы не было устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а вторая щетка ротора соединялась бы с началом второй обмотки статора. Конец второй обмотки статора ведет ко второму проводу шнура питания. Вот и вся схема.

Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора.

Схема реверса дрели

Схема на реверсе электродрели (на фото реверс отсоединен от регулятора оборотов)

Схема подключения реверса электродрели

Черные провода ведут к щеткам ротора (5-й контакт пусть будет первая щетка, а 6-й контакт пусть будет вторая щетка), серые — к концу первой обмотки статора (пусть будет 4-й контакт) и началу второй (пусть будет 7-й контакт).

При переключении реверса во второе положение, соединяются 4-й с 6-м, и 7-й с 5-м.

Конструкция регулятора оборотов электродрели предусматривает подключение конденсатора и подключение к регулятору обоих проводов идущих от розетки. Схема на рисунке ниже, для лучшего понимания, чуть упрощена: нет устройства реверса, ещё не показаны обмотки статора, к которым и подключаются провода от регулятора (см. схемы выше).

Схема подключения кнопки (регулятора оборотов) дрели.

https://www.youtube.com/watch?v=SDrtNCnlHOk

В случае электродрели изображенной на фото, используется только два нижних контакта: крайний левый и крайний правый. Конденсатора нет, а второй провод сетевого шнура подключается прямо к статорной обмотке.

Подключение кнопки электродрели

О принципе работы регулятора оборотов читайте в статье устройство дрели.

Редуктор

Наличие посторонних звуков, скрежета и подклинивания патрона говорит о неисправности редуктора или механизма переключения передач, если он есть. В этом случае необходимо осмотреть все шестерни и подшипники. Если обнаружены изношенные шлицы или сломанные зубья на шестернях, то необходима полная замена этих элементов.

Подшипники проверяются на пригодность после съема их с оси якоря или корпуса дрели, при помощи специальных съемников. Зажимая двумя пальцами внутреннюю обойму, нужно прокрутить внешнюю обойму.

Неравномерные проскакивания обоймы или «шелест», при прокручивании, говорят о необходимости замены подшипника.

Не вовремя заменённый подшипник приведёт к заклиниванию якоря, или, в лучшем случаи, подшипник просто провернется в посадочном месте.

Замена патрона дрели

Патрон подвержен износу, а именно зажимные «губки», из-за попадания в него грязи и абразивных остатков стройматериалов. Если патрон подлежит замене, необходимо открутить винт фиксатор внутри патрона (левая резьба) и открутить его с вала.

В заключении хочется добавить: при сборке дрели после её ремонта, следите, чтобы провода не оказались зажаты верхней крышкой. Если всё будет в порядке, две половинки схлопнуться без зазора. В противном случае, при затягивании шурупов провода может сплющить или перекусить.

Сплющенный провод.
