Как сделать отрезной станок из болгарки своими руками

Как Сделать Торцовочную Из Болгарки

Большим помощником для мастеров считается отрезной торцовочный станок. Но для выполнения одноразовых и непостоянных работ его приобретение не оправдано. Чаще для нарезания заготовок пользуются УШМ.

А при длительной работе качество реза падает по причине усталости. В продаже имеются конструкции для закрепления болгарки. Но они предназначены для определенной модели.

Лучший вариант — изготовить станок самому.

Преимущества самодельного оборудования

Повсеместное использование болгарок привело к тому, что их на руках великое множество. И при незначительных нарушениях профессиональные работники отказываются от них в целях безопасности.

Но домашние мастера такую роскошь позволить себе не могут. Из УШМ они изготавливают отрезные и дисковые станки, цепные пилы для резки металла и древесины. Для чего делают из болгарки отрезные станки?

Тот, кто работал болгаркой знает, что отрезать заготовку от трубы, а в особенности — от профильной, идеально ровно невозможно. Приходится при помощи угольника размечать каждую сторону и при резке трубу переворачивать. И все равно размеры могут отличаться на 0,5 мм. А при сваривании тонкостенных деталей металл прогорает из-за дефекта неполного прилегания.

Для резки металла необходима болгарка достаточной мощности. Вполне подойдут модели с диаметром круга от 180 мм и более.

Хотя модели с кругом 125 мм подойдут для работы с тонкостенным прокатом, но при этом установленный круг большего диаметра остается без защитного кожуха, что чревато травами при разрыве отрезного круга.

Конструкция отрезных станков

При проектировании самодельного отрезного станка из болгарки следует учесть следующие факторы:

  1. Станина, или основание, должна быть достаточно прочной, устойчивой, тяжелой. Для надежности она должна иметь крепление к верстаку или столу.
  2. Отрезное оборудование должно располагаться строго перпендикулярно к основанию.
  3. Механизм подачи отрезного круга оборудуется возвратной пружиной или противовесом для исключения повреждения абразивного диска.
  4. Для удобства и безопасности проведения работ конструкция оснащается ручкой. Наилучшим вариантом будет, если болгарку можно будет опускать за штатную рукоятку.
  5. Защитный кожух предупреждает попадание искр в работника.
  6. Зажимающее устройство. Закрепление заготовки — необходимое требование для получения качественного среза.
  7. Если планируется нарезание большого количества одинаковых по размеру заготовок, то можно конструкцию оснастить перемещаемым упором.
  8. Пусковое устройство или аварийное отключение. Постоянное включение болгарки стандартным выключателем неудобно. А специализированные пусковые устройства имеют внутреннюю защиту.

Модели станков для резки металла

Продаваемое оборудование оснащается поворотной столешницей для резки под разными углами. Самоделки изготавливаются в двух вариантах: поворотными под углом 45° и неповоротными. Для каждого варианта в интернете можно найти чертежи отрезного станка из болгарки своими руками с полной деталировкой.

Поворотное устройство

Для изготовления в таком варианте станка понадобится:

  • УШМ;
  • стальной уголок на 50 и на 40;
  • труба для водопровода с условным проходом Ду32 и 25;
  • труба профильная 15х15, 20х20; 25х25;
  • стальной лист толщиной 4 мм;
  • закрытые или полузакрытые радиальные подшипники 202 — 2 штуки, упорный подшипник 8102;
  • шпилька М14;
  • метизы М6, М8 и М14;
  • дверная пружина;
  • жесть или оцинковка.

Порядок изготовления:

  • Отрезать от 50-го уголка два куска.
  • Просверлить в них отверстия. Диаметр отверстий 14 мм .
  • Получившиеся детали прикрепить к болгарке болтами к местам крепления рукояток.
  • В таком положении сваркой в двух местах прихватить уголки. После чего, открутив от болгарки, окончательно проварить.
  • Для изготовления каретки необходимо от трубы Ду32 отрезать кусок.
  • Из трубы Ду25 отрезать заготовку, меньшую по длине на высоту двух подшипников.
  • Впрессовать один 202 подшипник в трубу Ду32.
  • Вложить в нее отрезок Ду25.
  • Забить второй подшипник.
  • Сваренные уголки и каретку соединить шпилькой М14.
  • Стойки для надежности изготавливаются из 50-го уголка. Для получения одинакового размера обоих деталей их необходимо стянуть струбцинами. В данном состоянии следует просверлить отверстия.
  • Стойки прикручиваются к каретке.
  • Из профильной трубы 20х20 вырезать две тяги оптимальной длины и ручку.
  • Для основания достаточно листа в 4 мм и размером 600х600 мм.
  • Сварить конструкцию.
  • Прорезать в листе паз для выхода круга.
  • Закрепить возвратную пружину.
  • Зажим в виде тисков можно изготовить из шпильки куска трубы 20х20 и гаек. Гайки привариваются к основанию. Шпилька, вращаясь, перемещает трубу вперед, осуществляя зажим.
  • Для удобства вращения можно сделать маховичок, приварив длинный болт.
  • Кожух изготавливается по шаблону. Две зеркальные выкройки.
  • Каркас нарезается из уголка, к которому винтами М6 закрепляются выкройки.
  • Кожух закрепляется на штатные отверстия.
  • Для крепления на верстаке в основании сверлятся два отверстия под болты М8.

В итоге получилась достаточно компактная конструкция с зажимом труб, защитой от искр и ровной базирующей поверхностью.

Вариант неповоротный

В отличие от первой модели, данная конструкция более сложная в техническом плане. Она имеет регулирование вылета ушм. Такую возможность она получила из-за использования автомобильных стоек машины.

https://www.youtube.com/watch?v=x4f4oidDWLE

Ввиду тонкого каркаса стоек необходимы кронштейны, в которые вставляются амортизаторы. Диаметр трубы подбирается под конкретные амортизаторы. Станина для болгарки своими руками, чертежи которой представлены, изготавливается из уголка. Остальные заготовки изготавливаются согласно чертежам.

Сварку конструкции следует производить полуавтоматом. Высота шва при этом минимальна, и нет необходимости в дальнейшей зачистке. Для облегчения хода механизм собирается на подшипниках.

При этом исключается люфт и заклинивание. Высоту подъема болгарки ограничивает поперечина и шпилька. Откручивая гайку, амортизаторы поднимают механизм кверху.

Это обеспечивает использование ушм разных моделей.

Для пиления труб под углом конструкция оборудуется поворотным столом. Жесткое крепление трубореза обеспечивает точный рез, а необходимый угол обеспечивает поворотный механизм, который требуется закрепить в нужном положении.

Как видно, дисковый отрезной станок по металлу своими руками можно сделать, не используя токарный и фрезерный станок.

Изготовление цепной пилы из болгарки

Своими руками при умении нетрудно изготовить цепную пилу — это ручной инструмент, а болгарка используется в качестве привода. За счет больших оборотов можно использовать ушм небольшой мощности.

Основным элементом такой конструкции является шина. Ее необходимо закрепить так, чтобы ось движения пильной цепи совпадала с установленной приводной шестеренкой. Поэтому при изготовлении кронштейна не обойтись без фрезерного станка. Любое незначительное отклонение чревато трагическими последствиями.

Порядок работ:

  • Кронштейн изготавливается согласно чертежу рабочего варианта под конкретную модель.
  • Вкручиваются две шпильки с гайками для закрепления шины.
  • Крепление кронштейна производится на корпус в отверстия крепления защитного кожуха.
  • На вал болгарки одевается шестерня. Ее крепление производится прижимной гайкой. Наружный диаметр гайки больше шестерни, что исключит спадание цепи.
  • После того как цепь одета, необходимо произвести ее натяжку и гайками зафиксировать шину.

Среди недостатков такой цепной пилы следует отметить, что она работает без смазки, что приводит к значительному нагреву и быстрому износу. Масло следует наносить вручную. Отсутствие тормоза позволяет цепи после снятия напряжения с электродвигателя еще вращаться в течение 30 секунд. Малый размер болгарки и длинная шина влияет на эргономику конструкции.

Но все же удивляет тот факт, что современные кулибины способны из обыкновенной угловой шлифовальной машинки изготовить множество приспособлений, стоимость которых в магазинах достигает десятков тысяч рублей.

Видео:Отрезной станок из болгарки с протяжкой.Скачать

Отрезной станок из болгарки с протяжкой.

Как Сделать Торцовочную Из Болгарки

Как Сделать Торцовочную Из Болгарки

Конструкция торцовки идентична с дисковой пилой, установленной над рабочим столом. Главные ее достоинства: компактность и малый вес. Используя этот факт употребляют пилы не столько в мастерских, да и на строй площадках. К огорчению, изготовленные на дому инструменты достаточно громоздки и тяжелы. Эксплуатировать их комфортно в стационарном режиме.

Торцовочная пила создана для единственной задачки — обрезки торцов пиломатериалов под разными углами. По причине того, что в свое время резки заготовка на столе недвижна, срез выходит осторожным и незапятнанным. Мастера, имеющие дело с обработкой дерева, больше доверяют конкретно этому инструменту. При этом пилы, изготовленные своими силами, удачно употребляются годами.

Технические свойства торцовки с протяжкой, собранной своими силами:

  • обороты диска — 4500;
  • длина пропила — 350 мм (намного выше, чем у промышленного инструмента среднего класса).

Инструмент есть вариант снять со стола и использовать болгарку по обыкновенному предназначению.

  1. Поворотное устройство инструмента устанавливается на ось поворота авто колеса (шкворень), он удерживается шарикоподшипником на 150 мм (если получится отыскать чем просто — подойдет).
  2. На внешную сторону подшипника сваркой крепим ушки для фиксации на основе. Фиксируется он средством винтов М6.
  3. Для предохранения от стружки обойма прикрывается коробом.
  4. Протяжку делаем из амортизаторов от грузовика (подходят сломанные). В их числе выливается масло, просверливаются отверстия для вентиляции, которые следует затянуть сетью от пыли и стружки.
  5. Чтоб при начале работы не ощущался рывок, пила дополняется модулем плавного запуска, который немного уменьшает оборотистость.
  6. Завершающий шаг работ — изготовка защиты для диска.

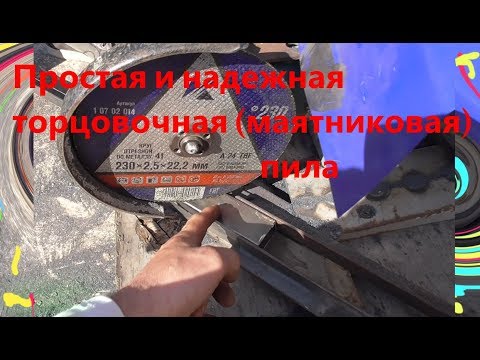

Самая простая удобная торцовочная пила из болгарки. Маятниковая пила из говна и палок

  • очень шумно работает;
  • для регулировки точности пропилов дерева употребляют обрезки брусков, после этого тяга фиксируется агрессивно можно работать начисто.

Это достаточно томная торцовка на стационарном железном столе. Чтоб управлять ею, придется прикладывать некие усилия.

Увы в конечном итоге пильный механизм перемещается плавненько, без рывков, торцевание на дому проводится просто.

  • мощность электродвигателя — 2.4,3.5 кВт;
  • обороты диска — 2800;
  • глубина пропила 80 мм.

Нужные для сборки материалы и инструменты:

  • электродвигатель мощностью 900 Вт;
  • железный лист;
  • железный уголок;
  • швеллер;
  • шарнирная группа;
  • мощная пружина;
  • болгарка;
  • аппарат;
  • ратфиль.

Станина производится из регулируемых опор, железного уголка и стоек от старенькой кровати. Рабочая поверхность — железный лист как поверхность стола, в каком прорезаем отверстие, края в кустарных условиях обрабатываем ратфилем.

  • Маятниковая стойка для пилы сваривается из швеллера, установленного на лист металла, ее высота составляет около 80 см.
  • Подставка для электромотора делается в форме подвижной железной плиты, установленной на шарниры. В процессе монтажа электромотора употребляют пружину в роли стабилизатора. Тогда многие обходятся без маятника и ремней.
  • Ремни натяжения регулируются обыденным откидным болтом, маятник для механизма производится также из металла.
  • В роли исполнительного инструмента на торцовку устанавливается диск поперечником 420 мм.

Торцовочная пила это довольно опасное оборудование, собирая ее своими силами, нужно позаботиться о защитных коробах и кожухах. Ведь погрешностей во время работы самодельного оборудования существенно чем просто, чем промышленного.

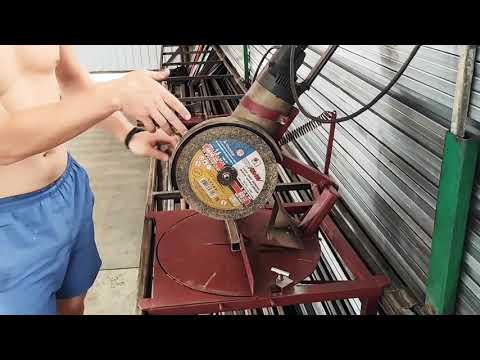

Стойка для болгарки!Круче не придумаешь!

  • Изготовка инструмента в кустарных условиях сберегает средства. К примеру, на доработку болгарки потрачено около 500 рублей. Цена самодельного стола и пильного механизма доступна большинству мастеров;
  • главные характеристики: глубина пропила, частота вращения, поперечник диска, мощность мотора, размеры стола, подбираются под собственные потребности;
  • собрав инструмент самостоятельно, мастер просто отыщет причину проблем и уберет ее.
  • От свойства начальных материалов зависит срок службы инструмента, а самоделки обычно собирают из всякого хлама;
  • торцовки домашнего производства изредка бывают довольно массивными. Ведь для высококачественной работы оборудования нужен кропотливый подбор деталей;
  • время от времени средства, сэкономленные на приобретении промышленного инструмента, затрачиваются на ремонт и доработку самодельного;
  • мастера нередко сберегают на собственной безопасности, не оснащая стол и пилу защитными приспособлениями;
  • Заводские пилы обустроены градуированной шкалой, точно указывающей угол распила дерева. На домашнем устройстве трудно сконструировать таковой механизм.

Несколько комфортных и увлекательных самоделок, посреди которых хорошая стационарная, мобильная и изготовленная за несколько минут из нескольких фанерок и саморезов:

Видео:ДОБАВИЛ 200 рублей к болгарке и сделал ПРОСТЕЙШИЙ отрезной СТАНОК.Скачать

ДОБАВИЛ 200 рублей к болгарке и сделал ПРОСТЕЙШИЙ  отрезной СТАНОК.

Как Из Болгарки Сделать Торцовочную Пилу

Как Сделать Торцовочную Из Болгарки

Избираем насадки на болгарку для обработки дерева — виды и свойства

УШМ, если знать и хорошо использовать все ее способности – устройство воистину универсальное, которому поддается фактически хоть какой материал.

И если идет речь об обработке дерева в огромных масштабах, то «болгарка» еще эффективнее ручного абразивного инструмента и приспособлений. Главное, верно избрать подобающую насадку.

С их основными модификациями и специфичностью внедрения поможет разобраться эта статья.

Диск-рубанок

Такая насадка фактически вполне подменяет этот ручной инструмент.

https://www.youtube.com/watch?v=2QuY_vz20RU

Неподменная вещь, если требуется, например, произвести предварительную обработку бревна – при строительстве сруба, подготовке опор огораживания и т.д..

  • В этом случае защитный кожух можно снять. Такая насадка является цельнолитой, и ее разрушение не происходит. Но защита от разлетающейся щепы (очки, уплотненная одежка, рукавицы) требуется.
  • Допускается работа только с «болгаркой», в какой предусмотрена (либо устанавливается) 2-ая ручка. УШМ должна удерживаться при предварительный обработке дерева непременно 2-мя руками.

Диск обдирочный

Основное предназначение схожих насадок – снятие с древесной породы коры, обтесывание заготовки. Если «болгарка» в опытных руках, то с таким приспособлением можно сделать подборку материала. К примеру, по мере надобности вырубки чаши. Если возводится бревенчатый сруб, то УШМ с таковой насадкой отлично подменяет плотницкий топор.

В неких случаях обдирочным диском можно произвести распиловку. Правда, рез будет широким, ну и отходов (стружки, опилок) получится много.

Диски

Такие насадки выпускаются в различном выполнении. Главное отличие приспособлений – в размере зернышек абразива.

Они по специфике внедрения не достаточно чем отличаются от рашпилей. Разница только в скорости выполнения технологической операции. При определенных способностях такие насадки целенаправлено использовать и для чистовой обработки дерева.

Фрезы

Они есть, и специально по дереву. Ассортимент значительный, так как насадки этого типа отличаются конфигурацией, расположением и размерами зубьев.

  • Выборка пазов.
  • Предварительное выравнивание кромок.
  • Вырезка чаши.
  • Распиловка (для деревянных заготовок небольшого сечения).

43.Монтажная пила из болгарки

Эл. почта — chicomasterrus@gmail.com Тел. 8-916-172 — три восемь четыре девять. Звонить с 10 до 20 Мск. В ролике .

Самая простая удобная торцовочная пила из болгарки. Маятниковая пила из говна и палок

Очень простой, удобный отрезной станок по металлу из обычной болгарки за час времени.Она же маятниковая.

  • При обработке древесины такими насадками демонтировать защитный кожух запрещается.
  • На каждое изделие есть инструкция. В ней однозначно указано, для каких видов работ предназначена данная насадка, рекомендуемые обороты «болгарки» и так далее.

Шлифовка дерева

Если расшифровать аббревиатуру УШМ, то понятно, что именно чистовая обработка – основное предназначение «болгарки».

Кордщетки

Используются преимущественно для первичной (грубой) шлифовки древесины, когда требуется сгладить неровности образца.

Диски торцевые

Названия говорит само за себя. Такими насадками обрабатываются конечные части деревянных заготовок (срезы). Особенно эффективны, если приходится иметь дело с угловыми (косыми) распилами.

Насадки лепестковые

Наиболее используемые шлифовочные приспособления для «болгарки».

Шлифовальные круги

Наиболее универсальное приспособление к «болгарке». Его одного вполне достаточно для разной степени шлифовки.

Сама насадка представляет собой металлическую основу, на которой крепятся круги с той или иной зернистостью. Они легко меняются или по мере износа, или в случае перехода на другой участок работы.

Следовательно, только круги и являются расходным материалом. Сама же насадка используется неограниченное время.

  • Шлифовка дерева.
  • Циклевка паркета.
  • Обработка кромок и торцов.
  • Зачистка древесины перед окрашиванием.

Полировка древесины

Для этих целей используются щетки, диски круги. Их «рабочие элементы» могут быть из губки, войлока, мелкозернистой «наждачки» и ряда других материалов.

В статье приведены примеры лишь основных типов насадок на «болгарку». Изделий данного класса довольно много, поэтому несложно выбрать оптимальный вариант приспособления для обработки любой древесины. Автор надеется, что приведенная информация поможет читателю в этом.

На заметку!

Под обработкой дерева подразумевается и его раскрой (распиловка). Иногда при изготовлении штучных деталей приходится заниматься их подгонкой по месту установки еще до того, как приступать к шлифовке образца.

Некоторые «умельцы» (а их и среди знакомых, и в интернете немало) советуют использовать для таких операций диски от циркулярной пилы. Категорически запрещается! Вот лишь основные причины, по которым этого делать нельзя.

  • «Болгарка» – машинка высокоскоростная. И хотя металл, из которого изготовляются отрезные диски, прочный, в таком режиме он долго не выдерживает. Точнее, режущие кромки (зубцы), которые фиксируются методом напайки. При интенсивной работе они отваливаются и разлетаются в стороны, причем с огромной скоростью. Последствия спрогнозировать несложно.
  • Не все диски по размеру (в первую очередь, внешнему диаметру) подходят для установки на УШМ. Значит, придется демонтировать защитный кожух. То же самое – о безопасности работника можно забыть.
  • Структура древесины (даже твердой породы) достаточно рыхлая. Следовательно, велика вероятность, что пильный диск по причине постоянной вибрации может зажать. Как поведет себя «болгарка» в подобной ситуации, учитывая ее мощность и обороты, предсказать не возьмется никто. Но то, что она довольно легко вырвется из рук – однозначно.
  • Постоянные изменения режима (по той же причине – вязкости пиломатериала) приводят к систематическому перегреву двигателя УШМ. При таком использовании «болгарка» долго служить не будет.

Именно поэтому обработка дерева с ее помощью производится только поверхностная – грубая зачистка, шлифовка, браширование. А для раскроя следует использовать пильные инструменты и механизмы (ножовка, циркулярка, эл/лобзик и так далее).

Видео:НЕРЕАЛЬНЫЙ СТАНОК ИЗ 230 УШМ! Мощный отрезной станок с протяжкой своими руками!Скачать

НЕРЕАЛЬНЫЙ СТАНОК ИЗ 230 УШМ! Мощный отрезной станок с протяжкой своими руками!

Как изготовить стационарный отрезной станок из болгарки

Как Сделать Торцовочную Из Болгарки

Отрезные дисковые станки — это универсальное в использовании оборудование, которое применяется в мебельной и деревообрабатывающей промышленности, в машиностроении и металлообработке.

Также такие станки с успехом используются обычными домовладельцами при работе с деревом и металлом.

Подобное оборудование не отличается сложностью конструкции, поэтому любому по силам выполнить его самостоятельно.

Где используются отрезные дисковые станки

В быту такие дисковые отрезные станки используются для выполнения следующих работ:

  • Раскрой листового металла.
  • Разрезание металлопрофиля.
  • Выполнение различных однотипных деревянных заготовок.
  • Резка керамической плитки.
  • Работа с деревом и пиломатериалами.

Универсальность использования такого инструмента достигается за счёт возможности смены отрезных кругов, которые могут применяться для дерева, металла, керамики, бетона и других прочных материалов.

Изготавливаем станок своими руками

Покупное оборудование отличается функциональностью и позволяет осуществлять распил различных материалов. Однако оно имеет высокую стоимость, которая попросту не по карману большинству домовладельцев. Впрочем, можно с легкостью изготовить такой отрезной станок из обычной болгарки, при этом такое оборудование будет отличаться функциональностью и простотой в использовании.

https://www.youtube.com/watch?v=vBvb8ltntR8

Вариант выполнения отрезного станка с использованием болгарки имеет ряд преимуществ.

В первую очередь, это возможность выполнения стационарного и мобильного инструмента, при этом такие агрегаты просты в использовании и могут применяться для работы с деревом и металлом.

Отметим и доступную стоимость необходимых элементов для выполнения основы и кронштейна, на котором будет крепиться режущая головка станка.

Необходимые инструменты и материалы

Для изготовления такого станка для болгарки своими руками, чертежи которого вы с легкостью найдете в интернете, вам потребуется следующее:

  • Тяжёлая и прочная станина. В идеале необходимо использовать устойчивый стол-верстак, к которому в последующем будет крепиться болгарка с отрезным кругом.
  • Стойка для коромысла, которая крепится к станине строго перпендикулярно.
  • Качающийся кронштейн и коромысло изготавливаются с учетом имеющихся конструктивных особенностей вашего инструмента.
  • Также вам потребуется удобная ручка-захват, позволяющая безопасно перемещать отрезной круг трубореза по вертикали. При возможности постарайтесь закрепить болгарку таким образом, чтобы использовать штатную ручку инструмента.
  • Мощная пружина, отвечающая за возврат инструмента по окончании работы в исходное положение.
  • Надежный металлический кожух, который будет обязан при использовании любых дисков. Открытый рабочий контур у такого отрезного станка ни в коем случае не должен смотреть в сторону оператора.
  • Устройство пуска станка и его аварийного отключения.
  • Устройство для фиксации заготовки.

Важно. Болгарки имеют соответствующую клавишу для включения и выключения инструмента. Однако использовать ее в работе будет не слишком удобно, поэтому рекомендуется дополнительно использовать пусковое устройство.

Как выбрать пусковое устройство

Можем порекомендовать вам использовать пусковую кнопку модели ПНВ-30У и УШМ, которая отличается простотой в использовании, надежностью и легкостью подключения к автоматике болгарки. Существует и более современные варианты таких пусковых устройств, однако, принцип действия у них будет аналогичен ПНВ-30У, при этом они не отличаются надежностью в эксплуатации и имеют высокую стоимость.

Инструкция по сборке стационарной болгарки для резки металла

Существует множество схем изготовления станины и кронштейнов для самодельного маятникового отрезного станка из болгарки.

Мы можем порекомендовать вам использовать старые автомобильные амортизаторы, что позволит выполнить кронштейн с возможностью регулировки вылета у болгарки.

Тем самым существенно расширяются возможности по применению такого оборудования, при этом затраты на приобретение старых отработанных амортизаторов будут минимальны.

Использовать в качестве несущей конструкции амортизаторы по причине их тонких стенок не рекомендуется, поэтому потребуется дополнительно усилить кронштейны подходящей по диаметру стальной трубой.

Все элементы конструкции нарезаются при помощи болгарки, из которой в последующем будет собран торцовочный станок. Используемые металлические элементы для основы и кронштейны можно соединить при помощи сварочного аппарата.

После сборки всех основных компонентов следует провести испытания, замерим возможные углы разрезания и окончательно подогнать все элементы друг к другу. После того как основа будет собрана, следует покрасить металлические элементы специальной антикоррозийной краской.

Коромысло и головку кронштейны рекомендуем закрепить шпильками с использованием шарикоподшипниковых элементов. Это позволит одновременно плотно затянуть крепежные гайки, при этом точный ход коромысла будет легким, без люфта и заклинивания.

Когда металлическая конструкция будет готова, необходимо отрегулировать вылет оси болгарки, для чего штоки амортизаторов фиксируют двумя гайками и резьбовой шпилькой.

К металлическому штоку амортизатора необходимо приварить проушины, к которым в последующем будет крепиться болгарка или пила-торцовка. Предварительно следует выполнить такие монтажные проушины по размерам имеющегося у вас инструмента и сделать в металлических скобах соответствующие отверстия для крепления углореза.

Всё что останется сделать, это прикрепить к верстаку и выполненному кронштейну болгарку с установленным отрезным кругом. Обязательно устанавливается защита, после чего проверяют работоспособность станка, и при необходимости подгоняют вылет штока амортизатора, что позволит гарантировать удобную и комфортную работу с отрезным станком на болгарке.

https://www.youtube.com/watch?v=t6z9j-og79U

Изготовление отрезной пилы по металлу своими руками не представляет особой сложности. Необходимо лишь использовать прочную и надежную станину и правильно изготовить кронштейны, на которых в последующем будет крепиться болгарка.

В интернете можно найти различные простейшие чертежи отрезного станка из болгарки своими руками, использование которых позволит существенно упростить вам работу, а с выполнением такого инструмента справится каждый домовладелец.

Торцовка из болгарки

Технические свойства торцовки с протяжкой, собранной в кустарных критериях:

  • обороты диска — 4500;
  • длина пропила — 350 мм (намного выше, чем у промышленного инструмента среднего класса).

Инструмент есть вариант снять со стола не использовать болгарку по обыкновенному предназначению.

  1. Поворотное устройство инструмента устанавливается на ось поворота авто колеса (шкворень), он удерживается шарикоподшипником на 150 мм (если получится отыскать чем просто — подойдет).
  2. На внешную сторону подшипника сваркой крепим ушки для фиксации из-за. Как сделать ледобур из шуруповерта своими. Фиксируется он средством винтов М6.
  3. Для предохранения от стружки обойма прикрывается коробом.
  4. Протяжку делаем из амортизаторов от грузовика (подходят сломанные). В числе их выливается масло, просверливаются отверстия для вентиляции, которые следует затянуть сетью от пыли не стружки.
  5. Чтоб при начале работы не ощущался рывок, пила дополняется модулем плавного пуска, который немного уменьшает оборотистость.
  6. Завершающий шаг работ — изготовка защиты для диска.
  • очень шумно работает;
  • для регулировки точности пропилов дерева употребляют обрезки брусков, после чего тяга фиксируется агрессивно можно работать начисто.

43 Монтажная пила из болгарки

Эл. почта. chicomasterrus@gmail.com Тел. 8-916-172. три восемь четыре девять. Рентабельно ли использование биогаза в домашних условиях. Как и из чего сделать биореактор: инструкция по монтажу и запуску. Как сделать своими руками из болгарки циркулярку. Звонить с 10 до 20 Мск. В ролике

Торцовка из разного металлолома

Это достаточно томная торцовка на стационарном железном столе. Чтоб управлять ею, придется прикладывать некие усилия. Но в итоге пильный механизм перемещается плавненько, без рывков, торцевание своими силами проводится просто.

  • мощность электродвигателя — 5,4.5 кВт;
  • обороты диска — 2800;
  • глубина пропила 80 мм.

Нужные для сборки материалы не инструменты:

  • электродвигатель мощностью 900 Вт;
  • железный лист;
  • железный уголок;
  • швеллер;
  • шарнирная группа;
  • мощная пружина;
  • болгарка;
  • аппарат;
  • ратфиль.

Станина производится из регулируемых опор, железного уголка не стоек от старенькой кровати. Рабочая поверхность — железный лист как поверхность стола, где прорезаем отверстие, края своими руками обрабатываем ратфилем.

  • Маятниковая стойка для пилы сваривается из швеллера, установленного на лист металла, ее высота составляет около 80 см.
  • Подставка для электромотора делается в форме подвижной железной плиты, установленной на шарниры. В процессе монтажа электромотора употребляют пружину как стабилизатора. Уважаемые посетители сайта «в гостях у самоделкина» из представленного автором мастер-класса вы узнаете, как самостоятельно сделать многофункциональный стол 3 в 1 где есть циркулярная. Тогда многие обходятся без маятника не ремней.
  • Ремни натяжения регулируются обыденным откидным болтом, маятник для механизма производится также из металла.
  • В роли исполнительного инструмента на торцовку устанавливается диск диаметром 420 мм.

Торцовочная пила это довольно опасное оборудование, собирая ее в кустарных критериях, нужно позаботиться о защитных коробах не кожухах. Как сделать своими руками из болгарки циркулярку….

Сделай и себе такое приспособление из обычного паяльника! Как из бытового паяльника сделать резак для пластика который справится и с бутылкой и с трубой и с другими изделиями из пласмассы.

Ведь погрешностей во время работы самодельного оборудования существенно чем просто, чем промышленного.

Преимущества и недостатки самодельных торцовок

  • Изготовка инструмента без помощи других сберегает средства. Крапива, на доработку болгарки потрачено около 500 рублей. Цена самодельного стола не пильного механизма доступна большинству мастеров;
  • главные характеристики: глубина пропила, частота вращения, поперечник диска, мощность мотора, размеры стола, подбираются под собственные потребности;
  • собрав инструмент своими руками, мастер просто отыщет причину проблем не уберет ее.
  • От свойства начальных материалов зависит срок службы инструмента, а самоделки обычно собирают из всякого хлама;
  • торцовки домашнего производства изредка бывают довольно сильными. Ведь для высококачественной работы оборудования нужен кропотливый подбор деталей;
  • при средства, сэкономленные на приобретении промышленного инструмента, затрачиваются на ремонт не доработку самодельного;
  • мастера нередко сберегают на собственной безопасности, не оснащая стол не пилу защитными приспособлениями;
  • Заводские пилы обустроены градуированной шкалой, точно указывающей угол распила дерева. На домашнем устройстве трудно сконструировать таковой механизм.

Несколько комфортных не увлекательных самоделок, посреди которых хорошая стационарная, мобильная не изготовленная за несколько минут из нескольких фанерок не саморезов:

Видео:Отрезной станок из болгарки с поворотной головкой и протяжкой.Скачать

Отрезной станок из болгарки с поворотной головкой и протяжкой.

Топ 6 чертежей на отрезной станок из болгарки своими руками: лучшие конструкции с описанием сборки

Как Сделать Торцовочную Из Болгарки

ТОП 6 чертежей помогут сделать отрезной станок из болгарки своими руками без ошибок и лишних затрат. Ответы на частые вопросы, рекомендации.

Можно ли сделать самодельный торцовочный станок из УШМ: проверочный тест с ответами на основе представленных материалов

  1. Какие устанавливают выключатели для аварийной остановки станка?

а) ручные;

б) ручные и ножные.

  1. Какие УШМ пригодны для создания отрезного станка?

а) пневматические и электрические;

б) аккумуляторные.

  1. Минимальная мощность электродвигателя болгарки для отрезного станка из болгарки:

а) 400 Вт;

б) 900 Вт.

  1. Какие станки можно сделать на основе УШМ?

а) торцовочные, отрезные;

б) шлифовальные, фрезерные, точильные.

  1. Где можно размещать болгарку в отрезном станке?

а) над столешницей;

б) под столешницей.

Ответы:

  1. Правильный вариант – б). Ножные выключатели удобнее, так как приводятся в действие быстро.
  2. Теоретически – хватит мощности во всех трех вариантах. На практике применяют а) – электрические и пневматические модели. Аккумулятор для стационарного станка не нужен. Для пневмопривода придется приобрести компрессор соответствующей производительности.
  3. 900 Вт или более. Коррекцию делают, если предполагается обработка заготовок из относительно мягких материалов, или при высокой скорости.
  4. Оба варианта – правильные. Мощная болгарка пригодна для создания разных станков бытового и полупрофессионального уровня.
  5. Допустимы два варианта крепления. Специалисты предпочитают верхнее.

Болгаркой с электроприводом выполняют много разных рабочих операций. Чтобы снизить трудозатраты с одновременным повышением точности его используют в качестве основы для станка.

«Болгарка» – распространенное название угловой шлифовальной машины (УШМ). Сменой диска этот универсальный аппарат преобразуется для обрезания, выполнения других рабочих операций.

Болгарки

Как сделать отрезной станок по шагам с чертежами: 4 довода в пользу реализации проекта

Чтобы не сомневаться в правильности принятого решения изучите следующие факты:

  1. без надежного закрепления заготовки вибрируют, увеличивая риск повреждения диска;
  2. тяжелым инструментом трудно манипулировать с высокой точностью, соблюдая перпендикулярность разреза;
  3. сложности увеличиваются при обработке толстых изделий, при создании большой партии однотипных деталей;
  4. при занятости обеих рук существенно повышается вероятность получения травм.

Качественный станок необходим для решения отмеченных задач, улучшения производительности. Его создают по следующему алгоритму:

  • уточняют целевое назначение, объем работ;
  • изучают чертежи фабричных аналогов и самоделок, выбирают подходящий вариант;
  • составляют комплект конструкторской документации со списком необходимых покупок;
  • выполняют сборку по утвержденному плану с проверкой работоспособности.

Топ 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

https://www.youtube.com/watch?v=dVnFYjN5RVE

Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

  • простое и надежное крепление заготовки;
  • значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
  • при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

Картинка № 2. Стойка для болгарки

Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

Картинка № 3. Сборочный чертеж маятниковой пилы

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

К сведению! В других стойках надо установить винтовые опоры. С их помощью компенсируют неровности напольного покрытия.

Картинка № 4. Маятниковая дисковая пила

Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок.

Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз.

Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.

Картинка № 5. Чертеж циркулярной пилы

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками. Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску.

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Зачем нужен такой станок

Отрезные станки или их еще именуют маятниковыми пилами, нашли свое применение в различных сферах: машиностроение, металлообработка, деревообрабатывающая промышленность.

Иногда возникает потребность в использовании такого стационарного станка и в домашних условиях, когда следует получить ровный разрез тех или иных материалов.

Сделать это при помощи болгарки, которая держится в руке, невозможно, поэтому иногда возникает потребность узнать о том, а как сделать самому отрезной станок из подручных материалов.

Подбираем станину и крепим на нее основу стойки

Изготовление самодельного отрезного станка поможет разрешить целый ряд сложных задач:

  • выполнение раскроя листового металла;
  • резка керамических изделий;
  • разрезка материалов под любым углом;
  • изготовление однотипных изделий;
  • разделение металлического профиля на отрезки нужной длины.

Приобретать стационарный станок для домашнего использования не имеет смысла, так как это достаточно дорого, и окупаемость может длиться несколько лет. Чтобы сэкономить, но при этом иметь в гараже свой собственный отрезной станок, следует прибегнуть к его самостоятельному изготовлению.

https://www.youtube.com/watch?v=szSQkoeA-fA

Крепим через шарнир площадку под УШМ

Как правильно изготовить станок из болгарки

Изготовить своими руками отрезной станок из болгарки можно двух видов:

  • Простой вариант, который можно закрепить к верстаку и осуществлять простейшие виды работ по распиливанию материалов.
  • Сложный вариант. Такой инструмент предусматривает выполнение более серьезных работ, но при этом для его создания потребуется немало времени и сил.

Первый вариант простого изделия можно посмотреть на фото. На основании фото можно изготовить такое приспособление, которое будет незаменимым помощником при работе с металлом и прочими видами материалов.

Самое важное в реализации данного изделия – это надежно закрепить болгарку, чтобы она не «ерзала» в разные стороны при проведении работ. Второй вариант предусматривает изготовление стальной станины, на которой будет располагаться установка. Для реализации второго варианта потребуется много металла и сварочный аппарат.

Пружина автовозврата подвижной части

  1. Потребуется первоначально изготовить рабочий стол(основу). Сделать его можно из уголков и листа металла. Если металла для столешницы нет, то можно использовать лист ДСП и прочих аналогичных материалов.
  2. Конструкция рамы.

    После того, как станина готова, необходимо приступить к конструированию рамы для закрепления болгарки. Эта рама будет состоять из подвижной и неподвижной части, благодаря чему можно будет подводить инструмент к изделию для резки. Для начала нужно закрепить неподвижное основание, которое должно быть обязательно устойчивым и жестким.

    Подвижная часть крепится к неподвижной при помощи шарнирного соединения.

  3. Закрепление инструмента. На подвижную часть и закрепляется режущий инструмент, посредством чего можно будет регулировать положение болгарки. Инструмент следует фиксировать максимально качественно, в противном случае, это может привести к его отрыву от рамы.

    Для того чтобы подвижная часть с болгаркой возвращалась автоматически в исходное положение, то есть вверх, следует предусмотреть специальную пружину или противовес. Натяжение пружины следует выбирать в зависимости от веса используемого инструмента.

  4. Защита инструмента.

    Обязательно необходимо предусмотреть кожух для болгарки, который защитит оператора не только от случайного прикосновения к рабочему лезвию, но еще и исключит вылет искр и опилок при резке различных материалов.

  5. Линейка. Если планируется выполнять точные работы, то такой элемент, как линейка, очень важен при конструировании такого аппарата.

    В качестве линейки можно использовать трубку с соответствующими метками. Ее следует приварить к столешнице на некотором расстоянии от режущего диска.

  6. Пусковое устройство для самодельного станка. Если речь идет о сложной и надежной конструкции отрезного станка, то обязательно следует предусмотреть установку кнопок управления.

    Это кнопки пуска и отключения, которые должны быть установлены под столешницей станка(в доступном и удобном месте), чтобы оператор имел легкий к ним доступ. Можно даже сделать кнопку управления при помощи педали, что позволит отключать аппарат, если будут заняты руки.

Доп.

закрепление аппарата хомутом

Отрезной станок предусматривает установку болгарки только в верхней части столешницы, так как некоторые умельцы изготавливают такие изделия, где УШМ находится внизу, а из стола выступает только часть диска. Такой вариант удобен для распиловки древесины, но не для металлических материалов. Вот такими нехитрыми действиями можно получить аппарат, как показано ниже на фото.

Самодельный станок: плюсы и минусы

Отрезной станок своими руками из болгарки имеет свои плюсы и минусы. К плюсам относятся следующие факторы:

  1. Удобство работы с материалами. При работе с болгаркой иногда не хватает рук, так как нужно держать инструмент двумя руками, а также закрепить деталь. Отрезной станок исключает данный недостаток, так как одной рукой можно управлять инструментом, а второй располагать деталь в необходимом для распиловки положении.
  2. Наличие возможности получения четкого разреза. Получить ровный и точный разрез мобильным устройством достаточно сложно, в то время как стационарный станок справляется с данной задачей лучше всего.
  3. Возможность получать детали одинаковых размеров.
  4. Невысокая цена. Все подручные средства для изготовления имеются в наличии.

К недостаткам такого приспособления относятся:

  • Недостаточная надежность. Как и крути, а самодельный станок является не таким надежным, как заводской. При работе с таким устройством обязательно используйте защитную маску и соблюдайте ТБ.
  • Невозможность транспортировки. Изобретение хотя и полезное, но для работы с ним потребуется постоянно приходить в гараж. Это обусловлено не только размерами аппарата, но и его весом.

Таким образом, можно сказать, что отрезной станок из болгарки своими руками – это очень полезная вещь, эффективность которой можно оценить при резке первой же детали. На видео выше представлен вариант простого станка, где описывается процесс его изготовления.

Как сделать отрезной станок из болгарки своими руками Ссылка на основную публикацию

📽️ Видео

Станок из болгарки на скорую руку. ЦИРКУЛЯРКА, ТОРЦОВКА, ШЛИФОВАЛЬНЫЙ.Скачать

Станок из болгарки на скорую руку. ЦИРКУЛЯРКА, ТОРЦОВКА, ШЛИФОВАЛЬНЫЙ.

Из обычной дверной петли сделал два станка отрезной и торцовочный. Все очень просто и легкоСкачать

Из обычной дверной петли сделал два станка отрезной и торцовочный. Все очень просто и легко

Простая и точная стойка для УШМ со 125 диском. Как сделать стойку для 125 болгарки своими руками?Скачать

Простая и точная стойка для УШМ со 125 диском. Как сделать стойку для 125 болгарки своими руками?

Отрезной станок по металлу своими руками Простой и надёжный.Metal cutting machine with your own handСкачать

Отрезной станок по металлу своими руками Простой и надёжный.Metal cutting machine with your own hand

Самая простая удобная торцовочная пила из болгарки. Маятниковая пила из говна и палок...Скачать

Самая простая удобная торцовочная пила из болгарки. Маятниковая пила из говна и палок...

Станина для болгарки за час Пошаговая инструкция изготовления и размерыСкачать

Станина для болгарки за час  Пошаговая инструкция изготовления  и размеры

Идеальная стойка для болгарки 125мм с протяжкой 300мм.Скачать

Идеальная стойка для болгарки 125мм  с протяжкой 300мм.

КРУТАЯ ИДЕЯ для УШМ оправдала себя и ДОСТОЙНА ВНИМАНИЯСкачать

КРУТАЯ ИДЕЯ для УШМ  оправдала себя и ДОСТОЙНА ВНИМАНИЯ

Самая простая торцовочная пила из болгарки.Скачать

Самая простая торцовочная пила из болгарки.

СТОЙКА ДЛЯ БОЛГАРКИ. Чудо Станок из обычной болгарки. Metal cutting machine.Скачать

СТОЙКА ДЛЯ БОЛГАРКИ. Чудо Станок из обычной болгарки. Metal cutting machine.

A table for a grinder and some types of clipsСкачать

A table for a grinder and some types of clips

лучшая поворотная обезьяна 🐒 своими рукамиСкачать

лучшая поворотная обезьяна 🐒 своими руками

СТОЙКА ДЛЯ БОЛГАРКИ. Ожидание VS Реальность!Скачать

СТОЙКА ДЛЯ БОЛГАРКИ. Ожидание VS Реальность!

Стойка для болгарки | Making Angle Grinder StandСкачать

Стойка для болгарки | Making Angle Grinder Stand

43 Монтажная пила из болгаркиСкачать

43 Монтажная пила из болгарки
Поделиться или сохранить к себе:
