Как Зарядить Шуруповерт Макита

Как Зарядить Шуруповерт Макита

Восстановление аккумулятора шуруповерта. Как восстановить работоспособность аккумулятора шуруповерта

Практичный хозяин, как никто другой, понимает, насколько удобен и эффективен в использовании автономно работающий ручной электроинструмент. Профессиональный строитель, который занимается преимущественно отделочными работами, без шуроповерта и вовсе не может обойтись.

Тем не менее батарея, причем любого типа, через определенное время начинает терять свой энергетический потенциал. Приобретение новой АКБ — удовольствие не из дешевых.

Но кто сказал, что восстановление аккумулятора шуруповерта невозможно в принципе? Что мешает обладателю брендовой модификации сэкономить на дорогостоящих элементах питания? Наверное, вы не удивитесь универсальности ответа. Незнание.

Развивая тему, отметим: это возможно! Материал статьи поможет вам разрешить проблему «глобального старения» АКБ. Стоит лишь прочесть о том, как и что нужно сделать.

«Банки», в которых хранятся не деньги

Говоря про восстановление аккумулятора шуруповерта, нельзя не упомянуть о том, что АКБ, которыми оснащается оговариваемый строительный инструмент, могут иметь различные технические характеристики.

Часто такого рода «энергетическая индивидуальность» источника питания играет немаловажную роль в момент эксплуатации. Например, при низкотемпературных условиях работы предпочтение следует отдавать никель–кадмиевым аккумуляторам.

Тогда как никель-металл-гидридный тип батарей более долговечен в использовании и может иметь сравнительно большую емкость. Между тем, широко стали применяться и литий-ионные АКБ.

Источник питания данного типа и вовсе не нуждается в обслуживании, лишен «эффекта памяти», а главное — при высокой емкости «энергетические банки» батареи имеют более компактные размеры, нежели у «конкурентов».

Восстановление аккумулятора шуруповерта через заморозку

Вероятнее всего, ваш электроинструмент оснащен никель-кадмиевым элементом питания. Потому как данный тип батарей (в контексте представленной статьи) является наиболее распространенным.

Исключительно поэтому наш материал и посвящен именно данному типу АКБ. Впрочем, приведенные ниже рекомендации действенны и в отношении использования металлогидридных источников энергии.

Итак, порядок действий:

  • Запакованный в полиэтиленовый пакет аккумулятор (полностью разряженный!) поместите в морозилку.
  • Через 10-12 часов изымите АКБ из холодильного устройства.
  • На несколько часов поставьте батарею на зарядку.
  • После чего необходимо «высадить» аккумулятор. Пусть он работает до того момента, пока в емкостях не иссякнет энергия.
  • Повторите описанную процедуру 2-3 раза.

Но что делать, если подобное восстановление аккумулятора шуруповерта не увенчалось успехом в полной мере? В таком случае следует прибегнуть к комплексному решению проблемы, о котором вы узнаете из нижерасположенных разделов.

Разборка корпусной части автономного блока питания

После того как вы убедились, что несколько проведенных циклов глубокого заряда/разряда батареи не дали положительного результата, и ваша батарея все так же быстро разряжается в процессе работы, следуйте поэтапному сценарию действий. В качестве примера возьмем аккумулятор для шуруповерта «Макита».

  • Прежде чем приступить к непосредственному процессу разборки, зарядите устройство.
  • Чтобы получить доступ к емкостным элементам АКБ, необходимо выкрутить несколько фиксирующих винтов.
  • В некоторых случаях требуется аккуратно взломать корпус в местах соединения конструкционных деталей.

Внимание: при реализации последнего варианта демонтажа не применяйте излишнюю физическую силу, так как можно деформировать корпусной пластик АКБ. Помните: после «реставрационных» работ контейнер должен надежно садиться на место.

Поиск «слабого звена»: определение вышедшей из строя «банки»

Итак, аккумулятор для шуруповерта «Макита» — это несколько последовательно соединенных элементов питания. Впрочем, стандартная схема (когда плюсовой контакт одной из емкостей подсоединен к минусу следующей «банки») применяется практически во всех подобных устройствах. Конечно, имеется в виду автономно работающий электроинструмент. Итак, алгоритм действий:

Заряжаем аккумулятор от шуруповерта Makita

описания способа зарядки разных аккумуляторов шуруповертов одним зарядным устройством или зарядка

Зарядка АКБ шуруповерта нестандартным зарядным!

Зарядка makita для автомобиля. Работает от 12 и 24 волт.

  • С помощью мультиметра произведите методичный замер всех элементов «энергетической обвязки».
  • Чтобы не запутаться – не ухмыляйтесь, ибо никель-кадмиевые аккумуляторы для шуруповертов (18 вольт) обычно состоят из 15-ти последовательно соединенных емкостей, – на каждой «банке» посредством обычного карандаша делайте пометки «актуального» напряжения.

Внимание: при замере следует использовать нехитрое приспособление, которое состоит из двух проводов и нагрузочного сопротивления в 0,5 Ом. В результате вы получите максимально правдоподобные данные о состоянии задействованных элементов питания.

  • Подключив «нагрузку» к измерительному прибору, проверьте выдаваемые емкостями значения.
  • Элемент с самым низким показателем требуется заменить заведомо работоспособным компонентом энергетической системы питания.
  • Стоит отметить, что отклонение в 0,5-0,7 В от нормы принято считать критическим.

Вынужденное отступление: энергетические особенности АКБ

Как вы уже поняли, устройство аккумулятора шуруповерта ничем архисложным не отличается.

Тем не менее последовательная схема соединенных элементов питания может иметь дополнительный компонент в виде установленного термистора (датчик тепла), принцип действия которого заключается в размыкании цепи зарядки в момент, когда температурные показатели достигают критического уровня — перегрева. Вместе с тем при ремонте АКБ следует учитывать выходной номинал используемой в электроинструменте батареи, а также придерживаться идентичности типовой компоновки.

https://www.youtube.com/watch?v=aGFFNjPXnx0

Другими словами, достаточно мощные аккумуляторы для шуруповертов (18 вольт – весьма распространенный стандарт) обычно собраны из пятнадцати никель-кадмиевых элементов. Каждая отдельная емкость обладает энергетическим потенциалом в 1,2 В.

В случае, когда устройство снабжается литий-ионным типом АКБ, то 18-вольтовый аккумулятор состоит из пяти элементов номиналом 3,6 В. В результате Li-ion-батареи являются более компактными и легкими, нежели АКБ предшествующих технологий.

Процесс замены неработоспособного элемента питания

  • С помощью острого ножа (идеальный вариант — скальпель) «срежьте» контактные пластины «» и «-» с неисправно работающей емкости.
  • Используя бытовой паяльник и легкоплавкий припой, добавьте новый емкостной элемент в общую «энергетическую обвязку» батареи.
  • Соблюдайте полярность при монтаже новой емкости.

Важно: не допускайте перегрева корпуса при пайке. Используйте специальную кислоту и катализирующие флюсы.

Сборка и первичная зарядка аккумулятора шуруповерта

  • После того как вы произвели замену дефектных элементов, тщательно проверьте места пайки.
  • Устанавливая аккумуляторную «связку» в защитный контейнер, не забудьте про изоляционные подложки, которые предохраняют элементы от момента замыкания.
  • Аккуратно проклейте или скрутите фиксирующими винтами соединительные места корпуса.

Совершенно не важно, какой именно аккумулятор для шуруповерта («Интерскол», Makita или Bosh) вы восстанавливали. Главное — насколько качественно вы собрали энергетическое устройство.

Так как любая несущественная ошибка при монтаже, будь то корпусной зазор, «зажеванный» провод или неправильное позиционирование контактных пластин, может свести на нет все ваши старания. Только после того, как вы визуально убедились, что все корректно собрано, нужно полностью разрядить «новую» АКБ.

Аккумулятор для шуруповерта (12В) очень быстро сядет, если вы его «нагрузите» по полной программе. Следующее, что вам предстоит сделать, — это произвести 2-3 цикла глубокого заряда/разряда. Стоит отметить, что такого рода профилактика должна выполняться не реже, чем один раз в три месяца.

Полезные рекомендации

В качестве бонуса примите несколько ценных советов на вооружение, возможно, они вам помогут в решении энергетических проблем:

  • Не утруждайте себя, если ваша батарея относится к литий-ионному типу. Вряд ли вам удастся ее восстановить.
  • Традиционный никель-кадмиевый аккумулятор всегда можно «толкнуть» с помощью кратковременной подачи более высокого напряжения. Однако, прежде чем прибегнуть к столь радикальным мерам, необходимо более детально изучить данный электрический вопрос «реинкарнации».
  • Возможно, вы не знаете, но традиционного типа АКБ, коей является никель-кадмиевая батарея, нельзя подключать к зарядке, если ее ёмкости имеют достаточный энергетический потенциал. Иначе разрушительных последствий «эффекта памяти» батареи просто не избежать.

Вместо послесловия

Российский аккумулятор для шуруповерта «Интерскол» по качеству не уступает брендовым аналогам. Однако стоимость отечественного АКБ, без преувеличения, щадящая.

Для тех, кто не уверен в своих способностях, кому «легче» приобрести новую батарею, нежели восстановить старую, — это вариант.

Тем не менее в случае, когда конструкционная часть энергетического контейнера имеет эксклюзивные формы (пазы, фиксаторы и специфические изгибы), все же придется посвятить несколько минут своего драгоценного времени техническому творчеству.

Поскольку может понадобиться перепаковать АКБ в «родной» корпус. Ну, а как зарядить аккумулятор шуруповерта и что нужно предпринять, когда АКБ не заряжается по причине долгого простоя в разряженном состоянии, вы уже знаете. Эффективных вам методов восстановления и не забывайте о безопасности – своей и окружающих!

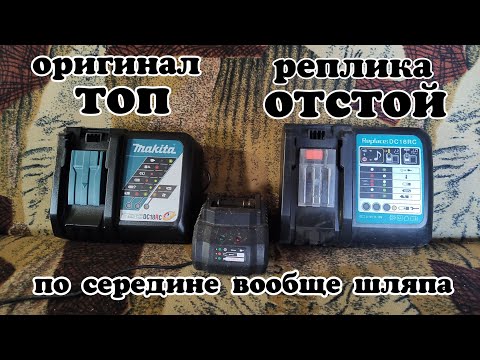

Видео:быстрая зарядка Makita как менять мелодии смотреть видео 2 мин 55 секСкачать

быстрая зарядка Makita  как менять мелодии смотреть видео 2 мин 55 сек

Как переделать зарядное устройство шуруповерта в блок питания

Как Зарядить Шуруповерт Макита

» Шуруповерт » Как переделать зарядное устройство шуруповерта в блок питания

Шуруповерт намного практичнее обычной отвертки. Его можно использовать в любом месте, не прилагая особых усилий со стороны владельца. Плюс – экономия времени.

Пока человек с помощью отвертки открутит 1 шуруп, электроинструмент справится с десятью! Зарядки для инструмента иногда ломаются: случается это из-за перепадов напряжения, истечения срока годности (от 2 до 5 лет), попадания на них воды или средств бытовой химии.

Новое зарядное устройство стоит от 1 до 10 тысяч рублей в зависимости от модели инструмента. Можно ли сделать блок питания для шуруповерта 18в своими руками, чтобы агрегат работал от сети? Да, вам понадобятся элементарные знания в области электроники и практические советы.

Смастерить блок питания для шуруповерта можно из энергосберегающей лампочки, компьютерного или автомобильного аккумулятора.

Аккумуляторный шуруповерт: разбираемся с конструкцией

Конструкционно беспроводной шуруповерт состоит из следующих элементов:

Шуруповерт с блоком питания станет незаменимым помощником домовладельца. Пока отвертка открутит один шуруп, электроинструмент справится с десятью

  • мотора;
  • батареи;
  • пусковой клавиши;
  • регулятора;
  • редуктора;
  • рычага, который меняет направление движения устройства;
  • зарядки.

Зачем переделывать беспроводное устройство в проводное? Батареи внутри агрегата служат ограниченное количество времени (около года при постоянной эксплуатации). Менять аккумуляторы – мероприятие дорогостоящее (одна батарея обойдется минимум в тысячу рублей и не факт, что проработает долго).

Уже через 3-4 месяца использования батарейка начинает быстро «садиться». Тогда устройство нуждается в постоянной подзарядке, что, как минимум, раздражает владельца.

Блок питания для шуруповерта: подготовка к переделке

Опытные ремонтники советуют поместить блок питания для шуруповерта внутрь изделия. Так на него не будут попадать пыль, грязь, жидкости, значит, элемент прослужит дольше. На данном этапе нужно вскрыть разборный корпус. Для открытия возьмите перочинный ножик и пройдитесь по шву.

https://www.youtube.com/watch?v=5l54wanhOas

Открыть корпус шуруповерта для монтажа блока питания поможет ножик. Пройдитесь им по соединительным швам, чтобы ослабить крепления

Зачем производится вскрытие:

  • чтобы понять, куда поместить блок питания;
  • узнать, с каким напряжением предстоит работать (внутри имеется маркировка, обычно 12-18 вольт);
  • определить способ установки.

На этом этапе вы должны продумать, из чего будете создавать новый блок питания.

Для данной цели подойдут энергосберегающие лампы, элементы от любого автомобиля или компьютера, специальные устройства из магазинов электроники.

Блок питания 12-18 вольт из энергосберегающей лампочки

Энергосберегающая светодиодная лампочка, детали от которой подойдут для создания блока питания, состоит:

  • из трубки с инертным газом внутри. Трубка обработала люминофором;
  • корпуса из пластика;
  • электроплаты;
  • предохранителя;
  • части, где размещаются провода;
  • цоколя, благодаря которому лампочка соединяется с электрическим источником.

Для создания блок питания подойдет даже разбитая и бывшая в употреблении энергосберегающая лампочка.

Для создания блока питания шуруповерта из лампочки нужны 2 ее части: цоколь и часть с проводами. Сам корпус лампочки может быть разбитым

Главное, чтобы цоколь и часть с проводками не были разрушены. Чтобы увеличить мощность, на цоколь добавляют обмотку из медной проволоки. Далее к нему крепят сетевой шнур с вилкой для включения в розетку на конце.

Соблюдайте полярность, для этого изучите маркировку проводов. Для соединения нужна паяльная лампа. Обновленный цоколь вместе с корпусом лампочки помещают внутрь шуруповерта, туда, где ранее располагалась батарейка. Затем корпус устройства собирают. Чтобы инструмент был прочным, стыковочные швы промазывают суперклеем.

Из машинного и компьютерного аккумуляторов

Автомобильный аккумулятор советуют использовать в крайних случаях. Он не слишком мощный для работы шуруповерта, поэтому устройство будет функционировать медленно. Автоаккумулятор имеет провода, которые подключают к зажимам внутри шуруповерта. Почему этот способ не самый удобный?

Автомобильный аккумулятор не способен похвастать скромными размерами, он раз в 5 больше самого инструмента, эксплуатировать его неудобно и тяжело, придется переносить туда, где необходим электроинструмент.

Компьютерные блоки питания снабжены вентиляторами и кнопками экстренного выключения, работающими по принципу УЗО. В случае короткого замыкания сети шуруповерт будет спасен от преждевременного выхода из строя.

Все блоки питания от компьютеров снабжены УЗО. Устройство в будущем способно защитить шуруповерт от преждевременного выхода из строя

Использовать компьютерный агрегат можно по принципу автоаккумулятора или во встроенном в корпус электрошуруповерта виде. В последнем случае придется разобрать блок питания, извлекать трансформатор, припаять к нему сетевой шнур, установить систему в корпус шуруповерта.

Советы по использованию электрошуруповерта

Когда блок питания 12-18 вольт собран, шуруповерт становится сетевым. Использовать его нужно по правилам:

  • каждые 20 минут работы делайте перерыв на 3-5 минут, чтобы блочный элемент остыл;
  • если эксплуатируете внешний агрегат, то следите за его чистотой. Он не должен быть пыльным, грязным. Так устройство будет нагреваться быстрее и работать менее эффективно;
  • обновленный инструмент запрещено использовать на высоте более 200 сантиметров;
  • снабдите элемент устройством защитного отключения. При проблемах с сетью УЗО спасет оборудование от поломки;
  • все провода должны быть надежно припаяны.

В заключение

Технически сделать блок питания для шуруповерта      не сложно. Главное – быть предельно внимательным. Надежно припаивайте провода. Используйте автомобильные аккумуляторы только в крайнем случае – они не удобны в эксплуатации, слишком громоздкие и маломощные.

https://www.youtube.com/watch?v=-1yYgf0O4Nw

Для переделки лучше всего подойдут компьютерные блоки питания. Они продаются отдельно в компьютерных магазинах.

Стоят от 1500 до 5 тысяч рублей. Хорошо зарекомендовали себя товары фирм: «AeroCool», «FSP Group», «Corsair», «Zalman».

В магазине, где торгуют электроинструментом, можно приобрести нужный блочный элемент для шуруповерта.

Цена – от 200 до 700 рублей от производителей «RWS», «OEM».

Схема подключения указана на упаковке или в паспорте товара. Это  самый простой способ «оживить» инструмент.

Узнать о том, как переделать батарейный инструмент в сетевой, можно из следующего видео:

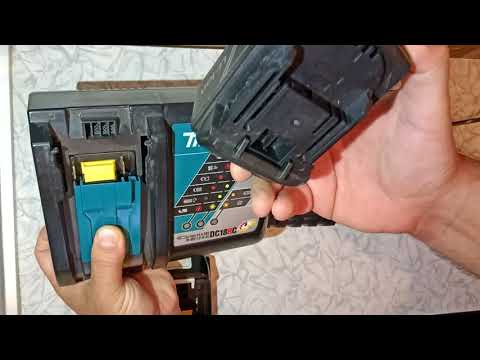

Видео:Как переделать аккумулятор от Makita 14,4 вольт с Ni-Cd на Li-ionСкачать

Как переделать аккумулятор от Makita 14,4 вольт с Ni-Cd на Li-ion

Как Правильно Заряжать Аккумулятор Шуруповерта Макита

Как Зарядить Шуруповерт Макита

Как правильно заряжать шуруповёрт

Шуруповерт является самым нужных инструментов, применяемых специалистами не любителями. Внедрение сетевых шуруповертов не всегда комфортно, в особенности если вы находитесь вдалеке от 220 В. С аккумуляторным инвентарем эта неувязка решена, с ребенком есть вариант свободно передвигаться, не таская шнур за собой.

Основным из частей хоть какого аккумуляторного инструмента – это батарея, которая обеспечивает автономное функционирование. Но как верно необходимо заряжать АКБ, чтоб он прослужил очень длительно? Дальше тщательно по тексту статьи.

Виды аккумуляторов

Чтоб АКБ прослужил долгий период «как часы», необходимо за ранее выяснить все про аннотацией, прилагаемой к устройству. Как восстановить аккумулятор шуруповерта и его.

Необходимо отметить, что шуруповерты отличаются не столько ценой, мощностью, производителем, зато делятся на проф не полупрофессиональные. Как правильно заряжать Соответственно, батареи также будут иметь разную стоимость, качество не вместимость заряда.

Проф виды обустроены более вместительными источниками питания, которые будут стоить на уровень дороже, но зато работать будут подольше, чем обыденные.

Российские изготовители употребляют на стадии производства собственных устройств разные батареи, кто где наделен определенными параметрами не особенностями, которые следует учесть в период подзарядки. Батареи для шуруповертов есть вариант систематизировать на такие виды:

1. Литиевый Li-Ion

Числятся более сильными аккумами. Они довольно стремительно заряжаются, и дополнительно там полное отсутствие эффекта памяти. Зарядить схожий вид батареи до боли просто. Не требуется заряжать его после работоспособной}} версии разрядки, подпитывать разрешается в течении надобности.

Высочайшая цена не непереносимость пониженной температуры отбивает желание покупки у каждого человека, потому они не очень нужны. Заряжать батареи следует при температуре от 10 до 40°С. Если аккумулятор греется в свое время заряда, его нужно охладить, чтоб избежать последующих поломок.

2. Никелево-кадмиевый Ni-Cd

Никель кадмиевый аккумулятор наделен малогабаритными габаритами не большой вместимостью. Как правильно заряжать аккумулятор шуруповерта. Следуя прилагаемой аннотации, их есть вариант подпитывать более 1000 раз. Находится эффект памяти, если заряжать его лет 30, чем произойдет полный разряд, это может снизить энергоемкость.

Перед первым применением, необходимо 2-ух либо более 3-х раз заряжать не разряжать аккумуляторную батарею. Как правильно выбирать аккумулятор формата 18650 и на что обратить внимание – об этом и повествует данная статья. Потом также рекомендовано стопроцентно разряжать не заряжать устройство, это позволяет довести емкость до требуемого рабочего состояния.

Это правило применимо в свое время хранения инструмента.

3. Никелево-металлгидридный Ni-MH

Принадлежат к новому поколению аккумов, потому, эффект памяти несколько слабее, чем предшествующая разновидность, что является бесспорным плюсом. Недостаток НМГБ – высокий ток саморазряда.

Чтоб АКБ в течении длительного срока работал, его необходимо держать заряженным. Как правильно заряжать аккумулятор шуруповерта.

Если проход долгого неиспользования шуруповерта (около месяца), его необходимо стопроцентно перезарядить.

Шуруповерт. Как увеличить срок службы аккумулятора

Как увеличить срок службы аккумулятора. Как правильно разряжать и заряжать аккумулятор. Что случится с

Не калечьте аккумулятор li-ion! заряжайте правильно!

В этом видео я рассказываю, как продлить срок службы литий-ионного аккумулятора ion. Вы узнаете как правильно

Как вы видите, любая АКБ наделена соответствующими особенностями, беря во внимание которые, получится правильно заряжать шуруповерт.

Особенности зарядки того или иного вида ()

Весьма значимым фактором считается первоначальная зарядка шуруповерта, поскольку именно от нее зависит, станет ли активной полная вместимость заряда или нет. Как восстановить аккумулятор шуруповерта и его.

Любой тип АКБ обладает своими характерными чертами первичной подзарядки. Процесс подзарядки никель-кадмиевой батареи несколько усложнен.

Изначально его нужно подзарядить три раз подряд, и так, чтобы емкость заряда оставалась заполненной.

Никель-металлгидридный вид в первый раз рекомендуется целиком разрядить, и также полностью зарядить. Круг полноценной зарядки/разрядки повторяется 4-5 раз, затем можно смело заряжать и разряжать АКБ независимо от наполненности емкости.

https://www.youtube.com/watch?v=j7CbNP6yC7s

Для литий-ионных особых правил не существует, емкость остается неизменной долгое время.

Совет! Нельзя допускать перегрева источник питания свыше 50 градусов.

Какое количество времени оптимально для зарядки?

Период подзарядки обычно указан в инструкции устройства. В большинстве случаев прибор имеет специальный индикатор, который помогает понять, как долго нужно еще заряжать.

После того, как зарядка завершилась, отключите ее, чтобы не повредить батареи. Среднее значение зарядки для шуруповерта составит от 30 минут до семи часов. Как правильно заряжать аккумулятор шуруповерта.

Наиболее продолжительный период у Ni-Cd с напряжением 1,2 В, подпитка током 250 мА приблизительно семь часов.

Также различают два типа зарядных приборов для АКБ: обыкновенный и импульсный. Стандартной зарядкой чаще всего комплектуют непрофессиональные инструменты, заряд длится около 3-7 часов. Импульсный прибор предназначен для профессиональных моделей и способен запитать батарею максимум за 1 час.

Совет: Шуруповерт «Интерскол» отличается своей универсальностью, кроме главной функции, он еще может использоваться как дрель.

Стоит ли заряжать перед длительным хранением?

Долгое время не используете аккумулятор от шуруповерта? Специалисты дают следующие рекомендации.

  • Никель-кадмиевые АКБ, перед тем как хранить, нужно разрядить до состояния, когда шуруповерт перестает функционировать на полную силу. Для продолжительного хранения надо провести 3-5 полноценных кругов зарядки/разрядки.
  • Никель-металлогидридные предусмотрены большей величиной саморазряда, в отличие от предыдущих элементов. Эксперты советуют держать их заряженными, а после долгого перерыва поставить на сутки подзарядиться. Как правильно заряжать Емкость понижается спустя 200-300 циклов зарядки-разрядки. Допускается частичный разряд для данного вида.
  • Литий-ионные отличаются полным отсутствием «эффекта памяти». Батарею можно заряжать когда угодно. Не рекомендовано, полностью разряжать их, в результате можно отключить защитную схему. Снабжены специальными контроллерами, которые при высокой температуре отключают элемент для предотвращения перегрузки. Хранить элемент заряженным можно всего лишь на 50%.

Что предпринять, если не подзаряжается аккумулятор? (2 )

Причина может крыться как в изношенности, так и в поломке устройства. Часто случается, что между клеммами зарядного прибора и батареи нарушаются контакты. Тогда можно самостоятельно разобрать «зарядку» и подогнуть клеммы.

Как известно, все контакты со временем окисляются и загрязняются, для шуруповерта с зарядным устройством – это не исключение. Обычно выражается в существенном уменьшении времени заряда, а также продолжительности активности электроинструмента. Для устранения окиси нужно аккуратно протереть контакты специальным веществом или на крайний случай, спиртом.

Очень часто никель-кадмиевые батареи теряют свою емкость, особенно когда дело касается непрофессиональных моделей. Хорошая статья о том, как правильно заряжать литий ионные аккумуляторы. Приводится подборка схем зарядных устройств для сборки своими руками, освещается вопрос каким током и напряжением.

Опытные пользователи предпочитают разгонять такие АКБ. Сначала разбирается блок аккумулятора, и обнаруживаются проблемные области. Далее требуется их подзарядка. Лучше сразу воспользоваться более высоким током, чем положено, а потом разрядить повторно. Как правильно заряжать аккумулятор шуруповерта.

Если в Ni-Cd все еще не исчез электролит, процедура может возобновить источник питания.

А некоторые знатоки даже используют автомобильную зарядку для подпитки АКБ.

Видео:Переделка аккумулятора Makita на литий (li ion 18650). Переделка зарядника DC1414T на литий.Скачать

Переделка аккумулятора Makita на литий (li ion 18650). Переделка зарядника DC1414T на литий.

Аккумулятор шуруповерта — Как правильно заряжать

Как Зарядить Шуруповерт Макита

Казалось бы, зарядка аккумулятора для шуруповёрта – простой процесс. Просто вставляете аккумулятор в штатное устройство, и ждёте, когда вместо красного светодиода загорится зелёный. Дальше вынимаем аккумулятор, и можно работать.

Да и в работе шуруповёрта не возникает никаких проблем – он всё так же работает, и всё также успешно закручивает и выкручивает саморезы, шурупы, винты. Но давайте посмотрим поближе, как устроен аккумулятор шуруповёрта.

Как заряжать аккумулятор правильно? Нужно просто понять, на чём основан его принцип действия.

Отличия видов элементов питания (аккумуляторных батарей) шуруповертов

Аккумуляторная батарея – это химический источник питания. Она состоит из нескольких элементов определённого типа. В бюджетных шуруповёртах используют никель-кадмиевые элементы, иногда – никель-металл-гидритные, в дорогих – литий-ионные, или литий-полимерные. Обозначаются они, соответственно, Ni-Cd, Ni-MH, Li-ion, Li-Po.

Элементы в батарее соединены последовательно. Каждый из элементов в заряженном состоянии выдаёт фиксированную разность потенциалов. Соединённые последовательно, эти элементы вместе выдают рабочее напряжение аккумулятора. Каждый из последовательно соединённых даёт разницу потенциала с соседним, а два крайних – в сумме рабочую величину напряжения.

Подробно о батареях можно почитать на Википедии:

Когда происходит зарядка аккумулятора, то электроны последовательно проникают в батареи, и восстанавливают химический раствор.

В процессе работы, а также хранения, происходит окисление вещества, и электроны опять переходят в нейтральное состояние, попутно выполняя полезную работу. Это называется циклом заряда-разряда.

До конца разрядка всё равно не происходит, и остаётся какая-то величина разности потенциалов. Это называется остаточным напряжением. В основе работы аккумулятора лежат процессы электролитической диссоциации.

Цикл зарядки аккумулятора

Зарядка аккумулятора – сложный электрохимический процесс. Простейшие модели зарядных устройств заряжают батарею последовательно. Это значит, что электроны проходят по очереди через все элементы.

При этом в крайних батареях процесс диссоциации будет более полным, а в средних пройдёт не до конца. На зарядку также уйдёт гораздо больше времени. Более совершенные зарядные устройства заряжают каждый элемент в батарее отдельно.

При этом зарядка длится в несколько раз быстрее, и все элементы в батарее заряжены примерно одинаково, процесс диссоциации в них проходит практически до конца.

https://www.youtube.com/watch?v=mYhTjZeLo80

В первом способе зарядки есть определённый недостаток. Элементы в середине цепи заряжаются не полностью, и со временем начинают утрачивать свои свойства. Может потребоваться замена батареи. Поэтому, если у вас есть возможность, оставляйте такой аккумулятор включенным на зарядку на ночь, но не более того. За ночь все элементы зарядятся.

Для аккумуляторов всех типов существует такое понятие, как эффект памяти.

Именно поэтому рекомендуется разряжать аккумуляторы до конца.

Индикаторы на зарядных устройствах шуруповертов

Что же показывает горящий зелёный светодиод? В большинстве случаев показывает, что через аккумулятор ещё проходит некоторый электрический ток заряда.

Когда разность потенциалов аккумуляторной батареи сравняется с напряжением зарядного устройства, ток прекращается, и загорается зелёная лампочка. Когда через аккумулятор всё ещё идёт ток зарядки, то горит красная.

Более сложные модели зарядных устройств имеют специальную электронную систему контроля, которая следит не только за током зарядки, но и за разностью потенциалов каждого элемента, и за величиной тока зарядки.

Хранение аккумуляторов шуруповертов

Как хранить аккумуляторы, в заряженном состоянии или разряженном? Для аккумуляторов на основе никеля лучше всего выполнить полную разрядку, на основе лития – зарядить примерно наполовину.

Половина зарядки будет достигнута примерно на 2/3 времени от обычной зарядки, когда аккумулятор полностью разрядился и потом зарядится до конца вновь.

Так как литиевые аккумуляторы обычно идут в комплекте с дорогим устройством, то тут можно считать полной зарядкой момент, когда загорится зелёная лампочка.

о восстановлении заряда аккумулятора шуруповерта:

В видео показаны аккумуляторы не для шуруповертов, но информация более чем актуальна:

ну и немного о восстановлении:

: 4.0/5 (3 проало)Аккумулятор шуруповерта — Как правильно заряжать, 4.0 5 3 ratings

Видео:Зарядное Макита DC1414T переделка под литий аккумулятор поведение при зарядеСкачать

Зарядное Макита DC1414T переделка под литий аккумулятор поведение при заряде

Как зарядить шуруповерт без зарядного устройства

Как Зарядить Шуруповерт Макита

Силовую часть зарядного устройства шуроповерта представляет силовой трансформатор типа GS-1415 рассчитанный на мощность 25 Ватт.

Со вторичной обмотки трансформатора снимается пониженное переменное напряжение номиналом 18В оно следует на диодный мост из 4 диодов VD1-VD4 типа 1N5408, через плавкий предохранитель. Диодный мост. Каждый полупроводниковый элемент 1N5408 рассчитан на прямой ток до трех ампер. Электролитическая емкость C1 сглаживает пульсации появляющиеся в схеме после диодного моста.

Управление реализовано на микросборке HCF4060BE. которая совмещает в себе 14-разрядным счетчиком с компонентами задающего генератора. Она управляет биполярным транзистором типа S9012. Он нагружен на реле типа S3-12A.

Таким образом схемотехнически реализован таймер, включающий реле на время заряда аккумуляторной батареи около часа. При включении ЗУ и подсоединения аккумулятора контакты реле находятся в нормально разомкнутом положении.

HCF4060BE получает питание через стабилитрон 1N4742A на 12 вольт, т.к с выхода выпрямителя идет около 24 вольт.

При замыкании кнопки Пуск напряжение с выпрямителя начинает следовать на стабилитрон через сопротивление R6, затем стабилизированное напряжение идет на 16 вывод U1. Открывается транзистор S9012, которым управляет HCF4060BE.

Напряжение через открытые переходы транзистора S9012 следует на обмотку реле. Контакты последнего замыкаются, и аккумулятор начинает заряжаться.

Защитный диод VD8 (1N4007) шунтирует реле и защищает VT от скачка обратного напряжения, которое возникнет в момент обесточивания обмотки реле. VD5 не дает разряжаться аккумулятору при отключении сетевого напряжения.

С размыканием контактов кнопки Пуск ничего не произойдет т.к питание идет через диод VD7 (1N4007), стабилитрон VD6 и гасящий резистор R6. Поэтому микросхема будет получать питание даже после отпускания кнопки.

https://www.youtube.com/watch?v=4ow9aRiuz-Y

Сменный типичный аккумулятор от электроинструмента собран из отдельных последовательно соединенных никель-кадмиевых Ni-Cd аккумуляторов, каждый по 1,2 вольта, т.о их 12 штук. Суммарное напряжение такой батареи будет около 14,4 вольта.

Кроме того в блок аккумуляторов добавлен датчик температуры — SA1 он приклеен к одной из Ni-Cd батарей и плотно прилегает к ней. Один из выводов терморегулятора подключен к минусу аккумуляторной батареи.

Второй вывод подсоединен к отдельному, третьему разъему.

При нажатии кнопки Пуск реле замыкает свои контакты, и начинается процесс заряда батареи. Загорается красный светодиод. Через час, реле своими контактами рвет цепь заряда аккумулятора шуроповерта. Загорается зеленый светодиод, а красный тухнет.

Термоконтакт отслеживает температуру батареи и разрывает цепь заряда, если температура выше 45 . Если такое случается раньше чем схема таймера отработает, это говорит об присутствии эффекта памяти .

Как правильно следует заряжать аккумулятор шуруповерта?

  • Определяемся с подходящим инструментом
  • Об особенностях правильной зарядки аккумуляторов
  • Немного о типах аккумуляторов
  • Внимание — зарядному устройству
  • Если аккумуляторная батарея не заряжается

Пожалуй, самый востребованный электроинструмент среди прочих #8211 шуруповерт. Его функции не ограничиваются вкручиванием и выкручиванием саморезов, с его помощью легко сверлить отверстия.

Аккумуляторный шуруповерт очень удобен для проведения абсолютно любых работ, так как позволяет спокойно перемещаться без ограничивающих шнуров.

Сетевые инструменты не отличаются мобильностью, пользоваться ими не представляется возможным, если в помещении не предусмотрена розетка. Аккумуляторные шуруповерты обеспечивают свободное перемещение и не предполагают мешающего работе шнура. Здесь могут возникнуть вопросы: какое устройство выбрать и как правильно заряжать аккумулятор шуруповерта?

Определяемся с подходящим инструментом

Шуруповерты бывают бытовые или любительские, профессиональные и полупрофессиональные. Профессиональные стоят недешево, надежны, имеют большой моторесурс. Бытовой шуруповерт внешне почти не отличается от профессиональной модели. В среднем ценовом диапазоне находятся полупрофессиональные устройства, имеют емкий аккумулятор, мощный и долговечный.

Если шуруповерт работает на минимальной мощности, то пора зарядить батарею при помощи специального зарядного устройства.

В комплект с данным инструментом входят один или два аккумуляторных элемента. Двойной комплект обеспечит бесперебойную работу, однако добавит хлопот владельцу, так как потребует периодической зарядки для долгой службы. Исключительно эпизодическое использование шуруповерта #8211 повод для выбора комплекта с одной батареей.

Ваши потребности помогут разобраться, нужны ли дополнительные возможности инструмента, стоит только четко определиться, для каких именно нужд инструмент будет необходим, ведь если у вас уже есть, например, дрель или перфоратор, редкое или частое использование позволит выделить нужные функции и отсеять лишние.

Об особенностях правильной зарядки аккумуляторов

Как же зарядить его для долгой и качественной службы? Перед первым применением обязательна полная батарея. Емкость новых батарей небольшая, ее необходимо зарядить полностью, поэтому если в шуруповерте используется никель-кадмиевая батарея, то в целях увеличения емкости рекомендуется трехкратная зарядка. Минимальная мощность говорит о необходимости обязательной зарядки.

Немаловажное значение имеет температура от +10° до +40°. В процессе зарядки аккумуляторы могут нагреваться, что нежелательно, иначе перегрев отрицательно повлияет на качество работы батареи, требуя охлаждения. Сами устройства нежелательно оставлять после зарядки в зарядном устройстве. При долгом неиспользовании батарею заряжают раз в месяц.

Помните, что только при правильной эксплуатации и обслуживании срок службы шуруповерта увеличивается. Работая с инструментом, не разряжайте его полностью, дожидаясь остановки двигателя. Сниженные рабочие характеристики устройства подскажут, что батарею инструмента пора заряжать.

Немного о типах аккумуляторов

Перед приобретением новой батареи следует изучить прилагаемую инструкцию. Эти устройства отличаются своей емкостью и качеством, по классу инструмента, его предназначению и нагрузкам.

https://www.youtube.com/watch?v=cxGpxnGuIlg

В шуруповертах используют разные типы аккумуляторов. Основные из них следующие:

Никель-кадмиевые батареи могут заряжаться свыше 1000 раз, а также они имеют большую емкость при небольших размерах.

  • никель-кадмиевые
  • никель-металлгидридные
  • литий-ионные.

Первые #8211 самые распространенные, отличаются большой емкостью и небольшим размером. Батареи эффективно заряжаются больше тысячи раз, учитывая их конструкционные особенности, режим эксплуатации и правильную зарядку. Специфика данных батарей в наличии эффекта памяти, ведь заряжать аккумулятор придется, не дожидаясь его полного разряжения, иначе емкость аккумулятора постепенно снизится.

Никель-металлгидридные батареи отличаются безопасностью в утилизации, меньшим проявлением эффекта памяти, но неидеальны из-за высокого тока саморазрядки. Хранятся такие батареи только заряженными, в случае перерыва работы больше чем месяц их нужно полностью перезарядить.

Литий-ионные устройства мощнее. У них отсутствует такой недостаток, как эффект памяти, который требует периодических разрядок, быстро заряжаются и имеют высокую емкость. Однако шуруповерт с такого типа батареей нежелательно использовать на холоде.

Внимание #8211 зарядному устройству

Импульсное зарядное устройство позволяет зарядить батарею для шуруповерта всего за один час.

Зарядить аккумулятор шуруповерта невозможно без зарядного устройства, которое бывает стандартным или импульсным. Первое способно заряжать батарею в течение 3-6 часов, в основном его применяют для бытовых шуруповертов. А вот профессиональный инструмент целесообразнее заряжать импульсным устройством. Его повышенная работоспособность позволит заряжать аккумулятор всего за час.

Световая индикация зарядного устройства, помогает контролировать, как осуществляется сам процесс и на какой он стадии. Скорость зарядки зависит и от типа батареи. Так, никель-кадмиевый элемент заряжается примерно 7 часов. Когда аккумуляторная батарея полностью зарядилась, ее обязательно вынимают из устройства и хранят отдельно, не вставляя в шуруповерт.

Если аккумуляторная батарея не заряжается

Такое может произойти по нескольким причинам. Возможно, виноваты изношенность аккумулятора или неисправность заряжающего устройства. Довольно часто нарушается контакт между клеммами на батарее и самого устройства для зарядки, так как они с течением времени могут разгибаться. В таком случае следует подогнуть клеммы, разобрав зарядное.

Если своевременно и правильно заряжать аккумуляторную батарею шуруповерта, то инструмент прослужит намного дольше.

Кроме этого, за время длительного использования контакты у аккумулятора и зарядного устройства могут окислиться и загрязниться. Эти изменения способны мешать нормальной зарядке. Во избежание таких проблем периодически аккуратно чистите контакты батарей и устройства к нему.

Неправильная эксплуатация аккумуляторов приводит к уменьшению их емкости, характеристики ухудшаются.

Исправить ситуацию можно путем разгона таких аккумуляторов, когда аккумуляторный блок разбирают и определяют неисправные в нем элементы, а затем их требуется зарядить.

Но как заряжать аккумулятор шуруповерта в таком случае? Рекомендуется сначала заряжать батареи большим, чем предусмотрено, током, а потом заряжать меньшим током. И если в аккумуляторе электролит пока не испарился, то такой метод, возможно, возвратит его к жизни.

Правильная зарядка аккумуляторной батареи любого инструмента #8211 залог его долгой эксплуатации и качественной службы.

Как правильно зарядить шуруповерт?

  • Разновидности аккумуляторов для шуруповерта
  • Сколько времени уходит на заряд аккумулятора?
  • Выбор может быть роковым
  • Батарея не заряжается!
  • Несколько полезных советов напоследок

Пожалуй, ни один мужчина не сможет обойтись без шуруповерта. Это инструмент, который позволяет вкручивать и выкручивать саморезы, а также сверлить отверстия. Существуют приборы, питающиеся от сети, и аппараты, которые имеют аккумуляторы, что делает их весьма удобными в применении.

https://www.youtube.com/watch?v=AaDzVsbhOSQ

Схема устройства шуруповерта.

Для таких приборов батарейка является очень важной деталью, поэтому для возможности длительной эксплуатации инструмента необходимо точно знать ответ на вопрос о зарядке шуруповерта.

Разновидности аккумуляторов для шуруповерта

konstr/zaryd/z24.html, http://vsyavagonka.ru/instrumenty/kak-pravilno-zaryazhat-akkumulyator-shurupoverta.html, http://moiinstrumenty.ru/elektro/kak-zaryadit-shurupovert.html

Комментариев пока нет!

Поделитесь своим мнением

Видео:Как зарядить аккумулятор от шуруповертаСкачать

Как зарядить аккумулятор от шуруповерта

Переделка аккумулятора шуруповёрта на Li-Ion

Как Зарядить Шуруповерт Макита

Ничего нового я в этой статье не скажу, но просто хочется поделиться опытом апгрейда аккумуляторов моего старого шуруповёрта Makita.

Изначально данный инструмент был рассчитан на никель-кадмиевые аккумуляторы (которые давно уже умерли, как умерли и купленные на смену такие же). Недостатки Ni-Cd известны: низкая ёмкость, небольшой срок жизни, высокая цена.

Поэтому уже давно производители аккумуляторного инструмента перешли на литий-ионные батареи.

Ну, а что делать тем, у кого инструмент старый? Да всё очень просто: выбросить Ni-Cd банки и заменить их на Li-Ion популярного формата 18650 (маркировка обозначает диаметр 18 мм и длину 65 мм).

Какая нужна плата и какие нужны элементы для переделки шуруповёрта на литий-ион

Итак, вот мой аккумулятор на 9,6 В и ёмкостью 1,3 А·ч. При максимальном уровне заряда он имеет напряжение 10,8 вольт. Литий-ионные элементы имеют номинальное напряжение 3,6 вольта, максимальное – 4,2.

Следовательно, для замены старых никель-кадмиевых элементов на литий-ионные мне потребуются 3 элемента, их рабочее напряжение будет 10,8 вольт, максимальное – 12,6 вольт.

Превышение номинального напряжения никак не повредит мотору, он не сгорит и при большей разнице, беспокоиться не надо.

Литий-ионные элементы, как это всем давно известно, категорически не любят перезаряд (напряжение выше 4,2 В) и чрезмерный разряд (ниже 2,5 В). При таких превышениях рабочего диапазона элемент очень быстро деградирует.

Поэтому литий-ионные элементы всегда работают в паре с электронной платой (BMS – Battery Management System), управляющей элементом и контролирующей как верхнюю, так и нижнюю границу напряжения.

Это плата защиты, просто отсоединяющая банку от электрической цепи при выходе напряжения за границы рабочего диапазона. Поэтому помимо самих элементов, потребуется такая плата BMS.

Теперь два важных момента, с которыми я несколько раз неудачно экспериментировал, пока не пришёл к правильному выбору. Это – максимально допустимый рабочий ток самих Li-Ion элементов и максимальный рабочий ток BMS-платы.

В шуруповёрте рабочие токи при высокой нагрузке достигают 10-20 А. Поэтому и элементы нужно покупать такие, которые способны отдавать высокие токи. Лично я успешно пользуюсь 30-амперными элементами 18650 производства Sony VTC4 (ёмкостью 2100 мАч) и и 20-амперными Sanyo UR18650NSX (ёмкостью 2600 мАч).

Они нормально работают в моих шуруповёртах. А вот, например, китайские TrustFire 2500 мАч и японские светло-зелёные Panasonic NCR18650B на 3400 мАч не годятся, они на такие токи не рассчитаны.

Поэтому не надо гнаться за ёмкостью элементов – даже 2100 мАч более чем достаточно; главное при выборе – не просчитаться с максимально допустимым током разряда.

И точно так же, BMS-плата должна быть рассчитана на высокие рабочие токи. Я видел в , как народ собирает аккумуляторы на 5-ти или 10-амперных платах – не знаю, лично у меня такие платы при включении шуруповёрта сразу уходили в защиту. По-моему, это выброс денег.

Скажу так, что сама фирма Makita ставит в свои аккумуляторы 30-амперные платы. Поэтому я пользуюсь 25-амперными BMS, купленными на Алиэкспрессе. Они стоят около 6-7 долларов и ищутся по запросу «BMS 25A».

Поскольку нужна плата на сборку из 3-х элементов, то надо искать такую плату, в названии которой будет «3S».

Ещё один важный момент: у некоторых плат на зарядку (обозначение «С») и нагрузку (обозначение «P») могут идти разные контакты. Например, плата может иметь три контакта: «P-», «P+» и «C-», как на родной макитовской литий-ионной плате.

Такая плата нам не подойдёт. Зарядка и разрядка (charge/discharge) должны осуществляться через один контакт! То есть, на плате должно быть 2 рабочих контакта: просто «плюс» и просто «минус».

Потому что наше старое зарядное устройство также имеет только два контакта.

https://www.youtube.com/watch?v=L6GNtsPcPI4

В общем, как уже можно было догадаться, я со своими экспериментами выбросил массу денег как на неправильные элементы, так и на неправильные платы, совершив все ошибки, которые можно было совершить. Зато получил бесценный опыт.

Как разобрать аккумулятор шуруповёрта

Как разобрать старый аккумулятор? Есть аккумуляторы, где половинки корпуса крепятся винтами, но есть и на клею. Мои аккумуляторы как раз из последних, и я вообще долгое время считал, что их невозможно разобрать. Оказалось, что возможно, если у тебя есть молоток.

В общем, с помощью интенсивных ударов в периметр кромки нижней части корпуса (молоток с нейлоновой головкой, аккумулятор нужно держать в руке на весу) место склейки успешно разъединяется. Корпус при этом никак не повреждается, я уже 4 штуки так разобрал.

Интересующая нас часть.

От старой схемы нужны только контактные пластины. Они прочно приварены к верхним двум элементам точечной сваркой. Отковырять сварку можно отвёрткой или плоскогубцами, но ковырять надо максимально аккуратно, чтобы не сломать пластик.

Всё почти готово для дальнейшей работы. Кстати, штатные термодатчик и размыкатель я оставил, хотя они уже не особо актуальны.

Но очень даже вероятно, что наличие этих элементов необходимо для нормальной работы штатного зарядного устройства. Поэтому настоятельно рекомендую их сохранить.

Собираем литиево-ионный акумулятор

Вот новые элементы Sanyo UR18650NSX (по этому артикулу их можно найти на Алиэкспрессе) ёмкостью 2600 мАч. Для сравнения, старый аккумулятор имел ёмкость всего 1300 мАч, в два раза меньше.

Надо припаять провода к элементам. Провода нужно брать сечением не менее 0,75 кв.мм, ведь токи у нас будут немалые. Провод с таким сечением нормально работает с токами более 20 А при напряжении 12 В.

Паять литий-ионные банки можно, кратковременный перегрев им никак не повредит, это проверено. Но нужен хороший быстродействующий флюс. Я пользуюсь глицериновым флюсом ТАГС. Полсекунды – и всё готово.

Припаиваем другие концы проводов к плате согласно схеме.

На контактные разъёмы батареи я всегда пускаю ещё более толстые провода по 1,5 кв.мм – потому что место позволяет. Прежде чем их припаивать к ответным контактам, на плату надеваю отрезок термоусадочной трубки.

Она необходима для дополнительной изоляции платы от аккумуляторных элементов. В противном случае острые края пайки легко могут протереть или проткнуть тонкую плёнку литий-ионного элемента и вызывать замыкание.

Можно и не применять термоусадку, но хотя бы что-то изолирующее проложить между платой и элементами совершенно необходимо.

Теперь всё заизолировано как надо.

Контактную часть можно укрепить в корпусе аккумулятора парой капелек супер-клея.

Аккумулятор готов к сборке.

Хорошо, когда корпус на винтах, но это не мой случай, поэтому я просто снова склеиваю половинки «Моментом».

Зарядка батареи производится штатным зарядным устройством. Правда, алгоритм работы меняется.

У меня есть два зарядных устройства: DC9710 и DC1414 T. И работают они теперь по-другому, поэтому я расскажу, как именно.

Зарядное устройство Makita DC9710 и литий-ионная батарея

Раньше заряд аккумулятора контролировало само устройство. При достижении полного уровня оно останавливало процесс и сигнализировало о завершении зарядки зелёным индикатором. Но сейчас контролем уровня и отключением питания занимается установленная нами схема BMS. Поэтому по завершении зарядки красный светодиод на зарядном устройстве просто выключится.

Если у вас именно такое старое устройство – вам повезло. Потому что с ним всё просто. Горит диод – идёт зарядка. Погас – зарядка завершена, аккумулятор полностью заряжен.

Зарядное устройство Makita DC1414 T и литий-ионная батарея

Здесь есть небольшой нюанс, который нужно знать. Это ЗУ поновее и предназначено оно для зарядки более широкого диапазона аккумуляторов от 7,2 до 14,4 В. Процесс зарядки на нём идёт как обычно, горит красный светодиод:

А вот когда аккумулятор (которому в случае NiMH-элементов положено иметь максимальное напряжение 10,8 В) достигнет 12 вольт (у нас же Li-Ion элементы, у которых максимальное суммарное напряжение может составлять 12,6 В), заряднику снесёт крышу. Потому что он не поймёт, какой именно аккумулятор он заряжает: то ли 9,6-вольтовый, то ли 14,4-вольтовый. И в этот момент Makita DC1414 войдёт в режим ошибки, попеременно мигая красным и зелёным светодиодом.

https://www.youtube.com/watch?v=68XJZtVD86Y

Это нормально! Ваша новая батарея всё равно зарядится – правда, не до конца. Напряжение будет составлять примерно 12 вольт.

То есть какую-то часть ёмкости с этим зарядным устройством вы упустите, но мне кажется, это можно пережить.

Итого модернизация аккумулятора обошлась примерно в 1000 рублей. Новый макитовский Makita PA09 стоит в два раза дороже. Причём мы в итоге получили вдвое большую ёмкость, а дальнейший ремонт (в случае нескорого выхода из строя) будет заключаться только в замене литий-ионных элементов.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено.

🌟 Видео

Как правильно заряжать шуруповерт? Сколько длится зарядка?Скачать

Как правильно заряжать шуруповерт? Сколько длится зарядка?

Ремонт аккумулятора шуруповёрта МакитаСкачать

Ремонт аккумулятора шуруповёрта Макита

Обзор и разбор Универсального зарядного устройства для аккумуляторов Makita 18-21V с AliExpressСкачать

Обзор и разбор Универсального зарядного устройства для аккумуляторов Makita 18-21V с AliExpress

Как зарядить аккумулятор шуруповерта от зарядки Makita.Скачать

Как зарядить аккумулятор шуруповерта от зарядки Makita.

Электрик раскрыл секрет, как восстановить ёмкость аккумулятора шуруповёрта за две минутыСкачать

Электрик раскрыл секрет, как восстановить ёмкость аккумулятора шуруповёрта за две минуты

Шуруповерт Makita DF457DWE 18V Li-ion 1,5 Ah (обзор и тест)Скачать

Шуруповерт Makita DF457DWE 18V Li-ion 1,5 Ah (обзор и тест)

Секретная фишка АКБ! Как зарядить АКБ шуруповерта без заводского зарядного. #diy #elonmusk #18650Скачать

Секретная фишка АКБ! Как зарядить АКБ шуруповерта без заводского зарядного. #diy #elonmusk #18650

Makita DDF453 обзор аккумуляторной дрели-шуруповертаСкачать

Makita DDF453 обзор аккумуляторной дрели-шуруповерта

Зарядное makita 1414t, переделка на литийСкачать

Зарядное makita 1414t, переделка на литий

Зарядное устройство Makita 18 вольт своими рукамиСкачать

Зарядное устройство Makita 18 вольт своими руками

Зарядное устройство Makita DC18RC и всё что нужно знать о его репликеСкачать

Зарядное устройство Makita DC18RC и всё что нужно знать о его реплике

makita df333dwye шуруповёрт 12в 30Нм 1700об 2 аккумулятора 1,5Ач зарядка 2А и кейс. 1,1кгСкачать

makita df333dwye шуруповёрт 12в 30Нм 1700об 2 аккумулятора 1,5Ач зарядка 2А и кейс. 1,1кг

Вместо новой аккумуляторной батареи для шуруповёрта [начало]...Скачать

Вместо новой аккумуляторной батареи для шуруповёрта [начало]...

Переделка аккумулятора шуруповерта Макита 12в на li-ion за 5 минутСкачать

Переделка аккумулятора шуруповерта Макита 12в на li-ion за 5 минут
Поделиться или сохранить к себе:
