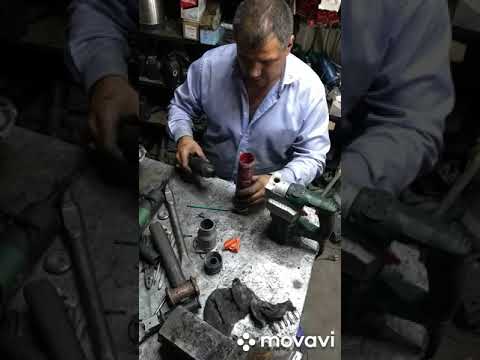

Видео:Как починить перфоратор / 2-24 / Как поменять ударный болт / Пьяный подшипник / Обслужить / РемонтСкачать

Как починить перфоратор / 2-24 / Как поменять ударный болт / Пьяный подшипник / Обслужить / Ремонт

Ремонтируем перфоратор своими руками: что делать, если перестал бить, как разобрать, поменять патрон и так далее + видео

Ремонт Перфоратора Калибр Своими Руками

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются.

Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести на ремонт в мастерскую.

Проверка работоспособности статора мультиметром:

  • поставьте режим сопротивления 200 Ом. Соедините щупы прибора с концами одной обмотки. Единица означает обрыв, а ноль — короткое замыкание между витками. Если показывает наличие сопротивления более 1,5 Ом, то проверяйте вторую обмотку. У обеих обмоток должно быть приблизительно одинаковое сопротивление;
  • проверьте отсутствие пробоя на массу, то есть замыкание обмотки с металлическим корпусом статора. В мультиметре поставьте режим максимального сопротивления. Соедините один щуп с концом обмотки, другой щуп с металлическим корпусом статора. Единица говорит об отсутствии пробоя.

Неисправности и их причины

Частые неисправности перфоратора:

  • не включается. Проверить электрическую цепь;
  • перфоратор не бьёт. Поломка в ударном механизме;
  • инструмент не крутит, не сверлит. Причины: подшипники якоря, шестерня якоря, редуктор;
  • бур вылетает, не держится. Неисправность патрона или растровой втулки;
  • искрение в корпусе электрики. Причины: нарушение изоляции обмотки якоря, износ щёток, коллектора, засорение щёткодержателей;
  • искрение в области кнопки включения. Неисправность контактов кнопки или проводов;
  • перфоратор греется. Причина в износившихся щётках, коротком замыкании витков обмоток, плохой смазке редуктора;
  • перфоратор не держит патрон. Сломалось стопорное кольцо или фиксирующая шайба.

Ремонт своими руками

При разборе узла внимательно осматривайте детали на наличие трещин и сколов.

Замена кнопки включения

Перед заменой пометьте проводки и контакты кнопки, чтобы не перепутать порядок подключения.

  1. Чтобы заменить кнопку, достаточно открутить винтики контактов. Но могут встретиться кнопки без винтиков. Здесь рядом с контактами есть отверстия, в которые вставляется игла или тонкое шило. Ткните в отверстие, надавите и вытяните проводок. Не дёргайте за провод, вы можете повредить кнопку.
  2. Провода необходимо зачистить и залудить.
  3. Возьмите старую кнопку и купите аналогичную.
  4. На новой кнопке вставьте шило в отверстие, слегка надавите и вставьте провод. Он автоматически зажмётся контактами.

Замена щёток

Щётки необходимо периодически проверять. При износе одной на 40% менять обе. Также, чистить щёткодержатели.

  1. Для извлечения щёток снимите заднюю часть корпуса. Отогните пружинки, которые прижимают щётки.

    Отогните пружинки, прижимающие щётки

  2. Открутите щёткодержатели. Извлеките щётки.
  3. Очистьте щёткодержатели от пыли и нагара. Намотайте тряпочку на отвёртку и смочите спиртом. Нагар счищается надфилем. Щётка должна легко ходить в щёткодержателе, тогда она будет хорошо прижиматься пружиной.
  4. Вставьте новые щётки. Поверните пружинки, чтобы они прижали щётки.

Замена и подключение статора

  1. Извлеките статор из корпуса электрики. На его место поставьте новый.
  2. Вкрутите крепёжные болты.
  3. Установите воздухозаборник.
  4. Приступайте к подключению обмоток. Два конца разных обмоток соедините друг с другом и подключите к ближайшей щётке. Два других соединённых конца подключите к кнопке пуска. Провод от второй щётки тоже подключите к кнопке.

Замена подшипников

В перфораторе несколько подшипников. Для их демонтажа потребуется съёмник. В некоторых случаях необходимо снять стопорное кольцо. Если нет съёмника, подвешивают вал с подшипником и деревяшкой выбивают его. Сажают подшипник с помощью наставки из полипропиленовой трубки постукиванием по ней молотком.

Замена патрона

Патроны в перфораторах меняются очень просто. Снимаете резиновый пыльник, стопорное кольцо, пластиковый пыльник, шайбу, прижимающую шарики, фиксирующие пластины, пружину. В разных моделях количество колец и пластин отличается. На их место ставите новый комплект.

Ремонт пьяного подшипника

Подготовьте плоскую отвёртку, чистую ветошь и смазку для редуктора, рекомендованную в инструкции.

  1. Подшипник держится за счёт скобы. Отсоедините её плоской отвёрткой.
  2. Извлеките пьяный подшипник из алюминиевого корпуса редуктора.
  3. Выньте игольчатый подшипник.
  4. Извлеките шестерёнку и пружину.
  5. Снимите с пружины пластиковую центровку.
  6. Замените негодные запчасти.
  7. Возьмите алюминиевый корпус редуктора и тщательно его очистьте сухой ветошью. Все запчасти тоже очистьте.
  8. Смажьте подшипник изнутри. Вставьте в него игольчатый подшипник и тоже смажьте.
  9. Вставьте шестерёнку, смажьте изнутри и вставьте в неё пружину. Наденьте центровку.
  10. Промежуточный вал смажьте и поставьте на него скобу переключения. Установите вал в пьяный подшипник.

    Пьяный подшипник с промвалом в сборе

  11. Алюминиевый корпус смажьте. Вставьте в него подшипник так, чтобы направляющая центровка села на штырёк в корпусе.
  12. Пьяный подшипник не надо сразу утапливать вглубь корпуса, так как на его рычаг будет надеваться втулка от гильзы.

    Пьяный подшипник с втулкой от гильзы

  13. В гильзу вставьте приводимую втулку. Гильзу опустите в корпус редуктора и вставьте рычаг наружного кольца подшипника в отверстие втулки.
  14. Надавите на подшипник. Зафиксируйте его скобкой. Используйте плоскую отвёртку в качестве рычага при установке скобы.

Ремонт растровой втулки и ударного болта

Чтобы разобрать растровую втулку, нужно сжать пружину, снять стопорное кольцо и шестерню.

https://www.youtube.com/watch?v=rzRPUaLmhTQ

Растровая втулка в сборе и без шестерни

Растровая втулка в сборе и без шестерни

Ударный болт ремонтируется путём замены деталей или меняется полностью, если развалился на части.

  1. В растровой втулке с двух сторон есть отверстия, в которых отчётливо видно стопорное кольцо. Маленькой плоской отвёрткой подденьте и сдвиньте кольцо с обеих сторон.

    Растровая втулка

  2. Достаньте кольцо и вытряхните из втулки ударный болт.

    Дефект ударного механизма

  3. Разберите его на детали и проверьте их целостность. Износившиеся детали замените на новые.

    Ударный болт

  4. Очистьте растровую втулку изнутри и снаружи. Смажьте её и болт.
  5. Вставьте сначала собранный ударный болт, потом стопорное кольцо. Возьмите большую плоскую отвёртку, надавите на кольцо до щелчка. Теперь надо проверить, как оно закрепилось. Вставьте плоскую отвёртку в узкое отверстие втулки и несильно постучите молотком, как по зубилу. Кольцо должно остаться на месте.

Замена гильзы

Гильза изнашивается реже растровой втулки, но при частом перегреве инструмента она тоже выходит из строя. Из алюминиевого корпуса редуктора извлеките растровую втулку и гильзу. На её место поставьте новую.

Изношенная и новая гильза с бойком

Изношенная и новая гильза с бойком

Особенности ремонта бочкового перфоратора

Ремонт бочкового перфоратора имеет те же принципы, что и простой. Основное отличие в конструкции и количестве элементов.

Ударный механизм и ремонт редуктора

Основное отличие бочкового перфоратора от простого в конструкции редуктора. Некоторые модели имеют ударный механизм с пьяным подшипником.

Бочковой перфоратор с пьяным подшипником

Бочковой перфоратор с пьяным подшипником

Но у большинства перфораторов кривошипно-шатунный ударный механизм.

Бочковой перфоратор с кривошипно-шатунным ударным механизмом

Кривошипно-шатунный ударный механизм у бочкового перфоратора

Все шестерни и подшипники необходимо проверять и смазывать. Изношенные менять. Чтобы разобрать такую конструкцию, нужно раскрутить болты на корпусе. Ствол выбивается из корпуса резиновым молотком. Подшипники снимаются съёмником.

  1. После снятия ствола нужно извлечь растровую втулку с бойком. Для этого необязательно разбирать весь корпус.

    Растровая втулка с бойком

  2. Деревянной колотушкой постучите по рёбрам металлического корпуса редуктора.
  3. Сначала выйдет боёк, потом втулка.

Как извлечь из бочкового перфоратора боёк и растровую втулку

Из-за неисправного бойка перфоратор перестаёт бить.

Правильная эксплуатация и уход за перфоратором

Чтобы перфоратор работал долго, следует соблюдать некоторые рекомендации:

  • перед закреплением оснастки смажьте хвостовик средством, указанным в инструкции;
  • после работы очистьте патрон и оснастку;
  • при работе с бетоном через каждые 2 см вынимайте бур;
  • если нужно высверлить большое отверстие, используйте буры разного диаметра, чтобы не сверлить сразу самым большим буром;
  • при большом объёме работы делайте перерывы, чтобы оснастка остыла. В перерывах можете очищать патрон;
  • регулярно проводите полный разбор инструмента для чистки и смазки.

Если у перфоратора появилась какая-либо неисправность, ознакомьтесь с инструкцией. Внимательно осмотрите инструмент. Если не сомневаетесь в себе, то произведите ремонт своими руками.

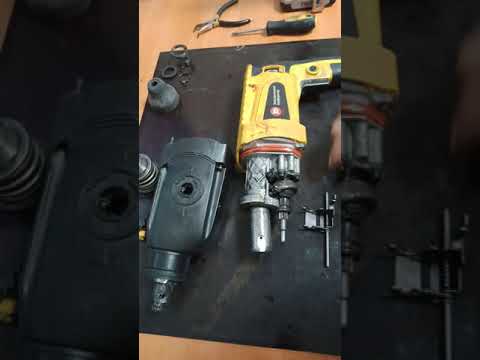

Видео:Как починить перфоратор? \ Ремонт перфоратора \ how to repair electric tools \ Обслуживание и ремонтСкачать

Как починить перфоратор? \\ Ремонт перфоратора \\ how to repair electric tools \\ Обслуживание и ремонт

Ремонт перфоратора своими руками: возможные причины поломки, способы устранения, пошаговый алгоритм ремонта

Ремонт Перфоратора Калибр Своими Руками

Перфоратор — вещь нужная, упрощающая работу и даже иногда незаменимая для мастера. Но, как и все механизмы, она может поломаться. При поломке перфоратора есть два варианта развития событий: выбросить поломанный и купить новый или попробовать починить его.

Первый вариант может подойти при условии, что перфоратор дешёвый и проще купить новый. Но если перфоратор брендовый, то купить замену может оказаться и не по карману. Выбросить всегда успеется, а попробовать починить перфоратор самому стоит. По большому счету, вы ничем не рискуете.

Да и особых навыков для ремонта не потребуется. Но некоторые нюансы всё-таки надо знать.

Чем что-то ремонтировать нужно постараться уберечь механизм от поломки. Или хотя бы не усугубить поломку механизма. Для этого следует обратить внимание на следующие моменты и немедленно остановить работу перфоратора:

  • запах гари;
  • появление неестественных дополнительных звуков;
  • нестабильная работа или снижение работоспособности перфоратора.

Если возник хотя бы один из вышеперечисленных моментов, следует немедленно прекратить работу — ваш перфоратор требует ремонта. Но перед тем как приступать к устранению неисправностей перфоратора самому, надо разобраться с его внутренним устройством.

Устройство перфоратора

Для ремонта любого механизма нужно разобраться с его внутренним устройством. Итак, перфораторы могут быть двух типов:

  1. С установкой двигателя горизонтально.
  2. С вертикальным двигателем.

Во всём остальном все детали перфоратора в основном схожи.

https://www.youtube.com/watch?v=_FM3QVQtqv8

Перфоратор состоит из двух частей: электрической и механической.

Электрическая часть перфоратора

  1. Основным элементом перфоратора есть двигатель, который состоит из якоря и щёток.
  2. Устройство управления двигателя.
  3. Кнопка пуска и остановки.
  4. Элементы гасящие помехи (конденсатор, дроссели);
  5. Шнур электропитания.

В некоторых моделях выключатель совмещён с управляющим устройством.

Механическая часть перфоратора

  1. Редуктор. Крепится на валу мотора.
  2. Муфта сцепления.
  3. Ударно-поступательный механизм.

​Вспомогательные механизмы

Некоторые модели могут быть оснащены дополнительными деталями:

  • переключатель режимов;
  • пылесос;
  • предел глубины;
  • другие.

Устранение неисправностей

Ремонт перфоратора своими руками имеет некоторые преимущества. Во-первых, ремонт в мастерской — удовольствие дорогостоящее, во-вторых, это может занять значительное время и, в-третьих, поломка может оказаться и не сложной, поэтому исправить её не составит труда и вскоре можно будет продолжить работу.

Прежде чем приступить к ремонту, агрегат надо разобрать. Для каждой модели есть свои нюансы разборки. Но в большинстве случаев, любая модель складывается из двух частей: передней и задней половинок, соединённые винтами. Прежде чем вывинтить их нужно снять патрон. В некоторых моделях патрон можно не снимать.

Возможные неисправности и способы их устранения

Неисправности могут быть также двух видов: связанные с электрической частью перфоратора и механические поломки.

Неисправности электрочасти

Очень хорошо если под руками есть тестер. Он упростит задачу поиска неисправности. Если такого нет, нужно поочерёдно пересмотреть все электрические части устройства.

Устройство не включается.

Это может быть из-за обрыва провода. Очень часто шнур обрывается возле самой ручки.

Способ устранения.

Заменить весь кабель или укоротить его часть в том месте, где произошёл обрыв. Если разрыв произошёл где-то посредине, зачистить его от изоляции, соединить части, аккуратно заизолировать шнур.

Плохой контакт элементов пускового механизма.

Такая поломка может произойти из-за окисления или перегорания контактов.

Способ устранения.

Почистить элементы или заменить на новые.

Поломка гасящего механизма.

От большой нагрузки части этого механизма просто сгорают.

Способ устранения.

Заменить горелые части. Если таковых нет, то можно подключить двигатель напрямую, но следует учесть, что при таком способе устранения неполадки, износ мотора увеличивается в несколько раз. Его лучше использовать только в крайних случаях.

Перегорание УУД. Тут без вариантов — нужно менять механизм.

Пробитая обмотка. Такую поломку самому вряд ли удастся исправить. Нужна перемотка.

Внутри видны искры.

Искры могут быть следствием того, что щётки неплотно прилегают к якорю. Такая неисправность возникает по двум причинам: износ щёток или в результате попадания влаги внутрь корпуса щётки отсырели.

Способ устранения.

Вставить новые щётки или подсушить их почистить мелкозернистой шкуркой.

Появление искр.

Это также может свидетельствовать об окислении якоря вследствии попадания влаги.

Способ устранения.

Почистить якорь. Важно эту процедуру проделывать аккуратно, чтобы не повредить обмотку. Лучше всего для этого подойдёт ластик или ватный тампон, смоченный спиртом.

Из перфоратора пошёл дым.

Дым из устройства идёт из-за проблем со щётками. Важно время от времени и осматривать, потому что если они сотрутся и на рабочей поверхности появятся провода, это приводит к появлению дыма и царапанию якоря. Ещё одной причиной появления дыма может быть заедание мотора. Вследствие этого нагревается и дымит обмотка.

Способ устранения.

Визуально осмотреть все элементы. Если проблема в щётках — заменить, в случае заедания мотора — устранить неисправность (ниже в механических повреждениях есть описание).

Механические неисправности

С механическими повреждениями немного сложнее: перфоратор состоит из многих деталей, поэтому сразу установить причину поломки может и не получиться. Главное, внимательно визуально осмотреть все детали, а после выявления поломки аккуратно её устранить. Вот основные возможные повреждения, которые можно исправить своими руками.

https://www.youtube.com/watch?v=KbN0VCftzQA

Устройство включается, но не долбит.

  • Переключатель. Большинство устройств оснащены переключателями режимов работы. Этот механизм и подвержен поломкам. Если перфоратор перестал долбить, скорее всего причина в выработанных пальцах переключателя. Во время работы они постоянно контактируют с вращающимися деталями и это приводит к износу.
  • Сломался отросток фиксатора, удерживающий его в корпусе редуктора, что способствует самопроизвольному переключению режимов. Можно и не менять фиксатор, если вас не смущает эта проблема, перфоратор-то все равно будет работать.

Способ устранения.

Заменить переключатель. Но если подходящего переключателя нет, а работу нельзя остановить, то можно развернуть изношенную деталь на 180 градусов и можно продолжить работу.

  • Патрон. Эта часть механизма поддаётся наибольшей нагрузки, что может привести к его поломке. Если такое случилось с патроном, то его следует заменить. Единственное, что может продлить срок службы — это профилактический уход за ним: промывание от пыли бензином, чистка от грязи и т. д.
  • Компрессорное кольцо и боек. Их поломка может произойти из-за больших нагрузок. При сильных нажатиях уменьшается ход бойка, что и приводит к неисправности. При поломке выход один — менять.
  • Редуктор. При неисправности редуктора нужно его аккуратно разобрать и поочерёдно проверить все детали. Самым уязвимым местом редуктора есть подшипник. Первым делом проверяем его целостность. При необходимости его меняем. Если же он цел, причина может быть в посадочном месте. Оно может выработаться и плохо держать подшипник. В таком случае придётся менять сам корпус перфоратора. Могут прийти в негодность шестерни редуктора. Визуально их легко выявить, но починить не получится — придётся менять.
  • Утечка масла. При утечке (следует отметить, что такое случается крайне редко) следует заменить сальник. Находится он в шейке корпуса.
  • На работу может влиять и попадания грязи. Об этом свидетельствует треск или скрежет. Для избежания подобной проблемы, регулярно проводите чистку и смазывание внутренней части перфоратора. Важно использовать смазку только одного типа, такую же, какую использовали до этого.

Профилактические меры

Поломку лучше предупредить, поэтому лучше придерживаться следующих рекомендаций.

  1. Два раза в год менять смазку.
  2. Раз в полгода профилактический осмотр щёток.
  3. Каждый раз после работы тщательная чистка.
  4. Перед работой заднюю часть сверла или долота смазывать для уменьшения нагрузки на боёк.

Если перфоратор перестал нормально работать или случилась поломка, почитайте инструкцию и внимательно его осмотрите. Перед тем как приступить к ремонту своими руками, реально оцените свои возможности.

Если уверены — попробуйте починить своими руками, в противном случае же, если сомневаетесь, то лучше обратитесь к специалисту.

И помните, что уже чиненные механизмы не подлежат гарантийным обязательствам и их с неохотой берут сервисные центры на ремонт.

  • Николай Иванович Матвеев
  • Распечатать

Видео:Вылетает бур из перфоратора, ремонт патрона перфоратора! ✔ Не держит патрон перфоратора.Скачать

Вылетает бур из перфоратора, ремонт патрона перфоратора! ✔ Не держит патрон перфоратора.

Ремонт Перфоратора Калибр Своими Руками

Ремонт Перфоратора Калибр Своими Руками

Ремонт разных марок перфораторов, таких как Спарки, Метабо, Калибр и других, в кустарных условиях

Одним из неподменных инструментов для монтажников всех мастей на строительной площадке начиная с XX века был и будет перфоратор. Этот расхожий слух инструмент нужен для пробивания технологических отверстий в бетоне и цельных конструкциях.

Общие базы ремонта перфораторов

По большей части встречающимися дефектами в узлах машины являются:

  • износ щеток;
  • поломка кнопки запуска/выключения.

При всем этом перечисленные выше трудности бывают вариации сопровождаться:

  • нестабильной работой;
  • сторонними шумами и звуками;
  • запахом паленой проводки;
  • невыполнимостью работы в данном режиме – дробление/сверление.

Поводом для разборки инструмента является и обветшалое состояние пыльника патрона. Чтоб избежать такового, необходимо в ближайшем будущем работать только с длинноватыми сверлами.

Но не каждый раз неувязка заключается конкретно в данных деталях, и чтоб была возможность разобраться в аспектах ремонта этого устройства, по тексту статьи поведаем, что вам понравятся полезным для вас в данном деле.

https://www.youtube.com/watch?v=v4Hc7CNejpc

Чистка и смазка трущихся частей механизма вероятна только при рабочий вариант разборке аппарата, которую, для того больших поломок, следует проводить часто. Разбирать аппарат нужно начинать с верхнего узла деталей. Поначалу необходимо снять резиновый наконечник. Сделав это, можно увидеть стопорную шайбу. После ее удаления снимается головка и пружина. Вынимаете шарик.

Разобранные детали идеальнее всего сложить в отдельную приготовленную заблаговременно емкость, чтоб не потерялись. Функцию вскрытия корпуса необходимо создавать после раскрытия щели в корпусе двух или больше, чем на 5 мм. Ручка переключателя желательна переведена в положение «режим ударного сверления», потом ее есть вариант расслабленно снимать. Потом сможете снять корпус.

Одной из более дорогих и накладных деталей в ремонте перфоратора является так именуемый якорь. Это соединенные друг с другом и скрепленные ламелями медные катушки. Если проход нарушения изоляции медных проводов появляется замыкание и пробой проводки, потому требуется смена всей части мотора.

Смена редуктора

Полная разборка редуктора является нужной процедурой для диагностики заморочек этого узла. Демонтировав корпус из пластика, удалив остатки старенькой смазки, для вас придется отсоединить последующие детали:

  • плавающий подшипник;
  • ведущий шестереночный вал;
  • растровую втулку;
  • гильзу с поршнем.

Как починить перфоратор? Ремонт перфоратора how to repair electric tools Сервис и ремонт

Помним делиться видосами!) Приятного просмотра!) Моя партнёрская программка на You Tube: .

Как починить перфоратор / 2-24 / Как поменять ударный болт / Опьяненный подшипник / Обслужить / Ремонт

С наступающим всех!))))) Перфоратор закончил лупить. Под смену: Смазка, опьяненный подшипник, резинка, кольцо для.

Плавающий подшипник закреплен в дюралевом корпусе железной скобой. Ее следует отжать при помощи плоской отвертки. Потом необходимо достать подшипник и сменять по мере надобности.

В конструкции плавающего подшипника находится дополнительно игловатый, нужный для вращения шестеренки привода. Ему приходится испытывать огромные перегрузки, и, поэтому, он нередко перегорает.

Приобрести его конечно или комплектно, или раздельно от вала.

В растровой втулке посредством железного ударного кольца закреплен ударный болт. Доступ к кольцу происходит через два боковых отверстия. Снутри болта размещен металлической ударник. Лучше произвести смену и уплотняющих резиновых втулок, нужных для плотности механизма. На протяжении смены детали ударника нужно обильно смазать.

Перфоратор Калибр

Эта модель славится недолговечным коллектором. Нередко перегревается, возникает едкий запах пластмассы. Поломки случаются нередко. Сильные вибрации, шум. Отличается большой массой.

Перфоратор Спарки

Нередко приходится поменять щетки. В конструкции имеются маленькие недостатки по удобству использования. Просто перегорает кнопка «вкл./выкл.» при ее заклинивании. Нужно нередко поменять подшипники. Время от времени сгорает редуктор. Повсевременно течет смазка, наблюдается сильный перегрев работая в режиме «отбойный молоток», в особенности при насыщенной работе.

Перфоратор Метабо

Перегрев инструмента работая в режиме «дрель». Наблюдаются неисправности в регуляторе оборотов. Большая масса инструмента. Высочайшая возможность заклинивания патрона при попадании пыли. Требователен к напряжению.

Перфоратор Хилти

Отличается большой массой. Комфортная конструкция. Надежный, увы время от времени западает подшипник в патроне.

Перфоратор Sturn

Недолговечен при работе. Резвый нагрев во время работы. Высочайшая возможность поломки переключателя режимов.

Перфоратор Энкор

Отличается большой массой. Перегревается при постоянном сотрудничестве. Насыщенный износ токопроводящей дорожки в плате регулятора, нередко пропадают малые обороты.

Перфоратор Einhell

Очень большая возможность поломок. Нехорошее переключение боковой ручки, нередкий перегрев инструмента даже при отрицательных температурах. Недолговечность щеток. Время от времени начинает течь смазка. Нехороший зажим патрона – присутствие свободного хода в креплении сверл.

Перфоратор Зубр

Неудовлетворительная смазка инструмента. Время от времени встречается неисправность работая в режиме «дробление». Неустойчивое крепление ручки. Неравномерная работа мотора после недолговременной работы. Резвый износ щеток.

Перфоратор Kress

Ненадежный реверс-механизм. Случаются поломки мотора. Заедает переключатель режимов.

Перфоратор AEG

Приходят в негодность щетки. Ненадежное закрепление редуктора в инструменте. Имеется круговое биение растровой втулки. Проворачивается пика при дроблении. Нередкий перегрев.

Перфоратор Ураган

Для этой модели свойственна нехорошая смазка трущихся частей. Нередко рвется резиновый защитный кожух кнопки запуска.

https://www.youtube.com/watch?v=ZTXoWm1jFQY

Для долгой службы инструмента до начала работы необходимо всегда проводить его технический осмотр, чтоб не пропустить какой-нибудь недостаток. По окончании работы всегда держать инструмент в чистоте. Очистить его от пыли конечно пылесосом.

Непременно необходимо изучить нормами эксплуатации устройства, записанными в его техническом паспорте. Хранение создавать в теплом и сухом месте. Если вы не пользуетесь перфоратором не один год, его лучше поместить в герметичную упаковку.

Избегать попадания воды и конденсата на корпус устройства.

Видео:НИКОГДА НЕ СМАЗЫВАЕТЕ БУР ПЕРФОРАТОРА . . . ???Скачать

НИКОГДА НЕ СМАЗЫВАЕТЕ БУР ПЕРФОРАТОРА  . . .  ???

Перфораторы: Спарки, Метабо, Калибр и др. Ремонт своими руками

Ремонт Перфоратора Калибр Своими Руками

Одним из незаменимых инструментов для монтажников всех мастей на строительной площадке с начала XX века был и будет перфоратор. Этот инструмент необходим для пробивания технологических отверстий в бетоне и монолитных конструкциях.

Общие основы ремонта перфораторов

Наиболее часто встречающимися неисправностями в узлах машины являются:

  • износ щеток;
  • поломка кнопки пуска/выключения.

При этом вышеперечисленные проблемы могут сопровождаться:

  • нестабильной работой;
  • посторонними шумами и звуками;
  • запахом паленой проводки;
  • невозможностью работы в заданном режиме – дробление/сверление.

Поводом для разборки инструмента является и обветшалое состояние пыльника патрона. Чтобы избежать такого, нужно в дальнейшем работать только с длинными сверлами. Однако не всегда проблема заключается именно в этих деталях, и чтобы вы смогли разобраться в нюансах ремонта этого устройства, в статье расскажем, что может быть полезным вам в этом деле.

Очистка и смазка трущихся частей механизма возможна только при полной разборке аппарата, которую, во избежание крупных поломок, следует проводить регулярно. Разбирать аппарат необходимо начинать с верхнего узла деталей. Сначала нужно снять резиновый наконечник. Сделав это, вы увидите стопорную шайбу. После ее удаления снимается головка и пружина. Вынимаете шарик.

Разобранные детали лучше всего сложить в отдельную приготовленную заранее емкость, чтобы не потерялись. Процедуру вскрытия корпуса нужно производить после раскрытия щели в корпусе не менее, чем на пять миллиметров. Ручка переключателя должна быть переведена в положение «режим ударного сверления», затем ее можно спокойно снимать. После этого можете снять корпус.

Одной из наиболее дорогих и затратных деталей в ремонте перфоратора является так называемый якорь. Это соединенные между собой и скрепленные ламелями медные катушки. В случае нарушения изоляции медных проводов возникает замыкание и пробой проводки, поэтому требуется замена всей части двигателя.

Замена редуктора

Полная разборка редуктора является необходимой процедурой для диагностики проблем этого узла. Демонтировав корпус из пластика, удалив остатки старой смазки, вам придется отсоединить следующие детали:

  • плавающий подшипник;
  • ведущий шестереночный вал;
  • растровую втулку;
  • гильзу с поршнем.

Плавающий подшипник закреплен в алюминиевом корпусе металлической скобой. Ее следует отжать с помощью плоской отвертки. Затем нужно достать подшипник и заменить при необходимости.

В конструкции плавающего подшипника находится еще и игольчатый, необходимый для вращения шестеренки привода. Ему приходится испытывать большие перегрузки, и, вследствие этого, он часто выходит из строя.

Купить его можно либо комплектно, либо отдельно от вала.

В растровой втулке с помощью металлического ударного кольца закреплен ударный болт. Доступ к кольцу происходит через два боковых отверстия. Внутри болта расположен стальной ударник. Желательно произвести замену и уплотняющих резиновых втулок, необходимых для герметичности механизма. В процессе замены детали ударника необходимо обильно смазать.

Перфоратор Калибр

Эта модель славится недолговечным коллектором. Часто перегревается, появляется едкий запах пластмассы. Поломки случаются довольно часто. Сильные вибрации, шум. Отличается большой массой.

Перфоратор Спарки

Часто приходится менять щетки. В конструкции имеются небольшие недочеты по удобству использования. Легко перегорает кнопка «вкл./выкл.» при ее заклинивании. Необходимо часто менять подшипники. Изредка выходит из строя редуктор. Постоянно течет смазка, наблюдается сильный перегрев в режиме «отбойный молоток», особенно при интенсивной работе.

Перфоратор Хилти

Отличается большой массой. Удобная конструкция. Надежный, но иногда западает подшипник в патроне.

Видео:В чём разница перфоратор Bosch GBH 2-26 DRE и Китайский Калибр 800/26 / repair of puncherСкачать

В чём разница перфоратор Bosch GBH 2-26 DRE и Китайский Калибр 800/26 / repair of puncher

Ремонт перфоратора

Ремонт Перфоратора Калибр Своими Руками

Электрический перфоратор – это, пожалуй, самое популярное устройство, которое применяю на стройке, ремонте и пр.

Этот инструмент эксплуатируется в довольно жестких условиях – вибрация, повышенная запыленность, скачки напряжения и другие. Все это, рано или поздно приводит к тому, что инструмент выйдет из строя и потребует ремонта.

Электрический перфоратор – это сложное инженерное изделие, которое состоит из узлов, обеспечивающих движение патрона, с установленным в нем буром. По сути, перфоратор – это устройство, преобразующее электрическую энергию в механическую.

Ремонт перфоратора

Основные неисправности перфоратора и их внешние признаки

В зависимости от условий эксплуатации в этом устройстве могут возникать неполадки, как в механической, так и в электрической части.

https://www.youtube.com/watch?v=SgVIuD-UI-4

Схема перфоратора довольно близка к электрической дрели. Одно из отличий заключается в том, что вместообыкновенной зубчатой пары, передающей крутящий момент на инструмент, в перфораторе смонтирован полноценный редуктор. Он предназначен для преобразования крутящего момента, создаваемого на электрического двигателя в возвратно-поступательное движение патрона.

Устройство перфоратора

Неполадки, требующие ремонта, могут возникнуть, практически в любом узле устройства. Но перед тем, как начинать ремонт требуется диагностировать поломку и выявить причины, приведшие к ее появлению.

Следует отметить, что выявление поломки не составляет особого труда, но иногда для этого приходится разбирать корпус перфоратора.

Как и любое техническое устройство, электрический перфоратор обладает некоторыми слабыми местами в конструкции. Именно они и являются причиной возникновения поломок, требующие ремонта. Нередки случаи, когда перфоратор выходит из строя по вине, рабочего, который его эксплуатирует на запредельных режимах и с нарушением правил эксплуатации.

Необходимо понимать, что основные неисправности возникают в электрической или механической части. В механической части чаще всего случаются следующие неполадки:

  • устройство не выполняет свои основные функции – сверление и бурение;
  • заедание бура в патроне;
  • насадка не устанавливается в патроне;
  • посторонние шумы при работе устройства.

Схема перфоратора

В электрике чаще всего проявляются следующие дефекты:

  • не работает двигатель;
  • излишнее искрение щеток;
  • появление гари или запаха горелой изоляции.

Начало ремонта начинают с очистки корпуса устройства. Это необходимо, как минимум для того, чтобы грязь не попала в разобранный перфоратор.

Механические поломки

При ремонте электрического перфоратора часто возникает потребность в его разборе. Но перед тем, как его начать, надо лишний раз убедиться в том, что неполадки возникли именно в механической части устройства. Разберем подробно, какие неполадки встречаются и как их можно устранить

Несвоевременное обслуживание, некачественно выполненный ремонт, эксплуатация перфоратора в запредельных режимах может привести к тому, что из строя может выйти любая деталь, входящая в состав этого механизма. Для выявления дефектов редуктора необходимо выполнить его разборку, промыть детали и после этого выполнить тщательный их осмотр.

Замена редуктора

Выявленные поврежденные детали необходимо заменить на новые. Затем выполнить сборку редуктора, разумеется, в него требуется уложить смазку. Кстати, марка смазки, должна быть указана в руководстве по эксплуатации.

Неисправность патрона

Если насадка не входит в рабочее положение, то скорее всего причина кроется в патроне. Для устранения этого дефекта нет нужды в разборке инструмента. Как правило, помехи для установки насадки заключаются в том, что внутрь патрона попал какой-либо мусор.

Неисправен переключатель режимов

Для выявления неисправностей в устройстве переключения режимов перфоратор все же придется разбирать. В принципе, дефект можно выявить путем тщательного осмотра механизма переключения.

Ремонт переключателя режимов

В принципе, перечислены основные узлы, в которых чаще всего возникают поломки и требуют ремонта. Между тем существует еще несколько видов дефектов, которые могут возникать по разным причинам. Например, отсутствует режим ударного молотка.

То есть, бур вместе с патроном вращается, но ударного действия на рабочую поверхность не оказывает. Чаще всего причиной, в таком случае, выступает плавающий подшипник. Другой причиной этой неисправности может стать повреждение стального бойка.

В обоих случаях требуется замена дефектной детали.

Нередки случаи, когда при включении инструмента, двигатель работает, но патрон не вращается. Это происходит чаще всего потому, что заклинило редуктор.

Кстати, долго держать перфоратор во включенном состоянии, при неработающем патроне недопустимо, может сгореть обмотка двигателя. Перфоратор придется разбирать и устранять дефекты в редукторе.

Они могут быть вызваны или повреждением шестерен, или попаданием в него мусора.

https://www.youtube.com/watch?v=ZZbh0iEbwFw

Еще один дефект заключается в том, что патрон не может зафиксировать бур. Такая проблема может возникнуть у инструмента, который уже длительное время эксплуатируется. Причина этой неполадки кроется в износе крепления корпуса фиксатора.

Электрические неисправности

Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.

Кстати, поиск неисправностей надо начинать с меньшего. То есть, надо проверить наличие питания в электрической сети, целостность провода и розетки.

По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:

Отсутствие напряжения в питающей сети, обрыв кабеля

Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.

Соединение проводов

Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.

Неисправность кнопки пуска

Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.

Стирание щеток

При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм.

По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.

Поломка регулятора оборотов

При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.

Неисправность мотора

Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.

При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.

Ремонт статора

Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.

Важно! Ремонт устройства выполняют при инструменте отключенном из электрической сети.

Необходимые инструменты и материалы

Для ремонта и восстановления работоспособности инструмента потребуются некоторые ключи, как обычные рожковые, так и шестигранники, отвертки с разными шлицами. Для изъятия подшипников будет востребован съемник.

Разборка и сборка перфоратора должна производиться с использованием кинематической и электрической схем перфоратора.

Быстрый поиск поломки

Для диагностики неисправного перфоратора чаще всего нет необходимости в использовании специального оборудования и инструментов, за исключением, может быть тестера и устройства для перемотки двигателя.

Установить причину поломки можно с помощью обыкновенного осмотра.

https://www.youtube.com/watch?v=F2UOGE3tcog

Да и для выявления неполадок в механизме инструмента желательно знать и понимать его устройство и принцип работы.

Правила работы или как оградить устройство от поломок

Для обеспечения длительной и эффективной работы электрического перфоратора достаточно соблюдать несколько простых правил. В частности:

  • При работе нецелесообразно сильно давить на инструмент, в этом, как минимум нет необходимости и более того, при излишнем давлении инструмент быстрее выходит из строя.
  • Недопустима работа электроперфоратора в холостом режиме.
  • Во время работы с пористыми материалами имеет смысл отключать ударный механизм. При работе с особо твердыми материалами целесообразно использовать смазку.
  • При работе, особенно длительной, необходимо отслеживать нагрев корпуса, особенно в том месте, где установлен редуктор. При заметном нагреве необходимо остановить выполнение работ и ждать пока он остынет. Воду для охлаждения использовать нельзя, ее применение может повредить детали редуктора.
  • Работа с инструментом должна проводится в следующем режиме – как минимум 10 минут перерыва после получасовой работы.

Замена щеток

Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки из замка, на их место установить новые.

🌟 Видео

ГДЕ детали? Как отремонтировать перфоратор своими руками? Копия Боша 2-26. Ремонт перфоратора.Скачать

ГДЕ детали? Как отремонтировать перфоратор своими руками? Копия Боша 2-26. Ремонт перфоратора.

Пропал удар, упала мощность! Как починить перфоратор HR4001C. Ремонт перфоратора SDS MAXСкачать

Пропал удар, упала мощность! Как починить перфоратор HR4001C. Ремонт перфоратора SDS MAX

Перфоратор БОЧКА 2601 ПРОПАДАЕТ УДАР, полная разборка и смазка стволовой частиСкачать

Перфоратор БОЧКА 2601 ПРОПАДАЕТ УДАР, полная разборка и смазка стволовой части

БУР перестанет ВЫПАДАТЬ если СДЕЛАТЬ ЭТОСкачать

БУР перестанет ВЫПАДАТЬ если СДЕЛАТЬ ЭТО

Ремонт перфоратора с вертикальным двигателем.Скачать

Ремонт перфоратора с вертикальным двигателем.

Ремонт перфоратора, пропал удар / распространённая поломка, чем смазать механику.Скачать

Ремонт перфоратора, пропал удар /  распространённая поломка, чем смазать механику.

Перфоратор не крутит / Бош 2-26 китай / Как починить перфоратор / Ремонт перфоратора / Нет вращенияСкачать

Перфоратор не крутит / Бош 2-26 китай / Как починить перфоратор / Ремонт перфоратора / Нет вращения

Ремонт перфоратора Калибр ЭП-1100/30М и зубр Профессионал ЭП-32-1100КСкачать

Ремонт перфоратора Калибр ЭП-1100/30М и зубр Профессионал ЭП-32-1100К

Перфоратор трещит и не крутит как исправить? Не забываем читать описание к ролику!Скачать

Перфоратор трещит и не крутит как исправить? Не забываем читать описание к ролику!

Есть удар, но не сверлит.Ремонт бочкообразного перфоратора K1200, Mastermax, Shturm, Калибр, Диол.Скачать

Есть удар, но не сверлит.Ремонт бочкообразного перфоратора K1200, Mastermax, Shturm, Калибр, Диол.

Все неопытные мастера допускают эту ошибку! 👉 Как не сломать инструмент при ремонте!Скачать

Все неопытные мастера допускают эту ошибку! 👉 Как не сломать инструмент при ремонте!

Ремонт перфоратора своими руками. Часть 1.Скачать

Ремонт перфоратора своими руками. Часть 1.

Перфоратор трещит и не крутится \ Вышла из строя предохранительная муфта на 2470 \ ПроскакиваетСкачать

Перфоратор трещит и не крутится \\ Вышла из строя предохранительная муфта на 2470 \\ Проскакивает

Принесли перфоратор в ремонт, после ремонта! Ремонт перфоратора БОШ 2-26 👍Скачать

Принесли перфоратор в ремонт, после ремонта! Ремонт перфоратора БОШ 2-26 👍

Перфоратор Калибр , разборка и сборка ствола ( застряла пика) . Конструкция распространеннаяСкачать

Перфоратор Калибр , разборка и сборка ствола ( застряла пика) . Конструкция распространенная
Поделиться или сохранить к себе:
