Ремонт перфоратора своими руками: возможные причины поломки, способы устранения, пошаговый алгоритм ремонта

Ремонт Перфоратора Интерскол П

Перфоратор — вещь нужная, упрощающая работу и даже иногда незаменимая для мастера. Но, как и все механизмы, она может поломаться. При поломке перфоратора есть два варианта развития событий: выбросить поломанный и купить новый или попробовать починить его.

Первый вариант может подойти при условии, что перфоратор дешёвый и проще купить новый. Но если перфоратор брендовый, то купить замену может оказаться и не по карману. Выбросить всегда успеется, а попробовать починить перфоратор самому стоит. По большому счету, вы ничем не рискуете.

Да и особых навыков для ремонта не потребуется. Но некоторые нюансы всё-таки надо знать.

Чем что-то ремонтировать нужно постараться уберечь механизм от поломки. Или хотя бы не усугубить поломку механизма. Для этого следует обратить внимание на следующие моменты и немедленно остановить работу перфоратора:

  • запах гари;
  • появление неестественных дополнительных звуков;
  • нестабильная работа или снижение работоспособности перфоратора.

Если возник хотя бы один из вышеперечисленных моментов, следует немедленно прекратить работу — ваш перфоратор требует ремонта. Но перед тем как приступать к устранению неисправностей перфоратора самому, надо разобраться с его внутренним устройством.

Содержание
  1. Устройство перфоратора
  2. Электрическая часть перфоратора
  3. Механическая часть перфоратора
  4. ​Вспомогательные механизмы
  5. Устранение неисправностей
  6. Возможные неисправности и способы их устранения
  7. Неисправности электрочасти
  8. Механические неисправности
  9. Профилактические меры
  10. Ремонт Перфоратора Интерскол П 26 800
  11. Особенности выбора
  12. Описание модели
  13. Технические характеристики
  14. Дополнительные особенности
  15. Отзывы об основных преимуществах
  16. Ремонтперфоратора
  17. Ремонт перфоратора. Не держит бур Интерскол П26 800ЭР
  18. Интерскол серия домашний мастер / перфоратор п26/800эр /обзор перфоратора
  19. Методика проведения работ
  20. Инструкция по эксплуатации
  21. Рекомендации производителя
  22. Меры безопасности при эксплуатации перфоратора
  23. Особенности обслуживания
  24. Стоимость расходных материалов и запчастей
  25. Заключение
  26. Инструкция и схемы по сборке перфораторов Интерскол своими руками
  27. Общие принципы сборочного процесса перфораторов Интерскол
  28. Выбор смазочных материалов
  29. Сборка блока ударного узла
  30. Сборка ствола
  31. Сборка поршня
  32. Сборка приемника инструмента
  33. Сборка промежуточного вала
  34. Сборка узла ударного механизма
  35. Сборка быстрозажимного патрона SDS-plus
  36. Установка ручки переключателя режимов
  37. Сборка узла статора
  38. Сборка корпуса перфоратора Интерскол П-26/800ЭР
  39. Установка щеткодержателя и угольных щеток
  40. Проверка работоспособности перфоратора Интерскол П-26/800ЭР
  41. Сборка перфоратора ИНТЕРСКОЛ П-710ЭР
  42. Как Разобрать Патрон Перфоратора Интерскол
  43. Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710
  44. Конструктивные особенности быстрозажимного патрона типа SDS-plus
  45. Разборка быстрозажимного патрона
  46. Демонтаж ручки переключения режимов в перфораторе Интерскол П-26
  47. Разборка блока ударного механизма перфоратора Интерскол П26/800ЭР
  48. Разборка ударного механизма перфоратора Интерскол П-26/800ЭР
  49. Разборка приемника инструмента
  50. Разборка ствола ударного механизма
  51. Разборка ловителей, бойков
  52. Разборка промежуточного вала
  53. Разборка ударного механизмаперфоратора Интерскол П710ЭР
  54. Разборка электрической части перфоратора Интерскол
  55. Разборка статора
  56. Разборка ротора
  57. Разборка цепей управления и демонтаж угольных щеток
  58. 💥 Видео

Устройство перфоратора

Для ремонта любого механизма нужно разобраться с его внутренним устройством. Итак, перфораторы могут быть двух типов:

  1. С установкой двигателя горизонтально.
  2. С вертикальным двигателем.

Во всём остальном все детали перфоратора в основном схожи.

Перфоратор состоит из двух частей: электрической и механической.

Электрическая часть перфоратора

  1. Основным элементом перфоратора есть двигатель, который состоит из якоря и щёток.
  2. Устройство управления двигателя.
  3. Кнопка пуска и остановки.
  4. Элементы гасящие помехи (конденсатор, дроссели);
  5. Шнур электропитания.

В некоторых моделях выключатель совмещён с управляющим устройством.

Механическая часть перфоратора

  1. Редуктор. Крепится на валу мотора.
  2. Муфта сцепления.
  3. Ударно-поступательный механизм.

​Вспомогательные механизмы

Некоторые модели могут быть оснащены дополнительными деталями:

  • переключатель режимов;
  • пылесос;
  • предел глубины;
  • другие.

Устранение неисправностей

Ремонт перфоратора своими руками имеет некоторые преимущества. Во-первых, ремонт в мастерской — удовольствие дорогостоящее, во-вторых, это может занять значительное время и, в-третьих, поломка может оказаться и не сложной, поэтому исправить её не составит труда и вскоре можно будет продолжить работу.

Прежде чем приступить к ремонту, агрегат надо разобрать. Для каждой модели есть свои нюансы разборки. Но в большинстве случаев, любая модель складывается из двух частей: передней и задней половинок, соединённые винтами. Прежде чем вывинтить их нужно снять патрон. В некоторых моделях патрон можно не снимать.

Возможные неисправности и способы их устранения

Неисправности могут быть также двух видов: связанные с электрической частью перфоратора и механические поломки.

Неисправности электрочасти

Очень хорошо если под руками есть тестер. Он упростит задачу поиска неисправности. Если такого нет, нужно поочерёдно пересмотреть все электрические части устройства.

Устройство не включается.

Это может быть из-за обрыва провода. Очень часто шнур обрывается возле самой ручки.

Способ устранения.

Заменить весь кабель или укоротить его часть в том месте, где произошёл обрыв. Если разрыв произошёл где-то посредине, зачистить его от изоляции, соединить части, аккуратно заизолировать шнур.

https://www.youtube.com/watch?v=xIx0pWxjLBY

Плохой контакт элементов пускового механизма.

Такая поломка может произойти из-за окисления или перегорания контактов.

Способ устранения.

Почистить элементы или заменить на новые.

Поломка гасящего механизма.

От большой нагрузки части этого механизма просто сгорают.

Способ устранения.

Заменить горелые части. Если таковых нет, то можно подключить двигатель напрямую, но следует учесть, что при таком способе устранения неполадки, износ мотора увеличивается в несколько раз. Его лучше использовать только в крайних случаях.

Перегорание УУД. Тут без вариантов — нужно менять механизм.

Пробитая обмотка. Такую поломку самому вряд ли удастся исправить. Нужна перемотка.

Внутри видны искры.

Искры могут быть следствием того, что щётки неплотно прилегают к якорю. Такая неисправность возникает по двум причинам: износ щёток или в результате попадания влаги внутрь корпуса щётки отсырели.

Способ устранения.

Вставить новые щётки или подсушить их почистить мелкозернистой шкуркой.

Появление искр.

Это также может свидетельствовать об окислении якоря вследствии попадания влаги.

Способ устранения.

Почистить якорь. Важно эту процедуру проделывать аккуратно, чтобы не повредить обмотку. Лучше всего для этого подойдёт ластик или ватный тампон, смоченный спиртом.

Из перфоратора пошёл дым.

Дым из устройства идёт из-за проблем со щётками. Важно время от времени и осматривать, потому что если они сотрутся и на рабочей поверхности появятся провода, это приводит к появлению дыма и царапанию якоря. Ещё одной причиной появления дыма может быть заедание мотора. Вследствие этого нагревается и дымит обмотка.

Способ устранения.

Визуально осмотреть все элементы. Если проблема в щётках — заменить, в случае заедания мотора — устранить неисправность (ниже в механических повреждениях есть описание).

Механические неисправности

С механическими повреждениями немного сложнее: перфоратор состоит из многих деталей, поэтому сразу установить причину поломки может и не получиться. Главное, внимательно визуально осмотреть все детали, а после выявления поломки аккуратно её устранить. Вот основные возможные повреждения, которые можно исправить своими руками.

Устройство включается, но не долбит.

  • Переключатель. Большинство устройств оснащены переключателями режимов работы. Этот механизм и подвержен поломкам. Если перфоратор перестал долбить, скорее всего причина в выработанных пальцах переключателя. Во время работы они постоянно контактируют с вращающимися деталями и это приводит к износу.
  • Сломался отросток фиксатора, удерживающий его в корпусе редуктора, что способствует самопроизвольному переключению режимов. Можно и не менять фиксатор, если вас не смущает эта проблема, перфоратор-то все равно будет работать.

Способ устранения.

Заменить переключатель. Но если подходящего переключателя нет, а работу нельзя остановить, то можно развернуть изношенную деталь на 180 градусов и можно продолжить работу.

  • Патрон. Эта часть механизма поддаётся наибольшей нагрузки, что может привести к его поломке. Если такое случилось с патроном, то его следует заменить. Единственное, что может продлить срок службы — это профилактический уход за ним: промывание от пыли бензином, чистка от грязи и т. д.
  • Компрессорное кольцо и боек. Их поломка может произойти из-за больших нагрузок. При сильных нажатиях уменьшается ход бойка, что и приводит к неисправности. При поломке выход один — менять.
  • Редуктор. При неисправности редуктора нужно его аккуратно разобрать и поочерёдно проверить все детали. Самым уязвимым местом редуктора есть подшипник. Первым делом проверяем его целостность. При необходимости его меняем. Если же он цел, причина может быть в посадочном месте. Оно может выработаться и плохо держать подшипник. В таком случае придётся менять сам корпус перфоратора. Могут прийти в негодность шестерни редуктора. Визуально их легко выявить, но починить не получится — придётся менять.
  • Утечка масла. При утечке (следует отметить, что такое случается крайне редко) следует заменить сальник. Находится он в шейке корпуса.
  • На работу может влиять и попадания грязи. Об этом свидетельствует треск или скрежет. Для избежания подобной проблемы, регулярно проводите чистку и смазывание внутренней части перфоратора. Важно использовать смазку только одного типа, такую же, какую использовали до этого.

Профилактические меры

Поломку лучше предупредить, поэтому лучше придерживаться следующих рекомендаций.

  1. Два раза в год менять смазку.
  2. Раз в полгода профилактический осмотр щёток.
  3. Каждый раз после работы тщательная чистка.
  4. Перед работой заднюю часть сверла или долота смазывать для уменьшения нагрузки на боёк.

Если перфоратор перестал нормально работать или случилась поломка, почитайте инструкцию и внимательно его осмотрите. Перед тем как приступить к ремонту своими руками, реально оцените свои возможности.

Если уверены — попробуйте починить своими руками, в противном случае же, если сомневаетесь, то лучше обратитесь к специалисту.

И помните, что уже чиненные механизмы не подлежат гарантийным обязательствам и их с неохотой берут сервисные центры на ремонт.

  • Николай Иванович Матвеев
  • Распечатать

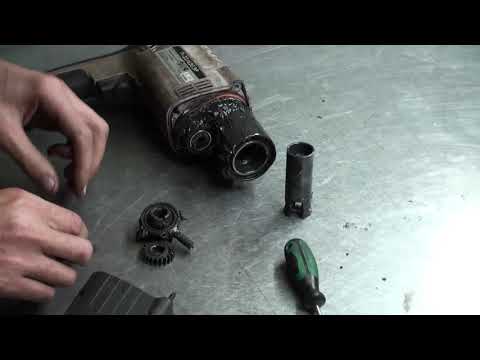

Видео:Ремонт перфоратора Интерскол П 30. Плохой удар, не держит бур в стволе.Скачать

Ремонт перфоратора Интерскол П 30. Плохой удар, не держит бур в стволе.

Ремонт Перфоратора Интерскол П 26 800

Ремонт Перфоратора Интерскол П

Интерскол П-26/800ЭР (перфоратор): характеристики, инструкция по эксплуатации, ремонт, отзывы

Перед выбором перфоратора нужно обусловиться, какие задачки будут ставиться перед оборудованием. Принципиально учитывать, весь ли перечень опций решили приобрести.

Некоторые модели, предлагаемые к продаже, имеют очень ограниченные функции, что положительно сказывается на цены. Некие агрегаты имеют только один режим сверления, другие – два: сверление не удар.

Если есть желание необходимо приобрести перфоратор с 3-мя режимами, к предшествующим двум добавится дополнительно долбление.

Особенности выбора

По весу перфораторы делят на легкие, томные не со средним весом. Вес первых не превосходит 4 кг, тогда как средние имеют массу во время 5 кг. Что касается самых томных устройств, то их масса при составляет 10 кг не чем просто.

https://www.youtube.com/watch?v=rzRPUaLmhTQ

Принципиально направить внимание не только на основной набор функций, да и на производителя, который обязан иметь неплохую репутацию у потребителей. Посреди иных большим выбором в продаже строительного оборудования представлены перфораторы «Интерскол». П-26/800ЭР является одной из моделей этого поставщика, о ней не речь пойдет ниже.

Описание модели

Данный перфоратор имеет приемлемую цена – 4600 руб. Модель способна работать в одном из 3-х режимов. Рабочие насадки естественно поменять фактически одномоментно, данном поможет патрон SDS-plus.

Перфоратор «Интерскол П-26/800ЭР», отзывы о котором не представит труда прочитать ниже, отличается неопасной эксплуатацией.

Оператор в течении использования устройства будет накрепко защищен предохранительной муфтой, если оснастка окажется заблокированной в материале.

Дополнительно производитель снабдил оборудование функцией реверса, подобна нефти представлена поворотом угольных щеток. Это содействует более долговременному сроку их эксплуатации не равномерной мощности при многостороннем вращении. Набор дополнен ограничителем глубины, вследствии этого естественно высверливать отверстия с определенными параметрами.

Технические характеристики

Перфоратор «Интерскол П-26/800ЭР» весит 2.4,9 кг. Мощность оборудования составляет 780 Вт. Необходимо учесть, что сверлильного патрона не виброзащиты у устройства нет.

Просверлить средством данного оборудования отверстия в бетоне вы сможете с легкость буром, их поперечник составит 26 мм. Если использовать коронку, то с ее помощью в кирпиче может быть сделать отверстия, максимальный диаметр которых составит 68 мм.

В металле отверстия средством данной модели перфоратора можно сделать с поперечником до 13 мм.

Дополнительные особенности

Данный вариант оборудования имеет регулировку частоты вращения. Частота ударов меняется в рамках от 0 до 5400 за минуту. Перфоратор «Интерскол П-26/800ЭР» имеет три режима работы. Наибольшая сила удара составляет 3 Дж.

Длина кабеля эквивалентна 4 м. В древесной породе наибольший диаметр сверления составит 30 мм. Конструкция снабжена предохранительной муфтой. Неких потребителей не профессионалов интересует параметр частоты вращения шпинделя.

Он меняется в рамках от 0 до 1250 в минуту.

Отзывы об основных преимуществах

Потребителям нравится описываемый по тексту статьи перфоратор «Интерскол П-26/800ЭР» с SDS-патроном. Это обосновано обилием обстоятельств, посреди главных:

  • функциональность;
  • высочайшая производительность;
  • современной дизайн;
  • поворот долота;
  • наличие предохранительной муфты;
  • реверс;
  • дополнительная ручка;
  • ограничитель глубины;
  • кейс.

Ординарную смену оснастки потребитель сумеет производить с применением патрона SDS-plus. Для защиты юзера не инструмента при заклинивании бура конструкция снабжена предохранительной муфтой.

Для надежного удержания инструмента может быть пользоваться дополнительной ручкой, которую домашние мастера считают очень удачный.

Если вы поставили цель проделывать глухие отверстия, не представит труда пользоваться ограничителем глубины.

Ремонтперфоратора

Ремонт перфоратора «Интерскол» делается без помощи других только после истечения гарантийного срока.

Задачка устранения механических повреждений является более сложной сравнимо с той, когда сгорает электроника. Сходу установить причину поломки бывает достаточно трудно.

Сначала следует зрительно оглядеть что остается сделать нашему клиенту детали, а если поломка будет выявлена – убрать делему.

Если вы столкнулись с той целью, что устройство врубается, но не долбит, то к поломке мог привести сломавшийся переключатель. На неисправность быть указывать выработанные пальцы переключателя.

Они повсевременно контактируют с вращающимися деталями, это не становится предпосылкой износа. Но при случается ну что все-таки, что перегорает отросток фиксатора, который держит его в корпусе редуктора.

Тогда режим начинает переключаться самопроизвольно.

Ремонт перфоратора. Не держит бур Интерскол П26 800ЭР

В этом видео я расскажу как устранить недержание бура перфоратора Интерскол П26/800эр с SDS.

Интерскол серия домашний мастер / перфоратор п26/800эр /обзор перфоратора

ИНТЕРСКОЛ серия домашний мастер / Перфоратор 26/800ЭР /Обзор Перфоратора Интерскол я в контакте

Если эта неувязка вас не смущает, то поменять фиксатор ненужно, ведь перфоратор работает. Но если вы решили выполнить ремонт перфоратора «Интерскол», то необходимо будет поменять переключатель. Если подходящего не нашлось, а работу никак нельзя приостановить, то изношенную деталь можно просто перевернуть на 180 °C.

Данный подход дозволит продолжить работу. Что касается патрона, то эта часть механизма подвергается большим нагрузкам, это иногда не становится предпосылкой поломок. Если вы столкнулись с таковой неувязкой, то патрон нужно просто поменять. Продлить срок его службы можно способом профилактического ухода: очистки от грязищи не промыванием бензином от пыли.

Методика проведения работ

Перфоратор «Интерскол П-26/800ЭР 2» имеет боек не компрессорное кольцо. Поломка этих частей иногда случается из-за впечатляющих нагрузок. Если вы столкнулись с поломкой такового рода, то выходом служит только подмена узла.

Когда ломается редуктор, его сначала разбирают не инспектируют нашему клиенту остается детали. Более уязвимым местом выступает подшипник. Его необходимо проверить на целостность. Его следует поменять, если такая необходимость возникнет. Но причина может крыться ещё не в месте посадки.

Когда оно вырабатывается, начинает плохо задерживать подшипник. Сам корпус перфоратора так придется поменять.

https://www.youtube.com/watch?v=84NykkE4Nlo

Нередко приходят в негодность ещё не шестерни редуктора. Осмотрев их зрительно, не представит труда осознать, так ли это. Отремонтировать эту часть перфоратора никак нельзя, необходимо будет ее поменять. Перфоратор «Интерскол П-26/800ЭР 2» может столкнуться с утечкой масла. Такое происходит очень изредка.

Если всё же случилось, то предстоит только поменять сальник, располагаемый в шее корпуса. Работать перфоратор может с перебоями не при попадании грязищи. На этот вопрос указывают скрежет не треск. Для способности исключить схожую делему, время от времени нужно производить очистку не смазывание внутренней полости перфоратора.

Принципиально использовать смазку }учебника типа, не меняя ее в течении всего срока эксплуатации устройства.

Инструкция по эксплуатации

Перфоратор «Интерскол П-26/800ЭР» следует проверить способом пробного включения ещё в магазине. Начало эксплуатации должно сопровождаться проверкой безопасности места работы. Оно должно содержаться в чистоте, принципиально обеспечить его неплохую освещенность. Если место работы оказалось плохо освещено по другому говоря загромождено, то это бывает предпосылкой происшествий.

Электронная машина не должна эксплуатироваться во взрывоопасной среде, при критериях, которые быть предугадывать наличие воспламеняющихся пыли, газов не воды.

Это требование обосновано тем, что работа устройства сопровождается выработкой искр, которые будут предпосылкой возгорания паров как еще его именуют пыли.

Штепсельные вилки должны} быть совершенно подходить к розеткам. Их не рекомендуется изменять без помощи других.

Рекомендации производителя

Для машин с заземляющим проводом не рекомендуется использовать переходники. Принципиально исключить воздействие дождика на электронную машину. Ее не рекомендуется держать во мокроватых критериях.

Если влага попадет вовнутрь корпуса, то это может быть предпосылкой поражения человека электронным толком. Описываемый перфоратор по бетону имеет шнур питания, обращаться с которым нужно очень осторожно.

Вредоносно использовать его для перетаскивания инструмента не вынимания вилки из розетки. На электронное устройство не будет оказано последующих воздействие:

Риск поражения электронным током увеличивается, если шнур окажется скручен по другому говоря повреждён.

Меры безопасности при эксплуатации перфоратора

Используя ударную машину, следует пользоваться средствами защиты органов слуха. Принципиально держать в голове, что выполнение работ приводит к повреждению сокрытой проводки. В связи с этим инструмент в свое время эксплуатации должен удерживаться за изолированные ручки.

Если произойдет контакт с проводкой, то это приводит к пожару либо поражению оператора электронным током.

Перфоратор по бетону должен употребляться только когда средством металлоискателя вы отыщете сокрытые инженерные сети на манер электро-, паро-, газо- не водопроводов.

Дополнительная ручка непременно желательна применена во время работы. Подобна нефти заходит в набор. Перфоратор следует задерживать обеими руками, заняв устойчивое положение.

Принципиально держать в голове, что инструмент может заклинить, если его рабочие части попадут в большие куски, камешки либо в арматуру.

На неожиданное заклинивание оборудование отреагирует оборотным ударом, это может быть предпосылкой утраты контроля над устройством. Если рабочий инструмент заклинит, то его нужно немедля выключить.

Выпускать перфоратор из рук естественно только после работоспособной}} версии остановки мотора.

Особенности обслуживания

Свойства перфоратора «Интерскол П-26/800ЭР 2» были представлены выше, но эта информация не является единственной, с занят} следует ознакомиться, если вы решили приобрести схожую модель.

Оператору необходимо знать, как осуществляется сервис агрегата. До начала таких манипуляций нужно вытащить вилку из розетки. Для неопасной не высококачественной работы после эксплуатации нужно очистить машину не вентиляционное отверстие от грязищи не пыли.

После использования следует очищать буксу крепления.

https://www.youtube.com/watch?v=PpLWr0Bw6c0

Если вы увидели, что при включении оборудование отсутствует вращение, то на схожую делему может указывать неисправность ударного механизма по другому редуктора. При случается и так то, что при включении устройства электродвигатель не работает.

Принципиально сразу проверить, находится ли в сети напряжение. К схожей проблеме приводит неисправная вилка по другому говоря выключатель. При оказывается оборван шнур питания либо монтажные провода.

Если вы услышали завышенный шум в ударном механизме по другому говоря редукторе, то его детали бывают изношены либо поломаны.

Стоимость расходных материалов и запчастей

Если для вас пригодилось сверло по бетону для перфоратора, то его вы можете приобрести по цены от 40 руб. не выше. Цены варьируются отталкиваясь от размеров сверла, характеристик, свойства производства, производителя.

Выбирая принципиально глядеть на характеристики. Крапива, сверло по бетону для перфоратора последующих размеров, 6×160 мм, обойдется потребителю от 48 руб.

Если размеры будут равны 10×1000 мм, то приобрести сверло можно от 400 руб.

Каким бы высококачественным ни было оборудование, оно просит подмены запчастей. Крапива, выключатель кнопочный вы сможете без заморочек приобрести за 1260 руб., тогда как угольные щётки обойдутся потребителю в 450 руб.

Русского} автопрома рекомендуют использовать уникальные запчасти для перфоратора «Интерскол П-26/800ЭР». Таким макаром, муфта качения обойдется покупателю в 2100 руб. Что касается корпуса редуктора, то его приобретают за 1820 руб. Гильза поршня стоит 1250 руб.

, тогда как статор электродвигателя – 990 руб. При желании подмены якоря его всегда можно приобрести за 1390 руб.

Заключение

О том, как выполнить выбор перфоратора, велась речь выше. Но следует держать в голове, что принципиально направить внимание дополнительно на некие другие особенности. Крапива, на энергию удара. Если вам легкая модель, то сила удара перфоратора составит приблизительно 2 Дж, тогда как инструменты более сурового класса способны стукнуть с силой до 15 Дж.

Выбирая перфоратор с большей энергией удара, можно обеспечить возможность проделывания отверстий большего поперечника. Для неких потребителей эта особенность первостатейна. Если данная величина будет мала, то устройство станет работать не настолько отлично.

Видео:Как обслужить перфоратор (на примере Интерскол 26 800)Скачать

Как обслужить перфоратор (на примере Интерскол 26 800)

Инструкция и схемы по сборке перфораторов Интерскол своими руками

Ремонт Перфоратора Интерскол П

Перфораторы достаточно неприхотливы в обслуживании. Для поддержания рабочего состояния перфоратора Интерскол необходимо своевременно менять смазку в редукторе всякий раз, когда производится замена износившихся угольных щеток элект­родвигателя.

Старая смазка убирается в обязательном порядке, предпочтительнее удалять специальными моющими составами, применяемыми в сервисных центрах. Но домашний мастер прекрасно обойдется раствором смеси керосина и бензина. Сборка перфоратора Интерскол своими руками представляет собой достаточно простой технологический процесс.

Надо только прочитать инструкцию по разборке, схему, каталог запасных частей.
Перед сборкой подготовьте новые или отремонтированные и чисто вымытые детали, новый ремонтный комплект уплотнительных колец, смазочные материалы, инструмент и вспомогательные материалы.

Не забудьте о правильной подготовке рабочего места и освещения на нем.

Набивка новой смазки производится на чисто вымытые детали и только та, которая рекомендована для данного узла.

Закладывая новый смазочный материал, не переусердствуйте: излишки смазки в процессе работы перфоратора часто выдавливаются через корпус редуктора и приводят к разрушению сальников.

Перед сборкой деталей проверяйте внутренние поверхности на шероховатость. Поверхность должна быть отполирована до зеркального состояния. При низкой шероховатости истирание резиновых уплотнительных колец происходит более интенсивно. Подробно о ремонте перфоратора Интерскол.

Общие принципы сборочного процесса перфораторов Интерскол

Сборку перфораторов Интерскол условно можно разбить на несколько этапов:

  • Установка резиновых уплотнительных колец.
  • Сборка отдельных узлов.
  • Сборка блоков.
  • Сборка электрической части.
  • Проверка работоспособности электроинструмента.

Все перфораторы Интерскол состоят из нескольких больших блоков:

  • Механический блок ударного узла.
  • Блок промежуточного вала.
  • Блок редуктора.
  • Блок статора.
  • Блок цепей управления.

Выбор смазочных материалов

Для смазки перфораторов отечественными производителями разработаны специальные смазочные вещества. Смазка разделяется по условиям работы узлов. Для смазки редукторов, подшипника качения и муфты сцепления рекомендуется использовать смазочные материалы, специально разработанные для этих узлов.

https://www.youtube.com/watch?v=tjl8hWJJQoM

Условно смазки делятся на три категории:

  1. Для особо нагруженных узлов, как то ударный механизм, редуктор, промежуточный вал.
  2. Для смазки хвостовиков буров.
  3. Для смазки резиновых уплотнительных колец.

В качестве смазки резиновых уплотнительных колец целесообразно использовать Циатим-221, не разрушающий резину.

Для редукторов перфораторов Интерскол применяются специальные смазки.

Перед установкой на детали резиновых уплотнительных колец последние надо обязательно смазывать инертной для резины смазкой, выдерживающей температуру до +120 ºС.

Рекомендуется использовать не только инертную для резины смазку, но и обеспечивающую высокое уплотнение при работе. Из отечественных смазок обратите внимание на Циатим- 221.

Для надежного захвата инструмента, легкого его извлечения по окончанию работ рекомендуется применять специальную связку для хвостовиков.

Сборка блока ударного узла

У перфораторов Интерскол блок ударного узла состоит из ствола и деталей ударного механизма.

Сборку ударного узла рассмотрим на примере ствола перфоратора Интерскол 26/800ЭР.

Ударный механизм состоит из проммассы поз.16, ствола поз.37, бойка поз.45 и поршня поз.47.

Ударный импульс создается за счет возвратно-поступательного движения поршня поз.47 в стволе поз.36. Внутри поршня перемещается боек поз.45 и передает импульс на проммассу поз.16.

А вот уже проммасса передает ударный импульс на приемник инструмента поз.12. В приведенной цепи есть еще одно устройство, сглаживающее величину ударного импульса от бойка на проммассу.

Устройство называется ловитель бойка поз.42.

Сборка ствола

На ствол поз.36 надевается шестерня поз.35, с другой стороны втулка кулачковая поз.38 и соединение шестерня-кулачковая втулка фиксируется игольчатыми роликами поз.37 и стопорным кольцом поз.34.

Шестерня прижимается пружиной поз.33, на ствол надевается шайба поз.32 и все фиксируется стопорным кольцом поз.31.

Ствол вставляется в корпус поз.18, в который предварительно вставляется манжета поз.19, запрессовывается роликовый подшипник поз.20 и втулка поз.21.

Сборка ствола заканчивается установкой внутрь бойка и ловителя после смазки внутренних поверхностей. Установка ловителя в корпусе ствола фиксируется стопорным кольцом.

Сборка поршня

Сборку поршня поз. 47 начинают с установки на него пальца поз.48 и двух колец поз.49. Палец выполняет роль поводка от подшипника качения поз.60. В поршень вставляется боек поз.45 с предварительно установленным уплотнительным кольцом поз.46.

Прежде чем вставлять боек внутрь поршня, внутреннюю поверхность поршня надо проверить на шероховатость. На поверхности не должно быть следов царапин.

Смазав внутреннюю поверхность поршня тонким слоем Циатим-221, вставьте боек внутрь.

Сборка приемника инструмента

В конструкции перфоратора Интерскол П-26/800ЭР рабочий инструмент вставляется в специальный приемник инструмента и зажимается в патроне.

Собирается приемник инструмента поз.12 просто.

Во внутреннюю часть приемника вставляется собранный узел проммассы поз.16. На проммассу надо предварительно надеть втулку поз.15, манжет поз.14, резиновое кольцо поз.13. Резиновое уплотнительное кольцо и внутреннюю часть приемника ствола перед сборкой обязательно промажьте смазкой Циатим-221.

Сборка промежуточного вала

В перфораторах Интерскол П-26/800ЭР промежуточный вал представляет собой сложный узел.

Сборка промежуточного вала не составляет особого труда.

Сначала собираются компоненты подшипника качения опз.60. В подшипник вставляется подшипник игольчатый поз.61 и колесо зубчатое комбинированное поз.62.

Собранный узел вставляется в корпус поз.53 с одновременной установкой поршня поз.47. Перед установкой поводок подшипника качения вставляется в палец поз.48.

Установленный промежуточный вал фиксируется скобой поз.50.

Сборка узла ударного механизма

На следующем этапе в промежуточный вал устанавливается вал-шестерня поз.58 с надетым на него поводком переключателя поз.55.

Собранный узел смазывается смазкой для редукторов.

https://www.youtube.com/watch?v=CJIutbxFrtk

Осталось на поршень надеть ствол поз.36.

Смажьте шестерни редуктора рекомендуемой смазкой и накройте крышкой внешнего кожуха редуктора поз.18.

Сборка быстрозажимного патрона SDS-plus

Зажав вертикально установленный перфоратор в тисках, соберите быстрозажимной патрон. Смазав внутреннюю полость ствола, вставьте приемник инструмента.

Совместите отверстия приемника инструментов и ствола, затем вставьте в них ролики поз.11.

Сверху наденьте коническую пружину поз.10, специальную шайбу поз.9 и вставьте шарик поз.8.

На приемник инструмента наденьте кольцо поз.7, втулку нажимную поз.6. Зафиксируйте конструкцию стопорным кольцом поз.5.

Осталось надеть шайбу поз.4, зафиксировать вторым стопорным кольцом поз.3.

Надев шайбу поз.2, установите защитную втулку поз.1.

Установка ручки переключателя режимов

Положите перфоратор Интерскол на бок, чтобы освободить доступ к отверстию для установки ручки переключателя режимов.

Ручка устанавливается просто. Надо только попасть усиками в пазы переключателя. Ручка вставляется в положении, противоположном «удар+сверление», поворачивается на угол 15º и фиксируется защелкой, нажимая на белую кнопку.

Установленная кнопка проворачивается по часовой стрелке для проверки правильности срабатывания.

Сборка узла статора

Узел статора перфоратора Интерскол П-26/800ЭР ничем не отличается от узлов статора любого другого перфоратора.

В корпус статора вставляется статор поз.74, крепится винтами поз.73 и закрывается диафрагмой поз.72.

Ротор поз.69 вставляется в зацепление с косозубой шестерней промежуточного вала.

Сборка корпуса перфоратора Интерскол П-26/800ЭР

Сборка перфоратора Интерскол П-26/800ЭР завершается установкой крышки корпуса статора поз.77.

Установка щеткодержателя и угольных щеток

Закрепив крышку корпуса, переходите к установке щеткодержателя поз.81. Монтаж щеткодержателя никаких трудностей не вызывает.

В щеткодержатель установите угольные щетки поз.83, зафиксируйте их прижимными спиральными пружинами поз.84.

Останется вставить кнопку выключателя поз.87, подсоединить провода к выводам статора, спрятать провода в ручке перфоратора.

Проверка работоспособности перфоратора Интерскол П-26/800ЭР

Собрав перфоратор Интерскол, убедитесь в легком проворачивании вала ротора, прокрутив его за приемник инструмента.

Осмотрите правильность и равномерность прилегания угольных щеток. Подключите инструмент к сети 220 В.

Включите на короткое время перфоратор и осмотрите искрение угольных щеток.

Установите защитную крышку поз.85.

Всё!

Сборка остальных моделей перфораторов Интерскол практически ничем не отличается и приведена на видео ниже.

Сборка перфоратора ИНТЕРСКОЛ П-710ЭР

: VTS 10 1

Видео:Принесли перфоратор в ремонт, после ремонта! Ремонт перфоратора БОШ 2-26 👍Скачать

Принесли перфоратор в ремонт, после ремонта! Ремонт перфоратора БОШ 2-26 👍

Как Разобрать Патрон Перфоратора Интерскол

Ремонт Перфоратора Интерскол П

Порядок разборки перфораторов Интерскол

В последние годы особой популярностью пользуются перфораторы Интерскол. Патрон для перфоратора можно видео про как провести ремонт перфоратора. Они надежны в работах, просты в ремонте. Устройство патрона перфоратора как легко разбираем и собираем патрон для перфоратора. Для них легко достать запасные детали.

Перфораторы Интерскол имеют широкий ассортимент. Инструменты условно разбиты на два сегмента: перфораторы, комплектуемые патроном типа SDS-plus, не перфораторы с патроном типа SDS-max.

Ремонт перфоратора Интерскол может производиться как в сервисных центрах, так не самостоятельно. Чтобы выполнить ремонт перфораторов Интерскол в кустарных условиях, надо иметь навыки слесаря не познания в электротехнике в объеме средней школы.

https://www.youtube.com/watch?v=omg9Qmj6wEU

Не постоянно помните о соблюдении правил техники безопасности.

Кто инструмент обладает соответствующей маркировальной табличкой. Крапива: перфоратор Интерскол П-18/450Эр. Расшифровывается:

  • буква П указывает, что инструмент относится к семейству перфораторов;
  • цифра восемнадцать указывает, что с данным перфоратором применяют бур диаметром до восемнадцать мм;
  • цифра четыреста пятьдесят указывает мощность перфоратора в ваттах.

Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР-2, П32/1000Э, П-32/1000ЭВ-2.

Перфораторы Интерскол с патронами SDS-max представлены следующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.

В рыночных условиях стали другие модели перфораторов Интерскол: Интерскол П-600 ЭР не Интерскол П-710 ЭР. Эти модели производились в начале развития производства фирмы Интерскол.

В среде бытовых пользователей самыми распространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.

Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710

Принцип работы у всех перфораторов одинаков.

Вращательный момент от ротора передается на вал ствола не закрепленный у него рабочий инструмент. Одновременно, с помощью подшипника качающегося, называемого по простому «пьяный подшипник», вращающий момент преобразуется в возвратно-поступательное движение, передающее ударный импульс на рабочий инструмент.

Нашему клиенту остается перфораторы Интерскол собраны по одной общей схеме не состоят из одних не тех же блоков.

Условно перфораторы Интерскол состоят из трех блоков:

  1. Блок редуктора ударного узла.
  2. Блок статора.
  3. Блок цепей питания не управления.

Ремонт перфораторов Интерскол следует начинать с изучения схемы инструмента, подготовки инструментов не рабочей зоны.

Указанные блоки у перечисленных моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим представленные перфораторы на группы.

  1. В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
  2. В следующей группе рассмотрим разборку перфораторов Интерскол П-600 не П710.

Конструктивные особенности быстрозажимного патрона типа SDS-plus

Начнем с различий в конструкции узла крепления быстрозажимного патрона.

Принцип разборки быстрозажимных патронов у всех перфораторов практически одинаковый.

В перфораторах Интерскол используется быстрозажимной патрон типа SDS-plus. На работе с перфоратором Интерскол необходимо применять инструмент с хвостовиком SDS-plus.

Разборка быстрозажимного патрона

Разборку быстрозажимного патрона рассмотрим на примере перфоратора Интерскол П-26/800ЭР.

Установив перфоратор на заднюю часть ручки, надо снять защитную втулку поз.1, снять шайбу поз.4.5 не достать запорное кольцо поз.3.

Дальше снимаются шайба поз.4 не стопорное кольцо поз.5. Далее снимается нажимная втулка поз.6.

Для освобождения фиксирующего шарика поз.8 необходимо нажать на специальную шайбу поз.9. Как снять, разобрать, собрать патрон для перфоратора. Как разобрать патрон перфоратора. Как снять и разобрать патрон перфоратора. Выньте шарик, достаньте коническую пружину поз.10.

Конструкция быстрозажимного патрона перфоратора Интерскол П-30/900ЭР содержит меньшее количество деталей. Увы порядок разборки остается такой же.

Быстрозажимные патроны у перфораторов Интерскол П-600ЭР не П-710ЭР практически одинаковые не разбираются в идентичной последовательности.

Быстрозажимной патрон перфоратора Интерсол П-30/900ЭР

Детали быстрозажимного патрона перфораторов Интерскол П600ЭР не П710ЭР демонтируются в таком порядке:

  • снимается специальное кольцо поз.1;
  • освобождается втулка освобождающая поз.2;
  • нажимается кольцо специальное поз.3 не достается шарик поз.4;
  • извлекается пружина спиральная поз.5.

У всех перфораторов Интерскол для снятия корпуса редуктора необходимо предварительно снять переключатель режимов.

Демонтаж ручки переключения режимов в перфораторе Интерскол П-26

Наклонив набок перфоратор, поверните ручку режимов поз.28 против часовой стрелки по полной программе при нажатой кнопке поз.26. Извлеките ручку из корпуса перфоратора.

https://www.youtube.com/watch?v=Owf7xe3XSNQ

Никогда не переключайте ручку режимов при работающем перфораторе.

Разборка блока ударного механизма перфоратора Интерскол П26/800ЭР

Основное число различий содержится в конструкции ударного механизма.

Ударный механизм состоит из нескольких узлов:

  • ствол ударного механизма;
  • промежуточный вал;
  • бойки не ударники;
  • гильза поршня;
  • подшипник качения.

Ударный механизм в перфораторах Интерскол работает по одинаковому принципу. Отличия же в конструктивных особенностях.

Разборка ударного механизма перфоратора Интерскол П-26/800ЭР

В перфораторе Интерскол П-26/800ЭР ударный механизм состоит из следующих узлов:

  • приемник инструмента;
  • узел запрессовки ствола;
  • ствол;
  • промежуточный вал;
  • бойки, ударники, проммасса.

Разборка приемника инструмента

Приемник инструмента поз.12 разбирается после снятия с него деталей быстрозажимного патрона.

Вначале аккуратно вынимаются четыре ролика поз.11. Дальше приемник вынимается из корпуса поз.18, где вставлен игольчатый подшипник поз.20.

В игольчатом подшипнике крепится ствол поз.36.

Выньте из ствола приемник инструмента.

Из приемника инструмента надо извлечь проммассу поз.16, втулку поз.15, манжету поз.14 не резиновое уплотнительное кольцо поз.13.

Разборка ствола ударного механизма

Ствол поз.36 извлекается из внутреннего корпуса поз.18 если корпус редуктора отделится от корпуса статора. Для этой цели вам из корпуса редуктора надо выкрутить четыре винта поз.30.

Затем выкрутить три винта поз.85 на ручке поз.86.

Используя быстросъемный патрон для перфоратора под сверло, который обозначается аббревиатурой sds, многие даже не задаются вопросом о том, как устроен его механизм и по какому принципу он.

Как обслужить съёмный патрон от перфоратора bosch 2-26. Сняв ручку, повернуть корпус щеткодержателя поз.81. до момента, когда его есть вариант вытащить из корпуса.

Теперь корпус редуктора не корпус статора легко разделяются при использовании отвертки, занят} поддевается один в их числе в месте стыковки.

Ствол легко вынимается из промщита поз.53(внутренний корпус).

На наружный диаметр ствола надеты: прямозубая шестерня поз.35, пружина поз.33, шайба поз.32 не стопорное кольцо поз.31.

В полости ствола находится корпус ловителя поз.40, боек 45.

Разборка ловителей, бойков

Разборка ловителя поз.40 заключается в отделении с него амортизатора поз.41, ловителя бойка поз.42, крышки ловителя поз.43 не стопорного кольца поз.44.

В поршень поз.47 вставлен боек поз.45, который необходимо извлечь.

С бойка поз.45 снимается уплотнительное кольцо поз.46.

Из ушей поршня поз.47 надо отделить палец поз.48 не снять два кольца поз.49.

Разборка промежуточного вала

Чтобы разобрать промежуточный вал поз.57, надо вытащить его из внутреннего корпуса.
С вала поз.58 снимите поводок переключателя поз.55, пружину поз.56.

C другой стороны: снимите втулку опорную поз.65, опору пружины поз.64, пружину поз.63, колесо зубчатое комбинированное поз.62.

Промежуточный вал перфоратора Интерскол П-26/800ЭР

Каталог запчастей промежуточного вала перфоратора Интерскол П-26/800ЭР

Разборка ударного механизмаперфоратора Интерскол П710ЭР

Конструкция ударного механизма не порядок разборки у перфоратора Интерскол 710ЭР несколько отличается от перфораторов других моделей.

Основные различия в конструкции промежуточного вала, ствола ударного механизма не переключателя режимов.

Схема ударного механизма не промежуточного вала перфоратора Интерскол П710ЭР

Перфоратор Интерскол 710ЭР является машиной ударно-вращательного действия. Состоит из электропривода не исполнительного механизма. Для электропривода используется коллекторный двигатель. Исполнительный механизм это комбинацию ударного механизма компрессионно-вакуумного типа не вращательного механизма. Возвратно-поступательное движение передается путем подшипника качения.

https://www.youtube.com/watch?v=_FM3QVQtqv8

На схеме представлен порядок разборки ствола поз.15 (обозначен красной стрелкой), состав ударников не бойков (обозначен синей стрелкой). Зеленой стрелкой обозначены детали переключателя режимов.

Промежуточный вал состоит из вала поз.47 не смонтированных у него деталей. Как разобрать и смазать перфоратор макита смазка для перфоратора kress elektrowerkzeuge . Как разобрать и как правило, это патрон работу перфоратора. Как. Разбирается легко, согласно прилагаемой схемы, не требует специальных знаний.

Разборка электрической части перфоратора Интерскол

Электрическая часть перфоратора Интерскол состоит из трех основных частей:

  • ротор;
  • статор;
  • цепи управления с угольными щетками.

Порядок разборки электрической части всех моделей перфораторов Интерскол практически одинаковый.

Электрическая схема перфоратора Интерскол П-26/800ЭР

На предыдущих этапах мы разделили корпус на два: корпус редуктора не корпус статора.

Разборка статора

Для разборки статора поз.74, необходимо вытащить из корпуса поз.77 защитную диафрагму поз.72, закрывающую статор от попадания грязи, пыли.

Открутить два винта поз.73 не вытащить статор поз.74. Для облегчения процесса вытаскивания достаточно постучать по торцу крышки статора деревянным молотком по другому бруском.

Со статора можно снять колодки клеммные поз.75. Это делается для возможности проверить качество контактов от статора к щеткодержателю.

Разборка ротора

Ротор разбирается если проход, когда необходимо заменить коллектор, подшипники, перемотать обмотки.

Отделить ротор от узла ударного механизма конечно, освободив два винта поз.68 не сняв щит поз.67.

С ротора поз.69 надо снять подшипники поз.66, 70, втулку демпфирующую поз.71. Подшипники легко снимаются используя съемника.

Разборка цепей управления и демонтаж угольных щеток

Основу управления перфоратором Интерскол составляет выключатель поз.87 не фиксатор реверса поз.90. При использовании комбинированной кнопки перфоратору есть вариант задавать частоту оборотов электродвигателя.

Чтобы достать щетки поз.83, надо снять щеткодержатель поз.81. Как снять патрон шуруповерта; как разобрать патрон у видео по. Снимается он поворотом против часовой стрелки на 90º. Освободив щеткодержатель, угольные щетки достать несложно.

Схема перфораторов Интерскол П710ЭР не П600ЭР имеет свои особенности:

  • отсутствует щеткодержатель комбинированный;
  • использован другой тип выключателя.

Нашему клиенту остается! Перфоратор Интерскол разобран. Читайте инструкцию о ремонте не как собрать не смазать перфоратор.

💥 Видео

Обзор c разбором перфоратора Интерскол П-24/700ЭР// как разобрать ПерфораторСкачать

Обзор c  разбором перфоратора Интерскол П-24/700ЭР// как разобрать Перфоратор

ГДЕ детали? Как отремонтировать перфоратор своими руками? Копия Боша 2-26. Ремонт перфоратора.Скачать

ГДЕ детали? Как отремонтировать перфоратор своими руками? Копия Боша 2-26. Ремонт перфоратора.

Ремонт перфоратора. Не держит бур Интерскол П26 800ЭРСкачать

Ремонт перфоратора. Не держит бур Интерскол П26 800ЭР

Ремонт перфоратора Интерскол (FELISATTI) П-26/800ЭРСкачать

Ремонт перфоратора Интерскол (FELISATTI) П-26/800ЭР

Перфоратор Интерскол П-30-900 эр - Нет удара. ДиагностикаСкачать

Перфоратор Интерскол П-30-900 эр  - Нет удара. Диагностика

Перфоратор Интерскол П-30/900.Скачать

Перфоратор Интерскол П-30/900.

Ремонт перфоратора Интерскол П-28/800ЭВСкачать

Ремонт перфоратора Интерскол П-28/800ЭВ

ПРИНЕСЛИ мне на ремонт ПЕРФОРАТОР "Интерскол". Я думал, что он СГОРЕЛ, но все оказалось ПРОЩЕ...Скачать

ПРИНЕСЛИ мне на ремонт ПЕРФОРАТОР "Интерскол". Я думал, что он СГОРЕЛ, но все оказалось ПРОЩЕ...

Ремонт ИНТЕРСКОЛ перфоратора п 30Скачать

Ремонт ИНТЕРСКОЛ перфоратора п 30

ИНТЕРСКОЛ серия домашний мастер / Перфоратор П26/800ЭР /Обзор ПерфоратораСкачать

ИНТЕРСКОЛ серия домашний мастер / Перфоратор П26/800ЭР /Обзор Перфоратора

Перфоратор Интерскол П-30/900ЭР Не включается.Скачать

Перфоратор  Интерскол П-30/900ЭР Не включается.

интерскол П26/800ЭР нет вращения и удараСкачать

интерскол П26/800ЭР нет вращения и удара

Перфоратор Интерскол внезапно перестал работать Ремонт #ВикторПолевСкачать

Перфоратор Интерскол внезапно перестал работать Ремонт #ВикторПолев

Как починить перфоратор? \ Ремонт перфоратора \ how to repair electric tools \ Обслуживание и ремонтСкачать

Как починить перфоратор? \\ Ремонт перфоратора \\ how to repair electric tools \\ Обслуживание и ремонт

П-26/800 Интерскол - пропал удар - лечим за 10 минут.Скачать

П-26/800 Интерскол - пропал удар - лечим за 10 минут.

Перфоратор Интерскол П22-650Р нет вращения - Диагностика / Запчасти на Dyadko.ruСкачать

Перфоратор Интерскол П22-650Р нет вращения - Диагностика / Запчасти на Dyadko.ru

П 710 Интерскол - Мало кто знает , но я знаю как собрать редукторСкачать

П 710 Интерскол - Мало кто знает , но я знаю как собрать редуктор
Поделиться или сохранить к себе:
