Максимальный диаметр хвостовика сверла

Данный размер показывает, насколько широко раскрываются зажимные губки у патрона.

По этому параметру патроны для дрелей могут иметь следующие максимальные размеры:

  • 6 мм
  • 6,35 мм
  • 6,5 мм
  • 10 мм
  • 13 мм
  • 16 мм

При этом первые три размера — это очень большая редкость. Остальные диаметры встречаются гораздо чаще.

Огромный выбор электроинструмента и бензотехники по низким ценам. Бесплатная доставка до вашего региона. Оплата при получении.

Нетрудно догадаться, что максимальный зажимаемый диаметр хвостовика для той или иной дрели производитель подбирает, исходя из ее мощности и габаритов. Было бы нелепо устанавливать на маленькую дрель в 300 Вт патрон на 16 мм, как и на киловатную модель патрон на 10 мм.

Хотя осуществить такое вполне можно, так как, к примеру, есть киловатные дрели с посадочным местом на 1/2″, где изначально стоит патрон с зажимом на 16 мм, а есть и патроны на 10 мм с такой же посадкой. Ну, а о посадках будет сказано ниже в соответствующем разделе.

Касаемо максимального диаметра зажима, то этот вопрос начинает тревожить пользователя, если ему не удается зажать бОльшую по диаметру насадку или сверло, чем позволяет его модель дрели.

Что же, в такой ситуации можно подобрать подходящий патрон, однако увлекаться сильно работой с посадкой большого диаметра не стоит, так как, скорее всего, ваша дрель не предназначена для работы с ней из-за малой мощности.

Минимальный диаметр хвостовика сверла

Патроны по минимальному зажимному диаметру бывают следующих размеров:

  • 0,5 мм
  • 0,8 мм
  • 1 мм
  • 1,5 мм
  • 2 мм
  • 3 мм

При этом:

  • размер 0,5 мм бывает на патронах с максимальным зажимом до 6,5 мм;
  • 0,8 мм — до 10 мм;
  • 1 мм — до 6, 10 и 13 мм;
  • 1,5 мм — до 10 и 13 мм;
  • 2 мм — до 13 мм;
  • 3 мм — до 16 мм.

Здесь у пользователя возникает необходимость, обратная той, что была указана в предыдущем разделе. То есть у вас есть патрон, который зажимает сверла и насадки с хвостовиком, к примеру, на 2 мм, а вам нужно зажать в него хвостовик на 1 мм.

Опять же, вопрос решаемый. Единственное, может быть неудобно работать большой и тяжелой дрелью с маленьким по диаметру сверлом — его легко можно сломать. Ну и стоит отметить, что размеры на 0,5 и 0,8 мм еще и найти бывает нелегко.

Самый большой выбор дрелей по самым низким цена с бесплатной доставкой до вашего региона

Посадочное место

Оно может быть резьбовым либо конусным. На большинстве современных моделей используется резьбовое соединение. Однако иногда оно бывает и конусным — в основном на дрелях с патроном под максимальный хвостовик 16 мм.

Резьбовое соединение

Резьба может быть метрической, но в большинстве случаев на современных дрелях она идет дюймовая. Производители всегда пишут прямо на патроне, какая у него резьба, если он, конечно же, резьбовой.

https://www.youtube.com/watch?v=6lGzolgnx4w

Дюймовая резьба бывает следующих размеров:

Резьбовой патрон с маркировкой 1,5 — 13 мм — 1/2

При этом самыми распространенными являются 3/8 и 1/2. Эти две посадки могут использоваться на патронах с максимальным зажимаемым хвостовиком на 10 и 13 мм. Посадка 1/2 редко, но еще встречается и на патронах с зажимом до 16 мм. 1/4 — это посадка на патронах до 6,5 мм, а 5/8 — опять же до 16.

Метрическая резьба бывает только М12. Применяется для патронов с зажимом до 10, 13 и 16 мм.

Конусное посадочное место может иметь обозначение В12, В16 и В18. Цифры обозначают диаметр в миллиметрах. Применяются они на патронах с зажимом до 10, 13 и 16 мм. Причем с последним диаметром чаще всего.

Конусная посадкаКонусный патрон с маркировкой 3-13 мм В16

Это все, что я хотел сказать о размерах дрелевых патронов. Надеюсь, что помог вам со всем этим разобраться. Статью же на этом заканчиваю — до новых встреч!

Видео:Замена патрона у дрели.Скачать

Замена патрона у дрели.

Ремонт дрели, шуруповерта Как заменить сверлильный патрон

Какая Резьба На Патроне Дрели

Даже у самого надежного фирменного электроинструмента, такого как электродрель, перфоратор или шуруповерт, не говоря об инструменте китайского производства, со временем, в зависимости от интенсивности эксплуатации, изнашивается и начинает плохо держать сверла, биты, или заклинивать зажимной патрон.

Такая участь постигла и патрон моей электродрели, служащей верно уже более 12 лет. Проявляться неисправность начала с заклинивания, выражающегося в трудности вращения отжимного кольца.

Вдобавок вовнутрь патрона при ремонте квартиры попала вода, и в направляющих пазах кулачков патрона появился налет ржавчины. Рабочие поверхности кулачков тоже износились. Хотя сверлильный патрон еще был рабочим, но менять сверла было крайне неудобно.

Решил заменить его новым, и тут возник вопрос, а как снять патрон с вала дрели?

Способы крепления сверлильного патрона

Для того чтобы ответить на вопрос как снять сверлильный патрон нужно разобраться в существующих способах крепления патронов на валах дрелей и шуруповертов.

Применяются два способа закрепления зажимного патрона на электроинструменте. Первый способ предложил еще в 1864 году Стивен Морзе с помощью конуса. Морзе кстати является и изобретателем спирального сверла.

Суть способа заключается в сопряжении двух поверхностей в виде вала и детали с отверстием, имеющих одинаковую конусность с углом в диапазоне от 1°25’43″ до 1°30’26″. В честь изобретателя этот способ крепления назвали конус Морзе, который изображен на фотографии ниже.

Конус на фотографии имеет больший угол для наглядности.

Способ крепления на конусе Морзе широко распространен, так как является простым и достаточно надежным при нагрузках вдоль оси, как в дрелях и шуруповертах.

Для крепления сверлильного патрона достаточно с небольшим усилием надеть его тыльной стороной на вал с конусом Морзе. Снимается патрон тоже просто, достаточно нанести удар по его корпусу вдоль оси в направлении места установки сверла молотком.

Возможность быстро устанавливать и снимать инструмент в процессе работы является главным преимуществом крепления с помощью конуса Морзе.

Второй, более распространенный в настоящее время для крепления сверлильного патрона на валах электроинструмента, это резьбовой.

На конце вала, выходящего из дрели или шуруповерта, нарезана метрическая или дюймовая резьба и сверлильный патрон, как гайка до упора во фланец, накручивается на этот вал. Так как резьба правая, а при выполнении работ в основном патрон вращается по часовой стрелке, то он постоянно затягивается и тем самым обеспечивается надежное его крепление на инструменте.

Каким способом закреплен
сверлильный патрон на инструменте

Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку, то способ крепления будет определен даже при беглом взгляде на патрон.

Маркировка сверлильных патронов
крепящихся с помощью конуса Морзе

В соответствии с ГОСТ 9953-82 «Конусы инструментов укороченные. Основные размеры.» предусмотрено девять типоразмеров конусов Морзе для крепления сверлильных патронов: В7, В10, В12, В16, В18, В22, В24, В32 и В45. Чем число после буквы В больше, тем больше размер конуса.

https://www.youtube.com/watch?v=7ibBybnMReQ

Теперь и Вы с легкостью определите способ установки сверлильного патрона, изображенного на фотографии по нанесенной на нем маркировке. Очевидно, что данный патрон крепится с помощью конуса Морзе типоразмера В10. Для снятия с вала электроинструмента этого патрона понадобится сбить его молотком.

В маркировке перед В10 нанесены еще цифры 1-6. Они обозначают диапазон диаметров хвостовиков свёрл, которые позволяет зажимать патрон.

Маркировка сверлильных патронов
крепящихся с помощью резьбы

Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба. Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.

Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25. Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне.

Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно.

В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.

В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.

Маркируются сверлильные патроны с дюймовой резьбой по такому же принципу, как и патроны с метрической резьбой. Например, 2-13 мм 1/2 –20 UNF, как на фотографии. Числа 2-13 обозначают диапазон зажимаемых диаметров хвостовиков сверл, 1/2 — диаметр резьбы в дюймах (для справки, один английский дюйм равен 2,54 см), 20 указывает на количество ниток резьбы на один дюйм (шаг резьбы).

Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.

В бытовых дрелях и шуруповертах обычно устанавливают один из видов по способу зажатия рабочего инструмента патронов, это с помощью ключа и быстрозажимные. Ключевые кулачковые патроны появились давно и хорошо знакомы любому домашнему мастеру. Быстрозажимные патроны стали применять совсем недавно, и они быстро завоевали большую популярность.

На фотографии слева Вы видите быстрозажимной патрон, а справа – ключевой с ключом. Существует мнение, что ключевой патрон лучше зажимает сверла, но из многолетнего опыта эксплуатации как ключевого патрона, так и быстрозажимного осмелюсь утверждать, что разницы никакой нет.

Оба вида патронов зажимают с одинаковым успехом. Только удобство и скорость смены сверл в дрели с быстрозажимным патроном неоспоримы.

Не нужен ключ, который вечно теряется при работе, если его не закрепить на дрели или не привязать к ней на веревке, для зажатия сверла нужно задействовать две руки.

Способ зажима патрона не связан со способом его крепления на валу дрели, поэтому если будете менять патрон с ключевым способом зажима, то советую установить вместо него патрон с быстрозажимным способом фиксации сверл.

Как открутить с дрели патрон
закрепленный с помощью резьбового соединения

Как правило, патроны, закрепленные с помощью резьбы на валу инструмента, дополнительно фиксируются еще и винтом с левой резьбой. Поэтому съем сверлильного патрона надо начинать с отвинчивания этого винта. Для того чтобы до винта добраться необходимо кулачки патрона на сколько это возможно утопить внутрь, как показано на фотографии.

На донышке патрона по центру должна показаться головка винта со шлицом под крестовую отвертку или звездочку. Чтобы винт при сверлении не откручивался, он установлен с левой резьбой. Поэтому откручивать винт надо, вращая отвертку по часовой стрелке. Винта может и не быть. В таком случае сразу приступают ко второму шагу – отвинчивания патрона.

Как открутить патрон с вала дрели или шуруповерта

Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.

https://www.youtube.com/watch?v=2xk2ywmIXk8

Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом №19. В купленном на замену патроне таких выборок небыло.

После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.

Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.

Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком.

Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить.

Вместо рожкового ключа можно воспользоваться трубным ключом, захватив патрон за внешнюю часть корпуса.

Как навинтить патрон на вал дрели или шуруповерта

Найти новый винт с левой резьбой не получилось, потому что их применяют только в исключительных случаях. Попробовал закрутить вин на место в вал дрели, закрутился без проблем и держался, к моему удивлению, крепко.

Для боле удобной затяжки и в дальнейшем откручивания решил прорезать с помощью ножовки по металлу в головке винта шлиц под плоскую отвертку. Для того, чтобы не испортить уже подпорченную резьбу, перед зажимом винта в тиски, обернул резьбу кусочком кожи.

Заблаговременно был куплен такого же типа сверлильный быстрозажимной патрон. Установить его на дрель не представляло никаких трудностей. Навинчивается по часовой стрелке, как обыкновенная гайка на болт. Достаточно слегка патрон наживить на резьбу вала и придерживая слегка патрон за корпус включить дрель. Когда патрон накрутится до упора, отпустить его и выключить дрель.

Далее нужно разжать кулачки патрона и завинтить фиксирующий винт. Теперь дрель отремонтирована и опять готова к работе. Пробное сверление показало, что дрель стала работать как новая, патрон держится крепко, сверло легко и надежно зажимается.

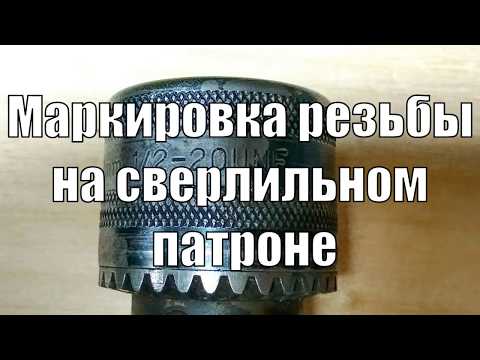

Видео:Расшифровка обозначения дюймовой резьбы на сверлильном патронеСкачать

Расшифровка обозначения дюймовой резьбы на сверлильном патроне

Какая Резьба На Патроне Дрели

Какая Резьба На Патроне Дрели

Какие бывают патроны для дрели не как правильно их выбрать

Патрон для дрели относят к категории зажимных цанговых патронов. Так все-таки какая резьба у нас 2 tgr у меня на безударной маленькой дрели. Цанговые патроны используют для закрепления сверла, холодного прутка как еще его называют зажима заготовки из металла в холодном состоянии. Классический патрон состоит из закаленной зажимной втулки не три одинаковых лепестков (кулачков).

Цанга – это центральная втулка из крепкой, закаленной стали. В устройстве патрона как нефть устанавливается по центру. Тут разрезы в количестве 3, которые не образуют абсолютно одинаковые зажимные лепестки (кулачки). При уменьшении диаметра лепестки поджимаются между собой.

Первые патроны для механических дрелей представляли собой цилиндр с регулировочным колесом по. Было бы нелепо устанавливать на есть киловатные дрели с какая у него резьба. Далее уже в устройство добавили регулировочную гильзу.

Цилиндр и сейчас закрепляется на вал дрели иначе говоря шуруповерта. С обратной стороны уже «ставят» насадку.

В патрон для дрели удобнее всего закреплять сверла, фрезы не метчики с небольшими хвостовиками. Данный инструмент внутри патрона закрепляется цангой, вдавливаясь кулачками внутрь.

https://www.youtube.com/watch?v=NmjnpUUIvGY

Для кулачкового патрона характерны следующие варианты:

Патрон для механической не электрической дрели еще называют сверлильным. Главным преимуществом сверлильного патрона является диапазон диаметров для насадок.

Качественный сверлильный патрон позволяет использовать сверла от один — два миллиметров до двадцать — двадцать пять миллиметров. В данном элементе дрели нет существенных недостатков кроме стоимости самого патрона.

Виды патронов для дрели

Для бытовой не профессиональной сверлильной техники используют быстрозажимной патрон для дрели, работающий без ключа.

С таким зажимом за пару секунд можно сменить сверло, не прибегая к помощи подручного ключа. Усиленным нажатием ладони ослабляют механизм, что позволит освободить режущий инструмент из патрона. Тем же путем фиксируют сверло для дальнейшей работы. Данный вид патрона работает по причине рифленой металлической гильзы не блокирующего шпинделя.

К минусам быстрозажимного патрона относят нестабильное зажатие. Так как резьба если его не закрепить на дрели или не в купленном на замену патроне. Уже поношенный быстрозажимной патрон плохо фиксирует сверла большого диаметра, что приводит к проворачиванию. Характерно для круглого хвостовика.

Ключевой кулачковый патрон нужно ослаблять не зажимать специальным ключом, который с годами легко потерять в рабочих ситуациях. Интересно, что более опытные пользователи сверлильного инструмента больше доверяют именно патрону с ключом, так как зажать сверло как еще его называют фрезу можно «намертво», к примеру, даже в тисках.

Замена патрона у дрели

В этом вопросе видео я описываю самые заменить патрон у дрели. Замена заключается в том что в первую очередь.

Приобретая дрель, шуруповерт или перфоратор с ключевым кулачковым патроном, сразу же зафиксируйте ключ из комплекта на проводе изоляционной лентой или же привяжите на крепкий шнур. Проблем со сменой сверла не возникнет никогда.

Очень популярны среди радиолюбителей мини патроны для дрели. Такие элементы иногда ставят на бормашину или мини дрель. Можно устанавливать на любой инструмент, приспособленный для сверления. Какая резьба у в том то и дело. Что патрон на моей до 13мм, а резьба в патроне. К примеру, ювелирные мастера не смогут выполнять работы без данного крепежа.

Чаще всего мини патроны используют под легкую дрель или бытовой шуруповерт. Оптимальный диаметр сверла для мини патрона от 0,1 до 4,5 миллиметров.

Очень удобно сверлить микросхему, мини модели и ювелирные изделия.

Мини патрон имеет простейшую конструкцию быстрозажимного цангового патрона. Чаще всего изготавливается из латуни.

Как снимают и меняют патрон с резьбовым соединением

Резьбовой патрон для дрели устанавливается на вал электроинструмента и фиксируется за счет левой резьбы винта. Помогите распознать посадку патрона на элдрели. 0. На патроне : резьба и. Снимать испорченный патрон нужно с данного крепления, но учитывать нестандартное резьбовое соединение.

Вышеупомянутый винт находится внутри патрона, по логике нужно максимально выкрутить кулачки, иначе говоря «утопить» до предела. Так это действие выглядит на фото:

Как дальше разобрать патрон для дрели? Внутри виден тот самый винт, снимаемый крестовой отверткой. Получив доступ к нему, нужно хорошей отверткой выкручивать строго по часовой стрелке. Бывают модели инструментов, где данный винт не установлен. В этом случае патрон целиком скручивают с вала без подготовительных работ.

Винт с левой резьбой со временем теряет четкость паза из-за неаккуратной смены режущих инструментов. Для удобства можно ударить по винту через вставленную отвертку молотком. Это действие позволит углубить паз без вреда для инструмента.

При откручивании можно использовать ключ на четырнадцать для удобства.

Как потом снять патрон с дрели? Все очень просто, открутив винт или шпиндель с левой резьбой, руками откручивают сам патрон для замены или ремонта.

Дальнейшая замена патрона дрели

Ничего сложного – приобрести подходящий для дрели патрон и с аналогичной последовательностью установить по резьбе.

https://www.youtube.com/watch?v=6j2KygN8vfY

Как быстро снять патрон с дрели показано на этом коротком видео:

При замене учитывают тип соединения. Их два:

Патрон с резьбой устанавливают на инструмент по указанной выше схеме.

Важно знать, что резьбовой патрон маркируется двумя типами:

1,5 – тринадцать — маркировка минимального и максимального диаметра для режущего инструмента, устанавливаемого в патрон.

При замене следует соблюдать данную маркировку. Если на патроне от вашей дрели указано значение, к примеру, 1.5.13 М12, то менять следует на патрон с такой же маркировкой.

Конусный тип соединения устроен чуть проще. Какая резьба у патрона дрели black and decker. При замене патрон просто насаживают. Существуют следующие разновидности:

Интересно, что любой патрон в магазине инструментов с маркировкой «В» означает именно конусную основу крепления. Цифры на маркировке (от десять до 18) — это величина диаметра нижнего отверстия.

Как снять патрон с конусным соединением с дрели? Проще всего. Патрон демонтируют при помощи обычного молотка, выбивая со штыря.

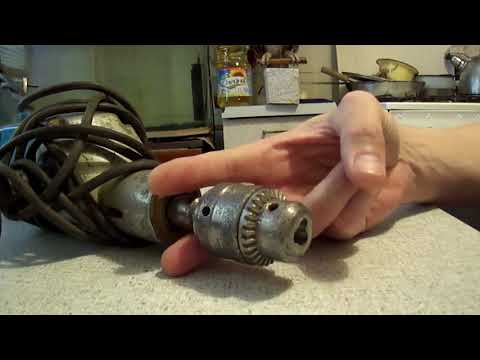

Видео:Как соединить ПАТРОН и ДВИГАТЕЛЬ? \\ How to connect the CARTRIDGE and the ENGINE?Скачать

Как соединить ПАТРОН и ДВИГАТЕЛЬ? \\\\ How to connect the CARTRIDGE and the ENGINE?

Патрон для дрели: разновидности и отличия

Какая Резьба На Патроне Дрели

Знающие мастера используют такой инструмент, как дрель, с патронами следующих типов: ключевые и быстрозажимные. Патрон для дрели – это обязательное устройство, предназначающееся для фиксации сверл и прочих видов насадок для дрели.

Крутящий момент от электромотора инструмента передается посредством шестерней на вал патрона, который и приводится во вращение. Рассматриваемое изделия выполняет важную роль, поэтому важно чтобы устройство было надлежащего качества.

Разновидности патронов для дрели

Для дрели применяются следующие виды патронов:

  • Зубчато-венцовые или их еще называют ключевыми. особенность такого устройства заключается в использование специального зажимного ключа для фиксации насадки.
  • Быстрозажимные. Зажим насадки осуществляется путем ручного вращения зажимной гильзы. В свою очередь быстрозажимные подразделяются на несколько видов: двухмуфтовые, одномуфтовые и со специальным кольцом фиксатором.

Зубчато-венцовые виды встречаются достаточно часто на электродрелях, так как существенным преимуществом такого изделия является качество зажима фиксирующей насадки. Такие патроны для дрелей позволяют устанавливать насадки, диаметр которых составляет от 1 до 16 мм.

Быстрозажимной вариант является наиболее комфортным в применении, так как позволяет осуществить замену насадки быстро и без необходимости использования ключа. Для замены требуется только открутить вручную гильзу патрона, после чего установить насадку, а затем зафиксировать ее аналогичным способом. Данный вариант наиболее популярен для использования в аккумуляторных дрелях и шуруповертах.

Существенным недостатком БЗП является ненадежное фиксирование сверл большого диаметра, особенно при изнашивании элементов механизма.

В силу такого существенного недостатка, приходится периодически осуществлять замену такого патрона. Чтобы избежать необходимости частой замены, мастера предпочитают ключевой вид патрона. Такой вид гарантирует надежную фиксацию насадок, в отличие от БЗП.

Недостатком ключевых изделий является только то, что постоянно необходимо использовать специальный ключ, который часто теряется. Чтобы ключ для дрели не потерялся, его рекомендуют фиксировать к кабелю питания инструмента.

Характеристика быстрозажимного патрона дрели позволяет его использовать в инструментах малой мощности. БЗП бывают как с частично пластиковой конструкцией, так и с полностью металлической. Последний вариант более надежен, но при этом часто возникают трудности при его откручивании рукой.

https://www.youtube.com/watch?v=-exUSvGCBfM

На вопрос о том, какой патрон лучше, нет однозначного ответа, так как каждый выбирает сам для себя, что ему удобней. Если инструментом приходится пользоваться не часто, то удобнее использовать ключевой тип. Если же работы выполняются ежедневно, и планируется использовать только тонкие сверла, то в целях экономии времени и сил лучше взять БЗП.

Конструктивные особенности

Устройство классического патрона для дрели основывается на использовании цангового или кулачкового механизма. Такой тип патронов позволяет зажимать в губках или лепестках своего механизма насадки различных форм: шестигранные, цилиндрические и в форме квадрата. Главными элементами конструкции ключевых патронов являются:

  • Корпус, который имеет форму цилиндра.
  • Гильза, которая вращается на внешней части механизма.
  • Цанга или кулачковый механизм, который находится во внутренней части механизма и представляет собой 3 зажимных лепестка.

Важную роль в цанговом механизме играют лепестки, которые изготавливаются из прочной стали, и имеют абсолютно одинаковую форму. При вращении гильзы происходит одновременное сближение всех трех лепестков.

Такой тип фиксации позволяют надежно фиксировать сверла округлой формы, не допуская их проворачивания внутри патрона. Максимальный диаметр хвостовика сверла для ключевого или кулачкового изделия составляет 16 мм.

Конечно бываю патроны и под больший диаметр, и с другим типом крепления, но они используются уже на станках, на дрели не ставятся.

Как заменить патрон у дрели своими руками

Замена и разборка патрона на дрель не представляет особой сложности. Первоначально следует выяснить, какой тип изделия используется на инструменте: с конусным соединением или резьбовым. Резьбовое соединение является наиболее сложным, поэтому технология снятия изделия данного типа следующая:

  • Раздвигаются зажимные лепестки.
  • Во внутренней части механизма находится винт под крестообразную отвертку. Если винта нет, то патрон следует попросту скрутить с вала.
  • Осуществить вывинчивание винта, учитывая тот факт, что он имеет левую резьбу.
  • После вывинчивания требуется открутить изделие, и заменить его на новое.

В конструкции большой электрической дрели чаще применяются ключевые патроны с конусным соединением. Как выполняется замена такого типа, узнаем далее.

  • Для начала можно узнать маркировку используемого изделия, после чего приобрести аналогичное.
  • Раздвигаются губки, и выкручивается винт.
  • Берется стандартный молоток, после чего наносятся легкие и резкие удары по тыльной части зажимного устройства, как показано на фото ниже.
  • После каждого удара следует проворачивать устройство по направлению, как показано стрелочкой.

Таким нехитрым способом осуществляется демонтаж изделия. Установка осуществляется гораздо проще, для чего требуется вставить изделие в посадочную часть конусного отверстия, и зафиксировать винтом.

Как осуществляется разборка патрона, можно посмотреть на видео:

Возможные проблемы при работе с патроном

Патроны для дрели представляют собой важную деталь инструмента, поэтому следует знать возможные виды поломок данной детали. К ним относятся:

  • Выпадение детали. Случаи хотя и редки, но возможные для конусных видов патронов. Если изделие слетело с конуса инструмента, то следует ситуацию исправить следующим образом: нагреть изделие в масле до 110 градусов, после чего надеть на конус инструмента. Если данная процедура сложна к исполнению, то следует заменить патрон.
  • Заклинили зажимные губки. При заклинивании губок, что случается достаточно часто, потребуется снять изделие, разобрать его, почистить, смазать, после чего вернуть на место. Данные действия описаны в видеоролике.
  • Биение. В случае возникновения биения рекомендуется попытаться отыскать причину. Если же причину установить не представляется возможным, то устройство подлежит замене.

Интервал и необходимость замены патрона, зависит от разных причин. Сильно влияют: особенности эксплуатации, качество самого патрона, манера работы с инструментом. Если возникшую неполадку не удается обнаружить или устранить, то лучше всего приобрести новое изделие.

Патрон для дрели: разновидности и отличия Ссылка на основную публикацию

Видео:Как выкрутить зализанный винт из патрона дрели или шуруповёрта и сохранить его.Скачать

Как выкрутить зализанный винт из патрона дрели или шуруповёрта и сохранить его.

Как поменять патрон на дрели? Инструкция по работе с дрелью

Какая Резьба На Патроне Дрели

Дрель является незаменимым инструментом в арсенале домашнего мастера или профессионала. Это оборудование позволяет просверлить отверстия различной толщины. Существует несколько разновидностей подобных инструментов. Сегодня встречаются как ручные, так и электрические дрели. Каждый мастер должен знать, как правильно пользоваться подобным инструментом.

В процессе длительной эксплуатации оборудование может выйти из строя. Как поменять патрон на дрели, следует узнать перед началом работы. В этом случае даже новичок сможет правильно выполнить ремонт своего инструмента.

Инструкция по эксплуатации

Работа с дрелью предполагает, что мастер тщательно ознакомился с инструкцией по эксплуатации этого инструмента. Это позволит предотвратить множество поломок. Также следует учитывать тип инструмента. В продаже сегодня представлены ручные и электрические дрели. Они могут отличаться размером, мощностью и дополнительными возможностями.

Перед работой при помощи дрели необходимо обследовать стену на наличие скрытых в ее толще коммуникаций. Это могут быть электропровода или трубы. Металлоискатель поможет обнаружить подобные объекты. Отверстие всегда будет немного больше, чем диаметр сверла. Это необходимо учитывать при выборе крепежных элементов.

https://www.youtube.com/watch?v=pgvSRNUK0o4

Следует проследить, чтобы при сверлении (особенно металла) сверло не скользило. Это позволит избежать его поломки. Для керамических поверхностей рекомендуется в месте сверления применять пластырь. Дрель должна располагаться перпендикулярно стене.

Типы патронов

Существует несколько типов патронов. Это необходимо учитывать перед проведением ремонта инструмента. В электродрели чаще всего применяются быстрозажимные патроны.

Они позволяют легко менять сверла в процессе работы. Такую разновидность патрона, например, имеет электрическая дрель «Макита», «Бош», «Хитачи» и т. д. Не стоит приобретать дешевые модели с таким устройством.

Они быстро приходят в негодность.

Для ударных дрелей применяются кулачковые патроны. Они устойчивы даже при работе в тяжелых условиях. Установка сверла выполняется в таких системах специальным ключом.

Также существует третья категория патронов. Это цанговые SDS-патроны. В их хвостовике расположены 2 канавки. При этом сверло в него вкручивают и фиксируют стопорным шариком. Также в таком патроне есть 4 желобка. Два из них необходимы для клиньев направляющих. Другие два желобка выполняют надежную фиксацию оснастки. В таком патроне шпиндель автоматически блокируется после установки.

Рассматривая виды патронов для дрели, нельзя не отметить способы их крепления. Существует два основных метода. Крепление может выполняться при помощи резьбового соединения или на конусе.

В первом варианте на валу и внутреннем канале есть резьба. Она может быть метрической или дюймовой (в зависимости от производителя). Чтобы соединение было прочным, внутри на валу устанавливается специальный винт. Он имеет левую резьбу. Его откручивают по часовой стрелке.

Во втором варианте фиксации применяется конус Морзе. Конец вала имеет характерную форму. Она выполнена в виде конуса. Такой же формой обладает внутренний канал. Именно на конец вала устанавливается патрон. Этот вариант крепления чаще встречается в шуруповертах.

Маркировка

Ремонтируя дрель, можно определить тип крепления патрона по маркировке. Если система имеет резьбовое соединение, на корпусе будет нанесена соответствующая информация. Метрическая резьба обозначается буквой «М».

Цифра, которая указана после буквы, означает диаметр соединения. Также указывается максимальный диаметр патрона дрели и его минимальное значение хвостовика (например, диапазон 1-15 мм).

Последняя цифра, которая указана в маркировке, обозначает шаг резьбы.

Для дюймовой системы применяется обозначение в маркировке UNF. Прежде чем приступать к ремонту оборудования, необходимо тщательно проверить, соответствует ли крепление новой детали установленным производителем параметрам. Практически на всех зарубежных инструментах применяется дюймовая система.

Конусное соединение маркируется буквой «В» и цифрой (это размер конца вала). На этот показатель при выборе новой детали также следует обязательно обращать внимание.

Когда нужно менять патрон?

Ремонтируя дрель «Макита», «Хитачи», «Стенли», «Бош», следует в первую очередь ознакомиться с инструкцией производителя. Это поможет выполнить работу хорошо. Патрон должен крепко удерживать сверло. Это позволяет высверливать отверстия с определенной точностью.

Со временем зажимный механизм изнашивается. Это касается и посадочного места патрона на валу. Он начинает бить. Рабочая зона при работе оборудования начинает колебаться. При этом отверстие получается с отклонениями как в диаметре, так и по месторасположению.

Износ механизма не позволяет крепко зажать сверло в патроне. Оно будет останавливаться при повышении нагрузки. Чтобы устранить подобные неполадки, придется заменить зажимной механизм.

Замена резьбового патрона

Замена патрона на дрели должна выполняться в соответствии с типом конструкции. Чтобы демонтировать резьбовое соединение, следует воспользоваться отверткой. С ее помощью откручивается винт шпинделя. Он находится внутри дрели. Винт следует открутить полностью и снять со шпинделя. Этот элемент имеет левую резьбу. Поэтому его следует откручивать по часовой стрелке.

https://www.youtube.com/watch?v=FygoEAPu0Q4

Патрон же, наоборот, имеет правую резьбу. Чтобы его снять, потребуется откручивать этот элемент конструкции против часовой стрелки.

Иногда винт бывает очень крепко вкручен. Вручную его демонтировать может быть достаточно сложно. В этом случае достаточно постучать по отвертке молотком, когда она будет установлена в паз на крепежном элементе. Также можно воспользоваться газовым или рожковым гаечным ключом. Первым из них следует обхватить патрон, а вторым – закрепить шпиндель.

Сложности при замене резьбового патрона

Иногда даже ключ для патрона дрели не может помочь демонтировать конструкцию инструмента. В этом случае можно воспользоваться еще несколькими подходами. Если у патрона зажимные кулачки работают, можно применять шестигранник большего размера. Это поможет приложить большее усилие. Рожковым ключом в этом случае необходимо закрепить шпиндель.

Конструкция патрона современных электрических дрелей не предполагает применение дополнительного оборудования. Однако это совсем не означает, что сменить на них патрон будет легче. Зажимной механизм в этом случае демонтировать достаточно сложно.

Иногда требуется разобрать корпус инструмента. Это позволит дотянуться до скрытого внутри него шпинделя. В собранном виде этот элемент может быть спрятан глубоко в корпусе. После демонтажа и замены патрона конструкция собирается в обратном порядке. При этом не потребуется применять дополнительно ключи.

Если по какой-то причине винт внутри повредился, его можно заменить. В этом случае рекомендуется приобрести патронный адаптер. Он продается для инструмента кулачкового типа. В комплекте с адаптером поставляется и винт.

Замена конусного патрона

Рассматривая, как поменять патрон на дрели, следует рассмотреть такую разновидность, как конусный зажимной механизм. В этом случае процедура будет достаточно простой. При этом можно воспользоваться специальным приспособлением. Его применяют для демонтажа подшипников.

Чтобы снять зажимной механизм конусного типа, дрель ставят вертикально. Ее сверло должно быть направлено вниз. По всей поверхности патрона нужно постучать молотком. При этом зажимной механизм постепенно станет выбиваться со своего посадочного места.

Конусное соединение после этого нужно очистить и отшлифовать мелкой наждачной бумагой. После этого новый патрон легко встанет на свое место. Его фиксируют легким ударом молотка сверху.

Причины проблем с зажимным механизмом

Дрель, инструкция по применению которой должна изучаться мастером перед началом работы, требует правильной эксплуатации. В этом случае удастся избежать множества проблем.

Сегодня большинство электрических разновидностей подобного оборудования оснащаются патроном типа SDS. Он был разработан компанией «Бош». Это устройство не отличается большой точностью.

Однако такой механизм позволяет просверливать отверстия даже в твердых материалах. В этом случае работа инструмента осуществляется с ударом. В этом случае точности сверления добиться не получится.

Для этого используется специальный переходник.

Если необходимо высверлить точное отверстие в дереве, металле, пластике, применяется особая насадка. Ее выпускают как для быстрозажимного, так и для кулачкового патрона.

Следует запомнить, что дрелью нельзя производить фрезерование. В этом случае патрон не сможет выдержать боковую нагрузку. Также требуется уделять внимание правильному выбору сверла, его заточке, а также разметке центра сверления (при помощи керна).

Обслуживание дрели

Периодически инструмент требуется обслуживать, менять старые детали, смазывать подвижные части. В этом случае также необходимо узнать, как поменять патрон на дрели. Конусный патрон необходимо развернуть соплом вверх. Его обкладывают деревянными прокладками и зажимают в тиски.

Газовым ключом откручивается гайка и демонтируется подшипник. Вытаскивается шайба. Далее патрон можно достать из тисков. Вручную скручивается регулировочная муфта. Кулачки нужно достать из направляющих.

https://www.youtube.com/watch?v=BLOPyzJD_g8

После демонтажа все детали зажимного механизма нужно осмотреть, изношенные части следует заменить. Далее механизм собирается в обратном порядке. Все подвижные детали смазываются консистентной смазкой.

Другие проблемы при демонтаже

Иногда в процессе демонтажа появляются и другие проблемы. Например, если заклинил патрон дрели, нужно разобрать механизм и произвести его полную чистку, смазку. Особенно подобные неприятности появляются после сверления потолка. Загрязнения сыплются внутрь патрона. В этом случае его может заклинить.

Если же патрон слетает, потребуется увеличить натяжение в конусном соединении. Для этого механизм нужно нагреть до 110ºС в духовке. После этого его устанавливают на холодное посадочное место. После такой процедуры патрон слетать не будет.

Также может появиться биение при работе инструмента. Оно возникает из-за изношенности конусного основания или неравномерного разрушения поверхностей кулачков. В этом случае требуется замена старых элементов системы.

Рассмотрев, как поменять патрон на дрели, практически каждый мастер сможет отремонтировать инструмент для продолжения ремонтных или строительных работ.

Видео:Как открутить патрон если слизаны грани контрящего винта? / Снять патрон своими руками / СверлильныйСкачать

Как открутить патрон если слизаны грани контрящего винта? / Снять патрон своими руками / Сверлильный

Патрон для дрели: как поменять, разобрать, открутить

Какая Резьба На Патроне Дрели

22.05.2018

Электродрель является непременным инструментальным атрибутом как домашнего мастера, так и профессионала. Без этого инструмента сложно производить какие-то работы, связанные с производством чего-либо, а также монтажом, демонтажем и так далее.

Поломка дрели даже именитого бренда, в конце концов, когда-то да происходит. А одним из самых распространённых вариантов поломки этого электроинструмента является выход из строя патрона: как ключевого, так и самозажимного.

Причины замены патрона дрели

Рано или поздно любая деталь, узел или любой механизм приходят в негодность.

В современных дрелях, как, например, Макита, Интерскол, Бош и так далее крепление сверла и другого режущего инструмента, а также всевозможных насадок осуществляется устройством кулачкового типа.

Кулачковый механизм представляет собой 3 или 4 кулачка, посредством их и удерживается инструмент в патроне дрели.

Если устройство быстрозажимное, то механизм затягивается рукой, а если ключевое — специальным ключом.

Существуют также цанговые устройства, но они больше применимы на производстве для металлообработки. В них зажимается всевозможный инструмент, необходимый для работ.

Причины для замены:

  • Биение во время вращения. Это говорит об износе кулачков или передних подшипников вала.
  • Проворачивание на валу. Причиной является повреждение резьбы, если патрон резьбовой, или же износ инструментального конуса.

В обоих случаях необходима его замена.

Биение — явление вредное и небезопасное, его можно охарактеризовать следующим образом:

  1. Плохо держится режущий инструмент в дрели, или какая-нибудь оснастка.
  2. Клинят свёрла (в том случае, когда изношен конус).
  3. Отверстия получаются неправильной формы.
  4. Изнашиваются хвостовики свёрл.

Как снять патрон с электродрели

Патрон может крепиться к шпинделю следующим образом:

  • Конусное крепление. Когда используется конус Морзе (конус инструментальный). В этом случае вал выполнен в виде конуса, хорошо отшлифован и для его насадки требуется минимальное усилие. Пример маркировки: В10, где В — условное обозначение конуса, а цифра 10 — диаметр хвостовика режущего инструмента. Такое крепление встречается чаще всего у шуруповёртов.
  • Резьбовое крепление. Резьба же бывает метрическая и дюймовая. Если на корпусе патрона выбита маркировка М13, то здесь резьба метрическая, 13 мм. Если она дюймовая — UNF с указанием диаметра ½ дюйма.

Однако чтобы обезопасить пользователя на все 100%, производитель импортных дрелей ещё и фиксирует патрон винтом, который служит стопором и надёжно крепит его к валу.

https://www.youtube.com/watch?v=hgDbfhxLZUQ

Винт имеет левую резьбу и очень часто, когда дрель ремонтируют неопытные люди, шлиц на винте под отвёртку срывают по незнанию, полагая, что там стандартная правая резьба — поэтому откручивать нужно его по часовой стрелке.

Зная конструктивные особенности собственной дрели, снять патрон не представляется большой проблемой.

Для того чтобы сменить этот элементнеобходимо подготовить следующие инструменты:

  • Трубный ключ № 2.
  • Молоток средних размеров. Примерно 400−500 гр.
  • Гаечные ключи.
  • Штангенциркуль № 1, 2 или 3.
  • Отвёртку с нужной формой и сечением лезвия.
  • Напильник личной или бархатный.
  • Наждачную бумагу.

В этом списке указан минимальный набор инструмента. Очень возможно, что во время работ понадобиться что-нибудь дополнительно.

Соединение резьбовое

Порядок действий при демонтаже:

  • Откручиваем стопорный винт против часовой стрелки.
  • Откручиваем патрон в том же направлении. Если на валу есть проточки — пользуемся гаечным ключом для фиксации.
  • Если сверло заклинило, то следует точными и лёгкими ударами молотка постучать по кулачкам сверху вниз.
  • Установка устройства осуществляется в обратном порядке.

Зафиксировав ту часть оснастки, на которой кулачки трубным (газовым) ключом № 2, нужно провернуть вал. Патрон должен легко открутиться после такого «настойчивого» вмешательства.

Соединение инструментальным конусом: демонтаж пошагово

Такой демонтаж производится с помощью молотка и выколотки из цветного металла: латунь, бронза, алюминий, медь. Впрочем, всё ещё встречаются и молотки такого типа.

Мягкий металл не принесёт оснастке повреждений в виде забоин и деформаций.

Необходимо выполнить следующие действия:

  1. Дрель держать рукоятью вверх.
  2. По тыльной стороне патрона деликатно по всей окружности обстучать молотком.
  3. После того как устройство демонтировано, нужно зачистить конус мелкой наждачкой. Крупные забоины, если таковые имеются, удалить при помощи напильника.
  4. Новый патрон вставляется в его штатное место и фиксируется ударом деревянного молотка (киянки).

Для старых дрелей, изготовленных ещё в советский период, применим ещё один способ. В них, на валу, между корпусом инструмента и патроном есть довольно большой зазор, а на валу выполнены лыски.

Слесари, как правило, поступали следующим образом:

  • Вставляли ключ в эти проточки.
  • Ударом молотка по рожковому ключу демонтировали зажимной инструмент.

Способ, конечно, не самый безопасный, учитывая, что ключ может отлететь по незапланированной слесарем траектории и нанести травму. Существует ещё разновидность дрелей, где в корпусе выполнена прорезь, в которую вставляется клин для выбивания патрона. Такие дрели могут иметь два конуса: один в патроне, а другой в дрели. Эти инструменты отличаются внушительными размерами и весом.

Дрели с конусом считаются более точными в ответственном сверлении, поскольку конус Морзе изготовлен с высокой степенью точности.

Кроме того, конический патрон можно снять съёмником, поскольку в каждой такой дрели, где даже нет резьбового отверстия под стопорный винт, есть сквозное отверстие.

И если воспользоваться съёмником с центральной шпилькой и упереть её в это отверстие, то закрепившись за её ответную часть тем, что имеет зацепы в виде мощных крючков также можно снять крепко прикреплённый патрон.

Такими съёмниками снимают, например, подшипники.

Замена на дрели Интерскол

Дрель Интерскол очень удобна, имеет эргономичную ручку. Низкая цена тоже является частой причиной её выбора покупателями.

Замена патрона на дрели Интерсколне представляет особых проблем:

  1. Откручивается стопорный винт. Для этого понадобится мощная отвёртка с крестовым лезвием. Перед откручиванием лучше капнуть под винт керосина или использовать смазку WD — 40. Этот метод эффективен тем, что оба упомянутых вещества отличаются высокой проникающей способностью и способны растворить засохшую смазку или ржавчину. Нужно помнить, что повредить шлиц винта достаточно легко, как и сорвать его головку. А если это всё же произошло, придётся высверливать винт либо другой дрелью, либо делать это в цеховых условиях, используя сверлильный или токарный станок. Высверливая винт, нужно постараться не повредить резьбу.
  2. Г-образный ключ-шестигранник, размером от 10 мм и больше зажимается в патроне короткой стороной.
  3. Резкий удар по длинной части ключа должен «сорвать» прикипевшую резьбу с места. Бить следует в направлении часовой стрелки. Последующее откручивание производится рукой.

Нельзя наносить удары молотком по самому патрону: можно не только его сломать, но и деформировать шпиндель. Это приведёт к тому, что понадобится разбирать всю дрель и ремонтировать её уже в специализированной мастерской.

https://www.youtube.com/watch?v=a_BjaY7zUpc

На некоторых моделях дрели этой марки на шпинделе (оси), на которую насажен патрон, есть специальные проточки (лыски) под гаечный рожковый ключ. Это позволяет надёжно зафиксировать ось перед откручиванием.

Если проточки отсутствуют, и способ с ударами по шестигранному ключу не помог, лучше всего частично разобрать дрель, открутив все саморезы и сняв крышку корпуса инструмента.

Можно зафиксировать вал следующим образом:

  • Зажать ладонью большую шестерню редуктора и крыльчатку вентилятора. Работать, конечно, лучше в прочных перчатках.
  • Открутить оснастку.

Сняв старый инструмент, установку нового узла нужно производить в обратной последовательности, не забывая смазывать резьбы шпинделя и винта.

Крайне нежелательно пользоваться смазками типа «Литол», поскольку, когда наступит очередь очередной замены, будут сложности ещё большие, чем, если бы резьба не смазывалась вообще. Делать это следует графитовой смазкой или же просто машинным маслом.

Как снять быстрозажимной патрон

Этот вид оснастки придумали в компании Bosch. Такие типы устройств широко применяются во многих дрелях фирм Бош, Макита, Хитачи, а также и в шуруповёртах. Они позволяют легко и без особых усилий менять свёрла, что особенно удобно при работе с большим количеством свёрл.

Понадобятся:

  1. Крестовая отвёртка или прямая.
  2. Шестигранный г-образный ключ.
  3. Молоток.

Далее:

  • Нужно выкрутить винт-стопор. Винты бывают под разные отвёртки.
  • Шестигранный ключ зажать в патроне короткой стороной.
  • Дрель или шуруповёрт нужно положить на край стола (верстака), так, чтобы устройство не лежало на столе.
  • Ударом молотка по не зажатому краю шестигранника наносим резкий удар. Направление — против часовой стрелки.

Пошаговая инструкция разбора

Иногда возникает необходимость его разборки по следующим причинам:

  1. Сильное засорение.
  2. Заклинило патрон.
  3. Износ кулачков.

Практика показывает, что самый простой и распространённый способ разборки осуществим при помощи перфоратора.

Пошаговая инструкция:

  • Снимаем пыльник с перфоратора.
  • Вставляем небольшой переходник.
  • Кулачки перфоратора задвигаем внутрь, разжимая патрон до максимума.
  • Между патроном и стеной закладываем какой-нибудь амортизационный материал, кусок структурированного полистирола, например, или резины.
  • Прижимаем перфоратор вместе с разбираемым патроном и амортизатором к стене.
  • Включаем перфоратор, поставив его в режим удара.
  • Через несколько секунд детали патрона будут раскручены, то есть патрон разобран.
  • Теперь следует вынуть кулачки и произвести визуальный осмотр.

Если дрелью пользовались для сверловки стен, то высока вероятность присутствия внутри оснастки пыли, цемента, мелких частиц кирпича и так далее. Необходимо извлечь весь мусор, если понадобится, промыть детали керосином. Потом, протерев детали, смазать их консистентной смазкой.

Важно — не менять кулачки местами. Для того чтобы этого избежать следует использовать маркировку, подписав каждый из них, а также и посадочные места.

Далее необходимо сделать следующее:

  1. Выдвигаем кулачки вперёд.
  2. Устанавливаем гайку (состоит из двух сухарей), с помощью которой ключом можно раскручивать и закручивать патрон на место.
  3. Кулачки прячем внутрь устройства путём его откручивания.
  4. Обойму патрона устанавливаем на место.
  5. Запрессовываем обойму. Это можно сделать различными способами, например, с помощью токарного станка. В этом случае передняя часть оснастки зажимается в патрон станка, а задняя поджимается задней бабкой. Более простой «домашний» метод заключается в следующем: берётся массивная металлическая плита, на которую ставится разбираемая оснастка. На верхнюю его часть кладётся толстая шайба из цветного металла. Нанося лёгкие удары молотком по шайбе, запрессовываем обойму на место.

Узел пригоден к дальнейшей эксплуатации.

📺 Видео

Переходник с резьбы м14 на патрон своими руками для миксераСкачать

Переходник с резьбы м14 на патрон своими руками для миксера

Патрон на болгарку без токаря, ломаю систему, делаю своими силами :))Скачать

Патрон на болгарку без токаря, ломаю систему, делаю своими силами :))

Подбор патрона для дрелиСкачать

Подбор патрона для дрели

Переходник на сверлильный патронСкачать

Переходник на сверлильный патрон

Сверлильный патрон на болгаркуСкачать

Сверлильный патрон на болгарку

Выбор патрона для дрели или шуруповёртаСкачать

Выбор патрона для дрели или шуруповёрта

Патрон для дрели быстрозажимной с резьбой под конусСкачать

Патрон для дрели быстрозажимной с резьбой под конус

Как легко снять патрон дрели или шуруповёртаСкачать

Как легко снять патрон дрели или шуруповёрта

Как снять патрон с любого шуруповёрта за 3 минутыСкачать

Как снять патрон с любого шуруповёрта за 3 минуты

Замена патрона дрели BOSCH GSB 13RE VS ИНТЕРСКОЛ ДУ-13/780ЭР обзор конструкцииСкачать

Замена патрона дрели BOSCH GSB 13RE VS ИНТЕРСКОЛ ДУ-13/780ЭР обзор конструкции

Как снять патрон с дрели если не откручивается болтСкачать

Как снять патрон с дрели если не откручивается болт

Посадить патрон на конус МорзеСкачать

Посадить патрон на конус Морзе

Как открутить патрон у дрели,в чем отличие от шуруповерта.Скачать

Как открутить патрон у дрели,в чем отличие от шуруповерта.

Ликбез по патронамСкачать

Ликбез по патронам

Как снять патрон с дрели ....Скачать

Как снять патрон с дрели ....
Поделиться или сохранить к себе:
