Фрезы по дереву для дрели: виды и особенности

Насадка На Дрель Для Фрезеровки Дерева

Для расширения функционала такого инструмента, как электродрель, прибегают к использованию ее в качестве фрезера по дереву.

Использование фрезы по дереву для дрели позволяет осуществлять различные виды обработки изделий из древесных видов материалов. Дрель в качестве фрезера подходит для выполнения черновых работ по дереву.

Выполнить чистовую обработку не получится, так как дрель имеет небольшую частоту вращения патрона, что не позволяет осуществлять качественную зачистку.

Содержание
  1. Классификация насадок для обработки древесины
  2. Особенности работы дрелью с фрезой
  3. Что учесть при выборе
  4. Вертикальный фрезер из дрели
  5. Выбираем насадки на дрель для обработки дерева – виды, характеристики и стоимость
  6. По виду абразива
  7. По степени обработки дерева
  8. По исполнению
  9. Насадки тарелочные
  10. Барабанные насадки
  11. Насадки чашечные
  12. Что учесть при выборе насадок на дрель
  13. Насадки для дрели по дереву и их виды. Шлифовка и полировка. Фрезеровка. Резка
  14. Виды насадок
  15. Шлифовка и полировка
  16. Выполнение отверстий большого диаметра
  17. Фрезеровка
  18. Резка
  19. Вкручивание саморезов
  20. Основные правила работы с дрелью и насадками
  21. Вывод
  22. Фрезы по дереву для дрели: виды и параметры
  23. Основные параметры и классификация
  24. Виды по назначению
  25. Виды по конструктивному исполнению
  26. Фрезерный станок из дрели своими руками
  27. Насадка на дрель для шлифовки, полировки и фрезерования: готовые и самодельные приспособления
  28. Ассортимент вспомогательных приспособлений
  29. Насадки на дрель, стоит ли покупать
  30. Типы насадок
  31. Для шлифовки и полировки
  32. Тарелочные
  33. Чашечные
  34. Дисковые и веерные
  35. Барабанные или цилиндрические
  36. Насадки для полировки
  37. Для криволинейной резки
  38. Для закручивания шурупов
  39. Самодельные приспособления для дрели
  40. Ограничитель угла просверливания
  41. Для вырезания круглых заготовок
  42. Переходник под миниатюрные сверла
  43. Приспособление для фрезерования
  44. 🎬 Видео

Классификация насадок для обработки древесины

Фреза по дереву для дрели представляет собой конструкцию, состоящую из хвостовика и рабочей области. Хвостовик фиксируется в патроне рабочего инструмента, а форма рабочей части зависит от определенного ряда выполняемых технологических операций, для которых предназначается насадка. Конструкция фрезы напоминает сверло, только рабочая часть устройства имеет различные формы.

Фрезы по дереву можно раз делить на два вида:

  1. Насадные. Предназначаются исключительно для работы на фрезерном станке, так как диаметр хвостовика составляет 32 мм.
  2. Пальчиковые или концевые. Предназначаются для применения, как на стационарных аппаратах, так и на дрелях. Диаметр хвостовика таких видов составляет от 8 до 12 мм.

Важно знать! Для дрели можно использовать только пальчиковые виды фрез.

Фрезерная насадка на дрель может быть использована для обработки следующих материалов:

  • древесина разных пород;
  • ДСП;
  • ДВП;
  • МДФ;
  • фанера.

В зависимости от обрабатываемого материала, следует использовать соответствующие насадки. Наиболее износостойкими являются насадки с твердосплавными напайками. Они изготавливаются из высокопрочных материалов.

Рассмотрим основные виды насадок для фрезера, которые при необходимости можно использовать дрели, для осуществления фрезеровочных работ:

  • Калевочная. Такая насадка применяется для округления углов, а также их шлифование.
  • V-образная. Такая насадка позволяет создать паз в обрабатываемом материале или вырез. При помощи такого вида фрезы осуществляются надписи и прочие узоры на древесине.
  • Дисковая. Если нужно сделать канавку, паз или выемку различного углубления, то применяется дисковый вид насадки.
  • Фальцевая. Используется для получения пазов под установку стекла.
  • Галтельная. Позволяют создать полукруглые канавки и применяются при производстве мебельных реек.
  • Шиповая. Используется для изготовления скрытых соединений, так как насадка оснащается режущей кромкой в виде обратного шипа.
  • Цилиндрическая. Применяется для обработки плоских поверхностей из дерева.
  • Торцевая. Оснащается торцевыми дисками, которые также применяются для обработки плоской поверхности.

Существует много разных вариантов фрез, использование которых зависит от планируемых работ по дереву. При выборе обязательно определитесь, какие варианты пазов необходимо получить, в конечном счете.

Важно знать! Дрель используется только для черновой обработки, поэтому не стоит рассчитывать на идеальную обработку данным инструментом.

Особенности работы дрелью с фрезой

О том, как правильно пользоваться фрезой, мало кто знает, так как для выполнения таких работ требуются некоторые знания и навыки столярного дела. Процесс фрезерования представляет собой обработку материала, посредством поочередной работы зубьев фрезы.

Инструмент для фрезерования должен иметь функции регулирования оборотов, а также глубины вхождения режущих кромок обрабатываемого изделия.

Обычно для таких целей применяется специальный фрезерный станок, но в домашних условиях для осуществления таких работ можно воспользоваться дрелью.

https://www.youtube.com/watch?v=cUQR2T_UEfw

Прежде чем выяснить, какая дрель подойдет для фрезеровки, следует знать, что используется такой инструмент в редких случаях.

Это обусловлено тем, что с помощью рассматриваемого изделия невозможно достичь высокой точности, так как данный инструмент не достаточно мощный и не имеет способности развивать большие обороты.

К недостаткам применения дрели в качестве фрезеровального аппарата относятся:

  • При изменении вектора нагрузки происходит негативное влияние на редуктор инструмента.
  • При работе дрелью с фрезой, она греется, необходимо давать инструменту часто отдыхать.
  • Высокая вероятность возникновения перекоса фрезы по отношению к заготовке.
  • Ненадежное крепление в патроне с горизонтальным валом.

Это говорит о том, что применять дрель постоянно в качестве фрезерного станка не рекомендуется. Это негативно отражается на инструменте, и при этом не всегда достигается удовлетворительный результат работы. Работая с фрезой на дрели, важно делать это не спеша и с особой осторожностью.

Важно знать! Если планируется длительная работа фрезой, то лучше всего использовать твердосплавную насадку.

После установки насадки в патрон инструмента, ее следует надежно зафиксировать, после чего приступать к выполнению работы.

Что учесть при выборе

При выборе важно учитывать главные параметры фрез, по которым они отличаются друг от друга. Они делятся на категории, а также на виды, в зависимости от того, какой материал и как планируется обрабатывать. Главными критериями выбора фрез под дрель являются:

  • Размер насадки.
  • Форма режущих ножей.
  • Угол заточки.
  • Материал изготовления изделия.
  • Назначение.

Опираясь на данные параметры, можно совершать соответствующий выбор изделий.

Вертикальный фрезер из дрели

Если необходимо обработать древесину, но в наличии отсутствует фрезерный станок, стоимость которого довольно высокая, то для черновой обработки вполне сойдет и ручная электродрель. При этом для получения максимально качественного результата работы фрезой, инструмент должен быть закреплен на стационарном или самодельном станке.

Актуальность вопроса о том, как сделать фрезерный станок из дрели своими руками, становится все больше. Сделать его можно, но для этого придется изготовить некую специальную установку. Имея такую установку, можно приобретать набор фрез по дереву, после чего открывать столярную мастерскую.

Самодельный фрезерный станок из дрели для бизнеса, конечно, не подходит, но при этом для домашнего применения он будет в самый раз. Процесс изготовления такого фрезерного станка в, общих чертах, выглядит следующим образом:

  1. Изготовление стола. Сделать его можно из любой имеющейся в наличии древесины, но главным условием является его надежность и устойчивость.
  2. Изготовление площадки-ограничителя. Это вертикальная конструкция, посредством которой обеспечивается нужное положение дрели по отношению к обрабатываемой детали. Для изготовления можно использовать лист ДСП.
  3. Монтаж инструмента. На площадке с ограничителями необходимо установить дрель посредством специального каркаса, выполненного из ДСП и болтовых соединений.
  4. Монтаж ручки управления или ходового винта. Это такой элемент, посредством которого оператор может управлять заглублением фрезы, установленной в инструменте. Изготавливается в любом удобном исполнении.

Дополнительно можно вывести кнопки управления дрелью в более удобное место. После изготовления такого станка, можно испытать его в действии. Такой самодельный инструмент обязательно найдет свое применение не только в качестве фрезеровального станка, но и сверлильного.

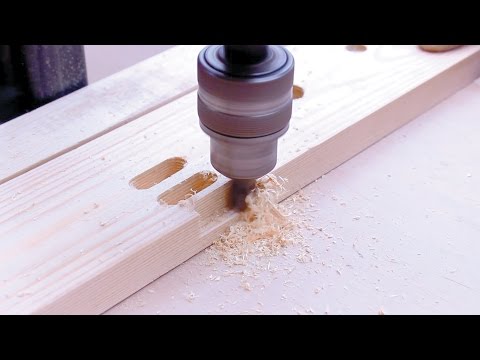

Видео:Фрезерная насадка на дрель.Скачать

Фрезерная насадка на дрель.

Выбираем насадки на дрель для обработки дерева – виды, характеристики и стоимость

Насадка На Дрель Для Фрезеровки Дерева

Применение специальных приспособлений, зажимаемых в патроне данного электроинструмента, делают его поистине многофункциональным. Например, им можно даже раскраивать листовое железо.

Учитывая многообразие насадок на дрель для обработки дерева, в одной статье нереально подробно остановиться на каждой из них.

Разберемся лишь с насадками, позволяющих с помощью дрели качественно и быстро производить поверхностную механическую обработку дерева.

В чем она заключается? Предварительная зачистка поверхности (грубая), удаление заусениц, шлифовка и доведение до зеркального блеска (полировка). Все другие технологические операции с деревом – фрезеровка, сверление, вкручивание крепежных элементов, резка – к понятию «обработка» не относятся.

Из этого автор и исходит. Разница в перечисленных видах работ применительно к насадкам – в скорости вращения патрона дрели и разновидности приспособления. А какое именно выбрать, решается главным образом исходя из требуемой степени обработки дерева и его породы (то есть плотности структуры).

По виду абразива

  • Жесткая ткань.
  • Поролон.
  • Пластик.
  • Бумага наждачная разной зернистости.
  • Резина.
  • Кордщетка.

По степени обработки дерева

  • Абразивные (грубые).
  • Шлифовочные.
  • Полировочные (мягкие и супермягкие насадки).

По исполнению

В зависимости от конфигурации насадки используются не только для поверхностной обработки дерева. С их помощью можно шлифовать (полировать) отверстия (как замена шлифмашинки). Это несложно сделать приспособлениями цилиндрическими (тонкими) или конусными.

Насадки тарелочные

Выпускаются в нескольких модификация. Разница – в виде абразивного материала. Если требуется шлифовка дерева, то это резина (более предпочтительный вариант) либо пластик. Для полировки целесообразно приобретать насадки, на рабочей части которых зафиксирована мелкозернистая наждачка. Ими можно добиться более качественной (тонкой) обработки древесины.

https://www.youtube.com/watch?v=jaegFZi0HoY

Рекомендация – эффективная обработка дерева насадкой на дрель тарелочного типа затруднена тем, что сложно удержать дрель в строго вертикальном положении. Чтобы добиться хорошего результата, инструмент желательно зафиксировать, а заготовку перемещать относительно рабочей части. Станок для крепления дрели несложно собрать самостоятельно.

Цена – от 162

В продаже встречаются насадки, в которых предусмотрено регулирование угла штыря крепления абразива. Но стоят они довольно дорого, да и не в каждом магазине их можно приобрести. Поэтому станок с возможностью изменения положения дрели – более приемлемое решение.

Барабанные насадки

В основном используются для обработки торцевых частей деревянных заготовок и отверстий. Имеют цилиндрическую форму и отличаются способом крепления наждачной ленты – с помощью болта или специальных надувных блоков. Некоторые разновидности насадок данного типа в быту применяются и для ощипывания (на малой скорости) птиц, когда речь идет о большом объеме работы.

Цена – от 178

Насадки чашечные

Сортамент значительный. Отличия и в размерах, и в абразивном материале. Это могут быть как металлические «ворсинки» (жесткая проволока), так и плотная ткань, кожа, войлок и даже поролон. Выбор приспособления определяется нужной степенью обработки дерева. Если требуется добиться более резкого выделения текстуры материала, то выборка мякоти древесины производится именно такими насадками.

Цена – от 189

Разновидностью приспособлений данной группы являются насадки дисковые. В чем разница, понятно из рисунка (ворсинки расположены диаметрально).

Цена – от 398

К этому виду насадок можно отнести и веерные приспособления. Их еще называют лепестковыми.

Основное предназначение – полировка дерева на заключительном этапе обработки.

Цена – от 65

Что учесть при выборе насадок на дрель

  • С помощью насадок, например, тех же шлифовальных, можно обрабатывать не только дерево, но и другие материалы – металл, стекло, керамику и так далее. Нужно лишь выбрать соответствующую модификацию приспособления.
  • По отзывам мастеров-практиков, идентичные насадки от разных производителей могут сильно отличаться эффективностью и длительностью использования. Поэтому не стоит экономить на приобретении изделий малоизвестного бренда. Не факт, что такое приспособление после кратковременного применения не придет в негодность.
  • Даже дорогая насадка обойдется значительно дешевле, чем специальный электроинструмент. Например, машинка шлифовальная, к которой еще придется дополнительно приобретать соответствующие принадлежности (полотно, круг и тому подобное) в зависимости от типа изделия.
  • При выборе любой насадки следует ориентироваться на такие особенности своей электродрели: мощность, размер патрона, возможность регулирования оборотов. Иначе удобство использования приспособления и высокое качество обработки дерева не гарантированы.

В статье рассмотрены основные разновидности насадок для дрели.

Каждая группа выпускается в нескольких модификациях; кроме того, производители регулярно поставляют на рынок какие-то новинки. Поэтому выбор по размерам, конфигурации, абразиву нужно делать под конкретную технологическую операцию, тем более что он есть, и довольно большой. Этим можно добиться максимально качественного результата в обработке дерева.

Учитывая, что всего предусмотреть невозможно, особенно не имея большого практического опыта работы с насадками, приобретать их лучше в специализированных магазинах. Ориентируясь на характеристики дрели покупателя, продавец поможет сделать оптимальный выбор.

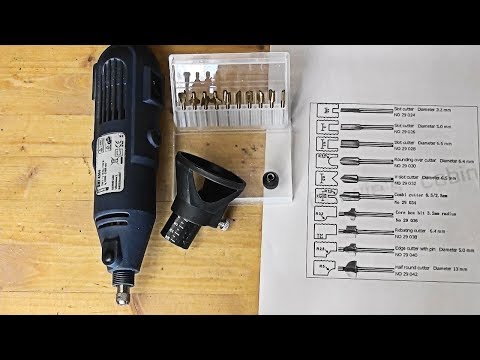

Видео:НИЧЕГО СЕБЕ НАСАДКИ! 23 НАСАДКИ ДЛЯ ДРЕЛИ, ШУРУПОВЕРТА и БОЛГАРКИ ИЗ КИТАЯ С ALIEXPRESSСкачать

НИЧЕГО СЕБЕ НАСАДКИ! 23 НАСАДКИ ДЛЯ ДРЕЛИ, ШУРУПОВЕРТА и БОЛГАРКИ ИЗ КИТАЯ С ALIEXPRESS

Насадки для дрели по дереву и их виды. Шлифовка и полировка. Фрезеровка. Резка

Насадка На Дрель Для Фрезеровки Дерева

Все фото из статьи

Основное назначение дрели при работе с деревом – просверливание отверстий. Однако, этот инструмент гораздо более функциональный, чем многие полагают. Для расширения его функциональности используют специальные насадки по дереву, которым, собственно, и посвящена эта статья.

Электродрель с насадкой

Далее мы рассмотрим, какие существуют насадки на дрель для обработки дерева, и для каких целей их используют.

Виды насадок

Далеко не все знают, что при помощи насадок помимо высверливания отверстий дрелью можно выполнять множество других операций, таких как:

Правда, сразу следует сказать, что насадки не являются полноценной заменой специальному оборудованию. Качество операций, выполненных с их помощью, уступает отдельным инструментам. Однако в некоторых случаях они способны значительно упростить обработку древесины своими руками.

https://www.youtube.com/watch?v=F7KivNMgmI8

Ниже подробней ознакомимся со всеми видами насадок для выполнения вышеперечисленных работ.

Барабанная насадка для дрели для шлифовки дерева

Шлифовка и полировка

Насадок для шлифовки и полировки деревянных поверхностей существует множество видов, ниже перечислены основные из них:

Тип операцииВиды насадок
ШлифованиеНасадки данного вида представляют собой стержень с закрепленным на нем шлифовальным материалом, в качестве которого может использоваться:

  • Наждачная бумага;
  • Специальные щетки;
  • Жесткая ткань, такая как войлок.

По типу конструкции и форме шлифовальные головки бывают следующих видов:

  • Тарелочные – выполнены по аналогии дисков, предназначенных для обычных шлифовальных машин, единственное, вместо резьбы они имеют штырь для фиксации в патроне.
  • Чашечные – представляют собой чашку с щеткой. Обычно их используют для удаления старой краски с древесины и прочей грубой обработки.
  • Барабанные – представляют собой цилиндр, на стенках которого закреплена наждачная бумага. Такие головки можно использовать для обработки поверхности внутри отверстий, а также торца досок.
  • Лепестковые – на штоке данного инструмента крепится большое количество лепестков наждачной бумаги. При помощи таких насадок может выполняться радиусная шлифовка дерева дрелью, а также обработка деталей со сложной поверхностью.
ПолированиеНасадки для полировки напоминают вышеописанные головки, разница заключается лишь в том, что наполнитель выполнен из мягких материалов, соответственно они обеспечивают более тонкую обработку поверхности. Чаще всего эти изделия имеют вид диска, выполненного из мягкого материала, на котором закреплен поролон, фетр, войлок или другой мягкий наполнитель.По степени мягкости полировальные наконечники делятся на следующие типы:

  • Жесткие;
  • Средние;
  • Мягкие;
  • Супермягкие.

Кроме того, они могут различаться формой и размерами, что позволяет подобрать наиболее оптимальный наконечник для полировки того или иного типа поверхности. К примеру, конусные и тонкие цилиндрические насадки можно использовать для полировки отверстий.

Войлочные наконечники для полировки

Выбор насадки в данном случае зависит от выполняемой операции. К примеру, если необходимо обработать поверхность в труднодоступном месте, отличным вариантом является шлифовальная насадка на дрель для дерева лепесткового типа. Если же нужно поверхность очистить от краски или обновить, следует отдать предпочтение чашечным насадкам.

Перьевые сверла

Выполнение отверстий большого диаметра

Для выполнения отверстий большого диаметра применяются насадки нескольких типов:

  • Перьевые сверла – благодаря плоской режущей части и особой заточке они позволяют выполнять отверстия в древесине, ДСП, фанере и ОСБ диаметром до 60 мм. Следует отметить, что перьевые сверла бывают не только по дереву, но и по металлу.

Насадка с набором коронок по дереву

  • Коронка для дрели по дереву – позволяет высверливать в древесине отверстия диаметром до 100 мм.
  • Сверло Форстнера – обладает центрирующим острием. При помощи такого сверла можно выполнять глухие отверстия, к примеру, для монтажа петель при изготовлении мебели.

На фото — сверла Форстнера

Совет! При выполнении отверстия в ДСП и прочих подобных материалах не стоит сильно прижимать дрель, так как это может привести к возникновению сколов и трещин.

Надо сказать, что в продаже имеются специальные приспособления, которые позволяют менять угол сверления. Их назначение заключается в обеспечении удобства сверления в труднодоступных местах.

Цилиндрическая фреза по дереву для дрели

Фрезеровка

При помощи специальных наконечников дрель можно использовать даже для фрезерования деревянных деталей.

Прием фрезы (шарошки) бывают различных видов:

  • Цилиндрические;
  • Торцовые;
  • Концевые;
  • Дисковые;
  • Фасонные и пр.

Выбор фрезы зависит от типа выполняемой операции. К примеру, если необходимо сделать в детали канавки, используют дисковые шарошки по дереву для дрели. Для выполнения сложных вырезов лучше использовать фасонные фрезы.

https://www.youtube.com/watch?v=24GRpUoMfDs

Также следует отметить, что шарошки различаются формой зубьев, которые бывают:

  • Остроконечными;
  • Затылованными.

Затылованные хороши тем, что при необходимости их можно переточить, в то время как остроконечные зубья не восстанавливаются.

Насадка для резки дерева

Резка

Насадка на дрель для резки дерева представляет собой достаточно сложный механизм, который работает по принципу электролобзика. С его помощью можно резать древесину толщиной до 20 мм, а также фанеру и ДСП.

Кроме того, насадку можно использовать для резки пластика и даже стали. Таким образом, данное устройство будет полезным каждому домашнему мастеру, если, конечно, отсутствуют специальные инструменты для резки того или иного материала.

Правда, следует отметить, что цена такой насадки довольно высокая, что объясняется сложностью ее механизма.

Совет! Прежде чем сделать внутренний рез насадкой-лобзиком, необходимо просверлить отверстие, по диаметру равное ширине пилки.

Насадки для вкручивания саморезов

Вкручивание саморезов

Насадка для вкручивания саморезов представляет собой наиболее простой вид наконечника. Правда, следует отметить, что использовать его можно только с теми типами дрелей, которые обладают опцией понижения оборотов.

Данные изделия, как правило, продаются в наборах, в которых присутствуют головки нескольких диаметров. Это позволяет работать с саморезами и шурупами разных размеров.

Вот, пожалуй, и все наиболее распространенные типы насадок. Надо сказать, что существуют также менее востребованные наконечники, к примеру, гибкие сверла на тросиках, которые позволяют выполнять отверстия в труднодоступных местах, а также угловые насадки, позволяющие превратить дрель в угловую шлифовальную машинку. Правда, в продаже их можно встретить гораздо реже.

Дрель с угловой насадкой

Основные правила работы с дрелью и насадками

В процессе использования электродрели, как и любых других электроинструментов, должна строго соблюдаться инструкция по эксплуатации и правила техники безопасности.

Ниже приведем основные из них:

  • Перед обработкой заготовку необходимо надежно закрепить.
  • Насадка должна надежно фиксироваться в патроне. Если присутствует люфт, работать с ней запрещено.
  • При работе с дрелью ее необходимо удерживать двумя руками, особенно это касается мощных моделей.
  • Нажим не должен быть чрезмерным.
  • Запрещено включать режим реверса до полной остановки дрели.
  • При работе необходимо использовать средства индивидуальной защиты – перчатки и очки.
  • После завершения работы некоторое время нельзя прикасаться к сверлу или другому наконечнику, так как можно получить ожог.

Обратите внимание! Не стоит пытаться сделать насадку или переходник самостоятельно. Дело в том, что электродрели работают на высоких оборотах, в результате чего некачественная или несбалансированная насадка может нанести травму.

Соблюдение этих нехитрых травм позволит сделать работу безопасной, что самое главное при выполнении любых строительных операций.

Вывод

Благодаря большому количеству существующих насадок по обработке дерева, дрель является одним из наиболее функциональных инструментов.

Особенно имеет смысл использовать всевозможные наконечники в тех случаях, когда необходимость в обработке деревянных деталей возникает лишь время от времени.

Конечно, для частой и тем более профессиональной работы необходимо приобрести отдельные инструменты.

Ознакомиться с некоторой дополнительной информацией по озвученной выше теме можно из видео в этой статье.

Видео:Может ли стойка для дрели заменить фрезер? Обзор стойки для дрели "Диолд", стоит ли брать?Скачать

Может ли стойка для дрели заменить фрезер? Обзор стойки для дрели "Диолд", стоит ли брать?

Фрезы по дереву для дрели: виды и параметры

Насадка На Дрель Для Фрезеровки Дерева

Чтобы значительно расширить функциональные возможности обычной электрической дрели, предназначенной только для сверления, можно использовать такой инструмент, как фреза по дереву для дрели.

Применяя электроинструмент с этой рабочей насадкой, можно эффективно осуществлять различные виды обработки изделий из древесных материалов.

Правильно подбирая такой фрезу под определенные задачи, можно выполнять с ее помощью как черновую, так и чистовую обработку.

Дрелью можно выполнять ряд фрезеровочных операций

https://www.youtube.com/watch?v=HayBsDwgQtk

Конструкцию фрезы по дереву на дрель составляют хвостовик и рабочая часть, которая изначально затачивается под определенные технологические операции.

Для выполнения такой заточки используется высокоточное оборудование, в конструктивных элементах которого не должно быть люфта.

Как параметры заточки, так и твердость материала изготовления фрезы, в качестве которого используют специальные сорта стали, подбирают в зависимости от того, какими характеристиками обладает обрабатываемая древесина.

Все фрезы по дереву делятся на две категории:

  • насадные, диаметр посадочной части которых составляет 32 мм (они предназначены для установки в шпиндель стационарного фрезерного станка);
  • концевые, которые также называют пальчиковыми (их посадочная часть (хвостовик) может иметь диаметр 8 или 12 мм, они устанавливаются как на стационарный фрезерный станок, так и на ручную дрель).

Основные типы фрез по дереву

Следует иметь в виду, что фреза по дереву, устанавливаемая на дрель (как, впрочем, и фрезы по металлу на дрель), может быть только концевого типа.

Для обработки различных древесных материалов (натуральный массив, фанера, МДФ, ДСП и др.) используются различные типы фрез.

При этом более износостойкими и, соответственно, долговечными являются фрезы, предназначенные для обработки фанеры.

Они не перетачиваются в процессе эксплуатации, поскольку оснащены режущими пластинами из твердого сплава, что и повышает ресурс их эффективного использования.

Основные параметры и классификация

Параметрами, по которым фрезы для дрели, предназначенные для обработки дерева, разделяют на различные категории, являются:

  1. основное назначение;
  2. размеры;
  3. форма, которую имеет режущая часть;
  4. конструктивные особенности;
  5. материал изготовления.

Основные геометрические параметры фрезы по дереву

Виды по назначению

Для выполнения фрезерных работ по дереву с использованием электрической дрели сегодня применяют множество инструментов, так как технологические операции с этим материалом могут быть различными. В зависимости от основного назначения среди фрез по дереву выделяют следующие виды.

Калевочные

При помощи такого инструмента осуществляют скругление углов изделий из дерева.

V-образные

Эти фрезы используют для вырезания V-образных пазов на плоских деревянных поверхностях. При помощи такого инструмента на изделии можно выполнять различные узоры и надписи, а также обрабатывать кромки.

Пазовые фрезы

Дисковые

Это фрезы по дереву, при помощи которых на поверхности обрабатываемого изделия вырезаются пазы и канавки различной ширины и глубины.

Фальцевые

Такие фрезы по своему назначению схожи с дисковыми, но позволяют создавать более широкие канавки на поверхности изделия. Фрезы именно данного типа используются в оконном производстве, где с их помощью в деревянных рамах вырезают пазы для размещения стекла.

Галтельные

При помощи фрез данного типа на торце обрабатываемого изделия можно создавать полукруглые канавки. Галтельные фрезы по дереву, оснащенные опорным подшипником, используются для изготовления декоративных мебельных реек.

Шиповые

Это инструменты с режущей частью, выполненной в форме обратного конуса. С их помощью в изделиях из дерева можно создавать пазы типа «ласточкин хвост». Именно такие пазы используются для создания открытых и скрытых шиповых соединений двух и более деталей, изготовленных из древесины.

Кромочные (четвертные)

Такие фрезы по дереву предназначены для обработки краев деревянных изделий. Конструкция кромочной фрезы может содержать подшипник, который, упираясь в край обрабатываемого изделия, обеспечивает ее правильное положение и ограничивает глубину ее врезания.

Фрезы кромочные

Цилиндрические

Фрезы по дереву данного типа могут изготавливаться с прямыми или винтовыми режущими кромками. При помощи таких инструментов выполняется обработка плоских поверхностей.

Торцевые

Эти фрезы также предназначены для обработки плоской поверхности. В отличие от цилиндрических, они имеют режущие зубья на торцевой части.

Конусные

С помощью данных фрез снимают фаски с кромок обрабатываемого изделия. Такая фреза по дереву, используемая для установки на дрель, также может иметь в своей конструкции упорный подшипник, ограничивающий глубину врезания инструмента в древесину.

Концевые

Эти фрезы по дереву применяют для создания на поверхности обрабатываемого изделия сложных выемок и углублений.

Фасонные

Это фрезы, используемые для формирования на поверхности изделия из дерева элементов, отличающихся сложной конфигурацией.

https://www.youtube.com/watch?v=PYS-XhoPLRI

Фасонные фрезы

Виды по конструктивному исполнению

Фрезерный инструмент, используемый в комплекте с дрелями, может иметь различное конструктивное исполнение. Так, различают цельные и сборные фрезы по дереву, которые также следует выбирать в зависимости от характеристик материала, который предстоит обрабатывать.

Фрезы цельного типа производят из одной стальной заготовки, соответственно, их корпус и режущая часть выполнены из металла одной марки. Такие инструменты отличаются невысокой стоимостью, но использовать их можно для обработки не слишком твердых материалов. Естественно, рабочий ресурс фрез данного типа невелик.

Фрезы цельные из инструментальной стали

Более износостойкими и долговечными являются фрезы по дереву сборного типа, корпус которых изготовлен из обычной стали. Их режущие зубья – это твердосплавные пластины, которые фиксируются на теле инструмента при помощи пайки и не перетачиваются в процессе эксплуатации. При помощи таких фрез можно осуществлять обработку более твердых материалов с высокой производительностью.

Фрезы по дереву с твердосплавными резцами

Вне зависимости от типа фрез по дереву для дрели их режущие зубья могут быть заостренными или затылованными. У первых передняя и задняя поверхности являются плоскими, а их заточка выполняется по задней поверхности.

Большим недостатков фрез с режущими зубьями данного типа является то, что при их переточке могут измениться геометрические параметры инструмента, в частности его диаметр. Подобного недостатка лишены фрезы с затылованными зубьями, у которых плоской является только передняя поверхность.

Поскольку заточка такого инструмента выполняется именно по передней поверхности, осуществлять данную процедуру можно неоднократно, не переживая за то, что геометрические параметры фрезы изменятся.

Фрезерный станок из дрели своими руками

Учитывая тот факт, что серийный фрезерный станок относится к дорогостоящему оборудованию, вопрос о том, как сделать небольшой фрезер из дрели, является очень актуальным. Такой станок, используемый в комплекте с фрезами по дереву, устанавливаемыми на дрель, является незаменимым при строительстве и ремонте загородного дома, а также при выполнении многих других работ.

Самодельный станок из дрели

Приступая к изготовлению самодельного фрезера, необходимо в первую очередь сделать для него стол, который должен быть устойчивым и надежным. Для этого часто используют фанеру, толщина которой не должна быть меньше 12 мм. Опорные элементы можно выполнить из четырех деревянных брусков.

Важной частью такого самодельного устройства является площадка-ограничитель, задача которой состоит в том, чтобы обеспечить правильное положение фрезы по отношению к обрабатываемой поверхности. Изготовить такую площадку можно из листа ДСП или толстой фанеры, вырезав кусок требуемого размера и закруглив его углы.

В центре площадки-ограничителя высверливается отверстие, которое необходимо для выхода фрезы по дереву.

Устройство механизмов вертикального перемещения и закрепления дрели

Сама дрель при помощи хомутов фиксируется на стойке, которую изготавливают из ДСП. Длина такой стойки должна примерно соответствовать длине самой дрели, а ее ширина быть достаточной для того, чтобы разместить на ней электроинструмент и крепежные элементы. Стойка и площадка-ограничитель соединяются между собой строго под углом 90°.

Фиксируя дрель на стойке при помощи хомутов, следует размещать ее так, чтобы вставленная в ее патрон фреза выходила за пределы поверхности площадки-основания на требуемую величину.

Чтобы увеличить прочность полученной конструкции, можно дополнительно укрепить ее при помощи куска ДСП, соединяемого саморезами со стойкой и площадкой-ограничителем.

Самодельный координатный стол для станка

Используя обычную дрель, можно изготовить еще более функциональный и удобный в использовании фрезерный станок, если установить электроинструмент на самодельную станину, оснащенную стойкой с простейшим микролифтом. Сделать такой станок также можно из древесины, кроме ходового винта, по которому будет перемещаться микролифт с закрепленным на нем инструментом.

И в заключение небольшое видео о работе самодельного фрезера, изготовленного из дрели в условиях домашней мастеркой.

Видео:Ручной фрезер из болгарки за пять минут.Скачать

Ручной фрезер из болгарки за пять минут.

Насадка на дрель для шлифовки, полировки и фрезерования: готовые и самодельные приспособления

Насадка На Дрель Для Фрезеровки Дерева

Одним из самых востребованных электроинструментов, который с одинаковым успехом используется на производстве и в быту, является электродрель.

Дрель – помощник универсальный. Расширить ее возможности несложно, надо лишь купить дополнительные насадки, а их великое множество. Одни позволяют бурить стены, другие – перемешивать строительные смеси, третьи помогут раскроить листовой материал.

На завершающей стадии изготовления различных декоративных изделий незаменима насадка для шлифовки дерева, с ее помощью можно создать идеально ровную поверхность. При этом не придется тратиться на покупку полноценной шлифовальной машинки.

Ассортимент вспомогательных приспособлений

Насадки на электродрель – сменный инструмент различного предназначения, который приводится в действие двигателем дрели. Для фиксации в патроне каждая из них имеет соединительный штырь. Правильно выбранная насадка поможет выполнить целый ряд работ без необходимости покупки дорогостоящего инструмента.

https://www.youtube.com/watch?v=2mJhqjL4SI0

Среди прочего:

  • удаление следов коррозии с поверхности металла;
  • удаление старого лакокрасочного покрытия;
  • зачистка сварных швов, удаление заусениц;
  • фрезерование мягкого материала;
  • полировка изделий из металла, в том числе со сложной геометрией;
  • шлифовка внутренней поверхности отверстий;
  • шлифовка поверхности древесины;
  • полировка изделий, покрытых лаком;
  • полировка стекол и шлифовка их кромок;
  • шлифовка и полировка различных мелких деталей.

Промышленность предлагает широкий ассортимент готовых дополнительных приспособлений, поэтому для любого вида работ можно подобрать подходящий инструмент. Некоторые разновидности насадок можно использовать совместно, что позволяет превратить дрель в небольшой портативный станок.

Выбирая насадку, помимо ее предназначения, стоит обращать внимание на фирму-изготовителя и страну производства. Слишком часто можно встретить дешевый некачественный инструмент, использование которого не даст желаемого эффекта, а в некоторых случаях может стать причиной серьезной травмы.

Насадки на дрель, стоит ли покупать

Чаще всего электродрель с насадками используется в случае отсутствия специального инструмента, а его покупка неоправданна. Например, не стоит покупать шлифовальную машинку, если требуется зачистить одну-единственную заготовку. Гораздо практичнее купить дрель с комплектом насадок и пользоваться ею как универсальным инструментом.

Нельзя не отметить, что выбор приспособлений для дрели очень широк. Они не ограничиваются простым инструментом для шлифовки и полировки. В случае необходимости дрель может взять на себя роль фрезера, шуруповерта, электролобзика, строительного миксера и даже ножниц по металлу.

Обратите внимание! Плюс ко всему дрель с насадкой – отличный вариант для обработки заготовки в труднодоступных местах.

Из недостатков данного инструмента можно упомянуть разве что небольшую эффективность электродрели при работе с некоторыми видами насадок, к примеру, шлифовать большую площадь гораздо легче полноценной шлифмашинкой. Тем не менее, учитывая доступную цену даже самых качественных насадок, набор основных из них должен быть в каждой домашней мастерской.

Типы насадок

Существует огромное количество приспособлений для дрели. Некоторые из них предназначены для удобства сверления, другие позволяют создавать отверстия большого диаметра, третьи помогают в шлифовке и полировке. Существуют и узкоспециальные приспособления, к примеру, фреза для мини-дрели по дереву, превращающая ручной инструмент в фрезерный мини-станок.

Далеко не всегда требуется строго вертикальное отверстие, проходящее через всю заготовку. Бывают случаи, когда необходимо сверлить под точно заданным углом, к тому же несколько параллельных отверстий. Тут на помощь мастеру придет ограничитель угла сверления. В основном это легкие конструкции, которые надеваются на дрель и обеспечивают точное ее позиционирование.

Еще одно полезное приспособление для электродрели – ограничитель глубины. Ограничитель входит в базовый комплект поставки практически любой дрели. Устройство отличается крайней простотой – это металлический стержень, который не позволяет сверлить глубже заданного значения.

Для шлифовки и полировки

Одними из наиболее востребованных насадок являются приспособления для шлифовки и полировки поверхностей металлических и деревянных изделий. Они заметно отличаются между собой по исполнению и назначению.

Тарелочные

Являются практически полным аналогом шлифовальных тарелок, которые используются в электрических шлифмашинках. Единственное отличие – вместо присоединительной резьбы имеют штырь, который зажимается в патрон. Собственно, в случае необходимости для дрели можно использовать рабочую часть шлифовальной машинки, предварительно вкрутив в нее обычный болт.

Материал, из которого изготавливается данная насадка, может быть любым. Существуют металлические модели, пластиковые, часто встречаются резиновые. Последние точно повторяют контуры обрабатываемой детали, создавая идеально ровную поверхность. Режущая часть данной насадки – наждачная бумага. Она продается в виде готовых дисков, имеющих специальное покрытие, предотвращающее проскальзывание.

Чашечные

Насадки чашечного типа применяют для черновой обработки заготовки. С их помощью удаляют старое лакокрасочное покрытие с дерева, снимают окалину с металла, удаляют ржавчину. Конструктивно это корпус в форме чаши, внутри которого уложена жесткая щетина из пружинистой проволоки. На дне чашки имеется штырь для фиксации в патроне дрели.

Дисковые и веерные

Дисковые насадки имеют устройство, подобное чашечным.

Единственное различие состоит в том, что щетка не ограничена размерами корпуса, а напротив, выходит из него, образуя своеобразное колючее «солнышко».

Насадка удобна для обработки больших поверхностей, но требует осторожности во время работы – одного непродуманного движения достаточно, чтобы испортить изделие, а возможно, и получить травму.

https://www.youtube.com/watch?v=SwPi_Do-q0Y

Похожую конструкцию имеют веерные насадки. Их рабочая часть – лепестки из наждачного материала на матерчатой основе. Данной насадкой удобно работать с алюминиевыми деталями, очищать литые заготовки от шлака.

Барабанные или цилиндрические

Насадки, имеющие форму цилиндра, снаружи которого закреплен абразивный материал (наждачная бумага), предназначены для обработки внутренних поверхностей цилиндрических отверстий. Чаще всего изготавливаются из металла или резины. Подбирая зернистость шкурки данным приспособлением, можно обрабатывать самые различные материалы, от дерева до металла и стекла.

Насадки для полировки

Завершающей фазой обработки изделия является его полировка. Полируют детали, прошедшие фрезеровку и покрытые лаком.

Данная процедура выполняется с помощью специальных паст, которые наносят на мягкую подвижную поверхность. В качестве таковой может использоваться войлок, кожа, поролон или ткань.

Конструктивно данная насадка – диск из мягкого материала, в центре которого установлен штырь для крепления в патроне.

Для криволинейной резки

Существует интересное устройство, позволяющее превратить дрель в электролобзик. Устройство фиксируется в патроне и дает возможность резать листовой материал на основе дерева, пластик и даже тонкий листовой металл. Режущий инструмент – подвижная пилочка.

Данное приспособление – полезная вещь в домашнем хозяйстве, но насадка имеет достаточно высокую цену. Если делать криволинейные пропилы требуется часто, стоит рассмотреть вопрос покупки недорогого электролобзика.

Существуют и другие подобные приспособления. Большой популярностью пользуются насадки на дрель для сверления круглых отверстий по дереву. Они помогают преодолеть ограничение на размер сверла, характерное для большинства моделей и просверлить отверстие любого диаметра.

Для закручивания шурупов

Пожалуй, это самая простая и востребованная насадка из всех существующих, по сути это закаленная бита с крестом под разные размеры шурупов. Достаточно зажать ее в патрон, и электродрель с легкостью заменит шуруповерт. Единственное условие использования насадки – дрель должна иметь регулятор оборотов.

В продажу поступают и более сложные устройства, позволяющие закручивать шурупы под разными углами. Отдельно можно отметить гибкие приспособления с тросом в оболочке. С их помощью можно работать в самых труднодоступных местах.

Самодельные приспособления для дрели

Несмотря на то, что промышленность предлагает широкий ассортимент насадок, как в наборах, так и по отдельности, домашние умельцы часто изготавливают различные дополнения для дрели своими руками. Подобное стремление может быть вызвано целым рядом причин. У кого-то в нужное время не оказывается подходящей насадки, кого-то не устраивает качество тех, которые поступают в продажу.

Ограничитель угла просверливания

Очень полезное и очень простое устройство – ограничитель угла. Отдельно стоит отметить, что эта насадка выполняет сразу две функции. Она обеспечивает точный угол хода сверла и ограничивает глубину отверстия.

Основная часть насадки – хомут с утолщением в верхней части. Хомут крепят на корпусе дрели. В утолщении делают два отверстия диаметром 6 мм. Из проволоки такого же диаметра выгибают упорную скобу с требуемым углом. На скобу крепят упор, позволяющий регулировать глубину отверстия. Нелишним будет сделать несколько сменных скоб с наиболее ходовыми параметрами.

Для вырезания круглых заготовок

Основа многих самоделок – круг из фанеры или другого листового материала. Чаще всего его вырезают с помощью электролобзика, но то же самое можно сделать и с помощью дрели. Для этого нужно лишь изготовить простенький держатель, работающий по принципу циркуля.

Устройство представляет собой штырь, который на хомуте крепится к корпусу дрели. По штырю передвигается вертикальный упор, он фиксируется в требуемом положении. Упор заостренным концом удерживается на заготовке, вращающееся сверло вырезает круг. Вместо сверла лучше использовать цилиндрическую фрезу, с ее помощью легко сделать качественный срез, не прилагая особых усилий.

Переходник под миниатюрные сверла

Патрон обычной дрели имеет ограничение по максимальному и минимальному диаметру сверла, а часто требуется сделать отверстие мини-сверлом диаметром вплоть до 0,1 мм. Стандартный патрон не может обжать маленький хвостовик, но стоит предварительно зажать сверло в цанговый патрон для электромоторчика, а уже его зафиксировать в патроне дрели – и проблема исчезнет.

Приспособление для фрезерования

Фрезерный станок есть далеко не у каждого, частично его может заменить фрезерная насадка на дрель по дереву. Дополнив электродрель еще и простеньким фиксатором, можно проделывать пазы требуемой конфигурации. В случае необходимости подобное устройство поможет изготовить паз и шип для соединения деталей или фасонную рейку небольшого сечения.

https://www.youtube.com/watch?v=_2XP2IeGqhw

Электродрель – лучший помощник домашнего мастера. Любому, у кого в мастерской есть этот универсальный инструмент, стоит приобрести набор насадок. Это даст возможность заметно расширить возможности мастерской, к тому же позволит сэкономить, ведь дрель с насадками заведомо дешевле, чем все те инструменты, которые она сможет заменить.

Оценка статьи:

Загрузка…

🎬 Видео

Мало кто знает об этой функции ДРЕЛИ !!!Скачать

Мало кто знает об этой функции ДРЕЛИ !!!

Фрезерный станок из дрелиСкачать

Фрезерный станок из дрели

Фрезеровальная насадка для гравера|бор машинки|Dremel обзор покупок с Алиэкспресс!Скачать

Фрезеровальная насадка для гравера|бор машинки|Dremel обзор покупок с Алиэкспресс!

ФРЕЗЕР Из Болгарки? Есть Решение Лучше!!!!!Скачать

ФРЕЗЕР Из Болгарки? Есть Решение Лучше!!!!!

Уникальное устройство которое сэкономит ваши деньгиСкачать

Уникальное устройство которое сэкономит ваши деньги

НИФИГА СЕБЕ НАСАДКИ! 20 НАСАДОК ДЛЯ ДРЕЛИ И ШУРУПОВЕРТА ИЗ КИТАЯ С ALIEXPRESS + КОНКУРССкачать

НИФИГА СЕБЕ НАСАДКИ! 20 НАСАДОК ДЛЯ ДРЕЛИ И ШУРУПОВЕРТА ИЗ КИТАЯ С ALIEXPRESS + КОНКУРС

Фрезерование гравером. Фрезеровальная насадка, фрезы для гравера, быстрозажимной патрон.Скачать

Фрезерование гравером. Фрезеровальная насадка, фрезы для гравера, быстрозажимной патрон.

АДСКИЕ ПРИСПОСОБЫ!!! 35 НАСАДОК для ДРЕЛИ, ШУРУПОВЁРТА и БОЛГАРКИ с ALIEXPRESSСкачать

АДСКИЕ ПРИСПОСОБЫ!!! 35 НАСАДОК для ДРЕЛИ, ШУРУПОВЁРТА и БОЛГАРКИ с ALIEXPRESS

Самый дешевый фрезер своими руками!Скачать

Самый дешевый фрезер своими руками!

Мало кто знает об этой ФУНКЦИИ кромочного ФРЕЗЕРА! Не трать деньги, а сделай сам!Скачать

Мало кто знает об этой ФУНКЦИИ кромочного ФРЕЗЕРА! Не трать деньги, а сделай сам!

✅ 10 КРУТЫХ НАСАДОК ДЛЯ ШУРУПОВЁРТА ИЗ КИТАЯСкачать

✅ 10 КРУТЫХ НАСАДОК ДЛЯ ШУРУПОВЁРТА ИЗ КИТАЯ

Мало кто знает об этой функции болгарки! А что, так можно было?Скачать

Мало кто знает об этой функции болгарки! А что, так можно было?

Насадка на дрель фреза по дереву (балеринка)Скачать

Насадка на дрель фреза по дереву (балеринка)

Крутая Шлифовальная насадка на дрель из барахлаСкачать

Крутая Шлифовальная насадка на дрель из барахла

Шлифовальная насадка из обычной пробки своими рукамиСкачать

Шлифовальная насадка из обычной пробки своими руками

Фреза из кровельного болта для гравераСкачать

Фреза  из кровельного болта для гравера
Поделиться или сохранить к себе:
