Отбойный молоток. Наносим сокрушительный удар!

Отбойный Молоток Пневматический Расход Воздуха

Любая серьёзная стройка не обходится без применения соответствующего оборудования, к которому относятся и отбойные молотки. Они считаются незаменимым инструментом при необходимости снятия различного покрытия, а также разрушения строительных конструкций. По типу привода отбойные молотки могут быть бензиновыми, гидравлическими, пневматическими или электрическими.

Пневматический отбойный молоток выступает одним из наиболее оптимальных видов инструмента для демонтажа. Главное его преимущество-это полное отсутствие искр. Благодаря этому достоинству молотки могут применяться даже в условиях повышенного риска появления взрывов или пожаров.

Назначение отбойных молотков с пневмоприводом

  • строительные работы различных видов, которые предусматривают разрушение кирпичных или бетонных сооружений, стен и конструкций, проведение прочих демонтажных работ разной степени сложности;
  • формирование дорожного покрытия – дробление твёрдого грунта, разрушение асфальта;
  • горнодобывающая промышленность.

К достоинствам пневматики можно также отнести: высокую надёжность, долговечность в эксплуатации, простоту и значительную дешевизну конструкции.

Эти критерии, делают пневмоинструмент, привлекательным и по сей день, особенно по сравнению с его электрическими аналогами.

Единственным минусом пневматического инструмента является строгая привязка к компрессору, который нагнетает воздух под давлением.

Устройство и принцип работы пневматического молотка

По своим конструктивным особенностям подобный инструмент входит в категорию поршневых пневматических систем, оснащённых воздухораспределителем с ударным принципом действия. В работу пневмомолоток приводится за счёт воздействия на него потока сжатого воздуха, подаваемого компрессором.

Основными конструктивными элементами инструмента являются:

  1. Рукоятка.
  2. Амортизатор.
  3. Пружина
  4. Клапан
  5. Фиксирующее кольцо
  6. Корпусная часть
  7. Ударная часть или боек – воздухораспределительный ударный механизм
  8. Буферная пружина
  9. Насадка
  10. Ниппель.

В целом пневматические молотки состоят из нескольких основных узлов:

  • корпус-рукоятка – входит пусковой механизм, глушитель и корпус. Глушитель используется для подавления аэродинамического шума, возникающего при выбросе отработанного молотком воздуха;
  • виброзащита рукоятки – предполагает оснащение инструмента стаканом с двумя уплотняющими втулками;
  • антивибрационная защита от зубила – включает подпружиненную втулку и манипулятор;
  • ударный узел (устройство пуска) – состоит из ствола, воздухораспределительной системы и ударника.

Ударная система выполняет ряд основных функций:

  • обеспечивает подачу воздуха в инструмент с дальнейшим его распределением между блоками ходов ударника и выведением после использования из общей системы оборудования;
  • переводит энергию используемого воздуха в механическую работу основного рабочего элемента – ударного узла.

Насадка – выбирается в зависимости от типа задачи:

  • зубило – разрушение железобетонных и металлических конструкций;
  • острая пика (карандаш) – обработка промёрзлой почвы, кирпича или асфальта;
  • лом (цилиндр) – кирпичные стены, наледь, бетон;
  • лопатка – подойдёт для снятия льда или для работ с асфальтом.

Пневматический отбойный молоток может также дополнительно оснащаться:

  • боковой рукояткой, позволяющей правильно распределять прикладываемые физические усилия, тем самым обеспечивает комфортную эксплуатацию оборудования;
  • плавный пуск – даёт возможность плавно разгонять двигатель, увеличивая его срок службы, и исключает излишние перегрузки устройства;
  • регулятор частоты ударов – помогает настраивать молоток для работы с материалами с разным уровнем твёрдости, контролируя интенсивность работы инструмента.

Принцип работы молотка заключается в следующем: давление (сжатый воздух) подаваемое через шланг, воздействует на рукоятку, приводит в работу инструмент и преодолевает сопротивление, которое оказывает пружина вентиля.

При этом вентиль сдвигается, и открываются отверстия распределительной системы воздуха.

Воздух начинает поочерёдно поступать в блоки ударника разного типа (то в верхнюю, то в нижнюю часть цилиндра), в результате чего ударная система начинает совершать быстрые движения возвратно-поступательного характера.

Главными характеристиками, от которых зависит эффективность работы любого типа отбойника, являются сила и количество ударов.

Классификация пневмомолотков

Сейчас на рынке строительных инструментов имеется множество пневматических отбойных молотков разных производителей. Поэтому непрофессионалу будет достаточно сложно разобраться, какие же молотки по своим параметрам лучше, и что следует учесть при выборе такого инструмента.

https://www.youtube.com/watch?v=f0Wdfk3wImU

Отбойный молоток делят на 2 основных типа:

  • объёмные – работа устройства приводится в действие за счёт быстрого расширения воздуха в специальной камере;
  • турбинные – работают за счёт энергии, которая вырабатывается при вращении лопаток воздушной турбины.

Все отбойные молотки по своим техническим характеристикам классифицируются на четыре типовых размера по такому показателю, как энергия и частота ударов в секунду:

  • Первый тип – энергия удара достигает до 30 Дж, а частота ударов до 45 Гц. Инструмент применяется для удаления, разрушения материалов (глина, кирпич, асфальт) со средней прочностью, а также при проведении работ в стеснённых условиях.
  • Второй тип – энергия ударов – до 40 Дж, частота ударов до 34 Гц. Устройства используются для общестроительных работ.
  • Третий тип – энергия удара до 45 Дж, частота до 20 Гц. Применяется при работе с прочными материалами с направлением ударов вертикально вниз.
  • Четвёртый тип – энергия свыше 50 Дж, частота до 24 Гц. Осуществление работ с материалами высокой степени прочности.

Помимо энергии удара пневматический молоток условно разделяют по среднему весу инструмента:

  • от 5 до 6 кг – лёгкие – проведение высотных, отделочных и прочих работ, которые по своей специфике не предусматривают масштабных разрушений. Зачастую используются в быту. Такой инструмент обладает сравнительно небольшим уровнем мощности;
  • от 6 до 10 кг – средние – предпочтительнее использовать при осуществлении горизонтальных работ. Такой вес позволяет достаточно длительное время удерживать инструмент при соблюдении определённого направления работы. Поэтому устройство широко применяется в строительстве и при ремонтных работах;
  • в пределах 15 кг – тяжёлые. Подобные пневматические молотки предназначены лишь для проведения тяжёлых видов работ, чаще всего в промышленности.

Сила удара – это показатель, связанный с количеством отбиваемого за 1 удар материала. Может колебаться от 2 до 63 Дж. Считается, что чем выше будет показатель силы удара, тем выше скорость и степень эффективности работы устройства.

Частота удара – данный критерий отображает число ударов за единицу времени, то есть скорость работы оборудования. Чем больше сила ударов, тем меньшей будет их частота. Зачастую тяжёлые молотки имеют 1100 ударов в минуту, а более лёгкий инструмент – 3500.

Для обеспечения эффективного функционирования пневматического отбойного молотка и поддержания высокого уровня его производительности следует также обращать внимание на характеристики используемого компрессора: рабочее давление и объём сжатого воздуха.

Видео:Пневматические отбойные молотки МО и МОП: устройство и принцип работыСкачать

Пневматические отбойные молотки  МО и МОП: устройство и принцип работы

Пневматические отбойные молотки

Отбойный Молоток Пневматический Расход Воздуха

Невозможно представить себе стройку, крупный или мелкий ремонт, без предварительного демонтажа поверхностей, и конечно, незаменимым инструментом здесь является пневматический отбойный молоток.

Сфера деятельности, в которой применяется данный инструмент, на этом не ограничивается, она достаточно широка.

Отбойник пневматического действия широко применяется на разных видах производства, в разной промышленности, в том числе и добывающей, строительстве дорог, ее ремонтных работах, в местах, где требуется предварительное разрушение конструкций и покрытий.

Принцип работы пневматического отбойного молотка

Пневматический отбойный молоток работает, не выдавая искр, то есть отсутствует опасность воспламенения и возгорания, поэтому он настолько популярен в шахтовых работах.

По типу конструкции пневматические отбойные молотки могут подразделяться на отбойники режим работы, которых основан на турбине, либо на молотки которые функционируют посредством попадающего внутрь инструмента воздуха, данный тип имеет название объемный.

Первый тип работает посредством воздуха, который приводит лопасти турбины в движение, за счет чего создаваемая энергия выдается на бой инструмента, который в свою очередь приводит весь процесс работы в действие.

https://www.youtube.com/watch?v=e4-HJmXsyWw

Объемные же отбойники работают за счет подачи воздуха, который резко расширяется в специальном отсеке, что приводит в действие бой. Важно наличие специального оборудования для работы пневматического отбойного молотка, этим оборудованием служит компрессор.

Это является единственным недостатком пневматического отбойного молотка, поскольку компрессор достаточно громоздкий и издает большой уровень шума. К тому же данное устройство нуждается в питании.

Пневматические отбойные молотки довольно недорого стоят, обладают прекрасными рабочими характеристиками, пожаробезопасностью, и являются абсолютно не токсичными.

Пневматический отбойный молоток — важнейшие характеристики

В зависимости от типа работ, на которых необходимо применение пневматического отбойного молотка, у данного устройства есть подразделения по энергии ударов.

Например, отбойники с энергией ударов в тридцать Джоулей хороши для работ в достаточно скованных условиях и в подвешенном состоянии, для строительных работ общего значения подойдет молоток в сорок Джоулей, и соответственно по нарастающей.

Таким образом, для работ по особо жестким и прочным материалам целесообразно использование пневматического отбойного молотка с силой удара равной более пятидесяти Джоулям.

Пневматический отбойный молоток представляет собой довольно простую конструкцию. Основным рабочим элементом отбойника является так называемая пика, которая и производит ударные работы. Данный элемент отбойника может быть заменен на более подходящий в определенной ситуации в зависимости от конкретного вида работы, например, такой насадкой  может быть и ломик, и зубило и т.п.

Вес пневматического отбойного молотка тоже немаловажный фактор, влияющий на выбор инструмента, ведь его приходится держать руками, что будет довольно затруднительно, имей он большой вес. Поэтому, как правило, пневматические отбойные молотки не весят много.

Их вес варьируется в пределах от 1,5 до 10 килограмм, данные, конечно, взяты в среднем.

Включение отбойника работающего на пневматике происходит следующим образом, при помощи специального шнура происходит присоединение пневматического отбойного молотка к компрессору, а далее уже в работу вступает сжатый воздух, который, как было описано выше, приводит в работу бой тем или иным образом. Отличительными характеристиками, влияющими на выбор отбойника является: частота ударов в минуту времени, сила ударов, расход воздуха и давление, которое необходимо для выполнения работы.

Отбойник пневматического действия широко применяется на разных видах производства, в разной промышленности, в том числе и добывающей, строительстве дорог…
Самозагрузочные бетоносмесители, это пока еще достаточно новые для строительного рынка России агрегаты. Но они уже так замечательно себя зарекомендовали, что практически…
Конструкция данного аппарата произведена таким образом, что ее основным рабочим элементом является специальный диск, который собственно и проводит зачистку поверхности. Его функцией является…
Сегодня пойдет речь о производстве, наверное, самого главного строительного материала на протяжении уже почти 2000 лет – бетона. Именно бетон составляет основу любого крупного и среднего проекта в строительстве, его замечательные свойства и соотношение цена – качество, еще пока не могут превзойти другие строительные материалы….
Принцип действия бетоноукладчиков заключается в следующем: основной функционирующий элемент данной техники – питатель – производит выдачу смеси…

Видео:обзор молоток отбойный пневматический westerСкачать

обзор молоток отбойный пневматический wester

Молотки отбойные

Отбойный Молоток Пневматический Расход Воздуха

Мы поможем Вам подобрать пневматический отбойный молоток с учётом его максимальной эффективности, относительно видов выполняемых работ:

  • для лёгких работ (МО-1Б, МОП-1) – при работе с кирпичными и асфальтовыми покрытиями, льдом и твердой глиной используется инструмент с малой энергией удара и сравнительно низкими техническими характеристиками;
  • для работ средней тяжести (МО-2Б, МО-2М, МОП-2) – при разрушении более прочного асфальта, легкого бетона и конструкций из материалов средней прочности применяются модели с повышенными показателями мощности и энергии;
  • для тяжелых работ (МО-3Б, МО-3М, МОП-3, МОП-4, Б-1, Б-2, Б-3) – при демонтаже прочного бетона и железобетонных конструкций, а также дроблении камня и твердых пород используются пневматические отбойные молотки с максимально высокой энергией удара, которая позволит разрушить высокопрочные материалы.

Кроме того, исходя из особенностей проводимых работ, также необходимо правильно выбрать наиболее подходящий тип пики для пневматического отбойного молотка – основного ударного элемента:

  • для раскола бетонных и других конструкций, а также для дробления грунта и асфальта используется пика-ломик;
  • при сколке льда и создании кромок в бетоне и других материалах применяется пика-лопатка;
  • при демонтаже армированных конструкций и прочного бетона в работе используется зубило.

Требования по эксплуатации

Ознакомьтесь с прилагаемой к инструменту инструкцией. Приступая к работе, необходимо помнить, что инструмент требует регулярной смазки маслом – новое оборудование требуется смазывать не менее четырех раз за одну смену. При регулярном использовании отбойного молотка требуемое количество смазки снижается до двух раз за смену.

Кроме того, перед работой необходимо проводить осмотр инструмента на предмет его исправности – рукоятка и ударный механизм в стволе должны перемещаться без каких-либо затруднений. Далее необходимо продуть рукав сжатым воздухом и надежно закрепить его на рукоятке инструмента.

Перед началом работы через футорку заливается смазочное средство, после чего в инструмент вставляется ударный инструмент необходимого типа.

https://www.youtube.com/watch?v=afE5bGnALLQ

Следование правилам подготовки оборудования к работе позволяет не только сделать демонтаж с помощью пневматического отбойного молотка максимально эффективным и безопасным, но и предотвратить преждевременную поломку инструмента.

При этом необходимо учитывать, что используемый компрессор должен иметь показатели мощности и уровня давления сжатого воздуха несколько превышающие соответствующие характеристики отбойного молотка.

Соблюдение этого условия позволяет исключить возможность перебоев в работе оборудования из-за потери мощности на переходе сжатого воздуха от компрессора к оборудованию, а также выход из строя рабочих элементов инструмента.

Для обеспечения безопасной работы необходимо соблюдать некоторые меры предосторожности:

  • требуется проводить регулярную проверку пневмоотбойника в процессе его эксплуатации, в частности проверять резьбовые крепления и, в случае необходимости, затягивать их;
  • запрещается использовать включенный молоток в качестве лома;
  • для закрепления рукава необходимо использовать хомут и ниппель, что позволит предотвратить срыв рукава при подаче воздуха, находящегося под давлением;
  • нельзя включать инструмент без концевой пружины;
  • в процессе использования необходимо использовать специальные защитные средства – антивибрационные рукавицы, противошумовые наушники и респиратор.

Кроме того, необходимо предотвращать попадание отработанного воздуха на руки оператора. При соблюдении всех требований безопасности и условий эксплуатации оборудования демонтаж с помощью пневматического отбойного молотка становится максимально эффективным и безопасным как для оператора, так и для окружающих.

Устройство пневматического отбойного молотка

Наиболее наглядно рассмотреть устройство инструмента можно на примере МО, сделаного Томским электромеханическим заводом, который уже на протяжении нескольких десятков лет занимается производством отбойных молотков, используя собственный чертеж  и разработки, а также новейшие технологии.

Конструктивно данный инструмент входит в категорию поршневой пневмосистемы с ударным принципом действия и оснащением воздухораспределением посредством клапанов. Основными элементами, составляющими конструкцию инструмента, являются: воздухораспределительный механизм удара, глушитель и рукоятка, в которую встроено устройство пуска оборудования.

Рис. 1. Конструкция ручного отбойного молотка
1 — рукоятка; 2 — амортизатор; 3 — вентиль; 4 — заглушка; 5 — коробка; 6 — клапан; 7 — фиксатор; 8 — кольцо стопорное; 9 — ствол; 10 — ударник;  11 — футорка;  12 — ниппель

Здесь Вы можете найти все запчасти для отбойных молотков.

Воздухораспределительная система включает в себя следующие элементы:

  • ствол инструмента;
  • перемычка и букса, находящиеся в стволе;
  • система удара;
  • клапан и клапанная коробка;
  • крышка.

Воздухораспределительная ударная система отбойного пневмомолотка выполняет определенные функции:

  • обеспечивает поступление воздуха от компрессора в ствол инструмента, при этом распределяя его поочередный впуск в блоки хода ударника – прямого и обратного типов, а также выводит уже использованный воздух из системы оборудования;
  • энергию используемого воздуха, подаваемого компрессором, переводит в механическую работу ударной системы – основного рабочего элемента молотка.

В состав системы пуска входят такие элементы, как заглушка, пружина, вентиль, футорка и шайба футорки. Инструмент также оснащен специальным фиксатором, который исключает риск откручивания резьбового крепления звена и ствола в момент, когда происходит совмещение  ствола с промежуточным звеном. Сам фиксатор стопорится специальным кольцом, удерживающим его от выпадения.

В процессе работы инструмента происходит выброс использованного воздуха, сопровождающийся аэродинамическим шумом. Для его подавления используется глушитель, оснащенный выхлопными отверстиями и установленный над стопорным кольцом.

В состав глушителя входит кожух, непосредственно сам глушитель и кольцо.

Такая схема отбойного молотка обеспечивает низкий шум и вибрацию инструмента во время работы, что позволяет продлить срок службы оборудования и облегчить выполнение работ для оператора.

Воздухораспределительный узел прижимается к торцу ствола при помощи тарельчатой пружины. Накидная гайка и ниппель обеспечивают прочное присоединение рукава, по которому воздух от используемого компрессора поступает к отбойному молотку. В качестве рабочего элемента используется пика необходимого типа, которая удерживается в стволе молотка концевой пружиной.

Видео:Неисправности отбойного молотка и их устранениеСкачать

Неисправности отбойного молотка и их устранение

Пневматические отбойные молотки, купить в СПб, цены, технические характеристики, фото, отзывы

Отбойный Молоток Пневматический Расход Воздуха
Отбойные молотки пневматические

Сортировать по:

  • умолчанию
  • возрастанию цены
  • убыванию цены
  • Код: 19856191 голос | 4.0
    • Частота ударов, уд/сек16
    • Энергия удара, Дж43
    • Расход воздуха, л/мин1.5

    В сравнение

  • Код: 1986702

    1 голос | 4.0

    • Частота ударов, уд/сек16
    • Энергия удара, Дж43

    В сравнение

  • Код: 1985620

    1 голос | 4.0

    • Частота ударов, уд/сек22.5
    • Энергия удара, Дж39
    • Расход воздуха, л/мин1.35

    В сравнение

  • Код: 1986704

    1 голос | 4.0

    • Частота ударов, уд/сек20
    • Энергия удара, Дж46

    В сравнение

  • Код: 1986706

    1 голос | 4.0

    • Частота ударов, уд/сек22
    • Энергия удара, Дж43

    В сравнение

  • Код: 1986703

    1 голос | 4.0

    • Частота ударов, уд/сек23
    • Энергия удара, Дж42

    В сравнение

  • Код: 1986707

    1 голос | 4.0

    • Частота ударов, уд/сек19
    • Энергия удара, Дж46

    В сравнение

  • Код: 1986709

    1 голос | 4.0

    • Частота ударов, уд/сек22
    • Энергия удара, Дж39

    В сравнение

  • Код: 1986710

    1 голос | 4.0

    • Частота ударов, уд/сек19
    • Энергия удара, Дж44

    В сравнение

  • Код: 1985621

    1 голос | 4.0

    • Частота ударов, уд/сек20.5
    • Энергия удара, Дж44
    • Расход воздуха, л/мин1.35

    В сравнение

  • Код: 1986705

    1 голос | 4.0

    • Частота ударов, уд/сек17
    • Энергия удара, Дж55

    В сравнение

  • Код: 1986708

    1 голос | 4.0

    • Частота ударов, уд/сек17
    • Энергия удара, Дж55

    В сравнение

  • Код: 1986711

    1 голос | 4.0

    • Частота ударов, уд/сек17
    • Энергия удара, Дж55

    В сравнение

  • Код: 1985622

    1 голос | 4.0

    • Частота ударов, уд/сек17
    • Энергия удара, Дж55
    • Расход воздуха, л/мин1.35

    В сравнение

  • Код: 9911199

    1 голос | 4.0

    В сравнение

  • Код: 9911200

    1 голос | 4.0

    В сравнение

  • Код: 1986712

    1 голос | 4.0

    • Частота ударов, уд/сек16
    • Энергия удара, Дж65

    В сравнение

  • Код: 1986713

    1 голос | 4.0

    • Частота ударов, уд/сек16
    • Энергия удара, Дж80

    В сравнение

  • Код: 1986714

    1 голос | 4.0

    • Частота ударов, уд/сек16
    • Энергия удара, Дж100

    В сравнение

  • Код: 1986715

    1 голос | 4.0

    • Частота ударов, уд/сек16
    • Энергия удара, Дж100

    В сравнение

  • Код: 9911201

    1 голос | 4.0

    В сравнение

  • Код: 9911202

    1 голос | 4.0

    В сравнение

  • Код: 9911203

    1 голос | 4.0

    В сравнение

Интернет-магазин ToolMart.su предлагает приобрести качественный и совсем недорогой пневматический отбойный молоток, который имеет очень большую область применения. Агрегат применяется для разбивания, а также разрыхления любых твердых материалов.

Данный инструмент будет незаменим при демонтаже сложных сооружений, разрыхлении подмерзшего грунта, снятия старого дорожного покрытия, рубке прочного металла и при других строительных работах.

Пневмолоток легко использовать, даже если нет большого опыта работы с этим агрегатом.

Применение и особенности пневматических молотков

Главное достоинство инструмента состоит в том, что при его работе совсем не образуются искры. Это полностью устраняет риск возгорания объектов, расположенных рядом с местом проведения работ. Такая особенность позволяет применять пневматический отбойный молоток даже в глубоких шахтах.

Виды пневматических отбойных молотков

В зависимости от особенностей конструкции, пневмобетоноломы подразделяются на два вида.

  • Работа первого основывается на мощной турбине, которую приводит в движение поток проникающего внутрь воздуха. Воздух приводит в движение мощные лопасти турбины, в результате формируется энергия, она и запускает прибор, что позволяет осуществлять запланированные работы.
  • Второй тип также работает за счет воздуха, но он попадает в специальный отсек, где происходит резкое расширение. Это приводит устройство в действие, оно функционирует только при наличии компрессора.

Где заказать

У нас вы можете купить пневматический отбойный молоток в СПб по вполне разумной цене. Мы гарантируем качество и оперативную доставку оборудования!

Видео:Молоток отбойный пневматический МОП-3. Обзор отбойного молотка МОП-3. Комплект поставки молотка МОП3Скачать

Молоток отбойный пневматический МОП-3. Обзор отбойного молотка МОП-3. Комплект поставки молотка МОП3

Выбор и эксплуатация отечественного пневмоинструмента

Отбойный Молоток Пневматический Расход Воздуха

Основные характеристики отбойного молотка – частота ударов в секунду и энергия удара (измеряется в джоулях). Ресурс инструмента напрямую зависит от его правильной эксплуатации.

Такой пневмоинструмент необходимо эксплуатировать при давлении не выше 5 атмосфер или 0,5 МПа.

Именно такое максимальное давление разрешено производителем и показатели энергии и частоты ударов, указанные в Паспорте молотка, соответствуют этой величине.

Многие потребители, с целью увеличения производительности отбойного молотка, увеличивают давление до 7-8 атм.

Категорически не рекомендуется этого делать, так как инструмент испытывает сильную нагрузку вследствие обратных ударов бойка по стволу.

По сравнению с эксплуатацией в нормальном режиме, нагрузка увеличивается более чем вполовину, соответственно, на столько же падает и рабочий ресурс пневмоинструмента.

https://www.youtube.com/watch?v=TVdbOXZ-xHs

Максимальной энергией, а значит, и разрушительным воздействием на инструмент, обладают первые несколько ударов после включения. Длинные шланги в какой-то мере исправляют ситуацию, если правильно отрегулировать компрессор.

Учитывая, что 50-метровый рукав диаметром 16 мм обеспечивает падение давления примерно на 0,3-0,4 атм., при указанной длине шланга (50 м и меньше) компрессор должен быть отрегулирован на 5,5 атм. Если длина шланга составляет 50-100 м, давление должно быть не более 6,0 атм. Это предохранит инструмент от преждевременных поломок.

Что следует делать в случае обмерзания

Обмерзание отбойного молотка происходит осенью и зимой при температуре атмосферного воздуха ниже +5 °С. Это явление происходит вследствие того, что в сжатом воздухе содержится избыточная влага. На выхлопе из молотка воздух резко расширяется, в то время как температура резко падает.

Если даже температура окружающей среды составляет +10°С., на выхлопе она будет -24°С. Влага, которая в небольших количествах содержится в сжатом воздухе, замерзает и собирается в клапанной коробке и каналах ствола.

Таким образом, зазоры между деталями изделия оказываются забитыми льдом и это приводит к тому, что инструмент не работает.

Чтобы молоток оттаял, его следует поместить на некоторое время в тёплое место. Можно сделать для этой цели отсек возле выхлопной трубы дизельного компрессора и отогревать в нём, как и поступают многие потребители.

Чтобы ствол молотка не треснул и не деформировался от термонапряжений, ни в коем случае нельзя держать его в костре или использовать для обогрева газовую горелку или паяльную лампу.

Также при обмерзании можно обильно смазать инструмент соляркой, которая сделает структуру льда более рыхлой. Такой лёд будет удалён из молотка вместе со струёй воздуха.

При выборе отбойного молотка следует учитывать, что некоторые модели более устойчивы к обмерзанию, в том числе:

  • ИП-4613
  • МО-2К;
  • МОП и некоторые другие.

Молотки МОП и ИП-4613 имеют большие сечения между стволом и кожухом, в которых истечение воздуха происходит с меньшей скоростью и температура опускается не так низко. МО-2К устойчив к обмерзанию по двум причинам.

Во-первых, он расходует небольшой объём воздуха, всего 1,1 м3/мин.

Во-вторых, в конструкции МО-2К присутствует массивный золотниковый клапан, который во время работы перебрасывается за счёт увеличения давления воздуха и скалывает частицы льда в клапанной коробке.

Отбойные молотки и бетоноломы — подключение к компрессору

При выборе компрессора следует учитывать, что от его производительности зависит количество молотков, которые можно к нему подключить.

Обычно производители указывают, на какое количество молотков рассчитан компрессор.

Если это по каким-то причинам неизвестно, следует ориентироваться на показатель производительности компрессора, выраженный в м3/мин, а также на расход воздуха и ударную мощность отбойных молотков (см. таблицу).

Ударная мощность и расход воздуха отечественных отбойных молотков при давлении 5 атм.
ИП 4613 МО960-990 Вт1,8-2 м³/мин
МО-2Б; МО-ЗБ; МО-4Б920-960 Вт1,6-1,8 м³/мин
МОП-2; МОП-3; МОП-4890-930 Вт1,6-1,7 м³/мин
МО-2М810-830 Вт1,5 м³/мин
МО-2К700 Вт1,1 м³/мин

Производительность самого распространённого отечественного поршневого компрессора ПКСД-5,25 составляет 5,25 м³/мин, следовательно, к нему можно подключить только три молотка (или четыре молотка МО-2К).

Если подключить четвёртый молоток с большим расходом воздуха, например, МО-2Б, каждому инструменту будет недоставать воздуха, вследствие этого упадёт давление, создаваемое компрессором.

Насколько именно – зависит от суммарного расхода воздуха.

Например, при недостатке воздуха 0,4 м³/мин давление падает до 4 атм. В этом случае общая производительность подключенных молотков оказывается меньше, чем если бы их было три, а компрессор в это время работает с сильной перегрузкой.

Передвижные компрессоры с ресивером

При выборе электрического компрессора малой производительности следует отдавать предпочтение моделям с ресивером, который помогает улучшить работу отбойного молотка. В противном случае при подключении к передвижному компрессору пневмомолоток не получает необходимого количества воздуха, соответственно, снижается давление сжатого воздуха:

  • Компрессоры производительностью 0,5 м3/мин (К-24 и К-25): давление снижается до 2,5 атм.
  • Компрессоры производительностью 0, 63 м3/мин (К-5 и К-6): давление снижается до 3,0 атм.
  • Компрессоры производительностью 1,0 м3/мин (К-6 и К-31): давление снижается до 4,0 атм.

Ресивер позволяет проводить работы при более высоком давлении, при этом нужно выбирать ресиверы с большим объёмом (100-200 л. и более). Настраивать компрессор нужно на давление не более 5 атм.

, в противном случае будет создаваться высокая ударная нагрузка, из-за которой молотки и пики быстро выходят из строя.

Электрические передвижные компрессоры с малой производительностью лучше всего подходят для работы с отбойными молотками МО-1Б и МО-2К.

ВОДООТДЕЛИТЕЛЬ

Влагоотделители Atlas Copco VAM функционируют под действием центробежной силы и имеют функцию автоматического сброса конденсата. На влагоотделителе уже установлены кулачковые муфты, что позволяет подключать его в линию вместе с шлангами X-lite без дополнительных затрат времени на поиск нужного штуцера.


РЕЗИНОВЫЕ ШЛАНГИ X-LITE

X-lite — это резиновый рукав с тканевой оплёткой, который принимает плоскую форму, когда в нем отсутствует давление. Шланг гораздо легче привычных нам резиновых, и его удобно складировать и перевозить

ЛУБРИКАТОР

Для долговечной работы пневматического оборудования без встроенной системы смазки требуется отдельный лубрикатор, который обеспечит сохранение слоя масла на всех движущихся частях. Подача смазки осуществляется вне зависимости от положения самого аксессуара, все это благодаря его специальной форме

СОЕДИНИТЕЛЬНЫЕ МУФТЫ

Ко всему спектру нашего оборудования мы предлагаем кулачковые муфты (краб), хомуты для них, шланговые и соединительные штуцеры, тройники.

МАСЛО ДЛЯ ИНСТРУМЕНТА

Масло Atlas Copco AIR OIL разработано для чрезвычайно тяжёлых условий эксплуатации. Масла серии Atlas Copco AIR OIL позволяют сократить затраты на техническое обслуживание и продлить срок службы оборудования. Если требуется экологичное решение для безотказной работы ручного инструмента, наилучшим выбором будет Atlas Copco AIR OIL.

Видео:Молоток отбойный пневматический МОП-2. Комплект поставки молотка МОП-2 Обзор отбойного молотка МОП-2Скачать

Молоток отбойный пневматический МОП-2. Комплект поставки молотка МОП-2 Обзор отбойного молотка МОП-2

Какой Нужен Компрессор Для Отбойного Молотка

Отбойный Молоток Пневматический Расход Воздуха

Компрессор для одной книги молотка

Внимание! Основное большая часть отбойных молотков потребляют порядка 1300 л. воздуха повышенного давления за минуту. Из параметров этого подбираем компрессора для 1-го или нескольких отбойгых молотков.

Что остается сделать нашему клиенту компрессора поставляется в Россию с зимним пакетом и отлично запускаются при температурах до. 25 оС. Компрессор купите на колёсной базе иначе говоря без такой.

Для компрессоров на шасси выдаётся полный набор документов, включая ПТС, для постановки на учёт в ГИБДД. После этого, компрессор есть вариант перемещать по дорогам общего использования для легкового прицепа с движением до 90 км/ч.

Компрессоры без шасси созданы для транспортировки как еще его называют установки в кузове автомобиля. ПТС на такие компрессоры не выдаётся.

Компрессор для 1 (одного) отбойного молотка

Atlas Copco XAS 27 (Швеция)

  • Производительность, м3/мин 1,6
  • Давление наибольшее, бар 7
  • Расход горючего кг/час 4,38
  • Тип мотора Дизель Honda
  • Габаритные размеры, ДШВ 21591003988
  • Масса, кг 270

Компрессор для 2 (двух) отбойных молотков

Atlas Copco XAS 47 (Швеция)

  • Производительность, м3/мин2,6
  • Давление наибольшее, бар7,0
  • Расход горючего кг/час 4,3.5
  • Тип мотора Дизель Deutz
  • Габаритные размеры, ДШВ 364013301230
  • Масса, кг 850

Компрессор для 3 (трёх) отбойных молотков

Atlas Copco XAS 77 (Швеция)

  • Производительность, м3/мин 4,3
  • Давление наибольшее, бар 7,0
  • Расход горючего кг/час 5,9
  • Тип мотора Дизель Deutz
  • Габаритные размеры, ДШВ 367614101230
  • Масса, кг 1060

Компрессор для 4 (четырёх) отбойных молотков

Atlas Copco XAS 97 (Швеция)

  • Производительность, м3/мин 5,3
  • Давление наибольшее, бар7,0
  • Расход горючего кг/час 8,1
  • Тип мотора Дизель Deutz
  • Габаритные размеры, ДШВ367614101230
  • Масса, кг 1060

Отбойныймолоток и 50 литровый компрессор Гараж 69

Часть первая- ПС! Чтобы заработал отбойный молоток от малеханькогокомпрессора необходимо уменьшить ресивер.

Компрессор с отбойными молотками kompressora-arenda.ru # 8-926-706-14-35

ОКАЗЫВАЕМ УСЛУГИ ПО АРЕНДЕ Узнаваемых МАРОК КОМПРЕССОРОВ АИРМАН , КАЙЗЕР. Москва и московская .

Компрессор для 5 (пяти) отбойных молотков

Atlas Copco XAS 137 (Швеция)

  • Производительность, м3/мин7,5
  • Давление наибольшее, бар7,0
  • Расход горючего кг/час11,6
  • Тип мотора Дизель Deutz
  • Габаритные размеры, ДШВ 436314101677
  • Масса, кг

Компрессор для отбойного молотка вам понравятся самым необычным. Тут все зависит от правильного подбора студии, какое количество отбойных молотков при каких работах Вы собираетесь эксплуатировать.

https://www.youtube.com/watch?v=mC272_iK2tg

Первым делом стоит сказать, что компрессор для отбойного молотка вам понравятся электронным, а содержит дизельный или электронный привод. Компрессор для отбойного молотка вам понравятся стационарным и передвижным.
Что нужно, компрессор для отбойных молотков подбирается исходя из количества самих отбойных молотков.

В главном, зависимо от модели, отбойный молоток потребляет от 1000. до 1500 л/мин воздуха повышенного давления, при рабочем давлении 5. 7 бар.

По причине этих данный и подбирается соответственный компрессор для }учебника как еще его называют нескольких отбойных молотков.

Вы, на строй площадках, где бывают напряжение 380 В не требуется более 2-ух отбойных молотков, строители стараются использовать электронные компрессоры.

Такие компрессоры имеют относительно маленькие размеры сравнительно с дизельными компрессорами и, в конечном итоге, обходятся дешевле в эксплуатации за счет применения более обычного и поболее редчайшего технического обслуживания и дешевизны электроэнергии в сравнении с дизельным топливом либо бензином.

Электронный компрессор для отбойного молотка. это, обычно, поршневой компрессор производительностью от 1000 до 2000 л/мин, снаряженный маленьким ресивером и колесами, для удобства перемещения по объекту. Потому что компрессор нацелен на работу с отбойными молотками, у него, обычно, отсутствует пневмоавтоматика.

Если у Вас есть необходимость, чтоб от одной книги компрессора работало несколько отбойных молотков, но и дополнительно и в «полевых условиях», то Для вас будет нужно компрессор с дизельным либо бензиновым приводом и производительностью, примерно 5000 л/мин.

Такие компрессоры бывают поршневые и винтообразные. В сравнении с поршневым, винтообразной компрессор для отбойных молотков, обладает целым рядом преимуществ и, только, одним недочетом.

Винтообразной компрессор тише, долговечнее, надежнее, потребляет меньше горючего, однако чем дороже собственного поршневого собрата.

Вывод такой, что если Нужен производительный компрессор для отбойных молотков на маленький временной срок, то конечно сэконмить средстваи приобрести поршневой компрессор.

Если предполагается долгая либо неизменная работа, то лучше раскошелиться на винтообразной компрессор.

это окупиться при необходимости, по причине наименьшего расхода горючего и долговременной работы без ремонтов, в часности и плановых.

На иллюстрации изображен компрессор для выполнения работ нескольких отбойных молотков. Позвоните нам в офис и в с радостью подберем подходящий Вам компрессор для отбойного молотка.

📹 Видео

Пневматический отбойный молоток MAC P13 от компании Будпрокат. Эксплуатация.Скачать

Пневматический отбойный молоток MAC P13  от компании Будпрокат. Эксплуатация.

МОП-4. Молоток отбойный пневматический МОП-4 двуручный. Обзор молотка МОП-4. Отбойник МОП-4. МОП-4М.Скачать

МОП-4. Молоток отбойный пневматический МОП-4 двуручный. Обзор молотка МОП-4. Отбойник МОП-4. МОП-4М.

пневматический отбойный молоток моп 3п 4Скачать

пневматический отбойный молоток моп 3п 4

Молоток отбойный МО-3. Отбойный молоток пневматический МО-3. Отбойник МО-3. Обзор молотка МО-3 (ТЗК)Скачать

Молоток отбойный МО-3. Отбойный молоток пневматический МО-3. Отбойник МО-3. Обзор молотка МО-3 (ТЗК)

Отбойные молотки. Обзор пневматических моделей МО-1, МО-2Б, МО-3Б, МО-4Б, бетонолом БЗ, SL80Скачать

Отбойные молотки. Обзор пневматических моделей МО-1, МО-2Б, МО-3Б, МО-4Б, бетонолом БЗ, SL80

Копание фундамента с помощью отбойного молотка и смонтированной к нему лопатыСкачать

Копание фундамента с помощью отбойного молотка и смонтированной к нему лопаты

Какой выбрать отбойный молоток? Обзор отбойников от belrent.byСкачать

Какой выбрать отбойный молоток? Обзор отбойников от belrent.by

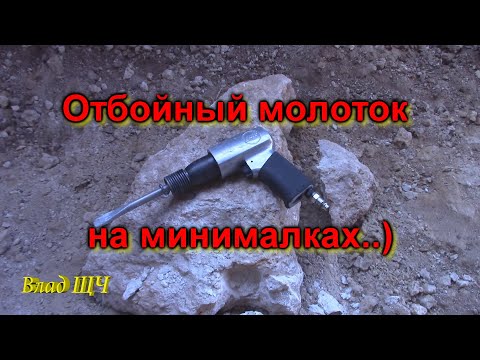

Пневматическое зубило - рублю камни и скалу. Отбойный молоток на минималках? ⛏ [БЫТ]Скачать

Пневматическое зубило - рублю камни и скалу. Отбойный молоток на минималках? ⛏ [БЫТ]

Пневматический отбойный молоток МОП-2 - Как снять с консервации?Скачать

Пневматический отбойный молоток МОП-2 - Как снять с консервации?

ДЕМОНСТРАЦИЯ AVT. ОТБОЙНЫЙ МОЛОТОК MAKITA HM 1810Скачать

ДЕМОНСТРАЦИЯ AVT. ОТБОЙНЫЙ МОЛОТОК MAKITA HM 1810

Отбойный молоток принцип работы видеоСкачать

Отбойный молоток принцип работы видео

пневматический отбойный молоток моп 3пСкачать

пневматический отбойный молоток моп 3п

Неисправности отбойного молотка и их устранение. Не работает отбойный молоток.Скачать

Неисправности отбойного молотка и их устранение. Не работает отбойный молоток.

Разборка и сборка отбойного молотка серии «Б»Скачать

Разборка и сборка отбойного молотка серии «Б»
Поделиться или сохранить к себе:
