Болгарка из бензопилы: этапы работы
Для того, чтобы бензопилу переделать в болгарку без заводского адаптера потребуются:
- мощная бензопила – подойдет «Штиль» 180 или любая другая профессионального класса;
- рабочий узел от болгарки;
- 3 заводских исправных шины величины 40-50 см;
- 2 барабана;
- ремень.
Ход работы:
- пустить ремень параллельно шине;
- снабдить пилу шкивом и зафиксировать его на ведущей звездочке;
- убрать с узла головы рабочей болгарки шестерню и предварительно проточить ее;
- согласно габаритам собрать шкив и приварить его к конструкции;
- 2 оставшиеся направляющие укоротить – они не должны препятствовать нормальной работе ремня. Желательно, чтобы одна из шин была заточена под установку узла болгарки и соединена со сваркой;
- приварить их к конструкции;
- купить шлифкруги, закрепить их и начинать работу.
По желанию можно заменить воздушный фильтр пилы на более износостойкий, хотя большинство современных пил в этом не нуждаются.
Правильный монтаж насадки “болгарка” на бензопилу
Модельный ряд этих вспомогательных приспособлений достаточно широкий и выпускается для большинства современных бензопил.
Он состоит из ведущего барабана (шкива), который через ременную передачу связан с мотором и вращается непосредственно от него, предохранительного щитка и крепежных элементов.
Процесс переоснастки пилы в болгарку с готовым вспомогательным приспособлением выглядит так:
- изучить инструкцию для его правильной установки;
- снять направляющую бензопилы, а также освободить сцепление;
- агрегировать шкив на приводный вал звездочки пилы;
- подсоединить ременную передачу с распиловочным диском, что поможет изменить крутящий момент нового устройства (в противном случае нужен редуктор);
- взять шпильки, которые шли в комплекте к насадке «болгарка», или же используем те крепежи, которые были сняты вместе с шиной пилы, и закрепить ими адаптер.
Как видим, ряд несложных действий – и насадка на бензопилу «болгарка» быстро адаптируется под моторизированный инструмент, который есть практически у каждого.
Плюсы и минусы болгарок из бензопил, сделанных своими руками
Углошлифовальные машинки, известные в народе как «болгарка» можно воссоздать из многочисленных ручных бензиновых и электроинструментов. Но вариант, который рассмотрим мы с применением цепной пилы, считается наиболее удобным и облегченным.
Достоинствами подобных самодельных устройств считают:
- автономность – бензоинструмент не зависит от наличия электропитания, как электрические болгарки заводского производства, которые для включения требуют электророзетки и удлинителей;
- высокая мощность, не сравнимая с усилием заводских электрических болгарок – мощность бензорезов на базе пил бытовой мощности обычно в разы больше тяги профессиональных моделей электроболгарок;
- легкость проектирования и сборки – все, что для этого необходимо, можно найти у себя дома или купить в ближайшем магазине инструментов;
- цена – болгарка из бензопилы обойдется в разы дешевле своего оригинального аналога.
Недостатками бензорезов домашнего производства являются:
- их чувствительность к металлической пыли – аэрофильтры пил быстро засоряются и выходят их строя. Это тянет за собой проблемы с включением двигателя – он начинает глохнуть, не держит обороты и быстрее изнашивается;
- опасность для здоровья и жизни оператора – шлифовальные диски часто разрываются и разлетаются по сторонам, что грозит оператору и окружающим травмами.
Что еще нужно знать о насадках «болгарка» на бензопилу?
Не смотря на обилие вспомогательных адаптеров на бензопилы, их применение не всегда безопасно. Главной причиной этого является то, что пильный диск может не выдержать нагрузки и разорваться. Ведь крутящий момент пилы в несколько раз превышает аналогичный показатель болгарок, у которых он редко поднимается выше отметки в 6-7 тыс. оборотов.
https://www.youtube.com/watch?v=LYaBzfw072k
Результатом этого может стать не только поломка техники, но и увечья для самого оператора.
Чтобы этого не произошло, рекомендуется:
- применять защитный кожух – он должен быть новым, целостным, без сколов и деформаций;
- шлифовальные круги стоит выбирать в диаметре до 11,5 см – большие по размеру элементы выведут из строя болгарку быстрее;
- набор адаптеров «болгарка» должен соответствовать модификации самой пилы – это не только избавит от хлопот с монтажом, но и поможет сберечь жизнь и здоровье пользователя.
Видео:Электропила из болгаркиСкачать
Собственноручное изготовление насадки болгарка для бензопилы
Для экономного ведения хозяйства человек придумывает различные способы рационального использования подручных материалов. Хочется иметь в доме такое многофункциональное устройство, которое можно применять для разных работ. И чтобы такие устройства облегчали жизнь и сокращали денежные расходы.
Ведь далеко не все хозяева могут приобрести дорогостоящие разнообразные инструменты. Тем более на инструменты нужно дополнительно приобретать комплектующие, которые также стоят недешево. Поэтому стоит придумать и сделать своими руками полезный прибор, выполняющий много функций. За основу можно взять, например, бензопилу.
Применение бензопилы
Такое устройство, как бензопила, применяется широко в домашнем хозяйстве и на больших предприятиях. Сложно найти инструмент, который будет соперничать с ней по функциональности. Возможности бензопилы делают ее незаменимой во многих сферах хозяйства.
Бензопила предназначается по своим функциям для распила древесины. Но есть и другие области применения. Такими считаются: резка металла, бурение скважин, выкачивание воды и др. Такое разнообразие использования можно практиковать благодаря наличию различных насадок и приспособлений.
Для выполнения различных работ бензопила имеет ряд свойств, способствующих применению ее в как многофункционального инструмента:
- Присутствие высокопроизводительного бензинового двигателя, который отличается еще к тому же своей компактностью.
- Двигатель бензопилы не требует больших вложений.
- Высокая производительность двигателя.
- Бензопила может работать в трудных условиях.
- Герметичность подачи топлива позволяет использовать бензопилу в различных положениях.
- Устройство муфты сцепления защищает важные узлы инструмента от поломок и больших нагрузок.
- Наличие удобного выходного вала позволяет подсоединить к нему дополнительное устройство.
- Независимость применения пилы от условий: с ней можно работать где угодно.
Как выбрать инструмент?
В продаже можно встретить многочисленные типы дополнительных насадок для пилы. К таковым относятся – бензорез, пилорама, насос, бур и т. п. Несмотря на столь широкий ассортимент продаваемых насадок, можно изготовить и самостоятельно дополнительный механизм для бензопилы.
Наличие подручных материалов позволяет любому человеку, понимающему техническое устройство инструментов, сделать из бензопилы спецприспособление, которое будет полезно в хозяйстве.
Чтобы выбрать пилу, которая послужит основой для новой дополнительной насадки, нужно учитывать следующие качества:
- Мощность пилы. Двигатель, работающий в пределах 2-3 кВт, будет достаточным для множества приспособлений.
- При выборе бензопилы лучше всего ориентироваться на недорогие модели, так как двигатель может не выдержать новую нагрузку. При покупке дорогой модели можно потерять кучу средств. Рекомендуется использовать устаревшие виды пил, чтобы при поломке не жалеть о растраченных вложениях.
- Простота разборки пилы, чтобы можно было с легкостью собрать и разобрать устройство, а также выбрать дешевые запчасти.
Для применения переделок подойдут такие модели бензопил, как Урал, Штиль или Дружба.
https://www.youtube.com/watch?v=snVRduBNGpQ
Сделанные дополнительные насадки можно подразделить на следующие категории:
- Простые механизмы (болгарка, насос, лебедка, бур, мотоблок, мотор для лодки).
- Сложные механизмы (пилорама, устройство для уборки снега, электростанция, снегоход).
Как сделать болгарку самостоятельно?
Более подробно рассмотрим, как сделать болгарку с применением пилы. Болгарка используется в большинстве домашних хозяйств, конечно, не часто, но это очень нужный и полезный инструмент. Бывают ситуации, когда такого инструмента нет под рукой, но имеется бензопила. Тогда можно изготовить болгарку в виде насадки на бензопилу, чтобы использовать для шлифования и резки.
Болгарка на основе пилы является самым простым по изготовлению инструментом. Угловые шлифовальные машины на основе пилы очень популярны. Основными частями такой болгарки являются подшипниковый узел с валом.
Преимущества болгарки из бензопилы:
- Независимость устройства от наличия или отсутствия электрической сети. Такой инструмент можно использовать на любых площадках.
- Производительность болгарки из бензопилы куда выше, чем выработка электрических аналогичных инструментов.
- Стоимость изготовленного устройства гораздо меньше, чем покупка нового прибора соответствующей мощности.
- Процесс изготовления такого оборудования очень простой.
На сегодняшний момент на рынке представлены многочисленные модели дополнительных специальных насадок для бензопилы, которые превращают ее в угловую шлифовальную машинку. Тем более что они предназначены на разные виды бензопил. Таким образом, можно приобрести насадку для соответствующей марки устройства.
Мировые производители бензиновых пил призывают не применять различные переходники и насадки для таких устройств.
Связано это с тем, что диски для шлифования предназначены для работы со скоростью 7000 оборотов. А пила имеет возможность выдавать 13000-14000 оборотов.
Результатом превышения скорости может быть разрушение диска, которое приведет к поломке инструмента. Также можно получить физические травмы.
Чтобы уменьшить разрушение диска рекомендуются следующие пути решения:
- Применение защитного кожуха.
- Понижение скорости оборотов бензопилы.
Для уменьшения количества оборотов двигателя рекомендуется употреблять редуктор скорости вращения.
Также для снижения быстроты вращения можно установить ведомый шкив наибольшей окружности. Шкив устанавливается на один конец вала. Он вращается с помощью ременной передачи от двигателя. Данный метод помогает избегать непредвиденных ситуаций при заклинивании диска. Ремень начнет проскальзывать на шкиве, когда произойдет остановка диска. При этом не происходит поломка инструмента.
На другом конце вала пилы располагается оправка, которая предназначена для точильных кругов.
Недостатки самодельной болгарки:
- Попадание твердых частиц от работы болгарки внутрь воздушного фильтра двигателя может сказаться на перегреве и поломке пилы. Хотя воздушный фильтр приспособлен к загрязнению древесными опилками при работе бензопилой, металлическая пыль является более негативным фактором.
- Возможность получения физического и материального ущерба при работе с болгаркой на основе бензопилы.
: насадка-болгарка для бензопилы, установка и работа.
Полезные советы
При изготовлении своими руками такого механизма, как болгарка из бензопилы, следует пользоваться исключительно хорошими материалами. Бывший в эксплуатации защитный кожух дает некую гарантию прикрытия и сохранности.
Что касается шлифовальных кругов, то лучше отдавать предпочтение с диаметром 115 мм. Такие диски способны выдерживать высокую скорость вращения, в отличие от кругов с диаметром 230 мм. Большие увеличивают шанс выхода из строя оборудования.
Болгарку из пилы, выполненную своими силами, можно применять для обработки древесины, операций с металлическими изделиями, работы с камнем, кирпичом и другие строительные работы.
https://www.youtube.com/watch?v=BXWYRfH8xVY
Переделка разнообразных инструментов и применение приспособлений на базе двигателя пилы считается весьма полезным и интересным родом деятельности. Такое занятие развивает инженерную логику, расширяет человеческие возможности.
В результате такого занятия человек получает ценный опыт, а также многофункциональное производительное оборудование, которое можно широко эксплуатировать в домашнем хозяйстве. Такой помощник, как болгарка из бензопилы, существенно облегчает жизнь и экономит финансовые средства человека.
Видео:Самодельная насадка-болгарка для бензопилыСкачать
Насадка — болгарка для бензопилы: как выбрать готовую или сделать самому
Бензопила – инструмент, обладающий большим функционалом, при условии использования дополнительного оборудования. Например, из неё можно сделать отрезной инструмент, затратив на это минимальное количество времени и средств. В этой статье рассмотрим, как из бензопилы сделать болгарку.
Готовая насадка — болгарка для бензопилы
Сегодня, насадку на бензопилу, в том числе и типа «болгарка», без проблем можно купить в любом магазине бензоинструмента. С установкой тоже не возникает проблем, т. к. вместе с ней поставляется подробная инструкция, изучив которую можно своими руками установить болгарку на бензопилу, за исключением тех случаев, когда насадка выбрана неправильно.
Важно: насадка — болгарка не универсальная, её нужно выбирать под конкретную модель бензопилы. Производители насадок не указывают в документах полный перечень моделей бензопил, для которых она предназначена, что затрудняет правильный выбор.
Как выбрать болгарку на бензопилу
При выборе насадки для вашего инструмента, в первую очередь, необходимо ознакомиться с её технической документацией. Если в списке бензопил, для которых она предназначена, ваша модель не указана, это еще не значит, что на неё нельзя установить насадку УШМ.
Для проверки совместимости, необходимо сравнить диаметр коленчатого вала бензопилы с диаметром посадочного отверстия на шкиве из комплекта насадки (потребуется снять сцепление с бензопилы).
Совет. Информацию по снятию сцепления с бензопилы, можно найти на нашем сайте воспользовавшись поиском.
Ведущий шкив насадки может иметь несколько видов, подробнее о видах поговорим чуть позже. При выборе, необходимо, чтобы вид ведущей звездочки бензопилы и шкива насадки совпадали, в противном случае установить шкив вместо сцепления не представляется возможным.
Виды шкивов насадки — болгарки
Официальной классификации шкивов и сцеплений бензопилы по видам нет, но было бы удобнее, если бы она была. Мы постараемся объяснить отличия шкивов понятным языком и покажем фотографии.
Шкив типа «Штиль 180» — закрытая чашка для установки на штатное место, вместо сцепления, совмещенная со шкивом. Шкив неразборный, диаметр посадочного отверстия соответствует диаметру коленчатого вала с установленным на него игольчатым подшипником. Используется в бензопилах Штиль МС 180, 170, 250.
Шкив без чашки, устанавливаемый на ведущую звездочку бензопилы, без снятия сцепления. Может иметь несколько вариантов, в зависимости от шага звездочки.
Преимущество такого типа — простота монтажа (для Штиль МС 180 с закрытой чашкой сцепления, в тех бензопилах, где сцепление открытое, для установки потребуется его снять) и низкая стоимость (могут продаваться отдельно, как запасные детали).
Такой шкив более универсальный, может использоваться в бензопилах Хускварна, Партнер, Тайга и других китайских аналогах.
Для сцеплений, в которых предусмотрена возможность замены ведущей звездочки, чаще всего такие устанавливаются на профессиональные бензопилы, производители делают специальные шкивы. К сожалению фотографии шкива с таким посадочным мы не нашли, но есть фото сцепления и сменного звена, посмотрев которые можно понять, как он выглядит.
https://www.youtube.com/watch?v=o67p7oXHXH4
Мы рассмотрели самые популярные модели шкивов, но это далеко не все, что может встретиться в продаже.
Теперь предлагаем вам посмотреть видео, в котором мастер показывает и объясняет, как из бензопилы сделать болгарку при помощи покупной насадки. Кстати, в этом видео используется малораспространенный и дорогой шкив, его можно было заменить шкивом без чашки, про который мы рассказывали выше.

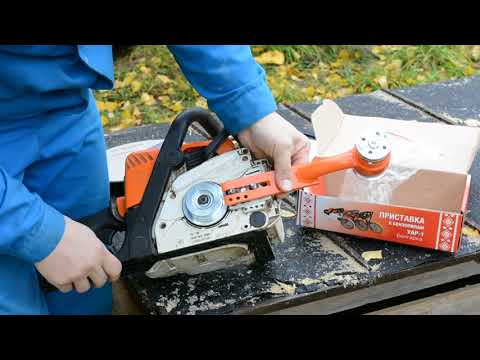

Установка на бензопилу своими руками
Как установить насадку — болгарку на бензопилу знает не каждый, поэтому мы расскажем об этом подробнее.
Работу по установке, следует начать, как ни странно, с очистки бензопилы. Необходимо снять боковую крышку, шину, цепь и продуть бензопилу сжатым воздухом, под боковой крышкой спрессовываются и накапливаются мелкие частички древесины, которые при разборке сцепления могут попасть в подшипник.
Далее, необходимо выкрутить свечу и ограничить ход поршня при помощи куска не толстой и плотной веревки, с навязанными на неё узелками. Для этого веревку нужно просунуть в цилиндр через свечное отверстие. Эти манипуляции нужны для того, чтобы максимально безопасно заблокировать ход поршня, а соответственно и коленчатого вала и открутить сцепление.
Важно! В бензопилах Штиль, схема установки и крепления чашки сцепления не требует раскручивания, поэтому вышеописанные действия для них не актуальны.
Далее, чашка сцепления снимается с коленчатого вала и в зависимости от вида шкива насадки, либо меняется, либо на неё устанавливается шкив вместо ведущей звездочки. Сборка проводится в обратной последовательности.
Теперь переходим к установке самой насадки — болгарка. Она монтируется на место штатной шины, ничего сложного, просто необходимо установить насадку на два винта крепления, закрыть боковую крышку и затянуть винтами.
Важно! При установке необходимо, чтобы шток регулировочного винта совпал с отверстием в насадке, которое для него предназначено. Если он не совпадет, то натянуть ремень будет невозможно.
На завершающем этапе производится натяжение ремня. Как проверить натяжение мы описывали выше.
Преимущества бензопилы болгарки
Теперь давайте разберемся, нужно ли покупать или изготавливать самостоятельно насадку болгарку на бензопилу, какие у нее есть преимущества по сравнению с обычной УШМ?
Главное преимущество насадки — болгарки, это мобильность. Согласитесь, не всегда можно протянуть провод до места работы или они могут проводиться там, где электричества просто нет.
Второе, это стоимость. Средняя цена на электрическую болгарку с дисками диаметром более 180 мм и мощностью более 1,5 кВт – 7000 тысяч рублей, в то время как насадку можно купить за 1,5 – 2 тысячи или изготовить самостоятельно.
Третье и последнее преимущество, это мощность. Самые мощные электрические болгарки – это 2,5 – 3 кВт, а некоторые бензопилы могут легко выдавать 3,5 – 4, профессиональные модели более 5 кВт. Например, Штиль MS 661 с мощностью 5,4 кВт.
Наряду с преимуществами есть и отрицательные моменты, которые тоже стоит принимать во внимание, а именно:
- бензорез нельзя использовать в помещении, т. к. выделяемый при работе бензопилы выхлоп токсичен;
- бензопила с насадкой громоздкая и неудобная, выполнять с её помощью мелкие и точные подрезы неудобно;
- при работе отрезным кругом, в воздухе витает металлическая пыль, которая попадает в воздушный фильтр и сильно загрязняет последний.
Конечно, по сравнению с обычной УШМ, насадка — болгарка проигрывает в функциональности, т. к. нет возможности с её помощью шлифовать, это просто неудобно, да и весит бензопила с болгаркой прилично. Получается, что насадка — болгарка для бензопилы, как и электрическая УШМ имеет свои преимущества, но они не способны полностью заменить друг друга.
Нюансы использования
Насадка — болгарка, должна использоваться согласно рекомендациям производителя и с соблюдением техники безопасности. На практике, этими рекомендациями пренебрегают, что часто приводит к травмированию. Рассмотрим основные моменты, которые стоит учитывать при работе с бензопилой – болгаркой.
- В процессе работы руки и глаза оператора должны быть защищены. Очки и перчатки просто необходимы, но не лишним будет одеть костюм из грубого материала. Отрезные диски тонкие, хрупкие на излом и если обычной болгаркой они легко контролируются, то пилой делать это не так просто. Диск может завернуть и сломать, осколки могут разлететься и поранить.
- На бензопилу мощностью менее 1,5 кВт устанавливать отрезной диск большого диаметра не стоит, двигатель справиться, но будет работать на пределе и будут заметны провалы по оборотам.
- Работать со снятым защитным кожухом запрещено.
- Приводной ремень между шкивами должен быть правильно натянут. Проконтролировать натяжение можно следующим образом: захватить ремень по центру и попытаться повернуть вокруг своей оси. Если ремень поворачивается только на 900, то он натянут правильно, если больше или меньше, значит необходимо провести регулировку.
Как сделать насадку своими руками
Самостоятельно изготовить насадку — болгарку не так легко, как может показаться на первый взгляд. Даже имея все необходимые элементы, два шкива, ремень, вал с креплением для диска и старую шину, потребуется повозиться, подгоняя все на свои места.
Помните, что любое изменение в заводской конструкции пилы приводит к автоматическому снятию с гарантии производителя.
https://www.youtube.com/watch?v=Wfy-wH0Guy0
Ниже фото реального экземпляра насадки, сделанной своими руками.
На первый взгляд все хорошо, но если приглядеться, то видно, что ремень установлен поверх штатной чашки сцепления. Работать нормально такая конструкция не сможет, т. к. ремень будет постоянно слетать. Её необходимо доработать, установив вместо сцепления шкив. А в остальном конструкция неплохая, учтено все вплоть до механизма натяжения.
Есть еще один вариант сделать бензорез, это установить переходник для крепления отрезного диска непосредственно на сцепление, т. е. отказаться от использования шины или другого удлинителя. Именно такой вариант показан в видео ниже.
На видео видно, как после запуска двигателя, диск бензореза сразу же начинает вращаться, это означает, что сцепление не работает. Использовать инструмент без сцепления опасно и неудобно.
Вывод
Подведем итог. Сделать болгарку с бензопилы можно, специальная насадка добавит такой функционал, установить её можно самостоятельно. Делать болгарку на базе пилы своими руками, совсем не обязательно, т. к.
в продаже имеются заводские, которые сконструированы с учетом требований безопасности.
Работать с такой насадкой можно там, где нет возможности подключить электричество, в противном случае, легче и удобнее использовать обычную УШМ.
Видео:Болгарка для пилы , без переделки самой пилы .Скачать
Болгарка из бензопилы: своими руками, как сделать, чертежи, насадка, установка
Бензопила — универсальный инструмент. Если ее оснастить дополнительным оборудованием, то можно сконструировать много полезных устройств. Один из таких механизмов — болгарка из бензопилы. Она предназначена для обработки разных материалов искусственного и природного происхождения.
Готовые насадки
Насадку по типу «болгарка» и другие модели продают в магазине бензотехники. Приспособление способно не только резать кирпичный, бетонный, каменный и металлический материал, но и зачищать швы после сварки. К насадке подходят:
- отрезные диски (алмазные и армированные);
- шлифовальный круг;
- циркулярная пила (для продольного обрезания).
Инструкция по установке и эксплуатации насадки прилагается к комплекту. Болгарку можно монтировать не ко всем бензопилам, а только к моделям серийного производства.
Перечень моделей, к которым можно подключить приспособление, указан в документах насадки. Если такой модели там нет, то приспособление УШМ проверяют на совместимость с пилой.
Для этого с пилы снимают соединительную муфту и сравнивают 2 диаметра: отверстие для посадки на шкиве болгарки и коленчатый вал пилы. Если они одинаковые, то инструмент можно соединить. Если разные, то — нет.
Виды насадок «болгарка» по шкивам и их отличия:
- Шкив с закрытой чашкой по типу Штиль 180. Вместо соединительной муфты приспособление имеет закрытую чашку для монтажа в посадочное место. Шкив разбору не подлежит. Коленчатый вал с игольчатым подшипником и посадочное отверстие шкива имеют одинаковый диаметр. Применяется для моделей бензопил Штиль МС (180, 170 и 250).
- Без чашки. Для монтажа шкива снятие соединительной муфты не требуется. Его монтируют на колесо привода (ведущую звездочку) пилы несколькими способами. Какой из вариантов выбрать, это зависит от ширины зубьев звездочки. Изделие легко устанавливается, стоит дешево и применяется для пил Тайга, Партнер, Хускварна.
- С заменой звездочки. Есть ряд специальных шкивов, которые изготовляют специально под профессиональные пилы. Это сцепления со съемными ведущими звездочками.
Как сделать самостоятельно
Если нет возможности приобрести заводскую насадку, то можно самостоятельно сделать из пилы резак. Для изготовления болгарки из бензопилы своими руками понадобятся следующие инструменты и материалы:
- рабочий модуль (болгарки);
- профессиональная пила с высокой мощностью;
- заводские шины — 3 шт. (40-50 см);
- барабан — 2 шт.;
- ремень.
Инструкция самостоятельной сборки устройства:
- Ремень прокладывают вдоль шины.
- К ведущей звездочке прикрепляют шкив, предварительно установив его на пилу.
- Зубчатое колесо, расположенное на узле болгарки, протачивают и убирают.
- Шкив собирают, придерживаясь схемы, и сваркой закрепляют его на основе.
- Чтобы ремень работал беспрепятственно, укорачивают 2 направляющие. Заточку 1 шины проводят под монтаж узла болгарки и приваривают их к основанию.
- Затем устанавливают шлифовочные круги.
Сделать из бензопилы болгарку несложно, если использовать чертежи и придерживаться инструкции по изготовлению.
Правильный монтаж насадки
Приспособление состоит из вращающего шкива, крепежа и защитного щитка. Вращение барабана происходит посредством мотора, через ременную передачу. Чтобы установить насадку правильно, нужно изучить инструкцию по монтажу. Процесс установки:
- Направляющую, расположенную на бензопиле, снимают. Затем демонтируют сцепление со звездочкой. Шкив соединяют с приводным валом звездочки пилы.
- К распиловочному диску подключают приводной ремень или редуктор. Это позволит в новом инструменте снизить крутящий момент.
- Адаптер фиксируется к инструменту с помощью прилагаемых к болгарке шпилек. Если их нет, то подойдут крепежи от шины пилы.
Инструмент готов!
Плюсы и минусы решения
Для изготовления болгарки подходят разные виды ручных электрических и бензиновых инструментов. Самый простой и удобный вариант — это устройство, собранное на основе пилы с цепью. Преимущества самодельных устройств:
- Большая мощность. Если сравнивать самодельную насадку с заводскими моделями, то ее мощность в 2 раза больше.
- Независимость. Инструмент не нуждается в электроэнергии, поэтому его можно применять в любом месте.
- Простая сборка. Все необходимые инструменты и материалы можно приобрести в магазине или поискать в своем хозяйстве.
- Доступная цена. Если сравнивать с готовым инструментом, то на сборку болгарки понадобится в 2 раза меньше денежных средств.
Несмотря на все свои достоинства, инструмент имеет ряд недостатков. Аэрофильтры болгарки засоряются металлической пылью. Из-за этого двигатель постепенно глохнет и выходит из строя.
Также человек может получить травму от использования болгарки. Иногда во время работы диски не выдерживают нагрузки и лопаются. Под воздействием тяги они разлетаются в стороны.
Чтобы защитить себя от травм, нужно выбирать диски до 115 мм в диаметре и применять защитный кожух.
Видео:Полезная насадка на болгарку за копейки, но есть НЮАНСЫСкачать
Болгарка из бензопилы: насадки, самоделки, переделки. Советы и рекомендации
Народные умельцы издавна славились своими золотыми руками и гениальными идеями, которые впоследствии могли перевоплотить в жизнь не только они сами, но многие другие хозяйственные мастера. Примером такой переделки может служить болгарка из бензопилы.
Болгарка может пригодиться в любом хозяйстве, потому как периодически требуется проведение шлифовальных работ и резки. Но если ее нет, а имеется пила, работающая на бензине, то можно создать самодельную болгарку, которая будет работать не хуже производственной.
Болгарка из бензопилы своими руками
Достоинства самодельной болгарки:
- Независимость в работе и от электрической сети.
- Высокая производительность по сравнению с электрическими аналогами.
- Существенная экономия по сравнению с приобретением нового аппарата.
- Не сложность проводимых работ по переделке.
Для чего прибегают к самодельному варианту?
Подобные самодельные аппараты делаются, прежде всего, для экономии средств. В настоящее время рынок садового инструмента переполнен различными предложениями, но цена на такую продукцию бывает порою очень высокой и не каждый может позволить себе подобную покупку.
https://www.youtube.com/watch?v=anw14bB8aFE
Еще одной причиной, по которой умельцы прибегают к подобного рода переделкам – желание иметь у себя дома многофункциональный аппарат, способный помочь в различных работах. К тому же такой вариант значительно экономит место в гараже или сарае. Ведь для размещения нескольких инструментом потребуется выделение дополнительной площади.
Недостатки самодельной болгарки:
- Твердые частицы во время работы могут попадать в воздушный фильтр, а это негативно сказывается на работе пилы и приводит к перегреву. Фильтр бензопилы адаптирован к опилкам и древесной пыли, а частицы от металла действуют более агрессивно, поэтому и причиняют больше неудобств.
- Не исключается получение травм во время работы с самодельной болгаркой.
Какая бензопила подойдет для переделки?
Прежде чем приступить к выбору бензопилы, нужно разобраться, какими достоинствами обладает этот инструмент и почему именно его выбирают в качестве базового.
- Наличие двигателя отличной производительности и мощности.
- Компактность мотора.
- Мотор не надо дорабатывать, он полностью подходит к использованию.
- Использовать агрегат можно в любых условиях, даже в повышенной сложности.
- Особенность конструкции позволяет использовать пилу в различных положениях.
- Муфта сцепления расположена особым образом, защищая главные узлы инструмента от повреждений.
- Удобный выходной вал дает возможность прикреплять дополнительные устройства.
При выборе пилы следует ориентироваться на следующие параметры:
- Мощность;
- Простота конструкции и дешевая стоимость запасных частей;
- Не стоит использовать дорогие инструменты, лучше всего взять уже бывший в употреблении.
Исходя из вышеизложенного, наиболее подходящими являются бензопилы Урал, Штиль или пила Дружба.
Заводские насадки
В настоящее время можно приобрести уже готовую заводскую насадку на бензопилу, которая позволит сделать инструмент многофункциональным.
С установкой подобного приспособления проблем не возникает, если действовать по инструкции и подобрать ее в соответствии с моделью имеющейся бензопилы.
Стоит обратить внимание, что заводские насадки не бывают универсальными, а производители не всегда указывают весь перечень подходящих пил, поэтому легко ошибиться при выборе.
насадка-болгарка на бензопилу
Благодаря универсальности бензопилы ее спектр применения можно значительно расширить и использовать не только по прямому назначению, но и в качестве насоса, бура или даже мотора для небольшой лодки. Ассортимент насадок представлен следующими моделями:
- Бензорез, предназначенный для распиливания металлических изделий и даже камня. Цена варьируется от 1700-1850 рублей.
- Дебаркер – с его помощью производится очищение бревен от сучьев, веток и коры, а также изготовление паза и чашки. Подобное приспособление для сдирания коры стоит около 1400 рублей, а улучшенная модификация начинается от 15000 рублей. Для шкурения бревен – 1600-1990 рублей.
- Лебедка, помогающая вытаскивать лодки из воды, мелкий транспорт из грязи, а также перетаскивать различные материалы. В дополнение поставляется блок, который увеличивает мощность пилы, а также способствует изменению траектории движения. Цена варьируется от 3000 до 4000 рублей.
- Водяная помпа.
- Косилка для покоса сорной травы, газонов и зерновых культур. Ценовая политика роторной насадки от 2200 до 2500 рублей. Выпуск производится чаще всего для пил фирмы Штиль.
- Мотобур, используется для сверления ям и прорубей. Стоимость такого приспособления колеблется от 2500 до 5200 рублей.
- Болгарка. Цена в пределах 2200 – 2760 рублей.
- Лодочный двигатель для небольших лодок с высотой не более 38 см. Стоимость варьируется от 1200 до 2200 рублей.
- Небольшая пилорама для распилки древесины и осуществления заготовок.
Насадка циркулярная НМЗ 544
Самодельные варианты
Для того, чтобы сделать болгарку своими руками нужно запастись необходимыми комплектующими. Самым простым и экономически выгодным вариантом является покупка готового заводского комплекта. Но перед приобретением нужно обязательно свериться – подходит ли он к имеющейся у вас пиле. Комплект состоит:
- Барабан или ведущий шкив;
- Защитный кожух;
- Ременная оснастка;
- Ключ или шпильки;
- Подробная инструкция, где приведены все чертежи и схемы для правильного крепления насадки.
Все чертежи и схемы, приводимые в прилагающейся инструкции, легко читаются и понятны даже неподготовленному мастеру.
https://www.youtube.com/watch?v=t1KRx_BReno
Ниже представлен чертеж болгарки из бензопилы
чертеж болгарки из бензопилы
Последовательность работ по креплению насадки к болгарке:
- Изучение инструкции.
- Слить масло в пиле.
- Снять с бензопилы шину и барабан сцепления;
- Произвести крепление шкива на главную звезду;
- Закрепить инструмент шпильками, которые поставляются в комплекте. Если они отсутствуют, то использовать можно обычные шпильки для крепления шина на бензопиле.
Советы и рекомендации
Следует внимательно следовать инструкции, если у вас насадка не самодельная, а покупная. Но для использования переделок тоже существуют определенные правила безопасности при использовании. Ниже приведены основные рекомендации по использованию болгарки:
- Обязательно должна присутствовать защита глаз и рук.
- Не следует устанавливать отрезной диск большого диаметра на маломощную пилу. Это может привести к преждевременному выходу из строя двигателя.
- Нельзя использовать болгарку без защитного кожуха.
- Обязательно провести контроль натянутости шкива.
Для изготовления переделки из бензопилы желательно использовать материалы только хорошего качества. Не исключайте применение защитного кожуха. Он может послужить гарантией безопасности. Шлифовальные круги желательно использовать с диаметром 115 мм. Их достоинство в том, что они выдерживают высокую скорость вращения, в отличие от кругов с большим размером.
обзоры
Ниже представлен видео обзор, где демонстрируется насадка для бензопилы
Отзывы владельцев
Отзывы владельцев свидетельствуют о том, что использование насадок для бензопилы очень эффективно и позволяет сэкономить деньги. Полноценный аппарат стоит гораздо дороже, чем комплект болгарки.
Александр Михайлович:
Получить два инструмента в одном – это замечательная идея. Осуществить ее мне помог друг, который отлично разбирается в ремонте подобного оборудования. Использовали все необходимые детали с болгарки и получили многофункциональное устройство. Работает отлично, но я понял, что лучше ставить небольшой диск на 115 мм, эффективнее работа получается.
Достоинства: не дорогое, многофункциональное устройство.
Недостатки: необходимо использовать с осторожностью, так как это самодельное устройство.
Болгарка из бензопилы: насадки, самоделки, переделки. Советы и рекомендации Ссылка на основную публикацию
Видео:Самодельная болгарка из бензопилы.Скачать
Насадка на бензопилу болгарка — плюсы приспособления
На базе хозяйственной бензопилы можно сделать целый ряд полезных приспособлений. Один из самых популярных из них – болгарка. Этот инструмент предназначен для выполнения различных работ по металлу. Оборудовав самоделку мотором от бензопилы, изготовитель получает мощное приспособление, которое поможет справиться с решением самых сложных бытовых задач.
Насадка на бензопилу болгарка – плюсы приспособления
Установка готовой насадки для распиливания металла имеет ряд важных преимуществ.
Среди них нужно выделить:
- повышенная мощность и выносливость – если сравнивать фирменные болгарки с отдельными насадками, устанавливаемыми на хозяйственную бензопилу, то преимущество получит именно насадка болгарка для бензопилы. Так как двигатель из бензопилы способен развивать более высокие обороты, чем мотор любой магазинной болгарки, то и подключенная к нему насадка сможет уверенно справиться с более твердыми металлическими изделиями;
- возможность использования без источников электрической энергии – двигатель от бензопилы работает на смеси из бензинам и моторного масла. Соответственно, подключенную к нему болгарку можно будет использовать в любой точке участка, без необходимости подключения к электрическому питанию;
- быстрая установка и демонтаж – при необходимости, владелец бензопилы можно за несколько минут установить насадку своими руками, и так же быстро снять ее для продолжения эксплуатации бензопилы.
Единственный минус насадки – это возможные сложности в ее использовании в домашних условиях. Дело в том, что любая бензопила во время своей работы выделяет вредные для здоровья токсичные газы. Из-за этого подключенную к ее двигателю насадку-болгарку не удастся использовать в закрытых помещениях.
Как бензопилу переделать в болгарку?
Перед тем, как из бензопилы сделать болгарку, нужно подготовить требуемые для работы комплектующие.
Для сборки самоделки изготовителю потребуется:
- двигатель от бензопилы – важно, чтобы ДВС обладал запасом мощности, которого будет достаточно для распиливания твердых металлических изделий. Лучше всего использовать мотор, мощностью более 4 л. с.;
- рабочий механизм – подойдет узел от любой старой бытовой болгарки. Он должен быть полностью исправным, в противном случае, он не выдержит нагрузки от двигателя;
- 4 направляющие шины, длиной от 40 до 50 см;
- ремень;
- 2 барабана.
Алгоритм работ выглядит следующим образом:
- Сначала используемый ремень нужно установить параллельно штатной шине бензопилы;
- После этого на хозяйственную пилу потребуется установить шкив. Закрепить элемент можно на штатной ведущей звездочке садового инструмента;
- Затем с рабочего механизма от старой болгарки нужно демонтировать встроенную в него шестерню и тщательно проточить ее;
- После этого потребуется собрать шкив. Крепить его к общей конструкции самодельной болгарки нужно путем сварки;
- Оставшиеся у изготовителя 2 направляющие шины нужно укоротить. В результате они должны плотно встать в посадочные места и не препятствовать работе ремня во время его движения. Лучше всего одну из используемых шин заточить под установку рабочего механизма от старой болгарки;
- Далее все оставшиеся части конструкции потребуется сварить между собой. После этого изготовителю останется купить круги для резки и начать эксплуатацию болгарки.
При использовании самоделки нужно постоянно следить за состоянием воздушного фильтра от бензопилы. Его нужно держать в чистоте, иначе самодельное приспособление быстро выйдет из строя.
Правила эксплуатации самодельной болгарки
Во время использования самодельного инструмента нужно соблюдать ряд важных правил.
В их перечень входит:
- при эксплуатации приспособления руки и глаза оператора должны быть защищены. Кроме того, для работы с инструментом потребуется надеть костюм из плотной ткани. Нужно помнить, что режущий диск болгарки достаточно хрупкий на излом, поэтому в любой момент его часть может отколоться и нанести оператору вред;
- перед началом использования самоделки ее потребуется оборудовать защитным кожухом;
- нельзя устанавливать крупный отрезной диск на болгарку, изготовленную из бензопилы низкой мощности. Это повысит нагрузку на двигатель садового инструмента и приведет к увеличению количества потребляемого горючего.
Важную роль для общей работы самодельного приспособления играет натяжной ремень. От его натяжения зависит не только эффективность инструмента, но и безопасность оператора.
Чтобы настроить уровень натяжения элемента, нужно захватить его центральную часть и попробовать повернуть ремень вокруг своей оси. Правильно натянутый ремень будет поворачиваться не более, чем на 900.
Если эта величина при повороте ремня больше или меньше, значит, его потребуется отрегулировать.
🔍 Видео
Насадка для бензопилы Цепная болгаркаСкачать
Испытание самодельной насадки-болгарки для бензопилы.Скачать
Насадка болгарка на бензопилу. Первые впечатления.Скачать
Болгарка из бензопилы своими рукамиСкачать
Мощный "Бензорез" из бензопилы. ПЕРВЫЙ КОП и СРАЗУ УДАЧА!!! Переоборудовал партнёр в бензорез.Скачать
Как сделать Болгарку из Бензопилы? Насадка для диска УШМ своими рукамиСкачать
Устанавливаю Насадку болгарку на бензопилу CHAMPION 237Скачать
насадка-болгарка на бензопилу // добыча металлоломаСкачать
Бензоболгарка своими рукамиСкачать
МОЩНЫЙ "БЕНЗОРЕЗ" ИЗ БЕНЗОПИЛЫ. ВИДЕО ИНСТРУКЦИЯ ПО СБОРКЕ.Скачать
Бензорез своими рукамиСкачать
Насадка болгарка на бензопилуСкачать
Как изготовить Бензорез за вечер без токарки нужный предмет для металло копаСкачать
С этой самоделкой хоть на край света! Такого еще никто не видел!Скачать
Переделка бензореза, с ремня на цепьСкачать
