Самодельные приспособления для болгарки

Болгарка является инвентарем полезным и многосторонним. Она подойдет для резки металла, камня, плитки и, шлифовки поверхностей. Но, при бывают ситуации, в каких для данных работ чем просто подойдет стационарный станок. Отлично, что используя определенные приспособления для болгарки, её есть вариант перевоплотить к примеру в отрезной станок!

Станки из болгарки

Поиск готового станка, соответственного вашим запросам, в магазинах совсем просто. Но, возможность отыскать конструкцию, которая агрессивно фиксирует болгарку не телепатся в свое время работы не велика, так как они изготовлены из дюрали. Поэтому люди, имеющие станки, всячески усовершенствуют или переделывают их.

Увы здесь встречаются огромное количество суровых препятствий – материалы станка являются тяжело свариваемыми, либо, например, в конструкции не учтены моменты, принципиальные для вас – например, четкая линейка или более упругая пружина.

Переделка чужого – это более непростая задачка, чем изготовка собственного!

Покупной вариант держателя болгарки

Изготовка самого обычного приспособления для болгарки а возможно выполнено с наименьшими затратами и на протяжении некоторого времени! В основном, конструкция будет являться железной длинноватой трубой, которая является и каркасом, и ручкой. С одной книги из концов приваривают поперечную железную планку, имеющую два отверстия под крепеж болгарки.

Более надежный самодельный вариант держателя болгарки

Со съема всех дополнительных деталей же края трубу укрепляют к о маленькому кусочку уголка на подвижном валу. Крепление самого же уголка выполняться на десктоп, или к полу! На обратной стороне от крепежа обязана стать зафиксирована пружина, возвращающая всю конструкцию в первоначальное положение.

2-ой вариант производства

Стойка для болгарки!Круче не придумаешь!

Инстаграм. В сей раз я сделал нереально крутое приспособление для обычной .

Всё для болгарки

Идеи внедрения болгарки Ссылки на уникальные ролики: Стойка для болгарки .

3-ий вариант производства

На этом деле нашему клиенту остается – изготовка станка завершено, осталось только произвести правильное закрепление болгарки. Чем, воспользоваться таким вариантом следует при простых работах, если требуются четкие и сложные процедуры, то и конструкция желательна более сложной.

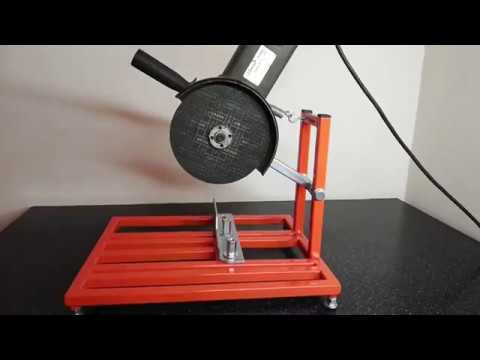

Изготовка отрезного станка из болгарки под четкие работы!

Такие приспособления для болгарки как отрезной станок делаются с помощью последующих материалов и инструментов: железного уголка, профильной трубы, железного листа под платформу (применяют ДСП), сварочного аппарата, швеллера, дрели, вала, нескольких подшипников, трубы с маленьким поперечником, пружины, реле и педали. Сварка, по большому счету, а возможно заменена на крепкие болты – здесь придется пользоваться дрелью.

Необходимо отметить, что при таковой реализации станка, он вам больше понравятся без проблем разобран, если показаться такая необходимость.

1-ый вариант конструкции

1-ый вариант конструкции

Детали и крепежи

Изготавливать станок начинаем с каркаса. Под каждую болгарку будет нужно персональная схема, так как кто производитель выпускает болгарки своей конструкции – в неких придется выполнить снятие ручки, а кое-где необходимо будет изобретать стойку под всю болгарку в итоге! Дополнительно, для различных поперечников дисков необходимы разные каркасы.

Каркас

В составе простого каркаса бывают две рамы и общая ось. Нижняя рама желательна закреплена поверх платформы из металла или из ДСП. Для большой болгарки, лучше воспользоваться металлом.

Следует обеспечить вращение верхней рамы, на которую укрепляют болгарку, в отношении к либо верхней раме в вертикальной плоскости, подобно маятнику. Чтоб зафиксировать начальное положение, придется пользоваться пружиной.

На нижнюю раму следует приварить крепление, в составе которого входят прижимающей уголок и подвижная струбцина.

2-ой вариант конструкции

2-ой вариант конструкции

Линейка — для данного определенного варианта, используют подвижную линейку, имеющую ограничитель, которая приваривается на трубку. Ею регулируется точность размера, после этого выполняться закрепление при помощи торцевого винта!

Электроника. Чтоб повысить удобство использования вашего станка, необходимо предугадать такие вещи как пусковая педаль или кнопка (коммутация при наличии низковольтного реле на 12 В). При наличии данной педали и выполняется подача напряжения к болгарке.

приспособления для болгарки своими силами

С помощью такового легкого приспособления для болгарки сегодня можно высвободить руки, и сразу с этим сделать четкий ровненький срез не применяя тиски, ну и экономия времени на замеры тоже играет важную роль. С помощью данной конструкции вам больше понравятся заменена отрезная пила по металлу, если вдруг будет нужно, болгарка а возможно без особых усилий демонтирована.

Видео:КАК РАСШИРИТЬ ФУНКЦИОНАЛ БОЛГАРКИ СВОИМИ РУКАМИ? САМОДЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ ДЛЯ УШМСкачать

КАК РАСШИРИТЬ ФУНКЦИОНАЛ БОЛГАРКИ СВОИМИ РУКАМИ? САМОДЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ ДЛЯ УШМ

Приспособление для болгарки своими руками

Самодельные Приспособления Для Болгарки Своими Руками

Болгарка – это незаменимый инструмент при выполнении различных строительных, монтажных и ремонтных работ. задача данного аппарата заключается в быстрой резке металла или камней.

Также благодаря специальным насадкам он способен тщательно отшлифовать поверхность детали, зачистить ее и устранить глубокие и въевшиеся загрязнения (часто это ржавчина). Однако чтобы расширить сферу применения данного устройства, многие приобретают и даже сами конструируют самодельные приспособления для болгарки.

И сегодня мы рассмотрим, какие приспособления и насадки наиболее востребованы в строительстве, и как их изготовить своими руками.

На данный момент существует много различных насадок, которые позволяют значительно расширить сферу использования простой болгарки. Такими, к примеру, являются:

  1. Насадки для зашкуривания поверхностей и снятия старой краски.
  2. Станины.
  3. Транспортиры (о них мы поговорим в конце статьи).

Стоит отметить, что большинство хозяев предпочитают все же купить готовые насадки в магазине, нежели изготавливать их собственноручно. Стоят они не так уж и дорого, да и найти их совсем не трудно. Но некоторые мастера изготовляют данные приспособления своими руками. Более подробно об этом читайте ниже.

Как сделать самодельные приспособления для болгарки? Готовим инструменты

Для выполнения данных работ вам понадобятся следующие устройства:

  • электродрель с набором сверл
  • шуруповерт
  • ножовка по дереву
  • диски для болгарки диаметром 125 миллиметров.

Что следует подготовить из материалов?

Вам нужно приобрести деревянные бруски (2 шт.), металлический уголок из дюралевой стали и такую же пластину. Также вам понадобятся саморезы размером 3 3.5х16 35 миллиметров. Всего нужно иметь 8 таких элементов.

Приступаем к работе

Сначала вырезается металлическая пластина. Далее из дюралевого уголка делается угол. Это несложно – необходимо лишь сделать вырез в виде треугольника в одной из полок детали и согнуть ее под прямым углом.

В металлической конструкции пластины необходимо просверлить 6 отверстий диаметров по 4 миллиметра каждое. Это нужно, чтобы закрепить саморезами ручку, уголки и деревянный брусок.

Стоит отметить, что каждое из данных отверстий должно иметь специальное углубление под шляпку шурупов.

https://www.youtube.com/watch?v=x4f4oidDWLE

Ручка скрепляется с бруском при помощи двух саморезов. Размеры крепежных деталей должны составлять 3х35 миллиметров. Таким образом вы получите деталь Г-образной формы. Все эти элементы вместе с пластиной далее собираются воедино. При этом приспособления для болгарок закрепляются 4-мя саморезами 3х20 миллиметров.

Итак, основа элемента у нас уже готова. Теперь сюда нужно установить стальные уголки. Их должно быть два — с размерами 60 60 45 и 55 30 75 миллиметров. Стоит отметить, что первый уголок необходимо разогнуть с 90 0 до 60 0. Если этого не сделать, на болгарку такое изделие точно не закрепится. Что делать далее? После установки стальных уголков на них крепится сама болгарка.

Соединяется она с приспособлением при помощи собственной рукоятки с одной стороны, а с другой — при помощи болта и контргайки серии М (8 20 миллиметров). Последняя нужна, чтобы винт не открутился с устройства во время распила материала. Устанавливать контргайку на рукоятку необязательно, так как ее вы будете держать рукой.

Все, на данном этапе приспособление для резки успешно изготовлено.

Станина

Такие приспособления для болгарок используются, чтобы облегчить прилагаемые оператором усилия для выполнения работ по резке материала. Согласитесь, держать на весу громоздкую болгарку несколько часов подряд довольно сложно. По этой причине многие мастера делают специальные станины, которые позволяют осуществлять работу по резке металла и изделий практически одной рукой.

Как сделать такое приспособление для болгарки своими руками? Для начала вам необходимо смастерить деревянный ящик. Достаточно сделать только одну сторону для крепежа болгарки. Все остальные стенки убираются, на их место крепятся ножки.

Но чтобы такая болгарка действительно была эффективной, нужно вначале приспособить ее к новым условиям обитания . Что для этого нужно сделать? Сначала необходимо снять защитный кожух инструмента. Далее на болгарку надевается диск. Когда он прислонится к боковой стенке инструмента, следует пометить, где была сделана щель для хода насадки или диска.

Она должна быть не слишком широкой (расстояние — чтобы внутрь устройства не попадали посторонние предметы). Однако щель можно и расширить. Делается это в тех случаях, когда возникает потребность в быстрой замене насадок без разборки всей конструкции. В качестве опор можно использовать два деревянных бруска.

Все, теперь можно смело приступать к работе по распилу различных материалов и изделий.

О транспортире

Транспортир – наиболее важный инструмент при выполнении строительно-монтажных работ. Данные приспособления для болгарок являются незаменимыми при обработке и резке легких металлических профилей. Использование такого инструмента позволяет с высокой точностью рассчитать угол резки детали, что наилучшим образом отображается на качестве выполняемых работ.

Помимо металлических профилей, данный инструмент также широко востребован при обработке кафельной плитки, напольного покрытия и плинтусов. Самодельный транспортир является прекрасной альтернативой громоздким и дорогостоящим инструментам, которые также именуются специализированными.

Возможно, в промышленных масштабах пользы от самодельного оборудования не будет, однако в домашнем хозяйстве такой элемент точно будет незаменимым.

Принцип его действия заключается в следующем:

  1. Сначала плитка (или иной разрезаемый материал) кладется на направляющий уголок с антифрикционной накладкой. Последняя имеет высокие антискользящие свойства, что предотвращает возможность смещения детали на устройстве.
  2. Далее заготовка плотно прижимается к полкам угла, после чего оператор выставляет нужный угол распила.
  3. Затем начинается разрезание материала. Здесь стоит учитывать, что для распила достаточно лишь немного нажать на диск – лишние усилия в данном случае ни к чему.

Конструкция

К сожалению, подобные насадки на болгарку невозможно сделать своими руками, что объясняется их сложной конструкцией. Поэтому лучше всего покупать такие угломеры в специализированных магазинах.

Приспособления для болгарки – как упростить себе задачу?

    Как выбирать диски?Дополнительные приспособленияПриспособления для болгарки своими руками

Как выбирать диски?

Рабочей частью инструмента является шлифовальный диск. Это основная и самая важная оснастка для болгарки, все остальные аксессуары предназначены либо для специфических операций, либо для облегчения работы оператора.

В техническом паспорте каждой УШМ указывается максимально допустимый диаметр круга, который разрешен для использования. Также указывается его толщина и диаметр отверстия для установки.

Существуют различные типы дисков для разных целей и нужд:

  • Обдирочные или отрезные круги. С их помощью осуществляется разрезание и шлифование заготовок. При работе угол наклона должен быть порядка 30-40 градусов. Для работы с качающимися заготовками и с широкими сторонами материалов использовать эти круги не рекомендуется. При выборе необходимо обратить внимание на отсутствие любых деформаций, трещин, сколов. Максимальное количество оборотов для диска не должно быть меньше частоты вращения вала инструмента.
  • Тарельчатые круги шлифовальные – с их помощью можно работать с металлом, древесиной, пластиком и камнем.
  • Чашечные шлифовальные круги изготавливаются из твердого материала. Используют для работы на малых плоскостях, убирают наслоения на пластике. Также пригодны для подгонки панелей из известняка и чтобы удалять старые слои краски.
  • Алмазные круги. Это особая категория, представляющая аксессуары для болгарки. Каждый круг используется только для работы с определенным материалом, например, диски для гранита застрянут в материалах с вязкими свойствами, а диски для асфальта затупятся при работе с гранитом.

Важно! Не следует делать глубоких разрезов за один подход, так как это снизит срок службы болгарки, а диск будет получать огромную нагрузку.

Дополнительные приспособления

Для улучшения и облегчения работы существуют различные комплектующие для болгарки. Особо часто требуется транспортир, который позволяет резать легкие профили (кафельная плитка. напольные покрытия, плинтусы и так далее). Для таких целей можно использовать специальные инструменты, но они зачастую крупногабаритные и неудобны. Поэтому транспортир для УШМ является прекрасной альтернативой.

https://www.youtube.com/watch?v=bq8L8xHQLr0

Разрезаемый материал ложится на направляющий уголок со специальной антифрикционной накладкой и в прорезь поворотного элемента конструкции.

Заготовка плотно прижимается рукой к полкам угла, выставляется нужный угол распила. Далее, слегка нажимая на диск, начинается разрезание профиля.

Такой транспортир состоит всего лишь из четырех деталей: основных частей, уголков фиксатора, петли и фиксирующего болта-барашка.

Еще одна отдельная группа аксессуаров составляет запчасти для болгарки. Этот электрический инструмент, как и любой другой, испытывает при работе большие напряжения, а также сильное воздействие пыли и грязи, поэтому рано или поздно случаются поломки. Многие поломки можно устранить заменой испорченной детали на новую. На рынке запчастей представлены все необходимые детали для этого.

Приспособления для болгарки своими руками

Часто необходимо выполнить ту или иную работу болгаркой, но держать ее на весу неудобно. Для освобождения рук применяются самодельные приспособления для болгарки. Чаще всего это простая станина из обычного ящика.

Чтобы сделать такую станину своими руками, нужно смастерить деревянный ящик. Достаточно сделать всего одну сторону для крепления инструмента и верх станины.

Вместо остальных стенок просто приделываются ножки, это сэкономит время и материалы.

Приспособление для болгарки Подошва на УШМ

Полезный и простой совет о том, как создать бутылкорез.

03:55 Бутылкорез, версия 20 Применение веревки из бутылки урок

Полезные советы от адвоката Егорова. Приспособление для болгарки Подошва на УШМ.

03:23 Приспособление для болгарки Подошва на УШМ урок

О создании и использовании ручного бутылкореза.

03:28 Ручной бутылкорез 20 Продолжение Применение ПЭТ ленты урок

Как сделать полезную вещь — станину для болгарки — советует адвокат Егоров.

03:28 Самодельная станина для болгарки УШМ урок

Источники: http://.ru/article/135872/kak-sdelat-samodelnyie-prisposobleniya-dlya-bolgarok, http://ogodom.ru/prisposoblenija-bolgarki-zapchasti-samodelnye-osnastka-aksessuary.html, http://www.tvigle.ru/video/sovety-advokata-egorova/prisposoblenie-dlya-bolgarki-podoshva-na-ushm-advokat-egorov/

Комментариев пока нет!

Видео:КРУТАЯ ИДЕЯ для УШМ оправдала себя и ДОСТОЙНА ВНИМАНИЯСкачать

КРУТАЯ ИДЕЯ для УШМ  оправдала себя и ДОСТОЙНА ВНИМАНИЯ

Как изготовить стойку для болгарки (УШМ) своими руками: чертежи, конструктив

Самодельные Приспособления Для Болгарки Своими Руками

Один из самых востребованных в домашнем хозяйстве электроинструментов – угловая шлифовальная машинка (УШМ), в простонародье именуемая болгаркой. Несмотря на то, что основное ее предназначение – шлифование, чаще она используется в качестве инструмента для резки различных материалов. Этому в первую очередь способствует обилие разновидностей дисков, которые можно установить на нее.

Главный недостаток болгарки при выполнении подобных работ – не высокая точность реза, ведь удерживая УШМ в руках, крайне тяжело выдержать точный угол и направление реза.

Редко удается отторцевать какой-либо материал строго под заданным углом. Особенно, если приходится выполнять заготовку однотипных деталей какой-либо конструкции, да еще с заданными углами реза.

Свести к минимуму этот недостаток можно, применив к болгарке специальную стойку.

Существуют такие приспособления заводского изготовления к различным моделям УШМ, некоторые из них довольно универсальны. Но относительно высокая стоимость делает их не доступными для большинства домашних мастеров. А между тем, большинство таких мастеров в состоянии изготовить стойку для своей УШМ собственными руками, не потратив на это больших денег, да и времени.

Чертежи стойки для болгарки

В интернете не так уж и много чертежей подобных стоек. В основном это примитивные эскизы, иллюстрирующие скорее принцип работы устройства, чем точные размеры и порядок его сборки. А даже те, что есть, не имеют всей необходимой информации.

https://www.youtube.com/watch?v=WKkPxh8ZKkI

Да и сам конструктив подобных приспособлений довольно часто вызывает сомнения в применении такого чертежа без определенной коррекции.

Поэтому мы советуем не тратить время на их поиски, а внимательно рассмотрев варианты реализованных проектов по созданию самодельных стоек для УШМ, выбрать подходящий для себя. Или, учтя их недочеты, реализовать собственный.

Стойка для болгарки своими руками — обзор вариантов

Главные задача данной стойки:

  • надежно крепить инструмент на консоли;
  • обеспечивать минимальные отклонения от плоскости реза во время работы;
  • надежно удерживать инструмент в верхнем положении.

Для крепления болгарки на консоли подходят резьбовые крепления ручки на ее головке. Их – 3, и этого более, чем достаточно для надежной фиксации.

Иногда их используют не все.

А иногда для крепления болгарки задействуют достаточно жесткий и надежно закрепляемый на ее головке защитный кожух.

Для небольших болгарок, работающих с дисками до 125 — 150 мм, иногда достаточным будет крепление корпуса к консоли при помощи мощных хомутов, но для предотвращения осевого проворачивания инструмента должна быть задействована упорная площадка головки шлифмашинки.

УШМ, работающие с отрезными дисками большого диаметра (200 – 230 мм), кроме надежного крепления их к консоли, должны иметь хорошую опорную базу крепления самой консоли к рабочему столу.

Этим обеспечивается минимальное отклонение от плоскости реза.

Многие самодельщики обеспечивают колебательное движение консоли установкой одного — двух подшипников для ее крепления к рабочему столу. Для этого часто используют готовые подшипниковые узлы автомобилей или велосипедов. Однако достаточную подвижность обеспечит и простое болтовое соединение, детали которого при хорошей смазке будут работать в качестве обычных подшипников скольжения.

Так, как это показано в видеоролике, описывающем незамысловатую конструкцию стойки для УШМ из металла:

Правда, мы бы не стали полагаться на такую надежность фиксации инструмента в верхнем положении, как рекомендует автор видео, а установили бы натяжную пружину в удобном месте.

Понятно, что ремонт такого крепления консоли сводится к замене болта, или, в крайнем случае, к простому увеличению его диаметра или установке втулки при большом износе сопрягаемых деталей.

Подобный принцип обеспечения соблюдения плоскостности реза обеспечивается и при изготовлении стойки не из уголков, а из профильных труб. Посмотрите коротенькое видео о простой самодельной металлической стоки для УШМ:

Мало кто решается делать деревянную стойку для болгарки, но это вовсе не означает, что ее делать нельзя. А вот некоторые конструктивные решения, которые мы хотим вам показать, вполне могут послужить вам источником идей для создания стойки собственной конструкции, в т.ч. и из этого материала.

Для увеличения картинки — нажмите на нее:

Иногда для обеспечения возврата инструмента в верхнее положение после осуществления реза, вместо натяжной пружины, используют обычный противовес, компенсирующий вес самого инструмента.

Особенности использования УШМ в качестве пилы

Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.

Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.

Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.

Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.

https://www.youtube.com/watch?v=gxyYMgLa4aU

Настоятельно рекомендуем обеспечить вашу стойку кнопкой аварийного отключения инструмента, ведь доступ к кнопке отключения после установки болгарки в стойку может быть затруднен. А даже надежно закрепленная в приспособлении УШМ – инструмент достаточно травмоопасный.

Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.

Самое простое приспособление для стойки УШМ

Собственно и стойкой это приспособление не назовешь, а работу с ним можно выполнить практически ту же, что обеспечивает самая технологичная стойка. Принцип его действия понятен из короткого видеоролика:

Но если вместо полосы использовать соответствующий уголок со спиленной частью одной из полок, как это сделал один из авторов похожей конструкции, то отпадет необходимость засверливания глухого отверстия в головке болгарки.

При этом крепление инструмента будет осуществляться двумя винтами в существующие на головке УШМ резьбовые отверстия для ручки. А принцип работы подошвы не изменится – только жесткость ее повысится.

Не изменится также способ использования болгарки в качестве некоего подобия циркулярной пилы с использованием той же подошвы, показанный в еще одном видеоролике того же автора:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Видео:СТОЙКА ДЛЯ БОЛГАРКИ СВОИМИ РУКАМИ/ УШМ / Making Angle Grinder StandСкачать

СТОЙКА ДЛЯ БОЛГАРКИ СВОИМИ РУКАМИ/ УШМ / Making Angle Grinder Stand

Различные приспособления для болгарки

Самодельные Приспособления Для Болгарки Своими Руками

Какие приспособления для болгарки можно сделать своими руками? Для того чтобы произвести монтажно-ремонтные или строительные работы по гравировке металла, камней, плит, и прочих материалов, а также по шлифовке поверхностей применяют самый известный инструмент под названием углошлифовальная машинка, или, по-другому, болгарка. При использовании различных вспомогательных приспособлений для болгарки, сделанных своими руками, сфера ее применения значительно расширяется и облегчается весь процесс работы на ней.

Дополнительное оборудование позволяет облегчить распилочно-шлифовочные работы.

Имеется огромный перечень насадок и устройств, модифицирующий болгарку в универсальный станок, который предоставляет возможность реализовать дополнительный ряд манипуляций с ним:

  1. Маятниковая пила. С ее помощью можно облегчить распил и торцовку конструкционных материалов различной крепости. Точный распил материала обеспечивается за счет удобной системы маятника и упора на столе, тем самым облегчая усилие при нажиме — оно происходит за счет веса самой пилы.
  2. Стационарный заточный станок. Это такое приспособление для болгарки, которое можно соорудить собственными руками. Применять это приспособление можно как в виде плоских насадок для сдирания или шлифовки изделий − за счет их наждачного покрытия, так и самодельной насадки, выполняющей роль прочного соединения для заточного круга (кремня).
  3. Стационарная или ручная циркулярная пила. Сделать это приспособление для болгарки своими руками не сложно. Оно позволяет распускать пиломатериалы из дерева по установленным габаритам вдоль или поперек волокон древесины.
  4. Электрический привод на сверлильных, фрезерных или токарных компактных станках. С помощью инженерного мышления и желания изготовить самостоятельно разные приспособления и насадки для болгарки возможно соорудить из нее еще и электрический привод, можно нестационарного вида, применив для этого самодельные устройства.

Необходимые инструменты и материалы

Для изготовления каких-либо приспособлений понадобятся инструменты.

https://www.youtube.com/watch?v=t6z9j-og79U

Для изготовления приспособлений для болгарки потребуются следующие материалы и инструменты:

  • швеллер;
  • уголок;
  • профильная труба;
  • доски из ДСП;
  • сварочный инструмент;
  • электрическая дрель.

Чтобы создать самодельные приспособления для болгарки, потребуется выполнение ряда условий:

  • при создании режущей конструкции болгарка должна быть мощностью более 600 Вт и по размеру отрезного круга не больше 12,5 см, качество электроприбора влияет на срок эксплуатации и технических показателей инструмента, по этой причине рекомендовано выбирать добросовестного производителя;
  • потребуются знания основ инженерного мышления и умения произвести некоторые расчеты и чертежи, так как отсутствие опыта самостоятельной сборки режущей установки может привести к некачественной и опасной работе на ней, в этом случае рекомендуется прибегнуть к помощи специалистов по сборке слесарных приборов;
  • при создании приспособлений для болгарки своими руками понадобится приобрести все требуемые для этого конструкционные материалы и инструменты: болты, гайки, наборы слесарных и электромеханических инструментов, полоски или прочные бруски из дерева, металлические уголки облегченного типа, а также швеллеры. (Рис. 1 Приспособления для болгарки)

Рисунок 1. Приспособления для болгарки

Производство наиболее обычного устройства для болгарки может быть осуществлено с наименьшими расходами и всего за несколько часов. Устройство представляет собой металлическую трубу, которая одновременно будет и каркасом, и ручкой. На один конец этой трубы приваривают металлическую планку, в которой предусмотрены 2 отверстия под крепление болгарки.

По той же стороне кромки трубу закрепляют к не большому куску уголка на мобильном валу. Крепеж этого уголка монтируется на стол или непосредственно к полу. На противоположном крае трубы от крепежа фиксируется пружина, которая возвращает всю установку в начальное состояние.

Производство станка закончено, потребуется только правильно зафиксировать крепление болгарки. Безусловно, воспользоваться подобной установкой можно лишь при самых простых работах. Если потребуются более четкие и сложные операции — установка будет сложнее.

Производство отрезного станка для болгарки под точные работы

Процесс изготовления отрезного станка под точные работы состоит из создания каркаса. Под каждую болгарку создается персональная модель, так как в некоторых случаях, возможно, потребуется снять ручки, или даже изобрести опору подо всю болгарку. Также под разнообразные диаметры дисков — каркасы тоже будут разные.

Узел возврата в целях безопасности можно заменить на металлическую пружину.

Каркас представляет собой 2 рамы и общую ось. Нижняя рама закрепляется поверх базы из ДСП или металла. Если болгарка большая, то рекомендуется использовать металлический каркас.

При этом необходимо создать надежное вращение верхней рамы, на которую крепят саму болгарку, она будет играть роль маятника по отношению к нижней раме, находясь в вертикальном положении. Для того, чтобы конструкция приняла исходное положение, потребуется пружина.

На нижней раме приваривается крепление, состоящее из прижимного уголка и передвигающейся струбцины.

Итак, для создания точного размера при работе этого приспособления для болгарки потребуется установить подвижную линейку — в каждом случае индивидуальную. Она имеет разделитель, который приваривается на трубку. После отрегулирования точности размера с помощью торцевого винта делается ее фиксация на каркасе для дальнейшей работы.

Чтобы увеличить комфортное применение подобного станка, рекомендуется использовать электронику. Потребуется установить пусковую педаль или кнопку, при помощи которой и будет подаваться напряжение на болгарку.

Преимуществом такой установки для болгарки является ее легкий демонтаж.

Для тех, кто уже применил болгарку в деле, наверняка, заметил ее минусы. Слабым моментом это инструмента является его достоинство — мобильность.

Во-первых, временами детали при разрезании не всегда могут быть надежно зафиксированы, незначительные движения при вибрации приводят к разламыванию абразивного диска, что, в свою очередь, очень травмоопасно.

Во-вторых, подвижность прибора во время работы не дает производить контроль точной перпендикулярной разрезки материала.

В-третьих, довольно трудно производить нарезку нескольких деталей, одинаковых по размеру, одновременно. Приходится выполнять дополнительно множество операций с изделием, соблюдая предельную концентрацию внимания, что приводит к быстрой утомляемости. Создание же отрезного станка своими руками поможет решить все эти трудности.

Безопасность жизнедеятельности

Производя работы с болгаркой, следует соблюдать повышенные меры безопасности. Категорически запрещается прикреплять к УШМ пильный круг для дерева. При установке защитного кожуха учтите направление инструмента. Берегите свое здоровье, и соблюдайте меры безопасности при работах на слесарных инструментах.

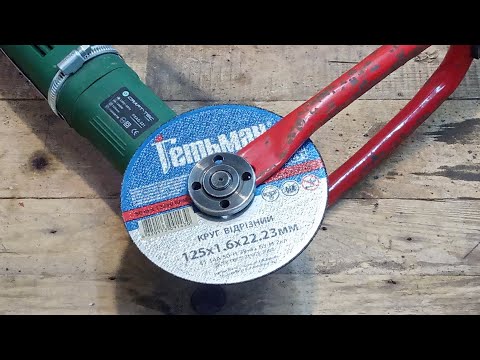

Видео:Самая простая стойка для болгарки. Не стоит сильно заморачиваться, если нужно срочно и сейчас.Скачать

Самая простая стойка для болгарки. Не стоит сильно заморачиваться, если нужно срочно и сейчас.

Топ 6 чертежей на отрезной станок из болгарки своими руками: лучшие конструкции с описанием сборки

Самодельные Приспособления Для Болгарки Своими Руками

ТОП 6 чертежей помогут сделать отрезной станок из болгарки своими руками без ошибок и лишних затрат. Ответы на частые вопросы, рекомендации.

Можно ли сделать самодельный торцовочный станок из УШМ: проверочный тест с ответами на основе представленных материалов

  1. Какие устанавливают выключатели для аварийной остановки станка?

а) ручные;

б) ручные и ножные.

  1. Какие УШМ пригодны для создания отрезного станка?

а) пневматические и электрические;

б) аккумуляторные.

  1. Минимальная мощность электродвигателя болгарки для отрезного станка из болгарки:

а) 400 Вт;

б) 900 Вт.

  1. Какие станки можно сделать на основе УШМ?

а) торцовочные, отрезные;

б) шлифовальные, фрезерные, точильные.

  1. Где можно размещать болгарку в отрезном станке?

а) над столешницей;

б) под столешницей.

Ответы:

  1. Правильный вариант – б). Ножные выключатели удобнее, так как приводятся в действие быстро.
  2. Теоретически – хватит мощности во всех трех вариантах. На практике применяют а) – электрические и пневматические модели. Аккумулятор для стационарного станка не нужен. Для пневмопривода придется приобрести компрессор соответствующей производительности.
  3. 900 Вт или более. Коррекцию делают, если предполагается обработка заготовок из относительно мягких материалов, или при высокой скорости.
  4. Оба варианта – правильные. Мощная болгарка пригодна для создания разных станков бытового и полупрофессионального уровня.
  5. Допустимы два варианта крепления. Специалисты предпочитают верхнее.

Болгаркой с электроприводом выполняют много разных рабочих операций. Чтобы снизить трудозатраты с одновременным повышением точности его используют в качестве основы для станка.

«Болгарка» – распространенное название угловой шлифовальной машины (УШМ). Сменой диска этот универсальный аппарат преобразуется для обрезания, выполнения других рабочих операций.

Болгарки

Как сделать отрезной станок по шагам с чертежами: 4 довода в пользу реализации проекта

Чтобы не сомневаться в правильности принятого решения изучите следующие факты:

  1. без надежного закрепления заготовки вибрируют, увеличивая риск повреждения диска;
  2. тяжелым инструментом трудно манипулировать с высокой точностью, соблюдая перпендикулярность разреза;
  3. сложности увеличиваются при обработке толстых изделий, при создании большой партии однотипных деталей;
  4. при занятости обеих рук существенно повышается вероятность получения травм.

Качественный станок необходим для решения отмеченных задач, улучшения производительности. Его создают по следующему алгоритму:

  • уточняют целевое назначение, объем работ;
  • изучают чертежи фабричных аналогов и самоделок, выбирают подходящий вариант;
  • составляют комплект конструкторской документации со списком необходимых покупок;
  • выполняют сборку по утвержденному плану с проверкой работоспособности.

Топ 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

https://www.youtube.com/watch?v=HzpI2z0fOPw

Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

  • простое и надежное крепление заготовки;
  • значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
  • при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

Картинка № 2. Стойка для болгарки

Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

Картинка № 3. Сборочный чертеж маятниковой пилы

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

К сведению! В других стойках надо установить винтовые опоры. С их помощью компенсируют неровности напольного покрытия.

Картинка № 4. Маятниковая дисковая пила

Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок.

Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз.

Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.

Картинка № 5. Чертеж циркулярной пилы

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками. Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску.

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

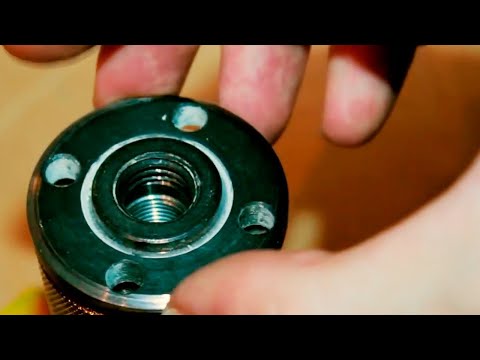

Видео:КЛАССНАЯ ИДЕЯ для БОЛГАРКИ! Как же я раньше не догадался!!!Скачать

КЛАССНАЯ ИДЕЯ для БОЛГАРКИ! Как же я раньше не догадался!!!

Станина для болгарки. Превращаем инструмент в станок

Самодельные Приспособления Для Болгарки Своими Руками

Универсальная ручная шлифовальная машина – всем известная болгарка (первые образцы которой от болгарской фирмы Sparky появились почти 50 лет тому назад) задумывалась как переносное приводное приспособление для различных операций механической обработки.

Однако, по мере того как совершенствовались производственные возможности инструмента, стало ясно, что болгарке в некоторых случаях необходима надёжная опора. Купить готовую станину для болгарки или сделать её своими руками? Сегодня, мы разберём этот вопрос.

Промышленные конструкции станины

Станина для болгарки потребуется в следующих случаях:

  1. Ведётся резка/шлифовка конструкции из труднообрабатываемого материала, либо с большой площадью поверхности.
  2. Требуется повышенная точность реза.
  3. Необходимо с одними и теми же параметрами обработать несколько изделий.
  4. Материал заготовки отличается несплошностью по сечению, и наличие пустот и раковин может спровоцировать вибрацию, удары и, следовательно, резкую подвижку корпуса машинки.

Станина для болгарки производится практически теми же фирмами, которые выпускают и сам инструмент. Цена на простейшую конструкцию, в зависимости от её производителя, не превышает 2500…3000 руб.

, но с повышением функциональных возможностей цена станины возрастает до 20000…25000 руб., а такие затраты уже сможет позволить себе далеко не каждый домашний мастер.

Кроме того, такие стойки не отличаются особой универсальностью, и, конечно, не учитывают индивидуальные потребности пользователя.

https://www.youtube.com/watch?v=4GtTbL_CPF0

Состоят такие станины из следующих элементов:

  • Опорной плиты, которая производится из толстолистовой стали и снабжается т-образными пазами для крепления обрабатываемой заготовки. Может быть и плита из чугуна;
  • Собственно стойки, на которой предусмотрено крепёжное устройство под УШМ конкретной модели;
  • Регулировочных приспособлений, позволяющих поворачивать саму стойку, а также изменять расположение УШМ по вертикали;
  • Опционально: зажимов или прихватов для заготовки, размеры которых унифицируются с т-образными пазами. Иногда в комплект дополнительно входят ещё и слесарные тиски с комплектом профилированных подставок;
  • Поворотной ручки, при помощи которой выполняется рабочее перемещение самой болгарки;
  • Измерительных приспособлений, чаще угловой или обычной линейки;
  • В особо продвинутых моделях имеется ещё и возвратный механизм с пружиной.

Положительными особенностями считается возможность чистой резки труб из круглых профилей, произвести которую без устойчивого зажима заготовки проблематично и даже опасно. Станина для болгарки необходима также для угловых резов любого профиля.

Технические возможности данных приспособлений зависят от площади опорной поверхности плиты и высоты подъёма УШМ в станине. Обычно параметры рассчитываются под диск болгарки диаметром до 250 мм, и под размеры фиксируемой части заготовки не более 100…150 мм.

Проектируем свой вариант станины под болгарку

Взяв за основу вышеперечисленную комплектность станины под болгарку, каждый сможет видоизменить конструкцию под свои потребности.

Тем более, что многие из деталей самодельного устройства можно использовать из других механизмов.

Например, в качестве опорной станины вполне подойдёт основа настольного сверлильного станка или списанная плита от небольшого универсально-сборного приспособления (УСП), на которых уже имеются т-образные пазы.

Работы включают в себя следующие этапы:

  1. Разработка технического задания и чертежей. Основными параметрами самодельной станины для болгарки будут максимальный диаметр рабочего диска, габариты самой УШМ и наибольшее сечение заготовки, с которой придётся работать.
  2. Подбор заготовок для изготовления станины. Здесь учитываются размеры сечения деталей, и материал, из которых они сделаны. Например, сварной вариант менее надёжен из-за периодически возникающих вибраций и динамических нагрузок, поэтому низкоуглеродистые стали предпочтительнее сталей типа Ст.5, сталь 45 и т. п., механическая прочность которых выше. Из тех же соображений трубчатые профили целесообразнее уголков или двутавров.
  3. Изготовление приспособления, опираясь в основном на собственные возможности (хотя ряд деталей, в частности, для измерения размеров, элементы крепления УШМ на стойке и т. д. лучше заказать в профессиональных мастерских).
  4. Окончательная отделка (проверка устойчивости, окраска, возможно – термообработка), а также монтаж системы управления.

При этом следует предусмотреть возможности станины для болгарки на перспективу, т. е., пригодности приспособления к выполнению с его помощью и других операций, для которых предназначена любая УШМ.

Дальнейшие вопросы будут рассматриваться в предположении, что все компоненты станины будут изготавливаться «с нуля». За основу можно, например, принять следующую конструкцию (см. рис. 1).

Рисунок 1 – Общий вид станины в сборе

Из рис. 1 следует, что станина данного исполнения состоит из:

  1. Опорной рамы, которая может в дальнейшем устанавливаться на верстак или любую ровную поверхность. Рама сваривается из профильных труб, обладающих повышенной жёсткостью, в том числе и при вибрациях.
  2. Круглого универсально-сборного приспособления с пазами 8 мм, на которое можно устанавливать изделия массой до 12 кг. На УСП устанавливается поворотный стол с винтовым регулирующим механизмом — маховичком и отсчётным лимбом. В качестве поворотного стола можно использовать ступицу от любой легковой автомашины, которая подойдёт по размерам.
  3. Стола из толстолистового проката с крепёжными отверстиями.
  4. Слесарных тисков для обрабатываемой заготовки (устанавливаются консольно, чтобы сбалансировать опрокидывающий момент от УСП).
  5. Приваренной к раме вертикальной стойки, к которой прикрепляется сама болгарка.
  6. Возвратного механизма.
  7. Поворотного рычага с креплениями под инструмент.

Сам поворотный стол снабжается линейкой, которая должна отсчитывать угловые и линейные перемещения. Её расположение ясно из рис.2. Вместо заводской конструкции отсчётной линейки по чертежам можно изготовить и самодельную, используя комплект из двух обычных слесарных линеек, и измерителя углов. Для менее сложных работ подойдёт и малка-угломер.

Рисунок 2 – Вид на рабочий стол в установочном положении

https://www.youtube.com/watch?v=24VwySvg0Pg

При изготовлении рабочего стола своими руками следует предусмотреть радиусные закругления углов и возможность для перемещения слесарных тисков без нарушения общей центровки.

Изготовление основных узлов станины

Наибольшую техническую сложность представляет изготовление поворотного рычага. Он должен обеспечивать надёжный прижим и фиксацию УШМ, её поворот на угол до 90º, а также возврат болгарки при снятии нагрузки с поворотной рукоятки.

Конструкция поворотного рычага, предназначенного для крепления на стойке, приведена на рис.3.

Рисунок 3 – Вид на станину со стороны поворотного рычага

Поворотный рычаг включает в себя вертикальную стойку, которая жёстко закрепляется на опорной плите, консоль с осью и подшипниковым узлом (с их помощью будет производиться поворот болгарки), зажимного устройства и возвратных пружин, располагающихся по противоположную сторону от консоли.

С целью надёжного крепления УШМ к рассматриваемой конструкции станины для болгарки можно использовать несколько решений:

  • Открытую призму, сваренную из уголков, противоположные стороны которых сжимаются струбциной;
  • Стальные стремянки, которыми инструмент будет обхватываться в требуемом сечении;
  • Болтовую фиксацию при помощи двух болтов с упорной резьбой, которые размещаются по обеим плоскостям уголков, и обеспечивают прижим «болгарки» вращением высоких гаек ГОСТ 5931, как показано на рис. 4.

Очевидно, что в последнем случае лёгкость установки и центровки УШМ будет наилучшей (вариант со струбциной окажется весьма тяжёлым, а стремянки могут расстопориться при длительных вибрационных нагрузках).

Рисунок 4 – Узел крепления «болгарки» к поворотному рычагу

Завершающим этапом изготовления самодельной станины для болгарки является установка элементов для включения/выключения установки.

Специалисты советуют не просто предусмотреть дистанционное отключение УШМ, но и установить для этого ножную педаль, поскольку руки работающего заняты, а внезапная проблема с резкой или шлифовкой чревата травмами работающего. Для этого управление устройством предусматривается через магнитный пускатель.

Собранную конструкцию станины для болгарки вначале опробывают при ручном вращении диска. Цель проверки – выяснить источник возможных биений приспособления, если допущена ошибка в его центровке. Затем УШМ включают на минимальные обороты, и, если вибраций при длительном режиме не возникает, можно провести проверку при резке деревянной и далее — стальной заготовки.

С точки зрения техники безопасности лучше, если станина для болгарки будет частично накрываться съёмным кожухом, который можно изготовить из ударопрочного пластика.

эксплуатируемых разновидностей самодельных станин представлены в Интернете в большом разнообразии. Одно из них находится ниже.

💥 Видео

Реально крутой , самодельный универсальный станок из старой сгоревшей болгарки , своими руками.Скачать

Реально крутой , самодельный универсальный станок из старой сгоревшей болгарки , своими руками.

Стойка для болгарки для резки широких листовСкачать

Стойка для болгарки для резки широких листов

Полезное приспособление для твоей болгарки! А что, так можно было?Скачать

Полезное приспособление для твоей болгарки! А что, так можно было?

Идеальная стойка для болгарки 125мм с протяжкой 300мм.Скачать

Идеальная стойка для болгарки 125мм  с протяжкой 300мм.

Стойка для болгарки своими руками. Крутая идея для болгарки из шатуна. Making Angle Grinder Stand.Скачать

Стойка для болгарки своими руками. Крутая идея для болгарки из шатуна. Making Angle Grinder Stand.

Просто ШИКАРНОЕ изобретение для твоей БОЛГАРКИ! Как такое приходит в голову!Скачать

Просто ШИКАРНОЕ изобретение для твоей БОЛГАРКИ! Как такое приходит в голову!

Стойка для болгарки!Круче не придумаешь!Скачать

Стойка для болгарки!Круче не придумаешь!

Взял дверную петлю и сделал САМЫЙ ПРОСТОЙ отрезной станокСкачать

Взял дверную петлю и сделал САМЫЙ ПРОСТОЙ отрезной станок

СУПЕР СТАНОК ИЗ ОБЫЧНОЙ БОЛГАРКИСкачать

СУПЕР СТАНОК ИЗ ОБЫЧНОЙ БОЛГАРКИ

Стойка из болгарки. homemade Idea Stand for angle grinders.Скачать

Стойка из болгарки. homemade Idea Stand for angle grinders.

Стойка для болгарки 230 своими рукамиСкачать

Стойка для болгарки 230 своими руками

Стойка для болгарки для раскроя широкого формата и большой длиныСкачать

Стойка для болгарки для раскроя широкого формата и большой длины

Стойка для болгарки. Making angle grinder standСкачать

Стойка для болгарки. Making angle grinder stand

Бомба! самодельная каретка для УШМ (болгарки) за 2часаСкачать

Бомба! самодельная каретка для УШМ (болгарки) за 2часа
Поделиться или сохранить к себе:
