Многим домашним умельцам приходится сталкиваться с необходимостью провести проверку дрели или шуруповерта на исправность аккумулятора. Со временем батарея садится, и для того, чтобы оценить возможность ее дальнейшей работоспособности, необходимо знать о том, как проверить аккумулятор шуруповерта мультиметром или тестером. Мультиметр — прибор с функциями вольтметра и амперметра.
- Из чего состоит аккумулятор
- Общие рекомендации перед проверкой аккумулятора
- Первый этап тестирования
- Экспресс-метод тестирования: измеряем U на полюсах АКБ
- Проверяем показатели под нагрузкой
- Проверяем элементы в разобранном аккумуляторе
- Как выбрать аккумуляторный шуруповерт для дома: обзор характеристик, фирм и цен
- Выбор шуруповерта. На что обратить внимание?
- Тип аккумулятора
- Крутящий момент
- Скорость вращения
- Тип патрона
- Дополнительные функции
- Популярные марки-производители и ориентировочные цены
- Подключение шуруповерта 12 вольт к блоку питания АТХ
- Какой ток потребляет шуруповерт
- Блок питания
- Пробные тесты
- Сборка рабочей конструкции
- Немного дополнений
- Смотрите так же другие статьи
- Типы аккумуляторов для шуруповерта, и на что влияет ёмкость батареи
- Каких типов бывают аккумуляторы
- Особенности выбора в зависимости от сферы использования
- Вывод
- 📸 Видео
Из чего состоит аккумулятор
Внутреннее устройство АКБ любого шуруповерта, независимо от страны-производителя, абсолютно идентично. Если разобрать пластмассовый блок, внутри всегда находятся «банки», собранные в определенной последовательности.
Показатель напряжения аккумулятора в целом складывается, исходя из уровня U, который имеет каждая батарейка в отдельности.
Также у батареи есть четыре контакта, два из которых обеспечивают циклы заряда-разряда, третий соединен с термодатчиком, а четвертый, имеющий сервисное назначение, отвечает за выравнивание потенциала заряда во всех элементах питания.
Итак, соединенные между собой «банки» аккумулятора электроинструмента — это не что иное, как источник тока с постоянной величиной, в котором постоянно происходит преобразование химических реакций в электроэнергию. Именно таким образом аккумулятор отдает накопленную энергию в цепь. А когда он заряжается, процесс происходит в обратном направлении: АКБ просто забирает энергию из сети.
Общие рекомендации перед проверкой аккумулятора
Перед тем как проверить аккумулятор шуруповерта мультиметром на предмет возможных неисправностей, следует напомнить себе о том, что никель-кадмиевые батареи, установленные в большинстве электроинструментов, обладают так называемым « эффектом памяти». Коротко его суть заключается в том, что по причине частых и нерегулярных подзарядок емкость «банок» АКБ уменьшается, и батарея не использует свой ресурс во всей его полноте.
Перед проверкой батареи ее следует полностью зарядить, чтобы показатели, снимаемые тестером, были максимально точными. Имейте в виду, что оптимально точным тестирование окажется в том случае, если оно будет проведено под нагрузкой. Именно для этого батарее понадобится достаточное количество заряда.
Набор инструментария, который вам понадобится, прост:
- тестер (или мультиметр);
- отвертка;
- нож;
- паяльник;
- плоскогубцы.
Первый этап тестирования
Проверка аккумулятора шуруповерта на первом этапе является самой простой, показатели тока и напряжения снимаются с АКБ в то время, когда она стоит на зарядке.
Снятие показаний осуществляется несколько раз, через определенные временные промежутки:
- через 30 минут после того, как началась зарядка, U будет около 13 вольт;
- еще спустя 30 минут U увеличится до 13,5 вольт;
- спустя два часа после начала процесса — 14 вольт;
- полностью заряженный аккумулятор выдаст напряжение в 17 вольт.
Что касается роста тока (ампеража) во время зарядки, если рабочее состояние АКБ в порядке, то сила тока стабильно возрастает в течение первого часа. Кроме вольтажа измерьте силу тока спустя час после начала процесса. Если показатель прошел «отметку» в 1 ампер, ваш аккумулятор находится в добром здравии и не нуждается в разборке и починке.
Экспресс-метод тестирования: измеряем U на полюсах АКБ
Этот способ еще проще, но с его помощью можно составить первичное представление о том, в порядке ли аккумулятор. Если мы проводим замеры U без подключения нагрузки, то получим показатель, равный «холостому ходу» инструмента.
Например, если у нас в аккумуляторе 12 элементов с напряжением в 1,2 вольт каждый, и показатель рабочего U составляет 14,4 вольт, — U «холостого хода» станет расти до 17 вольт.
Если «холостое» напряжение меньше указанного, это значит, что в связке имеются «банки», которые вышли из строя и нуждаются в замене.
Также снижение холостого напряжения может означать и то, что батарея заряжена не до конца.
Проверяем показатели под нагрузкой
Это значит, что мы будем проверять, в течение какого промежутка времени АКБ шуруповерта разрядится полностью при условии подсоединения к ней дополнительной нагрузки — например, электрической лампочки.
https://www.youtube.com/watch?v=7cDfwum-6zU
Уровень нагрузки нужно выбрать, ориентируясь на мощность аккумуляторной батареи. Если же в инструкции по эксплуатации она не указана, ее следует рассчитать самостоятельно.
Она будет равняться половине силы тока, отдаваемой батареей во время работы, умноженной на U источника тока.
Обычно этот показатель составляет от 35 до 40 Ватт, а это значит, что нагрузкой может послужить фара от автомобиля от 35 Ватт, либо 12-вольтовая лампочка.
Для снятия показаний АКБ нужно подключить к лампе через амперметр, а сами показания снять вольтметром. Время подключения — две-три минуты, после чего замеряем U.
Если оно меньше 12,4 вольт, какая-то «банка» точно вышла из строя. Также о неисправности аккумулятора может свидетельствовать и значительное снижение яркости лампочки.
Если она быстро гаснет за две-три минуты, аккумулятор явно не в порядке, и его емкость очень мала.
Проверяем элементы в разобранном аккумуляторе
Итак, если предварительное тестирование показало, что в шуруповерте могут быть неисправные элементы, аккумулятор следует аккуратно разобрать и вычислить батарейки, негодные для работы.
Как уже было сказано, нормальное напряжение каждой батарейки по отдельности должно быть 1,2 вольта. Если этот показатель меньше, «банка» осторожно вынимается из цепи с помощью плоскогубцев.
Также не помешает внимательно осмотреть всю связку на предмет внешних повреждений: ржавчина, вытекание электролита.
В случае, если напряжение на всех «банках по отдельности находится в пределах нормы, нужно снова использовать тестирование под нагрузкой с проверкой по уровню внутреннего сопротивления. Эта величина определяется так: напряжение делится на силу тока, а затем из нее вычитается нагрузочное сопротивление.
Чтобы узнать напряжение, сразу подключаем нагрузку. На этот раз следует применить резистор, имеющий мощность 25 Ватт и сопротивление 10 Ом. Проверяем каждую батарейку, замеряя показатель рабочей силы тока и U.
Расчеты должны быть примерно такими: допустим, при замерах под нагрузкой мы получили рабочее напряжение одного элемента 1,19 вольт, а силу тока 112 миллиампер. Перед расчетом нужно обязательно перевести миллиамперы в амперы. Получается 0,112 ампер, следовательно: 1,19 разделяем на 0,112 и отнимаем сопротивление 10 Ом. Получается значение 0,63 Ома — это значит, что показатель в норме.
Самостоятельно проверить работоспособность аккумулятора шуруповерта с помощью мультиметра — полезный навык, позволяющий выяснить, нуждается ли АКБ в ремонте или полной замене банок.
Замеры показателей напряжения в целом, не разбирая аккумуляторный блок, нужно проводить время от времени. Это поможет избежать внезапного выхода инструмента из строя и вовремя устранить неисправность.
Также во избежание накопления «эффекта памяти» не пренебрегайте полной зарядкой вашего аккумулятора. Это поможет избежать преждевременного падения его емкости.
Видео:Сколько Ампер потребляет шуруповёрт.Скачать
Как выбрать аккумуляторный шуруповерт для дома: обзор характеристик, фирм и цен
Современного мастера трудно представить без шуруповерта – инструмента, ускоряющего и облегчающего процесс закручивания саморезов, винтов и гаек. Попробуйте хотя бы один раз проделать эту работу обычной отверткой, и вы сразу почувствуете разницу.
Современные аккумуляторные шуруповерты можно по-праву назвать универсальным монтажным инструментом.
Кроме установки крепежа ими можно сверлить разные материалы, начиная с мягкого пластика и заканчивая твердым металлом.
Обзавестись таким надежным помощником мечтает каждый мужчина, но при выборе шуруповерта часто возникают трудности. Чаще всего они связаны с неправильной оценкой главных и второстепенных характеристик инструмента.
https://www.youtube.com/watch?v=2DFlrdghUeo
Давайте вместе рассмотрим предлагаемые рынком разновидности аккумуляторных шуруповертов, детально разберемся в их технических параметрах и комплектации.
Выбор шуруповерта. На что обратить внимание?
У всех аккумуляторных шуруповертов есть несколько базовых технических характеристик:
- Тип аккумулятора;
- Максимальный крутящий момент;
- Скорость вращения патрона;
- Тип патрона;
- Дополнительные функции.
Правильный выбор шуруповерта для дома или для профессионального использования, требует внимательного изучения каждой из указанных опций.
Тип аккумулятора
От аккумуляторной батареи напрямую зависит продолжительность работы шуруповерта и другие рабочие возможности. Покупая этот инструмент, обязательно обратите внимание на тип, напряжение и емкость аккумулятора.
Существует три типа аккумуляторных батарей для шуруповертов:
- Никель-кадмиевые (Ni-Cd);
- Никель-металлогидридные (Ni-MH);
- Литий-ионные (Li ion).
Для комплектации бытовых шуруповертов чаще всего используют никель-кадмиевые батареи. Они достаточно надежные, недорогие и энергоемкие. При правильном использовании Ni-Cd аккумуляторы выдерживают рекордное количество циклов зарядки и разрядки (до 1000). Срок хранения у них самый продолжительный среди всех типов аккумуляторов (до 5 лет).
К числу недостатков таких батарей можно отнести довольно большие габариты и вес. Еще один неприятный момент — «эффект памяти». Он выражается в том, что при неполной зарядке или разрядке аккумулятора он теряет свою емкость. Кроме этого, данный тип батарей имеет высокий саморазряд (за 1 месяц простоя теряет до 20% заряда).
Теперь рассмотрим Ni-MH аккумуляторы и сравним их с никель-кадмиевыми. Их несомненные достоинства – меньший вес, высокая энергоемкость (на 30% выше, чем у никель-кадмиевых) и стойкость к ударным воздействиям.
Недостатки – тот же «эффект памяти», относительно малое количество циклов заряда и разряда (400-500), долгое время зарядки (до 3 часов) и высокий саморазряд (до 30% в месяц). Эти аккумуляторы не переносят низких температур. Шуруповертом с Ni-MH батареей вы не сможете работать зимой на улице.
Размышляя о том, как выбрать аккумуляторный шуруповерт, отметим, что самые современные литий-ионные аккумуляторы также имеют свои плюсы и минусы.
Перечислим их достоинства:
- малый вес и размеры;
- удельная емкость в два раза выше, чем у Ni-Cd;
- нет эффекта памяти;
- большое количество циклов заряд-разряд (до 700);
- низкий саморазряд: (3-6% в месяц);
- простота обслуживания (не требуют строгого соблюдения режимов заряда и разряда);
- быстрая зарядка (в среднем 30-40 минут).
Недостатки у них также есть и они достаточно серьезные:
- Не работают при отрицательных температурах;
- Не восстанавливаются;
- Низкая длительность «жизни» (максимум 2 года). Причем, возраст батареи отсчитывается не от момента начала эксплуатации, а с даты ее производства (поэтому покупайте только «свежие»).
- Взрывоопасность и пожароопасность;
- Полная разрядка выводит батарею из строя (попытка вновь зарядить ее может привести к взрыву);
- Чувствительность к перегреву и ударам;
- Высокая цена.
Еще один важный нюанс, о котором нужно помнить – хранение аккумуляторного шуруповерта. Никель-кадмиевые батареи можно хранить в разряженном виде. Никель- металлогидридные, наоборот, перед длительным хранением (несколько месяцев) нужно полностью зарядить.
Про литий ионные аккумуляторы нужно сказать отдельно: им все равно, заряженными или разряженными вы их будете хранить. Однако, помните о том, что они довольно быстро «стареют».
Поэтому покупайте инструмент с такими источниками питания не для разовых работ, а интенсивного использования.
Уже через 1 год литиевый аккумулятор потеряет около 30% своей первоначальной емкости, а через 2 года его придется выбросить.
Важный параметр – емкость батареи, измеряемая в ампер-часах. Она определяет, сколько времени вы сможете пользоваться инструментом без остановки на подзарядку. Для бытового шуруповерта приемлемой величиной является емкость от 1,2 до 2,4 А/ч.
Электрической мощности как таковой вы не найдете в описании инструмента. О ней косвенно свидетельствует напряжение батареи. Чем оно выше, тем большую мощность шуруповерт выдаст при работе. Для бытовых моделей, которые редко используют для сверления твердых материалов, оптимальным будет напряжение в пределах 9-14 Вольт.
https://www.youtube.com/watch?v=ur-ckp8j0NI
Мы не зря уделили столько внимания аккумуляторам. Эта самая дорогая часть шуруповерта, стоимость которой достигает 50-60% от общей цены инструмента.
Крутящий момент
От этого параметра зависит сила, с которой шуруповерт способен заворачивать крепежные изделия и сверлить твердые материалы. Измеряется он в ньютон-метрах. Для моделей бытовой линейки вполне достаточно крутящего момента от 12 до 20 Н/м. Профессиональный инструмент может развивать усилие до 100 Н/м.
Скорость вращения
Этот параметр важен при использовании шуруповерта в качестве автономной дрели. Если для работы с крепежом достаточно 400-550 оборотов в минуту, то сверлить лучше на более высокой скорости (900-1200 об/мин).
Подбирая шуруповерт, отдавайте предпочтение моделям, у которых есть регулировка крутящего момента и скорости вращения патрона (удобнее работать).
Еще один важный момент – наличие у инструмента двух скоростей вращения. Первую используют для закручивания, а вторую – для сверления.
Тип патрона
Кроме стандартных патронов, фиксируемых ключом, очень популярны быстрозажимные. Выгода последних очевидна: они позволяют за считанные секунды поменять биту на сверло или на гаечную головку.
Дополнительные функции
Их нельзя назвать бесполезными «наворотами», поскольку многие из них заметно облегчают и ускоряют работу.
Перечислим самые распространенные:
- Реверс стал стандартной функцией (без обратного вращения трудно себе представить работу шуруповерта);
- Регулировка усилия вращения (исключает «перетяжку» шурупов);
- Блокировка шпинделя (облегчает смену насадок в патроне);
- Подсветка (позволяет работать в неосвещенном помещении или на открытом воздухе при плохой видимости);
- Кейс (удобно хранить инструмент, зарядное устройство и набор насадок).
Если вы собираетесь купить недорогой шуруповерт с никель-металлогидридной или никель-кадмиевой батареей, то поищите вариант комплектации двумя аккумуляторами. В этом случае вы сможете спокойно работать, не теряя по 2-3 часа на подзарядку.
Поскольку бытовой шуруповерт нельзя назвать легким инструментом, обратите внимание на его эргономичность. Оцените, насколько удобно он размещается в руке и хорошо ли сбалансирован по весу (центр тяжести должен находиться в средней части рукоятки).
Популярные марки-производители и ориентировочные цены
Мы не будем спорить о том, какой аккумуляторный шуруповерт лучше, сравнивая бытовые и профессиональные модели. Корректная оценка может проводиться только в пределах одной ценовой категории.
Посмотрим, что предлагают сегодня продавцы для покупателей с разными запросами и толщиной кошелька.
Бюджетный вариант дрель-шуруповерт HAMMER ACD121A
В бюджетном сегменте (от 2 500 до 4 000 рублей) в число хитов продаж входят бренды Хаммер (Hammer), Ейнхель (Einhel), Скил (Skil), Интерскол и Зубр. Располагая указанной суммой, можно приобрести неплохой одно или двухскоростной безударный бытовой шуруповерт с кейсом и двумя никель-кадмиевыми аккумуляторами.
В ценовой категории от 4 500 до 6 500 рублей безусловными лидерами являются марки Бош (Bosch), Макита (Makita) и Метабо (Metabo). Кроме безударных моделей, в данном диапазоне цен вам будет доступна ударная дрель-шуруповерт, незаменимая при работе с бетоном и кирпичом.
Популярные бренды уверенно чувствуют себя не только в любительской, но и профессиональной категории, где ценники стартуют с отметки в 7 500 рублей.
BOSCH GSR 14,4-2-LI Professional
Здесь можно отметить те же Бош (Bosch) и Макита (Makita), а также марки Деволт (Dewalt) и Хитачи (Hitachi).
Оснащенные легкими и емкими литий-ионными аккумуляторами, подсветкой рабочей зоны, безупречные с точки зрения эргономичности, они очень удобны и надежны в работе.
по теме:
[]a9OJaCMM3oU[/]
[]5DUrozDmBUM[/]
Видео:Про аккумуляторы: забудьте об ампер-часах!Скачать
Подключение шуруповерта 12 вольт к блоку питания АТХ
Батарейные шуруповерты очень удобны в использовании и получили широкое распространение, как у профессионалов, так и у домашних мастеров. Самой первой, как правило, приходит в негодность батарея.
В настоящий момент все производители электроинструмента перешли на литиевые батареи и приобрести новую никель-кадмиевую батарею на старый шуруповерт становится все проблематичней, а цены на эти батареи гораздо выше, чем на литиевые.
Конечно, существует возможность покупки аккумуляторов на различных сервисах, торгующих китайскими товарами. Но нужно время, пока придет посылка с «банками» и опять же, это определенные затраты.
Существует альтернатива покупке батареи/банок — подключить шуруповерт к сетевому блоку питания и забыть про быстрый разряд батареек. Мощный блок питания на Алиэкспресс.
Появляется много неудобств из-за сетевого шнура, но всегда приходится чем-то жертвовать.
Какой ток потребляет шуруповерт
Прежде, чем подбирать подходящий блок питания, нужно понять, на какой потребляемый ток нужно рассчитывать. К сожалению, производители аккумуляторных шуруповертов не указывают ток, потребляемый двигателем.
Емкость самого аккумулятора в ампер-часах, которая обязательно указанна на батарее, не позволяет понять какой ток потребляет шуруповерт в рабочем режиме.
Максимум, что может указать производитель, это мощность в ваттах, но это бывает очень редко, обычно мощность указанна непосредственно в силе крутящего момента.
https://www.youtube.com/watch?v=rVsUwwPrOgs
Если мощность в ваттах все-таки указанна, мы можем иметь представление о потребляемом токе и подобрать соответствующий блок питания с небольшим запасом по току/мощности.
Для вычисления силы тока достаточно разделить мощность в ваттах на рабочее напряжение шуруповерта, в данном случае это 12 вольт.
Итак, если производитель указал мощность например 200 ватт — 200:12=16,6 А — такой ток потребляет шуруповерт в рабочем режиме.
Однако указанная мощность это большая редкость и нет универсальной цифры, характеризующей все 12-ти вольтовые шуруповерты. Нужно понимать, что при полном торможении вала двигателя, токи могут значительно превышать номинальные и вычислить эту величину очень не просто.
В то же время, анализ различных форумов и собственного опыта показали — для работы шуруповерта зачастую достаточно тока в 10 А, этого достаточно для выполнения многих функций закручивания и сверления.
При этом известно, что броски тока при полном торможении вала могут превышать 30 А.
Ну и какой же вывод можно сделать из всего этого? Для шуруповерта подойдет блок питания 12 В дающий 10 А тока, если имеется возможность использовать блок 20-30 А, это даже лучше. Это среднестатистические цифры, применимые к большинству шуруповертов.
Блок питания
Мы не будем рассматривать покупку каких-либо блоков или трансформаторов, если уж и покупать, то новую батарею! Мы рассмотрим возможность использовать то, что есть под рукой. Скажу сразу — зарядное устройство от того же шуруповерта подойдет лишь для сверления переспелых бананов, мощность его слишком низкая.
В идеале подойдет понижающий, мощный трансформатор 12 В, например от компьютерного бесперебойника. Мощность такого трансформатора обычно 350-500 ватт. Но у меня не было в наличии такого трансформатора, зато было много компьютерных блоков питания. Уверен, что если у кого-то имеется различный электронный хлам, компьютерные АТХ в нем обязательно завалялись.
Это один из первых представителей компьютерных АТХ блоков питания.
Компьютерный АТХ-блок вполне подходит для шуруповерта, нагрузочная способность по шине +12 вольт позволяет снять токи 10-20 ампер.
Хочется развеять небольшой миф — запихать блок в корпус батареи шуруповерта не получится, уж слишком большая плата у АТХ. Придется делать блоку отдельный корпус или оставить его в родном, металлическом корпусе.
Недостаток родного корпуса — чувствительность к пыли, а ведь даже самый маленький ремонт — это много пыли.
Довольно слабенький блок, по шине +12В нагрузка всего 10 А. По возможности, лучше выбирать блоки с более мощной двенадцативольтовой шиной.
Пробные тесты
Прежде, чем приниматься за сооружение рабочей конструкции, следует протестировать все на «коленках», убедиться в стабильности работы шуруповерта под нагрузкой и отсутствии сильных перегревов в блоке питания.
Берем компьютерный блок питания и проверяем его: включаем в сеть, в выходном пучке проводов находим зеленый (говорят он может быть другого цвета, но мне всегда попадались зеленые) и замыкаем его перемычкой на любой из черных (все черные провода на выходе — общий вывод, в нашем случае он минус). Блок должен включиться, между черными и желтыми проводами появится напряжение 12 вольт. Проверить это можно мультиметром или подключив к названным выводам любой компьютерный кулер.
Если все в порядке и блок выдает около 12 вольт на желтом(+) и черном(-) выводах, продолжаем. Если же напряжение на выходе отсутствует — ищем другой блок или ремонтируем этот, эта отдельная тема будет описана отдельно.
Отрезаем штекер от выхода блока и берем по 3-4 желтых и черных проводов, идущих из блока и соединяем их параллельно. Отрезая штекер, не забудьте о зеленом пусковом проводнике, он должен быть замкнут на черный. Мы получили источник 12 В с приличной нагрузочной способностью по току в 10-20 А, токи зависят от модели и мощности блока.
Теперь нужно подцепить наши 12 В к клеммам шуруповерта без батареи, полярность подключения смотрим по батарее. Ну и проверяем шуруповерт — на холостом ходу, потом притормаживая рукой.
На этом этапе я столкнулся с проблемой: при полном нажатии кнопки шуруповерт работает, при медленном, плавном нажатии кнопки шуруповерта блок питания уходит в защиту. Для сброса защиты необходимо отключать блок от сети и включать заново.
Совсем не пойдет, нужно как-то исправлять такую нестабильность.
Я вытащил плату блока из корпуса и подцепил дополнительно мультиметр, для постоянного контроля напряжения
На мой взгляд, такое явление может возникать из-за того, что блоком питания и кнопкой шуруповерта управляют ШИМ-контроллеры, из-за помех по проводам питания, контроллеры как-то мешают друг другу. Пробуем решить эту проблему использованием импровизированного LC-фильтра.
Я собрал фильтр за 5 минут из того что было под рукой: 3 электролитических конденсатора по 1000 мкф на 16 вольт, неполярного конденсатора менее 1 мкф и намотал 20 витков медного провода диаметром 2 мм на ферритовое колечко от другого блока. Вот его схема:
А вот так он выглядит. Это чисто пробная версия, в дальнейшем эта конструкция перенесется в корпус батареи шуруповерта и будет выполнена аккуратнее.
https://www.youtube.com/watch?v=AMN03GtuFdY
Проверяем всю конструкцию: блок не уходит в защиту при любых положениях кнопки, великолепно! Теперь можно попробовать закрутить несколько саморезов — все пучечком. Чувствуется, что шуруповерт сможет закрутить и более крупные саморезы.
Ну чтож, теперь нужно убрать все сопли и кучи проводов, вытащить из корпуса батареи «сдохшие банки», заменив их на LC-фильтр и уже потестировать шуруповерт в более реальных условиях.
Сборка рабочей конструкции
Для удобства пользования и подключения, я вывел шнур от блока питания в корпус батареи. Шнур взял 3,5 метра длинной, какой был в наличии. Из батареи удалил все аккумуляторные элементы и вмонтировал LC-фильтр.
Теперь, если у меня появится каким-то образом исправная батарея — ее всегда можно будет поставить на шуруповерт, а блок питания убрать про запас.
Аккумуляторы из батареи не выбросил, есть идея где их применить, но это тема для другого обзора.
Так как шнур, соединяющий блок с шуруповертом, обладает определенным сопротивлением и индуктивностью, можно попробовать замкнуть перемычкой выводы катушки L1. Теоретически, это может повысить мощность на мизерное значение.
Со шнуром шуруповерт себя отлично чувствует, но если честно, мне он показался несколько слабоватым при торможении рукой. Но пробные закручивания саморезов развеяли мои сомнения: саморезы длинной 35 мм спокойно закручиваются в фанеру 20 мм. Это означает, что шуруповерт будет удовлетворять большинство потребностей в ремонте.
У блока я отрезал все выходные провода, оставив зеленый стартовый, его конец я припаял к общему проводнику платы, куда впаяны все черные. Лучше всего аккуратно выпаять все провода, но мой паяльник был слишком слабый для этого и пришлось обрезать. К общему контакту и +12 (куда впаяны желтые) припаял два коротких, жестких медных провода и соединил через клемник со шнуром к шурику.
На этом мы закончим данный обзор, желаемого мы добились — шуруповерт отлично работает от компьютерного блока питания. В дальнейшем планирую сделать для платы блока питания добротный фанерный корпус без щелей — тесты показали, радиаторы на плате совсем не греются и можно не беспокоиться о перегреве элементов в закрытом корпусе.
Немного дополнений
Для компенсации потерь в шнуре, соединяющем шуруповерт с блоком питания, полезно поднять напряжение на 2-3 вольта. Но это при условии, что вы знаете схемотехнику компьютерных АТХ и знаете что делать.
Если есть возможность использовать мощный трансформатор, то на его выходной, вторичной обмотке должно быть переменное напряжение 12 В.
Если напряжение отличается, рекомендуется подкорректировать вторичную обмотку путем отматывания (если напряжение больше 12 В) или доматывания (если меньше 12 В) нескольких витков.
Стоит заметить, что при выпрямлении и фильтрации переменного напряжения 12 В получается около 14.4 В без нагрузки. Так пусть вас это не смущает, это напряжение ЭДС и это закономерно, что оно выше номинального.
Дополнительно к трансформатору собирается выпрямитель, диоды должны спокойно держать 30 А. Конденсаторный фильтр целесообразнее расположить в корпусе батареи, как в варианте с АТХ.
Смотрите так же другие статьи
Видео:Сколько ампер в АКБ шуруповерта. Попытка измерить максимальную отдачу тока аккумулятором Днипро-м.Скачать
Типы аккумуляторов для шуруповерта, и на что влияет ёмкость батареи
Аккумулятор – важнейший элемент любого шуруповерта. Его технические характеристики влияют на то, насколько мощным будет инструмент, сколько им можно работать и насколько удобно. По этой причине, чтобы выбор был действительно качественным, необходимо разбираться в особенностях конструкции аккумулятора, о чем и будет сегодняшняя статья.
Каких типов бывают аккумуляторы
Выбирать батарею следует, отталкиваясь не только от доступной суммы, но и от предполагаемой частоты работы шуруповертом. На данный момент выделяют следующие виды аккумуляторов, которыми комплектуется инструмент:
- Никель-кадмиевый – этот вид батарей морально устарел, но это не мешает им успешно конкурировать с более современными устройствами. Он популярен благодаря доступной стоимости. По сравнению с металло-гидридными, никель-кадмиевый стоит практически в 2–3 раза дешевле. Если сравнивать с другими типами, то разница в стоимости еще более заметна. Основным отрицательным качеством батарей такого типа можно назвать «эффект памяти». Если не соблюдать цикл заряда/разряда, то емкость аккумулятора можно значительно снизить, вплоть до того, что он выйдет из строя.
- Никель-металл-гидридный – у таких батарей тоже есть недостаток никель-кадмиевого образца, но он в значительной степени минимизирован. «Эффект памяти» здесь присутствует, но выражается намного меньше. Эти аккумуляторы хороши своей выросшей емкостью и существенно сниженным саморазрядом. По сравнению с никель-кадмиевыми изделиями, такой тип аккумулятора является более дорогостоящим.
- Литий-ионный – недостатков предыдущих двух типов здесь попросту нет. Однако слабые стороны все же имеются. Li-on-батареи нельзя полностью разрядить или, наоборот, перезарядить. Они просто будут разрушены (даже могут взорваться). В результате повышаются технические требования к самому устройству. Преимущества: высокий показатель удельной емкости, компактность и небольшой вес, лучший коэффициент электрической плотности, отсутствует эффект запоминания. Недостатки: плохо переносит отрицательные температуры, аккумулятор не подлежит восстановлению, дорого стоит, можно использовать только заводское зарядное устройство.
- Литий-полимерный – это современная разработка, за основу которой были взяты li-ion-технологии. Стоит заметить, что в электрических инструментах такие батареи практически не используются, так как они характеризуются высокой стоимостью. отличительная черта заключается в том, что стандартный электролит здесь заменен гелеобразным полимером. Это позволило не только увеличить емкость, но и изготавливать аккумуляторы любых форм. Как и прочие изделия, у этого типа есть свои отрицательные качества: относительно небольшой эксплуатационный срок (порядка 2 лет или 500 циклов заряда-разряда) и высокие требования к использованию. Как было замечено, в электроинструментах такие типы практически не применяются, что обусловлено высокой себестоимостью.
Стоит выделить и перспективный тип аккумулятора – литий-железофосфатный. Ими уже пользуются в качестве элемента питания, однако в инструменты они еще не устанавливаются.
Обуславливается это высокой стоимостью батарей.
Этот тип аккумулятора имеет свои отличительные черты – большие токи разряда (до 30 А) и длительный эксплуатационный срок – как заверяют производители, порядка 2 тысяч циклов заряда-разряда.
Если показатель будет выше, то шуруповертом можно дольше работать. От него зависит количество часов, в течение которых батарея будет обеспечивать максимальный ток разрядки. Единица измерения – мА/ч.
Обратите внимание! Если ремонтируется аккумулятор, то, заменяя отдельные элементы, следует придерживаться одинаковой емкости. Последовательно соединить батареи с разной емкостью не получится.
https://www.youtube.com/watch?v=aC1gxK2jjrA
Самый меньший показатель емкости присущ никель-кадмиевым изделиям. Наибольший показатель – аккумуляторы на литиевой основе. Не стоит думать, что заряда батареи первых будет недостаточно, чтобы удовлетворить бытовые нужды, если это, конечно, не строительство дома.
Особенности выбора в зависимости от сферы использования
Выбирая аккумулятор, следует отталкиваться не только от его типа, но и от того, с какой целью и в каких масштабах будет применяться шуруповерт.
К примеру, если инструмент подбирается для производственных работ или нужен человеку, который регулярно делает ремонт, потребуется безотказная работа электроинструмента в течение длительного срока. Важно, чтобы батарее была не страшна высокая или низкая температура, различные погодные условия. Отлично, если ее можно быстро зарядить.
В таких условиях лучше всего выбирать никель-кадмиевый аккумулятор. Именно такой вид, как правило, устанавливается на мощные профессиональные шуруповерты. Чтобы инструмент работал действительно в автономном режиме, многие мастера приобретают дополнительные и запасные батареи. Таким образом не нужно останавливать работу, чтобы зарядить аккумулятор.
В случае с бытовой эксплуатацией шуруповерта и при небольших загрузках, можно отталкиваться от двух вариантов. Если хочется, чтобы батарея прослужила порядка 6 лет и за этот срок не создавала никаких сложностей, профессионалы рекомендуют никель-кадмиевый тип.
Li-ion оптимальна в том случае, если мастер способен на соблюдение условий заряда-разряда. Такие аккумуляторы устанавливаются в низкие и средние по мощности электроинструменты, а заряжать их можно независимо от того, насколько они разряжены.
Дополнительное преимущество – литий-ионные изделия более компактные и легкие, что положительно сказывается на выполнении работ.
Вывод
Выбрать тот или иной тип батареи можно, учитывая условия эксплуатации инструмента. Если приоритет – небольшая стоимость и долговечность, то выбирают никель-кадмиевые изделия. Аккумуляторы на основе лития хороши тем, что они обладают большей емкостью.
📸 Видео
Сколько ампер потребляет аккумуляторный инструмент?Скачать
Мощность двигателя шуруповерта на 12 Вольт - измеряем и проверяем. Какой блок питания нужен?Скачать
Сколько ампер потребляет шуруповерт | Измеряем токСкачать
Шуруповерт Deko. Увеличение емкости аккумулятора в два раза.Скачать
Влияние емкости батареи на мощность инструментаСкачать
МАСТЕРА СКРЫВАЮТ ОТ ВАС ЭТО. Секретный способ восстановить аккумулятор от шуруповертаСкачать
Как перебрать аккумулятор шуруповерта.Скачать
Как проверить аккумуляторную батарею шуруповертаСкачать
Электрик раскрыл секрет, как восстановить ёмкость аккумулятора шуруповёрта за две минутыСкачать
Как за 0 руб. восстановить аккумулятор шуруповерта, своими руками!!!Скачать

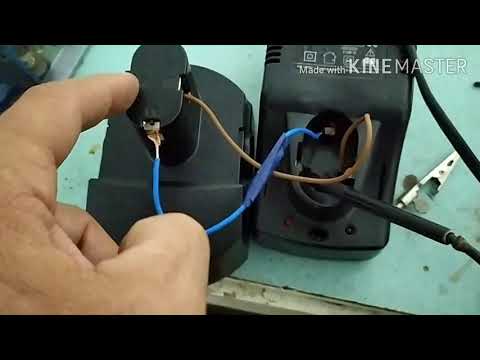

Как замерять силу тока зарядного устройства шуруповерта Einhel и не только. ?Скачать
Как правильно заряжать шуруповерт? Сколько длится зарядка?Скачать

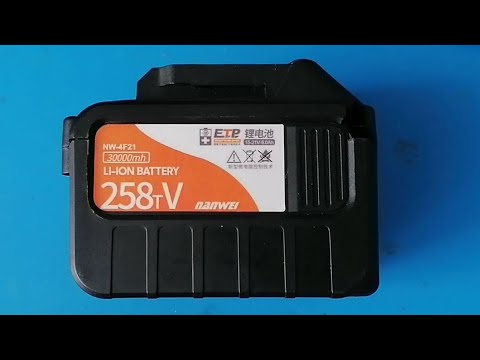

Аккумулятор nanwei,и три аккумулятора metabo.Скачать
Электрик раскрыл СЕКРЕТ, КАК ВОССТАНОВИТЬ ЁМКОСТЬ аккумулятора ШУРУПОВЁРТА за ДВЕ минуты #28Скачать
👍 Собираем 12V аккумулятор шуруповерта на 5 Ah. 🙀Скачать
Как проверить Аккумулятор шуруповертаСкачать
Как быстро проверить аккумуляторы шуруповерта под нагрузкой.Скачать
