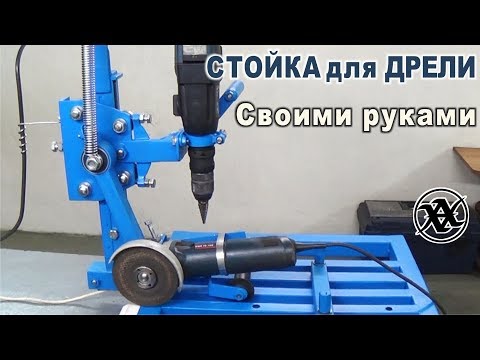

Видео:СВЕРЛИЛЬНЫЙ СТАНОК из дрели и плиткорезаСкачать

СВЕРЛИЛЬНЫЙ СТАНОК из дрели и плиткореза

Самодельный сверлильный станок из дрели своими руками

Стойка Для Дрели Из Плиткореза Своими Руками

Самым распространенным сверлильным станком можно считать, тот который выполнен из обыкновенной или электродрели. В таком станке дрель можно разместить как стационарно, так и сделать ее съемной. В первом случае кнопку включения можно перенести на сверлильный станок для большего удобства, во втором – дрель можно снимать и использовать как отдельный инструмент.

Компоненты для самодельного сверлильного станка:

  • Дрель;
  • Основание;
  • Стойка;
  • Крепление дрели;
  • Механизм подачи.

Сверлильный станок для домашней мастерской.

Основание (станину) для самодельного сверлильного станка можно сделать из твердого дерева, ДСП или мебельного щита, но лучше все же использовать швеллер, металлическую плиту или тавр.

Для обеспечения устойчивости конструкции и получения хорошо результата станину необходимо делать массивной, чтобы она могла компенсировать вибрацию от сверления. Размер для деревянной сатины 600х600х30 мм, металлической – 500х500х15 мм.

На основании станка должны присутствовать крепежные отверстия, что бы его можно было закреплять на верстаке.

Стойку для сверлильного станка можно сделать из бруса, круглой или квадратной стальной трубы. Также можно использовать старый каркас фотоувеличителя, старого школьного микроскопа или другого устройства подобной конфигурации имеющей большую массу и высокую прочность.

Дрель крепится при помощи хомутов или кронштейнов. Лучше использовать кронштейн с центральным отверстием, это позволить достичь более хороших результатов при сверлении.

Самодельный сверлильный станок своими руками.

Устройство механизма подачи дрели на станке

При помощи этого механизма дрель может перемещаться вертикально вдоль стойки, она может быть:

  • Пружинной;
  • Шарнирной;
  • Схожей с винтовым домкратом.

В зависимости от выбранного механизма, нужно будет делать стойку.

На фото схемах и чертежах показаны основные типы конструкций самодельных сверлильных станков, на которых применяется дрель.

С пружинным механизмом: 1 — стойка; 2 — металлический или деревянный профиль; 3 — ползунок; 4 — ручная дрель; 5 — хомут крепления дрели; 6 — шурупы для крепления хомута; 7 — пружина; 8 — угольник для закрепления стойки 2 шт.; 9 — шурупы; 10 — упор для пружины; 11 — барашковый болт для крепления упора; 12 — основание станка.

С пружинно-рычажным механизмом.С пружинно-шарнирным механизмом: 1 — станина; 2 — шайба; 3 — гайка М16; 4 — амортизационные стойки 4 шт.

; 5 — пластина; 6 — болт М6х16; 7 — блок питания; 8 — тяги; 9 — пружина; 10 — болт М8х20 с гайкой и шайбами; 11 — патрон для сверла; 12 — вал; 13 — крышка; 14 — ручка; 15 — болт М8х20; 16 — державка; 17 — стойка; 18 — стакан с подшипником; 19 — двигатель.Самодельный станок из дрели с шарнирным бес пружинным механизмом.

Стойка, работающая по принципу винтового домкрата: 1 — станина; 2 — направляющий паз; 3 — резьба М16; 4 — втулка; 5 — гайка, приваренная к втулке; 6 — дрель; 7 — ручка, при вращении которой происходит движение дрели вверх или вниз.Сверлильно-фрезерный станок: 1 — основание станка; 2 — опоры подъёмной плиты стола 2 шт.

; 3 — подъёмная плита; 4 — ручка подъёма стола; 5 — подвижный держатель дрели; 6 — дополнительная стойка; 7 — винт фиксации держателя дрели; 8 — хомут крепления дрели; 9 — основная стойка; 10 — ходовой винт; 11 — барабан со шкалой Нониуса.Самодельный сверлильный станок из автомобильного домкрата и дрели.

Каретка выполнена из мебельных направляющих.Мини-станок из списанного микроскопа.Основание и стойка из старого фотоувеличителя для самодельного сверлильного станка.Станок из ручной дрели: 1 — станина; 2 — стальные прижимы; 3 — пазы для крепления дрели; 4 — гайка крепления дрели; 5 — дрель; 6 — ползун; 7 — трубки направляющие.

инструкция по созданию самодельного сверлильного станка своими руками

инструкция по созданию дешевого сверлильного станка из дрели своими руками. Станина и стойка выполнены из дерева, механизмом служит мебельная направляющая.

https://www.youtube.com/watch?v=WTEU8tTm-PU

Пошаговая видео инструкция по изготовления сверлильного станка из старого автомобильного домкрата.

Как сделать пружинно-рычажную стойку для дрели на самодельный станок.

Пошаговая инструкция по изготовлению стальной стойки.

Самодельный сверлильный станок из рулевой рейки

Рулевая рейка от автомобиля является достаточно массивным устройством, поэтому станина под нее должна быть массивной и крепится к верстаку. Все соединения на таком станке выполняются с помощью сварки.

Самодельный сверлильный станок из рулевой рейки.

Толщина основания должна быть около 5 мм, ее можно сварить из швеллеров. Стока на которую закрепляется рулевая рейка должна быть выше на 7 – 8 см. Крепится она через проушины рулевой колонки.

Так как такой самодельный станок становится массивным, блок управления им лучше вынести отдельно от дрели.

сверлильного самодельного станка на основе рулевой рейки от автомобиля.

Порядок сборки такого самодельного станка:

  • Подготовка деталей;
  • Установка стойки на станину;
  • Сборка устройства перемещения;
  • Установка устройства на стойку;
  • Установка дрели.

Все места соединения должны быть надежно закреплены, желательно при помощи сварки. Если используются направляющие, то нужно сделать так чтобы не было поперечного люфта. Для большего удобства такой станок можно оснастить тисками для фиксации заготовки под сверление.

В магазинах можно найти и уже готовые под дрель стойки. При покупки стоит обращать внимания на размеры ее станины и вес. Зачастую недорогие конструкции подойдет только для сверления тонкой фанеры.

Самодельный сверлильный станок на основе асинхронного двигателя

Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.

Схема и устройство станка на основе двигателя от бытовой техники

Ниже приведены все чертежи, детали и их характеристики, и спецификация.

Общий чертеж сверлильного станка на основе двигателя.

Таблица всех деталей и материалов необходимых для изготовления станка своими руками.

Поз.ДетальХарактеристикаОписание
1СтанинаПлита текстолитовая, 300×175 мм, δ 16 мм
2ПяткаСтальной круг, Ø 80  ммМожет быть сварной
3Основная стойкаСтальной круг, Ø 28 мм, L = 430 ммОдин конец обточен на длину 20 мм и на нём нарезана резьба М12
4ПружинаL = 100–120 мм
5ВтулкаСтальной круг, Ø 45 мм
6Стопорный винтМ6 с пластиковой головкой
7Ходовой винтТr16х2, L = 200 ммОт струбцины
8Матричная гайкаТr16х2
9Консоль приводаСтальной лист, δ 5 мм
10Кронштейн ходового винтаЛист дюралюминия, δ 10 мм
11Специальная гайкаМ12
12Маховик ходового винтаПластик
13Шайбы
14Четырёхручьевый блок ведущих приводных шкивов клиноременной передачиДюралюминиевый круг, Ø 69 ммИзменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15Электродвигатель
16Блок конденсаторов
17Блок ведомых шкивовДюралюминиевый круг, Ø 98 мм
18Ограничительный стержень возвратной пружиныВинт М5 с пластмассовым грибком
19Возвратная пружина шпинделяL = 86, 8 витков, Ø25, из проволоки Ø1,2
20Разрезной хомутДюралюминиевый круг, Ø 76 мм
21Шпиндельная головкасм. ниже
22Консоль шпиндельной головкиЛист дюралюминия, δ 10 мм
23Приводной ременьПрофиль 0Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24Выключатель
25Сетевой кабель с вилкой
26Рычаг подачи инструментаСтальной лист, δ 4 мм
27Съёмная рукоятка рычагаСтальная труба, Ø 12 мм
28ПатронИнструментальный патрон № 2
29ВинтМ6 с шайбой

Консоль привода для самодельного сверлильного станка.Четырёхручьевый блок ведущих приводных шкивов.Блок ведомых шкивов.Ограничительный стержень возвратной пружины.Разрезной хомут.Консоль шпиндельной головки.

Шпиндельная головка имеют свою базу – дюралюминиевую консоль и создает поступательное и вращательное движение.

Чертёж шпиндельной головки для самодельного сверлильного станка.

Материалы и детали необходимые для изготовления шпиндельной головки.

Поз.ДетальХарактеристика
1ШпиндельСтальной круг Ø 12 мм
2Ходовая втулкаСтальная труба Ø 28х3 мм
3Подшипник 2 шт.Радиальный подшипник качения № 1000900
4ВинтМ6
5Шайбы-прокладкиБронза
6РычагСтальной лист δ 4 мм
7Стопор ходовой втулкиСпециальный винт М6 с рифлёной кнопкой
8ГайкаНизкая гайка М12
9Стационарная втулкаСтальной круг Ø 50 мм или труба Ø 50х11 мм
10ПодшипникРадиально упорный
11Разрезное стопорное кольцо
12Концевая переходная втулкаСтальной круг Ø 20 мм

Шпиндель.Ходовая втулка.Стопор ходовой втулки.Стационарная втулка.Концевая переходная втулка.Сверлильная головка в собранном виде.Готовый самодельный сверлильный станок на основе двигателя от бытовой техники.

Подключение зависит от самого двигателя.

https://www.youtube.com/watch?v=W8GyzzNHRaw

Простая электрическая схема  для заводского станка 2М112.

Как сделать сверлильный станок для печатных плат своими руками

Для изготовления сверлильного станка для печати плат необходим привод маломощного устройства. В качестве рычага можно использовать механизм от резчика фотографий, паяльник. Подсветку места сверления можно сделать с помощью светодиодного фонарика. В общем этот станок богат на полет творческих мыслей.

Сверлильный станок для печатных плат своими руками.Простая электрическая схема управления электромотором на самодельном сверлильном станке для печати плат.

по изготовлению миниатюрно сверлильного станка для печати плат радиолюбителя

Видео:Стойка для дрели, своими руками.Скачать

Стойка для дрели, своими руками.

Стойка для дрели: способы изготовления деревянной и металлической конструкции с пошаговым фото

Стойка Для Дрели Из Плиткореза Своими Руками

Прочно зафиксированная на стойке ручная дрель позволяет просверлить идеально ровное отверстие в заготовке под любым углом. Купить китайский станок можно за 1,3 тыс. рублей. Для умельцев, привыкших все делать своими руками, этот вариант не подходит. Тем более что дешевые стойки имеют большой люфт.

Устройство станка

Прежде чем разобраться, как сделать стойку для дрели своими руками, надо узнать устройство конструкции. Состоит станок из следующих узлов:

  • Основой самодельного станка служит станина. Деталь представляет собой площадку, на которой закреплена стойка.
  • Каретка исполняет роль держателя ручной дрели. Узел зафиксирован на стойке и перемещается по ней с помощью механизма из мебельных направляющих.
  • Рукоятка необходима для управления работой механизма. Ручкой опускают каретку с дрелью по стойке во время сверления и возвращают наверх в исходное положение.
  • Дополнительные узлы позволяют расширить функциональность станка. Появляется возможность сверления под разным углом и фрезеровки мелких деталей.

Собрать сверлильный станок можно из дерева, металла или использовать станину от старого фотоувеличителя. В любом случае надо усвоить важное требование: чем мощнее ручная дрель, тем прочнее нужна стойка.

Изготовление деревянного станка: инструкция с пошаговым фото

Самым простым в изготовлении считается станок из дерева. Недостатком конструкции является слабая прочность материала. Древесина деформируется от перепада влажности. Со временем на стойке появляется люфт. Деревянный станок желательно применять только для вертикального сверления отверстий.

Порядок сборки деревянной конструкции следующий:

  • Для станины потребуется плита. Ее изготавливают из обрезной доски толщиной 20 мм. Сверху можно нашить фанеру для получения идеально ровной площадки. Размер плиты подбирают индивидуально. Если станок предназначен только для вертикального сверления, то станины габаритами 50х50 см будет достаточно. Для выполнения фрезерных работ и сверления под углом размеры плиты увеличивают до 100х50 см.
  • На станине вертикально устанавливают стойку шириной 20 см. Ее высота зависит от габаритов дрели. Обычно для стойки хватает доски длиной 50–70 см. Фиксируют деталь к боковой стороне станины или на самой плите. Во втором случае стойку усиливают подпоркой.
  • Каретку изготавливают из доски. Длина заготовки варьируется от 50 до 70 см, но обычно габариты подбирают под модель дрели. С тыльной стороны каретки и лицевой стороны стойки фиксируют телескопические мебельные направляющие, служащие механизмом передвижения.
  • Дрель к лицевой стороне каретки можно закрепить хомутами, что не очень надежно.
  • Для прочной фиксации дрели лучше изготовить колодку. Узел состоит из куска плиты, перпендикулярно закрепленной к каретке стальными уголками.Для колодки берут квадратный кусок доски. По центру рисуют круг. Его диаметр должен быть на 0,5 мм меньше толщины передней части дрели.
  • Круг выпиливают лобзиком. Идеальную гладкость гнезду придают круглым напильником. Готовую колодку фиксируют к каретке. Спереди делают пропил и ставят винтовой зажим.

Каретку с колодкой устанавливают на стойку, соединяя элементами мебельных направляющих. Осталось изготовить ручку управления, но об этом позже.

Изготовление стального станка: инструкция с пошаговым фото

Металлический станок состоит из аналогичных узлов, но сделать их труднее из-за сложности обработки материала. Достоинство конструкции в надежности, отсутствии люфта, что идеально подходит для установки дополнительных узлов, расширяющих функциональность станка.

https://www.youtube.com/watch?v=hS9rMF5KsUs

Общее устройство металлического станка представлено на чертеже, а порядок изготовления конструкции следующий:

  • Для станины понадобится стальная плита толщиной 1 см. Размеры можно взять аналогичные, как у модели из дерева.
  • Стойку приваривают из квадратной или круглой трубы сечением 32–40 мм. Можно на плиту приварить гильзу большего диаметра, а в нее вставить трубу и зажать болтом.
  • Каретку изготавливают из трубы большего диаметра. Она должна свободно надеваться на стойку. К каретке фиксируют стальной хомут для дрели.

Теперь осталось все узлы сложить в одну конструкцию и попробовать хомутами зафиксировать дрель.

Изготовление механизма управления

Основным рабочим узлом деревянного и металлического станка служит механизм передвижения каретки. Он состоит из ручки управления и пружины. Последний элемент необходим для возврата каретки в исходное положение.

В зависимости от места установки пружины можно изготовить два варианта возвратного механизма:

  • Первый вариант механизма предусматривает установку пружины возле рукоятки управления. Сверху к торцу стойки с одного и другого края приваривают по две металлические пластины. В первых двух пластинах сверлят отверстие. Из болта диаметром 10 мм делают ось, и закрепляют конец рукоятки. Между двумя другими пластинами ставят пружину. Чтобы она не соскочила, на стойке и рукоятке приваривают штифты. Сбоку на рукоятке в точке фиксации к штифту каретки прорезают продольный паз, необходимый для правильной работы механизма.
  • Второй вариант механизма предусматривает установку двух пружин снизу каретки. Помещают их в направляющие пазы, зафиксированные на концах мебельных телескопических элементов. Рукоятку управления фиксируют к торцу стойки аналогичным способом, только пружину под нее не устанавливают.

Принцип работы любого механизма прост. Во время сверления рукоятку нажимают вниз, при этом идет сжатие пружин. Каретка с дрелью направляется вниз. По завершению сверления рукоятку отпускают. Разжимающиеся пружины возвращают каретку вверх в исходное положение.

Станок из фотоувеличителя

Если дома валяется старый фотоувеличитель, то его можно быстро перестроить в сверлильный станок. Конструкция имеет готовую станину со стойкой и даже механизм управления с ручкой, но только без пружин.

Дрель придется поднимать и опускать проворачиванием родной рукоятки фотоувеличителя. Для изготовления станка достаточно отсоединить бачек, где установлена лампа с линзами, а вместо него закрепить хомут для дрели.

Изготовление дополнительных узлов

Модернизация конструкции позволит получить многофункциональный станок, на котором можно фрезеровать мелкие детали и сверлить отверстия под углом.

Чтобы фрезеровать деталь ее нужно сдвигать в сторону. Для этого к плите фиксируют дополнительную горизонтальную стойку. На ней закрепляют тиски, перемещающиеся на каретке с мебельными направляющими. Рукоятку управления можно сделать аналогичную на пружине или поставить винтовой механизм.

Для сверления отверстий под углом 30, 45 и 60о устанавливают дополнительную пластину. Ее делают поворотную, для чего просверливают по дуге отверстия. Фиксируют пластину к основной стойке станка, где она будет вращаться по оси. К дополнительной пластине крепят каретку с подающим механизмом.

Правильно вымерять расположение отверстий поможет транспортир. За основу берут центральное отверстие для оси и от него отмеряют точки под нужными углами.

Во время проведения токарных работ и ровного сверления дополнительную пластину располагают горизонтально. Чтобы выполнить сверление под углом пластину проворачивают до нужного отверстия. Фиксацию дополнительной пластины выполняют винтами с тыльной стороны стойки.

Простейшая конструкция позволяет обзавестись дома многофункциональным станком, на котором можно фрезеровать мелкие детали и сверлить отверстия под разным углом.

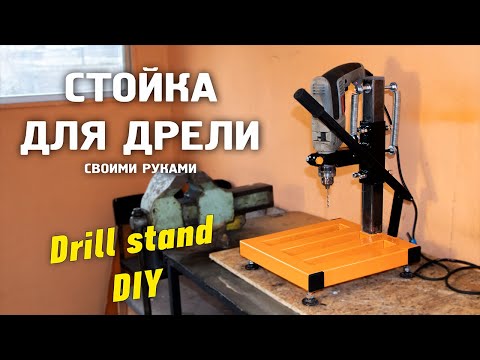

Видео:Сверлильный станок из тарого, не рабочего плиткорезаСкачать

Сверлильный станок из тарого, не рабочего плиткореза

Делаем стойку для дрели своими руками: инструкция, чертежи, видео

Стойка Для Дрели Из Плиткореза Своими Руками

Значительно расширить функционал ручного инструмента позволяет стойка для дрели, своими руками сделать которую совсем несложно. Размещение дрели на такой стойке (ее можно сделать и поворотной), позволяет превратить обычный ручной инструмент в эффективный сверлильный станок, который удастся с успехом использовать для выполнения различных технологических операций.

Самодельная стойка для дрели из деревянных элементов

Достоинства и недостатки самодельной стойки

Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:

  • изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
  • сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
  • чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
  • при желании всегда можно создать станок из дрели собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.

Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей

Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:

  • для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
  • по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
  • самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.

Cтойка для дрели из дерева: вариант №1

Вариант стойки с довольно подробной инструкцией по сборке в формате фотоподборки, иллюстрирующей этапы изготовления.

Для создания данной модели вам понадобятся доски толщиной как минимум 20 мм, небольшой ящик с мебельными направляющими и стержень с резьбой для подвижной части стойки, пара десятков коротких и десятка три длинных шурупов, столярный клей плюс стандартный в таких случаях инструмент, как то пила, струбцина, отвертка, дрель и наждачная бумага для финишной отделки.

https://www.youtube.com/watch?v=eYB9MOqRZdc

Стойка из дерева в сборе: общий вид

Cтойка для дрели из металла: вариант №2

Если нет времени на изучение чертежей и различных вариантов конструкций стоек, то предлагаем вам посмотреть содержательное видео о создании весьма функционального механизма, способного удовлетворить потребности большинства домашних мастеров.

Результатом трудов станет вот такая стойка с оригинальным тросовым приводом каретки

Основные элементы стойки

Стойка для дрели, своими руками изготовить которую совсем несложно, позволяет использовать этот ручной инструмент для выполнения различных технологических операций. Функциональность, которой обладает такой станок из дрели, ограничивается только мощностью ручного инструмента, используемого для его оснащения.

Схема одного из вариантов устройства сверлильной стойки

Если самодельная стойка для дрели изготавливается лишь для того, чтобы с ее помощью выполнять только операции сверления, то элементы ее конструкции можно сделать из деревянных брусков.

Если же вас интересует мобильная сверлильная стойка, отличающаяся высокой универсальностью, то для ее изготовления необходимо использовать конструктивные элементы из стали.

Такие стойки для дрели состоят из следующих конструктивных частей:

  • несущей станины, на которой крепятся все необходимые элементы станка;
  • стойки — это направляющая для дрели, на которой она закрепляется и перемещается вместе с кареткой в вертикальном направлении; управляет таким перемещением специальная ручка и ряд дополнительных элементов;
  • ручки — элемента, который управляет вертикальным перемещением (подачей) дрели и инструмента, закрепленного в ней;
  • дополнительных узлов, предназначенных для того, чтобы сделать приставку для дрели более функциональной.

По чертежам, размещенным ниже, можно собрать стойку вот такого плана

Чертежи деталей стойки (нажмите для увеличения)

Самодельная стойка для дрели — это легкое в монтаже устройство, а оснащение его дополнительными узлами позволяет превратить такой держатель для дрели в универсальное оборудование, с помощью которого можно выполнять различные технологические операции. Прежде чем начинать делать подобный держатель для дрели своими руками, необходимо разобраться в его конструктивных особенностях.

Станина устройства

Станина для сверлильного устройства из дрели изготавливается из металлического (толщина 10 мм) или деревянного (толщина более 20 мм) листа.

Массивность станины, которую вы будете применять в качестве основания, напрямую зависит от мощности используемой дрели. Габариты станины для станка из дрели зависят от специфики работ, выполняемых на таком оборудовании.

Можно воспользоваться следующими рекомендациями по выбору габаритов станин:

  • станки для выполнения вертикального сверления — 500х500 мм;
  • оборудование для выполнения различных технологических операций — 1000х500 мм.

Металлическая станина – это толстая пластина с приваренными уголками

Станина, изготовленная из металлического или деревянного листа, представляет собой очень простую конструкцию. На ней вертикально размещают стойку, устойчивое положение которой обеспечивает специальная подпорка. Зафиксировать такие конструктивные элементы между собой можно при помощи винтовых соединений.

Стойка оборудования

Стойку, где будут расположены направляющие для дрели, можно также сделать из металлической или деревянной плиты.

Кроме направляющих для перемещения дрели в вертикальной плоскости, на стойке смонтирован зажим, при помощи которого инструмент на ней фиксируется.

Порядок сборки стойки можно посмотреть на обучающем видео, при этом необходимо придерживаться следующей последовательности действий:

  • на подставке-станине фиксируют подпорку;
  • на основании при помощи винтовых соединений закрепляют стойку станка, которую затем соединяют с подпоркой;
  • на стойке фиксируют направляющие, в качестве которых можно использовать телескопические мебельные устройства;
  • на подвижной части направляющих монтируют каретку, где размещают крепление для фиксации дрели.

Для стойки можно подобрать подходящие профильные трубы

https://www.youtube.com/watch?v=1RkJtcrDvj0

Подбирая направляющие для своего самодельного станка, следует обращать внимание на то, чтобы в них не было поперечного люфта.

Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка. Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах.

С закреплением дрели при помощи хомутов. Используемые в данной конструктивной схеме хомуты продеваются в отверстия, предварительно просверленные в каретке. Зажим дрели и ее надежная фиксация на каретке обеспечивается за счет затяжки хомутов.

Стойка из стальных труб

Ниже на видео можно ознакомиться с подробностями изготовления такого варианта стойки для дрели. Автор детально рассказывает о процессе создания своего самодельного сверлильного оборудования.

Для крепления дрели используется специальная колодка. Такая колодка представляет собой кронштейн, где закрепляется дрель.

Изготавливается кронштейн из деревянной плиты, которая крепится к каретке под углом 90 градусов, для чего используются металлические уголки.

Для фиксации дрели в колодке высверливается отверстие, диаметр которого на 0,5 мм меньше диаметра самого инструмента, и делается прорезь, позволяющая вставить инструмент в посадочное отверстие.

Отверстие в колодке на станок, предназначенное для установки дрели, выполняется по следующему алгоритму:

  • на поверхности колодки чертят круг, диаметр которого соответствует диаметру устанавливаемой дрели;
  • во внутренней части окружности, стараясь придерживаться линии, которая ее ограничивает, высверливают ряд отверстий небольшого диаметра;
  • перегородки, которые образовались между просверленными отверстиями, прорезают при помощи ножовки или любого другого инструмента;
  • используя напильник или надфиль с полукруглой формой рабочей поверхности, края полученного отверстия под дрель обрабатывают, делая их ровными.

Деревянная стойка с кареткой на мебельных направляющих

Механизм для перемещения дрели в вертикальном направлении

Самодельный станок для сверления необходимо оснастить механизмом, который будет обеспечивать перемещение дрели в вертикальном направлении. Конструктивными элементами такого узла являются:

  • рукоятка, при помощи которой каретку с закрепленной на ней дрелью подводят к поверхности обрабатываемой детали;
  • пружина, необходимая для того, чтобы возвращать каретку с дрелью в исходное положение.

Пружинный механизм перемещения дрели

Сделать такой механизм можно, используя две конструктивные схемы:

  • пружину соединяют непосредственно с ручкой станка;
  • пружины располагают в нижней части каретки — в специальных пазах.

По первому варианту конструкцию выполняют по следующей схеме:

  • на стойке станка при помощи винтов фиксируют две металлические пластины, между которыми устанавливают ось, где и будет размещена ручка установки;
  • на другой стороне стойки также устанавливают пластины и ось, на которой фиксируют один конец пружины, а второй ее конец соединяют с рукояткой;
  • штифт, при помощи которого рукоятка соединяется с кареткой установки, располагают в продольном пазу, выполненным в ней.

Основой послужила старая стойка от фотоувеличителя «Крокус» производства Польши

Если пружины находятся в нижней части механизма возврата, то рукоятка устройства также фиксируется при помощи двух пластин и оси, обеспечивающей ее движение. Пружины при такой конструктивной схеме располагаются в нижней части пазов направляющих, которые дорабатываются при помощи металлических уголков, ограничивающих их перемещение.

Принцип работы станка для сверления, в котором пружины расположены в нижней части каретки, достаточно прост: опускаясь вниз в процессе сверления, каретка с закрепленной на ней дрелью давит на пружины, сжимая их; после того, как механическое воздействие на пружины прекращается, они разжимаются, поднимая каретку и дрель в исходное положение.

Дополнительное оснащение самодельного станка

Оснащение станка из дрели дополнительными приставками позволит использовать его для сверления отверстий под углом, а также для выполнения несложных токарных и фрезерных технологических операций.

https://www.youtube.com/watch?v=OJYG52eMyTc

Чтобы выполнять на таком оборудовании фрезерные работы, необходимо обеспечить перемещение обрабатываемой детали в горизонтальном направлении. С этой целью в конструкции станка используется подвижный горизонтальный стол, оснащенный тисками для фиксации обрабатываемой детали. Оптимальным вариантом привода такого стола является винтовая передача, приводимая в движение при помощи рукоятки.

Координатный стол для самодельного станка

При помощи самодельного сверлильного станка, в котором в качестве рабочей головки используется ручная дрель, можно сверлить отверстия под углом, если оснастить его поворотной пластиной с отверстиями, расположенными по дуге.

На такой пластине, которая может вращаться на оси, закрепленной на стойке станка, располагается каретка станка и сама дрель. Отверстия на поворотной пластине, помогающие фиксировать положение рабочей головки, выполнены под наиболее распространенными углами: 30, 45 и 60 градусов.

Порядок изготовления такого механизма выглядит следующим образом:

  • в стойке станка и поворотной платине, на которой будет смонтирована каретка и закреплена дрель, высверливается центральное отверстие для оси;
  • затем, используя транспортир, на поворотной пластине намечают оси отверстий, расположенных под наиболее распространенными углами, и просверливают их;
  • используя осевые отверстия на стойке и поворотной пластине, совмещают два этих элемента и фиксируют их при помощи болтового соединения;
  • на стойке станка просверливают три отверстия, которые будут использоваться для фиксации поворотной пластины в требуемом положении при помощи штифтов.

Алгоритм работы на самодельном станке, оснащенном такой поворотной пластиной, достаточно прост: ее просто поворачивают на требуемый угол вместе с закрепленной на ней дрелью и фиксируют при помощи трех штифтов, соединяющих поворотную и неподвижную часть стойки.

Что удобно, станки с поворотной пластиной можно использовать и для выполнения несложных токарных работ. Для осуществления таких технологических операций дрель при помощи поворотной пластины располагают горизонтально.

Самодельный станок, изготовленный на базе ручной дрели, является достаточно универсальным устройством, но по причине невозможности использования на нем режущего инструмента большого диаметра обработка крупногабаритных деталей на таком оборудовании невозможна.

Видео:Стойка для дрели и болгарки своими рукамиСкачать

Стойка для дрели и болгарки своими руками

Самодельный сверлильный станок, варианты конструкций, выбор материалов, чертежи

Стойка Для Дрели Из Плиткореза Своими Руками

C помощью обычной ручной дрели почти невозможно вручную просверлить строго перпендикулярное отверстие в толстом бруске, выполнить ряд точных параллельных сверлений. Покупать же для этой цели даже недорогой сверлильный станок, крайне расточительно, если подобная работа носит эпизодический характер.

Существуют специальные приспособления для электродрелей заводского изготовления, расширяющие их возможности в этом плане. Нажимайте на маленькие картинки справа для более детального их рассмотрения.

Их применение позволяет превратить дрель в некое подобие сверлильного станка. Конечно, можно обзавестись одним из таких устройств, подобрав его под свой инструмент, но можно сделать сверлильный станок из дрели и своими руками. Рассмотрим несколько подходов к решению этой задачи.

Сверлильный станок из дрели своими руками, чертежи

Детальных чертежей подобного приспособления не найти даже в интернете. Это отчасти объясняется множественностью подходов и технических решений, а отчасти – простотой и доступностью методов решения этой задачи. Проанализируем те, что нам удалось найти.

Этот, пожалуй, самый подробный и детальный. Главным преимуществом подобной компоновки является отсутствие каких-либо зубчатых пар, обеспечивающих вертикальное перемещение дрели по стойке, являющейся основой приспособления.

Подпружиненная державка перемещается по стойке на величину расстояния между ней и нижним упором, за вычетом толщины сжатой пружины. Для предотвращения ее вращения в горизонтальной плоскости в стойке, очевидно, выполнен паз, по которому перемещается винт 16.

Место крепления инструмента в державке выполняется, исходя из параметров конкретной дрели.

https://www.youtube.com/watch?v=mbuzo19oKb8

Еще проще для самостоятельного воплощения чертеж деревянной стойки для дрели.

На нем показаны не все размеры, ввиду того, что они не имеют принципиального значения. А рычажная система подачи, как и в предыдущем случае, обеспечит строго параллельное перемещение электродрели вдоль стойки. Удержание инструмента в верхнем положении достигается за счет сил трения в пазах и на боковых щечках державки и регулируется силой затяжки саморезов.

Если у вас имеется свободная винтовая пара, возможно от старых тисков, то ее также можно использовать для системы подачи инструмента в самодельной стойке для электродрели.

Для небольших дрелей можно применить и обычную резьбовую шпильку O 16-20 мм с соответствующей уширенной гайкой, которые продаются в магазинах, торгующих метизами.

Простые конструкции самодельных стоек для сверлильного станка

Мы подобрали для вас простые в изготовлении, но интересные на наш взгляд конструкции стоек для самодельных сверлильных станков на основе электродрели.

Такая деревянная стойка может успешно функционировать и без рычага, а подъем и опускание инструмента производится либо за ручку самого инструмента, либо за верхнюю часть короба, в котором он закреплен.

Интересна конструкция, в которой система из 2-х рычагов заменена 1-м с продольным пазом, по которому перемещается упорный винт.

Продуктивен метод комбинации материалов для стоек, позволяющих превратить электродрель в сверлильный станок. Так, основной материал для их изготовления – дерево, но наиболее изнашиваемые узлы выполняются из металла, что радикально удлиняет срок службы всего приспособления.

Интересна конструкция с использованием в качестве направляющих выпускаемых промышленно мебельных полозьев:

Высокая точность их исполнения практически не имеет люфтов.

Значительно упрощается процесс создания стойки для электродрели, если в вашем распоряжении имеется фотоувеличитель любой модели.

Вряд ли когда-нибудь он сможет послужить вам по прямому назначению, а вот сверлильный станок из него получится отличный.

Ведь он уже имеет в своей конструкции и направляющие, и зубчатую рейку для перемещения по ним довольно тяжелой головки, вместо которой и следует навесить держатель для дрели.

Не менее продуктивен вариант переделки в стойку сверлильного станка старых реечных волговских или жигулевских домкратов. Ведь вам не потребуется вся их высота для нормальной работы такого приспособления, а только небольшой промежуток винта.

Для этого достаточно лишь слегка доработать подъемный рычаг, в котором закрепить дрель, и упорную площадку.

А вот и видео:

Еще проще можно поступить, жестко закрепив дрель в верхней части такого домкрата, а на рычаге разместить рабочий столик. Не опускать дрель для сверления, а поднимать саму заготовку, тем более что нижняя часть винта в таких домкратах наименее изношена.

Да и вообще, этот же принцип можно применить для довольно больших и мощных дрелей, любым способом надежно закрепленных на мощной стойке будущего станка неподвижно. А изготовить небольшой подъемный столик можно по образу и подобию показанного в видеоролике:

Или использовать для этой же цели небольшой ромбический автомобильный домкрат, снабдив его надежным основанием и заменив верхний упор на рабочую площадку с тисочками или призмой.

Причем, и первое, и второе можно сделать съемным, а в длительных временных промежутках между сверлильными работами сам домкрат использовать по прямому назначению.

Более мощные конструкции   сверлильных станков

И все же, когда мы говорим о сверлильном станке, то подразумеваем нечто более основательное, нежели описанное в предыдущем разделе, а материалом для таких устройств должен быть металл, даже если речь идет о совсем маленьких станочках для маломощного электроинструмента, типа этого:

И даже такая примитивная конструкция значительно расширяет возможности ручной дрели. Но, как сделать почти полноценный сверлильный станок своими руками, не применяя для этого сложных технических решений? Из простых, наиболее надежной нам представляется такая конструкция:

Самым большим ее недостатком является возможность свободного вращения держателя, а вместе с ним и дрели, вокруг стойки, но если вместо круглых труб применить квадратные или прямоугольные, то этот недостаток устранится. Главное: очень тщательно подобрать величины зазоров между стойкой и подвижной втулкой рамки-держателя для дрели.

https://www.youtube.com/watch?v=wZ8PGsWAl8c

Несколько другое, но не более сложное техническое решение для подачи инструмента к детали, в которой производится сверление, осуществил домашний умелец из видеоролика:

В заключение о выборе дрели

Если вы только планируете подобрать конкретную модель дрели с возможностью использования ее совместно с приспособлением, конструкции которых нами описаны выше, то:

1. Отдайте предпочтение инструменту мощностью не ниже 1 кВт.

2. Выбирайте модель со съемной ручкой, крепящейся круговым зажимом в обхват. Они имеют удобную широкую цилиндрическую часть на корпусе для крепления в держателе.

3. Выбирайте инструмент, имеющий несколько скоростей или плавную регулировку оборотов.

4. Кнопка вашей дрели должна иметь фиксатор во включенном положении.

5. Подключать дрель на стойке к сети лучше через розетку или удлинитель, имеющие клавишу включения, и жестко закреплять их на станине в удобном для экстренного выключения месте.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

📸 Видео

Приспособления для сверления l Стойки для дрелейСкачать

Приспособления для сверления l Стойки для дрелей

САМОДЕЛЬНАЯ Стойка для дрели. Homemade Drill press.Скачать

САМОДЕЛЬНАЯ Стойка для дрели. Homemade Drill press.

Лучший сверлильный станок в моей жизниСкачать

Лучший сверлильный станок в моей жизни

Токарный министанок из стойки для дрелиСкачать

Токарный министанок из стойки для дрели

СТОЙКА ДЛЯ ДРЕЛИ СВОИМИ РУКАМИ! КАК СДЕЛАТЬ СТОЙКУ ДЛЯ ДРЕЛИ ИЗ КРУГЛОЙ ТРУБЫ! СТАНОК ИЗ ДРЕЛИ!Скачать

СТОЙКА ДЛЯ ДРЕЛИ СВОИМИ РУКАМИ! КАК СДЕЛАТЬ СТОЙКУ ДЛЯ ДРЕЛИ ИЗ КРУГЛОЙ ТРУБЫ! СТАНОК ИЗ ДРЕЛИ!

Достойный СВЕРЛИЛЬНЫЙ СТАНОК своими руками! Стойка для дрели. Homemade Drill pressСкачать

Достойный СВЕРЛИЛЬНЫЙ СТАНОК своими руками! Стойка для дрели. Homemade Drill press

Сверлильный станок из дрели своими рукамиСкачать

Сверлильный станок из дрели своими руками

Стойка для дрели своими руками. DIY drill standСкачать

Стойка для дрели своими руками. DIY drill stand

каретка из профильных труб и подшипниов. часть 1Скачать

каретка из профильных труб и подшипниов. часть 1

Стойка для дрели. Homemade Drill pressСкачать

Стойка для дрели. Homemade Drill press

СТОЙКА для ДРЕЛИ СВОИМИ РУКАМИ. Дополнение к "СТОЙКА для БОЛГАРКИ". Просто, надёжно! DRILL PRESS DIYСкачать

СТОЙКА для ДРЕЛИ СВОИМИ РУКАМИ. Дополнение к "СТОЙКА для БОЛГАРКИ". Просто, надёжно! DRILL PRESS DIY

Универсальная стойка для дрели своими руками. Сверлильный станок из дрели.Скачать

Универсальная стойка для дрели своими руками. Сверлильный станок из дрели.

Стойка для дрели своими руками. Подарок Бате.!Скачать

Стойка для дрели своими руками. Подарок Бате.!

Самодельная стойка для дрели своими руками.Часть1.Homemade drill pressСкачать

Самодельная стойка для дрели своими руками.Часть1.Homemade drill press

Стойка для дрели своими руками, завершена !Скачать

Стойка для дрели своими руками, завершена !

Крутая стойка для дрели своими руками! Homemade Magnetic Drill Stand! From metal waste. Eng Sub.Скачать

Крутая стойка для дрели своими руками! Homemade Magnetic Drill Stand! From metal waste. Eng Sub.
Поделиться или сохранить к себе:
